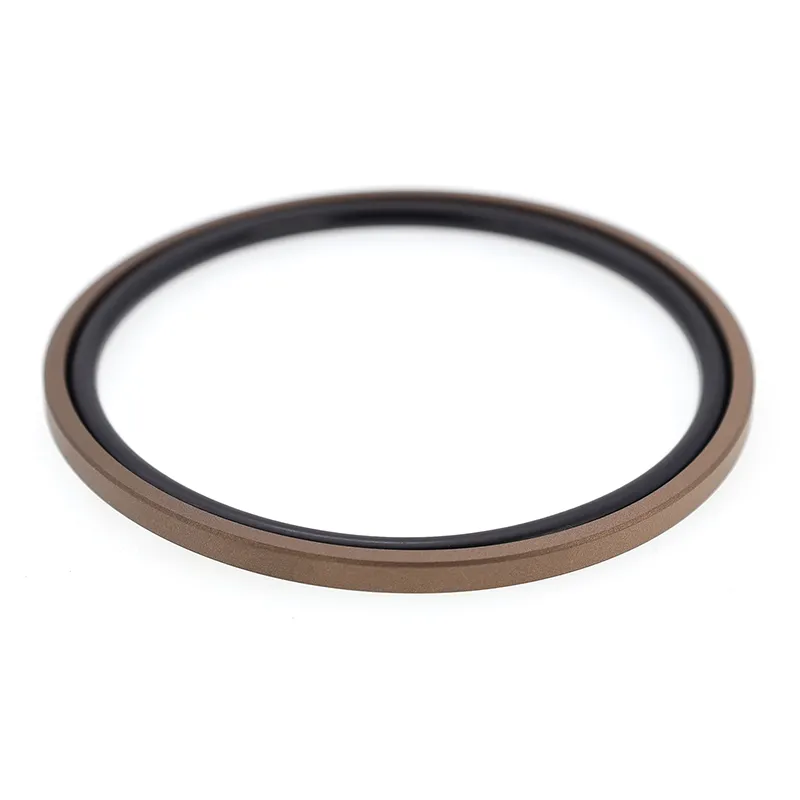

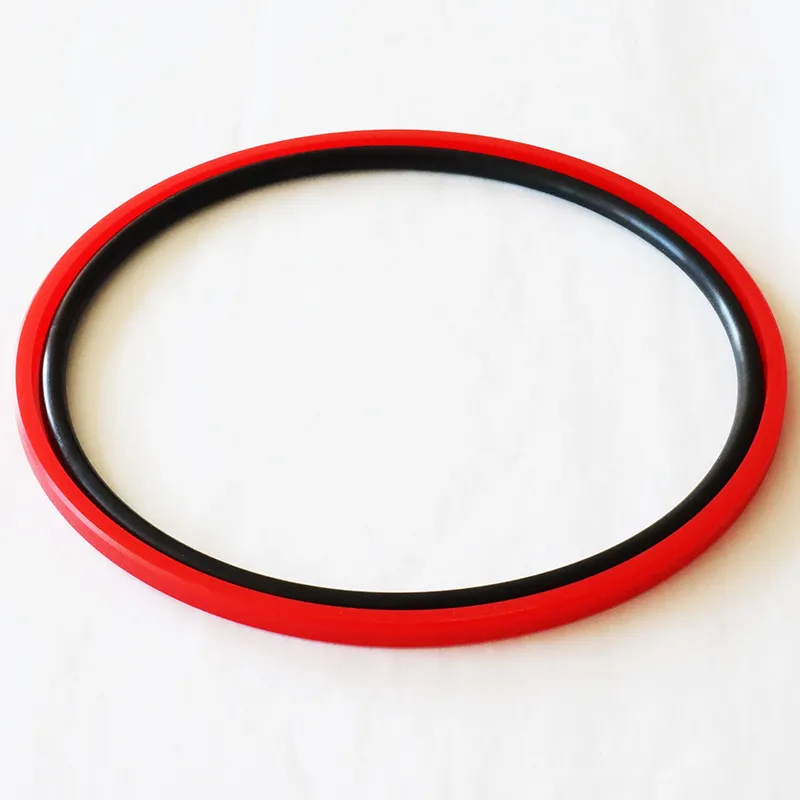

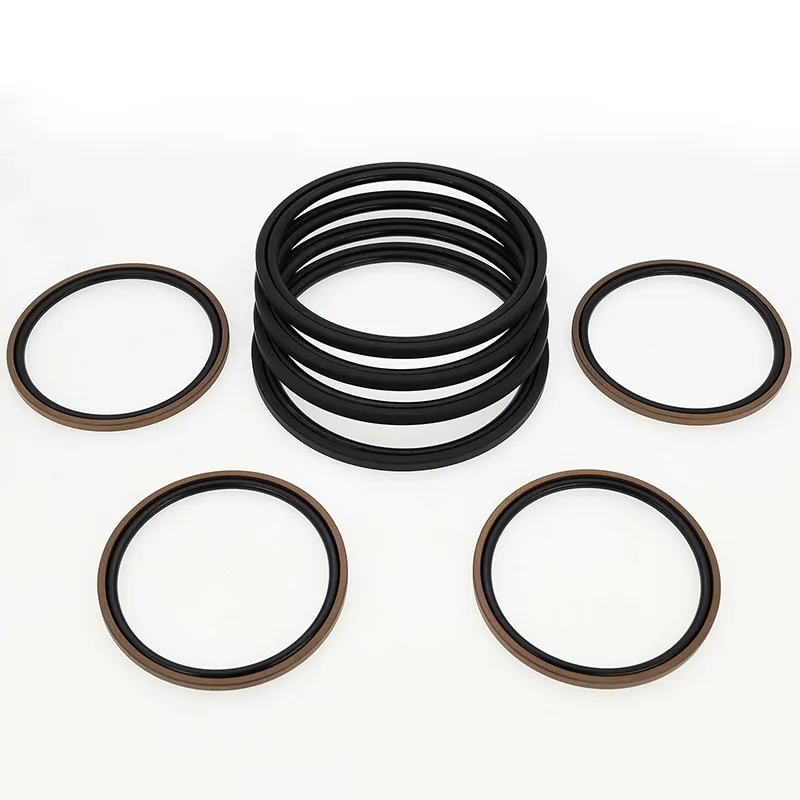

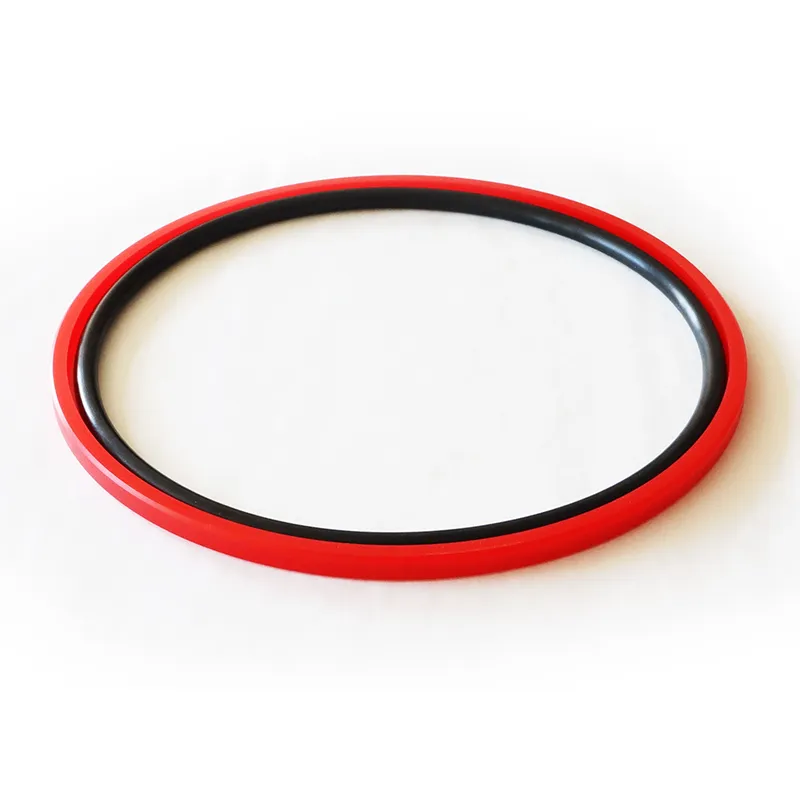

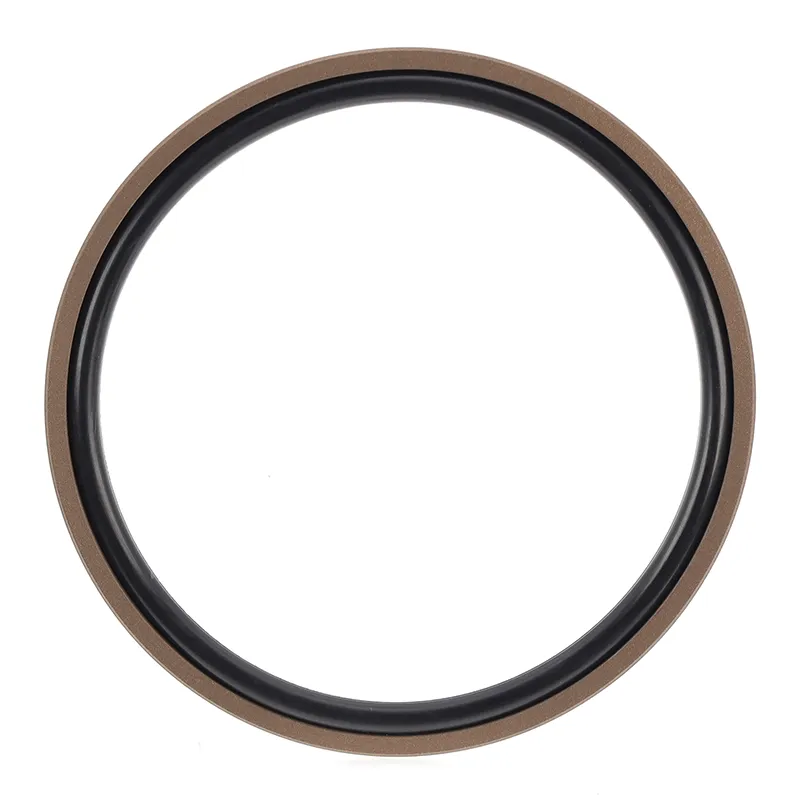

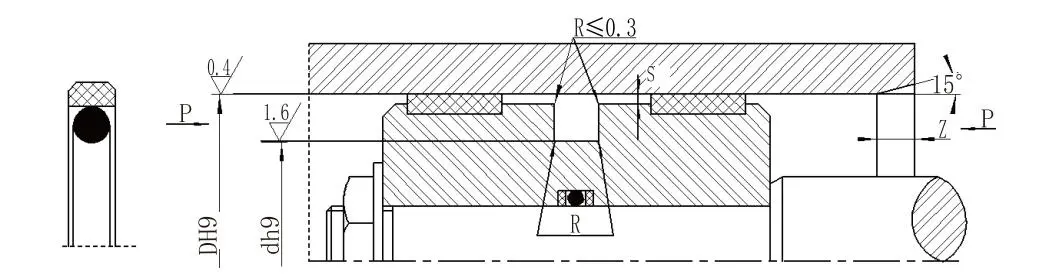

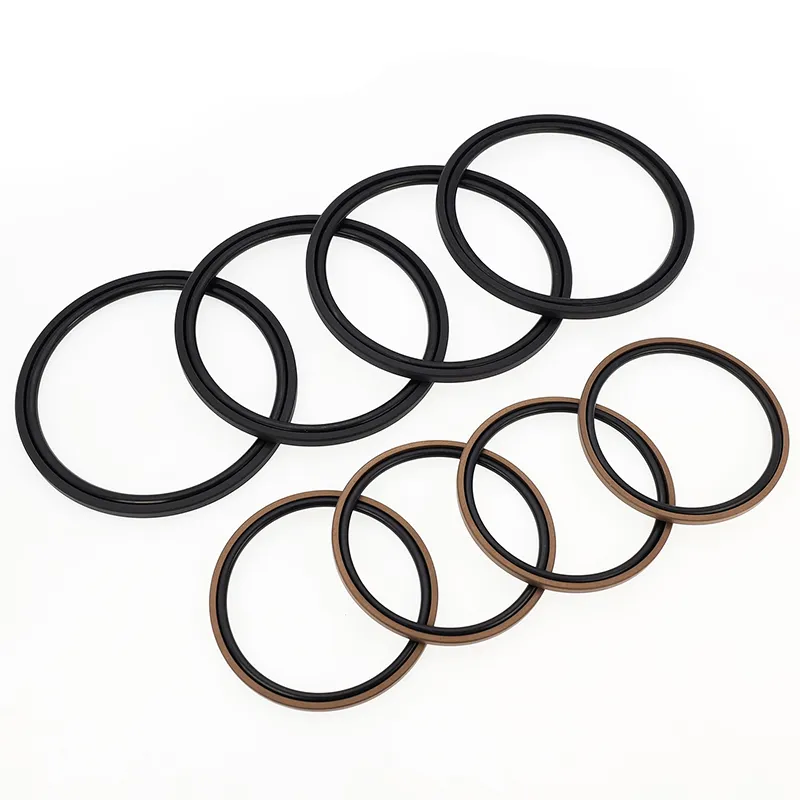

पिस्टन (बोर) साठी स्क्वेअर कॉम्बिनेशन सील (ग्लाइड रिंग सील) मध्ये PTFE भरलेली आयताकृती सीलिंग रिंग आणि एक ओ-रिंग असते. रेसिप्रोकेटिंग हायड्रॉलिक मोशनमध्ये द्विदिशात्मक दाब सीलिंगसाठी हे योग्य आहे. ओ-रिंग रेडियल फोर्स प्रदान करते आणि सील रिंग परिधान करण्यासाठी भरपाई देते. हे सहसा मार्गदर्शक रिंगच्या संयोगाने वापरले जाते. 30 मिमी पेक्षा कमी व्यास असलेल्या सिलेंडरसाठी, स्प्लिट (ओपन) ग्रूव्ह डिझाइन वापरावे.
1. कमी घर्षण, कमी सुरुवातीचा प्रतिकार, गुळगुळीत हालचाल, समान गतिमान आणि स्थिर घर्षण, आणि रांगणे नाही;
2. दबाव आणि कठोर परिस्थितीत उच्च दाब स्थिरता;
3. दीर्घ आयुष्य, तेल-मुक्त स्नेहनसाठी योग्य;
4. कमी स्निग्धता माध्यम जसे की पाणी सील करण्यासाठी योग्य.
|
दबाव एमपीए |
तापमान ℃ |
गती मी/से |
मध्यम |
|
≤60 |
-35~+100 (ओ-रिंग NBR) |
≤6 |
खनिज-आधारित हायड्रॉलिक तेल, ज्वालारोधक द्रव (HFA/HFB), पाणी इ. |
|
-20~+200 (ओ-रिंग FKM) |
1. उपलब्ध ओ-रिंग साहित्य: R01 Nitrile-butadiene रबर (NBR), R02 Fluororubber (FKM), इ.
2. सीलिंग रिंग साहित्य: मानक साहित्य: PTFE3; इतर उपलब्ध सामग्रीमध्ये PTFE2, PTFE4 आणि PU समाविष्ट आहे.
ऑर्डरिंग मॉडेल: RC61-40x29x4.2-PTFE3-R01; ऑर्डरिंग मॉडेल: RC61-B-40x29x4.2-PTFE3-R02
RC61 - ग्लायड रिंग; RC61-B - भोक सील; DxdxL - साहित्य कोड
