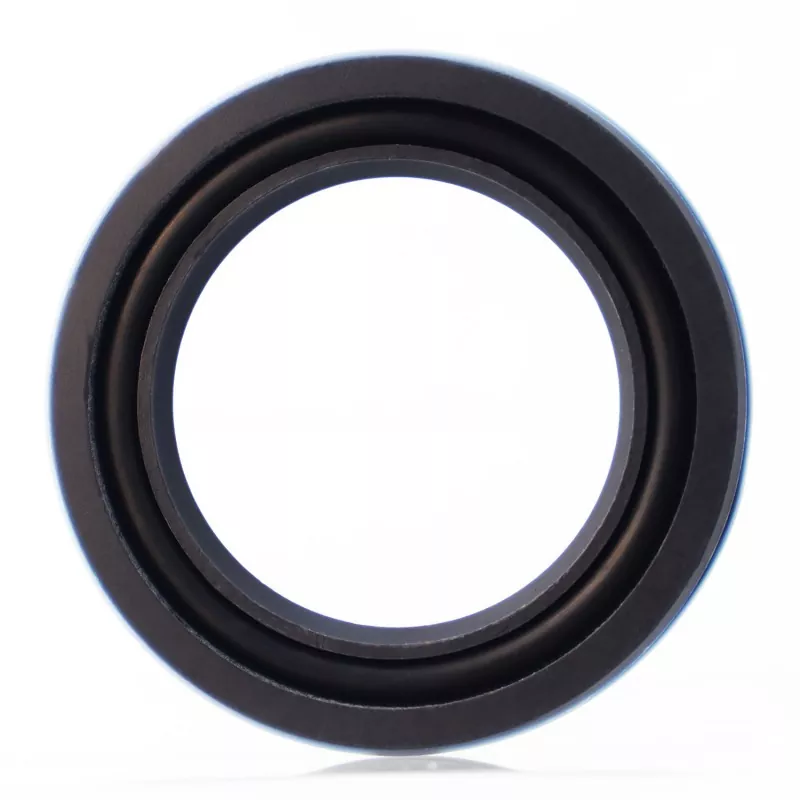

रोटरी शाफ्ट ओठ सीलसामान्यतः तेल सील म्हणून ओळखले जाते. ते रोटरी बेअरिंग हाऊसिंगमध्ये स्थापित केले जातात आणि फिरत्या शाफ्टच्या विरूद्ध सापेक्ष गती घेतात. मेटल इन्सर्ट स्ट्रक्चरल सपोर्ट प्रदान करते, तर गार्टर स्प्रिंग सीलिंग ओठांवर रेडियल प्रीलोड लागू करते, वंगण गळती आणि बाह्य दूषित पदार्थांचे प्रवेश रोखते.

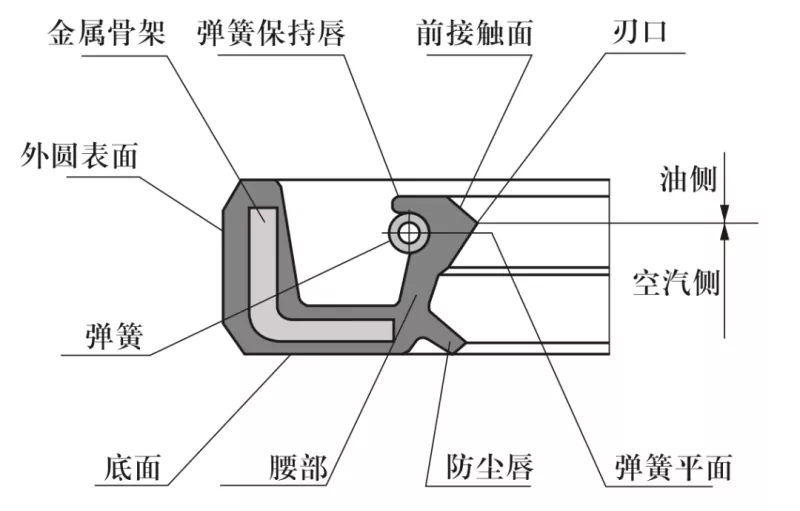

सामान्य तेल सील क्रॉस-सेक्शनचे योजनाबद्ध
1. शाफ्ट सामग्री: सामान्यतः कार्बन स्टील किंवा स्टेनलेस स्टील. हाय-स्पीड ऍप्लिकेशन्ससाठी, HRC 40-45 च्या कडकपणासह क्रोम प्लेटिंग वापरली जाते.
2. रोटरी शाफ्ट आणि हाऊसिंग बोअर डिझाइन: शाफ्ट पृष्ठभाग गुळगुळीत आणि burrs मुक्त असणे आवश्यक आहे. स्पायरल मशीनिंग मार्क्स पंपिंग इफेक्ट तयार करू शकतात ज्यामुळे गळती होते; म्हणून, ज्या ठिकाणी सील स्थापित केले आहे त्या शाफ्ट क्षेत्राला Ra 0.1–0.5 μm च्या पृष्ठभागाच्या खडबडीत पीसण्याची शिफारस केली जाते. घूर्णन गती वाढते म्हणून एक नितळ फिनिश आवश्यक आहे.
आकृती 1 आणि 2 मध्ये दर्शविल्याप्रमाणे, स्थापना आणि काढणे सुलभ करण्यासाठी, शाफ्ट आणि हाऊसिंग बोअर चेम्फर्स किंवा गोलाकार कडांनी डिझाइन केलेले असणे आवश्यक आहे.

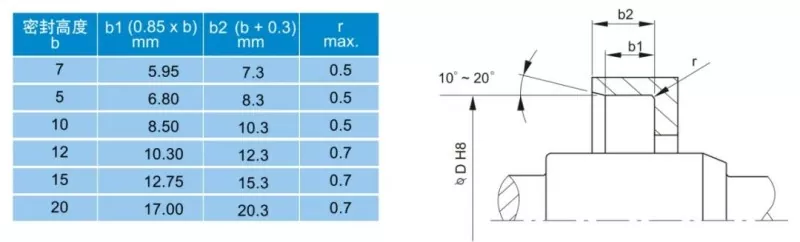

आकृती 1: हाऊसिंग बोर चेम्फर डिझाइन

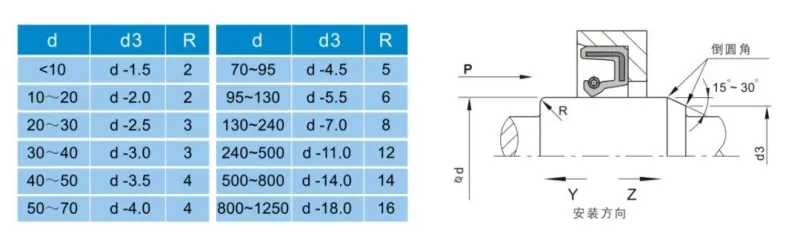

आकृती 2: रोटरी शाफ्ट चेम्फर डिझाइन

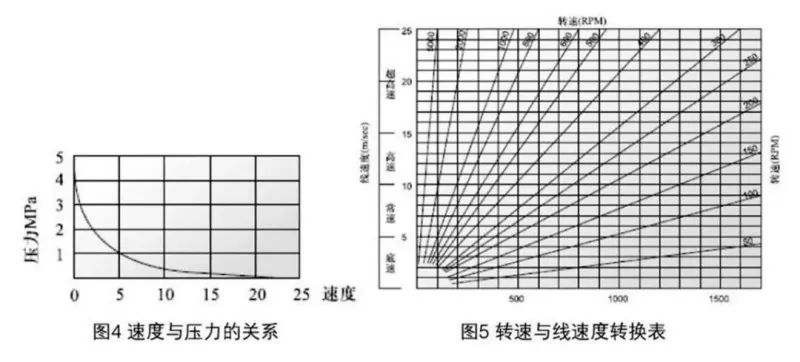

सीलिंग कार्यक्षमतेवर परिणाम करणारे असंख्य घटक आहेत. ऑइल सीलची स्वतःची सामग्री आणि संरचनेच्या पलीकडे, माध्यम, तापमान, दाब, स्नेहन, गती आणि पृष्ठभागाचा खडबडीतपणा यासारखे घटक थेट कार्यक्षमतेवर परिणाम करतात—आणि हे घटक अनेकदा एकमेकांशी संवाद साधतात. वापरकर्ता संदर्भासाठी खालील तक्ते दिले आहेत.

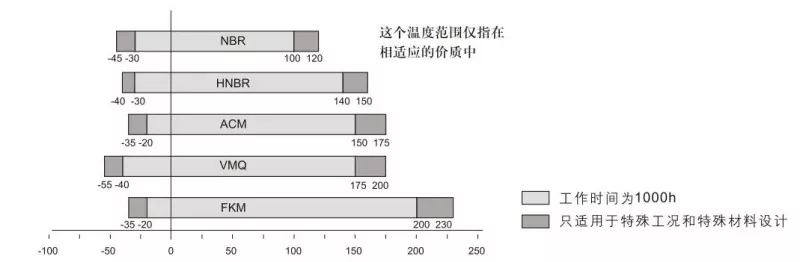

आकृती 3: तेलाच्या सीलवर तापमानाचा प्रभाव

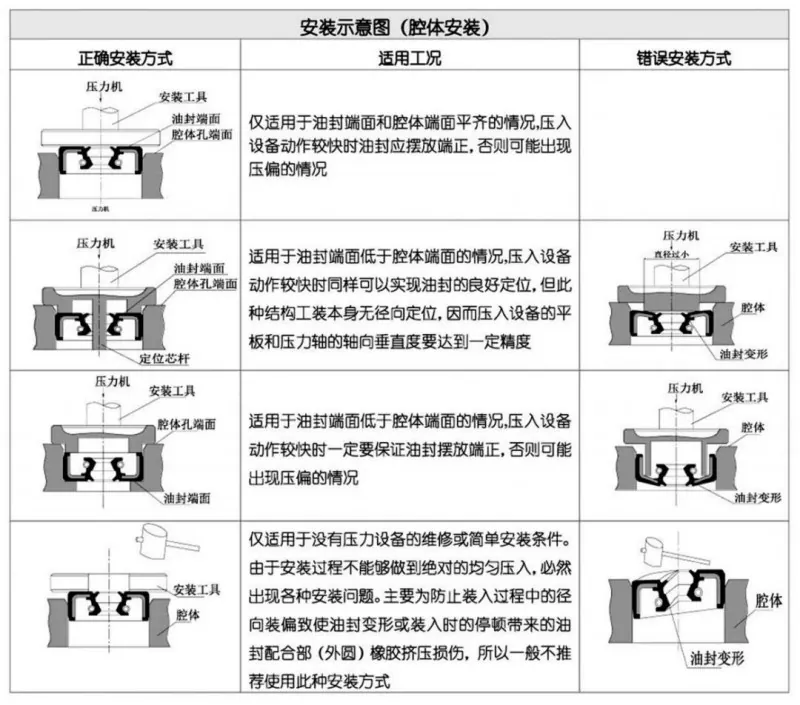

तेल सीलच्या योग्य कार्यासाठी काळजीपूर्वक स्थापना ही एक पूर्व शर्त आहे.
