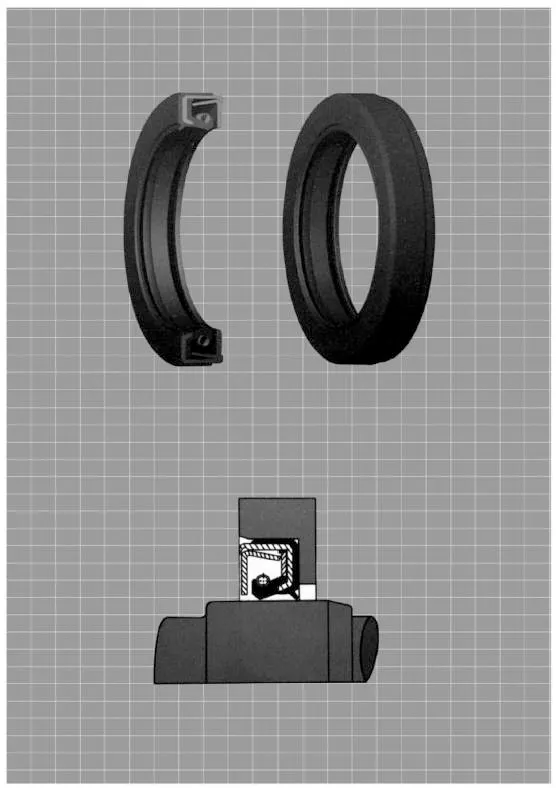

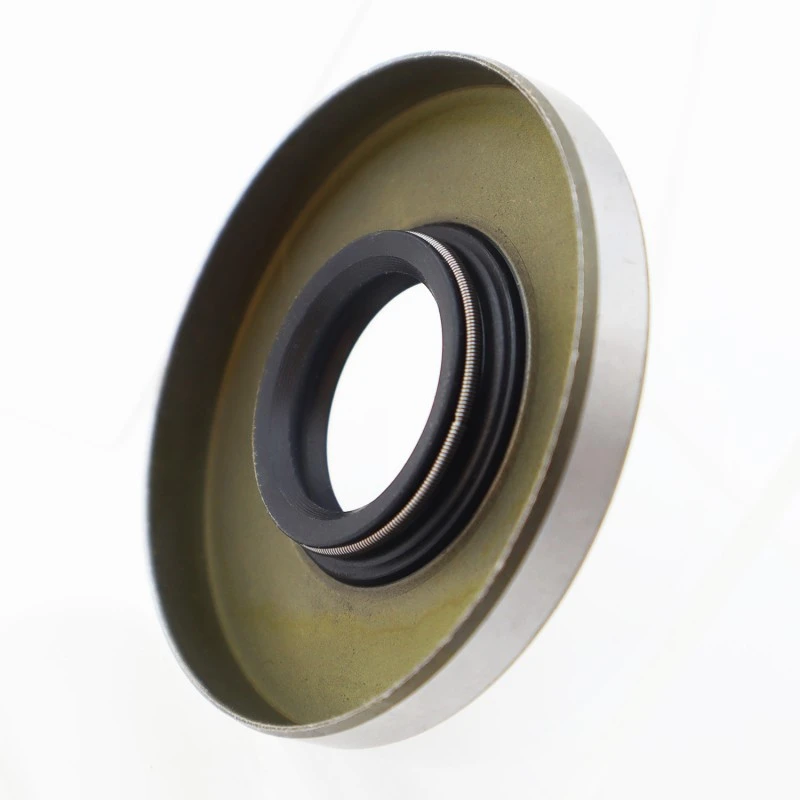

स्केलेटन ऑइल सीलमध्ये तीन भाग असतात: सीलिंग बॉडी, एक मजबुत करणारा सांगाडा आणि स्वत: घट्ट होणारा हेलिकल स्प्रिंग. स्थानानुसार सीलिंग बॉडी तळाशी, कंबर, कटिंग एज आणि सीलिंग ओठांमध्ये विभागली जाते. सामान्यतः, त्याच्या मुक्त स्थितीत, स्केलेटन ऑइल सीलचा आतील व्यास शाफ्टच्या व्यासापेक्षा लहान असतो, जो विशिष्ट "हस्तक्षेप फिट" प्रदर्शित करतो.
म्हणून, जेव्हा सील सीट आणि शाफ्टमध्ये ऑइल सील घातला जातो, तेव्हा सील कटिंग एजची लवचिकता आणि सेल्फ-टाइटनिंग हेलिकल स्प्रिंगची आकुंचन शक्ती शाफ्टवर रेडियल क्लॅम्पिंग फोर्स तयार करते, परिणामी इष्टतम सीलिंग कार्यप्रदर्शन होते.
साहित्य
NBR (Nitrile Butadiene रबर)
मध्यम
आधारित हायड्रोलिक तेल
ऑपरेटिंग तापमान
-25°C ते +100°C
गती
-
ऑपरेटिंग प्रेशर
0.3 एमपीए
साहित्य कडकपणा
-
|

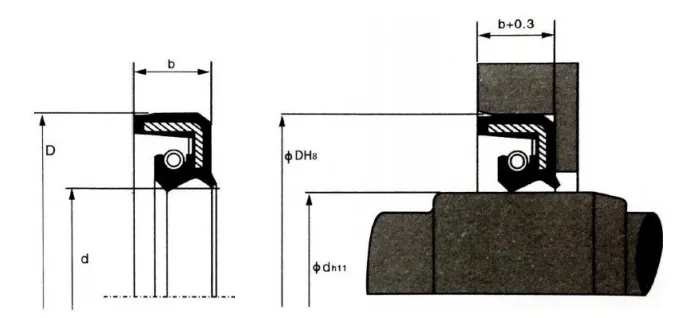

मॉडेल |
d |
D |
b |
ऑर्डर मॉडेल |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |

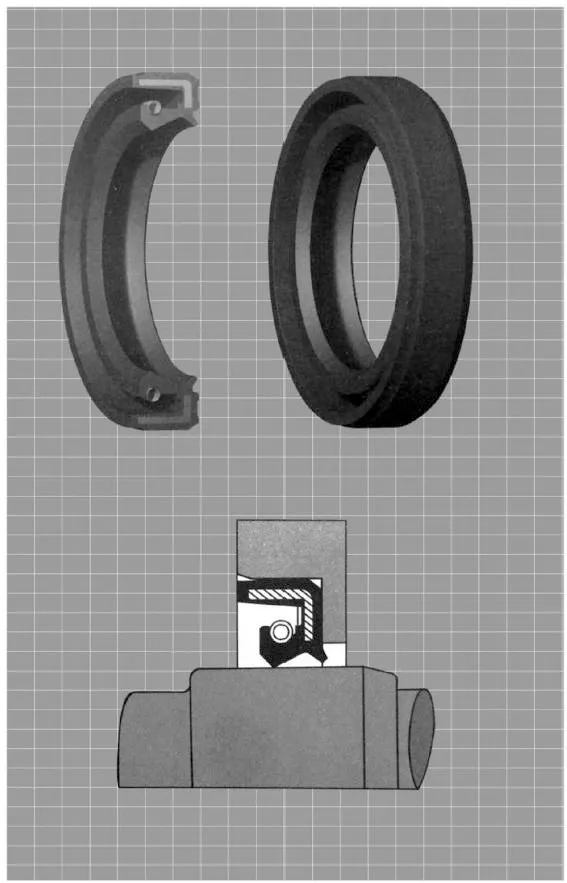

RCTCN डबल-लिप हाय-प्रेशर ऑइल सील
विहंगावलोकन: एकूणच दाब-प्रतिरोधक सांगाड्याचे डिझाइन ओठांचे विकृत रूप कमी करते, ज्यामुळे ते दाबलेल्या ऍप्लिकेशन्समध्ये फिरणारे शाफ्ट सील करण्यासाठी योग्य बनते.
साहित्य: NBR (Nitrile Butadiene रबर)
मीडिया: पेट्रोलियम-आधारित हायड्रॉलिक तेल
ऑपरेटिंग तापमान (°C): -25 ते +100
गती:-
ऑपरेटिंग प्रेशर: 1 MPa
साहित्य कडकपणा: -
रुईचेन का निवडावे?
सर्वसमावेशक चाचणी प्रणाली: आमच्याकडे सर्वसमावेशक साहित्य आणि उत्पादन चाचणी प्रयोगशाळा आहे, यासह:
● साहित्य यांत्रिक गुणधर्म चाचणी (तन्य चाचणी मशीन, इ.).
● हायड्रॉलिक सील कार्यप्रदर्शन, आयुर्मान आणि रोटरी सीलसाठी समर्पित चाचणी खंडपीठ.
● उच्च-दाब सीलसाठी विशेष चाचणी क्षमता, 200 MPa पेक्षा जास्त दाबांवर प्रारंभिक प्रतिकार, कार्यप्रदर्शन आणि टिकाऊपणा चाचण्या करण्यास सक्षम.
अधिकृत पात्रता आणि सन्मान: आम्ही एक राष्ट्रीय उच्च-तंत्रज्ञान उपक्रम आणि प्रांतीय-स्तरीय "विशेष, शुद्ध आणि नाविन्यपूर्ण" उपक्रम आहोत, ज्यामध्ये 40 पेक्षा जास्त राष्ट्रीय पेटंट आहेत (एकाधिक आविष्कार पेटंटसह).
उद्योग योगदान: आम्ही चायना हायड्रॉलिक आणि न्यूमॅटिक सील्स इंडस्ट्री असोसिएशनचे सदस्य आहोत आणि उद्योगात बोली युनिट म्हणून काम करत राष्ट्रीय मानकांच्या मसुदा तयार करण्यात सहभागी होतो.
