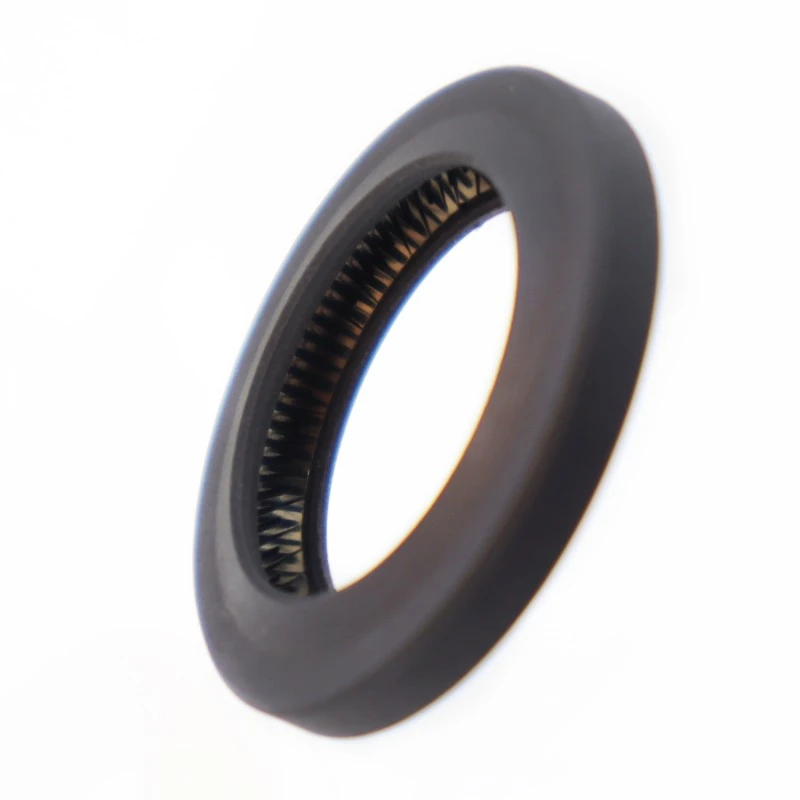

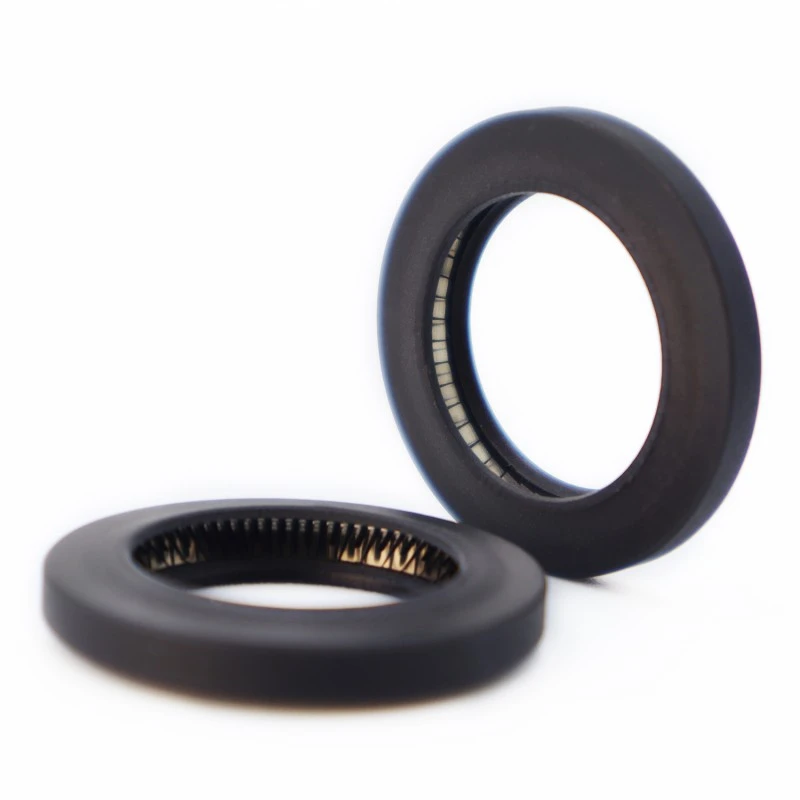

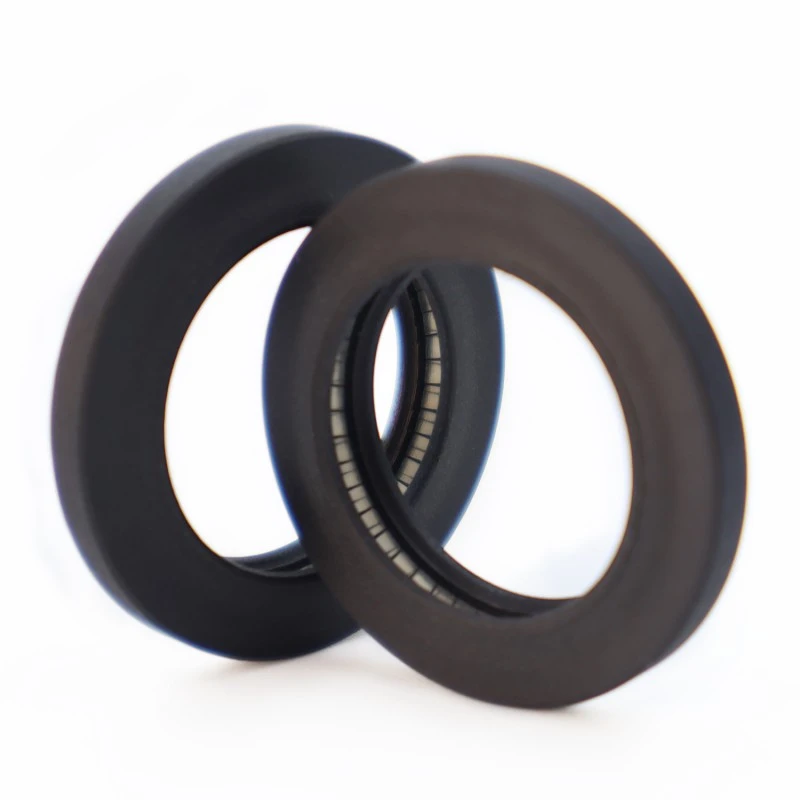

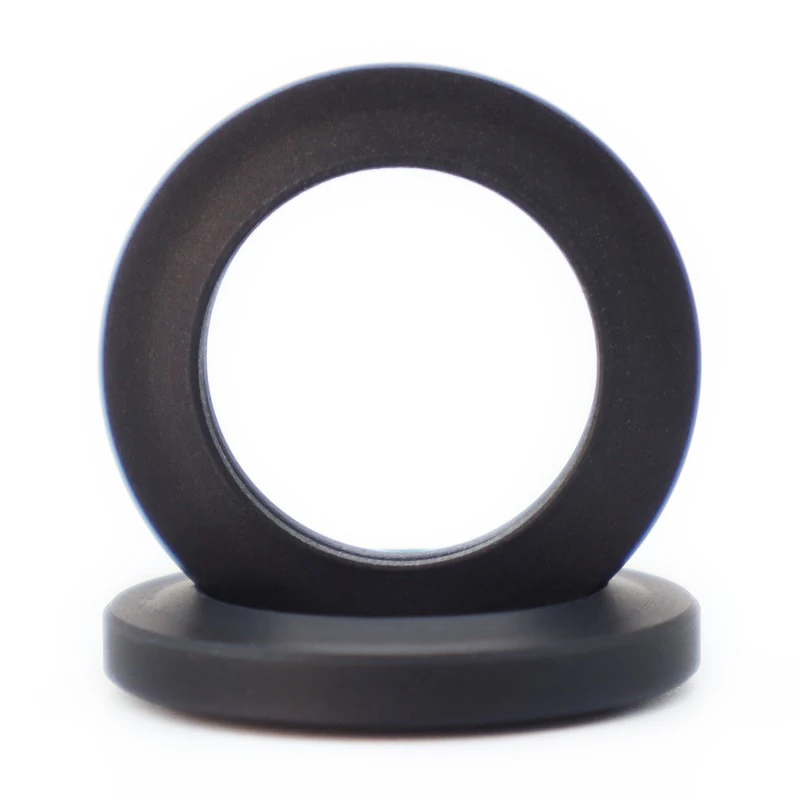

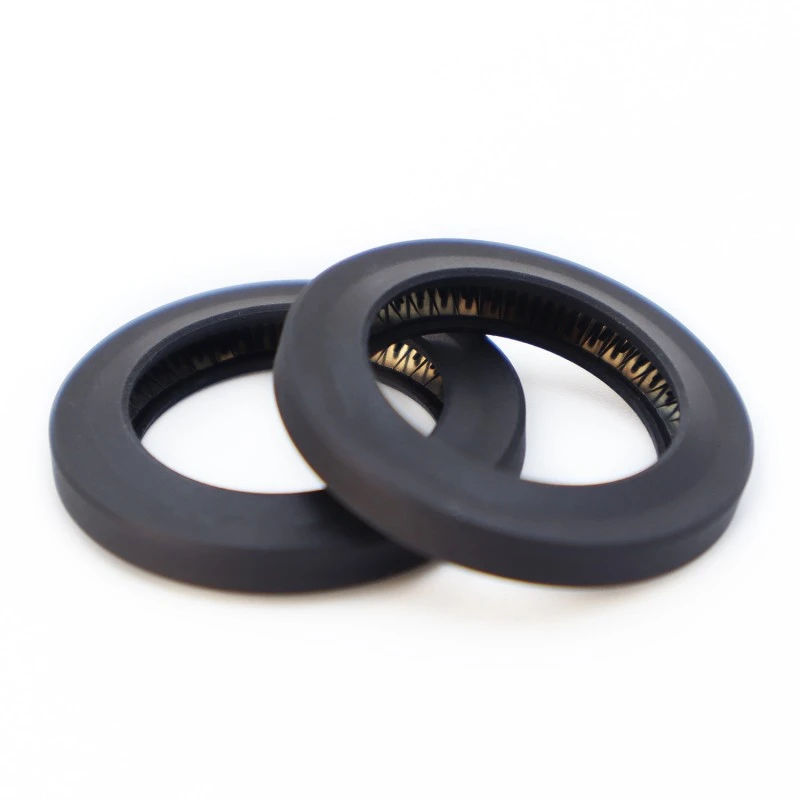

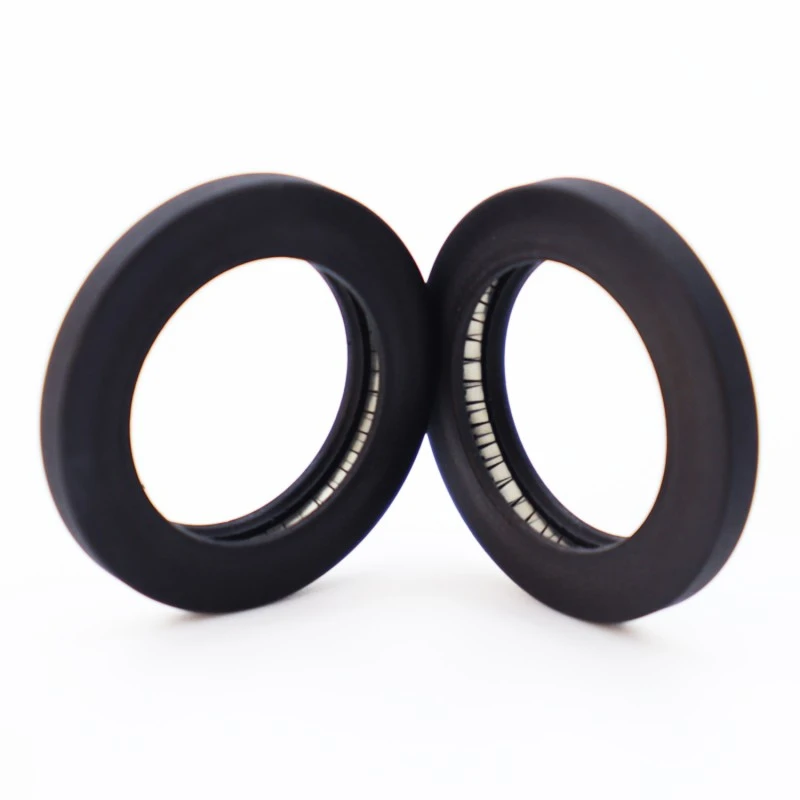

RC2876 सीलमध्ये स्टेनलेस स्टील स्प्रिंग आणि उच्च-कार्यक्षमता प्लास्टिक असते. स्टेनलेस स्टीलचा स्प्रिंग एकतर व्ही-आकाराचा किंवा ओ-आकाराचा स्प्रिंग असू शकतो. RC2876-B वापरताना, योग्य इलास्टोमर सामग्री निवडणे आवश्यक आहे.
लागू ऑपरेटिंग शर्ती (अत्यंत मूल्ये एकाच वेळी येऊ नयेत)
|
दाब (MPa) |
गती (m/s) |
तापमान (°C) |
मध्यम |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
सर्व द्रव, रसायने आणि वायू |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
साहित्य निवड
1. सोबत असलेले ओ-रिंग साहित्य यामधून निवडले जाऊ शकते: R01 नायट्रिल रबर (NBR), R02 फ्लोरोरुबर (FKM), इ.
2. सीलिंग रिंग साहित्य: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, इ.
3. ओ-आकाराचे स्प्रिंग्स आणि व्ही-आकाराचे स्प्रिंग्समधून स्टेनलेस स्टीलचे स्प्रिंग्स निवडले जाऊ शकतात.
ऑर्डरचे उदाहरण
RC2876-40-PTFE4+V: आतील दाब ग्रूव्ह बाह्य व्यास 40 आहे, सीलिंग रिंग सामग्री PTFE4 आहे, स्प्रिंग V-आकाराचे स्प्रिंग आहे.
RC2876-B-40-PTFE4+R02: आतील दाब ग्रूव्ह बाह्य व्यास 40 आहे, सीलिंग रिंग सामग्री PTFE4 आहे, ओ-रिंग जुळणारे फ्लोरोरुबरपासून बनलेले आहे.
टीप: विस्तारित श्रेणी आवश्यक असल्यास, कृपया मालिका क्रमांक वापरा.
तपशील सारणी (पॅरामीटर श्रेणीतील सर्व तपशील उपलब्ध आहेत)
|
अनुक्रमांक |
अनुक्रमांक |
मानक श्रेणी DH11 |
विस्तारित व्याप्ती DH11 |
खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
गोलाकार कोपरे Rmax |
|
RC2876-0 |
RC2876-B-0 |
१०~१३.९ |
१०~४० |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
१३~२०० |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
२५~४५.९ |
१८~४०० |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
४६~१२४.९ |
२८~७०० |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
१२५~९९९.९ |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥१०० |
9.5 |
15.0 |
0.8 |
