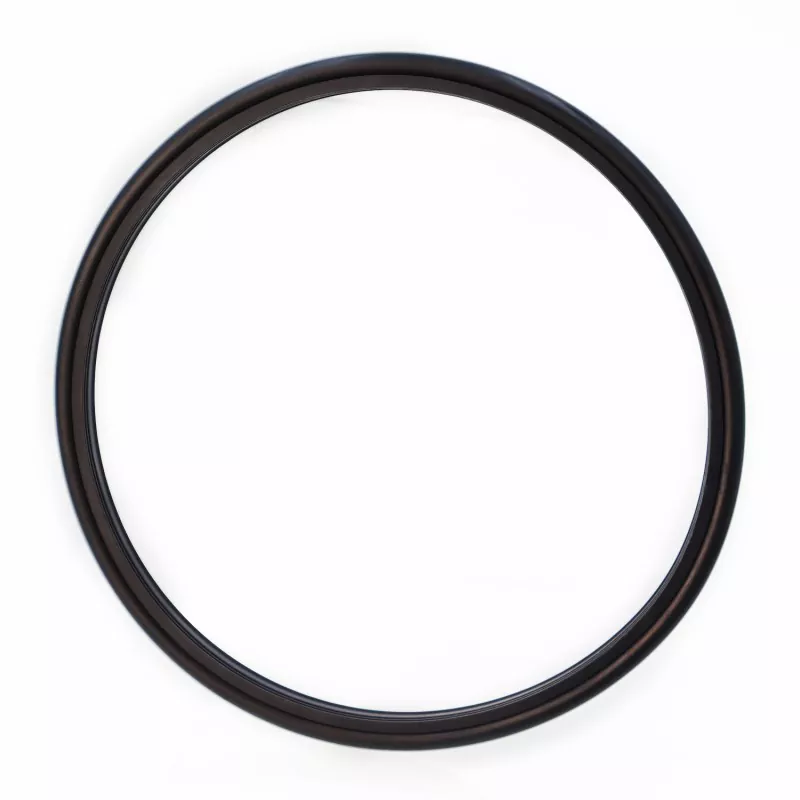

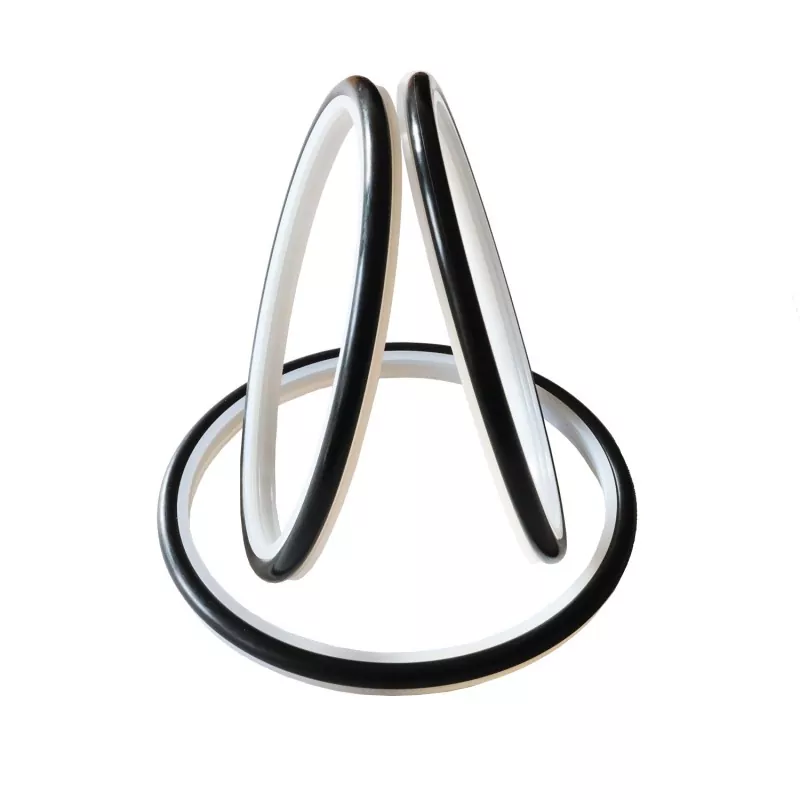

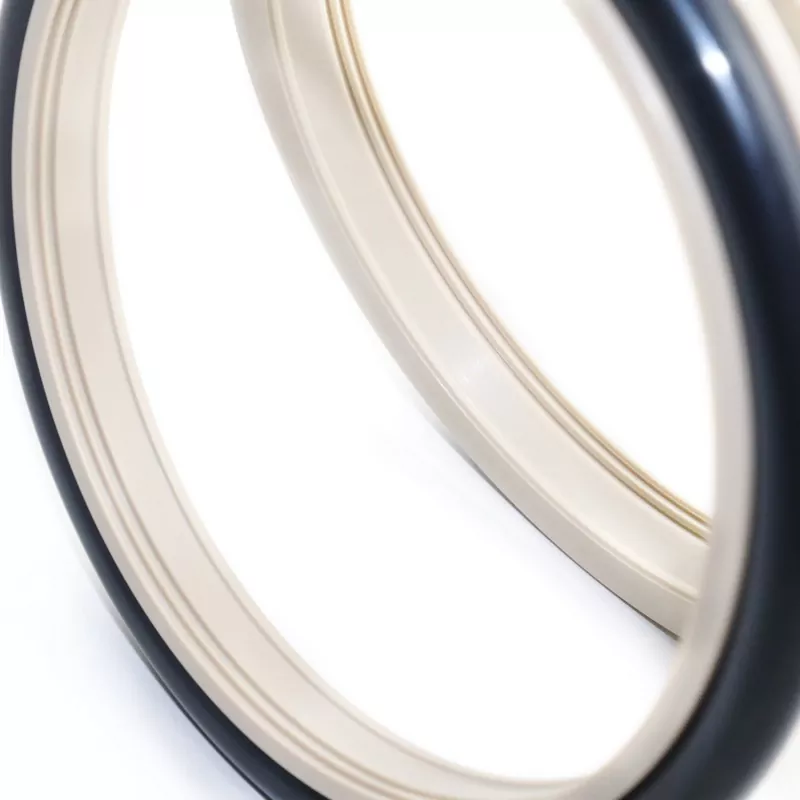

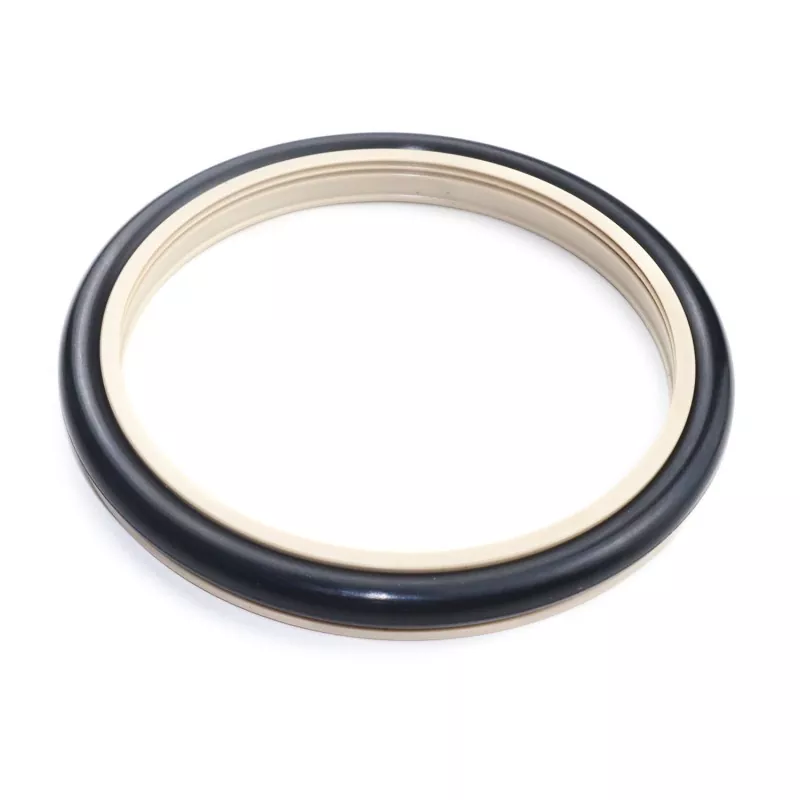

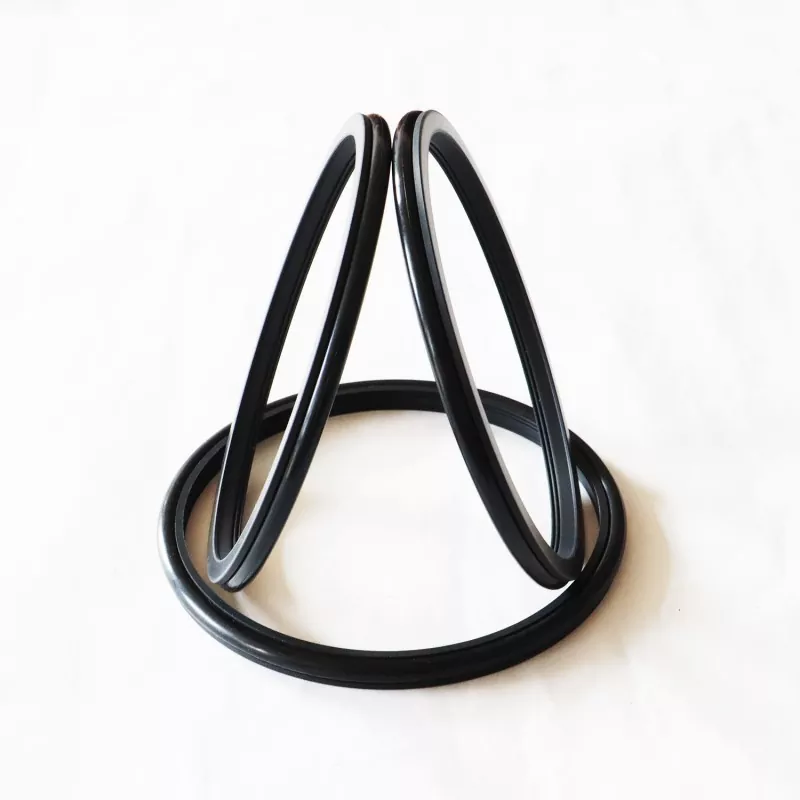

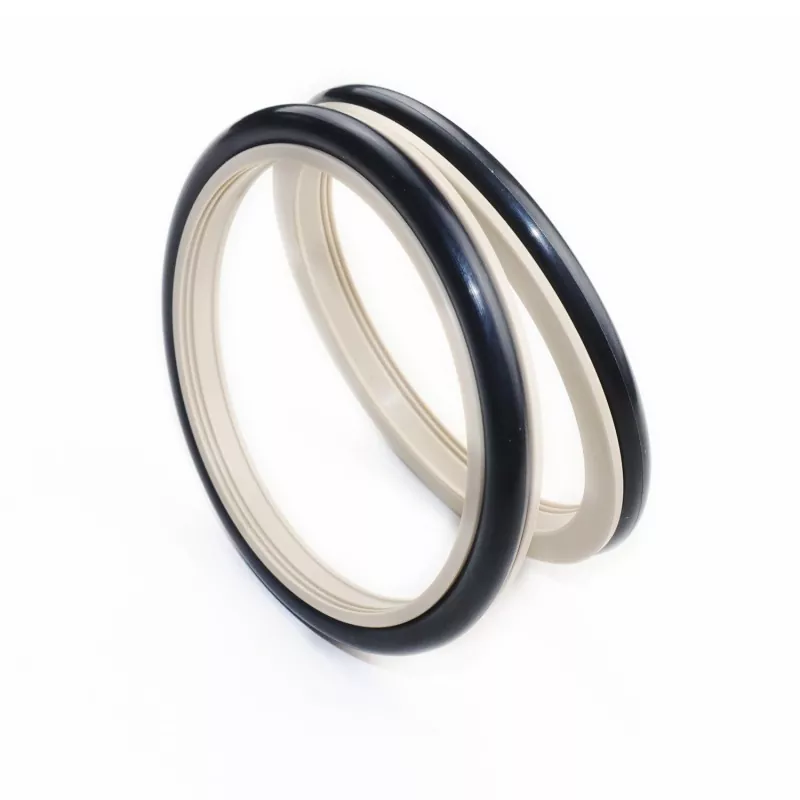

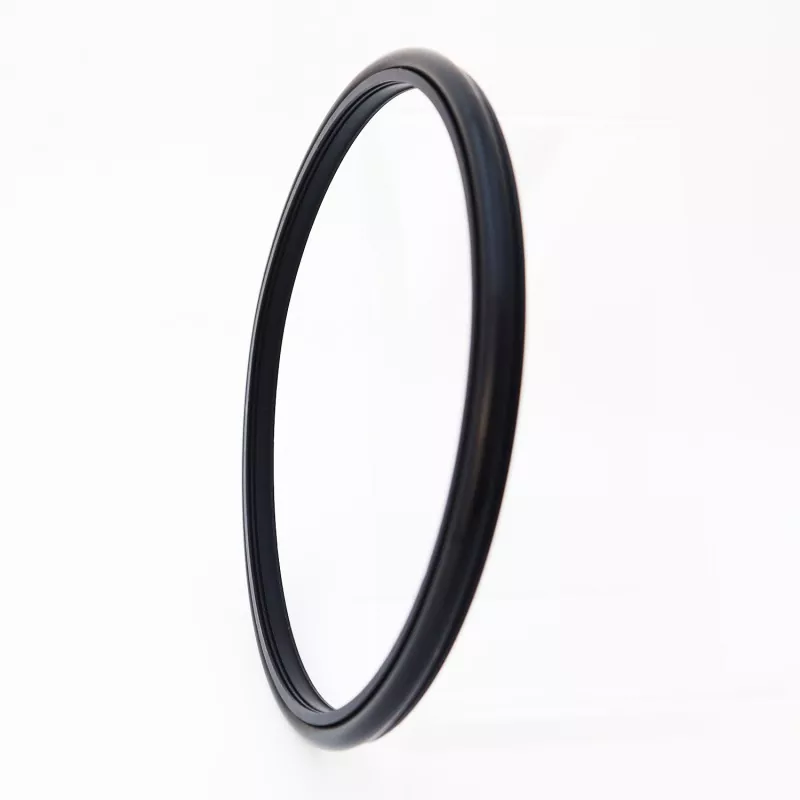

पिस्टन रॉड्स (शाफ्ट्स) साठी प्रबलित सेरेटेड कंपोझिट सील (सिमेंट स्लरी सील) मध्ये उच्च-कार्यक्षमता अभियांत्रिकी प्लास्टिक आणि रबर ओ-रिंगपासून बनविलेले खास डिझाइन केलेले सेरेटेड सीलिंग रिंग असते; हे हायड्रॉलिक रेसिप्रोकेटिंग आणि रोटरी ऍप्लिकेशन्समध्ये दिशाहीन सीलिंगसाठी योग्य आहे. हे प्रामुख्याने प्लंजर पंप, मड पंप, स्क्रू ड्रिलिंग टूल्स, ड्रिलिंग रिग्स, ऑइल एक्सप्लोरेशन इक्विपमेंट, काँक्रीट मिक्सिंग प्लांट्स आणि बरेच काही मध्ये वापरले जाते.
मुख्य वैशिष्ट्यांमध्ये दीर्घ सेवा आयुष्य, कमी घर्षण, उत्कृष्ट सीलिंग कार्यप्रदर्शन, कॉम्पॅक्ट डिझाइन आणि स्थापना, वापर आणि देखभाल सुलभतेचा समावेश आहे. सीलिंग लिप प्रोफाइल आणि जाडीचे ऑप्टिमाइझ केलेले डिझाइन सिमेंट स्लरीसारख्या कठोर माध्यमांच्या संपर्कात असताना देखील प्रभावी सीलिंग सुनिश्चित करते.
चिखल सारख्या माध्यमाचा वापर केल्यावर, दोन (किंवा अधिक) सीलिंग टप्प्यांमध्ये स्नेहन ग्रीस इंजेक्ट करण्याची शिफारस केली जाते.
मर्यादा मूल्ये एकाच वेळी येऊ नयेत.
|
दाब (MPa) |
तापमान (°C) |
गती (m/s) |
मध्यम |
|
|
परस्पर गती |
रोटेशनल गती |
|||
|
≤१०० |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
≤2 |
पाणी, चिखल, कच्चे तेल, हायड्रॉलिक तेल, इमल्शन |
|
-20 ते +200 (एफकेएम ओ-रिंगसह) |
||||
1. सुसंगत ओ-रिंग सामग्रीमध्ये समाविष्ट आहे: R01 नायट्रिल रबर (NBR), R02 फ्लोरोरुबर (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE4; इतर उपलब्ध सामग्रीमध्ये PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, इ.
ऑर्डर मॉडेल: RC2061-80*91.7*7.6-PTFE4-R01 (मॉडेल - शाफ्ट व्यास * चर व्यास * चर रुंदी - साहित्य कोड)
निर्दिष्ट पॅरामीटर श्रेणीतील आकार उपलब्ध आहेत.
|

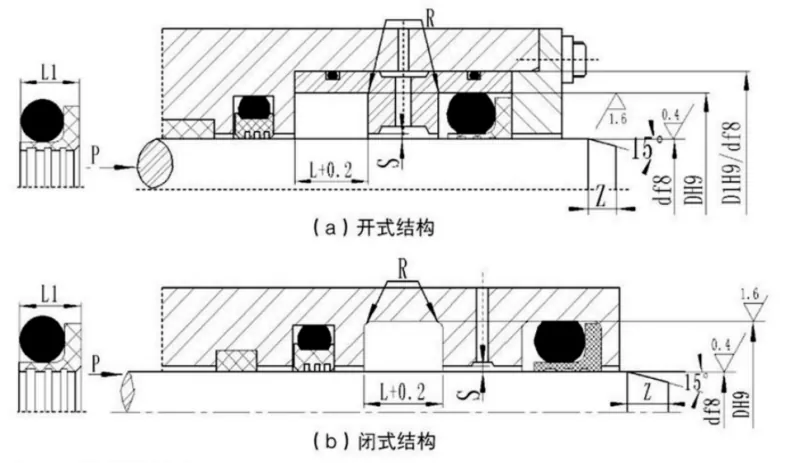

शाफ्ट व्यास श्रेणी मानक प्रकार d f8 RC2061 |
शाफ्ट व्यास श्रेणी हेवी-ड्युटी d f8 RC2061-Z |
चर व्यास D H9 |
खोबणीची रुंदी L+0.2 |
सील रुंदी L1 |
कोपरा त्रिज्या Rmax |
रेडियल क्लीयरन्स Smax |
चांफर झमिन |
ओ-रिंग क्रॉस-सेक्शन व्यास |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
५~१५.९ |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
१६~३८.९ |
५~१५.९ |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
३९~१०७.९ |
१६~३८.९ |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
३९~१०७.९ |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
६७१~१६०० |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
टीप: 1. शाफ्ट व्यास ≤30 मिमी साठी, खुल्या खोबणी डिझाइनची शिफारस केली जाते.
2. रोटरी सीलिंग ऍप्लिकेशन्ससाठी, फिरणाऱ्या शाफ्टच्या पृष्ठभागाची कडकपणा HRC ≥58 असावी.
3. 30 MPa पेक्षा जास्त दाबांसाठी, एक्सट्रूजन गॅपसाठी H8/f8 फिटची शिफारस केली जाते.
