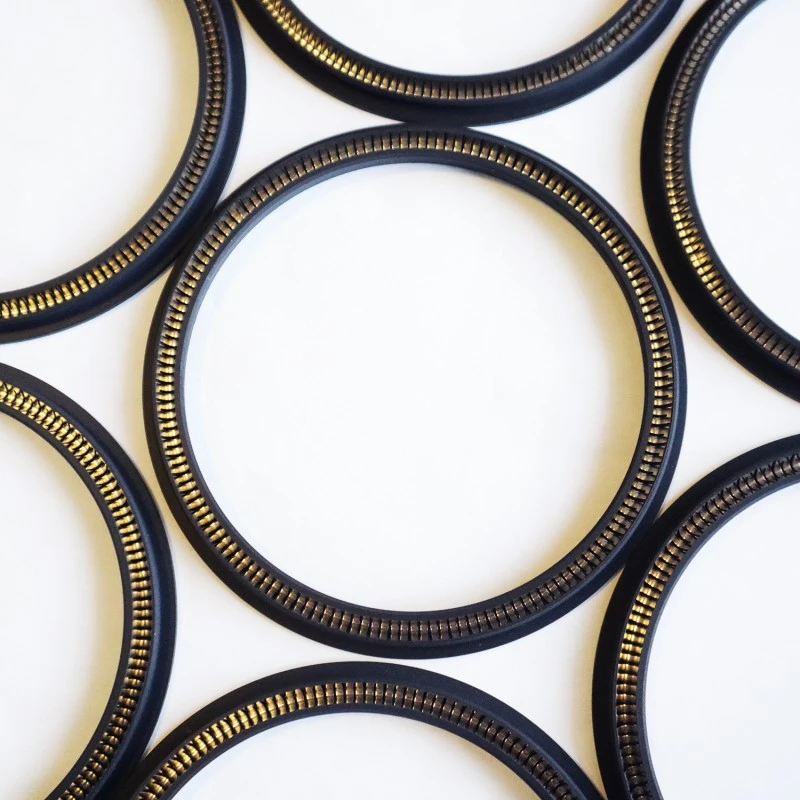

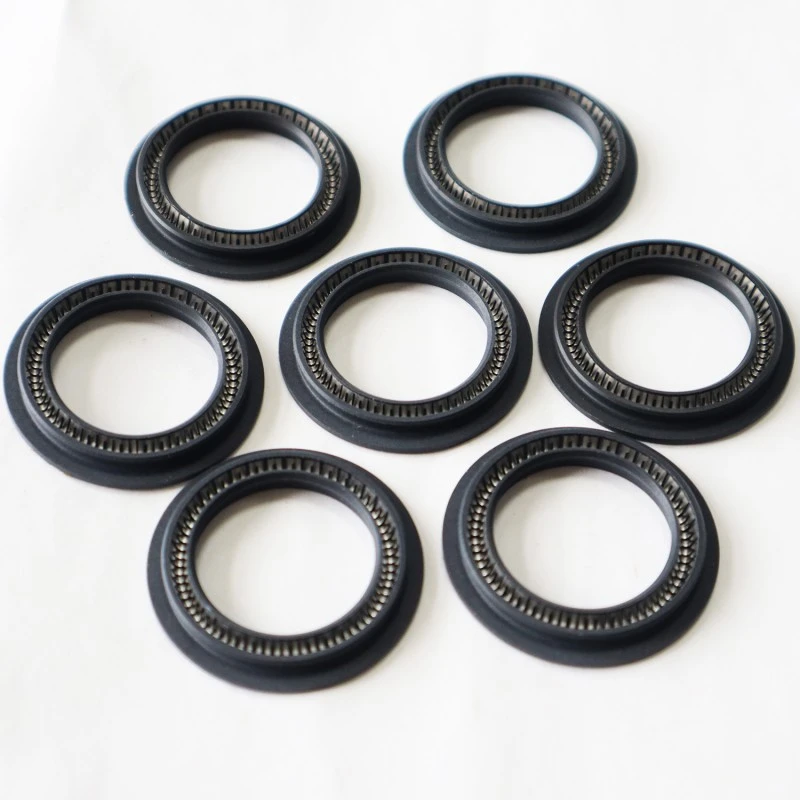

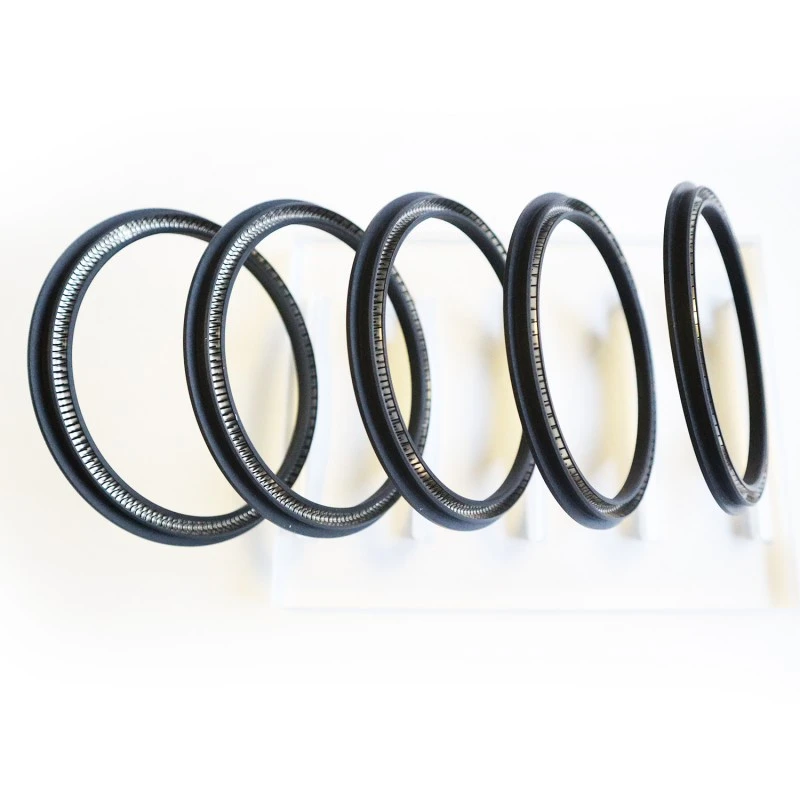

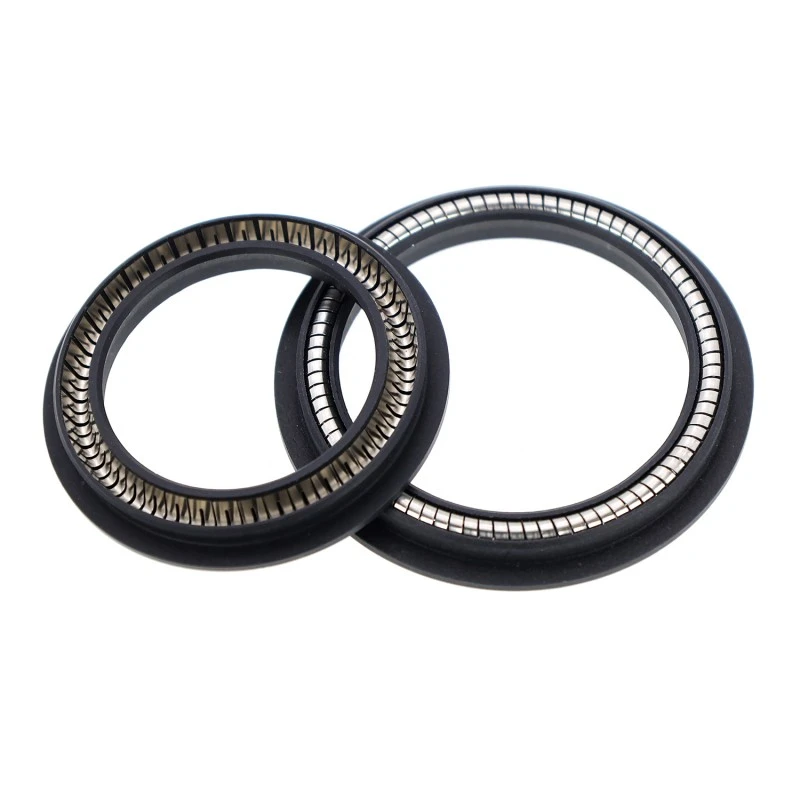

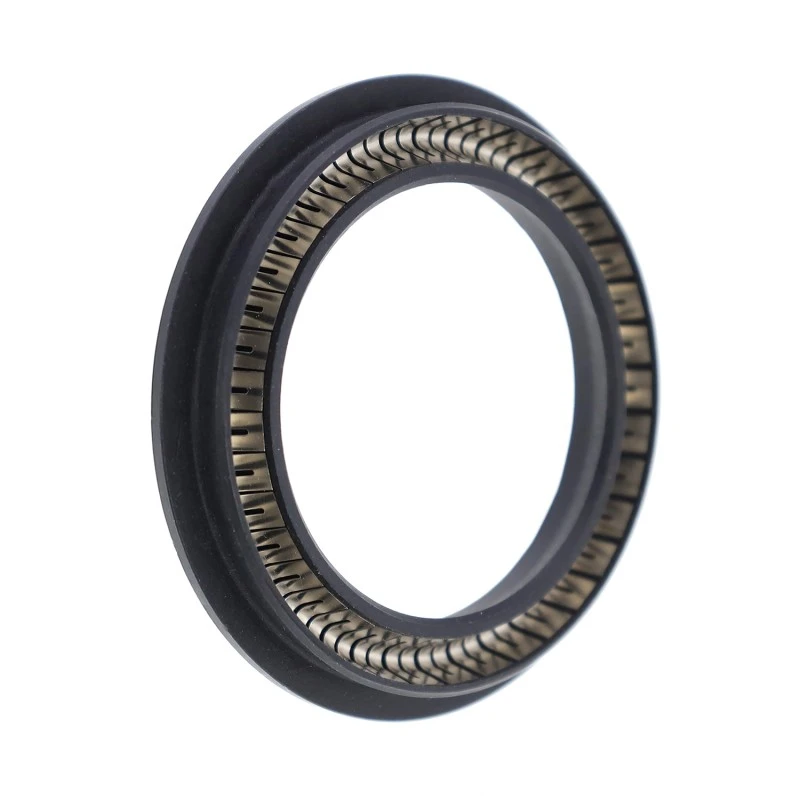

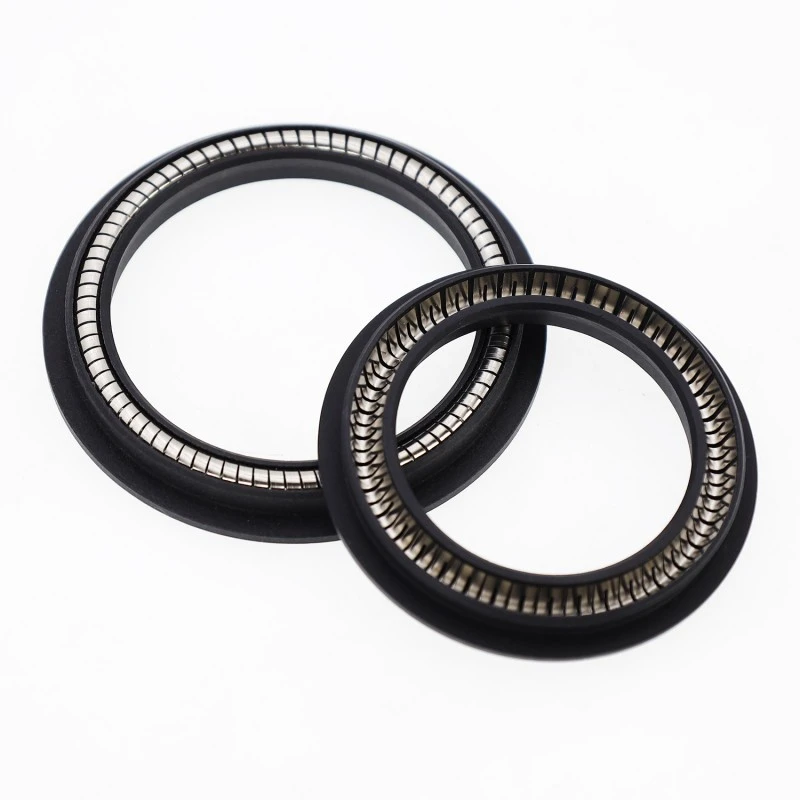

रोटरी शाफ्टसाठी स्प्रिंग-एनर्जाइज्ड सील हे रोटरी शाफ्ट ऍप्लिकेशन्समध्ये वापरल्या जाणाऱ्या उच्च-कार्यक्षमता, दिशाहीन दाब सील आहेत. RC2055 रोटरी सीलमध्ये स्टेनलेस स्टील स्प्रिंग आणि उच्च-कार्यक्षमता प्लास्टिक असते. RC2055-B आणि RC2055-C वापरताना, योग्य इलास्टोमर सामग्री काळजीपूर्वक निवडणे आवश्यक आहे.
लागू ऑपरेटिंग शर्ती (अत्यंत मूल्ये एकाच वेळी येऊ नयेत)
|
दबाव/MPa |
तापमान / °C |
गती / मी/से |
मध्यम |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
जवळजवळ सर्व द्रव आणि वायू माध्यम |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
साहित्य निवड
1. उपलब्ध ओ-रिंग सामग्रीमध्ये हे समाविष्ट आहे: R01 नायट्रिल रबर (NBR), R02 फ्लोरोरुबर (FKM), इ.
2. सील रिंग साहित्य: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, इ.
3. स्टेनलेस स्टील स्प्रिंग: V-आकाराचे स्प्रिंग.
उत्पादन प्रक्रिया नियंत्रण
रुईचेनचा आधुनिक उत्पादन आधार उच्च-परिशुद्धता इंजेक्शन मोल्डिंग मशीन, स्वयंचलित व्हॅक्यूम व्हल्कनाइझिंग मशीन आणि CNC अचूक मशीनिंग उपकरणांनी सुसज्ज आहे. उत्पादन प्रक्रियेदरम्यान, आम्ही तापमान, दाब आणि वेळ यांसारख्या प्रमुख प्रक्रिया मापदंडांचे परीक्षण करण्यासाठी SPC (सांख्यिकीय प्रक्रिया नियंत्रण) पद्धती वापरतो, प्रत्येक मोल्ड केलेले उत्पादन उच्च सुसंगतता आणि स्थिरता प्रदर्शित करते याची खात्री करून घेतो.
गंभीर उत्पादनांसाठी, आमच्या ग्राहकांना दिलेला प्रत्येक सील पात्र आहे याची खात्री करण्यासाठी आम्ही यादृच्छिक नमुने घेण्याऐवजी 100% तपासणी प्रणाली लागू करतो.
ऑर्डरचे उदाहरण
RC2055-40-PTFE4+V: शाफ्ट व्यास 40, सीलिंग रिंग मटेरियल PTFE4, स्टेनलेस स्टील स्प्रिंग V-आकाराचे आहे.
RC2055-B-40-PTFE4+R02: शाफ्ट व्यास 40, सीलिंग रिंग मटेरियल PTFE4, जुळणारी O-रिंग फ्लोरोरुबर आहे.
RC2055-C-40-PTFE4+R02: शाफ्ट व्यास 40, सीलिंग रिंग मटेरियल PTFE4, जुळणारी O-रिंग फ्लोरोरुबर आहे.

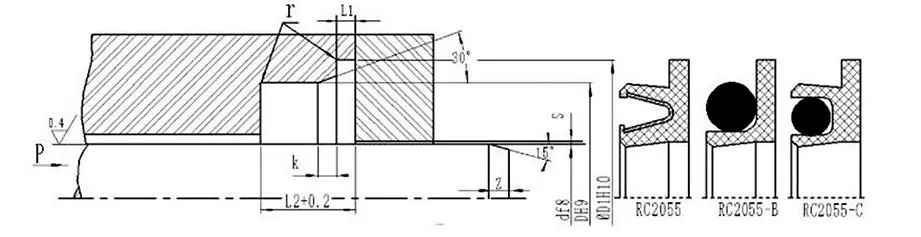

तपशील सारणी (पॅरामीटर श्रेणीतील सर्व तपशील उपलब्ध आहेत)
|
रॉड व्यास श्रेणी d f8 |
चर व्यास DH9 |
चर व्यास D1H10 |
काठाची खोली L1 |
खोबणीची रुंदी L |
chamfer k आयात करा |
रेडियल क्लीयरन्स Smax |
चेंफर लांबी |
r कमाल |
|
|
10MPA |
20MPA |
||||||||
|
५~१९.९ |
d+5 |
d+9 |
०.८५-०.१ |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0.8L |
0.8 |
|
२०~३९.९ |
d+7 |
d+12.5 |
1.35-0.15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400.9 |
d+10.5 |
d+17.5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
४०१~१५०० |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
टीप: फिरणाऱ्या शाफ्टची पृष्ठभागाची कडकपणा HRC ≥ 58 असावी अशी शिफारस केली जाते.
तपशील आणि परिमाणे सारणी (हे सारणी RC2055-B आणि RC2055-C ला लागू होते, ज्याची वैशिष्ट्ये समान आहेत)
|
मॉडेल |
d |
D |
D1 |
L |
L1 |
|
मॉडेल |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
मॉडेल |
d |
D |
D1 |
L |
L1 |
|
मॉडेल |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
टीप: आवश्यक तपशील या टेबलमध्ये सूचीबद्ध नसल्यास, कृपया आमच्या कंपनीशी संपर्क साधा. आम्ही 1600 मिमी आकारापर्यंत उत्पादनांचा पुरवठा करू शकतो.
