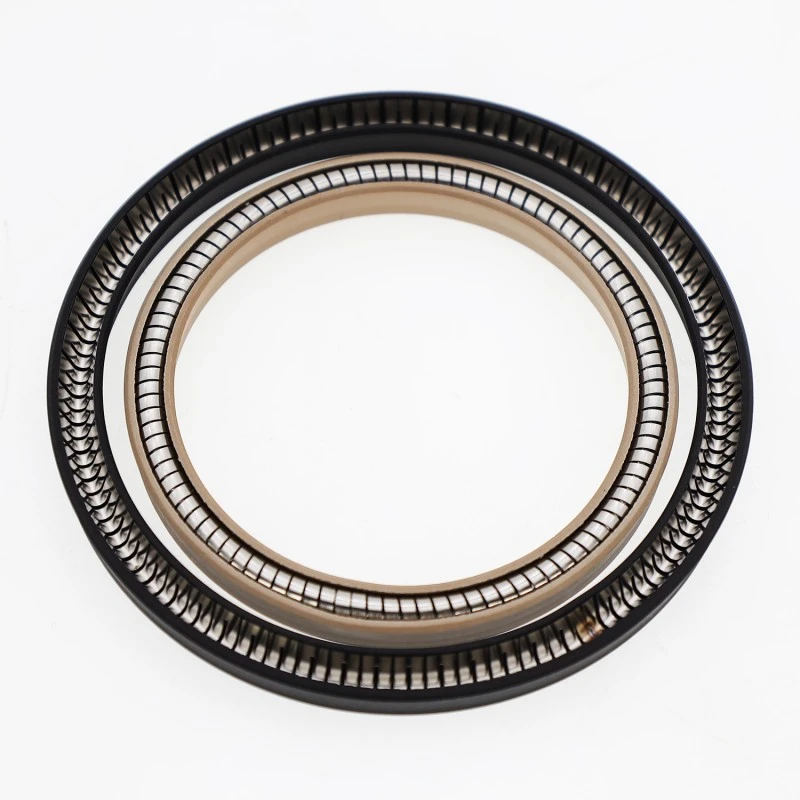

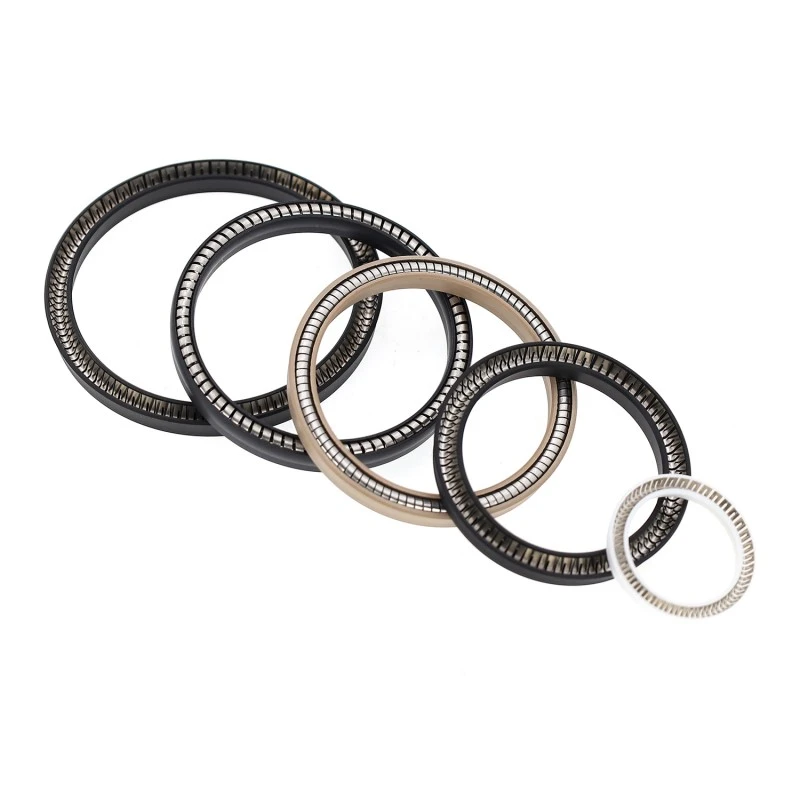

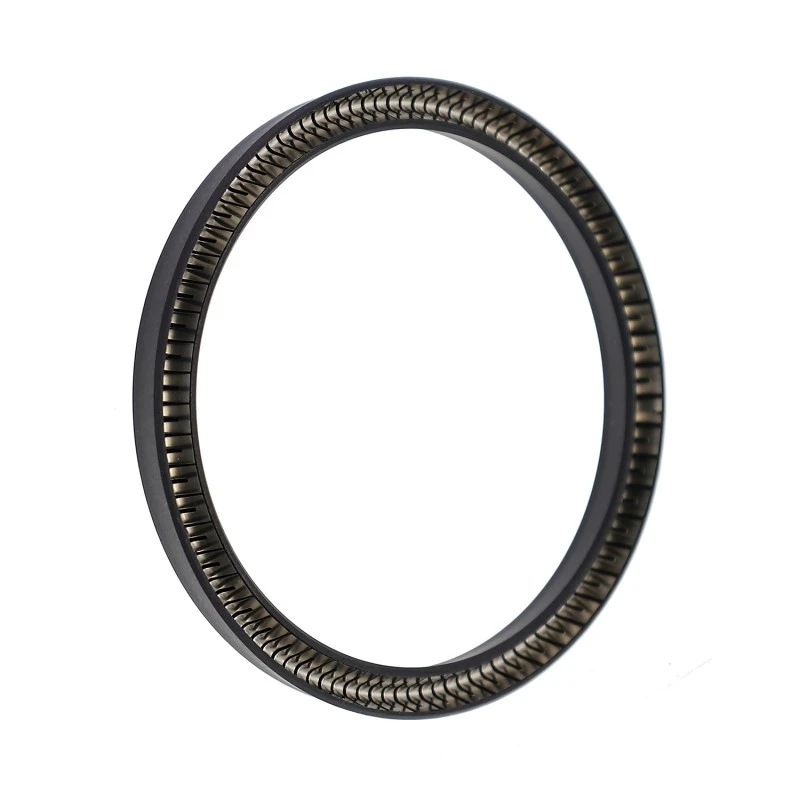

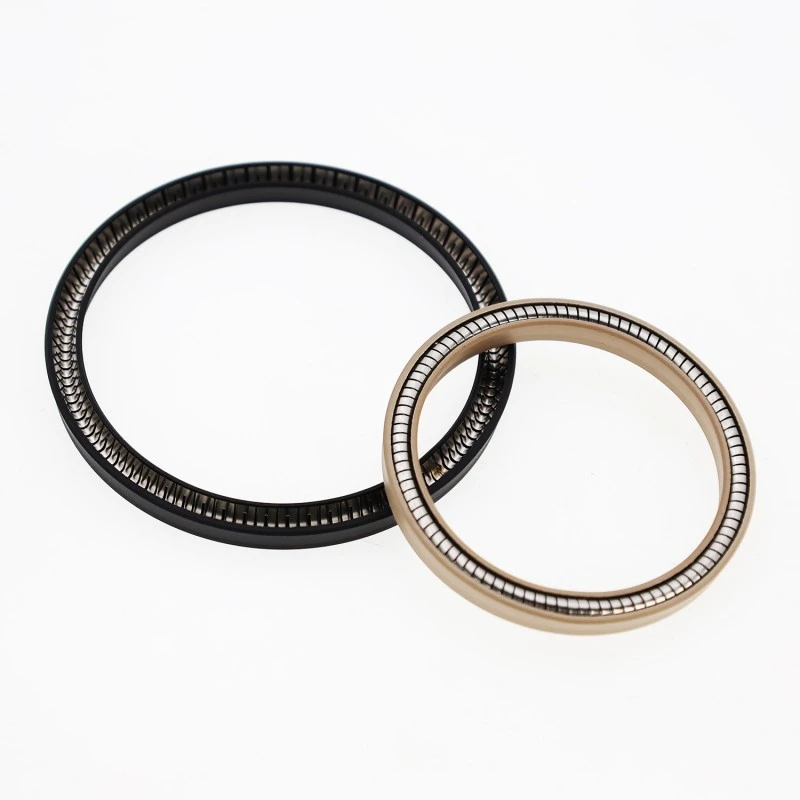

RC16 स्प्रिंग-एनर्जाइज्ड सील स्टेनलेस स्टील स्प्रिंग आणि उच्च-कार्यक्षमता प्लास्टिकने बनलेला आहे. स्टेनलेस स्टीलचा स्प्रिंग एकतर व्ही-आकाराचा किंवा ओ-आकाराचा स्प्रिंग असू शकतो. RC16-B वापरताना, योग्य इलास्टोमर सामग्री निवडणे आवश्यक आहे.
|
दबाव MPa |
गती मी/से |
तापमान °C |
मध्यम |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
जवळजवळ सर्व माध्यमे |
साहित्य निवड
1. ओ-रिंग सामग्री यामधून निवडली जाऊ शकते: R01 नायट्रिल रबर (NBR), R02 फ्लोरोरुबर (FKM), इ.
2. सीलिंग रिंग सामग्रीमध्ये हे समाविष्ट आहे: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, इ.
3. स्टेनलेस स्टीलचे स्प्रिंग्स ओ-आकाराचे किंवा व्ही-आकाराचे असू शकतात.
ऑर्डरचे उदाहरण
RC16-40-PTFE4+V: शाफ्ट व्यास 40, सीलिंग रिंग सामग्री PTFE4 आहे, स्टेनलेस स्टील स्प्रिंग V-आकाराचे स्प्रिंग आहे.
RC16-B-40-PTFE4+R02: शाफ्ट व्यास 40, सीलिंग रिंग सामग्री PTFE4 आहे, ओ-रिंग जुळणारी फ्लोरोरुबरपासून बनलेली आहे.

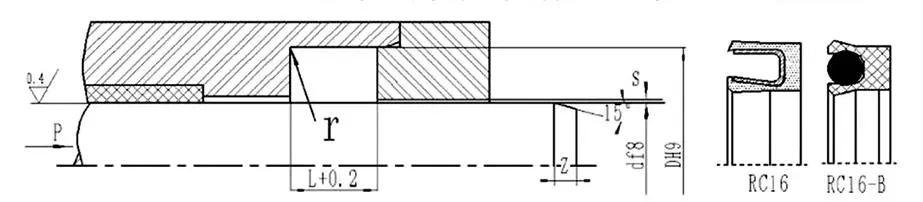

तपशील आणि मापदंड सारणी (निर्दिष्ट श्रेणीतील कोणताही आकार उपलब्ध आहे)
|
df8 |
DH9 |
L+0.2 |
Smax(<20MPA) |
Smax(<40MPA) |
झमिन |
max |
|
४~९.९ |
d+2.9 |
2.4 |
0.08 |
0.05 |
०.८लि |
0.4 |
|
10~19.9 |
d+4.5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
२०~३९.९ |
d+6.2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119.9 |
d+9.4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120~1000 |
d+12.2 |
9.5 |
0.25 |
0.12 |
0.8 |
पीटीएफई सीलची स्थापना: खुले खोबणी सामान्यतः वापरली जातात; बंद खोबणीमध्ये स्थापनेसाठी, कृपया PTFE सील इंस्टॉलेशन सूचनांचे पृष्ठ 160 पहा.
तपशील आणि परिमाण सारणी (तुमची आवश्यक वैशिष्ट्ये या सारणीमध्ये सूचीबद्ध नसल्यास, कृपया आमच्या कंपनीशी संपर्क साधा; आम्ही 1600 मिमी पर्यंत उत्पादनांचा पुरवठा करू शकतो.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
रुईचेनचे सीलिंग सोल्यूशन्स जगभरातील असंख्य प्रतिष्ठित प्रकल्प आणि गंभीर उपकरणांमध्ये यशस्वीरित्या लागू केले गेले आहेत. आमच्या उच्च-दाब सील एका प्रसिद्ध युरोपियन विंड टर्बाइन निर्मात्याने त्यांच्या ऑफशोअर विंड टर्बाइनच्या हायड्रॉलिक पिच कंट्रोल सिस्टममध्ये वापरण्यासाठी निवडल्या होत्या. हे सील अत्यंत मीठ फवारणी, उच्च आर्द्रता आणि कमी-तापमानाच्या वातावरणात पाच वर्षांहून अधिक काळ विश्वासार्हतेने कार्यरत आहेत, ज्यामुळे ग्राहकांकडून खूप प्रशंसा केली जाते.
दरम्यान, आमची रासायनिक-प्रतिरोधक सीलिंग उत्पादने मध्यपूर्वेतील एका मोठ्या पेट्रोकेमिकल प्रकल्पात यशस्वीरित्या निर्यात केली गेली आहेत, जिथे ते रासायनिक हस्तांतरण पंपांच्या मागणीसाठी वापरले जातात. त्यांच्या गंज प्रतिकारामुळे क्लायंटला सुरक्षित, गळती-मुक्त सतत उत्पादन साध्य करण्यात मदत झाली आहे.
ही यशस्वी आंतरराष्ट्रीय प्रकरणे पूर्णपणे दर्शवतात की रुईचेन उत्पादने जगातील सर्वात कठोर गुणवत्ता आणि अनुप्रयोग मानकांची पूर्तता करतात.
