कामगिरी आणि अनुप्रयोग

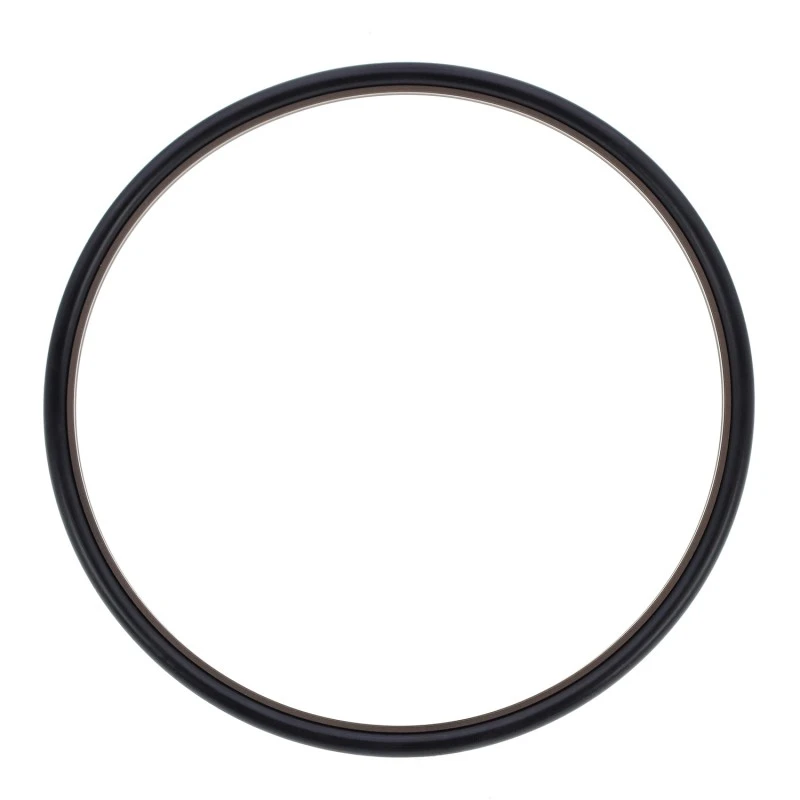

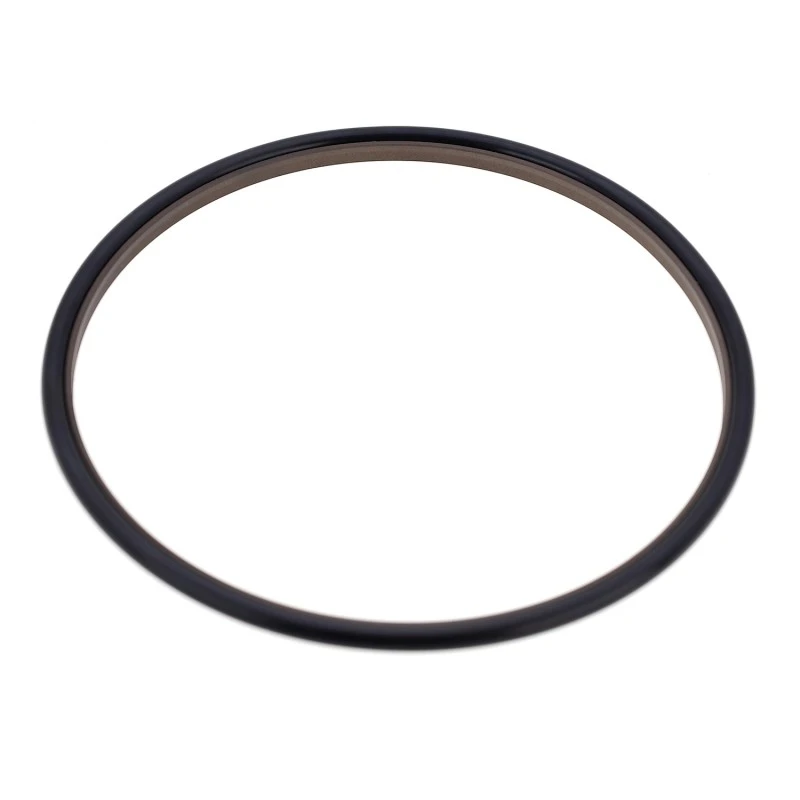

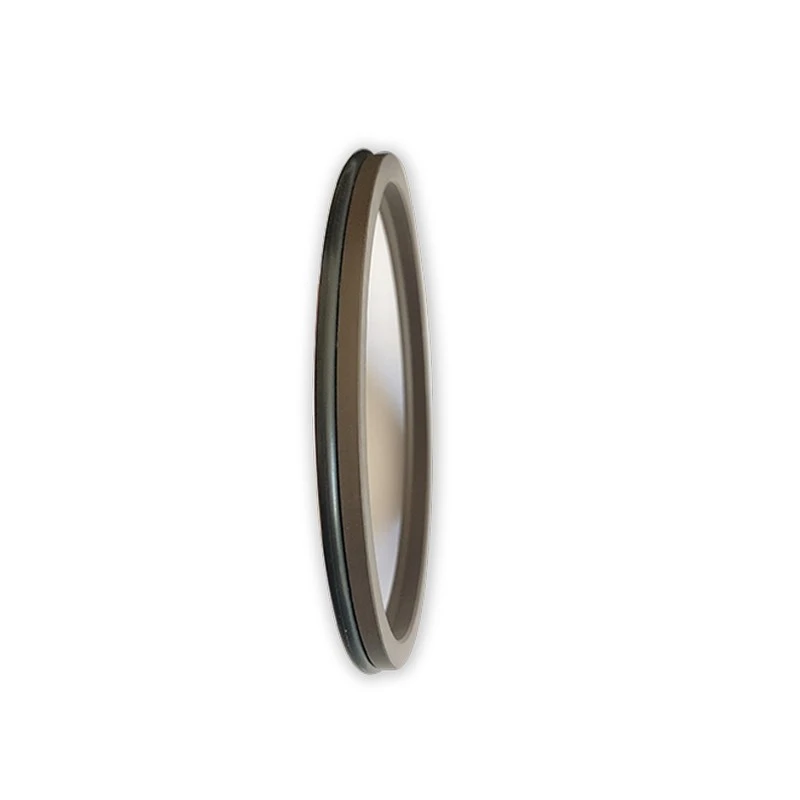

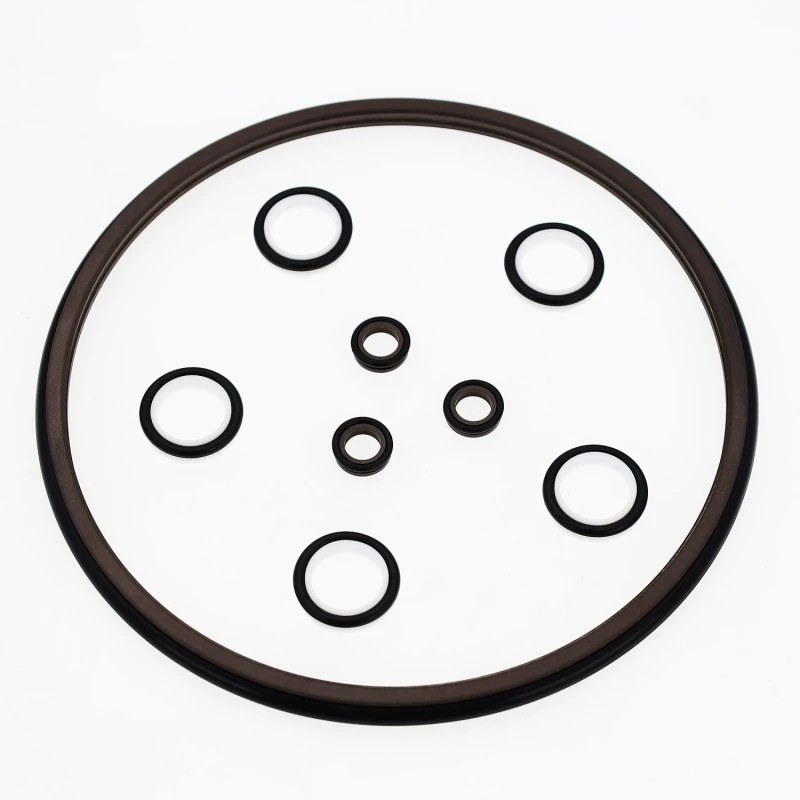

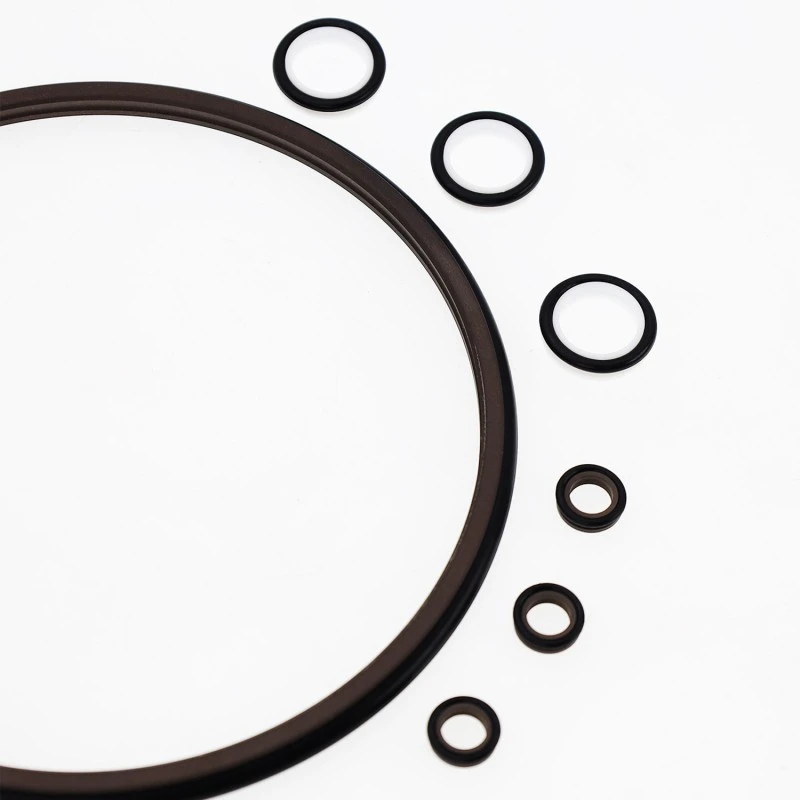

डबल-लिप कॉम्बिनेशन वायपर सील एक द्विदिशात्मक वाइपर सील आहे ज्यामध्ये PTFE भरलेली डबल-लिप वाइपर रिंग आणि एक ओ-रिंग असते. ओ-रिंग प्रीलोड प्रदान करते, PTFE रिंगवर परिधान करण्यासाठी भरपाई देते. हे परस्पर, दोलन किंवा सर्पिल हालचालींसाठी योग्य आहे.
ऑपरेटिंग अटी
|
दबाव एमपीए |
तापमान °C |
गती मी/से |
मध्यम |
|
- |
-35~+100 (ओ-रिंग एनबीआरशी जुळणारे) |
6 |
हायड्रॉलिक तेल, इमल्शन, पाणी इ. |
|
-20~+200 (ओ-रिंग एफकेएमशी जुळणारे) |
ऑर्डरिंगचे उदाहरण
ऑर्डर मॉडेल RCF02-80-PTFE3-R01
RCF02 - मॉडेल 80 - शाफ्ट व्यास PTFE3 - सामान्य उद्देश सुधारित PTFE RO1 - जुळणारे रबर सामग्री कोड
नायट्रिल (NBR) - R01, फ्लोरोकार्बन (FKM) - RO2

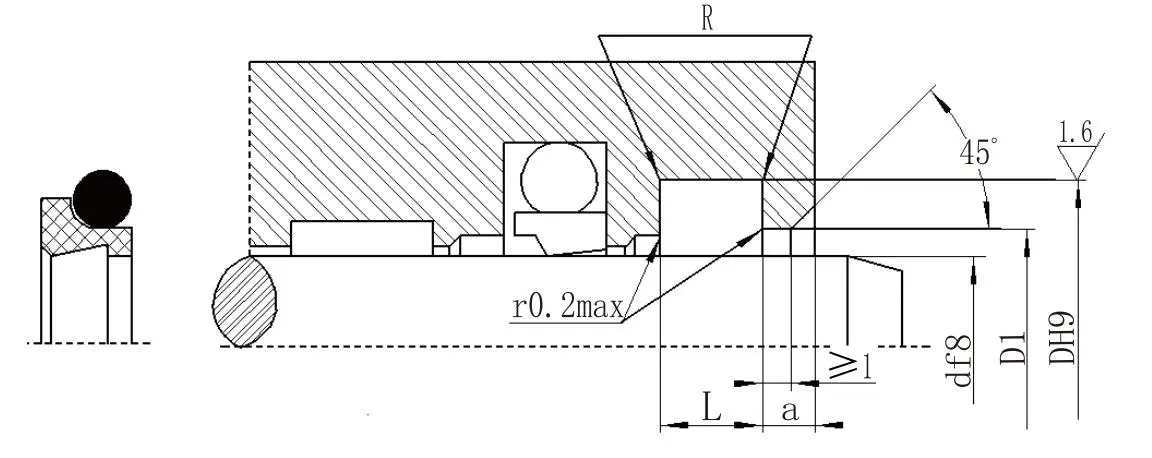

स्पेसिफिकेशन पॅरामीटर टेबल (पॅरामीटर रेंजमधील कोणत्याही आकाराची उत्पादने दिली जाऊ शकतात)
|
शाफ्ट व्यास श्रेणी d f8 |
चर व्यास D H9 |
खोबणीची रुंदी एल+0.2 |
ओपन होल व्यास D1H11 |
छिद्राची रुंदी उघडा a≥ |
गोलाकार कोपरे R≤ |
ओ-रिंग वायर व्यास d0 |
|
४~११ |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
१२~६४ |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
६५~२५० |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
२५१~४२० |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
४२१~६५० |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
६५१~१५०० |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
