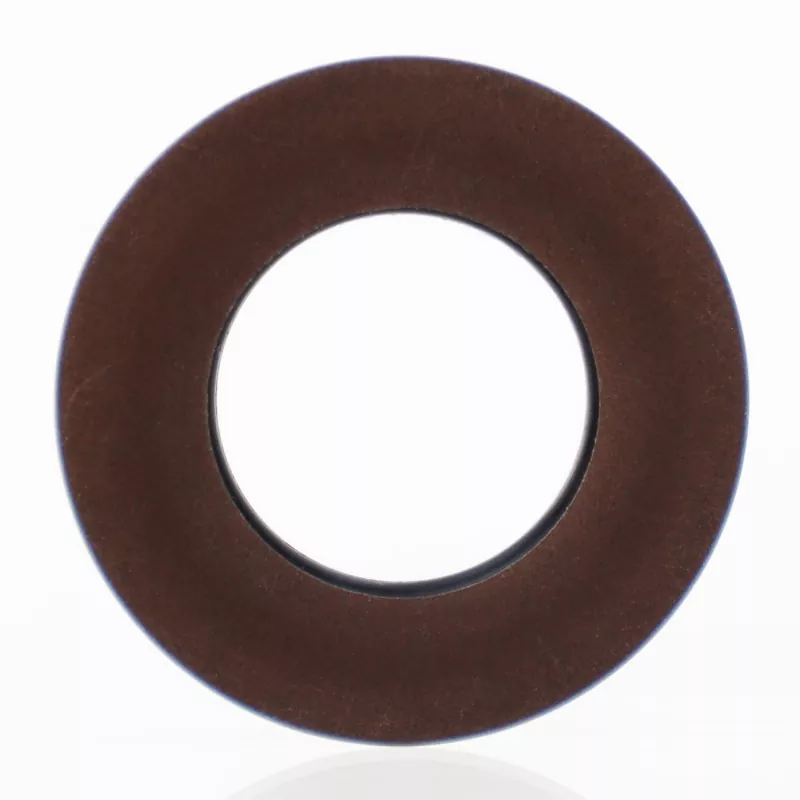

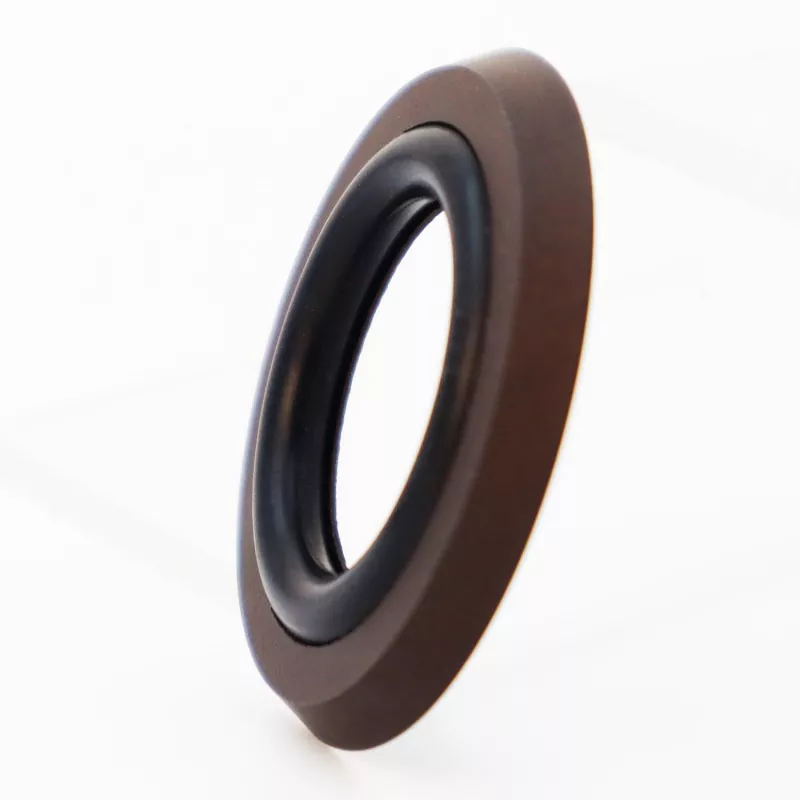

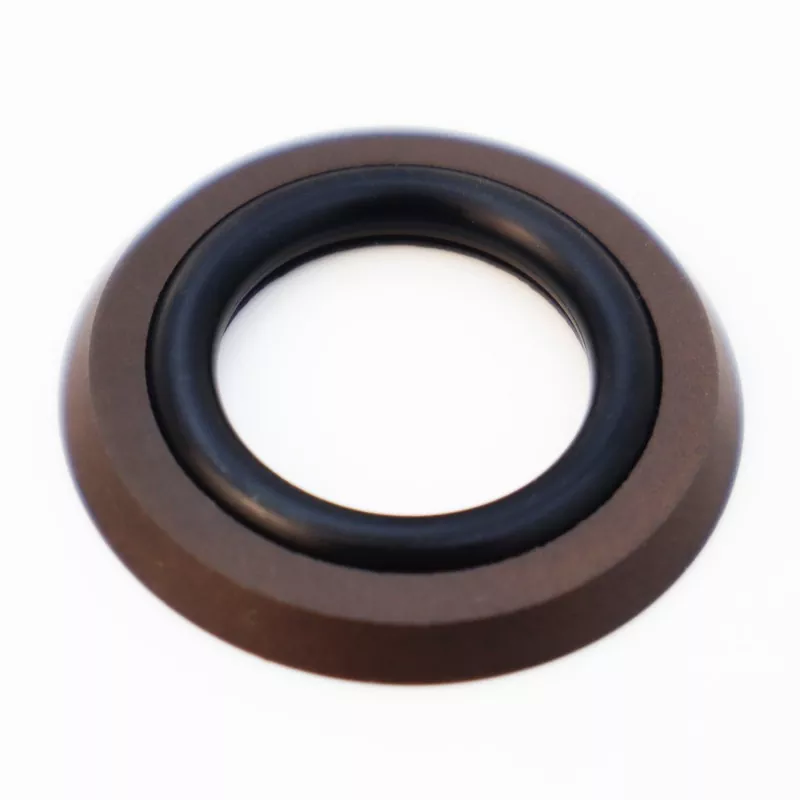

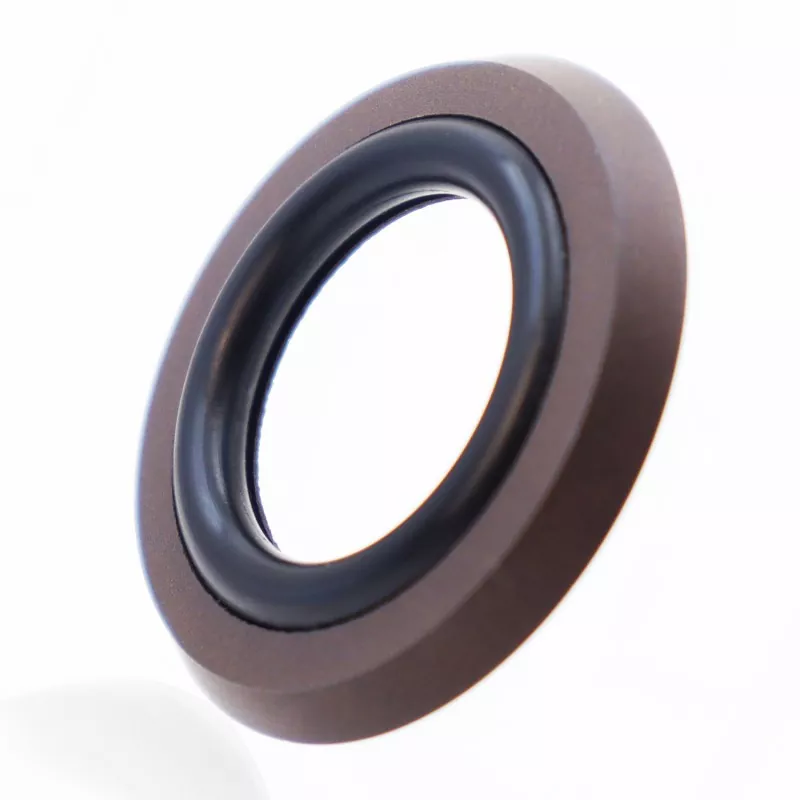

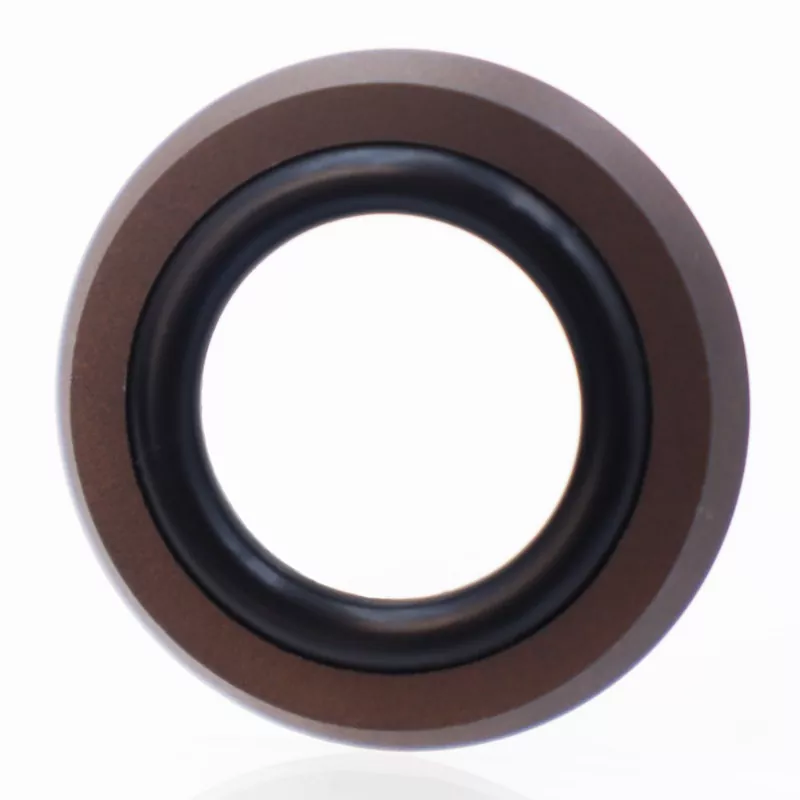

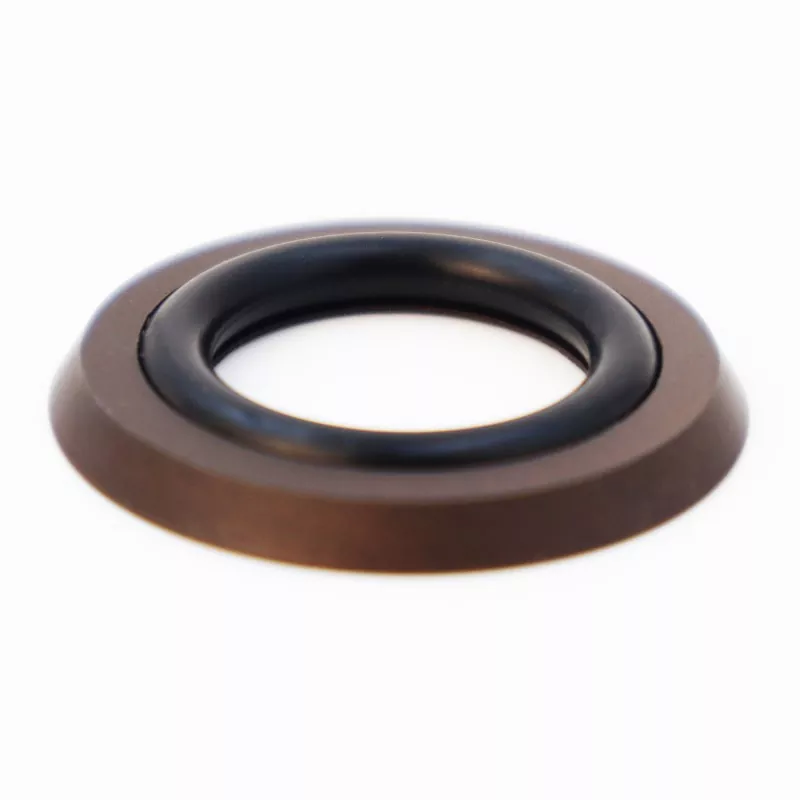

अक्षीय फूट प्रकार एकत्रित सीलमध्ये भरलेल्या PTFE आणि रबर ओ-रिंगने बनवलेल्या पायाच्या आकाराची सीलिंग रिंग असते. हे अक्षीय (एंड-फेस) आणि फ्लँज सील सारख्या दिशाहीन स्थिर सीलिंग अनुप्रयोगांसाठी डिझाइन केलेले आहे. प्रमुख वैशिष्ट्यांमध्ये दीर्घ सेवा जीवन, उत्कृष्ट सीलिंग कार्यप्रदर्शन, उच्च आणि अति-उच्च दाबांना प्रतिकार आणि कमीतकमी स्थापनेची जागा आवश्यक असलेली कॉम्पॅक्ट डिझाइन समाविष्ट आहे; हे हायड्रॉलिक सीलिंग अनुप्रयोगांसाठी देखील योग्य आहे. दोन आवृत्त्यांमध्ये उपलब्ध: RC2875-A (अंतर्गत दाबासाठी) आणि RC2875-B (बाह्य दाबासाठी).
त्याची कॉम्पॅक्ट रचना अरुंद इंस्टॉलेशन ग्रूव्हमध्ये बसते, ज्यामुळे उपकरणे गळती होण्याचा धोका लक्षणीयरीत्या कमी होतो. तपशीलांची संपूर्ण श्रेणी स्टॉकमध्ये उपलब्ध आहे आणि आम्ही जागतिक खरेदीदारांकडून चौकशी आणि नमुना ऑर्डरचे स्वागत करतो.
|
दाब (MPa) |
तापमान (°C) |
गती (m/s) |
मध्यम |
|
≤60 |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
खनिज-आधारित हायड्रॉलिक तेले, आग-प्रतिरोधक द्रव (HFA/HFB), पाणी इ. |
|
-20 ते +200 (एफकेएम ओ-रिंगसह) |

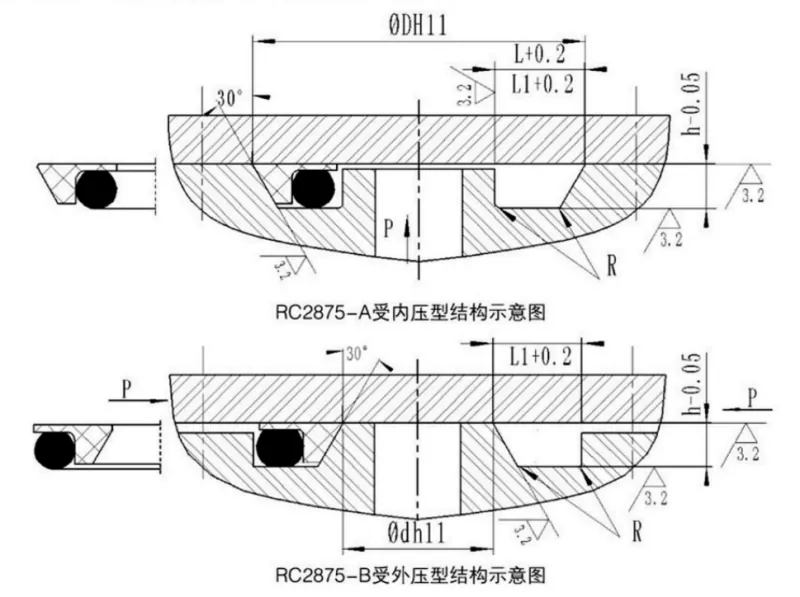

या सीलमध्ये पायाच्या आकाराचे प्रोफाइल आणि ओ-रिंग असलेली सुधारित PTFE सील रिंग असते. दबावाखाली, सीलची पकड वाढवते—म्हणजे दबाव जितका जास्त तितका सीलिंग कार्यप्रदर्शन चांगले. स्लाइड रिंगच्या फूट-आकाराच्या बाजूच्या फ्लँज डिझाइनबद्दल धन्यवाद, ओ-रिंग बाहेर पडण्यापासून प्रतिबंधित आहे, ज्यामुळे सील उच्च आणि अति-उच्च दाबांना तोंड देऊ शकते.
पॅरामीटर श्रेणीतील सर्व तपशील उपलब्ध आहेत.
|
बाह्य व्यास श्रेणी D H11 |
खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
चर रुंदी L1 + 0.2 दबाव > 100 MPa |
कोपरा त्रिज्या Rmax |
ओ-रिंग वायर व्यास करा |
|
१७~५० |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
५१~१२७ |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
१२८~४९९ |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
५००~१६०० |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
पॅरामीटर श्रेणीतील सर्व तपशील उपलब्ध आहेत.
|
आतील व्यास श्रेणी dh11 |
खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
चर रुंदी L1 + 0.2 दबाव > 100 MPa |
कोपरा त्रिज्या Rmax |
ओ-रिंग वायर व्यास करा |
|
५~४० |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
४१~१२७ |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
१२८~४९९ |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
५००~१६०० |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
