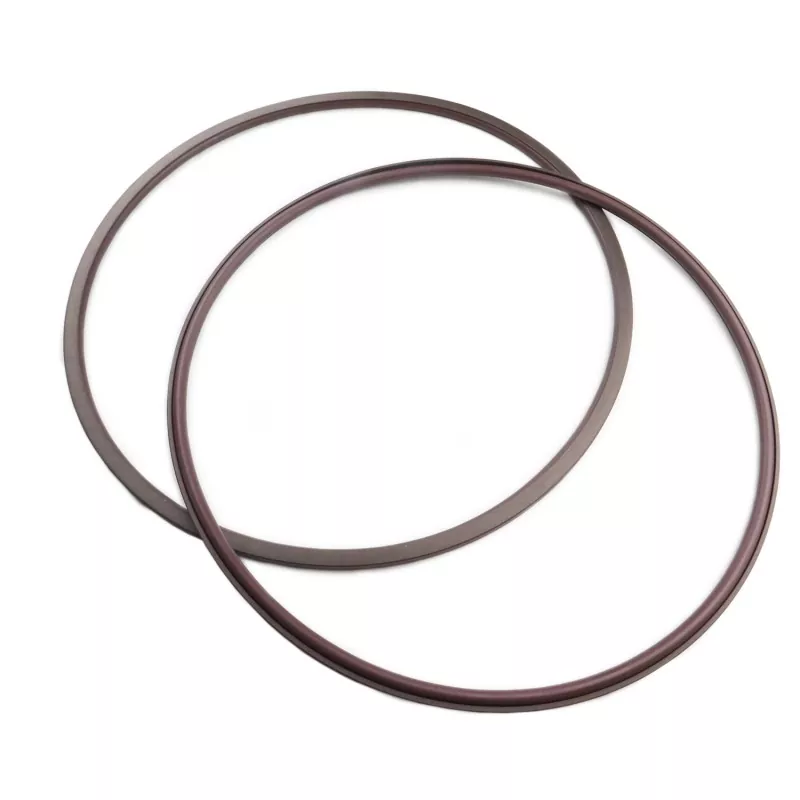

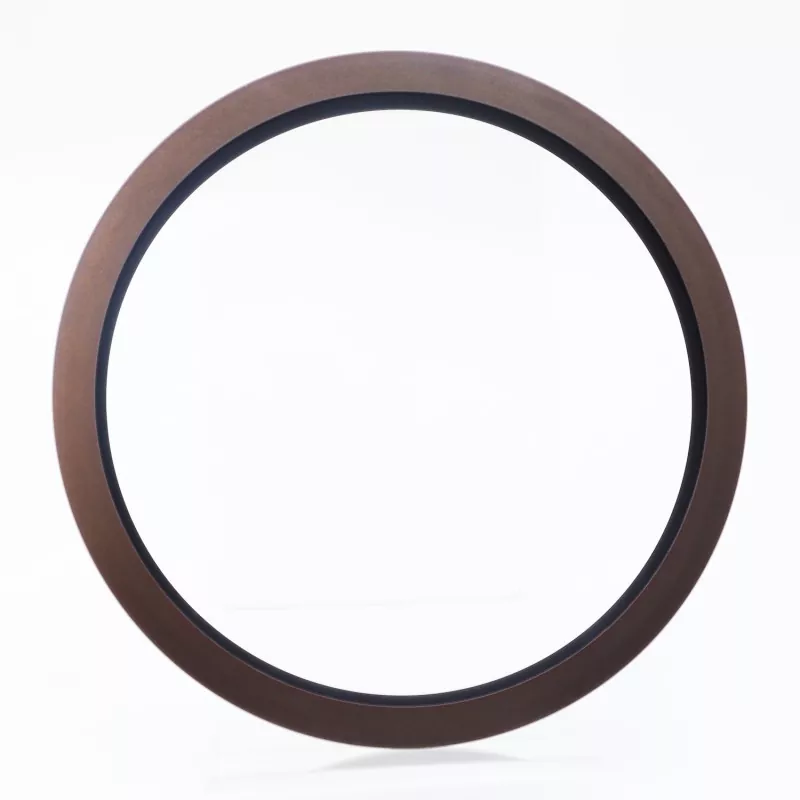

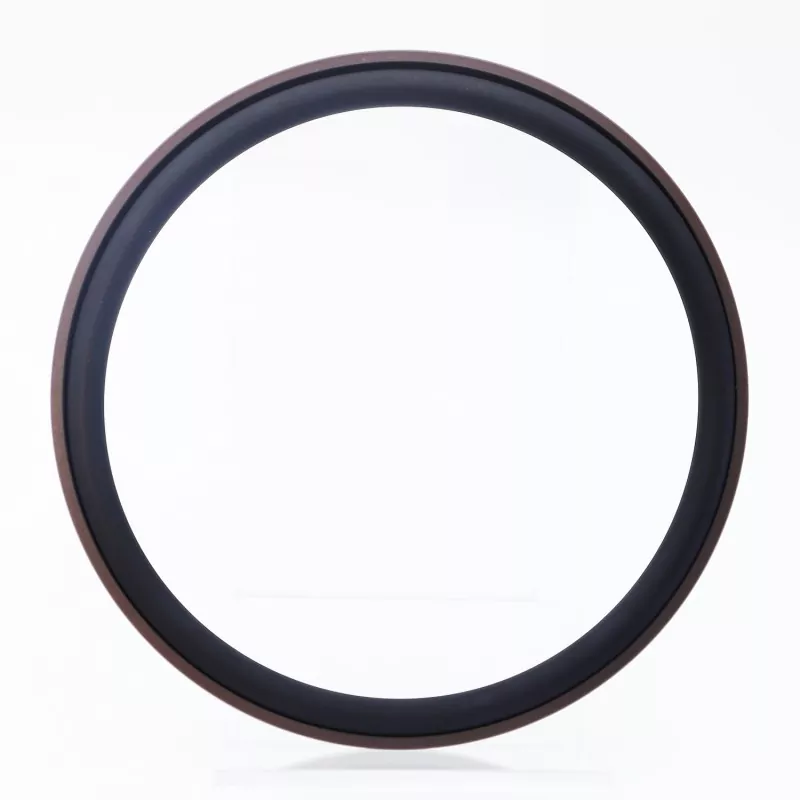

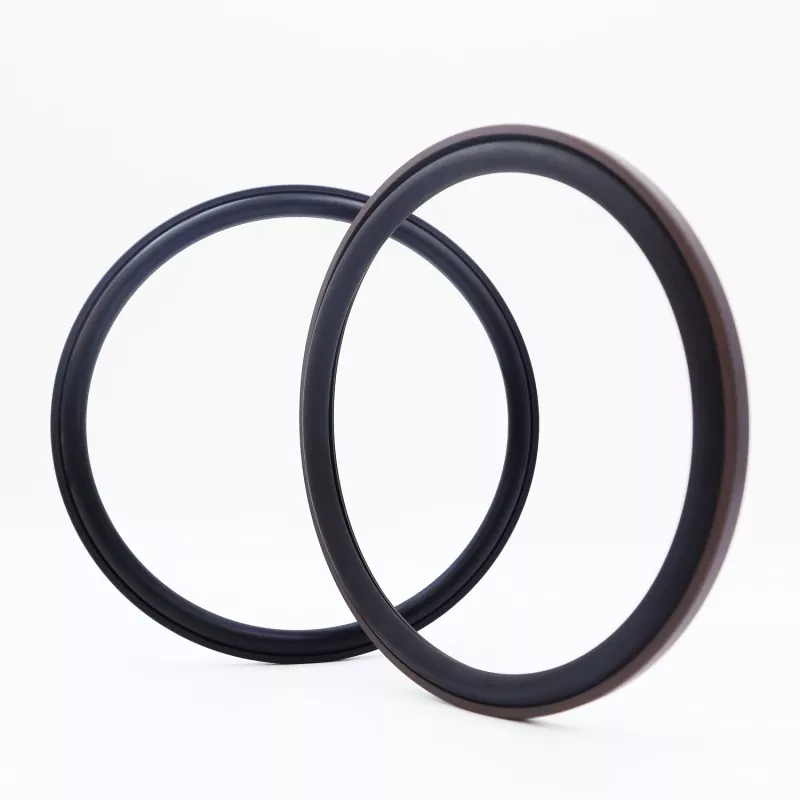

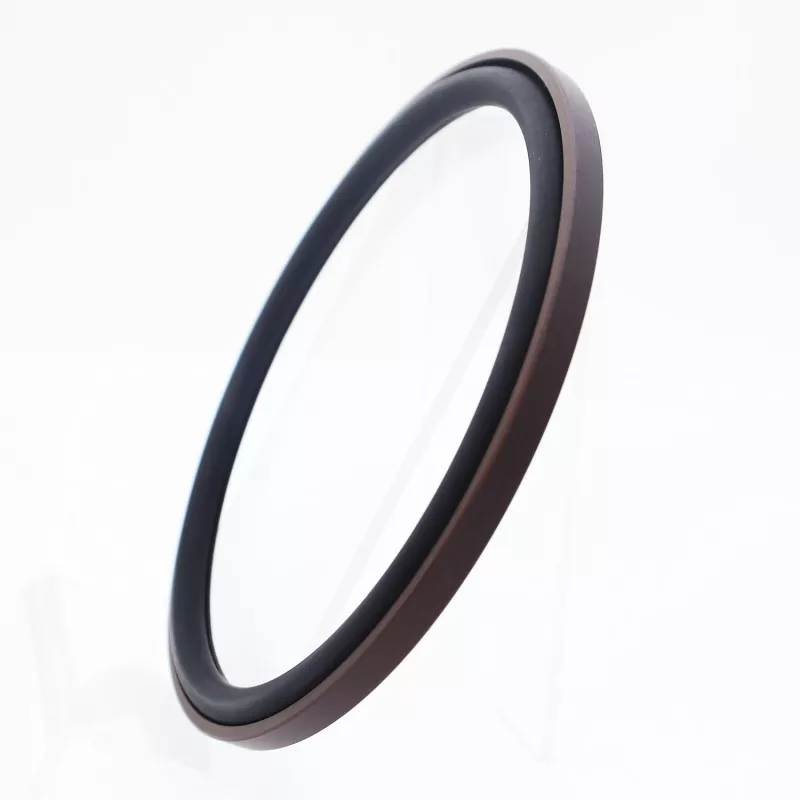

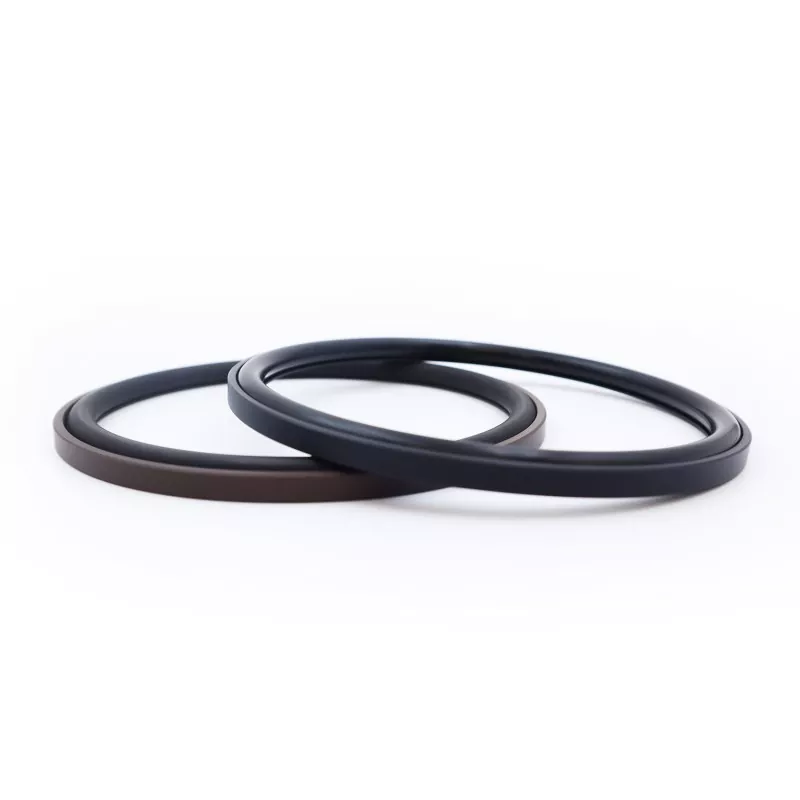

अक्षीय स्टेप एकत्रित सीलमध्ये भरलेल्या PTFE आणि रबर ओ-रिंगने बनविलेले काटकोन सीलिंग रिंग असते; हे अक्षीय (एंड-फेस) आणि फ्लँज सील सारख्या दिशाहीन स्थिर सीलिंग अनुप्रयोगांसाठी डिझाइन केलेले आहे. यात दीर्घ सेवा जीवन, उत्कृष्ट सीलिंग कार्यप्रदर्शन, उच्च आणि अति-उच्च दाबांना प्रतिकार आणि कॉम्पॅक्ट स्ट्रक्चरल फूटप्रिंट; हे पाणी-दाब सीलिंग अनुप्रयोगांसाठी देखील योग्य आहे. हे दोन आवृत्त्यांमध्ये उपलब्ध आहे: RC2871-A (अंतर्गत दाबासाठी) आणि RC2871-B (बाह्य दाबासाठी).
ओ-रिंगच्या प्री-कॉम्प्रेशनद्वारे व्युत्पन्न केलेल्या सतत पकडीच्या शक्तीद्वारे प्रभावी सीलिंग साध्य केले जाते, एक स्वयं-उर्जा देणारा सीलिंग प्रभाव प्रदान करते जेथे मध्यम दाब वाढल्याने सीलिंग कार्यप्रदर्शन सुधारते. सीलिंग रिंगच्या बाजूला फ्लँग केलेले डिझाइन ओ-रिंग एक्सट्रूझनला प्रभावीपणे प्रतिबंधित करते, ज्यामुळे ते पाणी-दाब सीलिंग वातावरणाशी सुसंगत राहून उच्च-दाब आणि अति-उच्च-दाब परिस्थिती सहजपणे हाताळू शकते.
|
दाब (MPa) |
तापमान (°C) |
गती (m/s) |
मध्यम |
|
≤३०० |
-35 ते +100 (NBR ओ-रिंगसह) |
- |
हायड्रॉलिक तेल, इमल्शन, पाणी इ. |
|
-20 ते +200 (एफकेएम ओ-रिंगसह) |
या सीलमध्ये काटकोन PTFE सीलिंग रिंग आणि ओ-रिंग असते; ओ-रिंग प्री-कॉम्प्रेशन प्रदान करते, सील मिळविण्यासाठी आवश्यक क्लॅम्पिंग फोर्स तयार करते. दबावाखाली, हे क्लॅम्पिंग फोर्स वाढते—म्हणजे दबाव जितका जास्त तितका सीलिंग कार्यप्रदर्शन चांगले. स्लिपर रिंगच्या साइड-फ्लँज डिझाइनबद्दल धन्यवाद, ओ-रिंगला बाहेर काढण्यापासून प्रतिबंधित केले जाते, ज्यामुळे सील उच्च दाबांना तोंड देऊ शकते.
पॅरामीटर श्रेणीतील सर्व तपशील उपलब्ध आहेत.
|

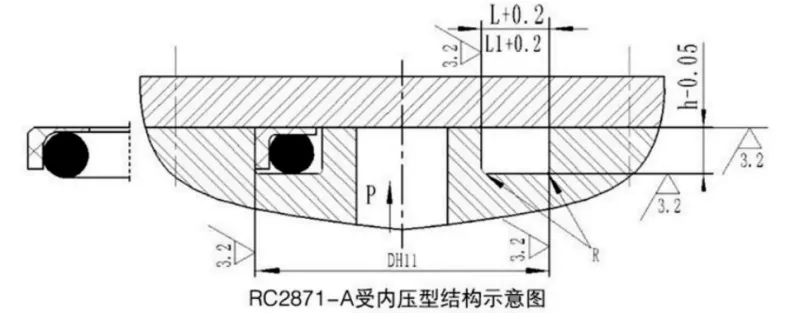

बाह्य व्यास श्रेणी D H11 |
खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
चर रुंदी L1 + 0.2 दाब > 80 MPa |
कोपरा त्रिज्या Rmax |
ओ-रिंग वायर व्यास करा |
|
१२~३० |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
३१~५० |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
५१~१२७ |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
१२८~४९९ |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
५००~१६०० |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
पॅरामीटर श्रेणीतील सर्व तपशील उपलब्ध आहेत.
|

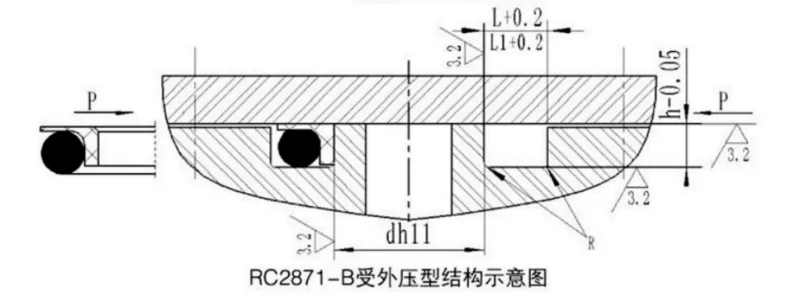

आतील व्यास श्रेणी dh11 |
खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
चर रुंदी L1 + 0.2 दाब > 80 MPa |
कोपरा त्रिज्या Rmax |
ओ-रिंग वायर व्यास करा |
|
५~३० |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
३१~५० |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
५१~१२७ |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
१२८~४९९ |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
५००~१६०० |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
