अक्षीय सी-प्रकार एकत्रित सील

अक्षीय स्थिर फ्लँज सीलिंग गरजांसाठी, रुईचेन सीलिंग मधील RC2872 अक्षीय C-प्रकार संयुक्त सील ही पसंतीची निवड आहे. प्रकार A (अंतर्गत दाब) आणि प्रकार B (बाह्य दाब) कॉन्फिगरेशनमध्ये उपलब्ध, हे फ्लँजच्या टोकांवर एकदिशात्मक स्थिर सीलिंग अनुप्रयोगांसाठी डिझाइन केलेले आहे. त्याची दुहेरी बाजू राखून ठेवणारी फ्लँज रचना ओ-रिंग एक्सट्रूजन अयशस्वी होण्याचा धोका दूर करते, तर अंतर्निहित दाब-उर्जित सीलिंग यंत्रणा उत्कृष्ट दाब प्रतिरोध सुनिश्चित करते, ज्यामुळे ते पाणी-दाब सीलिंग आवश्यकतांसाठी आदर्श बनते.

चौकशी पाठवा

उत्पादन वर्णन

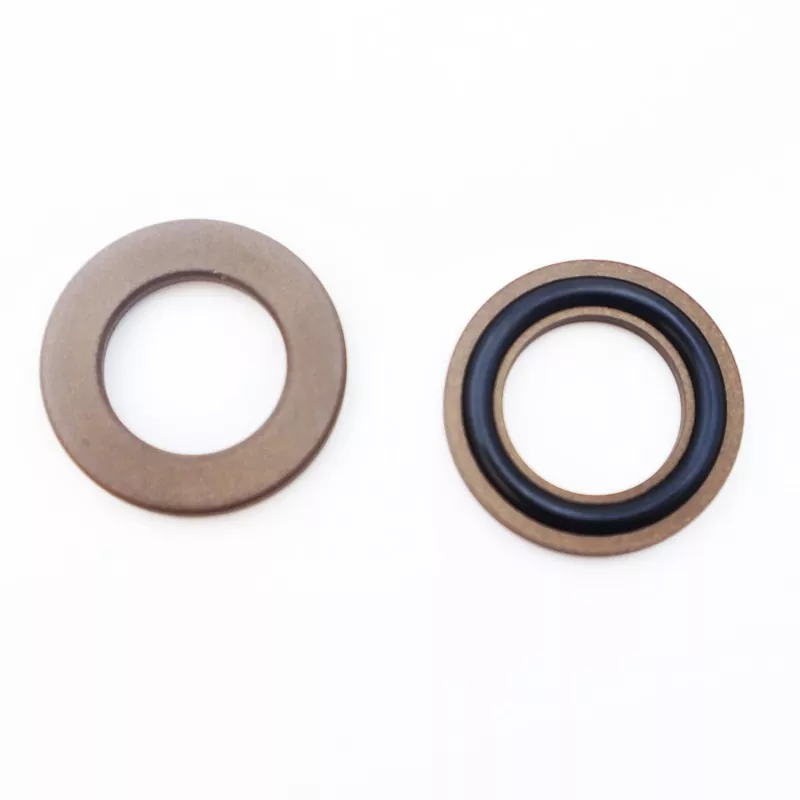

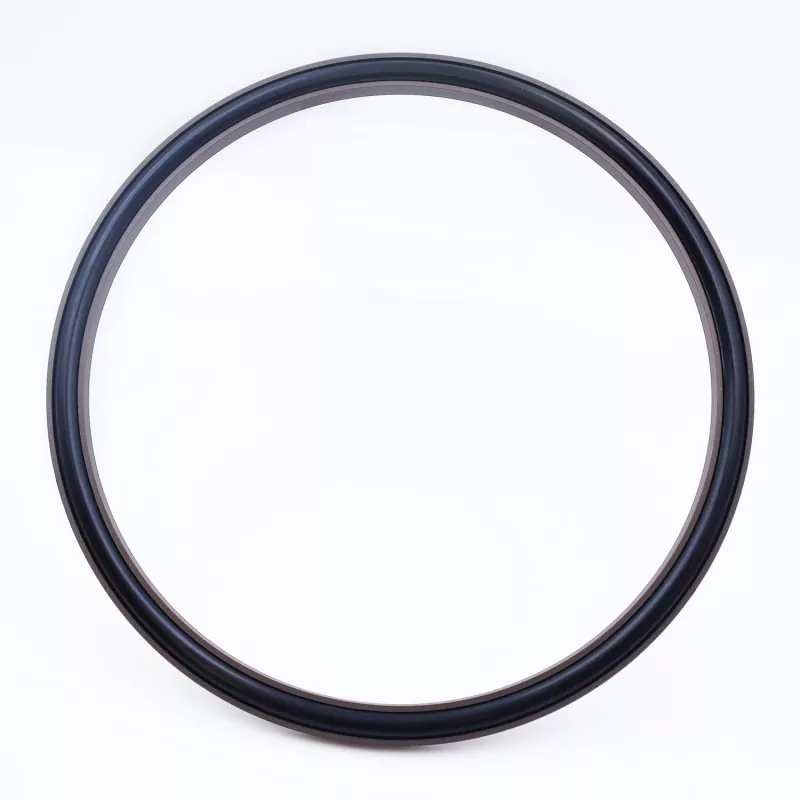

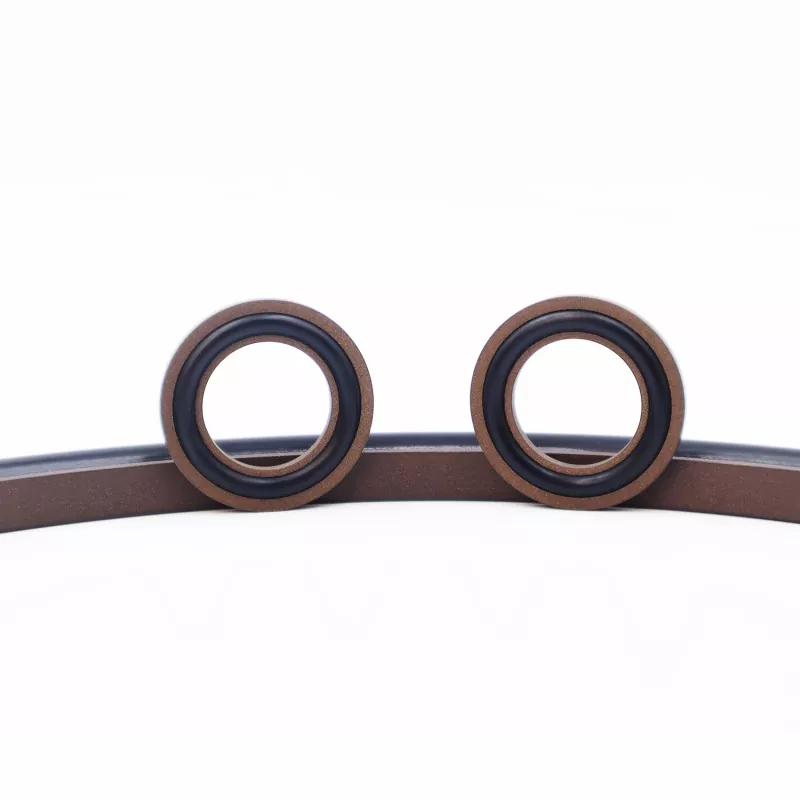

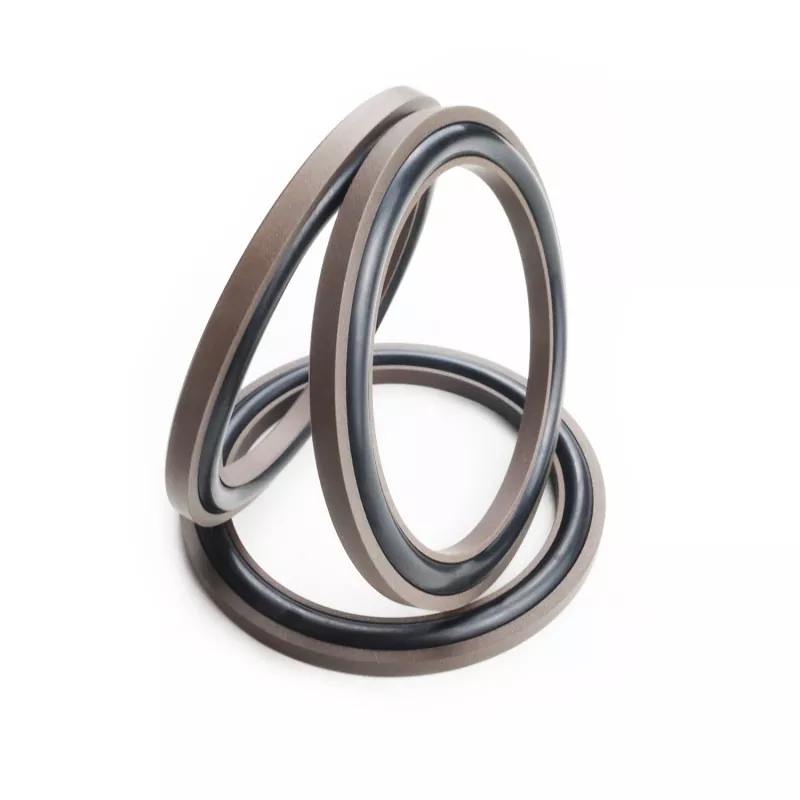

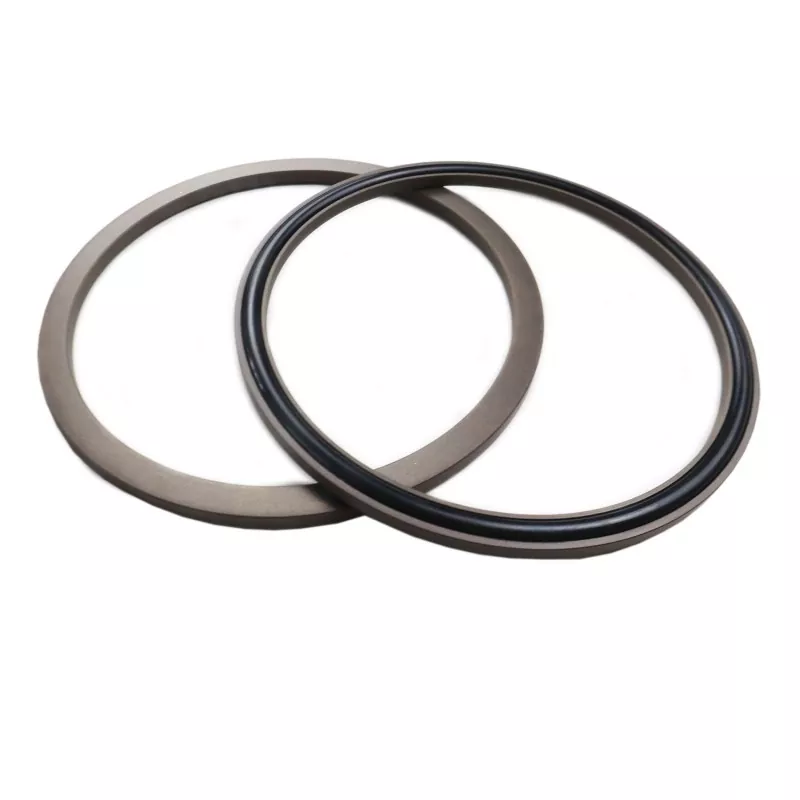

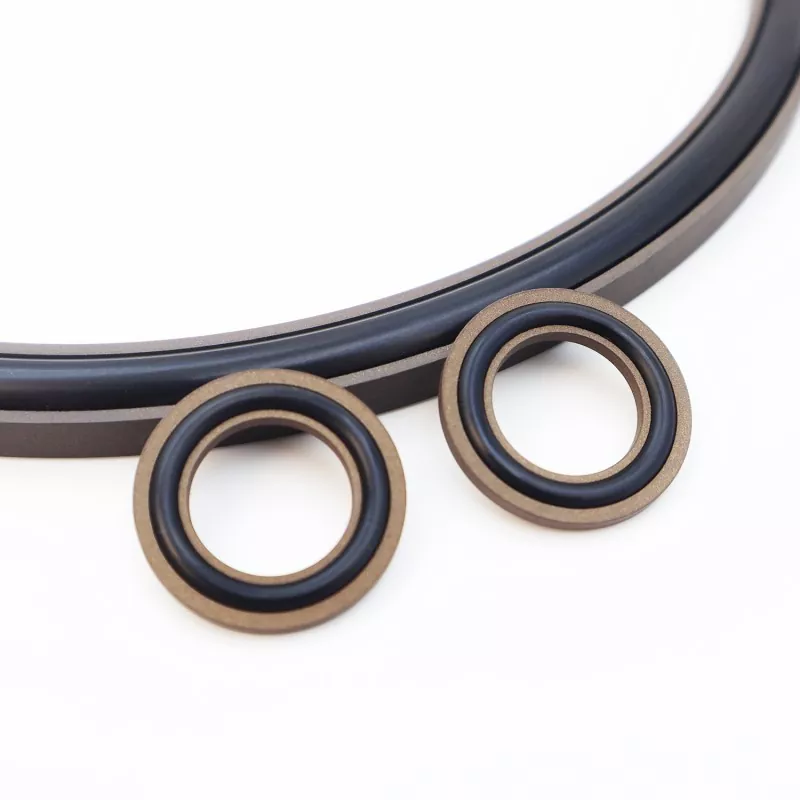

अक्षीय सी-टाइप एकत्रित सीलमध्ये भरलेल्या PTFE आणि रबर ओ-रिंगने बनविलेले सी-आकाराचे सीलिंग रिंग असते; हे अक्षीय (एंड-फेस) आणि फ्लँज सील सारख्या स्थिर सीलिंग अनुप्रयोगांसाठी डिझाइन केलेले आहे. मुख्य वैशिष्ट्यांमध्ये दीर्घ सेवा आयुष्य, उत्कृष्ट सीलिंग कार्यप्रदर्शन, उच्च-दाब प्रतिरोध आणि कॉम्पॅक्ट स्ट्रक्चरल फूटप्रिंट यांचा समावेश आहे; हे हायड्रॉलिक सीलिंग अनुप्रयोगांसाठी देखील योग्य आहे. दोन आवृत्त्यांमध्ये उपलब्ध: RC2872-A (अंतर्गत दाबासाठी) आणि RC2872-B (बाह्य दाबासाठी).

कॉम्पॅक्ट डिझाईन मर्यादित जागेत स्थापना सुलभ करते, दीर्घकालीन ऑपरेशन दरम्यान विश्वसनीय सीलिंग आणि विस्तारित सेवा आयुष्य सुनिश्चित करते. तांत्रिक निवड, किंमत चौकशी आणि मोठ्या प्रमाणात ऑर्डरिंगसह जागतिक खरेदीदारांना प्रदान केलेल्या सेवांसह तपशीलांची संपूर्ण श्रेणी स्टॉकमध्ये उपलब्ध आहे.

लागू ऑपरेटिंग अटी

दाब (MPa)	तापमान (°C)	गती (m/s)	मध्यम
≤१००	-35 ते +100 (NBR ओ-रिंगसह)	-	हायड्रॉलिक तेल, इमल्शन, पाणी इ.
	-20 ते +200 (एफकेएम ओ-रिंगसह)

तत्त्व आणि अर्ज

या सीलमध्ये सी-आकाराची पीटीएफई सीलिंग रिंग आणि ओ-रिंग असते; ओ-रिंग प्री-कॉम्प्रेशन प्रदान करते, सील मिळविण्यासाठी आवश्यक क्लॅम्पिंग फोर्स तयार करते. दबावाखाली, हे क्लॅम्पिंग फोर्स वाढते-म्हणजे दबाव वाढला की सील चांगली कामगिरी करते. स्लिपर रिंगच्या डबल-फ्लँज डिझाइनबद्दल धन्यवाद, ओ-रिंग बाहेर पडण्यापासून प्रतिबंधित आहे, ज्यामुळे सील उच्च दाबांना तोंड देऊ शकते.

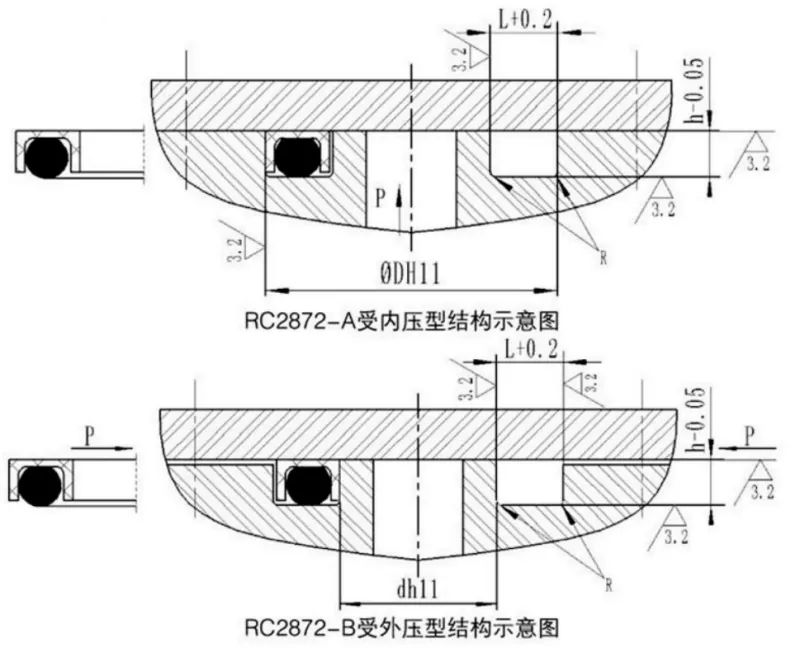

Axial C-Type Combined Seal

तपशील सारणी

1. RC2872-A अंतर्गत दाब-प्रतिरोधक प्रकार तपशील सारणी

पॅरामीटर श्रेणीतील सर्व तपशील उपलब्ध आहेत.

बाह्य व्यास श्रेणी D H11	खोबणीची खोली h-0.05	खोबणीची रुंदी L+0.2	कोपरा त्रिज्या Rmax	ओ-रिंग वायर व्यास करा
१५~३०	2.35	5.5	0.4	2.65
३१~५०	3.10	6.6	0.4	3.55
५१~१२७	4.65	9.6	0.5	5.30
१२८~४९९	6.25	11.7	0.6	7.00
५००~१६००	7.5	13.6	0.7	8.60

2. RC2872-B बाह्य दाब प्रकार: तपशील सारणी

पॅरामीटर श्रेणीतील सर्व तपशील उपलब्ध आहेत.

आतील व्यास श्रेणी d h11	खोबणीची खोली h-0.05	खोबणीची रुंदी L+0.2	कोपरा त्रिज्या Rmax	ओ-रिंग वायर व्यास करा
५~३०	2.35	5.5	0.4	2.65
३१~५०	3.10	6.6	0.4	3.55
५१~१२७	4.65	9.6	0.5	5.30
१२८~४९९	6.25	11.7	0.6	7.00
५००~१६००	7.5	13.6	0.7	८.६०
