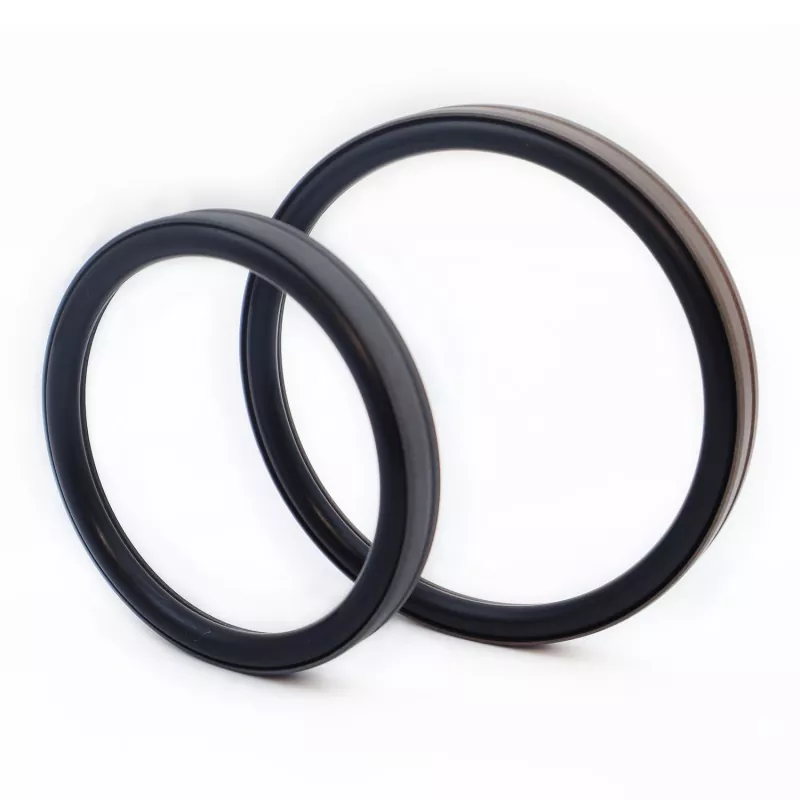

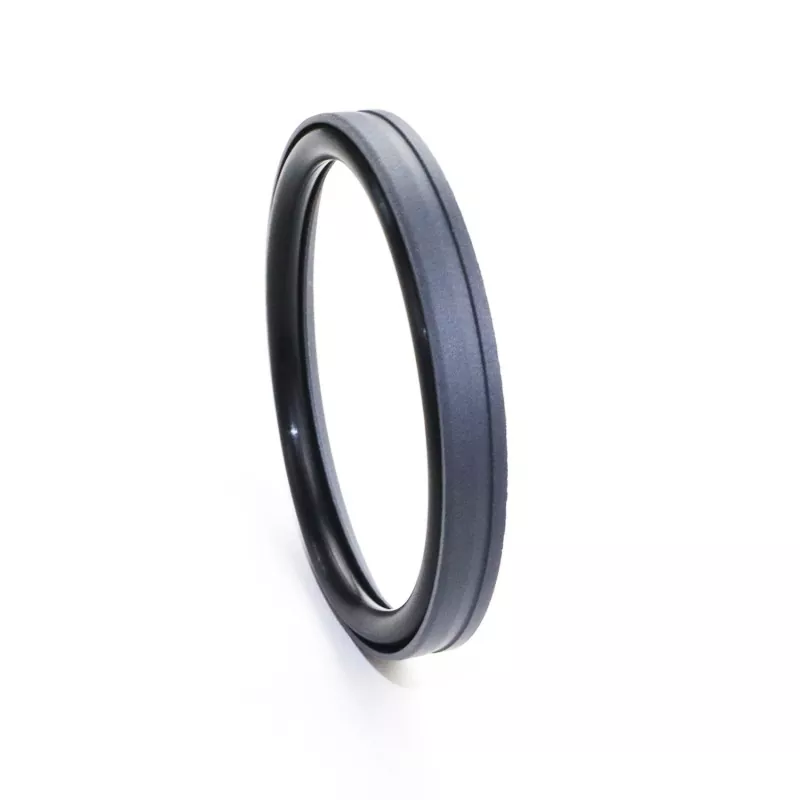

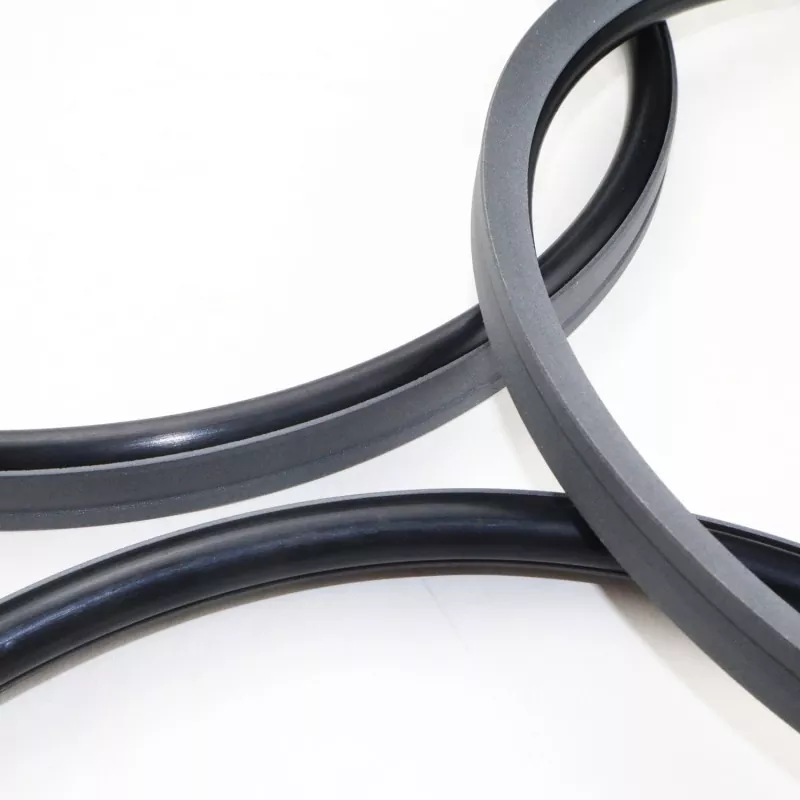

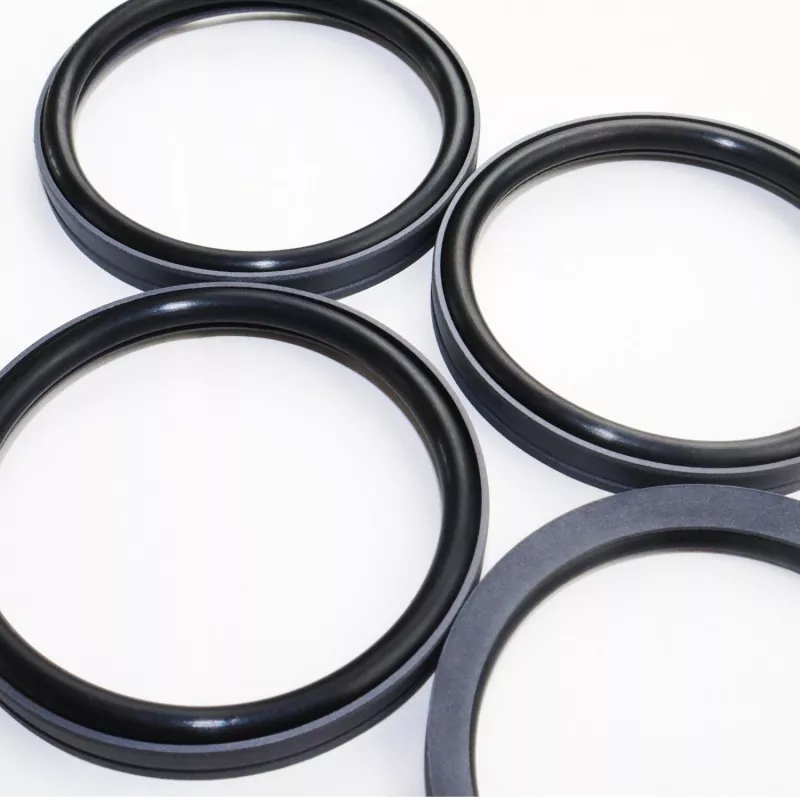

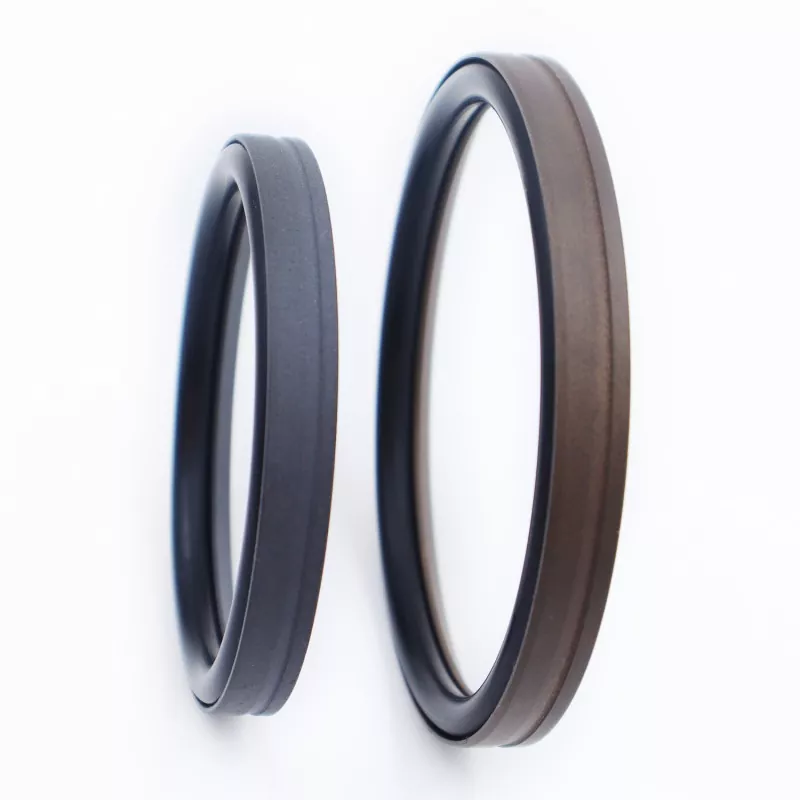

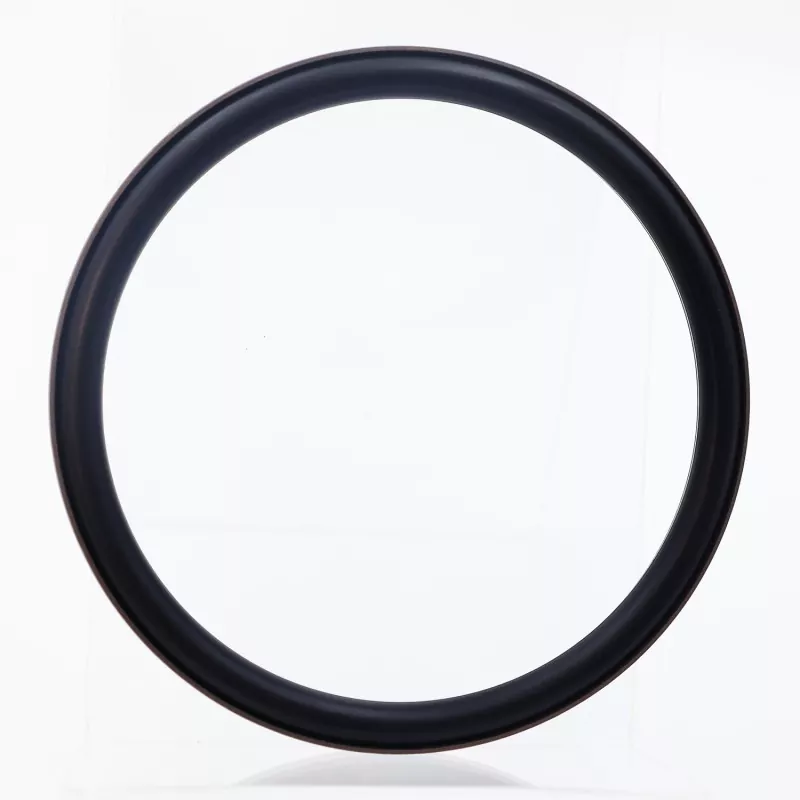

बोर फूट प्रकार संयुक्त सीलमध्ये PTFE (किंवा PTFE संमिश्र) आणि रबर ओ-रिंगने बनलेली पाय-आकाराची सीलिंग रिंग असते; हे हायड्रॉलिक आणि वायवीय परस्परपूरक अनुप्रयोगांमध्ये एकल-अभिनय सीलिंगसाठी डिझाइन केलेले आहे. हे जुळणाऱ्या O-रिंग (GB1235 मानकांशी सुसंगत) वर आधारित RC53 आणि RC54 मालिकेत वर्गीकृत केले आहे. सीलिंग रिंगच्या पातळ-ओठ डिझाइनबद्दल धन्यवाद, ते उत्कृष्ट फॉलो-अप नुकसान भरपाई आणि उत्कृष्ट सीलिंग कार्यप्रदर्शन देते. हे उच्च आणि कमी-दबाव अशा दोन्ही परिस्थितींमध्ये चांगले कार्य करते, "स्टिक-स्लिप" (क्रॉलिंग) शिवाय कार्य करते, दीर्घकालीन तेल-मुक्त सीलिंगला समर्थन देते आणि उच्च-दाब सिलेंडर पिस्टनसाठी मोठ्या प्रमाणावर वापरले जाते.
पायाच्या आकाराच्या सीलिंग पृष्ठभागावरील पाचर-आकाराचे खोबणी घर्षण कमी करताना सीलिंगची अखंडता आणि दूषित होण्याचा प्रतिकार वाढवते. स्ट्रक्चरल डिझाइनमुळे सीलची दाब सहन करण्याची क्षमता देखील सुधारते. सामान्यतः, ते बंद खोबणीमध्ये स्थापनेसाठी योग्य नाही.
1. दोन्ही हायड्रॉलिक आणि वायवीय अनुप्रयोगांसाठी योग्य;
2. उच्च आणि कमी-दबाव अशा दोन्ही परिस्थितीत उत्कृष्ट सीलिंग कार्यप्रदर्शन;
3. कमी घर्षण, कमीत कमी ब्रेकअवे प्रतिकार, गुळगुळीत गती, समान गतिमान आणि स्थिर घर्षण आणि कोणतीही स्टिक-स्लिप नाही;
4. दीर्घ सेवा जीवन; तेल-मुक्त स्नेहन अनुप्रयोगांसाठी योग्य;
5. उच्च-दाब आणि अति-उच्च-दाब सीलिंगसाठी योग्य;
मर्यादा मूल्ये एकाच वेळी येऊ नयेत.
|
दाब (MPa) |
तापमान (°C) |
गती मी/से |
मीडिया |
|
≤१०० |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
खनिज-आधारित हायड्रॉलिक तेले, आग-प्रतिरोधक द्रव (HFA/HFB), वायू इ. |
|
-20 ते +180 (एफकेएम ओ-रिंगसह) |
1. सुसंगत ओ-रिंग सामग्रीमध्ये समाविष्ट आहे: R01 Nitrile रबर (NBR), R02 Fluoroelastomer (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; इतर उपलब्ध सामग्रीमध्ये PTFE2, PTFE4 आणि इतर उच्च-कार्यक्षमता प्लास्टिक समाविष्ट आहे.
ऑर्डर मॉडेल: RC53-80x69.6x9.8-PTFE3-R01
बोर व्यास x चर व्यास x चर रुंदी | PTFE3: सुधारित PTFE साहित्य कोड | R01: ओ-रिंग सामग्री कोड
पॅरामीटर श्रेणीतील कोणताही आकार उपलब्ध आहे
|

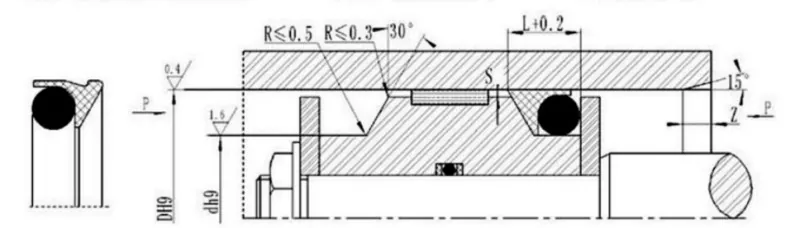

छिद्र श्रेणी D H9 |
चर व्यास d h9 |
खोबणीची रुंदी L+0.2 |
रेडियल क्लीयरन्स Smax |
चांफर झमिन |
ओ-रिंग वायर व्यास करा |
|
|
<40Mpa |
<60Mpa |
|||||
|
१३~२४ |
डी-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
२५~४९ |
डी-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
५०~१२१ |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
१२२~१५०० |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 O-rings सह सुसंगत; निर्दिष्ट श्रेणीतील कोणत्याही आकाराचा पुरवठा केला जाऊ शकतो.
|
छिद्र श्रेणी D H9 |
चर व्यास d h9 |
खोबणीची रुंदी L+0.2 |
रेडियल क्लीयरन्स Smax |
चांफर झमिन |
ओ-रिंग वायर व्यास करा |
|
|
<40Mpa |
<60Mpa |
|||||
|
१२~४९ |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
५०~१६९ |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
१७०~१५०० |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
टीप: दाब >60 MPa साठी, सील बेस एरियावर H8/8 फिट टॉलरन्स वापरला जातो आणि अति-उच्च-दाब सील क्लीयरन्स Smax <0.05 आहे.
