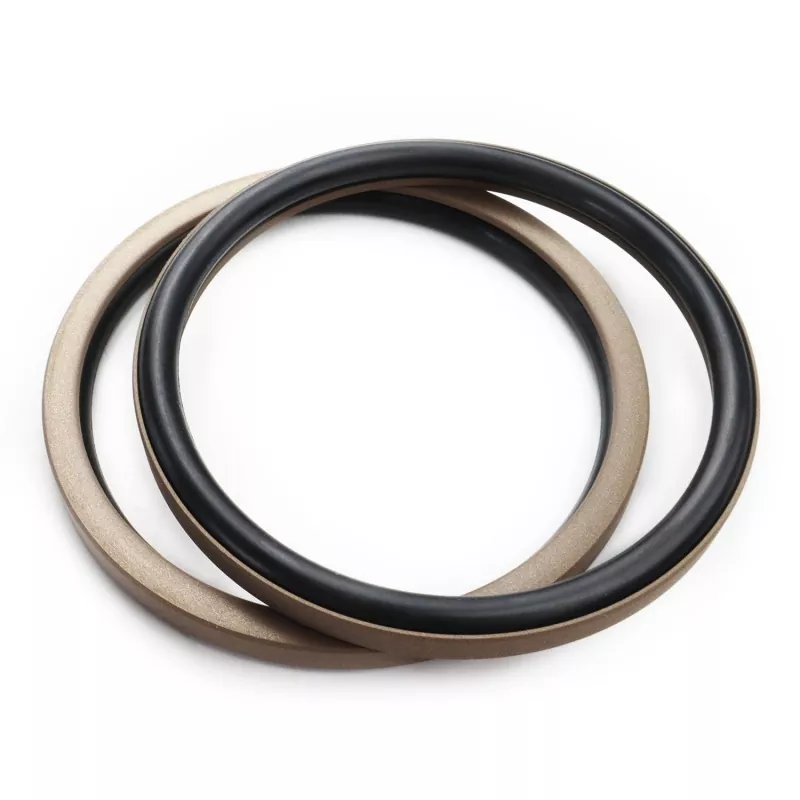

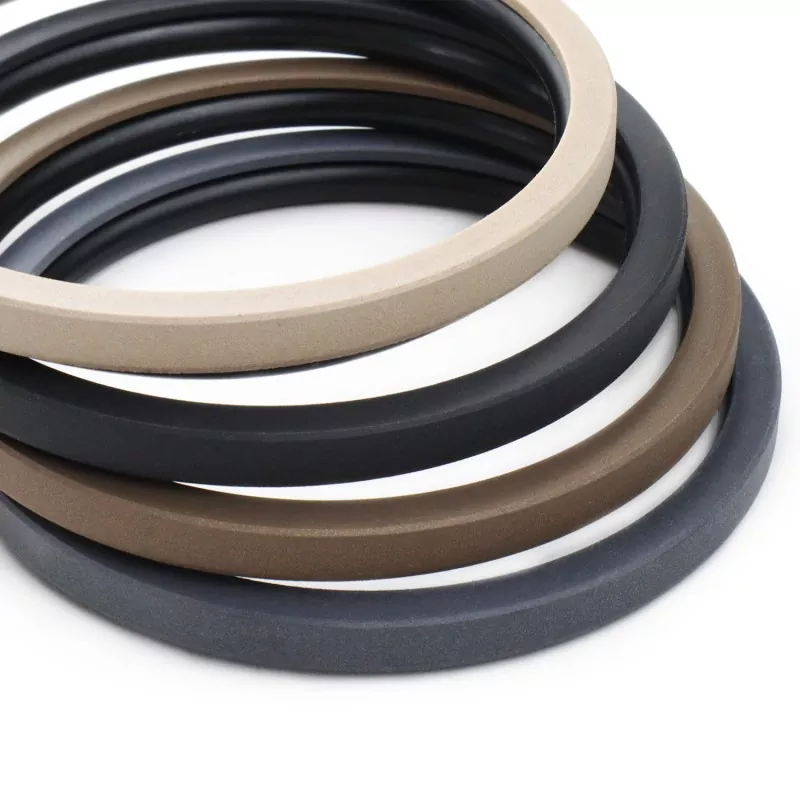

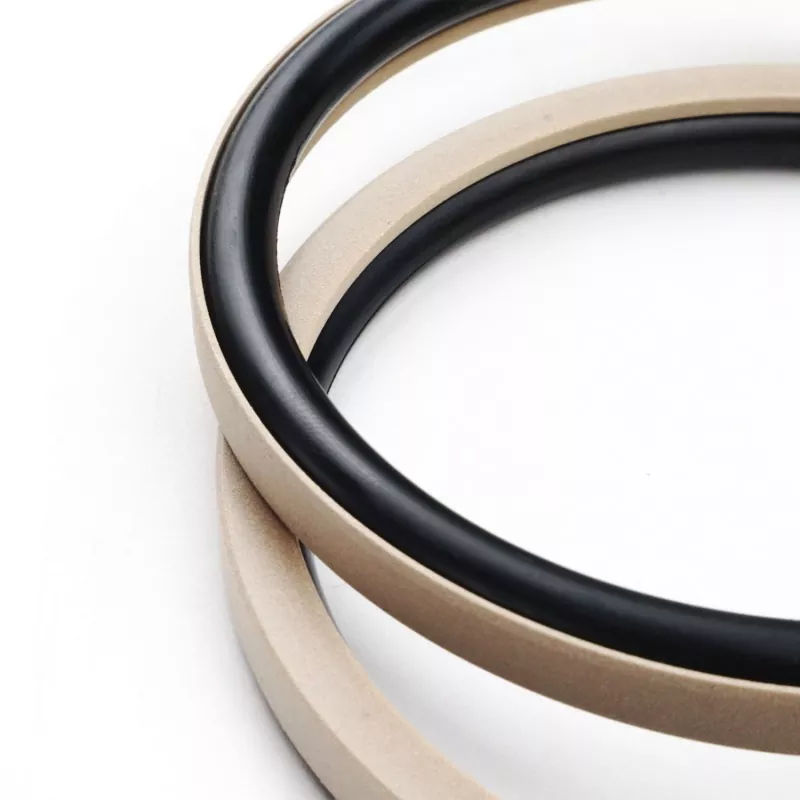

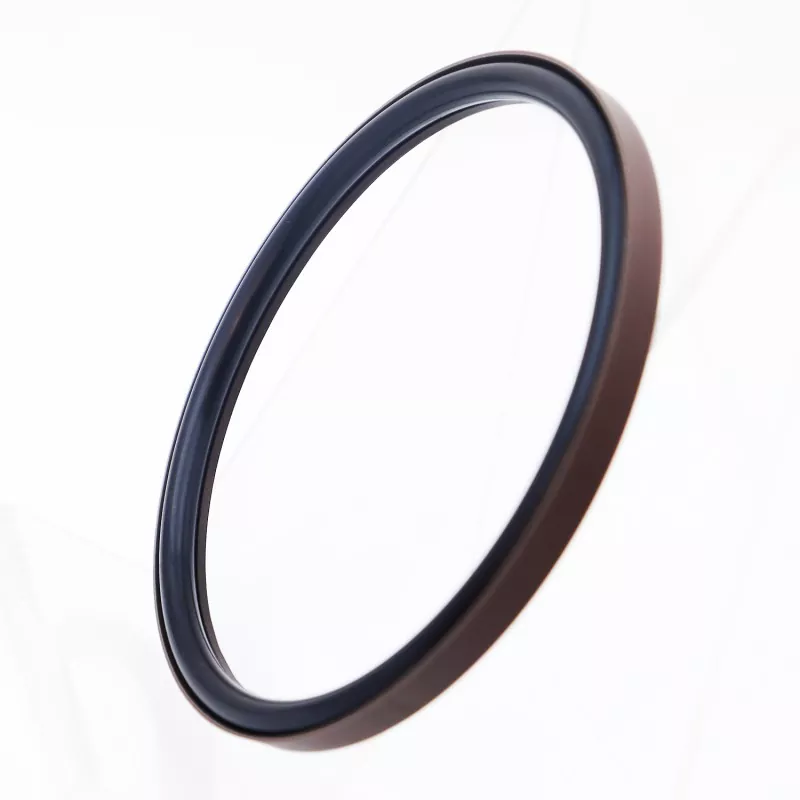

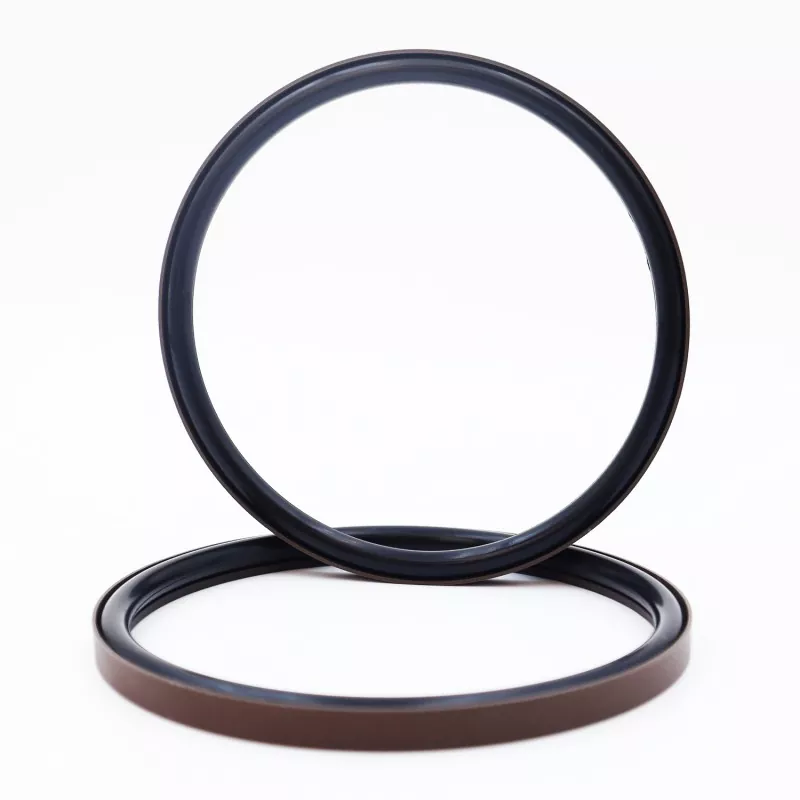

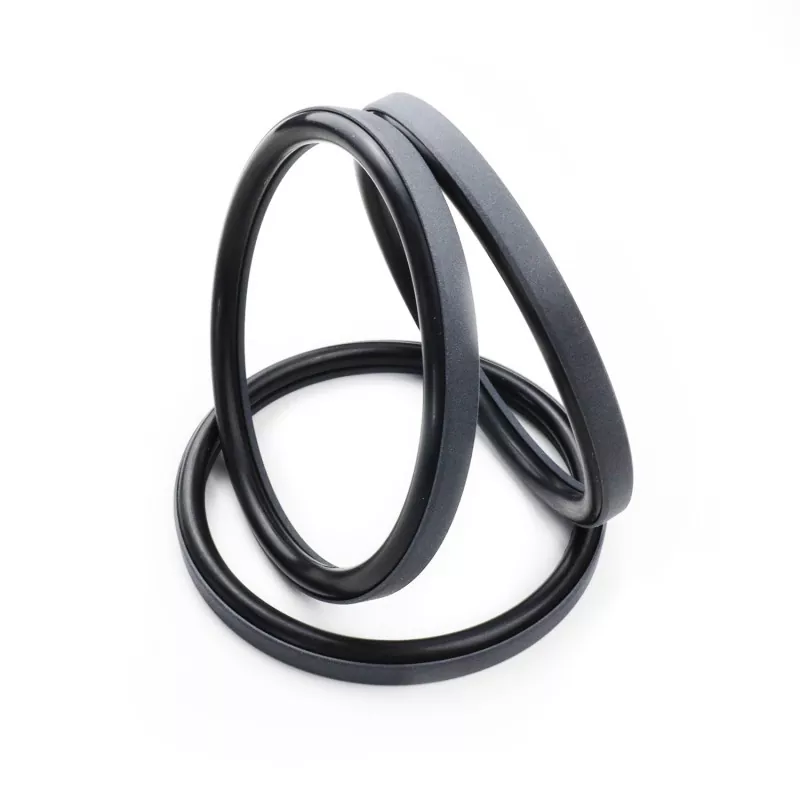

पिस्टनसाठी उजव्या कोनातील एकत्रित सीलमध्ये PTFE (किंवा PTFE संमिश्र) आणि रबर ओ-रिंगने बनलेली काटकोन सीलिंग रिंग असते; हे हायड्रॉलिक आणि वायवीय परस्परपूरक अनुप्रयोगांमध्ये एकल-अभिनय सीलिंगसाठी डिझाइन केलेले आहे. हे जुळणाऱ्या O-रिंग (GB1235 मानकांशी सुसंगत) वर आधारित RC51 आणि RC52 मालिकेत वर्गीकृत केले आहे. उजव्या कोनातील सीलिंग रिंगमध्ये पातळ-ओठ डिझाइन आहे जे उत्कृष्ट फॉलो-अप नुकसान भरपाई क्षमता देते, परिणामी सीलिंग कामगिरी उत्कृष्ट होते.
उत्पादन घर्षण आणि किमान ब्रेकआउट घर्षण कमी गुणांक देते. हे संतुलित डायनॅमिक आणि स्थिर घर्षण सुनिश्चित करते, "स्टिक-स्लिप" (जर्की मोशन) शिवाय सहजतेने कार्य करते, तेल-मुक्त स्नेहन परिस्थितीला समर्थन देते आणि दीर्घ सेवा आयुष्याचा अभिमान बाळगते.
त्याची कॉम्पॅक्ट रचना मानक खोबणीत बसते आणि सुलभ स्थापना आणि देखभाल करण्यास अनुमती देते, ज्यामुळे विविध हायड्रॉलिक सिलेंडर्सच्या पिस्टन असेंब्लीसाठी एक आदर्श सीलिंग पर्याय बनतो.
1. दोन्ही हायड्रॉलिक आणि वायवीय अनुप्रयोगांसाठी योग्य;
2. उच्च- आणि कमी-दाब दोन्ही वातावरणात उत्कृष्ट सीलिंग कार्यप्रदर्शन;
3. कमी घर्षण, किमान ब्रेकआउट घर्षण, गुळगुळीत ऑपरेशन, संतुलित डायनॅमिक आणि स्थिर घर्षण आणि स्टिक-स्लिप नाही;
4. दीर्घ सेवा जीवन; तेल-मुक्त स्नेहन अनुप्रयोगांसाठी योग्य;
5. कॉम्पॅक्ट डिझाइन; स्थापित करणे आणि देखरेख करणे सोपे आहे;
मर्यादा मूल्ये एकाच वेळी येऊ नयेत.
|
दाब (MPa) |
तापमान (°C) |
गती मी/से |
मीडिया |
|
≤७० |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
खनिज-आधारित हायड्रॉलिक तेले, आग-प्रतिरोधक द्रव (HFA/HFB), वायू इ. |
|
-20 ते +180 (एफकेएम ओ-रिंगसह) |
1. सोबत असलेल्या ओ-रिंगसाठी सामग्रीमध्ये हे समाविष्ट आहे: R01 नायट्रिल रबर (NBR), R02 फ्लुरोइलास्टोमर (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; इतर उपलब्ध पर्यायांमध्ये PTFE2, PTFE4 आणि इतर उच्च-कार्यक्षमता प्लास्टिक समाविष्ट आहेत.
ऑर्डर मॉडेल: RC51—80x70x7.6—PTFE3—R01
मॉडेल - सिलेंडर बोर x चर व्यास x चर रुंदी | PTFE3: सुधारित PTFE साहित्य कोड | R01: ओ-रिंग सामग्री कोड
निर्दिष्ट श्रेणींमध्ये तपशील उपलब्ध आहेत.
|
मानक मॉडेल DH9 RC51 |
लाइट-लोड DH9 RC51-Q |
हेवी-ड्यूटी DH9 RC51-Z |

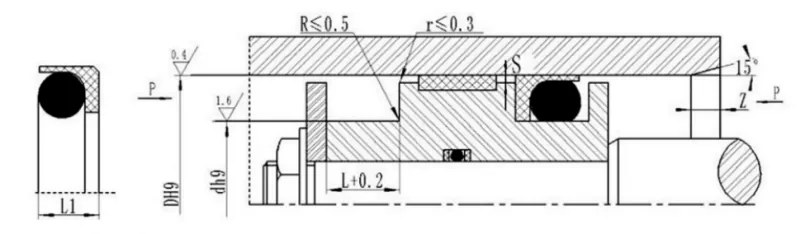

चर व्यास d h9 |
खोबणीची रुंदी L+0.2 |
सीलची उंची L1 |
रेडियल क्लीयरन्स Smax |
चांफर झमिन |
ओ-रिंग वायर व्यास करू |
|
|
<20MPA |
<40MPA |
||||||||
|
८~१२ |
१२.९~२३.९ |
- |
डी-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
१२.९~२३.९ |
२४~४९.९ |
- |
डी-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
२४~४९.९ |
५०~१२१.९ |
१२.९~२३.९ |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
५०~१२१.९ |
१२२~६९०.९ |
२४~४९.९ |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
१२२~६९०.९ |
६९१~९९९ |
५०~१२१.९ |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
६९१~९९९ |
1000~1599 |
१२२~६९०.९ |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥१६०० |
६९१~९९९ |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥१६०० |
- |
1000~1599 |
डी-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
टिपा:1. लाईट-ड्यूटी मालिका 30 मिमी पेक्षा रुंद बंद खोबणीमध्ये स्थापित करणे सोपे आहे.
2. कृपया बंद खोबणीमध्ये स्थापनेबाबत कंपनीचा सल्ला घ्या.
3. 40 MPa पेक्षा जास्त दाबांसाठी, सील बेस क्षेत्रासाठी H8/f8 फिट टॉलरन्स वापरा.
