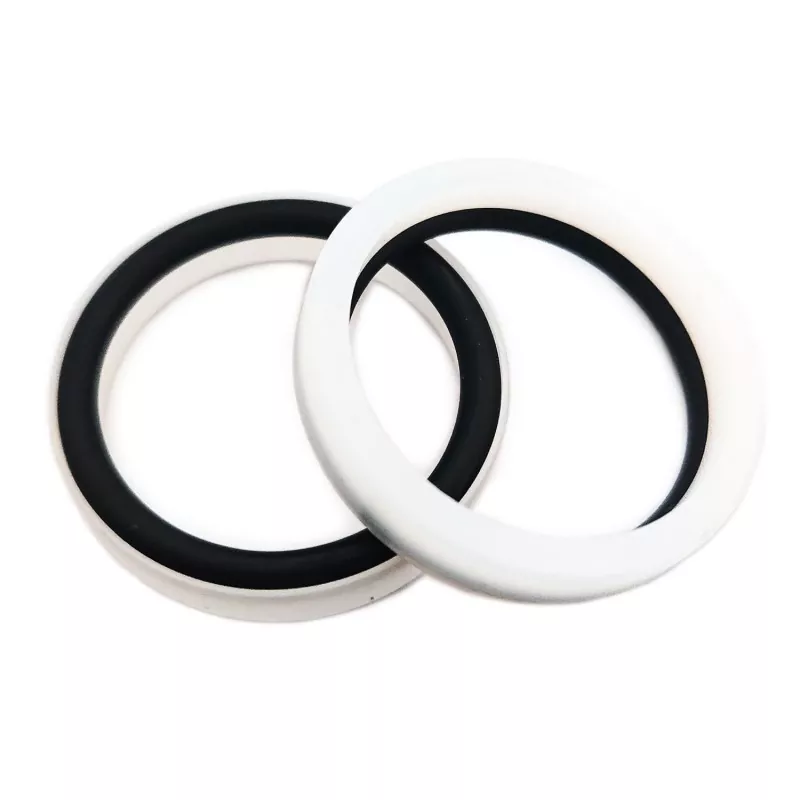

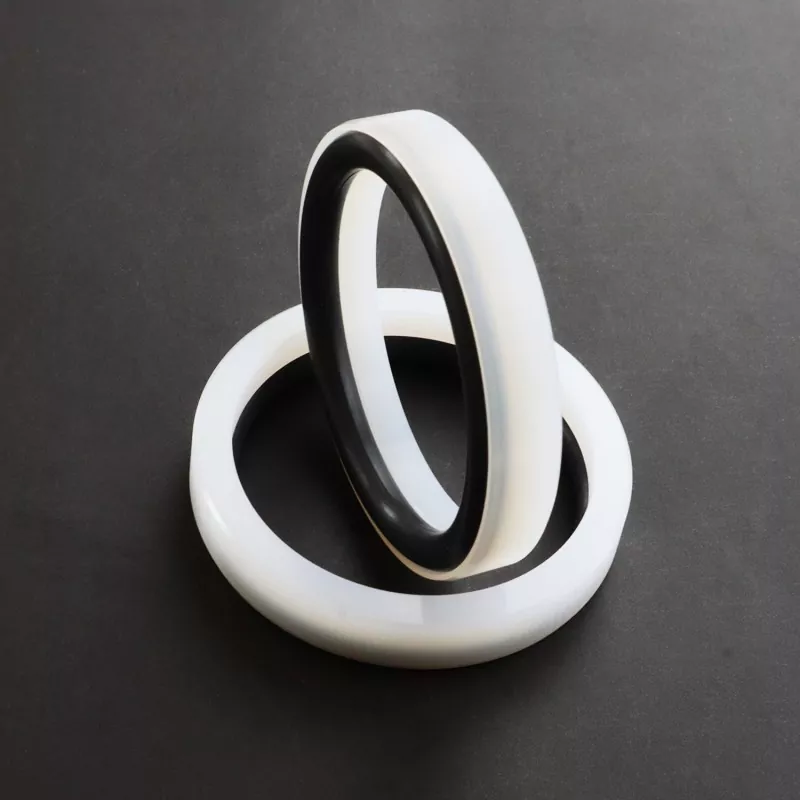

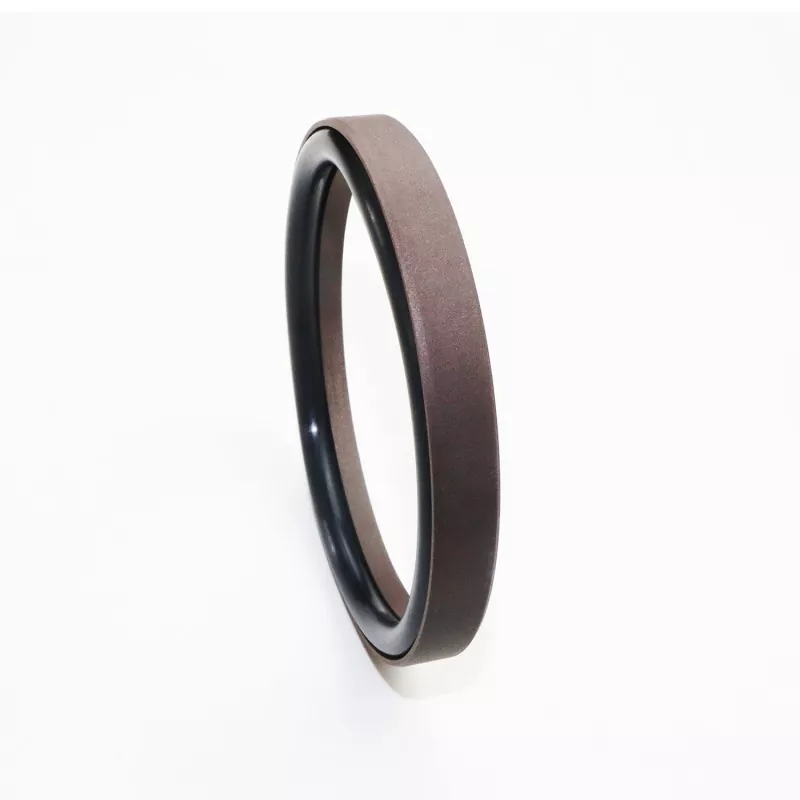

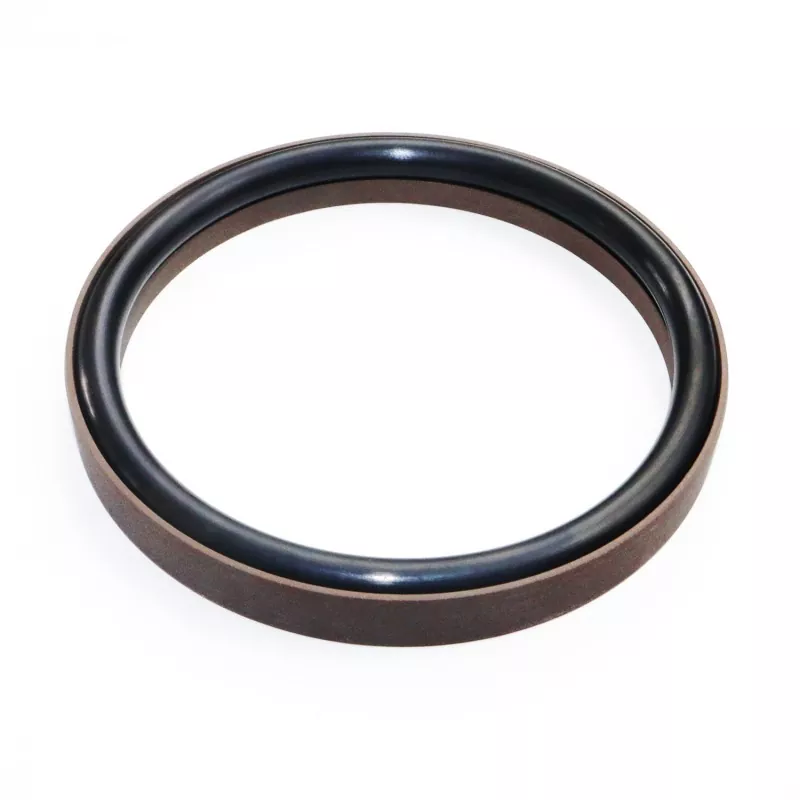

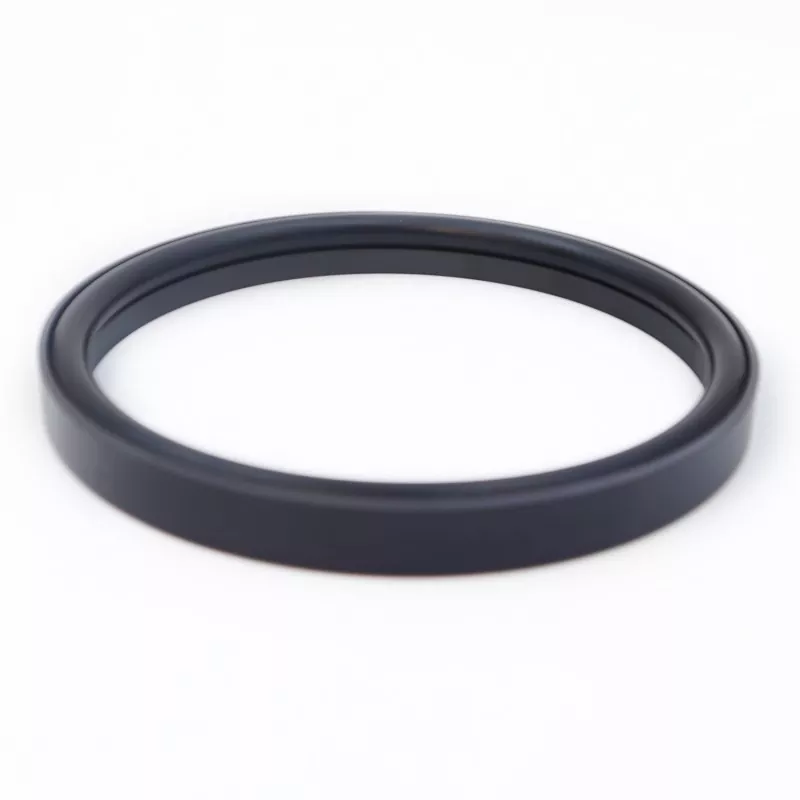

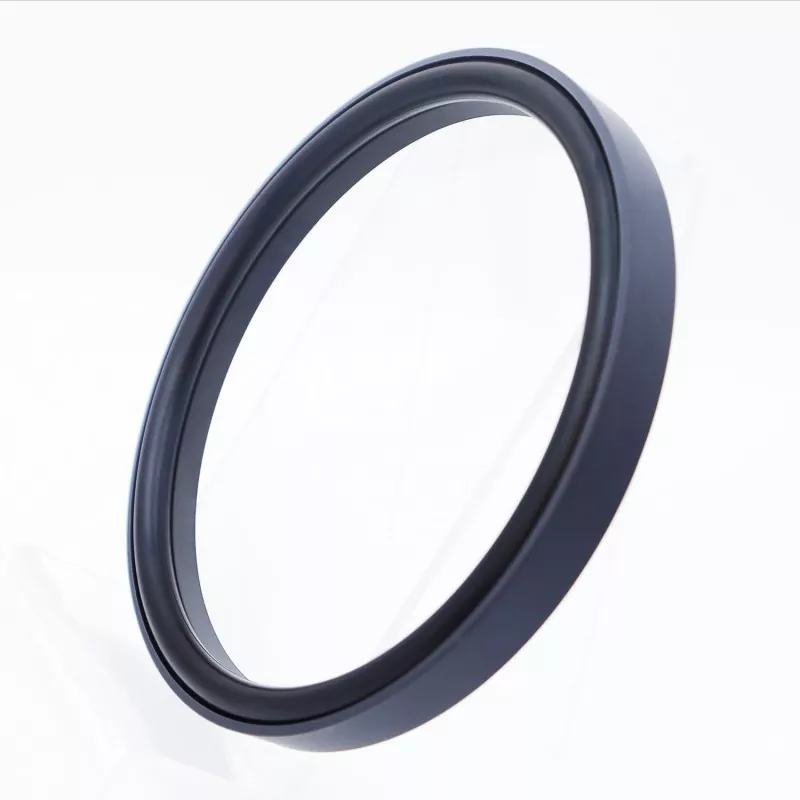

रॉडसाठी प्रबलित स्टेप एकत्रित सील (अति-उच्च दाब आणि पाणी-आधारित अनुप्रयोगांसाठी डिझाइन केलेले) मध्ये PTFE (किंवा PTFE संमिश्र) आणि रबर ओ-रिंगने बनविलेले प्रबलित उजवे कोन असलेले सीलिंग रिंग असते. हे RC58 आणि RC59 मालिकेत उपलब्ध आहे, वापरलेल्या विशिष्ट ओ-रिंगवर अवलंबून आहे (GB1235 मानकांशी सुसंगत). हे कमी-घर्षण कार्यक्षमतेची ऑफर देते-स्टार्टअपच्या वेळी शून्य प्रतिकार आणि स्टिक-स्लिपशिवाय गुळगुळीत परस्पर गती सुनिश्चित करते-आणि तेल-मुक्त वातावरणात दीर्घकालीन ऑपरेशनसाठी योग्य आहे, ज्यामुळे उपकरणे निकामी होण्याची शक्यता लक्षणीयरीत्या कमी होते आणि देखभाल खर्च कमी होतो.
सीलिंग रिंगच्या ऑप्टिमाइझ्ड जाडीबद्दल धन्यवाद, पाणी किंवा इतर कमी-स्निग्धता असलेल्या माध्यमांचा वापर केला तरीही सील प्रभावीपणे कार्य करते. प्रबलित सीलिंग रिंगचे स्ट्रक्चरल डिझाइन उच्च आणि अति-उच्च दाबांना त्याचा प्रतिकार देखील वाढवते. साधारणपणे, हे सील बंद खोबणीमध्ये स्थापित केले जाऊ शकत नाही.
1. कमी घर्षण: किमान स्टार्टअप प्रतिकार, गुळगुळीत गती, समान गतिमान आणि स्थिर घर्षण आणि कोणतीही स्टिक-स्लिप नाही;
2. दीर्घ सेवा जीवन: तेल-मुक्त स्नेहन अनुप्रयोगांसाठी योग्य;
3. उच्च-दाब आणि अति-उच्च-दाब प्रणाली, तसेच कमी-स्निग्धता माध्यम जसे की पाणी सील करण्यासाठी योग्य;
मर्यादा मूल्ये एकाच वेळी येऊ नयेत.
|
दाब (MPa) |
तापमान (°C) |
गती मी/से |
मीडिया |
|
≤200 |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
खनिज-आधारित हायड्रॉलिक तेले, आग-प्रतिरोधक द्रव (HFA/HFB), पाणी इ. |
|
-20 ते +200 (एफकेएम ओ-रिंगसह) |
1. सुसंगत ओ-रिंग सामग्रीमध्ये हे समाविष्ट आहे: RO1 नायट्रिल रबर (NBR), RO2 फ्लुरोइलास्टोमर (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; पर्यायी सामग्रीमध्ये PTFE2, PTFE4 आणि इतर उच्च-कार्यक्षमता प्लास्टिक समाविष्ट आहे.
ऑर्डर मॉडेल: RC58—80x69.2x10.5—PTFE3—R01
मॉडेल - बोर व्यास x चर व्यास x चर रुंदी | PTFE3 - सुधारित PTFE मटेरियल कोड | R01 - ओ-रिंग मटेरियल कोड
पॅरामीटर रेंजमधील तपशील उपलब्ध आहेत.
|

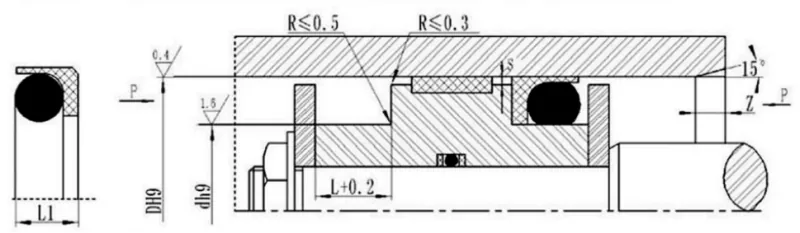

मानक मॉडेल DH9 RC58 |
लाइट-लोड DH9 RC58-Q |
हेवी-ड्यूटी DH9 RC58-Z |
चर व्यास d h9 |
खोबणीची रुंदी L+0.2 |
सीलची उंची L1 |
कोपरा त्रिज्या Rmax |
रेडियल क्लीयरन्स Smax |
चांफर झमिन |
ओ-रिंग वायर व्यास करा |
|
|
<20MPA |
<60MPA |
|||||||||
|
८~१२.९ |
१३~२३.९ |
- |
डी-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
१३~२३.९ |
२४~४९.९ |
९~१२.९ |
डी-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
२४~४९.९ |
५०~१२१.९ |
१३~२३.९ |
डी-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
५०~१२१.९ |
१२२~६९०.९ |
२४~४९.९ |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
१२२~६९०.९ |
६९१~९९९ |
५०~१२१.९ |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
६९१~९९९ |
1000~1599 |
१२२~६९०.९ |
डी-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>१६०० |
६९१~९९९ |
डी-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>१६०० |
- |
1000~1599 |
डी-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
टीप: दाब >60 MPa साठी, सील बेस एरियावर H8/f8 फिट टॉलरन्स वापरला जातो; अति-उच्च-दाब सीलिंगसाठी, Smax <0.05.
GB1235 O-rings सह सुसंगत; निर्दिष्ट पॅरामीटर श्रेणीतील कोणत्याही आकाराचा पुरवठा केला जाऊ शकतो.
|
छिद्र श्रेणी D H9 |
चर व्यास d h9 |
खोबणीची रुंदी L+0.2 |
रेडियल क्लीयरन्स Smax |
कोपरा त्रिज्या Rmax |
चांफर झमिन |
ओ-रिंग वायर व्यास करा |
|
|
<20MPA |
<60MPA |
||||||
|
१०~५४ |
डी-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
५५~१६५ |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
१६६~१५०० |
डी-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
