आम्ही लाँच केलेल्या एंड फ्लेंज स्प्रिंग एनर्जीइज्ड सीलमध्ये भिन्न मॉडेल्स समाविष्ट आहेत, प्रत्येकाच्या स्वतःच्या उपविभागासह. ते सर्व काटेकोरपणे विकसित, उत्पादित आणि चाचणी केलेले आहेत.

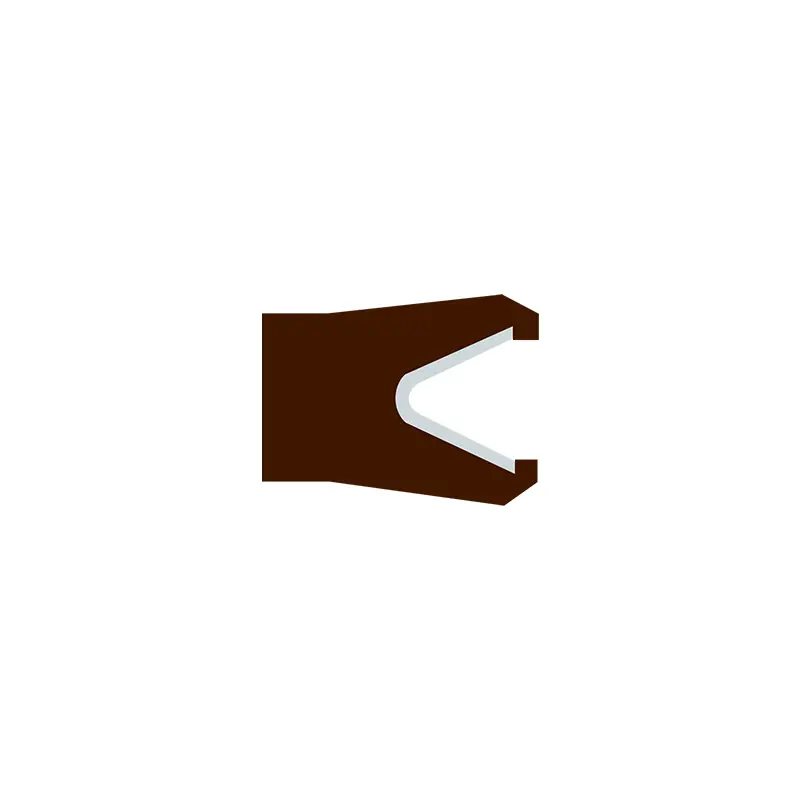

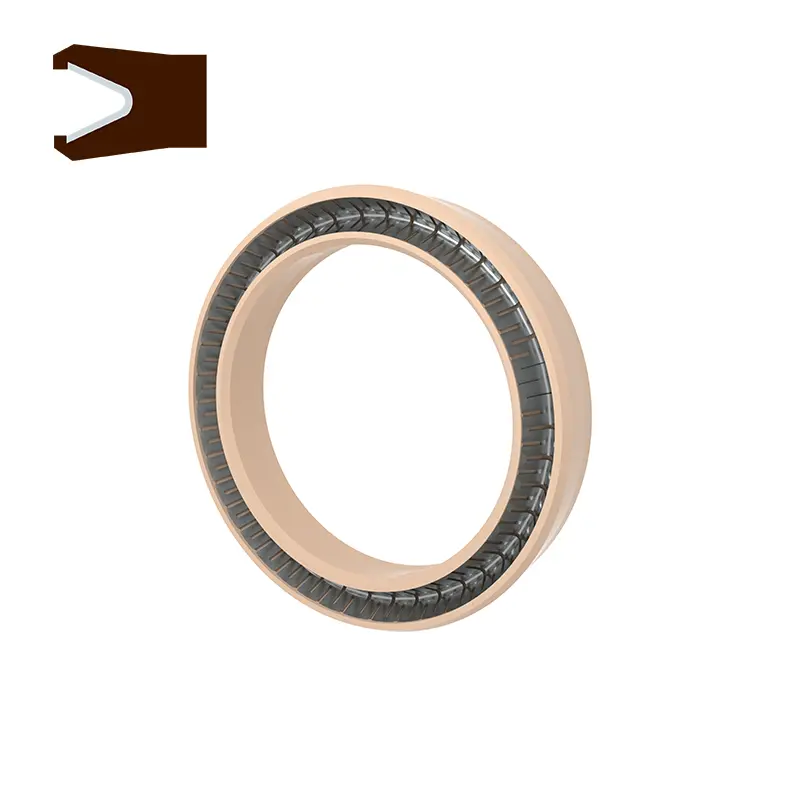

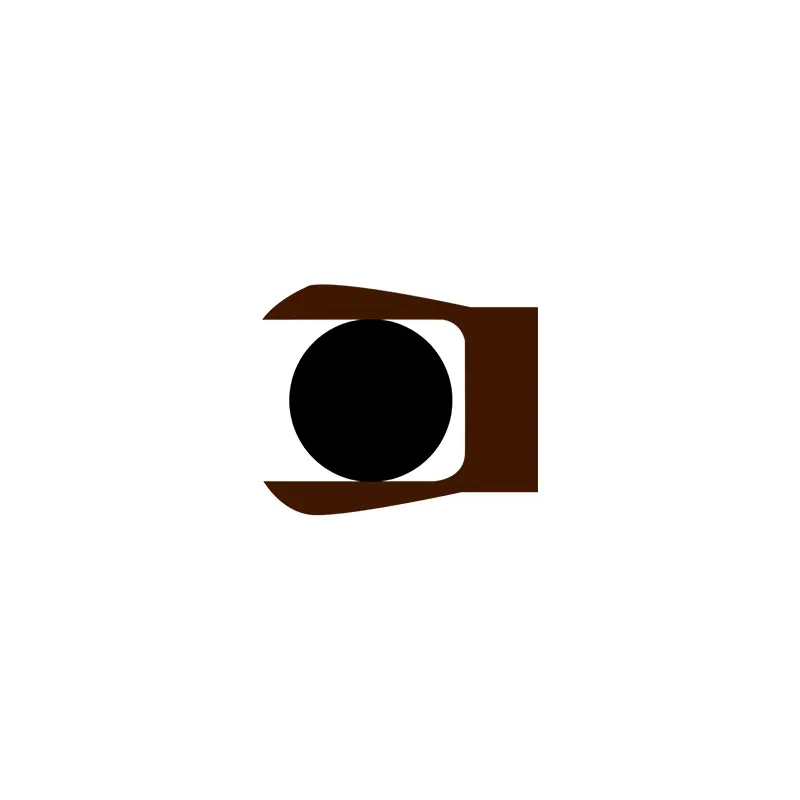

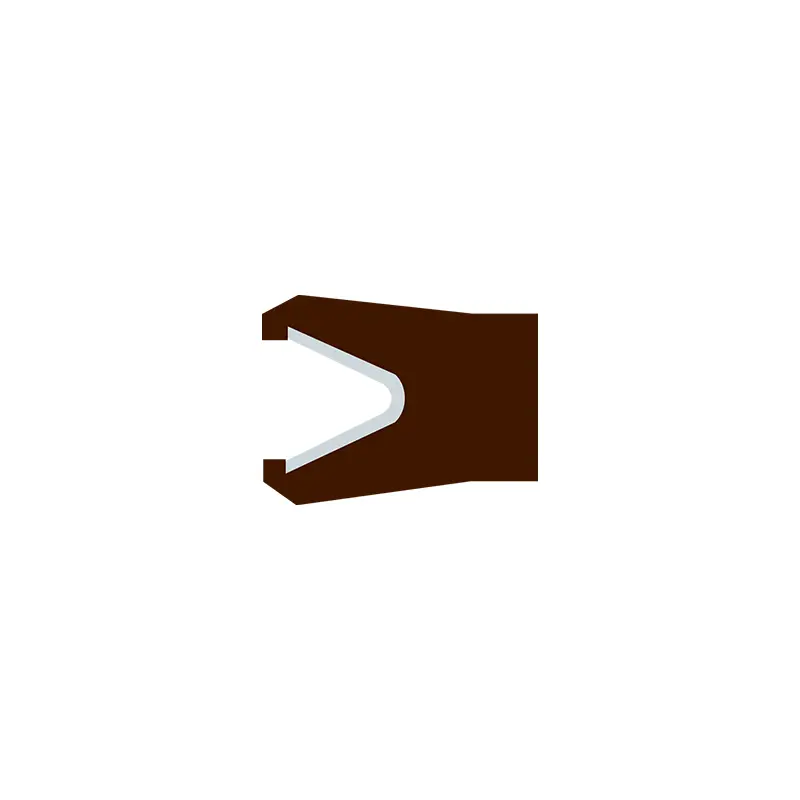

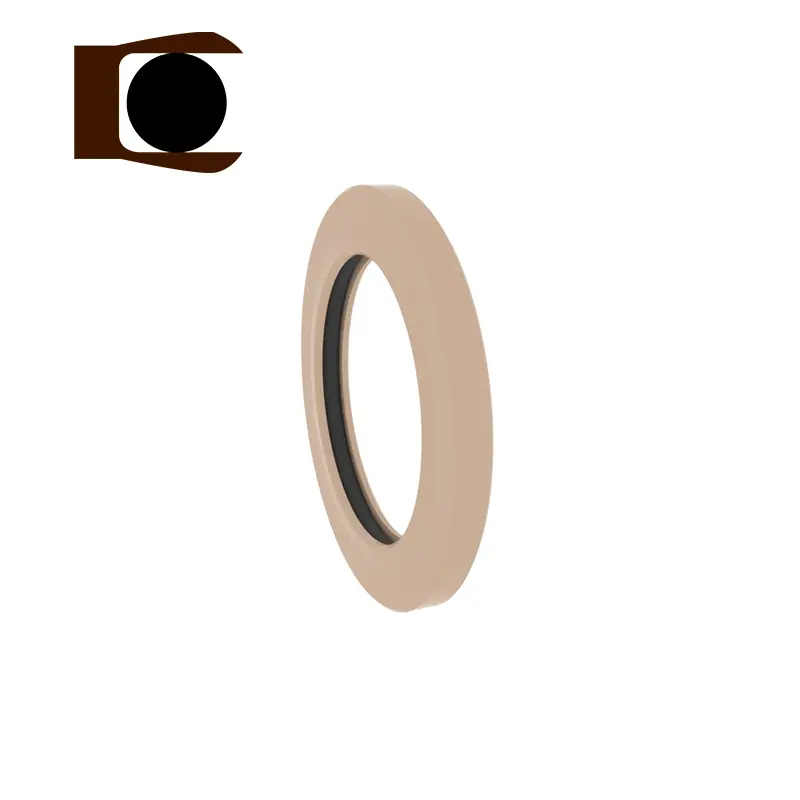

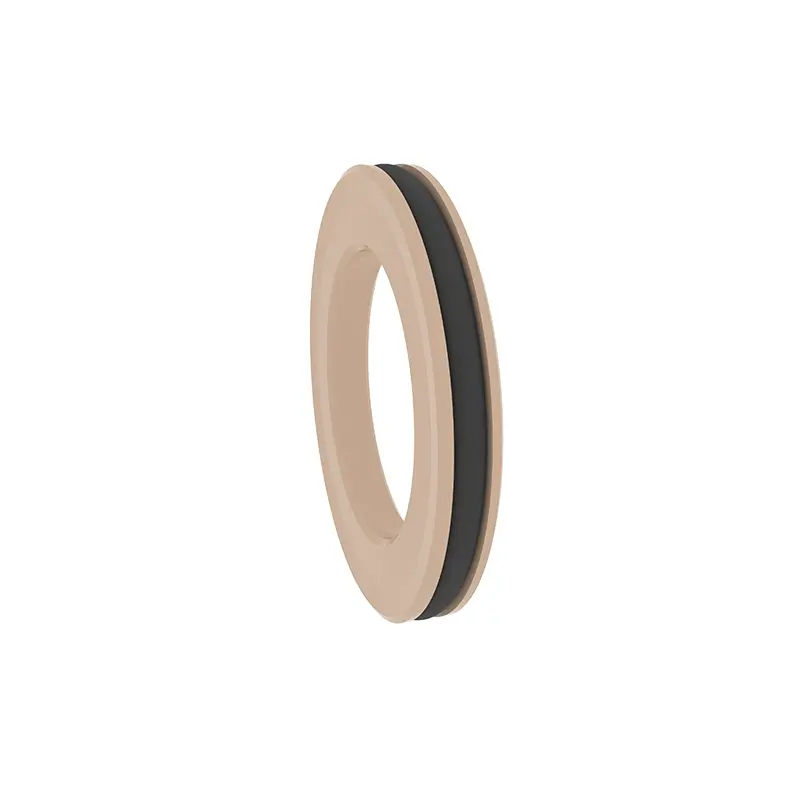

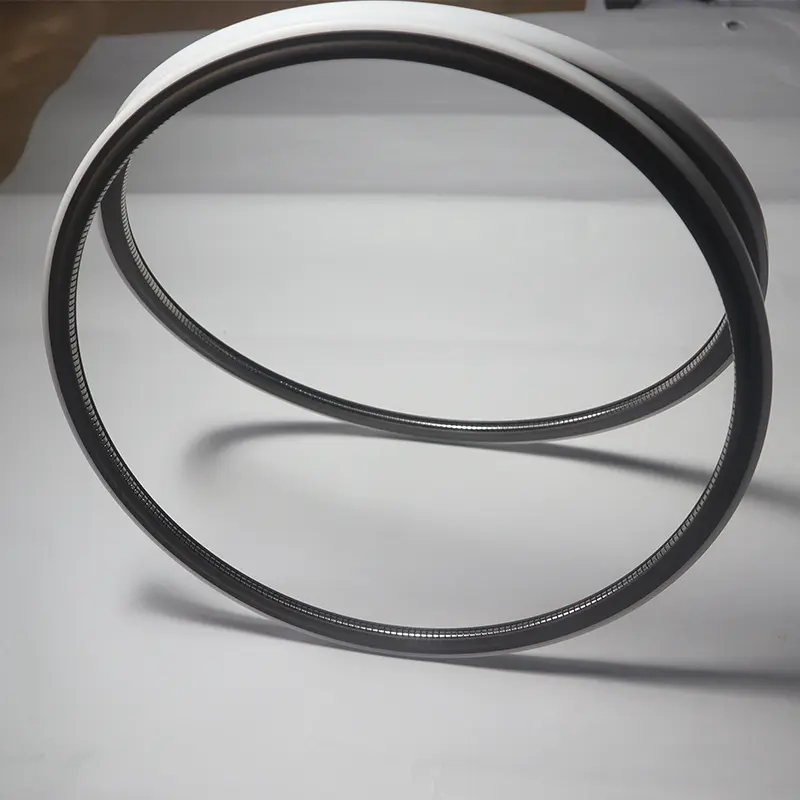

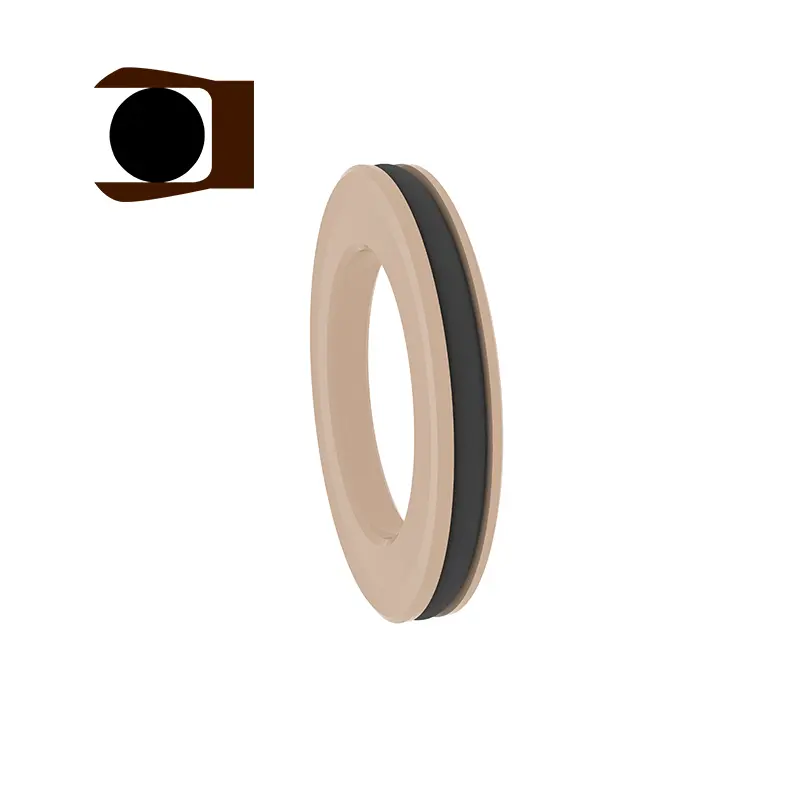

आरसी 2876 आणि आरसी 2877 पॅन-सील आणि आरसी 2876-बी आणि आरसी 2877-बी वाय-आकाराचे एकत्रित सील आहेत. प्रत्येक मॉडेलमधील दोन भिन्न विभागांमध्ये समान खोबणी असते आणि ते बदलले जाऊ शकतात. ते अक्षीय (अंत) आणि फ्लॅंज वन-वे प्रेशर स्टॅटिक सीलसाठी योग्य आहेत आणि ज्या ठिकाणी पृष्ठभाग उग्रपणा आदर्श नाही अशा ठिकाणी वापरला जाऊ शकतो. दोन पॅन-सील स्टेनलेस स्टील स्प्रिंग्ज आणि उच्च-फंक्शन प्लास्टिकचे बनलेले आहेत. स्टेनलेस स्टील स्प्रिंग्ज व्ही-आकाराचे स्प्रिंग्ज आणि ओ-आकाराचे स्प्रिंग्ज म्हणून निवडले जाऊ शकतात. आणि आरसी 2876-बी आणि आरसी 2877-बी वापरताना, जुळणारी इलेस्टोमर सामग्री वाजवीपणे निवडणे आवश्यक आहे.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
आरसी 2876
लागू कामकाज अटी (मर्यादा मूल्ये एकाच वेळी दिसू नयेत)
| दबाव एमपीए | वेग मे | तापमान ℃ | मध्यम | ||
| आरसी 2876 | आरसी 2876-बी | - | आरसी 2876 | आरसी 2876-बी | सर्व पातळ पदार्थ, रसायने, वायू |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
साहित्य निवड
1. जुळणारी ओ-रिंग सामग्री असू शकते: आर 01 नायट्रिल रबर (एनबीआर), आर 02 फ्लोरोरुबर (एफकेएम), इ.
2. सीलिंग रिंग मटेरियल: पीटीएफई 1, पीटीएफई 2, पीटीएफई 3, पीटीएफई 4, यूपीई, पीके 1, पीके 2, इ.
3. स्टेनलेस स्टील स्प्रिंग्ज ओ-आकाराच्या स्प्रिंग्ज आणि व्ही-आकाराच्या स्प्रिंग्जमधून निवडले जाऊ शकतात.
ऑर्डर उदाहरण
आरसी 2876-40-पीटीएफई 4+व्ही अंतर्गत प्रेशर ग्रूव्हचा बाह्य व्यास 40 आहे, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, आणि वसंत V तू आहे व्ही-आकाराचे वसंत .तू
आरसी 2876-बी -40-पीटीएफई 4+आर 02 अंतर्गत प्रेशर ग्रूव्हचा बाह्य व्यास 40 आहे, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, आणि जुळणारे ओ-रिंग फ्लोरोरूबर आहे
टीपः आपण विस्तारित श्रेणी निवडल्यास, कृपया मालिका क्रमांक वापरा.

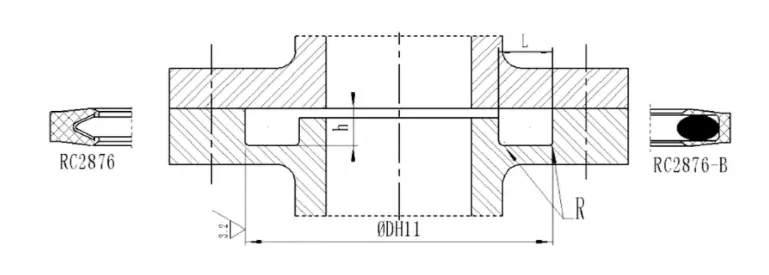

| अनुक्रमांक | अनुक्रमांक | मानक श्रेणी डीएच 11 | विस्तारित श्रेणी डीएच 11 | खोबणीची खोली एच-0.05 | खोबणीची रुंदी एल+0.2 | गोल कोप Rmax |
| आरसी 2876-0 | आरसी 2876-बी -0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| आरसी 2876-1 | आरसी 2876-बी -1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| आरसी 2876-2 | आरसी 2876-बी -2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| आरसी 2876-3 | आरसी 2876-बी -3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| आरसी 2876-4 | आरसी 2876-बी -4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| आरसी 2876-5 | आरसी 2876-बी -5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
आरसी 2877
लागू कामकाज अटी (मर्यादा मूल्ये एकाच वेळी दिसू नयेत)
| दबाव एमपीए | वेग मे | तापमान ℃ | मध्यम | ||
| आरसी 2877 | आरसी 2877-बी | - | आरसी 2877 | आरसी 2877-बी | सर्व पातळ पदार्थ, रसायने, वायू |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. जुळणारी ओ-रिंग सामग्री असू शकते: आर 01 नायट्रिल रबर (एनबीआर), आर 02 फ्लोरोरुबर (एफकेएम), इ.
2. सीलिंग रिंग मटेरियल: पीटीएफई 1, पीटीएफई 2, पीटीएफई 3, पीटीएफई 4, यूपीई, पीके 1, पीके 2, इ.
3. स्टेनलेस स्टील स्प्रिंग्ज ओ-आकाराच्या स्प्रिंग्ज आणि व्ही-आकाराच्या स्प्रिंग्जमधून निवडले जाऊ शकतात.
ऑर्डर उदाहरण
आरसी 2877-40-पीटीएफई 4+व्ही बाह्य प्रेशर ग्रूव्हचा अंतर्गत व्यास 40 आहे, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे आणि स्टेनलेस स्टील स्प्रिंग एक व्ही-आकाराचा वसंत आहे
आरसी 2877-बी -40-पीटीएफई 4+आर 02 बाह्य प्रेशर ग्रूव्हचा अंतर्गत व्यास 40 आहे, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, आणि जुळणारे ओ-रिंग फ्लोरोरूबर आहे
टीपः आपण विस्तारित श्रेणी निवडल्यास, कृपया मालिका क्रमांक वापरा.

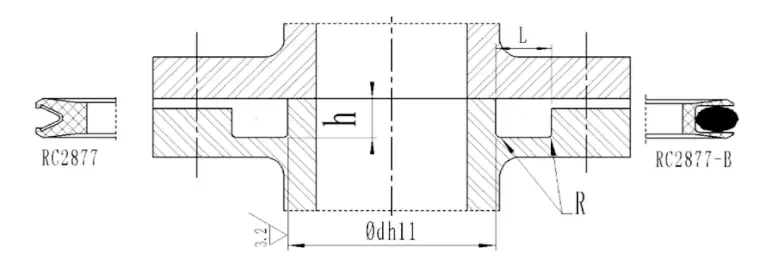

| अनुक्रमांक | अनुक्रमांक | मानक श्रेणी डी एच 11 | विस्तारित श्रेणी डीएच 11 | खोबणीची खोली एच-0.05 | खोबणीची रुंदी एल+0.2 | गोल कोप Rmax |
| आरसी 2877-0 | आरसी 2877-बी -0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| आरसी 2877-1 | आरसी 2877-बी -1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| आरसी 2877-2 | आरसी 2877-बी -2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| आरसी 2877-3 | आरसी 2877-बी -3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| आरसी 2877-4 | आरसी 2877-बी -4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| आरसी 2877-5 | आरसी 2877-बी -5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
