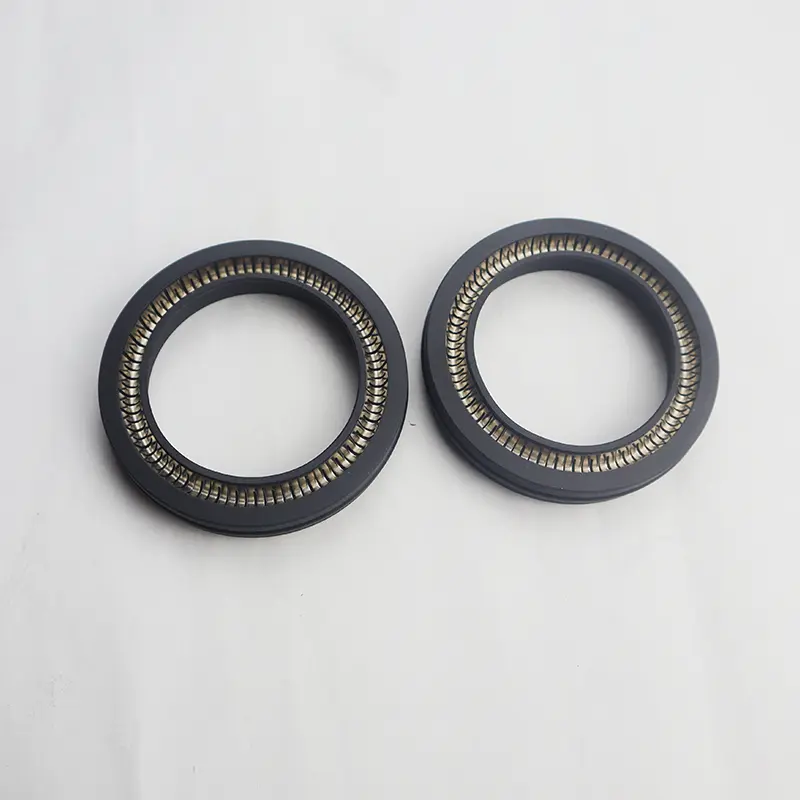

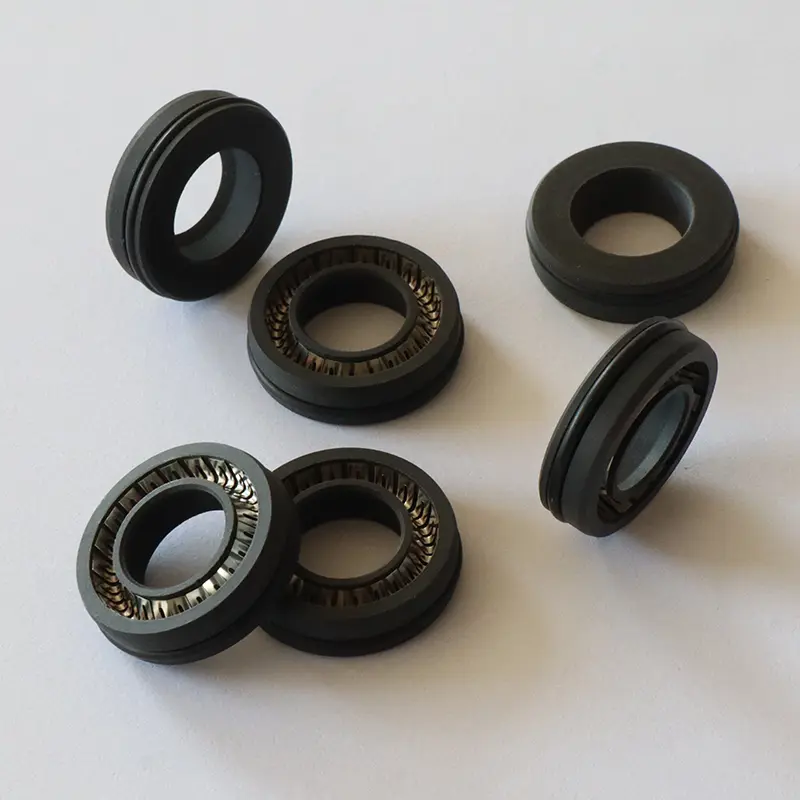

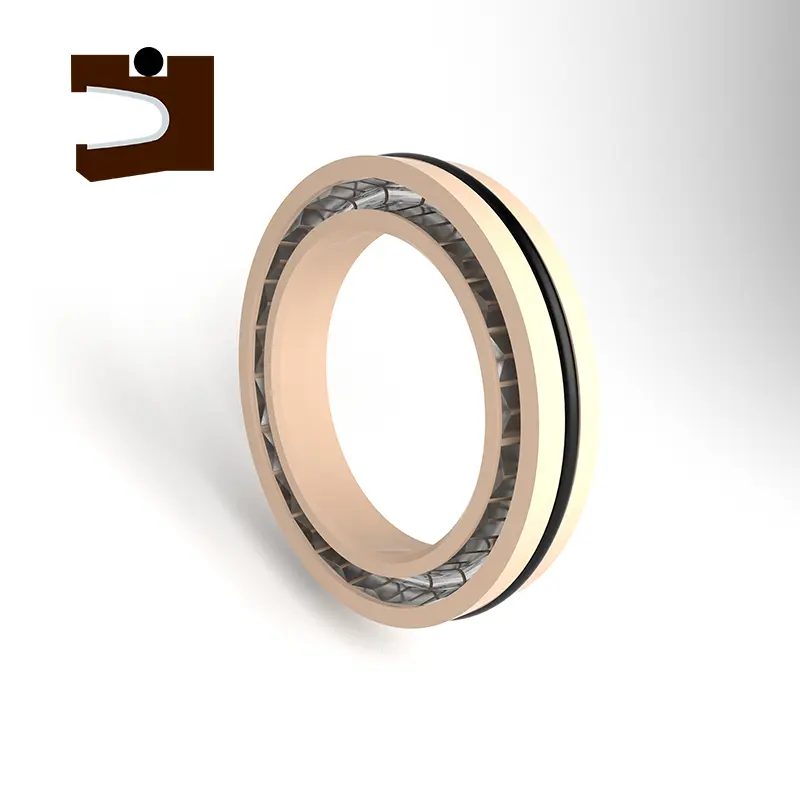

फिरणार्‍या शाफ्टसाठी वसंत En. एनर्झाइज्ड सील म्हणजे रुईचेन सीलने विकसित केलेल्या सीलपैकी एक आहे. याव्यतिरिक्त, आमच्याकडे इतर अनेक प्रकारचे सील आणि विविध प्रकारचे सीलिंग सामग्री आहेत. विशेषत: आमच्याकडे त्यांचे नाव ठेवण्यासाठी आमचे स्वतःचे अंतर्गत मॉडेल आहे. खालील दोन मॉडेल्स, आरसी 2055 आणि आरसी 2056 ची ओळख करुन दिली आहेत.

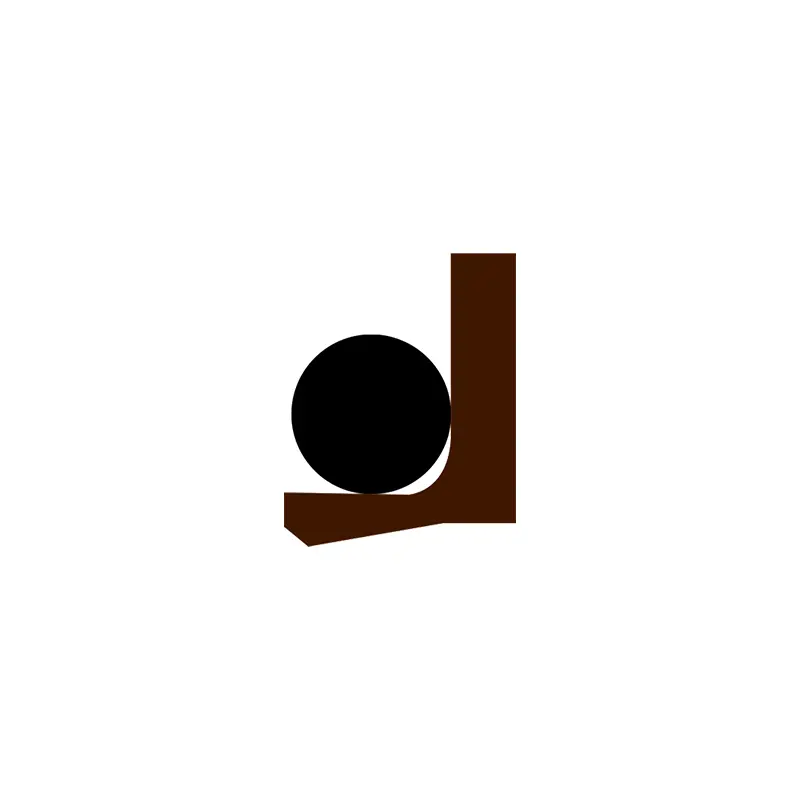

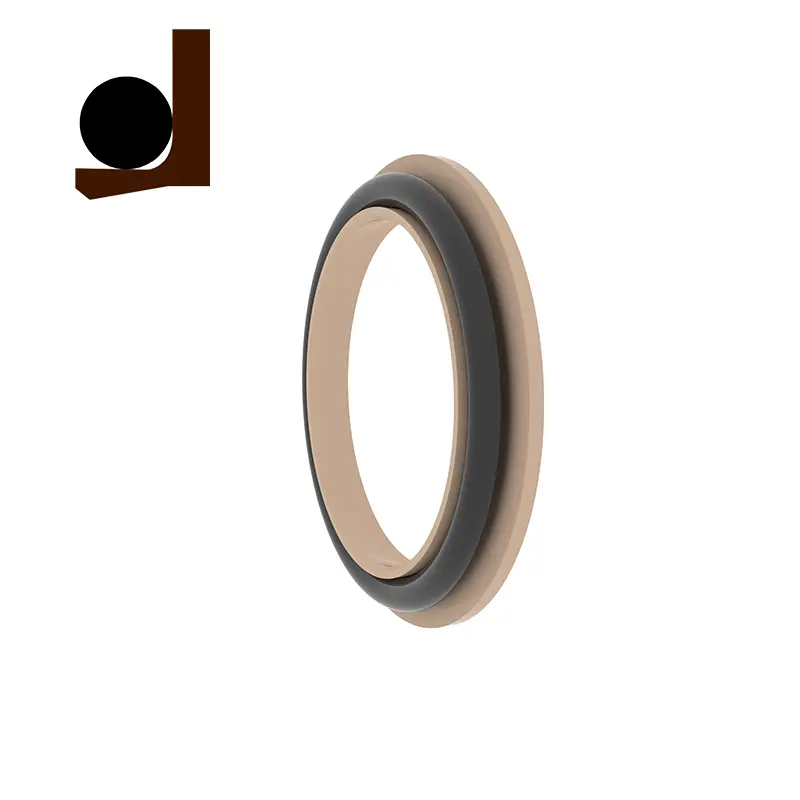

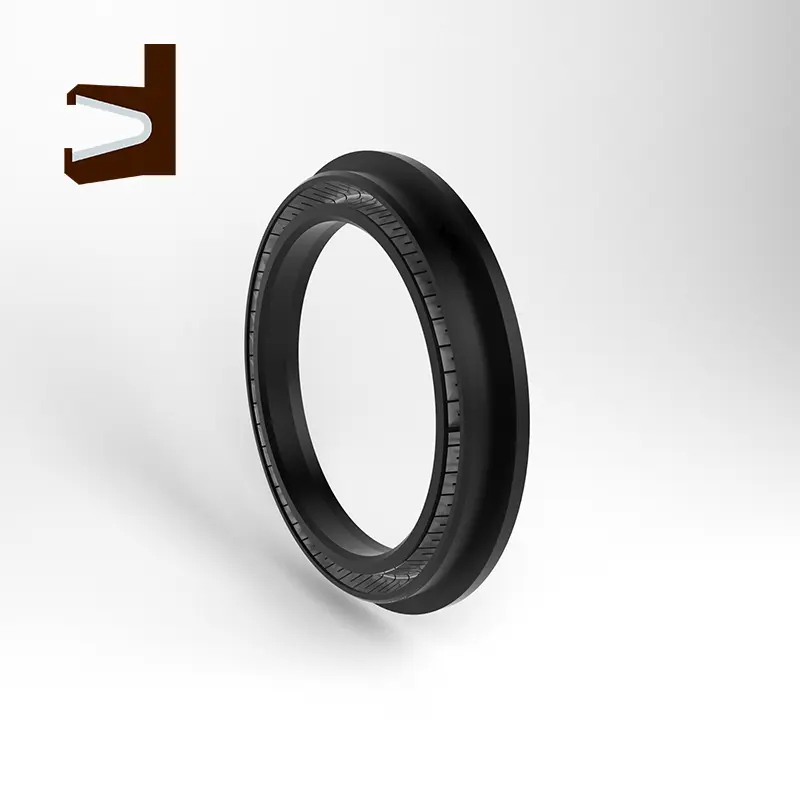

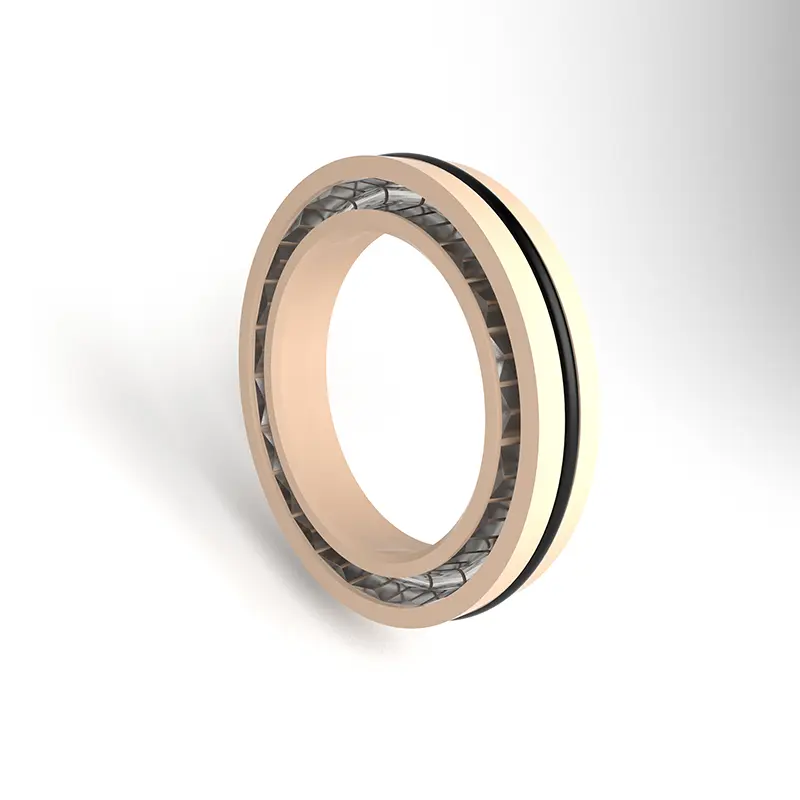

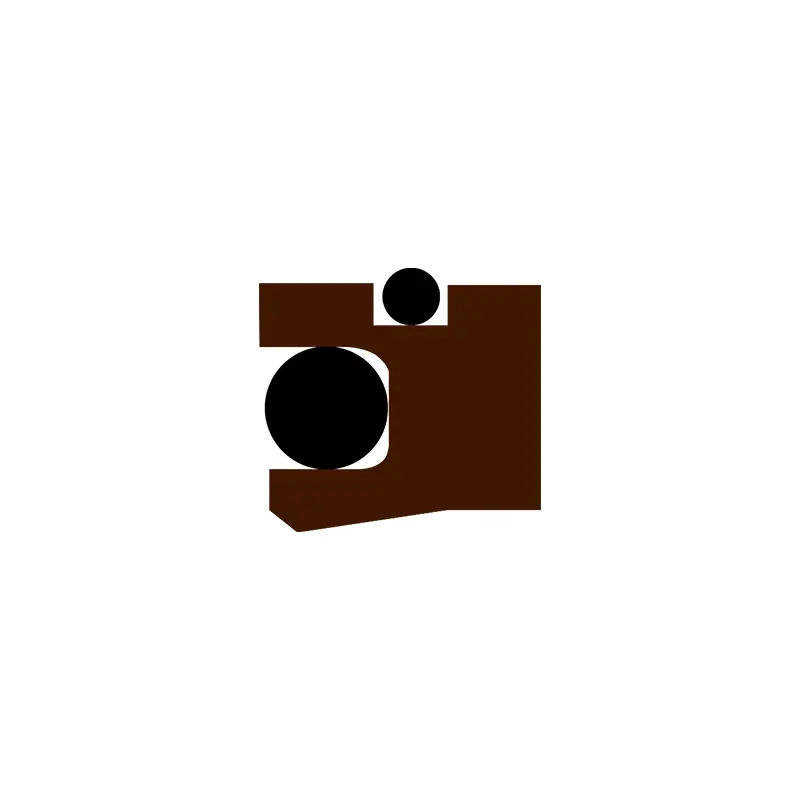

आरसी 2055 आणि आरसी 2056 रोटरी पॅन-सील्स आहेत, आरसी 2055-बी एक रोटरी टूथ सील आहे, आरसी 2056-बी एक रोटरी वाय-आकाराचा संयोजन सील आहे आणि आरसी 2055-सी एक रोटरी वाय-आकाराचा संयोजन सील आहे. समान मालिकेतील भिन्न मॉडेल्समध्ये समान खोबणीची वैशिष्ट्ये आहेत आणि अदलाबदल करण्यायोग्य आहेत. फिरणार्‍या शाफ्टसाठी वसंत energed तु उत्साही सीलची संपूर्ण मालिका फिरणार्‍या शाफ्टवर लागू असलेल्या युनिडायरेक्शनल प्रेशर उच्च-फंक्शन सीलसाठी योग्य आहे. त्यापैकी, आरसी 2055 आणि आरसी 2056 स्टेनलेस स्टील स्प्रिंग्ज आणि हाय-फंक्शन प्लास्टिकचे बनलेले आहेत. RC2055-B, RC2056-B आणि RC2055-C वापरताना, जुळणारी ELASTOMER सामग्री योग्यरित्या निवडणे आवश्यक आहे.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
उत्पादन वैशिष्ट्ये:
स्टेनलेस स्टील स्प्रिंग आणि हाय-फंक्शन प्लास्टिकच्या संयोजनात उत्कृष्ट सीलिंग कार्यक्षमता आणि टिकाऊपणा आहे.
प्रत्येक मालिकेची खोबणी डिझाइन समान आहे, जी इंटरचेंज आणि लवचिकपणे वेगवेगळ्या कामकाजाच्या परिस्थितीशी जुळवून घेतली जाऊ शकते.
फिरणार्‍या शाफ्टसाठी वसंत energed तु उत्साही सीलमध्ये समाविष्ट केलेले मॉडेल विविध औद्योगिक गरजा पूर्ण करण्यासाठी शाफ्ट एक-वे प्रेशर सीलिंग फिरविण्यासाठी योग्य आहेत.
आरसी 2055-बी, आरसी 2055-सी आणि आरसी 2056-बी अनुकूलता सुधारण्यासाठी कामकाजाच्या परिस्थितीनुसार इलेस्टोमर सामग्री जुळवण्याच्या निवडीचे समर्थन करते.
अनुप्रयोग परिदृश्य:
औद्योगिक उपकरणे, अभियांत्रिकी यंत्रणा, हायड्रॉलिक सिस्टम इ. साठी योग्य शाफ्ट एक-वे प्रेशर सील फिरविणे.
पेट्रोकेमिकल्स, उर्जा उपकरणे, भारी यंत्रसामग्री इ. यासारख्या उच्च-फंक्शन सीलिंग आवश्यकता.
तांत्रिक फायदे:
स्टेनलेस स्टील स्प्रिंग्ज दीर्घकालीन सीलिंग प्रभाव सुनिश्चित करण्यासाठी स्थिर रेडियल फोर्स प्रदान करतात.
उच्च-फंक्शन प्लास्टिक आणि इलेस्टोमर सामग्रीचे संयोजन उच्च दाब आणि उच्च गती कार्यरत परिस्थितीसाठी योग्य आहे.
ग्रूव्ह अदलाबदल करण्यायोग्य डिझाइन स्थापना आणि देखभाल सुलभ करते आणि वापराची किंमत कमी करते.
वापर सूचना:
विशिष्ट कामकाजाच्या परिस्थितीनुसार योग्य सील मॉडेल आणि इलेस्टोमर सामग्री निवडा.
सीलचे नुकसान टाळण्यासाठी स्थापना दरम्यान खोबणी स्वच्छ असल्याचे सुनिश्चित करा.
आरसी 2055
लागू कामकाज अटी (मर्यादा मूल्ये एकाच वेळी दिसू नयेत)
| दबाव (एमपीए) | तापमान (℃) | वेग (मे.) | मध्यम | |||
| ≤35 | आरसी 2055 | आरसी 2055-बी/सी | आरसी 2055 | आरसी 2055-बी | आरसी 2055-सी | जवळजवळ सर्व द्रव आणि गॅस मीडिया |
| -200 ~+250 | -35 ~+250 | <2 मी/से | <6 मी/से | <2 मी/से | ||
साहित्य निवड
1. जुळणारी ओ-रिंग सामग्री निवडली जाऊ शकते: आरओ 1 नायट्रिल रबर (एनबीआर), आरओ 2 फ्लोरोरुबर (एफकेएम), इ.
2. सीलिंग रिंग मटेरियल: पीटीएफई 1, पीटीएफई 2, पीटीएफई 3, पीटीएफई 4, यूपीई, पीके 1, पीके 2, इ.

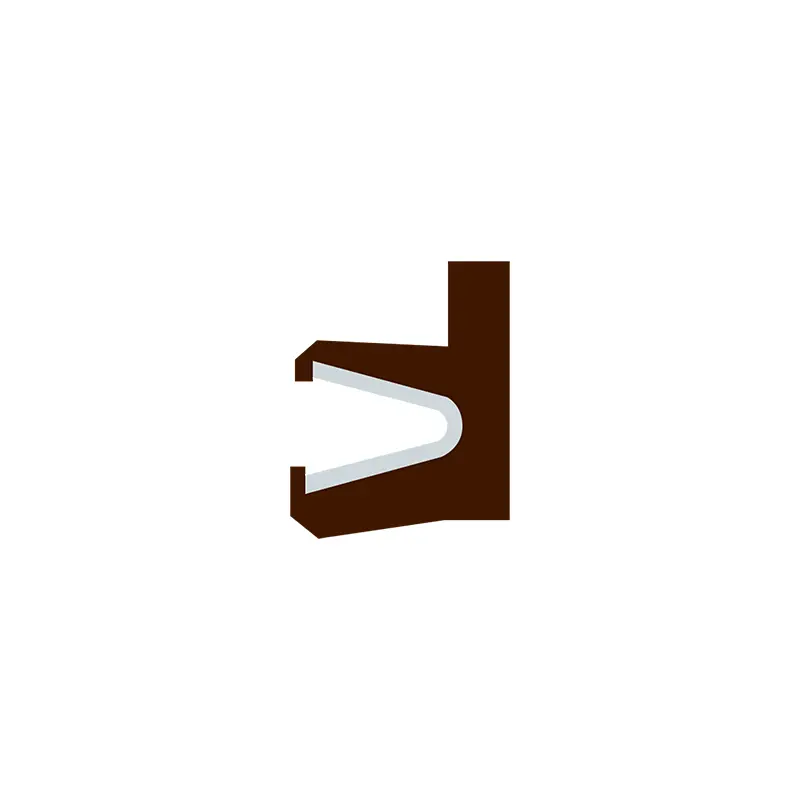

3. स्टेनलेस स्टील स्प्रिंग: व्ही-आकाराचा वसंत .तू.
ऑर्डर उदाहरण
आरसी 2055- 40-पीटीएफई 4+व्ही शाफ्ट व्यास 40, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, स्टेनलेस स्टील स्प्रिंग व्ही-आकाराचे स्प्रिंग आहे
आरसी 2055-बी -40-पीटीएफई 4+आर 02 शाफ्ट व्यास 40 आहे, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, ओ-रिंग जुळत आहे फ्लोरोरूबर
आरसी 2055-सी -40-पीटीएफई 4+आर 02 शाफ्ट व्यास 40 आहे, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, ओ-रिंग जुळत आहे फ्लोरोरूबर

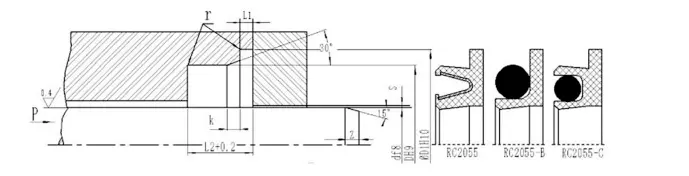

स्पेसिफिकेशन पॅरामीटर टेबल (पॅरामीटर श्रेणीतील सर्व वैशिष्ट्ये उपलब्ध आहेत)
| रॉड व्यासाची श्रेणी डी एफ 8 | खोबणी व्यास डीएच 9 | ग्रूव्ह व्यास d1h10 | धार खोली L1 | खोबणीची रुंदी एल | चाम्फर आयात करा के | रेडियल क्लीयरन्स एस कमाल | चाम्फर लांबी | आर कमाल | |
| 10 एमपीए | 20 एमपीए | ||||||||
| 5 ~ 19.9 | डी+5 | डी+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | डी+7 | डी+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | डी+10.5 | डी+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | डी+14 | डी+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
टीपः अशी शिफारस केली जाते की फिरणार्‍या शाफ्टची पृष्ठभाग कठोरता एचआरसी ≥ 58 असावी.

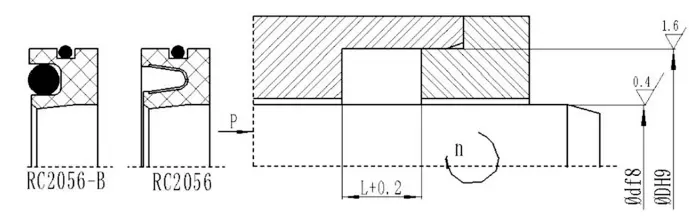

आरसी 2056
लागू कामकाज अटी (मर्यादा मूल्ये एकाच वेळी दिसू नयेत)
| दबाव (एमपीए) | तापमान (℃) | वेग (मे.) | मध्यम | ||
| ≤2 | आरसी 2056 | आरसी 2056-बी | आरसी 2056 | आरसी 2056-बी | जवळजवळ सर्व द्रव आणि गॅस मीडिया |
| -200 ~+250 | -35 ~+250 | <14 मी/से | <6 मी/से | ||
साहित्य निवड
1. जुळणारी ओ-रिंग सामग्री निवडली जाऊ शकते: आरओ 1 नायट्रिल रबर (एनबीआर), आरओ 2 फ्लोरोरुबर (एफकेएम), इ.
2. सीलिंग रिंग मटेरियल: पीटीएफई 1, पीटीएफई 2, पीटीएफई 3, पीटीएफई 4, यूपीई, पीके 1, पीके 2, इ.
3. स्टेनलेस स्टील स्प्रिंग: व्ही-आकाराचा वसंत .तू.
ऑर्डर उदाहरण
आरसी 2056-40*62*8-पीटीएफई 4+व्ही डी*डी*एल, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, आणि स्टेनलेस स्टील स्प्रिंग एक व्ही-आकाराचा वसंत .तु आहे
आरसी 2056-बी -40*62*8-पीटीएफई 4+आर 02 डी*डी*एल, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे आणि जुळणारे ओ-रिंग फ्लोरोरबर आहे
