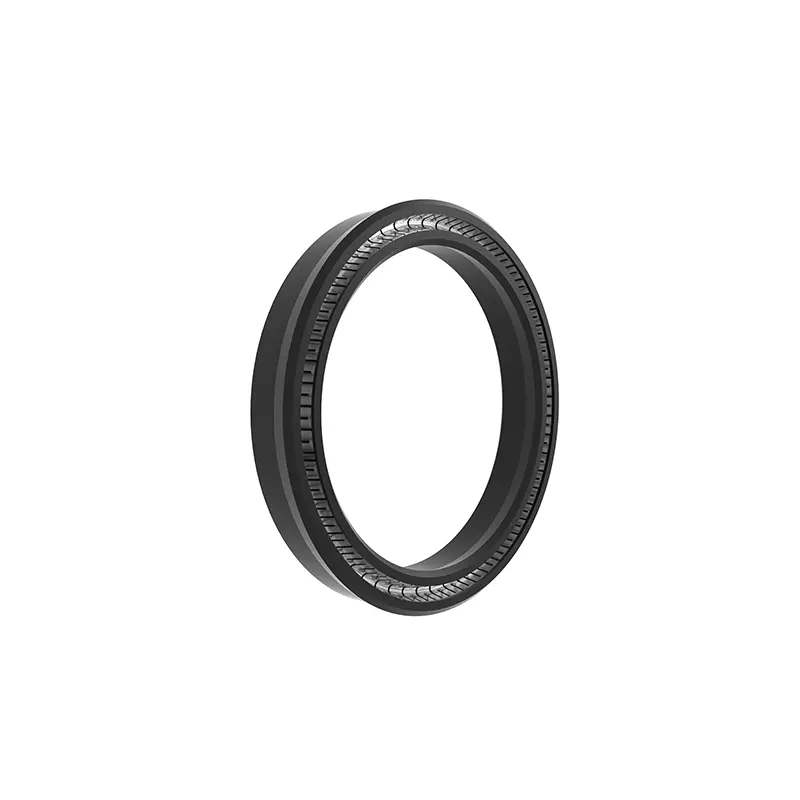

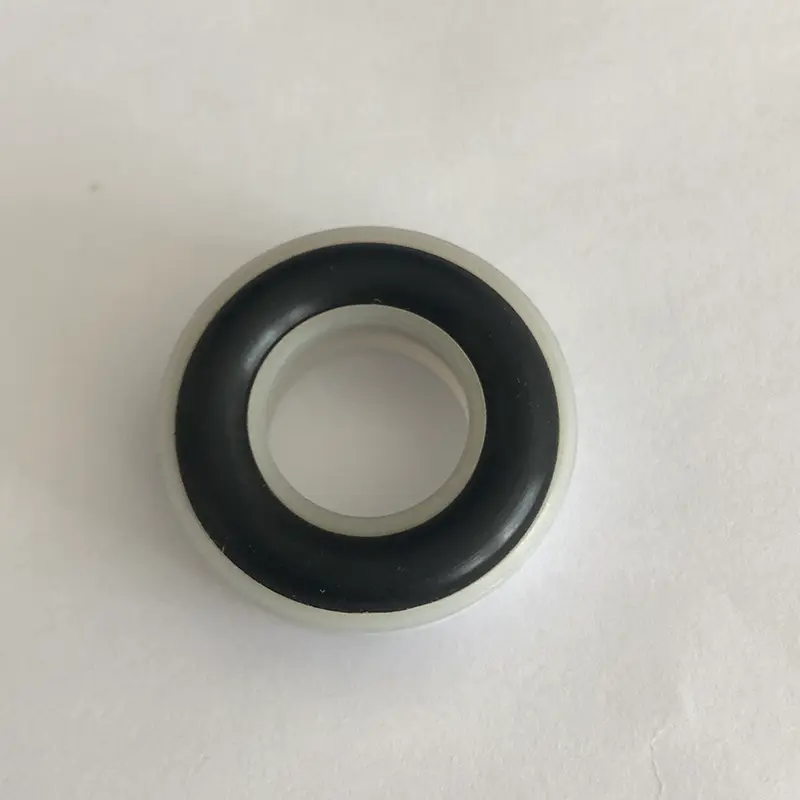

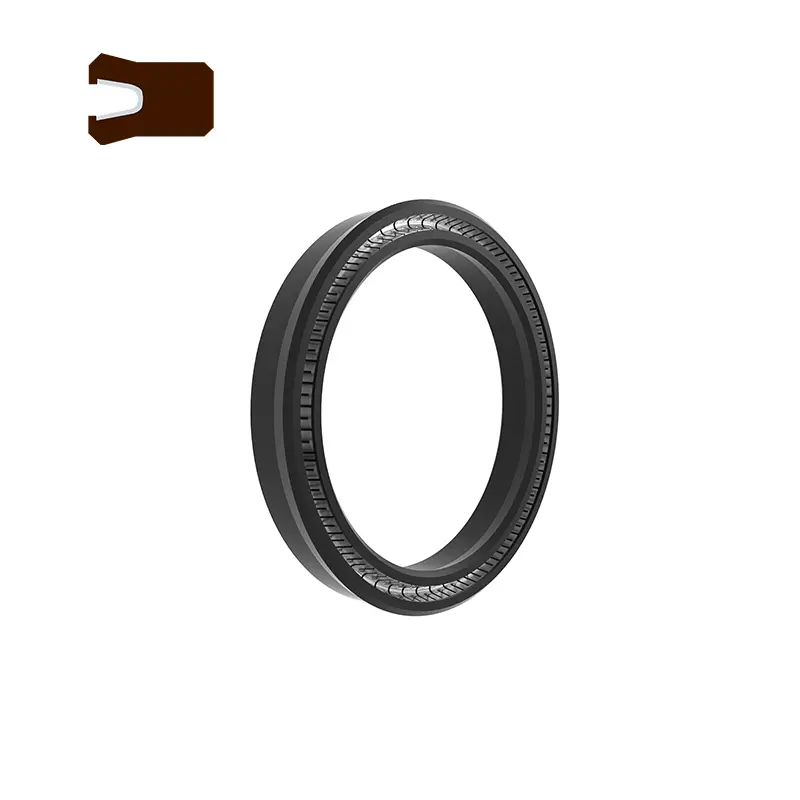

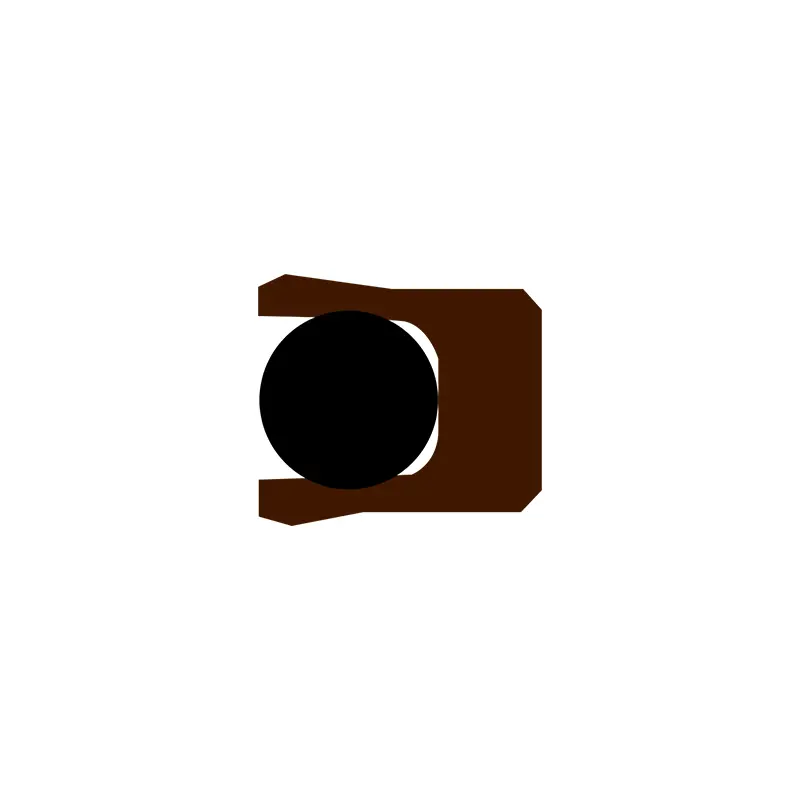

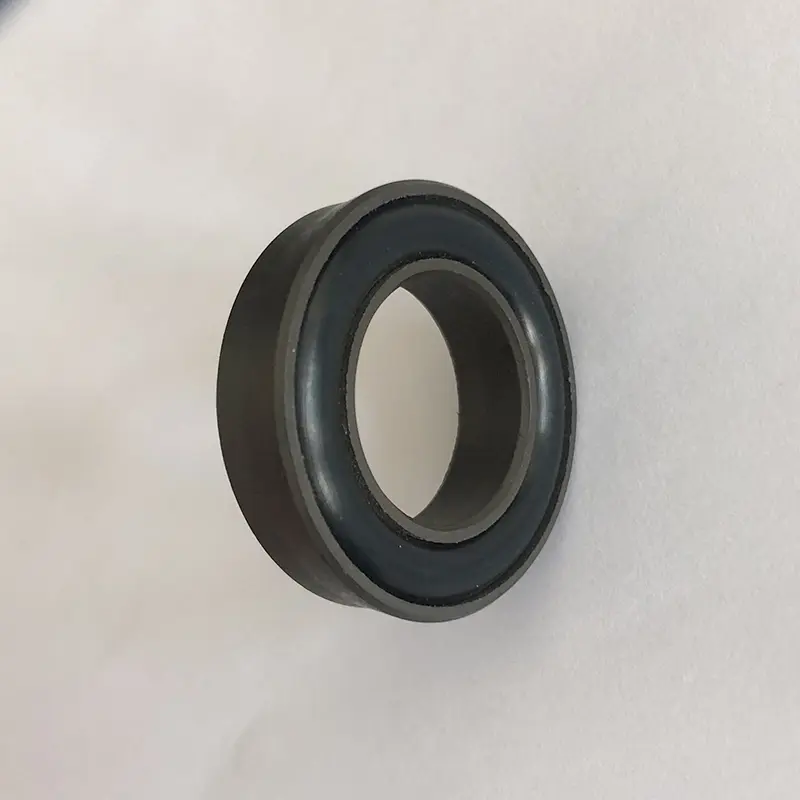

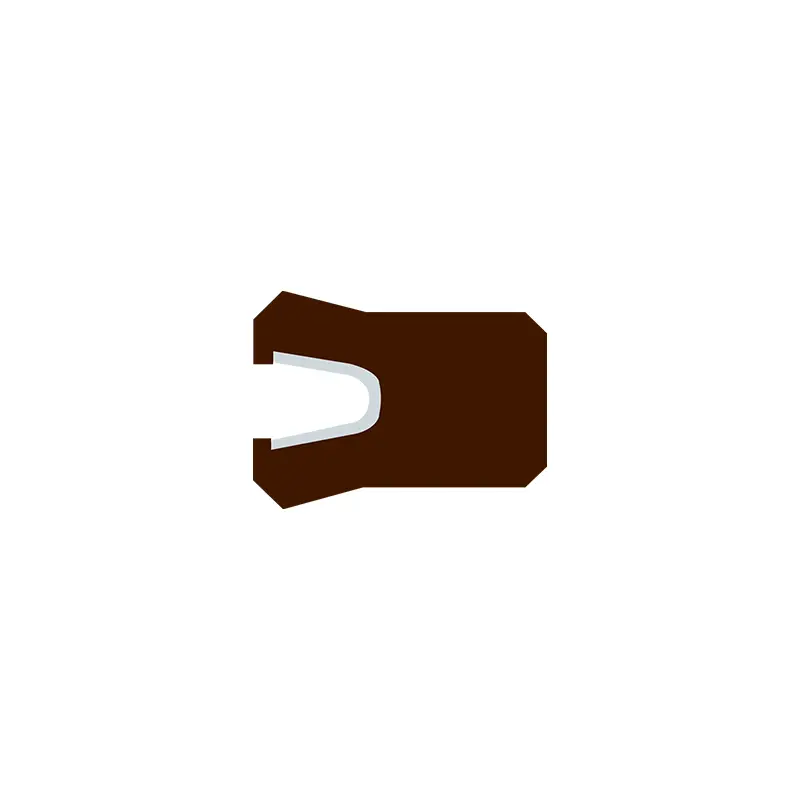

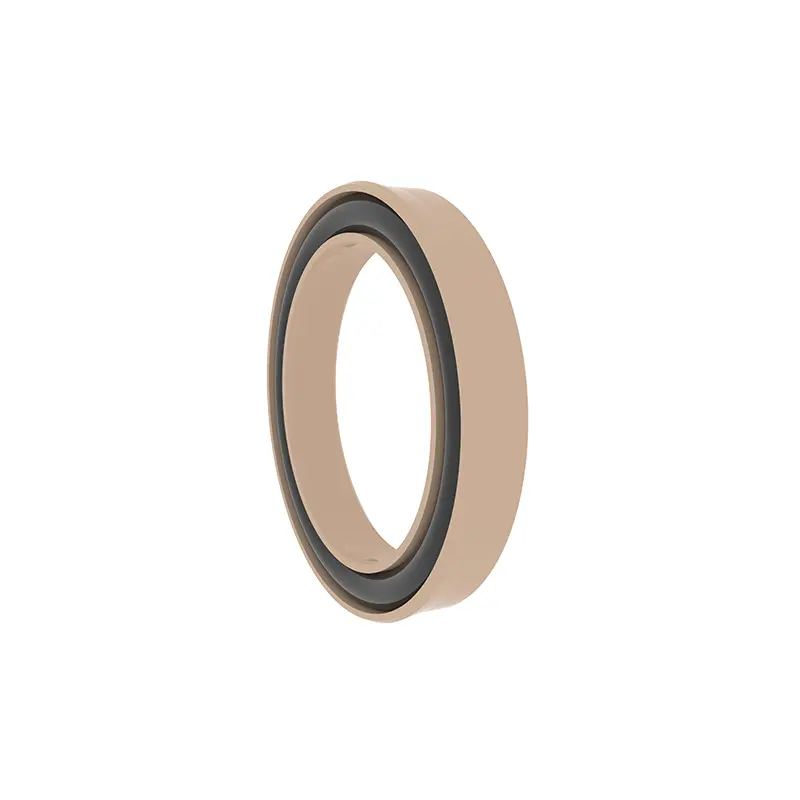

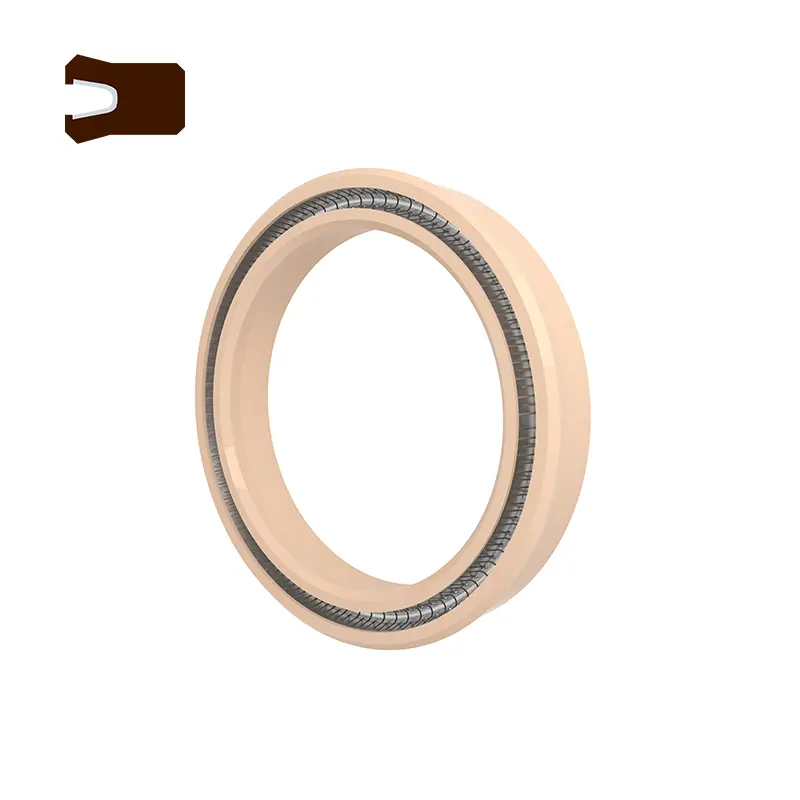

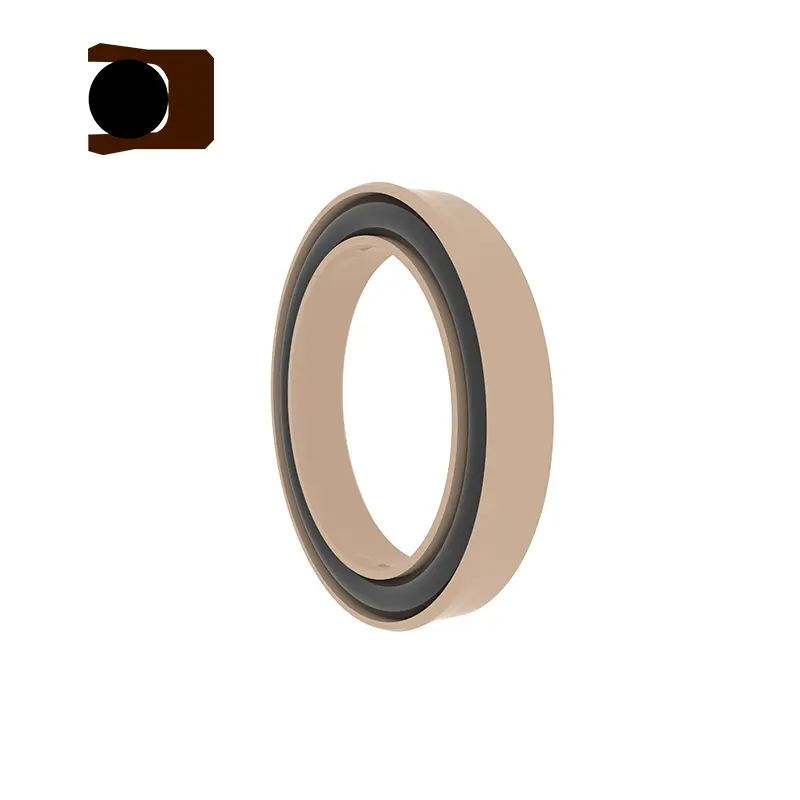

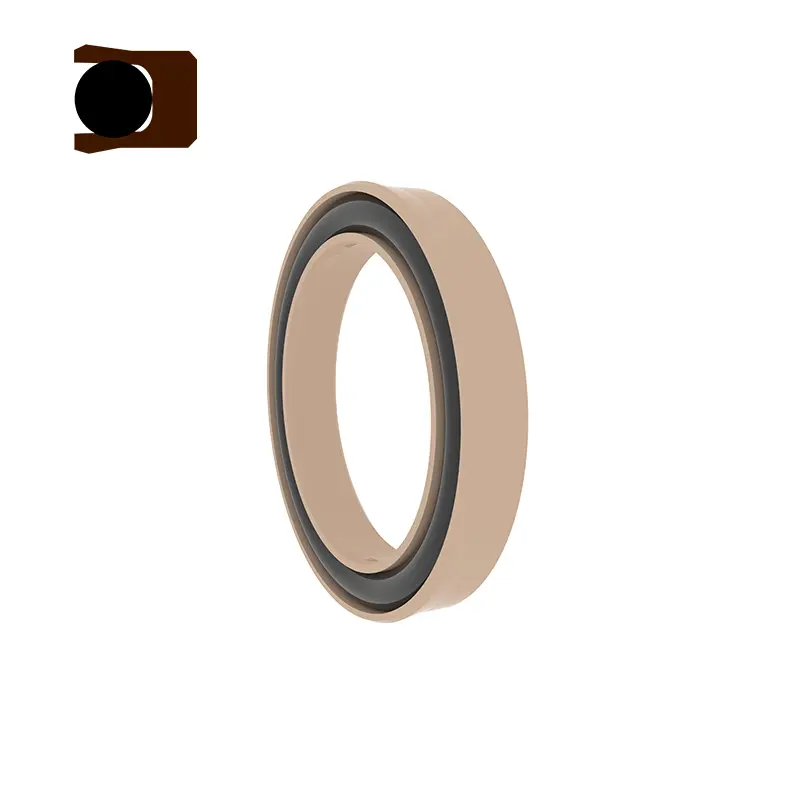

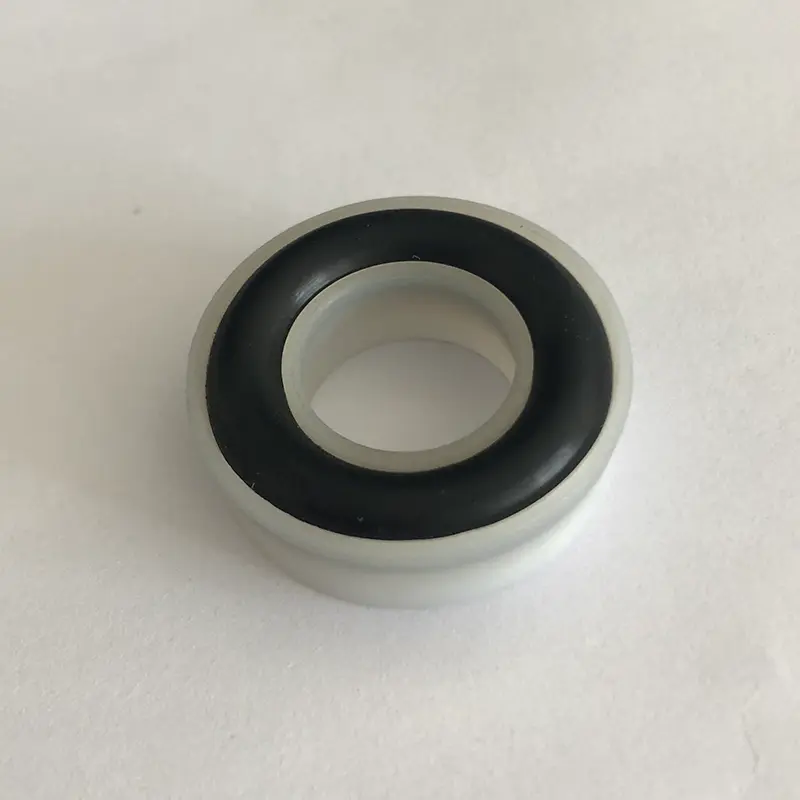

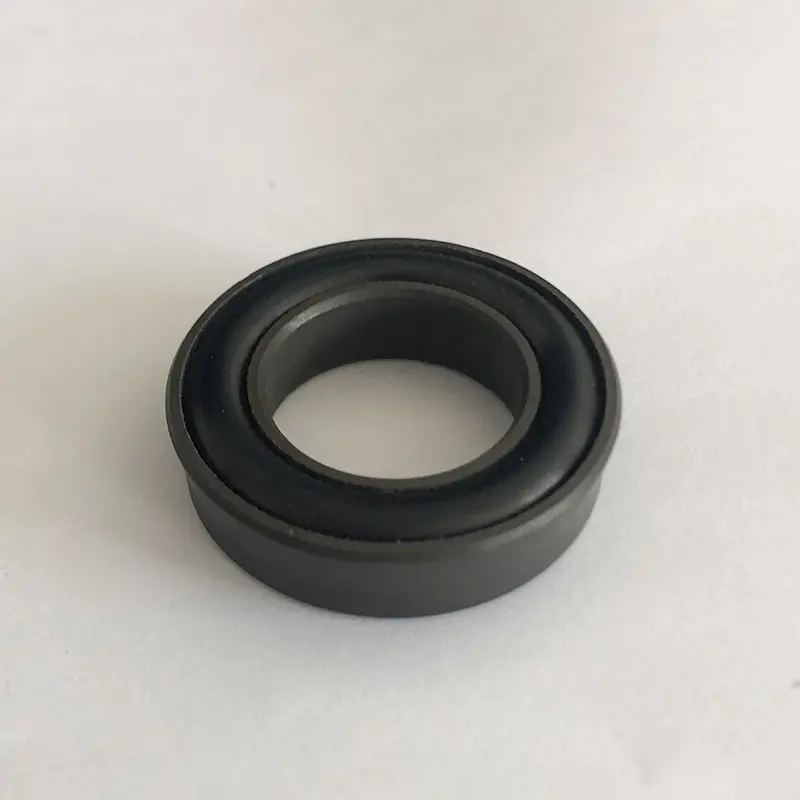

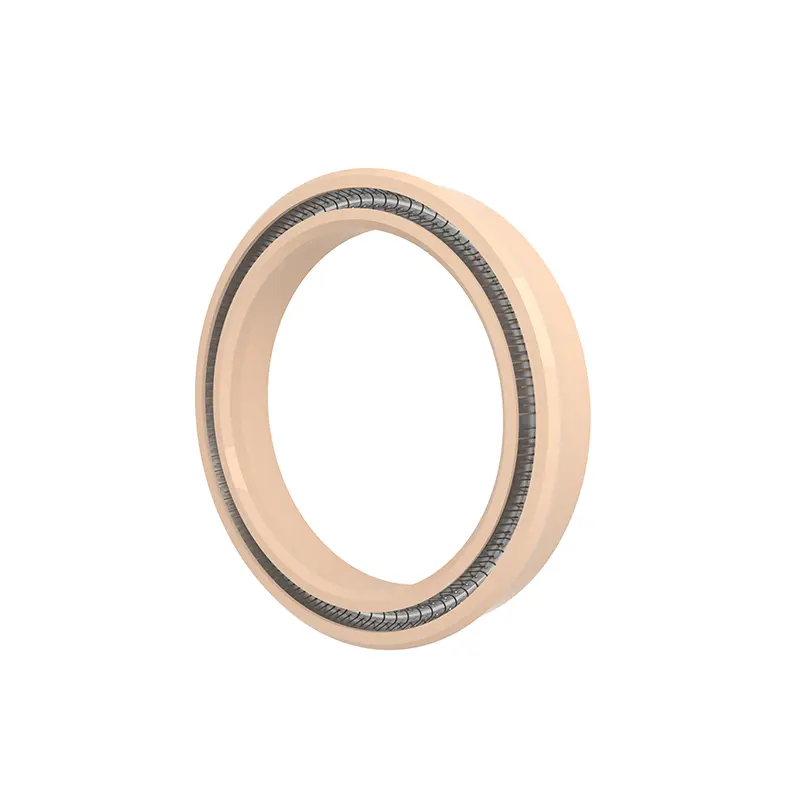

आमचा आरसी 16 एक प्लग सील आहे आणि आरसी 16-बी एक वाय-आकाराचा संयोजन सील आहे. दोघांचे खोबणी समान आहेत आणि एमएल 5514 एफ आणि आयएसओ 37771 द्वारे निर्दिष्ट केलेल्या ग्रूव्हमध्ये स्थापित केले जाऊ शकतात.

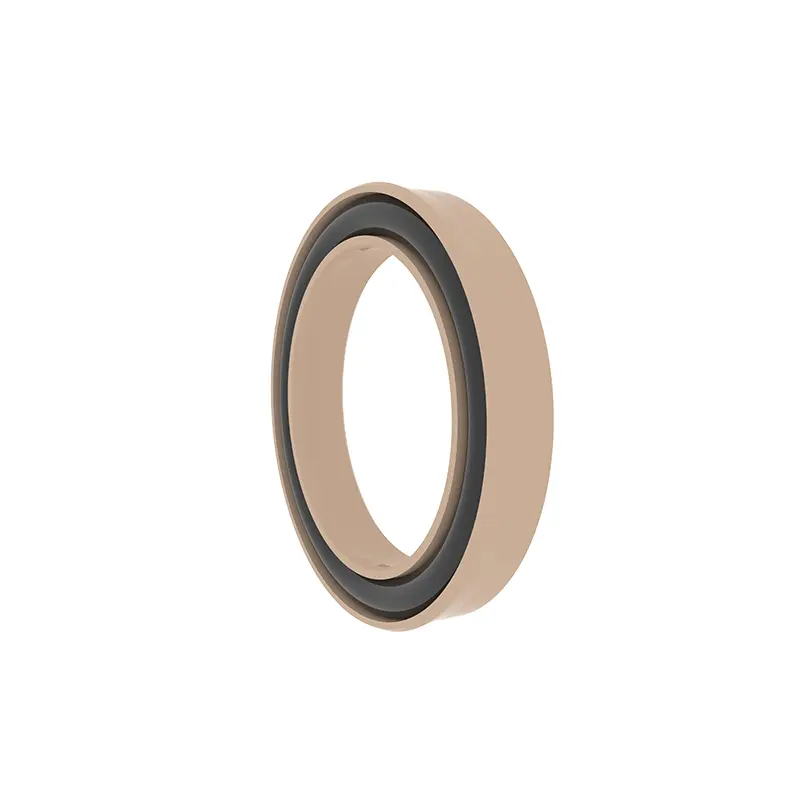

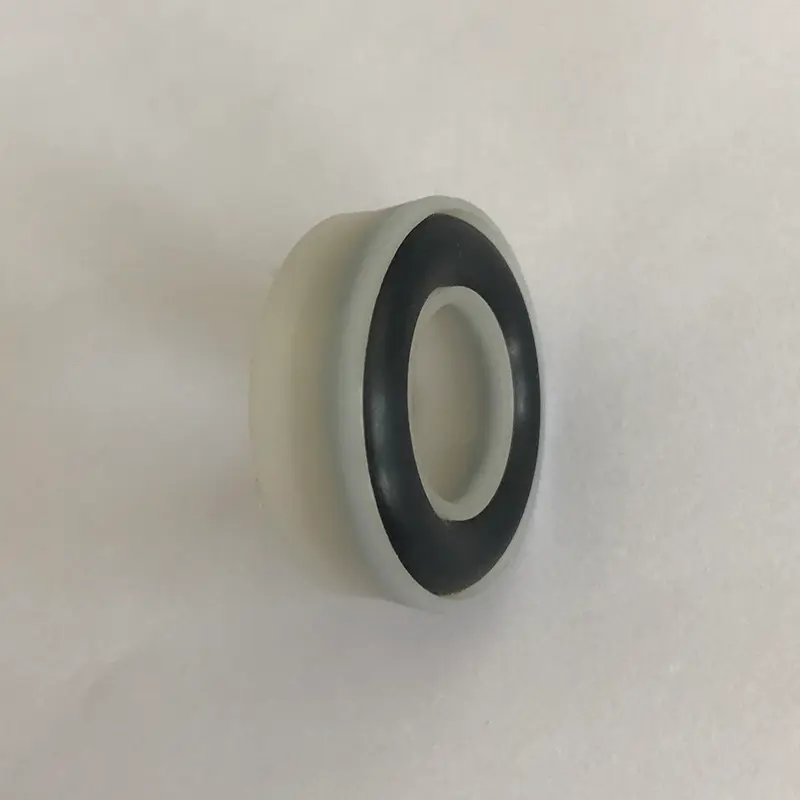

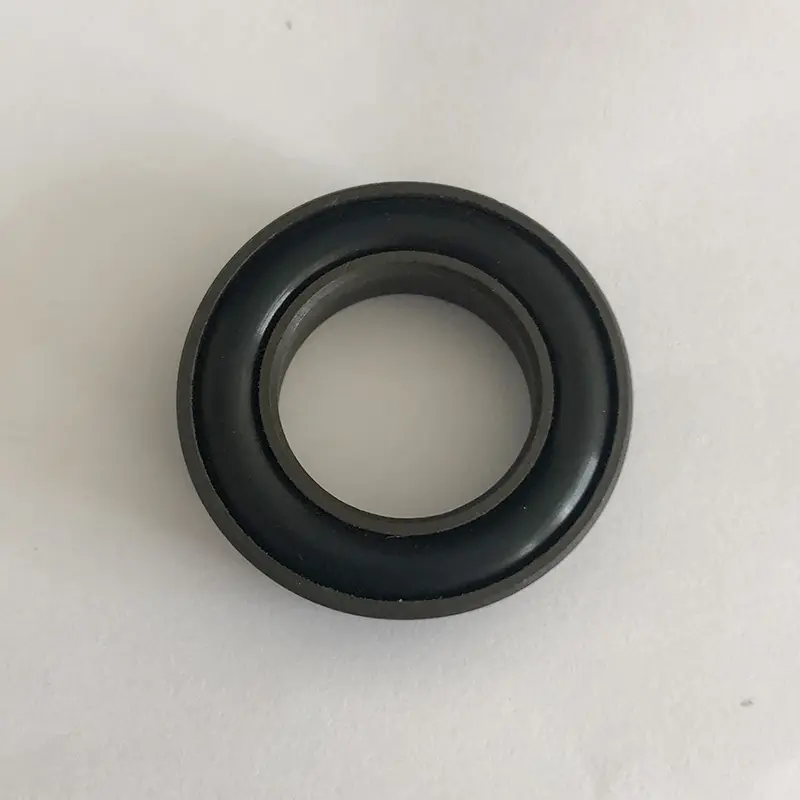

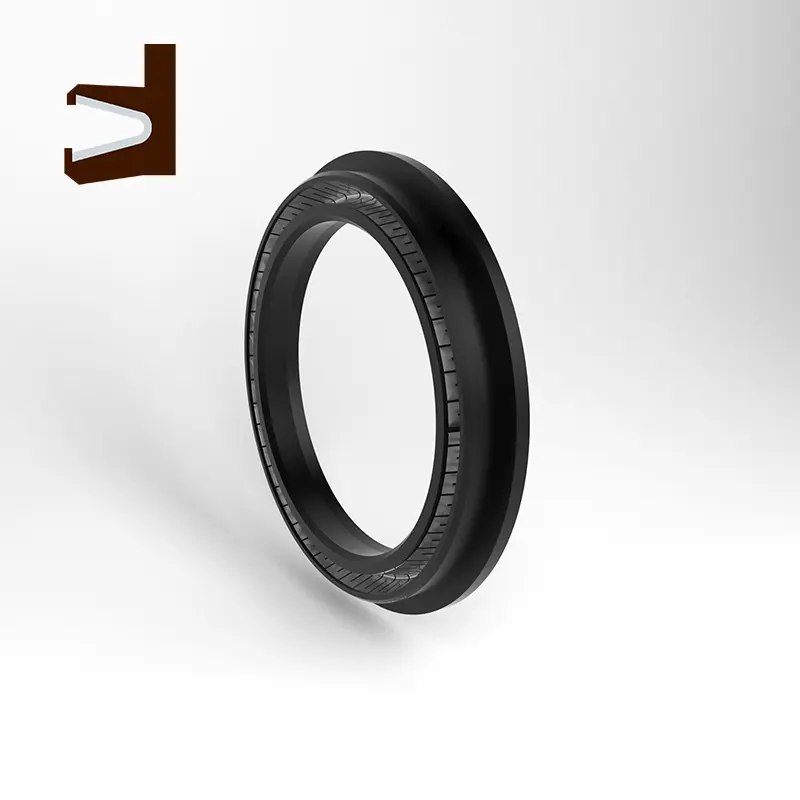

दुसर्‍या रेडियल स्प्रिंग एनर्जीइज्ड सील उत्पादनांमध्ये, आरसी 65 मालिका, आरसी 65 एक प्लग सील आहे आणि आरसी 65-बी एक वाय-आकाराचे संयोजन सील आहे. त्यांच्याकडे समान खोबणी डिझाइन देखील आहे आणि एमएल 5514 एफ आणि आयएसओ 37771 द्वारे निर्दिष्ट केलेल्या ग्रूव्हमध्ये स्थापित केले जाऊ शकते.

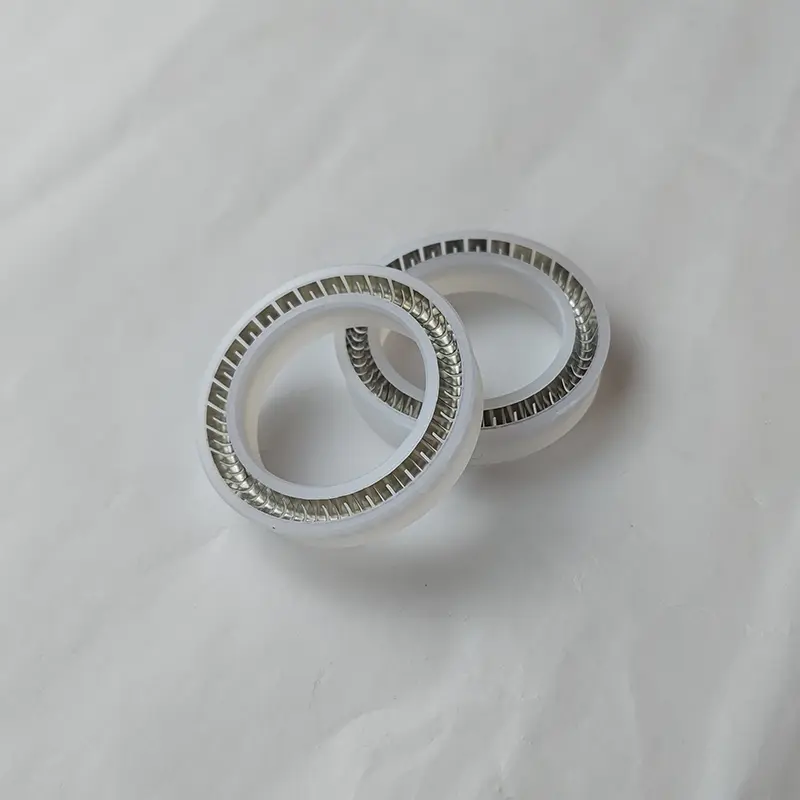

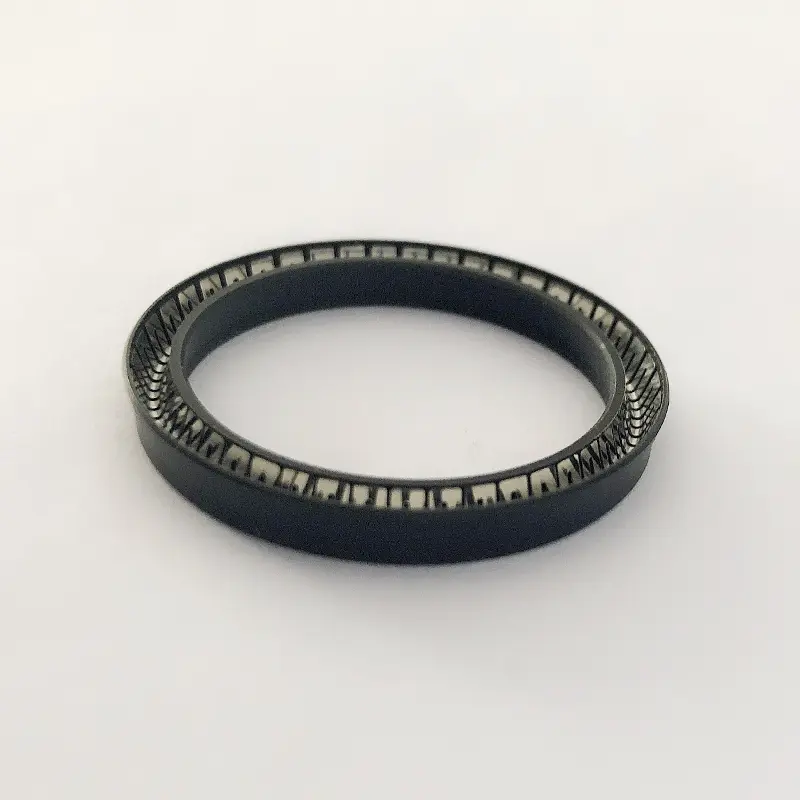

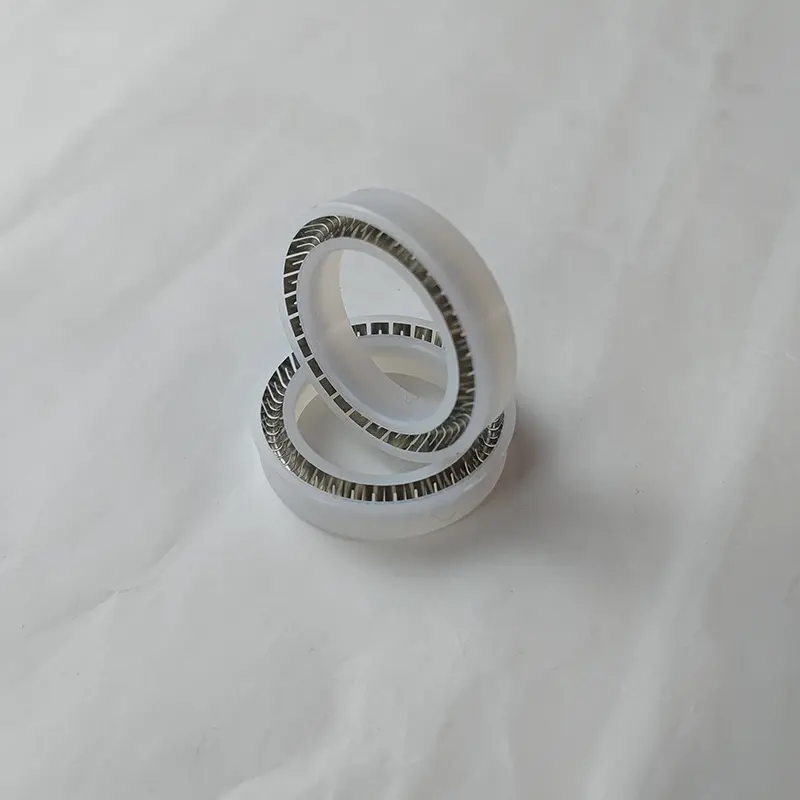

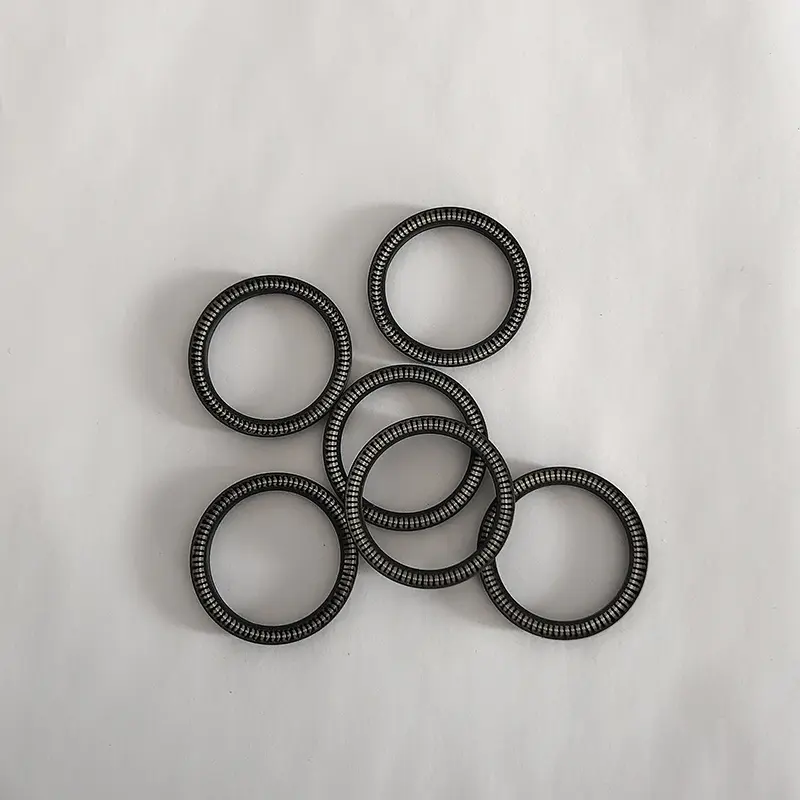

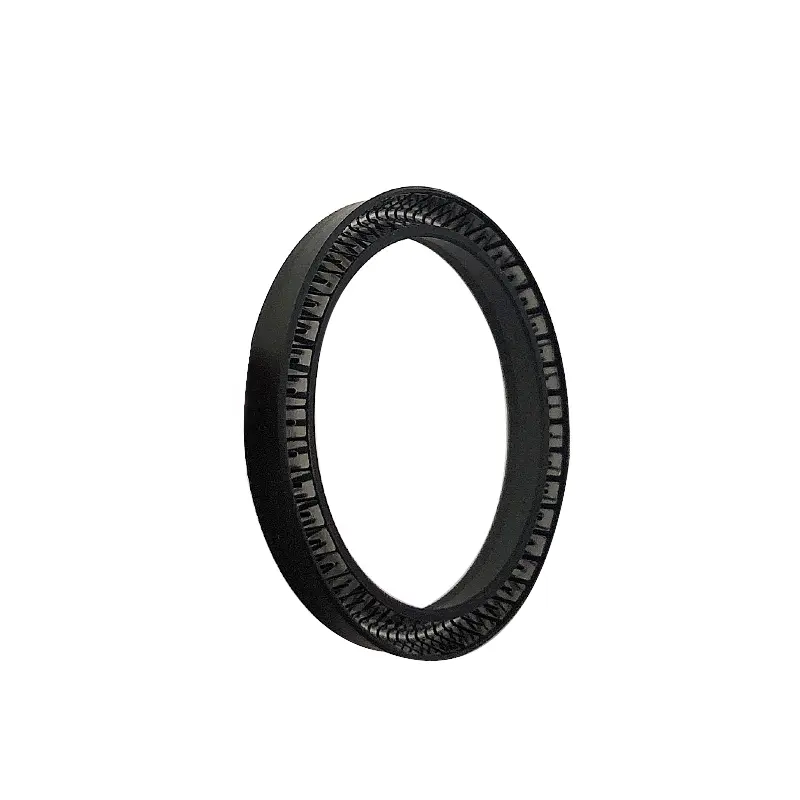

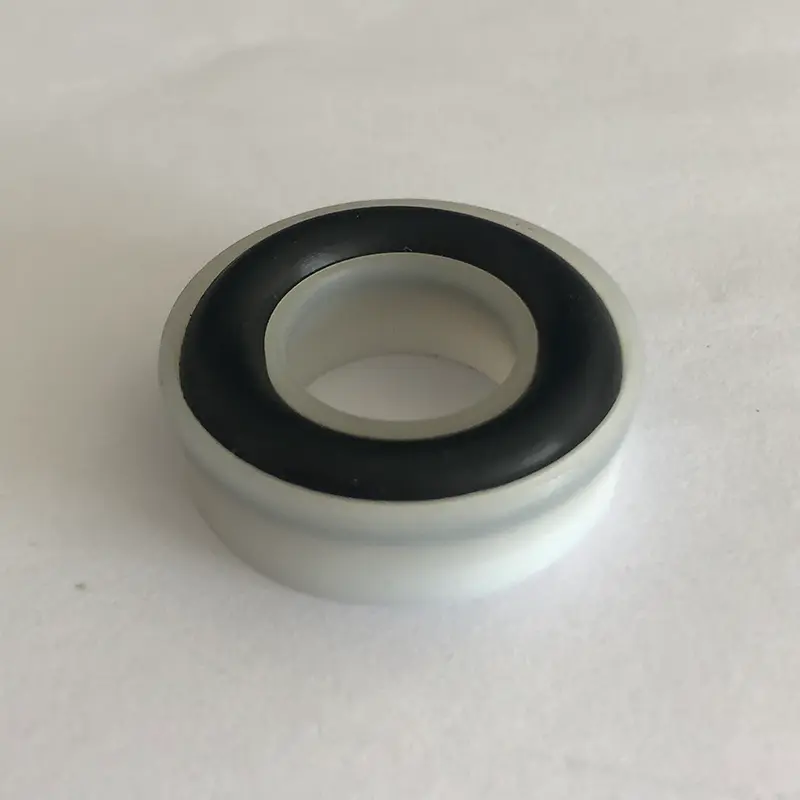

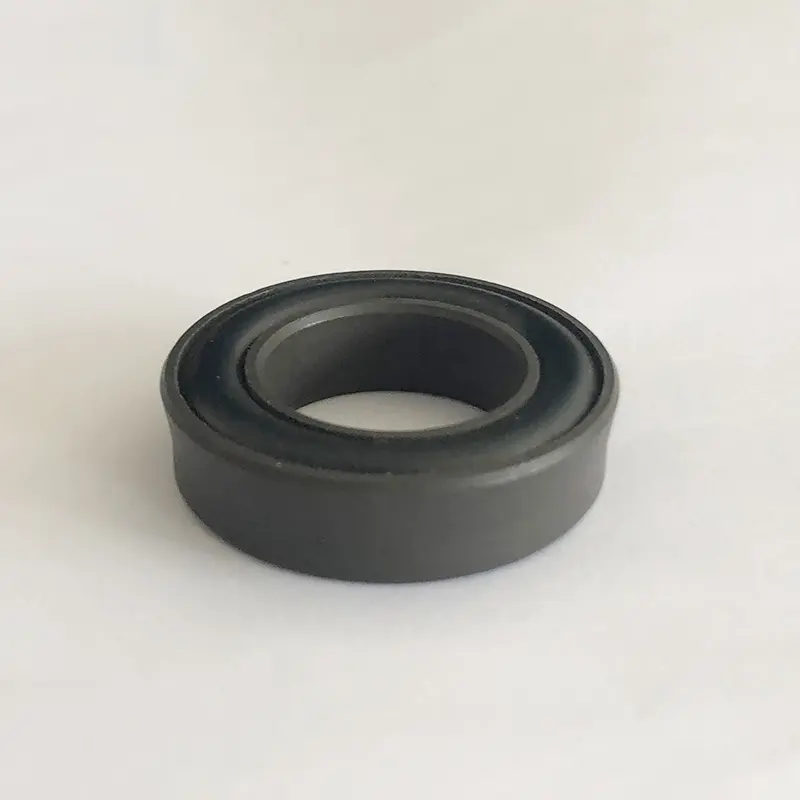

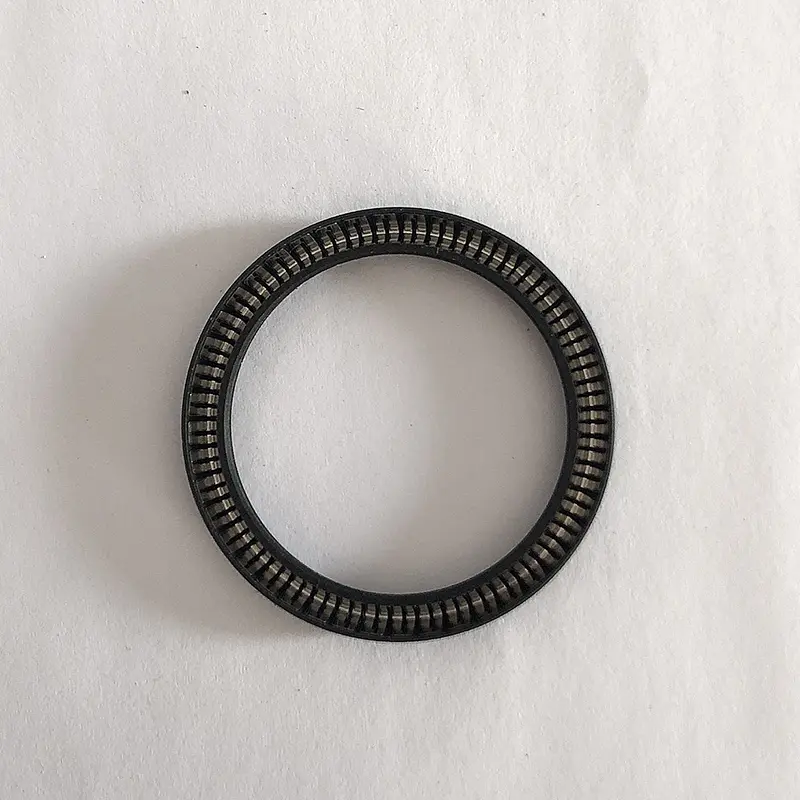

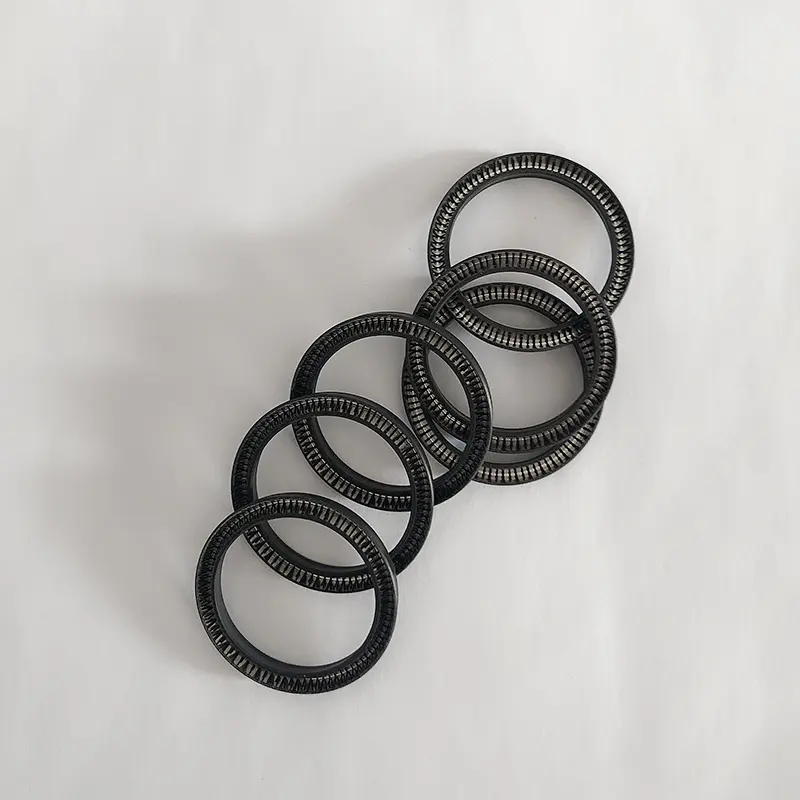

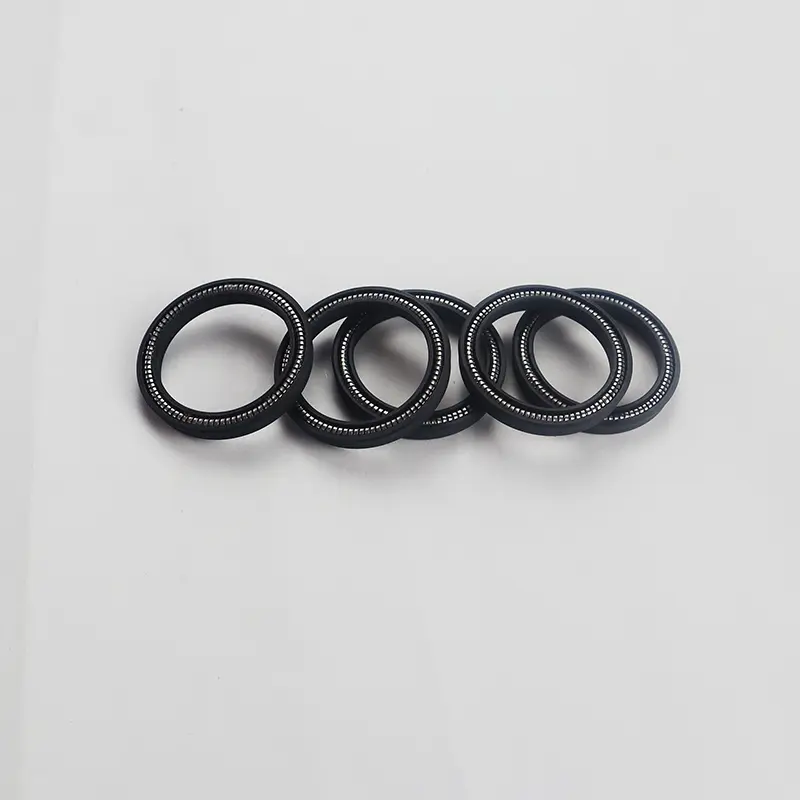

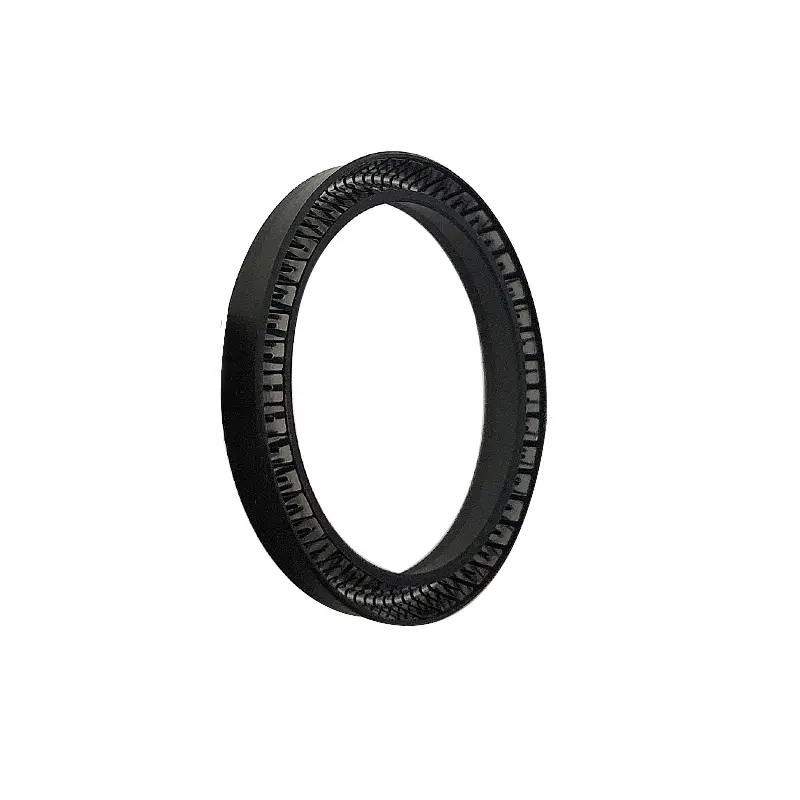

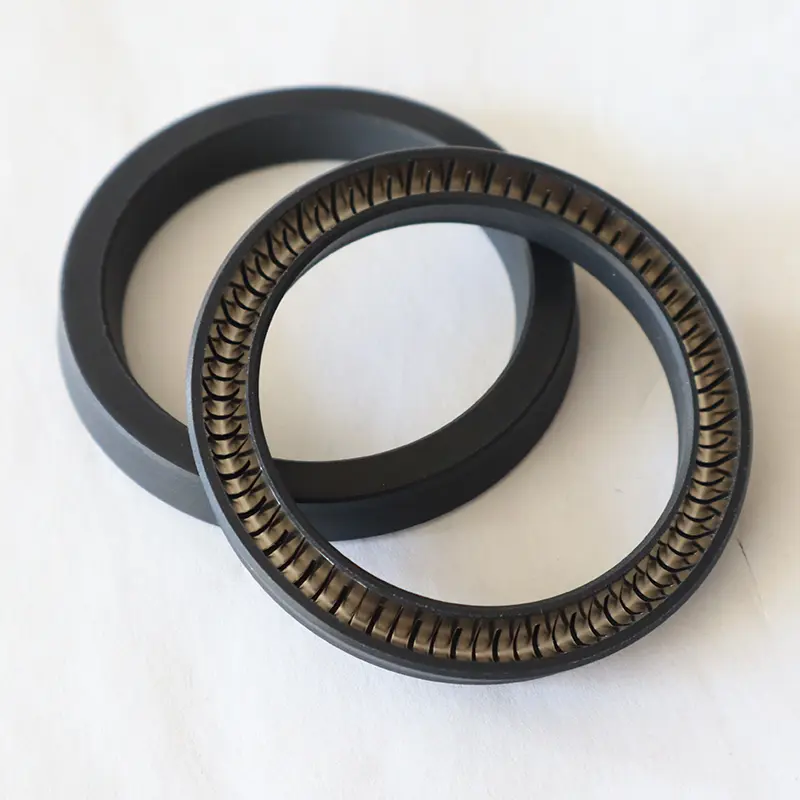

आरसी 16 आणि आरसी 65 प्लग सील स्टेनलेस स्टील स्प्रिंग्ज आणि उच्च-फंक्शनल प्लास्टिकपासून बनलेले आहेत. स्टेनलेस स्टील स्प्रिंग्ज व्ही-आकाराचे स्प्रिंग्ज आणि ओ-आकाराचे स्प्रिंग्ज निवडू शकतात. आरसी 16-बी आणि आरसी 65-बी वापरताना, जुळणारी इलेस्टोमर सामग्री वाजवीपणे निवडणे आवश्यक आहे.
रेडियल स्प्रिंग स्प्रिंग एनर्झाइज्ड सीलच्या दोन्ही मॉडेल्समध्ये उच्च कार्यक्षमता, इंटरचेंजिबिलिटी आणि विस्तृत लागूता आहे. ते कठोर कामकाजाच्या परिस्थितीत आणि रासायनिक, पेट्रोलियम, ऊर्जा आणि इतर क्षेत्रांसारख्या विशेष मीडिया वातावरणात सीलिंग हायड्रॉलिक आणि वायवीय उपकरणांसाठी योग्य आहेत. स्टेनलेस स्टील स्प्रिंग दीर्घकालीन सीलिंग प्रभाव सुनिश्चित करण्यासाठी स्थिर रेडियल फोर्स प्रदान करते, तर उच्च-कार्यक्षमता प्लास्टिक आणि इलेस्टोमर सामग्रीचे संयोजन उच्च दाब, उच्च गती आणि संक्षारक माध्यमांसाठी योग्य आहे. प्रमाणित ग्रूव्ह डिझाइन स्थापना आणि देखभाल सुलभ करते आणि वापराची किंमत कमी करते.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
रेडियल स्प्रिंग स्प्रिंग एनर्झाइज्ड सीलची सामान्य वैशिष्ट्ये:
1. रीफोक्रोकेटिंग, रोटिंग (स्विंग) आणि स्थिर सीलिंगसाठी वापरले जाऊ शकते;
2. जवळजवळ सर्व द्रव आणि रासायनिक माध्यमांना लागू;
3. उच्च आणि कमी दाब आणि व्हॅक्यूम सीलिंगसाठी उत्कृष्ट सीलिंग कामगिरी;
4. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, रेंगाळत नाही;
5. दीर्घ आयुष्य, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
6. तापमानात आणि विविध जटिल कामकाजाच्या परिस्थितीत वेगवान बदलांशी जुळवून घेण्यासाठी विविध सामग्री उपलब्ध आहेत;
7. अन्न आणि औषध अभिसरणांच्या संपर्कात असताना माध्यमात कोणतेही प्रदूषण नाही;
8. निर्जंतुकीकरण केले जाऊ शकते, जवळजवळ कोणतीही स्टोरेज कालावधी मर्यादा नाही.
आरसी 16
लागू करण्याच्या अटी
| दबाव एमपीए | वेग मे | तापमान ℃ | मध्यम | ||
| आरसी 16 <40 | आरसी 16-बी <80 | <10 | आरसी 16 -200 ~+250 | आरसी 16 -बी -35 ~+250 | जवळजवळ सर्व मीडिया |
साहित्य निवड
1. जुळणारी ओ-रिंग सामग्री असू शकते: आर 01 नायट्रिल रबर (एनबीआर), आर 02 फ्लोरोरुबर (एफकेएम), इ.
2. सीलिंग रिंग मटेरियल: पीटीएफई 1, पीटीएफई 2, पीटीएफई 3, पीटीएफई 4, यूपीई, पीके 1, पीके 2, इ.
3. स्टेनलेस स्टील स्प्रिंग्ज ओ-आकाराच्या स्प्रिंग्ज आणि व्ही-आकाराच्या स्प्रिंग्जमधून निवडले जाऊ शकतात.
ऑर्डर उदाहरण
आरसी 16-40-पीटीएफई 4+व्ही शाफ्ट व्यास 40, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, स्टेनलेस स्टील स्प्रिंग व्ही-आकाराचे स्प्रिंग आहे
आरसी 16-बी -40-पीटीएफई 4+आर 02 शाफ्ट व्यास 40 आहे, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, ओ-रिंग जुळणारे फ्लोरोरूबर आहे

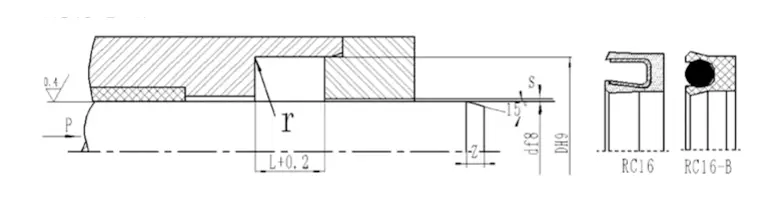

स्पेसिफिकेशन पॅरामीटर टेबल (पॅरामीटर श्रेणीतील कोणताही आकार उपलब्ध आहे)
| डीएफ 8 | डीएच 9 | L+0.2 | स्मॅक्स (<20 एमपीए) | स्मॅक्स (<40 एमपीए) | Zmin | Rmax |
| 4 ~ 9.9 | डी+2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
| 10 ~ 19.9 | डी+4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 20 ~ 39.9 | डी+6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 40 ~ 119.9 | डी+9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 120 ~ 1000 | डी+12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
पॅन सीलची स्थापना: सामान्यत: ओपन खोबणी वापरा आणि बंद खोबणीच्या स्थापनेसाठी पॅन सीलची स्थापना पहा.
स्पेसिफिकेशन आकार सारणी (आवश्यक वैशिष्ट्ये या सारणीमध्ये नाहीत, कृपया आमच्या कंपनीशी संपर्क साधा, आम्ही 1600 मिमी पर्यंत उत्पादने पुरवठा करू शकतो.)
आरसी 65
लागू करण्याच्या अटी
| दबाव एमपीए | वेग मे | तापमान ℃ | मध्यम | ||
| आरसी 65 <40 | आरसी 65-बी <80 | <10 | आरसी 65 -200 ~+250 | आरसी 65 -बी -35 ~+250 | जवळजवळ सर्व मीडिया |
1. जुळणारी ओ-रिंग सामग्री असू शकते: आर 01 नायट्रिल रबर (एनबीआर), आर 02 फ्लोरोरुबर (एफकेएम), इ.
2. सीलिंग रिंग मटेरियल: पीटीएफई 1, पीटीएफई 2, पीटीएफई 3, पीटीएफई 4, यूपीई, पीके 1, पीके 2, इ.
3. स्टेनलेस स्टील स्प्रिंग्ज ओ-आकाराच्या स्प्रिंग्ज आणि व्ही-आकाराच्या स्प्रिंग्जमधून निवडले जाऊ शकतात.
ऑर्डर उदाहरण
आरसी 65-40-पीटीएफई 4+व्ही सिलेंडर व्यास 40, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, स्टेनलेस स्टील स्प्रिंग व्ही-आकाराचे वसंत .तु आहे
आरसी 65-बी -40-पीटीएफई 4+आर 02 सिलिंडर व्यास 40 आहे, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, ओ-रिंग जुळत आहे फ्लोरोरूबर

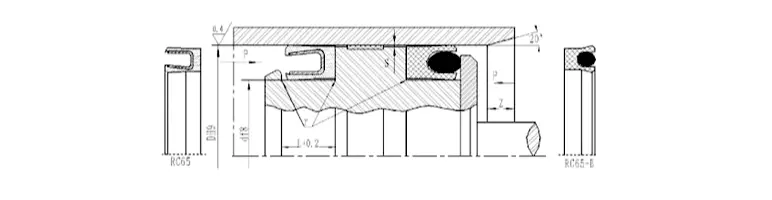

स्पेसिफिकेशन पॅरामीटर टेबल (पॅरामीटर श्रेणीतील कोणताही आकार उपलब्ध आहे)
| डीएच 9 | डीएफ 8 | L+0.2 | स्मॅक्स (<20 एमपीए) | स्मॅक्स (<40 एमपीए) | Zmin | Rmax |
| 6 ~ 13.9 | डी -2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
| 14 ~ 24.9 | डी -4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 25 ~ 45.9 | डी -6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 46 ~ 124.9 | डी -9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 125 ~ 999.9 | डी -12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
