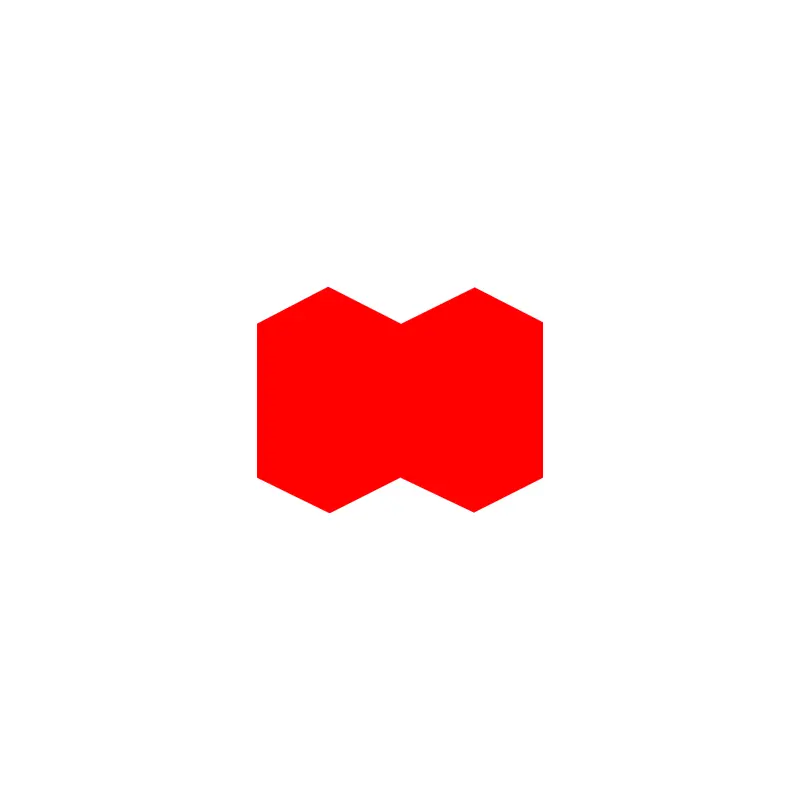

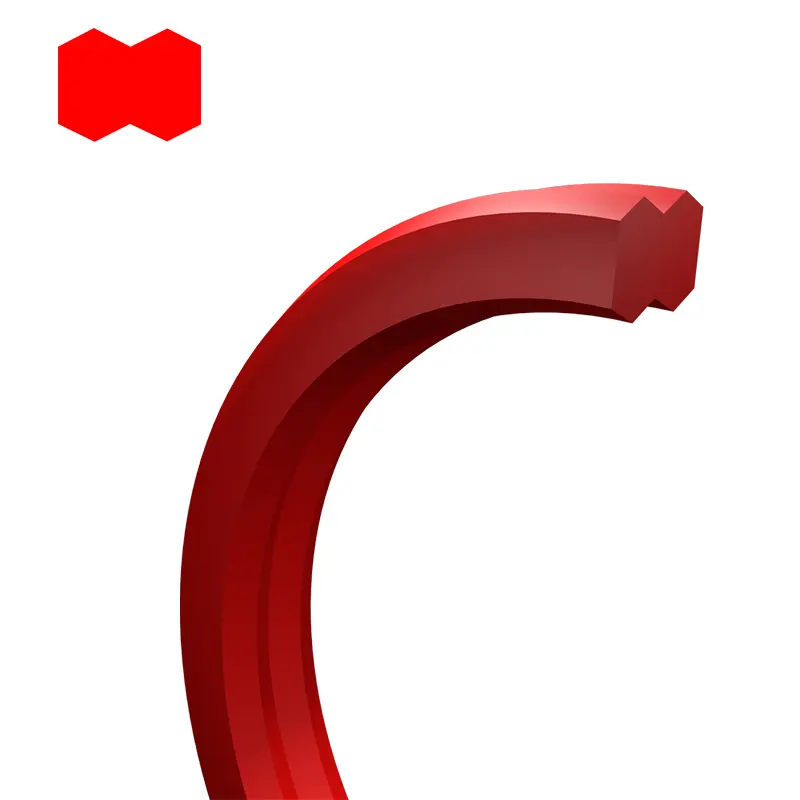

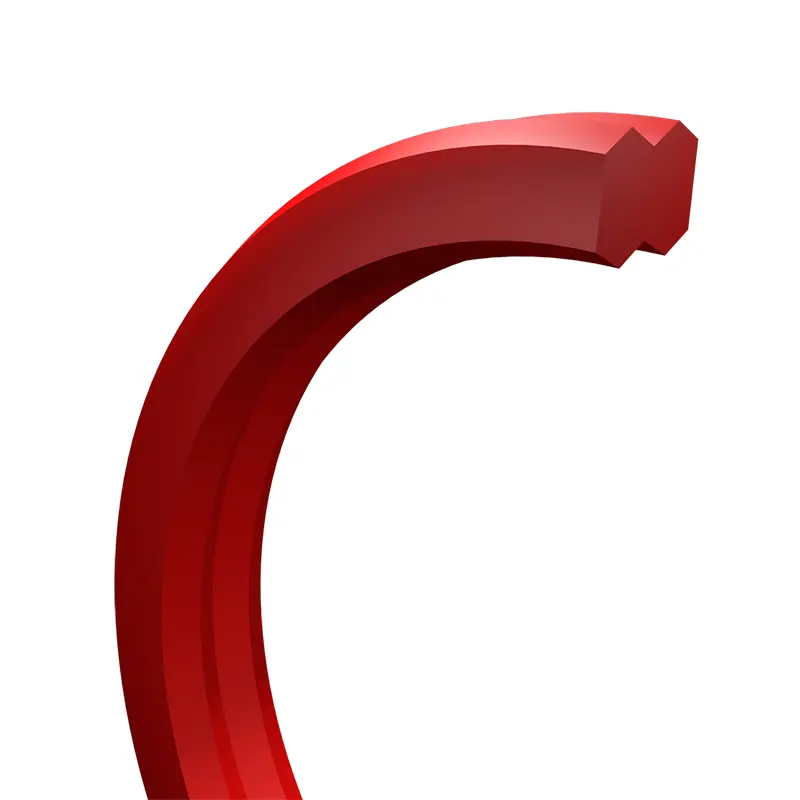

डंबबेल-आकाराच्या सीलिंग रिंग

सध्याच्या हायड्रॉलिक सिलेंडर डिझाइनमध्ये ओ-रिंग्ज किंवा ओ-रिंग + रिटेनिंग रिंग संयोजन प्रामुख्याने स्थिर सील म्हणून वापरले जाते. तथापि, या सीलिंग सोल्यूशनमध्ये असेंब्ली दरम्यान काही जोखीम आहेत कारण ओ-रिंग पिळले जाऊ शकते आणि राखून ठेवणार्‍या रिंगची स्थिती इष्टतम असू शकत नाही. हे समाधान प्रेशर पल्सेशन आणि घाणांच्या घुसखोरीच्या बाबतीत तोटे देखील दर्शविते. या प्रकरणात, डंबबेल-आकाराच्या सीलिंग रिंगचा वापर एकाच मूळचा स्थिर हायड्रॉलिक सील म्हणून एक आदर्श पर्याय म्हणून केला जाऊ शकतो.

उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:

तांत्रिक डेटा

दबाव: 50 एमपीए पर्यंत.

तापमान: -35 ℃ ...+110 ℃.

साहित्य: पॉलीयुरेथेन.

स्थापना आवश्यकता

(१) इंस्टॉलेशन चाम्फर सी ग्रूव्ह खोली डब्ल्यू (एमएम) च्या मूल्यानुसार निवडले गेले आहे

जेव्हा डब्ल्यू <3; C≥3.

जेव्हा डब्ल्यू> 3; C≥5.

(२) पृष्ठभाग समाप्त

आणि

()) इष्टतम सीलिंग अंतर:

सिलेंडर बोर - एच 8

मार्गदर्शक स्लीव्ह - जी 6

सील एक्सट्रूझनसाठी अगदी प्रतिरोधक असल्याने, 0.2 मिमीच्या रेडियल सीलिंग गॅप एस साध्य करता येतात.

कमी तापमानाच्या वापरामध्ये, मार्गदर्शक स्लीव्हपासून सिलेंडर बोअर आणि पिस्टन रॉडपर्यंत विचलन टाळले पाहिजे.

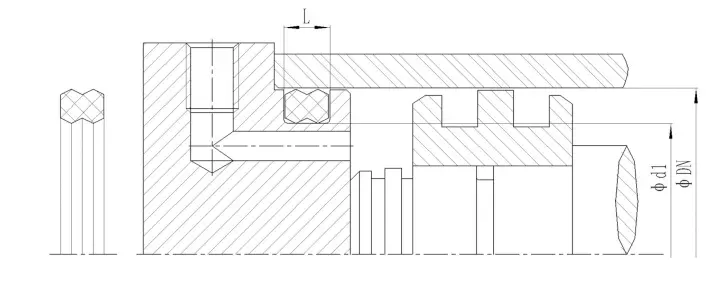

स्थापना शिफारसी

फायदा

ओ-रिंग्ज किंवा ओ-रिंग + रिटेनिंग रिंग संयोजनांच्या तुलनेत, डंबबेल सीलचे खालील फायदे आहेत:

(१) फिरण्यासाठी खूप प्रतिरोधक

(२) स्थापित करणे सोपे आहे

()) लांब सेवा जीवन

()) उच्च दाब प्रतिकार

अर्ज

डंबबेल सील सामान्यत: हायड्रॉलिक सिलेंडर्समध्ये वापरले जातात, जसे की:

(१) फोर्कलिफ्ट्स

(२) बांधकाम मशीनरी हायड्रॉलिक्स

()) औद्योगिक हायड्रॉलिक्स

()) मशीन साधने

()) इंजेक्शन मोल्डिंग मशीन

()) हायड्रॉलिक प्रेस

()) काडतूस वाल्व्ह
