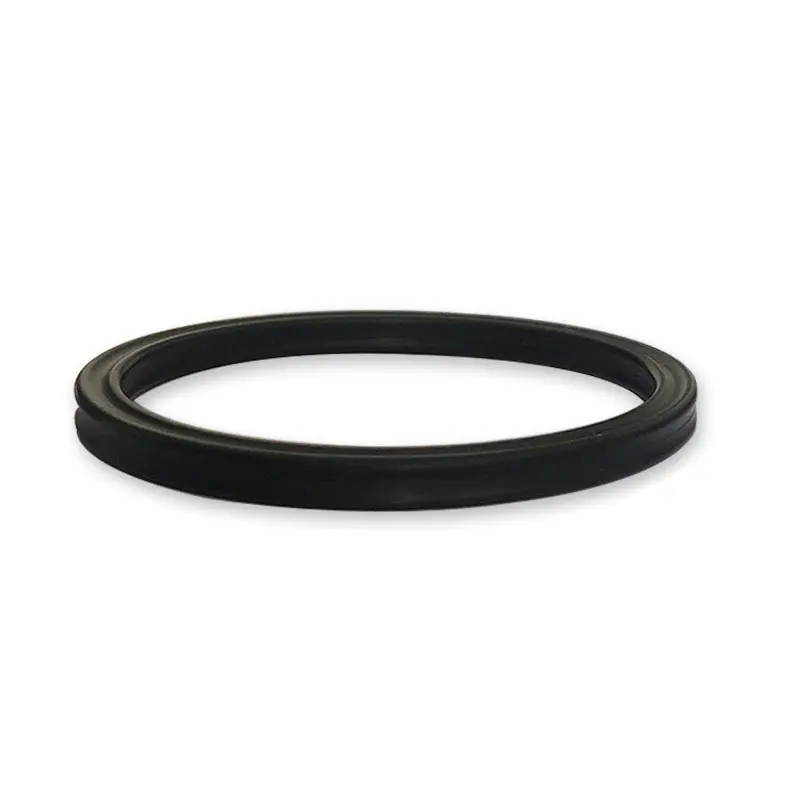

तारा-आकाराच्या सीलिंग रिंग

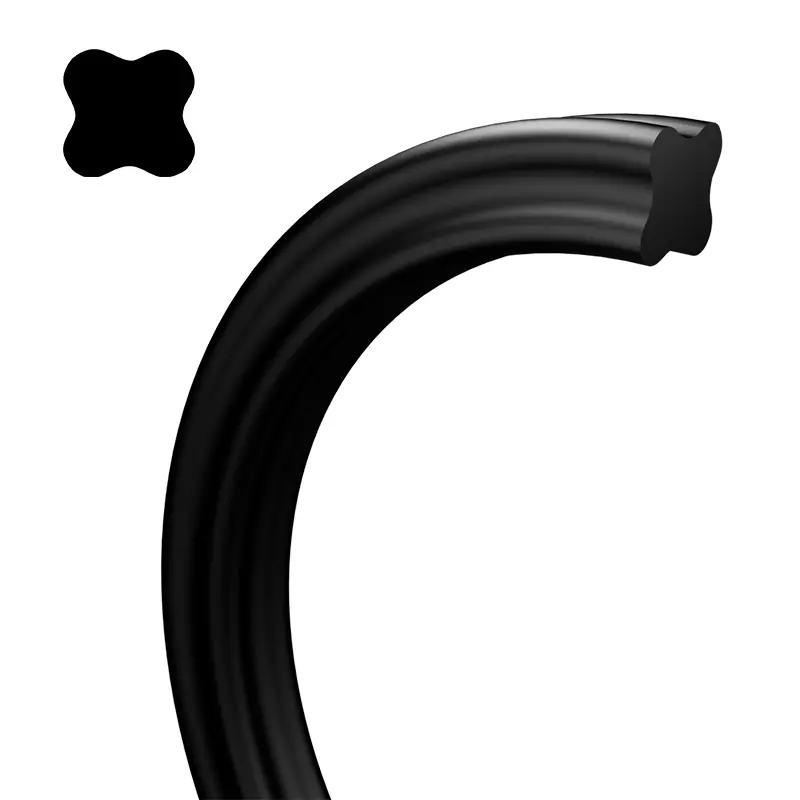

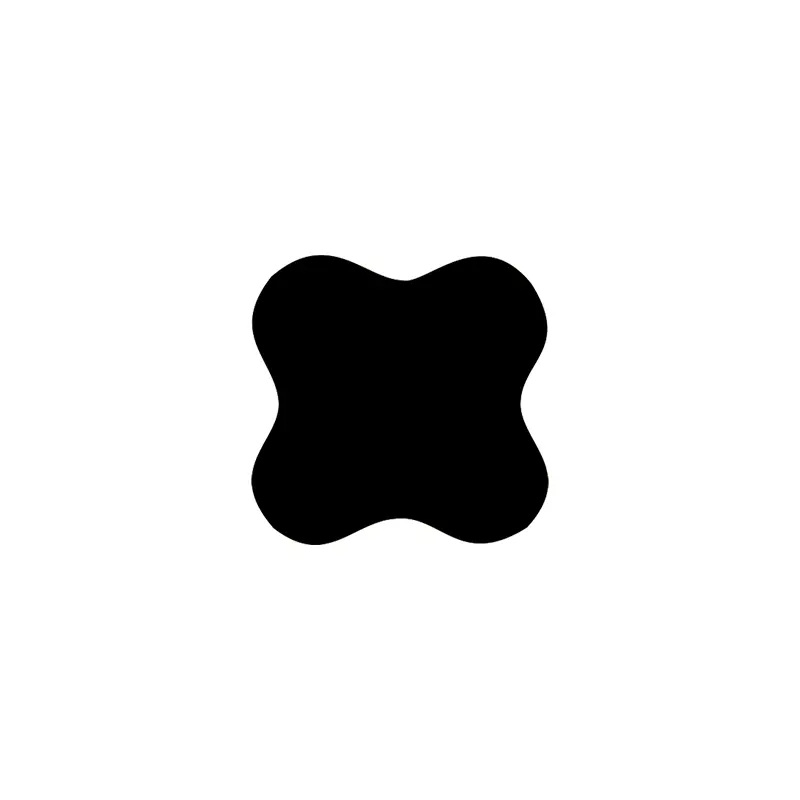

तारा-आकाराच्या सीलिंग रिंगमध्ये एक्स-सारख्या आकारासह चार-लिप सील आहे, म्हणून याला एक्स-रिंग देखील म्हणतात. ओ-रिंगच्या आधारावर ही एक सुधारणा आणि वर्धित आहे. त्याचे क्रॉस-सेक्शनल परिमाण अमेरिकन एएस 568 ए मानकांच्या ओ-रिंगसारखेच आहेत आणि ते मुळात ओ-रिंगच्या वापरास पुनर्स्थित करू शकते.

ओ-रिंगच्या तुलनेत, तारा-आकाराच्या सीलिंग रिंग सीलिंग ओठांच्या दरम्यान एक वंगण पोकळी तयार करते, ज्यात एक लहान घर्षण प्रतिकार आणि एक लहान प्रारंभिक प्रतिकार आहे. कारण त्याची फ्लॅश एज क्रॉस सेक्शनच्या अवतल भागात स्थित आहे, सीलिंग प्रभाव अधिक चांगला आहे. नॉन-सर्क्युलर क्रॉस सेक्शन रीफ्रोकेटिंग मोशन दरम्यान रोलिंग इंद्रियगोचर प्रभावीपणे टाळते.

तारा-आकाराच्या सीलिंग रिंगची अनुप्रयोग श्रेणी खूप रुंद आहे. तापमान, दबाव आणि माध्यमानुसार योग्य सामग्री निवडा. दिलेल्या अनुप्रयोगास तारा-आकाराच्या सीलिंग रिंगला अनुकूल करण्यासाठी, सर्व कार्यरत पॅरामीटर्समधील परस्पर अडचणींचा विचार केला पाहिजे. अनुप्रयोग श्रेणी निश्चित करताना, पीक तापमान, सतत कार्यरत तापमान आणि ऑपरेटिंग सायकलचा विचार केला पाहिजे. फिरणार्‍या प्रसंगी, घर्षण उष्णतेमुळे होणार्‍या तापमानात वाढ देखील विचारात घेणे आवश्यक आहे.

ही एक्स-आकाराची सीलिंग रिंग एक स्वत: ची कडक सीलिंग घटक आहे. प्रारंभिक अवस्थेतील सीलिंग फोर्स कॉम्प्रेशन रक्कम आणि सामग्रीच्या कडकपणावर अवलंबून असते. सिस्टमचा दबाव वाढत असताना, सीलिंग रिंगचे कॉम्प्रेशन विकृती वाढेल आणि एकूण सीलिंग फोर्स वाढेल, ज्यामुळे विश्वासार्ह सील तयार होईल.

उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:

तारा-आकाराच्या सीलिंग रिंगची निवड

स्थिर सीलिंग किंवा रेखीय हालचाल

. कारण प्री-कॉम्प्रेशनद्वारे तयार केलेली पूर्व-कॉम्प्रेशन फोर्स सील रिंगला फिरविणे आणि रोलिंगपासून प्रभावीपणे प्रतिबंधित करू शकते.

(२) शाफ्ट सीलिंग: तारा-आकाराच्या सीलिंग रिंगचा अंतर्गत व्यास शाफ्टच्या बाह्य व्यासापेक्षा समान किंवा किंचित मोठा असावा, जो 1%च्या आत नियंत्रित केला जाऊ शकतो. सील रिंग स्थापित करणे सोपे होईल आणि दीर्घ सेवा आयुष्य असेल.

रोटरी सीलिंग

तारा-आकाराच्या रिंगचा अंतर्गत व्यास शाफ्टच्या व्यासाच्या व्यासापेक्षा सुमारे 2 ~ 5% मोठा आहे. कारण जेव्हा सील रिंग रोटेशनमध्ये वापरली जाते तेव्हा घर्षण आणि उष्णता निर्माण करेल आणि इलेस्टोमर हीटिंग (जौल हीटिंग इफेक्ट) नंतर संकुचित होईल. सील रिंगचे वंगण आणि विश्वासार्ह ऑपरेशन सुनिश्चित करण्यासाठी, शाफ्ट व्यासापेक्षा मोठ्या आतील व्यासासह तारा-आकाराची अंगठी निवडली जाणे आवश्यक आहे. सामान्यत: लहान क्रॉस-सेक्शनसह सील रिंग स्थिर सीलिंगच्या गरजा पूर्ण करू शकते आणि त्याउलट, डायनॅमिक सीलिंगच्या आवश्यकता पूर्ण करण्यासाठी मोठ्या क्रॉस-सेक्शनसह सील रिंग वापरली पाहिजे. उच्च दाब किंवा मोठ्या प्रमाणात एक्सट्र्यूजन अंतराच्या बाबतीत, उच्च कडकपणासह रबर सामग्रीची निवड करणे आवश्यक आहे. उच्च दबाव एक्स्ट्रूझनमुळे होणारे नुकसान टाळण्यासाठी पीटीएफई बॅकिंग रिंग जोडणे हा सर्वात चांगला मार्ग आहे.

साहित्य

सामग्री सामान्यत: शॉ ए 70 नायट्रिल रबर एनबीआर असते. इतर सामग्री ओ-रिंग्जसाठी वापरल्या जाणार्‍या साहित्याचा संदर्भ घेऊ शकतात.

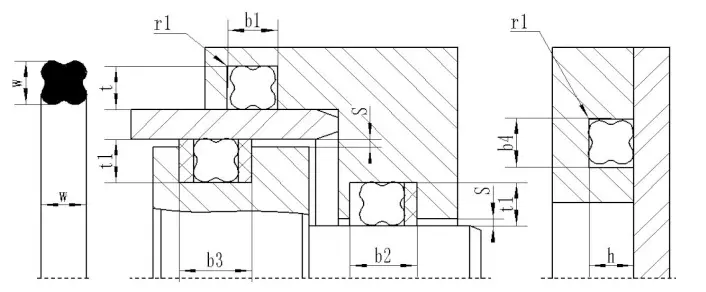

स्टार रिंगची शिफारस केलेली खोबणी डिझाइन

स्टार-आकाराचे सीलिंग रिंग-एक्स-रिंग (अमेरिकन मानक एएस 568 ए)

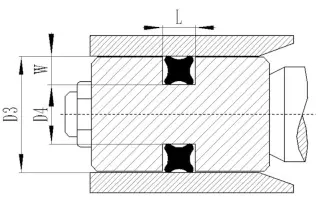

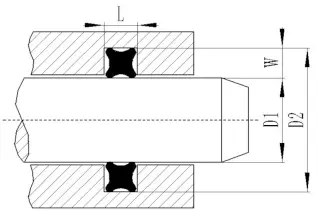

पिस्टन रॉड सील (शाफ्टसाठी)					पिस्टन सील (होल)
उत्पादन मॉडेल	वैशिष्ट्ये आणि परिमाण		रॉड सील			पिस्टन सील		स्लॉट रुंदी
	अंतर्गत व्यास डीएन	क्रॉस-सेक्शनल व्यास सीएस	डी 1	डी 2		डी 3	डी 4	L	W
As001 As002 As003	0.74 1.07 1.42	1.02 1.27 1.52
As004 As005 As006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
As007 As008 As009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
