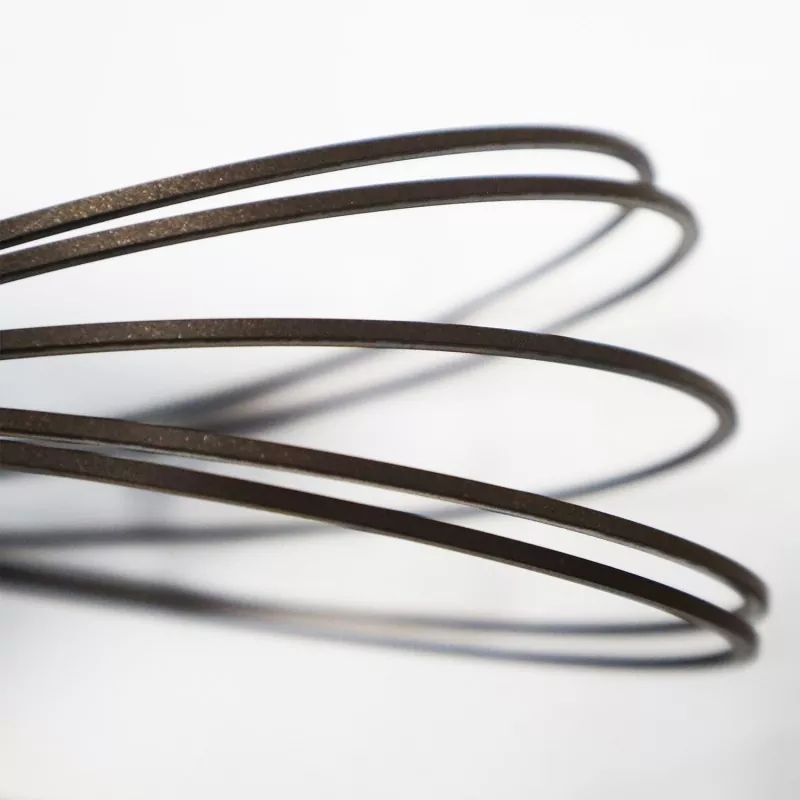

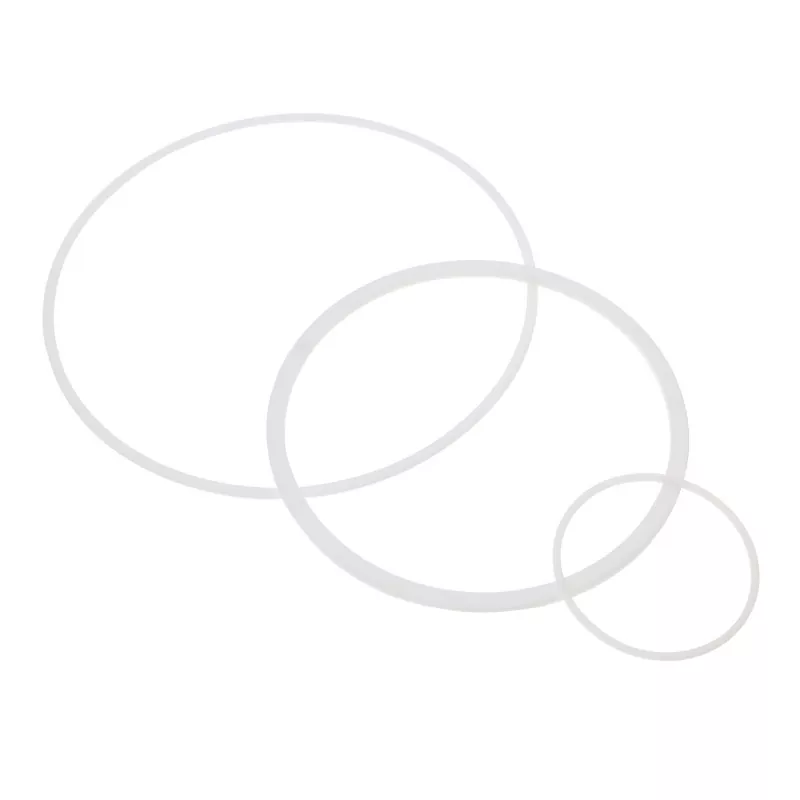

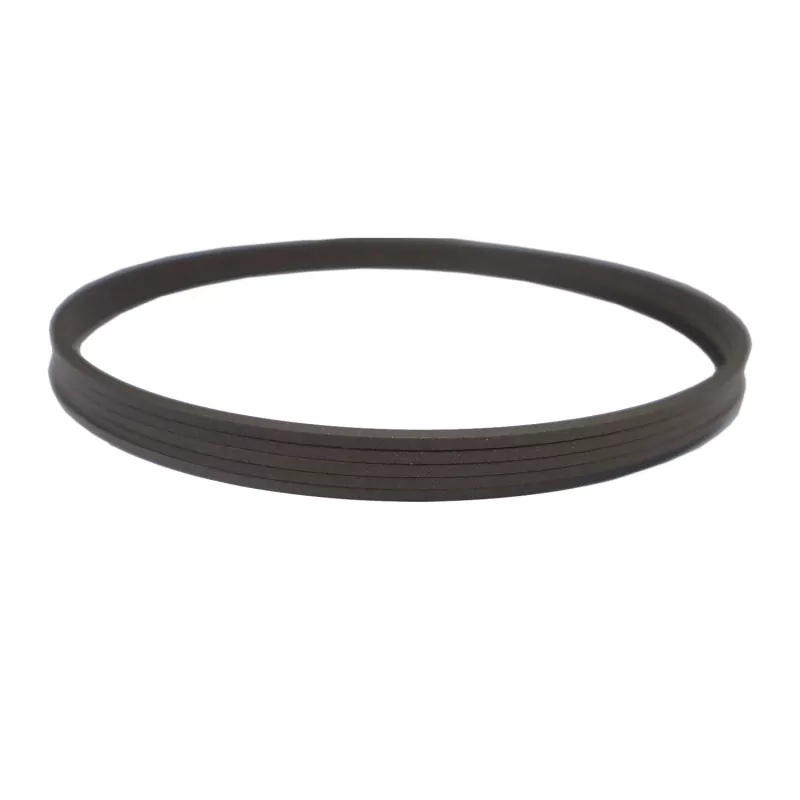

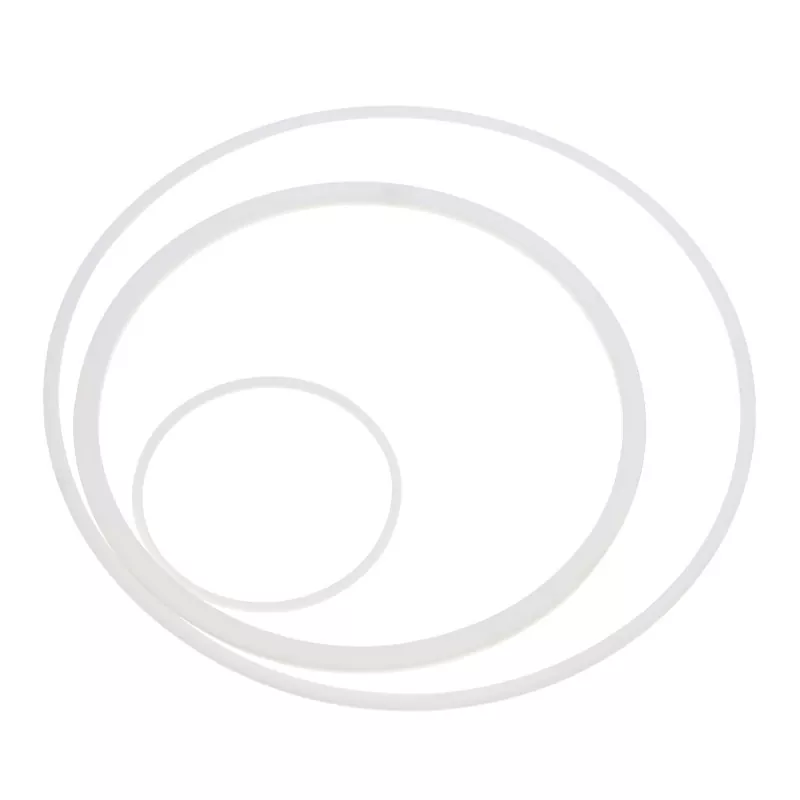

रिंग राखून ठेवणे

ओ-रिंग किंवा स्टार रिंगच्या संयोगाने रिटेनिंग रिंगचा वापर केला जातो ज्यामुळे सीलिंग रिंग दाबाच्या क्रियेखाली कमी-दाबाच्या बाजूच्या गॅपमध्ये पिळून जाऊ नये. जसजसा दबाव वाढत जातो तसतसे सीलिंग रिंग "एक्सट्रूजन" द्वारे खराब होते आणि शेवटी सील करण्यात अयशस्वी होते. राखून ठेवणारी रिंग वापरली असल्यास, सीलिंग रिंगचे "एक्सट्रूजन" प्रतिबंधित केले जाऊ शकते. म्हणून, टिकवून ठेवणारी रिंग सीलिंग रिंगला पूरक आहे. हे स्वतः सील नाही, परंतु ते सीलिंग रिंगची कार्यरत दाब श्रेणी वाढवते.

रिटेनिंग रिंगचा वापर ओ-रिंगच्या संयोगाने केला जातो ज्यामुळे ते "एक्सट्रूजन" होऊ नये, ओ-रिंगचे प्रभावीपणे संरक्षण होते, त्याचे सेवा आयुष्य वाढते आणि मोठ्या सीलिंग अंतराची अनुमती मिळते, ज्यामुळे प्रक्रिया खर्च कमी होतो.

उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:

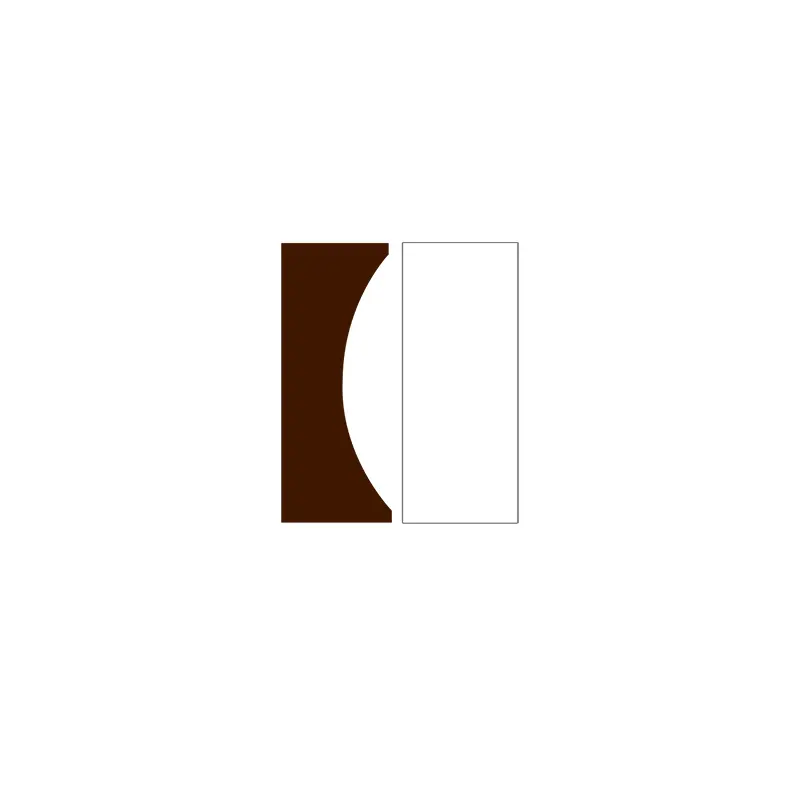

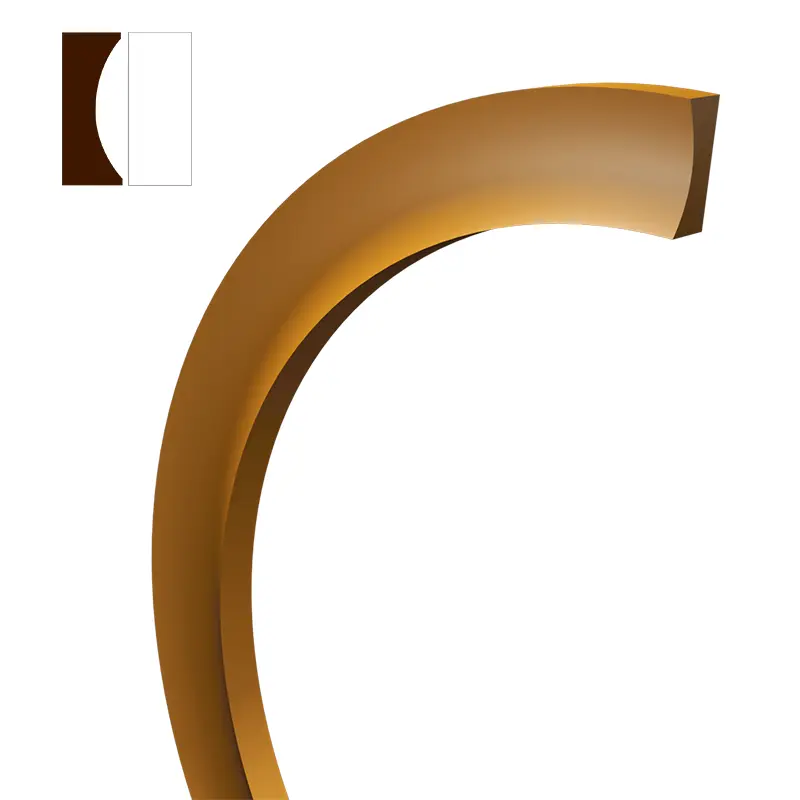

रिंग फॉर्म आणि रचना प्रकार राखून ठेवणे

तांत्रिक डेटा

कार्यरत दबाव: स्थिर सील सुमारे 200Mpa पर्यंत पोहोचू शकते (सामग्रीवर आणि टिकवून ठेवलेल्या रिंगच्या सील प्रकारावर अवलंबून), परस्पर सील सुमारे 40Mpa पर्यंत पोहोचू शकते. स्विंग/स्लो स्पीड रोटेशन सुमारे 15Mpa पर्यंत पोहोचू शकते.

गती: परस्पर आणि फिरणे सुमारे 2m/s पर्यंत पोहोचू शकते (सामग्रीवर अवलंबून).

ऑर्डरिंग मानके

(1) T01 मालिका टिकवून ठेवणाऱ्या रिंग आतील व्यास d1, रुंदी W आणि जाडी T ने बनलेल्या असतात.

उदाहरण: T01-00356  d1: 3.56*W:1.35*T:1.23

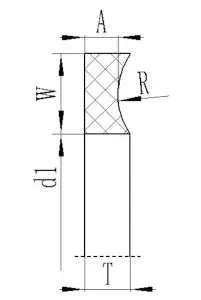

(2) T02 मालिका टिकवून ठेवणाऱ्या रिंग्ज आतील व्यास d1, रुंदी W, आणि जाडी A आणि T ने बनलेली आहेत.

उदाहरण: T02-027  d1:33.78*W:1.35*A:1.14*T:1.24
