ओ-रिंग्ज हायड्रॉलिक, वायवीय घटक आणि सिस्टम डिव्हाइसमध्ये वापरल्या जाणार्‍या सर्वात लोकप्रिय सील आहेत आणि विविध सीलिंग प्रसंगी मोठ्या प्रमाणात वापरल्या जातात.
ओ-रिंग्ज सीलिंग घटक म्हणून तसेच हायड्रॉलिक स्लाइडिंग सील आणि धूळ रिंगसाठी सक्तीने-उपभोग घटक म्हणून वापरले जाऊ शकतात. निर्दिष्ट तापमान, दबाव आणि भिन्न द्रव आणि गॅस मीडिया अंतर्गत ही उत्पादने स्थिर किंवा फिरत्या अवस्थेत सील म्हणून कार्य करू शकतात. असे म्हटले जाऊ शकते की औद्योगिक क्षेत्रात, ती दुरुस्ती आणि देखभालसाठी एकच शिक्का असो किंवा एरोस्पेस, ऑटोमोटिव्ह उद्योग आणि सामान्य उद्योग यासारख्या अनुप्रयोगांमध्ये ओ-रिंग्ज जवळजवळ सर्वत्र आहेत.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
ओ-रिंग्जचे बरेच फायदे आहेत:
(१) स्थिर सीलिंग आणि डायनॅमिक सीलिंगसह विविध प्रकारच्या सीलिंग फॉर्मसाठी योग्य.
(२) रोटेशनल मोशन, अक्षीय रीफ्रोकेटिंग मोशन किंवा एकत्रित गती यासारख्या विविध मोशन मोडसाठी योग्य.
()) तेल, पाणी, गॅस, रासायनिक मीडिया किंवा इतर मिश्रित माध्यमांसह विविध सीलिंग माध्यमांसाठी योग्य;
आणि
()) बर्‍याच प्रकारचे साहित्य आहेत;
()) कमी किंमत;
()) गतिशील घर्षण प्रतिकार तुलनेने लहान आहे.
ओ-रिंग मानकांची यादी खालील तक्त्यात दर्शविली आहे:
| टेबल 1-1 ओ-रिंग मानकांची यादी | |||||||

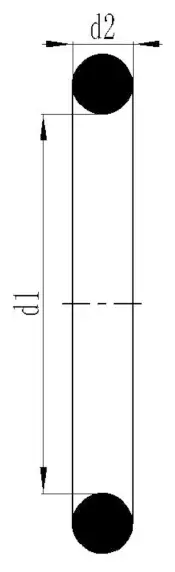

| मानक | ओ-रिंग क्रॉस-सेक्शनल व्यास डी 2 |
 |
|||||
| 568 म्हणून अमेरिकन मानक ब्रिटिश मानक बीएस 1516 |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| जपानी मानक जिस बी 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| आंतरराष्ट्रीय मानक आयएस 0 3601/1 जर्मन मानक डीआयएन 3771/1 चीनी मानक जीबी 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| चीनी मानक जीबी 1235 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| पसंत केलेले मेट्रिक आकार | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| 568 म्हणून अमेरिकन मानक (900 मालिका) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||
सीलिंग यंत्रणा
ओ-रिंग एक स्वयंचलित द्वि-मार्ग सीलिंग घटक आहे. स्थापनेदरम्यान, त्याचे रेडियल आणि अक्षीय प्री-कॉम्प्रेशन स्वतः ओ-रिंगची प्रारंभिक सीलिंग क्षमता निर्धारित करते, जे सिस्टमच्या दाबाच्या वाढीसह वाढते.
(१) असुरक्षित राज्य
(२) दबाव न घेता संकुचित राज्य
()) दबाव
कामगिरी पॅरामीटर्स
सारणी 1-2 ओ-रिंग परफॉरमन्स पॅरामीटर्स
| मानक | स्थिर सील | डायनॅमिक सील |
| कामाचा दबाव | रिंग टिकवून न ठेवता, जास्तीत जास्त 20 एमपीए पर्यंत पोहोचू शकते; रिंग रिंगसह, जास्तीत जास्त 40 एमपीए पर्यंत पोहोचू शकते: विशेष टिकवून ठेवणार्‍या रिंगसह, जास्तीत जास्त 200 एमपीए पर्यंत पोहोचू शकते | रिंग टिकवून न ठेवता, जास्तीत जास्त दबाव 5 एमपीए पर्यंत पोहोचू शकतो; रिंग रिंगसह, उच्च दबाव सह |
| वेग | 0.5 मी/से कमाल, 2 मीटर/से कमाल फिरविणे | |
| तापमान | सामान्य प्रसंग: -30 ~+110, विशेष प्रसंग: -60 ~+250, फिरणारे प्रसंग: -30 ~+80 | |
| मध्यम | पहा (मटेरियल प्रॉपर्टी टेबल) | |
ओ-रिंग निवड
1. कार्यरत मध्यम आणि कामकाजाची परिस्थिती
ओ-रिंग मटेरियल निवडताना, कार्यरत माध्यमासह सुसंगततेचा प्रथम विचार केला पाहिजे आणि सीलिंग भागाच्या दबाव, तापमान, सतत कामकाजाचा वेळ आणि ऑपरेशन चक्र यासारख्या कामकाजाच्या परिस्थितीचा विचार केला पाहिजे. जर तो फिरणार्‍या परिस्थितीत वापरला गेला तर घर्षण उष्णतेमुळे होणा temperation ्या तापमानात वाढीचा विचार केला पाहिजे. वेगवेगळ्या सीलिंग सामग्रीमध्ये भिन्न भौतिक आणि रासायनिक गुणधर्म आहेत, कृपया तपशीलांसाठी "मटेरियल प्रॉपर्टी टेबल" चा संदर्भ घ्या.
2. सील प्रकार आणि स्थापना खोबणी आकार
(१) सीलिंग फॉर्मनुसार, त्यात विभागले जाऊ शकते: स्थिर सील (जवळच्या पृष्ठभागांमधील सापेक्ष हालचालीशिवाय सील) आणि डायनॅमिक सील (सीलबंद भागांमधील परस्पर गतीसह सील);
(२) सीलिंगच्या उद्देशाने ते विभागले जाऊ शकते: होल सील, शाफ्ट सील आणि रोटरी सील;
()) स्थापनेच्या फॉर्मनुसार, त्यात विभागले जाऊ शकते: अक्षीय स्थापना (त्याचा क्रॉस सेक्शन इन्स्टॉलेशननंतर अक्षीय विकृत केला जातो) आणि रेडियल इंस्टॉलेशन (त्याचा क्रॉस सेक्शन इन्स्टॉलेशननंतर रेडियलली विकृत आहे).

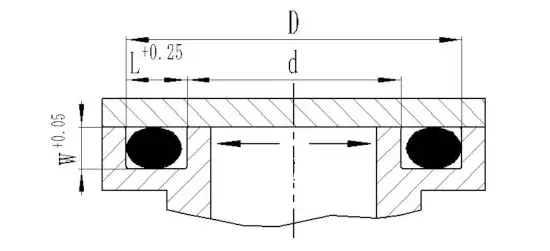

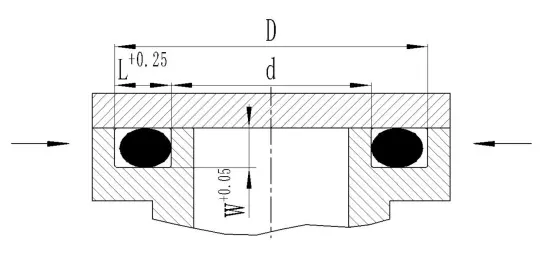

Staxail स्टॅटिक सील

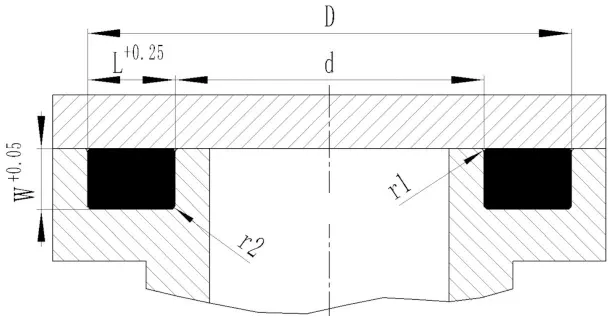

सारणी 1-3 अक्षीय स्थिर सील स्थापना खोबणी परिमाण
| ओ-रिंग वायर व्यास डी 2 | खोबणीची खोली डब्ल्यू+0.05 | खोबणीची रुंदी एल+0.25 | ओ-रिंग वायर व्यास डी 2 | खोबणीची खोली डब्ल्यू+0.05 | खोबणीची रुंदी एल+0.25 | ओ-रिंग वायर व्यास डी 2 | खोबणीची खोली डब्ल्यू+0.05 | खोबणीची रुंदी एल+0.25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

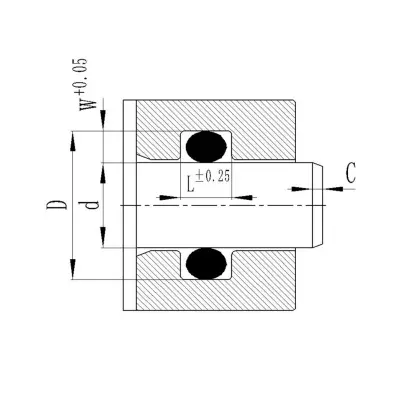

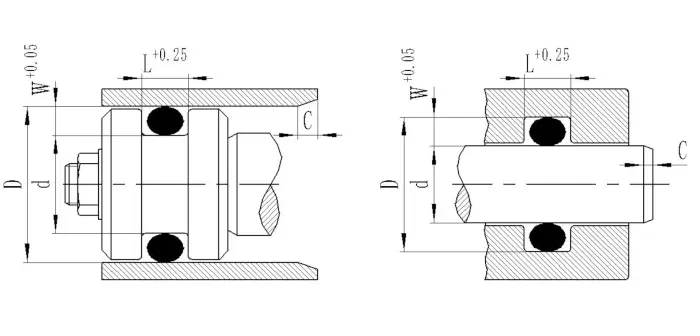

Rad रेडियल स्टॅटिक सील
रेडियल होल सील: इंस्टॉलेशन ग्रूव्ह शाफ्टवर आहे आणि ओ-रिंगचा अंतर्गत व्यास खोबणीच्या तळाशी व्यासापेक्षा समान किंवा किंचित लहान आहे.
रेडियल शाफ्ट सील: स्थापना खोबणी छिद्रात आहे आणि ओ-रिंगचा अंतर्गत व्यास आणि सीलबंद शाफ्ट व्यास डी शक्य तितक्या जवळ आहे.

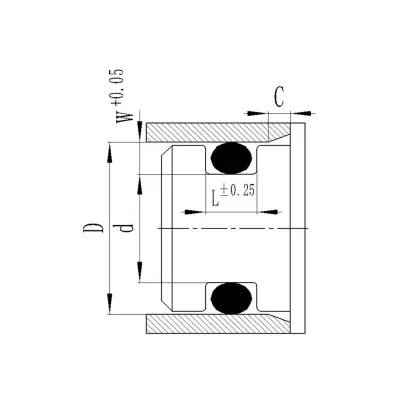

| रेडियल स्टॅटिक सील इन्स्टॉलेशन ग्रूव्हचे टेबल 1-4 परिमाण | |||||||||||
| ओ-रिंग वायर व्यास डी 2 | खोबणीची खोली डब्ल्यू+0.05 | खोबणीची रुंदी एल ± 0.25 | C | ओ-रिंग वायर व्यास डी 2 | खोबणीची खोली डब्ल्यू+0.05 | खोबणीची रुंदी एल ± 0.25 | C | ओ-रिंग वायर व्यास डी 2 | खोबणीची खोली डब्ल्यू+0.05 | खोबणीची रुंदी एल ± 0.25 | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |
Ac व्हॅक्यूम सील (स्थिर सील)
व्हॅक्यूम पॅकेजिंग विशेष परिस्थितीत ओ-रिंग सील आहे आणि सीलबंद प्रणालीचा दबाव 1 मानक वातावरणापेक्षा कमी आहे (101.325 केपीए).
त्याचे अनुप्रयोग आणि स्थापना खोबणी आकार आवश्यकता खालीलप्रमाणे आहेत:
अ. इन्स्टॉलेशन ग्रूव्ह स्पेस विकृतीनंतर ओ-रिंगच्या व्हॉल्यूमने जवळजवळ 100% भरलेली आहे, ज्यामुळे संपर्क क्षेत्र वाढू शकते आणि इलेस्टोमरद्वारे प्रसाराची वेळ वाढू शकते.
बी. ओ-रिंग क्रॉस सेक्शनचे कॉम्प्रेशन विकृती सुमारे 30%आहे.
सी. व्हॅक्यूम ग्रीस वापरला पाहिजे (गळती कमी करण्यासाठी).
डी. इंस्टॉलेशन खोबणीच्या प्रत्येक पृष्ठभागाची पृष्ठभाग उग्रता हायड्रॉलिक स्टॅटिक सीलच्या आवश्यकतेपेक्षा जास्त मानली पाहिजे आणि संपर्क श्रेणी एफटीपीची टक्केवारी 50%पेक्षा जास्त असावी.
ई. ओ-रिंग गॅस, कमी पारगम्यता आणि कमी कॉम्प्रेशन विकृतीशी सुसंगत असलेल्या सामग्रीचे बनलेले असावे. येथे आम्ही फ्लोरोरबरच्या वापराची शिफारस करतो.
Rad रॅडियल हायड्रॉलिक डायनॅमिक सील
हालचाली दरम्यान ओ-रिंग विस्थापित होईल, त्याचा अनुप्रयोग कमी दबाव (रिंग टिकवून ठेवल्याशिवाय) आणि वेग (परस्पर क्रियाशील गती = 0.5 मी/से; रोटरी मोशन = 2.0 मी/से) मर्यादित आहे.
3. कडकपणा घटक
सीलिंग कामगिरीचे मूल्यांकन करण्यासाठी ओ-रिंग मटेरियलची कडकपणा एक महत्त्वपूर्ण निर्देशक आहे. ओ-रिंगची कठोरता ओ-रिंगची कम्प्रेशन आणि खोबणीच्या जास्तीत जास्त परवानगी देणारे एक्सट्र्यूजन अंतर निश्चित करते. साधारणत: किना .्या ए 70 चा नायट्रिल रबर प्रदान केला जातो, जो बहुतेक वापराच्या अटी पूर्ण करू शकतो.

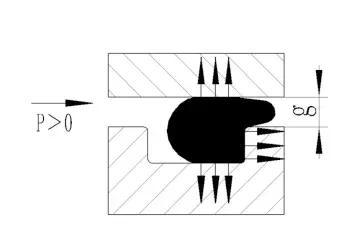

4. एक्सट्र्यूजन अंतर
जास्तीत जास्त स्वीकार्य एक्सट्र्यूजन गॅप जी मॅक्स सिस्टम प्रेशर, ओ-रिंगचा क्रॉस-सेक्शनल व्यास आणि सामग्रीच्या कठोरतेशी संबंधित आहे. सामान्यत: कार्यरत दबाव जितका जास्त असेल तितका जास्तीत जास्त अनुमत एक्सट्र्यूजन गॅप जी कमाल. जर जीएपी जी परवानगीयोग्य श्रेणीपेक्षा जास्त असेल तर ते ओ-रिंगला बाहेर काढू शकेल किंवा अगदी खराब होईल.
रेडियल डायनॅमिक सीलमध्ये राखून ठेवणारी रिंग वापरण्याची शिफारस केली जाते, ज्यामुळे ओ-रिंगला रेडियल गॅपमध्ये पिळण्यापासून रोखता येते आणि कार्यरत दबाव वाढू शकतो. जेव्हा दबाव 5 एमपीएपेक्षा जास्त असेल आणि आतील व्यास> 50 मिमी असतो आणि दबाव 10 एमपीएपेक्षा जास्त असतो आणि आतील व्यास <50 मिमी असतो, तेव्हा राखून ठेवणारी रिंग वापरण्याची शिफारस केली जाते.
स्थिर सीलिंग अनुप्रयोगांसाठी, एच 7/जी 6 जुळण्याची शिफारस केली जाते.
5. टेन्सिल आणि कॉम्प्रेशन दर
जेव्हा खोबणीमध्ये ओ-रिंग स्थापित केले जाते, तेव्हा ते काही प्रमाणात ताणले जाईल आणि संकुचित केले जाईल. जर स्ट्रेचिंग आणि कॉम्प्रेशन मूल्ये खूप मोठी असतील तर ओ-रिंगचा क्रॉस सेक्शन जास्त प्रमाणात वाढविला जाईल किंवा कमी होईल. त्याच्या सीलिंग इफेक्टवर परिणाम होऊ नये म्हणून, खालील दोन बिंदूंचे काटेकोरपणे अनुसरण करण्याची शिफारस केली जाते:
(१) रेडियल होल सीलिंगसाठी: ओ-रिंग शक्यतो ताणलेल्या अवस्थेत आहे (म्हणजेच डी> डी 2), आणि जास्तीत जास्त परवानगीयोग्य स्ट्रेचिंग रेट 6%आहे, कारण 1%स्ट्रेचिंग अनुरुप क्रॉस-सेक्शनल व्यासाची डब्ल्यू 0.5%कमी करेल.
विस्तार = (डी -2/डी 2) × 100% ＜ 6%
समीकरणात: डी-रेडियल होल सीलमध्ये माउंटिंग ग्रूव्हचा तळाशी व्यास
डी 2-ओ-रिंगचा अंतर्गत व्यास
(२) रेडियल शाफ्ट सीलसाठी, ओ-रिंग शक्यतो त्याच्या परिघासह (म्हणजेच डी 1> डी) कॉम्प्रेस केले जाते आणि जास्तीत जास्त परवानगीयोग्य परिघ कॉम्प्रेशन रेट 3%आहे.
कॉम्प्रेशन रेशो = (डी 1-डी)/डी 1 × 100% ＜ 3%
समीकरणात: ओ-रिंगचा डी 1-बाह्य व्यास
रेडियल शाफ्ट सीलमध्ये माउंटिंग ग्रूव्हचा डी-तळाचा व्यास
6. ओ-रिंग्ज फिरणार्‍या शाफ्ट सील म्हणून वापरल्या जातात
ओ-रिंग्ज कमी-स्पीड रोटेशन आणि शॉर्ट-सायकल फिरणार्‍या शाफ्टसाठी सील म्हणून देखील वापरल्या जाऊ शकतात. जेव्हा परिघीय वेग 0.5 मी/से पेक्षा कमी असतो, तेव्हा ओ-रिंग निवड सामान्य डिझाइनच्या मानकांवर आधारित असू शकते; जेव्हा परिघीय वेग 0.5 मीटर/से पेक्षा जास्त असतो, तेव्हा त्या घटनेचा विचार करणे आवश्यक आहे की वाढवलेल्या रबर रिंग गरम झाल्यावर कमी होईल (जौल हीट इंद्रियगोचर), म्हणून सीलिंग रिंगचा अंतर्गत व्यास सीलबंद शाफ्टच्या व्यासापेक्षा सुमारे 2% मोठा असल्याचे निवडले जाईल. खोबणीत ओ-रिंग स्थापित झाल्यानंतर, उत्कृष्ट नाली तयार करण्यासाठी रेडियल कॉम्प्रेस केले जाते, ज्यामुळे वंगण अटी सुधारतात.

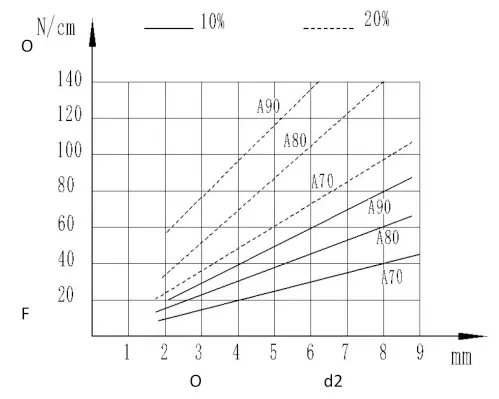

7. इन्स्टॉलेशन कॉम्प्रेशन फोर्स
स्थापनेदरम्यान, कॉम्प्रेशन फोर्स प्रारंभिक कॉम्प्रेशनच्या डिग्री आणि सामग्रीच्या कठोरतेशी संबंधित आहे. आकृती युनिट कॉम्प्रेशन फोर्स आणि सील परिघाच्या क्रॉस-सेक्शनल व्यासाच्या क्रॉस-सेक्शनल व्यासाच्या दरम्यानचे संबंध दर्शविते, जे ओ-रिंग स्थापित करताना कॉम्प्रेशन फोर्सच्या आकाराचा अंदाज लावण्यासाठी वापरले जाते.
स्थानिक रचना डिझाइन

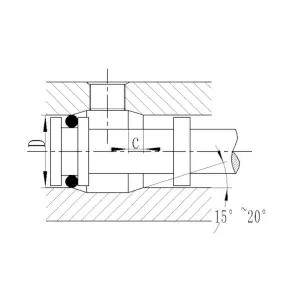

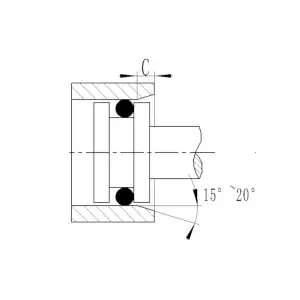

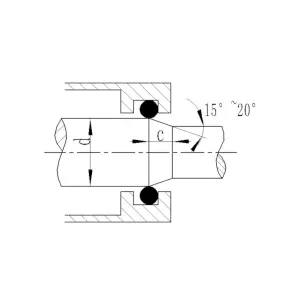

ओ-रिंग स्थापनेदरम्यान पिळून काढले जाईल, गंभीर नुकसान टाळण्यासाठी, छिद्र एंड किंवा शाफ्ट एंडवर 15 ° ~ 20 ° चाम्फरमध्ये प्रक्रिया करणे आवश्यक आहे आणि कडा गोलाकार आणि बुरेस काढून टाकणे आवश्यक आहे. जर ओ-रिंग स्थापनेदरम्यान ट्रान्सव्हर्स होलमधून जात असेल तर संक्रमण छिद्र देखील चामफर्ड किंवा गोलाकार असणे आवश्यक आहे.
होल चाम्फर
शाफ्ट चाम्फर
संक्रमण छिद्रांचे चाम्फरिंग/गोलिंग
सारणी 1-10 किमान चाम्फर लांबी सीएमआयएन
| विभाग व्यास डब्ल्यू | .1.78, 1.80 | .62.62, 2.65 | ≤3.53, 3.55 | ≤5.30, 5.33 | ≤7.00 | > 8.40 | |
| किमान चाम्फर लांबी सीमि | 15 ° | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20 ° | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
चाम्फर पृष्ठभाग उग्रपणा: rz≤4.0μm rA≤0.8μM
आकार आणि पृष्ठभाग दोषांचे परवानगीयोग्य विचलन
आम्ही ओ-रिंग्जच्या आकार आणि पृष्ठभागाच्या दोषांचे दोन प्रकारांमध्ये वर्गीकरण करतो: एन आणि एस.
(१) एन: आमच्या मानक गुणवत्तेचे प्रतिनिधित्व करते, जे उच्च प्रतीची आवश्यकता आणि दैनंदिन अनुप्रयोग पूर्णपणे पूर्ण करू शकते.
(२) एस: आकार आणि पृष्ठभागाच्या दोषांसाठी अत्यंत उच्च आवश्यकता असलेल्या प्रसंगी योग्य, सामान्यत: मोठे उत्पादन आणि उच्च किंमतीची आवश्यकता असते.

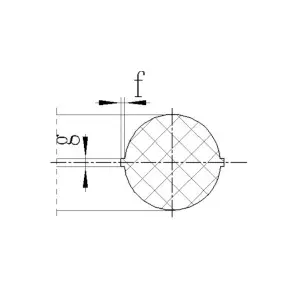

मूस मिसालिगमेंट डी

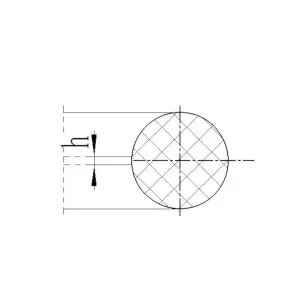

मोल्ड स्प्लिटिंग फ्लॅश एच
मूस विभाजन संकोचन
जास्त ट्रिमिंग

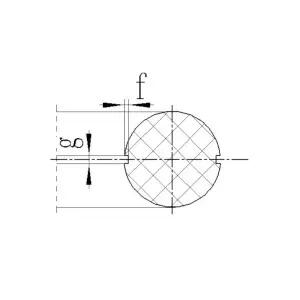

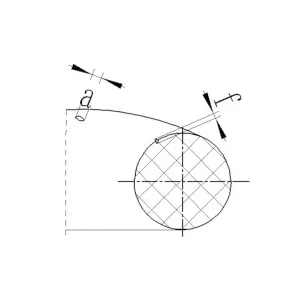

प्रवाह गुण

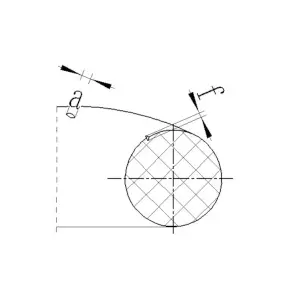

इतर दोष
| सारणी 1-8 ओ-रिंग आकार आणि पृष्ठभाग दोष | ||||
| दोष | वर्ग | विभाग डब्ल्यू चे परवानगीयोग्य विचलन | ||
| .62.65 | > 2.65 | |||
| त्रुटी मॉड्यूलस | रुंदी एच | N | 0.06 | 0.12 |
| फ्लॅश रक्कम | रुंदी एच | S | 0.05 | 0.09 |
| विभाजन संकोचन | रुंदी एच | N | 0.1 · डब्ल्यू | 0.1 · डब्ल्यू |
| रुंदी एच | 0.05 | 0.09 | ||
| रुंदी एच | S | 0.05 · डब्ल्यू | 0.05 · डब्ल्यू | |
| रुंदी एच | 0.05 | 0.09 | ||
| जास्त ट्रिमिंग रूंदी (जादा ट्रिमिंगला परवानगी आहे, परंतु ती क्रॉस सेक्शनच्या विचलन श्रेणीमध्ये असणे आवश्यक आहे आणि पृष्ठभाग गुळगुळीत ठेवणे आवश्यक आहे) | रुंदी एच | N | 0.4 | 1.2 |
| रुंदी एच | S | 0.4 | 0.7 | |

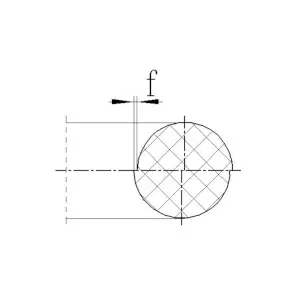

| प्रवाह गुण (परिघीय दिशा) | जाडी अ | N | 0.1 · आयडी | 0.1 · आयडी |
| खोली एफ | 0.03 | 0.06 | ||
| जाडी अ | S | 0.05 · आयडी | 0.05 · आयडी | |
| खोली एफ | 0.03 | 0.06 | ||
| इतर दोष | जाडी अ | N | 0.3 · डब्ल्यू | 0.3 · डब्ल्यू |
| खोली एफ | 0.05 | 0.09 | ||
| जाडी अ | S | 0.1 · डब्ल्यू | 0.1 · डब्ल्यू | |
| खोली एफ | 0.03 | 0.06 | ||
| पृष्ठभाग उग्रपणा | μ मी | N | 10 | 16 |
| μ मी | S | 5 | 6 | |
| आवाज | / | N | परवानगी द्या | |
| / | S | परवानगी द्या | ||
स्टोरेज मार्गदर्शक
दीर्घकालीन संचयनामुळे ओ-रिंग्जचे भौतिक आणि रासायनिक गुणधर्म टाळण्यासाठी, दीर्घकालीन स्टोरेज दरम्यान ओ-रिंग्जवर परिणाम होणार नाही हे सुनिश्चित करण्यासाठी वाजवी साठवण वातावरण आवश्यक आहे.
स्टोरेज दरम्यान, खालील मुद्दे पाळले पाहिजेत:
(१) स्टोरेज वातावरण कोरडे, धूळ-मुक्त आणि हवेशीर असणे आवश्यक आहे;
(२) तापमान +15 ℃ च्या वर असावे परंतु +20 ℃ पेक्षा जास्त नसावे;
()) पोकळ पॅकेजिंग बॅगमध्ये जास्तीत जास्त साठा करा आणि ओ-रिंगच्या सामग्रीचे नुकसान करणारे घटक टाळा;
()) स्टोरेज वातावरणात थेट सूर्यप्रकाश टाळा आणि अल्ट्राव्हायोलेट लाइट स्रोतांपासून दूर रहा;
()) संचयित करताना, ओ-रिंग्ज तणावमुक्त अवस्थेत असाव्यात, म्हणजेच ताणले जाऊ शकत नाहीत, संकुचित नसतात आणि विकृत नसावेत:
()) स्ट्रिंगसह टाय करण्यास किंवा धातूच्या भागांवर टांगण्यास मनाई आहे.
