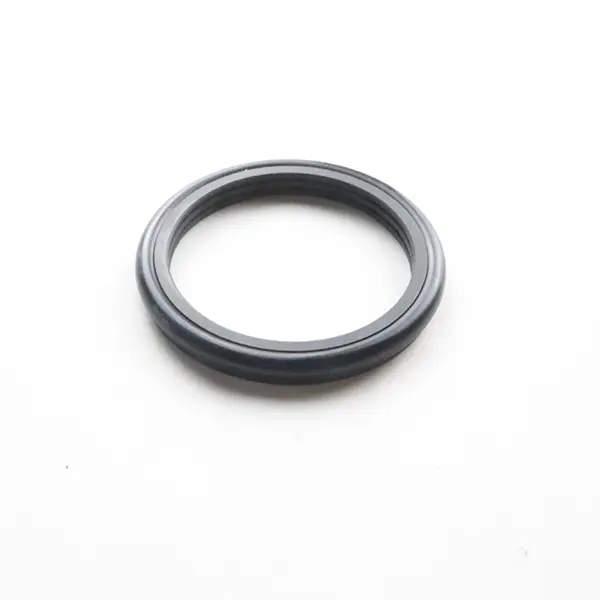

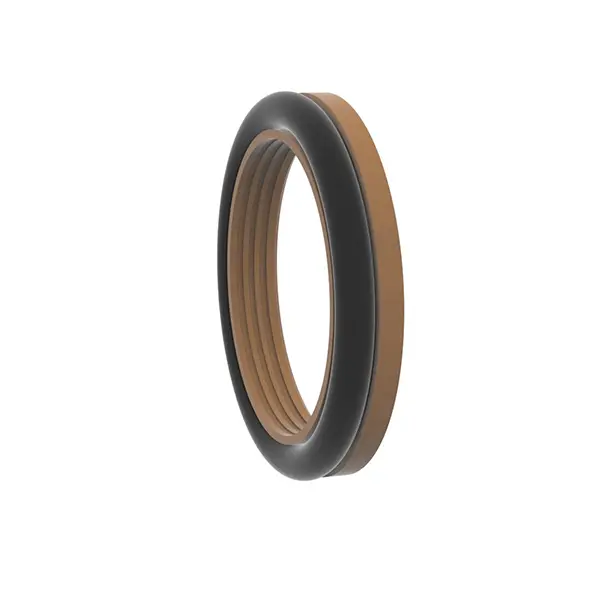

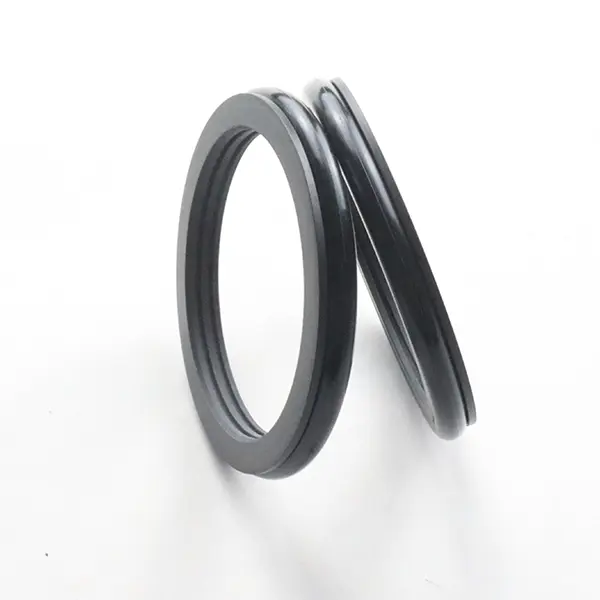

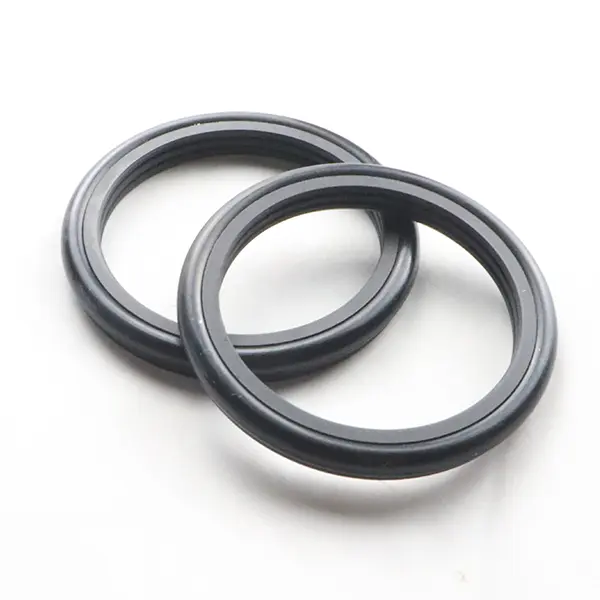

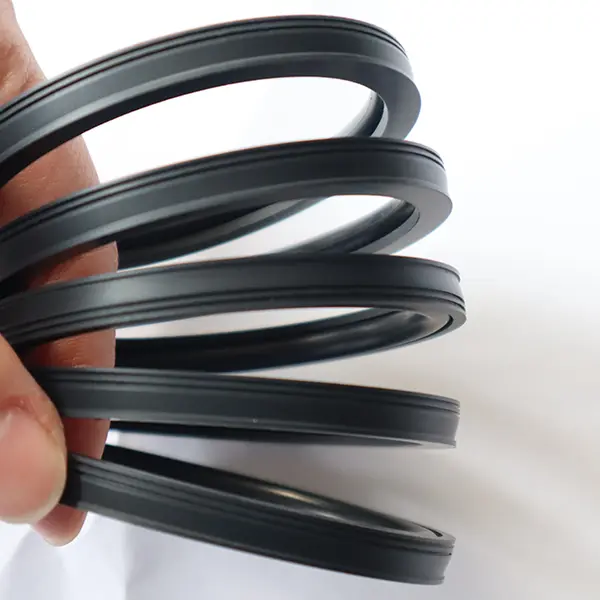

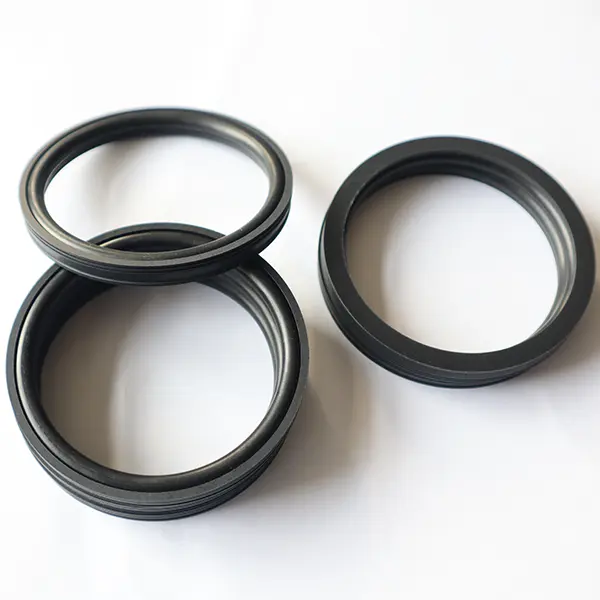

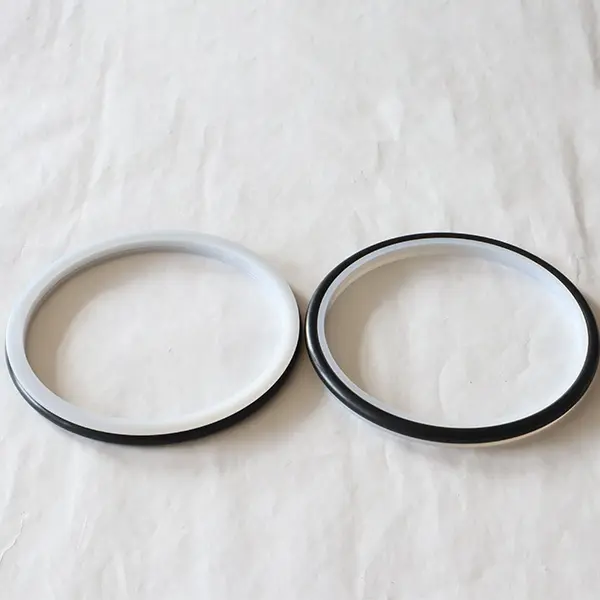

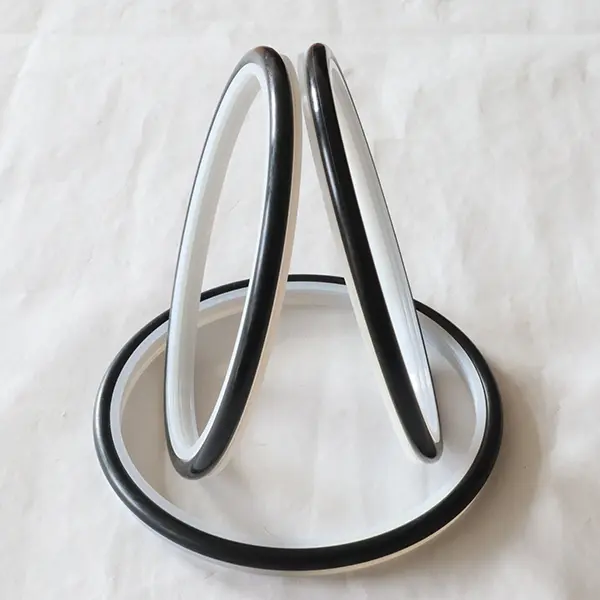

सिमेंट स्लरीसाठी रुचेन सीलच्या रोटरी सील उच्च-कार्यक्षमता अभियांत्रिकी प्लास्टिकच्या दातांच्या सील रिंग्ज आणि ओ-आकाराच्या रबर रिंग्जपासून बनविलेले आहेत. ते प्लनर पंप, चिखल पंप, स्क्रू ड्रिल, ड्रिलिंग रिग्स, तेल अन्वेषण उपकरणे आणि काँक्रीट मिक्सिंग प्लांट्स यासारख्या कठोर कामकाजाच्या परिस्थितीसाठी योग्य आहेत. ते दोन मॉडेलमध्ये विभागले गेले आहेत: आरसी 2061 आणि आरसी 2062.
आरसी 2061 आणि आरसी 2062 दोन्ही हायड्रॉलिक रीप्रोकेटिंग आणि रोटरी हालचालींच्या एक-मार्ग सीलिंगसाठी योग्य आहेत. त्यांच्याकडे दीर्घ आयुष्य, कमी घर्षण, चांगले सीलिंग, लहान स्ट्रक्चरल स्पेस आणि सुलभ स्थापना, वापर आणि देखभाल ही वैशिष्ट्ये आहेत. सिमेंट स्लरी सारख्या घातक माध्यमांमध्येही विशेष सीलिंग ओठ आणि जाडी ऑप्टिमायझेशन डिझाइनचा चांगला सीलिंग प्रभाव आहे. स्लरी मीडियावर सीलिंगसाठी वापरल्यास, आम्ही दोन (किंवा अधिक) सील दरम्यान ग्रीस वंगण देण्याची शिफारस करतो.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
उत्पादन वैशिष्ट्ये:
दीर्घ आयुष्य: उच्च-फंक्शन अभियांत्रिकी प्लास्टिक आणि रबर यांचे संयोजन, मजबूत टिकाऊपणा.
कमी घर्षण: ऑप्टिमाइझ्ड डिझाइनमुळे कार्यरत प्रतिकार कमी होतो आणि कार्यक्षमता सुधारते.
उत्कृष्ट सीलिंग: सिमेंट स्लरी सारख्या घातक माध्यमांसाठी योग्य, विशेष सीलिंग लिप डिझाइन.
कॉम्पॅक्ट स्ट्रक्चर: लहान जागा डिझाइन, सुलभ स्थापना आणि देखभाल.
कठोर कामकाजाच्या परिस्थितीस लागू: स्थिर कामगिरीसह, एमआयडी आणि सिमेंट स्लरी सारख्या माध्यमांसाठी डिझाइन केलेले.
अनुप्रयोग परिदृश्य:
तेल अन्वेषण उपकरणे जसे की प्लंगर पंप, चिखल पंप, स्क्रू ड्रिल, ड्रिलिंग रिग्स इ.
कंक्रीट मिक्सिंग स्टेशन सारखी बांधकाम यंत्रणा आणि उपकरणे.
इतर हायड्रॉलिक रीफ्रोकेटिंग आणि रोटरी सील ज्यास घातक माध्यमांना परिधान करण्यासाठी प्रतिकार आणि प्रतिकार आवश्यक आहे.
तांत्रिक फायदे:
अत्यंत कामकाजाच्या परिस्थितीशी जुळवून घेण्यासाठी विशेष ओठ आणि जाडी ऑप्टिमायझेशन डिझाइन.
सुलभ स्थापना, कमी देखभाल खर्च आणि लांब सेवा जीवन.
उच्च पोशाख आणि उच्च प्रदूषणासह कठोर वातावरणास लागू आहे.
वापर सूचना:
जेव्हा चिखल माध्यमांसाठी वापरला जातो तेव्हा सीलचे आयुष्य वाढविण्यासाठी दोन (किंवा अधिक) सील दरम्यान वंगण घालण्याची आणि वंगण घालण्याची शिफारस केली जाते.

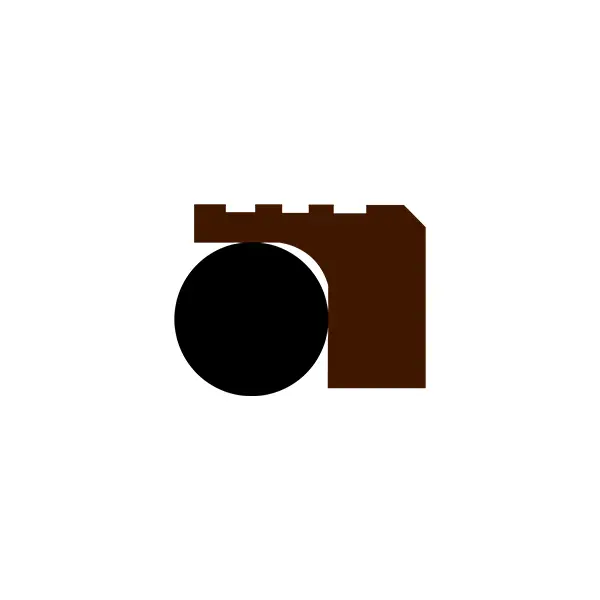

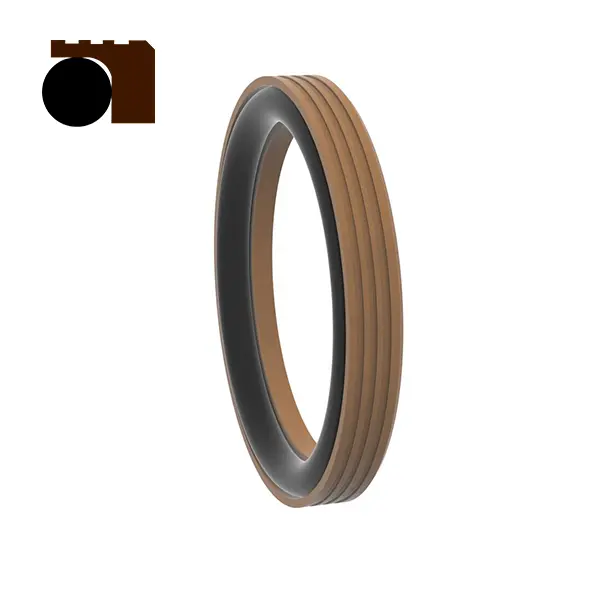

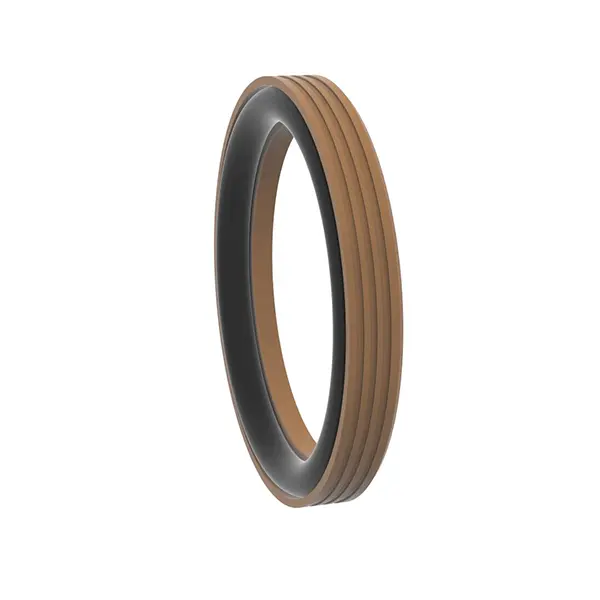

आरसी 2061
लागू कामकाज अटी (मर्यादा मूल्ये एकाच वेळी दिसू नयेत)
| दबाव (एमपीए) | तापमान (℃) | वेग (मे.) | मध्यम | |
| परस्पर क्रिया | रोटेशनल मोशन | |||
| ≤100 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | ≤2 | हायड्रॉलिक तेल, इमल्शन, पाणी, चिखल, कच्चे तेल, इ. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||
साहित्य निवड
1. जुळणारी ओ-रिंग मटेरियल निवडली जाऊ शकते: आर ०१ नायट्रिल रबर (एनबीआर), आर ०२ फ्लोरोरुबर (एफकेएम) इ.
2. सीलिंग रिंग मटेरियल: मानक सामग्री पीटीएफई 4, इतर पर्यायी सामग्री पीटीएफई 2/पीटीएफई 3/पीटीएफई 5/यूपीई/पीके 1/पीके 2, इटीसी.
ऑर्डर उदाहरण
ऑर्डर मॉडेल आरसी 2061-80*91.7*7.6-पीटीएफई 4-आर 01 मॉडेल-शाफ्ट व्यास*ग्रूव्ह व्यास*ग्रूव्ह रुंदी-भौतिक कोड

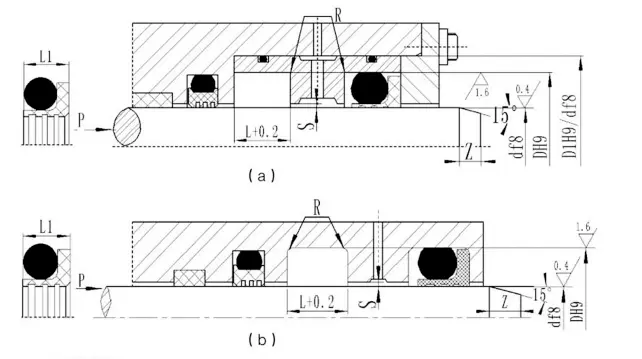

वैशिष्ट्य (पॅरामीटर श्रेणीतील कोणतेही आकार उपलब्ध आहे)
| शाफ्ट व्यास श्रेणी मानक डी एफ 8 आरसी 2061 | शाफ्ट व्यास श्रेणी जड प्रकार डी एफ 8 आरसी 2061-झेड | खोबणी व्यास डी एच 9 | खोबणीची रुंदी एल+0.2 | सील रुंदी L1 | गोल कोप Rकमाल | रेडियल क्लीयरन्स स्मॅक्स | चाम्फर Zमि | ओ-रिंग वायर व्यास | ||
| <10 एमपीए | <20 एमपीए | <40 एमपीए | ||||||||
| 5 ~ 15.9 | - | डी+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | डी+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | डी+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | डी+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | डी+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
टीपः 1. शाफ्ट व्यास ≤30 मिमीसाठी, ओपन ग्रूव्हची शिफारस केली जाते.
२. रोटरी सीलसाठी, रोटरी शाफ्टच्या पृष्ठभागाच्या कडकपणाची एचआरसी ≥58 अशी शिफारस केली जाते.
3. 30 एमपीएपेक्षा जास्त दाबासाठी, एक्सट्र्यूजन गॅपसाठी एच 8/एफ 8 ची शिफारस केली जाते.

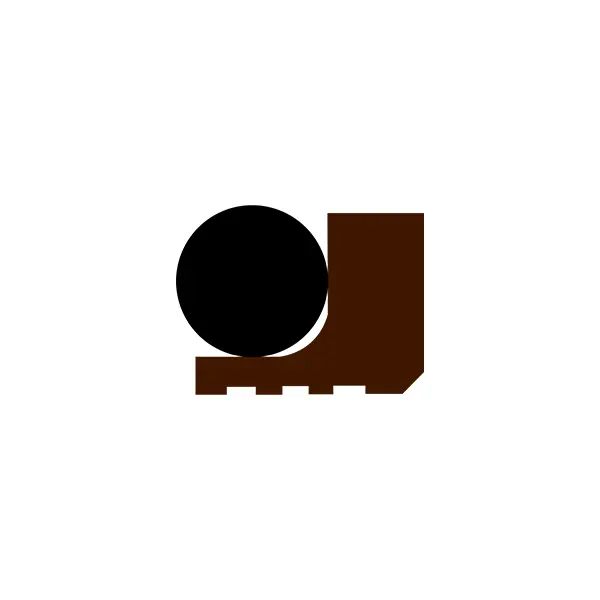

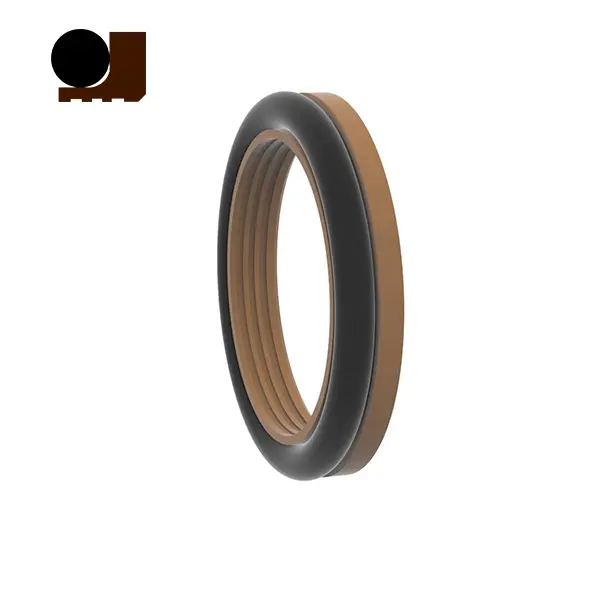

आरसी 2062 लागू कामकाज अटी (मर्यादा मूल्ये एकाच वेळी दिसू नयेत)
| दबाव (एमपीए) | तापमान (℃) | वेग (मे.) | मध्यम | |
| परस्पर क्रिया | रोटेशनल मोशन | |||
| ≤100 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | ≤2 | हायड्रॉलिक तेल, इमल्शन, पाणी, चिखल, कच्चे तेल, इ. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||
साहित्य निवड
1. जुळणारी ओ-रिंग मटेरियल निवडली जाऊ शकते: आर ०१ नायट्रिल रबर (एनबीआर), आर ०२ फ्लोरोरुबर (एफकेएम) इ.
2. सीलिंग रिंग मटेरियल: मानक सामग्री पीटीएफई 4, इतर पर्यायी सामग्री पीटीएफई 2/पीटीएफई 3/पीटीएफई 5/यूपीई/पीके 1/पीके 2, इटीसी.
ऑर्डर उदाहरण
ऑर्डर मॉडेल आरसी 2062-80*68.3*7.6-पीटीएफई 4-आर 01 मॉडेल-सिलेंडर व्यास*ग्रूव्ह व्यास*ग्रूव्ह रूंदी-भौतिक कोड

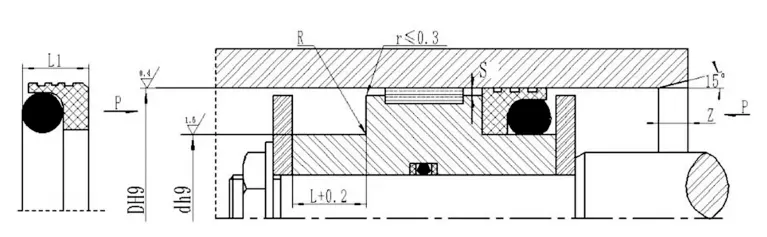

वैशिष्ट्य (पॅरामीटर श्रेणीतील कोणतेही आकार उपलब्ध आहे)
| छिद्र श्रेणी मानक प्रकार डी एच 9 आरसी 2062 | छिद्र श्रेणी जड प्रकार डी एच 9 आरसी 2062-झेड | खोबणी व्यास डी एच 9 | खोबणीची रुंदी एल+0.2 | सील रुंदी L1 | गोल कोपरा rकमाल | रेडियल क्लीयरन्स एसकमाल | चाम्फर झेडमि | ओ-रिंग वायर व्यास | ||
| <10 एमपीए | <20 एमपीए | <40 एमपीए | ||||||||
| 8 ~ 12.9 | - | डी -4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | डी -6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | डी -8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | डी -11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | डी -15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | डी -19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
टीपः १. सिलेंडर व्यास ≤ 30 मिमीसाठी, ओपन ग्रूव्ह वापरण्याची शिफारस केली जाते.
2. 30 एमपीएपेक्षा जास्त दाबासाठी, एक्सट्र्यूशन गॅपसाठी एच 8/एफ 8 वापरण्याची शिफारस केली जाते.
