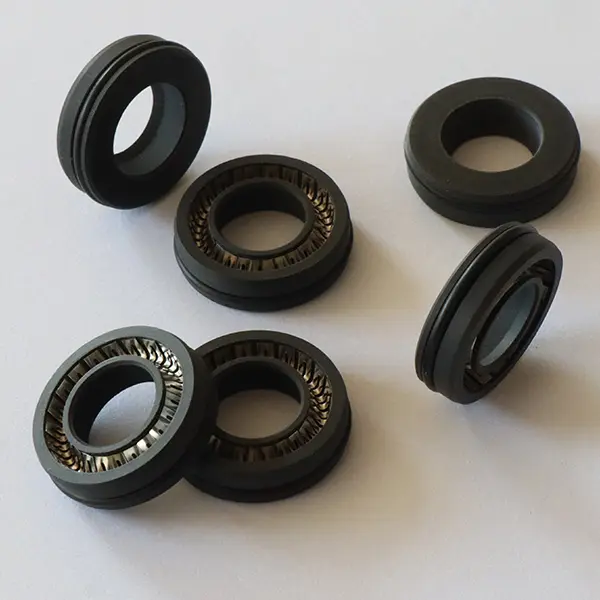

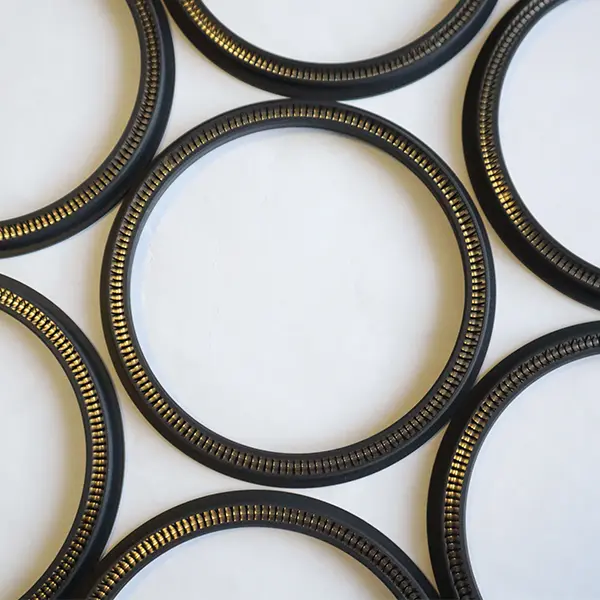

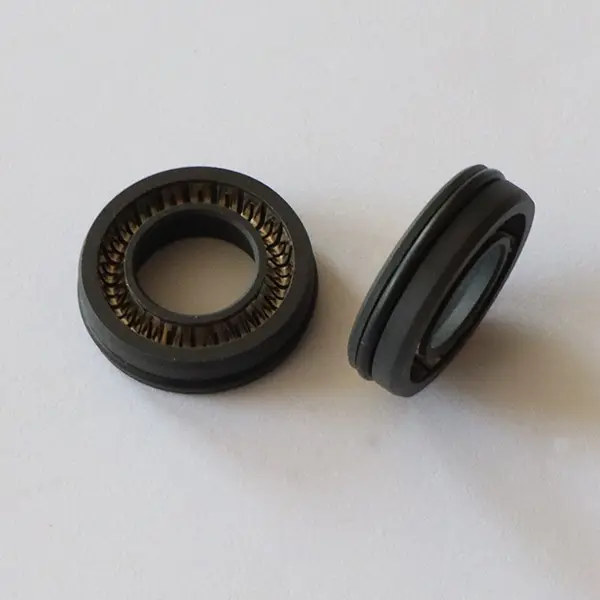

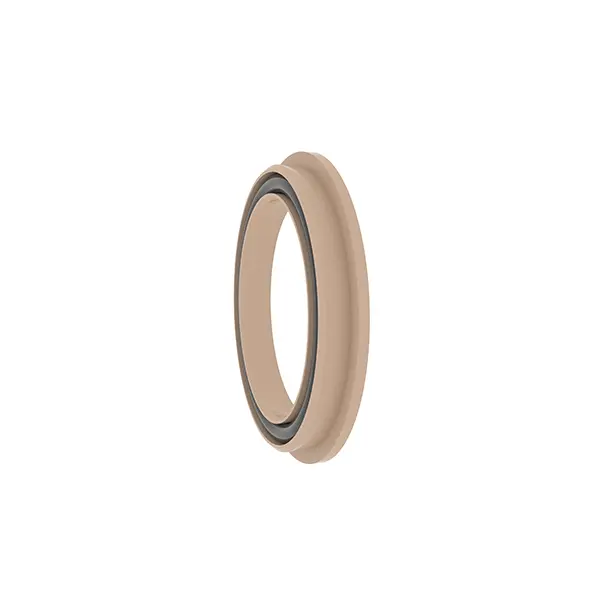

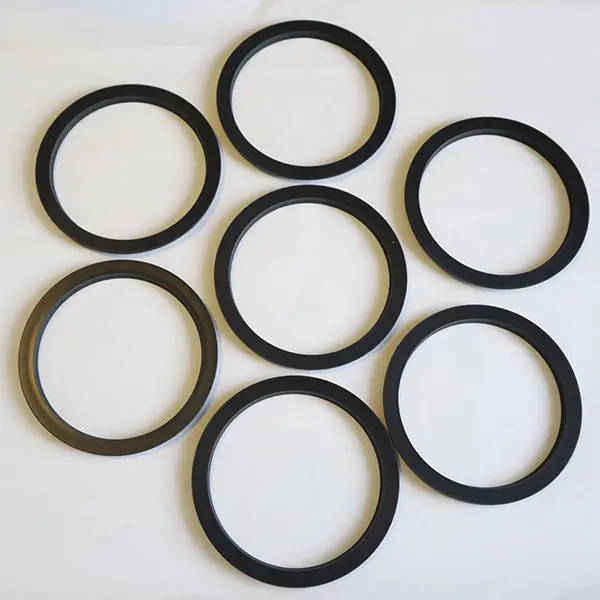

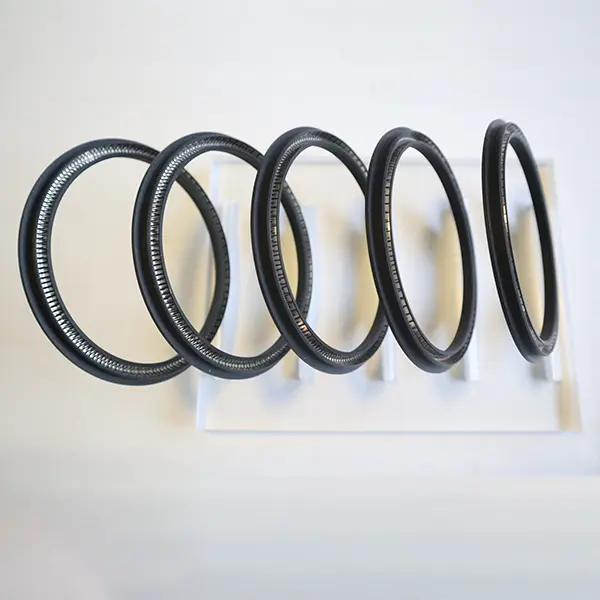

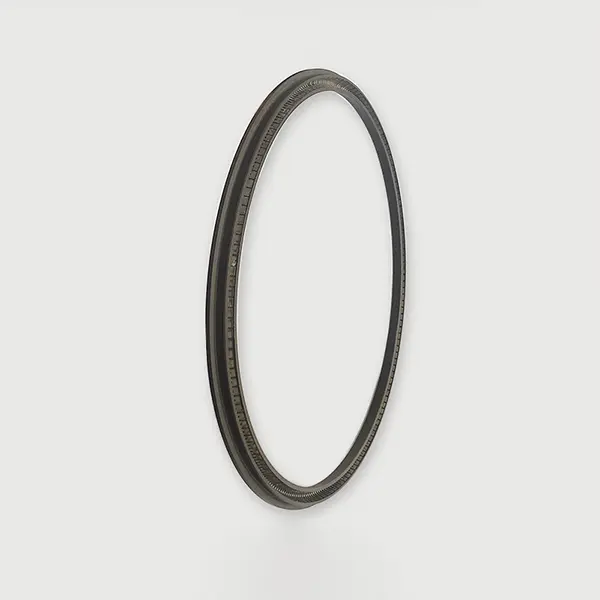

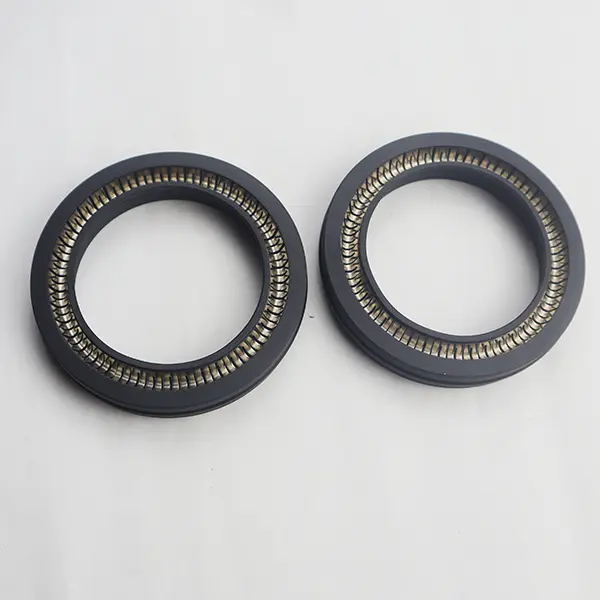

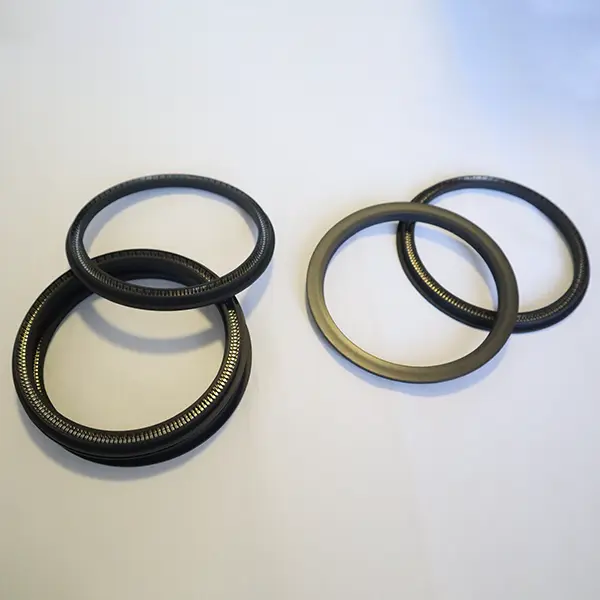

रोटरी स्प्रिंग-एनर्झाइज्ड सीलमध्ये, मुख्यतः दोन प्रकार आहेतः आरसी 2055 आणि आरसी 2056. रुईचेन सील बर्‍याच वर्षांपासून सील उत्पादनांच्या विकास आणि उत्पादनाचा अभ्यास करीत आहेत. वेगवेगळ्या परिस्थिती आणि वेगवेगळ्या गरजा नुसार, त्यात अधिक तपशीलवार डिझाइन परिपूर्ण आहेत.

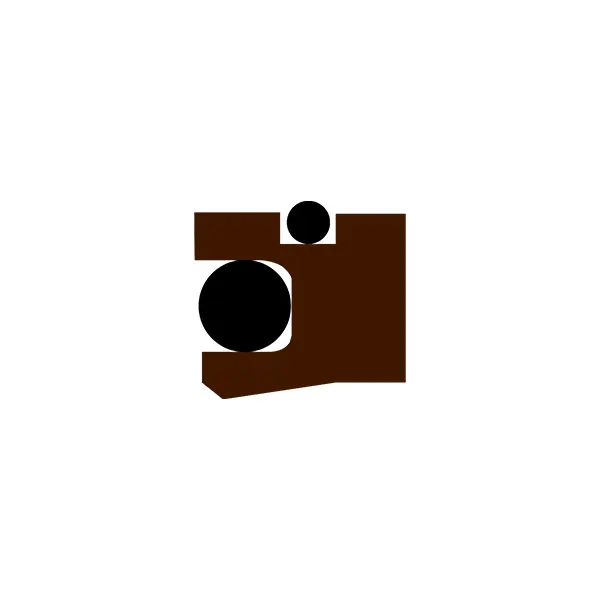

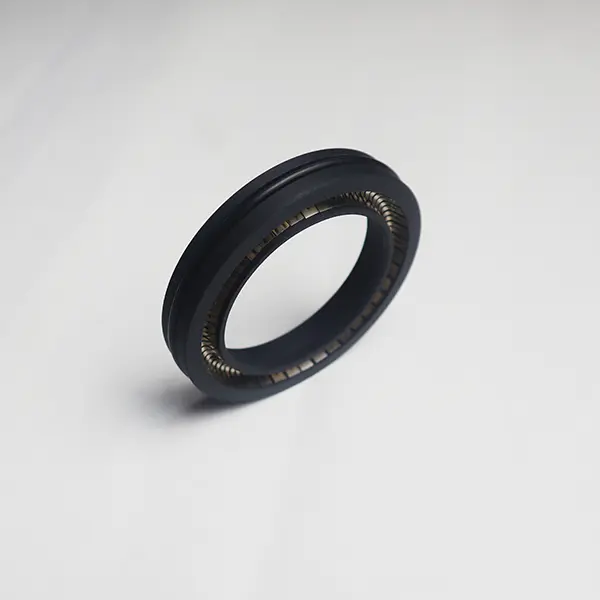

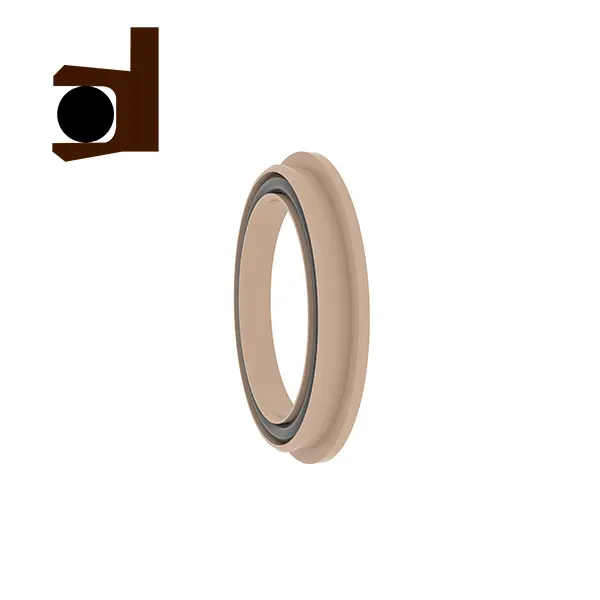

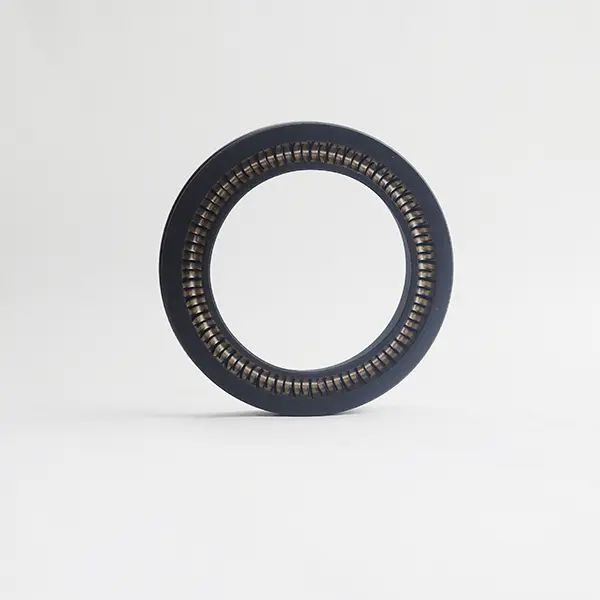

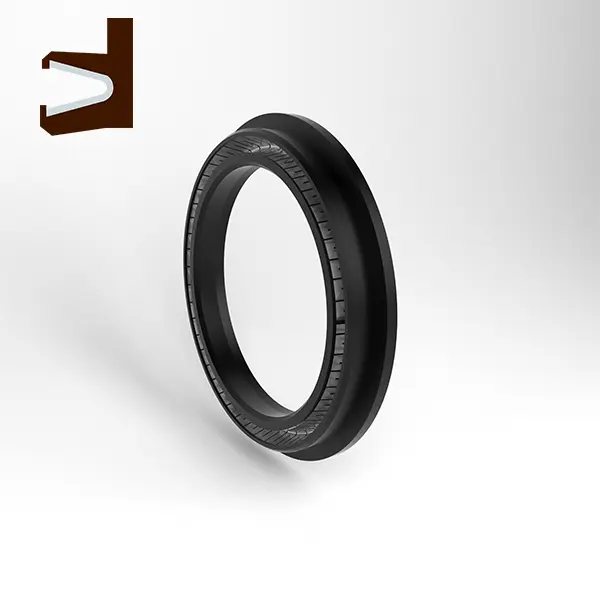

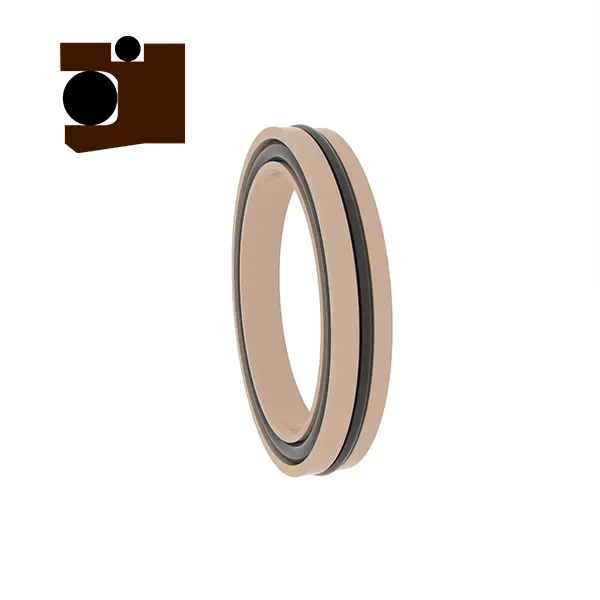

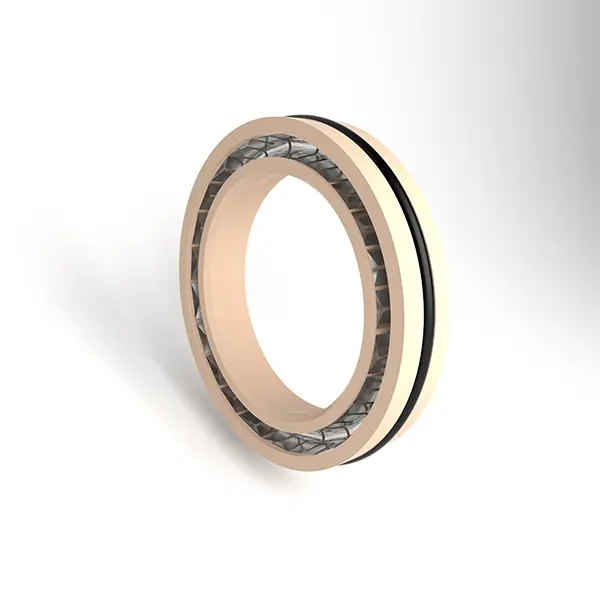

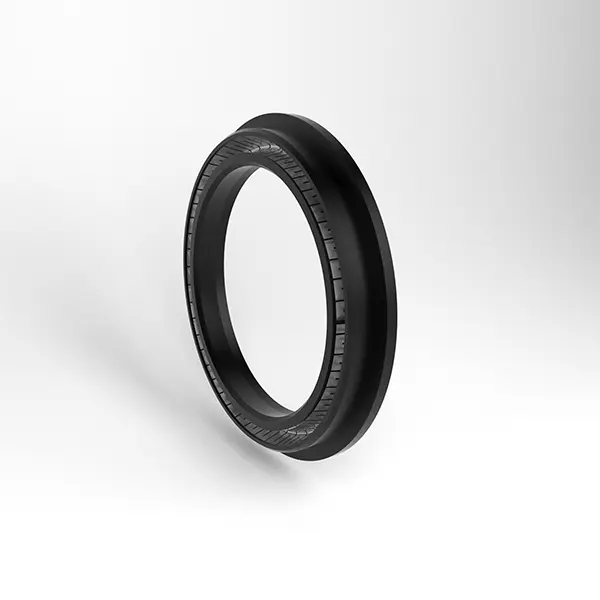

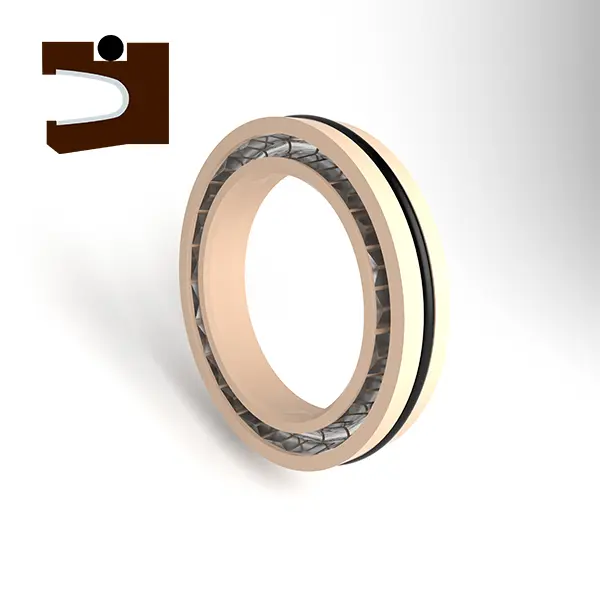

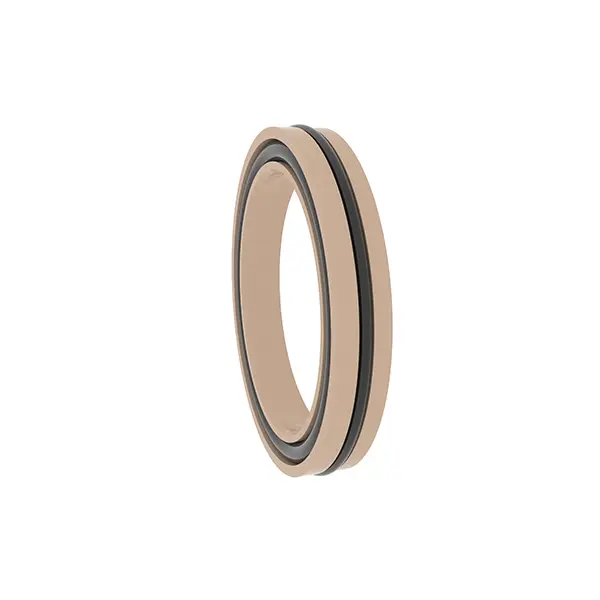

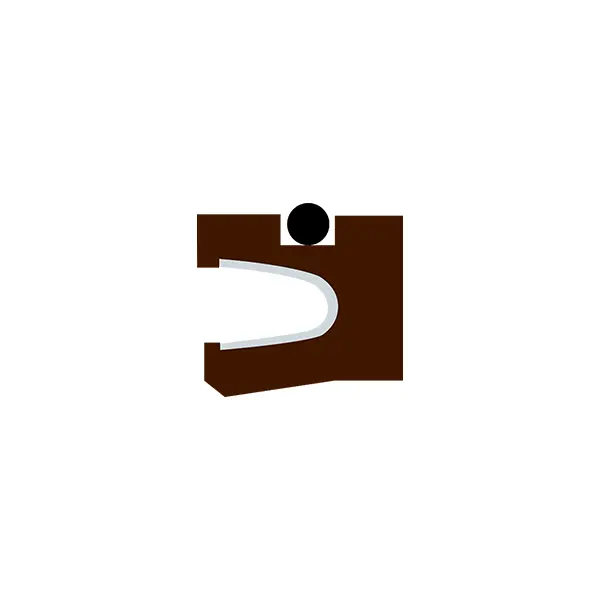

आरसी 2055 एक रोटरी पॅन-प्लग सील आहे, आरसी 2055-बी एक रोटरी टूथ्ड सील आहे आणि आरसी 2055-सी एक रोटरी वाय-आकाराचा संयोजन सील आहे. तिघांचे खोबणी अदलाबदल करण्यायोग्य आहेत. ते फिरणार्‍या शाफ्टवर एक दिशा-निर्देशात्मक दबाव असलेले उच्च-फंक्शन सील आहेत. त्यापैकी, आरसी 2055 रोटरी पॅन-प्लग सील स्टेनलेस स्टील स्प्रिंग्स आणि हाय-फंक्शन प्लास्टिकपासून बनलेले आहे. RC2055-B आणि RC2055-C वापरताना, जुळणारी ELASTOMER सामग्री वाजवीपणे निवडणे आवश्यक आहे.

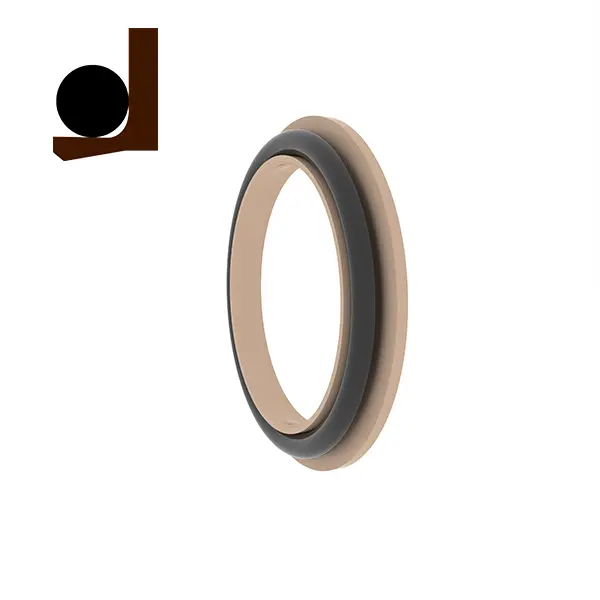

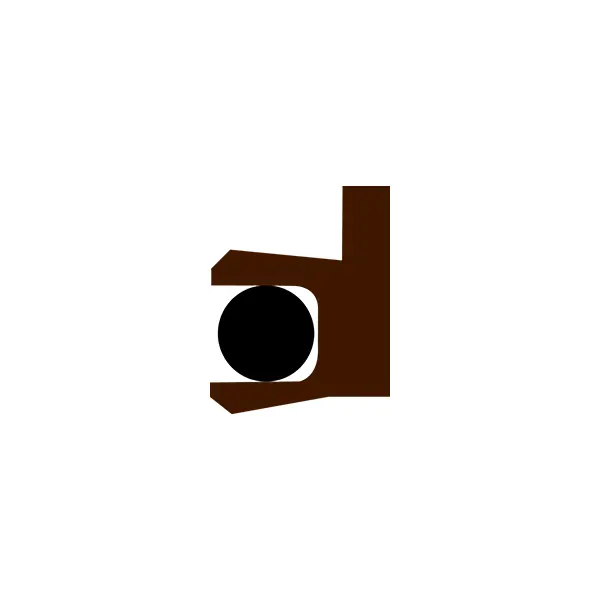

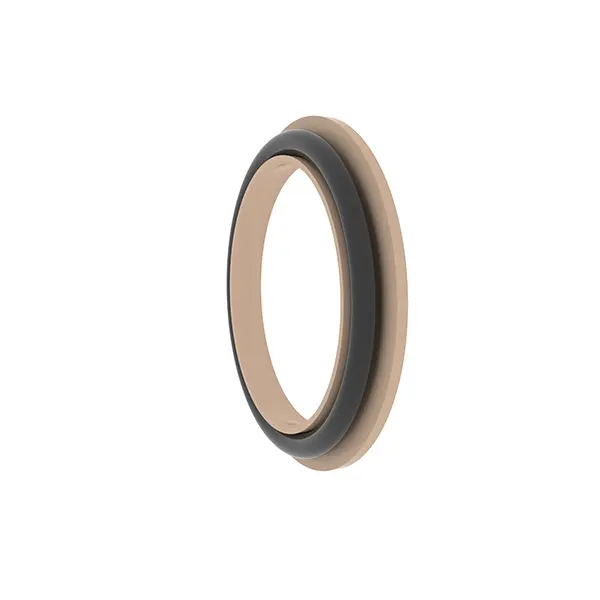

आरसी 2056 एक रोटरी पॅन-प्लग सील आहे आणि आरसी 2056-बी एक रोटरी वाय-आकाराचा संयोजन सील आहे. खोबणी देखील बदलली जाऊ शकतात. हे फिरणार्‍या शाफ्टमध्ये वापरण्यासाठी देखील योग्य आहे. त्यापैकी, आरसी 2056 रोटरी पॅन-प्लग सील स्टेनलेस स्टील स्प्रिंग्स आणि हाय-फंक्शन प्लास्टिकपासून बनलेले आहे. RC2056-B वापरताना आणि जुळणारी ELASTOMER सामग्री वाजवीपणे निवडणे आवश्यक आहे.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
उत्पादन वैशिष्ट्ये:
उच्च कार्यक्षमता: उत्कृष्ट सीलिंग कार्यक्षमता आणि टिकाऊपणा सुनिश्चित करण्यासाठी स्टेनलेस स्टील स्प्रिंग्ज आणि उच्च-फंक्शन प्लास्टिक एकत्र केले जातात.
इंटरचेंजिबिलिटी: मालिकेतील उत्पादनांचे खोबणी डिझाइन समान आहे, जे वेगवेगळ्या कामकाजाच्या परिस्थितीत परस्पर बदल आणि लवचिक रुपांतर सक्षम करते.
व्यापकपणे लागू: विविध औद्योगिक गरजा भागविण्यासाठी फिरणार्‍या शाफ्टच्या एक-मार्ग दबाव सीलिंगसाठी योग्य.
पर्यायी इलास्टोमर्स: आरसी 2055-बी, आरसी 2055-सी आणि आरसी 2056-बी अनुकूलता सुधारण्यासाठी कार्यरत परिस्थितीनुसार जुळणार्‍या इलास्टोमर सामग्रीच्या निवडीचे समर्थन करते.
अनुप्रयोग परिदृश्य:
फिरत्या शाफ्टचे एक-वे प्रेशर सीलिंग औद्योगिक उपकरणे, अभियांत्रिकी यंत्रणा, हायड्रॉलिक सिस्टम इ. साठी योग्य आहे.
ज्या ठिकाणी उच्च-फंक्शन सीलिंग आवश्यक आहे, जसे की पेट्रोकेमिकल्स, उर्जा उपकरणे, भारी यंत्रसामग्री इ.
तांत्रिक फायदे:
स्टेनलेस स्टील स्प्रिंग्ज दीर्घकालीन सीलिंग प्रभाव सुनिश्चित करण्यासाठी स्थिर रेडियल फोर्स प्रदान करतात.
उच्च-फंक्शन प्लास्टिक आणि इलेस्टोमर मटेरियलचे संयोजन उच्च दाब आणि उच्च गती कार्यरत परिस्थितीसाठी योग्य आहे.
ग्रूव्ह अदलाबदल करण्यायोग्य डिझाइन स्थापना आणि देखभाल सुलभ करते आणि वापराची किंमत कमी करते.
वापर सूचना:
विशिष्ट कामकाजाच्या परिस्थितीनुसार योग्य सील मॉडेल आणि इलेस्टोमर सामग्री निवडा.
सीलचे नुकसान टाळण्यासाठी स्थापना दरम्यान खोबणी स्वच्छ असल्याचे सुनिश्चित करा.
आरसी 2055
लागू कामकाज अटी (मर्यादा मूल्ये एकाच वेळी दिसू नयेत)
| दबाव (एमपीए) | तापमान (℃) | वेग (मे.) | मध्यम | |||
| ≤35 | आरसी 2055 | आरसी 2055-बी/सी | आरसी 2055 | आरसी 2055-बी | आरसी 2055-सी | जवळजवळ सर्व द्रव आणि गॅस मीडिया |
| -200 ~+250 | -35 ~+250 | <2 मी/से | <6 मी/से | <2 मी/से | ||
साहित्य निवड
1. जुळणारी ओ-रिंग सामग्री निवडली जाऊ शकते: आरओ 1 नायट्रिल रबर (एनबीआर), आरओ 2 फ्लोरोरुबर (एफकेएम), इ.
2. सीलिंग रिंग मटेरियल: पीटीएफई 1, पीटीएफई 2, पीटीएफई 3, पीटीएफई 4, यूपीई, पीके 1, पीके 2, इ.
3. स्टेनलेस स्टील स्प्रिंग: व्ही-आकाराचा वसंत .तू.
ऑर्डर उदाहरण
आरसी 2055- 40-पीटीएफई 4+व्ही शाफ्ट व्यास 40, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, स्टेनलेस स्टील स्प्रिंग व्ही-आकाराचे स्प्रिंग आहे
आरसी 2055-बी -40-पीटीएफई 4+आर 02 शाफ्ट व्यास 40 आहे, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, ओ-रिंग जुळणारे फ्लोरोरूबर आहे
आरसी 2055-सी -40-पीटीएफई 4+आर 02 शाफ्ट व्यास 40 आहे, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, ओ-रिंग जुळत आहे फ्लोरोरूबर

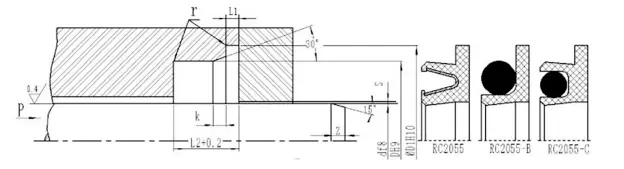

स्पेसिफिकेशन पॅरामीटर टेबल (पॅरामीटर श्रेणीतील सर्व वैशिष्ट्ये उपलब्ध आहेत)
| रॉड व्यासाची श्रेणी डी एफ 8 | खोबणी व्यास डीएच 9 | ग्रूव्ह व्यास d1h10 | धार खोली L1 | खोबणीची रुंदी एल | आयात चाम्फर के | रेडियल क्लीयरन्स एस कमाल | चाम्फर लांबी | आर कमाल | |
| 10 एमपीए | 20 एमपीए | ||||||||
| 5 ~ 19.9 | डी+5 | डी+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | डी+7 | डी+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | डी+10.5 | डी+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | डी+14 | डी+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
टीपः अशी शिफारस केली जाते की फिरणार्‍या शाफ्टची पृष्ठभाग कठोरता एचआरसी ≥ 58 असावी.

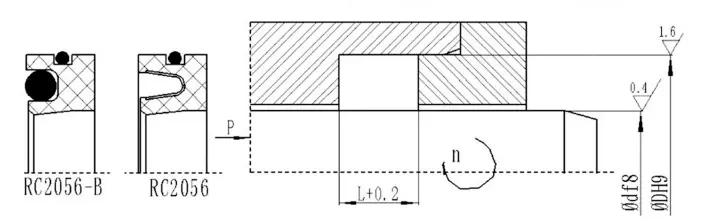

आरसी 2056
लागू कामकाज अटी (मर्यादा मूल्ये एकाच वेळी दिसू नयेत)
| दबाव (एमपीए) | तापमान (℃) | वेग (मे.) | मध्यम | ||
| ≤2 | आरसी 2056 | आरसी 2056-बी | आरसी 2056 | आरसी 2056-बी | जवळजवळ सर्व द्रव आणि गॅस मीडिया |
| -200 ~+250 | -35 ~+250 | <14 मी/से | <6 मी/से | ||
साहित्य निवड
1. जुळणारी ओ-रिंग सामग्री निवडली जाऊ शकते: आरओ 1 नायट्रिल रबर (एनबीआर), आरओ 2 फ्लोरोरुबर (एफकेएम), इ.
2. सीलिंग रिंग मटेरियल: पीटीएफई 1, पीटीएफई 2, पीटीएफई 3, पीटीएफई 4, यूपीई, पीके 1, पीके 2, इ. 3. स्टेनलेस स्टील स्प्रिंग: व्ही-आकाराचा वसंत .तू.
ऑर्डर उदाहरण
आरसी 2056-40*62*8-पीटीएफई 4+व्ही डी*डी*एल, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे, आणि स्टेनलेस स्टील स्प्रिंग एक व्ही-आकाराचा वसंत .तु आहे आरसी 2056-बी -40*62*8-पीटीएफई 4+आर 02 डी*डी*एल, सीलिंग रिंग मटेरियल पीटीएफई 4 आहे आणि जुळणारे ओ-रिंग फ्लोरोरबर आहे
