आमच्या उच्च दाब रोटरी सील मालिकांमध्ये आरसी 2051, आरसी 2052, आरसी 2053, आरसी 2054, आरसीएक्स 17, आरसीएक्स 18, आरडीआय, आरडीए, आरसीएस आणि आरसी 2057 यासह विविध उच्च-कार्यक्षमता उत्पादनांचा समावेश आहे, जे हायड्रॉलिक, वायवीय वातावरण आणि रोटरी मोशनसाठी डिझाइन केलेले आहेत.

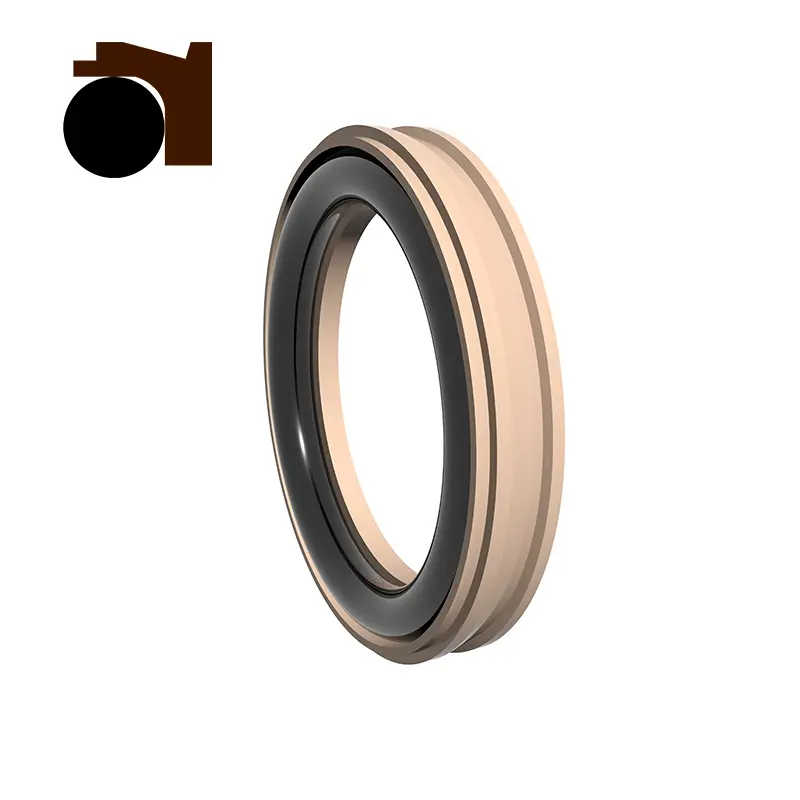

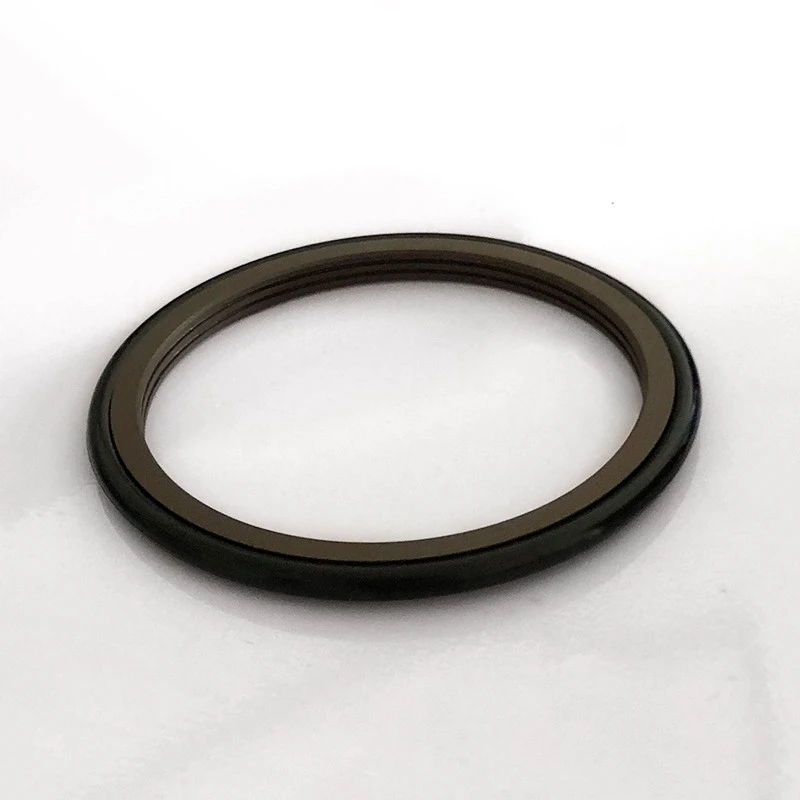

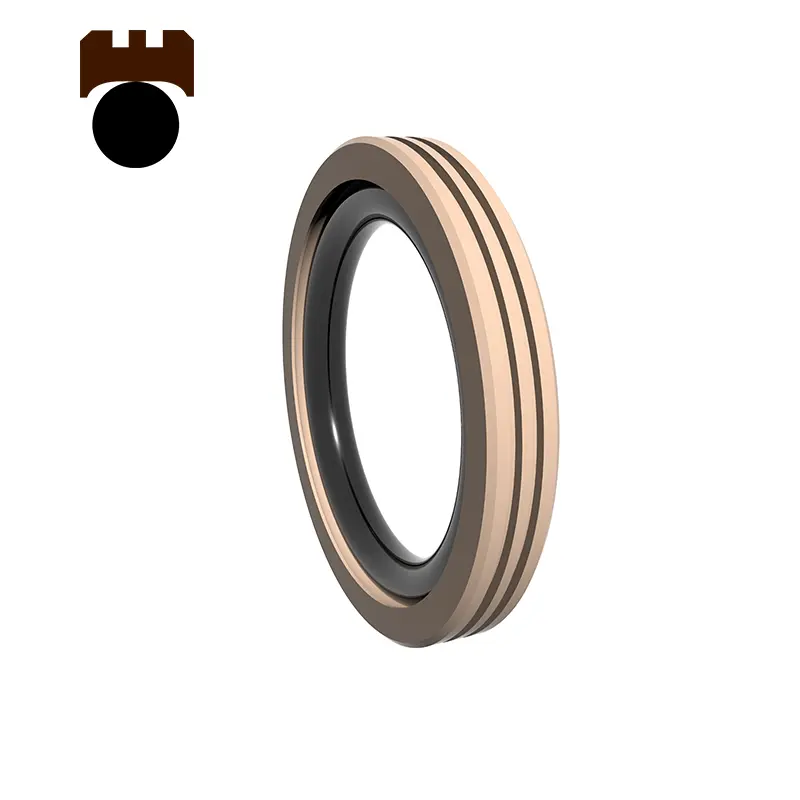

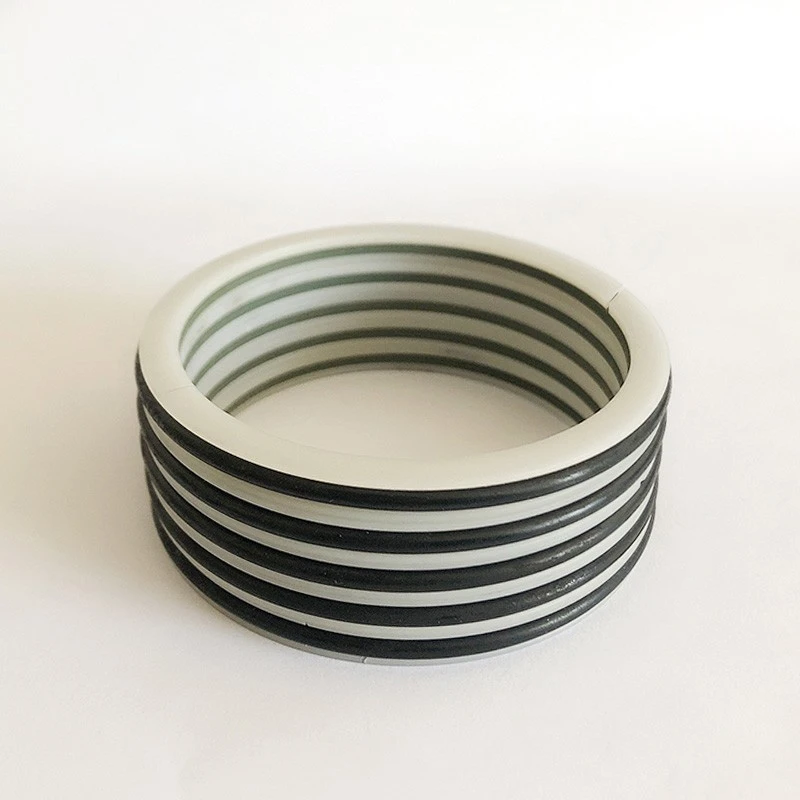

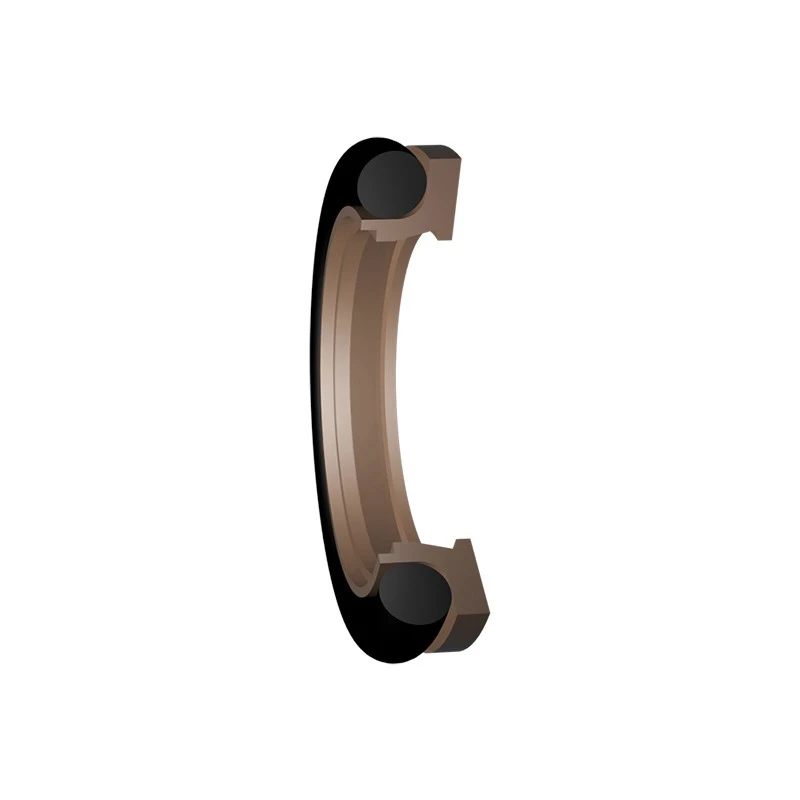

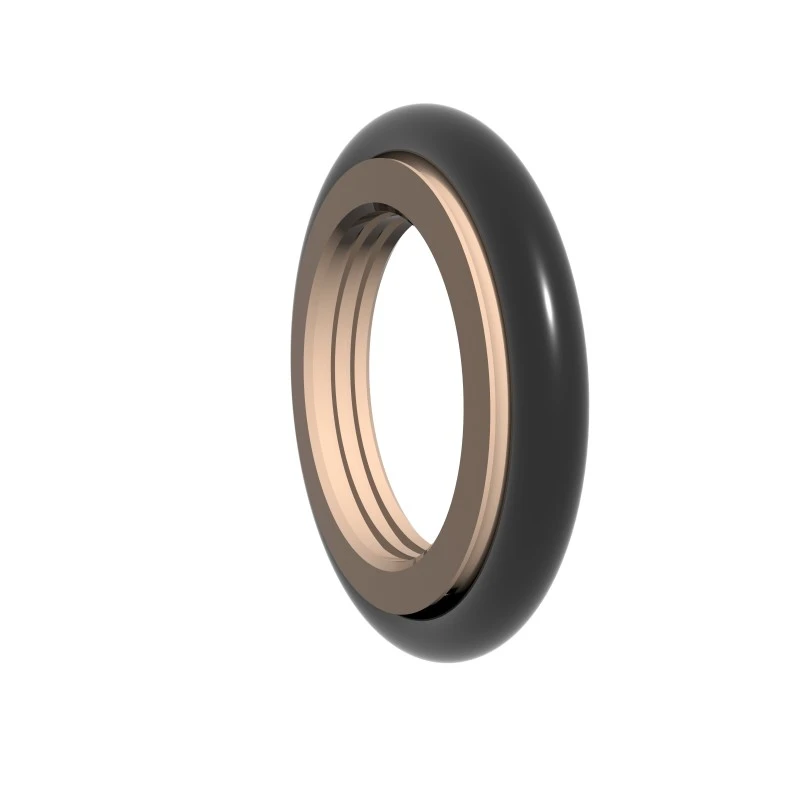

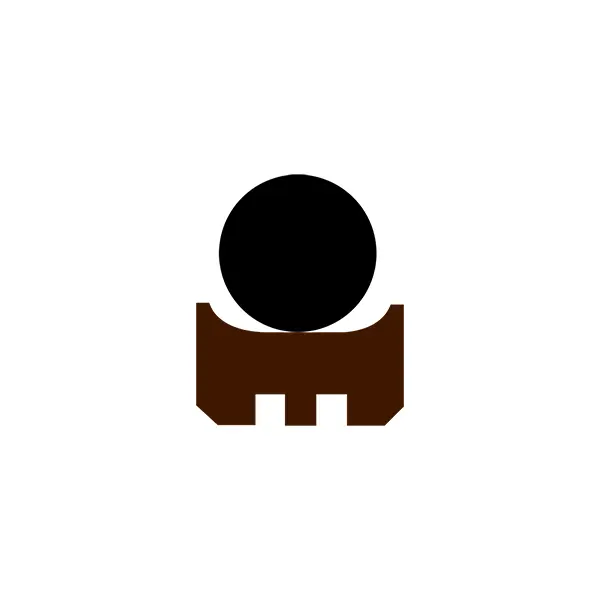

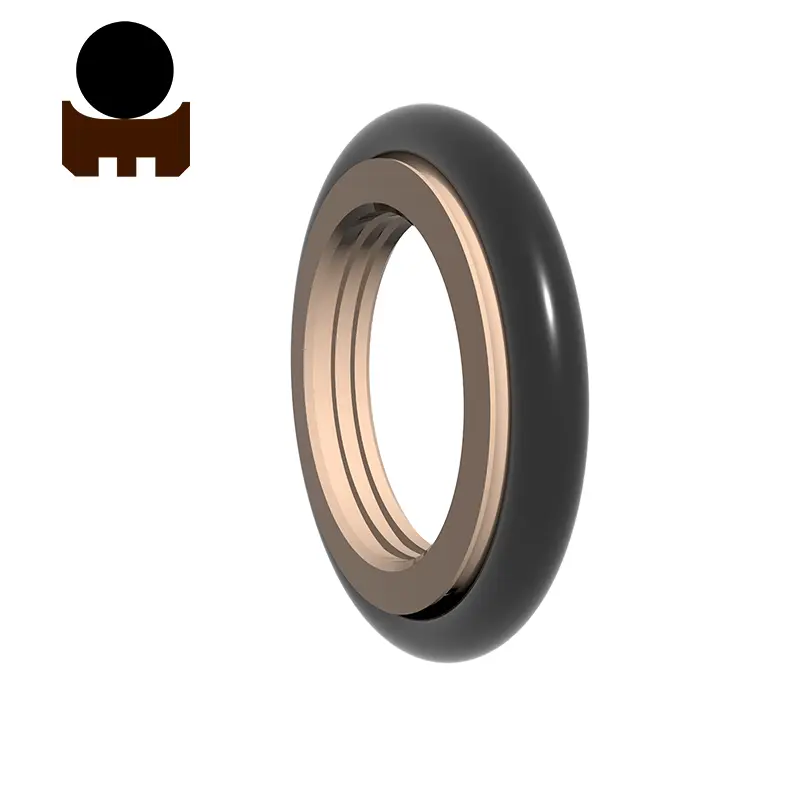

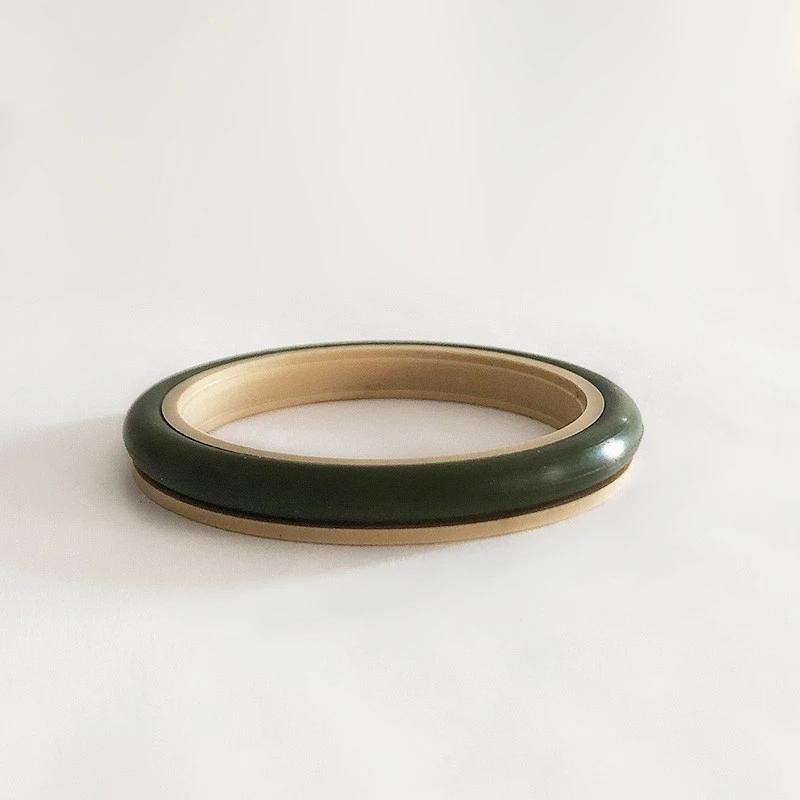

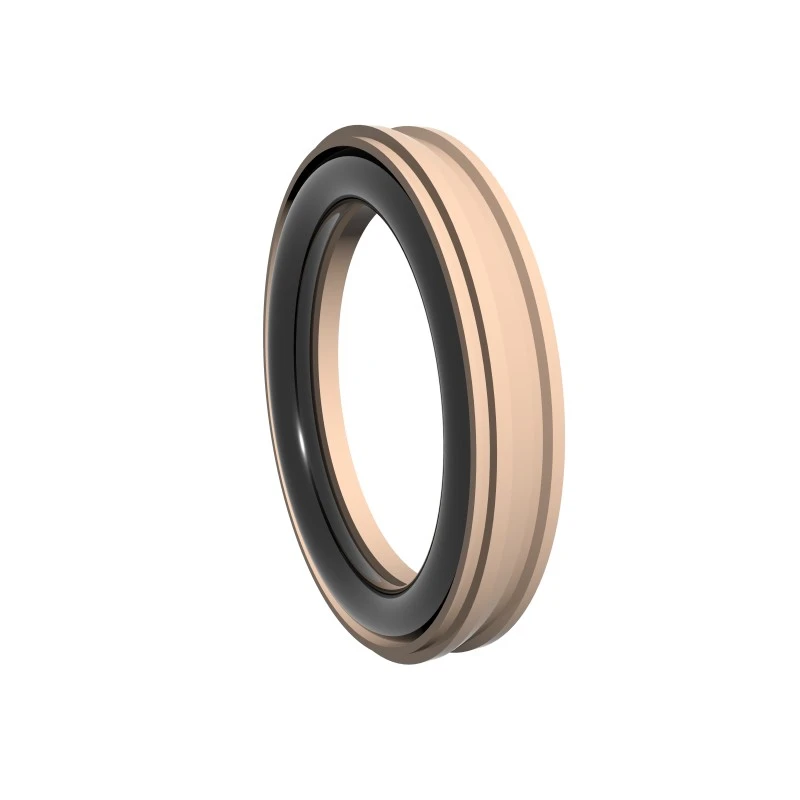

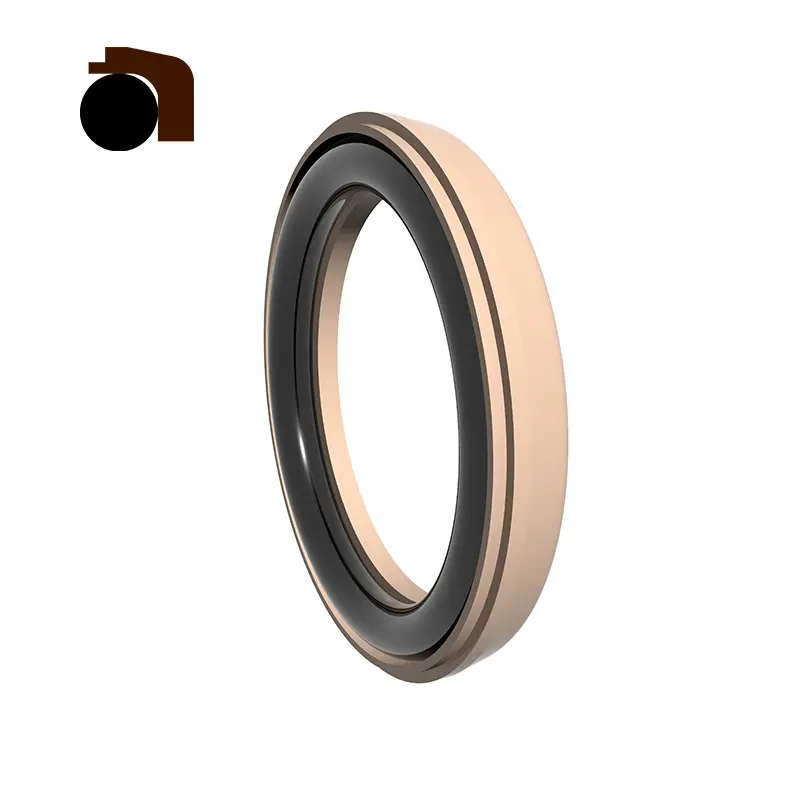

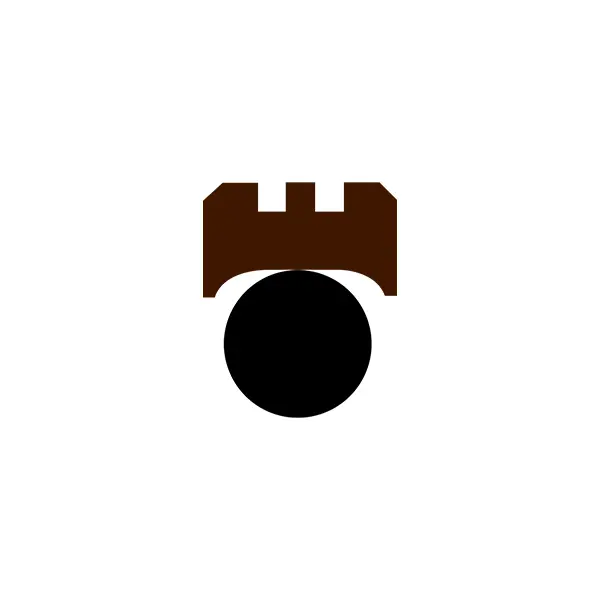

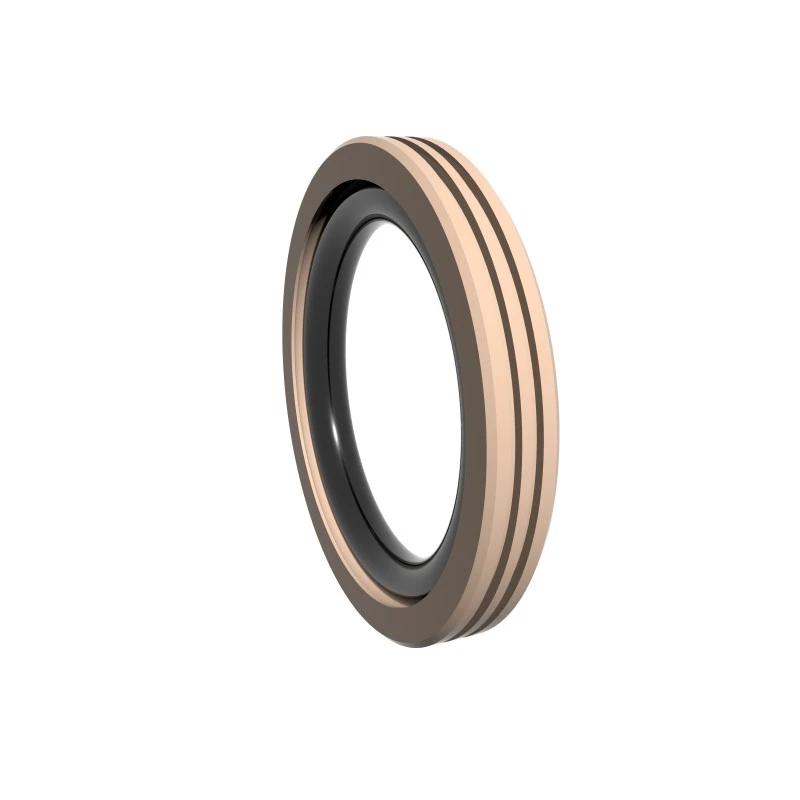

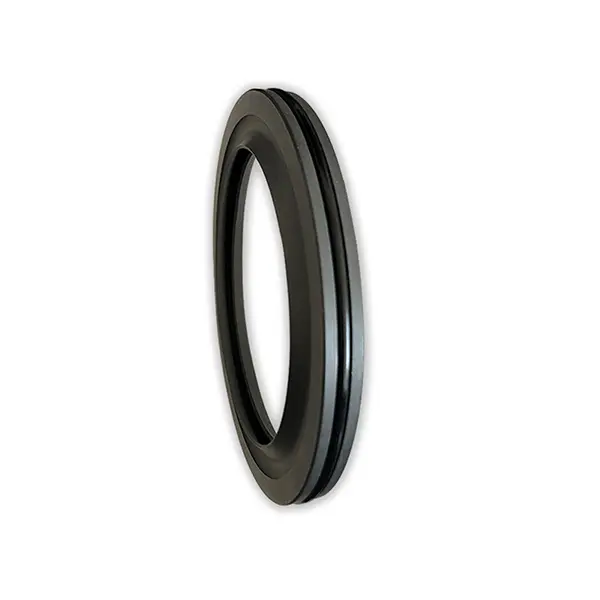

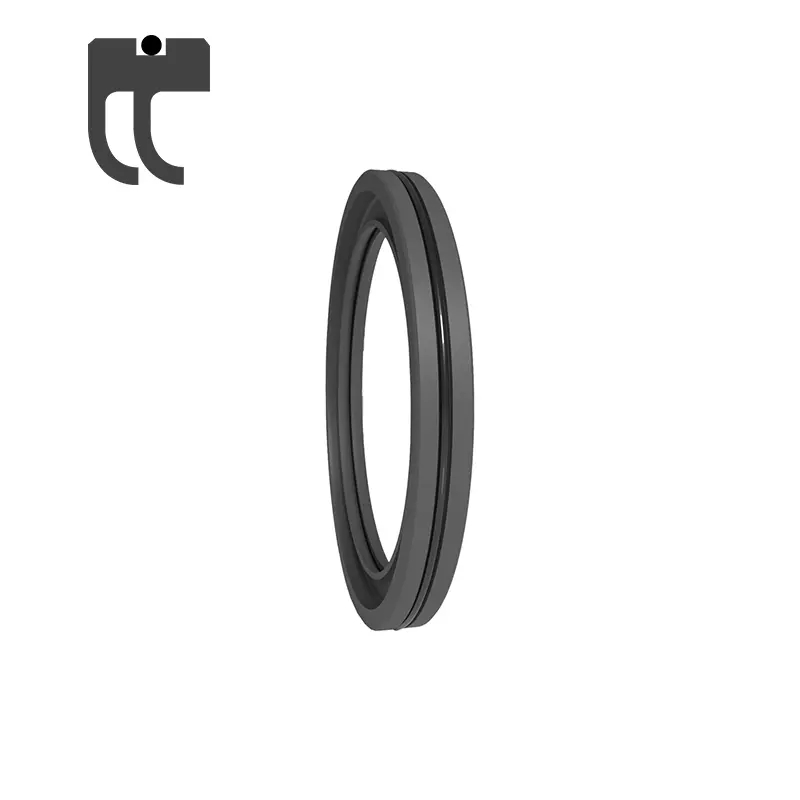

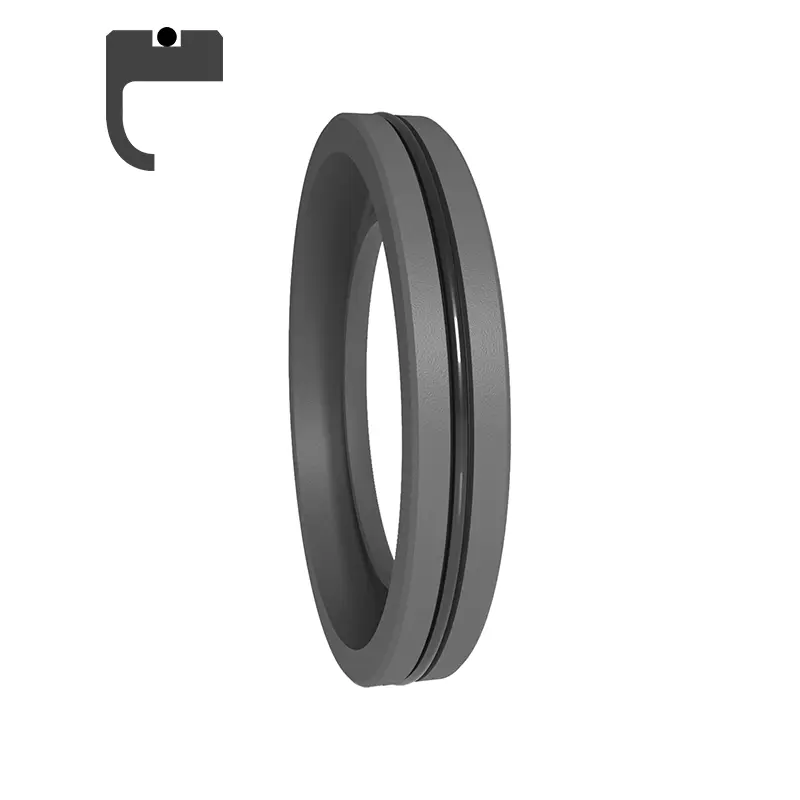

आरसी 2051 मालिकेमध्ये भरलेल्या पीटीएफई टूथड सील रिंग्ज आणि एक-मार्ग सीलिंगसाठी ओ-रिंग्जचे संयोजन वापरले जाते. यात कमी घर्षण आणि उच्च सीलिंग वैशिष्ट्ये आहेत आणि मानक प्रकारात (आरसी 2051-बी) आणि हाय-स्पीड प्रकार (आरसी 2051-जी) मध्ये विभागले गेले आहे.

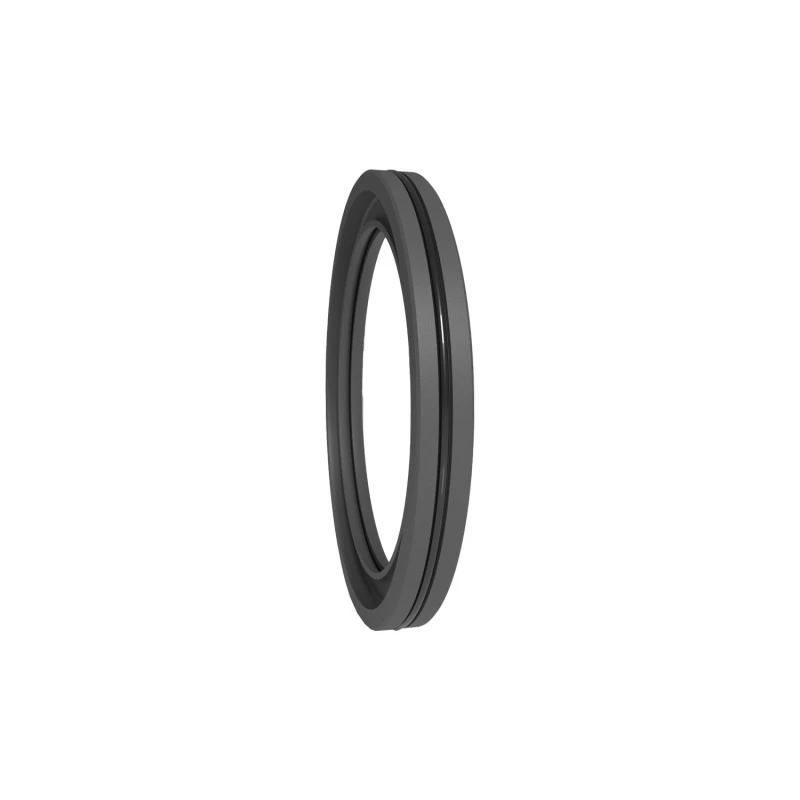

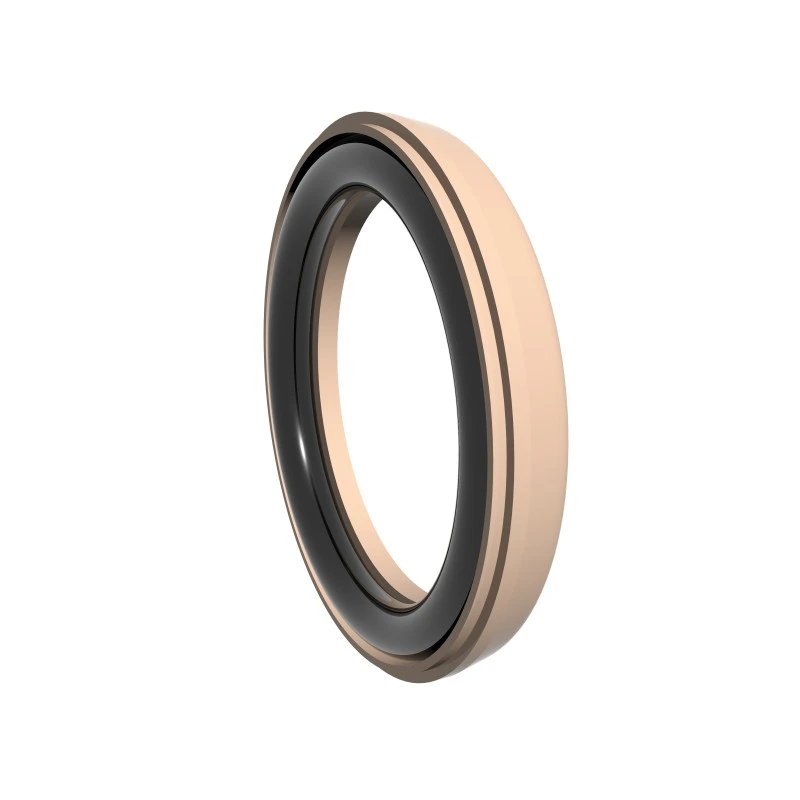

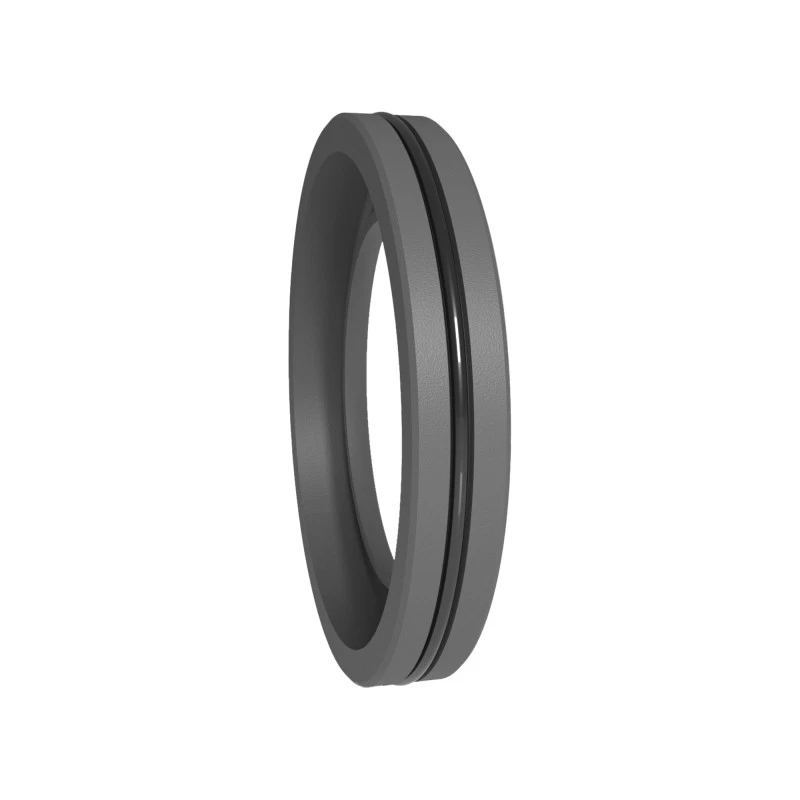

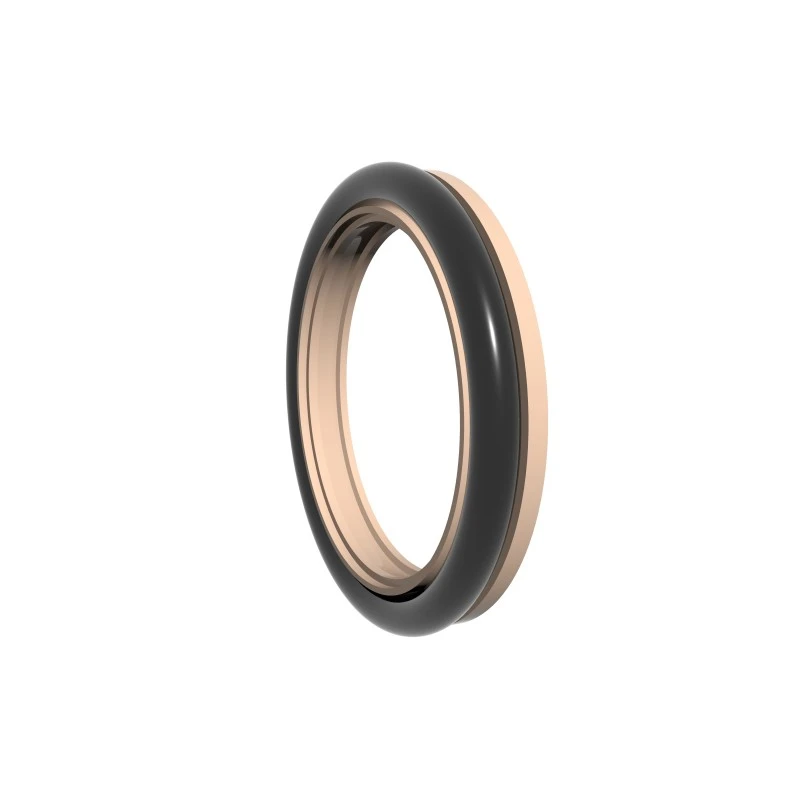

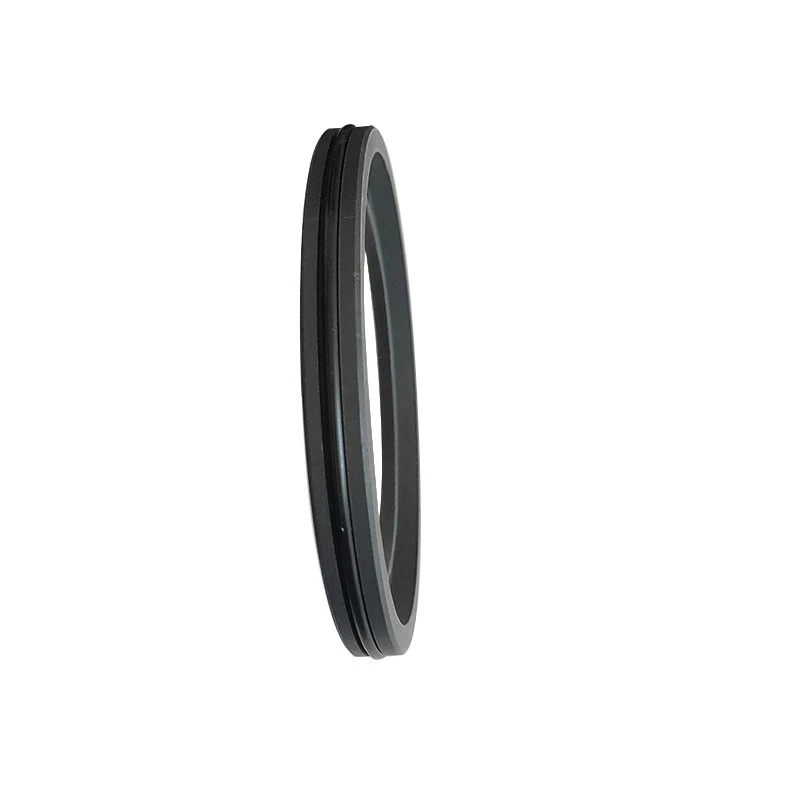

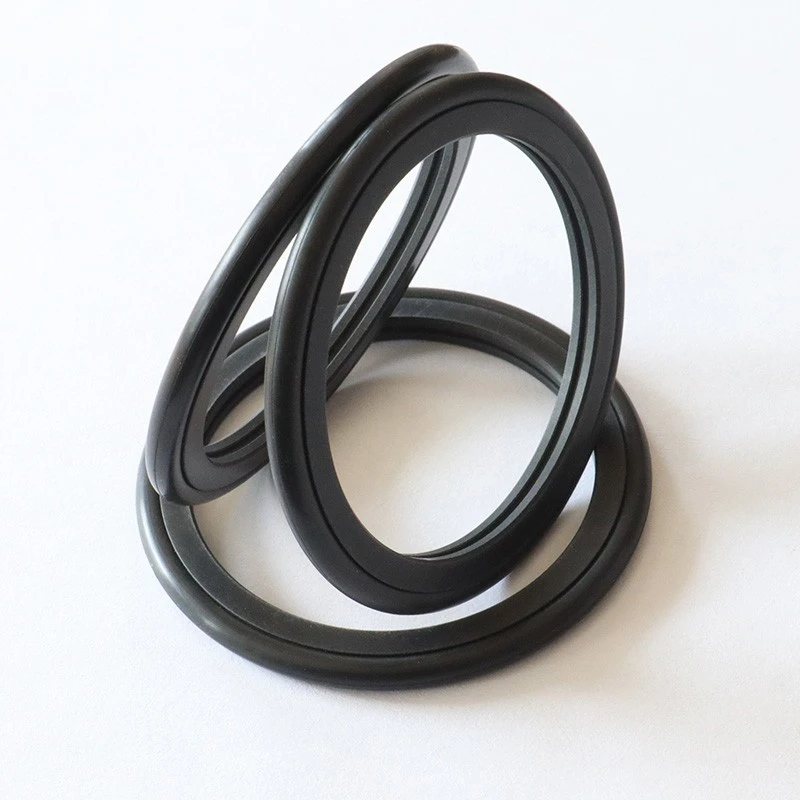

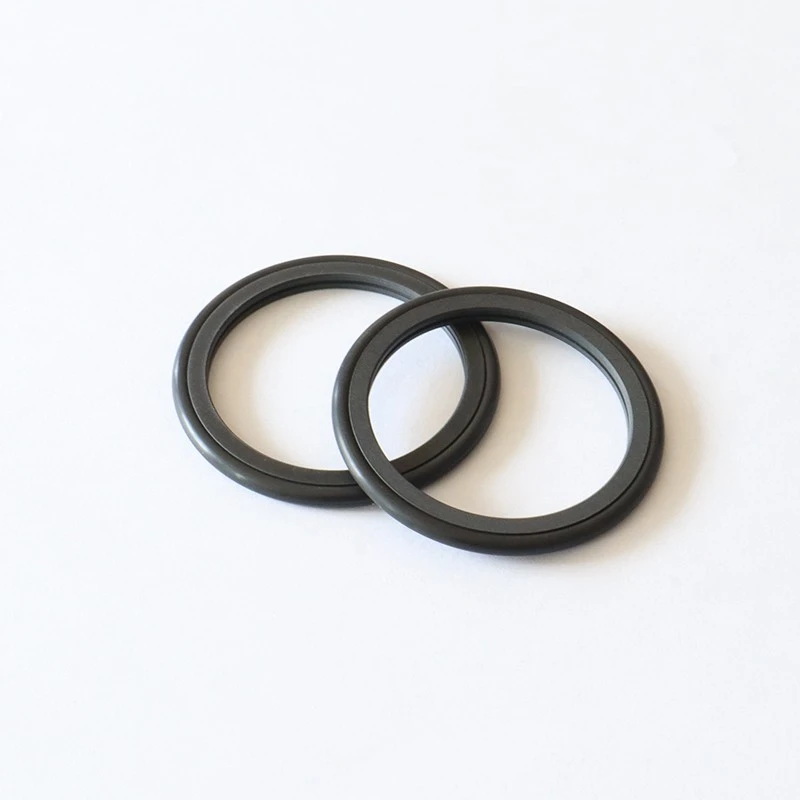

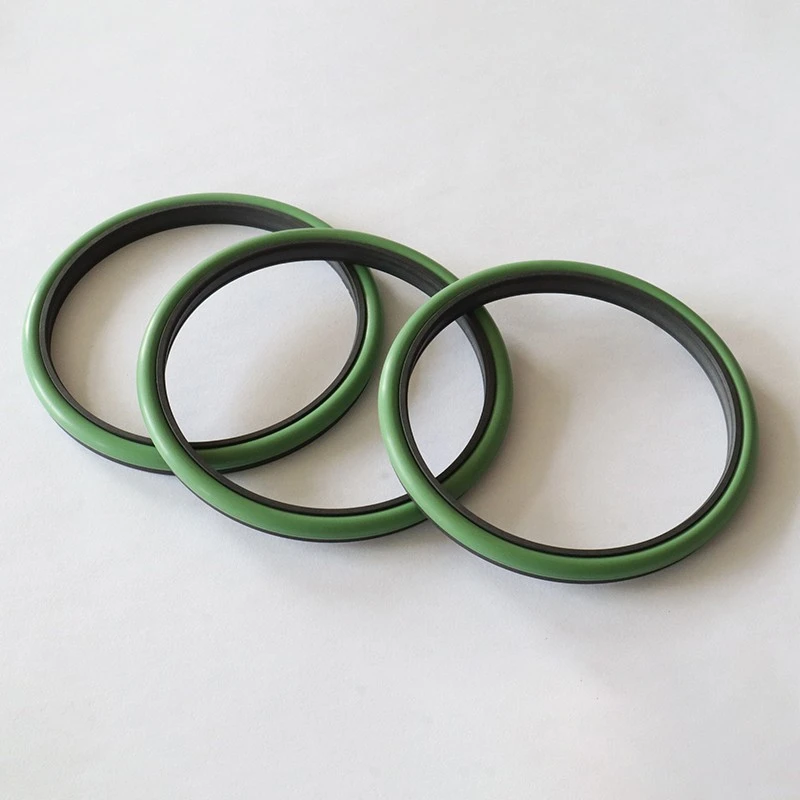

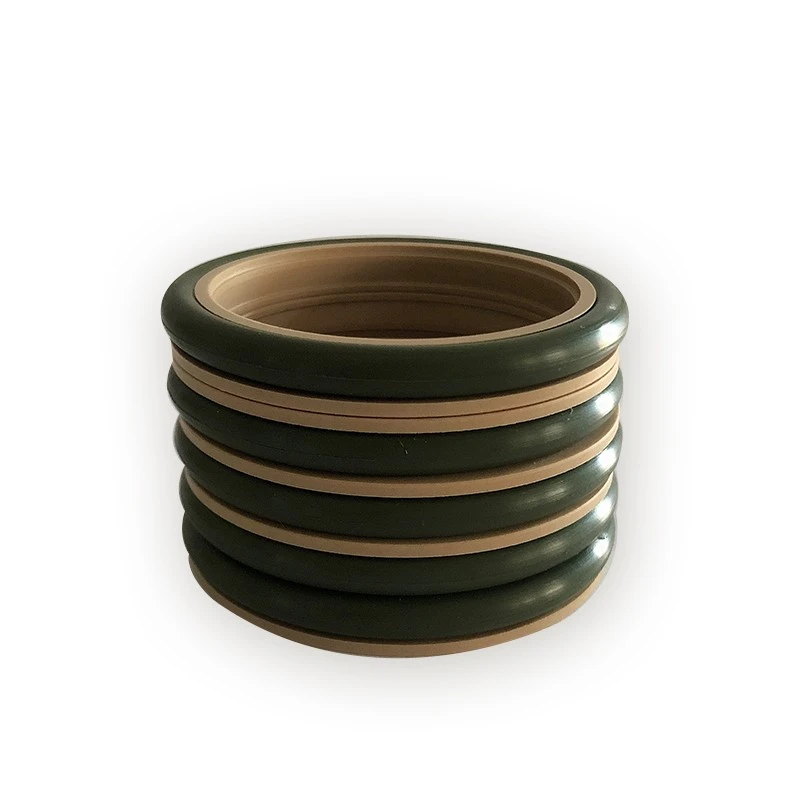

आरसी 2052 आणि आरसी 2054 मालिका ऑईल स्टोरेज ग्रूव्ह्ससह स्क्वेअर सील रिंग्जसह सुसज्ज आहेत, जे हायड्रॉलिक रोटरी द्विदिशात्मक सीलिंगसाठी योग्य आहेत. रचना कॉम्पॅक्ट आहे आणि पाण्याचे दाब वातावरणास समर्थन देते.

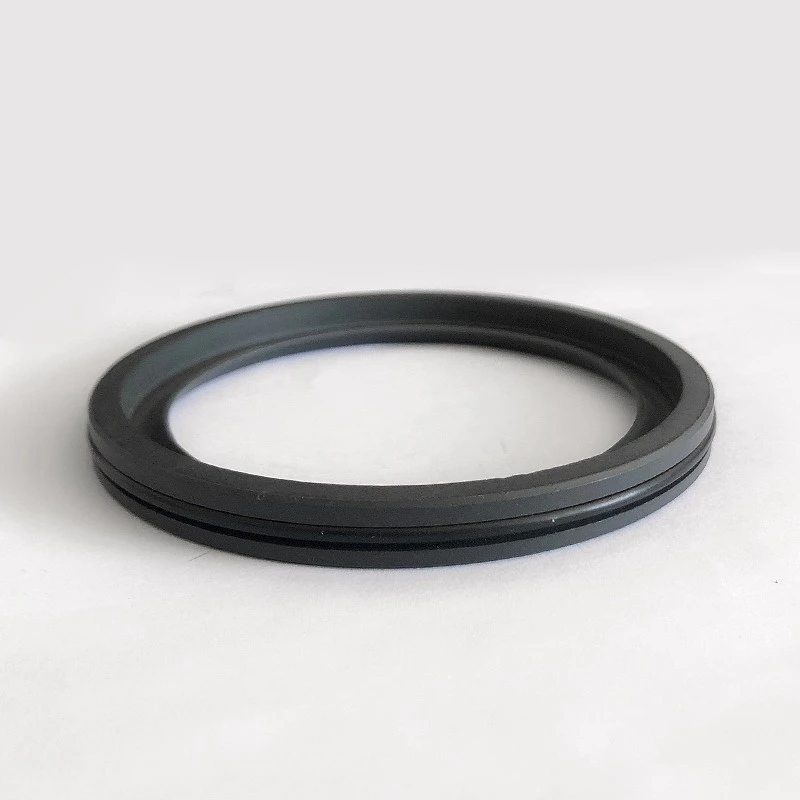

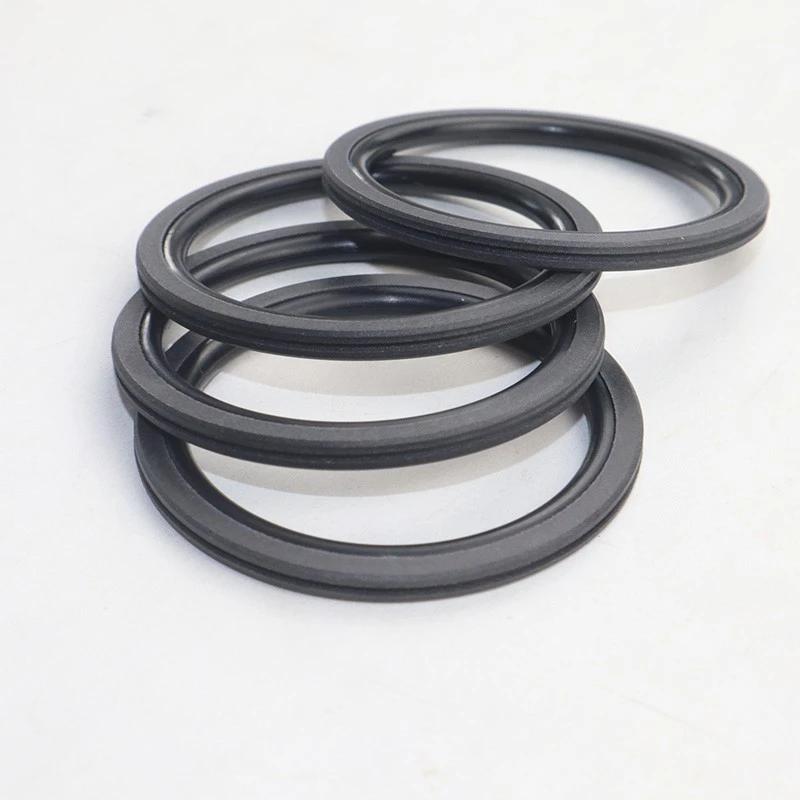

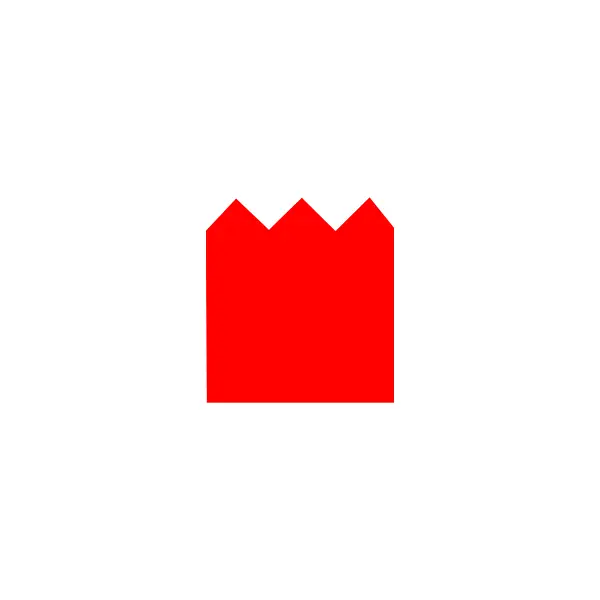

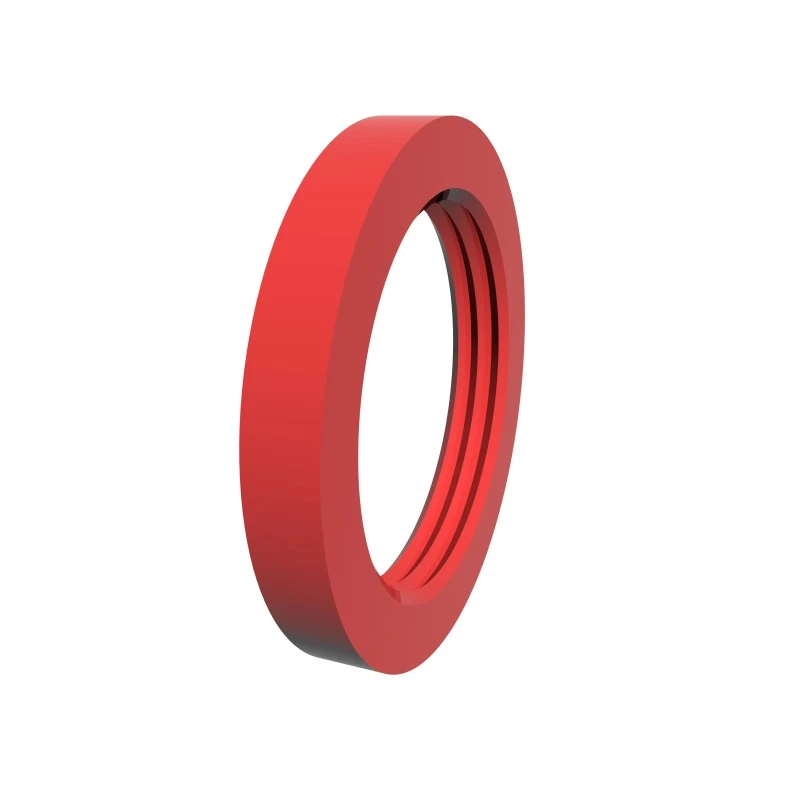

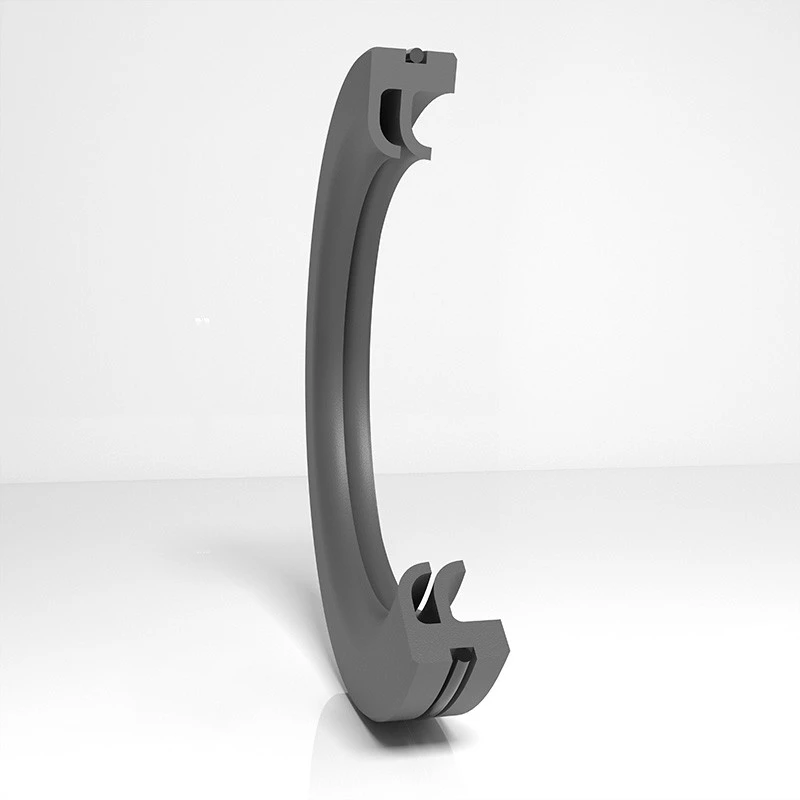

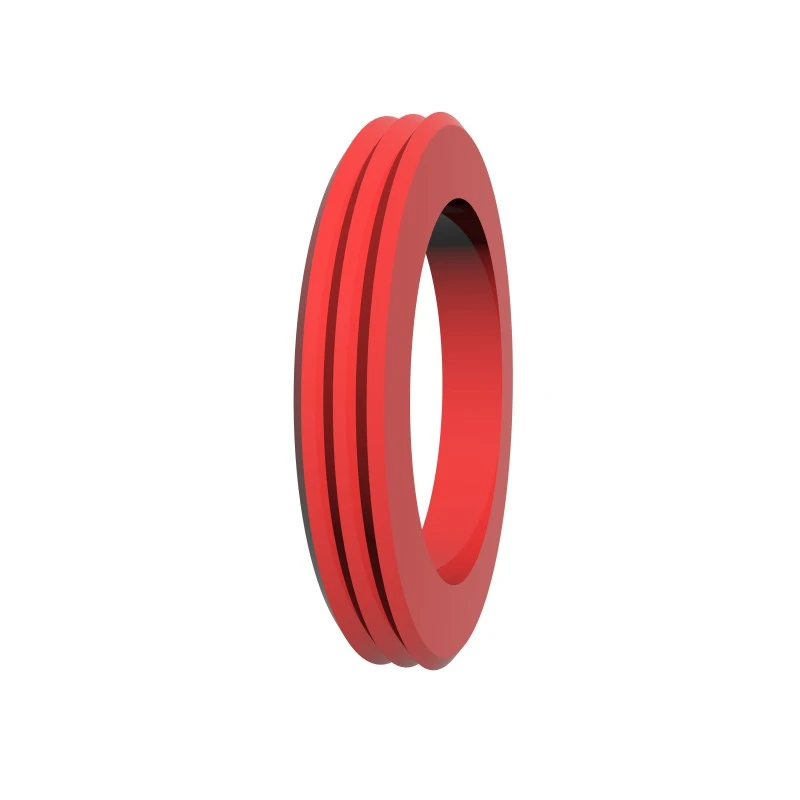

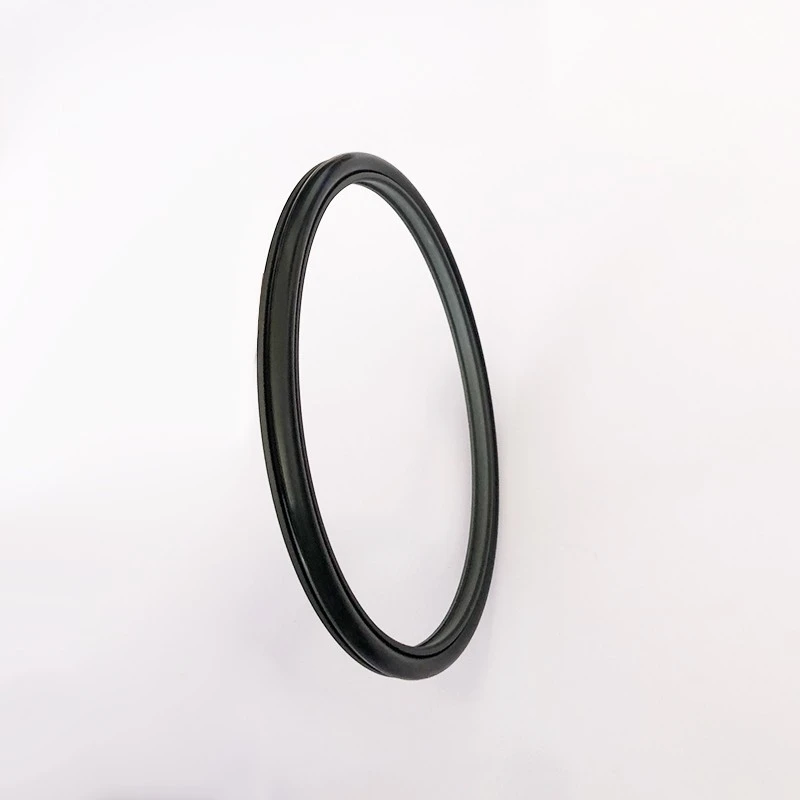

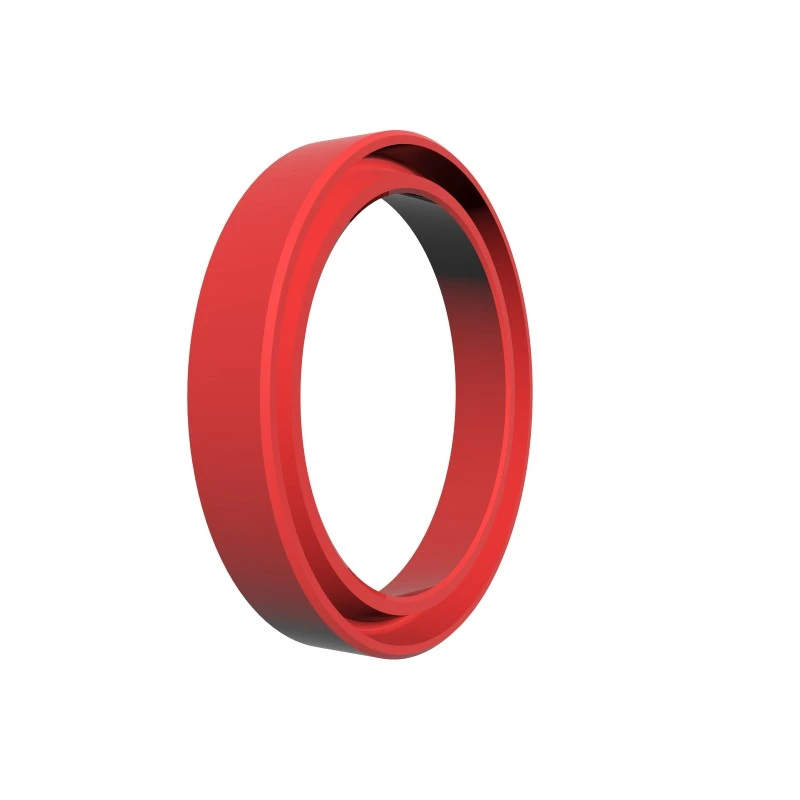

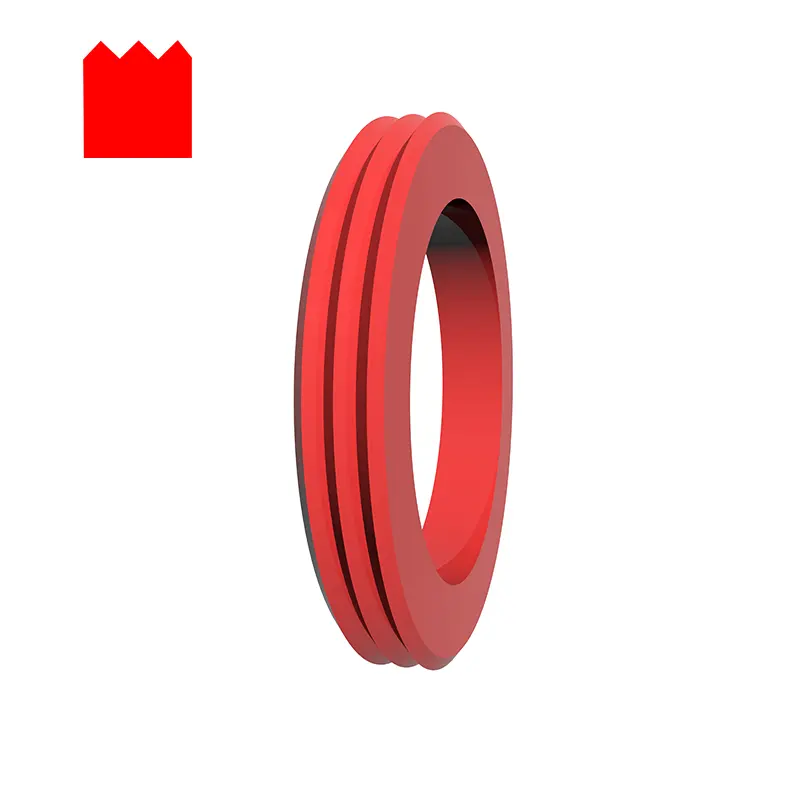

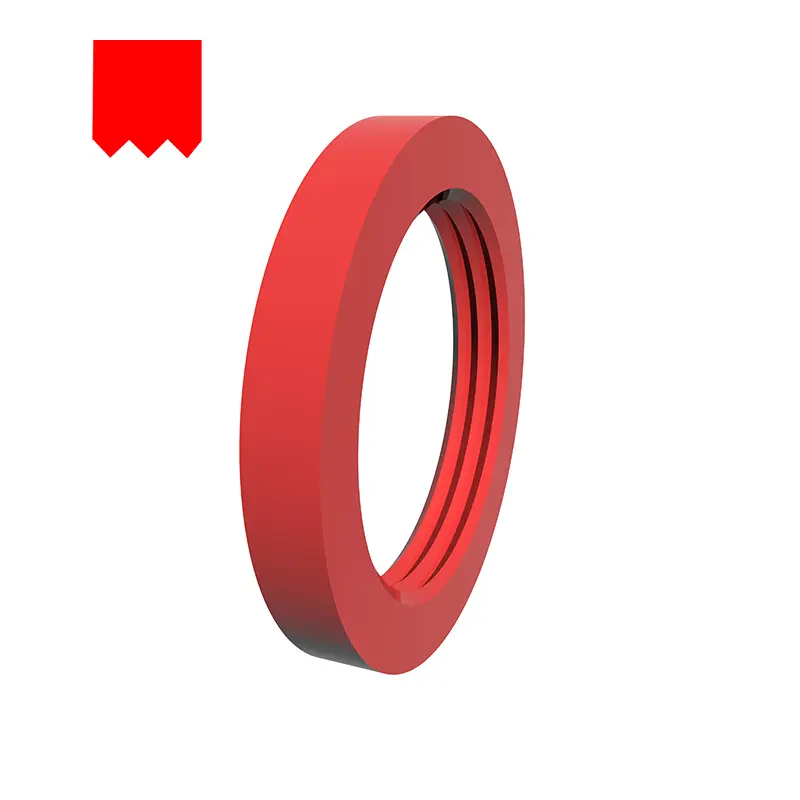

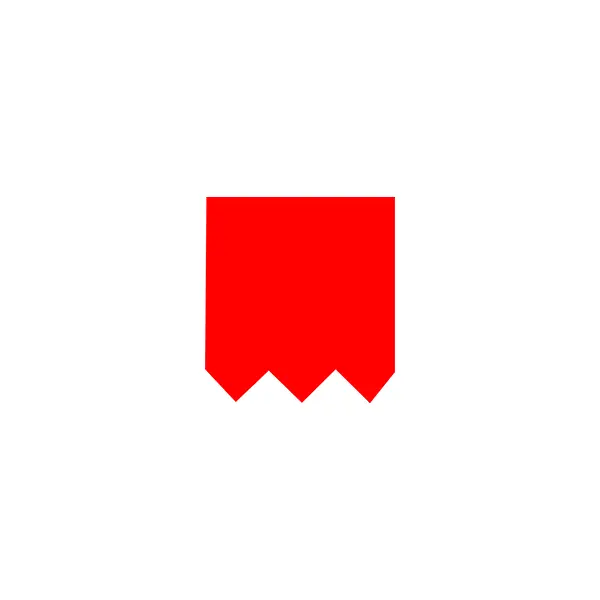

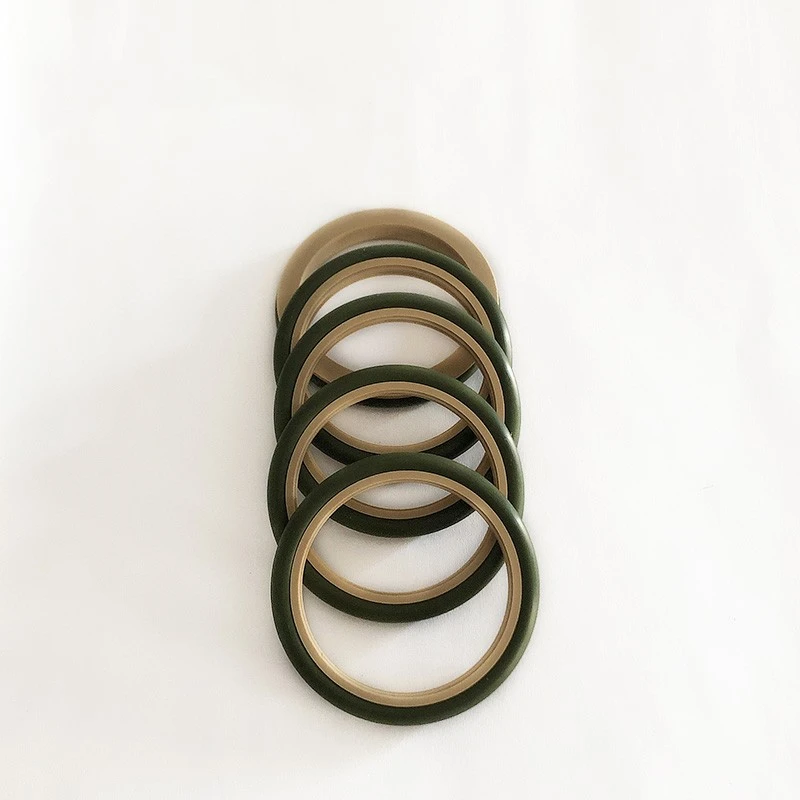

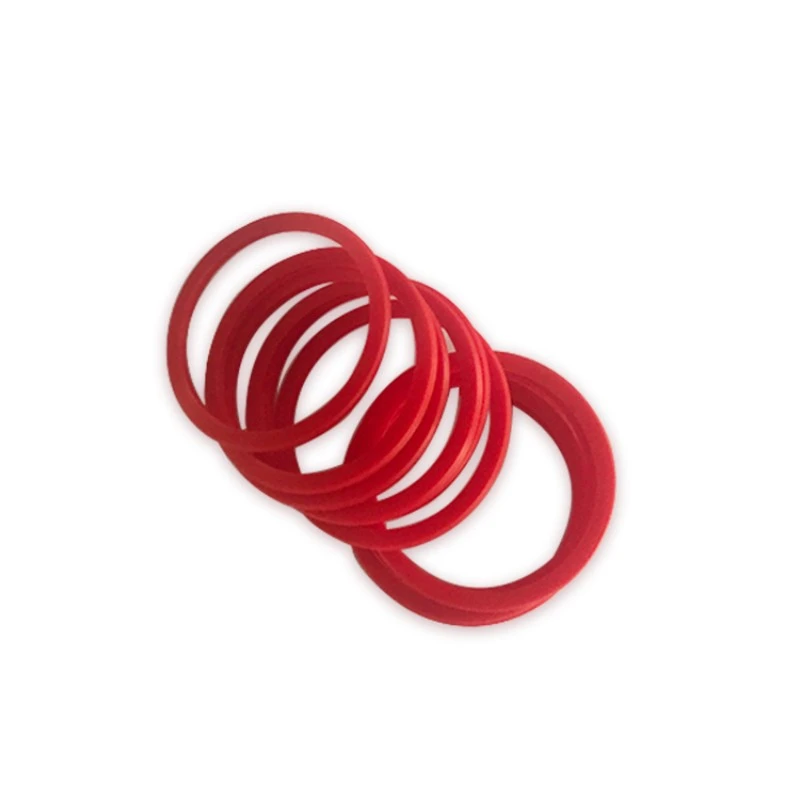

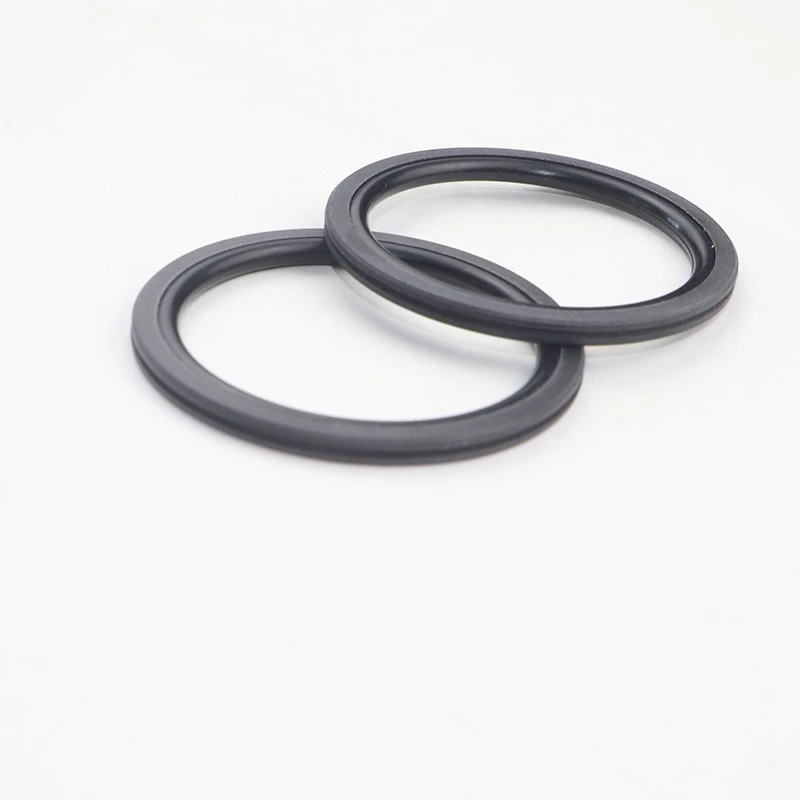

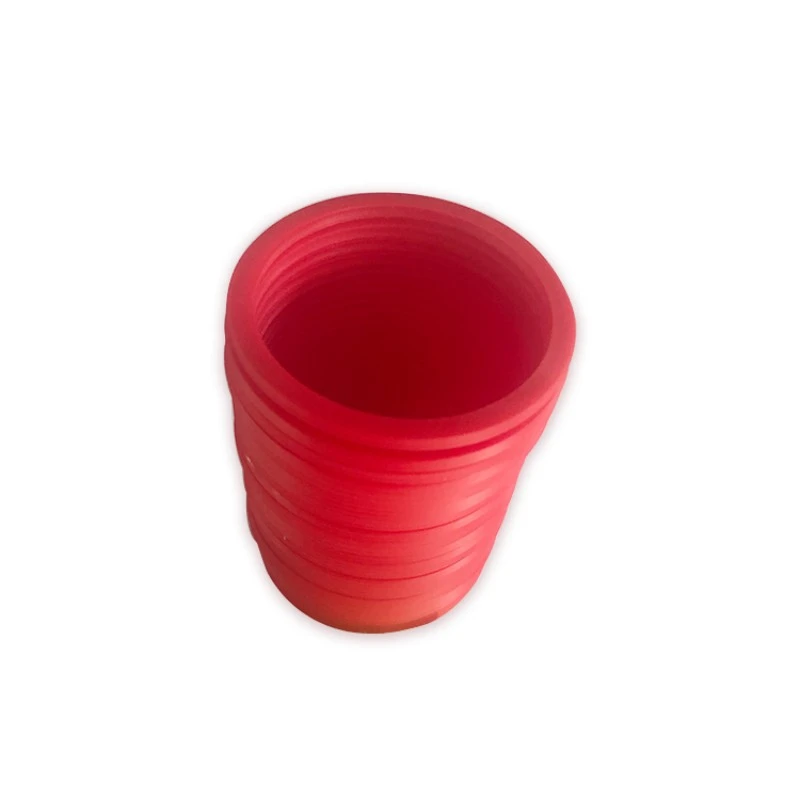

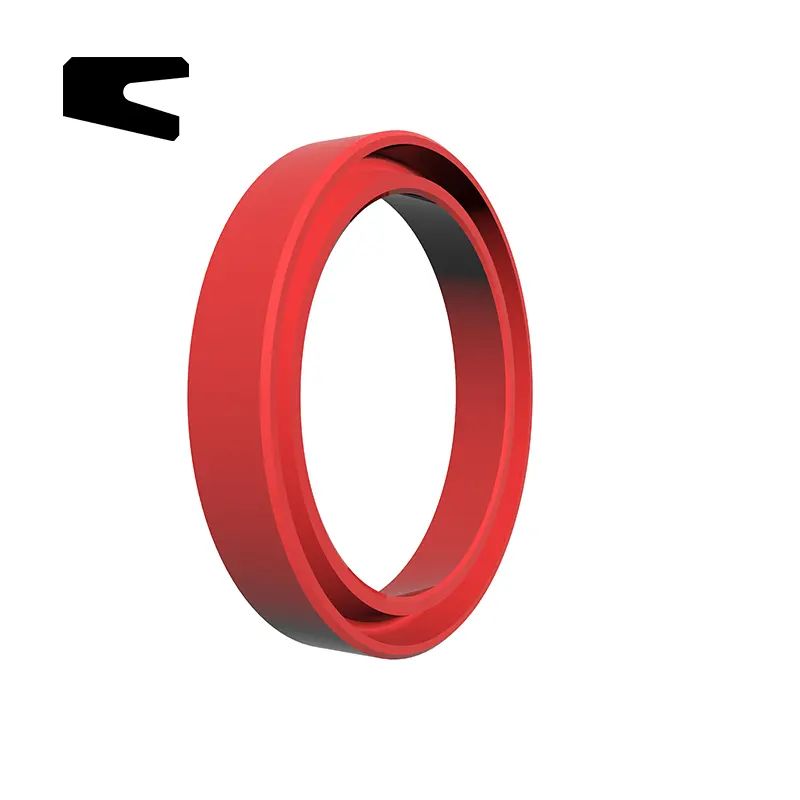

आरसीएक्स 17 आणि आरसीएक्स 18 मालिका सुलभ स्थापनेसाठी दात असलेल्या क्रॉस-सेक्शन डिझाइनसह उच्च-कार्यक्षमता पीयू सामग्रीचे बनविली गेली आहे. ते रोटरी शाफ्ट आणि रोटरी होल सीलिंगसाठी योग्य आहेत आणि ग्रूव्ह डिझाइन अदलाबदल करण्यायोग्य आहे.

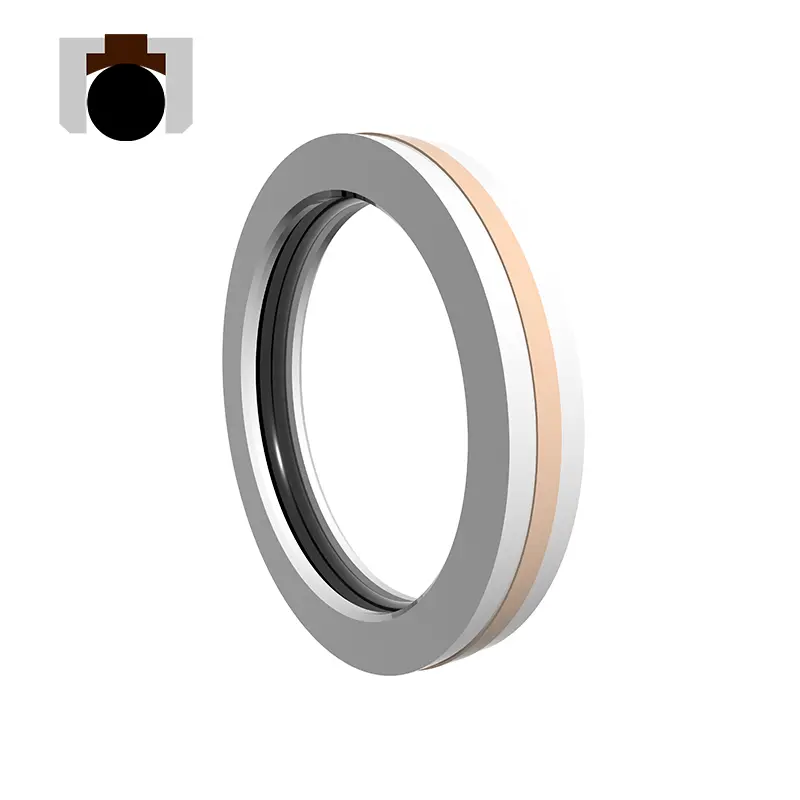

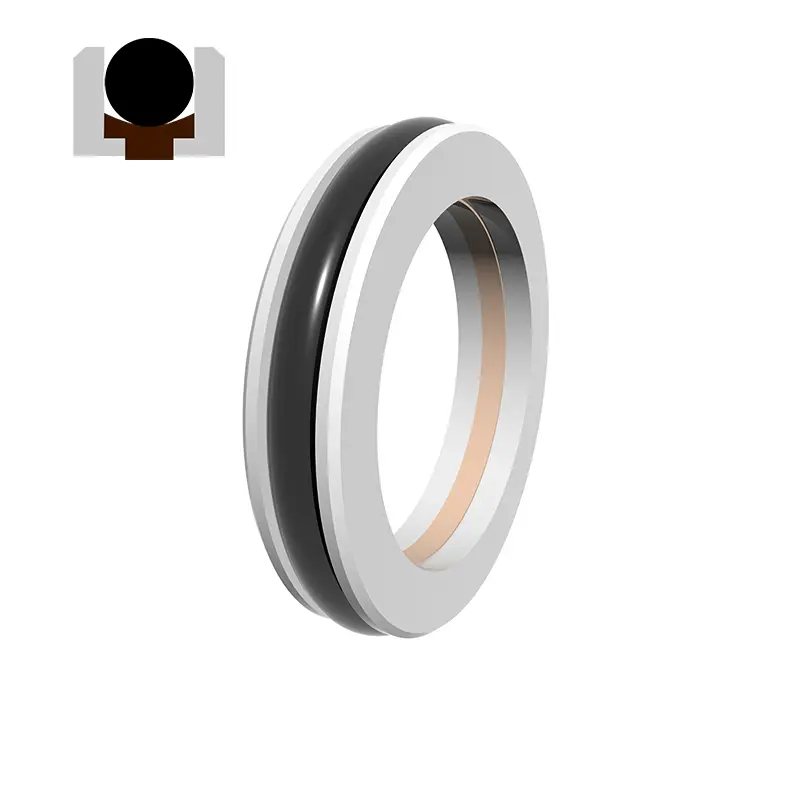

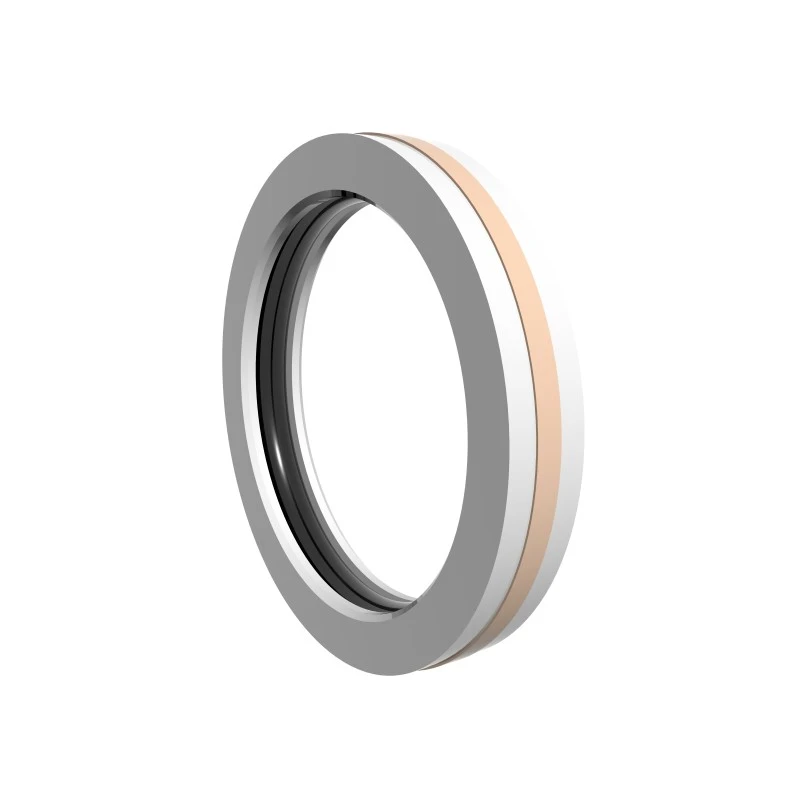

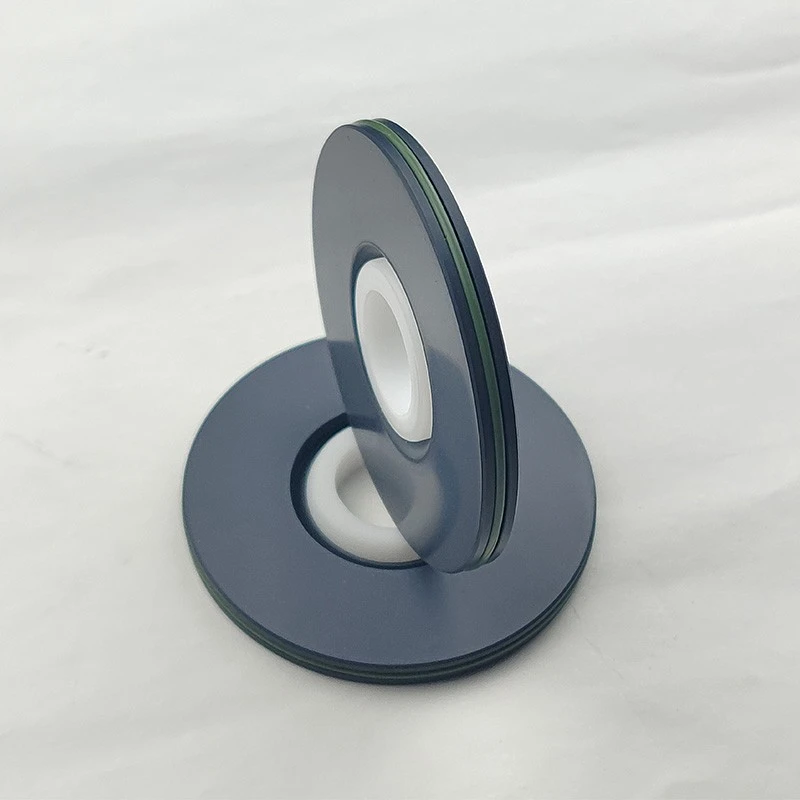

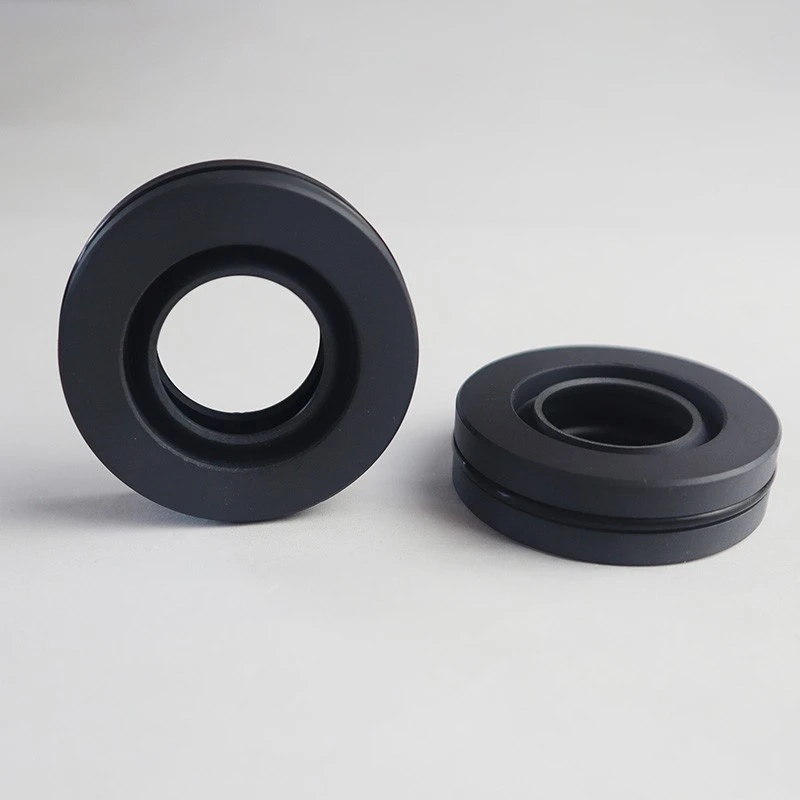

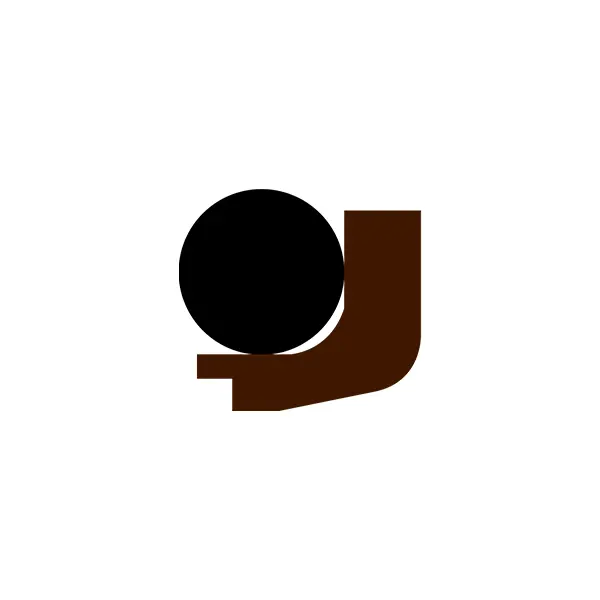

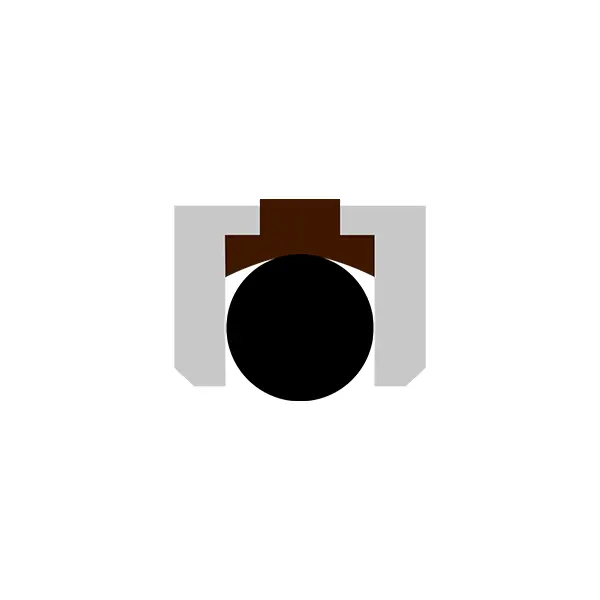

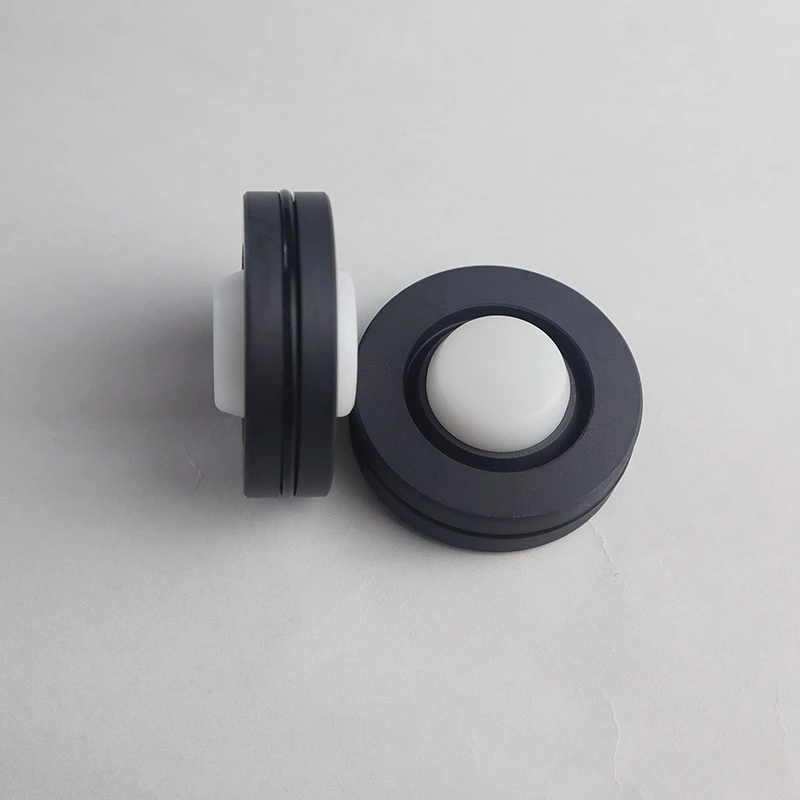

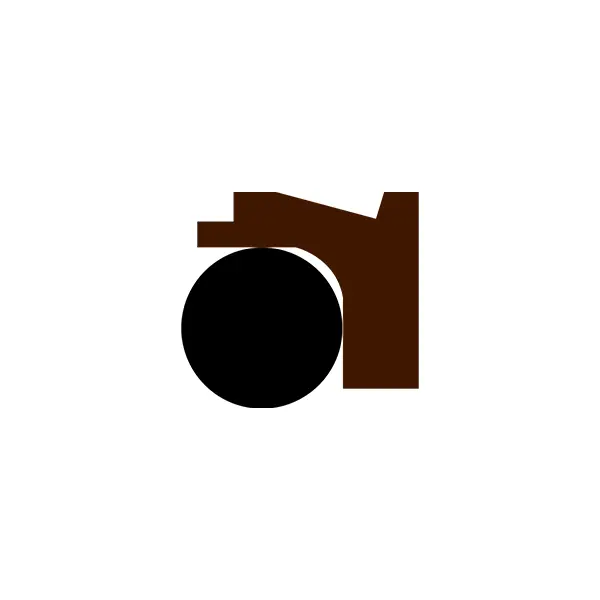

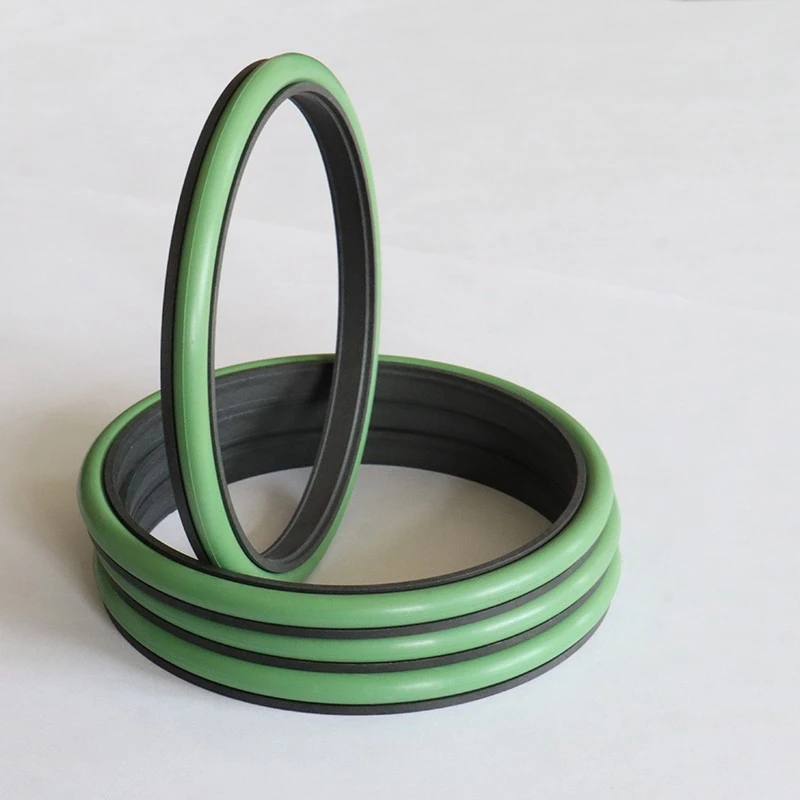

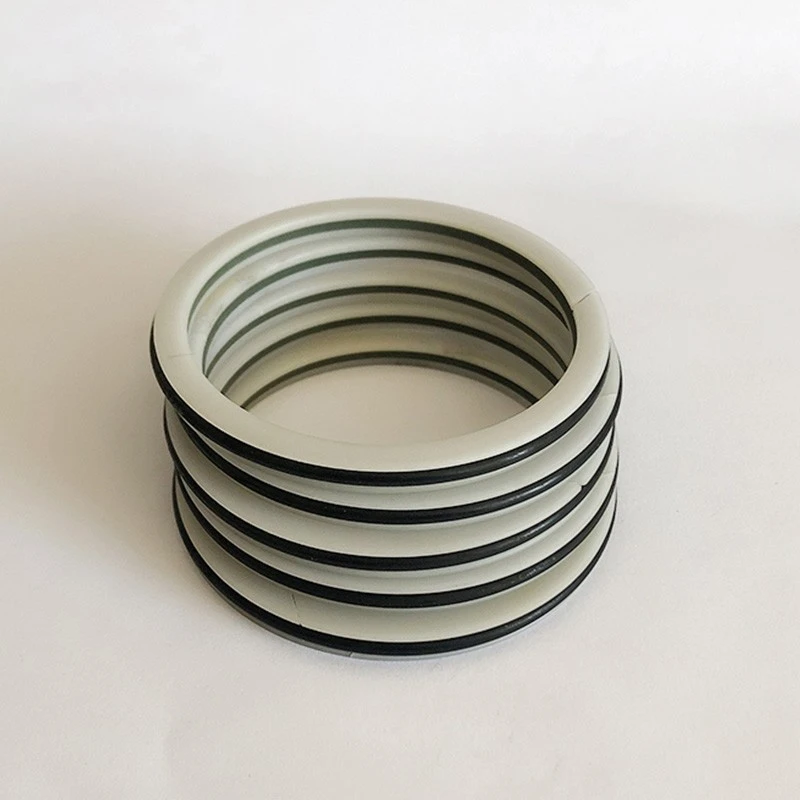

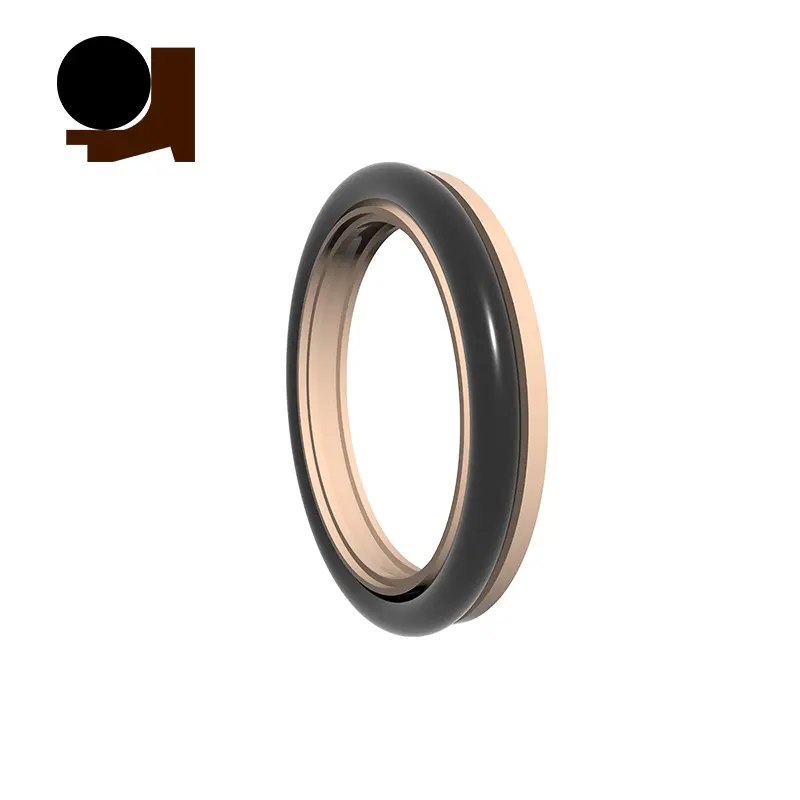

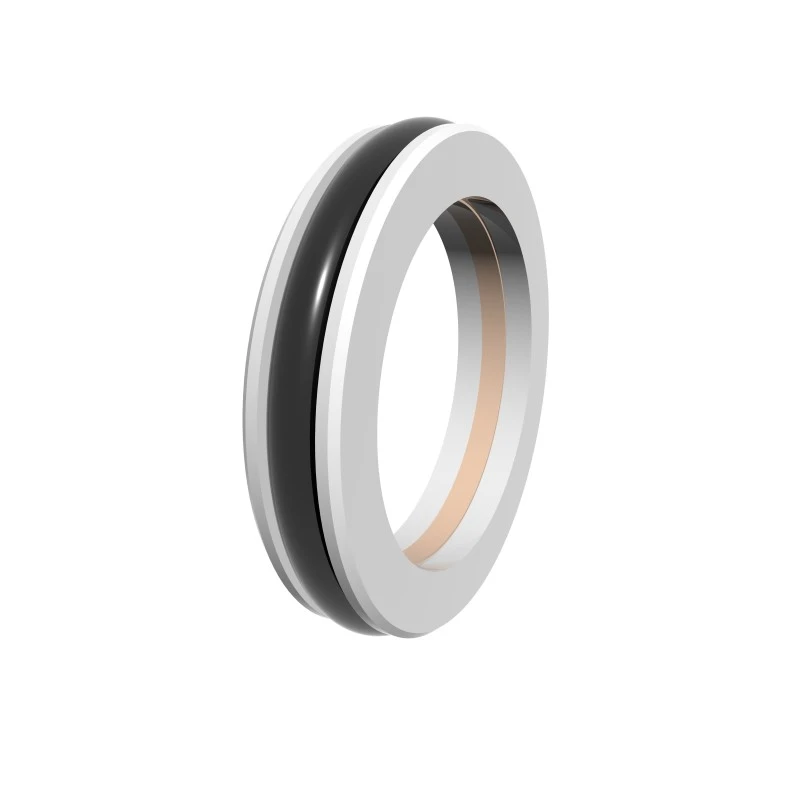

आरडीआय आणि आरडीए मालिका पीटीएफई सीलिंग रिंग्ज, एल-आकाराच्या प्लास्टिक सपोर्ट रिंग्ज आणि ओ-रिंग्जपासून बनलेली आहे, जी उच्च-दाब, कमी-गती, फिरणारी द्विदिशात्मक सीलिंग, उच्च-दाब प्रतिकार, कमी घर्षण आणि दीर्घ आयुष्यासाठी योग्य आहे.

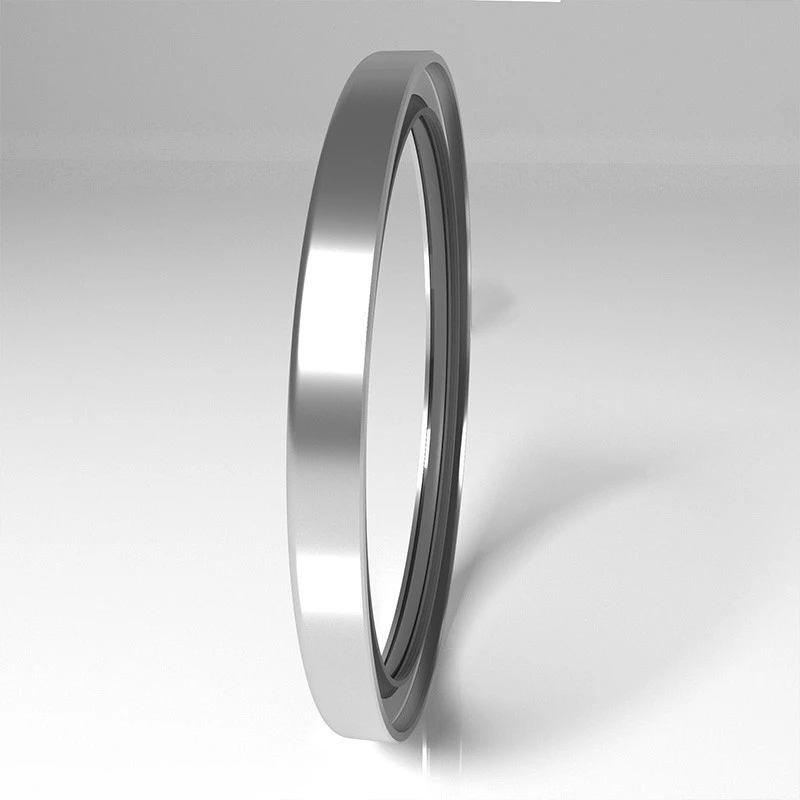

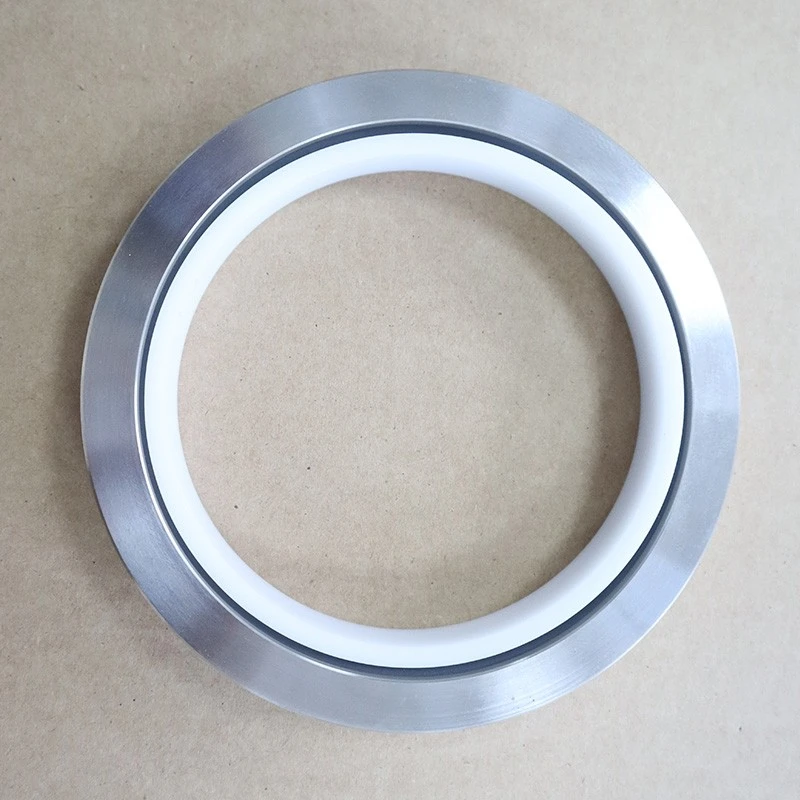

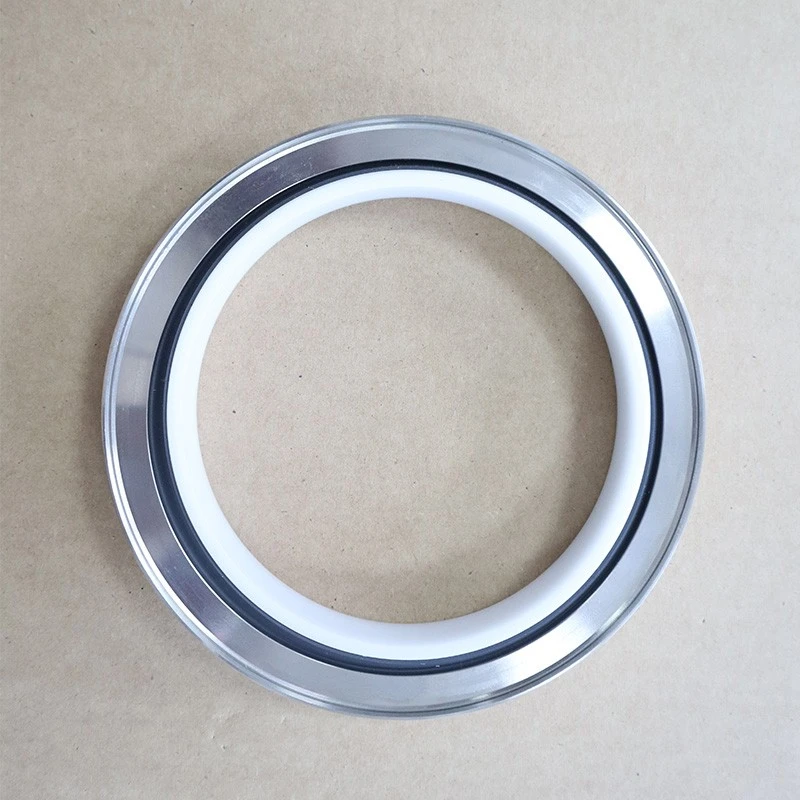

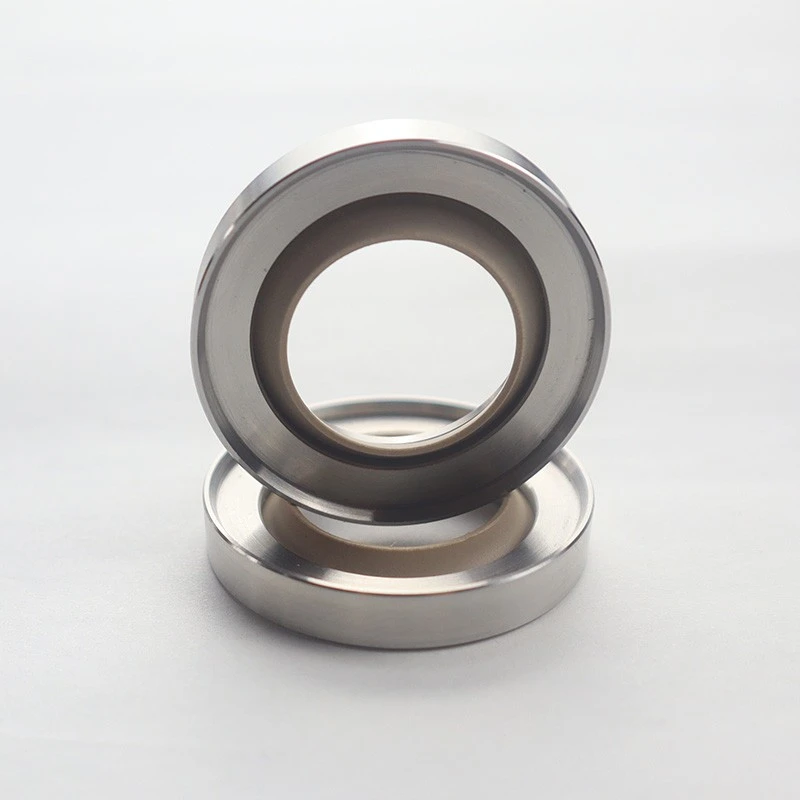

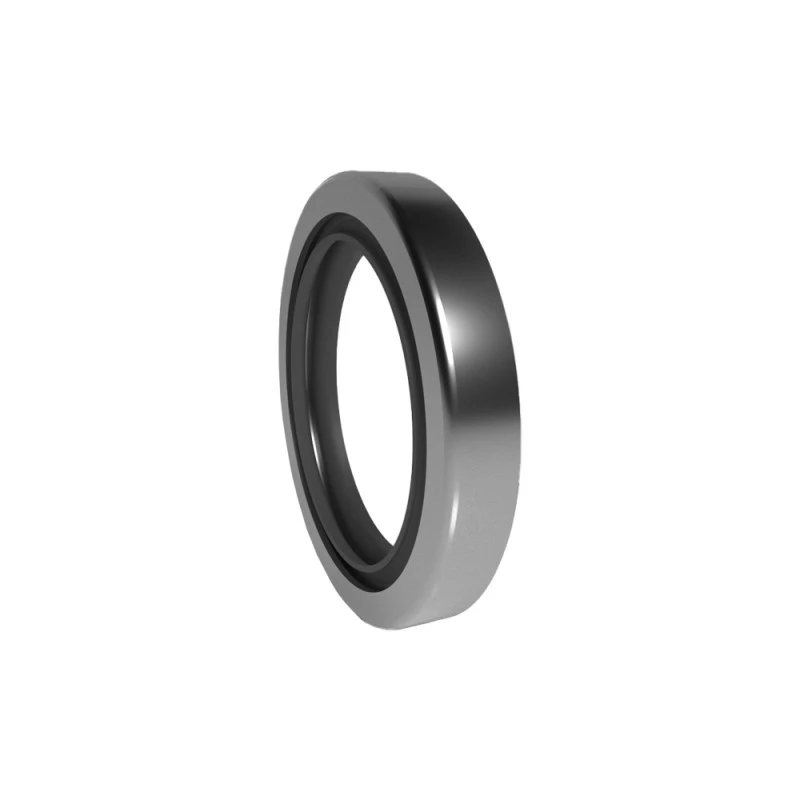

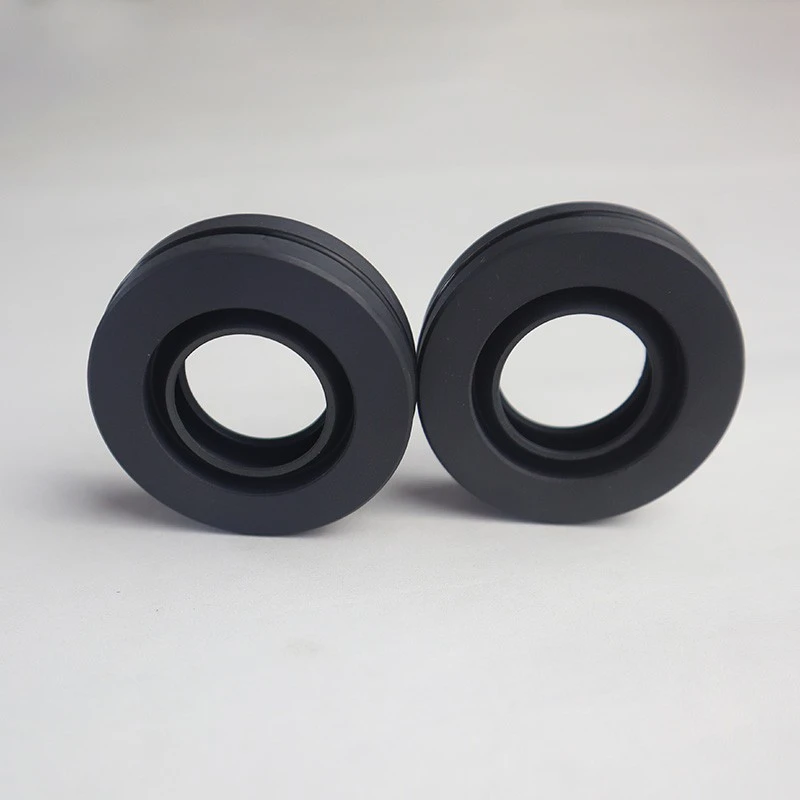

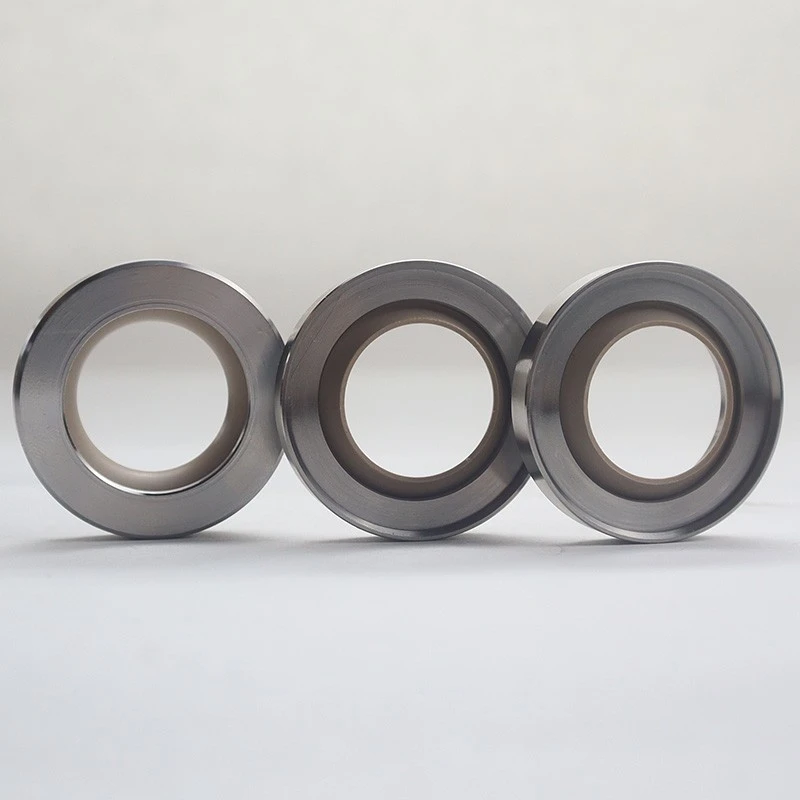

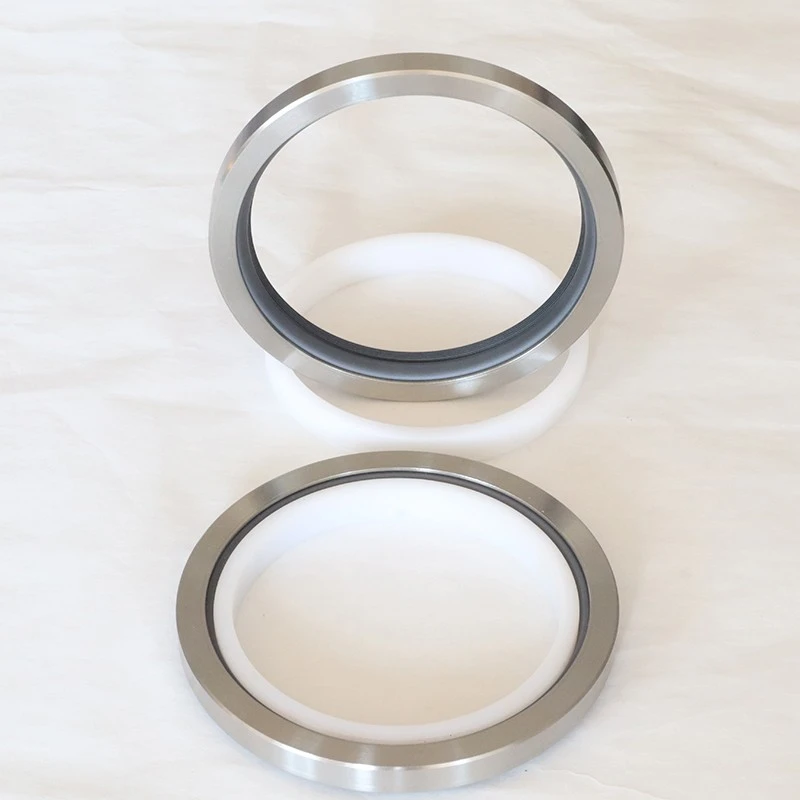

आरसीएस सीरिज पीटीएफई पॉवर ऑइल सीलमध्ये मेटल स्केलेटन आणि पीटीएफई सीलिंग लिप आहे, जे जटिल कामकाजाच्या परिस्थितीसाठी योग्य आहे.

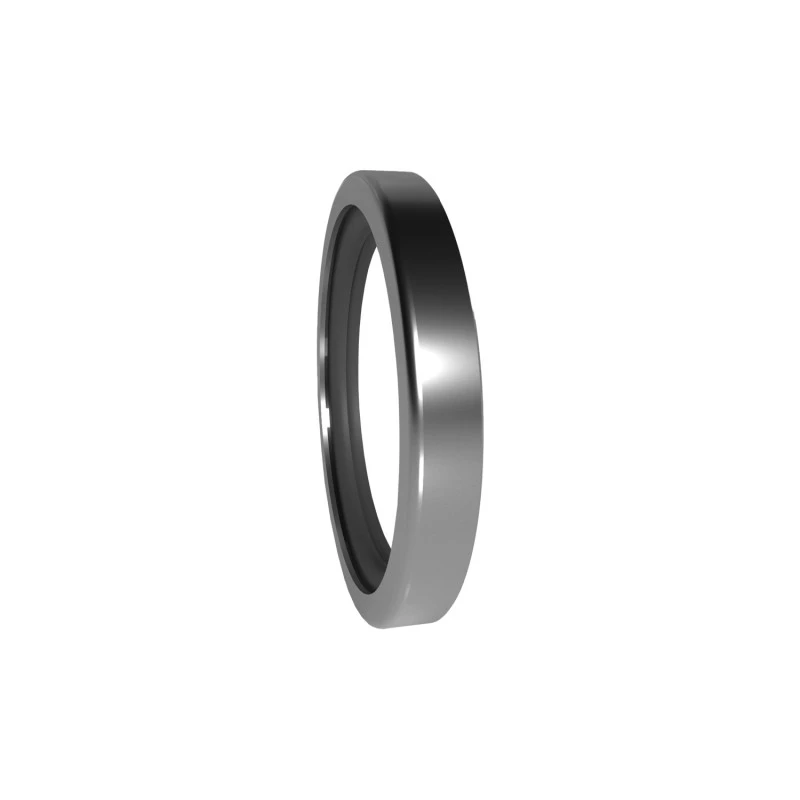

आरसी 2057 मालिका पूर्ण पीटीएफई ऑइल सील विशेष प्रसंगी डिझाइन केली गेली आहे की पारंपारिक तेलाचे सील पूर्ण करू शकत नाहीत.

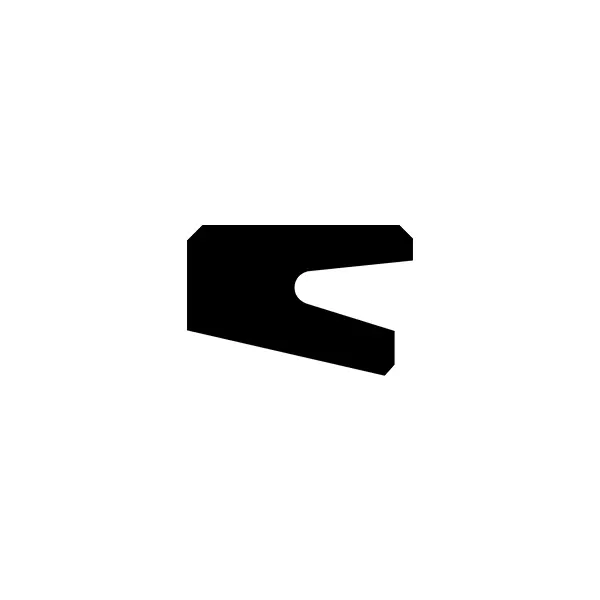

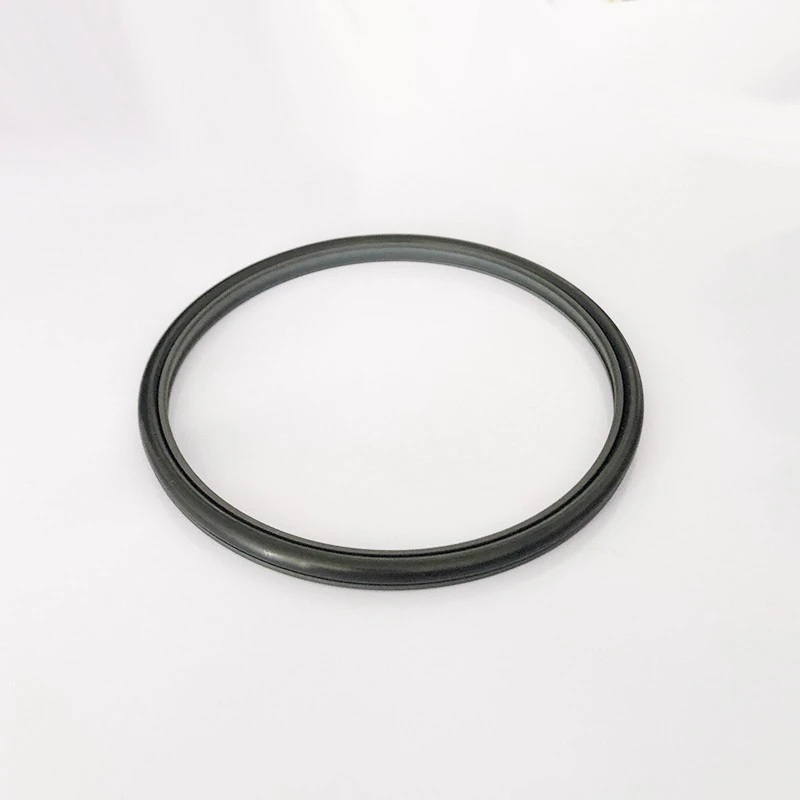

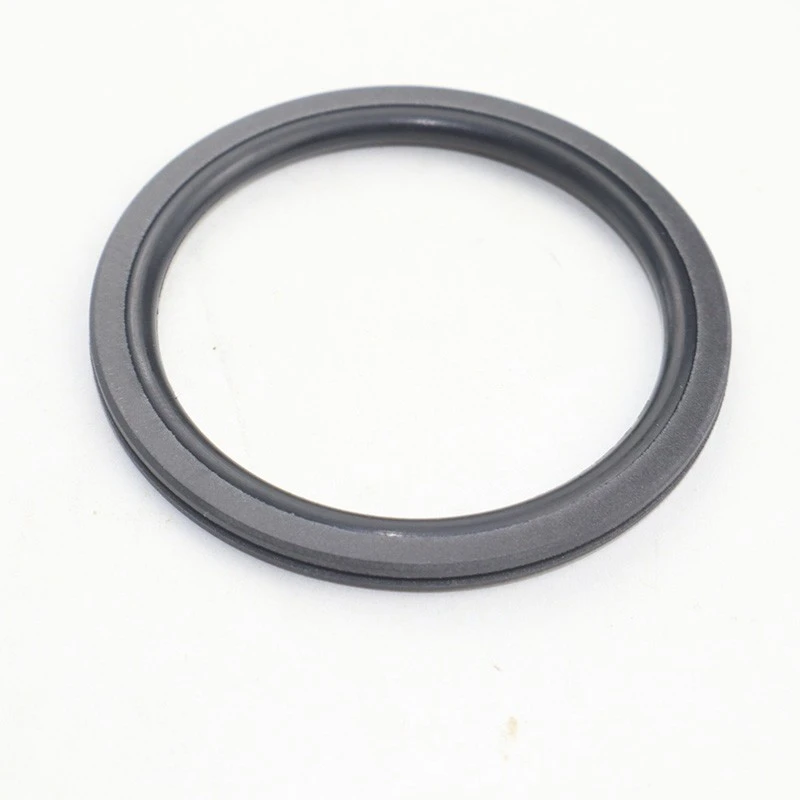

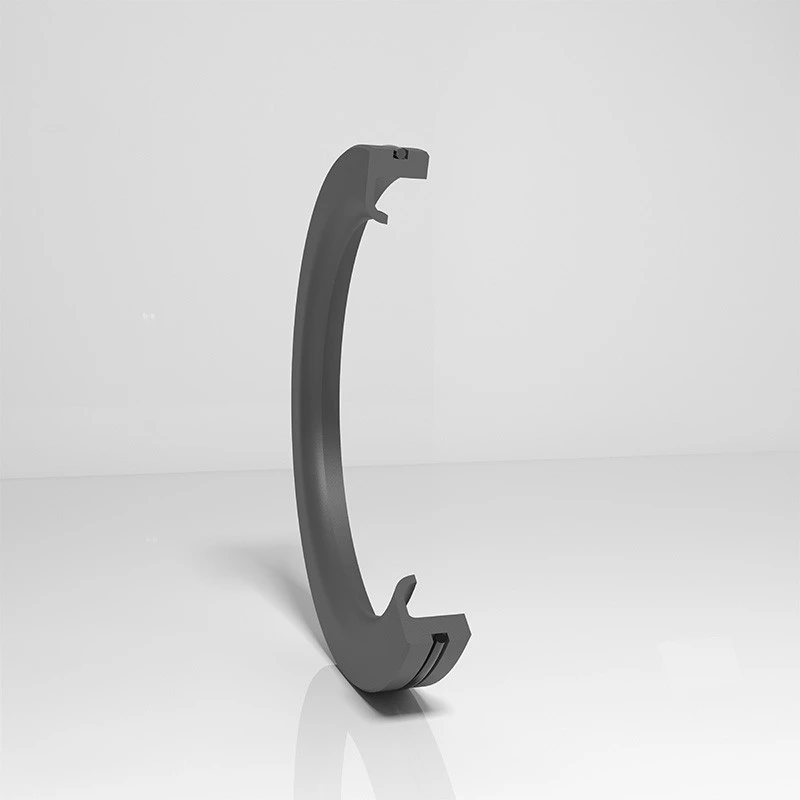

आरसी 2065 मालिका एक सोपी रचना आणि सुलभ स्थापनेसह फिरणार्‍या शाफ्टसाठी एक-वे प्रेशर सील प्रदान करते. साहित्य नायट्रिल रबर (एनबीआर) किंवा फ्लोरोरुबर (एफकेएम) असू शकते.
रुईचेन सीलच्या विविध सीलमध्ये उच्च जीवन, कमी घर्षण, उत्कृष्ट सीलिंग आणि कॉम्पॅक्ट स्ट्रक्चरची वैशिष्ट्ये आहेत. ते हायड्रॉलिक सिस्टम, वायवीय उपकरणे, पाण्याचे दाब उपकरणे, उच्च-दाब फिरणारी यंत्रणा आणि औद्योगिक उपकरणे इत्यादींमध्ये मोठ्या प्रमाणात वापरले जातात, ज्यामुळे आपल्याला विश्वासार्ह उच्च-कार्यक्षमता सीलिंग सोल्यूशन्स प्रदान करतात.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
उत्पादन वैशिष्ट्ये:
दीर्घ आयुष्य: उच्च-गुणवत्तेची सामग्री आणि स्ट्रक्चरल डिझाइन सर्व्हिस लाइफ वाढवते.
कमी घर्षण: पीटीएफई आणि पीयू सामग्री चालू प्रतिकार कमी करते आणि कार्यक्षमता सुधारते.
चांगले सीलिंग: विशेष ओठ आणि तेल स्टोरेज टँक डिझाइन उत्कृष्ट सीलिंग कामगिरी सुनिश्चित करते.
कॉम्पॅक्ट स्ट्रक्चर: लहान स्पेस डिझाइन, विविध स्थापना वातावरणासाठी योग्य.
व्यापकपणे लागू: हायड्रॉलिक, वायवीय, पाण्याचे दाब आणि उच्च दाब, उच्च गती, कमी वेग आणि इतर कामकाजाच्या परिस्थितीसाठी योग्य.
अनुप्रयोग क्षेत्रे:
हायड्रॉलिक सिस्टम, वायवीय उपकरणे, पाण्याचे दाब उपकरणे.
उच्च-दाब फिरणारी यंत्रणा, कमी-गती हेवी-लोड उपकरणे.
औद्योगिक उपकरणे, अभियांत्रिकी यंत्रणा, ऑटोमोबाईल आणि एरोस्पेस आणि इतर फील्ड.
साहित्य निवड:
1. जुळणारी ओ-रिंग मटेरियल निवडली जाऊ शकते: आर ०१ नायट्रिल रबर (एनबीआर), आर ०२ फ्लोरोरुबर (एफकेएम) इ.
2. सीलिंग रिंग मटेरियल: स्टँडर्ड मटेरियल पीटीएफई 4, इतर पर्यायी सामग्री पीटीएफई 1, पीटीएफई 2, पीटीएफई 3, पीटीएफई 5.
आरसीएक्स 18 सामग्री: एचपीयू.

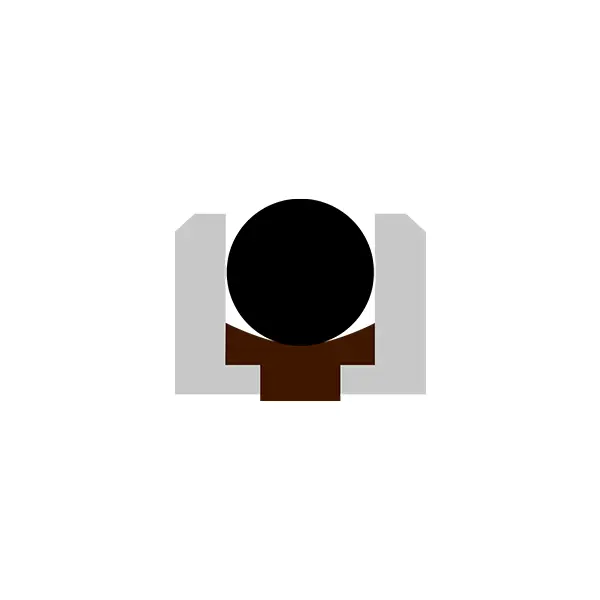

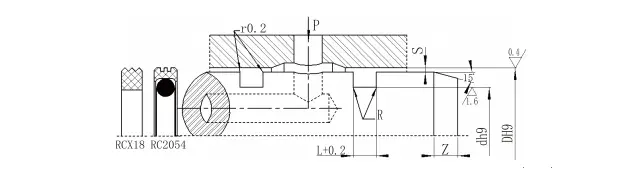

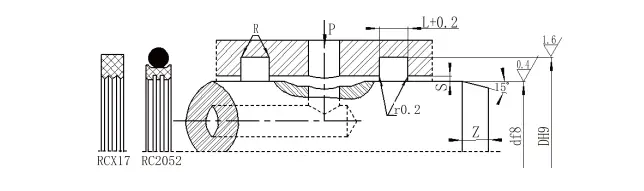

स्ट्रक्चरल आकृती
ऑर्डर मॉडेल आरसी 2052-80 एक्स 91 एक्स 4.2-पीटीएफई 3-आरओ 1 मॉडेल-डीएक्सडीएक्सएल-मटेरियल कोड ऑर्डर मॉडेल आरसीएक्स 17-80 एक्स 91 एक्स 4.2-एचपीयू मॉडेल-डीएक्सडीएक्सएल-मटेरियल कोड
ऑर्डर मॉडेल आरसी 2054-80 एक्स 69 एक्स 4.2-पीटीएफई 3-आरओ 1 मॉडेल-डी*डी*एल-मटेरियल कोड ऑर्डर मॉडेल आरसीएक्स 18-80 एक्स 69 एक्स 4.2-एचपीयू मॉडेल-डी*डी*एल-मटेरियल कोड

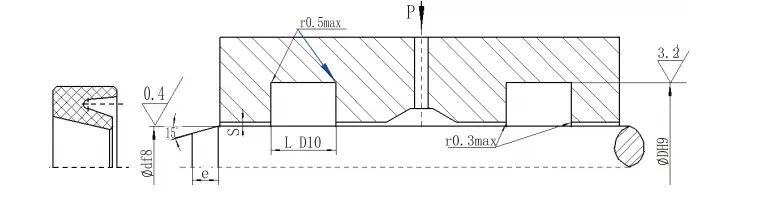

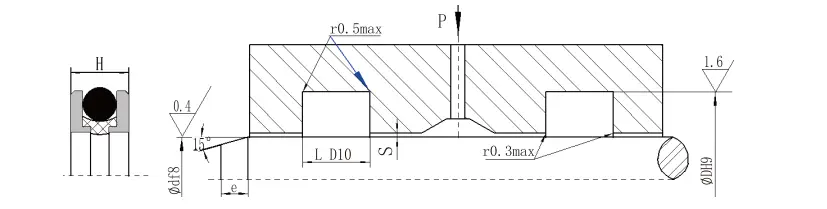

आरडीआय स्थापना परिमाण
| डीएफ 8 | डीएच 9 | एल डी 10 | H | अंतर एस | |
| 0-10 एमपीए | 10-36 एमपीए | ||||
| 50-79 | डी+10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | डी+13.8 | 7.5 | 7 | 0.45-0.35 | 0.35-0.3 |
| 110-299 | डी+20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 300-600 | डी+24 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
| > 600 | कृपया आमच्या कंपनीचा सल्ला घ्या | ||||
चाम्फर लांबी
| रॉड व्यासाची श्रेणी | चाम्फर लांबी E≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |

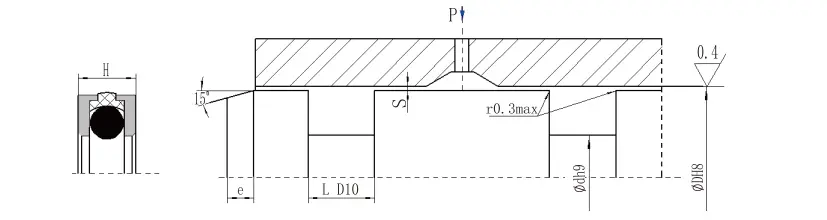

आरडीए स्थापना परिमाण
| डीएच 8 | डीएच 9 | एल डी 10 | H | अंतर एस | |
| 0-10 एमपीए | 10-36 एमपीए | ||||
| 50-124 | डी -16 | 8 | 7.5 | 0.45-0.35 | 0.35-0.3 |
| 125-199 | डी -20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 200-600 | डी -26 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
चाम्फर लांबी
| रॉड व्यासाची श्रेणी | चाम्फर लांबी E≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

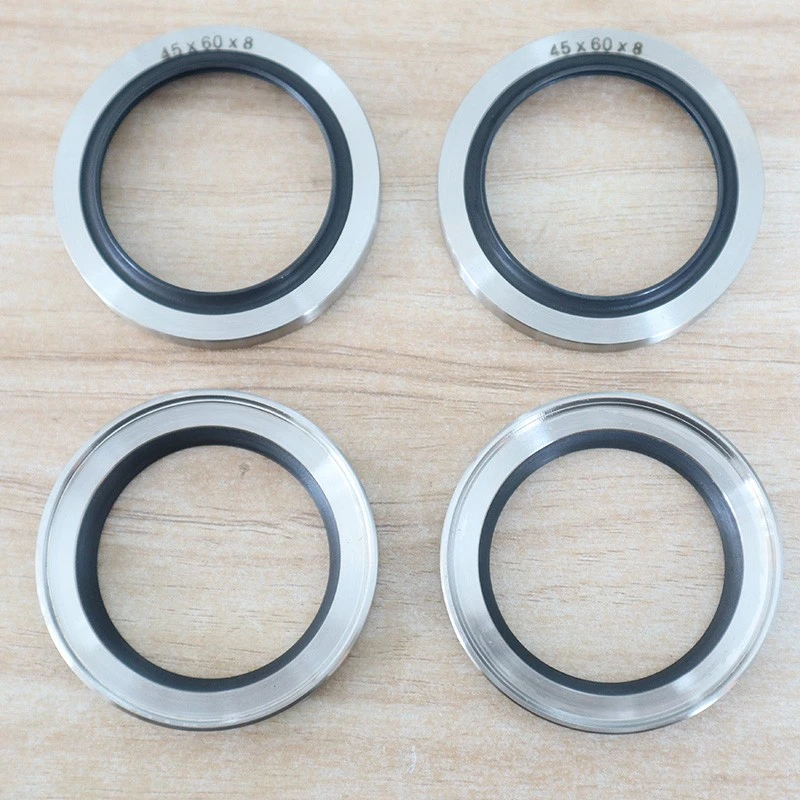

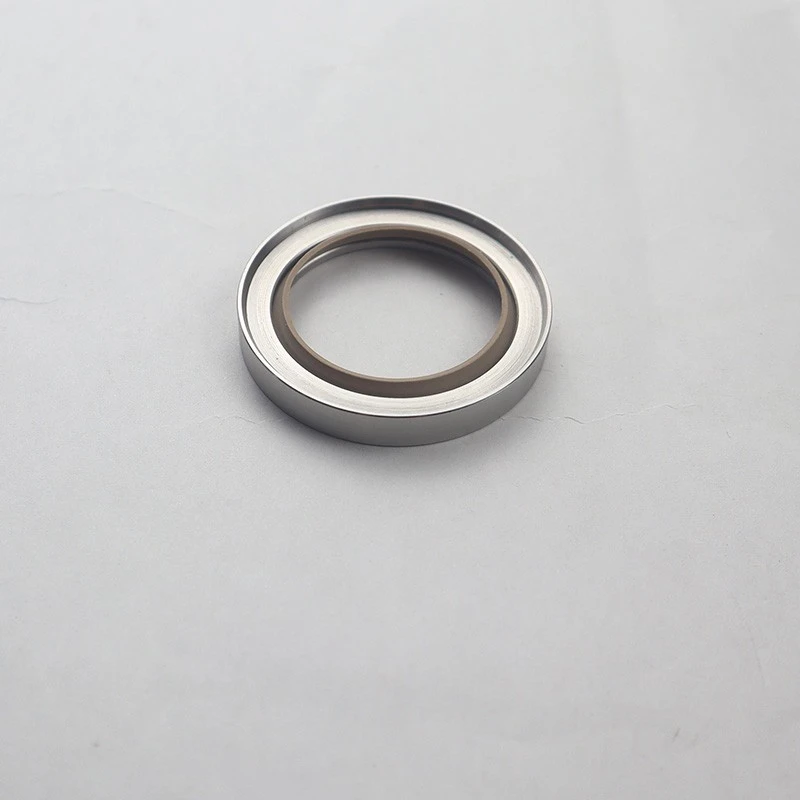

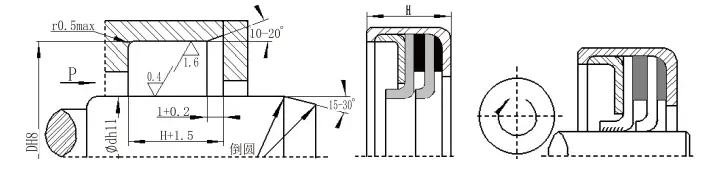

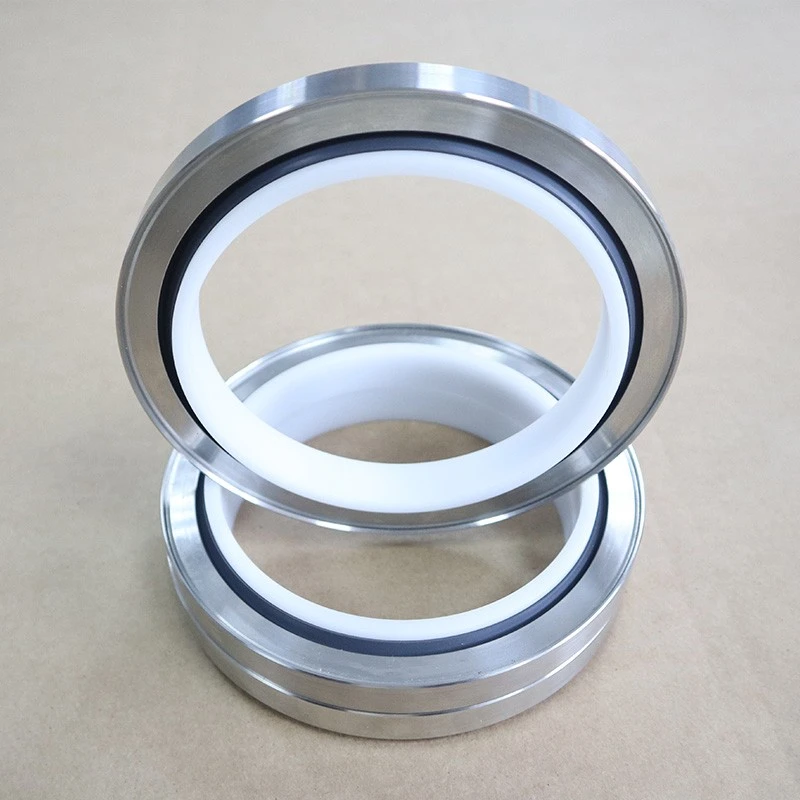

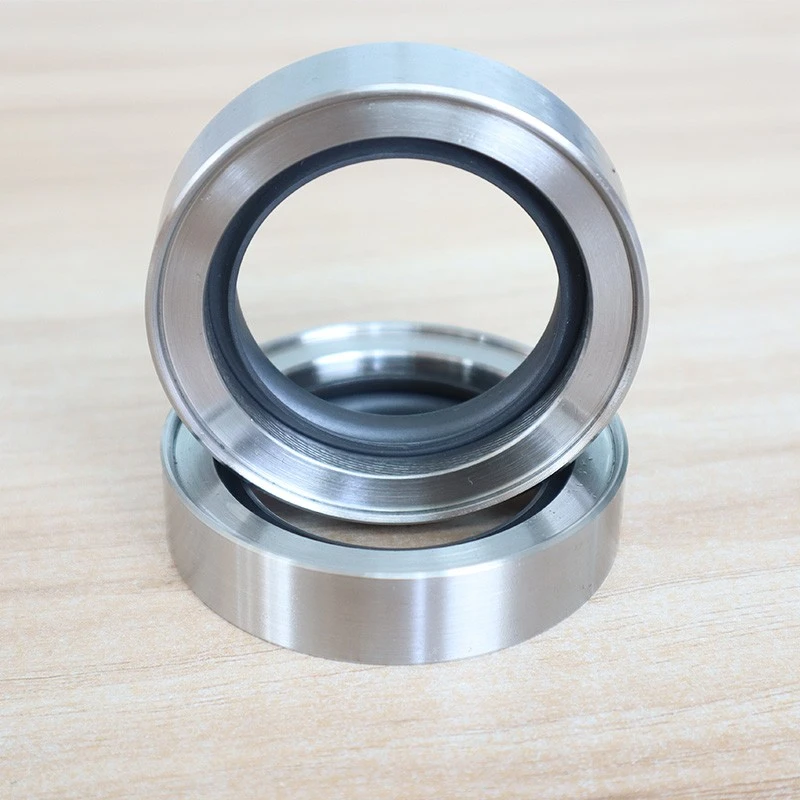

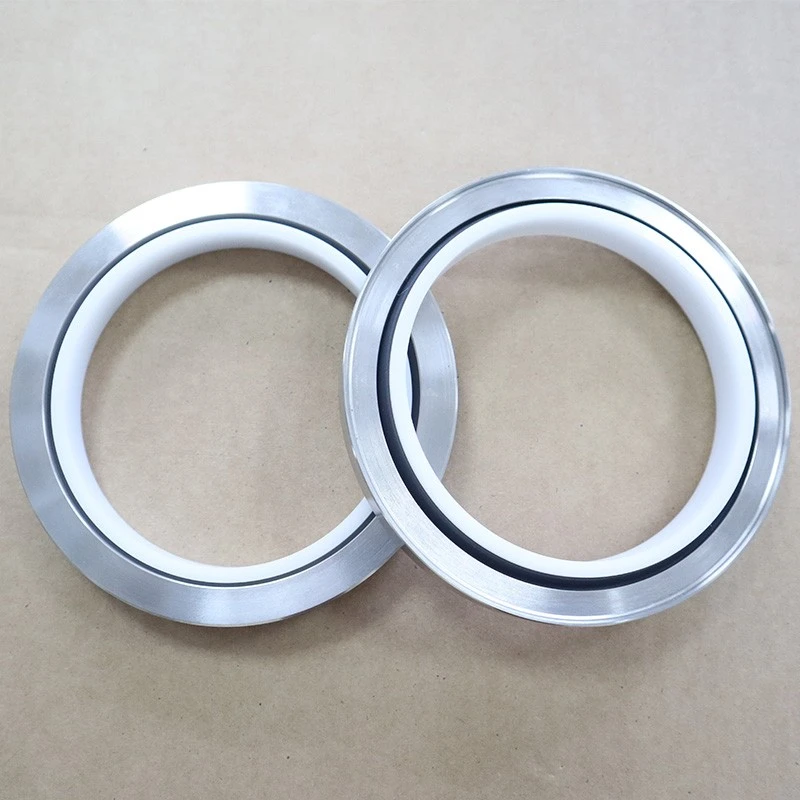

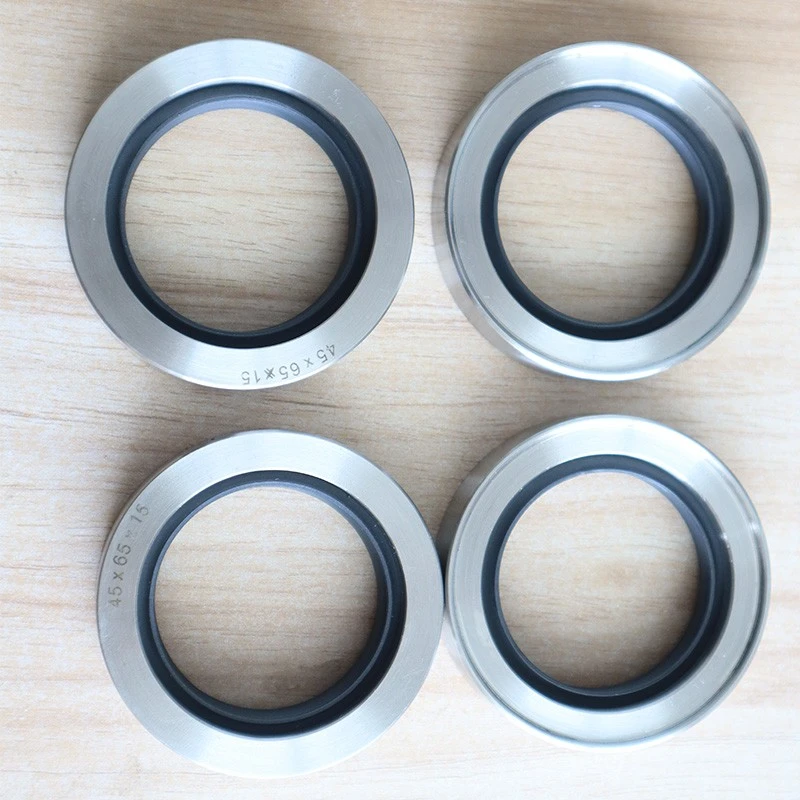

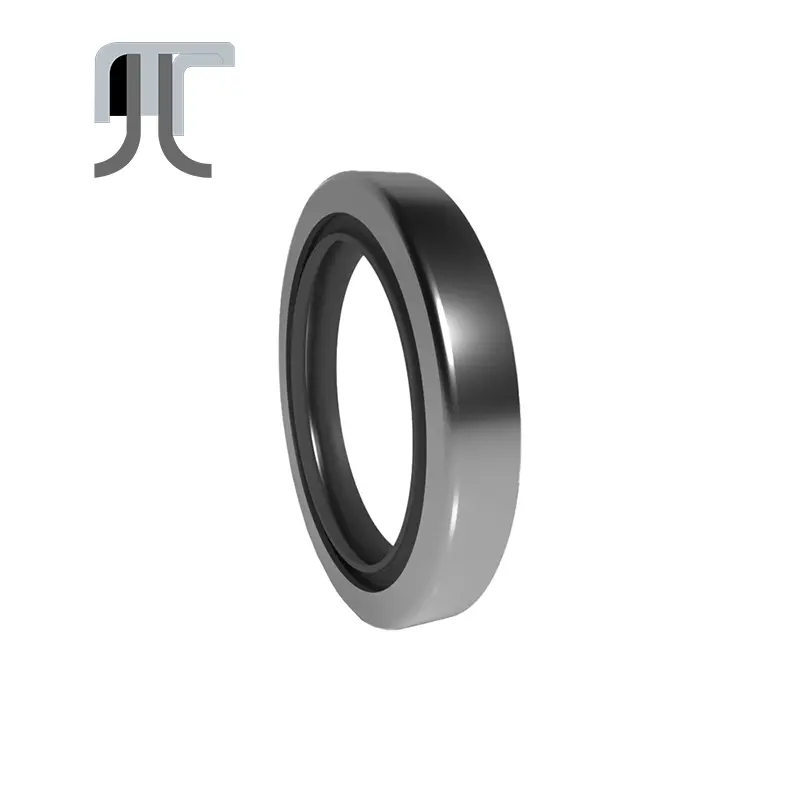

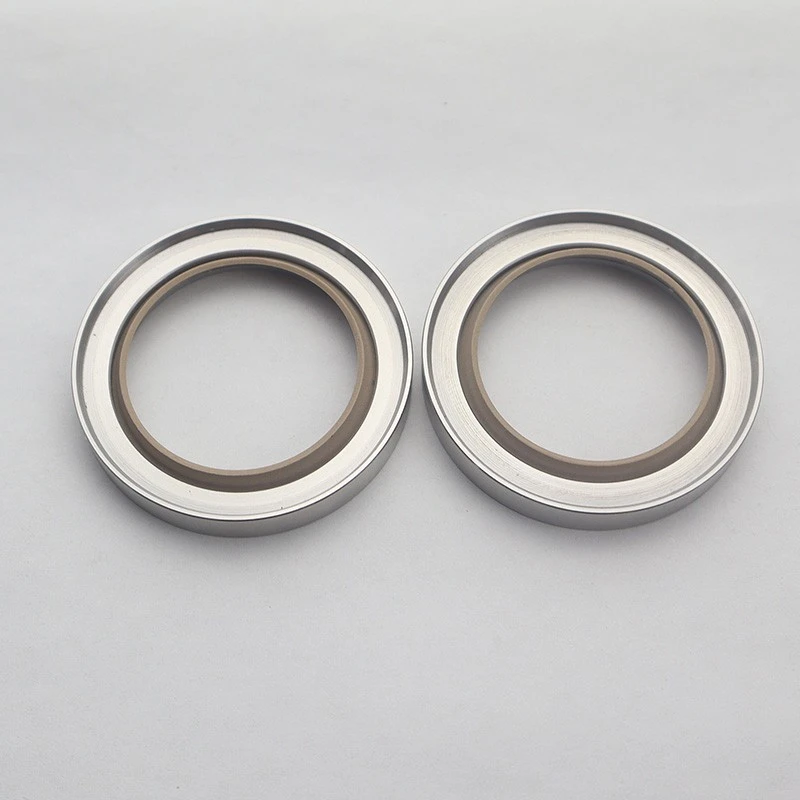

आरसीएस प्रकार पीटी फे पॉवर ऑइल सील (पीटीएफई ऑइल सील)

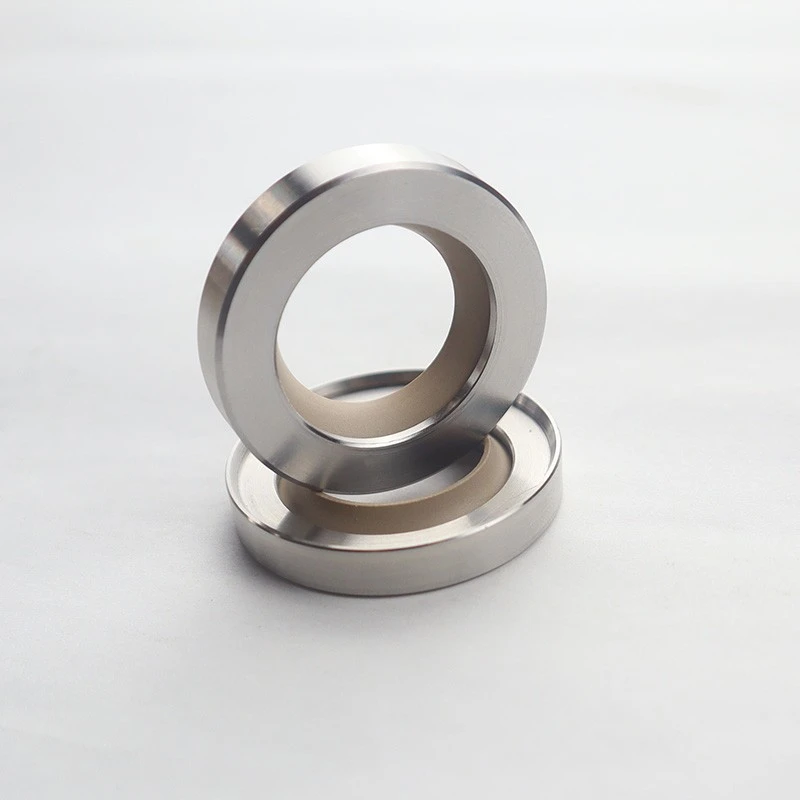

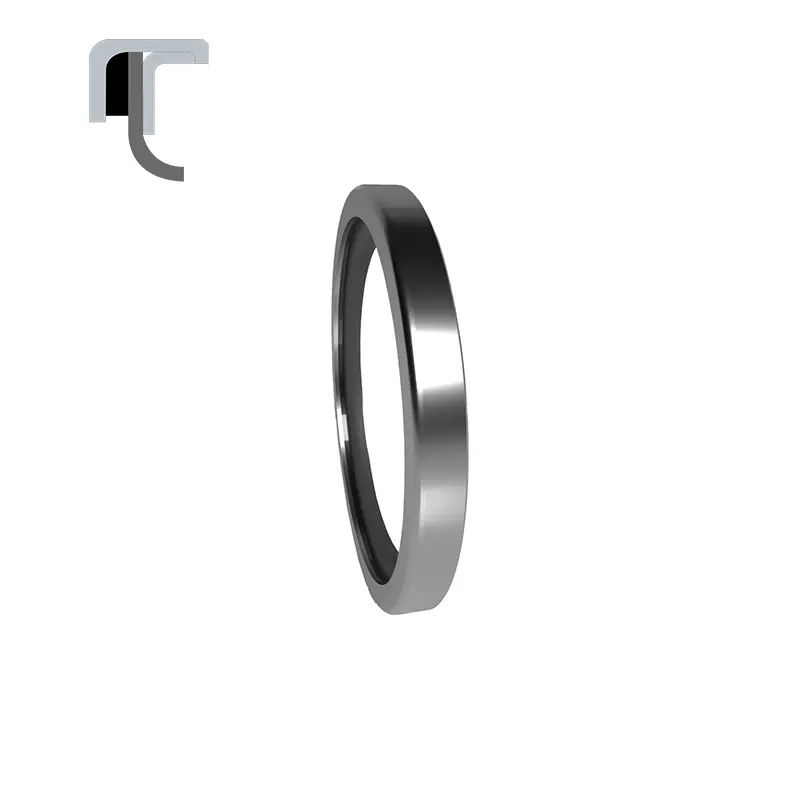

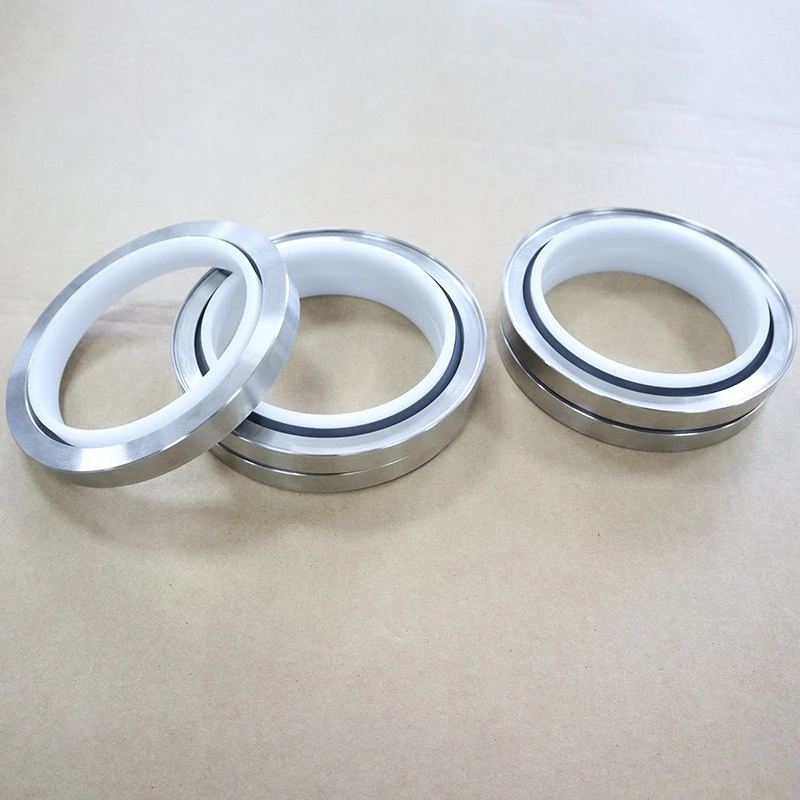

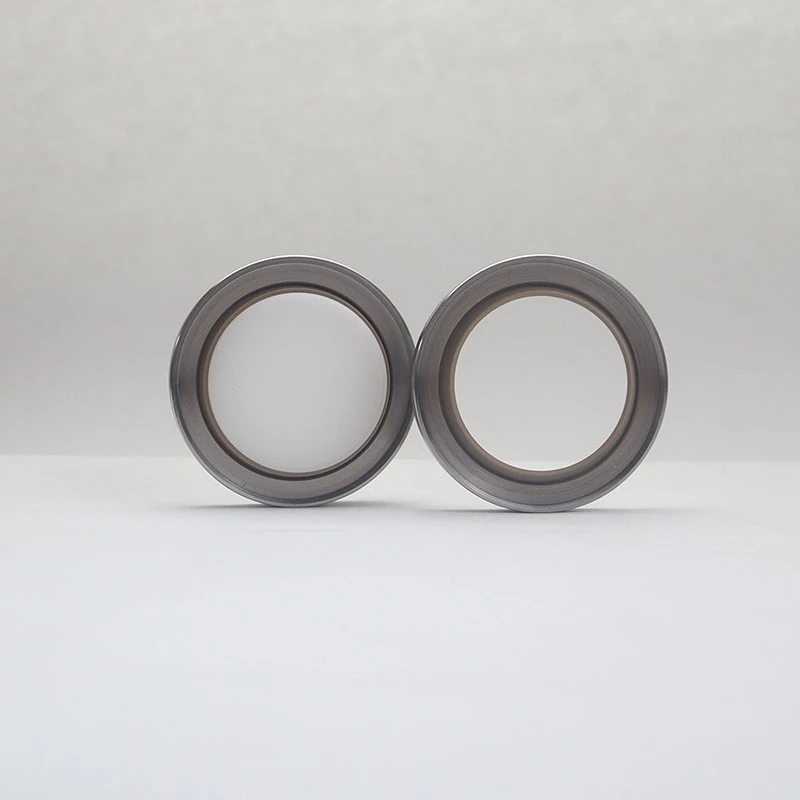

आरसी 2057 टाइप पूर्ण पीटी फे ऑइल सील

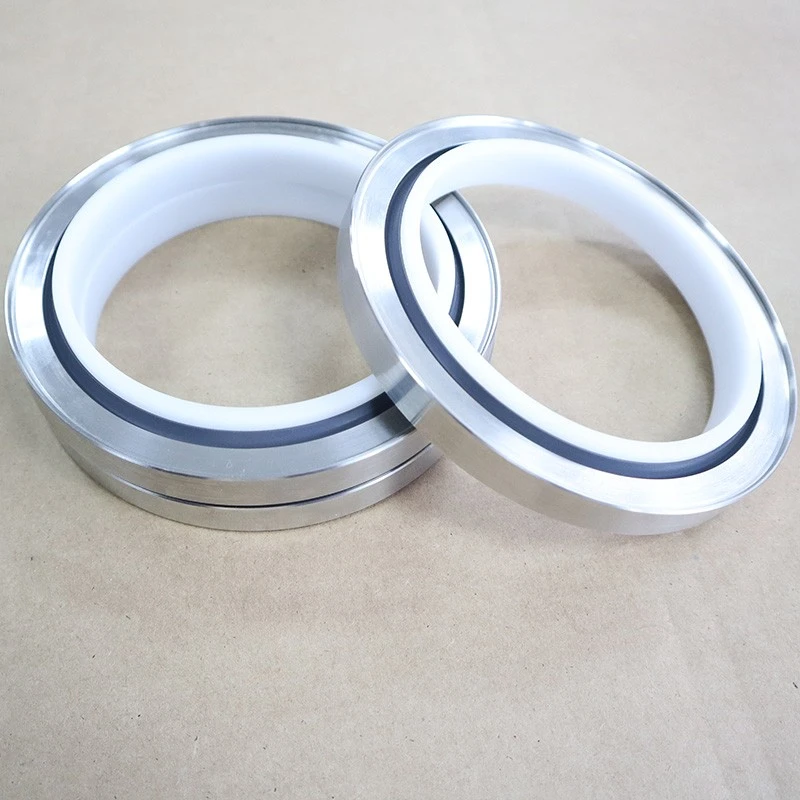

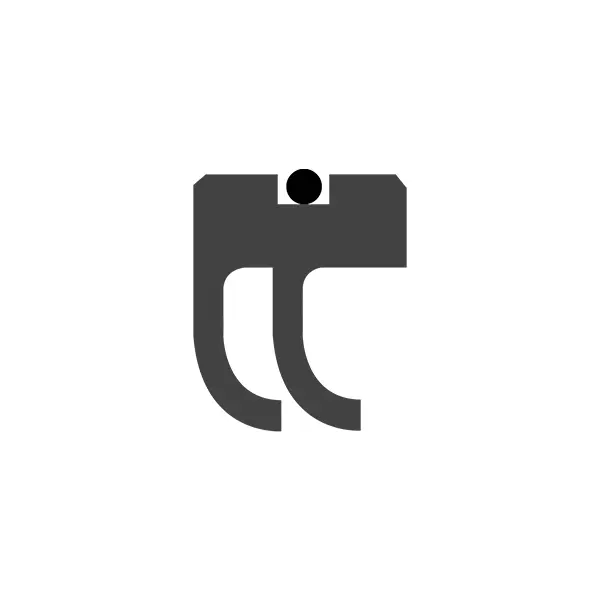

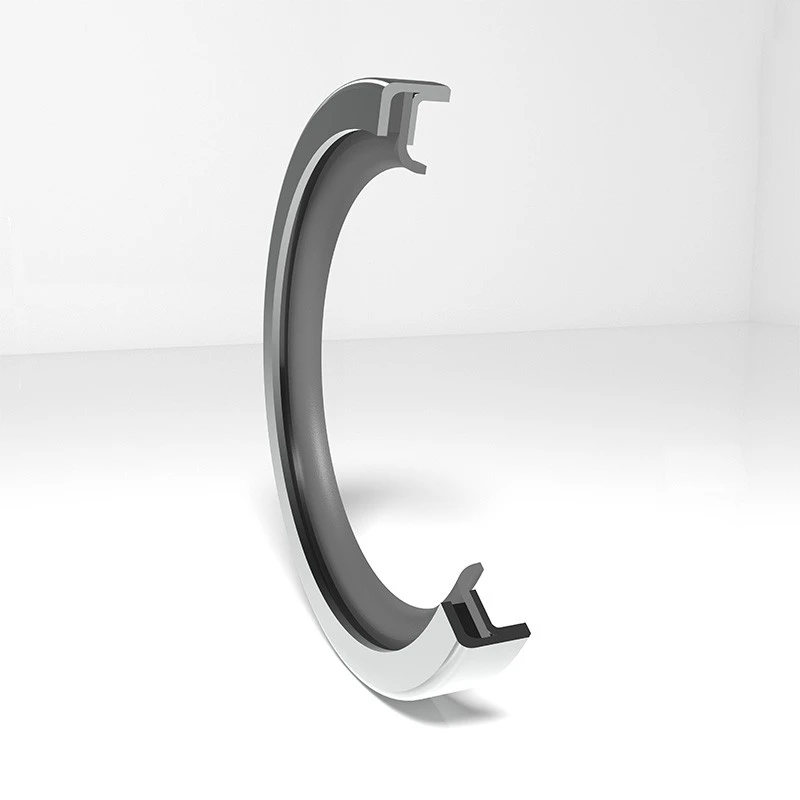

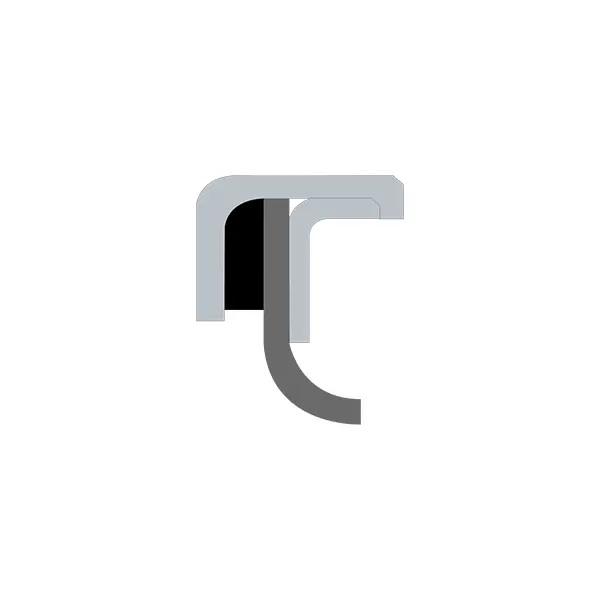

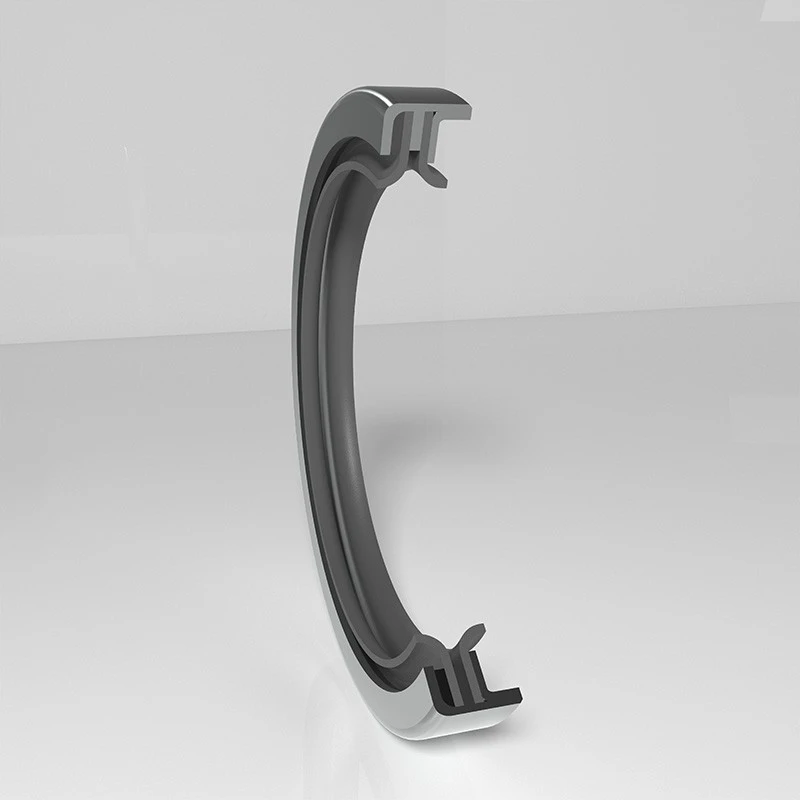

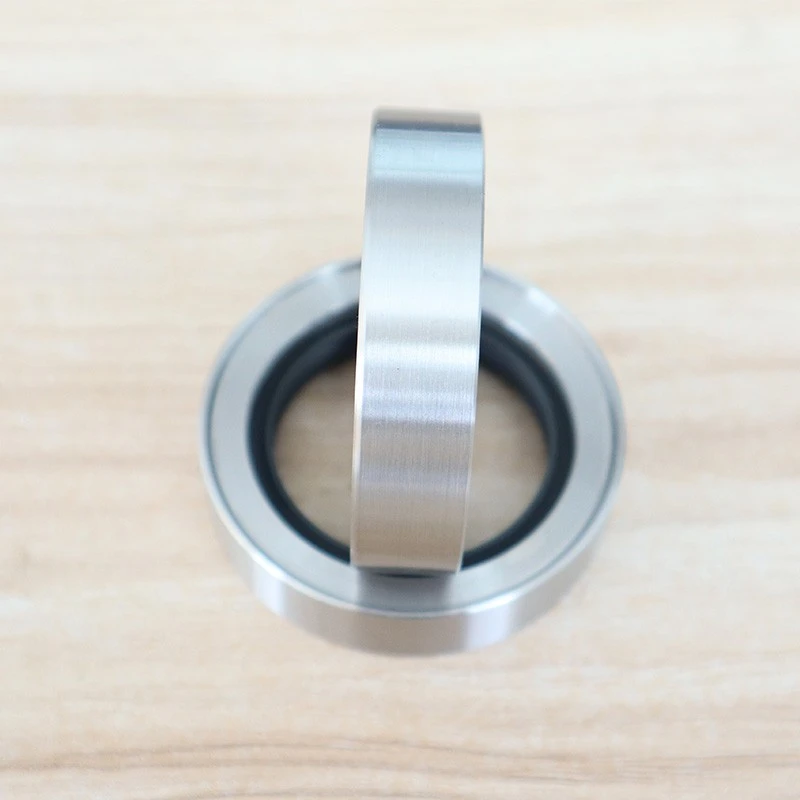

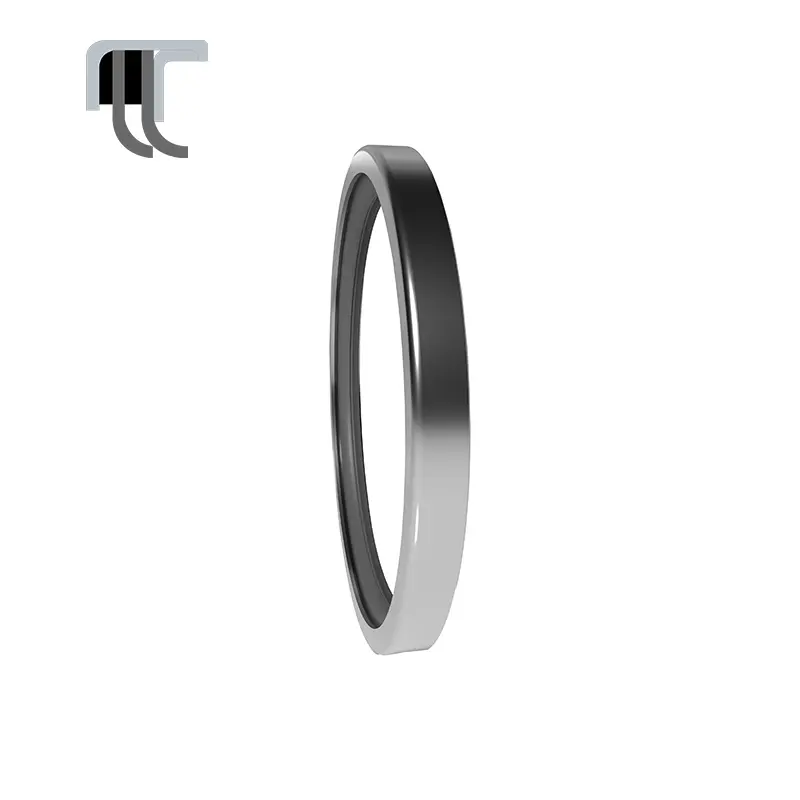

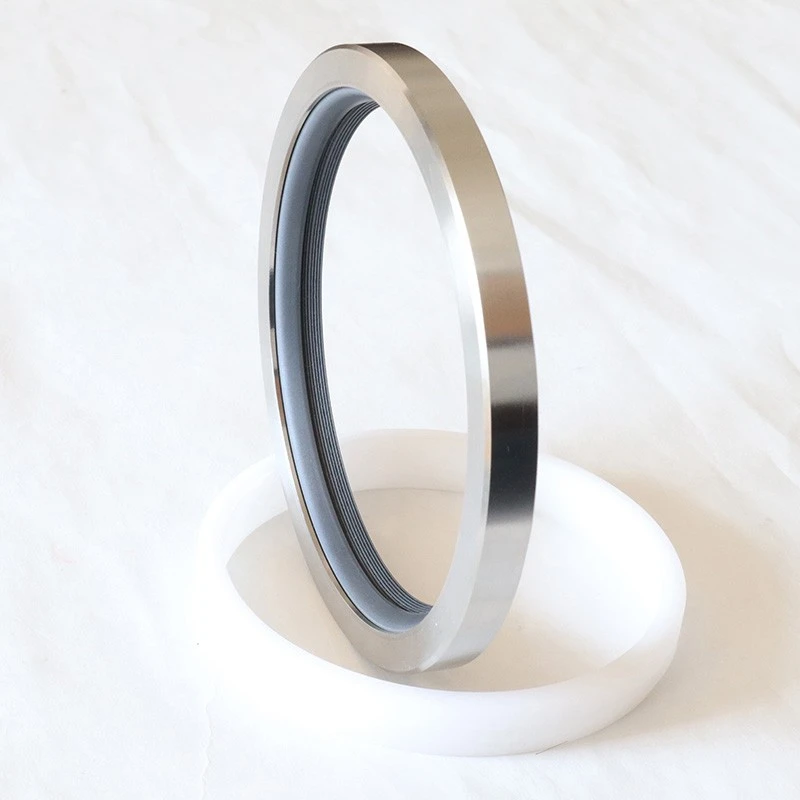

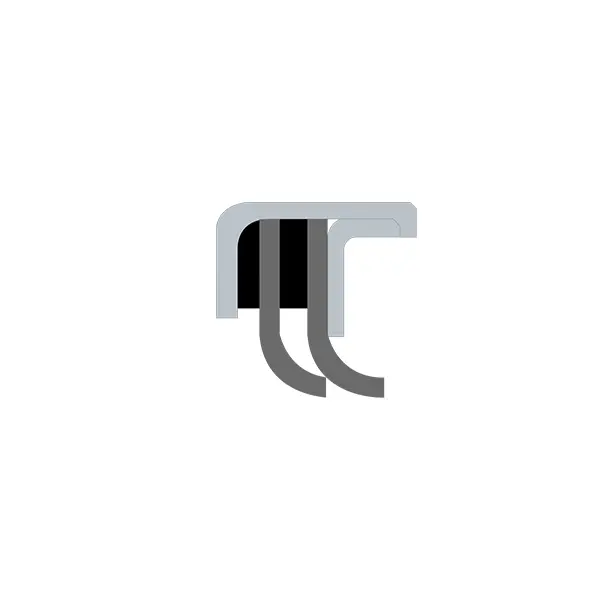

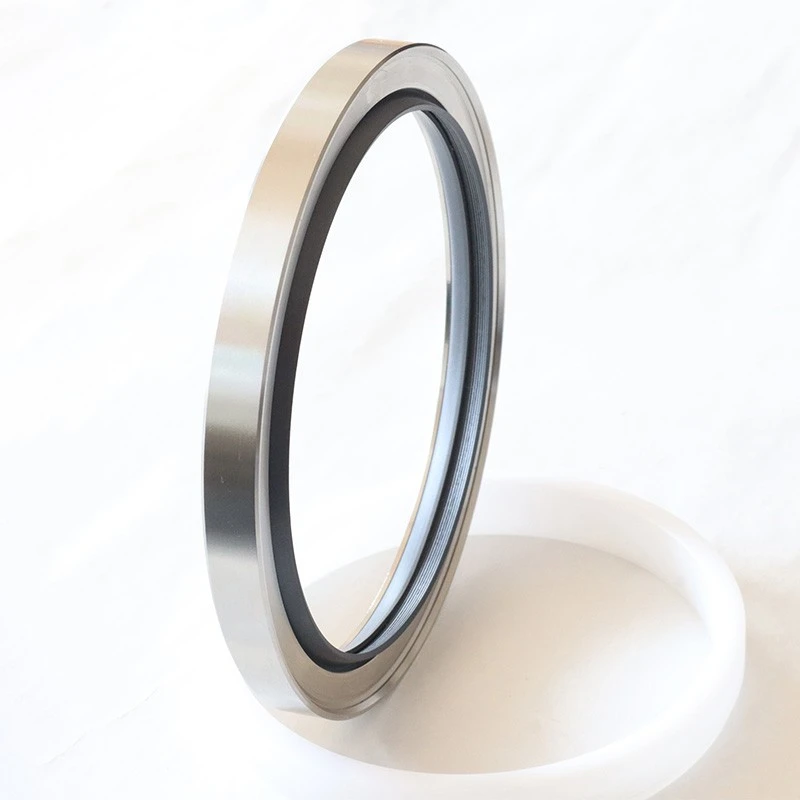

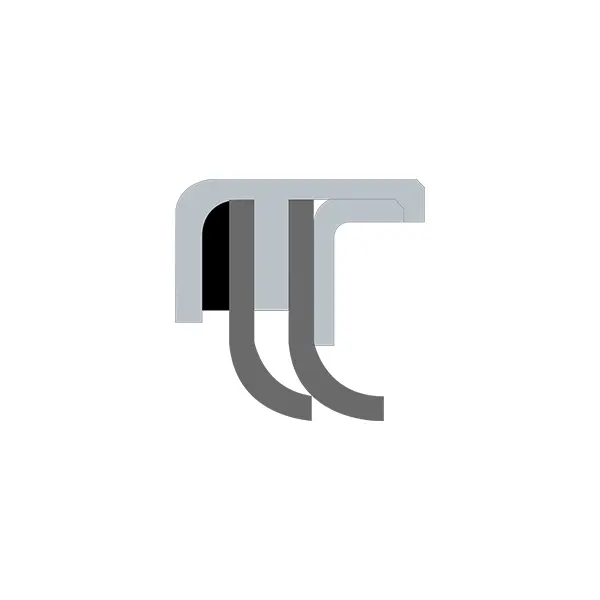

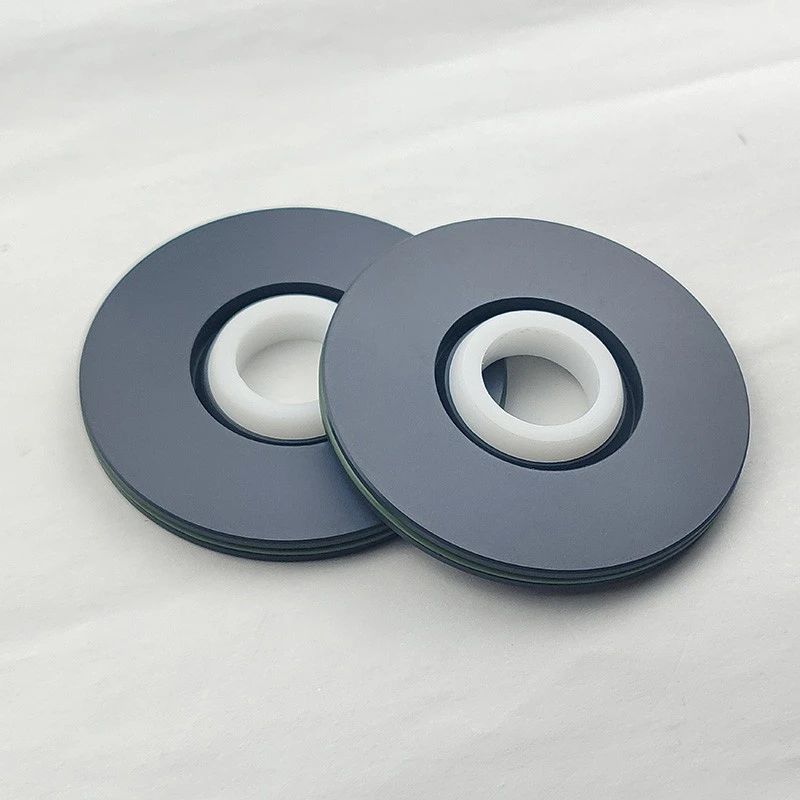

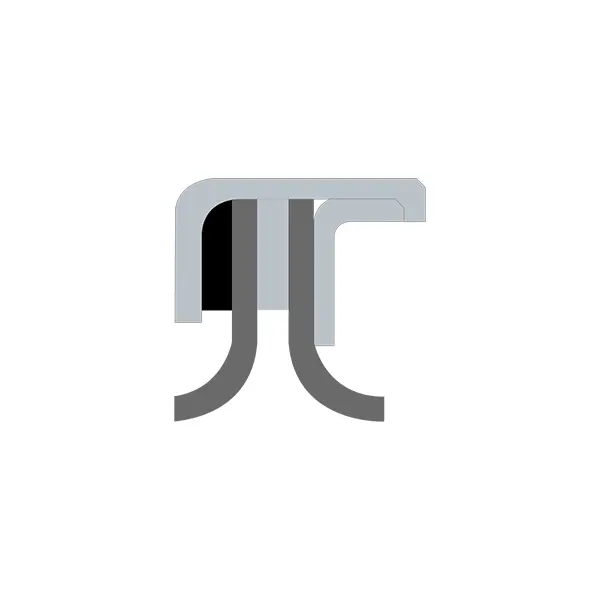

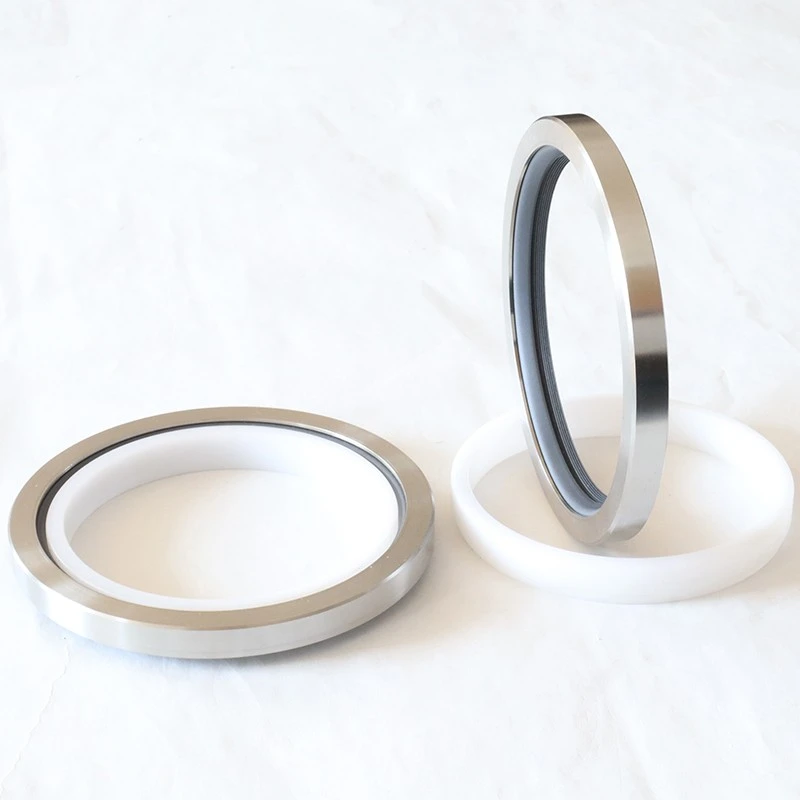

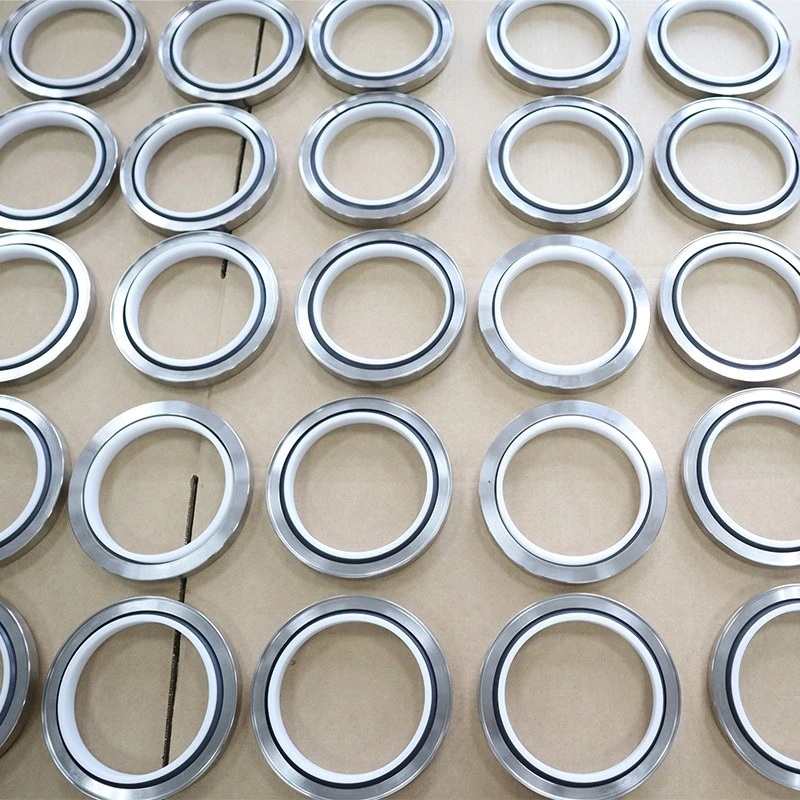

आरसीएस प्रकार पीटीएफई पॉवर ऑइल सील मेटल फ्रेम, पीटीएफई सीलिंग ओठ आणि अंतर्गत स्थिर सीलचा बनलेला आहे. हे एक प्रकार, बी प्रकार, सी प्रकार, डी प्रकार इ. मध्ये विभागले गेले आहे. वैशिष्ट्ये:
1. रासायनिक गंज प्रतिकार
2. विस्तृत तापमान श्रेणी
3. कमी वंगण आणि तेल-मुक्त वंगणसाठी योग्य
4. कमीतकमी उर्जा वापर साध्य करण्यासाठी कमी घर्षण
5. हाय लाइन वेगासाठी योग्य
6. दीर्घकालीन शटडाउन नंतर स्टार्ट-अपला कमी प्रतिकार नाही
.
8. उच्च दाब असलेल्या प्रसंगी योग्य
Ⅰ. ठराविक अनुप्रयोग:
रोटरी कॉम्प्रेसर, स्क्रू कॉम्प्रेसर, ट्रान्समिशन/गिअरबॉक्सेस, ब्लोअर, इंजिन, मशीन टूल पंप, हायड्रॉलिक मोटर्स, सेंट्रीफ्यूजेस इ.
Ⅱ. वीण पृष्ठभागासाठी कठोरपणा आवश्यकता
शिफारस केलेली कठोरता: एचआरसी ≥ 58. आवश्यक कडकपणा बर्‍याच घटकांशी संबंधित आहे. मऊ फिरणारे शाफ्ट कमी-दाब आणि कमी-गती परिस्थितीत देखील लागू आहेत. मऊ धातूंसाठी पीटीएफई 6 लिप प्लेट्सची शिफारस केली जाते.
Ⅲ. वीण पृष्ठभागासाठी गुणवत्ता आवश्यकता
आरए = 0.2-0.63 ए आरझेड = 1-3um rmax = 1-4um
| क्रॉस-सेक्शनल आकार | मॉडेल | दबाव (एमपीए) | तापमान (℃) | वेग (मे.) | मध्यम |
|
आरसीएस-ए | 0.5 | -35 ~+200 | 40 | तेल, गॅस, पाणी इ. |
|
आरसीएस-बी | 2 | -35 ~+200 | 20 | तेल, गॅस, पाणी इ. |
|
आरसीएस-सी | 1 | -35 ~+200 | 20 | तेल, गॅस, पाणी इ. |
|
आरसीएस-डी | 2 | -35 ~+200 | 20 | तेल, गॅस, पाणी इ. |
|
आरसी 2057-ए | 0.5 | -35 ~+200 | 30 | जवळजवळ सर्व मीडिया |
|
आरसी 2057-बी | 2 | -35 ~+200 | 20 | जवळजवळ सर्व मीडिया |
Ⅳ. द्रव उर्जा आवर्त प्रवाह नमुना:

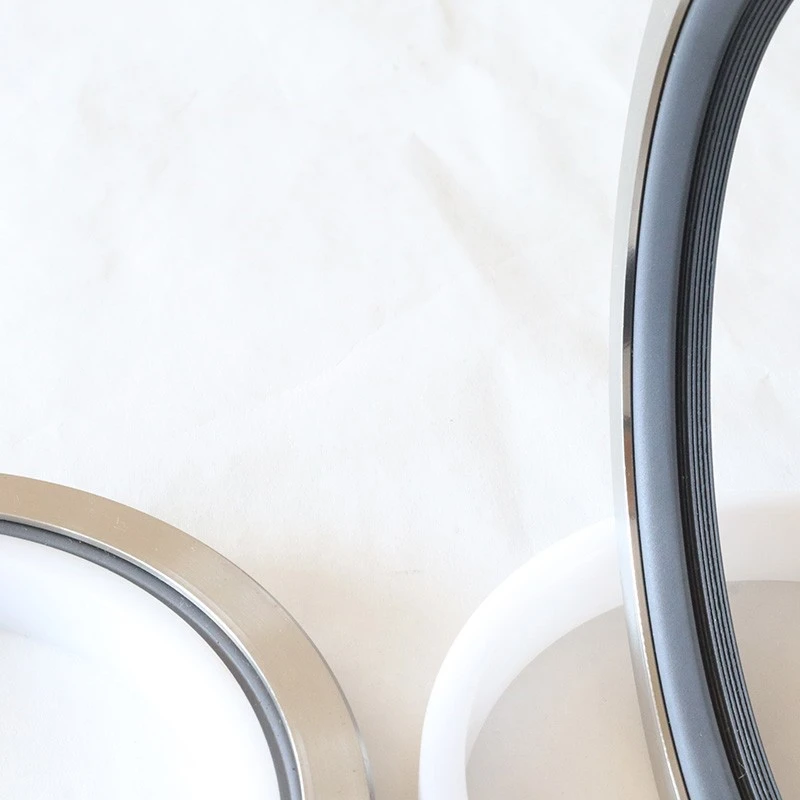

आरसीएस-डी प्रकार सीलिंग क्षमता सुधारण्यासाठी सर्पिल फ्लो पॅटर्न स्ट्रक्चरसह एक ओठ प्लेट स्वीकारते. फिरणार्‍या शाफ्टला केवळ एका दिशेने फिरण्याची परवानगी आहे.

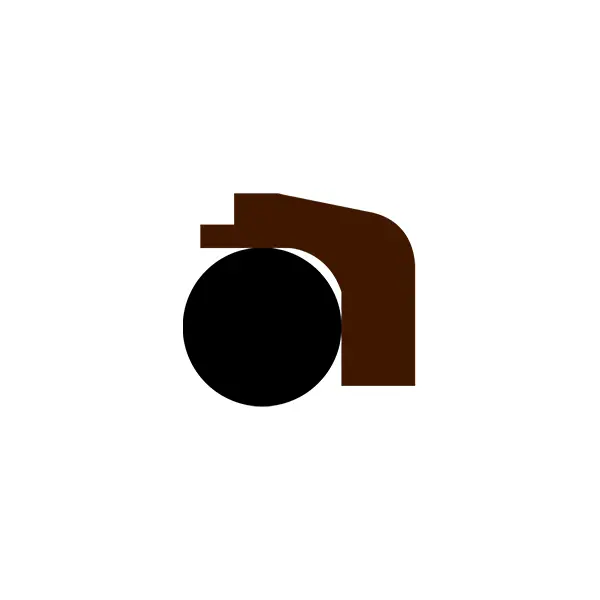

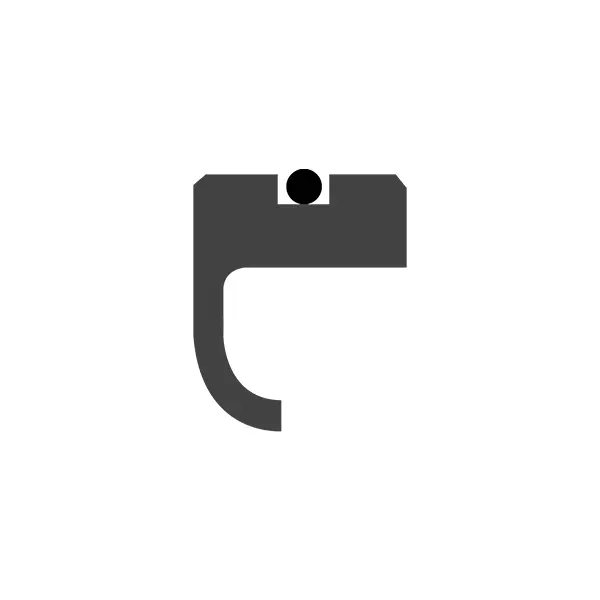

आरसी 20658 स्थापना परिमाण
| मॉडेल | डीएफ 8 | डीएच 9 | एल डी 10 | स्मॅक्स |
| आरसी 2065 ए | 400-3000 | डी+16.8 | 15.1 | 1.2 |
| आरसी 2065 | 400-3000 | डी+17.5 | ||
| > 3000 | कृपया आमच्या कंपनीचा सल्ला घ्या | |||
चाम्फर लांबी
| रॉड व्यासाची श्रेणी | चाम्फर लांबी E≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

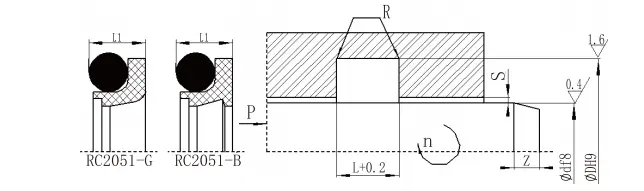

वैशिष्ट्ये आणि परिमाण:
| डी एफ 8 मानक आरसी 2051 | डी एफ 8 लाइट लोड आरसी 2051-क्यू | डी एफ 8 भारी भार आरसी 2051-झेड | डी एच 9 | L+0.2 | L1 | Rकमाल | Sकमाल | Zमि | d0 | ||
| <10 एमपीए | <20 एमपीए | <40 एमपीए | |||||||||
| - | 5 ~ 15.9 | - | डी+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | डी+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | डी+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | डी+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | डी+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | डी+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | डी +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | डी+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
टीपः 1. शाफ्ट व्यास ≤30 मिमीसाठी, ओपन ग्रूव्ह वापरण्याची शिफारस केली जाते. बंद खोबणीमध्ये लाइट लोड प्रकार स्थापित करणे सोपे आहे.
2. अशी शिफारस केली जाते की फिरणार्‍या शाफ्टची पृष्ठभाग कठोरता एचआरसी> 58 आहे.

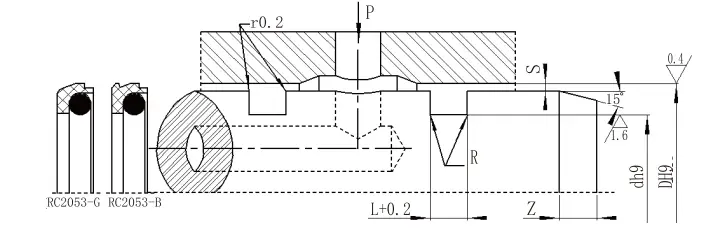

आरसी 2053
| छिद्र श्रेणी डी एच 9 | खोबणी व्यास डी एच 9 | खोबणीची रुंदी एल+0.2 | सील उंची L1 | गोलाकार कोप Rकमाल | रेडियल क्लीयरन्स एस | चाम्फर Zमि | ओ-रिंग वायर व्यास डी 0 | ||
| <10 एमपीए | <20 एमपीए | <40 एमपीए | |||||||
| 8 ~ 12 | डी -4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | डी -6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | डी -8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | डी -11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | डी -15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | डी -19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
टीपः 1. शाफ्ट व्यासासाठी 30 मिमीसाठी, ओपन ग्रूव्हची शिफारस केली जाते.
आरसी 2052
| शाफ्ट व्यास श्रेणी डी एफ 8 | खोबणी व्यास डी एच 9 | खोबणीची रुंदी एल+0.2 | रेडियल क्लीयरन्स एसकमाल | गोलाकार कोप आरकमाल | चाम्फर झेडमि | |
| 0 ~ 10 एमपीए | 10 ~ 20 एमपीए | |||||
| 6 ~ 18 | डी+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | डी+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | डी+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | डी+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | डी+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | डी+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
टीपः 1. शाफ्ट व्यासासाठी 30 मिमीसाठी, ओपन ग्रूव्हची शिफारस केली जाते.
2. दाबांसाठी> 30 एमपीए, सील रूट क्षेत्र एच 8/एफ 8 सहिष्णुता वापरते.
आरसी 2054| छिद्र श्रेणी डी एच 9 | खोबणी व्यास डी एच 9 | खोबणीची रुंदी एल+0.2 | रेडियल क्लीयरन्स एसकमाल | गोलाकार कोप आरकमाल | चाम्फर झेडमि | |
| 0 ~ 10 एमपीए | 10 ~ 20 एमपीए | |||||
| 8 ~ 39 | डी -4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | डी -7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | डी -11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | डी -15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | डी -21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | डी -28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| प्रोफाइल | मॉडेल | दबाव (एमपीए) | तापमान (℃) | संदर्भ गती (मे.) |
संदर्भ पीव्ही मूल्य एमपीए.एम/एस | मीडिया |
|
आरसी 2051-बी | ≤70 (मानक) | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | <2 | ≤5 | हायड्रॉलिक तेल, इमल्शन, पाणी, गॅस, इ. हायड्रॉलिक तेल, इमल्शन, पाणी, गॅस, इ. |
| ≤30 (उच्च गती) | -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | <6 | ||||
|
आरसी 051-जी | ≤70 (मानक) | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | <2 | ≤5 | हायड्रॉलिक तेल, इमल्शन, पाणी, गॅस, इ. हायड्रॉलिक तेल, इमल्शन, पाणी, गॅस, इ. |
| ≤30 (उच्च गती) | -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | <6 | ||||
|
आरसी 2053-बी | ≤70 (मानक) | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | <2 | ≤5 | हायड्रॉलिक तेल, इमल्शन, पाणी, गॅस, इ. हायड्रॉलिक तेल, इमल्शन, पाणी, गॅस, इ. |
| ≤30 (उच्च गती) | -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | <6 | ||||
|
आरसी 2053-जी | ≤70 (मानक) | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | <2 | ≤5 | हायड्रॉलिक तेल, इमल्शन, पाणी, गॅस, इ. हायड्रॉलिक तेल, इमल्शन, पाणी, गॅस, इ. |
| ≤30 (उच्च गती) | -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | <6 | ||||
|
आरसी 2052 | ≤40 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤2 | .2.5 | हायड्रॉलिक तेल, इमल्शन, पाणी, गॅस, इ. हायड्रॉलिक तेल, इमल्शन, पाणी, गॅस, इ. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||||
|
आरसीएक्स 17 | ≤20 | -35 ~+100 | .0.5 | - | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
|
आरसी 2054 | ≤40 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤2 | - | हायड्रॉलिक तेल, इमल्शन, पाणी, गॅस, इ. हायड्रॉलिक तेल, इमल्शन, पाणी, गॅस, इ. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||||
|
आरसीएक्स 18 | ≤20 | -35 ~+100 | .0.5 | - | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
|
आरडीआय | <36 | -35 ~+100 | <0.5 | - | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
|
आरडीए | <36 | -35 ~+100 | <0.5 | - | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
|
आरसीएस-ए | 0.5 | -35 ~+200 | 40 | ≤6 | तेल, पाणी, गॅस, इ. |
|
आरसीएस-बी | 2 | -35 ~+200 | 20 | ≤1 | तेल, पाणी, गॅस, इ. |
|
आरसीएस-सी | 1 | -35 ~+200 | 20 | ≤6 | तेल, पाणी, गॅस, इ. |
|
आरसीएस-डी | 2 | -35 ~+100 | 20 | ≤6 | तेल, पाणी, गॅस, इ. |
|
आरसी 2057-ए | 0.5 | -35 ~+200 | 30 | ≤6 | जवळजवळ सर्व मीडिया |
|
आरसी 2057-बी | 2 | -35 ~+200 | 20 | ≤6 | जवळजवळ सर्व मीडिया |
|
आरसी 2065 | 1 | -35 ~+200 | 6 | ≤1 | हायड्रॉलिक तेल, इमल्शन, पाणी, वंगण इ. |
