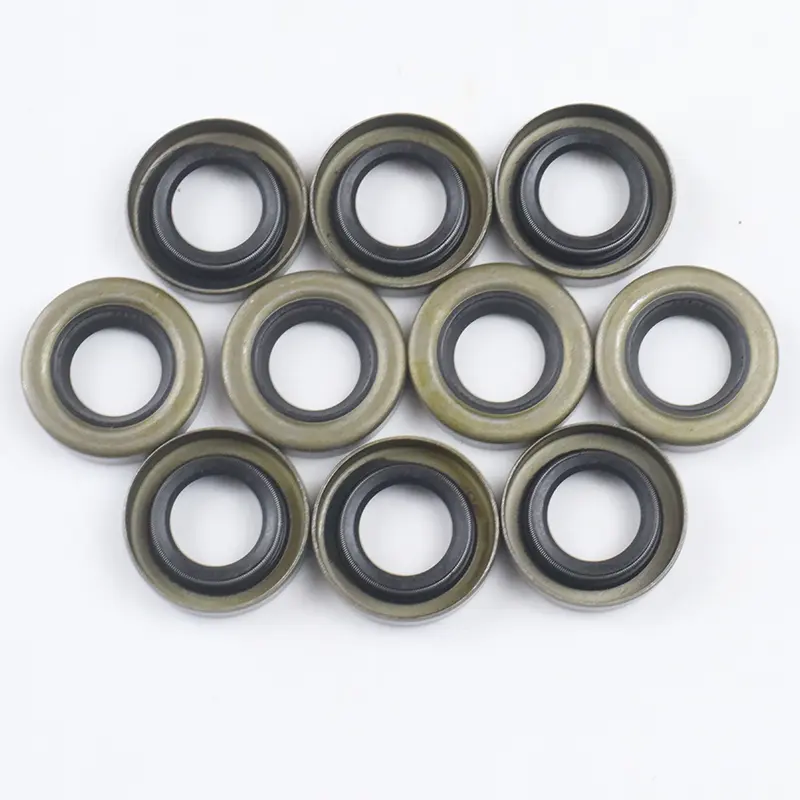

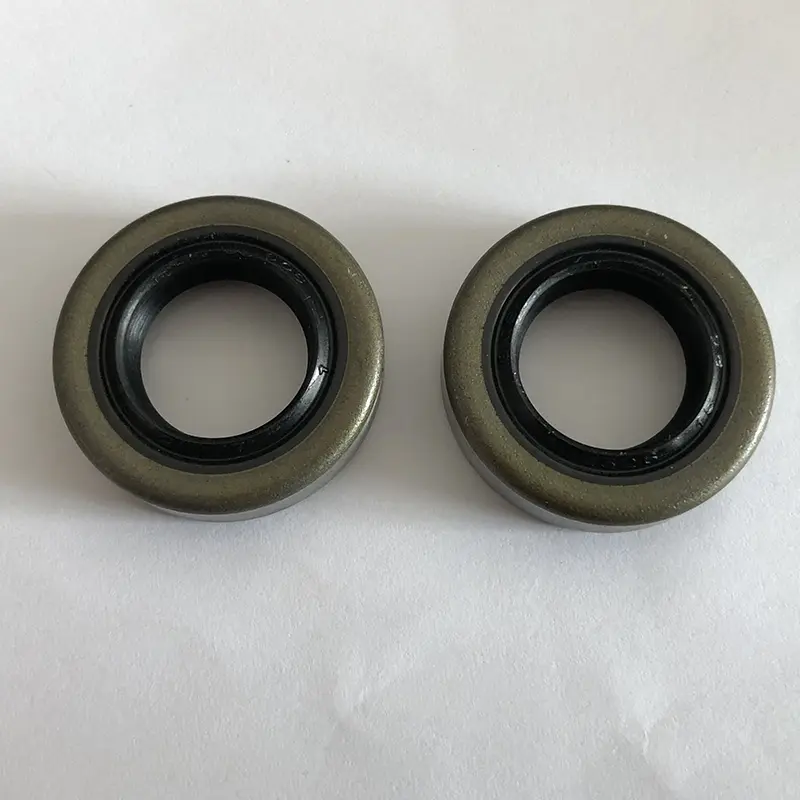

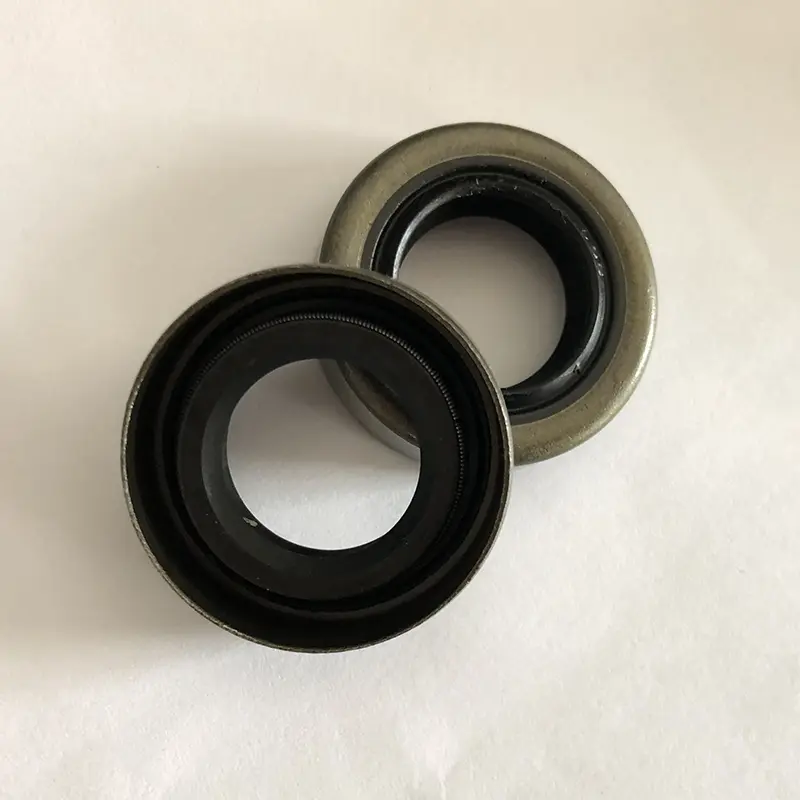

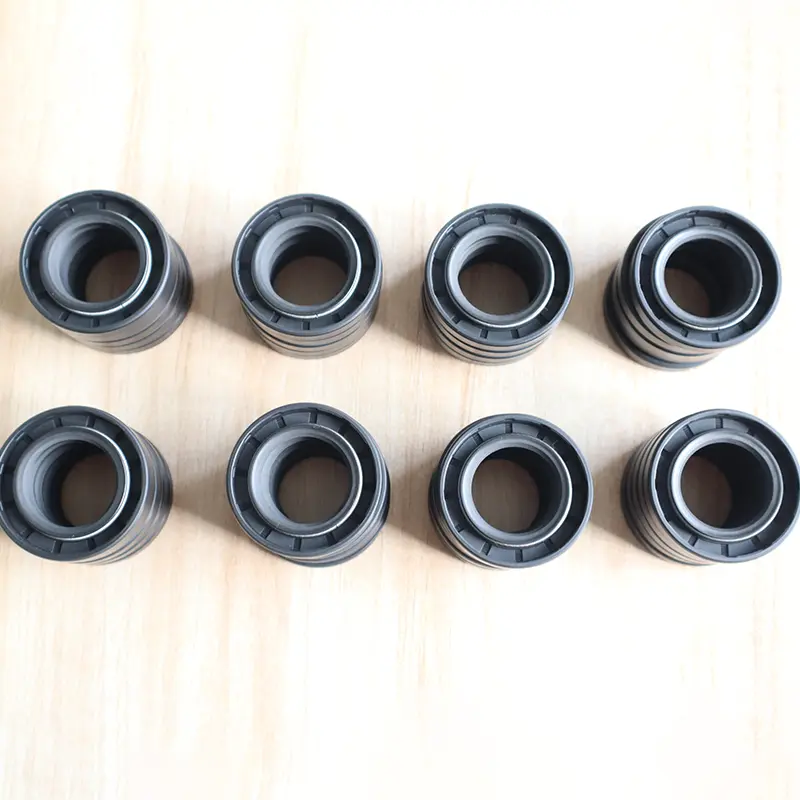

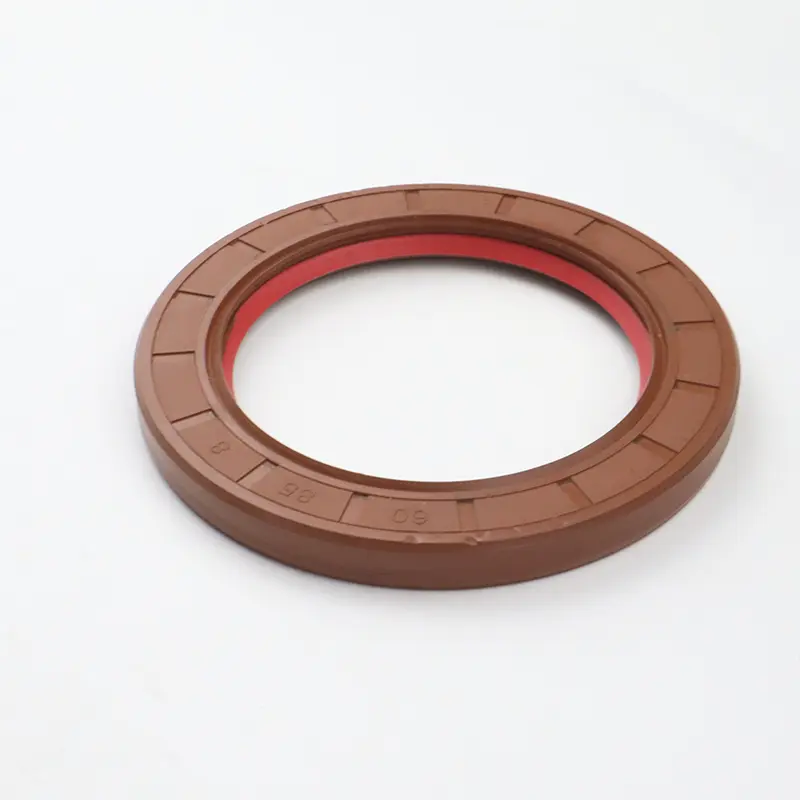

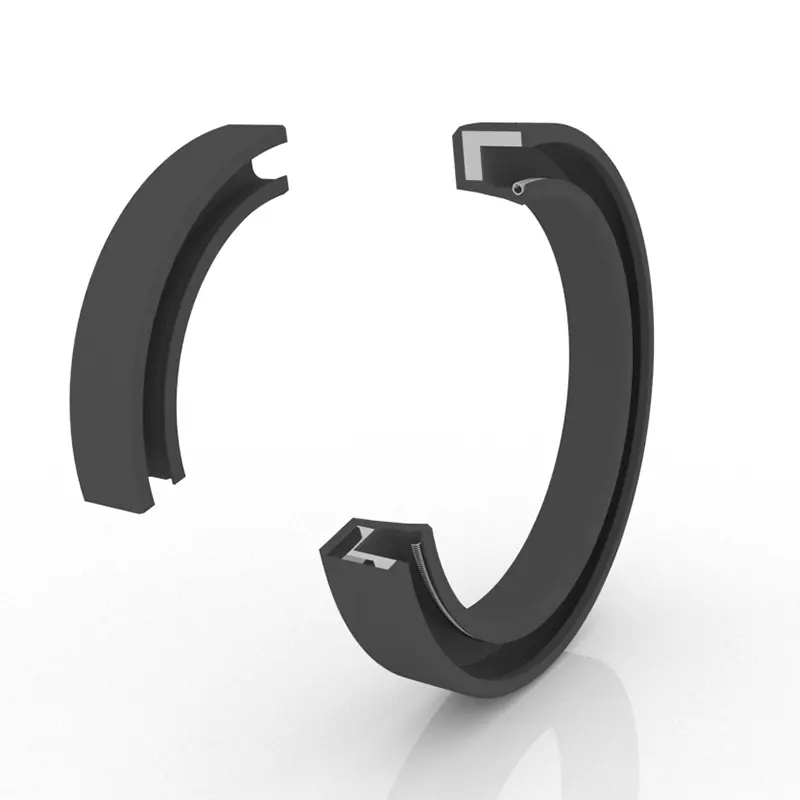

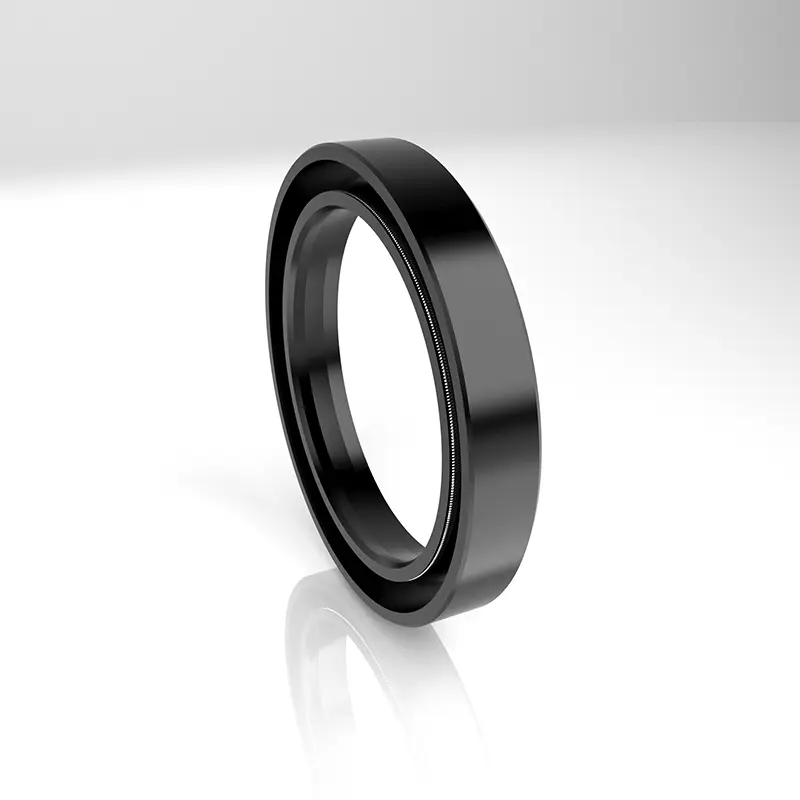

फिरणार्‍या शाफ्ट लिप सील, सामान्यत: तेल सील म्हणून ओळखले जातात, फिरणार्‍या बेअरिंग सीटमध्ये स्थापित केले जातात आणि फिरणार्‍या शाफ्टसह सापेक्ष गती तयार करतात. मेटल फ्रेम एक सहाय्यक भूमिका बजावते आणि वंगण घालणार्‍या तेलाची गळती आणि बाह्य घाणीत घुसखोरी रोखण्यासाठी वसंत sil तु सीलिंग ओठांवर रेडियल प्रीलोड लागू करते.

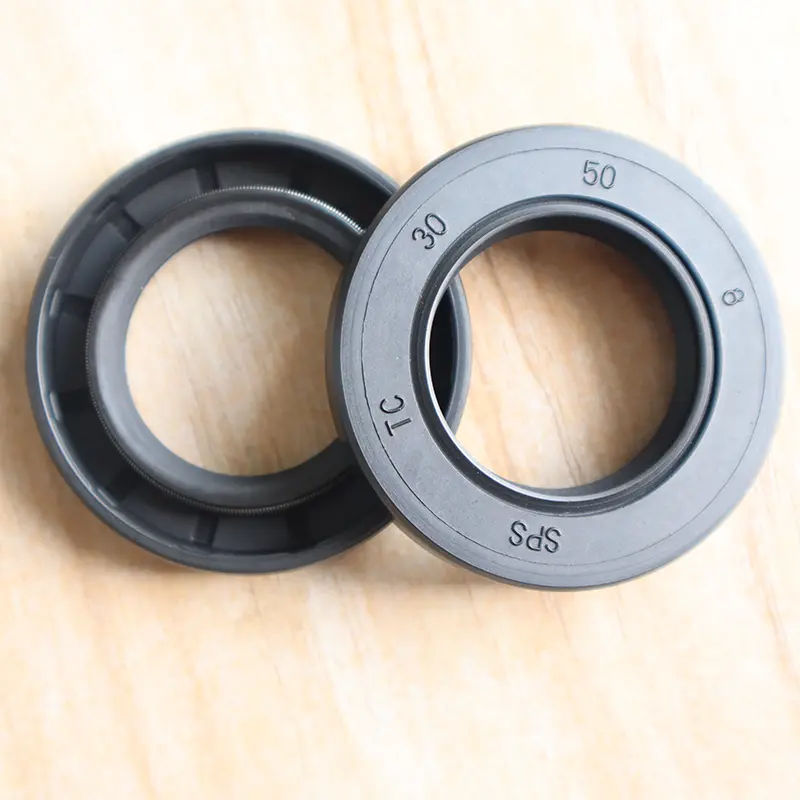

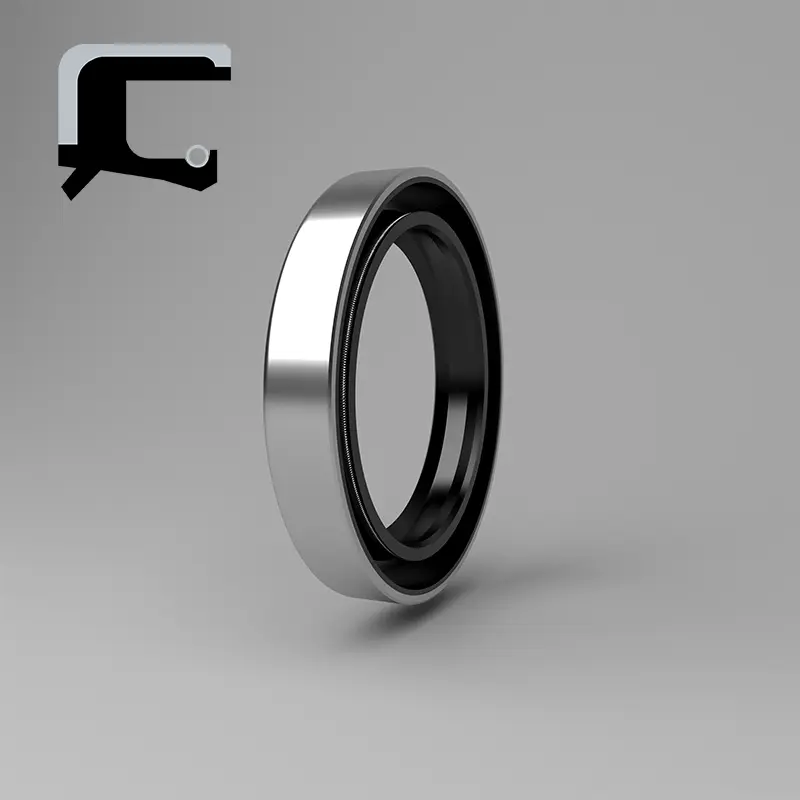

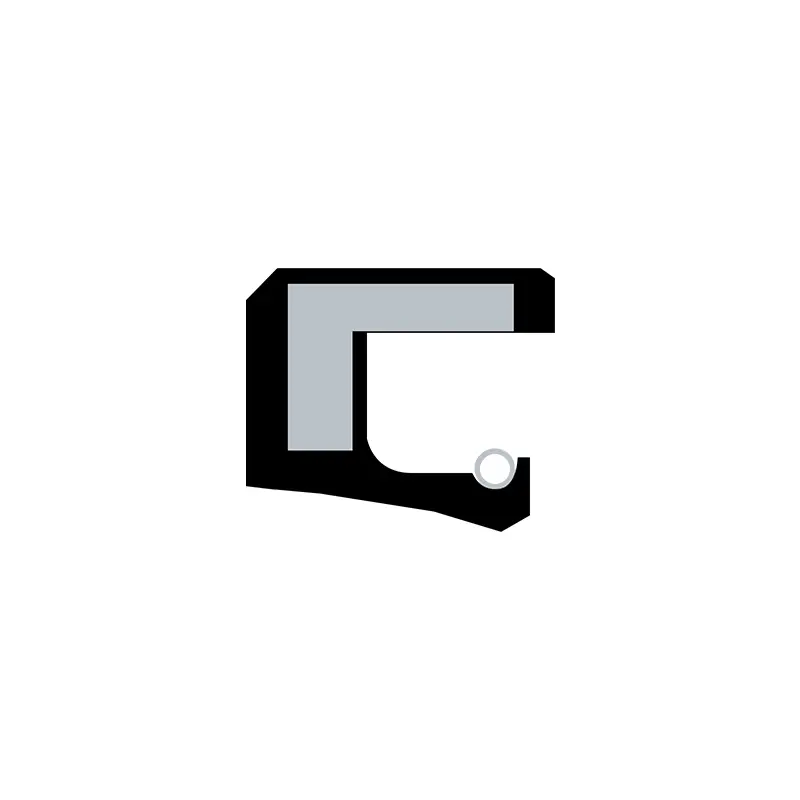

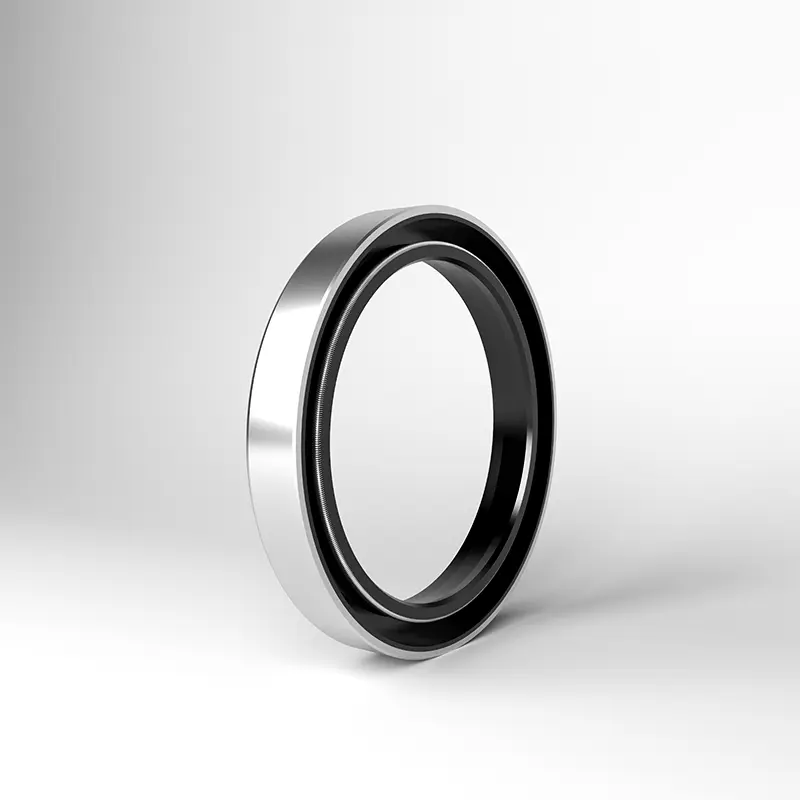

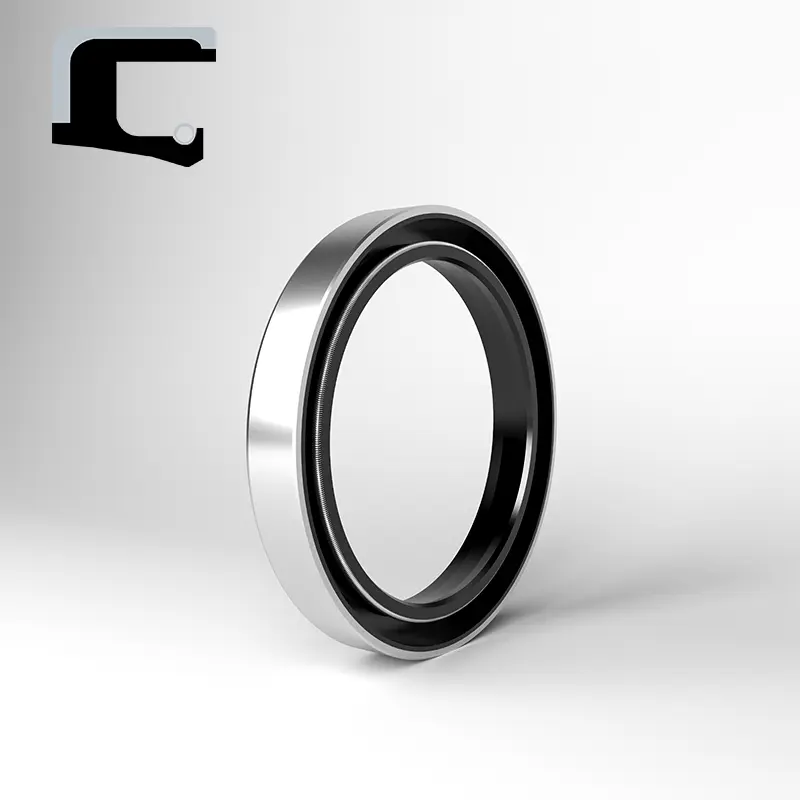

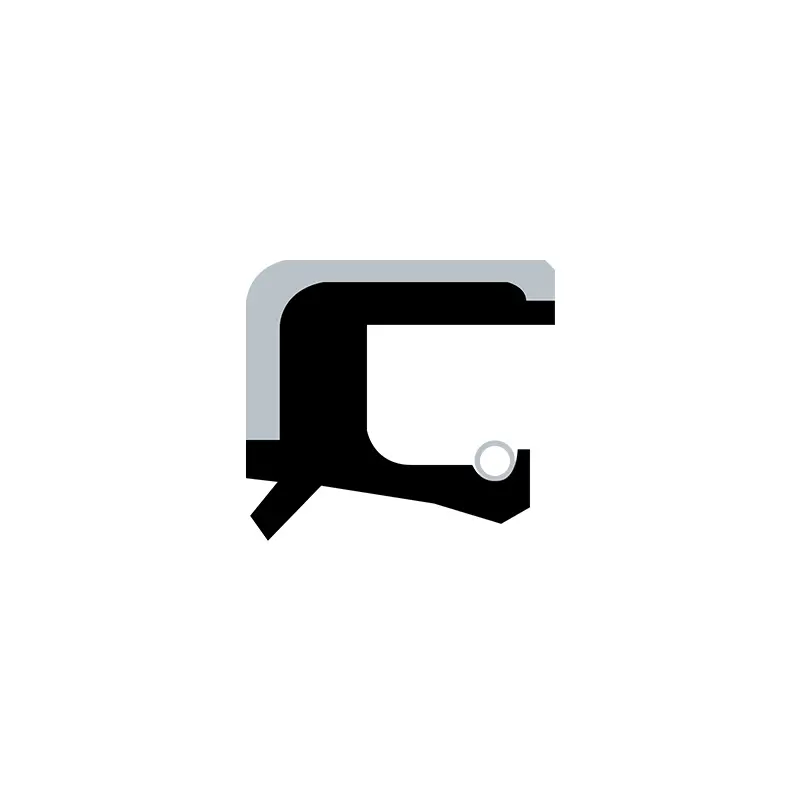

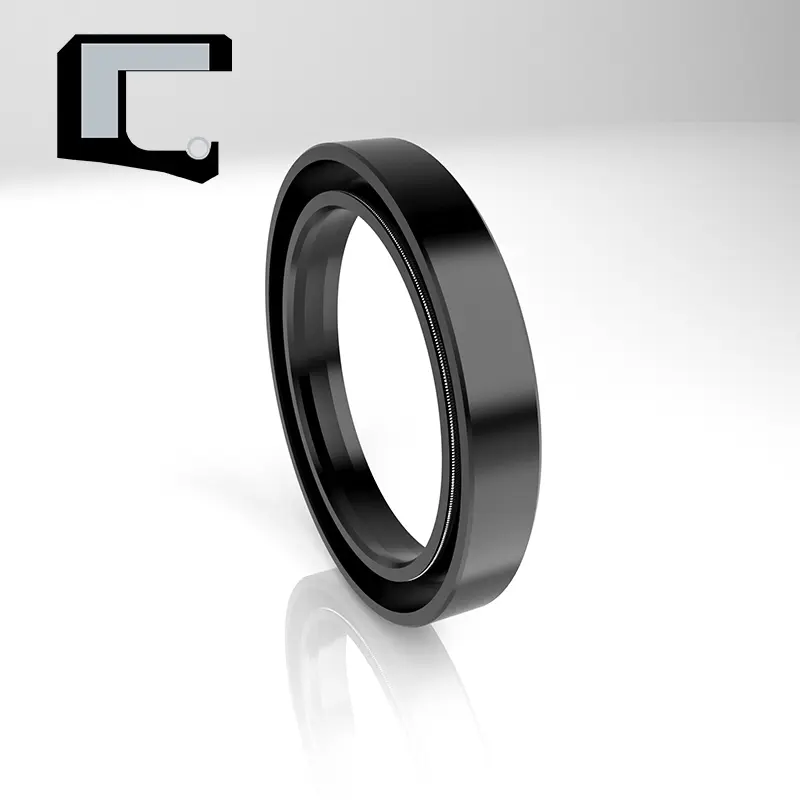

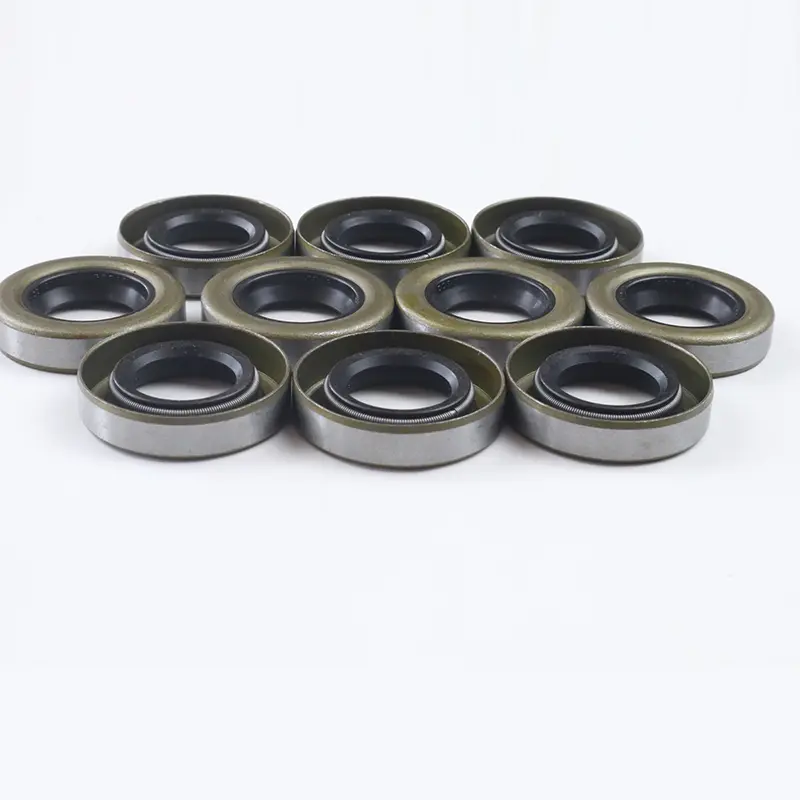

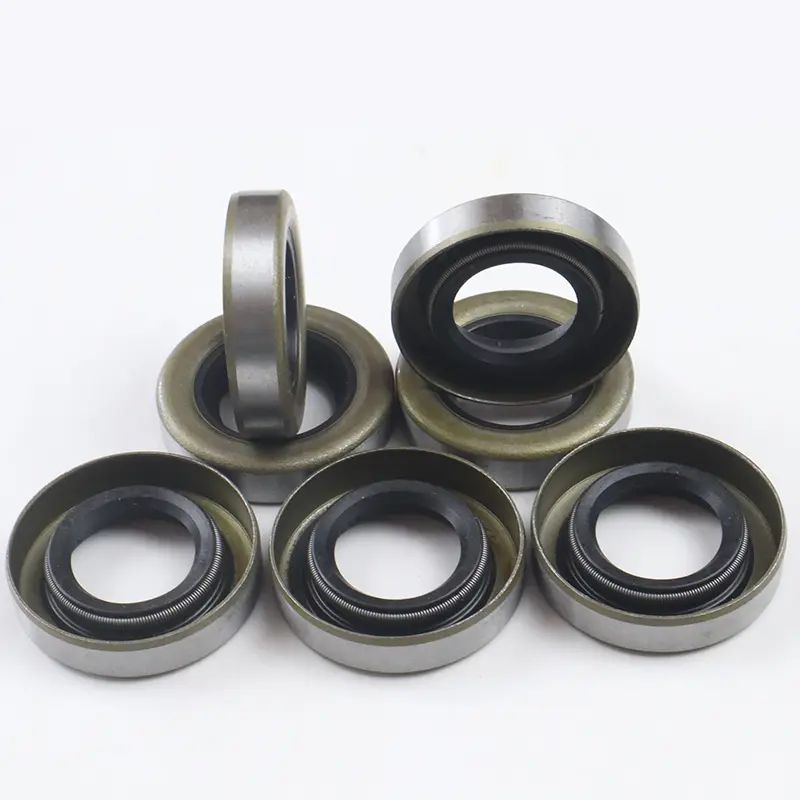

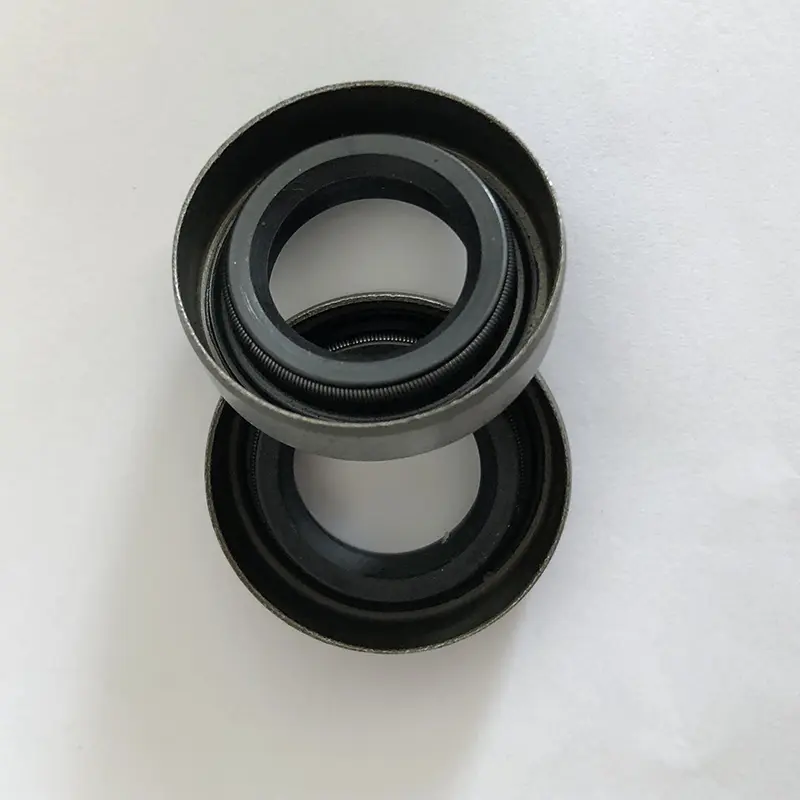

टीसी/एससी/टीबी/एसबी तेलाचे सील मेटल स्केलेटन, स्प्रिंग्ज आणि रबर बॉडीजचे बनलेले आहेत. मेटल स्केलेटन एक सहाय्यक भूमिका बजावते आणि वसंत sil तु सीलिंग ओठांवर रेडियल फोर्स लागू करते. टीसी/टीबी डस्ट-प्रूफ सहाय्यक ओठांनी सुसज्ज आहेत, जे एका बाजूला सीलिंग माध्यम आणि दुस side ्या बाजूला धूळ असलेल्या प्रसंगांसाठी योग्य आहेत. टीबी/एसबी एक धातूचा बाह्य वर्तुळ आहे, ज्यामुळे तेलाच्या सीलमध्ये पोकळीमध्ये अधिक टणक आणि अचूक बनते, परंतु कमी चिकटपणा आणि गॅस माध्यमासाठी बाह्य वर्तुळाची सीलिंग क्षमता मर्यादित आहे. स्थापनेदरम्यान बाह्य मंडळावर सीलंट लागू करण्याची शिफारस केली जाते.
आरसीटीसीव्ही डबल-लिप हाय-प्रेशर स्केलेटन ऑइल सीलचे कार्य सामान्यत: वंगण घालणार्‍या तेलाच्या गळतीस प्रतिबंध करण्यासाठी आउटपुट भागांमधून ट्रान्समिशन भागांमध्ये वंगण आवश्यक असलेल्या भागांना वेगळे करणे असते.

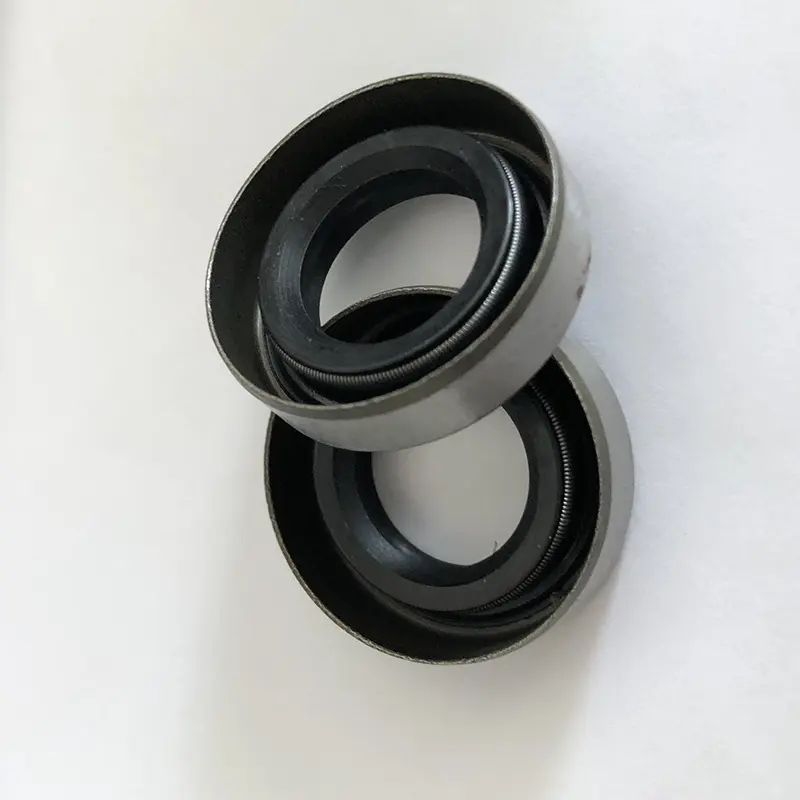

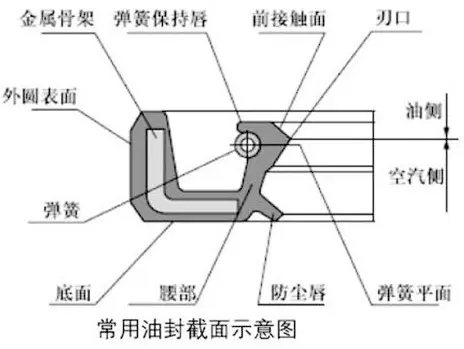

स्केलेटन ऑइल सील स्ट्रक्चरमध्ये तीन भाग असतात: सीलिंग बॉडी, रीफोर्सिंग स्केलेटन आणि सेल्फ-टाइटिंग कॉइल स्प्रिंग. सीलिंग बॉडी वेगवेगळ्या भागांनुसार तळाशी, कंबर, कटिंग धार आणि सीलिंग ओठांमध्ये विभागली जाते. सहसा, मुक्त स्थितीत स्केलेटन ऑइल सीलचा अंतर्गत व्यास शाफ्ट व्यासापेक्षा लहान असतो आणि त्यात काही "हस्तक्षेपाची रक्कम" असते. म्हणूनच, जेव्हा तेलाचा सील तेल सील सीट आणि शाफ्टमध्ये घातला जातो, तेव्हा तेलाच्या सीलच्या काठाची लवचिक शक्ती आणि सेल्फ-टाइटिंग कॉइल स्प्रिंगची आकुंचन शक्ती शाफ्टवर रेडियल क्लॅम्पिंग फोर्स तयार करते, ज्यामुळे उत्कृष्ट सीलिंग प्रभाव प्राप्त होतो.
आरसीटीसीएन डबल-लिप हाय-प्रेशर ऑइल सीलमध्ये एकंदर दबाव-प्रतिरोधक सांगाड्याचे डिझाइन असते, ज्यात लहान ओठांच्या विरूपण असते आणि ते दबाव-एक्सपोज केलेल्या परिस्थितीत फिरणार्‍या शाफ्टवर सील करण्यासाठी वापरले जाते.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
फिरविणे शाफ्ट लिप सील इंस्टॉलेशन स्ट्रक्चर आणि आवश्यकता
1. शाफ्ट मटेरियल: कार्बन स्टील आणि स्टेनलेस स्टील सामान्यतः वापरली जातात. क्रोम प्लेटिंगचा वापर उच्च वेगाने, एचआरसी 40-45 वर केला जातो.
2. फिरणार्‍या शाफ्ट आणि खोबणीची रचना: शाफ्टची पृष्ठभाग गुळगुळीत आहे आणि बुरेस काढून टाकले जातात. सर्पिल प्रोसेसिंग मार्क्स पंपिंग प्रभाव निर्माण करेल आणि गळतीस कारणीभूत ठरेल. RA0.1-0.5UM च्या पृष्ठभागाच्या उग्रपणासह तेल सील स्थापना भाग पीसण्याची शिफारस केली जाते. आणि वेग वाढत असताना ते नितळ होते.
स्थापना आणि विघटनाच्या गरजेसाठी, शाफ्ट आणि खोबणी चामफर्ड किंवा गोलाकार असणे आवश्यक आहे. आकडेवारी 1 आणि 2 मध्ये दर्शविल्याप्रमाणे.

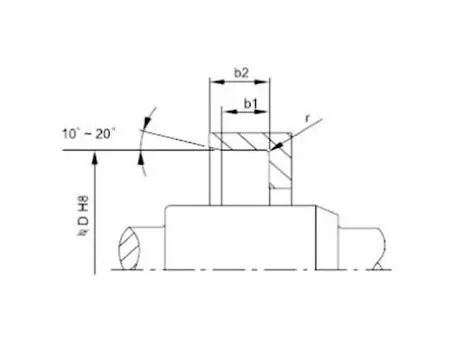

आकृती 1 ग्रूव्ह चाम्फर डिझाइन
| सीलिंग उंची बी | बी 1 (0.85xb) मिमी | बी 2 (बी+0.3) मिमी | आर कमाल. |
| 7 | 5.95 | 7.3 | 0.5 |
| 8 | 6.80 | 8.3 | 0.5 |
| 10 | 8.50 | 10.3 | 0.5 |
| 12 | 10.30 | 12.3 | 0.7 |
| 15 | 12.75 | 15.3 | 0.7 |
| 20 | 17.00 | 20.3 | 0.7 |

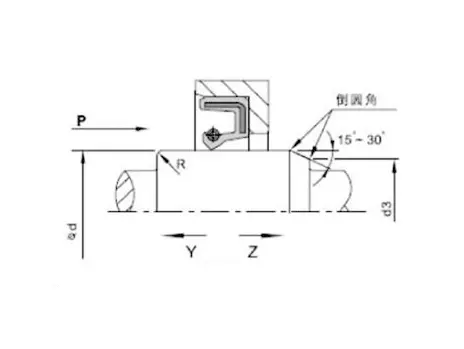

आकृती 2 फिरणार्‍या शाफ्टची चॅम्फर डिझाइन
| d | डी 3 | R |
|
d | डी 3 | R |
| <10 | डी -1.5 | 2 | 70 ~ 95 | डी -4.5 | 5 | |
| 10 ~ 20 | डी -2.0 | 2 | 95 ~ 130 | डी -5.5 | 6 | |
| 20 ~ 30 | डी -2.5 | 3 | 130 ~ 240 | डी -7.0 | 8 | |
| 30 ~ 40 | डी -3.0 | 3 | 240 ~ 500 | डी -11.0 | 12 | |
| 40 ~ 50 | डी -3.5 | 4 | 500 ~ 800 | डी -14.0 | 14 | |
| 50 ~ 70 | डी -4.0 | 4 | 800 ~ 1250 | डी -18.0 | 16 |

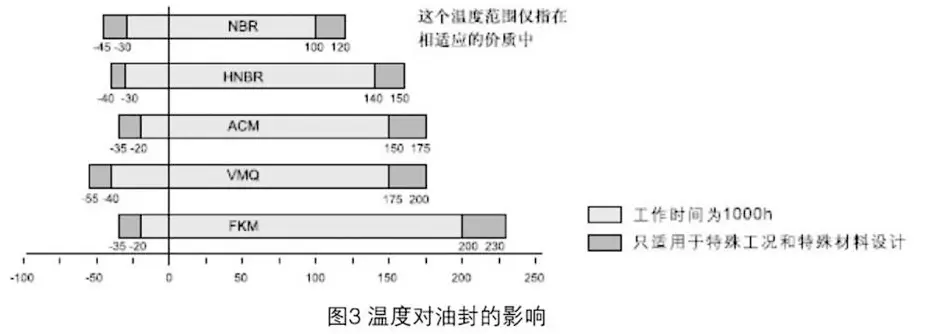

असे डझनभर घटक आहेत जे फिरणार्‍या शाफ्ट लिप सीलच्या सीलिंग प्रभावावर परिणाम करतात. तेलाच्या सीलची सामग्री आणि रचना व्यतिरिक्त, मध्यम, तापमान, दबाव, वंगण, वेग, उग्रपणा इत्यादी इतर घटक देखील थेट सीलिंग प्रभावावर परिणाम करतात आणि हे घटक बर्‍याचदा एकमेकांशी संवाद साधतात. खालील चार्ट केवळ वापरकर्त्याच्या संदर्भासाठी आहे.
फिरणार्‍या शाफ्ट लिप सीलची स्थापना: तेल सील चांगले कार्य करण्यासाठी काळजीपूर्वक स्थापना करणे ही एक पूर्वस्थिती आहे.
| स्थापना आकृती (पोकळी स्थापना) | ||
| इन्स्टॉलेशनची योग्य पद्धत | लागू करण्याच्या अटी | चुकीची स्थापना पद्धत |
 |
जेव्हा तेलाच्या सीलचा शेवटचा चेहरा पोकळीच्या शेवटच्या चेह with ्यासह फ्लश होतो तेव्हाच लागू होतो. जेव्हा दाबण्याचे डिव्हाइस द्रुतगतीने हलते, तेव्हा तेलाचा सील सरळ ठेवावा, अन्यथा ते दाबले जाऊ शकते. |
|
 |
हे परिस्थितीसाठी योग्य आहे की तेलाच्या सीलचा शेवटचा चेहरा पोकळीच्या शेवटच्या चेहर्‍यापेक्षा कमी आहे. जेव्हा प्रेसिंग डिव्हाइस वेगाने फिरते, तेव्हा तेलाचा सील देखील चांगल्या स्थितीत असू शकतो. तथापि, या प्रकारच्या स्ट्रक्चरल फिक्स्चरमध्ये स्वतःच रेडियल पोझिशनिंग नसते, म्हणून फ्लॅट प्लेटची अक्षीय अनुलंबता आणि दाबणार्‍या डिव्हाइसचा प्रेशर शाफ्ट एका विशिष्ट अचूकतेपर्यंत पोहोचला पाहिजे. |
 |
 |
तेलाच्या सीलचा शेवटचा चेहरा पोकळीच्या शेवटच्या चेहर्‍यापेक्षा कमी असलेल्या परिस्थितीस लागू. जेव्हा दाबण्याचे डिव्हाइस द्रुतगतीने हलते, तेव्हा तेलाचा सील योग्यरित्या ठेवला आहे हे सुनिश्चित करणे आवश्यक आहे, अन्यथा ते दाबले जाऊ शकते. |
 |
 |
हे केवळ दबाव उपकरणाशिवाय देखभाल किंवा सोप्या स्थापनेसाठी योग्य आहे. स्थापना प्रक्रिया पूर्णपणे एकसमानपणे दाबली जाऊ शकत नाही, म्हणून विविध स्थापना समस्या अपरिहार्यपणे उद्भवतील. हे प्रामुख्याने स्थापनेदरम्यान रेडियल विचलन रोखण्यासाठी आहे, ज्यामुळे तेलाच्या सीलचे विकृतीकरण होऊ शकते, किंवा स्थापनेदरम्यान विरामांमुळे तेल सील वीण भाग (बाह्य वर्तुळ) चे रबर एक्सट्रूझन नुकसान होऊ शकते. म्हणून, या स्थापनेच्या पद्धतीची सामान्यत: शिफारस केली जात नाही. |
 |

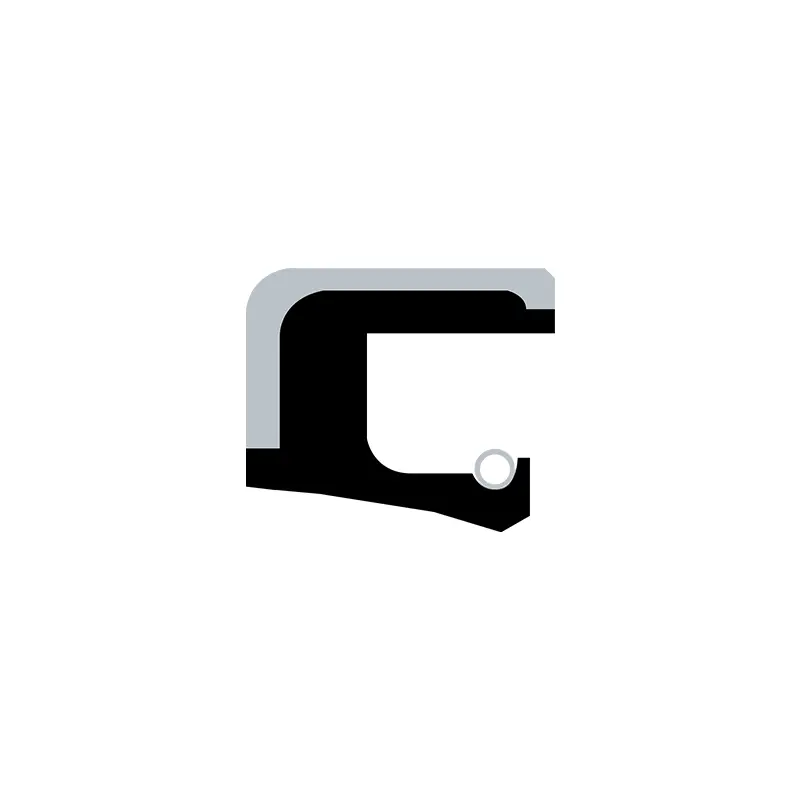

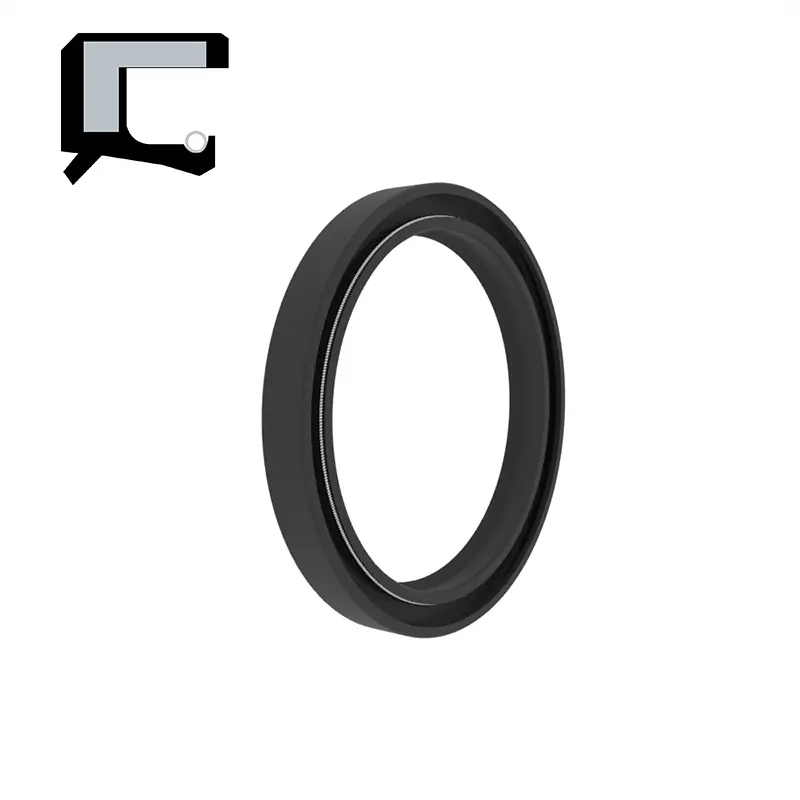

टीसी/एससी/टीबी/एसबी तेल सील:

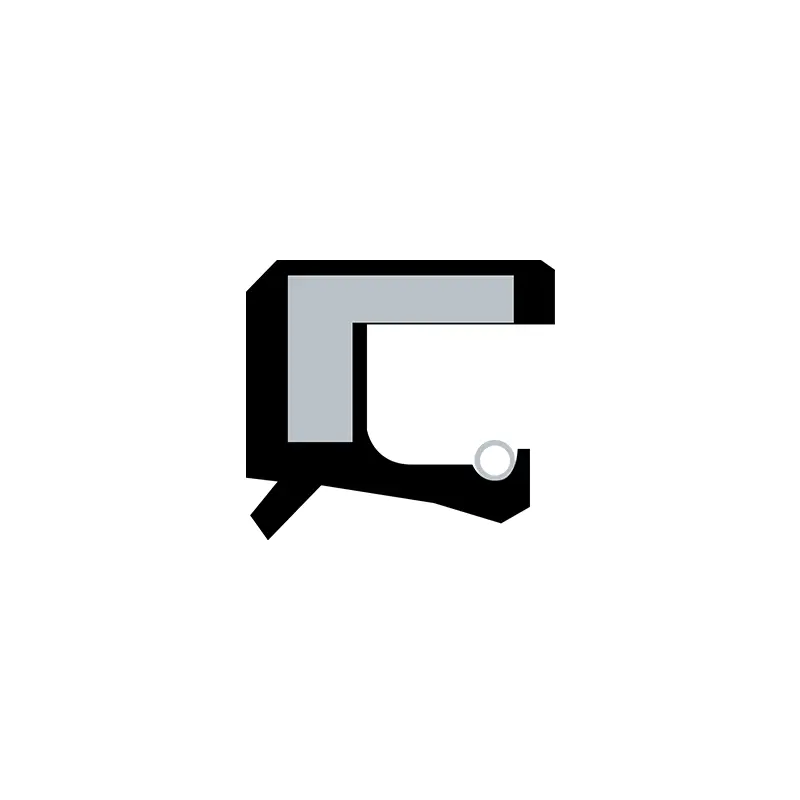

| क्रॉस-सेक्शनल आकार | मॉडेल | अर्ज | दबाव | तापमान | वेग | मध्यम | साहित्य |
 |
टीसी | सीलिंग, डस्टप्रूफ | 0.03 एमपीए | -30 ~+160 | 20 मी/से | वंगण घालणारे तेल, ग्रीस | एनबीआर/एफकेएम+कार्बन स्टील |
 |
एससी | सीलिंग | |||||
 |
टीबी | सीलिंग, डस्टप्रूफ | -30 ~+100 | 25 मी/से | पाणी, तेल, वंगण | एनबीआर+कार्बन स्टील | |
 |
एसबी | सीलिंग |
