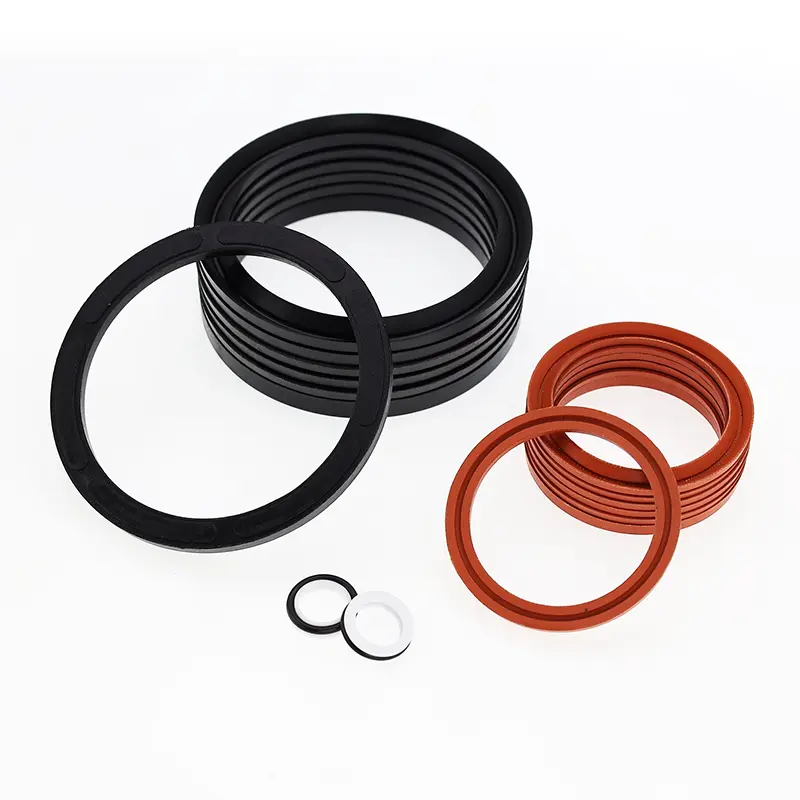

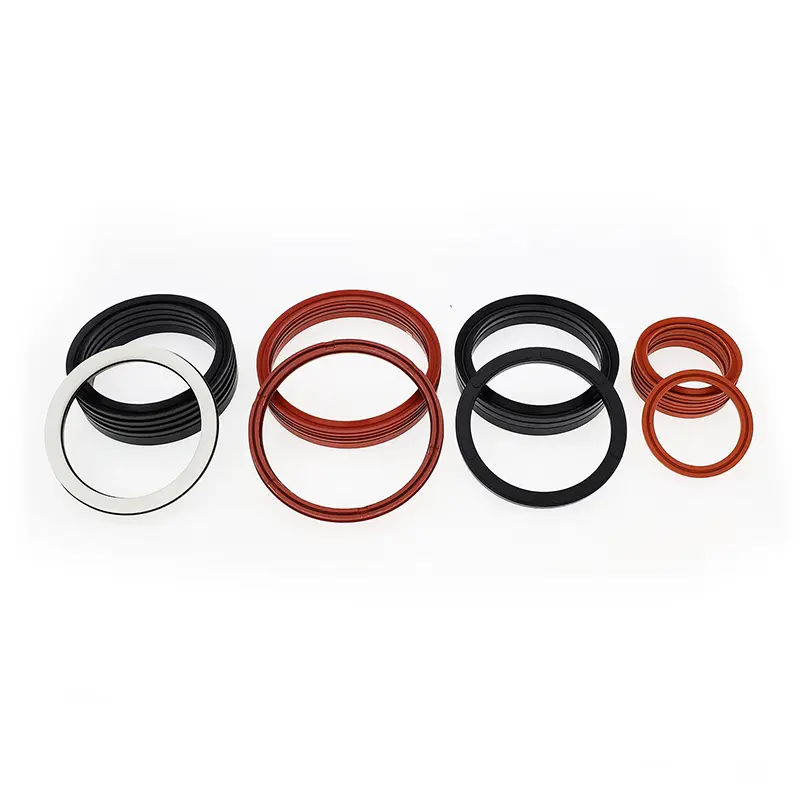

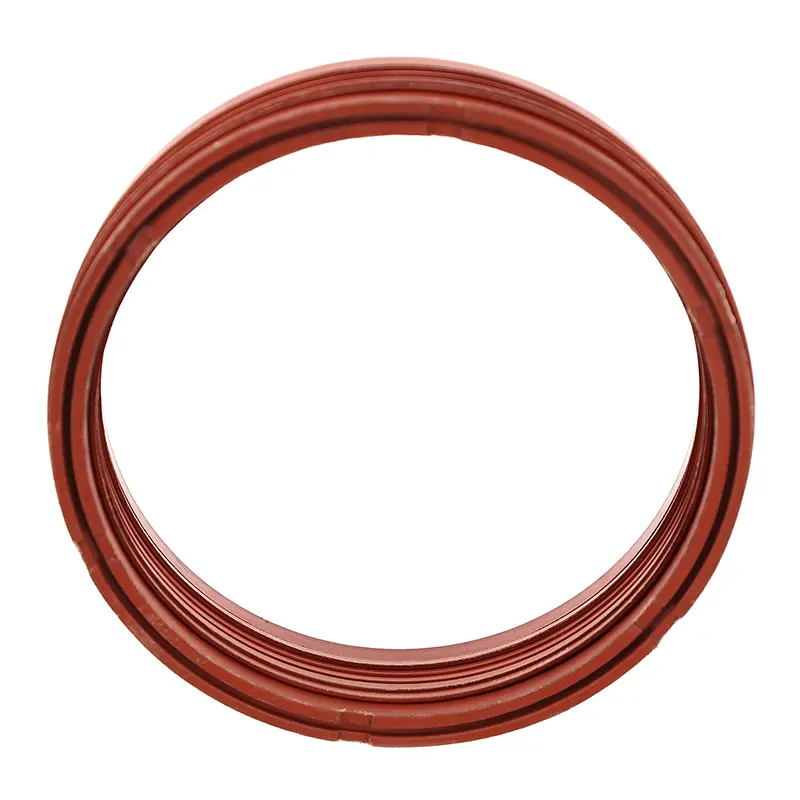

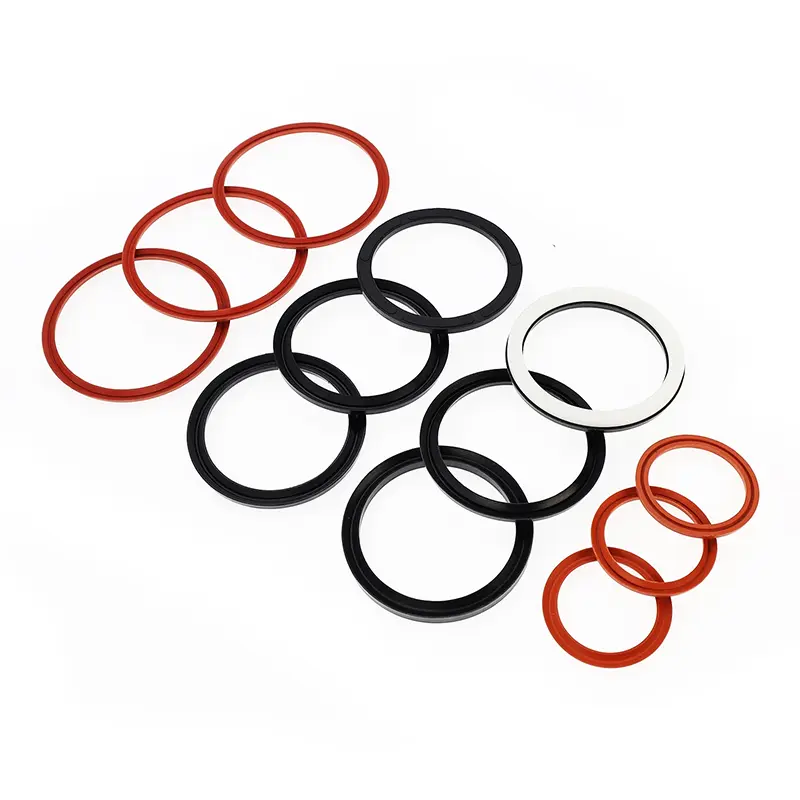

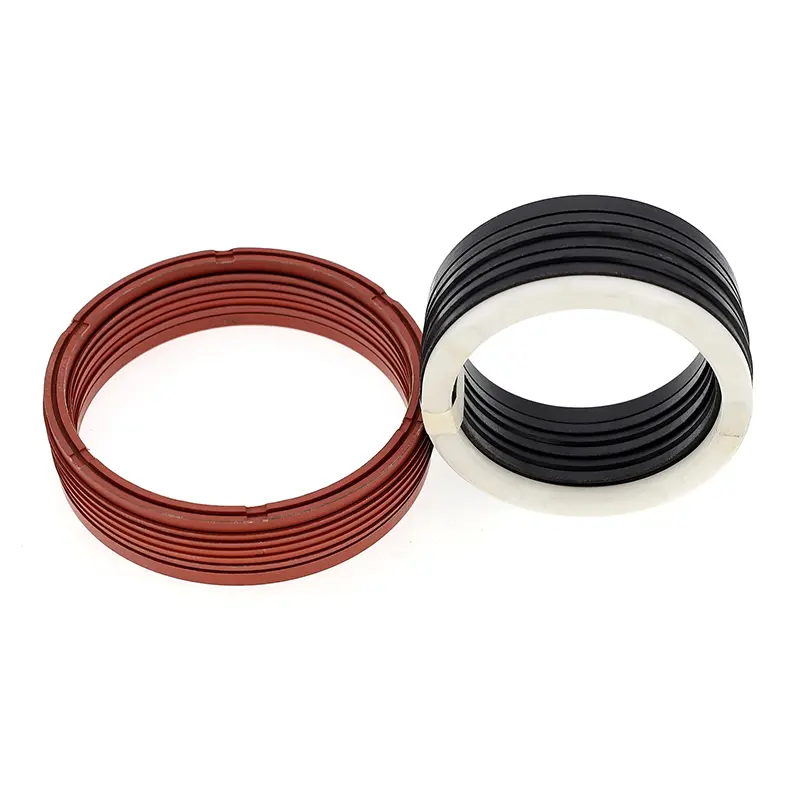

पिस्टन रॉड्ससाठी व्ही-आकाराच्या कॉम्बिनेशन सीलमध्ये एक सेट (किमान तीन) व्ही-आकाराच्या सीलिंग रिंग, कॉम्प्रेशन रिंग आणि सपोर्ट रिंग असतात. रेसिप्रोकेटिंग हायड्रॉलिक ऍप्लिकेशन्समध्ये दिशाहीन दाब सीलिंगसाठी हे योग्य आहे. स्थापनेदरम्यान सीलिंग सामग्रीशी सुसंगत ग्रीस लावणे आवश्यक आहे. हे मोनोलिथिक (बंद) खोबणीमध्ये स्थापित केले जाऊ शकत नाही.
वैशिष्ट्ये:
1. विविध ऍप्लिकेशन्सच्या अनुरूप इष्टतम समायोजन करण्याची अनुमती देणारी सामग्रीची विस्तृत श्रेणी उपलब्ध आहे.
2. कठोर ऑपरेटिंग परिस्थितींमध्ये वापरण्यासाठी योग्य, अक्षरशः सर्व माध्यमांशी जुळवून घेत आणि मागणी असलेल्या परिस्थितींमध्ये.
3. दीर्घ सेवा जीवन, तेल-मुक्त स्नेहन सीलसाठी योग्य (योग्य सामग्री निवडीसह).
4. गॅस्केट समायोजित करून समायोज्य सीलिंग कार्यप्रदर्शन आणि घर्षण प्राप्त केले जाऊ शकते आणि व्ही-आकाराच्या सीलिंग रिंग जोडून किंवा काढून टाकून अक्षीय परिमाण समायोजित केले जाऊ शकते.
5. खराब सीलिंग पृष्ठभागाच्या गुणवत्तेसह देखील प्रभावी.
लागू ऑपरेटिंग अटी (अत्यंत मूल्ये एकाच वेळी दिसू नये)
|
दबाव एमपीए |
तापमान ℃ |
गती मी/से |
मध्यम |
|||
|
≤60 |
-35~+100 (नायट्रिल रबर किंवा नायट्रिल कापड रबर) |
-20~+200 (फ्लोरोरबर किंवा फ्लोरोरुबर कापड) |
-200~+260 (PTFE) |
≤0.5 (रबर किंवा कापड-प्रबलित रबर) |
≤15 (PTFE) |
जवळजवळ सर्व माध्यमे (साहित्य संयोजनाची वाजवी निवड) |
साहित्य
1. प्रेशर रिंग मटेरिअल्स: पीटीएफई, नायट्रिल-बुटाडियन रबर (एनबीआर) फॅब्रिक, फ्लोरोरुबर-बुटाडियन रबर फॅब्रिक, नायलॉन, पॉलीऑक्सिमथिलीन
2. व्ही-रिंग मटेरिअल्स: पीटीएफई, नायट्रिल-बुटाडियन रबर (एनबीआर) फॅब्रिक, फ्लुओरोरबर, फ्लुरोरबर-बुटाडियन रबर फॅब्रिक, पॉलीयुरेथेन
3. सपोर्ट रिंग मटेरिअल्स: नायट्रिल-बुटाडियन रबर फॅब्रिक, फ्लोरोरुबर-बुटाडियन रबर फॅब्रिक, नायलॉन, पॉलीऑक्सिमथिलीन, पीटीएफई
ऑर्डरिंगचे उदाहरण
|
मॉडेल |
साहित्य |
लागू स्कोप |
सील करणे |
|
RC15-A |
V-रिंग: NBR कापड, प्रेशर रिंग, सपोर्ट रिंग: NBR कापड/PA/POM/PTFE |
सामान्य तापमान, उच्च दाब |
चांगले |
|
RC15-B |
V-रिंग: FKM कापड, प्रेशर रिंग, सपोर्ट रिंग: FKM कापड/PTFE |
उच्च तापमान, उच्च दाब |
चांगले |
|
RC15-C |
V-रिंग: NBR, प्रेशर रिंग, सपोर्ट रिंग: NBR कापड/PA/POM/PTFE |
सामान्य तापमान, मध्यम आणि कमी दाब |
उत्कृष्ट |
|
RC15-D |
V-रिंग: FKM, प्रेशर रिंग, सपोर्ट रिंग: FKM कापड/PTFE |
उच्च तापमान, मध्यम आणि कमी दाब |
उत्कृष्ट |
|
RC15-E |
V-रिंग: NBR+NBR कापड संयोजन, दाब रिंग, सपोर्ट रिंग: NBR कापड/PA/POM/PTFE |
सामान्य तापमान, मध्यम आणि उच्च दाब |
खूप छान |
|
RC15-F |
V-रिंग: FKM+FKM कापड संयोजन, प्रेशर रिंग, सपोर्ट रिंग: FKM कापड/PTFE |
उच्च तापमान, मध्यम आणि उच्च दाब |
खूप छान |
|
RC15-G |
व्ही-रिंग, प्रेशर रिंग, सपोर्ट रिंग: PTFE1/PTFE2/PTFE3/PTFE4 |
उच्च तापमान आणि उच्च दाब संक्षारक माध्यम |
सामान्य |
|
RC15-H |
V-रिंग: PU, प्रेशर रिंग, सपोर्ट रिंग: PU/PA/POM/PTFE |
सामान्य तापमान, मध्यम आणि उच्च दाब |
खूप छान |

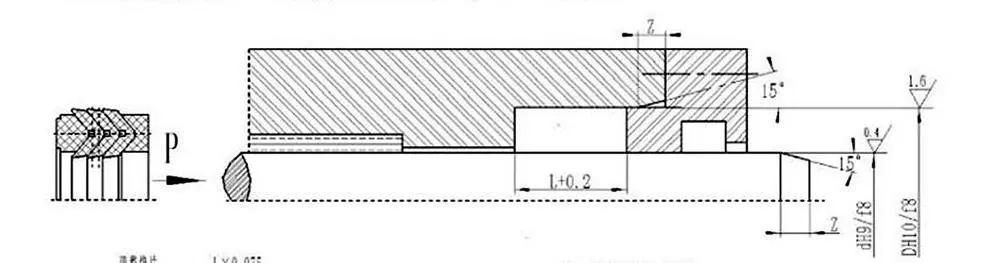

चेम्फरच्या स्थापनेचे नियम
|
रॉड व्यास d |
चेंफर लांबी Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
500 |
12.5 |
व्ही-आकाराचे सील इष्टतम सीलिंग आणि घर्षण प्राप्त करण्यासाठी गॅस्केट समायोजित करून अक्षीय परिमाणात समायोजित केले जाऊ शकते. दीर्घकालीन ऑपरेशननंतर प्रारंभिक पोशाख अक्षीय परिमाण समायोजित करून वाढवता येतो. समायोजित करण्यायोग्य सील पोकळीच्या अक्षीय परिमाणासाठी शिफारस केलेले डिझाइन 1.025L आहे, 7.5%L च्या समायोजन श्रेणीसह.
