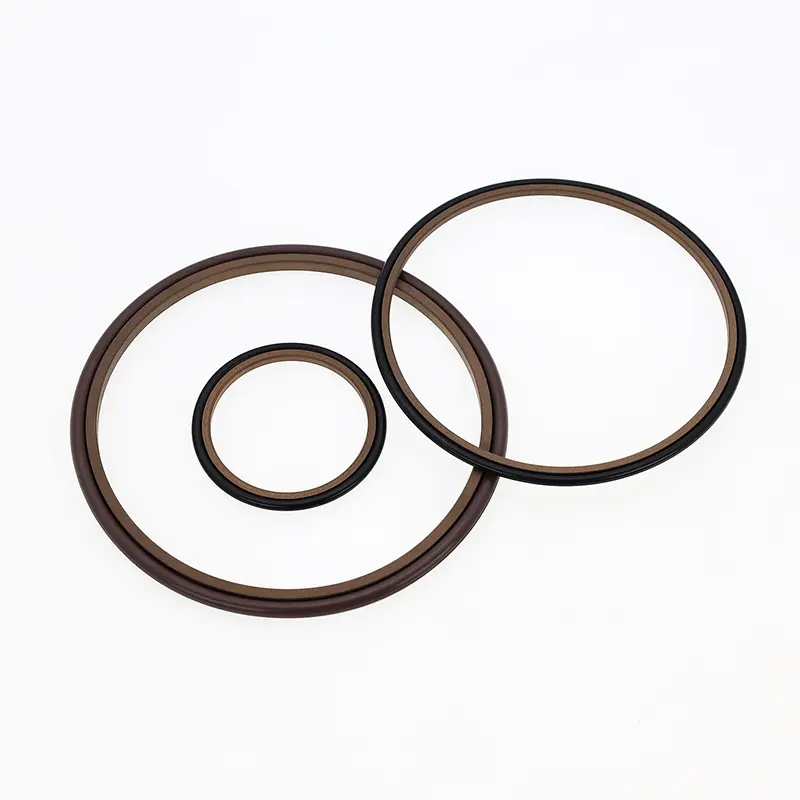

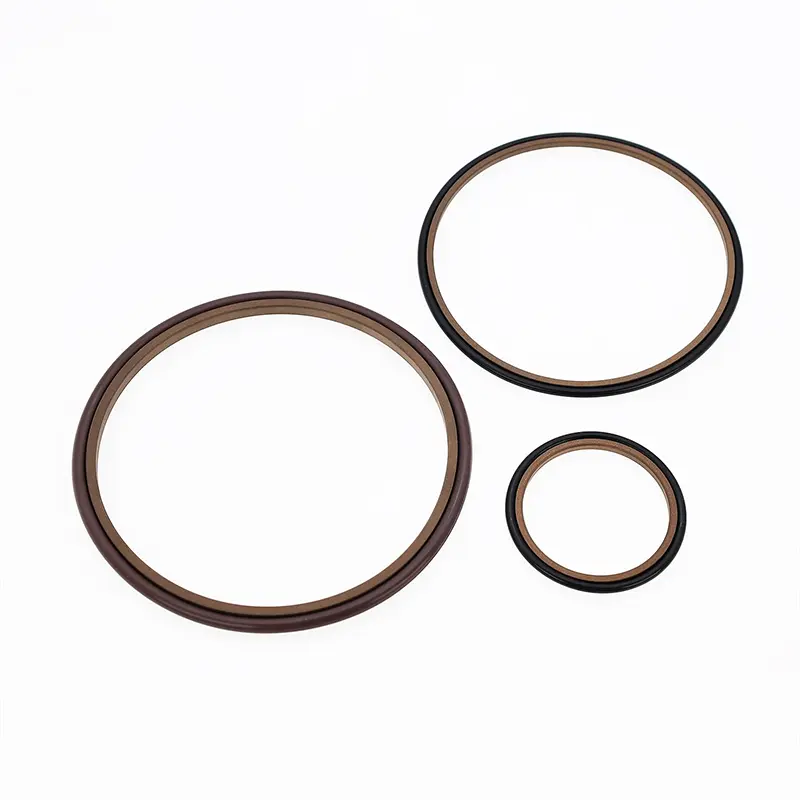

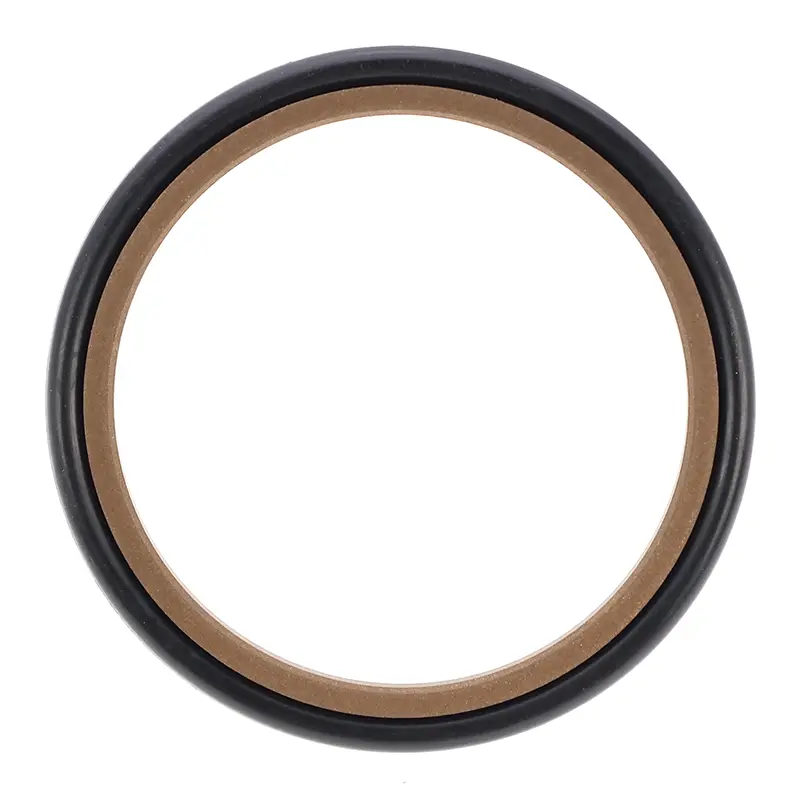

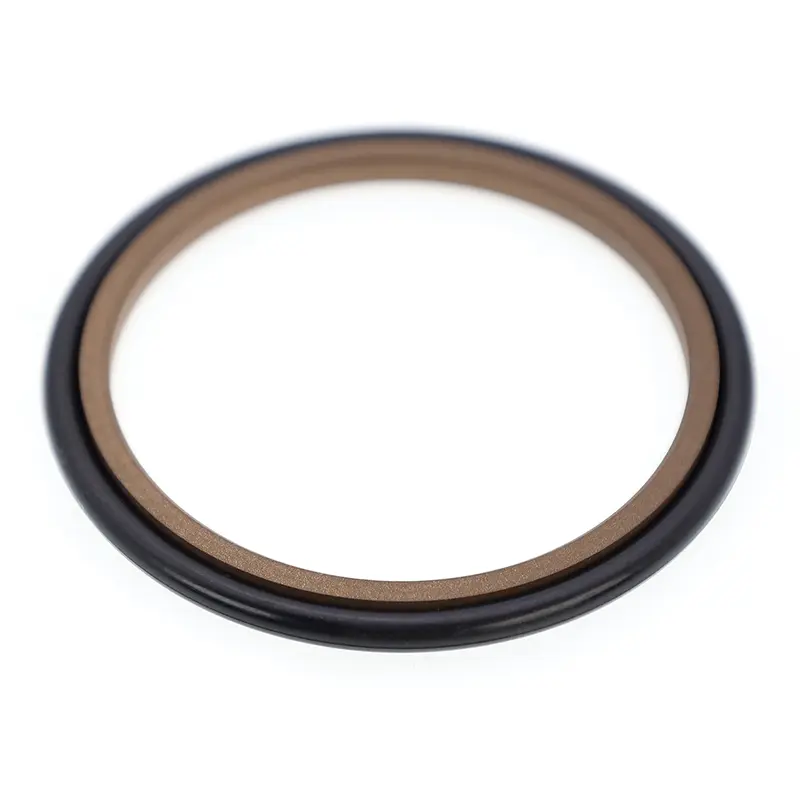

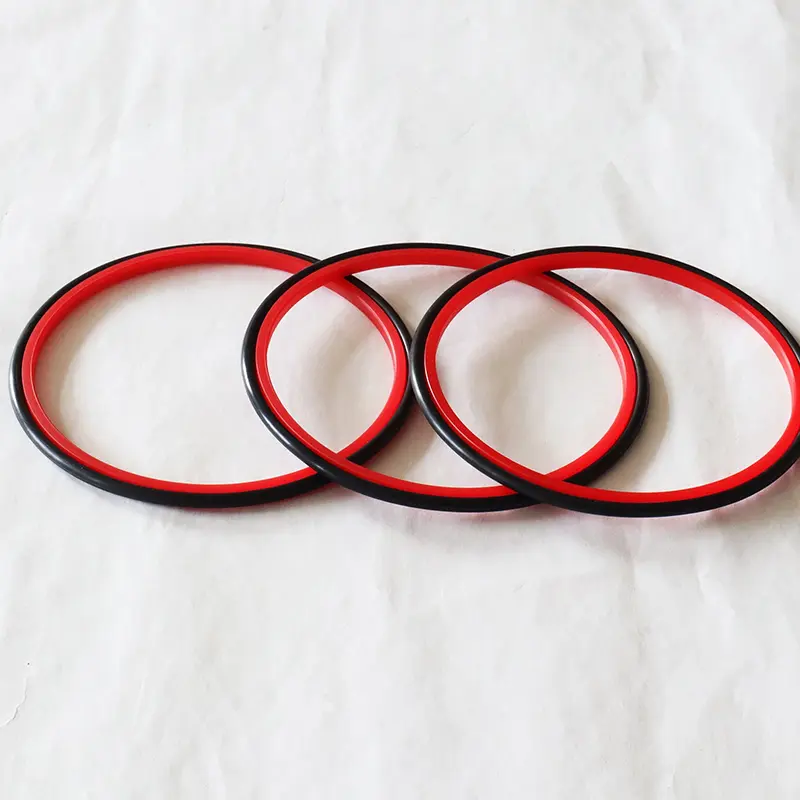

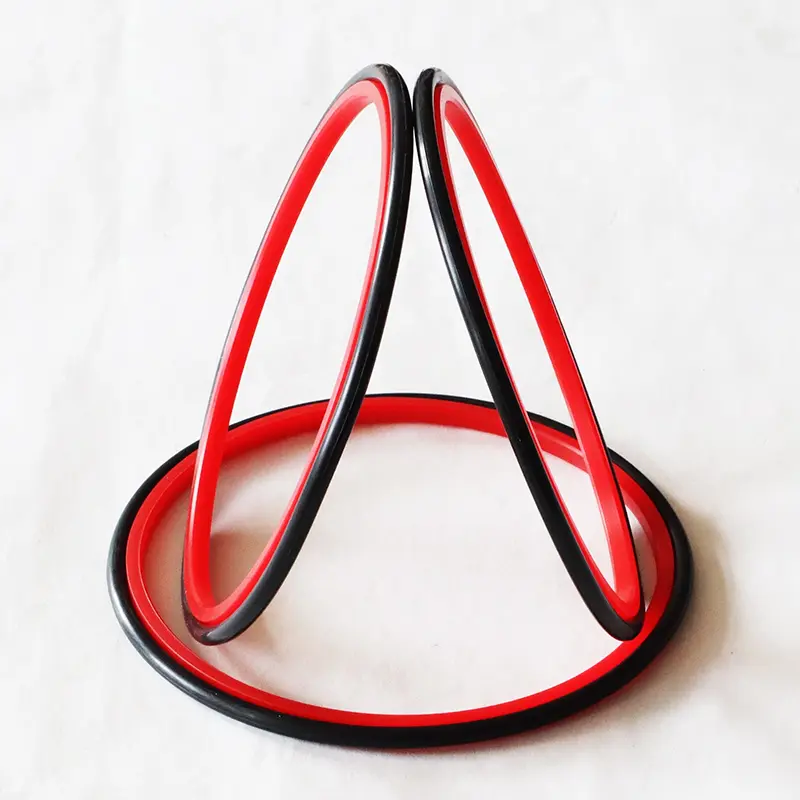

शाफ्टसाठी ग्लायड रिंग्समध्ये PTFE भरलेली आयताकृती सीलिंग रिंग आणि एक O-रिंग असते, जी परस्पर हायड्रॉलिक ऍप्लिकेशन्समध्ये द्विदिश दाब सीलिंगसाठी योग्य असते. ओ-रिंग रेडियल फोर्स प्रदान करते आणि सील रिंग परिधान करण्यासाठी भरपाई देते. ते सामान्यतः मार्गदर्शक रिंगच्या संयोगाने वापरले जातात. 30 मिमी पेक्षा कमी व्यास असलेल्या रॉडसाठी स्प्लिट (खुले) खोबणी वापरावीत.
वैशिष्ट्ये:
1. कमी घर्षण, कमी सुरुवातीचा प्रतिकार, गुळगुळीत हालचाल, समान गतिमान आणि स्थिर घर्षण, आणि रांगणे नाही;
2. दबाव आणि कठोर परिस्थितीत अत्यंत स्थिर दाब;
3. दीर्घ आयुष्य, तेल-मुक्त सीलिंगसाठी योग्य;
4. पाणी सारख्या कमी-व्हिस्कोसिटी माध्यमांना सील करण्यासाठी योग्य;
लागू कार्य परिस्थिती (मर्यादा मूल्ये एकाच वेळी दिसू नये)
|
दबाव एमपीए |
तापमान ℃ |
गती मी/से |
मध्यम |
|
≤60 |
-35~+100 (ओ-रिंग एनबीआरशी जुळणारे) |
≤6 |
खनिज-आधारित हायड्रॉलिक तेल, ज्वालारोधक द्रव (HFA/HFB), पाणी इ. |
|
-20~+200 (ओ-रिंग एफकेएमशी जुळणारे) |
साहित्य निवड
1. O-रिंग साहित्य उपलब्ध: R01 Nitrile-butadiene रबर (NBR), RO2 Fluororubber (FKM), इ.
2. सीलिंग रिंग साहित्य: PTFE2, PTFE3, PTFE4, PU, इ.
ऑर्डरिंगचे उदाहरण
ऑर्डर मॉडेल: RC11-40x55.1x6.3-PTFE3-R01

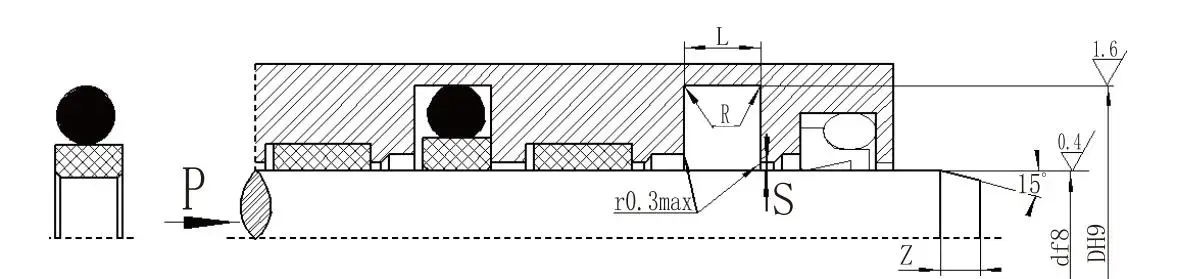

ऑर्डर मॉडेल: RC11-B-40x55.1x6.3-PTFE3-RO2 मॉडेल: रॉड व्यास x खोबणी व्यास x खोबणी रुंदी PTFE3 (सुधारित PTFE) मटेरियल कोड: R01, R02 - O-रिंग मटेरियल कोड
