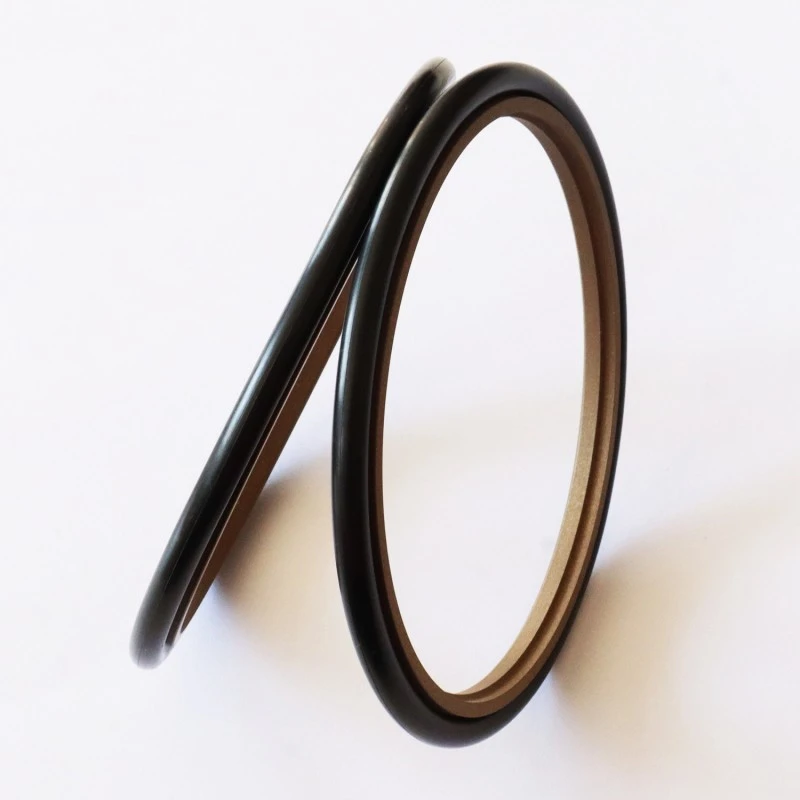

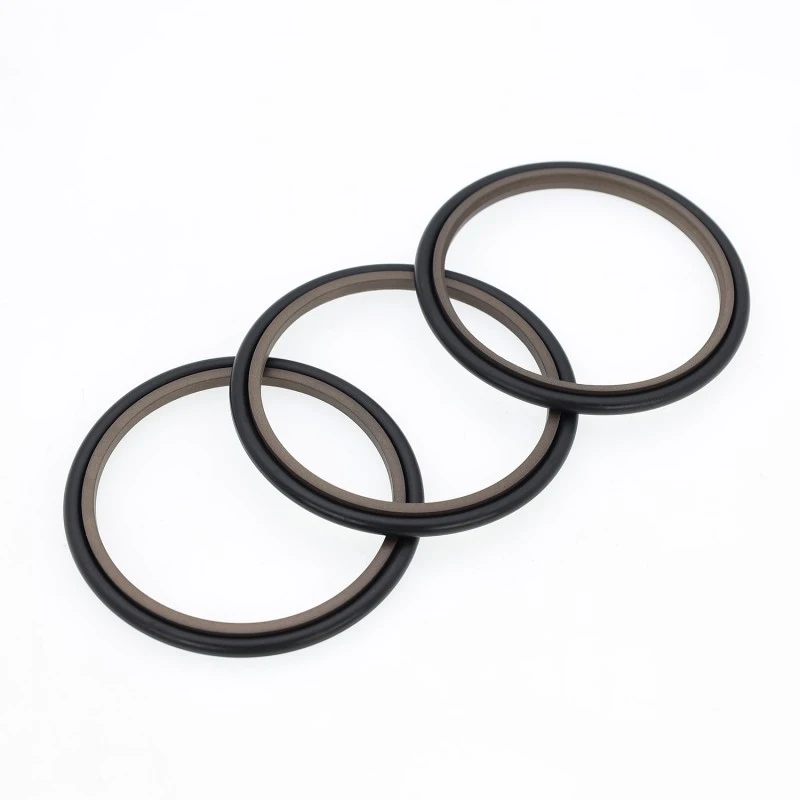

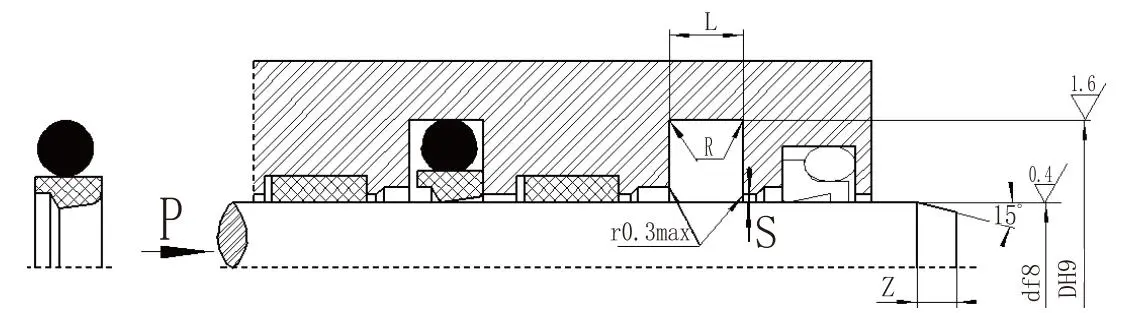

स्टेप सीलमध्ये PTFE भरलेली स्टेप्ड सील रिंग आणि ओ-रिंग असते, जी परस्पर हायड्रॉलिक ऍप्लिकेशन्समध्ये दिशाहीन दाब सीलिंगसाठी योग्य असते. ओ-रिंग रेडियल फोर्स प्रदान करते आणि सील रिंग परिधान करण्यासाठी भरपाई देते. हे सहसा मार्गदर्शक रिंगच्या संयोगाने वापरले जाते. 30 मिमी पेक्षा कमी व्यास असलेल्या रॉडसाठी, स्प्लिट (ओपन) ग्रूव्ह डिझाइन वापरावे.
वैशिष्ट्ये:
1. कमी घर्षण, कमी सुरुवातीचा प्रतिकार, गुळगुळीत हालचाल, समान गतिमान आणि स्थिर घर्षण, आणि रांगणे नाही;
2. दबाव आणि कठोर परिस्थितीत उच्च दाब स्थिरता;
3. दीर्घ सेवा जीवन, तेल-मुक्त स्नेहन सीलसाठी योग्य;
4. पाणी सारख्या कमी-व्हिस्कोसिटी माध्यमांना सील करण्यासाठी योग्य;
लागू ऑपरेटिंग अटी (अत्यंत मूल्ये एकाच वेळी दिसू नये)
|
दबाव एमपीए |
तापमान ℃ |
गती मी/से |
मध्यम |
|
≤60 |
-35~+100 (ओ-रिंग एनबीआरशी जुळणारे) |
≤6 |
खनिज-आधारित हायड्रॉलिक तेल, ज्वालारोधक द्रव (HFA/HFB), पाणी इ. |
|
-20~+200 (ओ-रिंग एफकेएमशी जुळणारे) |
साहित्य निवड
1. O-रिंग साहित्य उपलब्ध: R01 Nitrile-butadiene रबर (NBR), RO2 Fluororubber (FKM), इ.
2. सीलिंग रिंग साहित्य: PTFE2, PTFE3, PTFE4, PU, इ.
ऑर्डरिंगचे उदाहरण
ऑर्डर मॉडेल: RC11-40x55.1x6.3-PTFE3-R01
ऑर्डर मॉडेल: RC11-B-40x55.1x6.3-PTFE3-RO2 मॉडेल: रॉड व्यास x खोबणी व्यास x खोबणी रुंदी PTFE3 (सुधारित PTFE) मटेरियल कोड: R01, R02 - O-रिंग मटेरियल कोड
