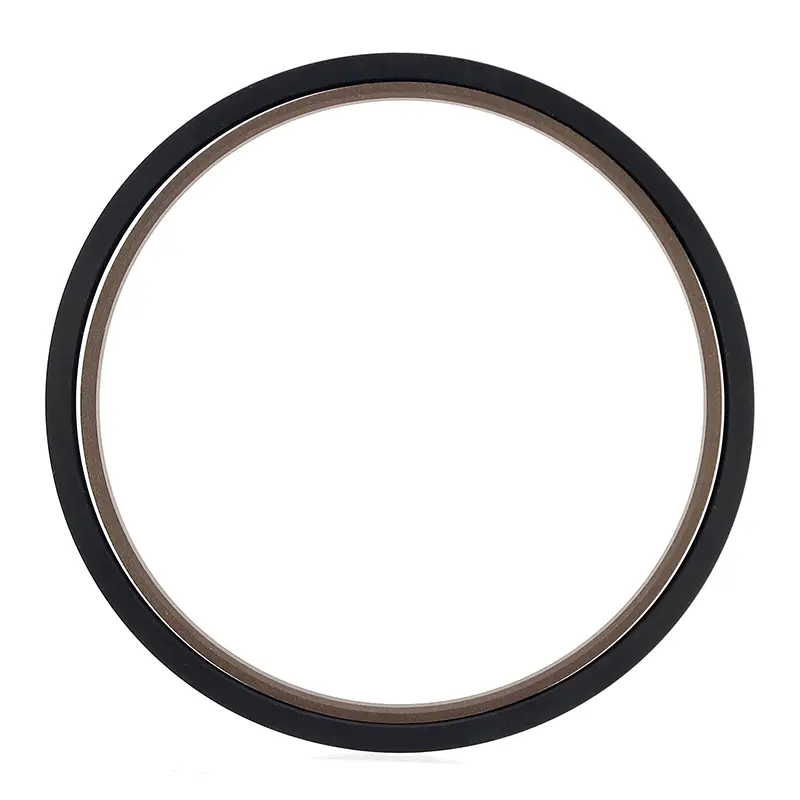

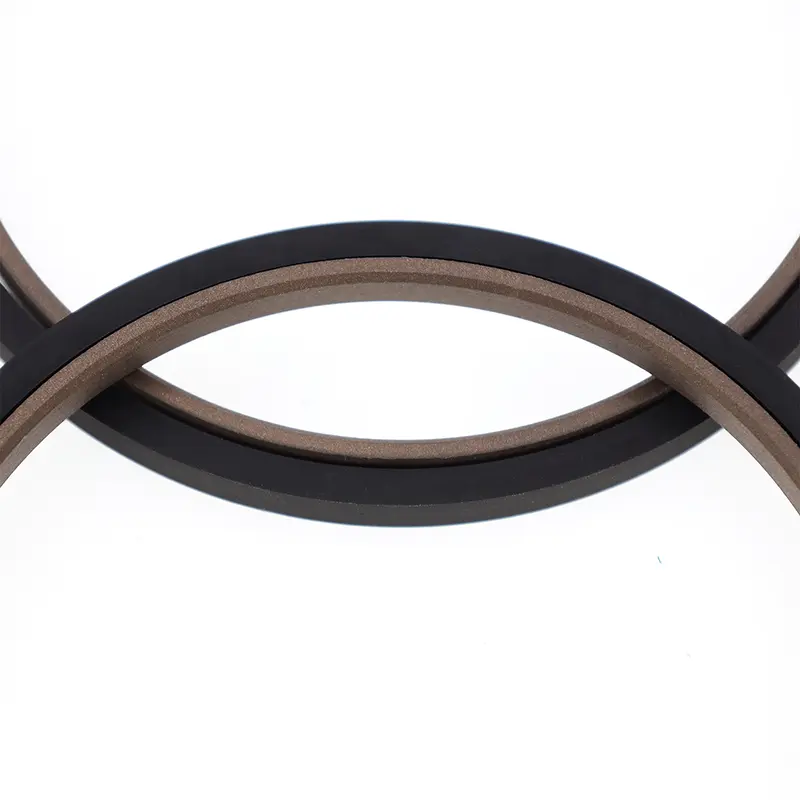

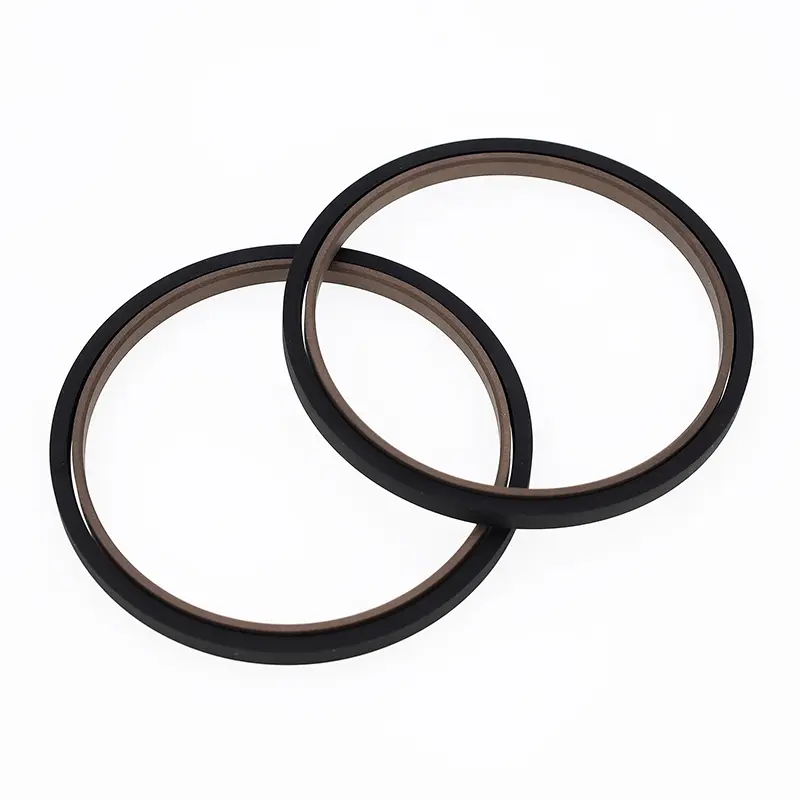

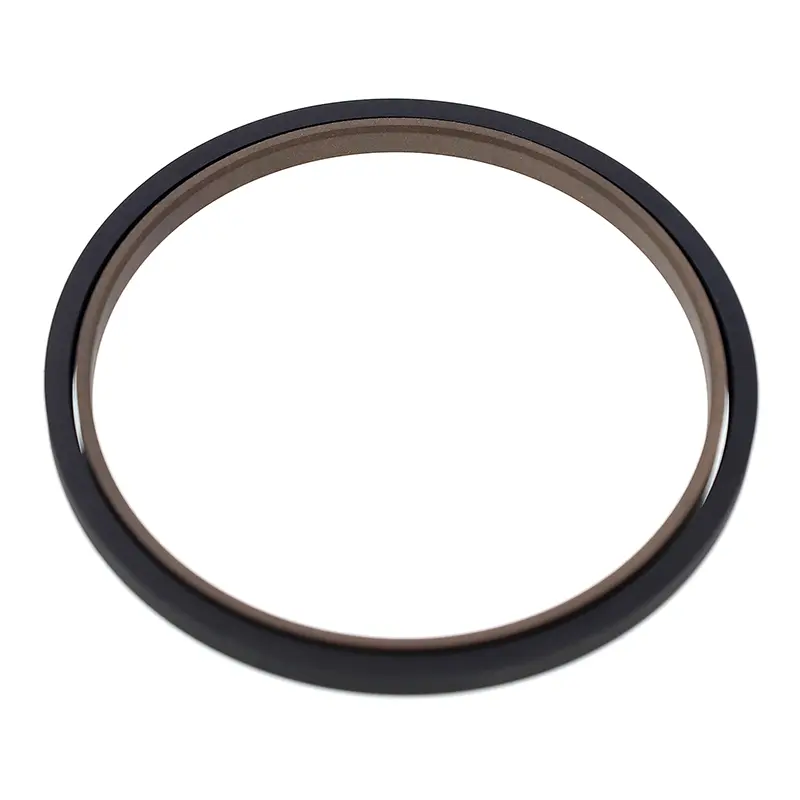

पिस्टन रॉड्ससाठी आयताकृती संयोजन सीलमध्ये PTFE भरलेली आयताकृती सीलिंग रिंग आणि आयताकृती रबर रिंग असते. हे हायड्रॉलिक आणि वायवीय ऍप्लिकेशन्सच्या परस्परसंबंधात द्विदिशात्मक दाब सीलिंगसाठी योग्य आहे. आयताकृती रिंग रेडियल फोर्स प्रदान करते आणि सील रिंग परिधान करण्यासाठी भरपाई देते. 30 मिमी पेक्षा कमी व्यास असलेल्या रॉडसाठी, स्प्लिट (ओपन) ग्रूव्ह डिझाइन वापरावे.
वैशिष्ट्ये:
1. कमी घर्षण, कमी सुरुवातीचा प्रतिकार, गुळगुळीत हालचाल, समान गतिमान आणि स्थिर घर्षण, आणि रांगणे नाही;
2. हायड्रॉलिक आणि वायवीय ऍप्लिकेशन्ससाठी दुहेरी-उद्देशीय सील, द्विदिश दाब सीलिंगसाठी योग्य;
3. दीर्घ सेवा जीवन, तेल-मुक्त स्नेहनसाठी योग्य;
4. सोपी स्थापना आणि देखभालीसाठी कॉम्पॅक्ट डिझाइन.
लागू ऑपरेटिंग अटी (अत्यंत मूल्ये एकाच वेळी दिसू नये)
|
दबाव एमपीए |
तापमान ℃ |
गती मी/से |
मध्यम |
एक्सट्रूजन गॅप एसकमाल |
|
≤40 |
-35~+100 (जुळणारी आयताकृती रिंग NBR) |
≤4 |
खनिज-आधारित हायड्रॉलिक तेल, ज्वालारोधक द्रवपदार्थ (HFA/HFB), पाणी, वायू इ. |
0.4 (~25MPA) |
|
-20~+200 (जुळणारी आयताकृती रिंग FKM) |
0.2 (~40MPA) |
साहित्य निवड
1. उपलब्ध आयताकृती साहित्य: R01 नायट्रिल रबर (NBR), RO2 फ्लोरोरुबर (FKM), इ.
2. सीलिंग रिंग साहित्य: PTFE2, PTFE3, PTFE4 (सामग्रीचे वर्णन पहा).
ऑर्डरिंगचे उदाहरण

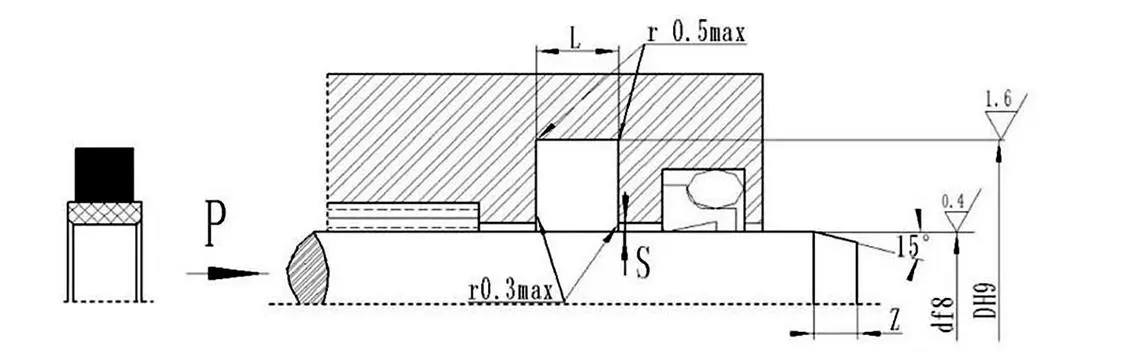

ऑर्डर मॉडेल SPN-d*DL-PTFE3-R01: रॉड व्यास*खोबणी तळाचा व्यास*खोबणी रुंदी
SPN मॉडेल PTFE3 - सुधारित PTFE मटेरियल कोड R01 - आयताकृती रिंग मटेरियल कोड
