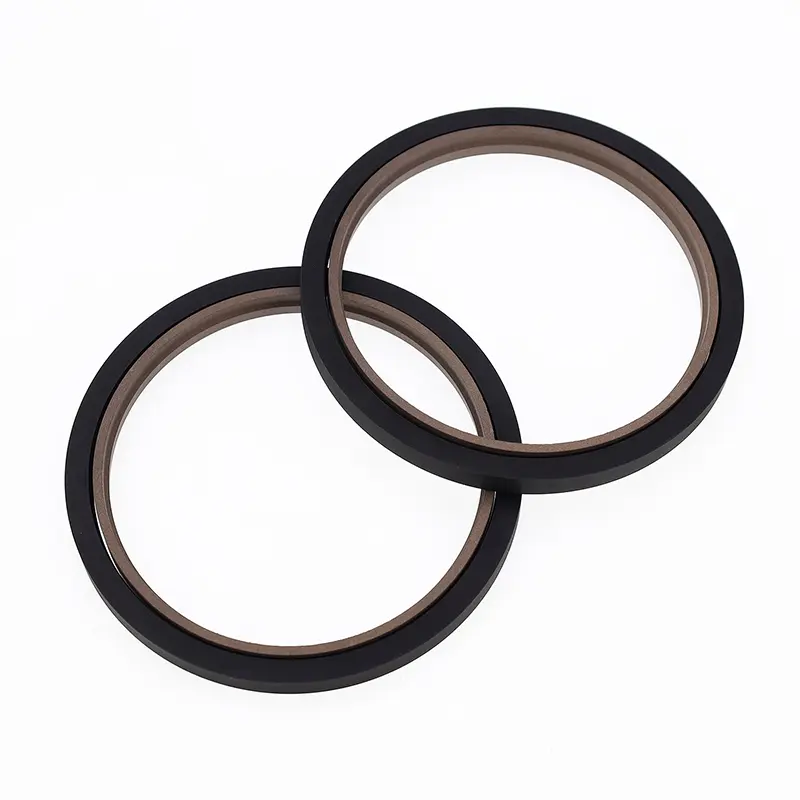

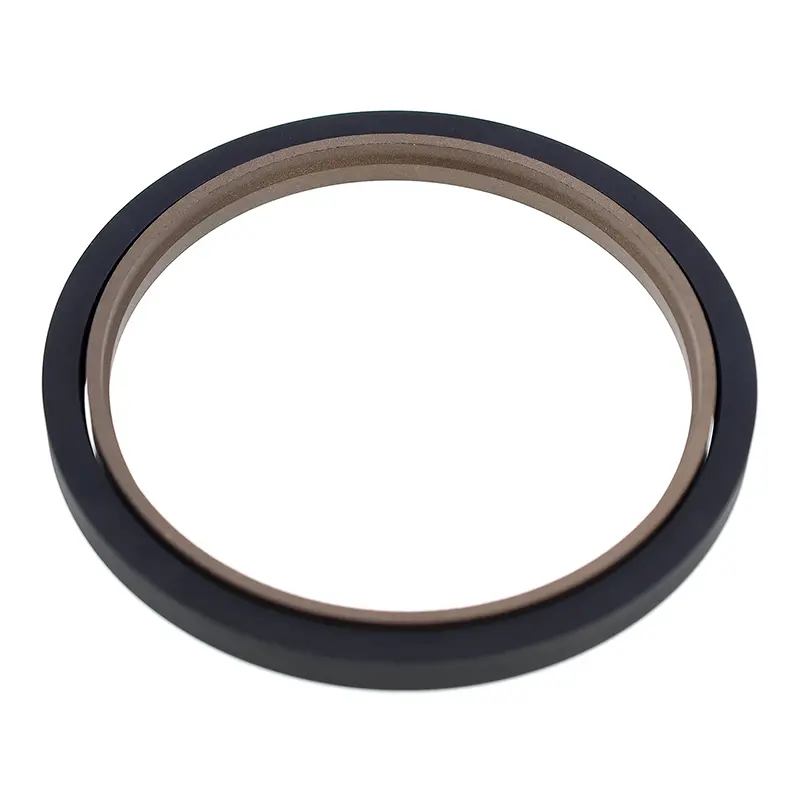

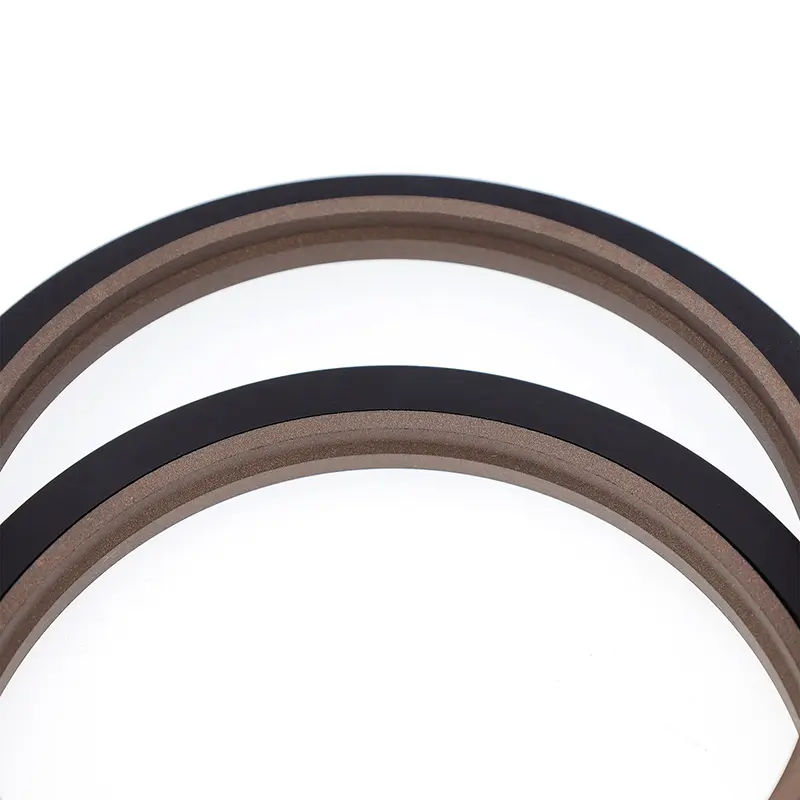

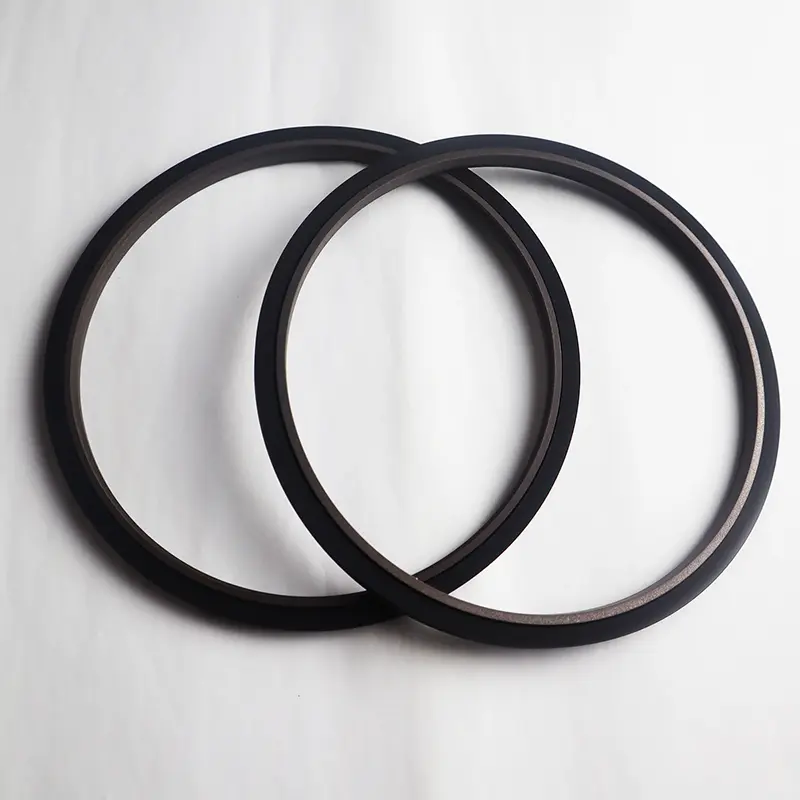

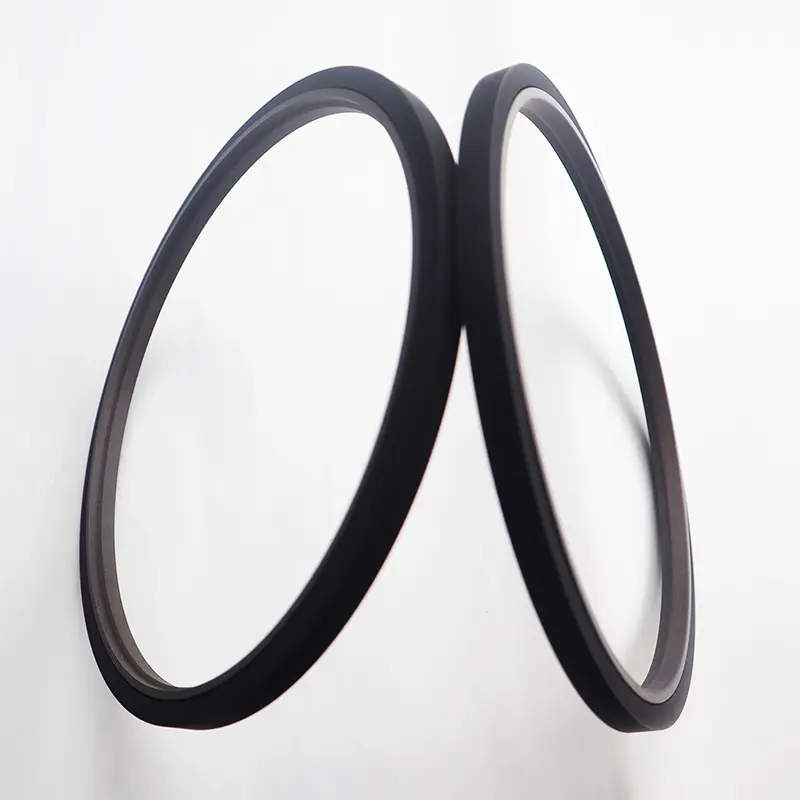

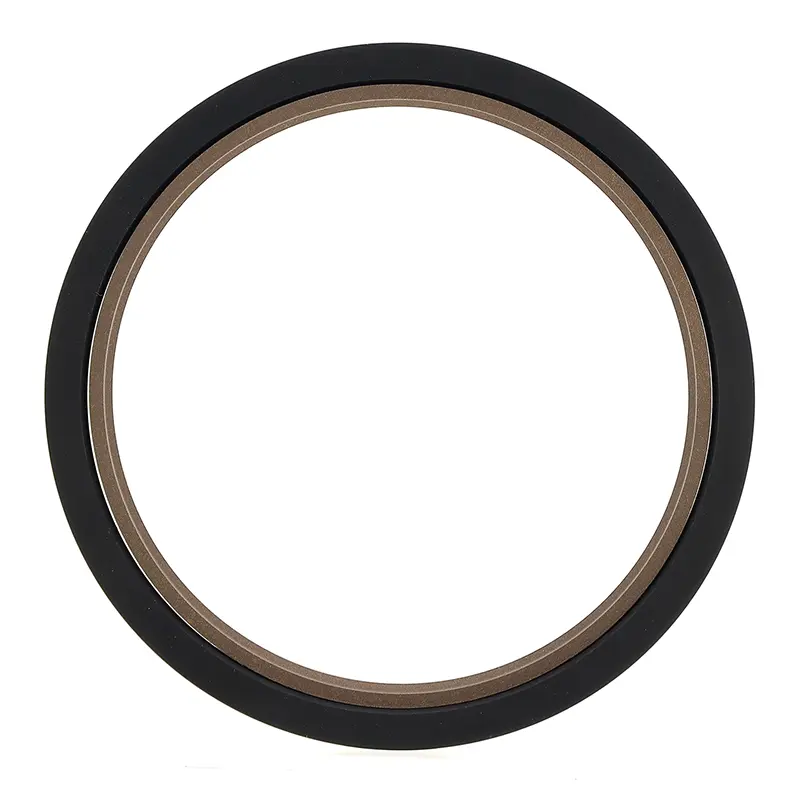

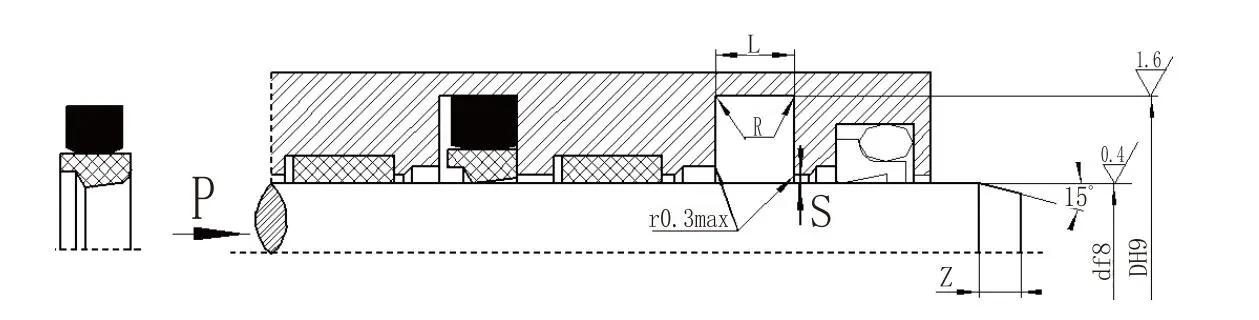

हेवी-ड्यूटी पिस्टन रॉड स्टेप सील्स (स्टेप सील्स) मध्ये PTFE भरलेली स्टेप केलेली सील रिंग आणि आयताकृती रबर रिंग असते. रेसिप्रोकेटिंग हायड्रॉलिक ऍप्लिकेशन्समध्ये ते दिशाहीन दाब सीलिंगसाठी योग्य आहेत. आयताकृती रिंग रेडियल फोर्स प्रदान करते आणि सील रिंग परिधान करण्यासाठी भरपाई देते. ते सामान्यतः मार्गदर्शक रिंगच्या संयोगाने वापरले जातात. 30 मिमी पेक्षा कमी व्यास असलेल्या रॉडसाठी स्प्लिट (खुले) खोबणी वापरावीत. ते सामान्यतः हेवी-ड्यूटी हायड्रॉलिक उपकरणांमध्ये वापरले जातात.
वैशिष्ट्ये:
1. कमी घर्षण, कमी सुरुवातीचा प्रतिकार, गुळगुळीत हालचाल, समान गतिमान आणि स्थिर घर्षण, आणि रांगणे नाही;
2. दबाव आणि कठोर परिस्थितीत उच्च दाब स्थिरता;
3. दीर्घ सेवा जीवन, तेल-मुक्त सीलसाठी योग्य;
4. कमी स्निग्धता माध्यम जसे की पाणी सील करण्यासाठी योग्य.
लागू ऑपरेटिंग अटी (अत्यंत मूल्ये एकाच वेळी दिसू नये)
|
दबाव एमपीए |
तापमान ℃ |
गती मी/से |
मध्यम |
|
≤60 |
-35~+100 (ओ-रिंग एनबीआरशी जुळणारे) |
≤6 |
खनिज-आधारित हायड्रॉलिक तेल, ज्वालारोधक द्रव (HFA/HFB), पाणी इ. |
|
-20~+200 (ओ-रिंग एफकेएमशी जुळणारे) |
साहित्य निवड
1. उपलब्ध आयताकृती रिंग साहित्य: R01 नायट्रिल रबर (NBR), R02 फ्लोरोरुबर (FKM), इ.
2. सीलिंग रिंग साहित्य: PTFE2, PTFE3, PTFE4, PU, इ. (सामग्रीचे वर्णन पहा).
ऑर्डरिंगचे उदाहरण
ऑर्डर मॉडेल: RC12 - 40 x 55 x 7.5 मिमी - PTFE3 - RO1 मॉडेल - रॉड व्यास x खोबणी व्यास x चर रुंदी; PTFE3 - सुधारित PTFE मटेरियल कोड; R01 - आयताकृती रिंग मटेरियल कोड
