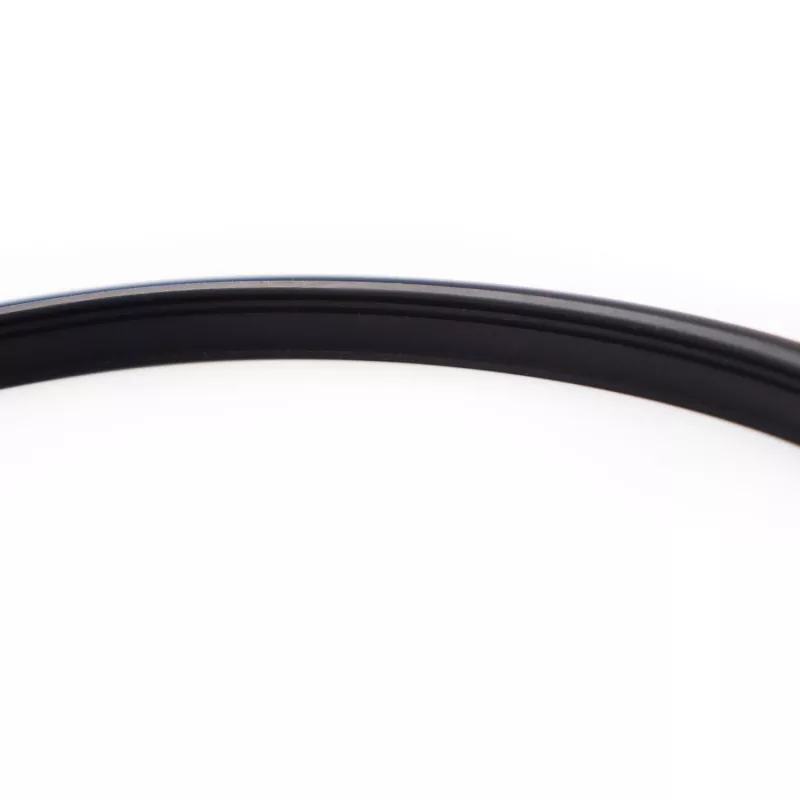

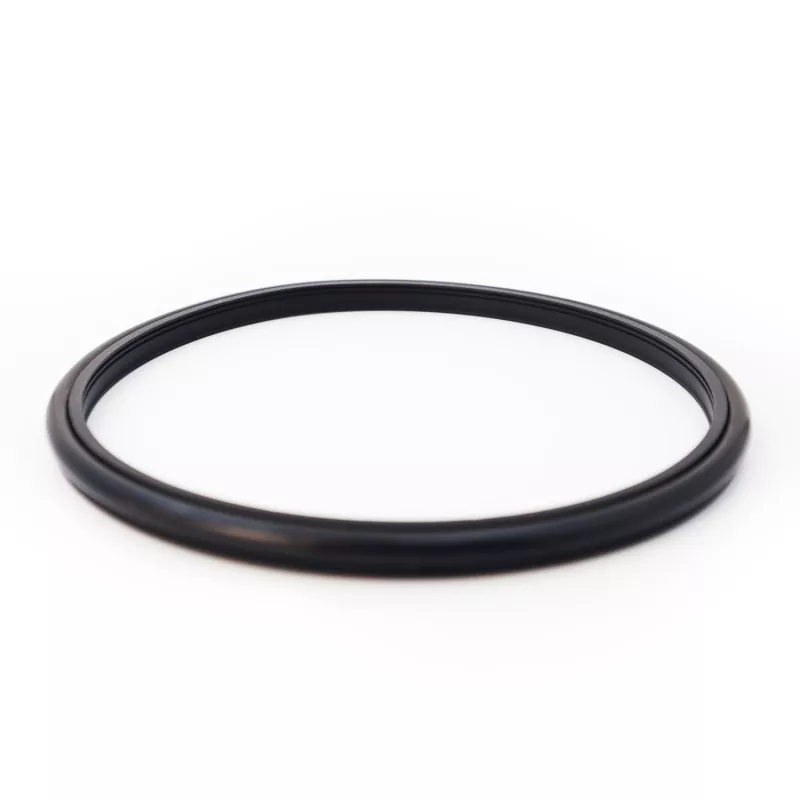

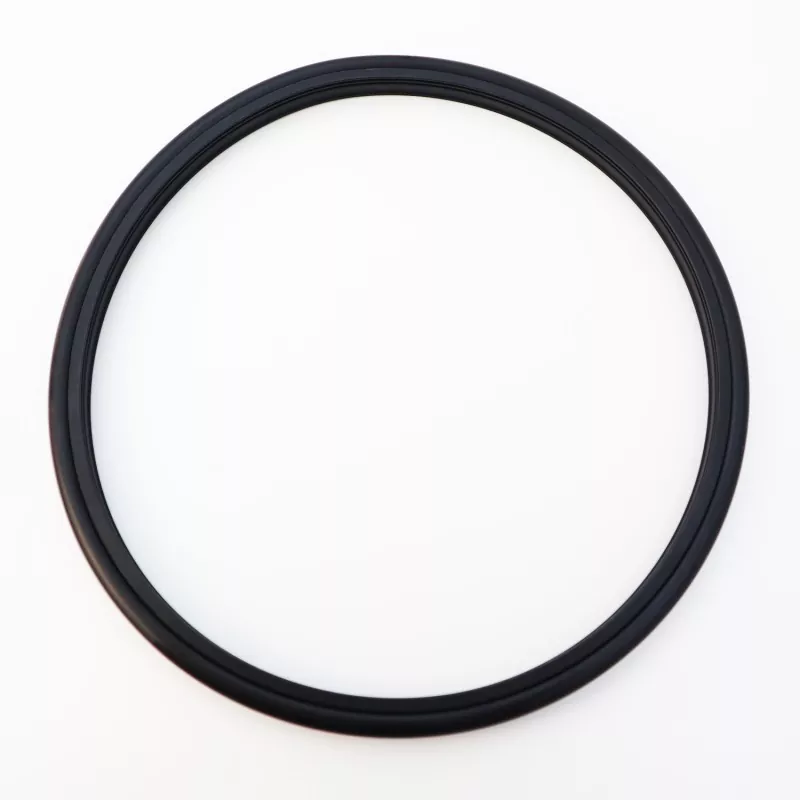

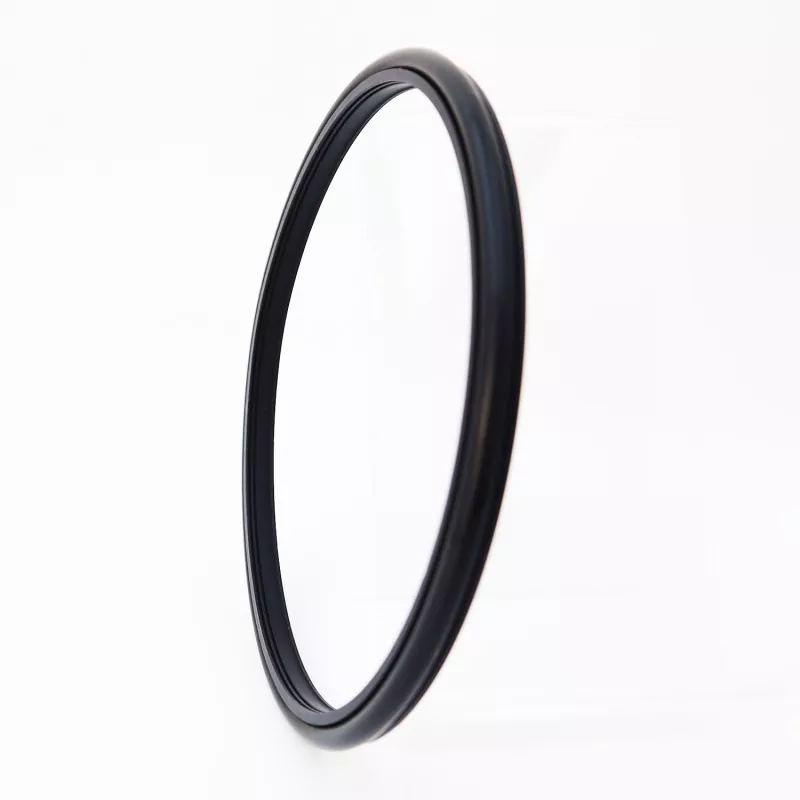

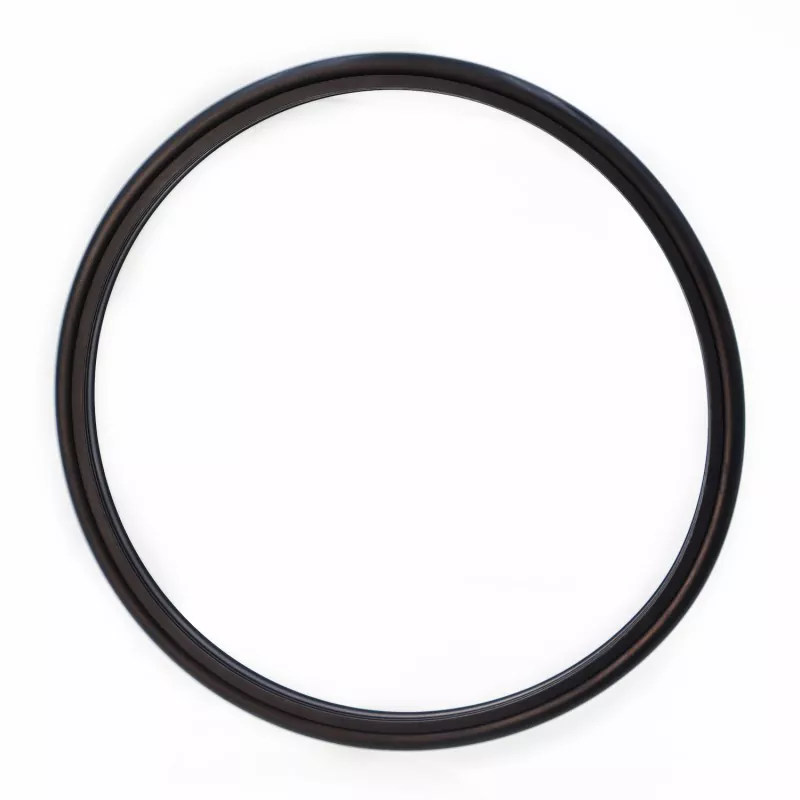

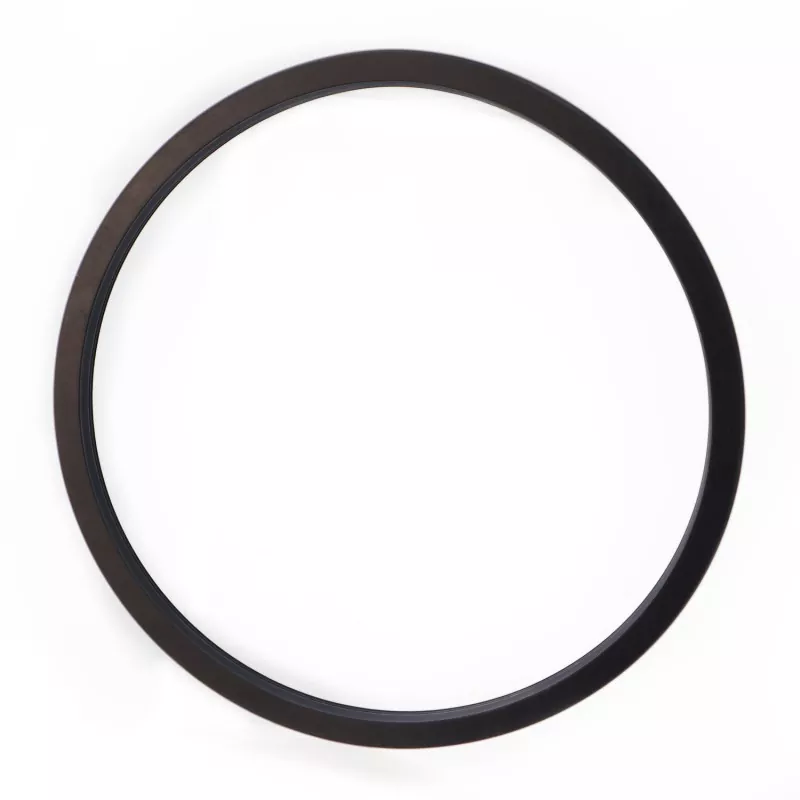

RC2061 रीइनफोर्स्ड टूथेड कॉम्बिनेशन सील (सिमेंट स्लरी सीलिंगसाठी डिझाइन केलेले) मध्ये उच्च-कार्यक्षमता अभियांत्रिकी प्लास्टिक आणि रबर ओ-रिंगपासून बनविलेले खास डिझाइन केलेले दात असलेले सीलिंग रिंग असते; हे हायड्रॉलिक रेसिप्रोकेटिंग आणि रोटरी ऍप्लिकेशन्समध्ये दिशाहीन सीलिंगसाठी योग्य आहे. त्याची ऑप्टिमाइझ केलेली ओठांची जाडी सिमेंट स्लरी आणि चिखलाच्या अशुद्धतेमुळे होणारी धूप रोखते, विश्वसनीय सीलिंग आणि कमी घर्षण सुनिश्चित करते आणि कमीतकमी स्थापनेची जागा आवश्यक असते. डिझाइन सुलभ असेंब्ली आणि देखभाल सुलभ करते आणि माध्यमातील कणांमुळे होणारे जलद सील ऱ्हास प्रभावीपणे कमी करते.
हे प्रामुख्याने प्लंजर पंप, मड पंप, स्क्रू ड्रिलिंग टूल्स, ड्रिलिंग रिग्स, ऑइल एक्सप्लोरेशन इक्विपमेंट्स आणि काँक्रीट मिक्सिंग प्लांट्स सारख्या ऍप्लिकेशन्समध्ये वापरले जाते. मुख्य वैशिष्ट्यांमध्ये दीर्घ सेवा आयुष्य, कमी घर्षण, उत्कृष्ट सीलिंग कार्यप्रदर्शन, कॉम्पॅक्ट फूटप्रिंट आणि स्थापना आणि देखभाल सुलभतेचा समावेश आहे.
चिखल सारखी माध्यमे सील करण्यासाठी वापरल्यास, दोन (किंवा अधिक) सीलिंग घटकांमध्ये स्नेहन ग्रीस इंजेक्ट करण्याची शिफारस केली जाते.
मर्यादा मूल्ये एकाच वेळी येऊ नयेत.
|
दाब (MPa) |
तापमान (°C) |
गती (m/s) |
मध्यम |
|
|
परस्पर गती |
रोटेशनल गती |
|||
|
≤१०० |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
≤2 |
पाणी, चिखल, कच्चे तेल, हायड्रॉलिक तेल, इमल्शन |
|
-20 ते +200 (एफकेएम ओ-रिंगसह) |
||||
1. सुसंगत ओ-रिंग सामग्रीमध्ये हे समाविष्ट आहे: RO1 नायट्रिल रबर (NBR), RO2 फ्लूरोइलास्टोमर (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE4; इतर उपलब्ध सामग्रीमध्ये PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, इ.
ऑर्डर मॉडेल: RC2061-80*91.7*7.6-PTFE4-R01 (मॉडेल - शाफ्ट व्यास * चर व्यास * चर रुंदी - साहित्य कोड)
निर्दिष्ट श्रेणीमध्ये कोणत्याही आकारात उपलब्ध.
|

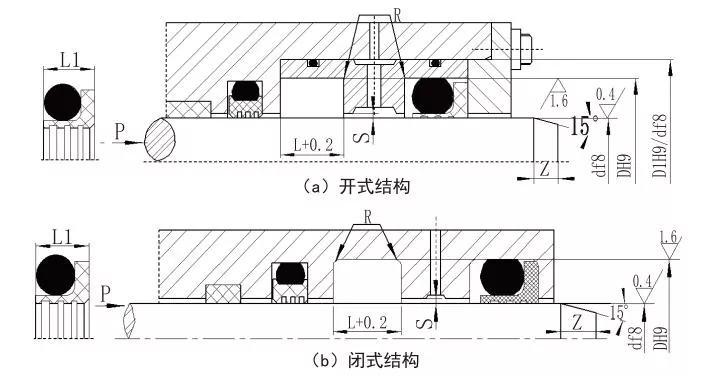

शाफ्ट व्यास श्रेणी मानक प्रकार d f8 RC2061 |
शाफ्ट व्यास श्रेणी हेवी-ड्युटी d f8 RC2061-Z |
चर व्यास D H9 |
खोबणीची रुंदी L+0.2 |
सील रुंदी L1 |
कोपरा त्रिज्या Rmax |
रेडियल क्लीयरन्स Smax |
चांफर झमिन |
ओ-रिंग क्रॉस-सेक्शन व्यास |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
५~१५.९ |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
१६~३८.९ |
५~१५.९ |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
३९~१०७.९ |
१६~३८.९ |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
३९~१०७.९ |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
६७१~१६०० |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
टीप: 1. शाफ्ट व्यास ≤30 मिमी साठी, खुल्या खोबणी डिझाइनची शिफारस केली जाते.
2. रोटरी सीलिंग ऍप्लिकेशन्ससाठी, HRC ≥58 च्या शाफ्ट पृष्ठभागाची कठोरता शिफारस केली जाते.
3. 30 MPa पेक्षा जास्त दाबांसाठी, एक्सट्रूजन गॅपसाठी H8/f8 फिटची शिफारस केली जाते.
