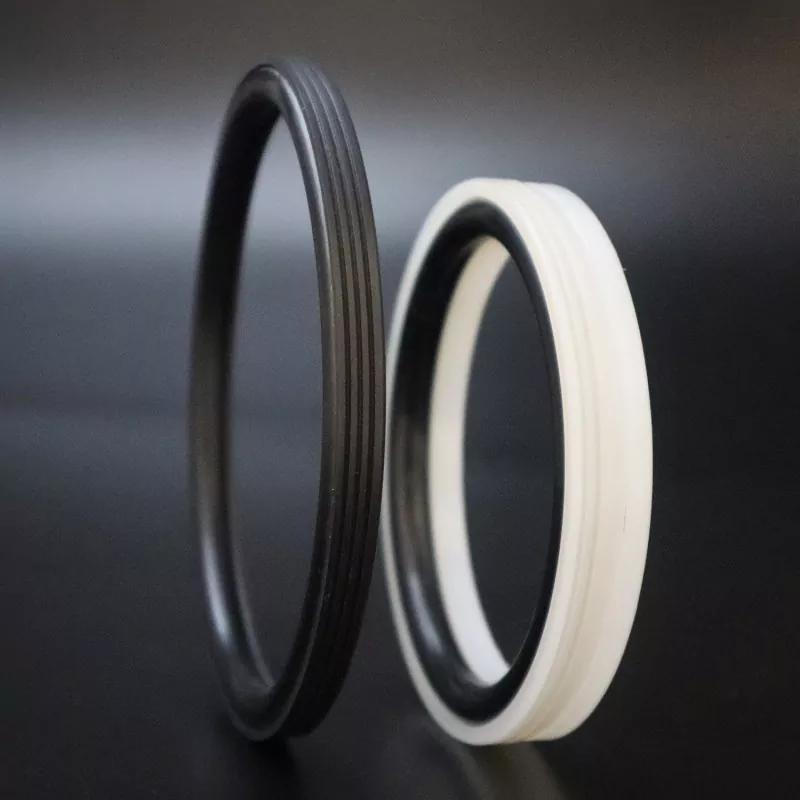

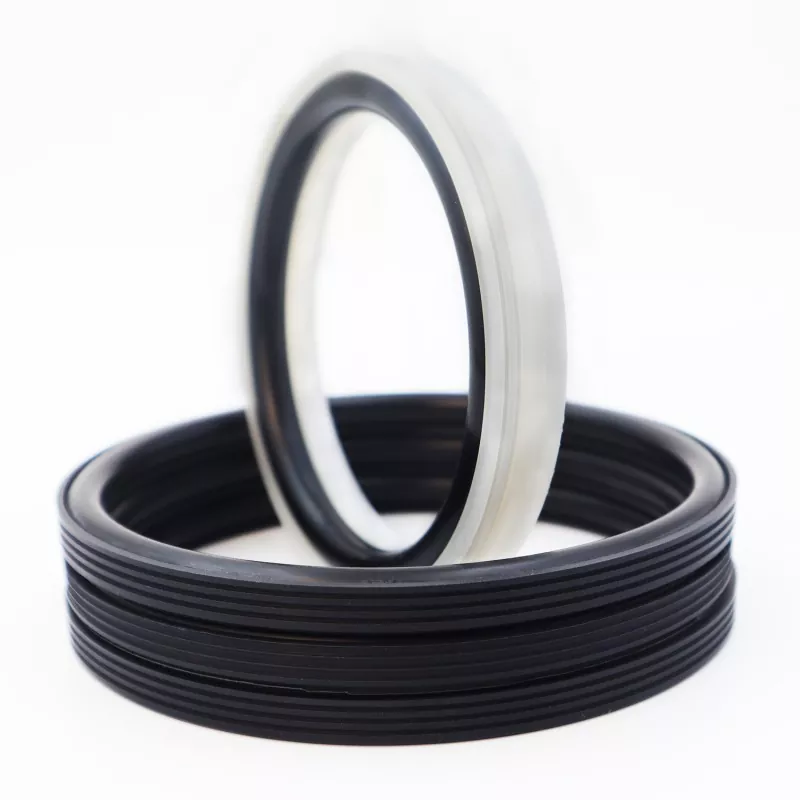

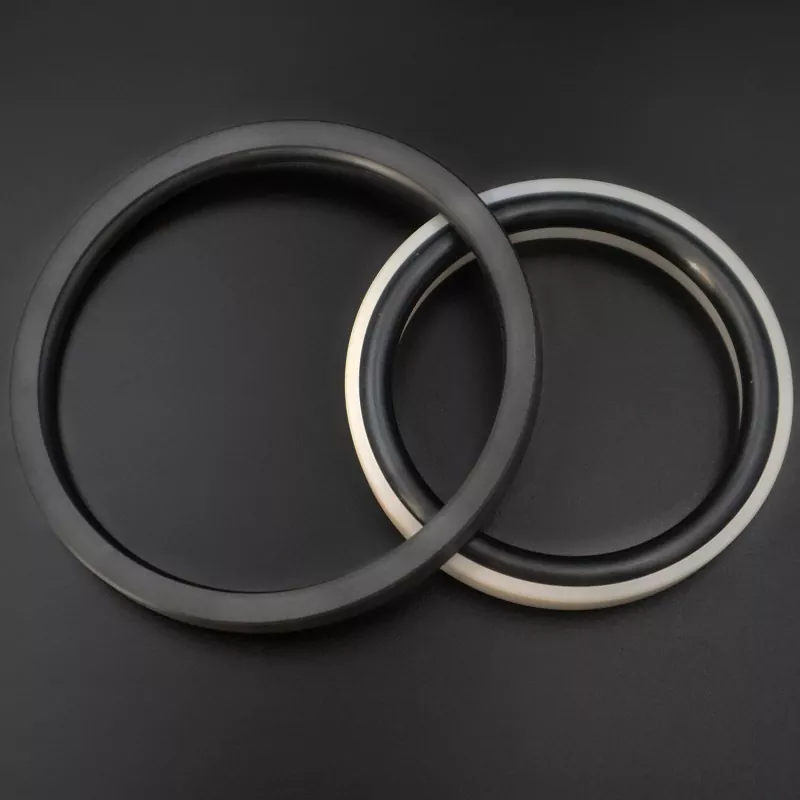

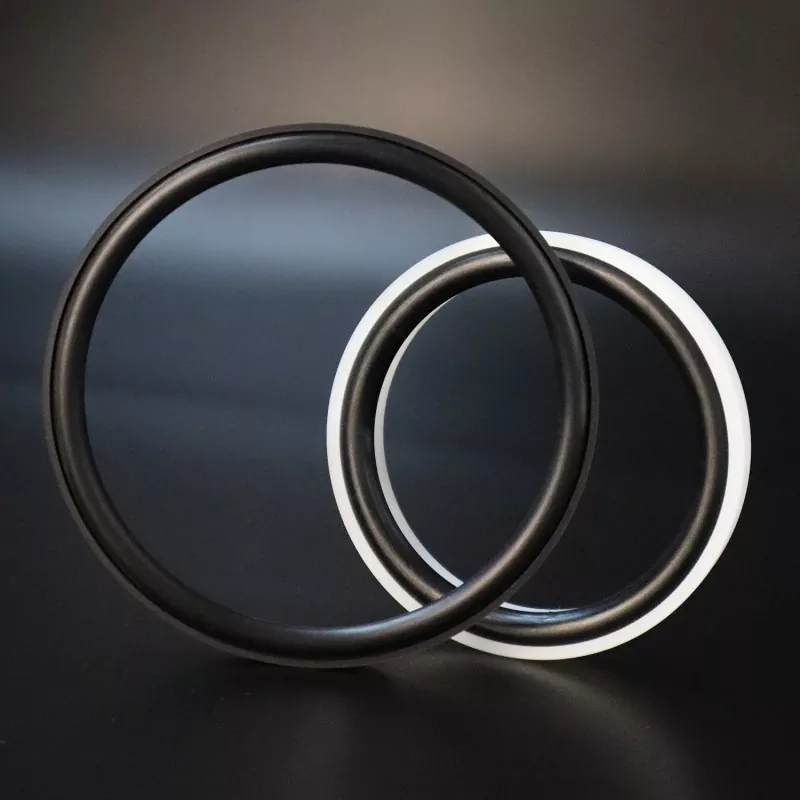

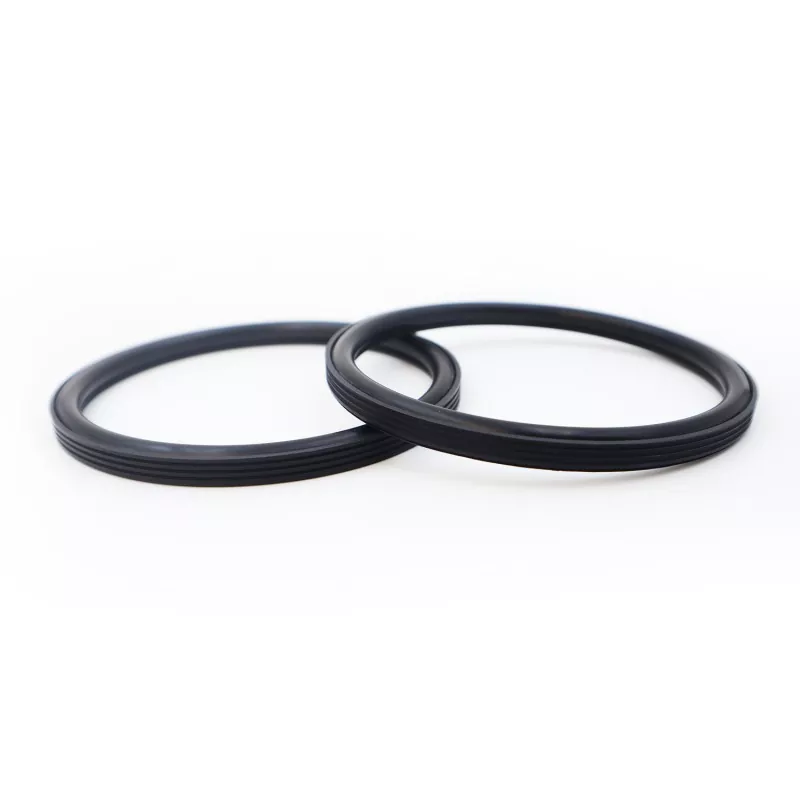

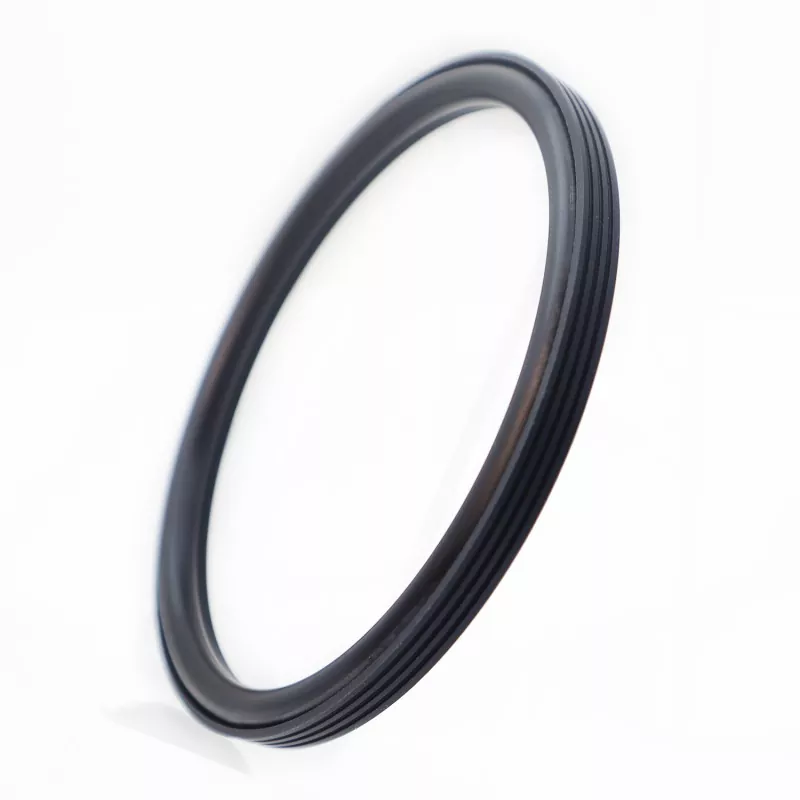

RC2062 प्रबलित दात असलेल्या पिस्टन सीलमध्ये उच्च-कार्यक्षमता अभियांत्रिकी प्लास्टिक आणि रबर ओ-रिंगपासून बनविलेले खास डिझाइन केलेले दात असलेले सीलिंग रिंग असते; हे हायड्रॉलिक रेसिप्रोकेटिंग आणि रोटरी ऍप्लिकेशन्समध्ये दिशाहीन सीलिंगसाठी योग्य आहे.
यात दीर्घ सेवा आयुष्य, कमी घर्षण, उत्कृष्ट सीलिंग कार्यप्रदर्शन, कॉम्पॅक्ट फूटप्रिंट आणि स्थापना आणि देखभाल सुलभतेची वैशिष्ट्ये आहेत. सीलिंग ओठ आणि जाडीची ऑप्टिमाइझ केलेली रचना सिमेंट स्लरीसारख्या कठोर माध्यमांच्या संपर्कात असतानाही प्रभावी सीलिंग सुनिश्चित करते.
त्याच्या कॉम्पॅक्ट एकूण संरचनेसह, ते स्थापनेसाठी जागेची आवश्यकता कमी करते आणि साइटवर सोयीस्कर असेंब्ली आणि त्यानंतरची देखभाल सुलभ करते. स्लरी-हँडलिंग ऍप्लिकेशन्समध्ये पिस्टन चेंबरसाठी हे विश्वसनीय सीलिंग सोल्यूशन म्हणून काम करते. आम्ही औद्योगिक उपकरणांच्या उत्पादकांना या उत्पादनाचे मूल्यमापन, तुलना आणि मोठ्या प्रमाणात ऑर्डर देण्यासाठी आमंत्रित करतो.
मर्यादा मूल्ये एकाच वेळी येऊ नयेत.
|
दाब (MPa) |
तापमान (°C)
|
गती (m/s) |
मध्यम |
|
|
परस्पर गती |
रोटेशनल गती |
|||
|
≤१०० |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
≤2 |
पाणी, चिखल, कच्चे तेल, हायड्रॉलिक तेल, इमल्शन |
|
-20 ते +200 (एफकेएम ओ-रिंगसह) |
||||
1. सुसंगत ओ-रिंग सामग्रीमध्ये हे समाविष्ट आहे: RO1 नायट्रिल रबर (NBR), RO2 फ्लूरोइलास्टोमर (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE4; इतर उपलब्ध सामग्रीमध्ये PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, इ.
ऑर्डर मॉडेल: RC2062-80*68.3*7.6-PTFE4-R01
मॉडेल - बोर व्यास * चर व्यास * चर रुंदी - साहित्य कोड
पॅरामीटर्समधील कोणताही आकार उपलब्ध आहे
|

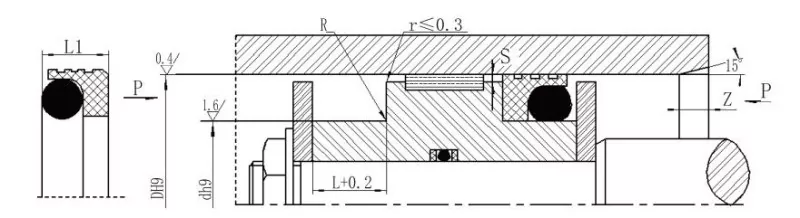

बोर आकार श्रेणी मानक प्रकार D H9 RC2062 |
बोअर रेंज हेवी-ड्युटी D H9 RC2062-Z |
चर व्यास d h9 |
खोबणीची रुंदी L+0.2 |
सील रुंदी L1 |
कोपरा त्रिज्या Rmax |
रेडियल क्लीयरन्स Smax |
चांफर झमिन |
ओ-रिंग क्रॉस-सेक्शन व्यास |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
८~१२.९ |
- |
डी-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
१३~२४.९ |
१०~१२.९ |
डी-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
२५~५१.९ |
१३~२४.९ |
डी-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
५२~१२७.९ |
२५~५१.९ |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
१२८~५००.९ |
५२~१२७.९ |
डी-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
५०१~१५०० |
१२८~५००.९ |
डी-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
टीप: 1. बोर व्यास ≤30 मिमी साठी, खुल्या चर डिझाइनची शिफारस केली जाते.
2. 30 MPa पेक्षा जास्त दाबांसाठी, एक्सट्रूजन गॅपसाठी H8/f8 फिटची शिफारस केली जाते.
