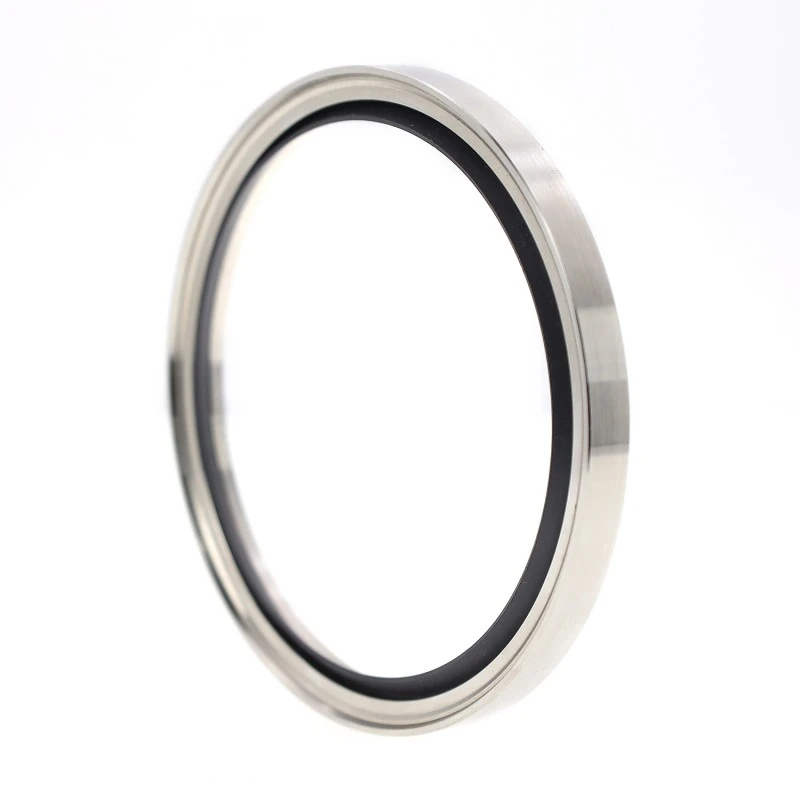

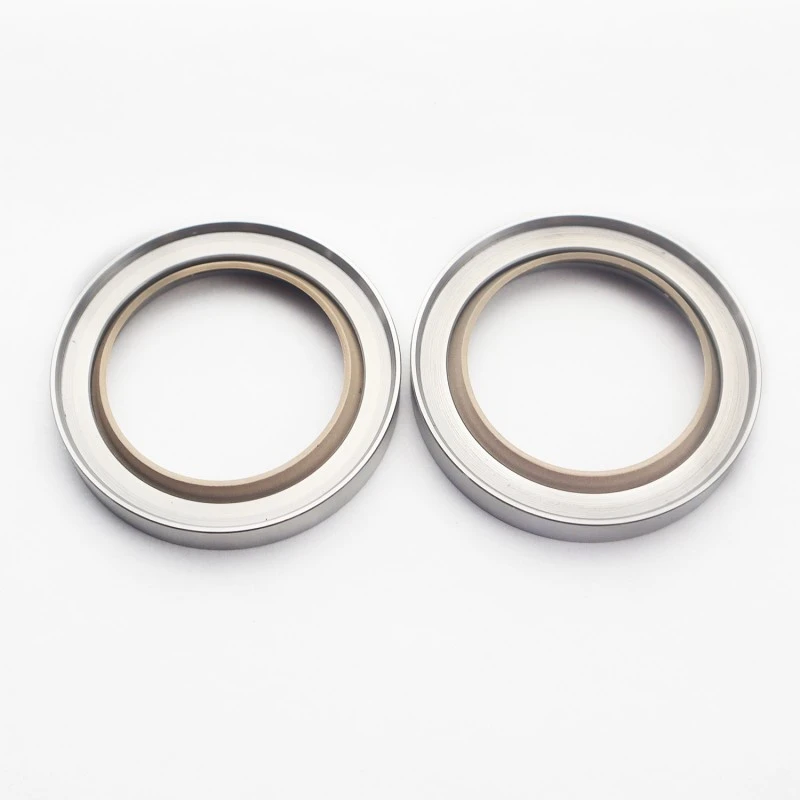

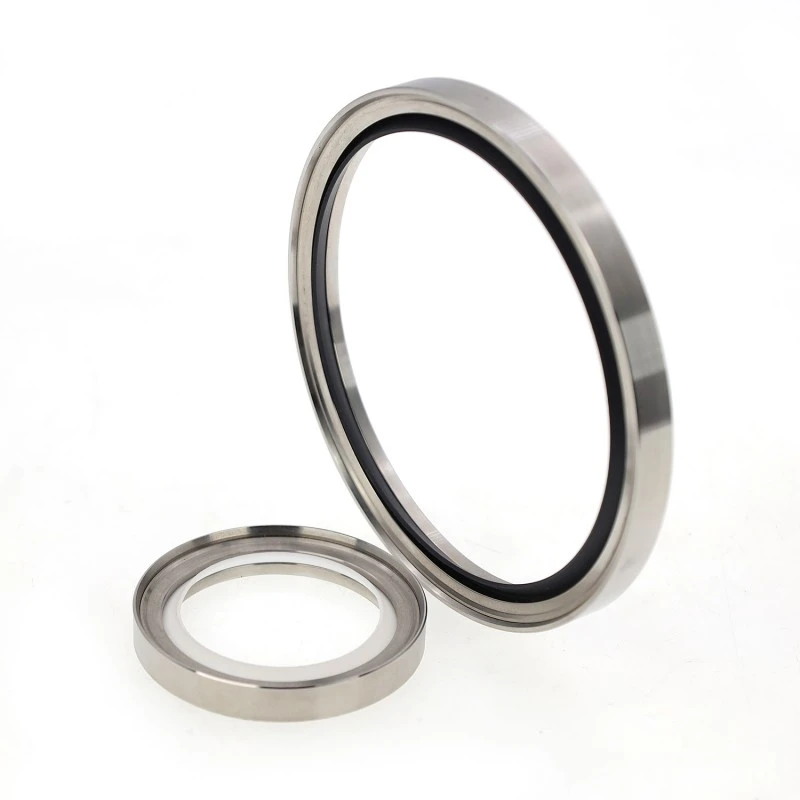

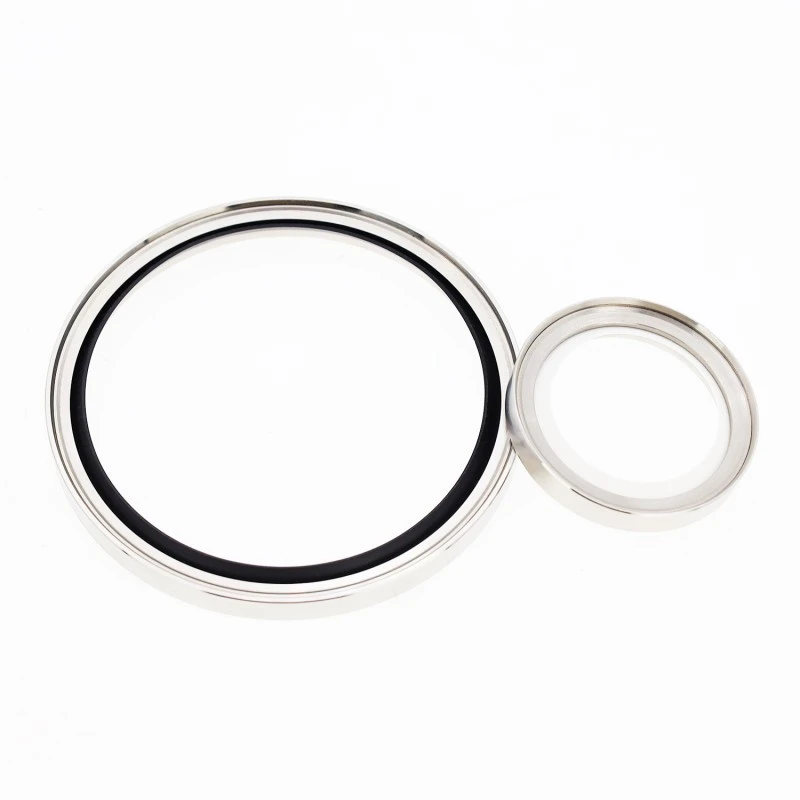

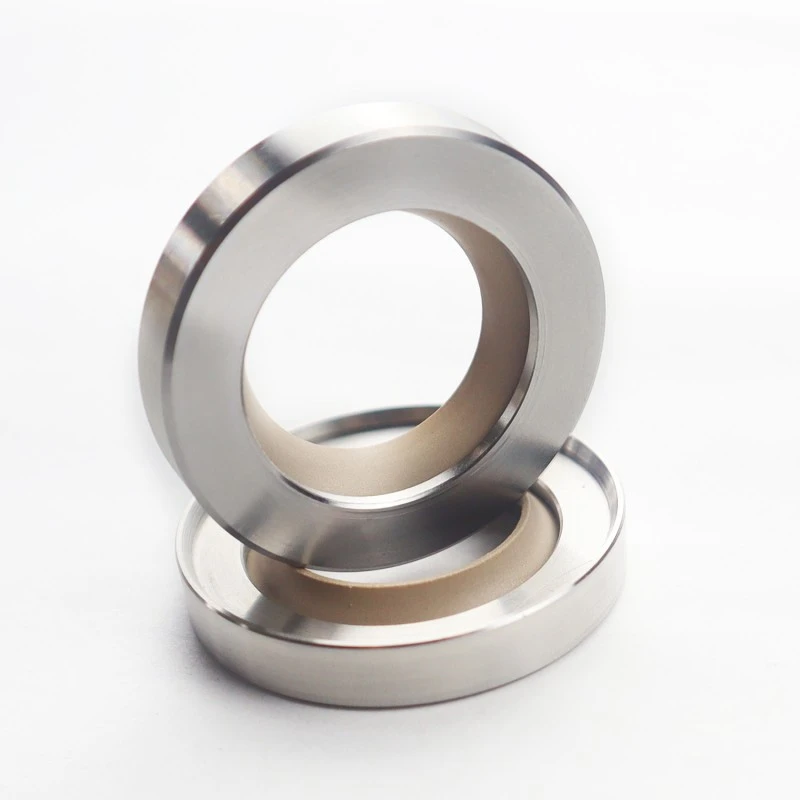

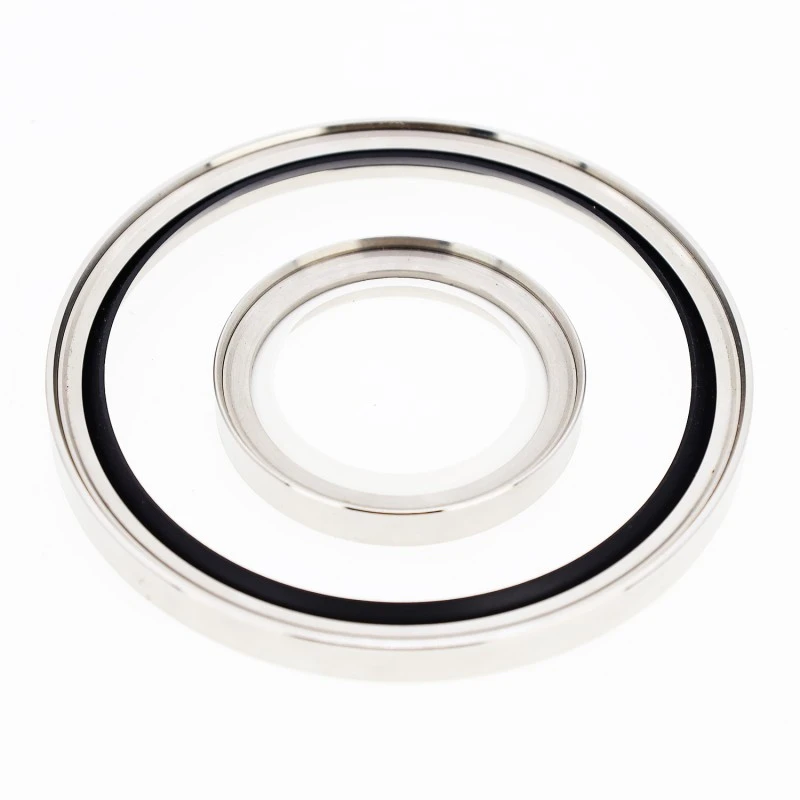

1. उत्कृष्ट रासायनिक प्रतिकार
2. विस्तृत ऑपरेटिंग तापमान श्रेणी
3. कमी-स्नेहन आणि तेल-मुक्त स्नेहनसाठी योग्य
4. किमान वीज वापरासाठी कमी घर्षण
5. उच्च रेखीय गतीसाठी योग्य
6. स्टिक-स्लिप प्रभाव नाही, प्रदीर्घ डाउनटाइम नंतर कमी प्रारंभ प्रतिकार
7. कठोर नसलेल्या फिरणाऱ्या शाफ्टसाठी योग्य (PTFE लिप सीलच्या योग्य निवडीसह)
8. उच्च-दाब अनुप्रयोगांसाठी योग्य
ठराविक ऍप्लिकेशन्समध्ये हे समाविष्ट आहे: रोटरी कॉम्प्रेसर, स्क्रू कॉम्प्रेसर, ट्रान्समिशन/गिअरबॉक्सेस, ब्लोअर्स, इंजिन, मशीन टूल्स, पंप, हायड्रॉलिक मोटर्स, सेंट्रीफ्यूज इ.
वीण पृष्ठभागांसाठी कडकपणा आवश्यकता
शिफारस केलेले कडकपणा: HRC ≥ 58. आवश्यक कठोरता अनेक घटकांवर अवलंबून असते; कमी-दाब आणि कमी-गती अनुप्रयोगांसाठी, मऊ फिरणारे शाफ्ट देखील योग्य आहेत. मऊ धातूंसाठी, PTFE6 लिप सीलची शिफारस केली जाते.
वीण पृष्ठभागांसाठी गुणवत्ता आवश्यकता Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
क्रॉस-विभागीय आकार |
मॉडेल |
दाब |
तापमान |
गती |
मध्यम |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
तेल, वायू, पाणी इ. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
तेल, वायू, पाणी इ. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
तेल, वायू, पाणी इ. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
तेल, वायू, पाणी इ. |
फ्लुइड डायनॅमिक स्पायरल रीक्रिक्युलेशन सील: आरसीएस-डी प्रकार सर्पिल रीक्रिक्युलेशन पॅटर्नसह लिप सील वापरतो, सीलिंग कार्यप्रदर्शन सुधारतो. फिरणाऱ्या शाफ्टला फक्त एकाच दिशेने फिरण्याची परवानगी आहे.

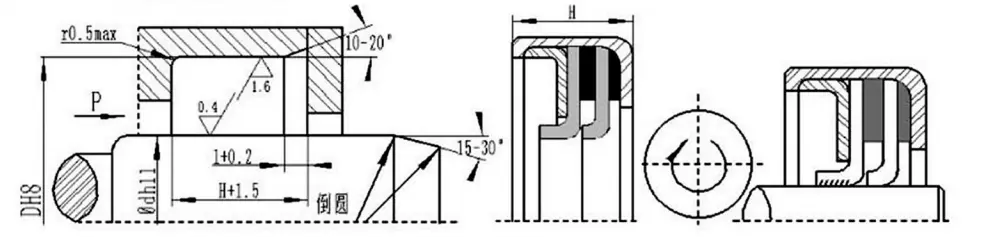

स्थापना स्थान आवश्यकता
ऑर्डरिंगचे उदाहरण: RCS-A-65×85×10 मॉडेल - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
५०*६८*८ |
७०*८५*१० |
100*120*10 |
150*180*12 |
|
७*२०*७ |
18*30*7 |
२५*४२*६ |
35*50*8 |
50*70*10 |
७०*९०*७ |
100*125*12 |
150*180*14 |
|
८*१८*७ |
18*32*6 |
२५*४२*१० |
35*52*6 |
५०*७२*७ |
७०*९०*१० |
100*125*13 |
160*185*8.5 |
|
८*२०*६ |
18*32*8 |
25*45*11 |
35*54*6 |
५०*७२*१२ |
७०*९५*१३ |
105*130*7.5 |
160*185*12 |
|
८*२२*६ |
18*35*6 |
२५*४७*६ |
35*55*11 |
५२*६८*१० |
७५*९५*७ |
105*130*12 |
160*190*15 |
|
८*२२*७ |
१८*३५*८ |
26*40*6 |
38*50*6 |
५२*७०*१० |
७५*९५*१० |
१०५*१३५*१४ |
160*200*10 |
|
10*22*6 |
19*35*6 |
२६*४२*८ |
३८*५२*८ |
५२*७५*१२ |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
१९*३५*८ |
27*47*11 |
38*58*11 |
५५*७०*७ |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
५५*७२*७ |
८०*९५*१० |
110*150*8 |
170*200*14 |
|
१२*२२*६ |
20*32*7 |
२८*४०*७ |
40*52*8 |
५५*७२*८ |
80*100*7 |
115*145*14 |
170*200*16 |
|
१२*२२*७ |
२०*३२*८ |
२८*४०*८ |
40*55*6 |
५५*७५*७ |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
१२*२४*६ |
20*35*6 |
२८*४०*९ |
40*55*7 |
५५*७५*१० |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
१२*२५*८ |
20*35*8 |
२८*४५*८ |
40*55*8 |
५५*७८*१२ |
80*105*13 |
120*145*12 |
190*215*12 |
|
१२*३२*७ |
20*40*7 |
28*48*11 |
40*58*8 |
५५*८३*७ |
८५*१०५*७.५ |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
५८*८०*१२ |
८५*१०५*१० |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
६०*७२*७ |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
६०*७५*८ |
85*110*12 |
१२५*१५०*१२ |
240*265*12 |
|
१५*२५*६ |
22*32*6 |
३०*४५*८ |
४२*६२*७ |
60*75*10 |
85*110*13 |
१२५*१५५*१४ |
240*270*8.5 |
|
१५*३०*७ |
22*35*6 |
30*50*11 |
४२*६५*१२ |
६०*८०*७ |
८५*१२०*८ |
130*150*7.5 |
260*280*10 |
|
१५*३०*७ |
22*35*8 |
३०*५२*७ |
४५*५८*७ |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
१५*३२*७ |
22*38*8 |
३२*४४*८ |
४५*६२*१० |
६०*८२*१२ |
90*110*10 |
130*160*14 |
३००*३३०*१५ |
|
१५*३२*८ |
22*42*11 |
३२*४७*६ |
४५*६५*७ |
६०*८५*८ |
90*110*12 |
१३५*१६०*१२ |
300*340*20 |
|
१५*३५*६ |
24*40*6 |
३२*४७*८ |
४५*६५*८ |
६०*८५*१० |
90*115*10 |
१३५*१६५*१४ |
|
|
16*26*7 |
24*40*7 |
३२*४८*७ |
४५*६५*१० |
६२*८५*७ |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
४७*६२*७ |
६२*८५*१० |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
३२*५२*६ |
४८*६५*१० |
६२*८५*१२ |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
२५*३७*६ |
32*52*11 |
48*70*12 |
६५*८५*१० |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
२५*३८*८ |
34*54*11 |
५०*६५*७ |
६५*९०*७ |
९५*१२०*१२ |
140*170*15 |
|
|
१७*३५*७ |
२५*४०*७ |
35*47*6 |
५०*६५*८ |
६५*९०*१२ |
९५*१२०*१३ |
140*180*12 |
|
|
१७*३५*८ |
२५*४०*८ |
35*47*8 |
५०*६८*७ |
६५*९५*१३ |
100*120*7.5 |
150*180*8.5 |
|
कृपया आमच्या कंपनीशी संपर्क साधा; RC2057 मॉडेल कमाल 1600mm लांबीची उत्पादने देते.
PTFE तेल सील प्रतिष्ठापन मार्गदर्शक
1. तेल सील आणि सर्व स्थापना भाग स्वच्छ आणि वंगण घालणे;
2. स्थापनेपूर्वी, ऑइल सील शाफ्टच्या समान व्यासासह गुळगुळीत शाफ्टवर बसवावे जेणेकरून जास्त घट्ट होणे आणि इंस्टॉलेशन अयशस्वी होऊ नये आणि प्रारंभिक ऑपरेशन दरम्यान जास्त गरम होऊ नये;
3. स्थापनेपूर्वी, बाह्य व्यासावर गळती रोखण्यासाठी तेल सीलच्या बाह्य परिघाला आणि शेवटच्या चेहऱ्यावर सीलेंट (जसे की लोकटाइट 601 किंवा 641) लावा;
4. PTFE ऑइल सील ओठ शाफ्टवर बसवताना, PTFE ऑइल सील ओठ थ्रेड्स, की-वे इत्यादींपासून सीलिंग ओठांना नुकसान टाळण्यासाठी संरक्षित केले पाहिजे;
5. ओठांचे नुकसान होण्यापासून संरक्षण करण्यासाठी PTFE ऑइल सील स्थापित करण्यासाठी मार्गदर्शक स्लीव्हचा वापर केला पाहिजे. गाईड स्लीव्हला मार्गदर्शक टोकाला 15-डिग्री टॅपर अँगल असतो आणि दुस-या टोकाला आतील भोक हे शाफ्टवर सरकणारे असते. मार्गदर्शक स्लीव्हचा बाह्य व्यास शाफ्ट व्यास + 1 मिमी आहे, एक गुळगुळीत पृष्ठभाग आणि गोलाकार कडा. PTFE ऑइल सीलच्या स्थापनेसाठी आकृती 1 पहा;
6. मार्गदर्शक आस्तीन सामग्री कठोर प्लास्टिक असण्याची शिफारस केली जाते;
7. ऑइल सील स्थापित केल्यानंतर, ते क्लॅम्पिंग डिव्हाइससह निश्चित केले जाणे आवश्यक आहे आणि बाह्य परिघ आणि शेवटच्या चेहऱ्यावर सीलंटसह सीलबंद करणे आवश्यक आहे. PTFE ऑइल सील निश्चित करण्यासाठी आकृती 2 पहा.

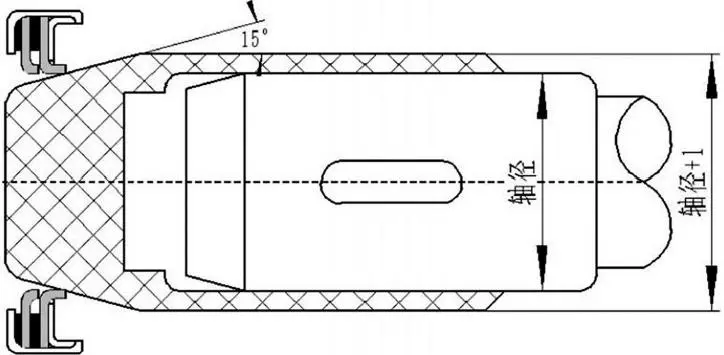

आकृती 1. PTFE ऑइल सीलची स्थापना.

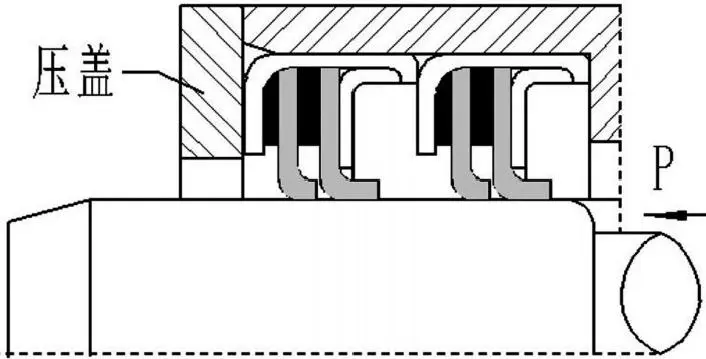

आकृती 2. पीटीएफई ऑइल सीलचे फिक्सिंग.
