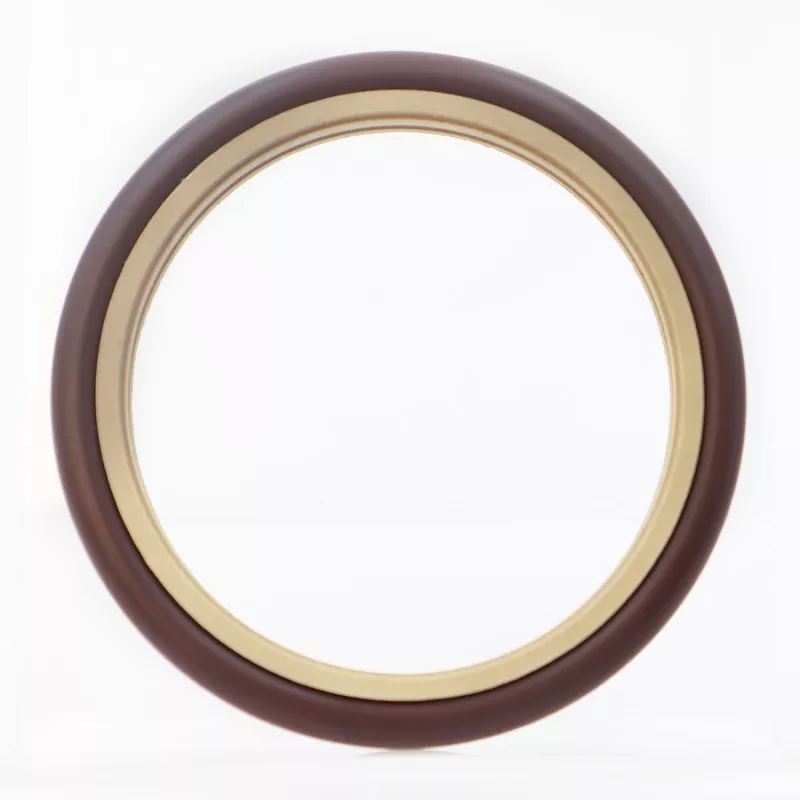

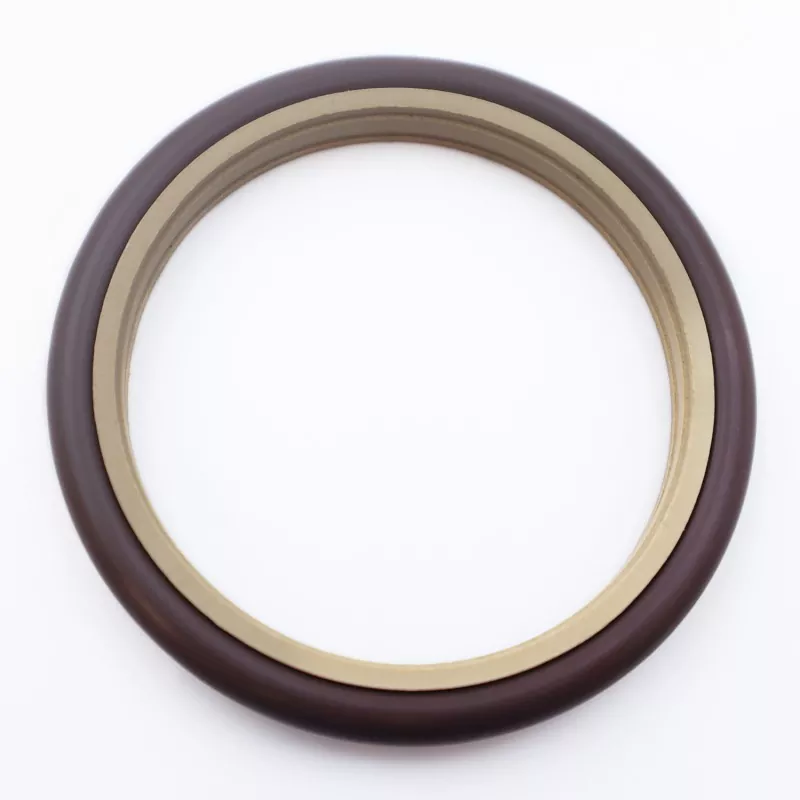

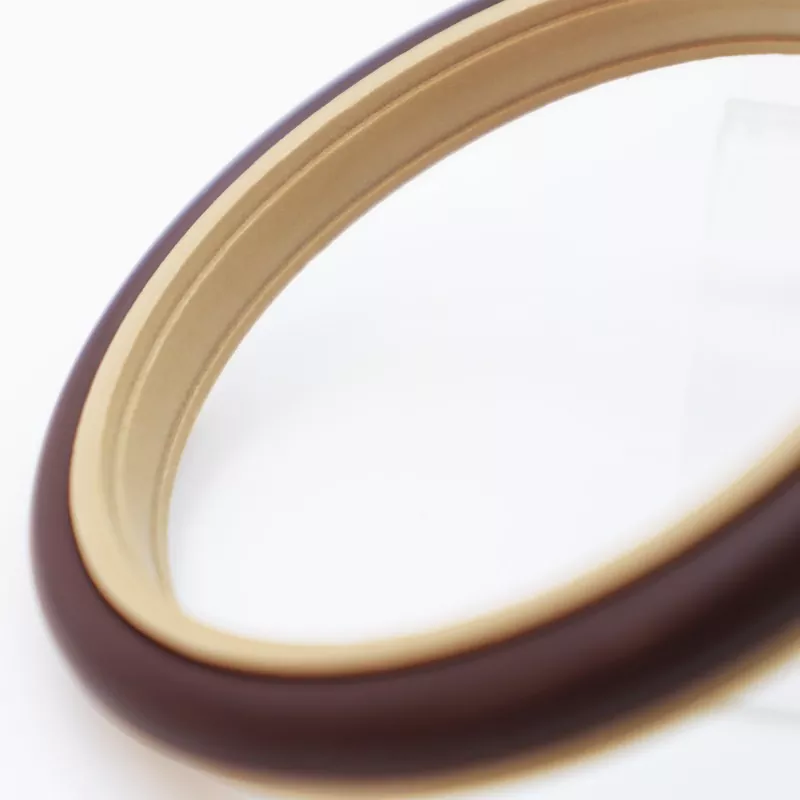

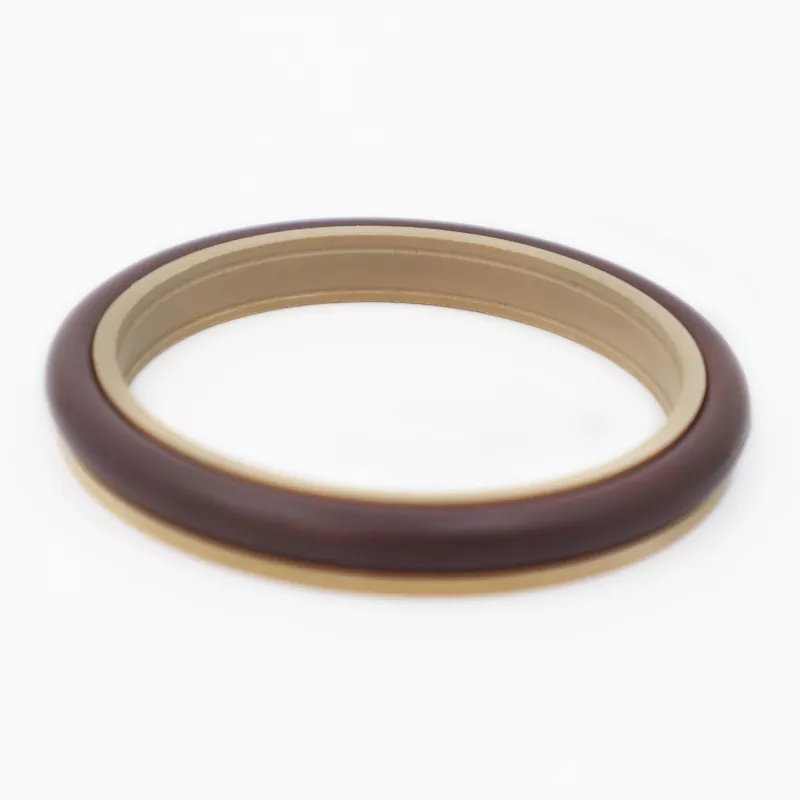

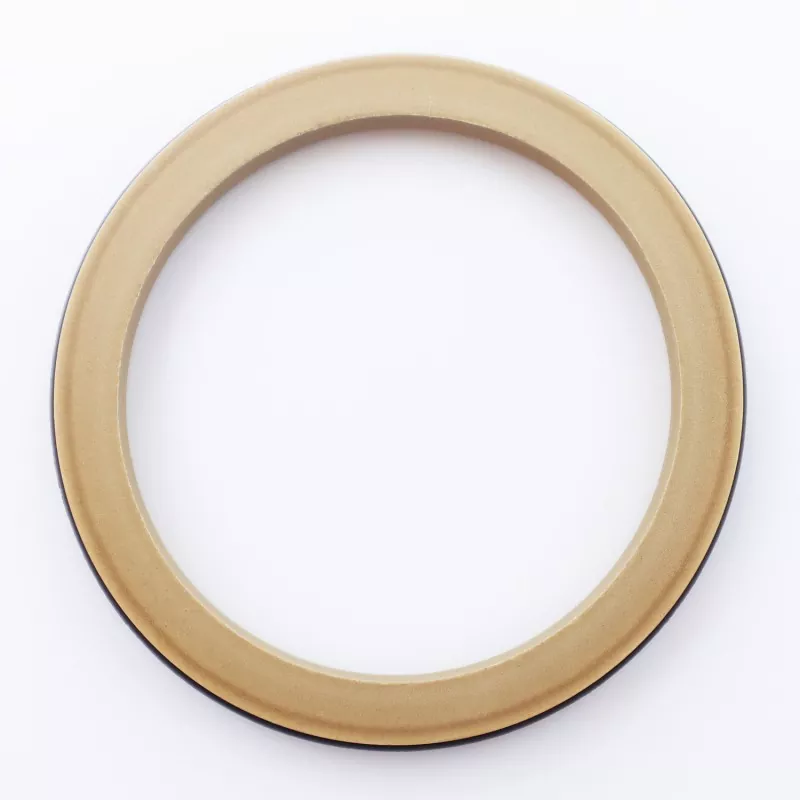

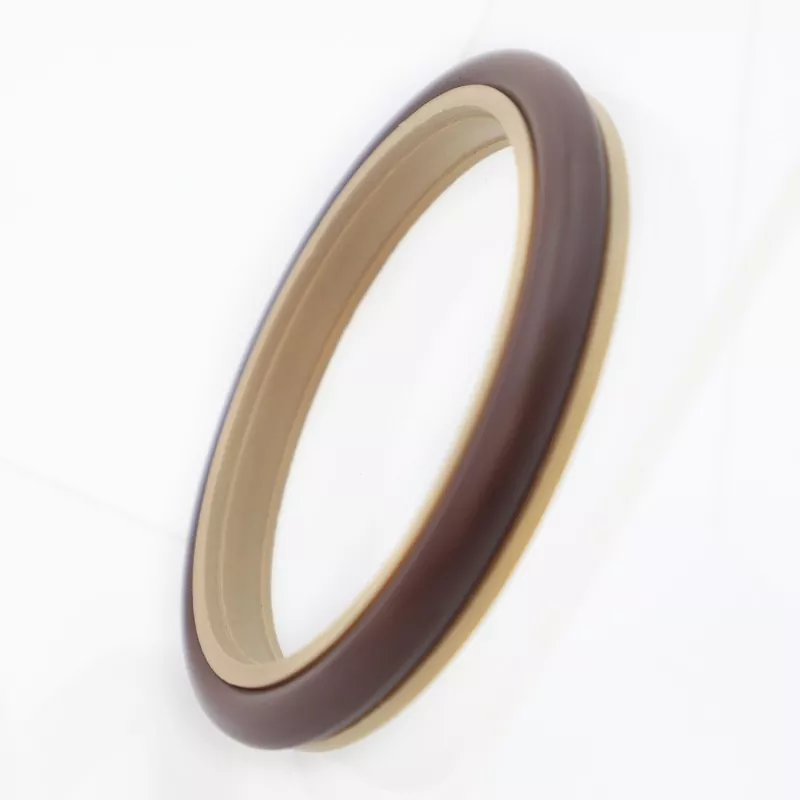

RC2051-B/G टूथ कॉम्बिनेशन रोटरी शाफ्ट सीलमध्ये भरलेल्या PTFE आणि रबर ओ-रिंगने बनविलेले दात असलेले सीलिंग रिंग असते. हे हायड्रॉलिक आणि वायवीय ऍप्लिकेशन्समध्ये युनिडायरेक्शनल सीलिंगसाठी डिझाइन केले आहे ज्यामध्ये परस्पर आणि रोटरी गती दोन्ही समाविष्ट आहे. मुख्य वैशिष्ट्यांमध्ये दीर्घ सेवा आयुष्य, कमी घर्षण, उत्कृष्ट सीलिंग कार्यप्रदर्शन आणि कॉम्पॅक्ट डिझाइन यांचा समावेश आहे. हे उत्कृष्ट सीलिंग परिणाम आणि वॉटर-हायड्रॉलिक रोटरी सीलिंग ऍप्लिकेशन्समध्ये कमीतकमी घर्षण प्रतिरोधक क्षमता देखील प्रदान करते.
हे पाणी-हायड्रॉलिक रोटरी ऑपरेटिंग परिस्थितीतही विश्वसनीय सीलिंग कार्यप्रदर्शन राखते, शाफ्ट पृष्ठभागावरील पोशाख प्रभावीपणे कमी करते आणि उपकरणांच्या गळतीचा धोका कमी करते. आम्ही उत्पादन निवड, तुलना आणि मोठ्या प्रमाणात खरेदी संदर्भात OEM क्लायंटच्या चौकशीचे स्वागत करतो.
मर्यादा मूल्ये एकाच वेळी येऊ नयेत.
|
दाब (MPa) |
तापमान (°C) |
संदर्भ पीव्ही मूल्य (MPa·m/s) |
संदर्भ गती (m/s) |
मध्यम |
|
≤70 (मानक प्रकार) |
-35 ते +100 (NBR ओ-रिंग) |
≤१० |
<2 |
हायड्रॉलिक तेल, इमल्शन, पाणी, हवा इ. |
|
≤30 (हाय-स्पीड प्रकार) |
-20 ते +200 (FKM O-रिंग) |
<6 |
1. सुसंगत ओ-रिंग सामग्रीमध्ये हे समाविष्ट आहे: RO1 नायट्रिल रबर (NBR), RO2 फ्लोरोरुबर (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE4; इतर उपलब्ध पर्यायांमध्ये PTFE1, PTFE2, PTFE3 आणि PTFE5 यांचा समावेश आहे.

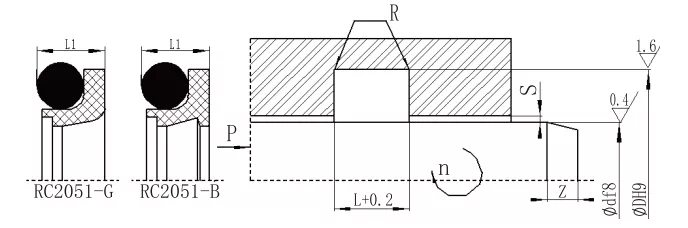

ऑर्डर मॉडेल: RC2051—80x91.7x7.6—PTFE3—R01
मॉडेल - d x D x L - मटेरियल कोड
निर्दिष्ट श्रेणींमध्ये तपशील उपलब्ध आहेत.
|
d f8 मानक प्रकार RC2051 |
d f8 प्रकाश-कर्तव्य RC2051-Q |
d f8 हेवी-ड्युटी RC2051-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
झमिन |
करा |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
५~१५.९ |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
५~१५.९ |
१६~३८.९ |
-- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
१६~३८.९ |
३९~१०७.९ |
५~१५.९ |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
३९~१०७.९ |
108~670.9 |
१६~३८.९ |
d+11.7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
६७१–९९९ |
३९~१०७.९ |
d+15.5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
६७१–९९९ |
1000-1599 |
108~670.9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥१६०० |
६७१–९९९ |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥१६०० |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
टीप: 1. शाफ्ट व्यास ≤30 मिमी साठी, खुल्या खोबणी डिझाइनची शिफारस केली जाते.
2. फिरणाऱ्या शाफ्टची पृष्ठभागाची कडकपणा HRC 58 पेक्षा जास्त असावी अशी शिफारस केली जाते.
