आम्ही रोटरी सील फिरविणे आवश्यक असलेल्या प्रत्येक परिस्थितीसाठी "संरक्षण-दाब प्रतिरोध-दीर्घकालीन" ट्रिनिटी सोल्यूशन प्रदान करण्यास वचनबद्ध आहोत. 200+ मटेरियल सूत्रे आणि स्ट्रक्चरल पेटंट्सद्वारे आम्ही ग्राहकांना अपयशाचे दर कमी करण्यास आणि टीसीओ ऑप्टिमायझेशन साध्य करण्यात मदत करतो. उत्पादन मॉडेल्सची संपूर्ण मालिका खूप वैविध्यपूर्ण आहे. आपण वास्तविक गरजा नुसार निवडू शकता किंवा आमच्याकडून रोटरी सील चालू करू शकता.

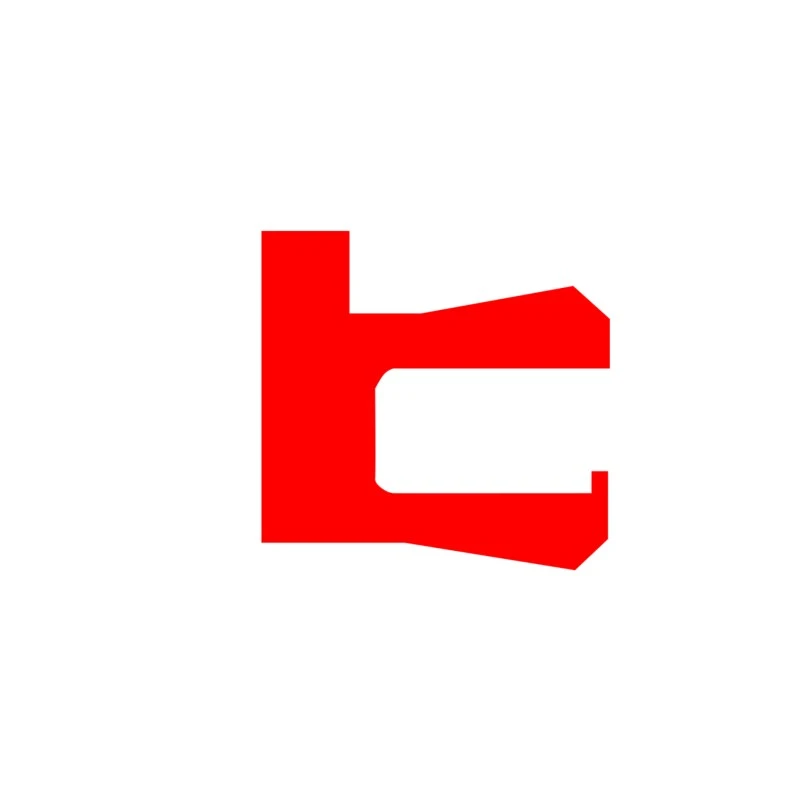

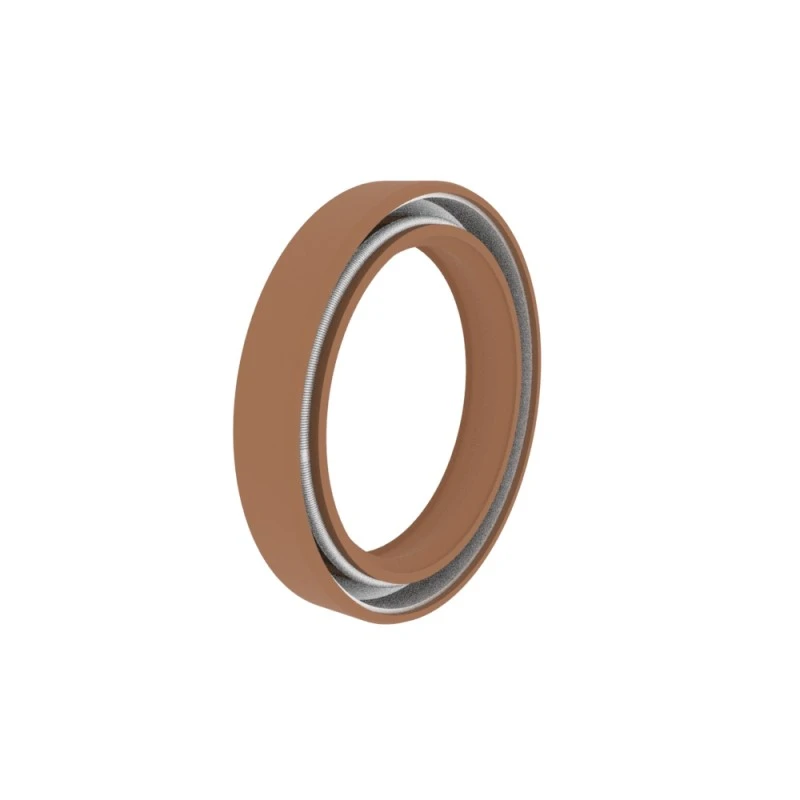

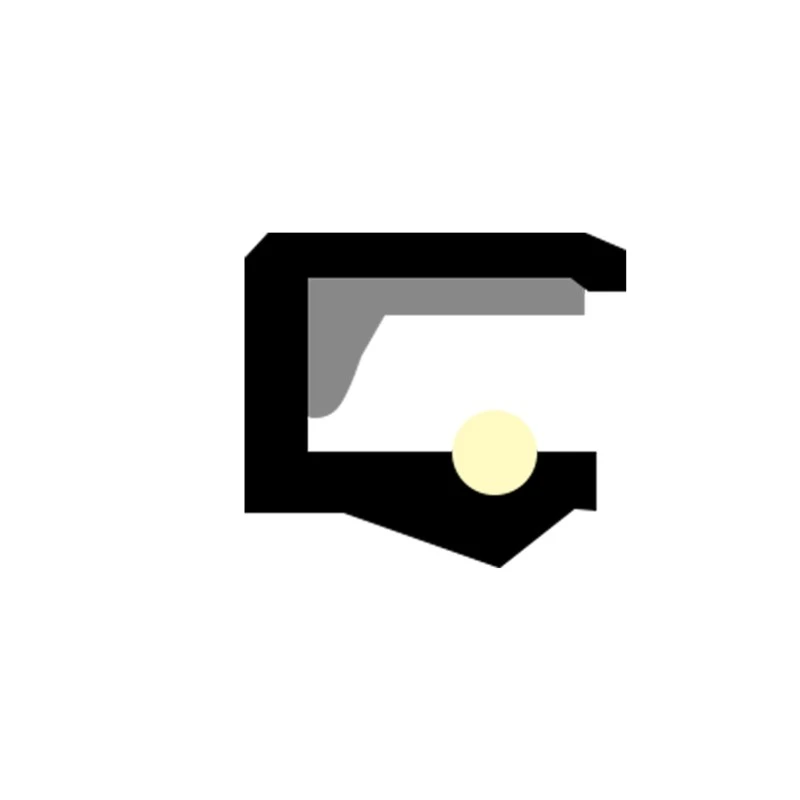

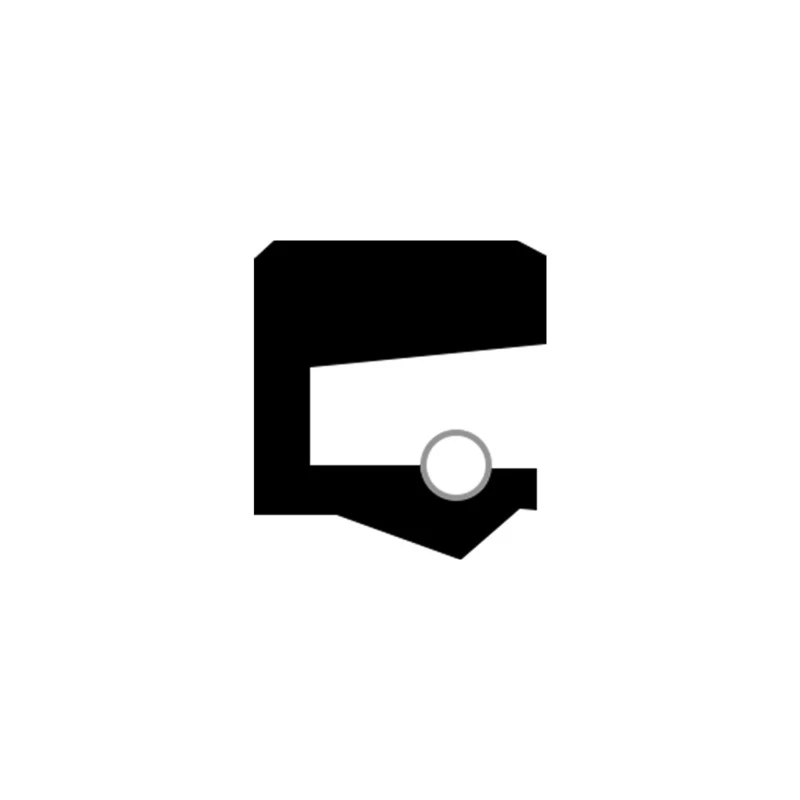

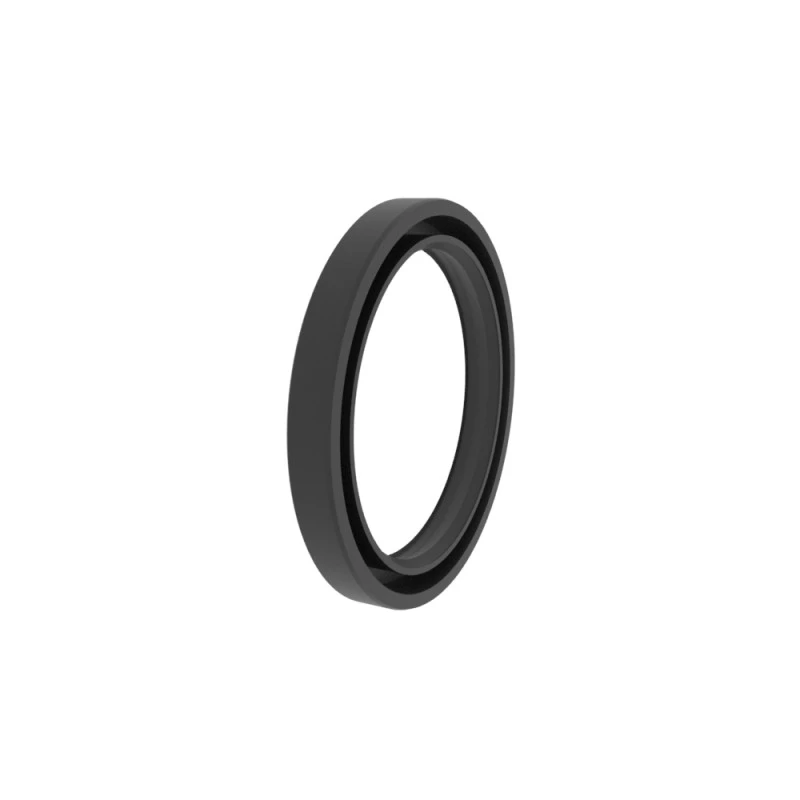

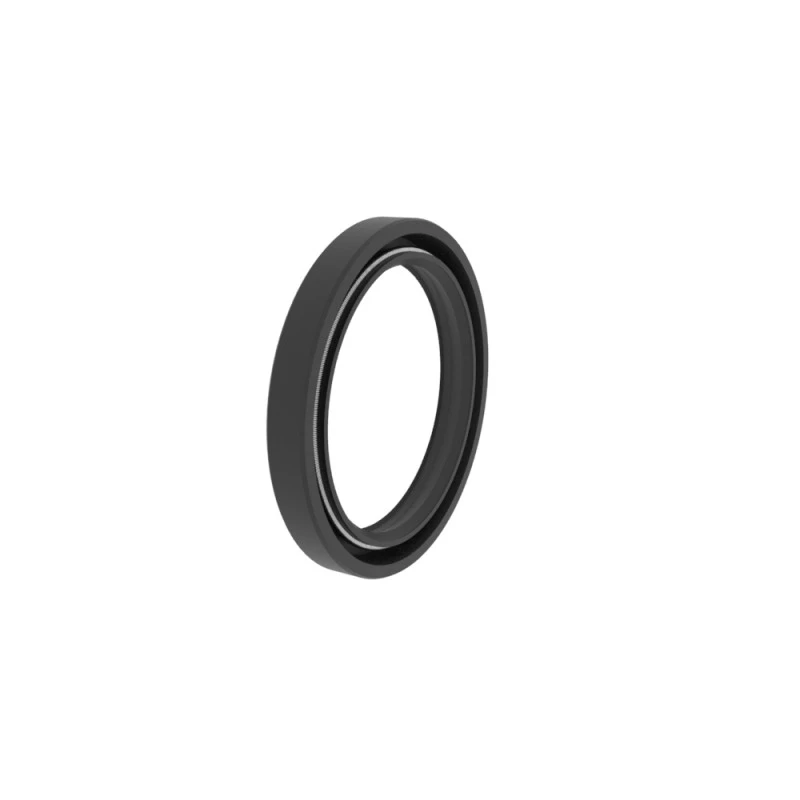

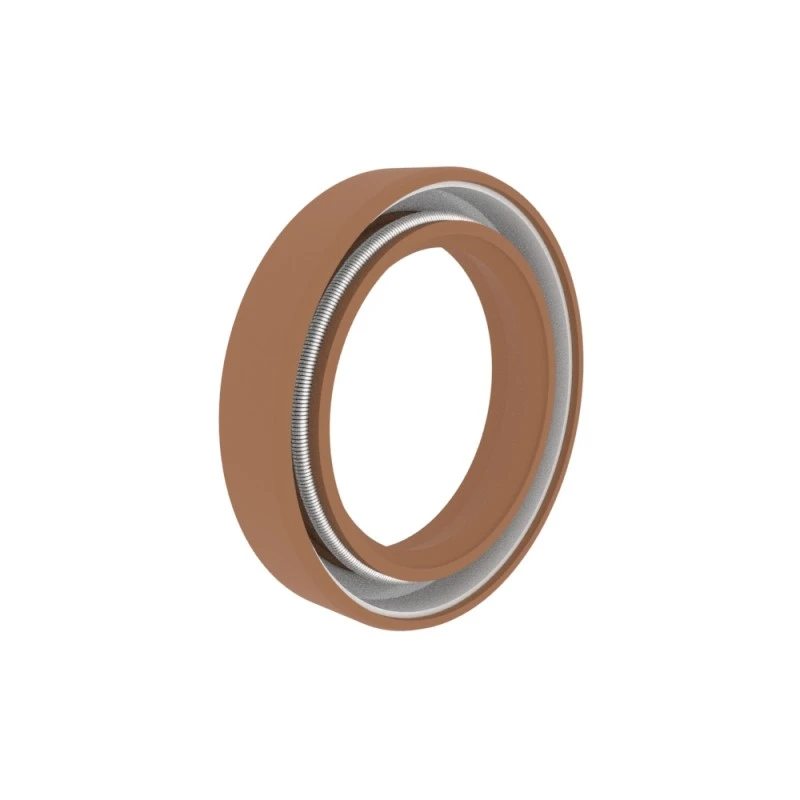

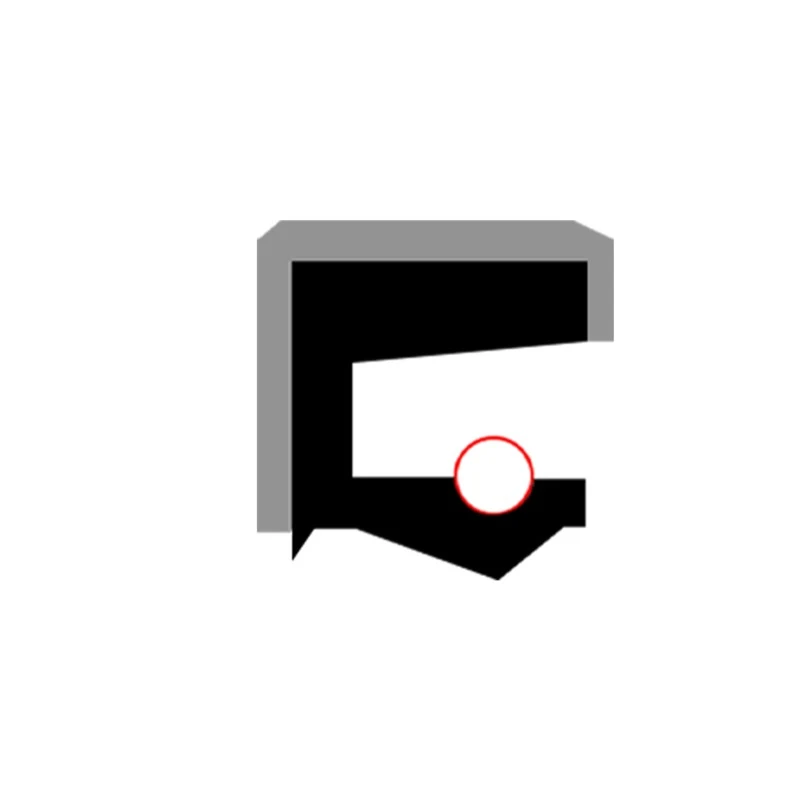

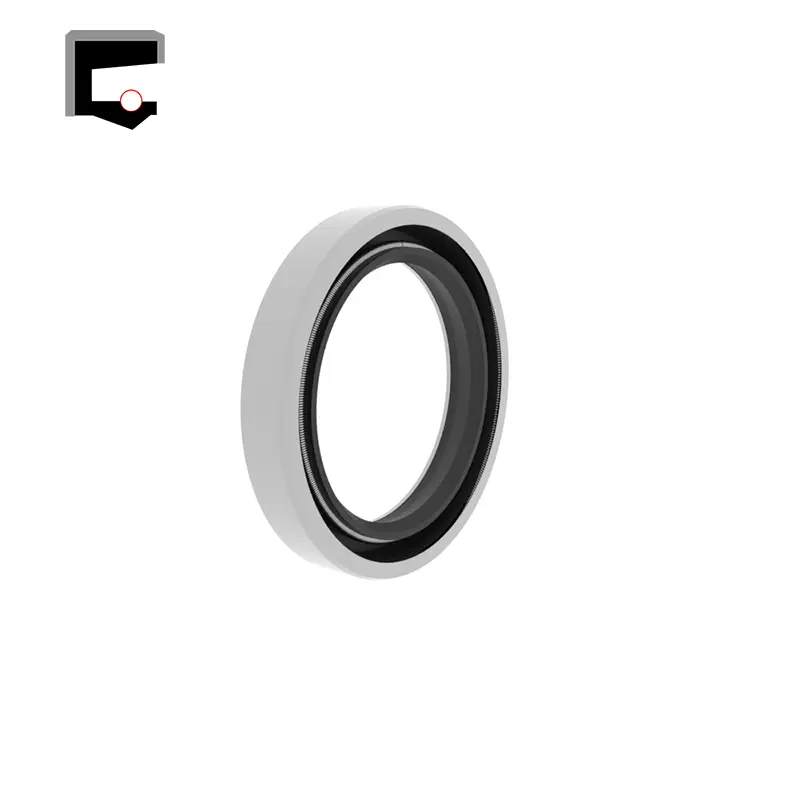

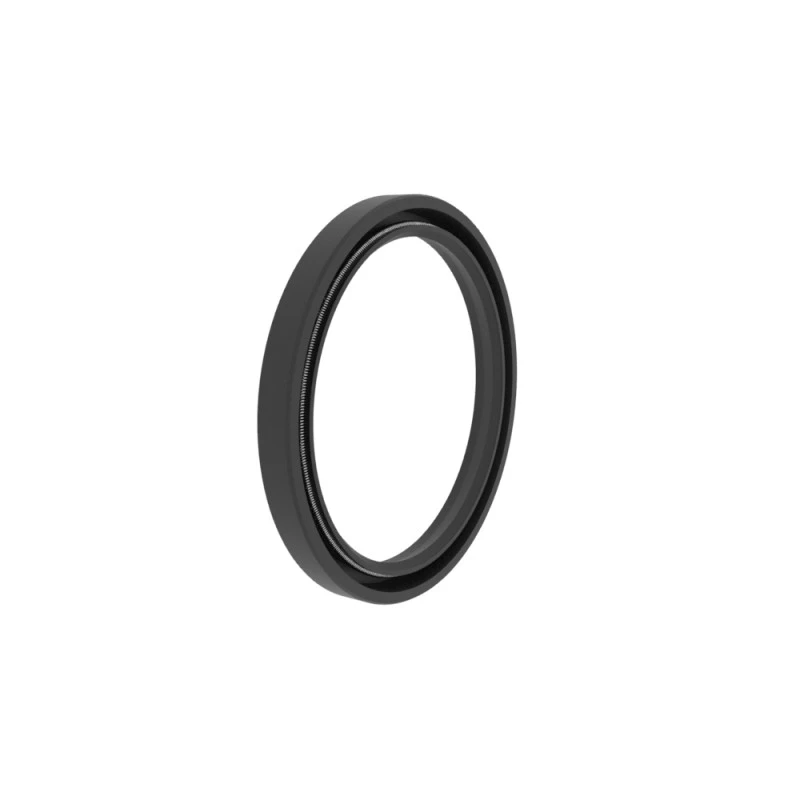

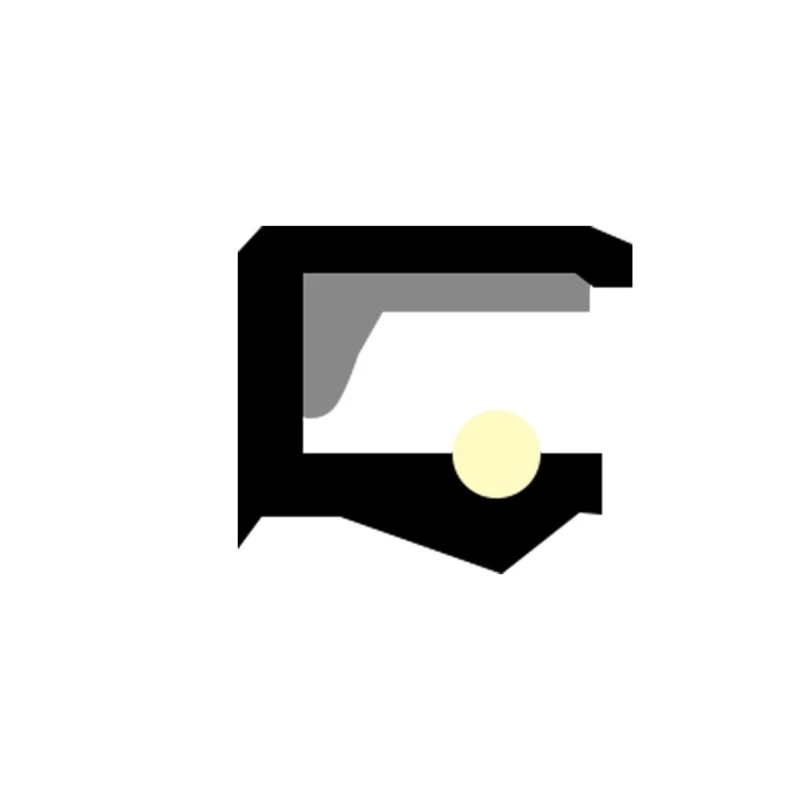

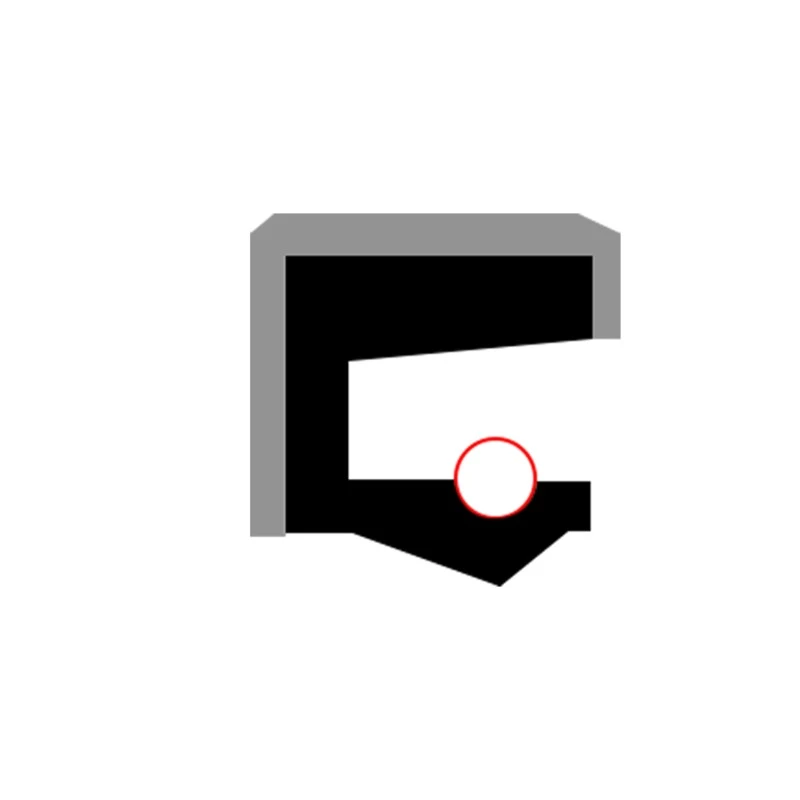

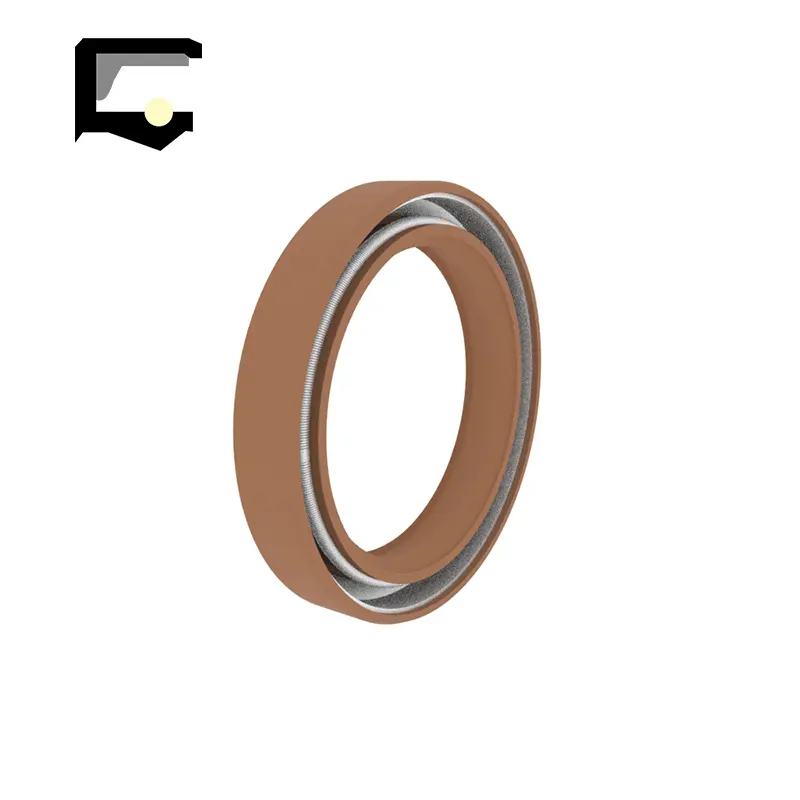

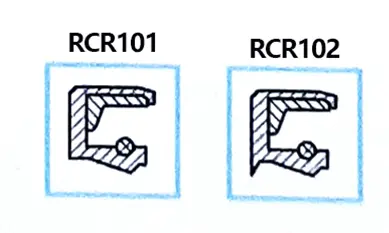

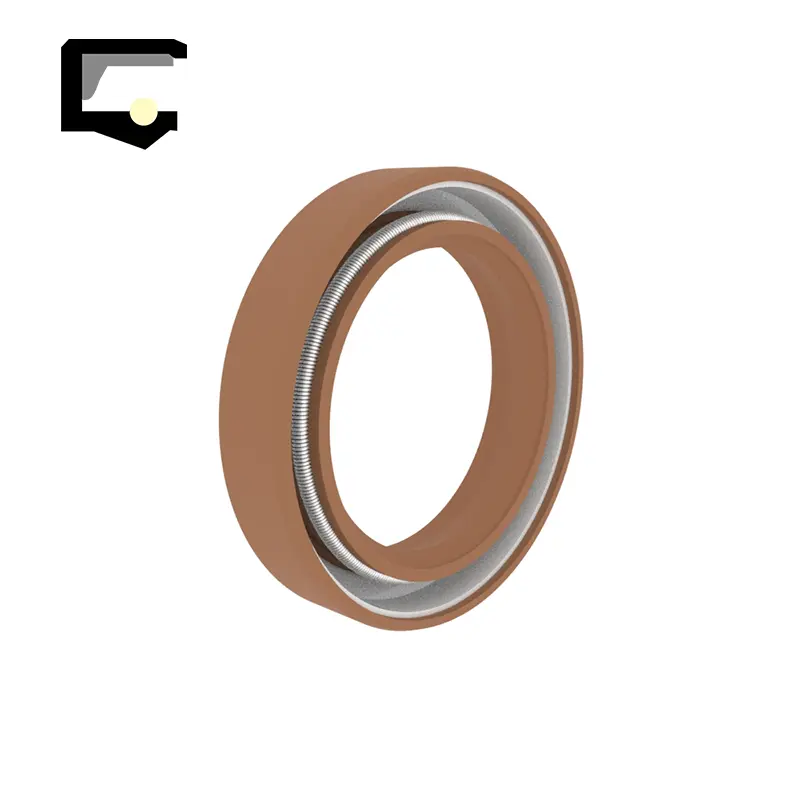

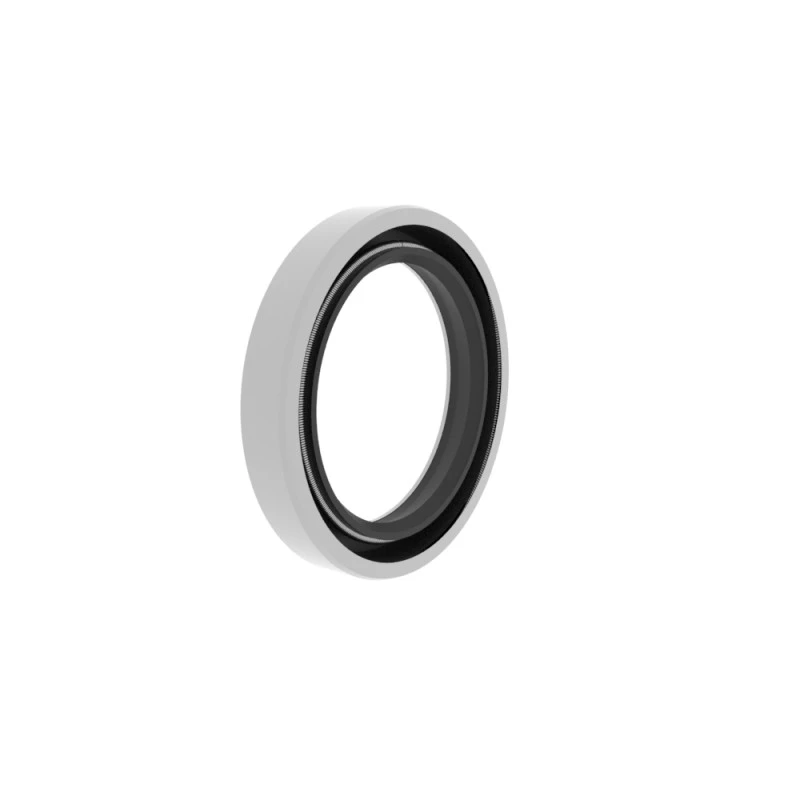

आरसीआर 101 रोटरी स्केलेटन सिंगल लिप सील, सिंगल अ‍ॅक्टिंग, अक्षीय ओपन ग्रूव्ह इन्स्टॉलेशन, मोठ्या प्रमाणात वापरली जाते, मुख्यतः बीयरिंगसाठी संरक्षणात्मक घटक म्हणून वापरली जाते.
आरसीआर 102 रोटरी स्केलेटन डबल लिप सील, एकल अभिनय, डस्टप्रूफ सहाय्यक ओठ, अक्षीय ओपन ग्रूव्ह इन्स्टॉलेशन, मोठ्या प्रमाणात वापरल्या जाणार्‍या, मुख्यतः बीयरिंग्जसाठी संरक्षणात्मक घटक म्हणून वापरला जातो.

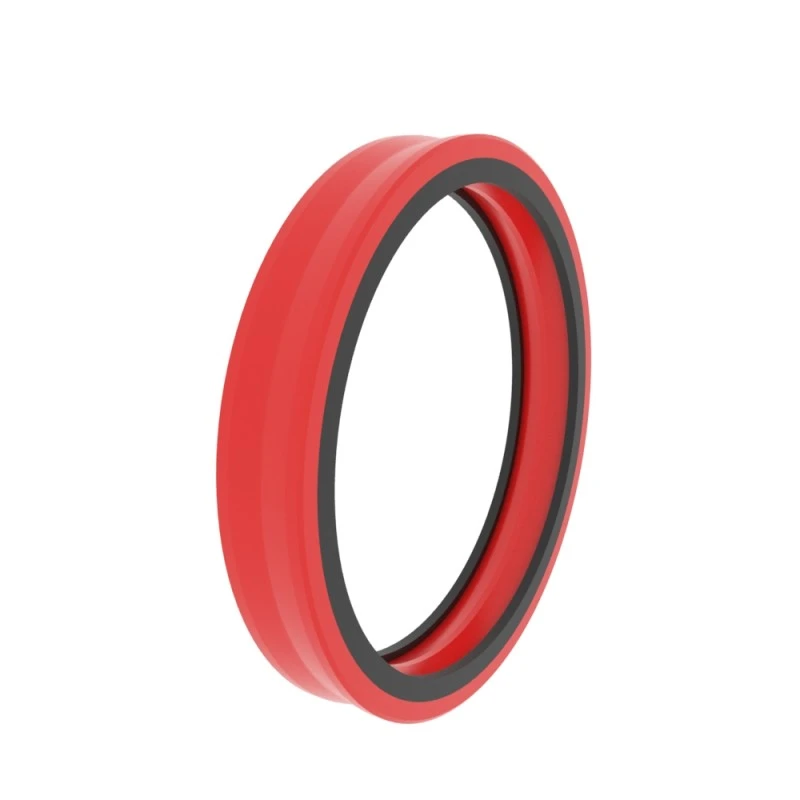

आरसीआर 103 रोटरी सील, डबल अभिनय, समर्थन रिंगसह, उच्च दाब रोटरी सीलिंग परिस्थितीत चांगले सीलिंग प्रभाव.

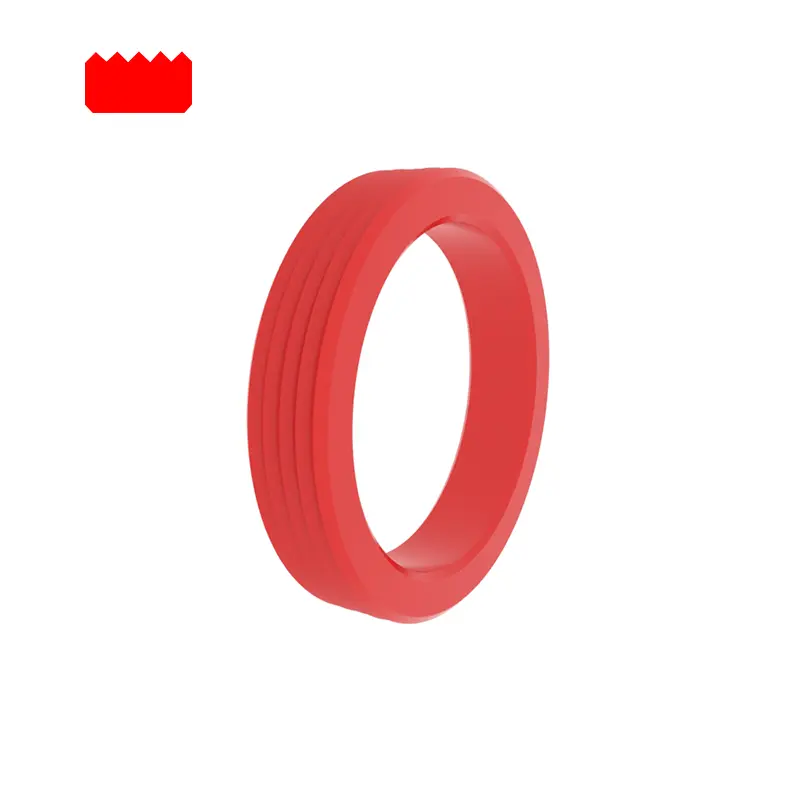

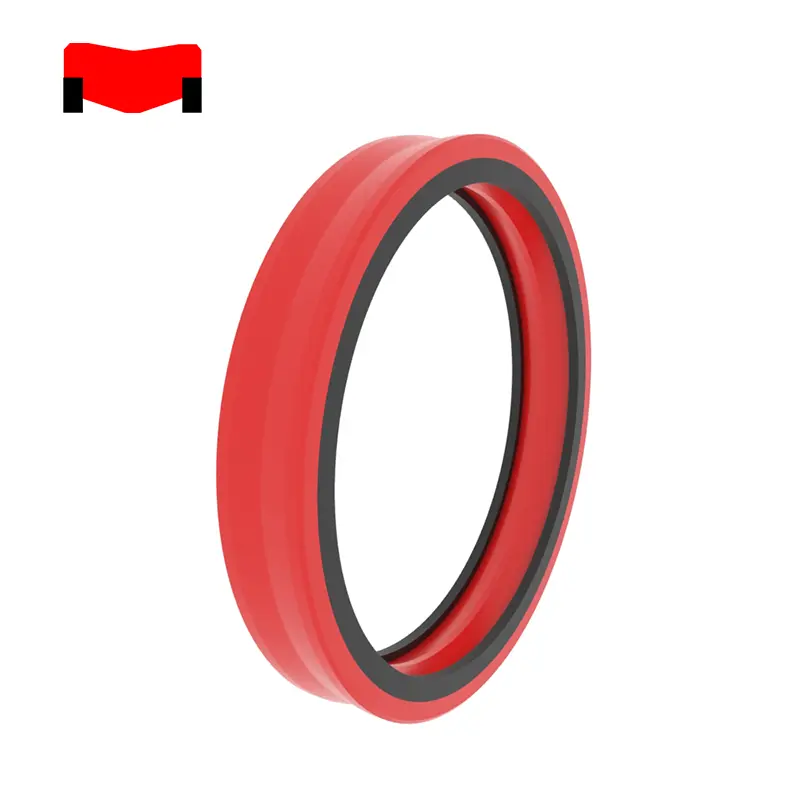

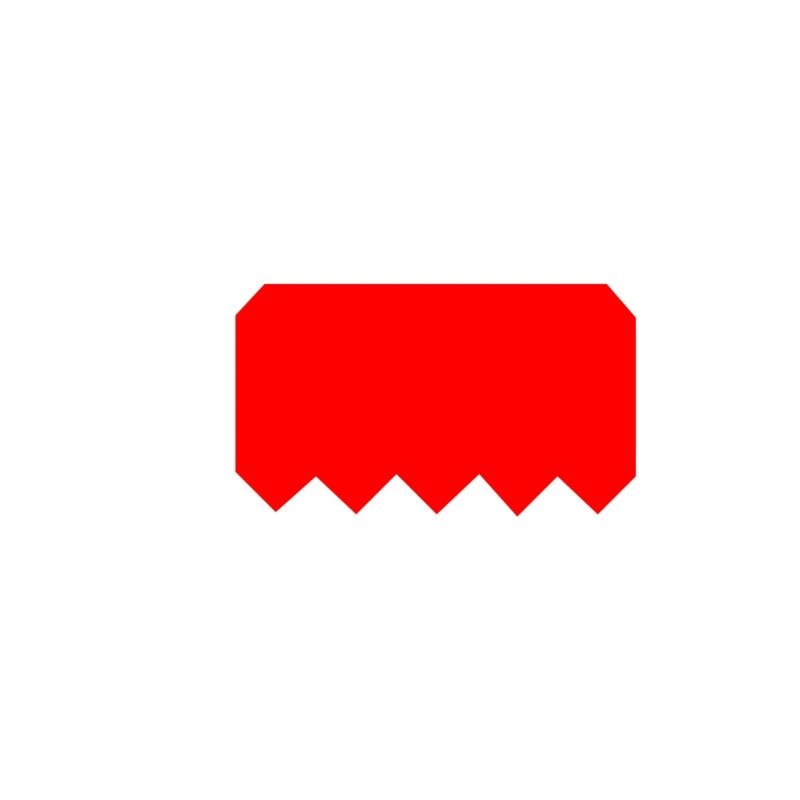

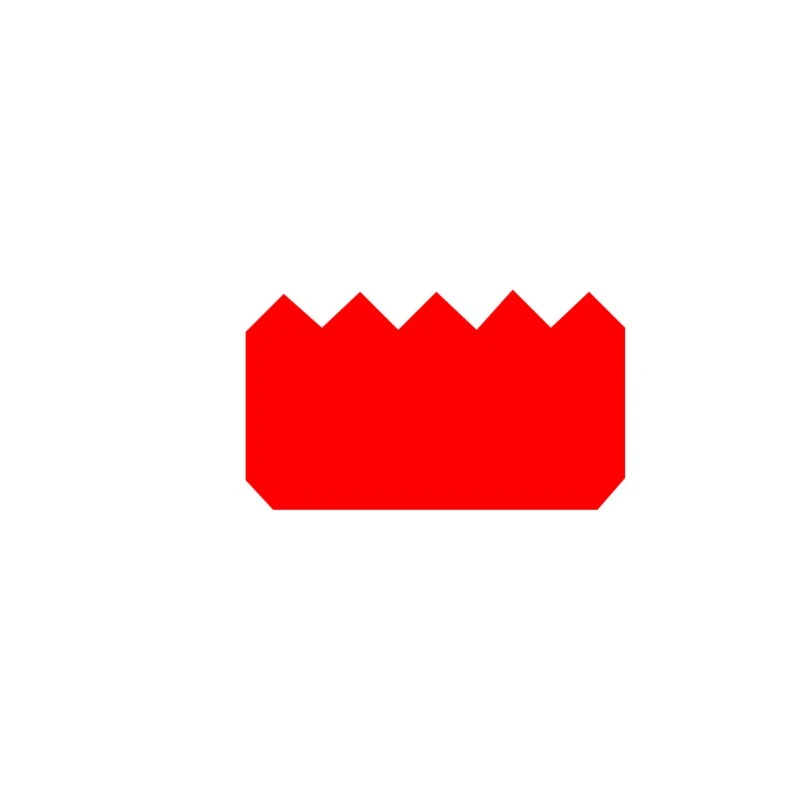

आरसीआर 104, आरसीआर 105 रोटरी सील, डबल अ‍ॅक्टिंग, अरुंद खोबणी, स्थिर खोबणी एम्बेडिंग आणि दात सीलिंग पृष्ठभाग.

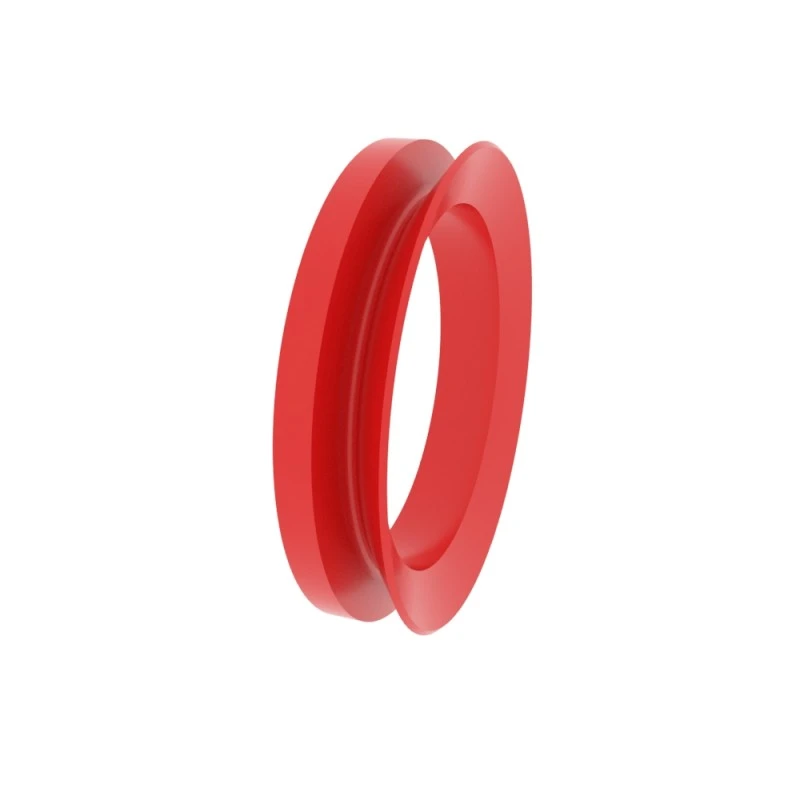

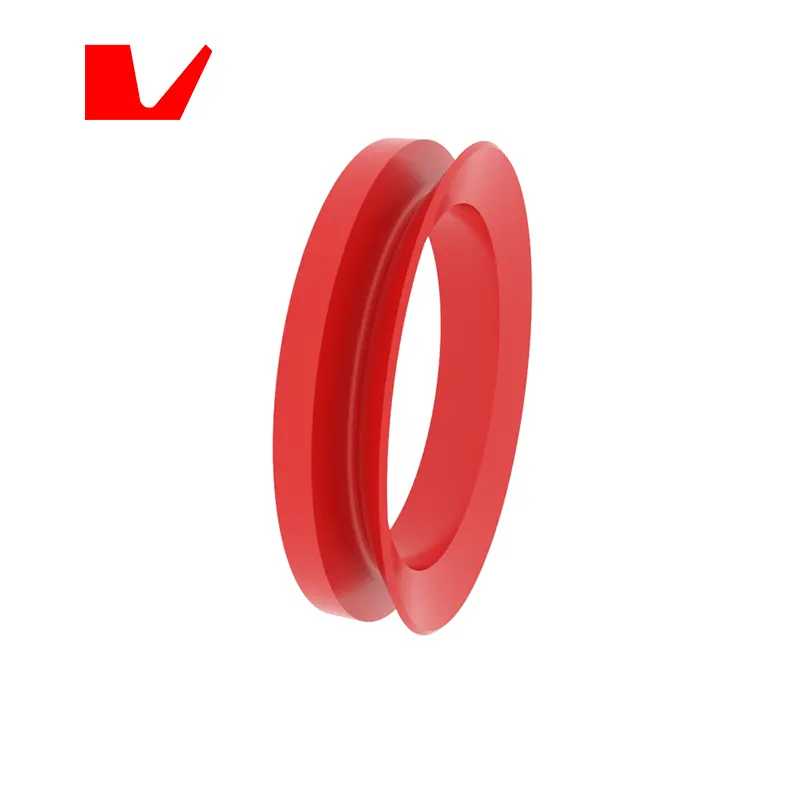

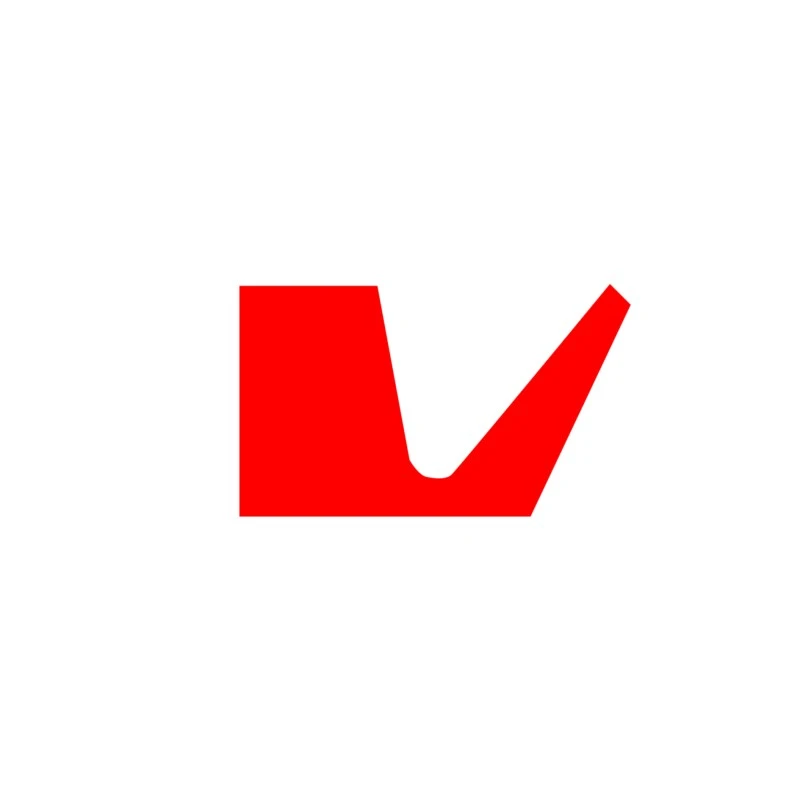

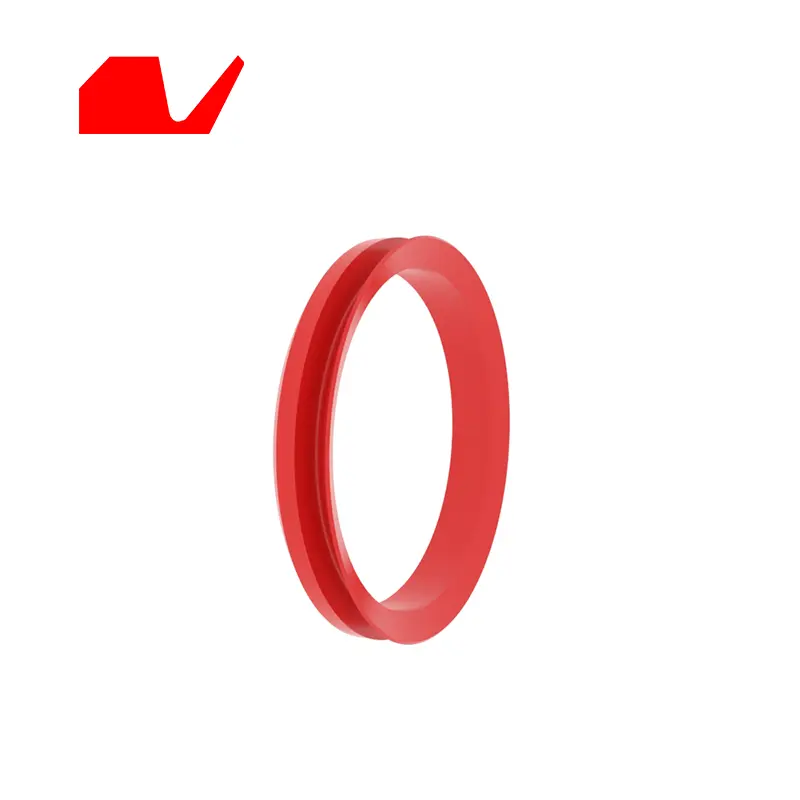

आरसीआर 106, आरसीआर 107 व्ही-आकाराचे रोटरी सील, अक्षीय हालचाल, मोठे लवचिक मॉड्यूलस, घर्षण प्रतिकार, धूळ, प्रदूषक, पाण्याचे स्प्लॅश, तेल स्प्लॅश इ.

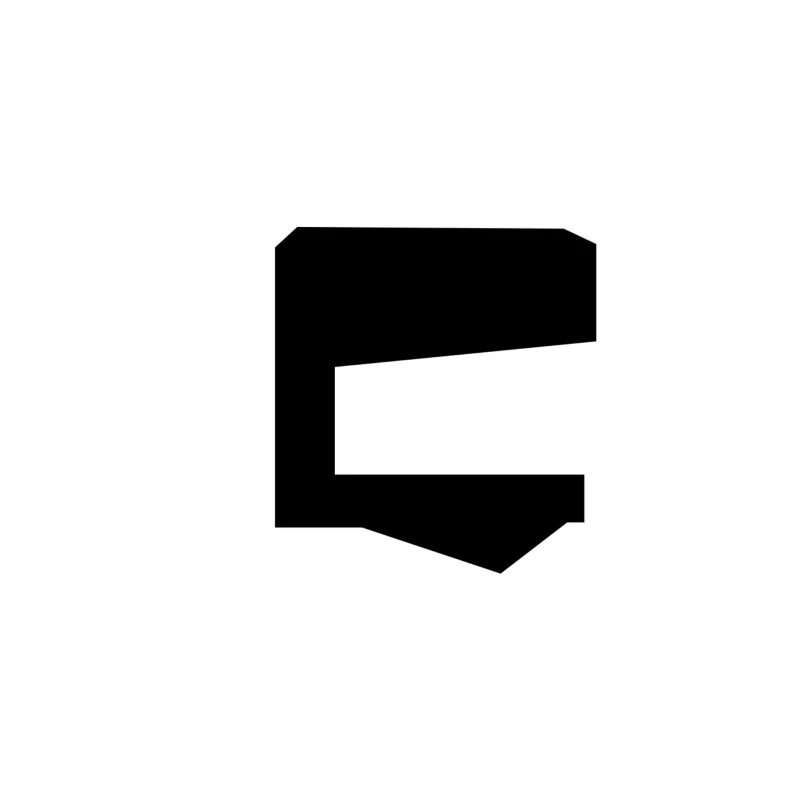

आरसीआर 108 रोटरी सील, एकल अभिनय, वसंत नाही, अंतर्गत आणि बाह्य ओठांचा हस्तक्षेप वेगवेगळ्या कामकाजाच्या परिस्थितीनुसार निश्चित केला जातो.

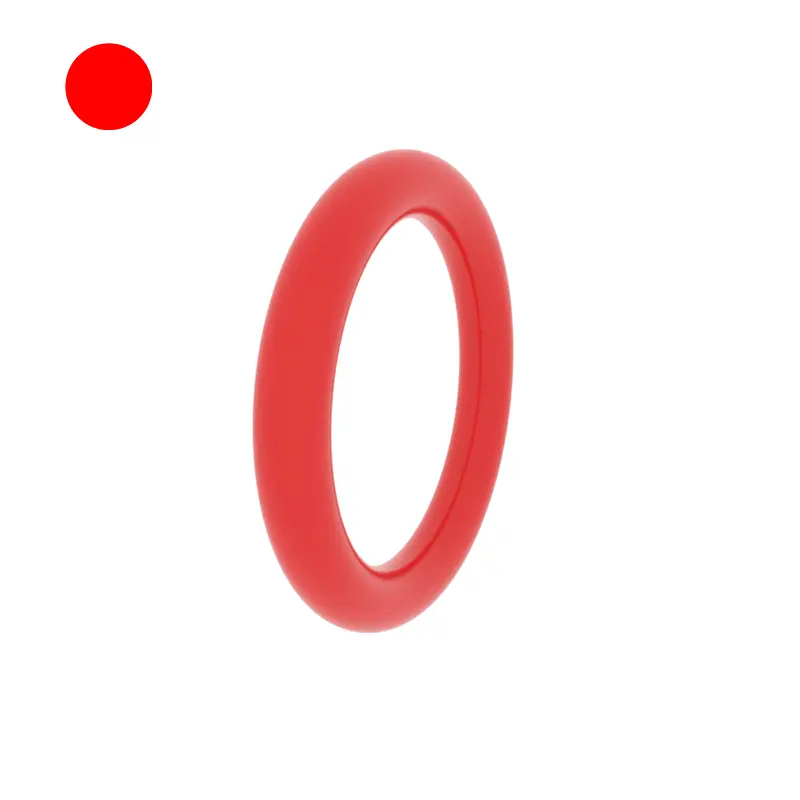

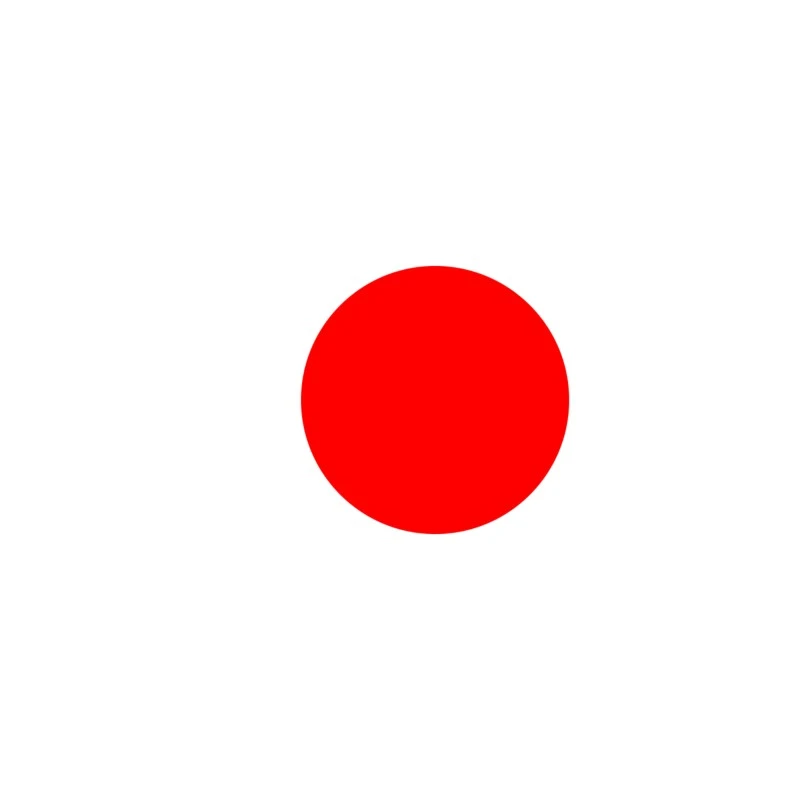

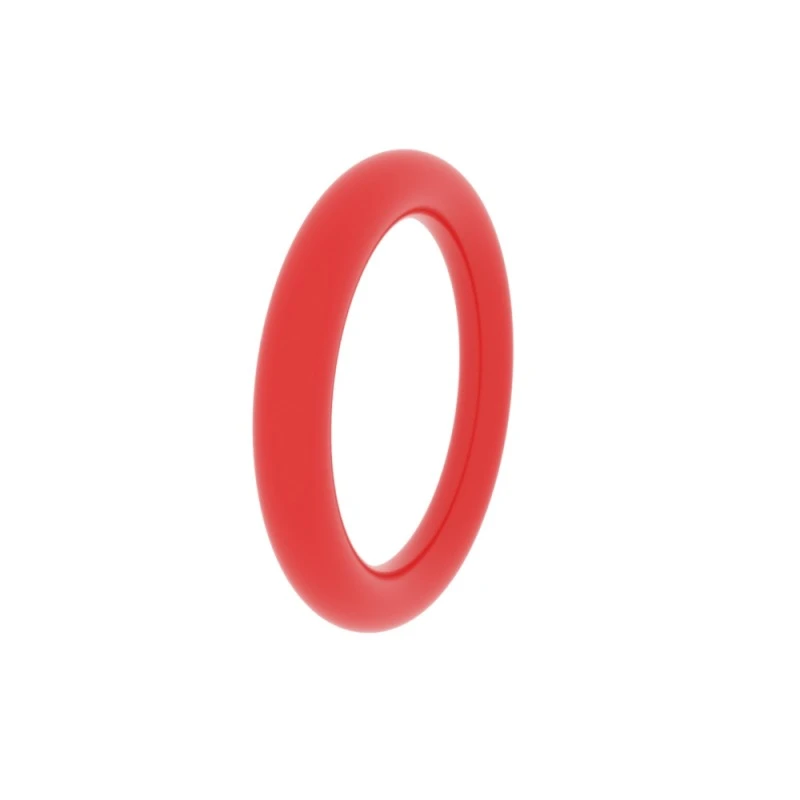

आरसीआर 109 ओ-रिंग, लवचिक रिंग मुख्यतः स्थिर सीलिंग किंवा डायनॅमिक सीलिंग, लवचिक तापमान मध्यम निवडीसाठी वापरली जाते. तपशीलवार खोबणीसाठी, कृपया ओ-रिंग नमुन्यांचा संदर्भ घ्या.
आरसीआर 1110 रोटरी टेट्राफ्लोरोएथिलीन सील शाफ्टसाठी, डबल अभिनय, अरुंद खोबणीसाठी योग्य.
आरसीआर 111 रोटरी टेट्राफ्लोरोएथिलीन सील, होल, डबल अभिनय, अरुंद खोबणीसाठी योग्य.
आरसीआर 112 रोटरी सील, डबल अ‍ॅक्टिंग, अरुंद खोबणी, वंगण घालण्याच्या परिस्थितीसाठी योग्य.

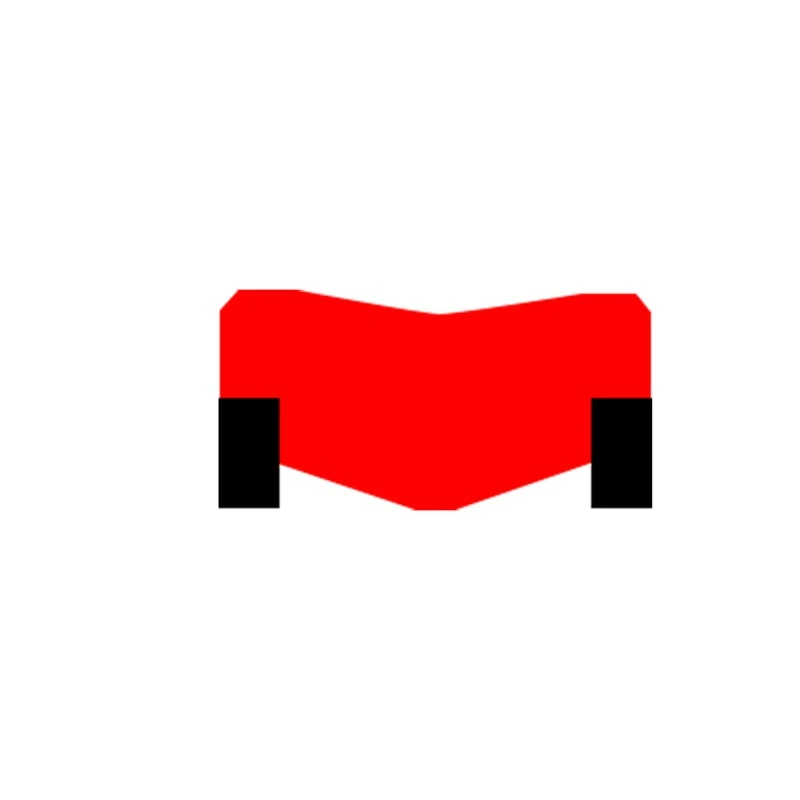

आरसीआर 113 रोटरी सील, डबल अ‍ॅक्टिंग, सपोर्ट रिंगसह, स्थिर ग्रूव्ह एम्बेडिंग, मोठ्या प्रमाणात एक्सट्रूझन अंतर आणि दबाव परवानगी देते, मुख्यतः उत्खनन उपकरणांच्या फिरत्या शाफ्टवर वापरले जाते.

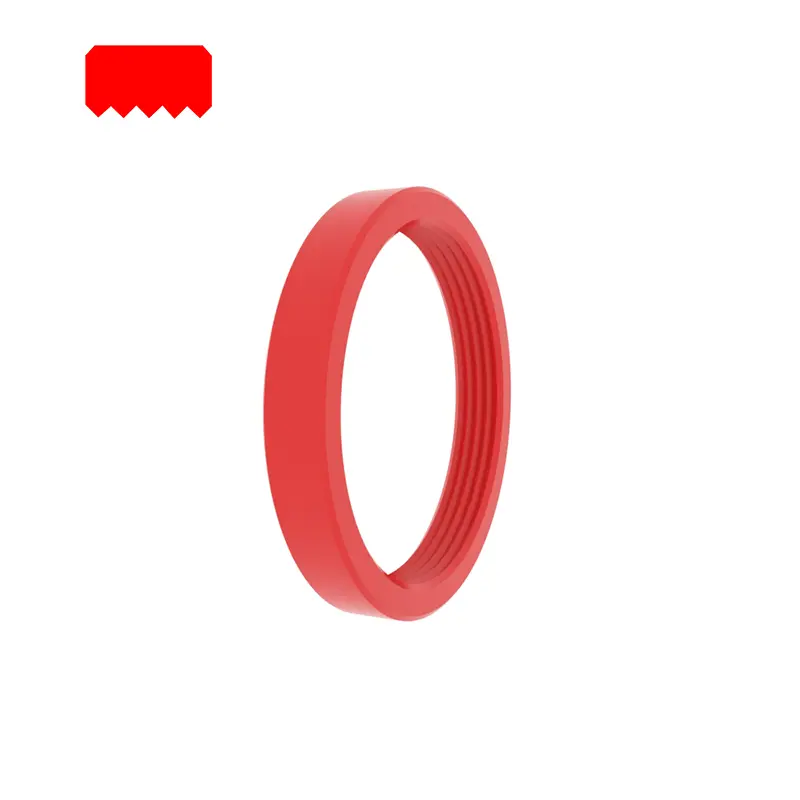

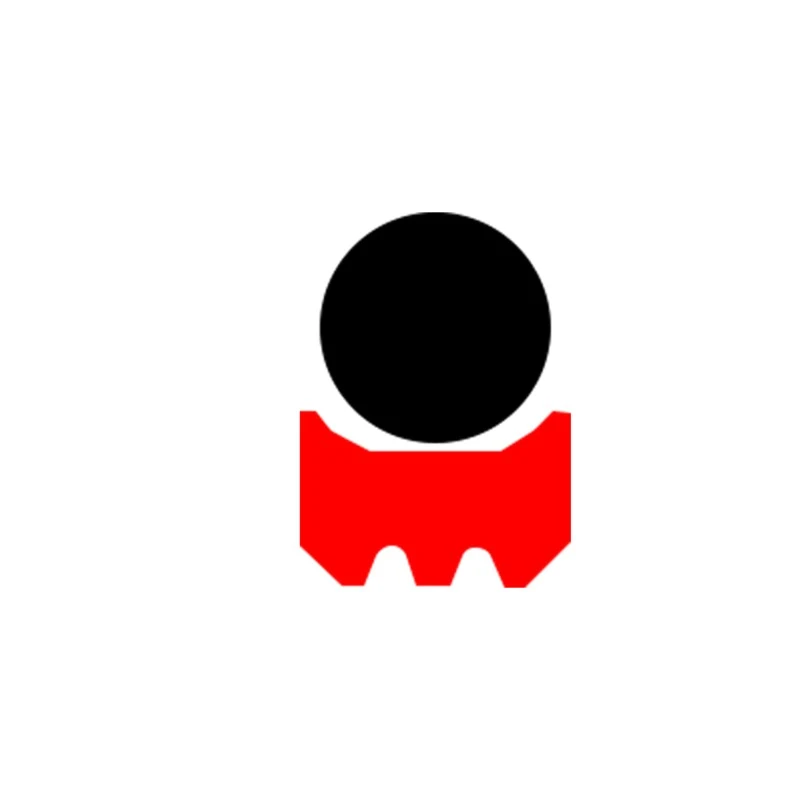

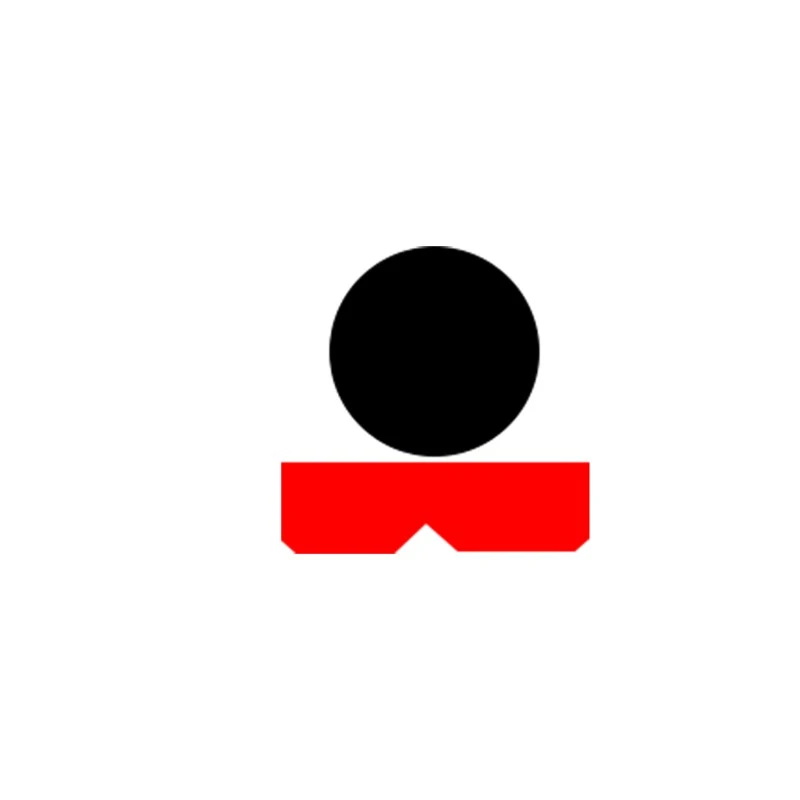

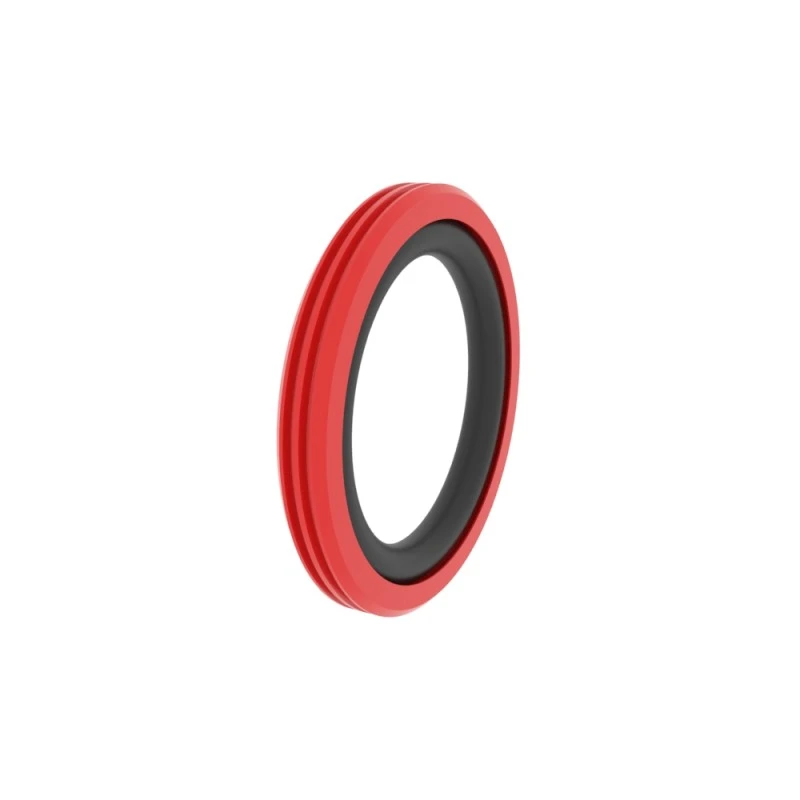

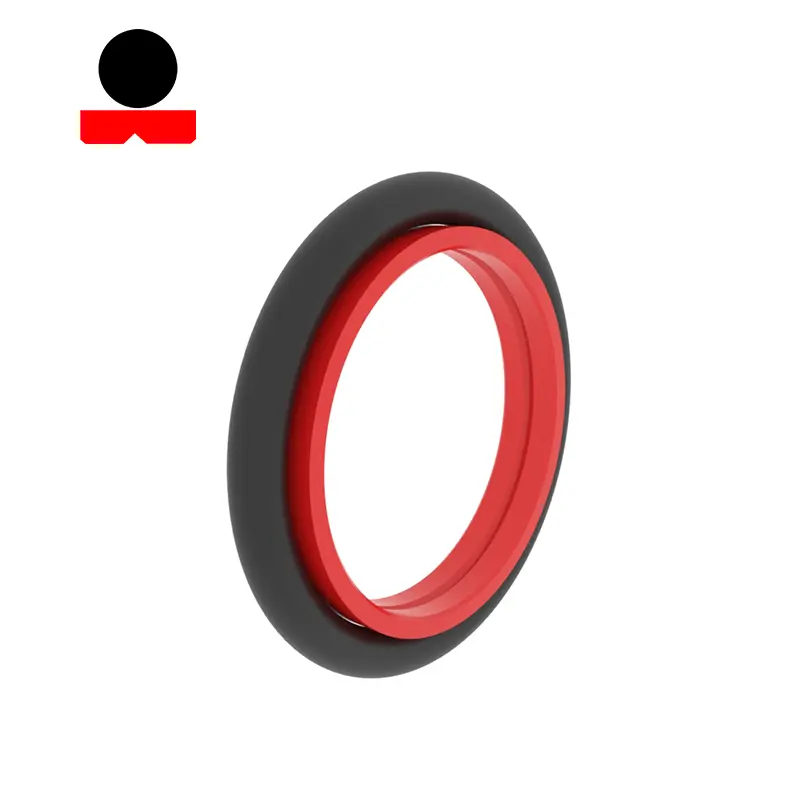

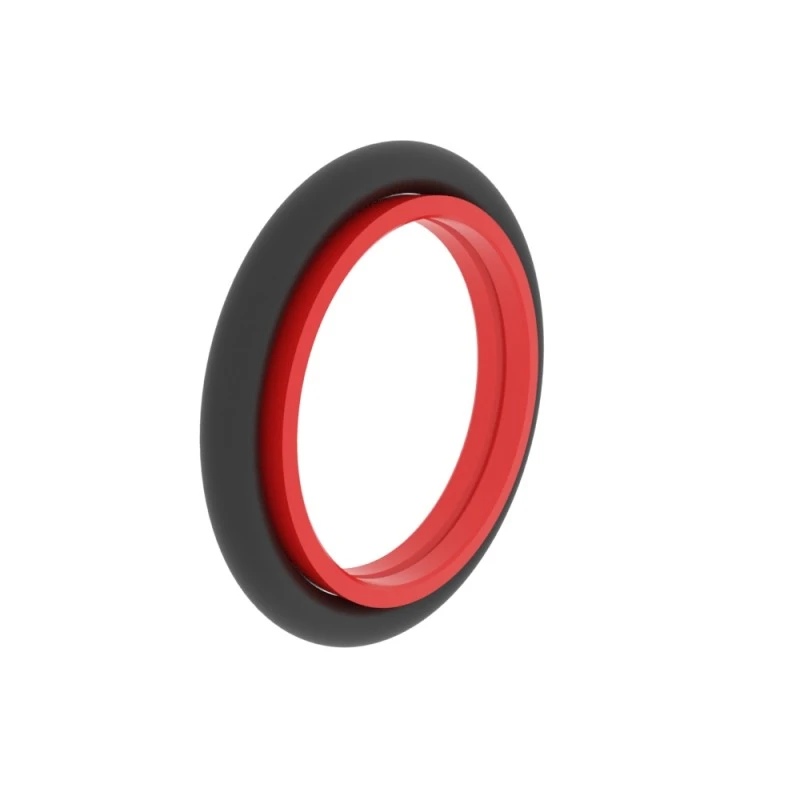

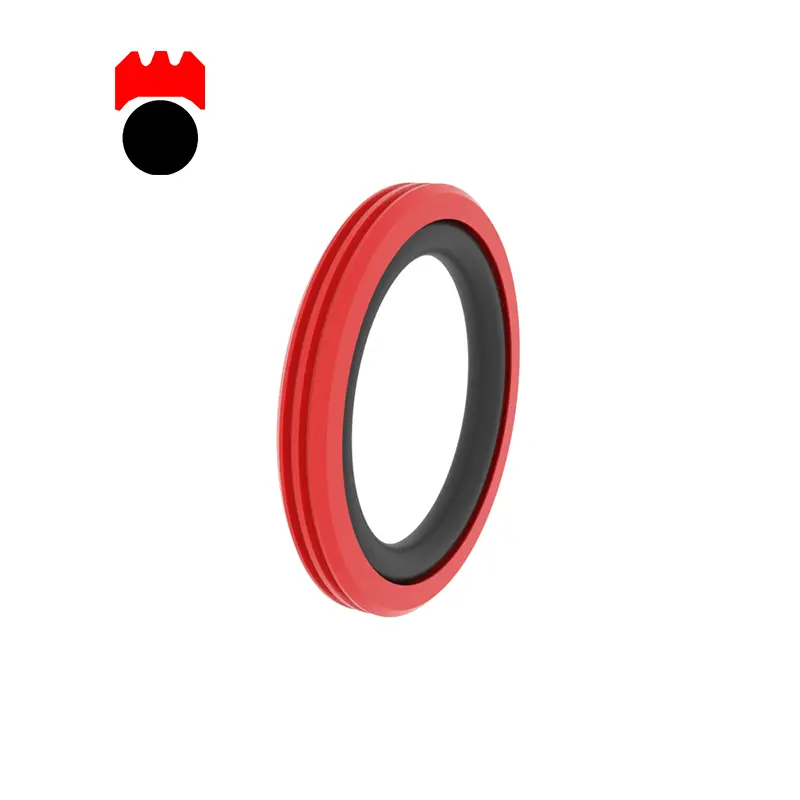

आरसीआर 115 रोटरी टेट्राफ्लोरोएथिलीन सील शाफ्ट, डबल अ‍ॅक्टिंग, लो फ्रिक्शन, अँटी-साइड हाय प्रेशर, अँटी-हाय तापमान गंज.

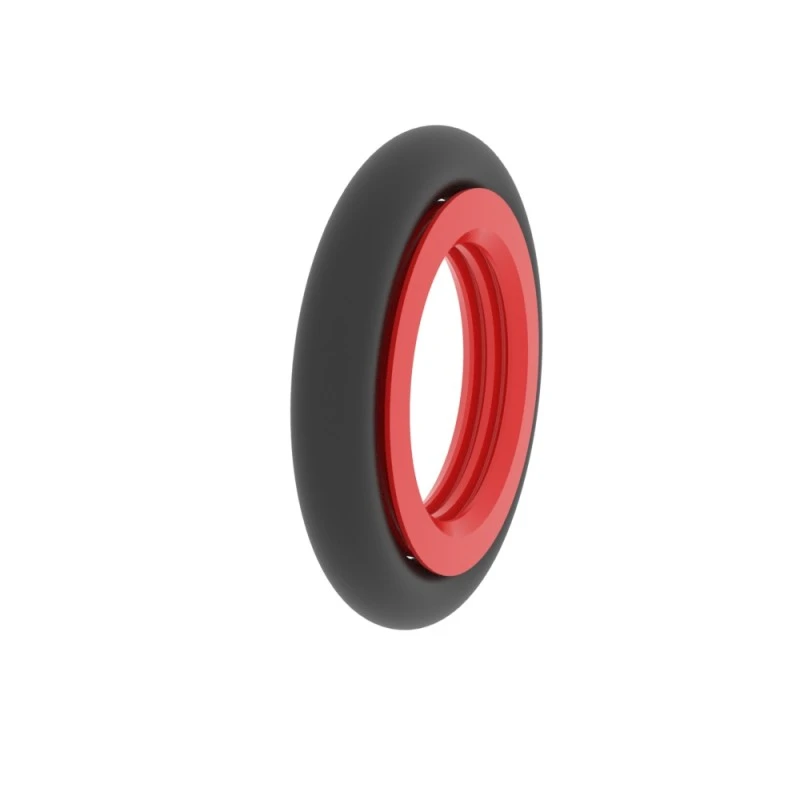

आरसीआर 116 रोटरी टेट्राफ्लोरोएथिलीन सील, डबल अ‍ॅक्टिंग, लो फ्रिक्शन, अँटी-साइड हाय प्रेशर, अँटी-हाय तापमान गंज.

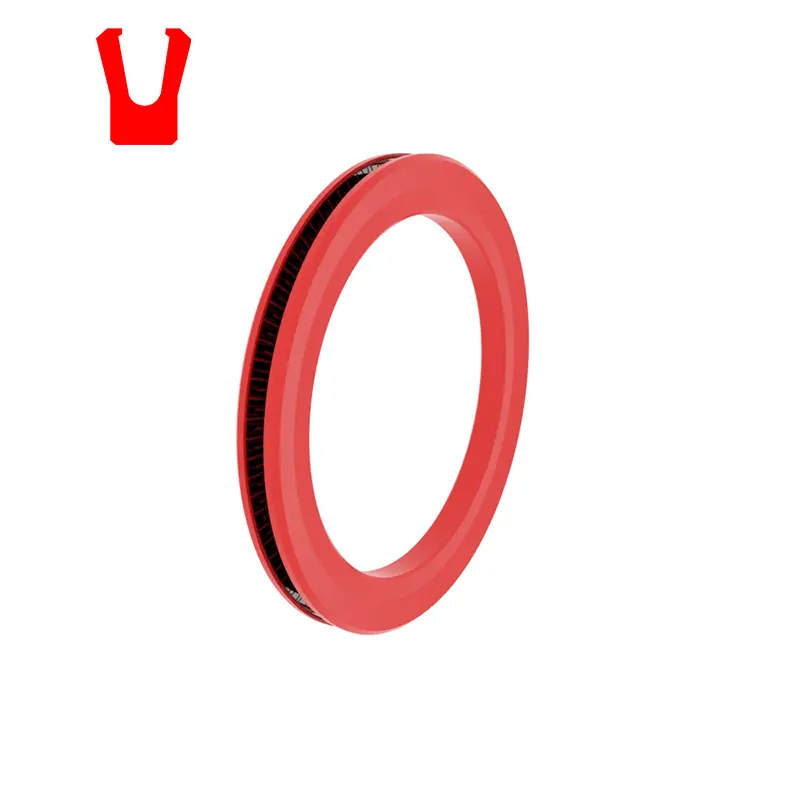

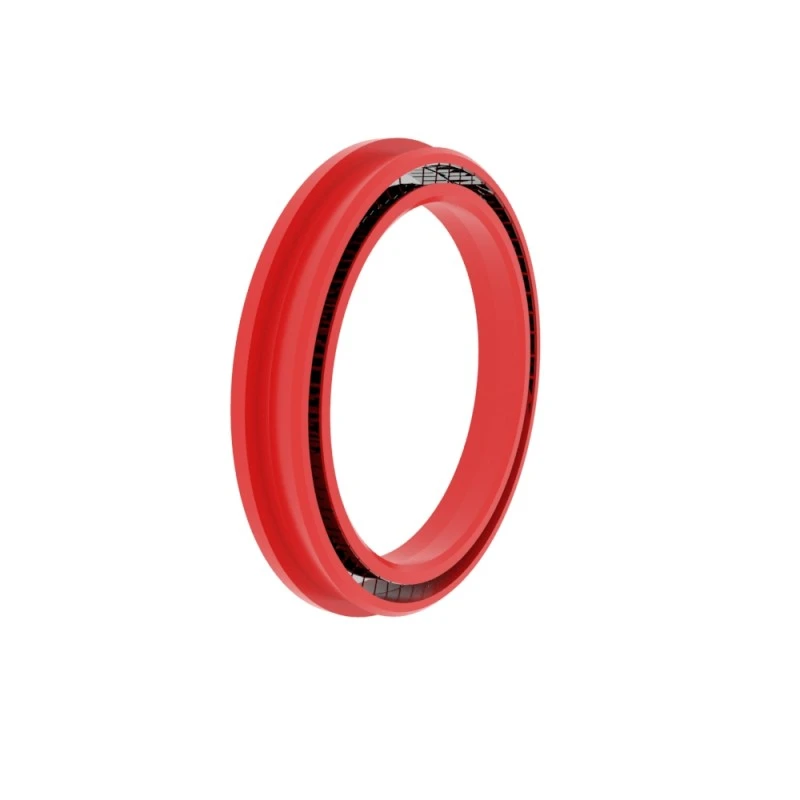

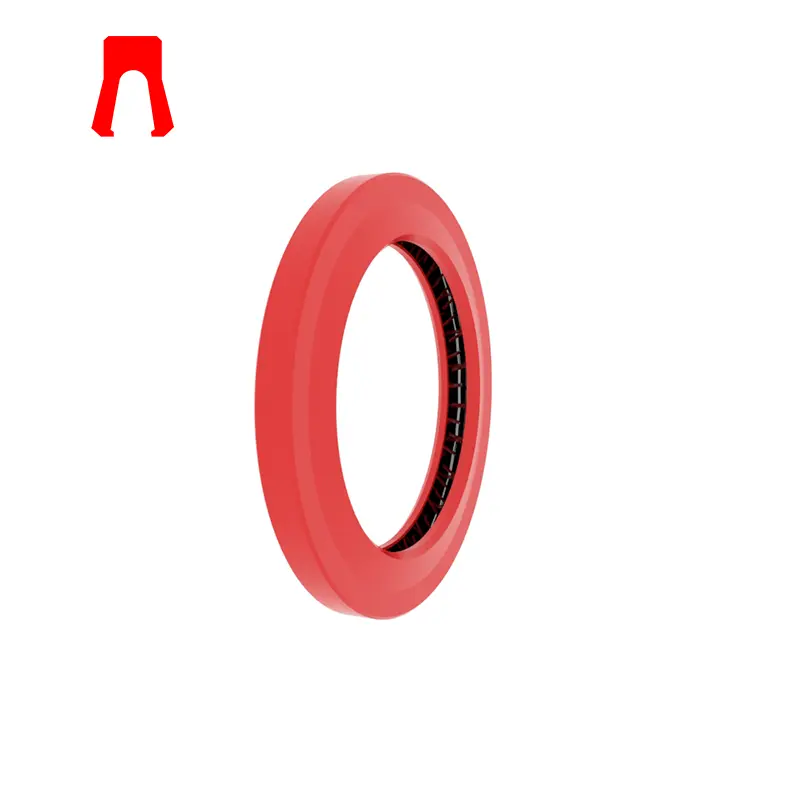

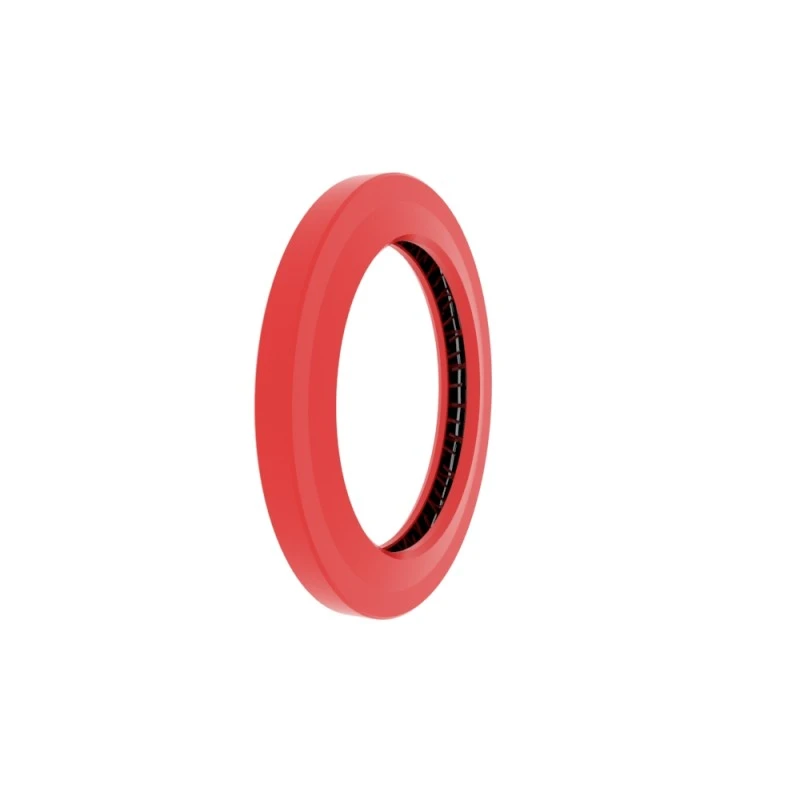

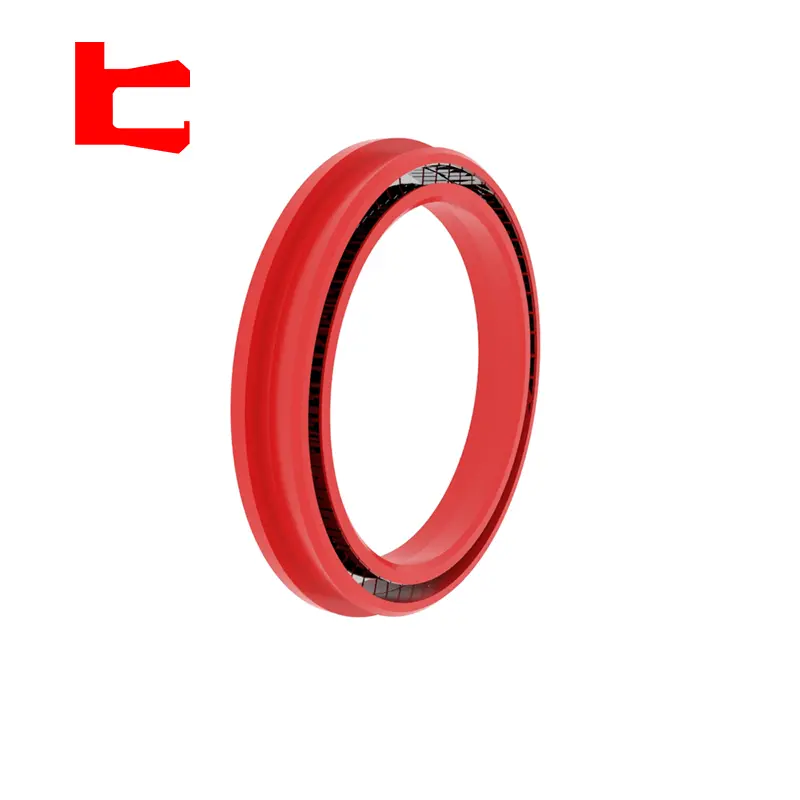

आरसीआर 117, आरसीआर 121 रोटरी पीटीएफई सील, मॅन्डर स्प्रिंग, एकल अभिनय, उच्च तापमान गंज प्रतिकार, तुलनेने उच्च गती आणि उच्च दाबासाठी योग्य.
आरसीआर 118 एंड पीटीएफई रोटरी सील, मॅन्डर स्प्रिंग, एकल अभिनय, उच्च तापमान गंज प्रतिरोध, मुख्यतः रासायनिक उद्योगात वापरला जातो.

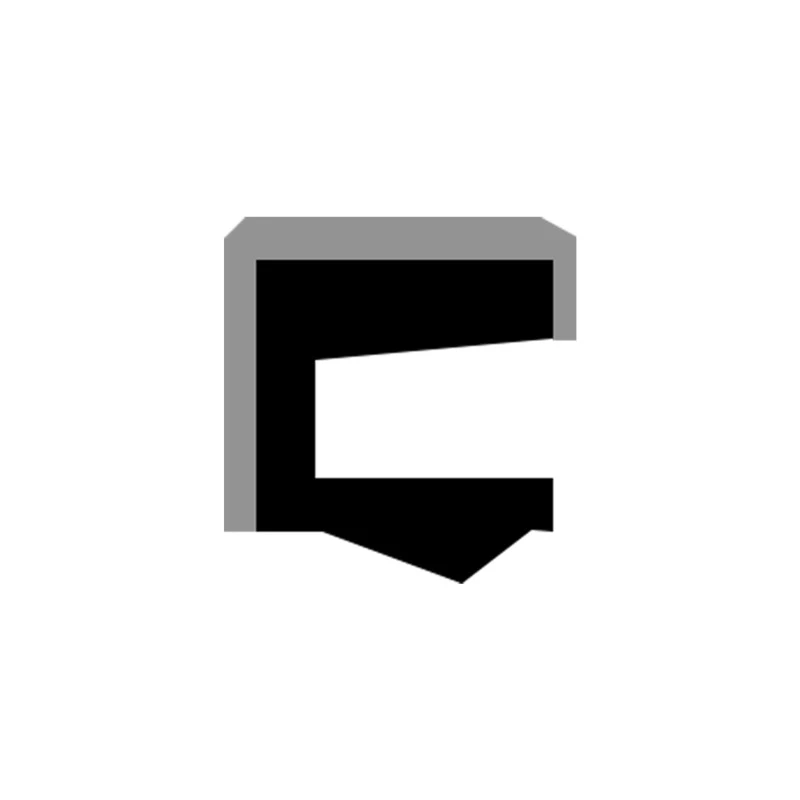

आरसीआर 119 रोटरी स्केलेटन सिंगल लिप सील, सिंगल अ‍ॅक्टिंग, अक्षीय ओपन ग्रूव्ह इन्स्टॉलेशन, मोठ्या प्रमाणात वापरली जाते, मुख्यतः बीयरिंगसाठी संरक्षणात्मक घटक म्हणून वापरली जाते.
आरसीआर २०१ ,, आरसीआर २०२ रोटरी स्केलेटन डबल लिप सील, सिंगल अ‍ॅक्टिंग, डस्टप्रूफ सहाय्यक ओठ, अक्षीय ओपन ग्रूव्ह इन्स्टॉलेशन, मोठ्या प्रमाणात वापरल्या जाणार्‍या, मुख्यतः बीयरिंग्जसाठी संरक्षणात्मक घटक म्हणून वापरली जातात.
आरसीआर २०3, आरसीआर २०4 रोटरी स्केलेटन-फ्री सिंगल लिप सील, सिंगल अ‍ॅक्टिंग, अक्षीय ओपन ग्रूव्ह फिक्स्चर फिक्स्ड इन्स्टॉलेशन, मुख्यतः मेटलर्जी आणि शिपबिल्डिंग सारख्या जड उद्योगांमध्ये वापरली जाते.
आरसीआर 205 कट-ऑफ रोटरी स्केलेटन-फ्री सिंगल लिप सील, सिंगल अ‍ॅक्टिंग, अक्षीय ओपन ग्रूव्ह फिक्स्चर फिक्स्ड इन्स्टॉलेशन, मुख्यतः मेटलर्जी आणि शिपबिल्डिंग सारख्या जड उद्योगांमध्ये वापरली जाते.
आरसीआर 206, आरसीआर 207 कट-ऑफ रोटरी फ्रेमलेस सिंगल लिप सील, सिंगल अ‍ॅक्टिंग, अक्षीय ओपन ग्रूव्ह फिक्स्चर फिक्स्ड इन्स्टॉलेशन, मुख्यतः मेटलर्जी आणि शिपबिल्डिंग सारख्या जड उद्योगांमध्ये वापरली जाते. लो-स्पीड सीलिंगसाठी योग्य, सीलिंग माध्यम लिथियम-आधारित ग्रीस आहे.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
मुख्य अनुप्रयोग

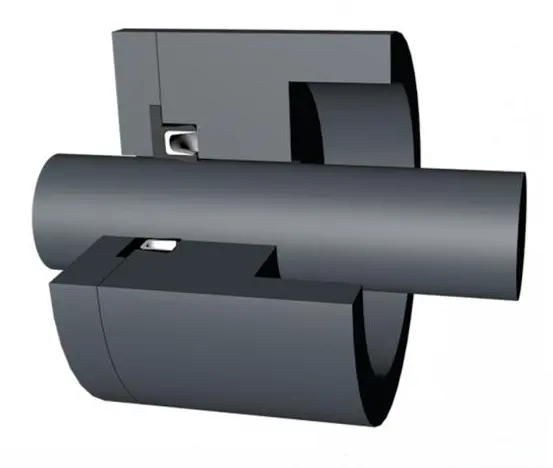

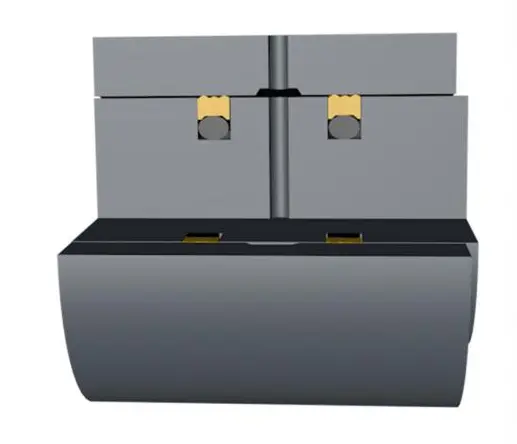

फिरविणे रोटरी सील फिरविणे शाफ्ट एंड सीलिंग, फिरविणे शाफ्ट सीलिंग, उत्खनन करणारे, ग्रॅबर्स, रोटरी जोड, रोटरी वितरक आणि या प्रकारचे सील बहुतेकदा पेट्रोलियम आणि रासायनिक उद्योगांमध्ये वापरले जाते.
फायदे
रोटरी सील फिरविण्यामध्ये अनुकूलनीय मीडिया आणि तापमान श्रेणी, चांगले सीलिंग प्रभाव, उच्च दाब प्रतिरोध, लहान क्रॉस-सेक्शनल आकार, हायड्रॉलिक तेल प्रतिकार, कमी घर्षण आणि स्टिक-स्लिप इंद्रियगोचर नाही.

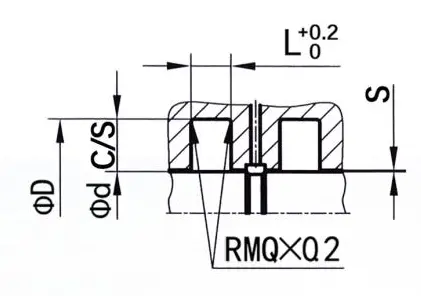

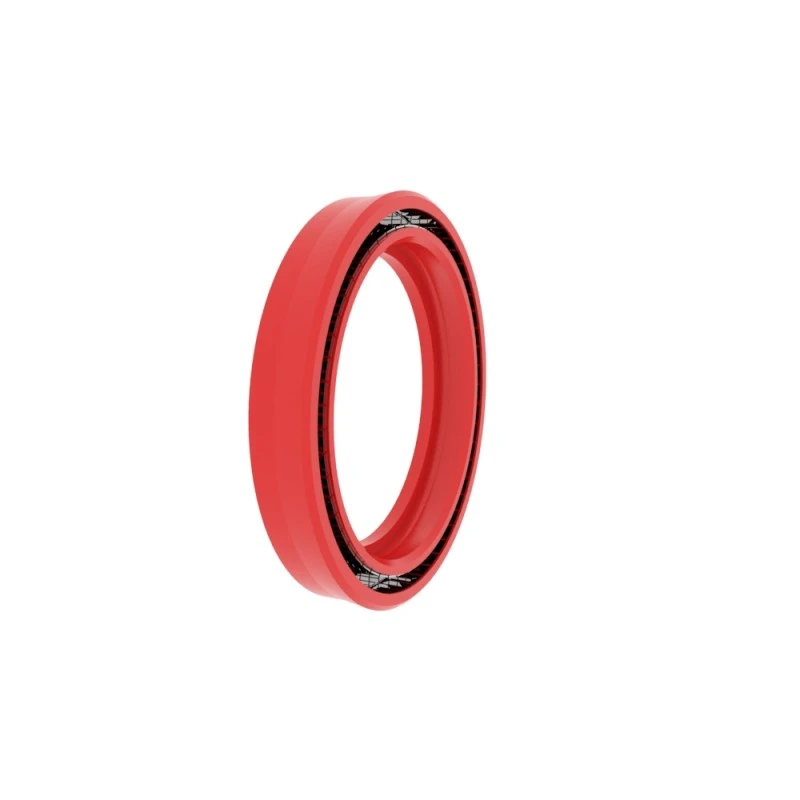

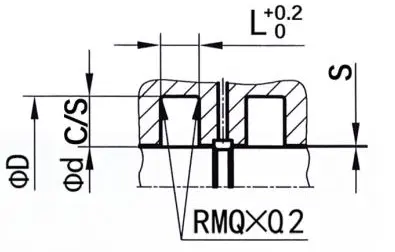

आरसीआर 101
ऑर्डर आकार
Φd ...... बाह्य व्यास
Φd ...... अंतर्गत व्यास
एल ...... खोबणीची रुंदी
|
पृष्ठभाग समाप्त |
आर टीमॅक्स (μ मी) |
आरए (μ मी) |
|
स्लाइडिंग पृष्ठभाग जुळणारे रबर/पॉलीयुरेथेन सील स्लाइडिंग पृष्ठभाग जुळणारे पीटीएफई सील |
.2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
खोबणी तळाशी खोबणीची बाजू |
≤6.3 ≤15 |
.1.6 ≤3 |
|
टीपी प्रोफाइल समर्थन लांबी गुणोत्तर |
50%-95% |
|
|
सहिष्णुता |
|
|
.डी |
एफ 8 |
|
.डी |
एच 8 |
ऑर्डर उदाहरण
मॉडेल: आरसीआर 101
खोबणी आकार: 100x115x8
साहित्य: एनबीआर/पोम
सील प्रकार: आरसीआर 101, आरसीआर 102
मुख्य अनुप्रयोग: फिरणार्‍या शाफ्ट एंड सीलिंगसाठी योग्य
फायदे: विस्तृत माध्यमांसाठी योग्य, विस्तृत तापमान श्रेणी आणि चांगला सीलिंग प्रभाव
साहित्य: पॉलीयुरेथेन, रबर/पॉलीऑक्सिमेथिलीन
|

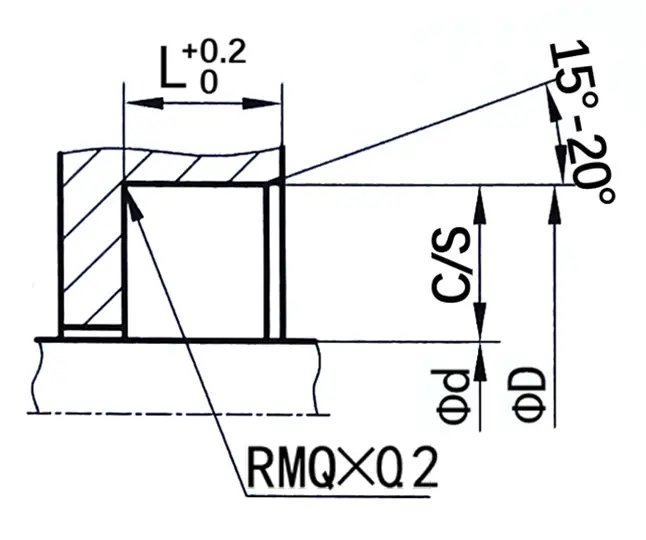

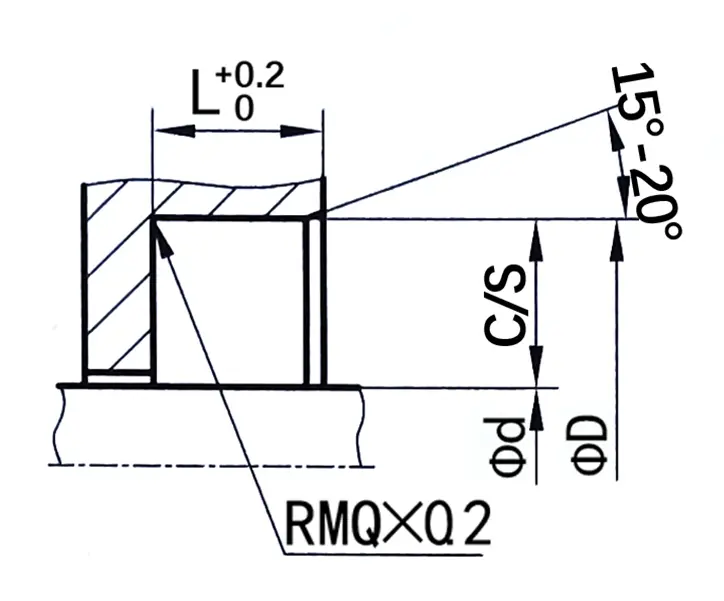

सील ग्रूव्ह उदाहरणे |
खाली मानक खोबणीचे परिमाण आहेत (आकार श्रेणीतील कोणत्याही आकाराचे रोटरी सील तयार केले जाऊ शकतात) |
|||||
|
|
|
.डी |
.डी |
L |
सी/एस |
|
|
6-59.9 |
+डी+12 |
7 |
6 |
|||
|
60-139.9 |
+डी+15 |
8 |
7.5 |
|||
|
140-299.9 |
+डी+20 |
10 |
10 |
|||
|
300-499.9 |
+डी+30 |
12 |
15 |
|||
|
500-800 |
+डी+40 |
20 |
20 |
|||
|
＞ 800 |
+डी+50 |
22 |
25 |
|||

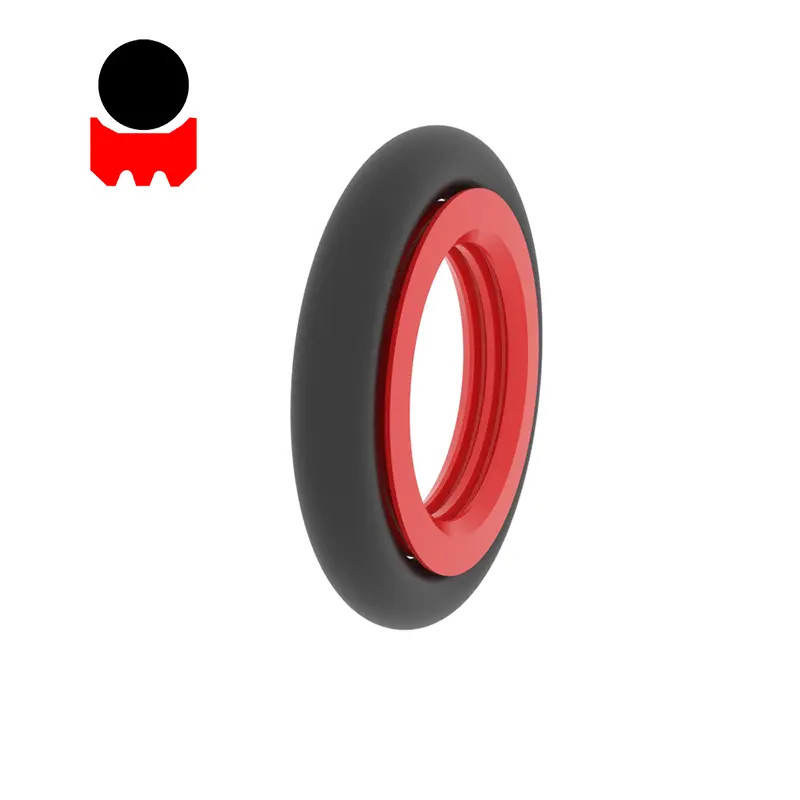

आरसीआर 115
ऑर्डर आकार
Φd ...... बाह्य व्यास
Φd ...... अंतर्गत व्यास
एल ...... खोबणीची रुंदी
|
पृष्ठभाग समाप्त |
आर टीमॅक्स (μ मी) |
आरए (μ मी) |
|
स्लाइडिंग पृष्ठभाग जुळणारे रबर/पॉलीयुरेथेन सील स्लाइडिंग पृष्ठभाग जुळणारे पीटीएफई सील |
.2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
खोबणी तळाशी खोबणीची बाजू |
≤6.3 ≤15 |
.1.6 ≤3 |
|
टीपी प्रोफाइल समर्थन लांबी गुणोत्तर |
50%-95% |
|
|
सहिष्णुता |
|
|
.डी |
एफ 8 |
|
.डी |
एच 8 |
ऑर्डर उदाहरण
मॉडेल: आरसीआर 115
खोबणी आकार: 100x111x4.2
साहित्य: पीटीएफई 4+एनबीआर
सील प्रकार: आरसीआर 115
मुख्य अनुप्रयोग: रोटरी शाफ्ट सील, उत्खनन करणारे, पकडणारे, कुंडा जोडांसाठी योग्य.
फायदे: हे उच्च दाबाचा प्रतिकार करू शकते, क्रॉस-सेक्शनल आकार लहान आहे, हायड्रॉलिक तेलास प्रतिरोधक आहे, कमी घर्षण आहे आणि स्टिक-स्लिप इंद्रियगोचर नाही.
साहित्य: टेट्राफ्लोरोएथिलीन + नायट्रिल रबर किंवा फ्लोरोरुबर
|

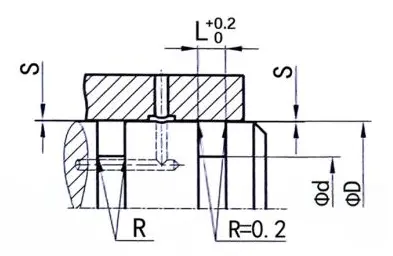

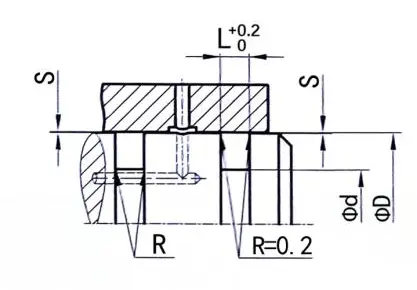

सील ग्रूव्ह उदाहरणे |
खाली मानक खोबणीचे परिमाण आहेत (आकार श्रेणीतील कोणत्याही आकाराचे रोटरी सील तयार केले जाऊ शकतात) |
||||||||
|
|
|
.डी |
.डी |
L |
R |
X |
जास्तीत जास्त एक्सट्र्यूजन अंतर एस |
||
|
100 बार |
200 बार |
||||||||
|
6-18.9 |
+डी+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
+डी+7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
+डी+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
+डी+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
+डी+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
+डी+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

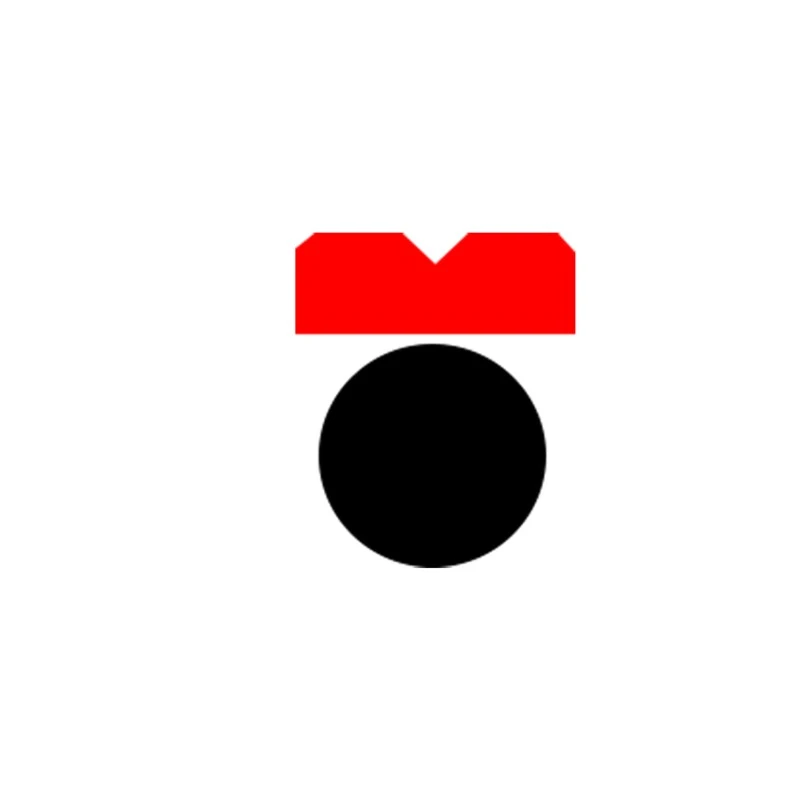

आरसीआर 116
ऑर्डर आकार
Φd ...... बाह्य व्यास
Φd ...... अंतर्गत व्यास
एल ...... खोबणीची रुंदी
|
पृष्ठभाग समाप्त |
आर टीमॅक्स (μ मी) |
आरए (μ मी) |
|
स्लाइडिंग पृष्ठभाग जुळणारे रबर/पॉलीयुरेथेन सील स्लाइडिंग पृष्ठभाग जुळणारे पीटीएफई सील |
.2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
खोबणी तळाशी खोबणीची बाजू |
≤6.3 ≤15 |
.1.6 ≤3 |
|
टीपी प्रोफाइल समर्थन लांबी गुणोत्तर |
50%-95% |
|
|
सहिष्णुता |
|
|
.डी |
एफ 8 |
|
.डी |
एच 8 |
ऑर्डर उदाहरण
मॉडेल: आरसीआर 116
खोबणी आकार: 100x89x4.2
साहित्य: पीटीएफई 4+एनबीआर
सील प्रकार: आरसीआर 116
मुख्य अनुप्रयोग: रोटरी शाफ्ट एंड सील, उत्खनन करणारे, ग्रॅबर्स, रोटरी जोड, रोटरी वितरकांसाठी योग्य.
फायदे: हे माध्यम आणि तापमानाच्या विस्तृत श्रेणीसाठी योग्य आहे, चांगला सीलिंग प्रभाव, लहान क्रॉस-सेक्शनल आकार, हायड्रॉलिक तेलाचा तीव्र प्रतिकार, कमी घर्षण आणि स्टिक-स्लिप इंद्रियगोचर नाही.
साहित्य: टेट्राफ्लोरोएथिलीन + नायट्रिल रबर किंवा फ्लोरोरुबर
|
सील ग्रूव्ह उदाहरणे |
खाली मानक खोबणीचे परिमाण आहेत (आकार श्रेणीतील कोणत्याही आकाराचे रोटरी सील तयार केले जाऊ शकतात) |
||||||||
|
|
|
.डी |
.डी |
L |
R |
ओ-रिंग |
जास्तीत जास्त एक्सट्र्यूजन अंतर एस |
||
|
100 बार |
200 बार |
||||||||
|
8-39.9 |
-डी -4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
-डी -7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
-डी -11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
-डी -15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
-डी -21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
70 670 |
-डी -28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

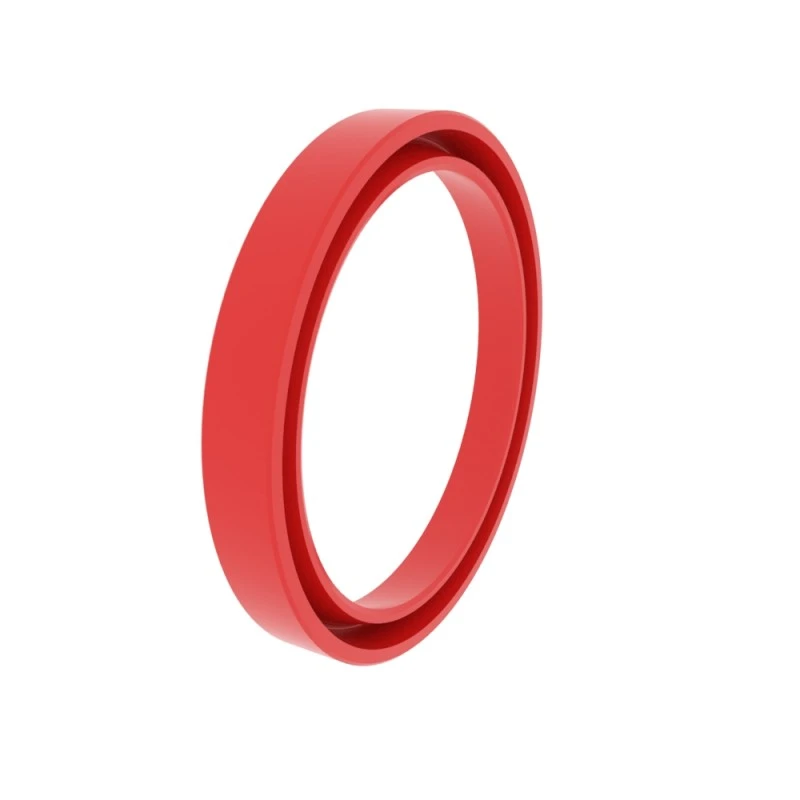

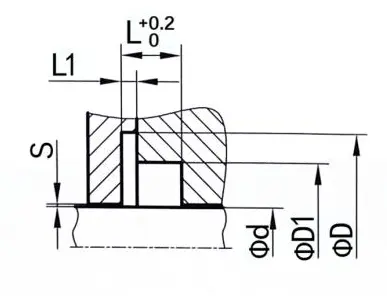

आरसीआर 117
ऑर्डर आकार
Φd ...... बाह्य व्यास
1d 1 ...... बाह्य व्यास
Φd ...... अंतर्गत व्यास
एल ...... खोबणीची रुंदी
L1 ...... खोबणीची रुंदी
|
पृष्ठभाग समाप्त |
आर टीमॅक्स (μ मी) |
आरए (μ मी) |
|
स्लाइडिंग पृष्ठभाग जुळणारे रबर/पॉलीयुरेथेन सील स्लाइडिंग पृष्ठभाग जुळणारे पीटीएफई सील |
.2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
खोबणी तळाशी खोबणीची बाजू |
≤6.3 ≤15 |
.1.6 ≤3 |
|
टीपी प्रोफाइल समर्थन लांबी गुणोत्तर |
50%-95% |
|
|
सहिष्णुता |
|
|
.डी |
एफ 8 |
|
.डी |
एच 8 |
ऑर्डर उदाहरण
मॉडेल: आरसीआर 117
ग्रूव्ह आकार: 100x117.5x110.5x7.1x1.8
साहित्य: पीटीएफई 4+व्ही
सील प्रकार: आरसीआर 117
मुख्य अनुप्रयोग: फिरणार्‍या शाफ्ट एंड सीलिंगसाठी योग्य, या प्रकारचे सील बहुतेकदा पेट्रोलियम आणि रासायनिक उद्योगांमध्ये वापरले जाते
फायदे: कमी घर्षण, गंज प्रतिकार, उच्च तापमान प्रतिकार, उच्च गतीसाठी योग्य
साहित्य: पीटीएफई, स्टेनलेस स्टील स्प्रिंग
|

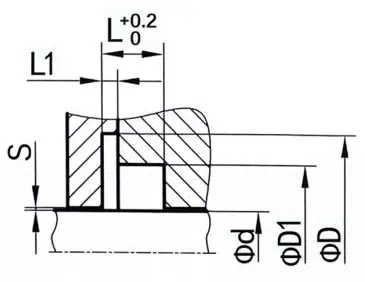

सील ग्रूव्ह उदाहरणे |
खाली मानक खोबणीचे परिमाण आहेत (आकार श्रेणीतील कोणत्याही आकाराचे रोटरी सील तयार केले जाऊ शकतात) |
|||||||||
|
|
|
.डी |
.डी |
एफडी 1 |
L |
L1 |
जास्तीत जास्त एक्सट्र्यूजन अंतर एस |
|||
|
20 बार |
100 बार |
200 बार |
||||||||
|
5-19.9 |
+डी+9 |
+डी+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
+d+12.5 |
+डी+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
+d+17.5 |
+डी+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
+डी+22 |
+डी+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
