व्यावसायिक सीलिंग सोल्यूशन्सचा पुरवठादार म्हणून, रुईचेन सीलने सुरू केलेल्या डस्ट सील टर्निंग सीलच्या आरसीए मालिकेमध्ये विविध डिझाइन आणि लक्ष्यित कार्ये आहेत, ज्यामुळे धूळ प्रतिबंध, दबाव प्रतिकार आणि पर्यावरणीय अनुकूलतेसाठी औद्योगिक क्षेत्राच्या मूळ गरजा पूर्णपणे व्यापल्या आहेत.
तांत्रिक डिझाइनच्या बाबतीत, डस्ट सील टर्निंग सील्स मालिका उत्पादने लवचिकतेवर केंद्रित आहेत. तेथे सामान्य सील आहेत (जसे की आरसीए 101/104/105) एक्सट्रूडेड बाह्य व्यासांसह स्थापित केले आहेत, जे आयएसओ 6195-ए मानक ग्रूव्ह्सशी सुसंगत आहेत आणि कॉम्पॅक्ट स्पेस परिस्थितीसाठी योग्य आहेत; एकात्मिक अँटी-एक्सट्र्यूजन स्केलेटन (जसे की आरसीए 103/106) असलेले मॉडेल देखील आहेत, जे अक्षीय ओपन ग्रूव्ह डिझाइन (आयएसओ 6195-बी) द्वारे डायनॅमिक लोड अंतर्गत स्ट्रक्चरल स्थिरता वाढवते. विशेष कामकाजाच्या परिस्थितीसाठी, आरसीए 107 30 ° झुकलेल्या खोबणी स्थापनेस समर्थन देते आणि शाही आणि मेट्रिक उपकरणांशी सुसंगत आहे, तर आरसीए 108 फ्लॅंज फिक्सिंग डिझाइनद्वारे जुन्या सिलेंडर्सची देखभाल प्रक्रिया सुलभ करते, ज्यामुळे परिवर्तनाची किंमत लक्षणीय प्रमाणात कमी होते.
सीलिंग परफॉरमन्स ऑप्टिमायझेशनच्या बाबतीत, आम्ही नाविन्यपूर्ण संरचनांद्वारे विश्वसनीयता सुधारित करतो: आरसीए 101 च्या ऑइल रिटर्न ग्रूव्ह डिझाइनमुळे तेलाच्या ओहोटीला प्रोत्साहन मिळते आणि प्रदूषक संचय कमी होतो; दुहेरी ओठ किंवा सहाय्यक ओठांची रचना (आरसीए 109/111/112, इ.) ड्युअल- dust क्शन धूळ आणि तेलाचा अडथळा साध्य करण्यासाठी टेट्राफ्लोरोएथिलीन एकत्रित सीलसह एकत्र केले जाते; आणि पीटीएफई (पॉलीटेट्राफ्लोरोएथिलीन) मटेरियल आणि ओ-रिंग (आरसीए 115 ~ 119) चे संमिश्र डिझाइन दबाव वितरणास संतुलित करते, 250 डिग्री सेल्सियसच्या उच्च तापमानास प्रतिरोधक आहे, आणि अर्धसंवाहक, अन्न आणि औषध यासारख्या स्वच्छ वातावरणासाठी योग्य, रासायनिक गंज प्रतिरोधक आहे. अत्यंत कामकाजाच्या परिस्थितीसाठी, आरसीए 213 डीए मालिकेच्या संयोजनात वापरला जातो, उच्च-हार्डनेस सामग्रीचा वापर चिखल आणि डांबरासारख्या चिकट प्रदूषकांना प्रतिकार करण्यासाठी आणि अंतर्गत सीलला इरोशनपासून संरक्षण करते.
अनुप्रयोगाच्या बाबतीत, आरसीए मालिका अभियांत्रिकी यंत्रणा, खाण उपकरणे, हायड्रॉलिक आणि वायवीय प्रणाली आणि अचूक औद्योगिक क्षेत्राशी मोठ्या प्रमाणात रुपांतरित केली जाते. उदाहरणार्थ, आरसीए 111/111 हायड्रॉलिक सिलेंडर्ससाठी दुहेरी संरक्षण प्रदान करणारे 1.6 एमपीए उच्च दाबाचा प्रतिकार करू शकते; आरसीए 115 ~ 119 नॉन-क्रिपिंग आणि कमी घर्षण वैशिष्ट्यांमुळे अचूक उपकरणांच्या धूळ प्रतिबंधासाठी प्रथम निवड झाली आहे; आरसीए 108 खोबणी सुधारित न करता जुन्या उपकरणांच्या देखभालीसाठी एक द्रुत समाधान प्रदान करते. सामग्रीच्या बाबतीत, आम्ही पर्यावरणीय संरक्षण आणि कामगिरीला समान महत्त्व देण्याचा आग्रह धरतो. पीटीएफई सुधारित तंत्रज्ञान स्वत: ची वंगण आणि पोशाख प्रतिकार दोन्ही विचारात घेते. ओ-रिंग इलास्टोमर्स (जसे की एनबीआर) सीलिंग स्थिरता सुनिश्चित करते. काही मॉडेल्स (जसे की आरसीए 119) स्वच्छ कार्यशाळेच्या कठोर आवश्यकता पूर्ण करण्यासाठी सिलिकॉन-मुक्त फॉर्म्युला वापरतात. बर्‍याच वर्षांपासून, रुईचेन सीलचे नेहमीच "अचूक रुपांतर आणि दीर्घकालीन संरक्षण" असे उद्दीष्ट असते. आरसीए मालिकेद्वारे, हे ग्राहकांना धूळ घुसखोरी, तेल गळती आणि उच्च-तापमान गंज यासारख्या आव्हानांचा सामना करण्यास मदत करते, जे उपकरणांच्या कार्यक्षम कार्यासाठी विश्वसनीय हमी प्रदान करते.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
मुख्य अनुप्रयोग: तेल सिलेंडरसाठी मानक डस्टप्रूफ
फायदे: उत्कृष्ट अँटी-फ्रिक्शन आणि डस्टप्रूफ इफेक्टसह डस्ट सील टर्निंग सील स्थापित करणे सोपे आहे. ते पोकळीच्या उलट दिशेने सरकणार नाहीत आणि सील रिंग आणि डस्टप्रूफ रिंग दरम्यान कोणतेही दबाव उघडणार नाही.
साहित्य: पॉलीयुरेथेन, रबर
विशिष्ट अनुप्रयोग क्षेत्रे:
सामान्य डस्टप्रूफ (आरसीए 101 ~ 105/113/114): धूळ घुसखोरीचा प्रतिकार करण्यासाठी अभियांत्रिकी यंत्रणा आणि ऑटोमेशन उपकरणांमध्ये मोठ्या प्रमाणात वापरला जातो.
भारी आणि देखभाल परिस्थिती (आरसीए 103/106/108): स्केलेटन समर्थन आणि फ्लॅंज फिक्सिंग डिझाइन खाण यंत्रणा आणि जुन्या सिलेंडर ट्रान्सफॉर्मेशनसारख्या उच्च-लोड परिस्थितीसाठी योग्य आहेत.
सुस्पष्टता आणि कठोर वातावरण (आरसीए 115 ~ 119): सेमीकंडक्टर, अन्न आणि औषध आणि इतर उद्योग, रांगणे, कमी घर्षण आणि गंज प्रतिकार नसण्याची आवश्यकता पूर्ण करतात.
मल्टी-स्टँडर्ड सुसंगतता: आरसीए 107 ब्रिटीश उपकरणांना समर्थन देते आणि आरसीए मालिका निवड प्रक्रिया सुलभ करण्यासाठी आयएसओ 6195 मानक ग्रूव्ह्ज पूर्णपणे व्यापते.

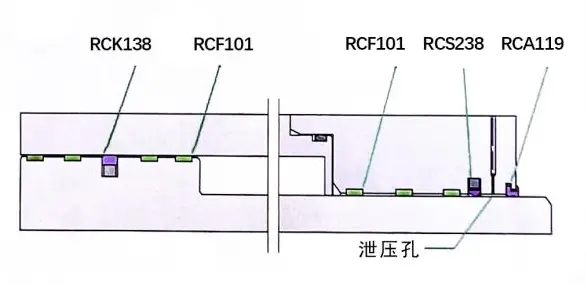

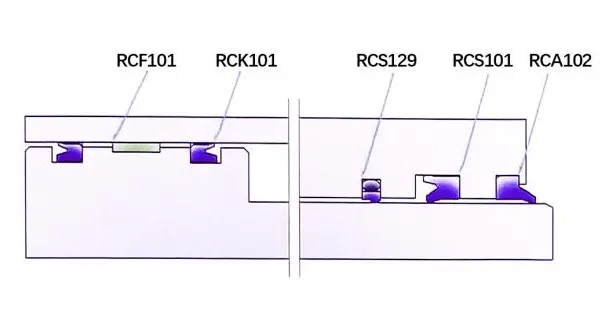

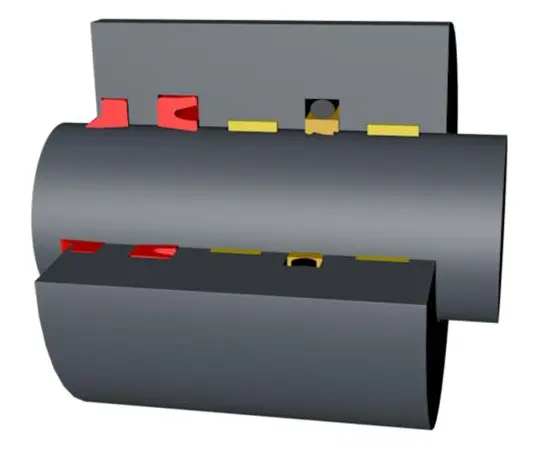

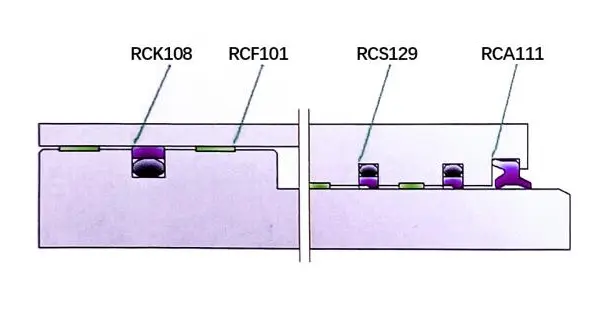

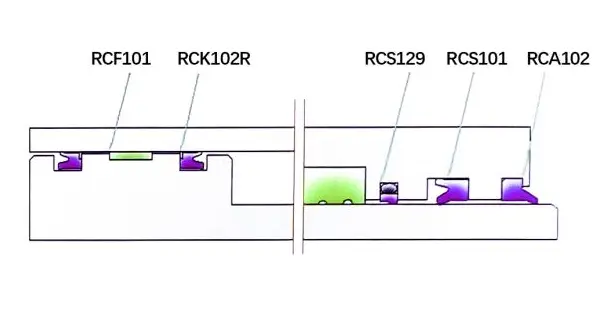

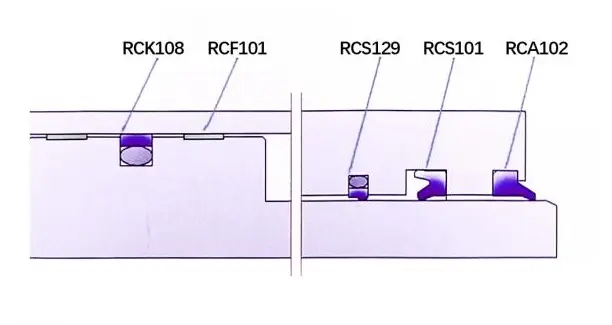

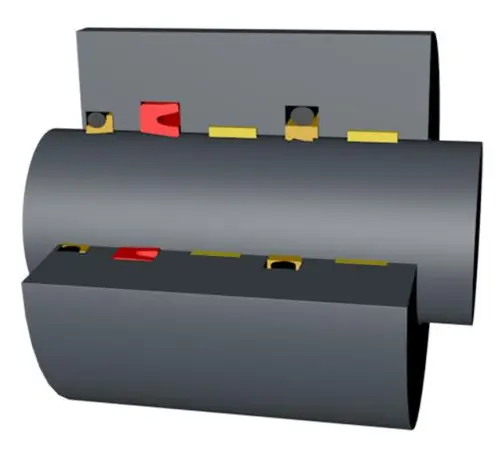

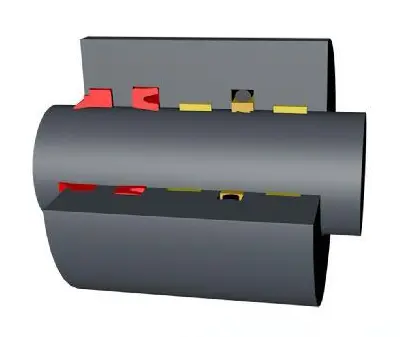

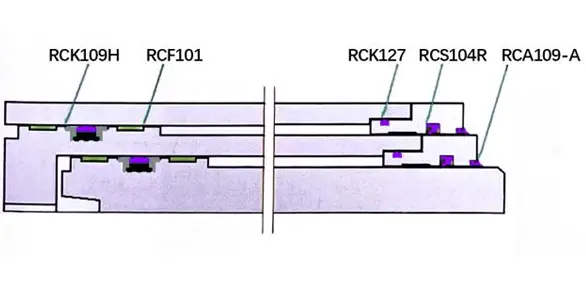

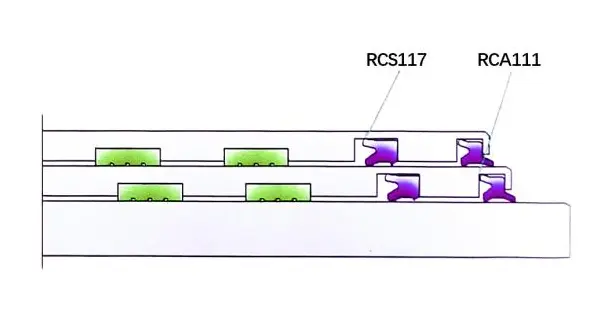

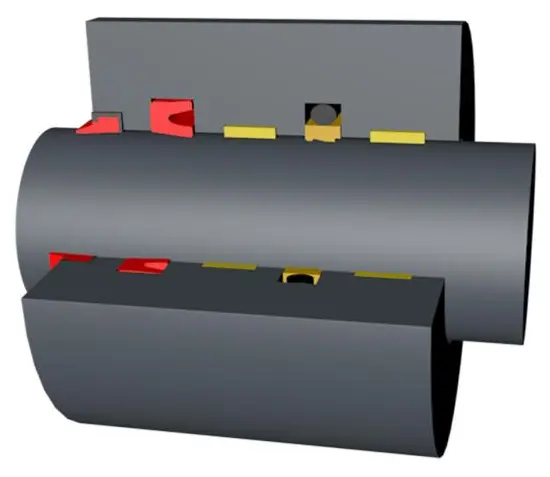

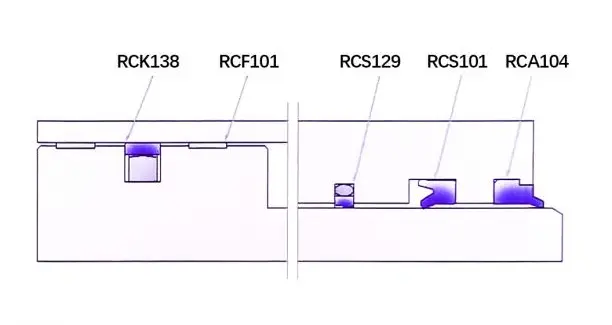

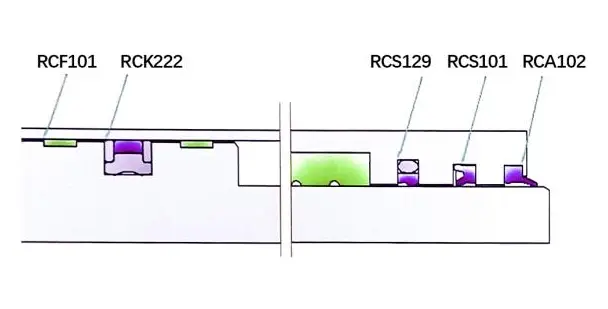

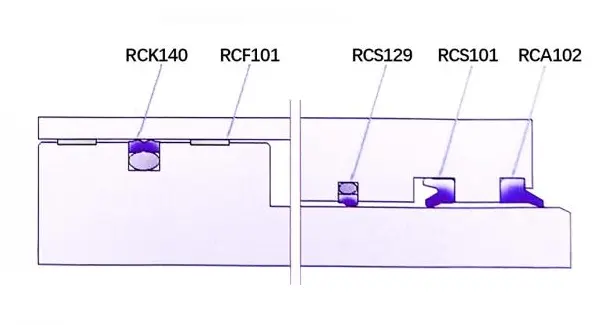

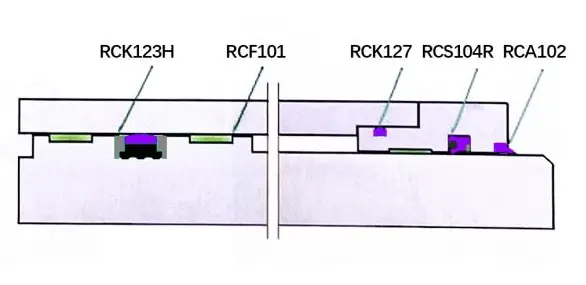

सीलिंग अनुप्रयोग आणि सिलेंडर डिझाइन
भारी उद्योग: उद्योगाची उदाहरणे: भारी मशीन टूल्स (फोर्जिंग मशीन, हायड्रॉलिक प्रेस, वाकणे मशीन इ.), धातुशास्त्र (रोलिंग मिल्स, एजीसी सिलेंडर्स इ.), खाण (हायड्रॉलिक सपोर्ट्स, खाण उपकरणे इ.), जड बांधकाम यंत्रसामग्री (क्रेन, खोदकाम करणारे इ.)
शिफारस केलेले सीलिंग डिझाइन:
भारी फोर्जिंग मशीन
धातुजी एजीसी
हायड्रॉलिक सपोर्ट कॉलम सिलिंडर
हायड्रॉलिक सपोर्ट गार्ड जॅक
क्रेन लिफ्टिंग सिलेंडर
क्रेन लफिंग सिलेंडर
मध्यम उद्योग: उद्योगांची उदाहरणे: उचलण्याची उपकरणे, कृषी यंत्रणा, हलकी वाहतूक साधने, उचलण्याचे प्लॅटफॉर्म, मशीन टूल्स (वाकणे मशीन, इंजेक्शन मोल्डिंग मशीन, मिलिंग मशीन इ.), फोर्कलिफ्ट्स, डंप ट्रक
शिफारस केलेले सीलिंग डिझाइन:
वाकणे मशीन
डंप ट्रक लिफ्टिंग डिव्हाइस
कृषी यंत्रणा
उचल प्लॅटफॉर्म
प्रकाश उद्योग: उद्योगाची उदाहरणे: मशीन टूल्स, फोर्कलिफ्ट्स, इंजेक्शन मोल्डिंग मशीन, कृषी यंत्रणा, बॉलर्स
शिफारस केलेले सीलिंग डिझाइन:
लहान फोर्कलिफ्ट
इंजेक्शन मोल्डिंग मशीन

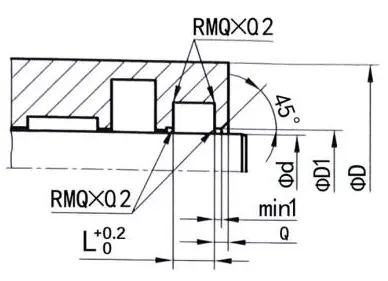

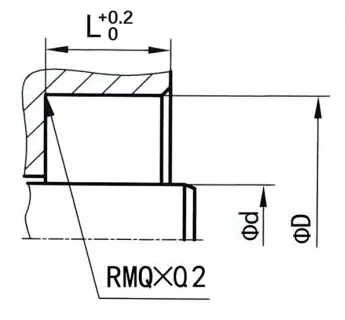

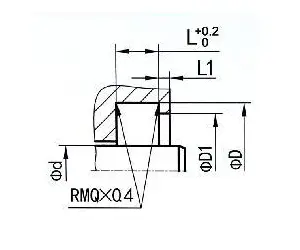

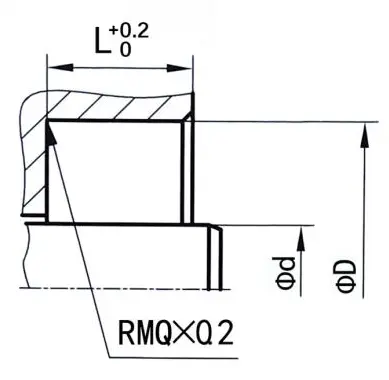

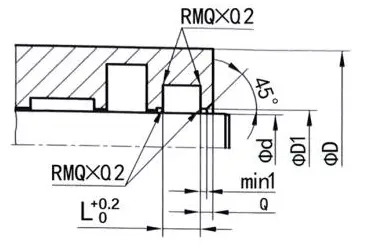

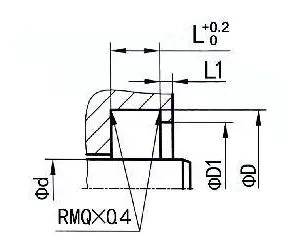

डस्ट सील ग्रूव्ह

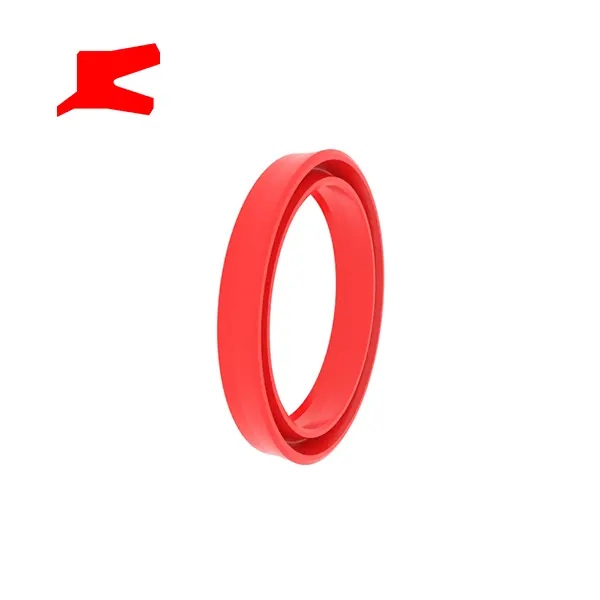

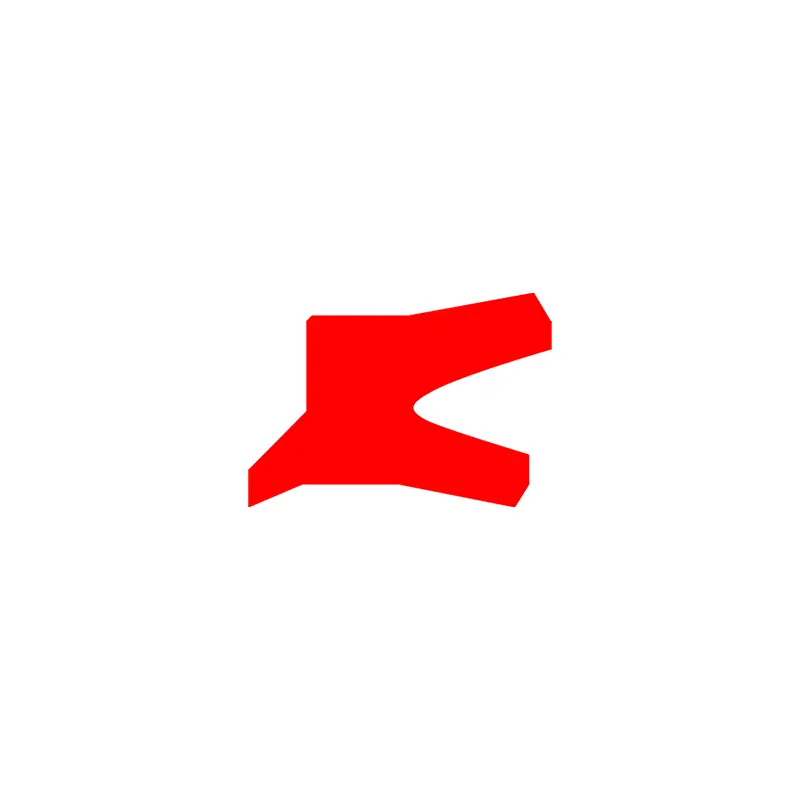

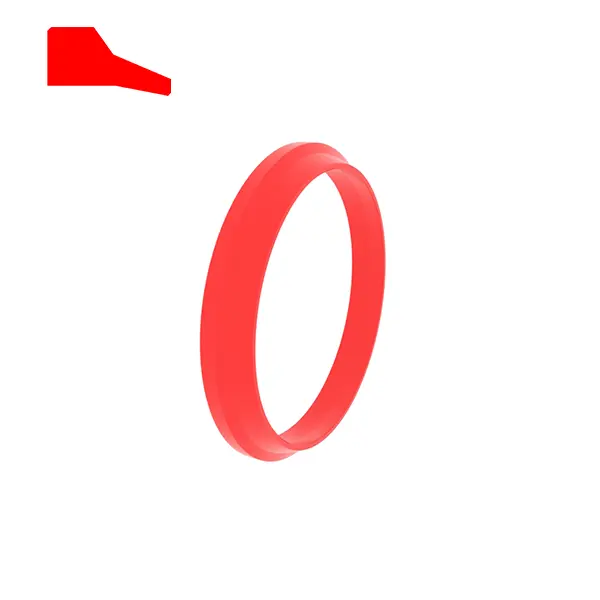

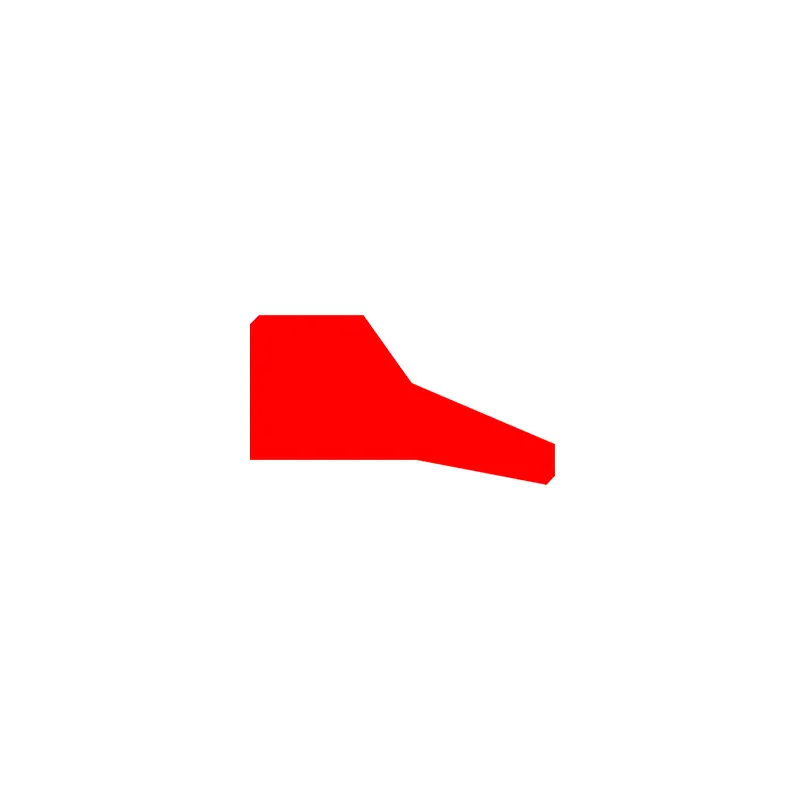

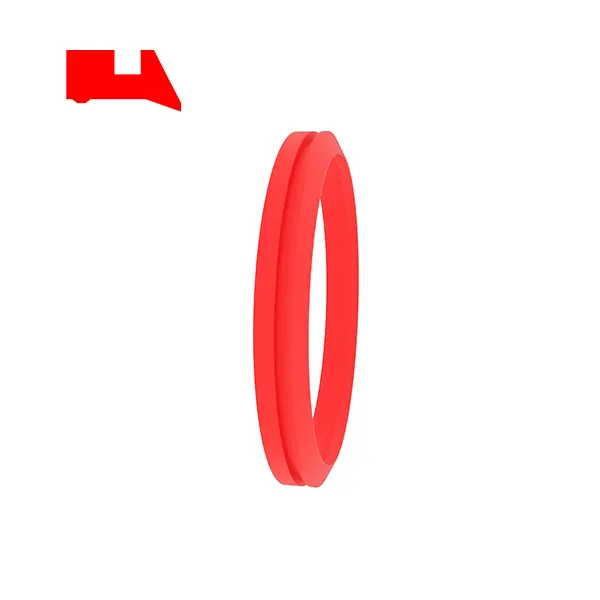

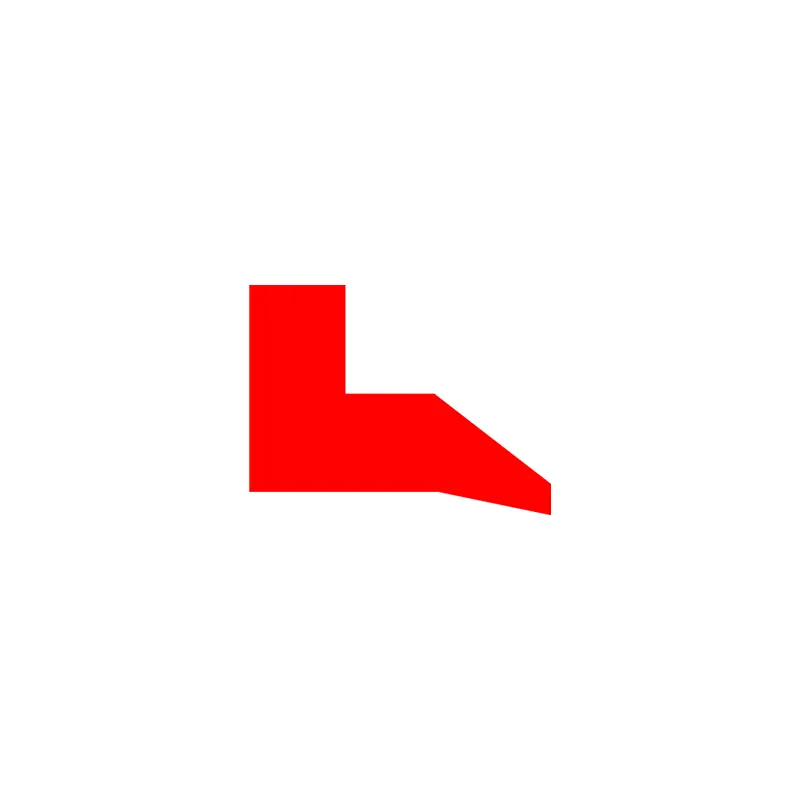

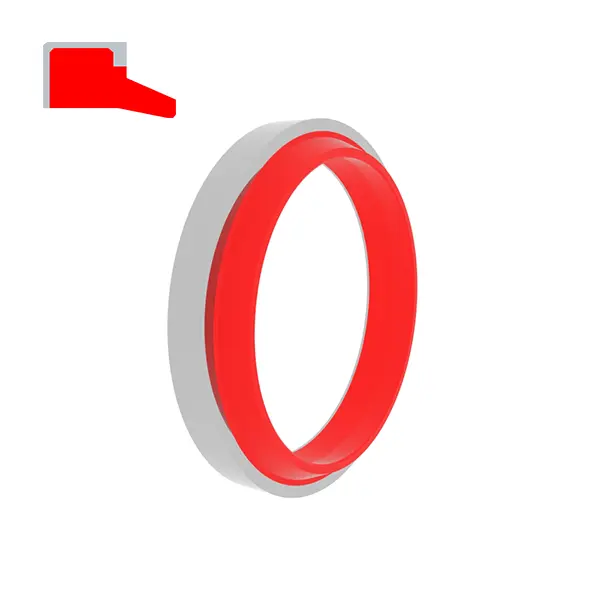

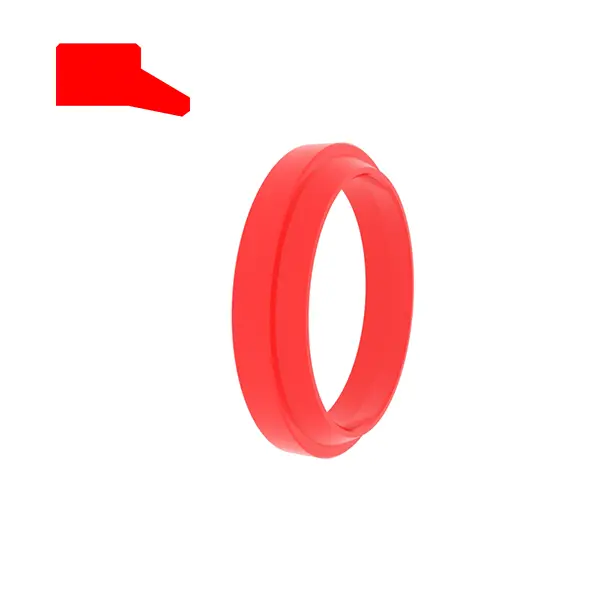

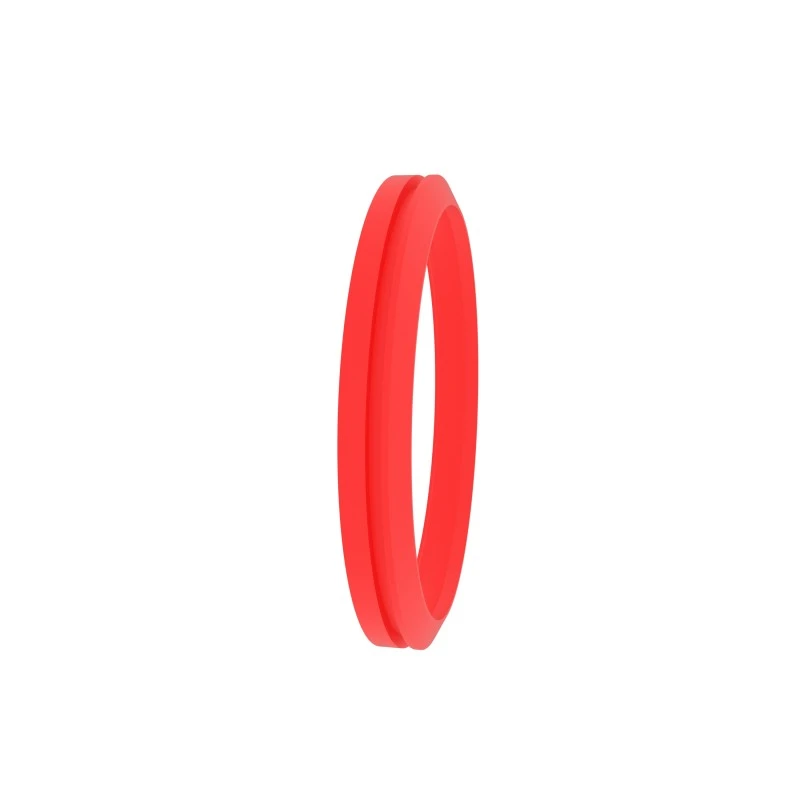

आरसीए 101
ऑर्डर आकार
Φd ...... बाह्य व्यास
Φd ...... अंतर्गत व्यास
एल ...... खोबणीची रुंदी
एच ...... धूळ सीलची एकूण उंची
| पृष्ठभाग समाप्त | आर टीमॅक्स (μ मी) | आरए (μ मी) |
| स्लाइडिंग पृष्ठभाग जुळणारे रबर/पॉलीयुरेथेन सील स्लाइडिंग पृष्ठभाग जुळणारे पीटीएफई सील | .2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| खोबणी तळाशी खोबणीची बाजू | ≤6.3 ≤15 | .1.6 ≤3 |
| टीपी प्रोफाइल समर्थन लांबी गुणोत्तर | 50%-95% |
|
| सहिष्णुता | |
| ΦD1 एच 11 | एल <10 मिमी +0.2 |
| HD H11 | L ＞ 10 मिमी +0.3 |
ऑर्डर उदाहरण
मॉडेल: आरसीए 101
खोबणी आकार: 100x108x4/7
साहित्य: आरसी-पीयू-एच
सील प्रकार: आरसीए 101, आरसीए 104
मुख्य अनुप्रयोग: तेल सिलेंडर्ससाठी मानक धूळ संरक्षण
फायदे: सोपी स्थापना, उत्कृष्ट अँटी-फ्रिक्शन आणि डस्टप्रूफ इफेक्ट, पोकळीमध्ये रिव्हर्स ओव्हमेंट नाही, सीलिंग रिंग आणि डस्ट रिंग दरम्यान दबाव उघडणे नाही.
साहित्य: पॉलीयुरेथेन, रबर
| सील ग्रूव्ह उदाहरणे | खाली मानक खोबणीचे परिमाण आहेत (आकार श्रेणीतील कोणत्याही आकाराचे धूळ सील तयार केले जाऊ शकतात) | |||||||
 |

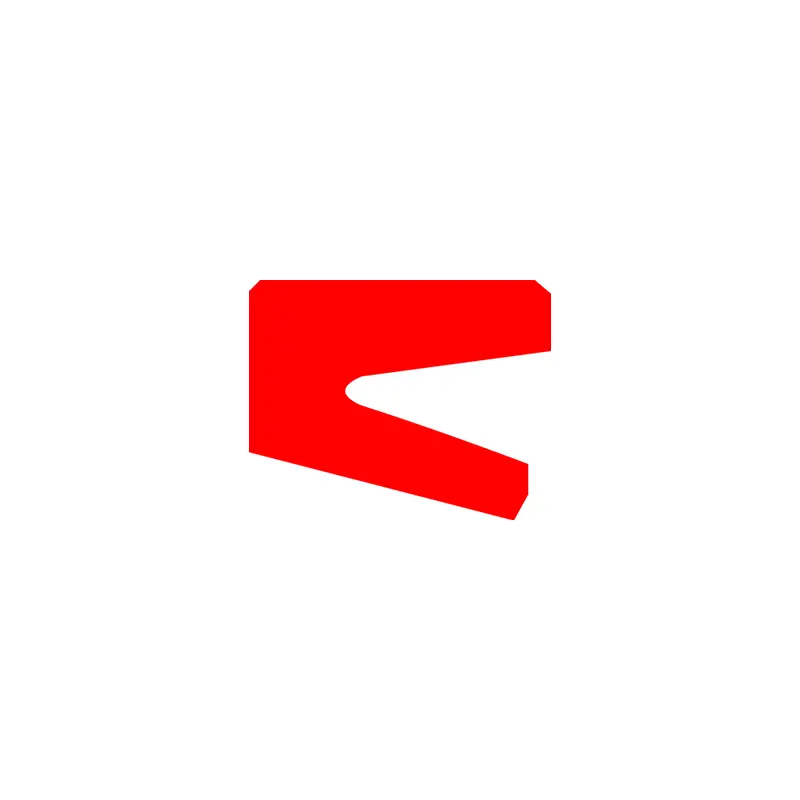

आरसीए 101
|
.डी | .डी | एफडी 1 | L | L1 | H | |
| 6-100 | +डी+8 | +डी+6 | 4 | 1 | 7 | |||
|

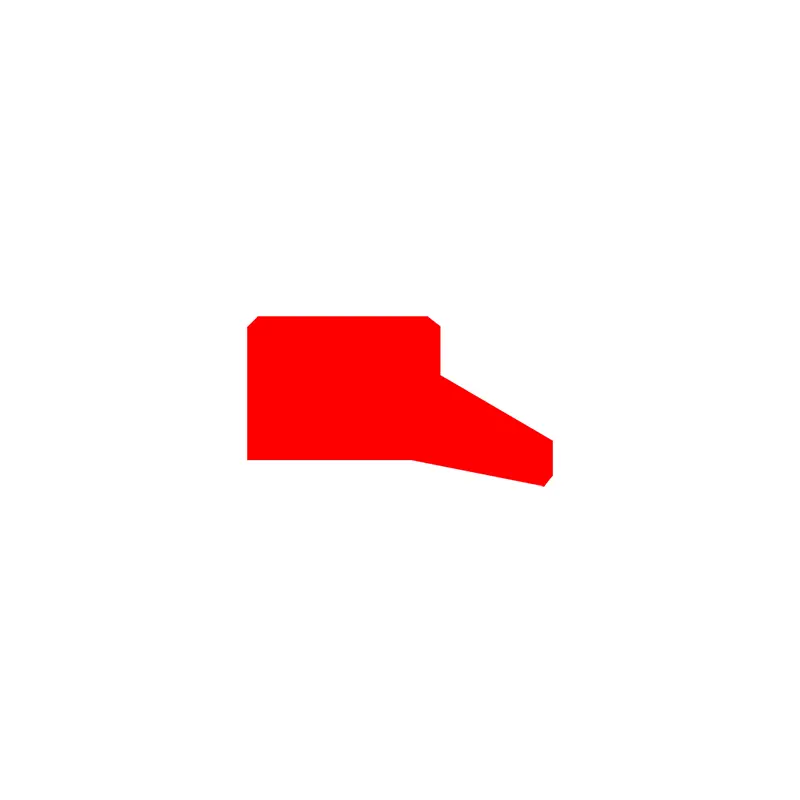

आरसीए 104
|
100.1-149.9 | +डी+12 | +डी+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | +डी+15 | ΦD11 | 6.5 | 2 | 13 | |||

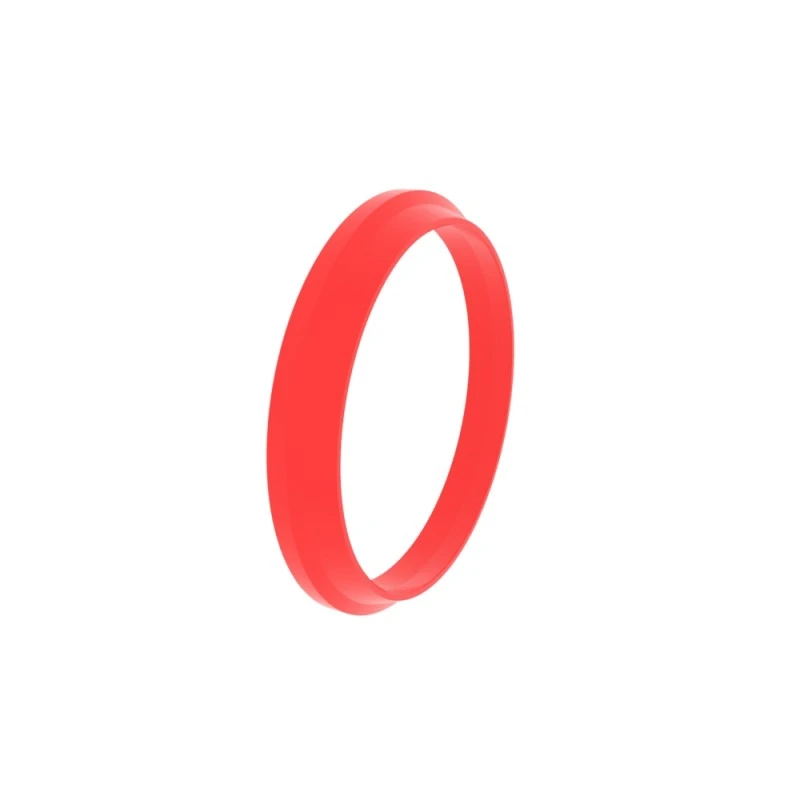

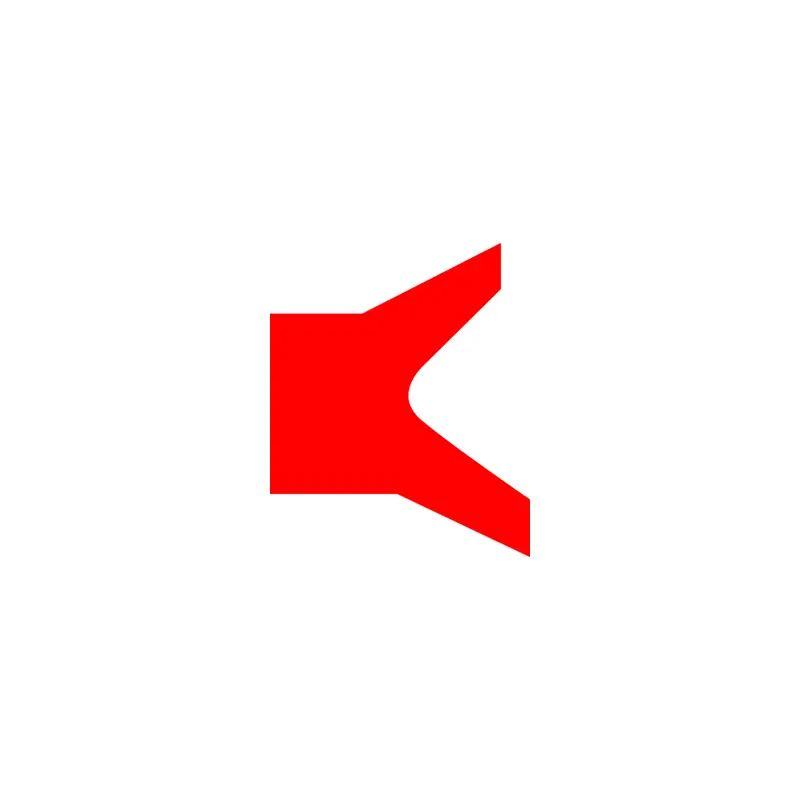

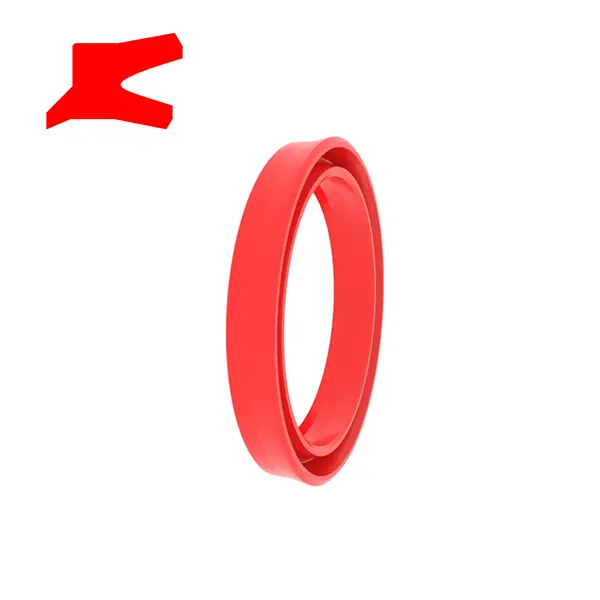

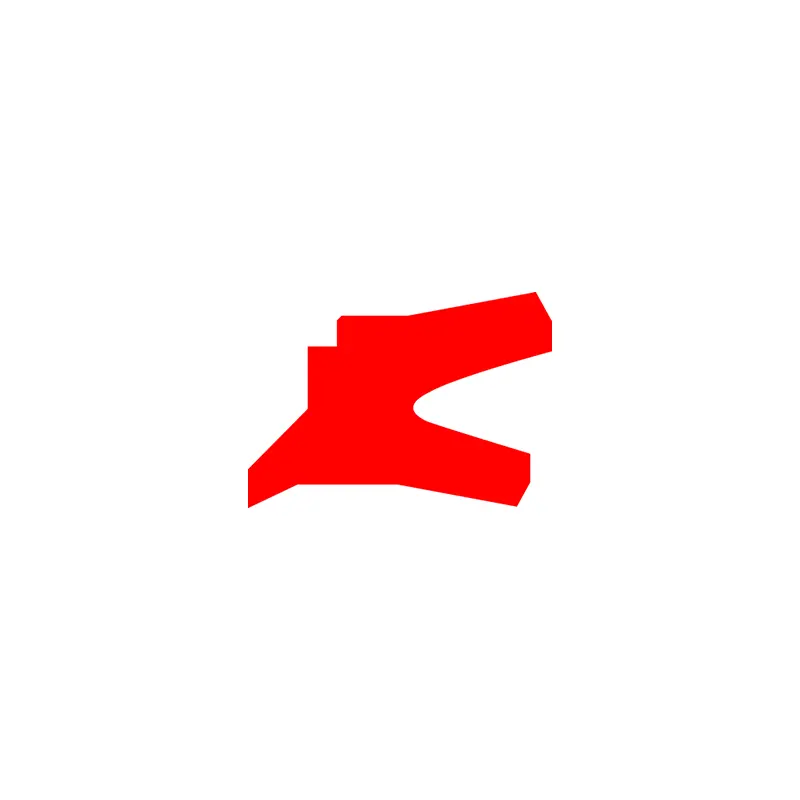

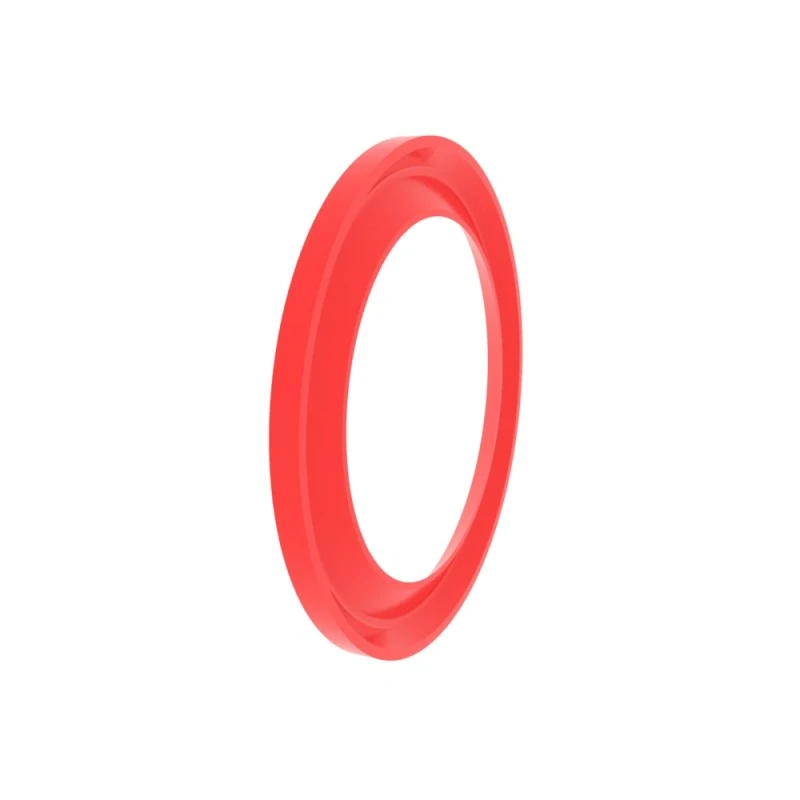

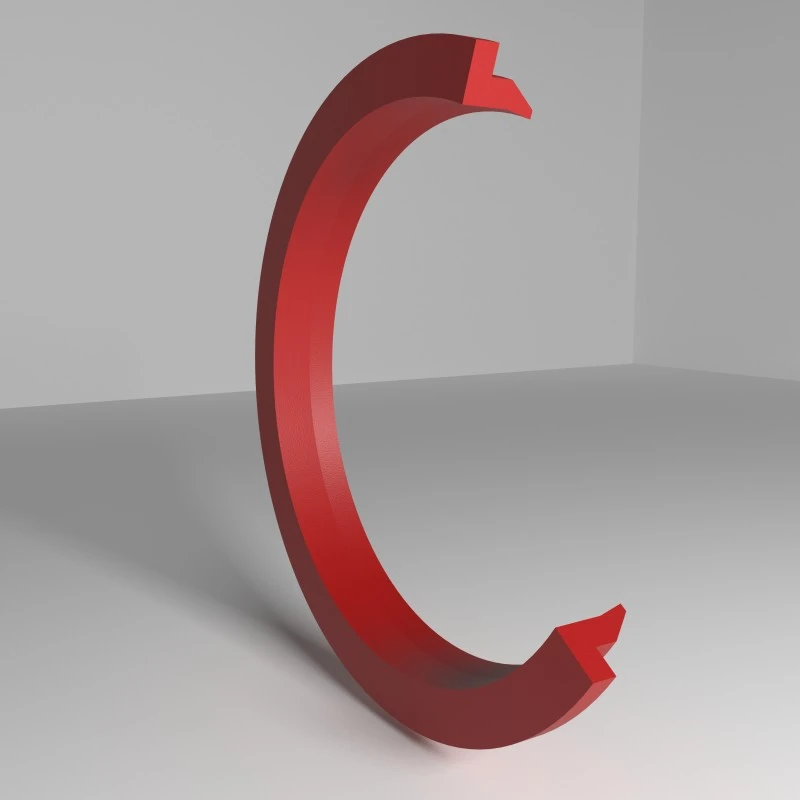

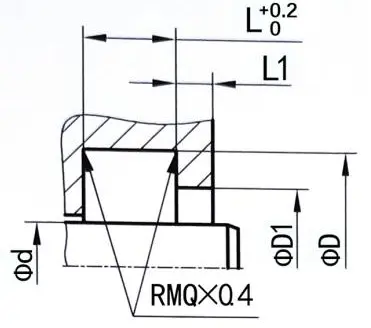

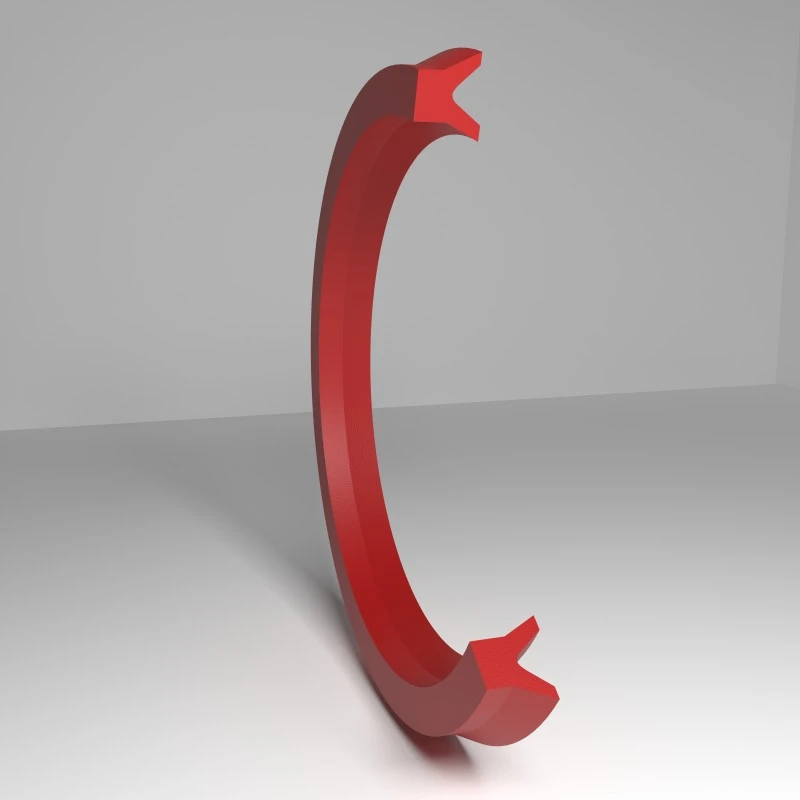

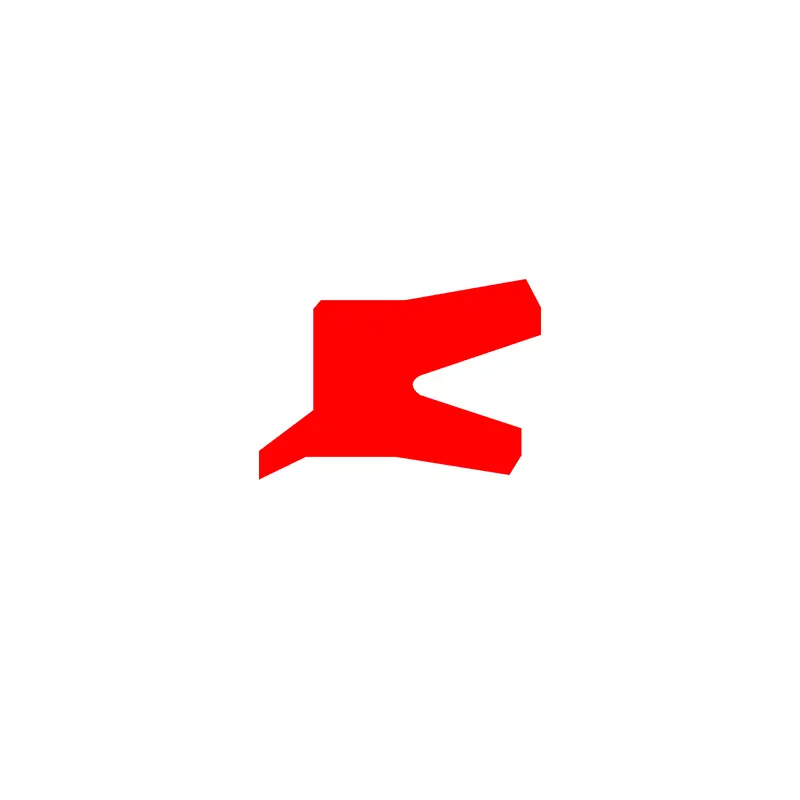

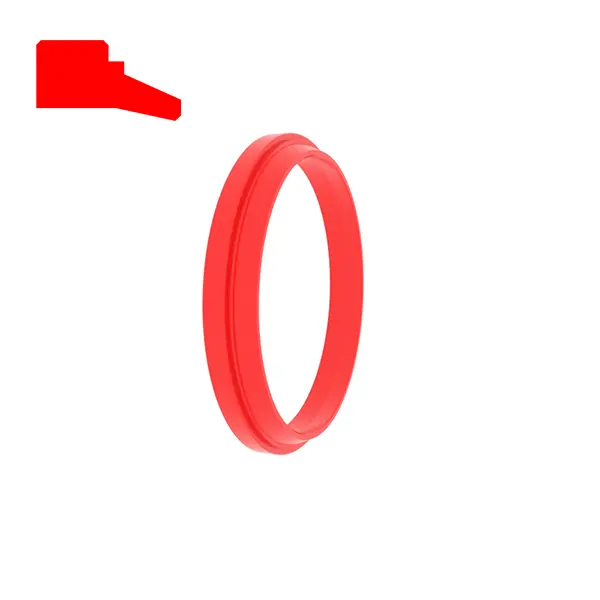

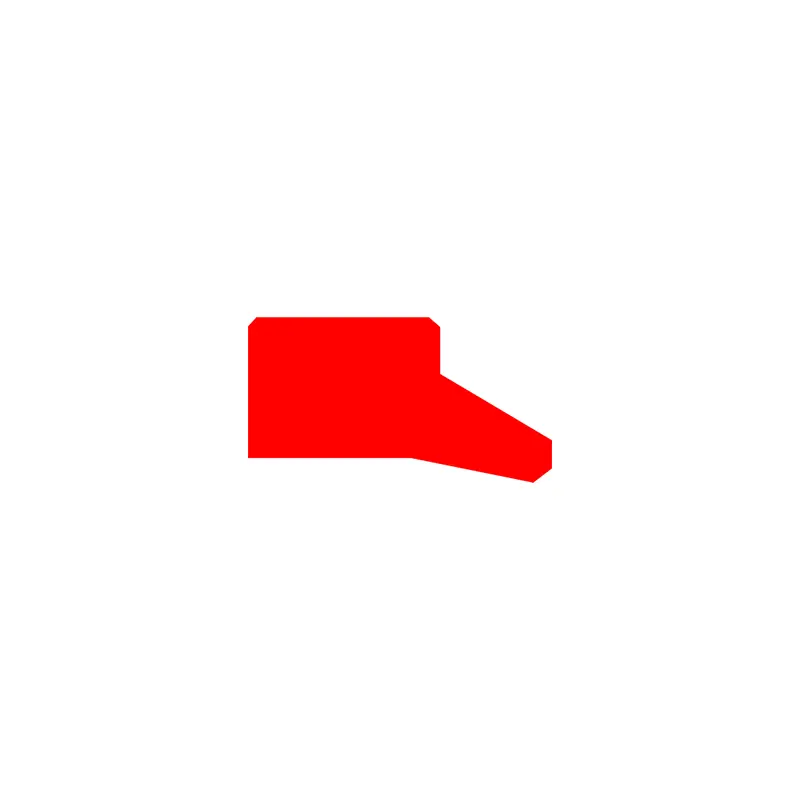

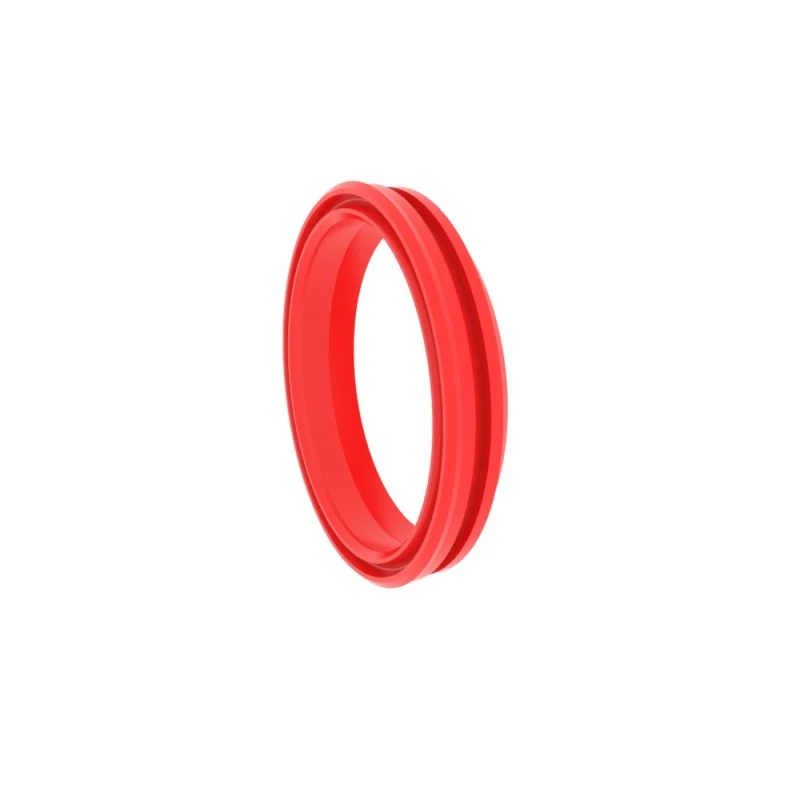

आरसीए 102
ऑर्डर आकार
Φd ...... बाह्य व्यास
Φd ...... अंतर्गत व्यास
एल ...... खोबणीची रुंदी
एच ...... धूळ सीलची एकूण उंची
| पृष्ठभाग समाप्त | आर टीमॅक्स (μ मी) | आरए (μ मी) |
| स्लाइडिंग पृष्ठभाग जुळणारे रबर/पॉलीयुरेथेन सील स्लाइडिंग पृष्ठभाग जुळणारे पीटीएफई सील | .2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| खोबणी तळाशी खोबणीची बाजू | ≤6.3 ≤15 | .1.6 ≤3 |
| टीपी प्रोफाइल समर्थन लांबी गुणोत्तर | 50%-95% |
|
| सहिष्णुता | |
| ΦD1 एच 11 | एल <10 मिमी +0.2 |
| HD H11 | L ＞ 10 मिमी +0.3 |
ऑर्डर उदाहरण
मॉडेल: आरसीए 102
खोबणीचा आकार/एकूण धूळ सील उंची: 100x115x8.5
साहित्य: आरसी-पीयू-एच
सील प्रकार: आरसीए 102, आरसीए 105, आरसीए 211
मुख्य अनुप्रयोग: प्रामुख्याने स्लाइडिंग कॉम्बिनेशन सीलसह वापरले जाते
फायदे: चांगली घर्षण कामगिरी, आरसीए 211 द्विदिशात्मक सील
साहित्य: (अल्ट्रा-हाय कडकपणा) पॉलीयुरेथेन, रबर
| सील ग्रूव्ह उदाहरणे | खाली मानक खोबणीचे परिमाण आहेत (आकार श्रेणीतील कोणत्याही आकाराचे धूळ सील तयार केले जाऊ शकतात) | |||||||
 |
आरसीए 102
|
.डी | .डी | एफडी 1 | L | L1 | H | |
|
आरसीए 105
|
6-49.9 | +डी+8 | +डी+4 | 5 | ≥2 | 6 | ||
|
आरसीए 211
|
50-99.9 | +डी+10 | +डी+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | +डी+15 | +डी+7.5 | 8.5 | ≥2 | 11.5 | |||

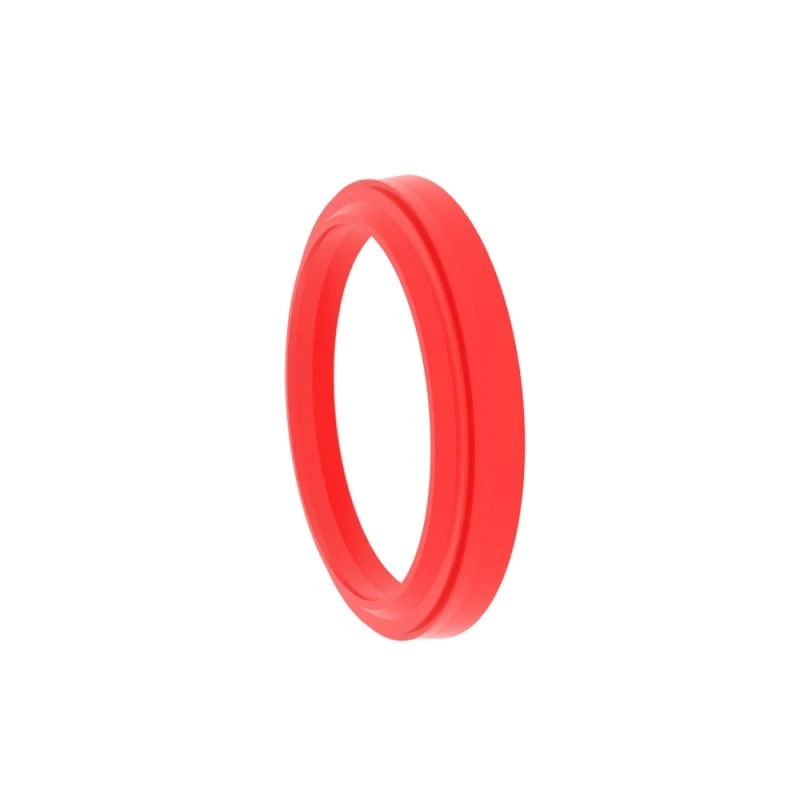

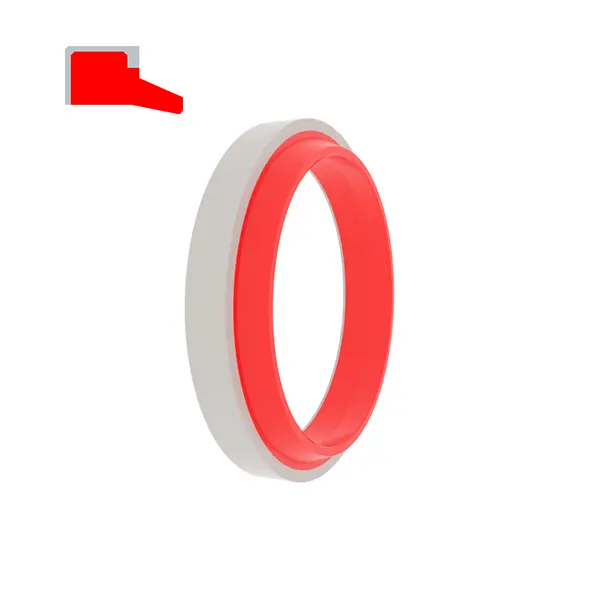

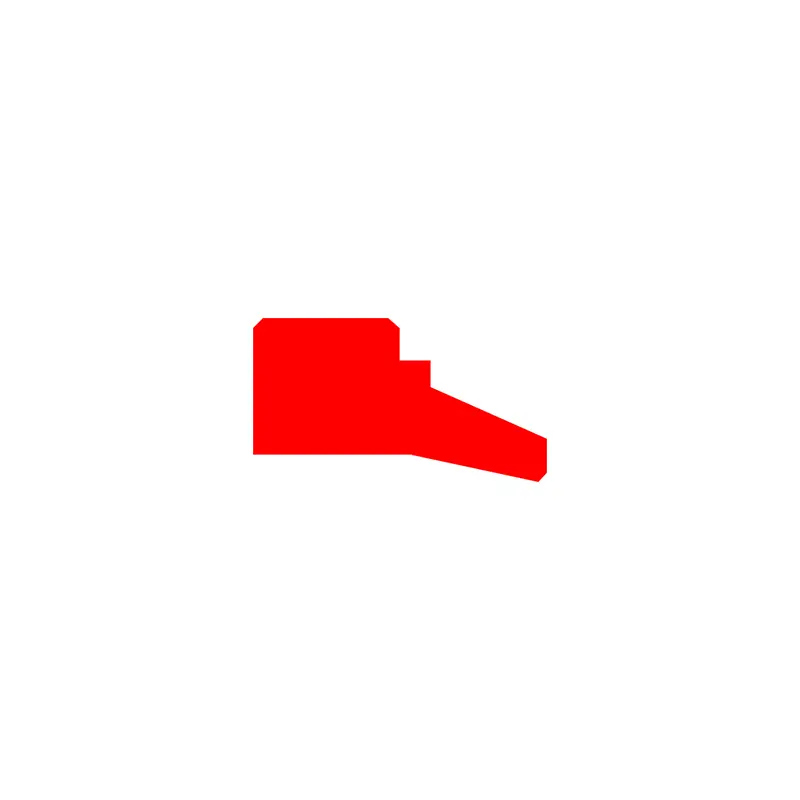

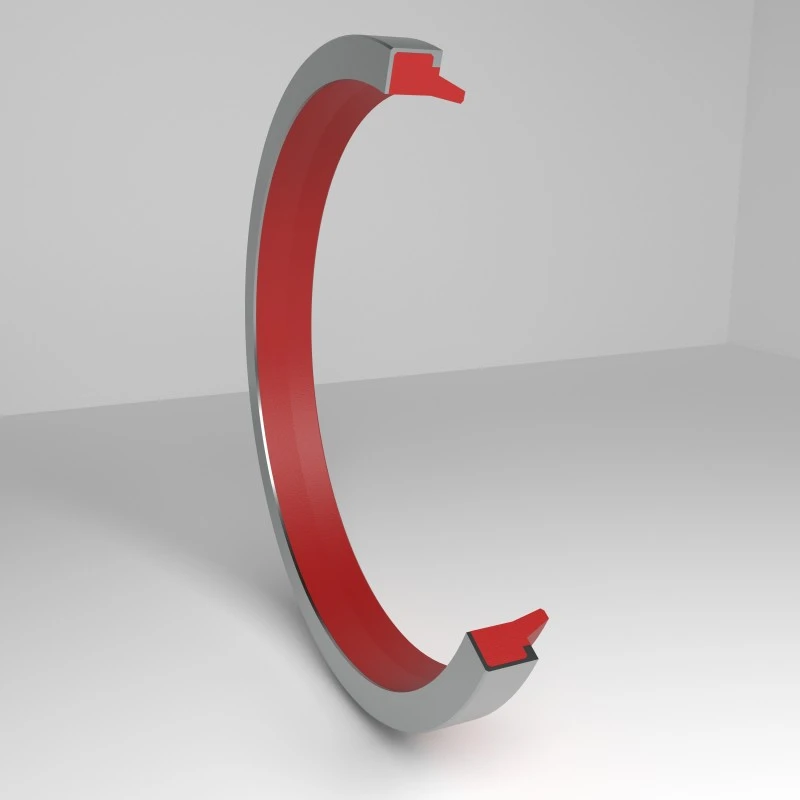

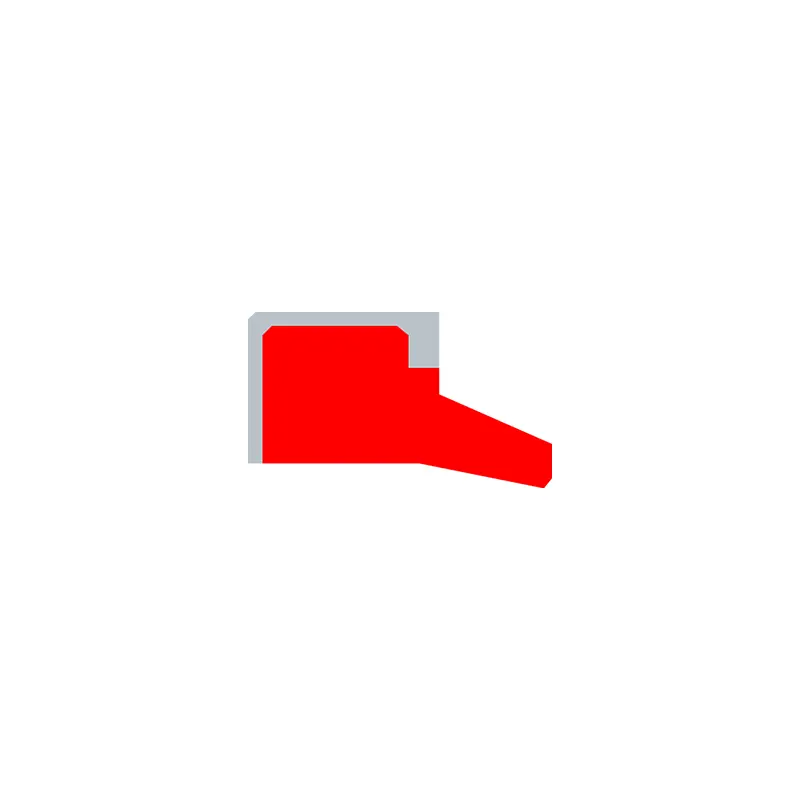

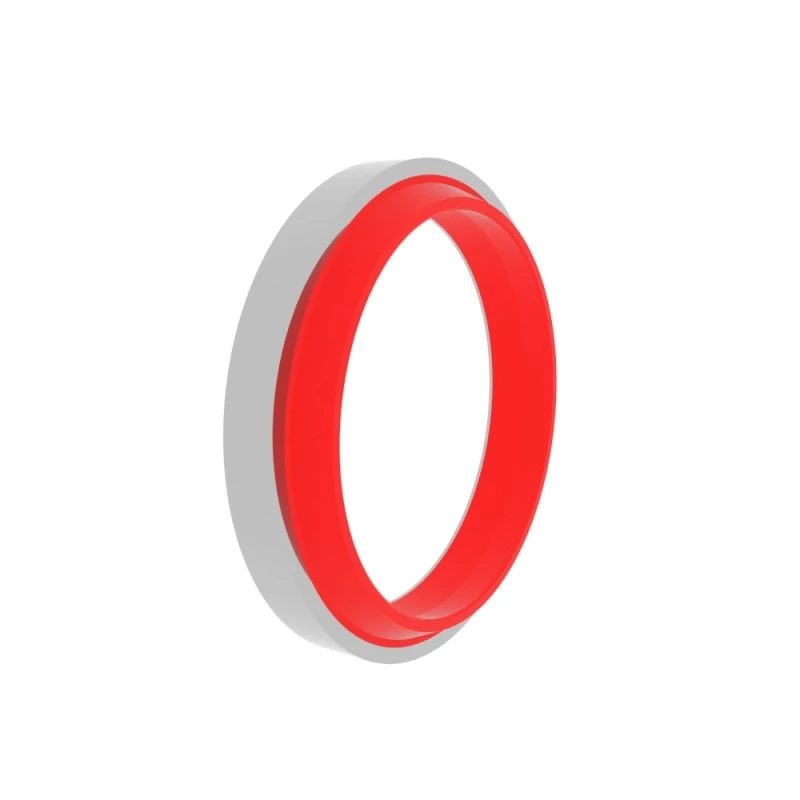

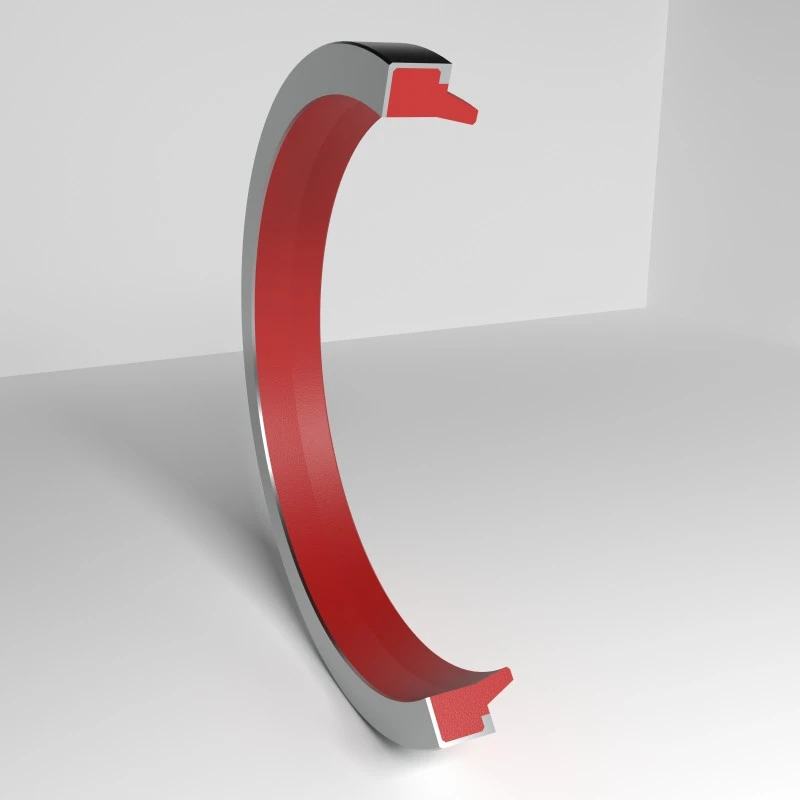

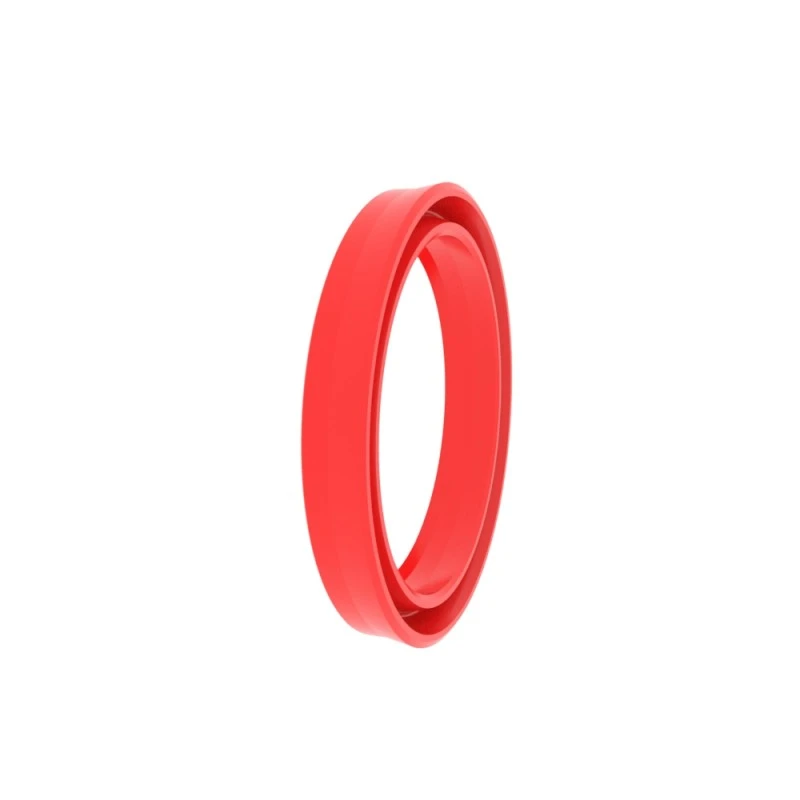

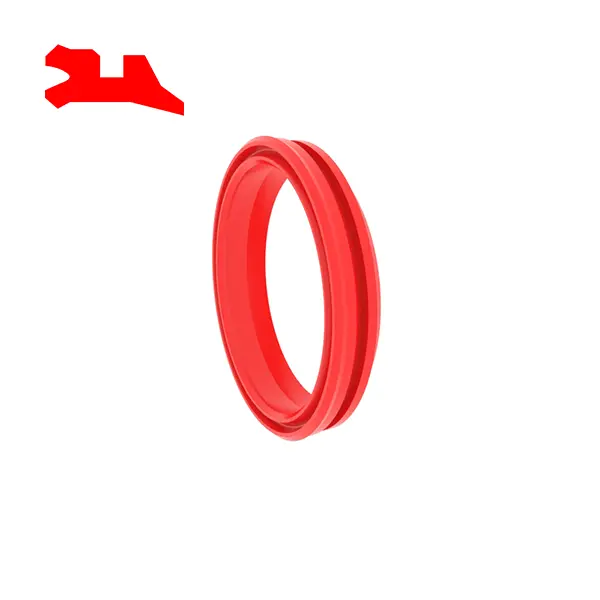

आरसीए 103
ऑर्डर आकार
Φd ...... बाह्य व्यास
Φd ...... अंतर्गत व्यास
एल ...... खोबणीची रुंदी
एच ...... धूळ सीलची एकूण उंची
| पृष्ठभाग समाप्त | आर टीमॅक्स (μ मी) | आरए (μ मी) |
| स्लाइडिंग पृष्ठभाग जुळणारे रबर/पॉलीयुरेथेन सील स्लाइडिंग पृष्ठभाग जुळणारे पीटीएफई सील | .2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| खोबणी तळाशी खोबणीची बाजू | ≤6.3 ≤15 | .1.6 ≤3 |
| टीपी प्रोफाइल समर्थन लांबी गुणोत्तर | 50%-95% |
|
| सहिष्णुता | |
| ΦD1 एच 11 | एल <10 मिमी +0.2 |
| HD H11 | L ＞ 10 मिमी +0.3 |
ऑर्डर उदाहरण

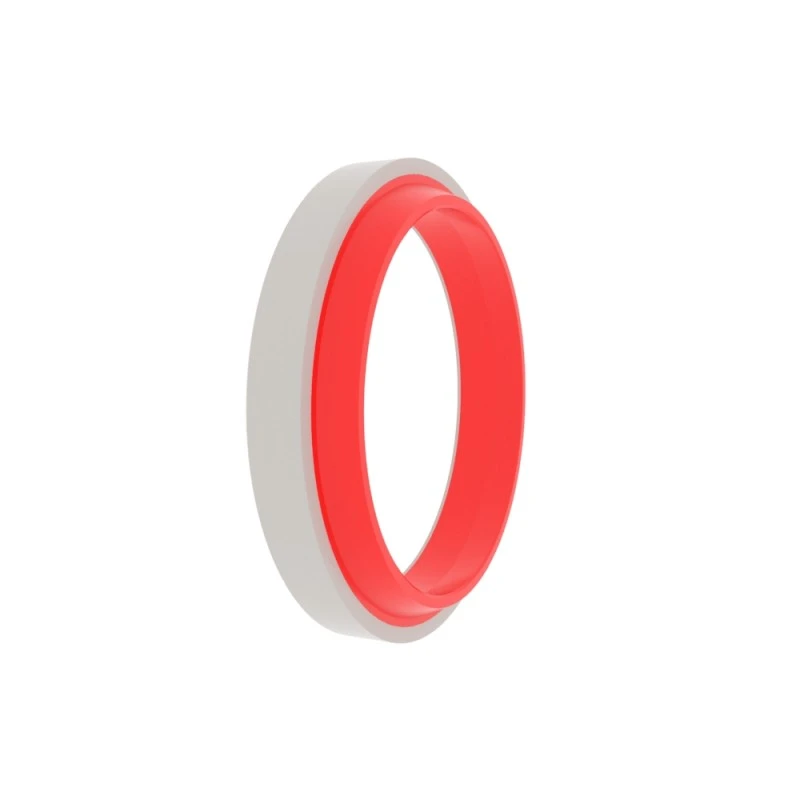

मॉडेल: आरसीए 103
खोबणीचा आकार/एकूण धूळ सील उंची: 100x115x9/12
साहित्य: आरसी-पीयू-एच+पोम
सील प्रकार: आरसीए 103, आरसीए 106
मुख्य अनुप्रयोग: मानक सिलिंडर आणि ओपन ग्रूव्हसाठी
फायदे: फ्रिक्शनविरोधी कामगिरी चांगली आहे आणि समर्थन रिंग ऑक्सिडेशनला खोबणी आणि सील दरम्यान होण्यापासून प्रतिबंधित करते आणि पोझिशनिंग आणि पोकळीमध्ये फिट आहे.
साहित्य: (अल्ट्रा-हाय कडकपणा) पॉलीयुरेथेन + पॉलीऑक्सिमेथिलीन, रबर + पॉलीऑक्सिमेथिलीन
| सील ग्रूव्ह उदाहरणे | खाली मानक खोबणीचे परिमाण आहेत (आकार श्रेणीतील कोणत्याही आकाराचे धूळ सील तयार केले जाऊ शकतात) | |||||
 |
आरसीए 103
|
.डी | .डी | L | H | |
| 6-9.9 |
+डी+8 | 5 | 8 | |||
|
आरसीए 106
|
10-99.9 | +डी+10 | 7 | 10 | ||
| 100-200 | +डी+15 | 9 | 12 | |||
| ＞ 200 | +डी+20 | 12 | 16 | |||

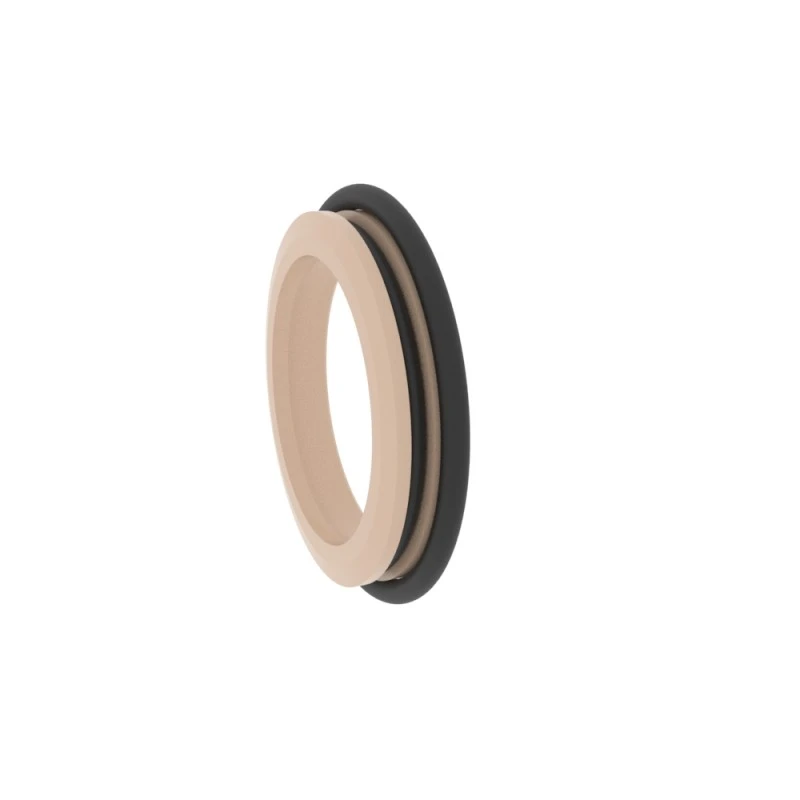

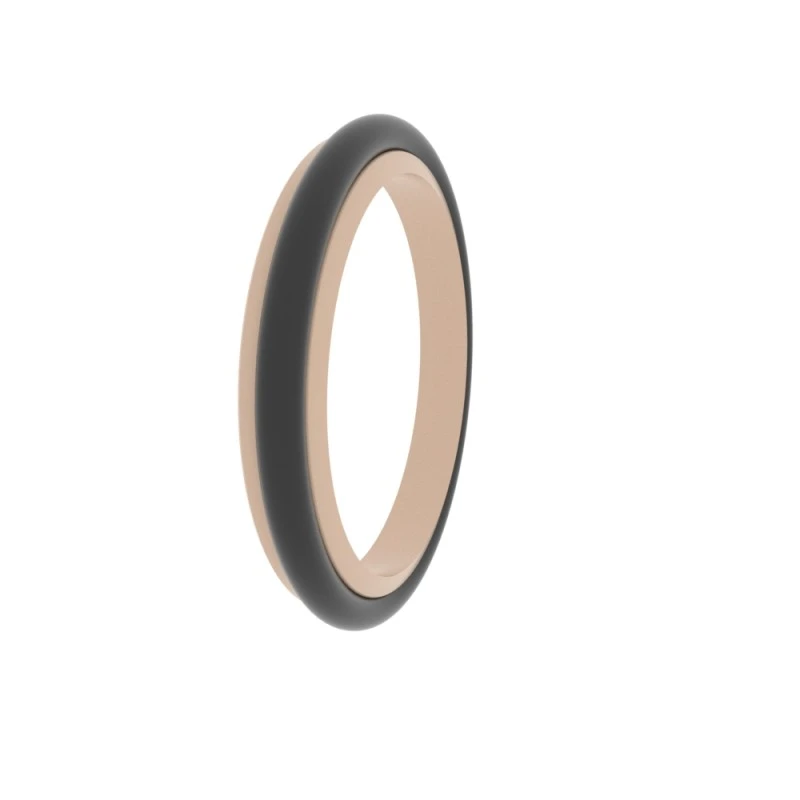

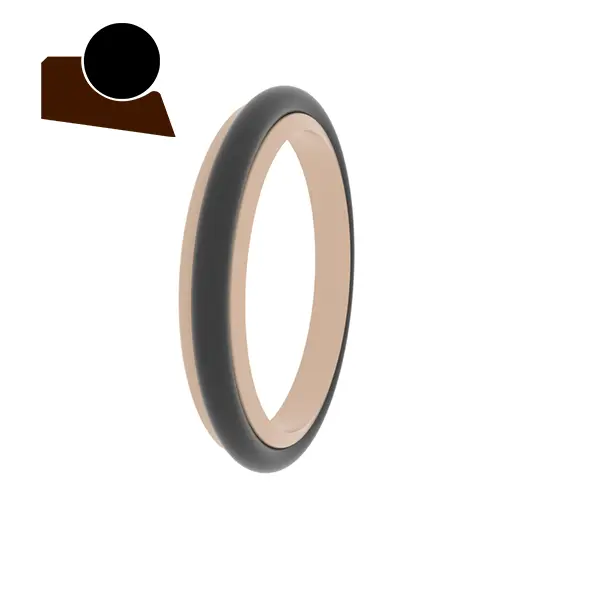

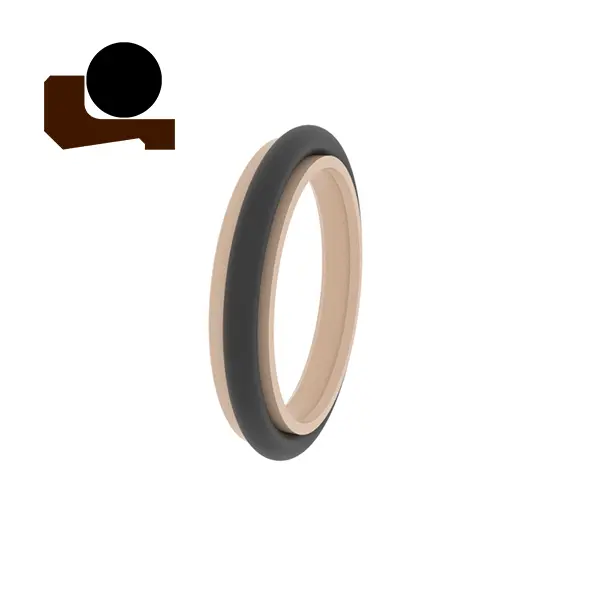

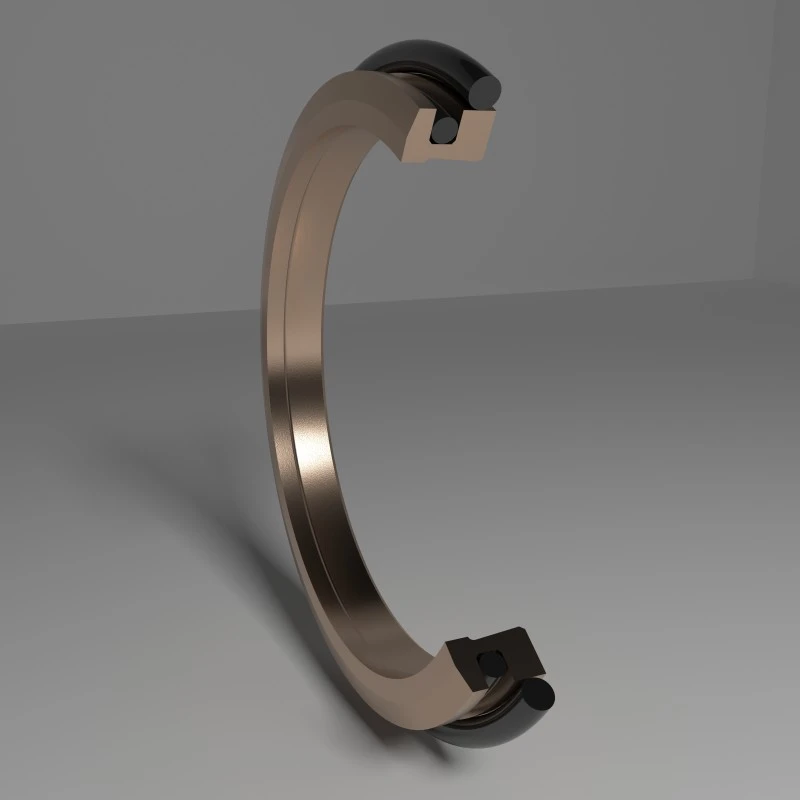

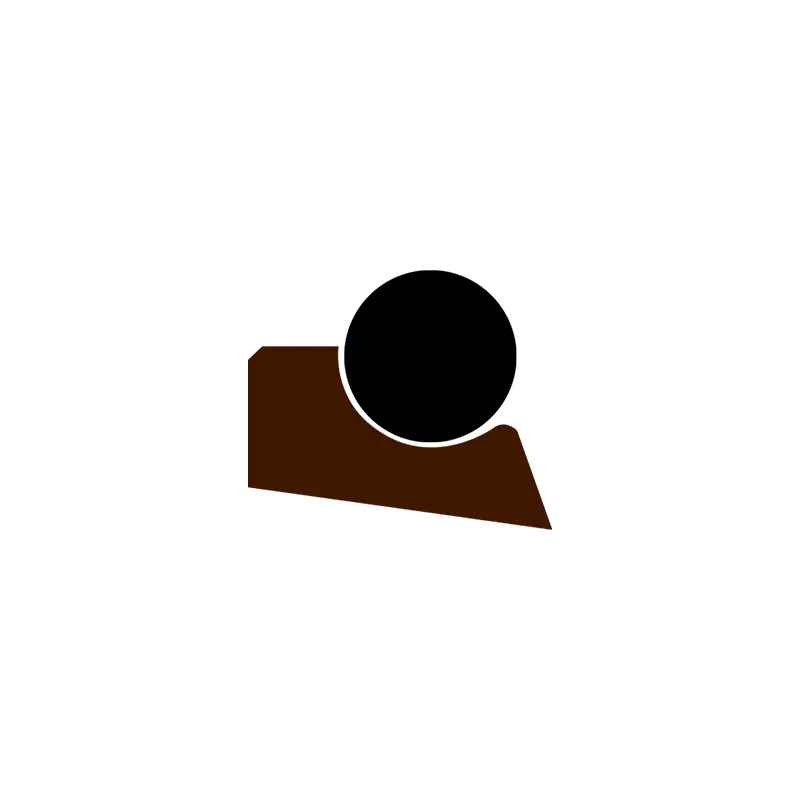

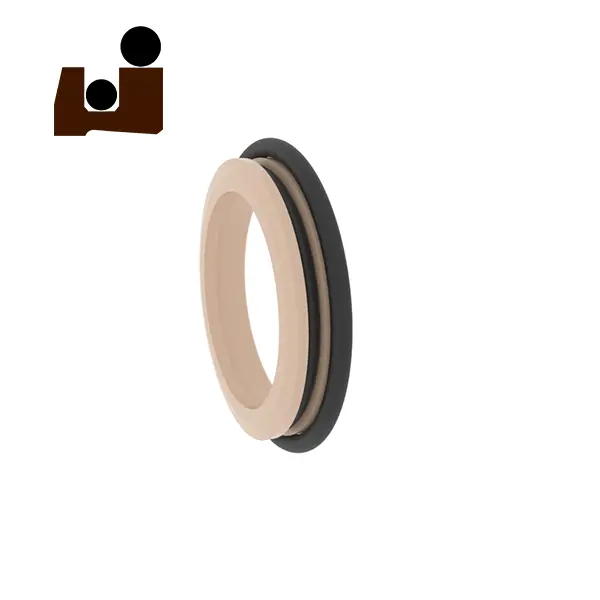

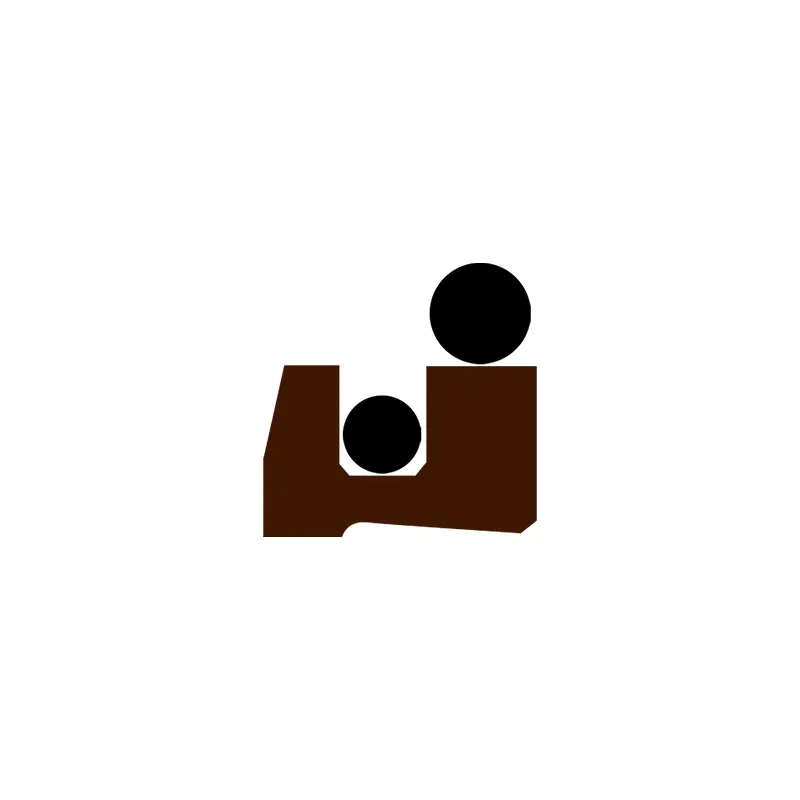

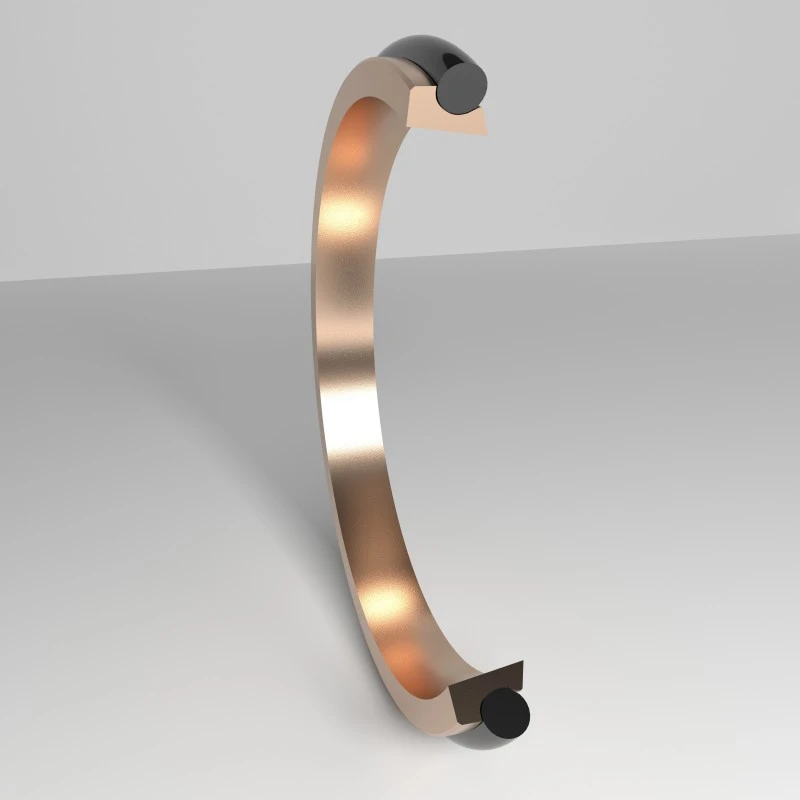

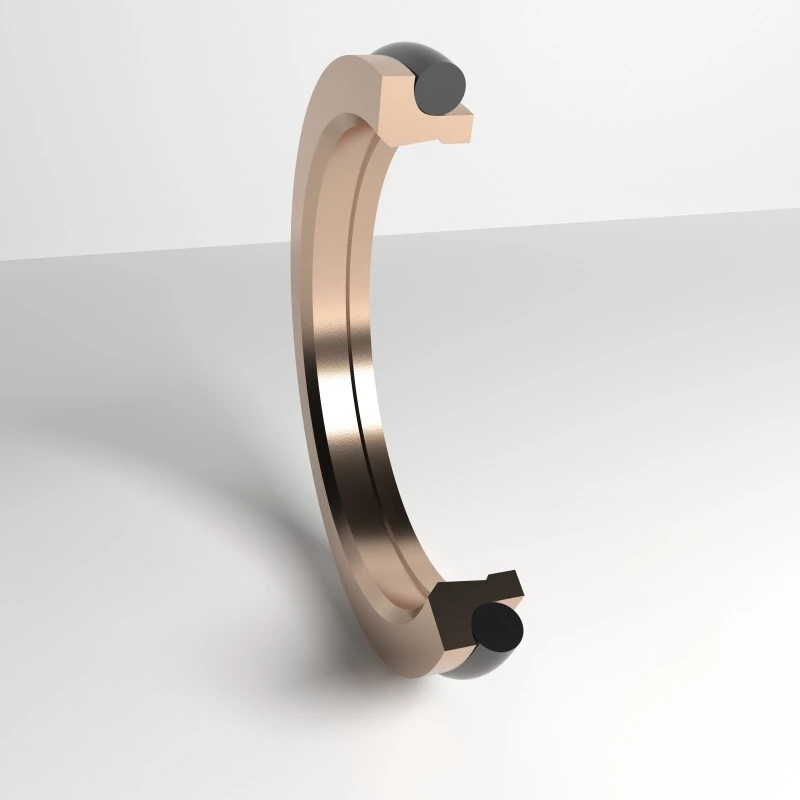

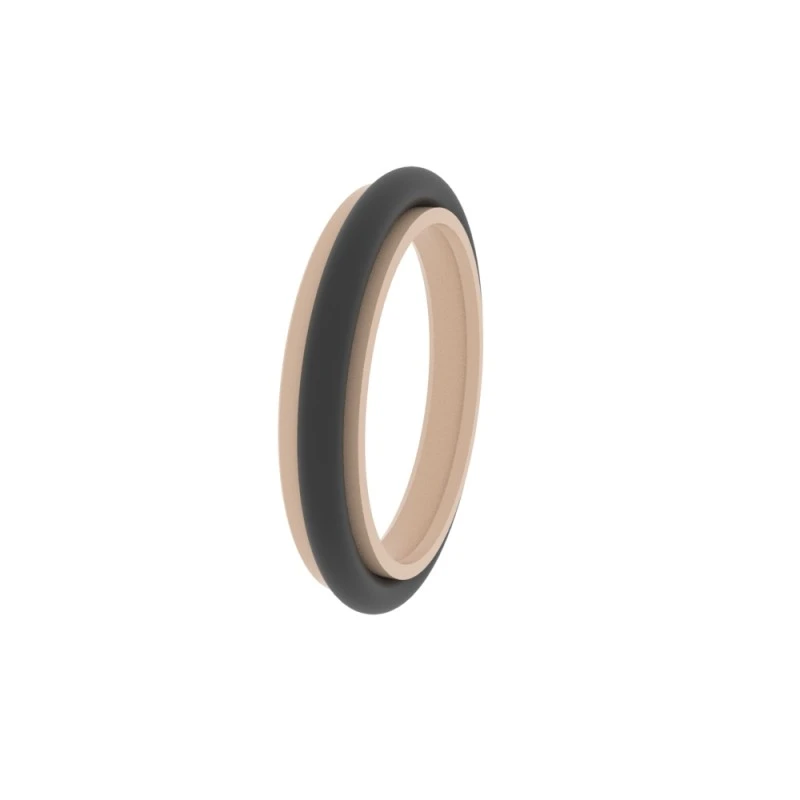

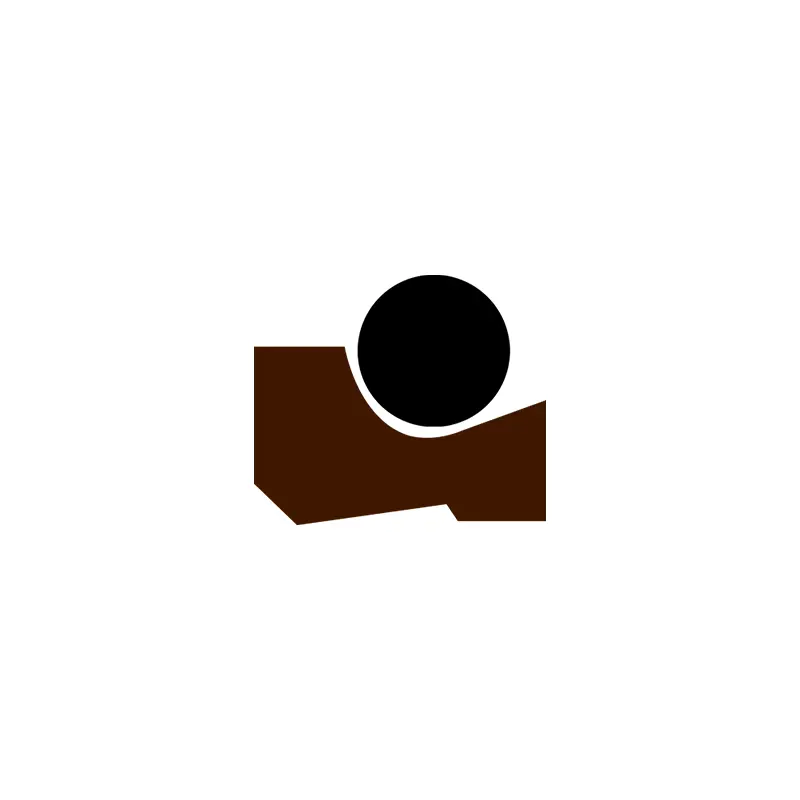

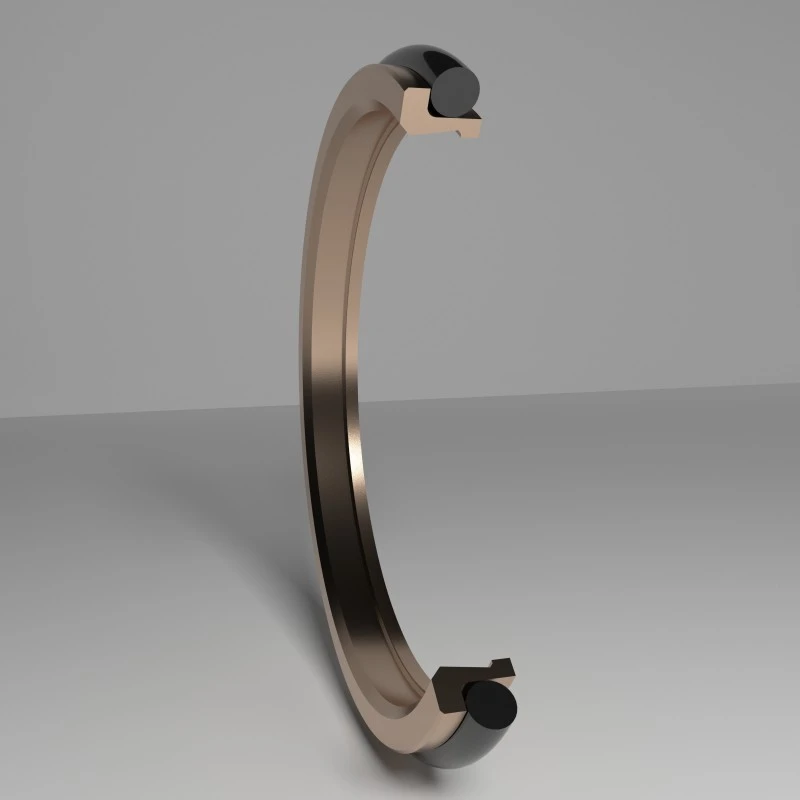

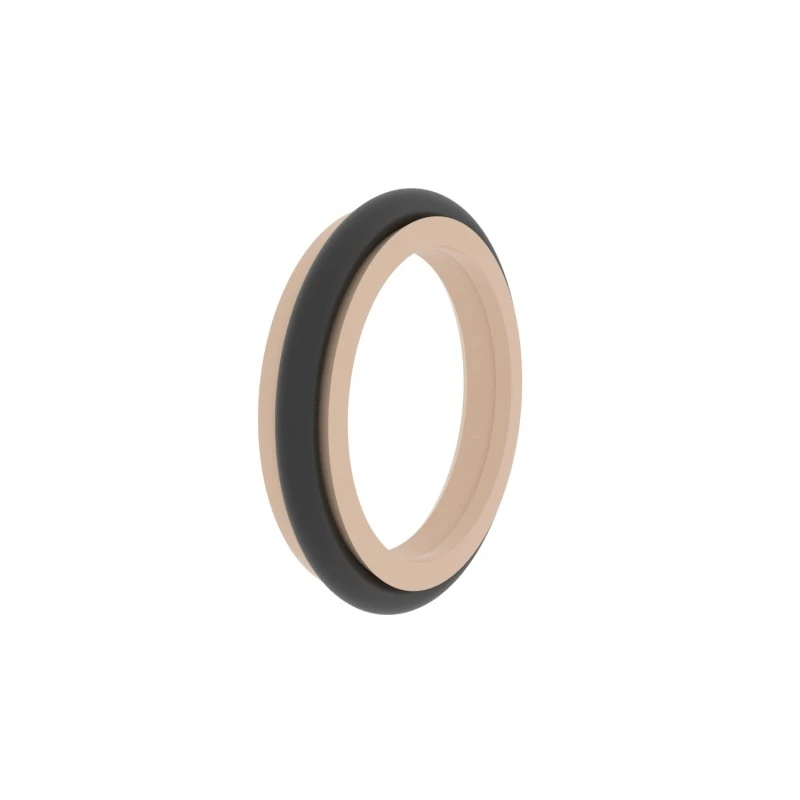

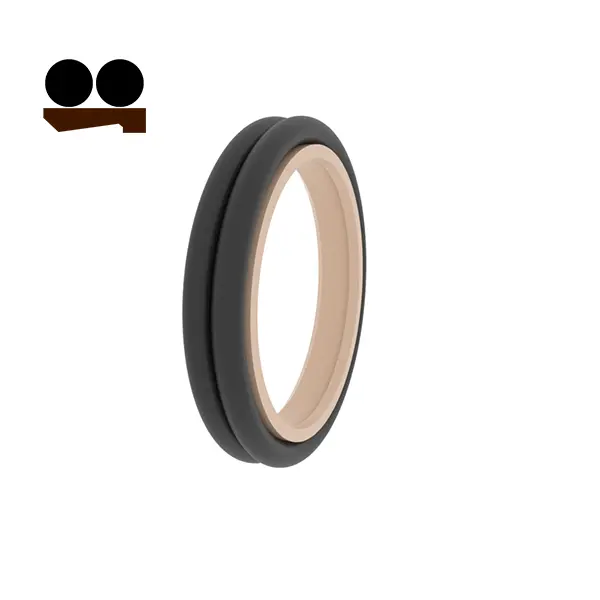

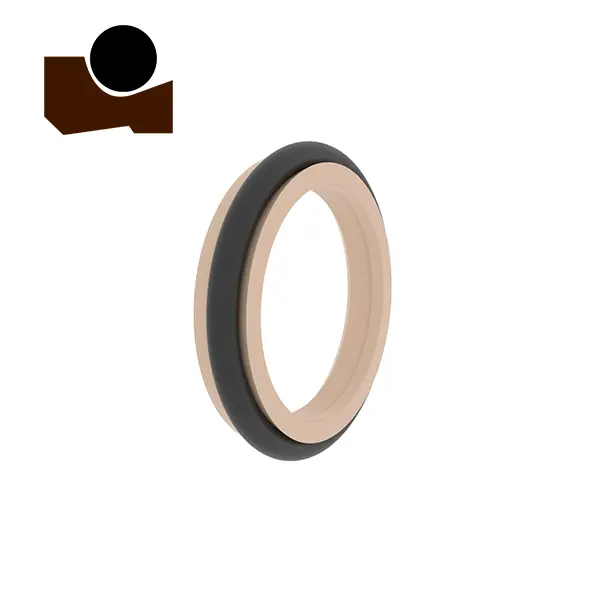

आरसीए 115
ऑर्डर आकार
Φd ...... बाह्य व्यास
1d 1 ...... बाह्य व्यास
Φd ...... अंतर्गत व्यास
एल ...... खोबणीची रुंदी
| पृष्ठभाग समाप्त | आर टीमॅक्स (μ मी) | आरए (μ मी) |
| स्लाइडिंग पृष्ठभाग जुळणारे रबर/पॉलीयुरेथेन सील स्लाइडिंग पृष्ठभाग जुळणारे पीटीएफई सील | .2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| खोबणी तळाशी खोबणीची बाजू | ≤6.3 ≤15 | .1.6 ≤3 |
| टीपी प्रोफाइल समर्थन लांबी गुणोत्तर | 50%-95% |
|
| सहिष्णुता | |
| ΦD1 एच 11 | एल <10 मिमी +0.2 |
| HD H11 | L ＞ 10 मिमी +0.3 |
ऑर्डर उदाहरण

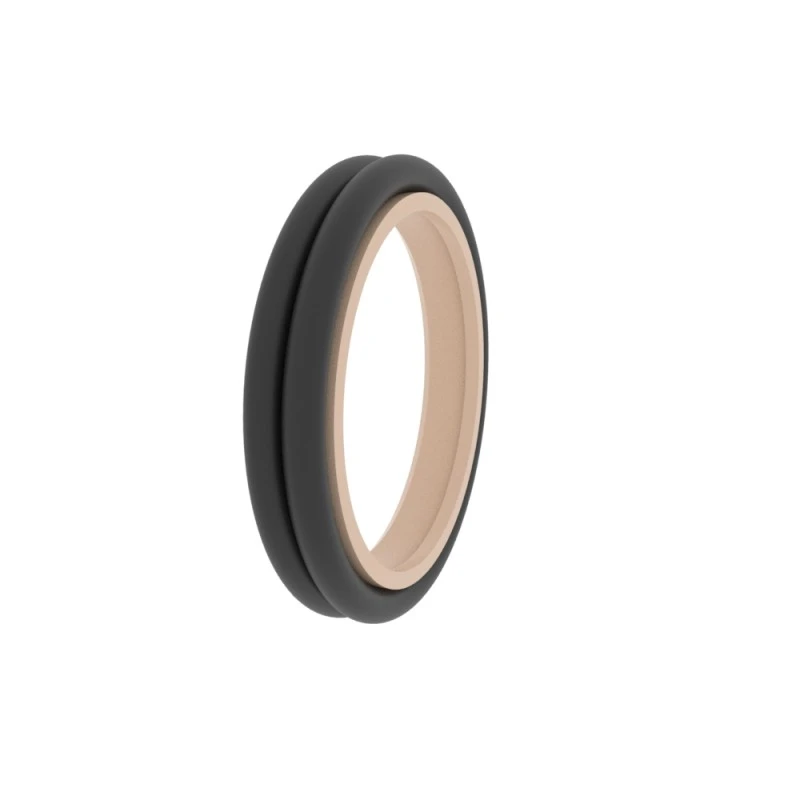

मॉडेल: आरसीए 115
खोबणीचा आकार/एकूण धूळ सील उंची: 100x108.8x6
साहित्य: पीटीएफई 3+एनबीआर
सील प्रकार: आरसीए 115, आरसीए 118
मुख्य अनुप्रयोग: रासायनिक उद्योग, अन्न उद्योग आणि सर्वो वाल्व्ह
फायदे: कमी घर्षण गुणांक, रेंगाळलेले नाही, लहान स्थापना जागा, लांब पोशाख-प्रतिरोधक जीवन आणि कामादरम्यान उत्कृष्ट समायोजन आणि स्थिती क्षमता.
साहित्य: टेट्राफ्लोरोएथिलीन, नायट्रिल रबर किंवा फ्लोरिन रबर
| सील ग्रूव्ह उदाहरणे | खाली मानक खोबणीचे परिमाण आहेत (आकार श्रेणीतील कोणत्याही आकाराचे धूळ सील तयार केले जाऊ शकतात) | |||||||
 |

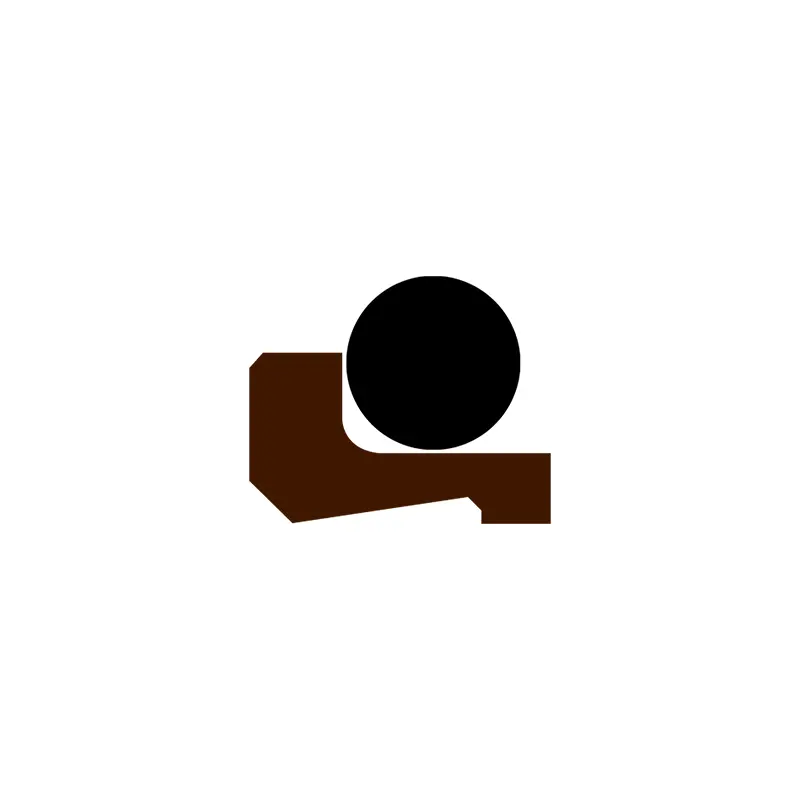

आरसीए 115
|
.डी | .डी | L | डी 1 | a | ओ-रिंग | |
| 6-11.9 |
+डी+4.8 | 3.7 | डी+1.5 | 2 | 1.78 | |||
| 12-64.9 |
+डी+6.8 | 5.0 | डी+1.5 | 2 | 2.62 | |||
|
आरसीए 116
|
65-250.9 | +डी+8.8 | 6.0 | डी+1.5 | 3 | 3.53 | ||
| 251-420.9 | +d+12.2 | 8.4 | डी+2 | 3 | 5.33 | |||
| 421-650.9 | +डी+16.0 | 11.0 | डी+2 | 4 | 7.00 | |||
| ≥150 | +डी+20.0 | 12.0 | डी+2.5 | 5 | 8.40 | |||
