आम्ही पिस्टन सीलच्या क्षेत्रातील विविध गरजा यावर लक्ष केंद्रित करतो आणि हायड्रॉलिक्स आणि न्यूमेटिक्सच्या सर्व परिस्थितींचा समावेश करणारे उच्च-कार्यक्षमता समाधान प्रदान करतो. पारंपारिक उद्योग ते अत्यंत कामकाजाच्या परिस्थितीत सीलिंग आव्हानांची पूर्तता करण्यासाठी मटेरियल इनोव्हेशन आणि स्ट्रक्चरल ऑप्टिमायझेशन एकत्रित करून, आमची उत्पादन ओळ एकल-अभिनय आणि दुहेरी-अभिनयामध्ये विभागली गेली आहे:
1. पिस्टन सील टर्निंग सील मालिकेचे हायलाइट्स:
उच्च दाब आणि अँटी-एक्सट्र्यूजन: आरसीके 102/102 आर/104 मालिका उच्च दाबासाठी डिझाइन केली गेली आहे आणि मोठ्या अंतर आणि अरुंद खोबणीशी जुळवून घेण्यासाठी समर्थन रचना मजबूत केली जाते. आरसीके 109 एच/120/122 आणि इतर संयोजन सील 35 एमपीए+ उच्च दाब मर्यादा तोडण्यासाठी मार्गदर्शक रिंग्ज आणि इलास्टोमर्स एकत्रित करतात, विशेषत: खाण आणि जड यंत्रसामग्रीसाठी योग्य.
डायनॅमिक अ‍ॅडॉप्टिबिलिटी: आरसीके 108/125/138 अत्यंत कमी वेगाने (0.01 ~ 5 मी/से) पर्यंत स्थिर सीलिंग साध्य करण्यासाठी टेट्राफ्लोरोएथिलीन सामग्रीचा वापर करते आणि कमी घर्षण वैशिष्ट्ये हायड्रॉलिक्स आणि अचूक इंजेक्शन मोल्डिंग उपकरणांसाठी योग्य आहेत.
अत्यंत वातावरण सहिष्णुता: आरसीके 119/139 हे मॅन्डर स्प्रिंग आणि पीटीएफई सामग्रीसह सुसज्ज आहे, जे गंज-प्रतिरोधक आणि कोरडे-प्रतिरोधक आहे. -40 ℃ ~ 200 ℃ च्या विस्तृत तापमान श्रेणीमध्ये रासायनिक, फार्मास्युटिकल उच्च -तापमान अणुभट्ट्या आणि अन्न sep सेप्टिक उत्पादन रेषा समाविष्ट आहेत.
2. उद्योग सानुकूलित डिझाइन:
देखभाल आणि सुधारणा: आरसीके 116/116 स्थापना प्रक्रिया सुलभ करते आणि जुन्या सिलेंडर दुरुस्तीच्या गरजा आणि अन्न भरण्याच्या उपकरणांच्या वेगवान बदलीच्या गरजा भागवते.
ड्युअल मध्यम अलगाव: आरसीके 144/145 मध्ये मूळ डबल ओठांची रचना आहे, जी एकाच वेळी तेल/पाणी किंवा गॅस/लिक्विड मिश्रित मीडिया सील करू शकते, जटिल कामकाजाच्या परिस्थितीसाठी योग्य.

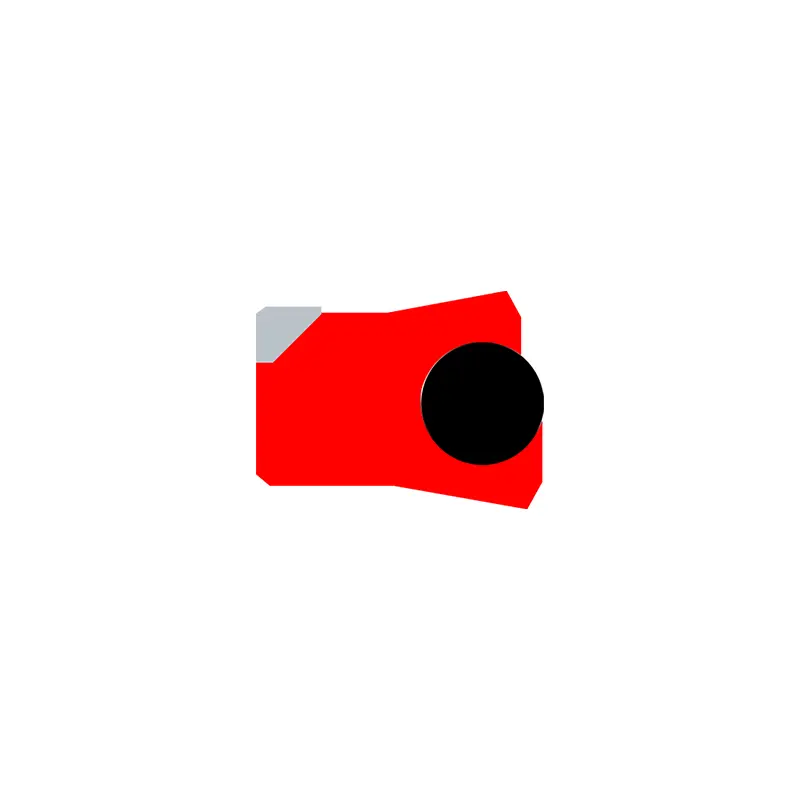

शॉर्ट स्ट्रोक ऑप्टिमायझेशन: आरसीके 103/1113 शॉर्ट-स्ट्रोक हायड्रॉलिक सिलेंडर्समध्ये गळतीचा धोका टाळण्यासाठी ओ-रिंग प्रीलोडद्वारे एम्बेडिंग स्थिरता वाढवते.
3. कोअर टेक्नॉलॉजी फायदे:
भौतिक विज्ञान: पॉलीयुरेथेन ओठ (आरसीके 205) तेल साठवण डिझाइन वंगण-मुक्त न्यूमेटिक्सचे जीवन वाढवते आणि टेट्राफ्लोरोएथिलीन (आरसीके 108) पोशाख प्रतिकार आणि रासायनिक प्रतिकार दोन्ही विचारात घेते.

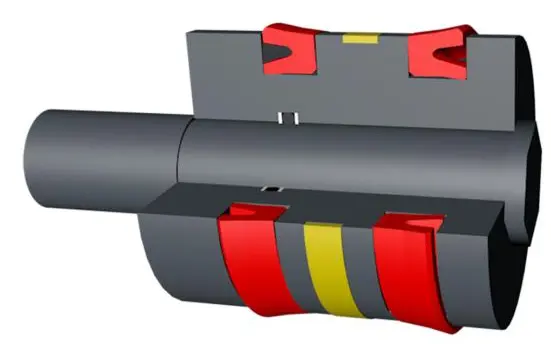

स्ट्रक्चरल इनोव्हेशनः बॅक-टू-बॅक गाईड रिंग्ज (आरसीके 101), समर्थन रिंग अँटी-ट्विस्ट (आरसीके 1220) आणि इतर डिझाइन कंपन आणि विक्षिप्त भार अंतर्गत सीलची टिकाऊपणा सुनिश्चित करतात.
आम्ही खाण यंत्रणा, इंजेक्शन मोल्डिंग उपकरणे आणि वैद्यकीय उपकरणे यासारख्या 20+ उद्योगांसाठी "सील-मार्गदर्शक-वेअर-प्रतिरोधक" एकात्मिक समाधान प्रदान करण्यास वचनबद्ध आहोत, प्रमाणित मॉड्यूल आणि सानुकूलित सेवांसह संतुलित किंमत आणि कामगिरी ग्राहकांना देखभाल खर्च कमी करण्यास आणि उपकरणांची विश्वसनीयता सुधारण्यास मदत करते.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
पिस्टन सील टर्निंग सील हायड्रॉलिक सिलेंडर्स आणि सिलेंडर्स, मानक हायड्रॉलिक सिलेंडर्स आणि चालण्याचे हायड्रॉलिक मशीनरीसाठी योग्य आहेत. मुख्य अनुप्रयोगांमध्ये बांधकाम यंत्रणा, कृषी यंत्रणा, क्रेन आणि स्टँडर्ड सिलिंडरचा समावेश आहे.
जेव्हा रासायनिक उद्योगात वापरला जातो तेव्हा सामान्यत: वेगवान सिलेंडर्स आणि पोझिशनिंग मशीनरीसाठी वापरला जातो. हे अन्न उद्योग, औषधी उद्योग आणि संचयकांमध्ये देखील वापरले जाऊ शकते.
फायदे
पिस्टन सील टर्निंग सील उत्तम डायनॅमिक आणि स्टॅटिक सीलिंग कामगिरीसह, अतिरिक्त मार्गदर्शक रिंग्ज, कमी घर्षण, उच्च पोशाख प्रतिरोध, उच्च पोशाख प्रतिरोध, चांगले एंटी-एक्सट्र्यूजन कामगिरी, चांगली थर्मल चालकता, विस्तृत तापमान श्रेणी, आणि मजबूत अवशिष्ट तेल परतावा क्षमता आणि गतिशील परिस्थितीत मजबूत अवशिष्ट तेल परतावा करण्याची आवश्यकता नाही.

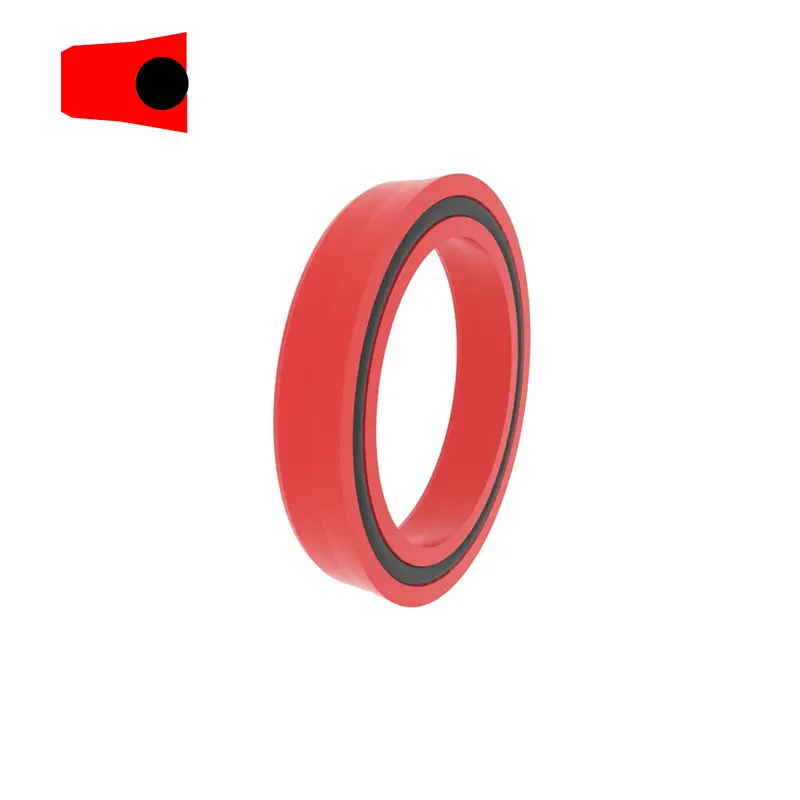

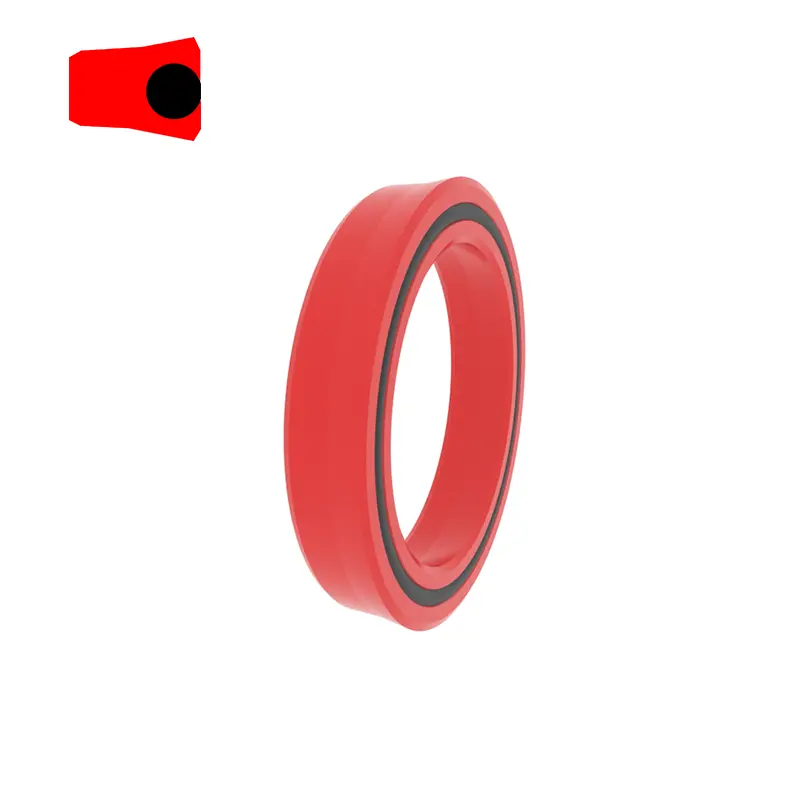

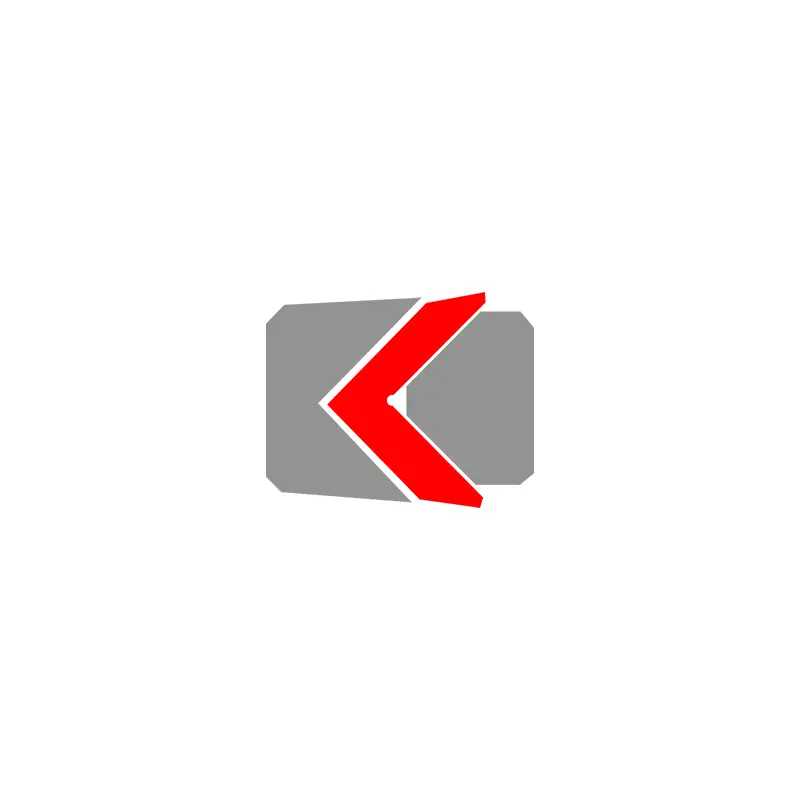

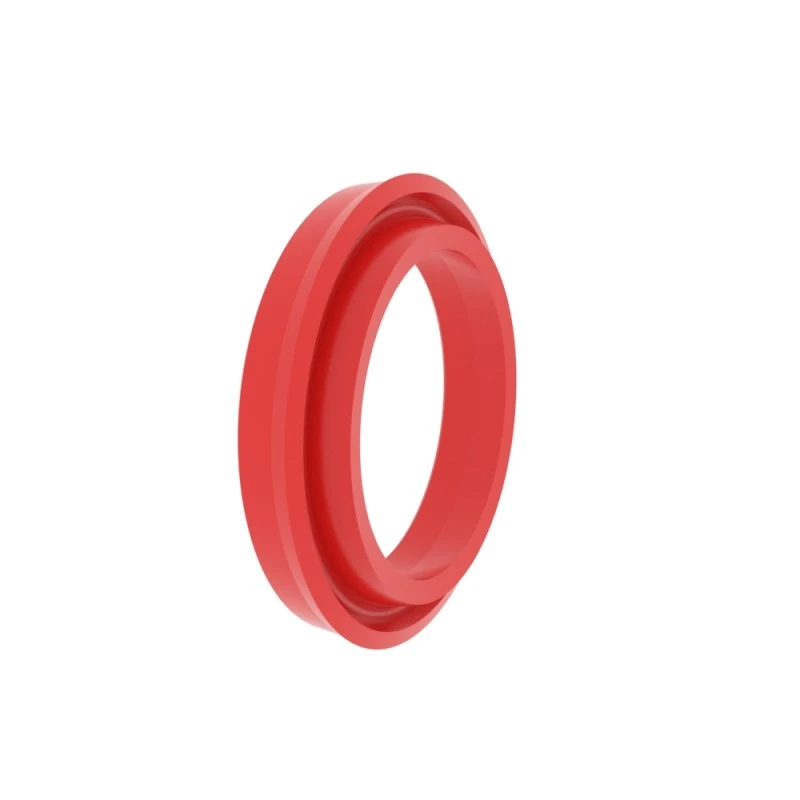

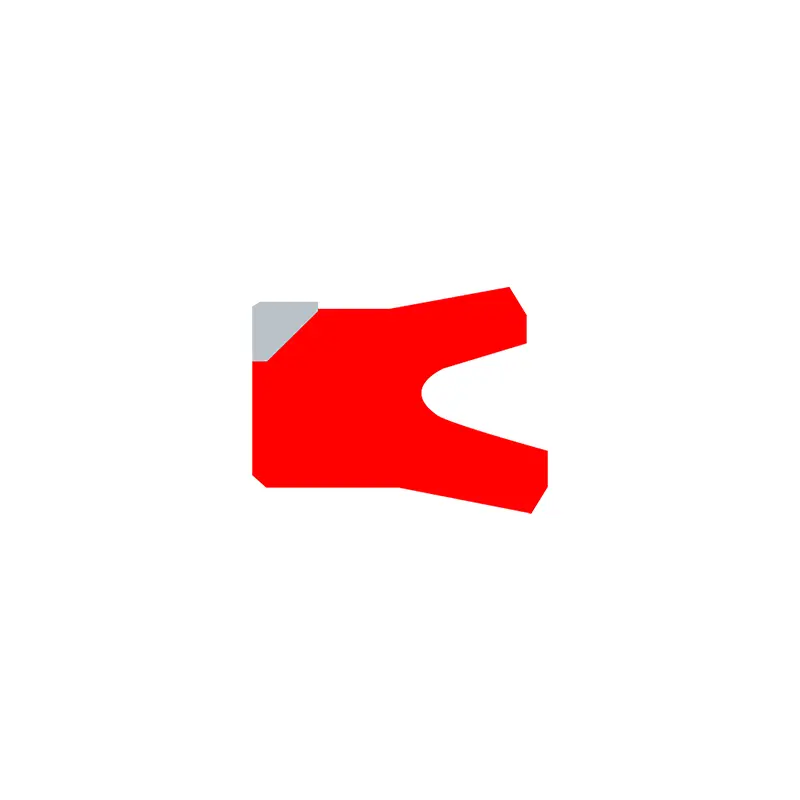

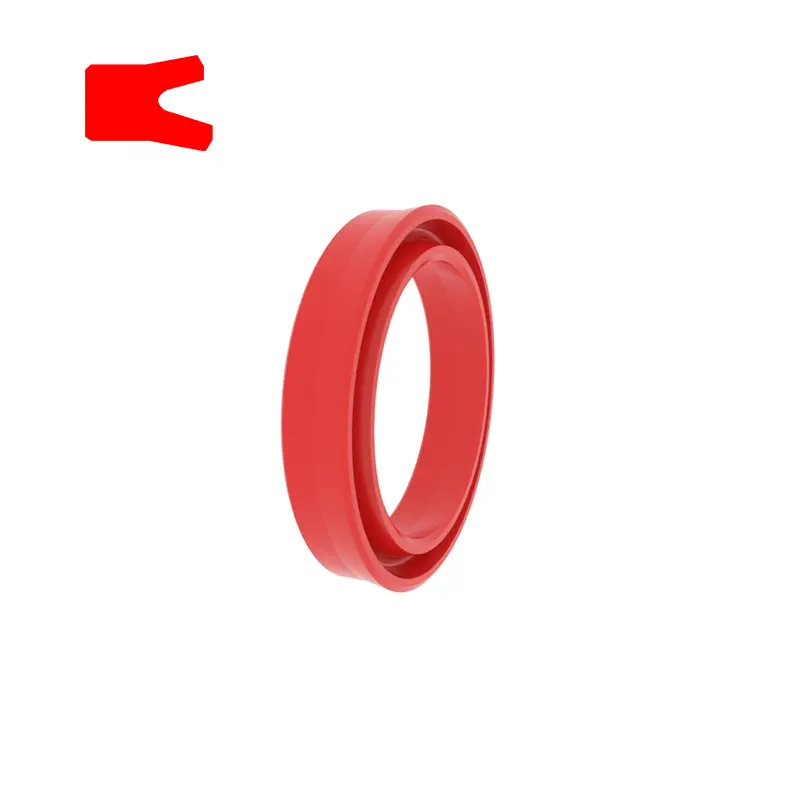

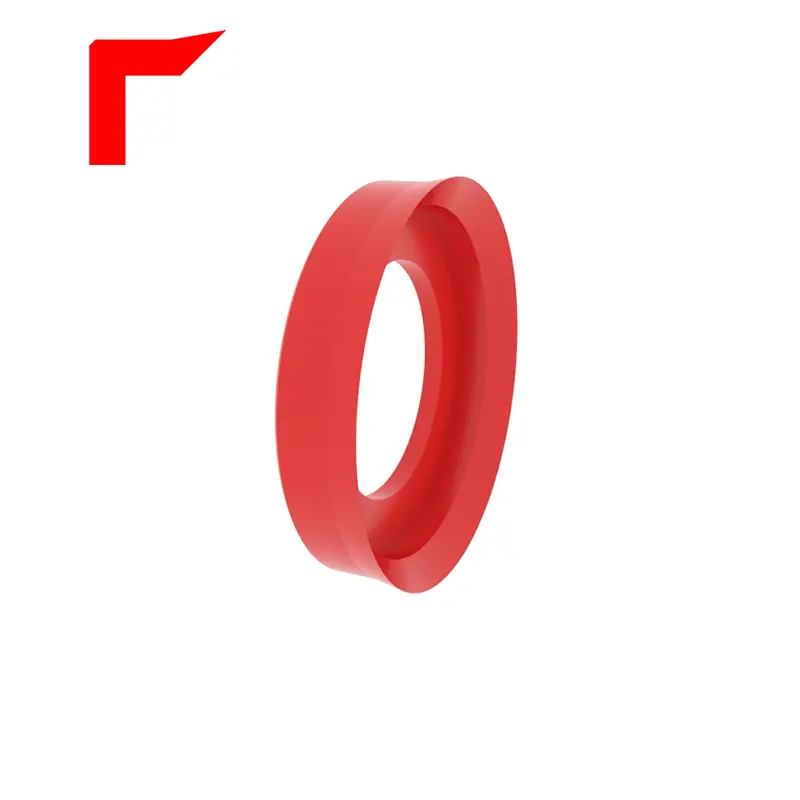

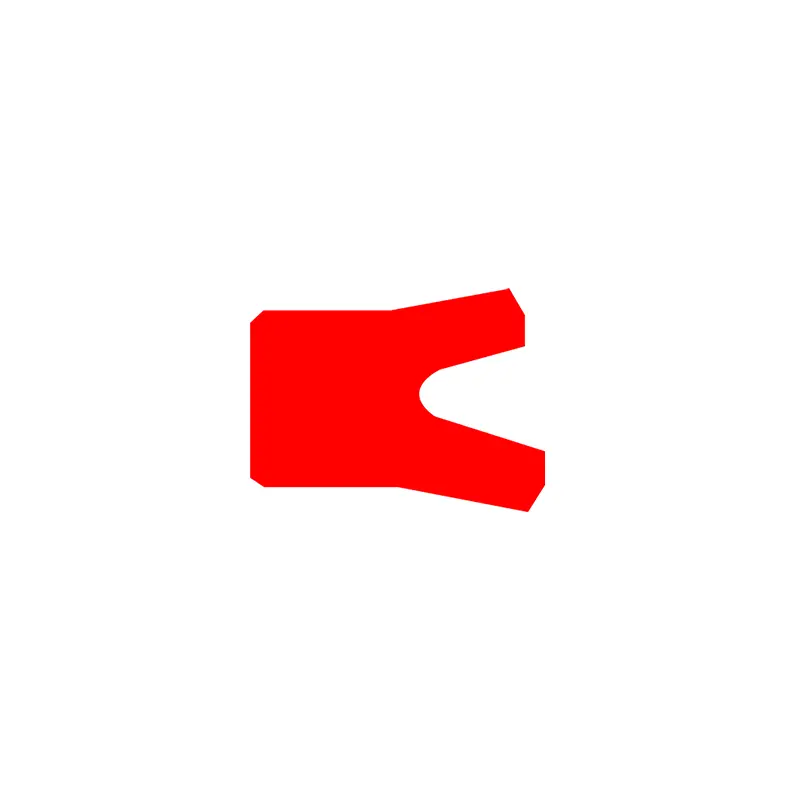

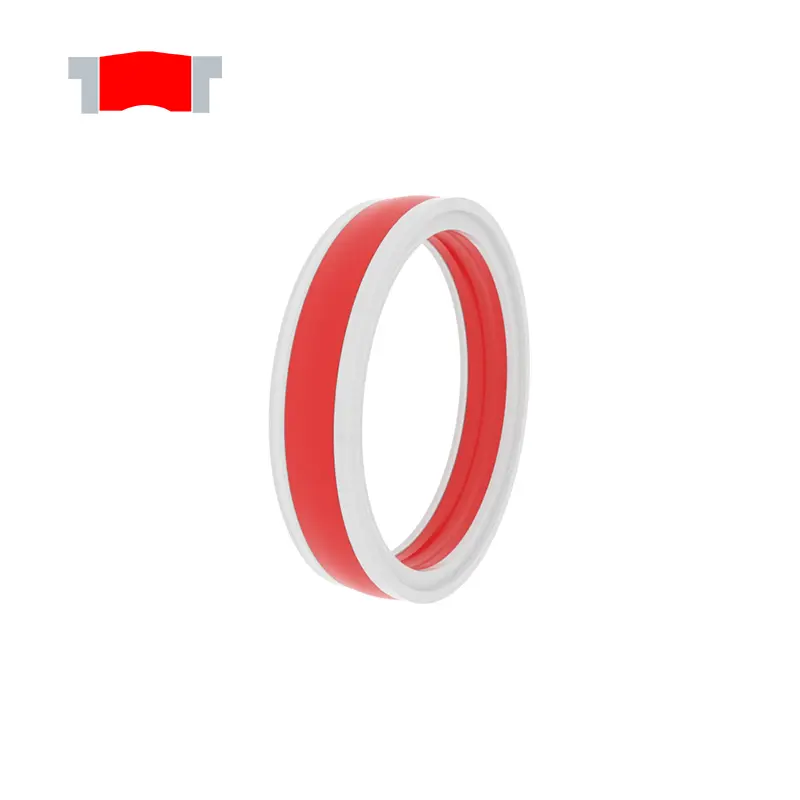

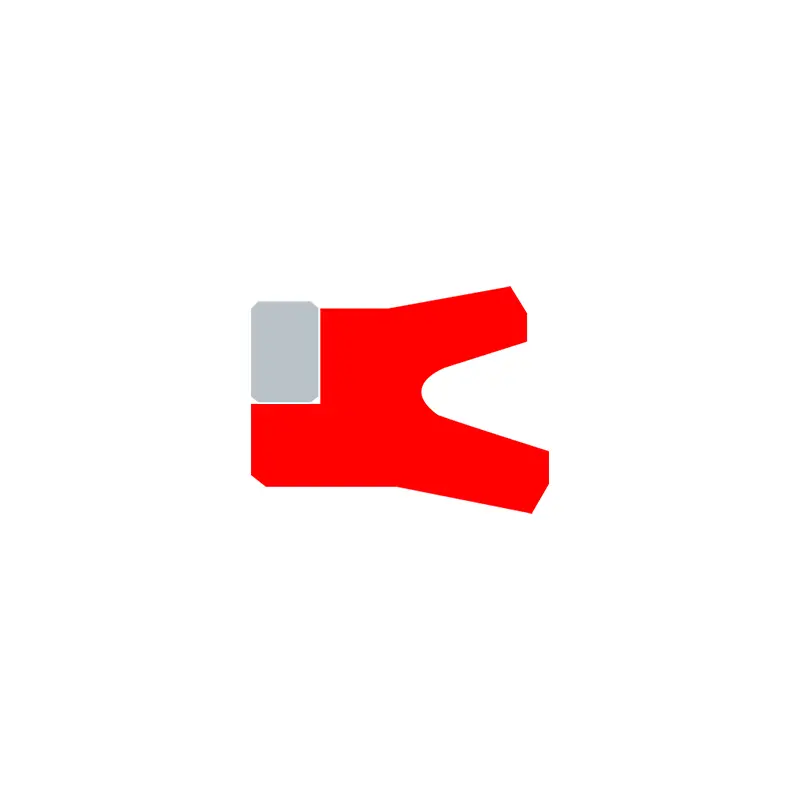

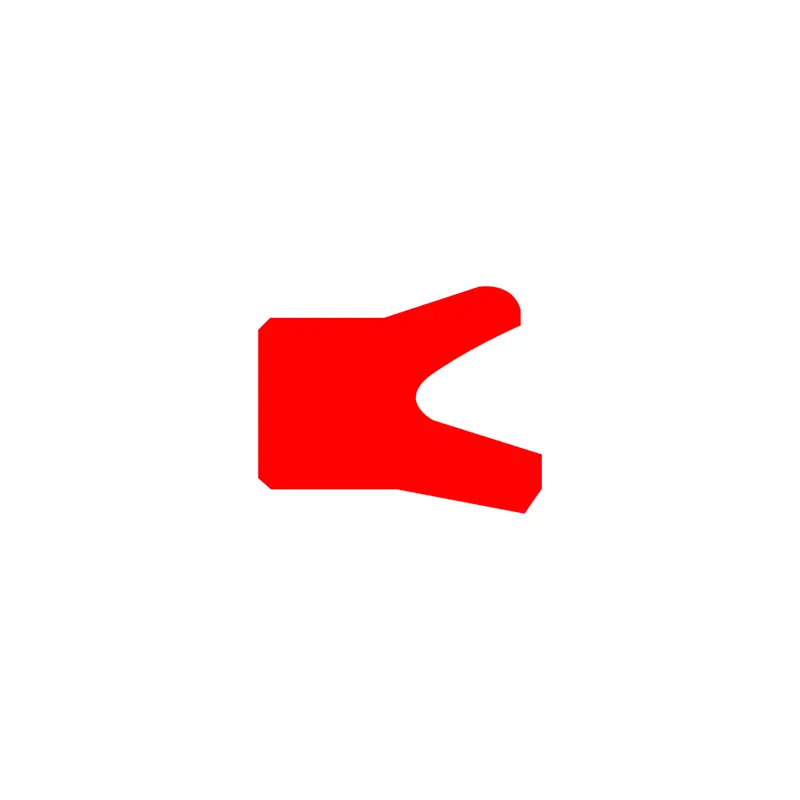

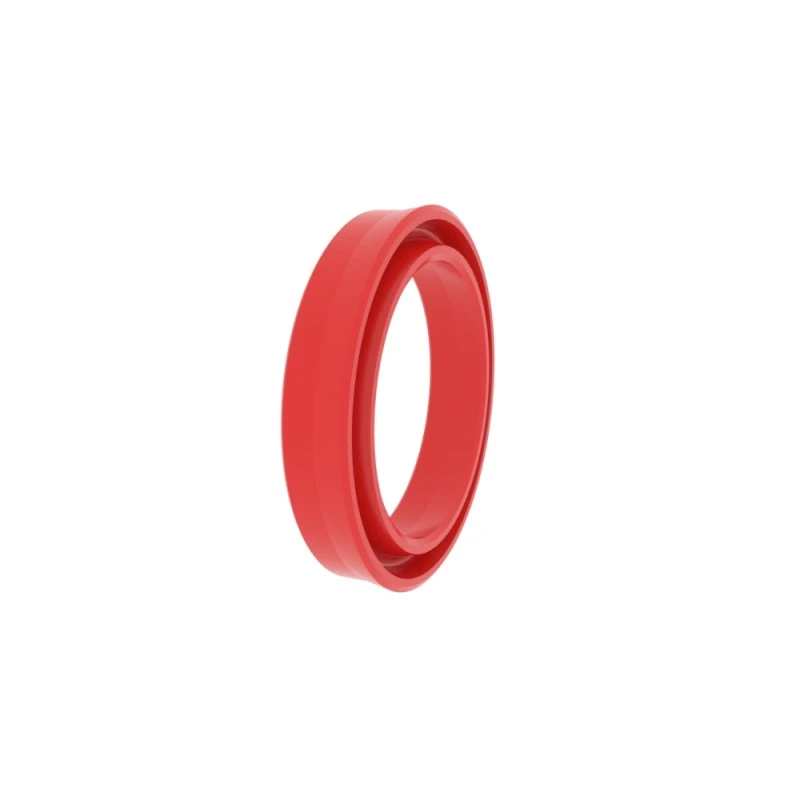

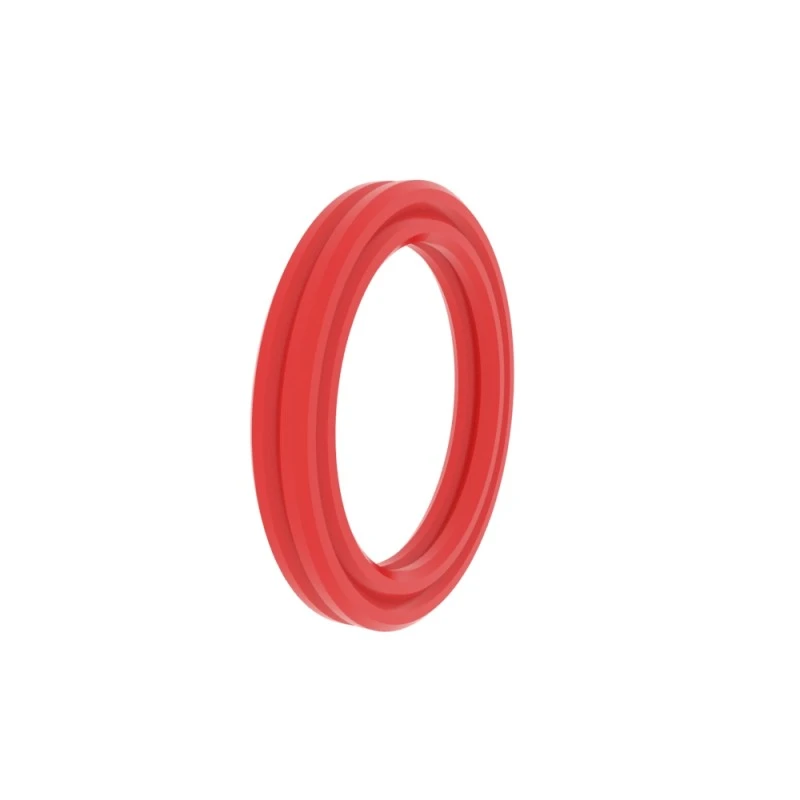

आरसीके 101

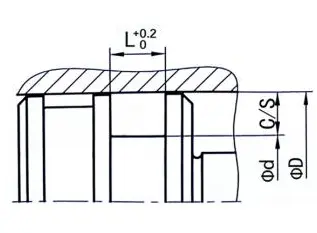

ऑर्डर आकार
Φd ...... बाह्य व्यास
Φd ...... अंतर्गत व्यास
एल ...... खोबणीची रुंदी
|
पृष्ठभाग समाप्त |
आर टीमॅक्स (μ मी) |
आरए (μ मी) |
|
स्लाइडिंग पृष्ठभाग जुळणारे रबर/पॉलीयुरेथेन सील स्लाइडिंग पृष्ठभाग जुळणारे पीटीएफई सील |
.2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
खोबणी तळाशी खोबणीची बाजू |
≤6.3 ≤15 |
.1.6 ≤3 |
|
टीपी प्रोफाइल समर्थन लांबी गुणोत्तर |
50%-95% |
|
|
सहिष्णुता |
|
|
.डी |
एच 10 |
|
.डी |
एच 9 |
ऑर्डर उदाहरण
मॉडेल: आरसीके 101
खोबणी आकार: 100x84x10
साहित्य: आरसी-पीयू-एच

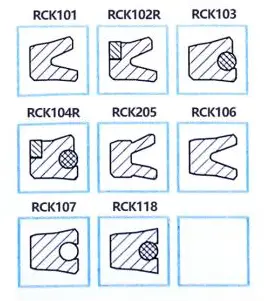

सील प्रकार: आरसीके 101, आरसीके 102, आरसीके 103, आरसीके 104, आरसीके 105, आरसीके 205, आरसीके 106, आरसीके 107, आरसीके 108, आरसीके 118, आरसीके 127
मुख्य अनुप्रयोग: हायड्रॉलिक आणि वायवीय सिलेंडर्ससाठी योग्य
फायदेः जेव्हा खोबणीत एम्बेड केले जाते तेव्हा ते स्थिर आहे, उत्कृष्ट डायनॅमिक आणि स्टॅटिक सीलिंग कार्यक्षमता आहे, विस्तृत तापमान श्रेणीस लागू आहे आणि डायनॅमिक परिस्थितीत मजबूत तेल परतावा क्षमता आहे.
साहित्य: पॉलीयुरेथेन, रबर
|

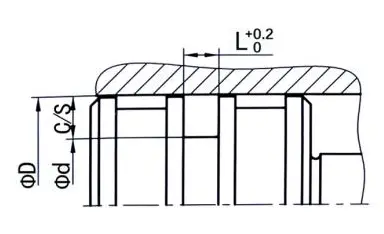

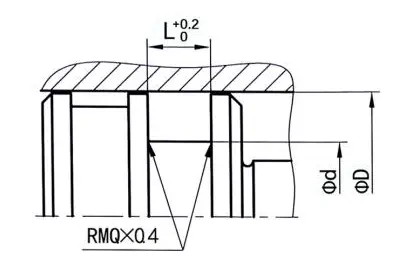

सील ग्रूव्ह उदाहरणे |
खाली मानक खोबणीचे परिमाण आहेत (आकार श्रेणीतील कोणत्याही आकाराचे धूळ सील तयार केले जाऊ शकतात) |
||||||||
|
|
|
.डी |
.डी |
L |
सी/एस |
जास्तीत जास्त एक्सट्र्यूजन अंतर |
|||
|
100 बार |
250 बार |
400 बार |
|||||||
|
5-24.9 |
-डी -8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
-डी -10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
-डी -12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
-डी -16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
-डी -20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
-डी -24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
-डी -30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

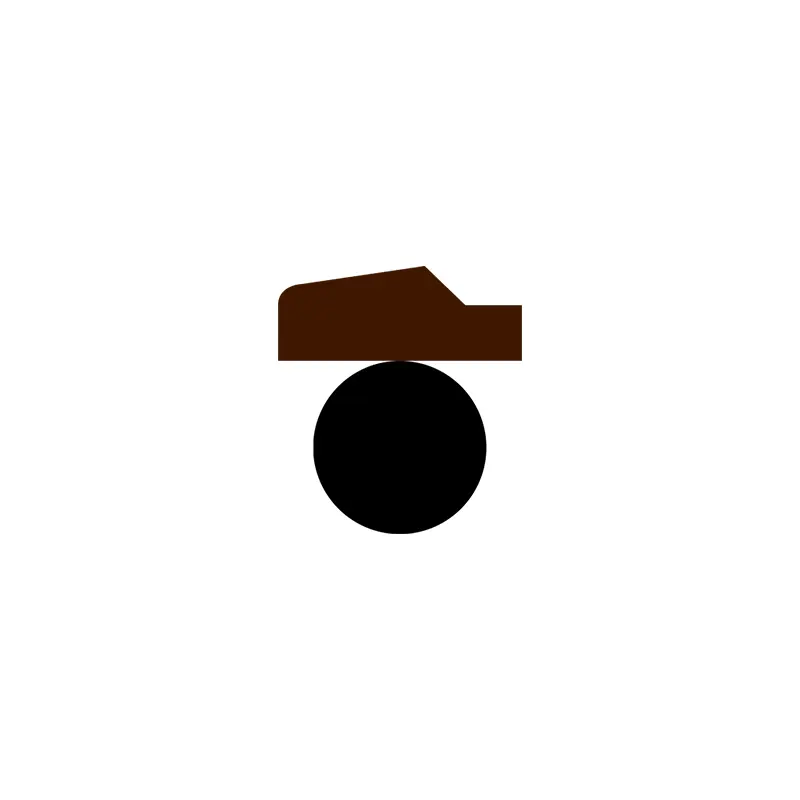

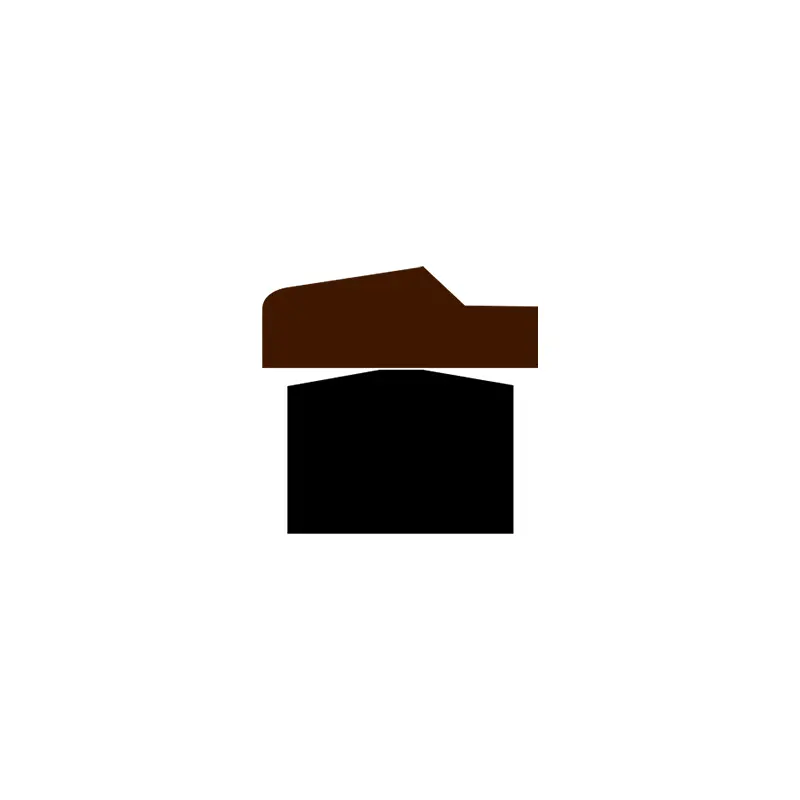

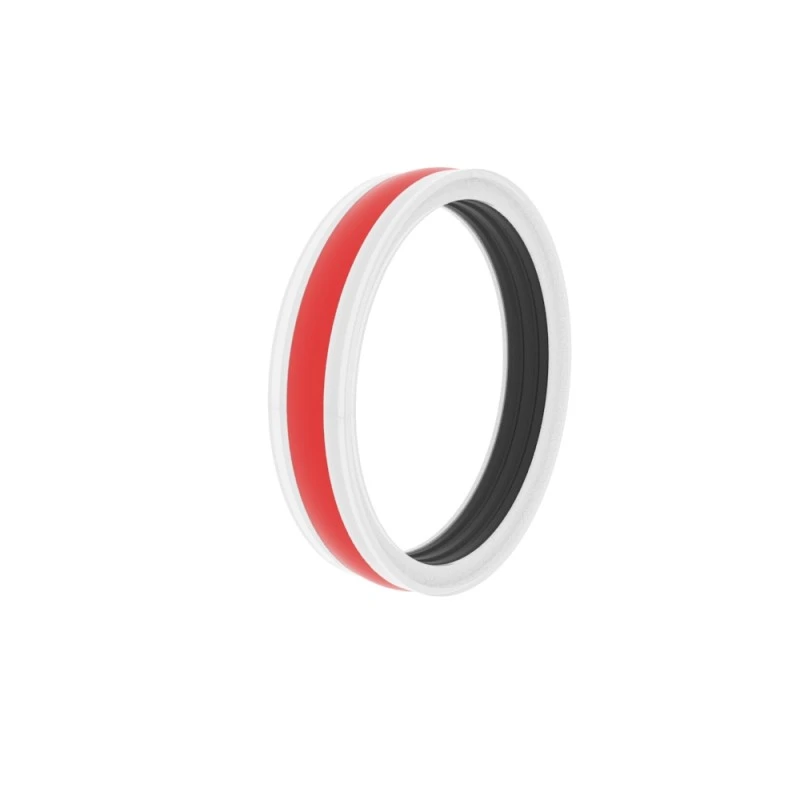

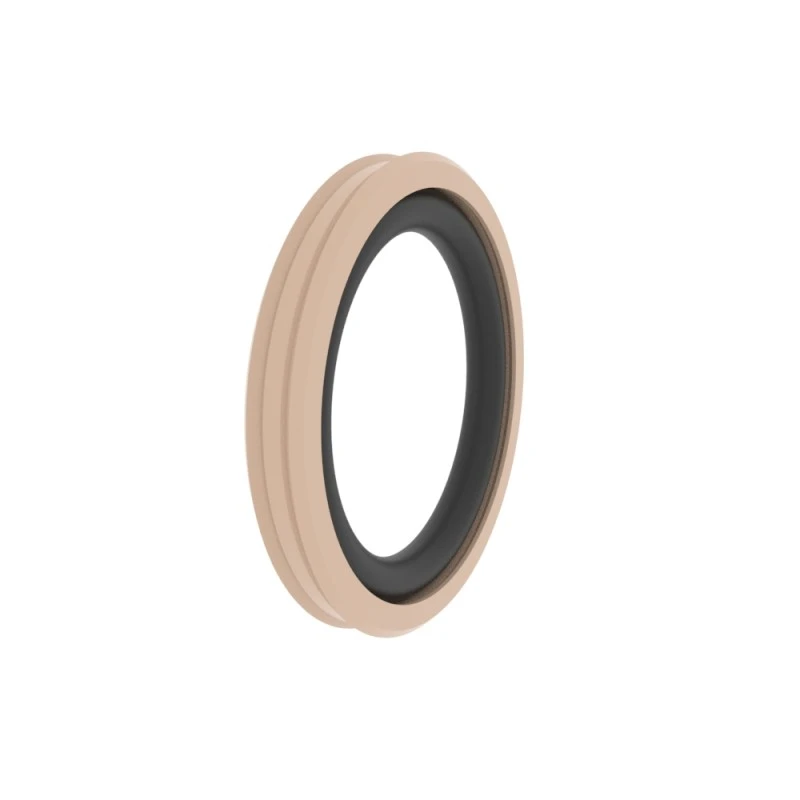

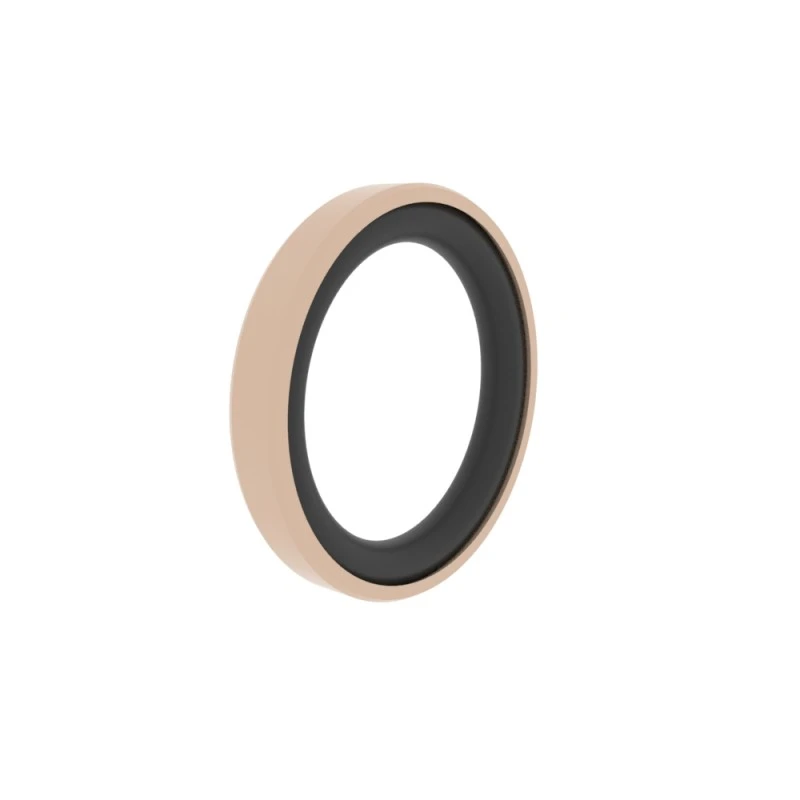

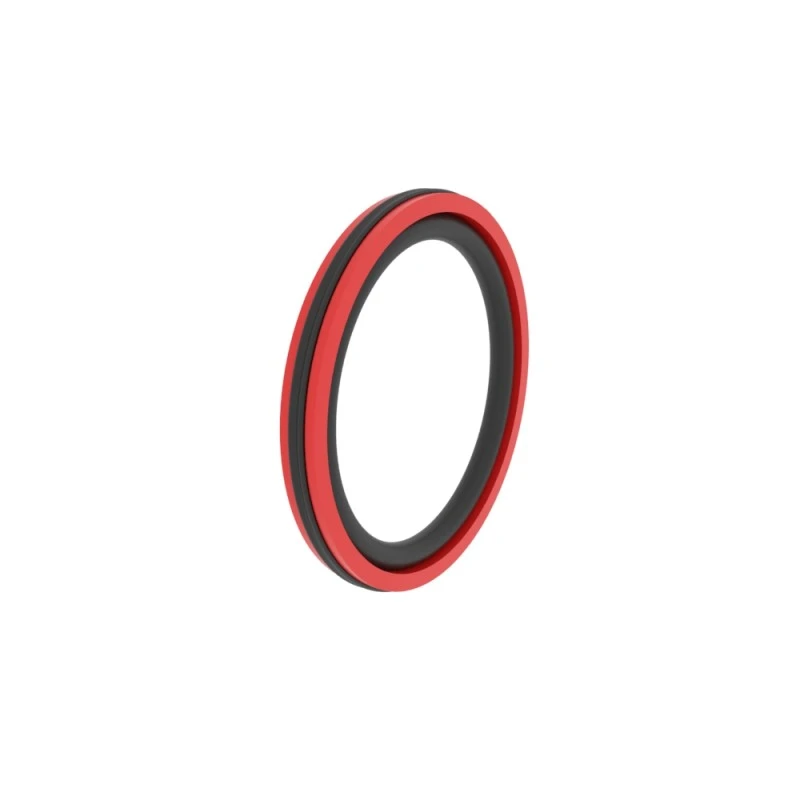

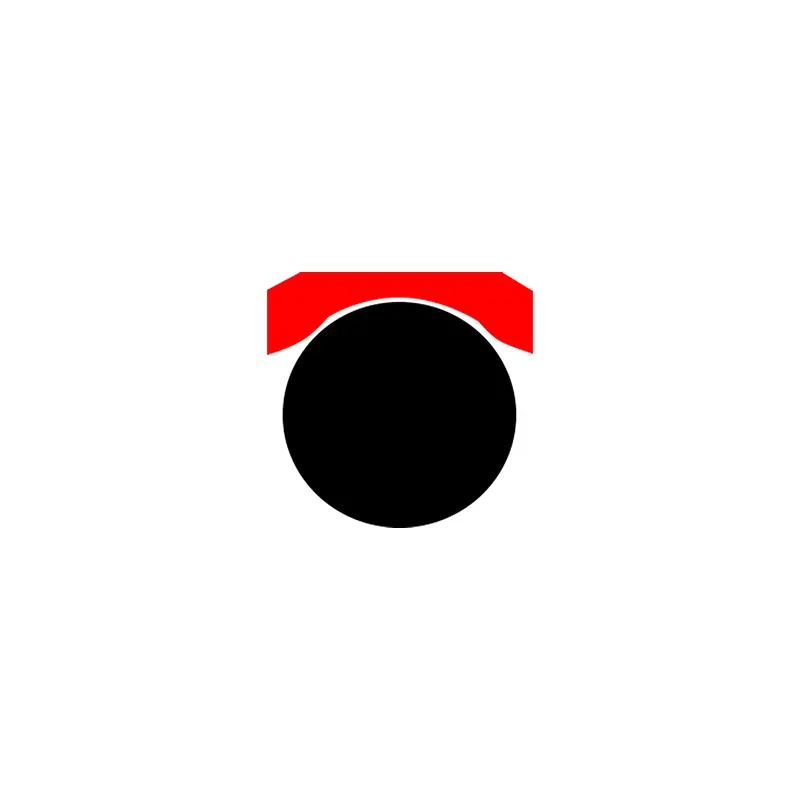

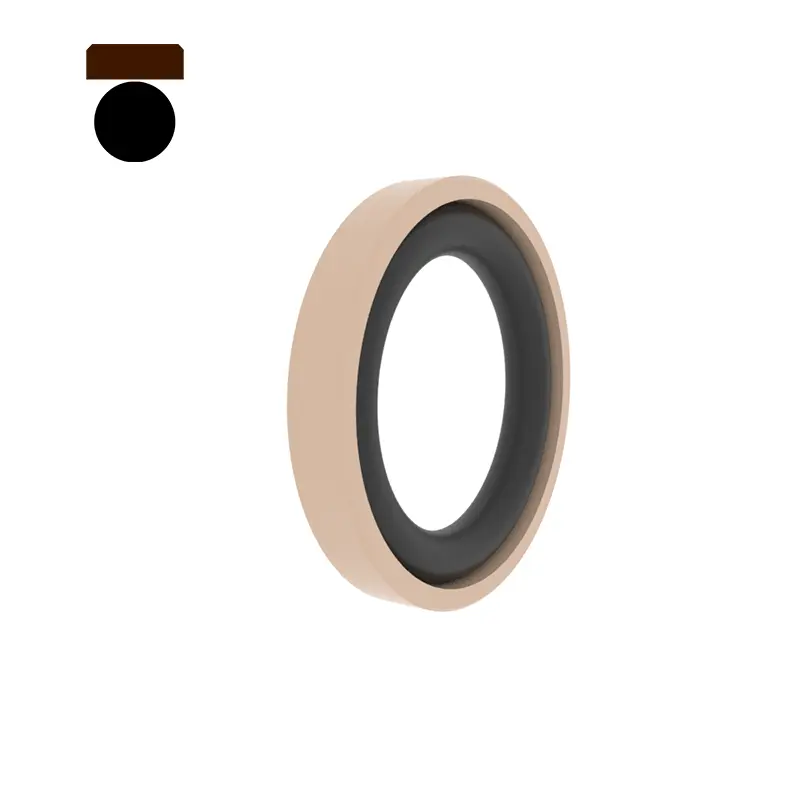

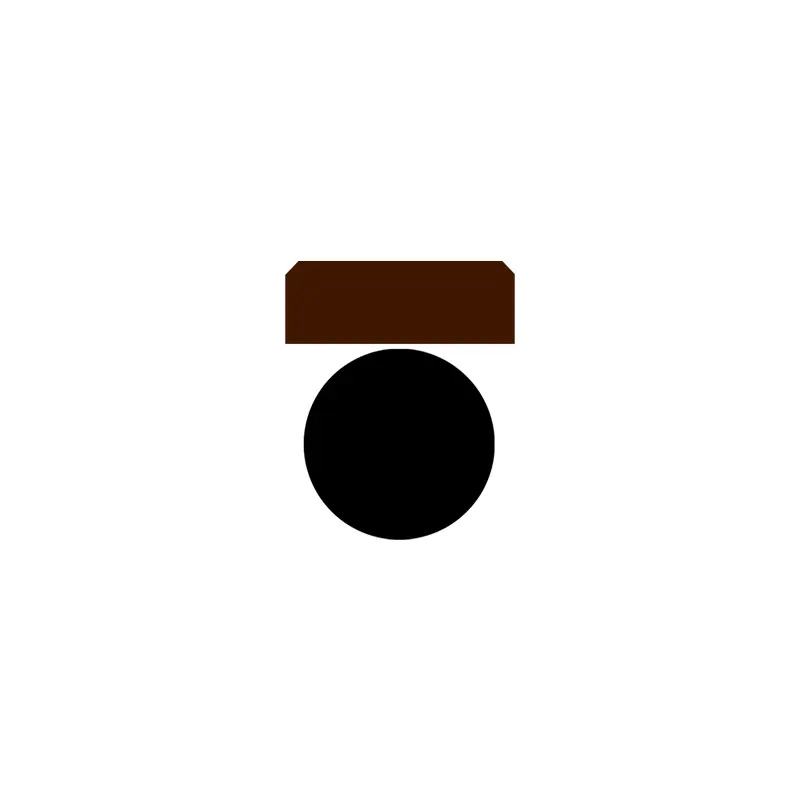

आरसीके 108
ऑर्डर आकार
Φd ...... बाह्य व्यास
Φd ...... अंतर्गत व्यास
एल ...... खोबणीची रुंदी
|
पृष्ठभाग समाप्त |
आर टीमॅक्स (μ मी) |
आरए (μ मी) |
|
स्लाइडिंग पृष्ठभाग जुळणारे रबर/पॉलीयुरेथेन सील स्लाइडिंग पृष्ठभाग जुळणारे पीटीएफई सील |
.2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
खोबणी तळाशी खोबणीची बाजू |
≤6.3 ≤15 |
.1.6 ≤3 |
|
टीपी प्रोफाइल समर्थन लांबी गुणोत्तर |
50%-95% |
|
|
सहिष्णुता |
|
|
.डी |
एच 10 |
|
.डी |
एच 9 |
ऑर्डर उदाहरण
मॉडेल: आरसीके 108
खोबणी आकार: 100x84.5x6.3
साहित्य: पीटीएफई 3+एनबीआर
सील प्रकार: आरसीके 108, आरसीके 125, आरसीके 140, आरसीके 238, आरसीके 138
मुख्य अनुप्रयोग: मानक हायड्रॉलिक सिलेंडर्स आणि मोबाइल हायड्रॉलिक मशीनरी
फायदे: कमी घर्षण, हायड्रॉलिक रांगणे नाही, उच्च पोशाख प्रतिरोध, चांगली अँटी-एक्सट्र्यूजन कामगिरी, चांगली थर्मल चालकता, स्थिर एम्बेडिंग ग्रूव्ह, विस्तृत तापमान श्रेणी.
साहित्य: टेट्राफ्लोरोइथिलीन + नायट्रिल रबर किंवा फ्लोरिन रबर, अल्ट्रा-हाय कडकपणा पॉलीयुरेथेन + नायट्रिल रबर
|
सील ग्रूव्ह उदाहरणे |
खाली मानक खोबणीचे परिमाण आहेत (आकार श्रेणीतील कोणत्याही आकाराचे धूळ सील तयार केले जाऊ शकतात) |
||||||||
|
|
|
.डी |
.डी |
L |
सी/एस |
जास्तीत जास्त एक्सट्र्यूजन अंतर |
|||
|
100 बार |
250 बार |
400 बार |
|||||||
|
8-14.9 |
-डी -4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
-डी -7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
-डी -11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
-डी -15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
-डी -21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
-डी -24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
-डी -28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
-डी -38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

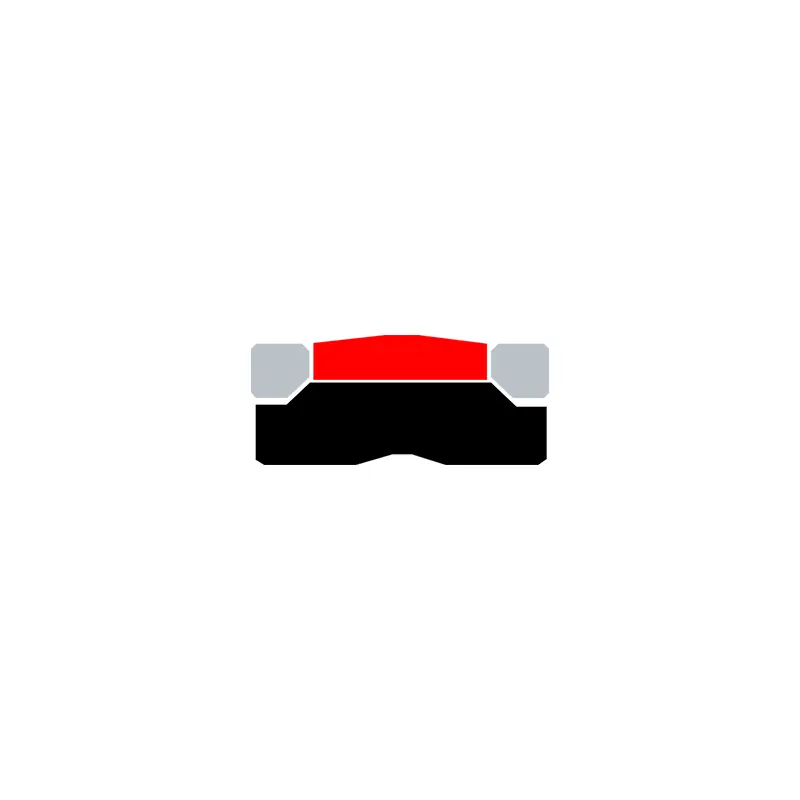

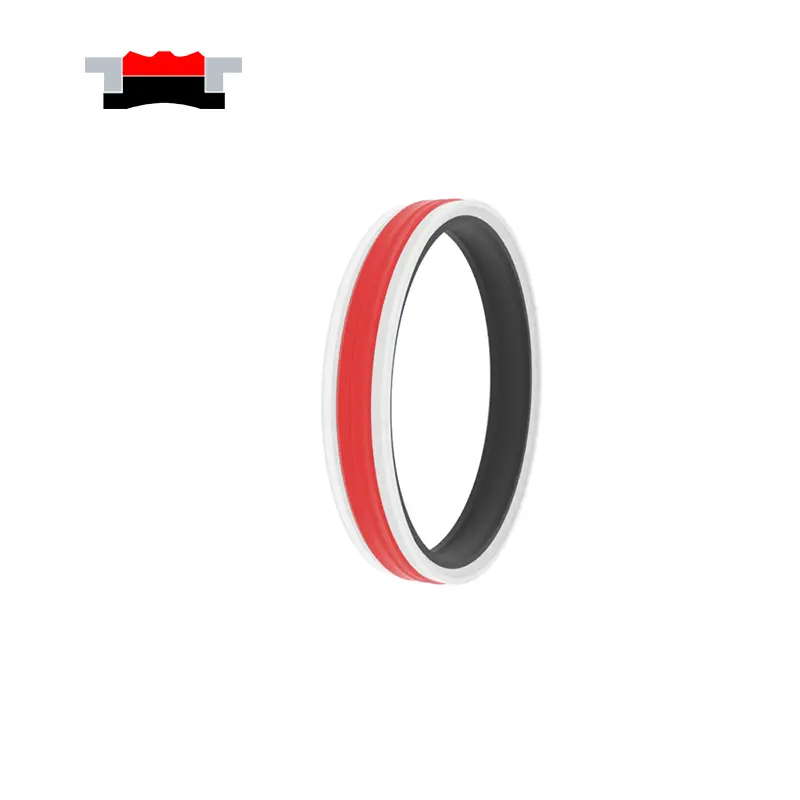

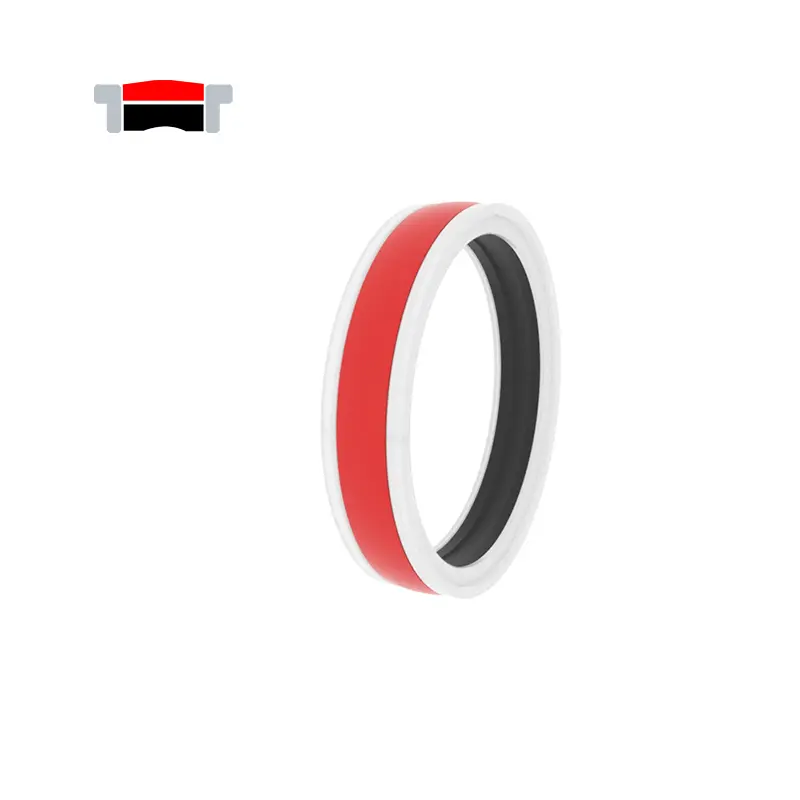

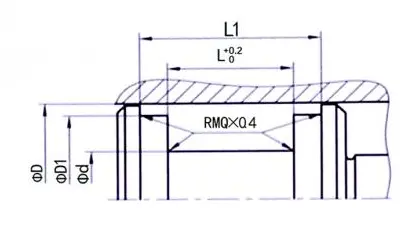

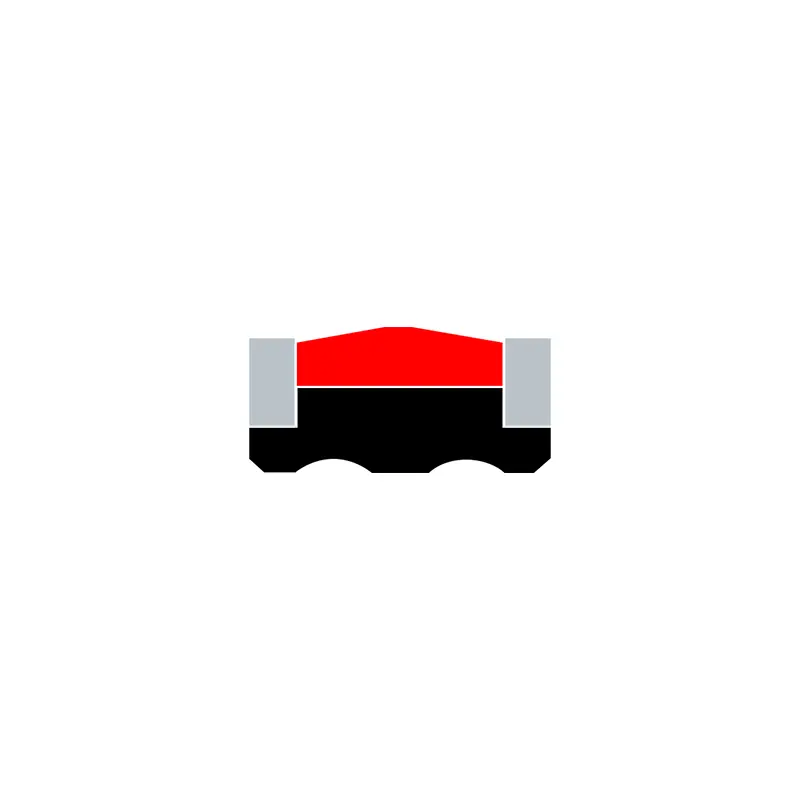

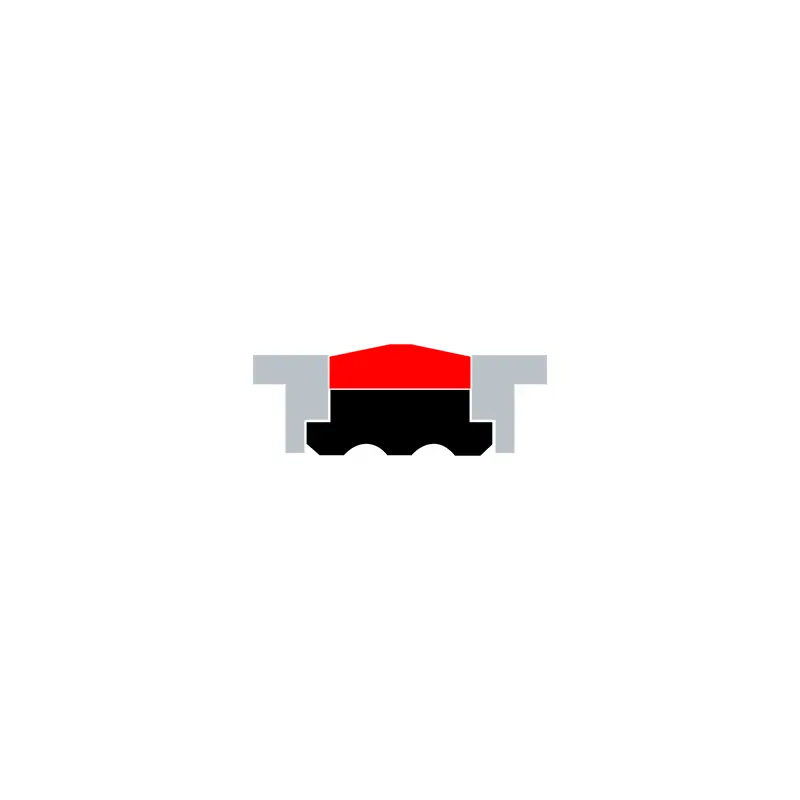

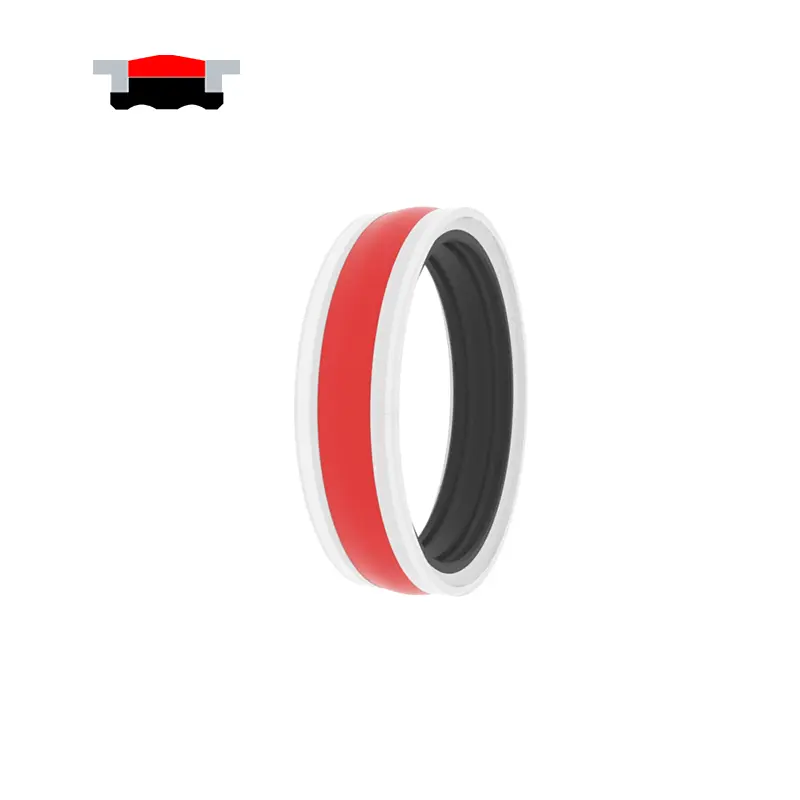

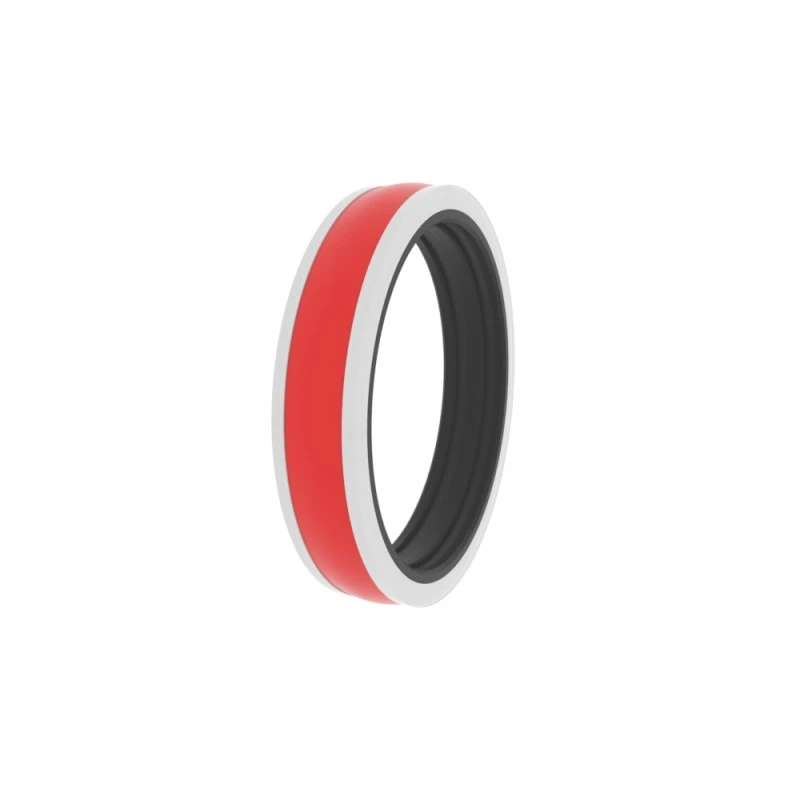

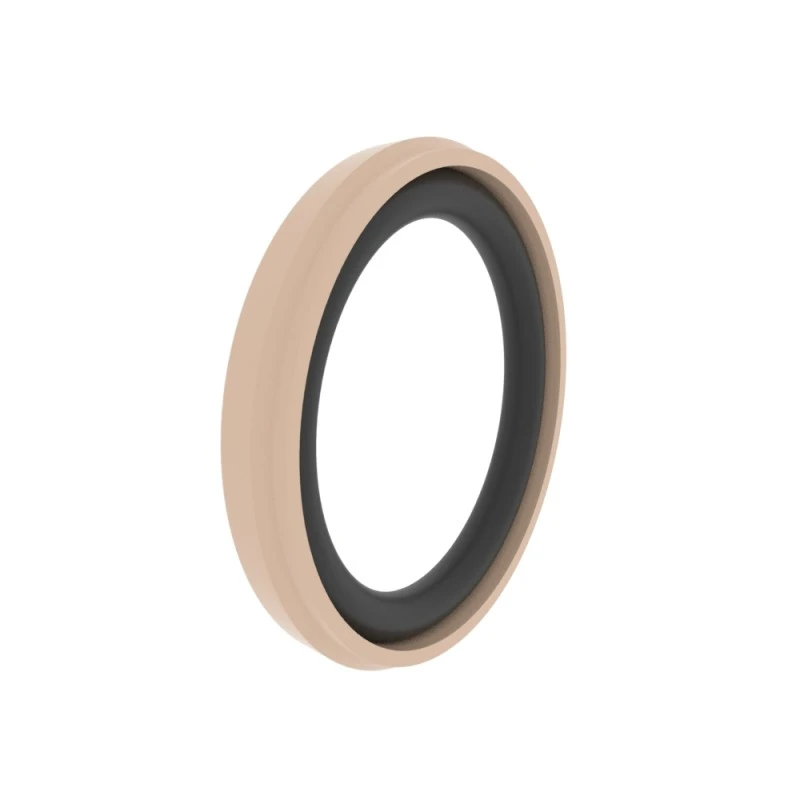

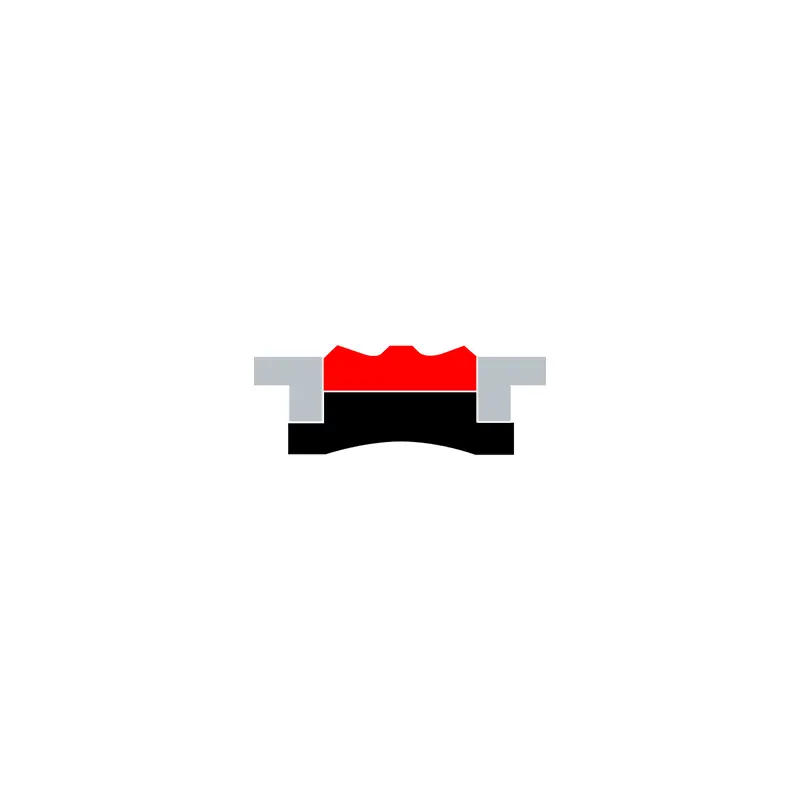

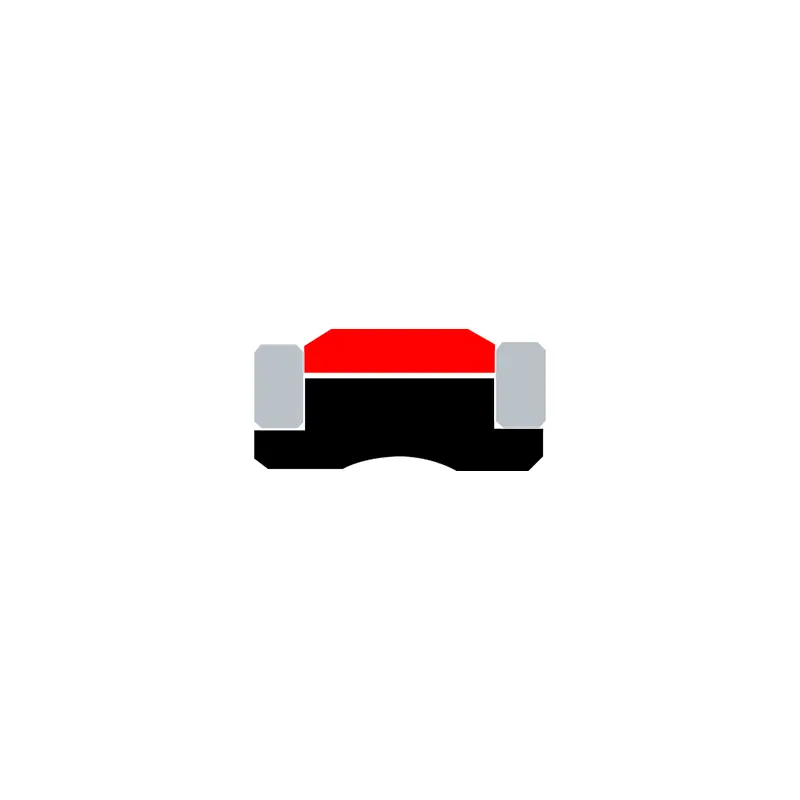

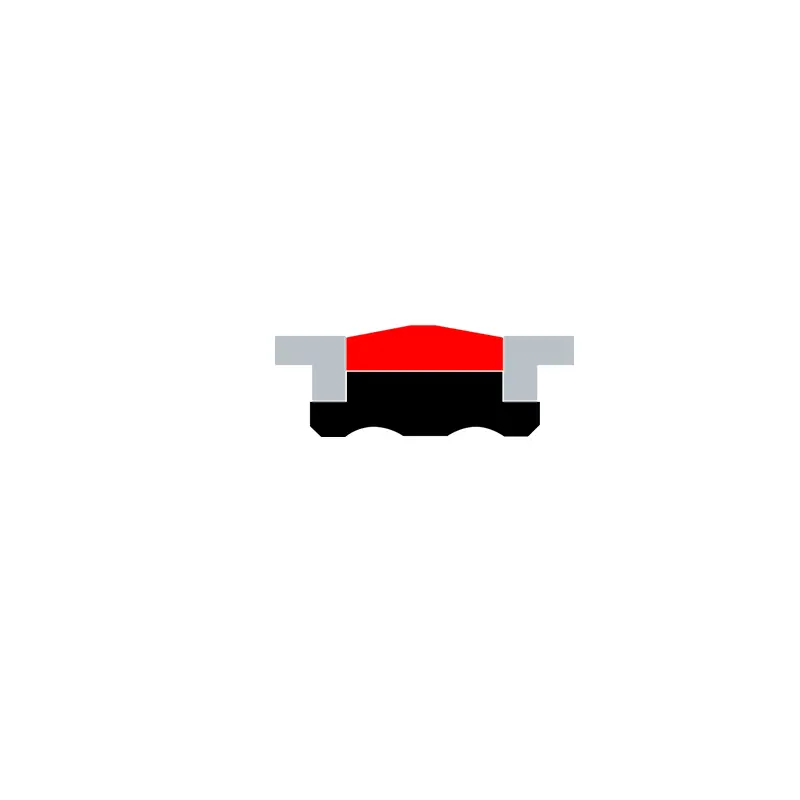

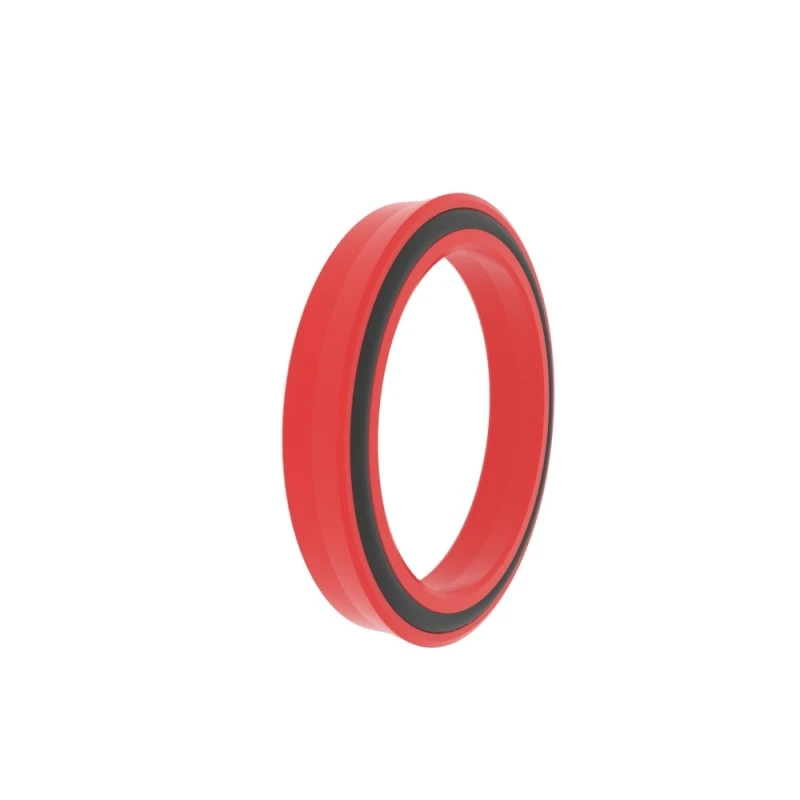

आरसीके 109 एन
ऑर्डर आकार
Φd ...... बाह्य व्यास
Φd ...... अंतर्गत व्यास
1d1 ...... अंतर्गत व्यास
एल ...... खोबणीची रुंदी
L1 ...... खोबणीची रुंदी
|
पृष्ठभाग समाप्त |
आर टीमॅक्स (μ मी) |
आरए (μ मी) |
|
स्लाइडिंग पृष्ठभाग जुळणारे रबर/पॉलीयुरेथेन सील स्लाइडिंग पृष्ठभाग जुळणारे पीटीएफई सील |
.2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
खोबणी तळाशी खोबणीची बाजू |
≤6.3 ≤15 |
.1.6 ≤3 |
|
टीपी प्रोफाइल समर्थन लांबी गुणोत्तर |
50%-95% |
|
|
सहिष्णुता |
|
|
.डी |
एच 10 |
|
.डी |
एच 9 |
ऑर्डर उदाहरण
मॉडेल: आरसीके 109 एन
ग्रूव्ह आकार: 100x80x95x25/36
साहित्य: आरसी-पीयू-एच+एनबीआर+पोम
सील प्रकार: आरसीके 109, आरसीके 117
मुख्य अनुप्रयोग: बांधकाम यंत्रणा, कृषी यंत्रणा, क्रेन, मानक सिलेंडर्स
फायदे: उत्कृष्ट स्थिर आणि डायनॅमिक सीलिंग, अतिरिक्त मार्गदर्शक रिंग्जची आवश्यकता नाही, एक्सट्र्यूशनविरोधी, विकृतिविरोधी रचना, जलद दाब बदलांसह कामकाजाच्या परिस्थितीसाठी योग्य.
साहित्य: पॉलीयुरेथेन, रबर, पॉलीयुरेथेन, टेट्राफ्लोरोएथिलीन
|
सील ग्रूव्ह उदाहरणे |
खाली मानक खोबणीचे परिमाण आहेत (आकार श्रेणीतील कोणत्याही आकाराचे धूळ सील तयार केले जाऊ शकतात) |
||||||
|
|
|
.डी |
.डी |
एफडी 1 |
L |
L1 |
|
|
20-44.9 |
-डी -10 |
-डी -3 |
12.5 |
20.5 |
|||
|
50-79.9 |
-डी -15 |
-डी -4 |
20 |
28 |
|||
|
80-144.9 |
-डी -20 |
-डी -5 |
25 |
36 |
|||
|
150-399.9 |
-डी -25 |
-डी -6 |
32 |
46 |
|||
|
400-750 |
-डी -30 |
-डी -8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
-डी -8 |
40 |
54 |
|||

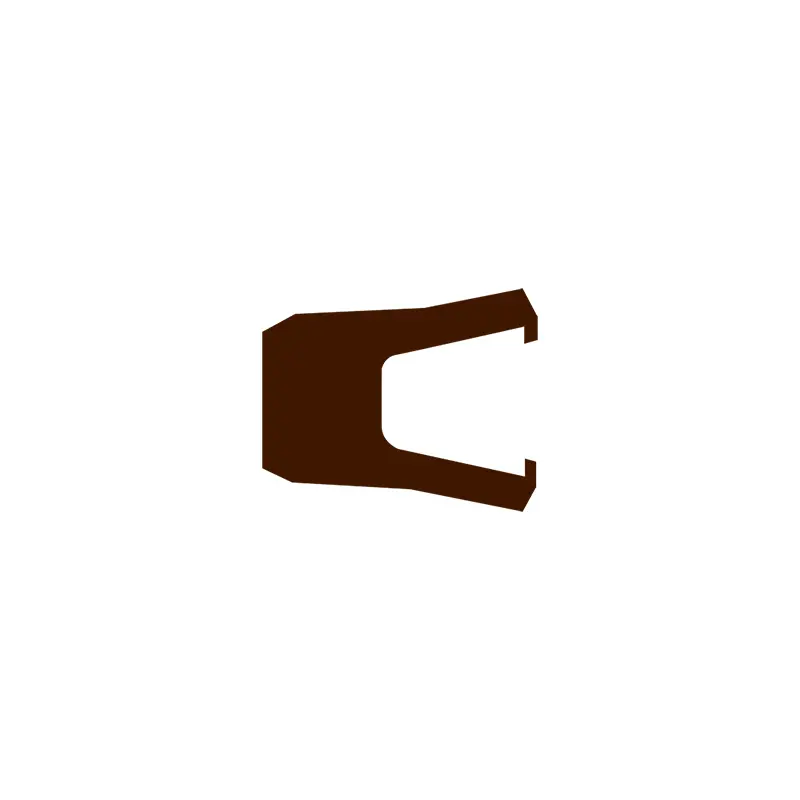

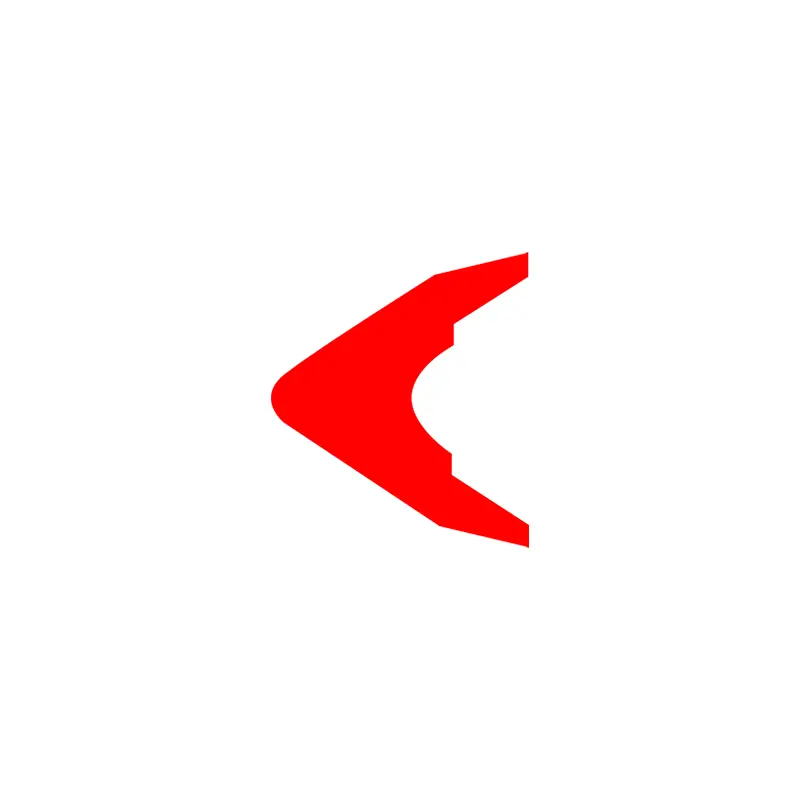

आरसीके 119
ऑर्डर आकार
Φd ...... बाह्य व्यास
Φd ...... अंतर्गत व्यास
एल ...... खोबणीची रुंदी
|
पृष्ठभाग समाप्त |
आर टीमॅक्स (μ मी) |
आरए (μ मी) |
|
स्लाइडिंग पृष्ठभाग जुळणारे रबर/पॉलीयुरेथेन सील स्लाइडिंग पृष्ठभाग जुळणारे पीटीएफई सील |
.2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
खोबणी तळाशी खोबणीची बाजू |
≤6.3 ≤15 |
.1.6 ≤3 |
|
टीपी प्रोफाइल समर्थन लांबी गुणोत्तर |
50%-95% |
|
|
सहिष्णुता |
|
|
.डी |
एच 10 |
|
.डी |
एच 9 |
ऑर्डर उदाहरण
मॉडेल: आरसीके 119
खोबणी आकार: 100x90.6x7.1
साहित्य: ptfe4 + v
सील प्रकार: आरसीके 119
मुख्य अनुप्रयोग: रासायनिक उद्योग, वेगवान सिलेंडर्स आणि पोझिशनिंग मशीनरी, अन्न उद्योग, फार्मास्युटिकल उद्योग, संचयक.
फायदे: उच्च तापमान आणि विविध रासायनिक माध्यमांना प्रतिरोधक, कमी घर्षण गुणांक, रांगणे नाही, चांगले कोरडे घर्षण वैशिष्ट्ये, कमी स्थिर आणि गतिशील घर्षण मूल्ये.
साहित्य: पीटीएफई+लीफ स्प्रिंग
|

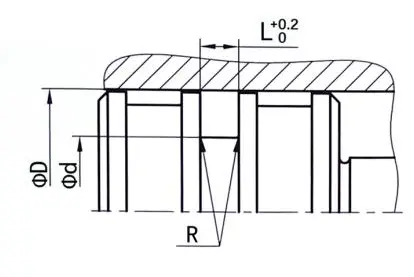

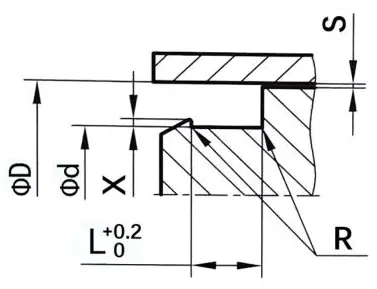

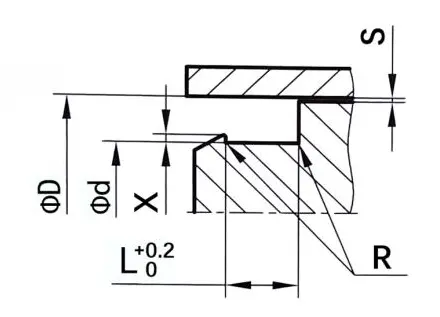

सील ग्रूव्ह उदाहरणे |
खाली मानक खोबणीचे परिमाण आहेत (आकार श्रेणीतील कोणत्याही आकाराचे धूळ सील तयार केले जाऊ शकतात) |
|||||||||
|
|
|
.डी |
.डी |
L |
R |
X |
जास्तीत जास्त एक्सट्र्यूजन अंतर एस |
|||
|
100 बार |
250 बार |
400 बार |
||||||||
|
14-24.9 |
डी -4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
डी -6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
डी -9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
डी -12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
डी -19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
