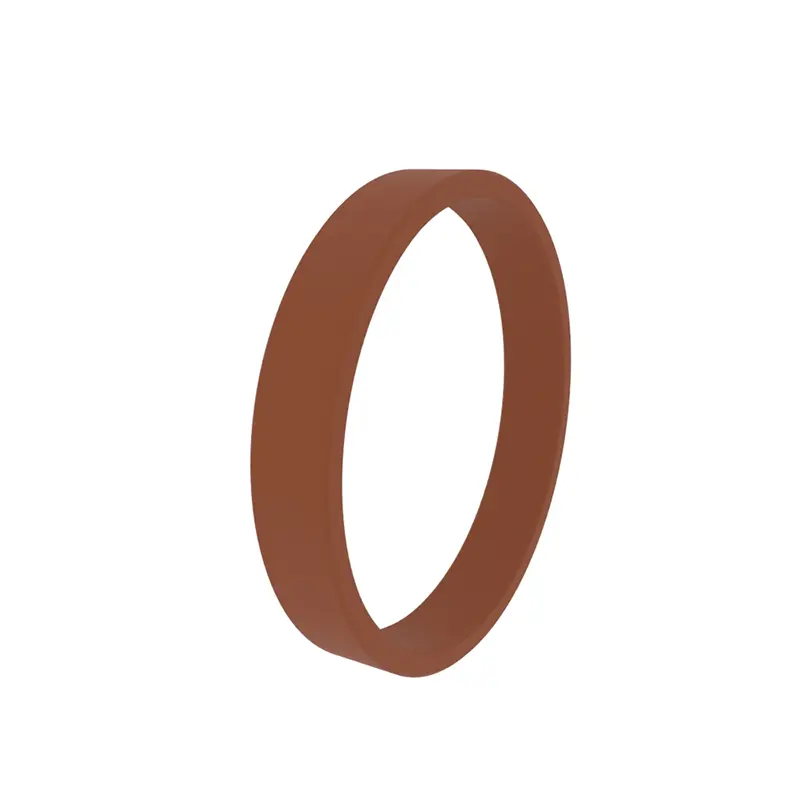

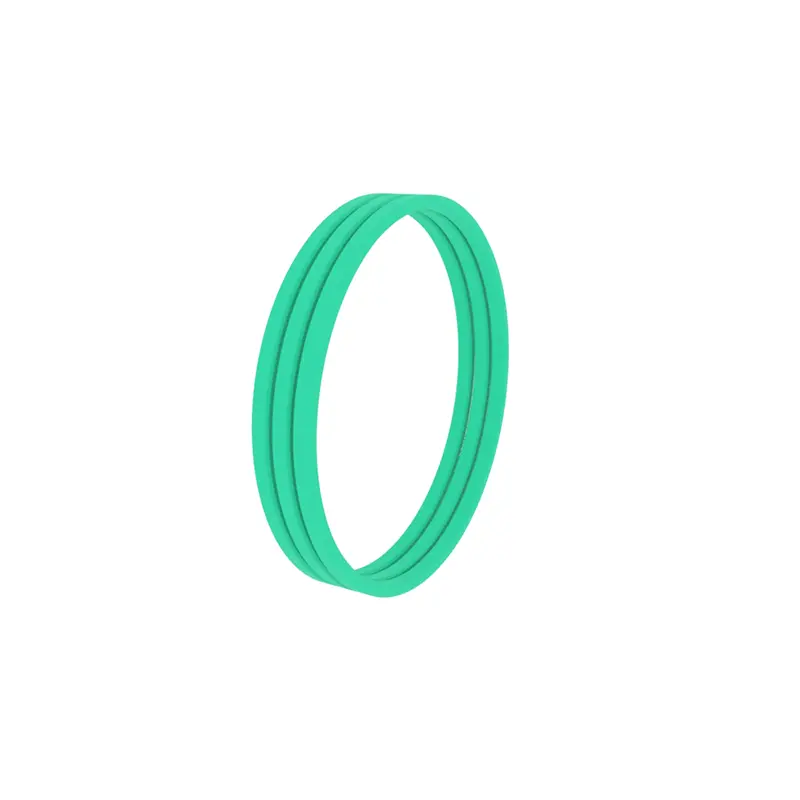

आमची टर्निंग सील मार्गदर्शक रिंग हायड्रॉलिक सिलेंडर्स, वायवीय प्रणाली, औद्योगिक यंत्रणा आणि इतर क्षेत्रांमध्ये मोठ्या प्रमाणात वापरली जाते. आम्ही उपकरणे ऑपरेशन कार्यक्षमता आणि सीलिंग विश्वसनीयता सुधारण्यास मदत करण्यासाठी ग्राहकांच्या आवश्यकतेनुसार सानुकूलित निराकरण प्रदान करू शकतो. वेगवेगळ्या वैशिष्ट्यांनुसार, आम्ही टर्निंग सील गाईड रिंगला वेगवेगळ्या मॉडेल मालिकेत विभागले आहे.

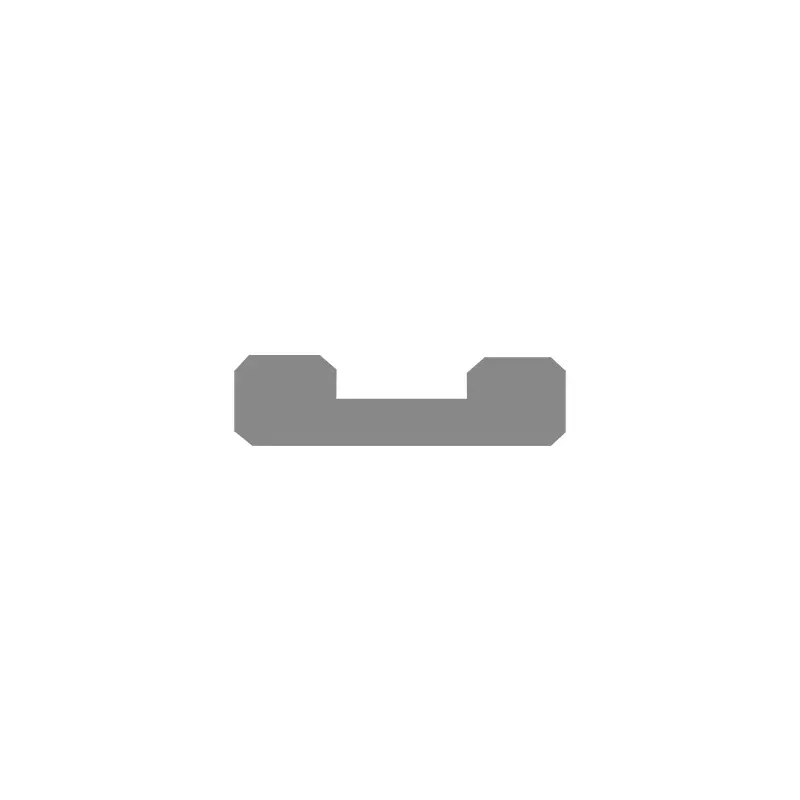

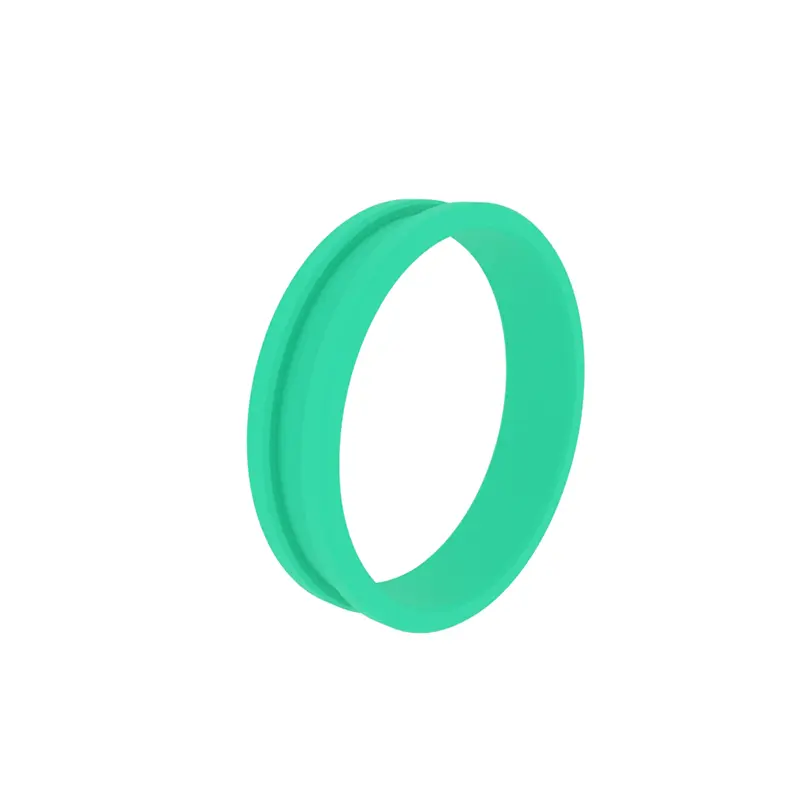

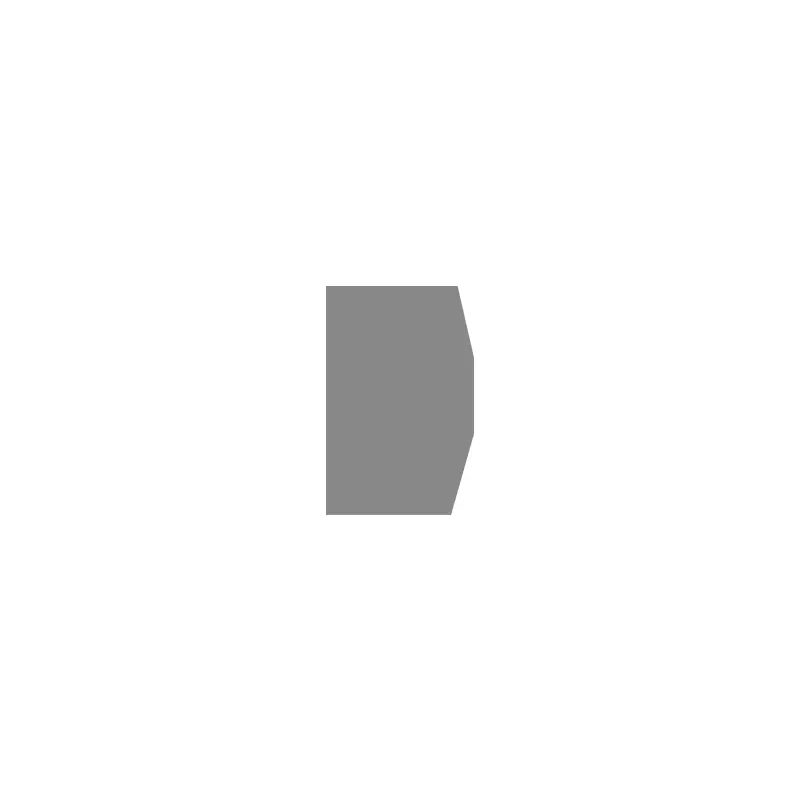

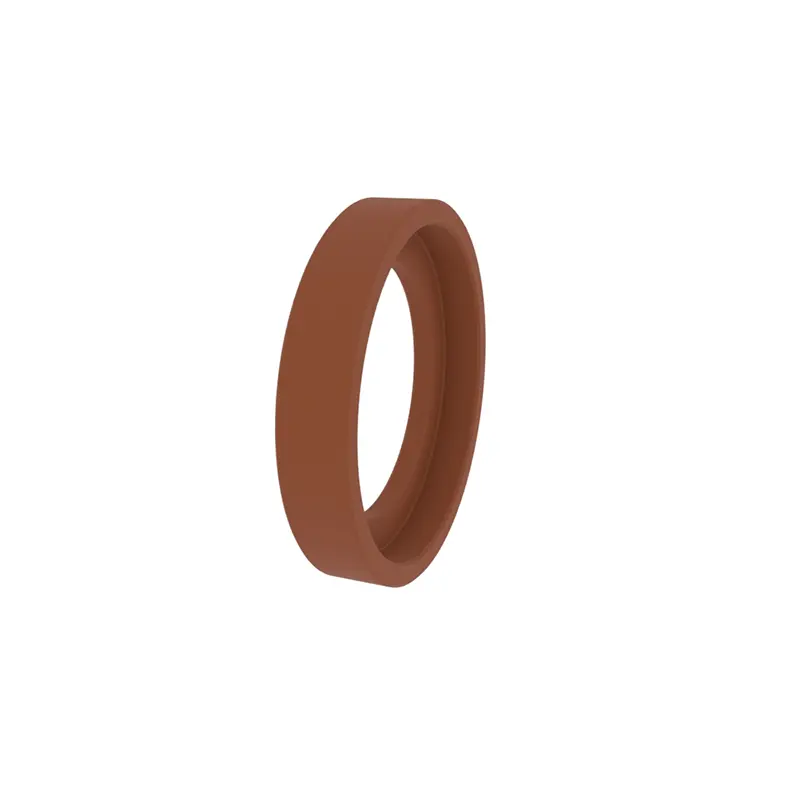

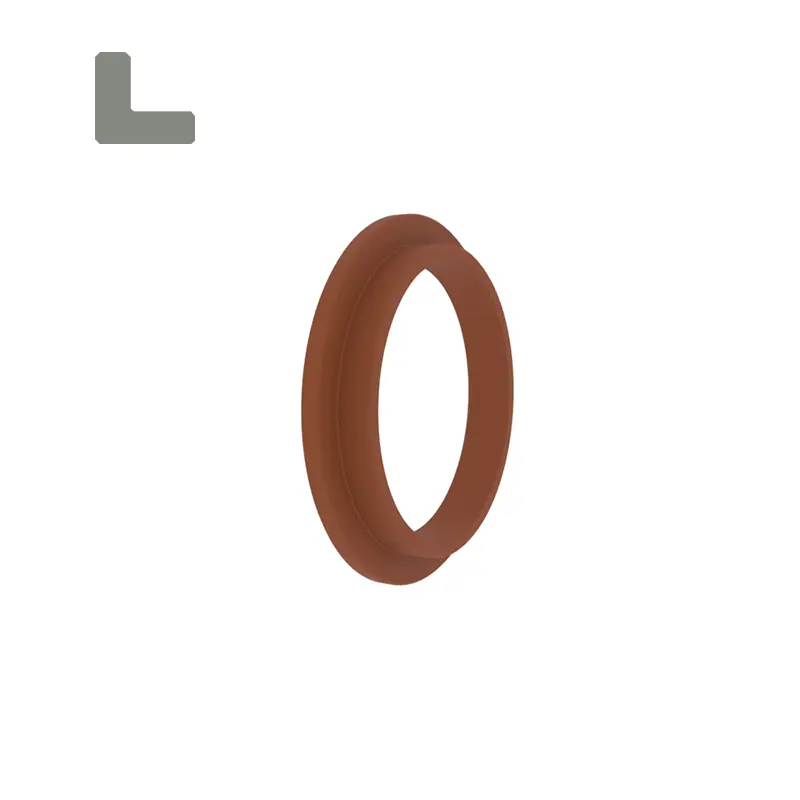

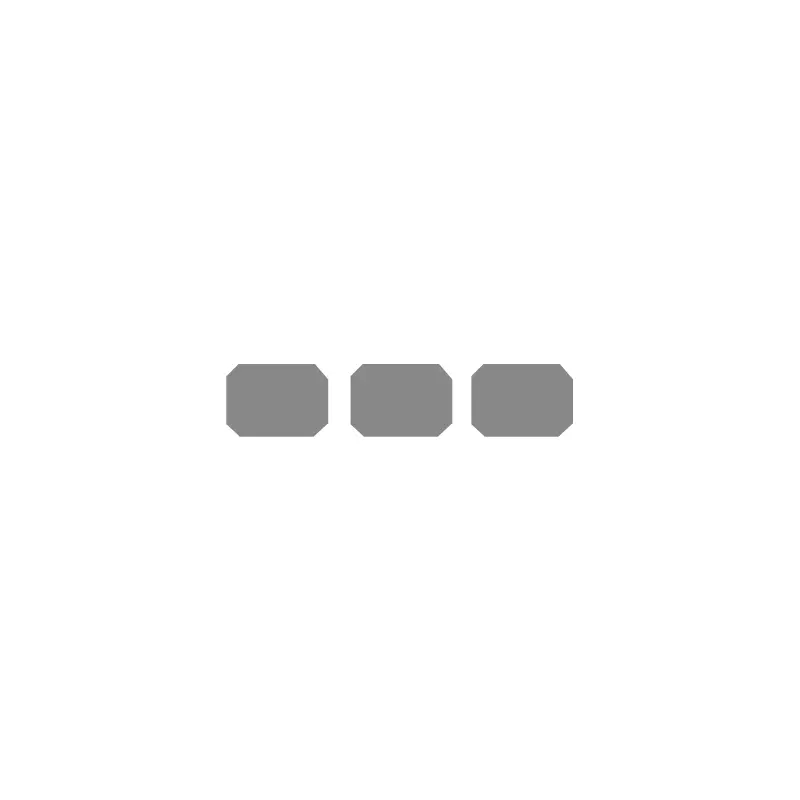

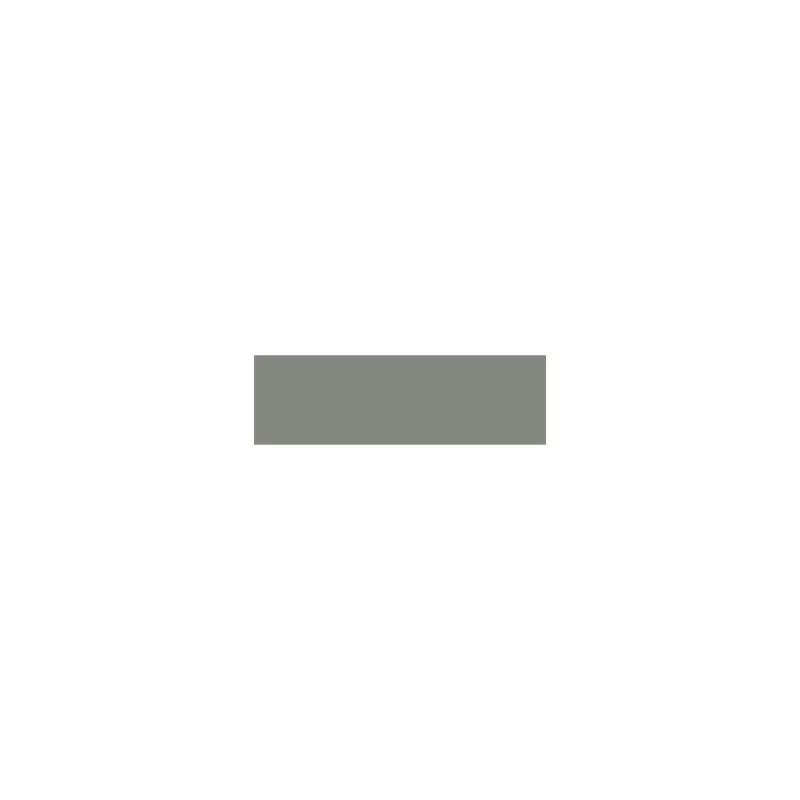

आरसीएफ 101, आरसीएफ 102, आरसीएफबी 102 मानक मार्गदर्शक रिंग्ज पिस्टन आणि सिलेंडर्सच्या पिस्टन रॉड मार्गदर्शकांसाठी योग्य आहेत. त्यापैकी बर्‍याच जणांना बंद खोबणीत उघडले आणि स्थापित करणे आवश्यक आहे किंवा ते खुले असू शकतात.

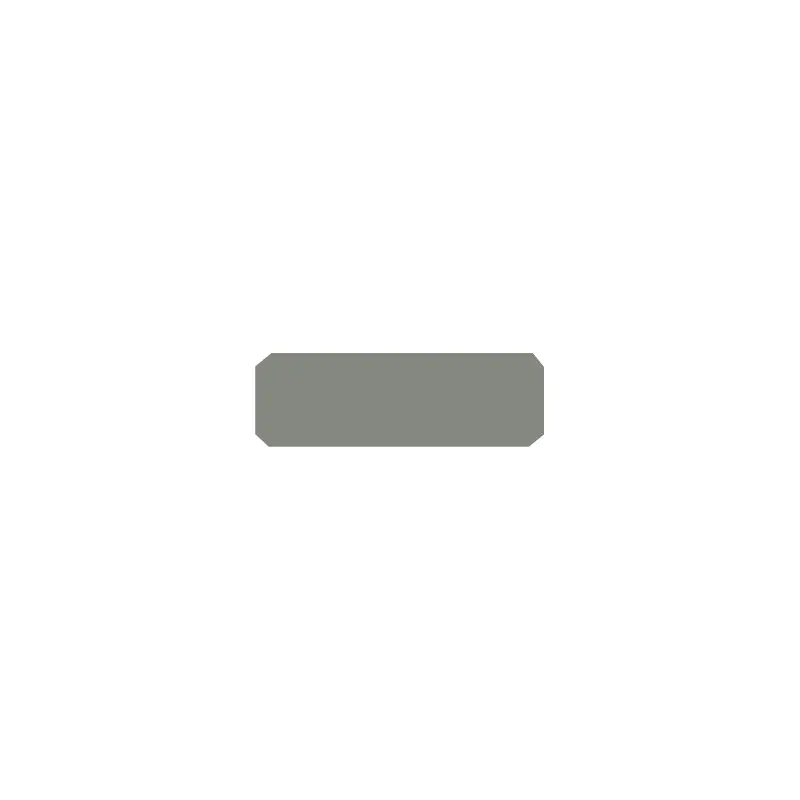

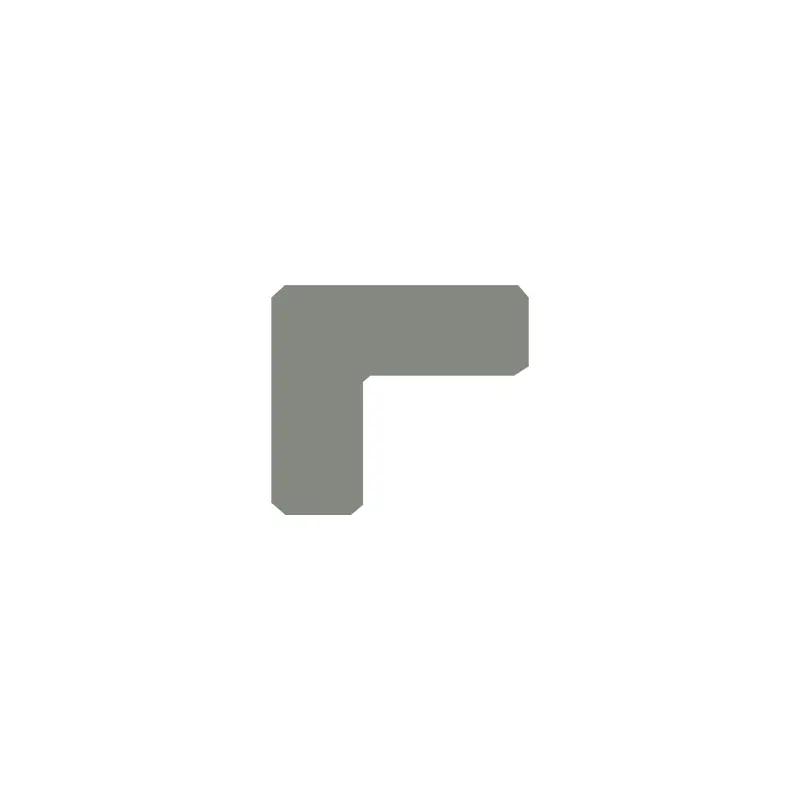

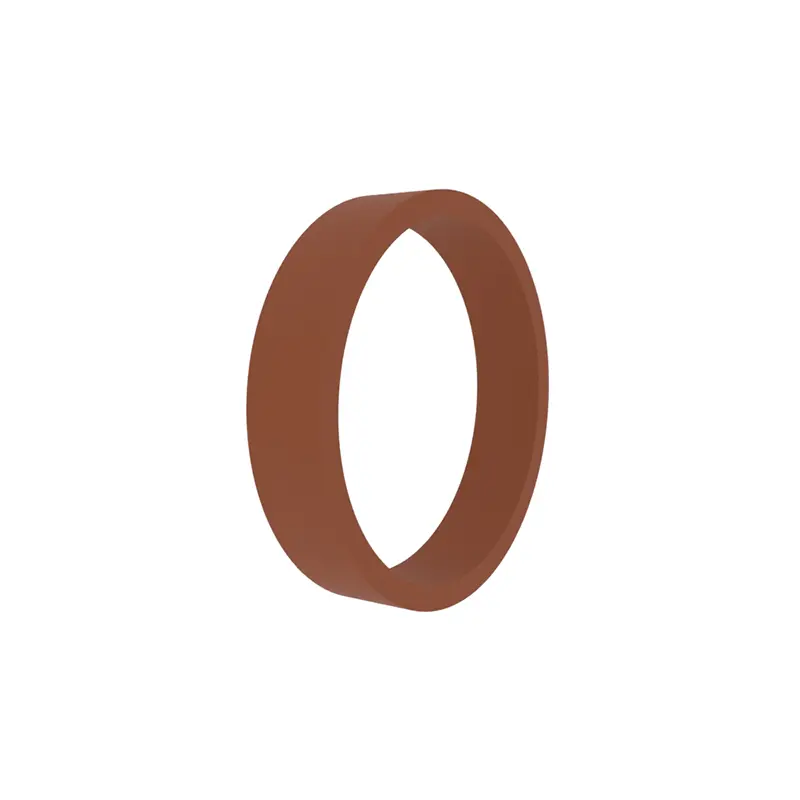

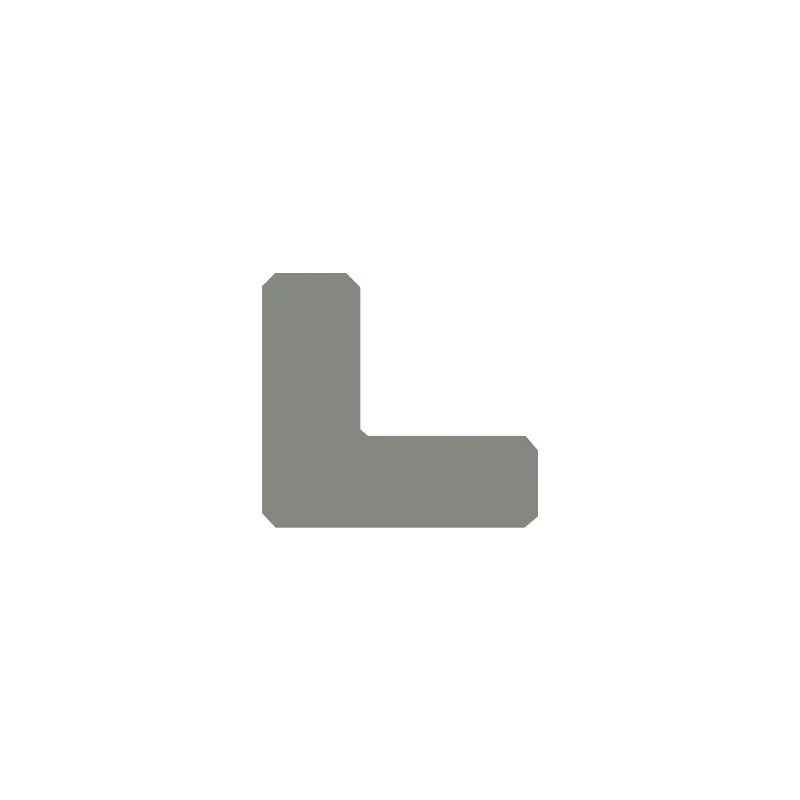

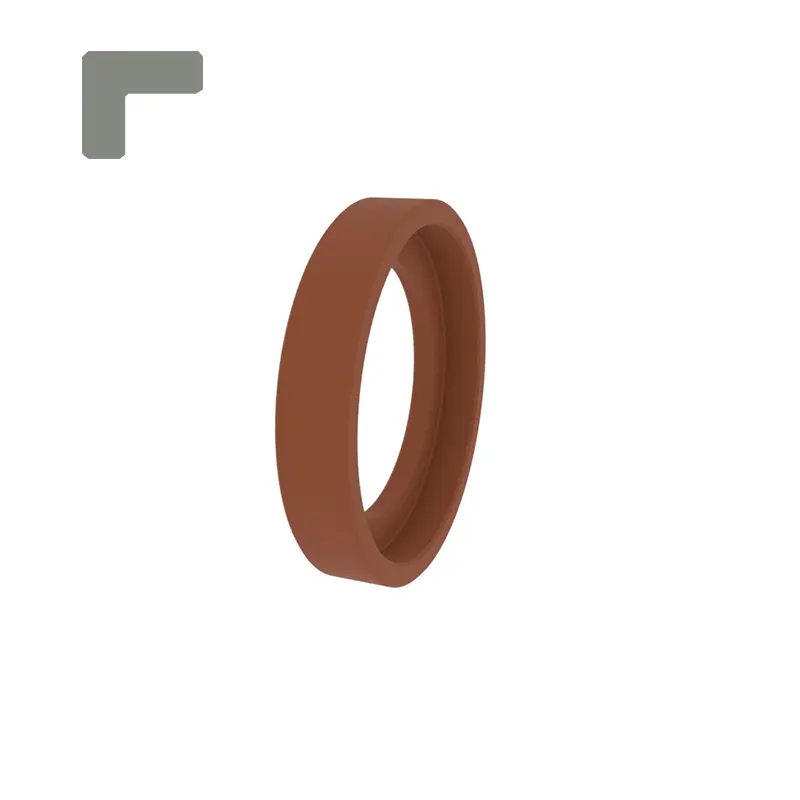

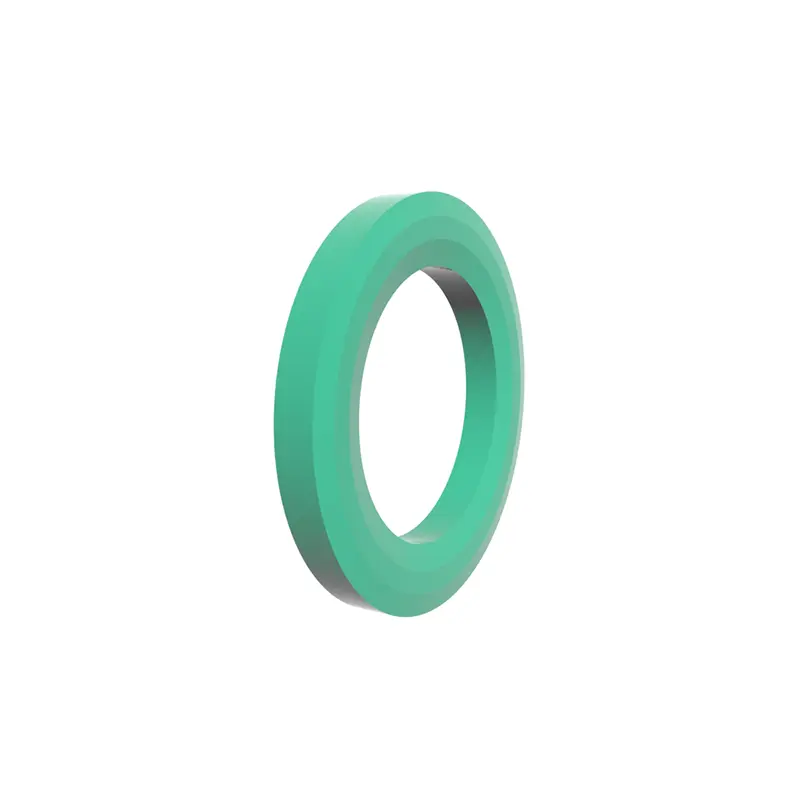

आरसीएफ 103, आरसीएफ 104 मानक मार्गदर्शक रिंग्ज पिस्टन मार्गदर्शकांसाठी योग्य आहेत. कोप with ्यांसह डिझाइनमध्ये मार्गदर्शक रिंग्ज आणि रिटिंग रिंग्जची कार्ये बनतात. ते खुले किंवा नाही.

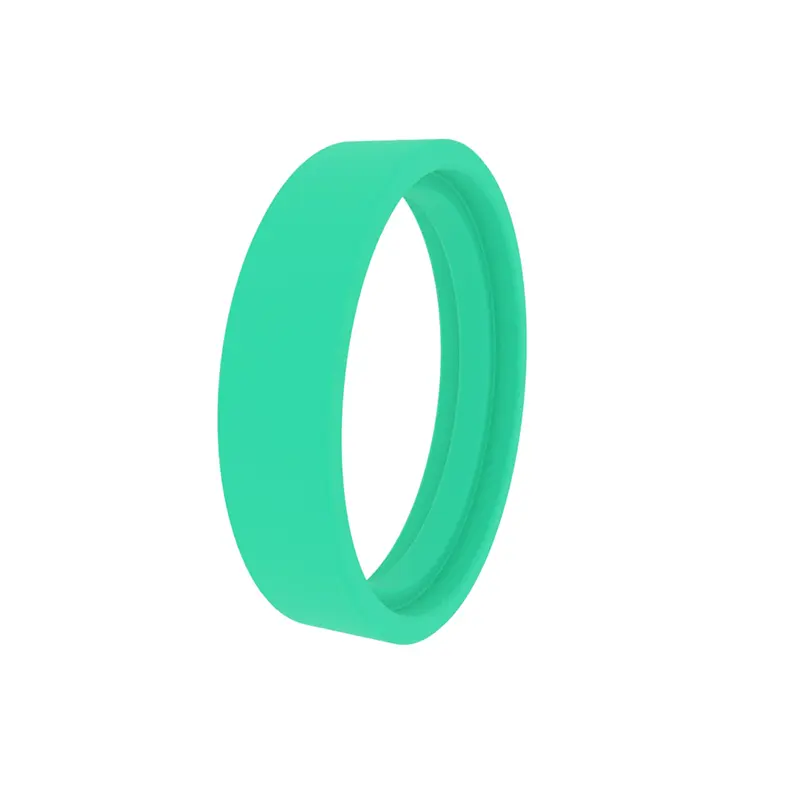

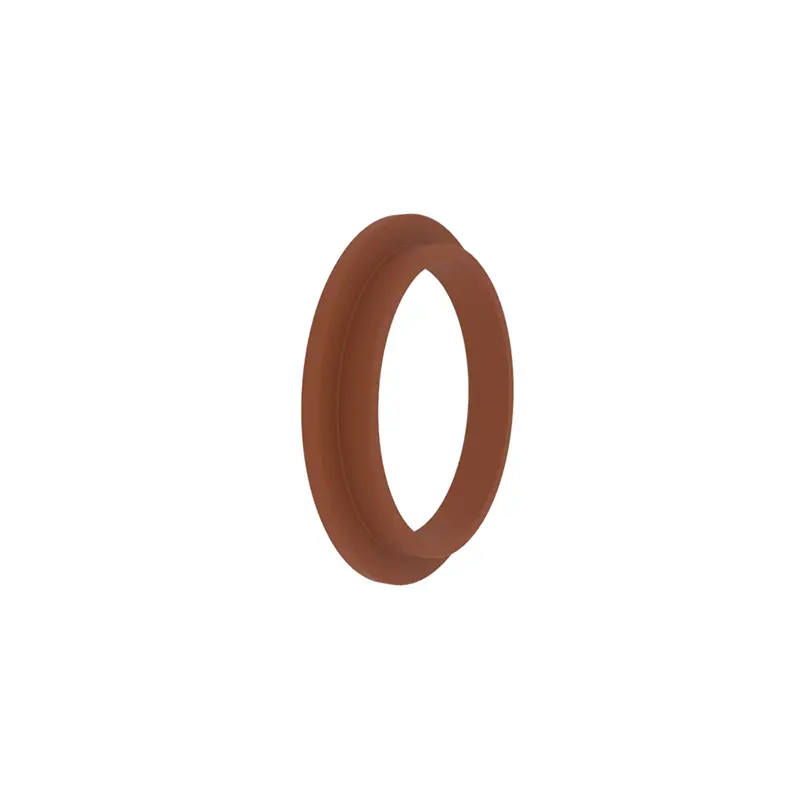

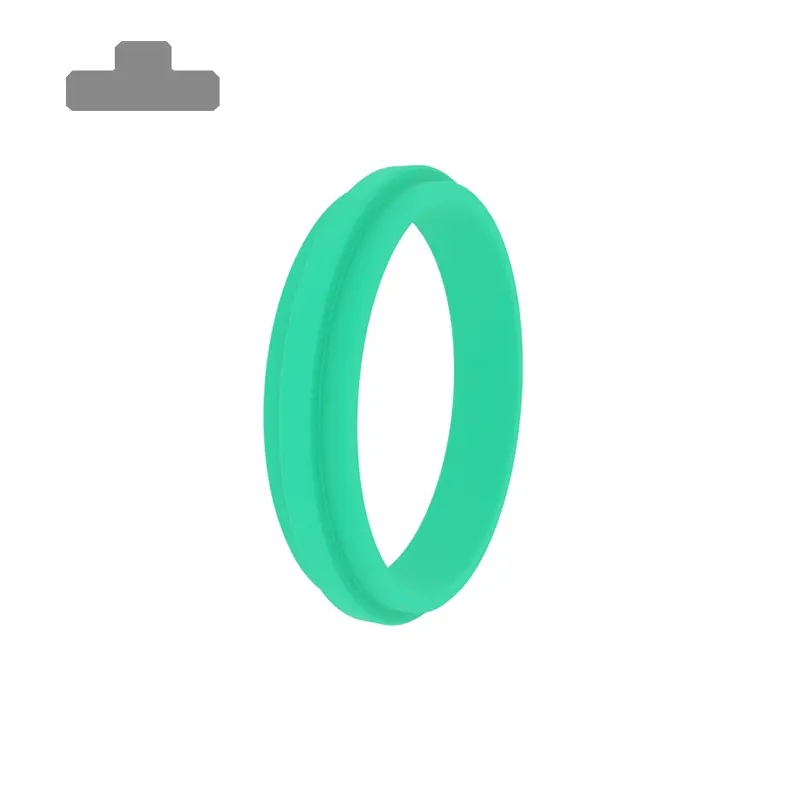

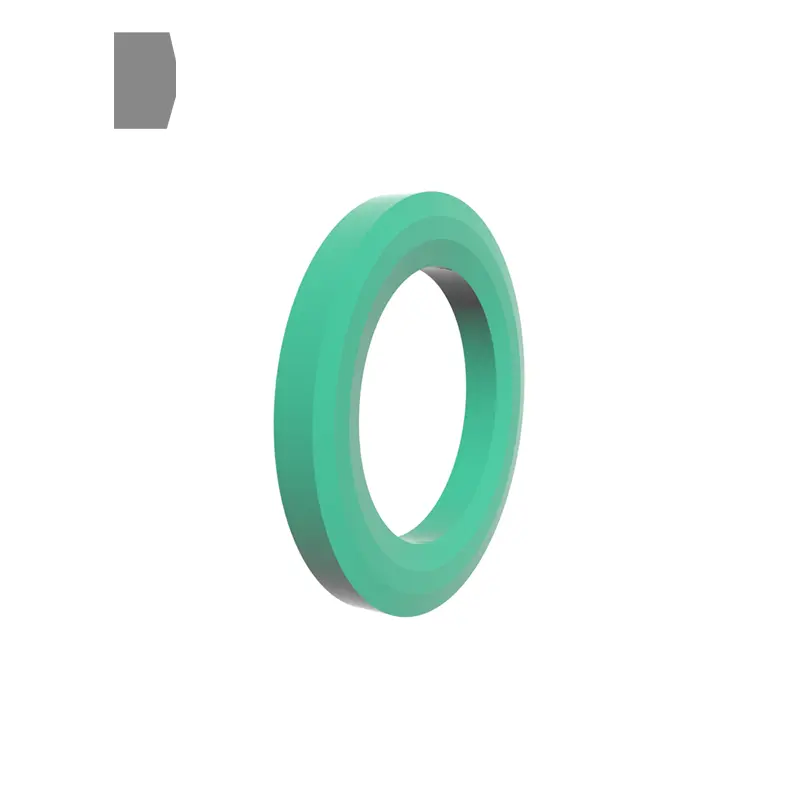

आरसीएफ 105 मानक मार्गदर्शक रिंग पिस्टन मार्गदर्शकांसाठी योग्य आहे. त्यात आतील व्यासावर एक बहिर्गोल रिंग आहे. ते खुले किंवा नाही.

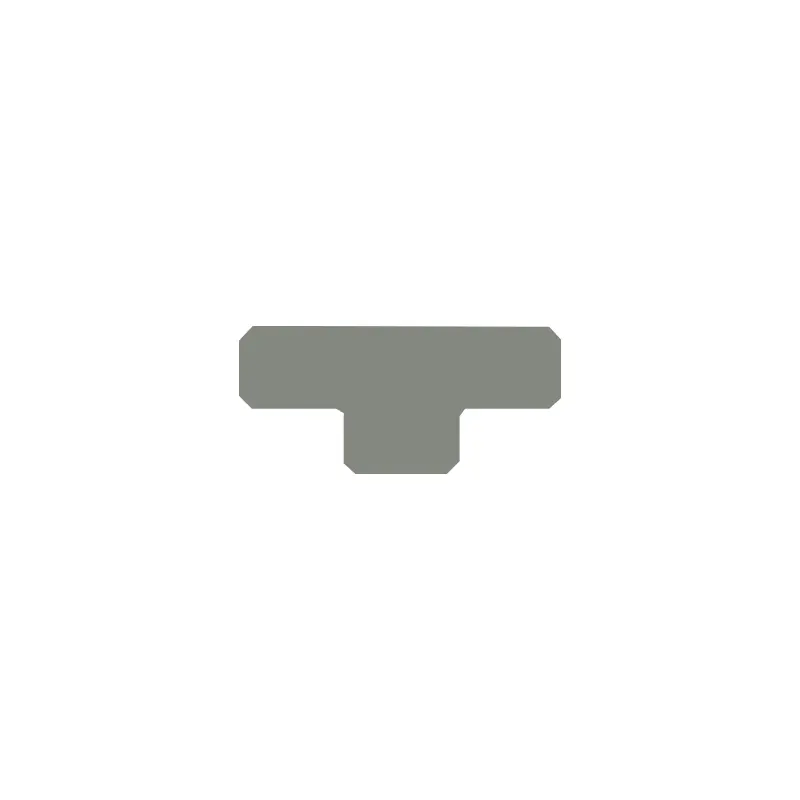

आरसीएफ 106 मानक मार्गदर्शक रिंग पिस्टन रॉड मार्गदर्शकांसाठी योग्य आहे. त्यात बाह्य व्यासावर बहिर्गोल रिंग आहे. ते खुले किंवा नाही.

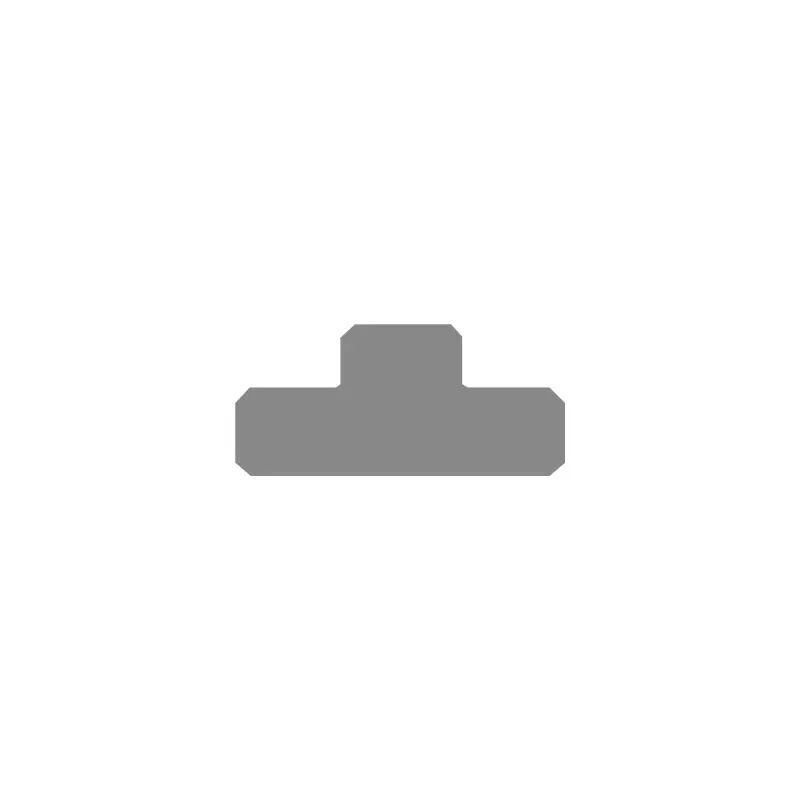

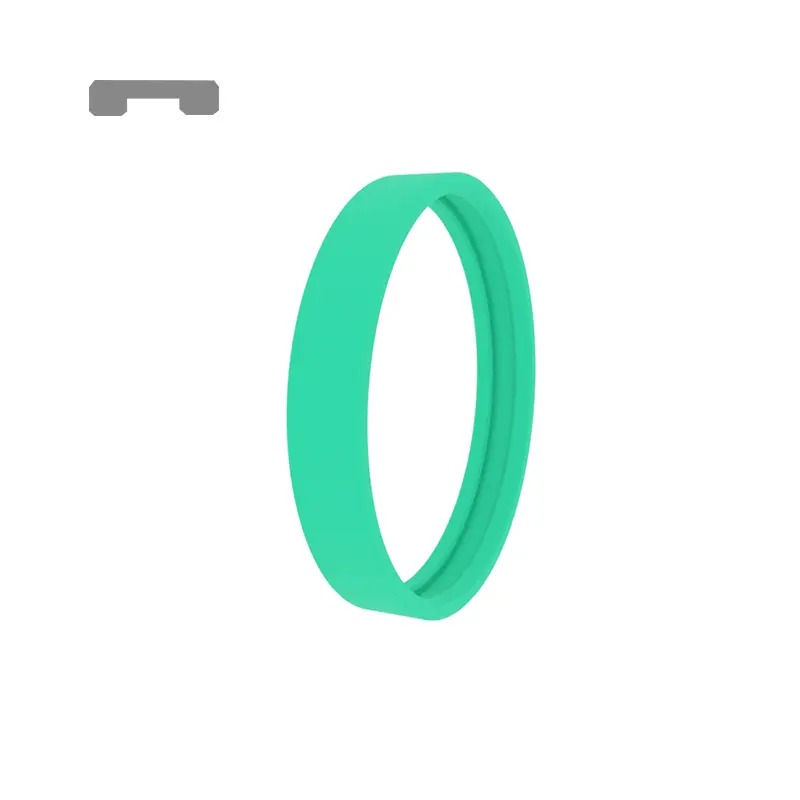

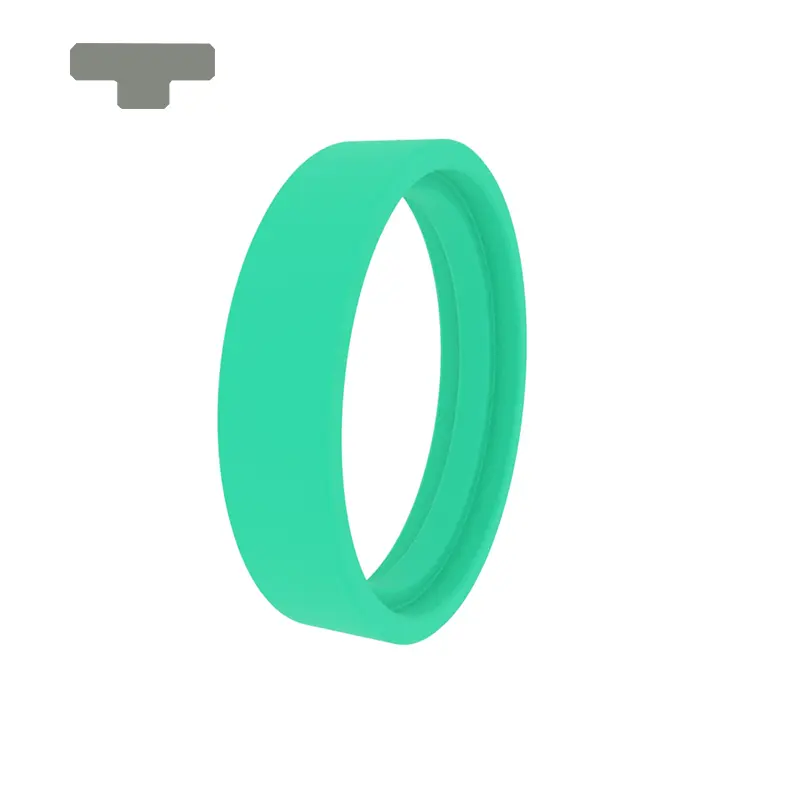

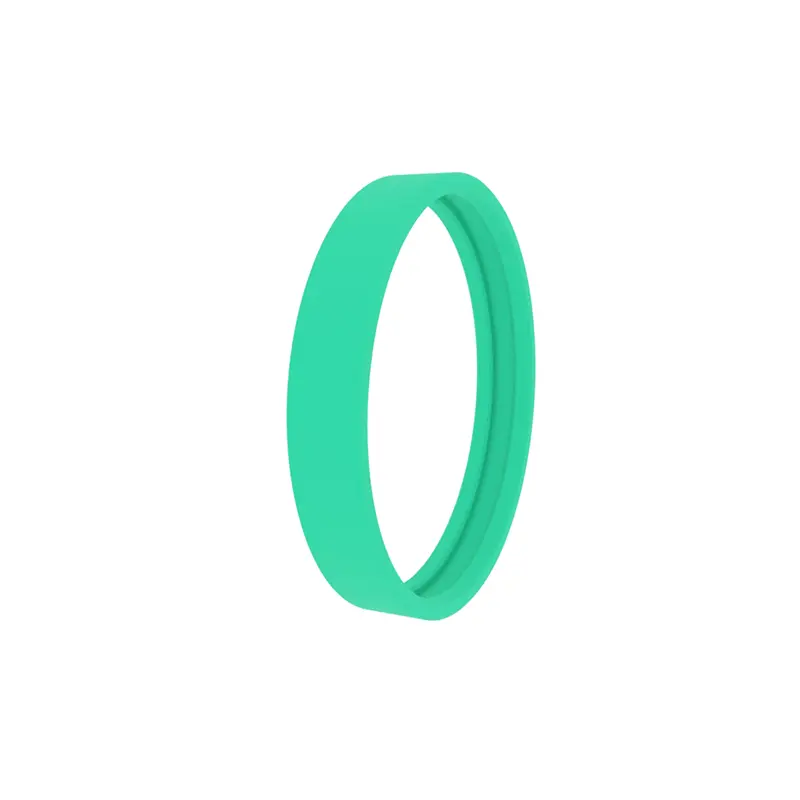

आरसीएफ 107 मानक मार्गदर्शक रिंग पिस्टन मार्गदर्शकांसाठी योग्य आहे. त्यात आतील व्यासावर एक खोबणी आहे. ते खुले किंवा नाही.

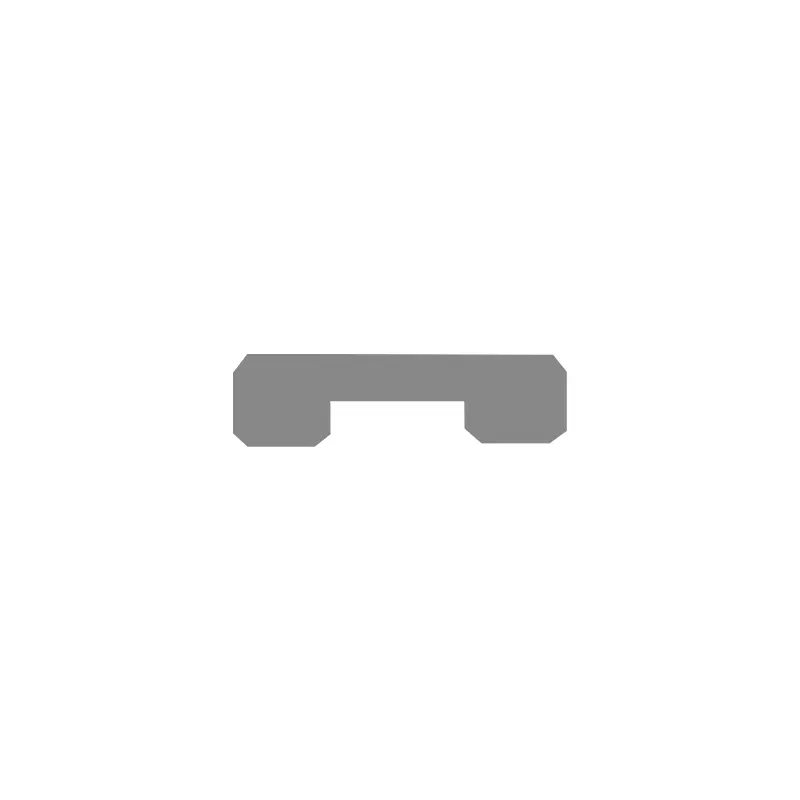

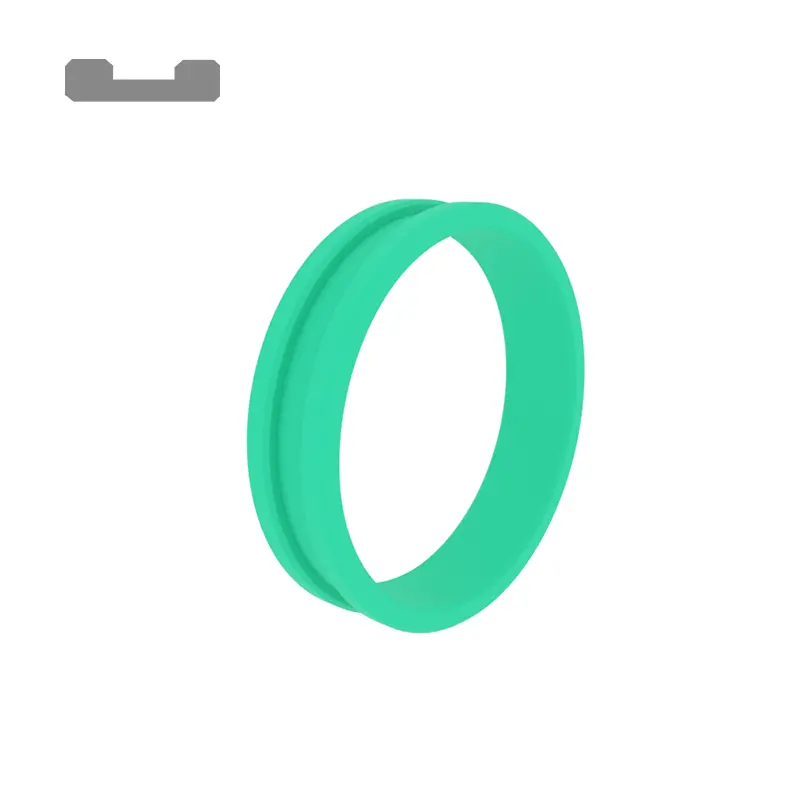

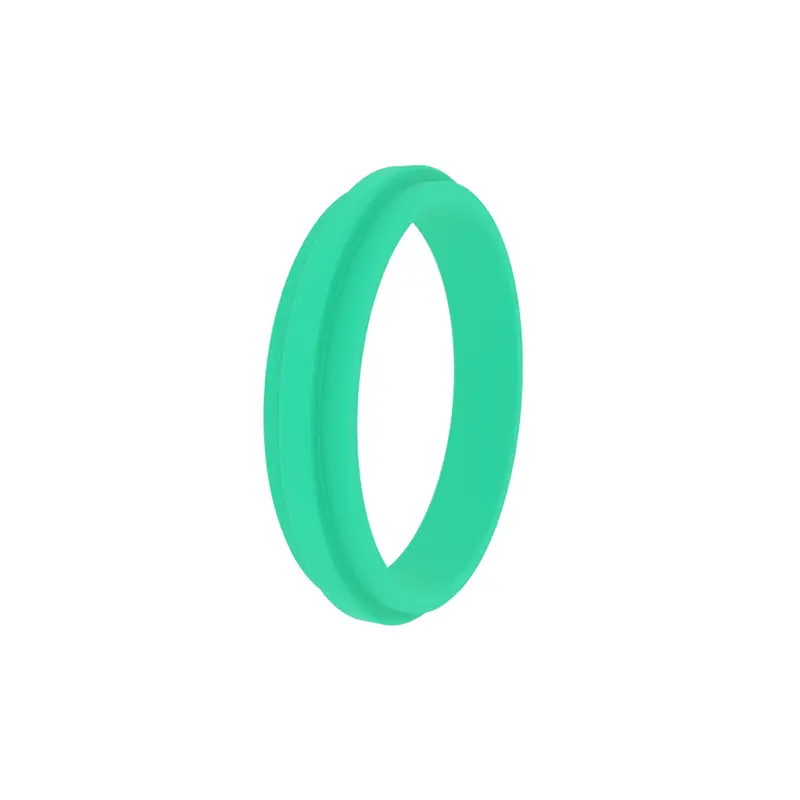

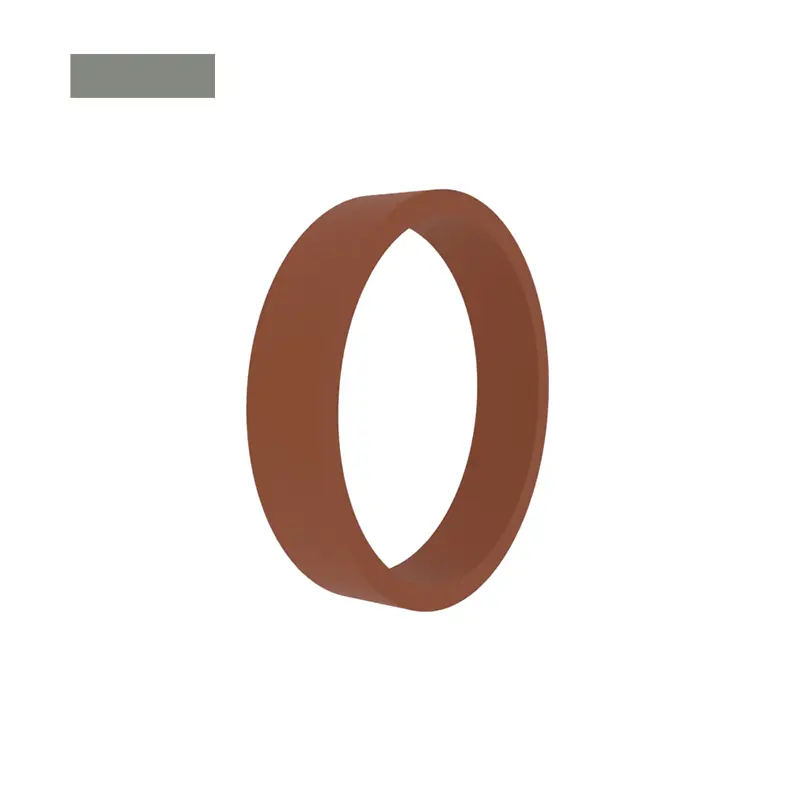

आरसीएफ 108 स्टँडर्ड गाईड रिंग, पिस्टन रॉड मार्गदर्शकासाठी योग्य, बाह्य व्यासावरील खोबणीसह, न उघडता किंवा न उघडता उपलब्ध.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
उत्पादन वैशिष्ट्ये
आयएसओ 10766 मानक पोकळीच्या खोबणीसाठी उपयुक्त सील मार्गदर्शक रिंग टर्निंग, मेटल-प्लास्टिक मॅचिंग, "ब्लॉकिंग" आणि "जप्ती", मजबूत लोड-बेअरिंग क्षमता आणि ठिसूळ तापमानापर्यंत पोहोचण्यापूर्वी तरीही लवचिकता प्रतिबंधित करू शकते. पोकळीच्या खोबणीच्या अर्धवर्तुळाकार चॅमरद्वारे तयार केलेल्या अंतरात कडा पिळण्यापासून रोखण्यासाठी मार्गदर्शक रिंगच्या कडा चामडला आहेत.
मुख्य अनुप्रयोग
अभियांत्रिकी यंत्रणा, कृषी यंत्रणा, इंजेक्शन मोल्डिंग मशीनरी, लोडिंग आणि अनलोडिंग प्लॅटफॉर्म, सपोर्ट सिलेंडर्स, औद्योगिक वाहने, प्रेस, मेटलर्जिकल सिलिंडर.

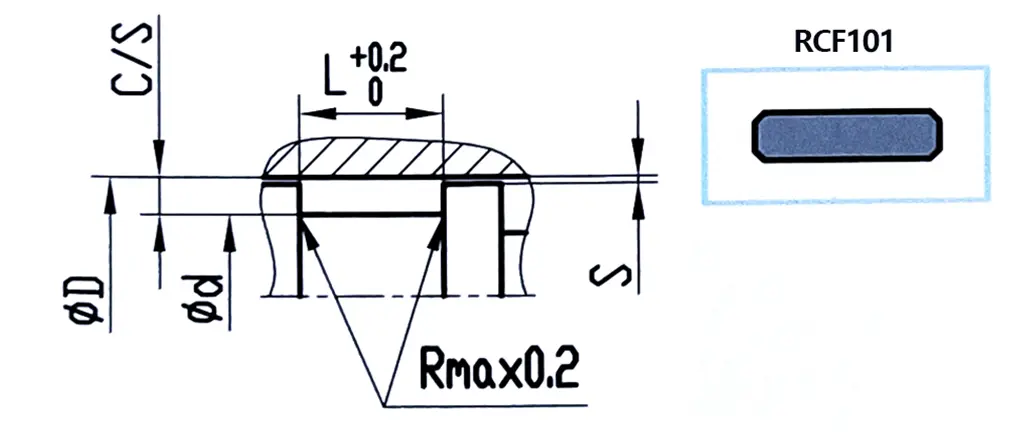

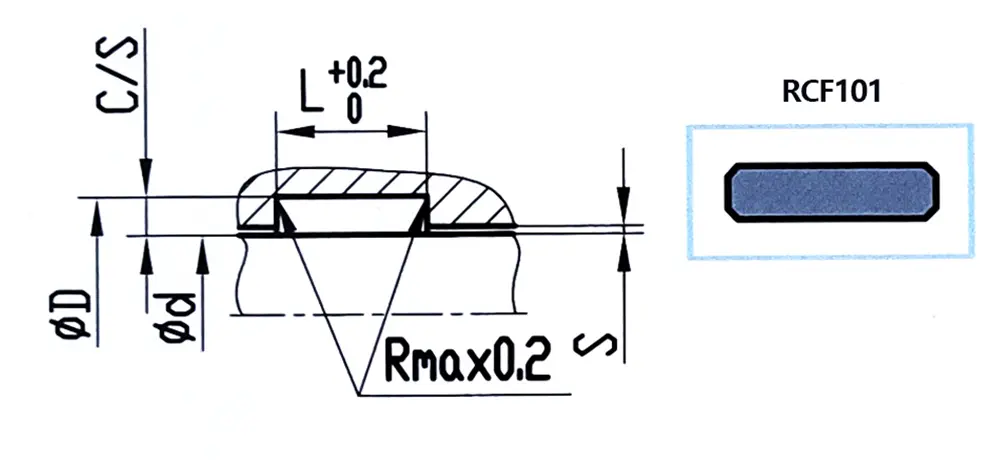

पिस्टन रॉडसाठी मार्गदर्शक रिंग ग्रूव्हचे उदाहरण 1
| FD F8 | HD H8 | एल+0.2 | सी/एस | रेडियल क्लीयरन्स एस |
| 6-29.9 | +डी+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | +डी+3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | +डी+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | +डी+5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | +डी+5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | +डी+8 | 25 | 4 | 0.60-1.2 |
पिस्टन मार्गदर्शक रिंग खोबणीचे उदाहरण 2
| HD H8 | FD F8 | एल+0.2 | सी/एस | रेडियल क्लीयरन्स एस |
| 6-29.9 | -डी -3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | -डी -3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | -डी -5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | -डी -5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | -डी -5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | -डी -8 | 25 | 4 | 0.60-1.2 |
साहित्य
1. पीटीएफई (मध्यम आणि हलके भारांसाठी);
2. पोम किंवा पीए (हलके भारांसाठी);
3. फिनोलिक राळ + फॅब्रिक फायबर (जड भारांसाठी)
मार्गदर्शक रिंग रुंदी आणि संख्या निवड
सूत्राचा वापर प्राथमिकपणे टी = (एफ*एफ) / (डी*पीआर) निश्चित करण्यासाठी केला जाऊ शकतो
टी: गाईड रिंगची रुंदी (एमएम), एफ: जास्तीत जास्त रेडियल लोड (एन), एफ: सेफ्टी फॅक्टर, पीआर: जास्तीत जास्त अनुमत रेडियल लोड (एन/एमएमए), डी: पिस्टन किंवा पिस्टन रॉडचा व्यास (एमएम)
उदाहरणः डी = 60 मिमी, एफ = 40 केएन, पीआर = 90 एन/एमएमए, एफ = 2, टी = 40000*2/60*90 = 14.8 मिमी
गणना केलेला पर्याय म्हणजे टी = 15 मिमी किंवा दोन मार्गदर्शक रिंगच्या रुंदीसह 9.7 मिमीच्या रुंदीसह एक मार्गदर्शक रिंग निवडणे. जर 9.7 मिमीच्या रुंदीसह दोन मार्गदर्शक रिंग्ज निवडल्या गेल्या तर सुरक्षितता घटक 2.6 पर्यंत वाढविला जाऊ शकतो. सामान्यत: शिफारस केलेला सुरक्षा घटक एफ = 2 असतो
कटिंग लांबीचे निर्धारण
एल = 3.14* (डी -डब्ल्यू) -के पिस्टनसाठी
एल = 3.14* (डी+डब्ल्यू) -के पिस्टन रॉडसाठी
के तापमान स्थिर आहे, तापमान 120 डिग्रीपेक्षा कमी असल्यास 0.8 निवडले जाते आणि तापमान 120 अंशांपेक्षा जास्त असेल तेव्हा 2.0 निवडले जाते.

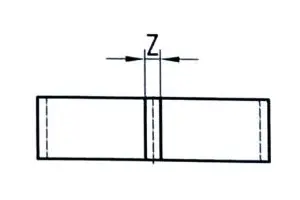

कटिंग गॅप झेडची गणना
|
|
फिनोलिक राळ/पोम | Ptfe |
| पिस्टन रॉडसाठी | 0.050 (+डी+डब्ल्यू) | 0.042 (+डी+डब्ल्यू) |
| पिस्टनसाठी | 0.050 (φD-डब्ल्यू) | 0.042 (φD-डब्ल्यू) |

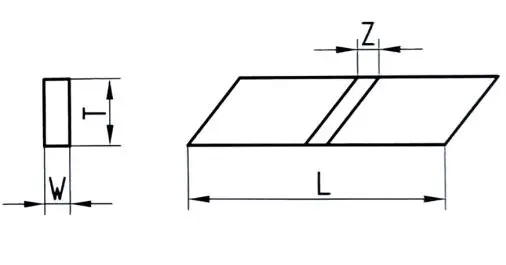

चीरा प्रकार

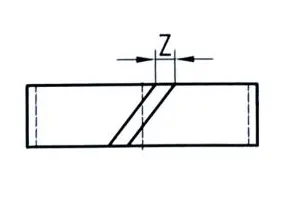

30 ° बेव्हल कट
सरळ कट (प्रामुख्याने रोटेशन किंवा स्विंग आणि नॉन-स्टँडर्ड ग्रूव्हसाठी वापरले जाते)

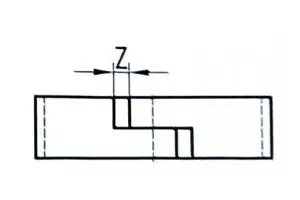

झेड-आकाराच्या चीर (सीलिंग फंक्शन देखील आहे)
