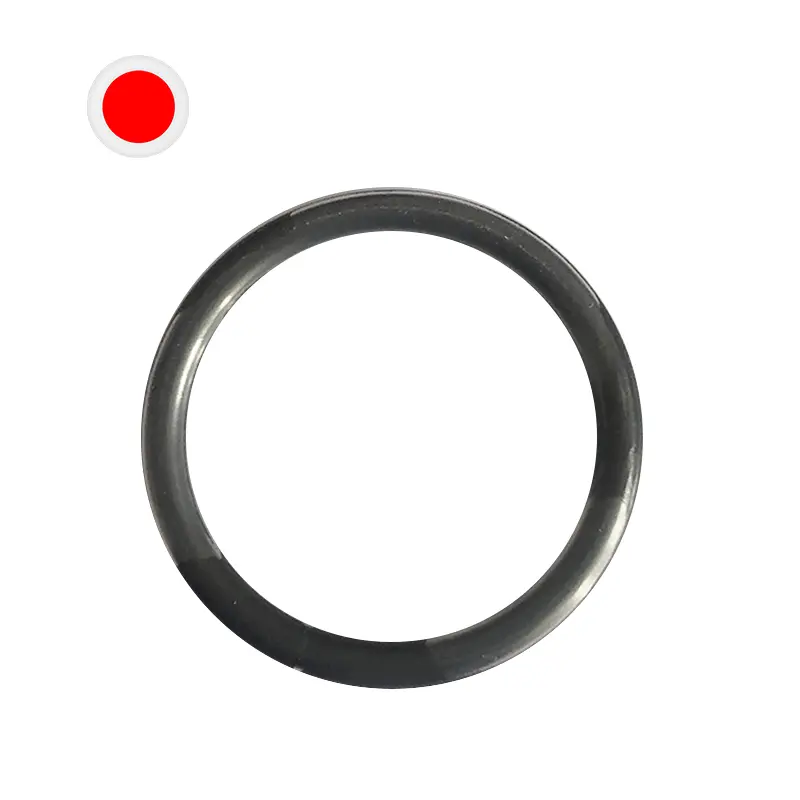

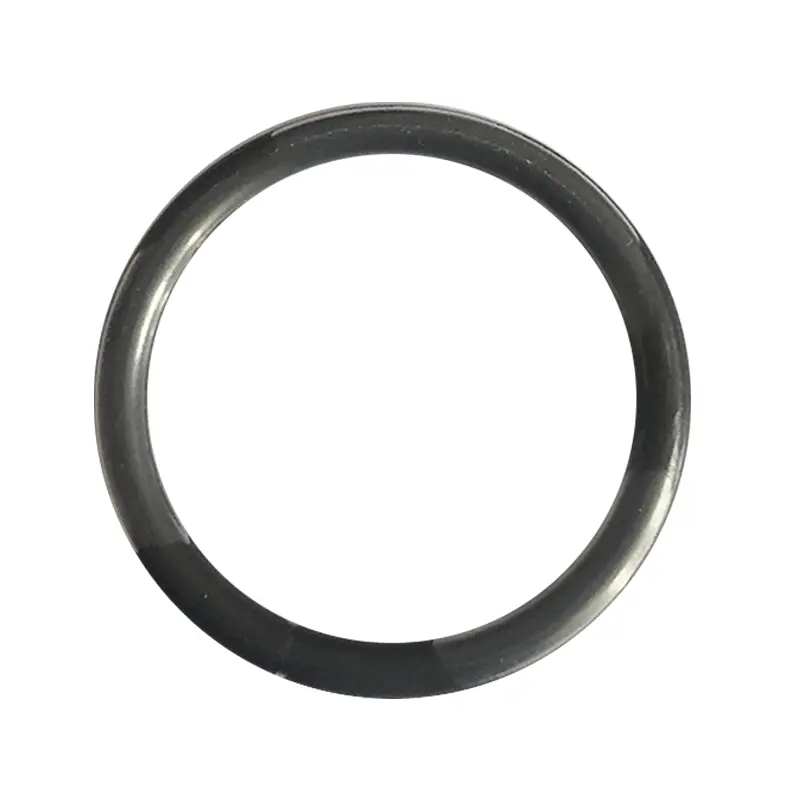

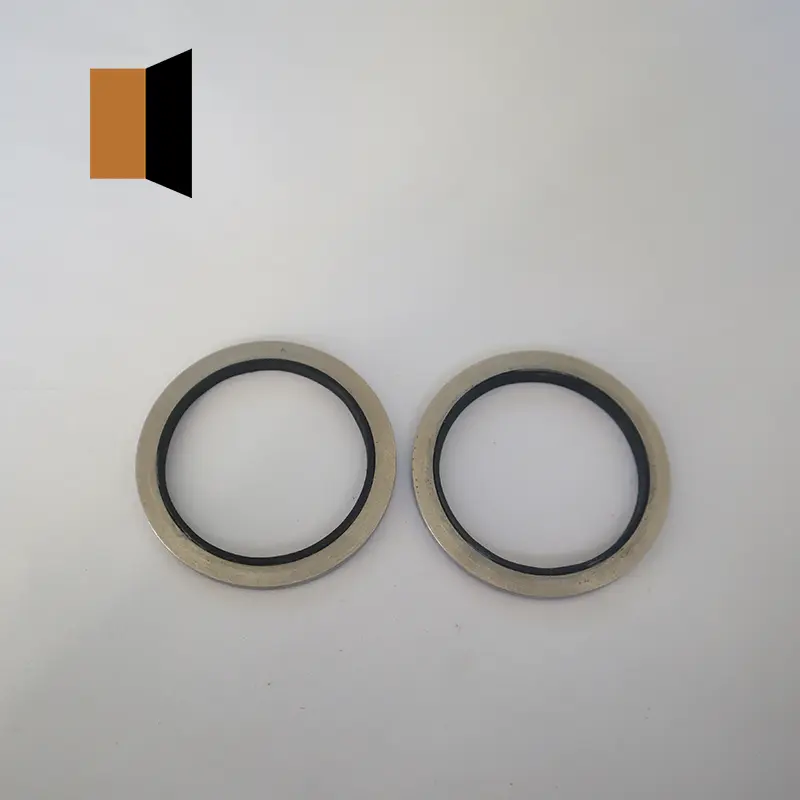

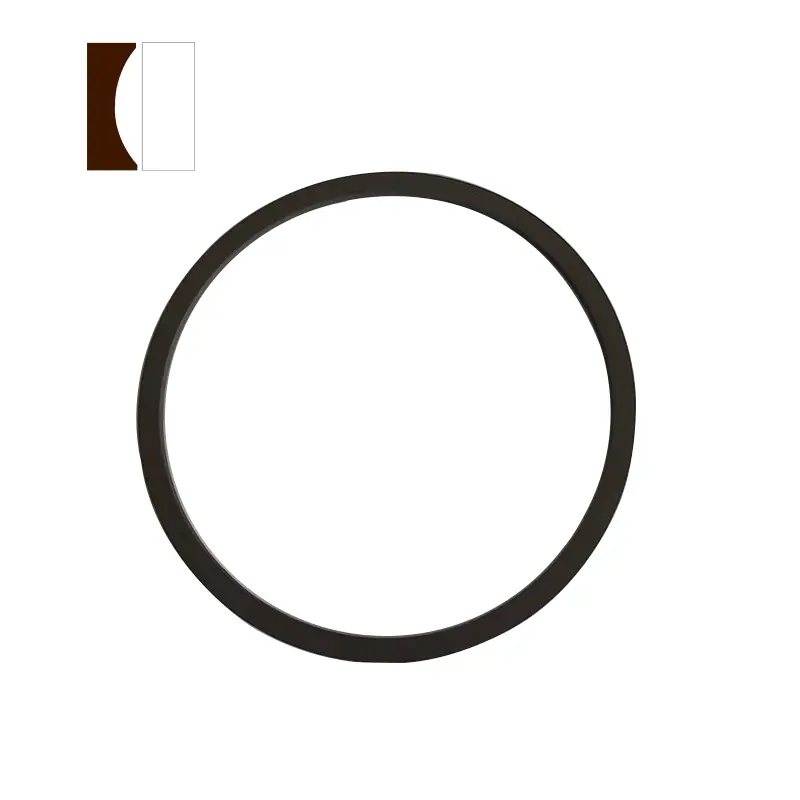

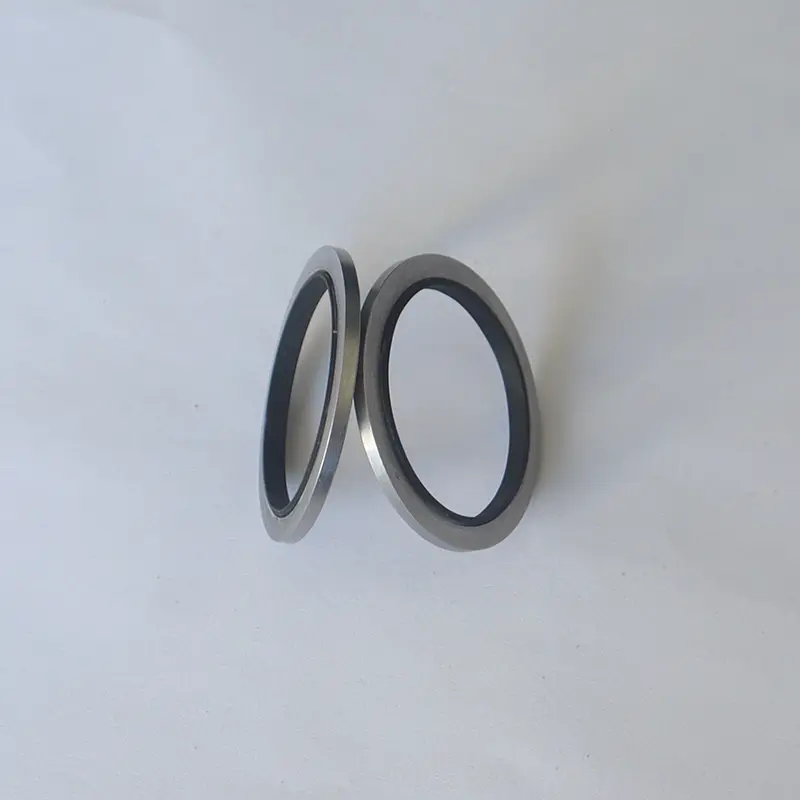

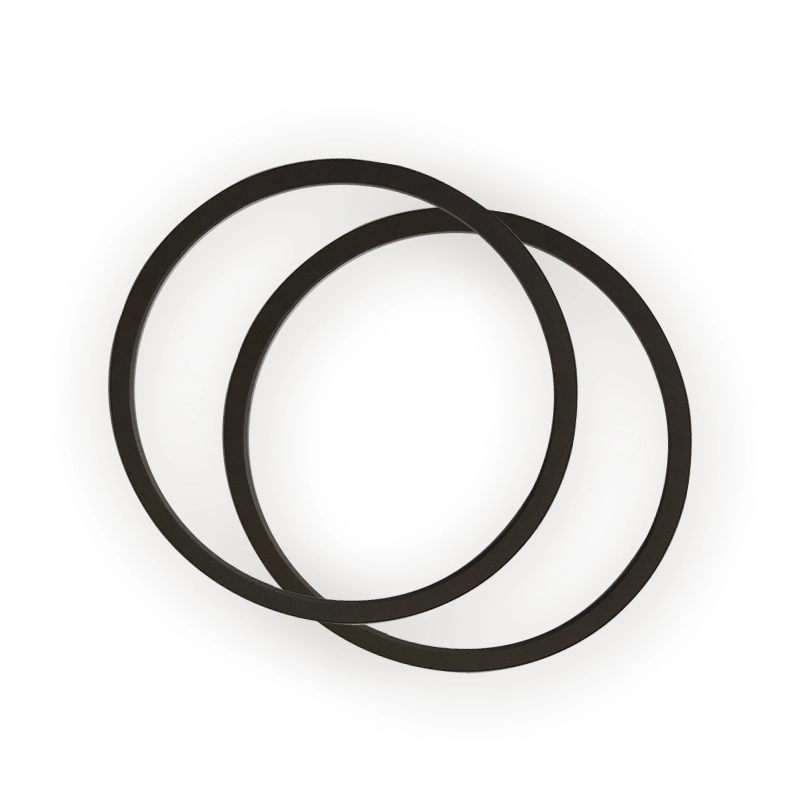

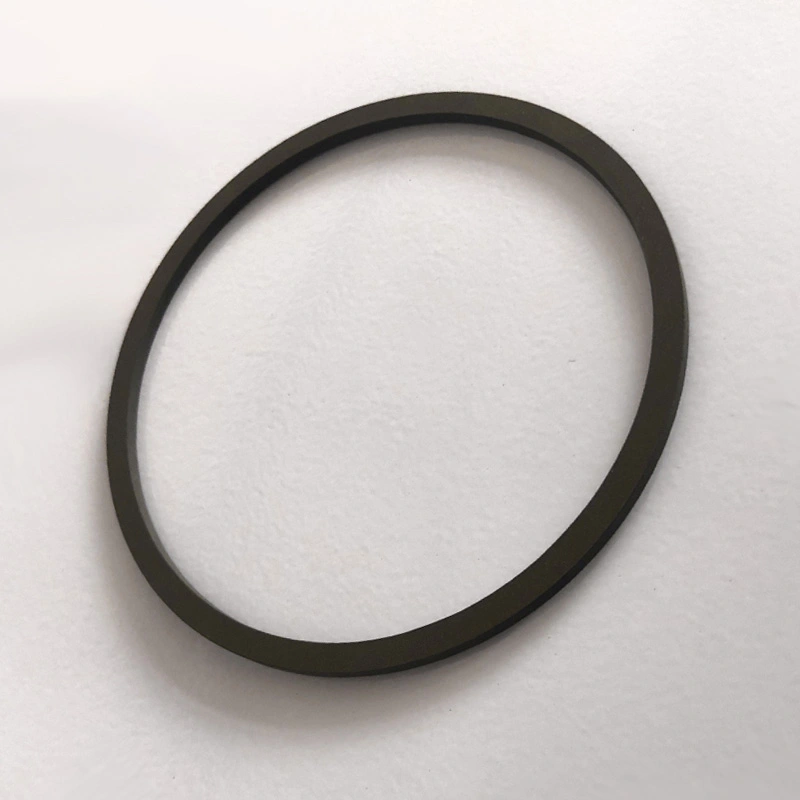

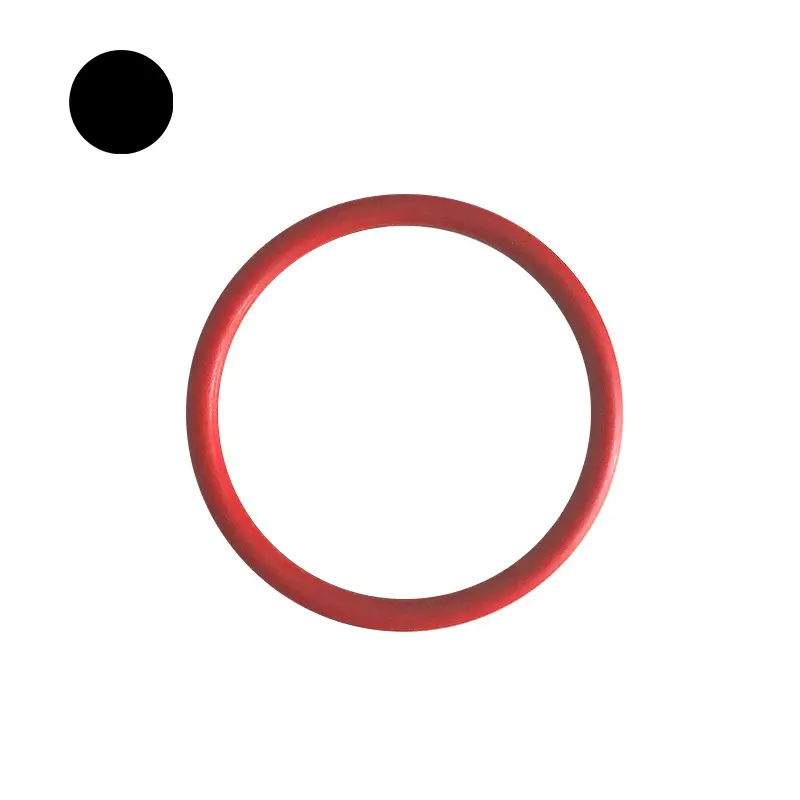

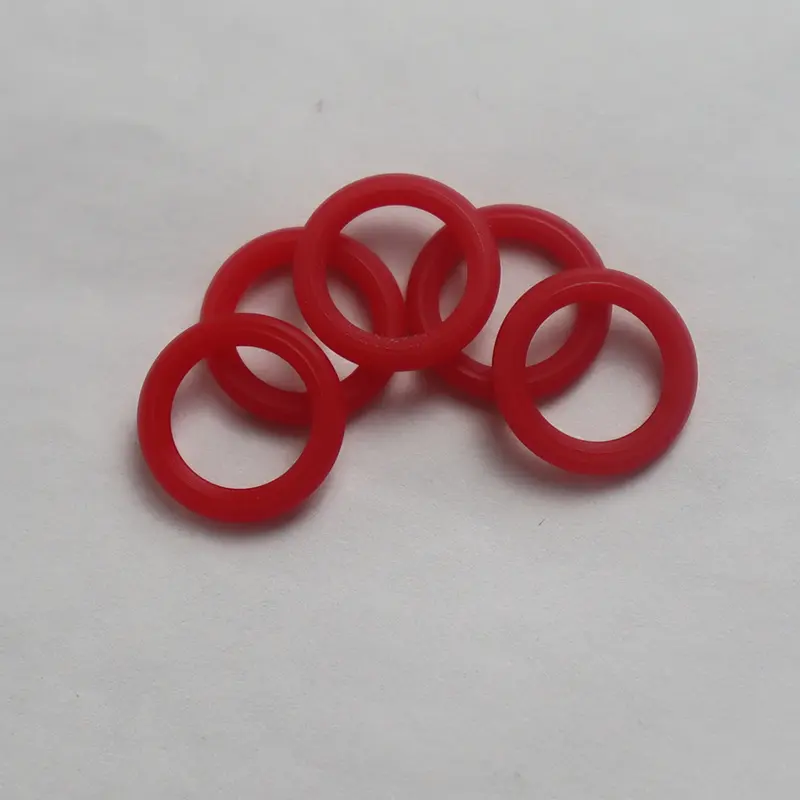

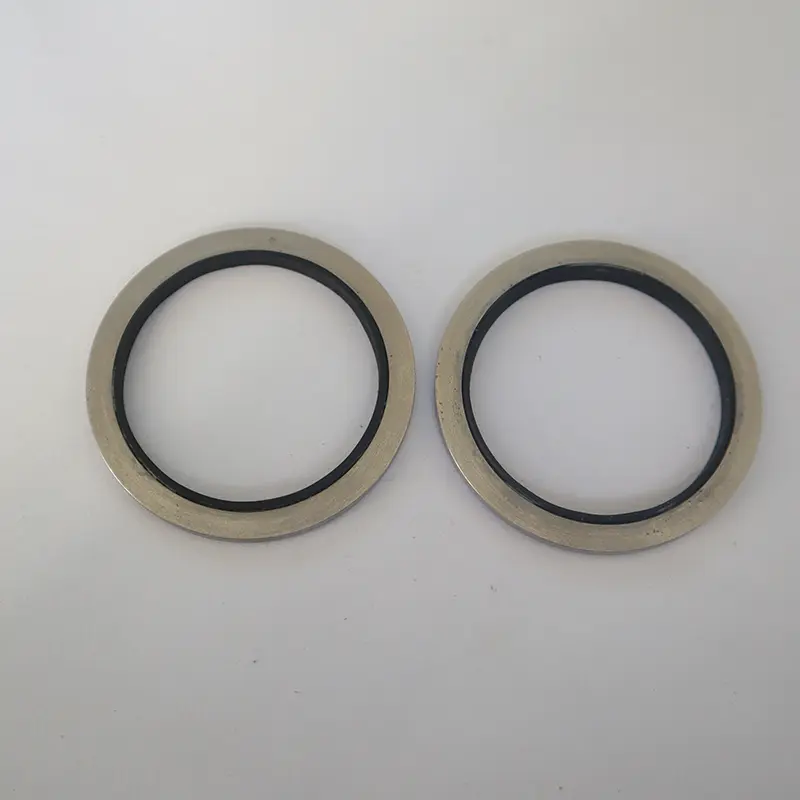

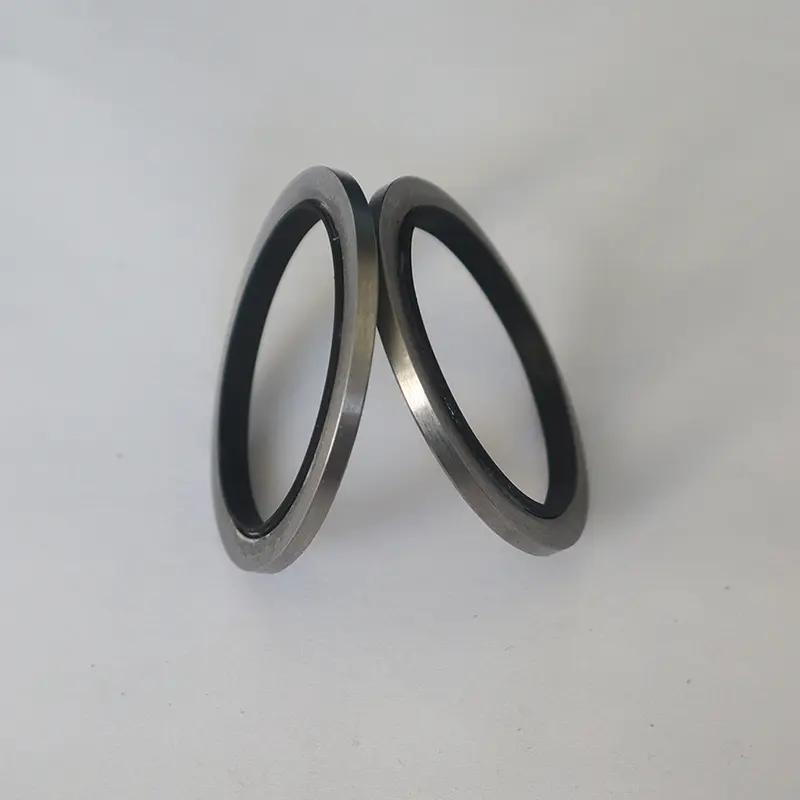

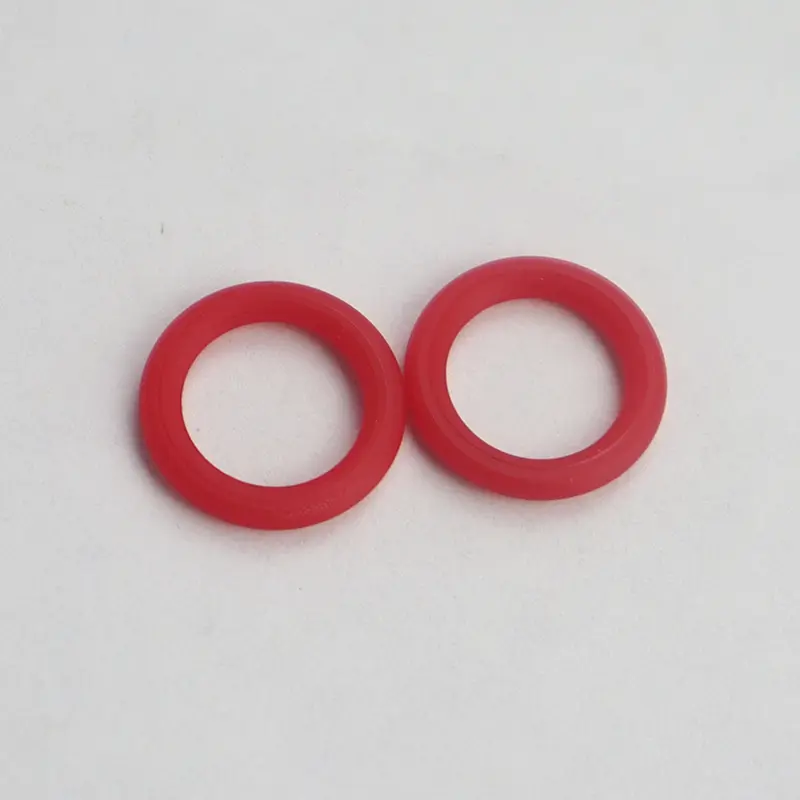

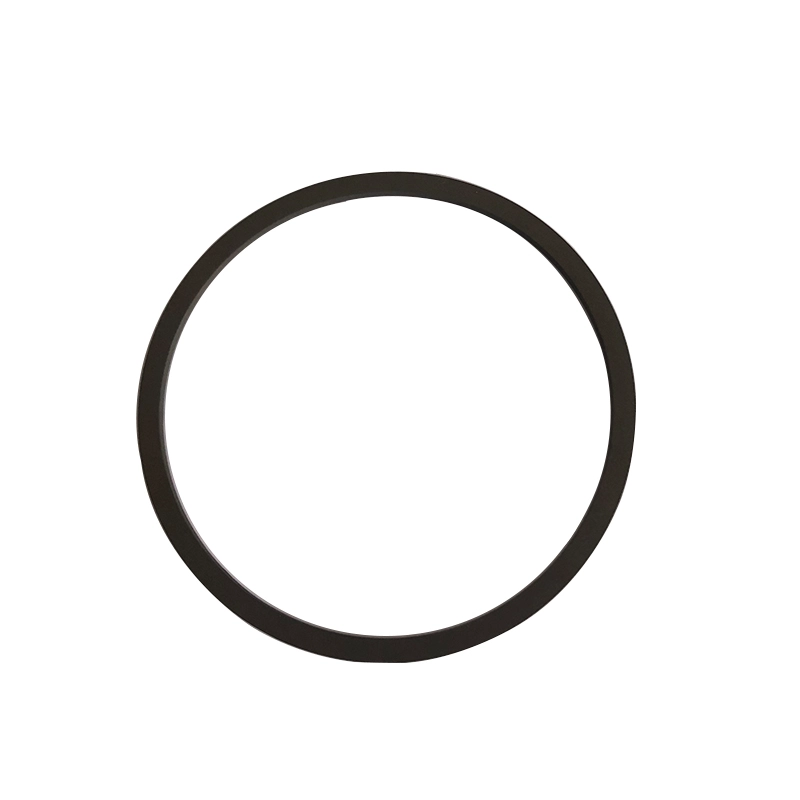

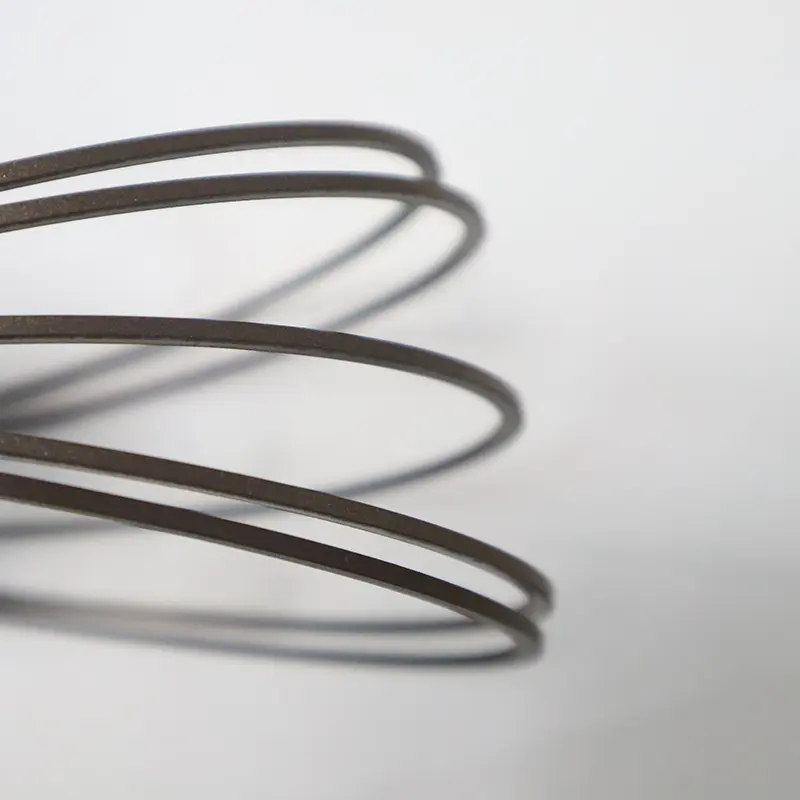

रुईचेन सीलच्या मूलभूत हायड्रॉलिक सीलमध्ये प्रामुख्याने अनेक प्रकारचे सील समाविष्ट असतात, त्या प्रत्येकाचे स्वतःचे फायदे असतात. ओ-रिंग्ज कमी उत्पादन खर्च आणि सोयीस्कर वापरामुळे विविध डायनॅमिक आणि स्थिर सीलिंग प्रसंगी मोठ्या प्रमाणात वापरल्या जातात. बहुतेक देशांनी ओ-रिंग्जसाठी उत्पादनांच्या मानकांची मालिका तयार केली आहे, त्यापैकी अमेरिकन मानक (एएस 568), जपानी मानक (जेआयएसबी 2401) आणि आंतरराष्ट्रीय मानक (आयएसओ 3601/1) अधिक सामान्य आहेत. राष्ट्रीय मानक जीबी 3452.1 आणि जीबी 1235 आहेत.

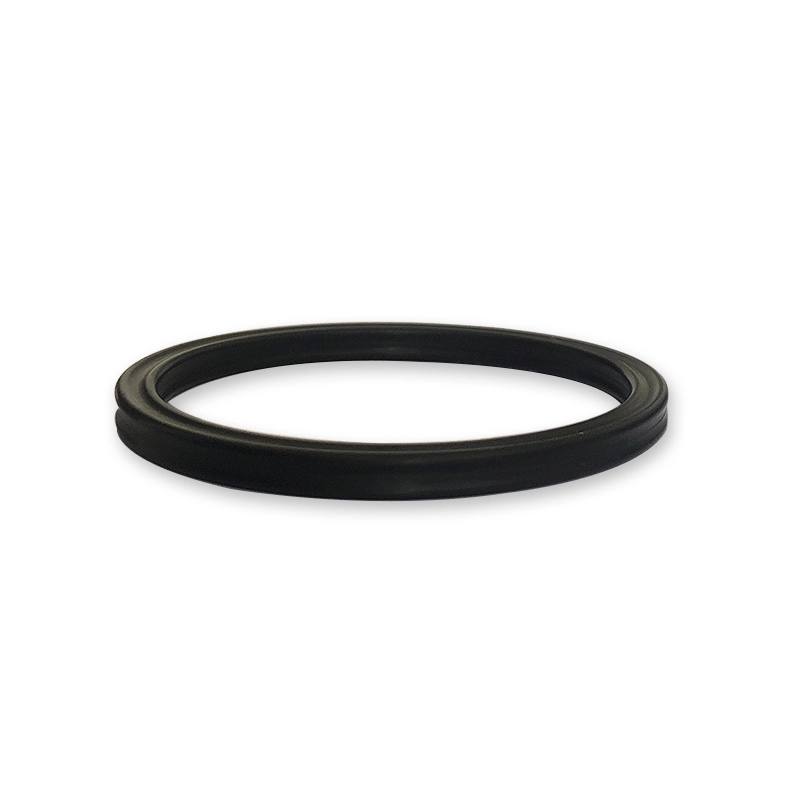

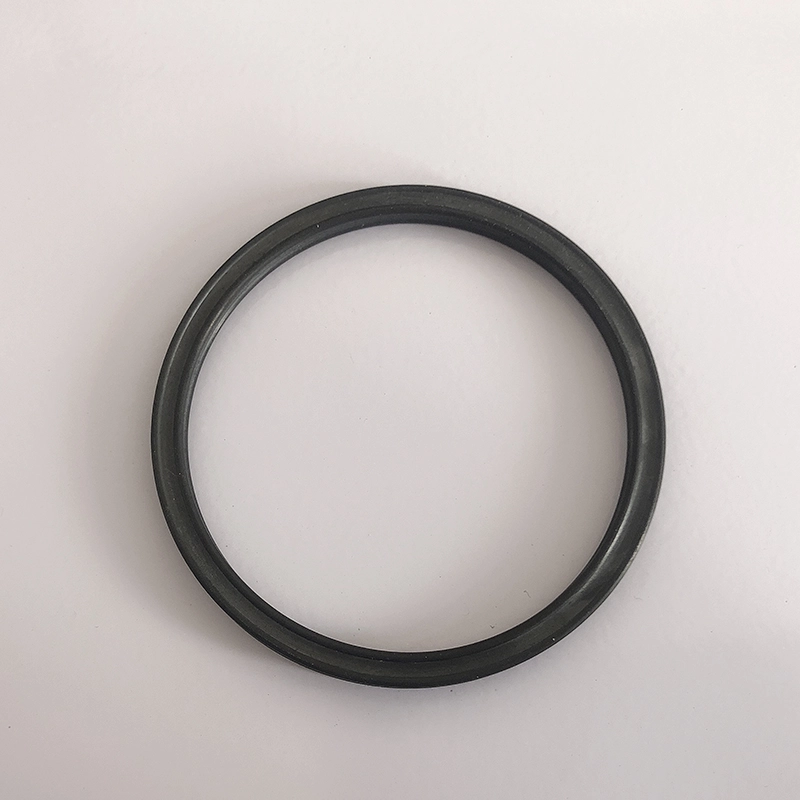

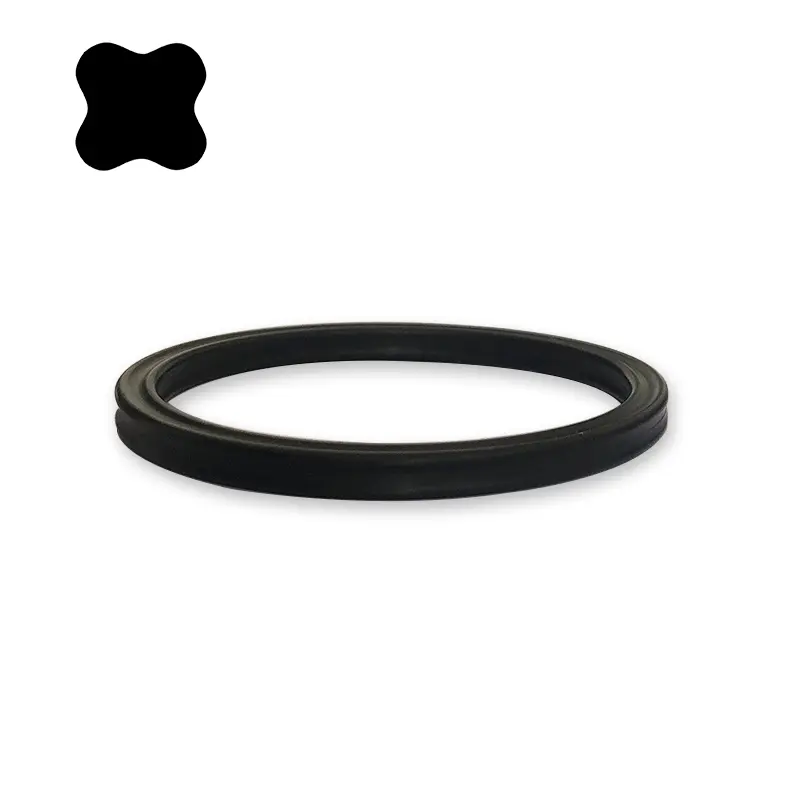

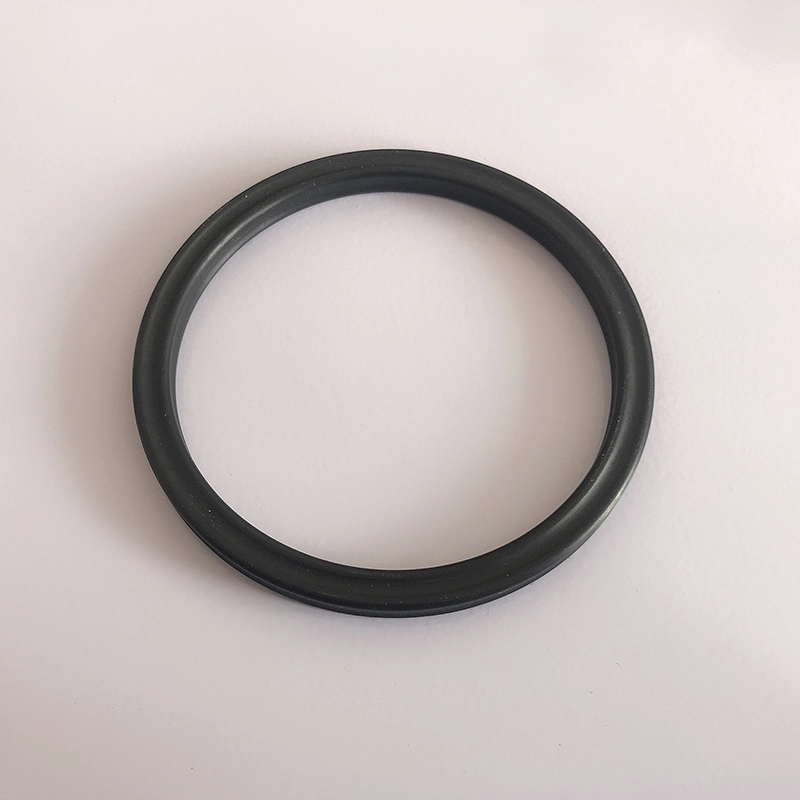

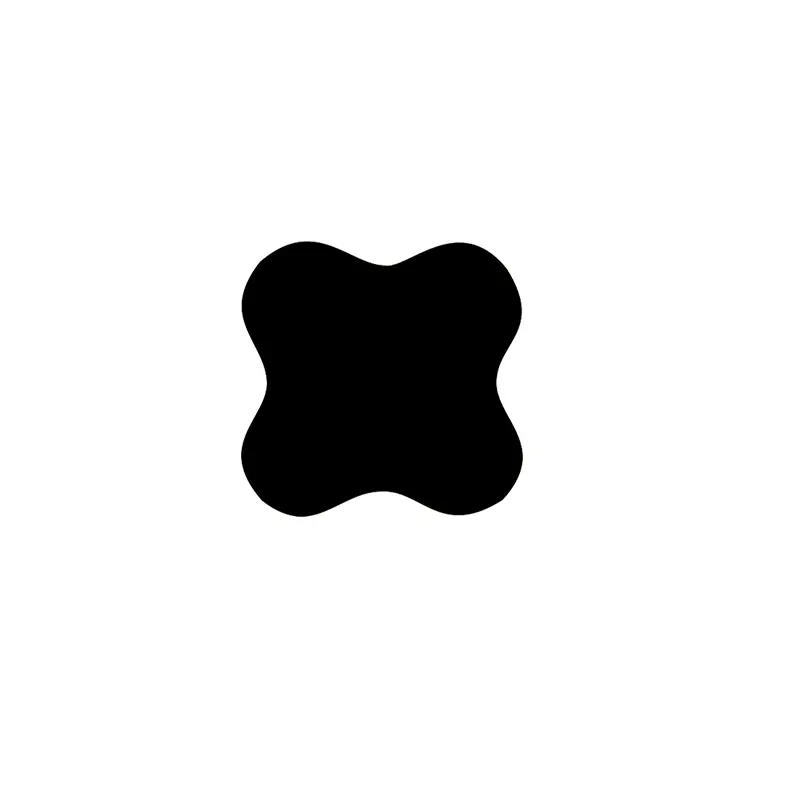

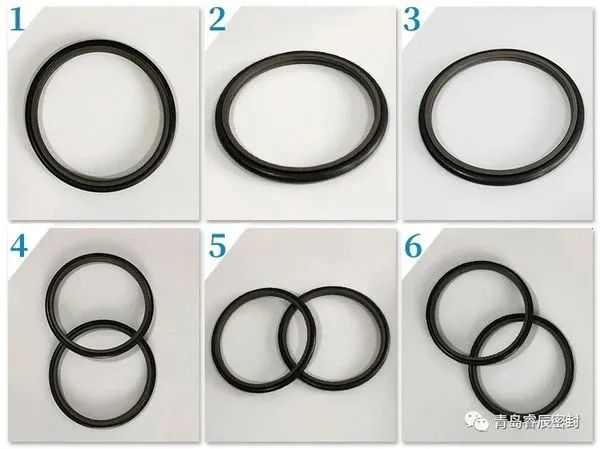

तारा-आकाराच्या सील रिंगमध्ये एक्स-आकाराच्या आकारासह चार-लिप सील आहे, म्हणून त्याला एक्स-आकाराची रिंग देखील म्हणतात. हे ओ-रिंगवर आधारित एक सुधारणा आणि वर्धित आहे. त्याचे क्रॉस-सेक्शनल परिमाण अमेरिकेच्या ओ-रिंगसारखेच 568 ए मानक म्हणून समान आहेत आणि ते मुळात ओ-रिंगच्या वापरास पुनर्स्थित करू शकते.
स्टार रिंग्जचे फायदे
ओ-रिंग्जच्या तुलनेत, स्टार रिंग्जमध्ये घर्षण प्रतिकार कमी असतो आणि प्रारंभिक प्रतिकार कमी असतो कारण ते सीलिंग ओठांच्या दरम्यान एक वंगण घालणारी पोकळी तयार करतात. कारण त्याची फ्लॅश एज क्रॉस सेक्शनच्या अवतल भागात स्थित आहे, सीलिंग प्रभाव अधिक चांगला आहे. नॉन-सर्क्युलर क्रॉस सेक्शन रीफ्रोकेटिंग मोशन दरम्यान रोलिंग इंद्रियगोचर प्रभावीपणे टाळते.
स्टार रिंग कार्यरत यंत्रणा
स्टार रिंग एक स्वत: ची कडक करणारी डबल-अ‍ॅक्टिंग सीलिंग घटक आहे. रेडियल आणि अक्षीय शक्ती सिस्टमच्या दाबावर अवलंबून असतात. जसजसे दबाव वाढत जाईल तसतसे स्टार रिंगचे कॉम्प्रेशन विकृती वाढेल आणि एकूण सीलिंग फोर्स वाढेल, ज्यामुळे विश्वासार्ह सील तयार होईल.

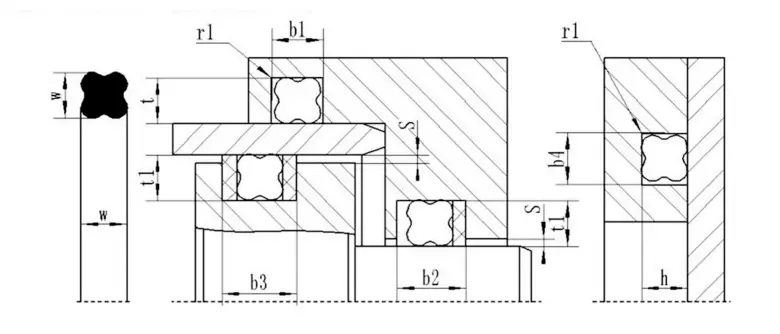

स्टार-आकाराच्या सील रिंगची निवड कशी करावी
शाफ्ट आणि होलचा व्यास ज्ञात असल्यास, खालील निकषांनुसार योग्य तारा-आकाराच्या सील रिंग निवडा:
१. स्थिर सीलिंग किंवा परस्परसंवादित रेषीय गती: (१) होल सीलिंग: तारा-आकाराच्या रिंगचा अंतर्गत व्यास खोबणीशी सुसंगत असावा किंवा खोबणीच्या तळाशी व्यासाच्या सुमारे 2% पेक्षा कमी. कारण प्री-कॉम्प्रेशनद्वारे तयार केलेली प्री-कॉम्प्रेशन फोर्स स्टार-आकाराच्या सील रिंगला फिरविणे आणि रोलिंगपासून प्रभावीपणे प्रतिबंधित करू शकते. (२) शाफ्ट सीलिंग: तारा-आकाराच्या रिंगचा अंतर्गत व्यास शाफ्टच्या बाह्य व्यासापेक्षा जवळपास ०.२ ~ ०.० मिमीच्या समान किंवा योग्य असावा किंवा तो शाफ्टच्या बाह्य व्यासापेक्षा सुमारे 1% मोठा असू शकतो. परिणामी, सील रिंग स्थापित करणे सोपे होईल आणि दीर्घ सेवा आयुष्य असेल.
२. रोटरी सीलिंग: तारा-आकाराच्या रिंगचा अंतर्गत व्यास शाफ्टच्या व्यासापेक्षा सुमारे 2 ~ 5% मोठा असावा. कारण फिरणार्‍या हालचालीत वापरल्यावर सील रिंग घर्षण आणि उष्णता निर्माण करेल आणि गरम झाल्यावर रबर कमी होईल (जूल इफेक्ट). म्हणूनच, सील रिंग वंगण घालू शकते आणि विश्वसनीयरित्या कार्य करू शकते हे सुनिश्चित करण्यासाठी, शाफ्ट व्यासापेक्षा मोठा आतील व्यास असलेली एक तारा-आकाराची अंगठी निवडली जाणे आवश्यक आहे. सहसा, लहान क्रॉस-सेक्शनसह सील रिंग स्थिर सीलिंगच्या गरजा भागवू शकते. उलटपक्षी, डायनॅमिक सील पूर्ण करण्यासाठी मोठ्या क्रॉस सेक्शनसह सील रिंग निवडली जावी. उच्च दाब किंवा मोठ्या अंतरांच्या बाबतीत, उच्च कडकपणासह रबर सामग्रीची निवड करणे आवश्यक आहे. उच्च दाब एक्सट्रूझनचे नुकसान टाळण्यासाठी पीटीएफई रिटेनिंग रिंग जोडणे हा सर्वात चांगला मार्ग आहे.

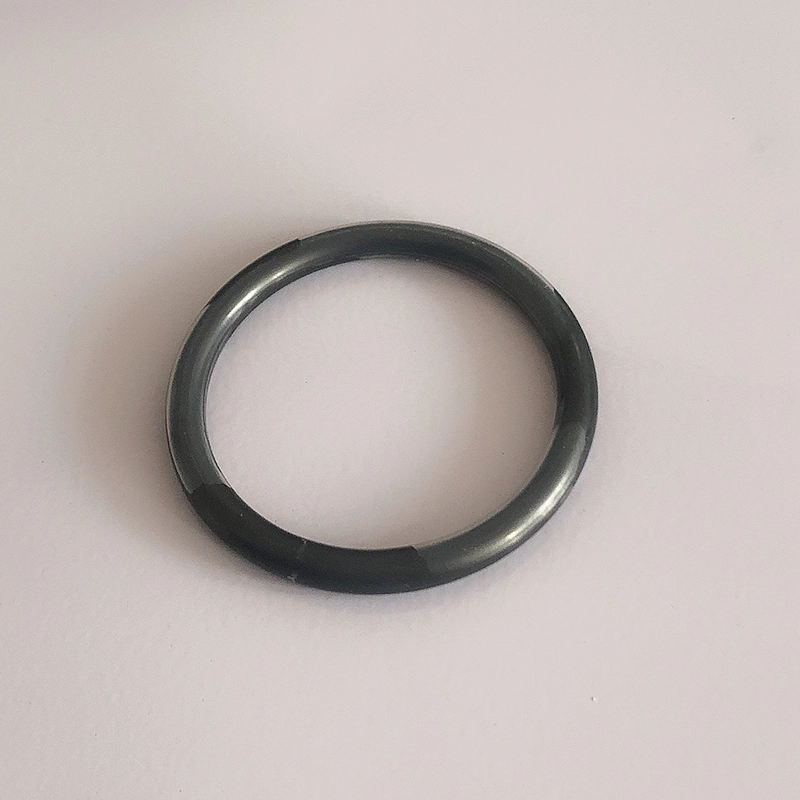

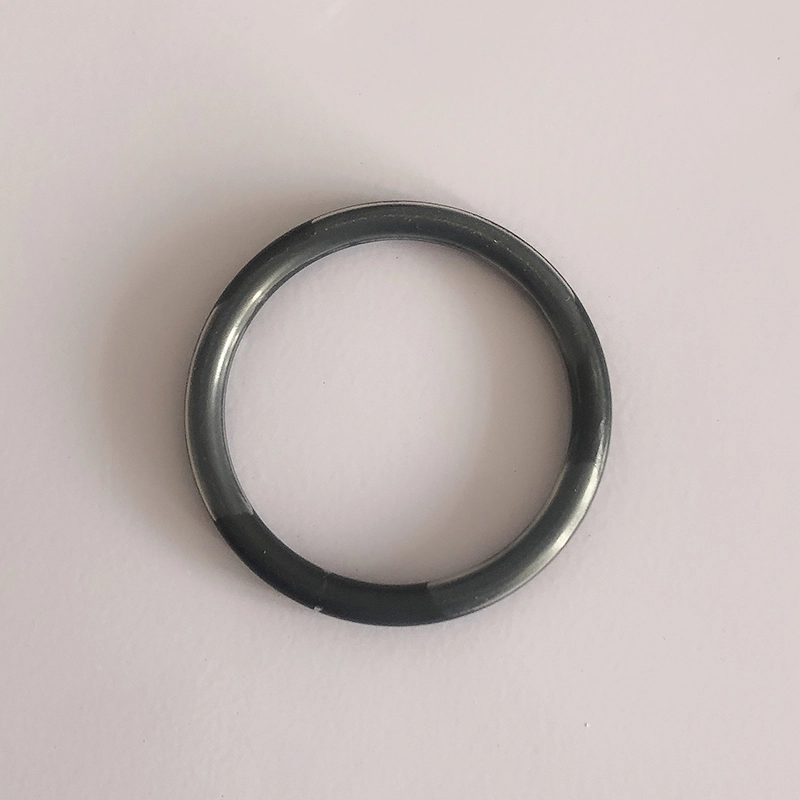

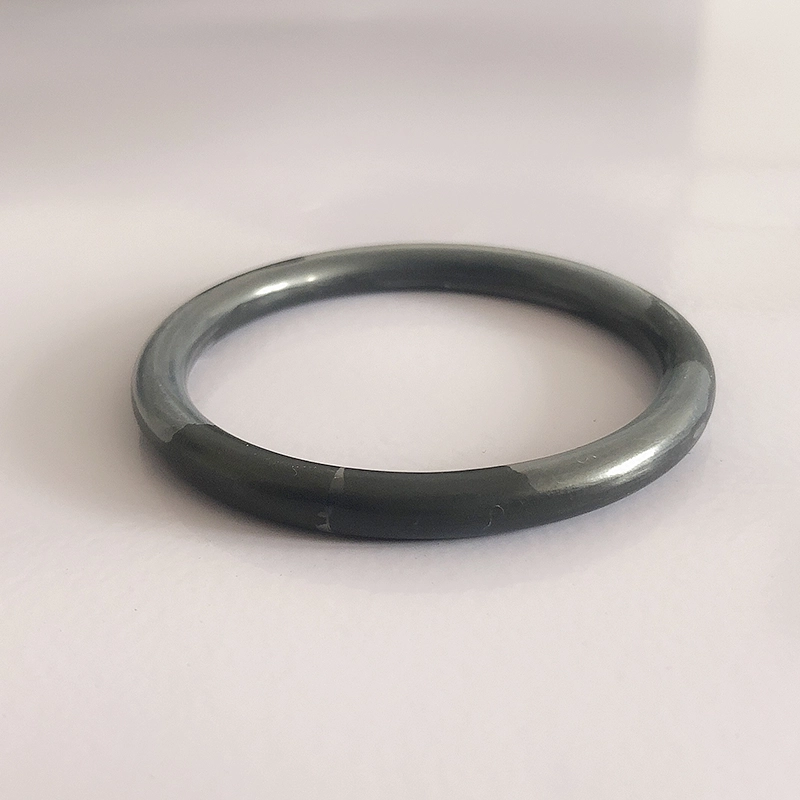

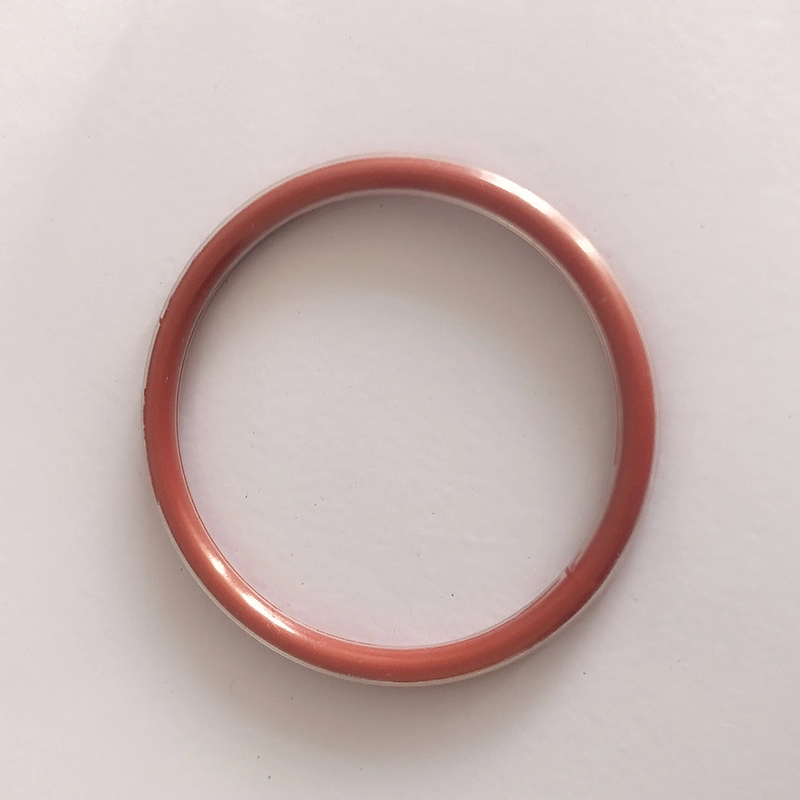

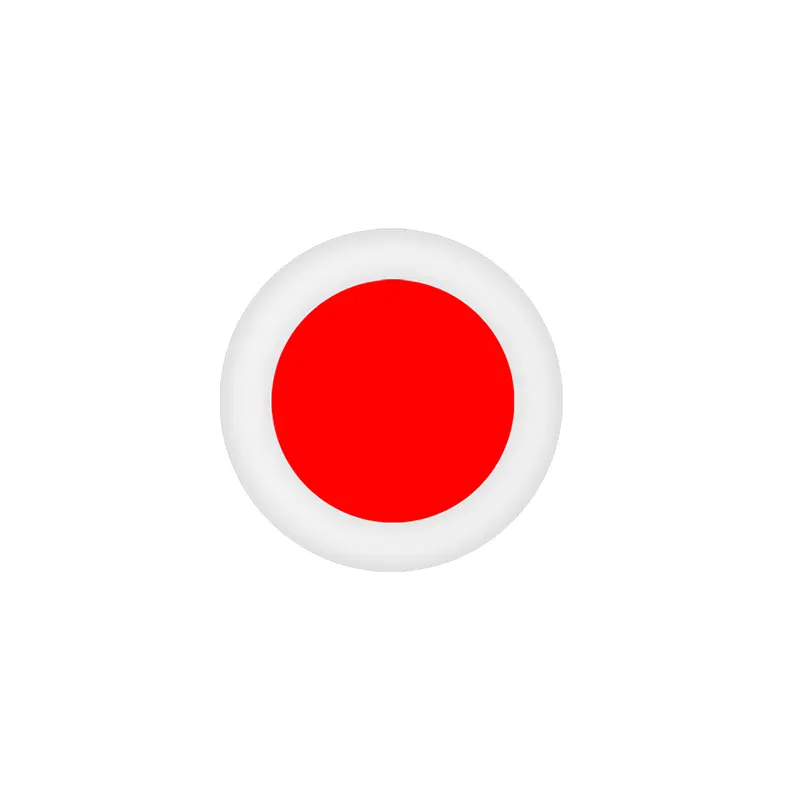

लेपित ओ-रिंग सेंद्रीयपणे टेफ्लॉनच्या रासायनिक प्रतिकारांसह रबरची लवचिकता आणि सीलिंग एकत्र करते. हे सिलिकॉन किंवा फ्लोरोरुबर आतील कोर आणि तुलनेने पातळ टेफ्लॉन एफईपी किंवा टेफ्लॉन पीएफए बाह्य कोटिंगचे बनलेले आहे.
साहित्य: टेफ्लॉन एफईपी आणि टेफ्लॉन पीएफए मूलत: समान आहेत, परंतु टेफ्लॉन पीएफएमध्ये टेफ्लॉन एफईपीपेक्षा उच्च तापमान प्रतिकार चांगला आहे. लागू तापमान श्रेणी टेफ्लॉन एफईपी शेल: -60 ℃ ~ 205 ℃ 260 at वर वापरला जाऊ शकतो Te थोड्या वेळेस तेफ्लॉन पीएफए शेल: -60 ℃ ~ 260 ℃ थोड्या काळासाठी फायद्यासाठी 300 ℃ वर वापरला जाऊ शकतो:
1. थकबाकी रासायनिक प्रतिकार, जवळजवळ सर्व रासायनिक माध्यमांसाठी योग्य
2. विस्तृत तापमान श्रेणी
3. चांगले कॉम्प्रेशन प्रतिरोध
4. अँटी-फ्रिक्शन
5. चांगले-विरोधी
6. उच्च दाब प्रतिकार
7. उत्कृष्ट सीलिंग टिकाऊपणा आणि लांब सेवा जीवन
अनुप्रयोग: पंप आणि वाल्व्ह, प्रतिक्रिया वाहिन्या, यांत्रिक सील, फिल्टर, प्रेशर जहाज, उष्णता एक्सचेंजर्स, बॉयलर, पाइपलाइन फ्लॅंगेज, गॅस कॉम्प्रेसर इ.
अनुप्रयोग उद्योग: रासायनिक उद्योग, विमान उत्पादन, औषधी उद्योग, तेल आणि रासायनिक वाहतूक आणि परिष्करण, चित्रपट उद्योग, रेफ्रिजरेशन अभियांत्रिकी, फूड प्रोसेसिंग उद्योग, पेपरमेकिंग उद्योग, डाई मॅन्युफॅक्चरिंग, पेंट फवारणी इ.
सीलिंग रिंग्जसाठी स्थापना सूचना
1. सीलिंग रिंग्ज ज्या भागांमध्ये स्थापित केले जातात किंवा त्याद्वारे जातात त्या भाग गुळगुळीत, बुर, खोबणी आणि तीक्ष्ण कोपरे नसलेले असणे आवश्यक आहे. आतील छिद्राची उग्रता 1.6μ पर्यंत पोहोचली पाहिजे आणि शाफ्टची उग्रता 0.8um पर्यंत पोहोचली पाहिजे.
2. सीलिंग रिंगची पृष्ठभाग आणि संपर्कातील संबंधित भाग वंगण घालण्यासाठी स्वच्छ हलके तेल किंवा ग्रीस लावा.
3. शाफ्टवर सीलिंग रिंग स्थापित करणे कठीण असल्यास, ते विस्तृत करण्यासाठी काही मिनिटांसाठी गरम पाण्यात बुडवा. हे मऊ आणि विस्तारित ओ-रिंग स्थापित करणे सोपे आहे. जेव्हा ते गरम असेल तेव्हा ओ-रिंग स्थापित करा आणि थंड झाल्यानंतर त्याचा आकार त्याच्या मूळ आकारात परत येईल.
4. ओ-रिंगला खूप हिंसकपणे वाकवू नका, अन्यथा ते टेफ्लॉनमध्ये सुरकुत्या उद्भवू शकेल आणि त्याचा वापर प्रभावित करेल.
लेपित ओ-रिंगची शिफारस केलेली कॉम्प्रेशन खालीलप्रमाणे आहे:
स्थिर सीलिंग राज्य: 15%-20%
डायनॅमिक सीलिंग स्टेट: 10%-12%
वायवीय राज्य: 7%-8%
वास्तविक कम्प्रेशनने कामकाजाच्या परिस्थिती, विशेषत: सीलिंग वर्किंग प्रेशर आणि इतर घटक लक्षात घेतले पाहिजे.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
| ओ-रिंग कामगिरी पॅरामीटर टेबल |
|
|
|
|
स्थिर सील | डायनॅमिक सील |
| कार्यरत दबाव | रिंग टिकवून न ठेवता, 20 एमपीए कमाल रिटिंग रिंगसह, 40 एमपीए मॅक्स, विशेष टिकवून ठेवणारी रिंग 200 एमपीए मॅक्स | रिंग टिकवून न ठेवता, 5 एमपीए कमाल रिंग रिंगसह, उच्च दबाव सह |
| वेग | 0.5 मी/से कमाल, 2 मीटर/से कमाल फिरविणे | |
| तापमान | सामान्य वापर: -30 ～+110, विशेष रबर: -60 ～+250, फिरविणे: -30 ～+80 | |
| मध्यम | साहित्य विभाग पहा | |

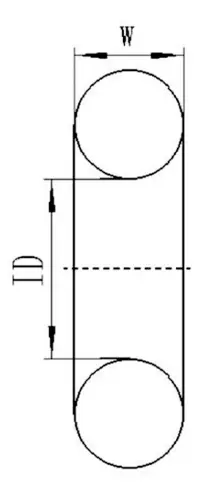

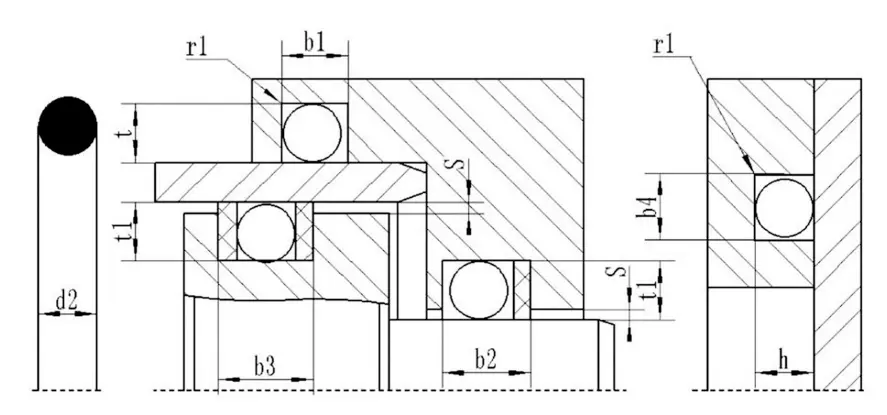

| मानक | ओ-रिंग क्रॉस-सेक्शन व्यास डब्ल्यू |
|
|||||
| 568 म्हणून अमेरिकन मानक ब्रिटिश मानक बीएस 1516 | 1.78 | 2.62 | 3.52 | 5.33 | 6.99 | - | |
| जपानी मानक ते बी 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| आंतरराष्ट्रीय मानक आयएसओ 3601/1 जर्मन मानक डीआयएन 3771/1 चिनी मानक सीबी 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| प्राधान्यकृत मेट्रिक आकार | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 |
|
|
|
||
| 568 म्हणून अमेरिकन मानक (900 मालिका) | 1.02 | 1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
| 2.21 | 2.46 | 2.95 | 3.00 |
|
|
|
|
| स्टार रिंग्जची अनुप्रयोग श्रेणी खूप विस्तृत आहे. तापमान, दबाव आणि मध्यम त्यानुसार योग्य सामग्री निवडा. दिलेल्या अनुप्रयोगाशी स्टार रिंगला अनुकूल करण्यासाठी, सर्व कार्यरत पॅरामीटर्समधील परस्पर अडचणींचा विचार केला पाहिजे. अनुप्रयोग श्रेणी निश्चित करताना, पीक तापमान, सतत कार्यरत तापमान आणि ऑपरेटिंग सायकलचा विचार केला पाहिजे. फिरणार्‍या अनुप्रयोगांमध्ये, घर्षण उष्णतेमुळे होणार्‍या तापमानात वाढ देखील विचारात घेणे आवश्यक आहे. | |||||
| तांत्रिक मापदंड | डायनॅमिक सील | स्थिर सील |
|
||
| परस्पर क्रिया | रोटेशनल मोशन |
|
|||
| कार्यरत दबाव (एमपीए) | रिंग रिंग सह | 30 | 15 | 40 |
|
| रिंग टिकवून ठेवल्याशिवाय | 5 | - | 5 |
|
|
| वेग (मी/से) | 0.5 | 2.0 | - |
|
|
| तापमान (℃) | सामान्य प्रसंग: -30 ℃ ~+110 ℃ |
|
|||
| विशेष साहित्य: -60 ℃ ~+200 ℃ |
|
||||
| रोटेशन प्रसंग: -30 ℃ ~+80 ℃ |
|
||||
स्टार रिंग मटेरियल:
सामग्री सामान्यत: शॉ ए 70 नायट्रिल रबर एनबीआर असते.
लेपित ओ-रिंग:

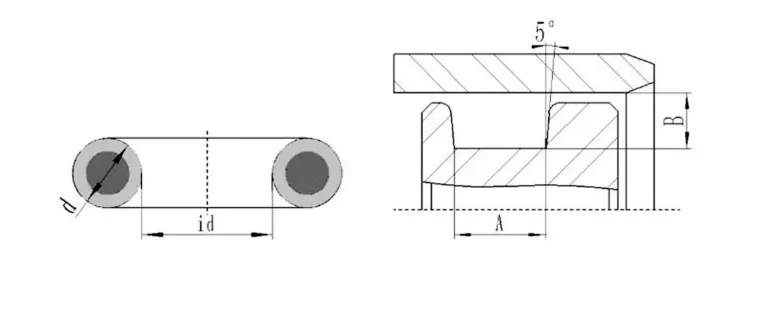

एन्केप्युलेटेड ओ-रिंगच्या खोबणीचे योजनाबद्ध आकृती
एन्केप्युलेटेड ओ-रिंगच्या खोबणीचे परिमाण सारणी (शिफारस केलेले)
| वायर व्यास डी | ए (एमएम) | बी (एमएम) | ||
| स्थिर सील | डायनॅमिक सील | वायवीय सील | ||
| 1.78 | 2.36/2.49 | 1.42/1.52 | 1.55/1.60 | 1.63/1.65 |
| 2.62 | 3.56/3.68 | 2.08/2.21 | 2.29/2.36 | 2.39/2.44 |
| 3.53 | 4.75/4.88 | 2.82/3.00 | 3.10/3.18 | 3.22/3.28 |
| 5.33 | 7.14/7.26 | 4.27/4.52 | 4.67/4.80 | 4.90/4.95 |
| 6.99 | 9.63/9.65 | 5.59/5.89 | 6.15/6.27 | 6.43/6.48 |
रुईचेन सील पीटीएफई सील स्थापना मार्गदर्शक
Ⅰ. स्थापना मार्गदर्शक
1. सील प्रीलोड केलेल्या बाजूस स्थापित करणे आवश्यक आहे, दबाव दिशेने.
२. सिलिंडर बॉडी आणि पिस्टन रॉड आमच्या कंपनीच्या नमुन्यांची आवश्यकता पूर्ण करणार्‍या पुश-इन चॅमफर्ससह बनविणे आवश्यक आहे.
.
4. धागे, मार्गदर्शक रिंग ग्रूव्ह्स इत्यादी झाकल्या पाहिजेत, कारण सील खोबणी, ड्रिल होल किंवा खडबडीत पृष्ठभागांद्वारे ढकलले जाऊ शकत नाही.
5. कोणतीही धूळ, मोडतोड किंवा इतर परदेशी कण काळजीपूर्वक काढले जाणे आवश्यक आहे.
6. तीक्ष्ण कडा असलेली साधने वापरली जाऊ नयेत.
.
8. जर सीलच्या ओठांना तेलाच्या दाबाच्या छिद्रातून जाण्याची आवश्यकता असेल तर, सीलिंग ओठांना नुकसान होण्यापासून भोकच्या चॅम्फरला रोखण्यासाठी प्लास्टिकची काठी हळूवारपणे ओठांना ढकलण्यासाठी वापरली पाहिजे. सिलेंडरच्या छिद्रांचे छिद्र केले पाहिजे. (आकृती 3)
Ⅱ. स्थापना पद्धत
ओपन (स्प्लिट) ग्रूव्ह्स साधनांशिवाय स्थापित केले जाऊ शकतात.

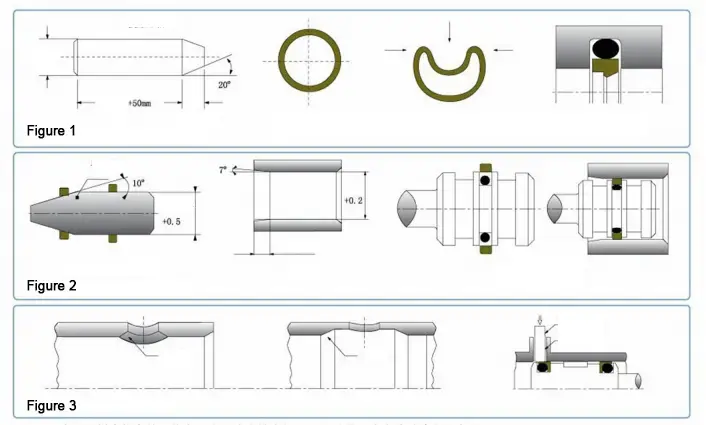

बंद ग्रूव्ह पिस्टन रॉड सीलची स्थापना (आकृती 1)
1. स्वच्छ आणि तेल सर्व सील सब्सट्रेट्स, सील आणि स्थापना साधने.
2. रबर रिंग खोबणीत ठेवा (त्यास पिळणे काळजी घ्या).
3. पीटीएफई सील रिंगला मूत्रपिंडाच्या आकारात कॉम्प्रेस करा, एक पॉइंट बेंड तयार न करता, संकुचित पीटीएफई सील रिंग खोबणीत ठेवा आणि हळूवारपणे हाताने सपाट करा.
4. पुनर्प्राप्ती मंडलला सीलवर ढकलून घ्या आणि हळूवारपणे मॅन्ड्रेल फिरवा. ते 1 मिनिट सोडा आणि मॅन्ड्रेल काढा. स्थापना पूर्ण झाली आहे.
बंद खोबणीत पिस्टन सीलची स्थापना (आकृती 2)
1. स्वच्छ आणि तेल सर्व सील सब्सट्रेट्स, सील आणि स्थापना साधने.
2. रबर रिंग खोबणीत ठेवा (त्यास पिळणे काळजी घ्या).
3. मार्गदर्शक स्लीव्हवर पीटीएफई सीलिंग रिंग दाबा आणि सीलिंग रिंग ताणून घ्या.
4. पिस्टन ग्रूव्हमध्ये ताणलेल्या सीलिंग रिंगला ढकलणे.
5. सीलिंग रिंगवर दुरुस्ती स्लीव्ह दाबा आणि एकाच वेळी दुरुस्ती स्लीव्ह फिरवा. दुरुस्ती स्लीव्ह 1 मिनिट सोडल्यानंतर काढा आणि स्थापना पूर्ण झाली.
टीपः १. कृपया आमच्या कंपनीच्या नमुन्यात निर्दिष्ट केलेले उत्पादन बंद खोबणीत स्थापित केले जाऊ शकत नाही परंतु खुल्या खोबणीसाठी योग्य नसल्यास आमच्या कंपनीचा सल्ला घ्या.
2. पीटीएफई सीलची वरील स्थापना सर्व पीटीएफई सीलला लागू नाही. कृपया आवश्यक असल्यास आमच्या कंपनीचा सल्ला घ्या.
