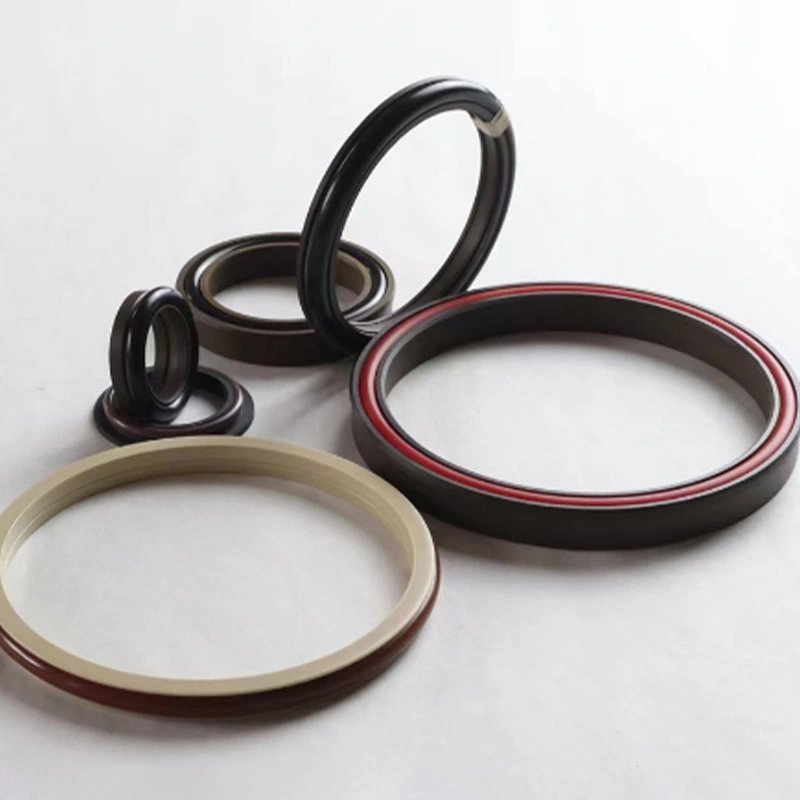

पिस्टन होलसाठी हायड्रॉलिक सील, आमच्या फॅक्टरी आणि आर अँड डी सेंटरमध्ये, उपविभाजित मॉडेल आणि प्रकार आहेत, प्रत्येकाची स्वतःची वैशिष्ट्ये आहेत, परंतु आम्ही कठोर गुणवत्ता नियंत्रण साध्य केले आहे.

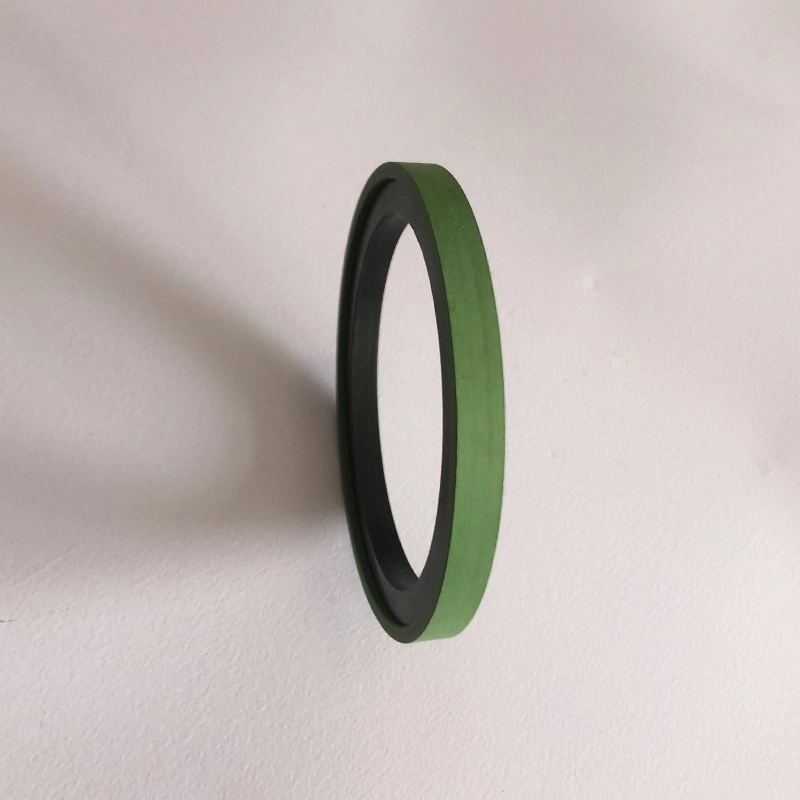

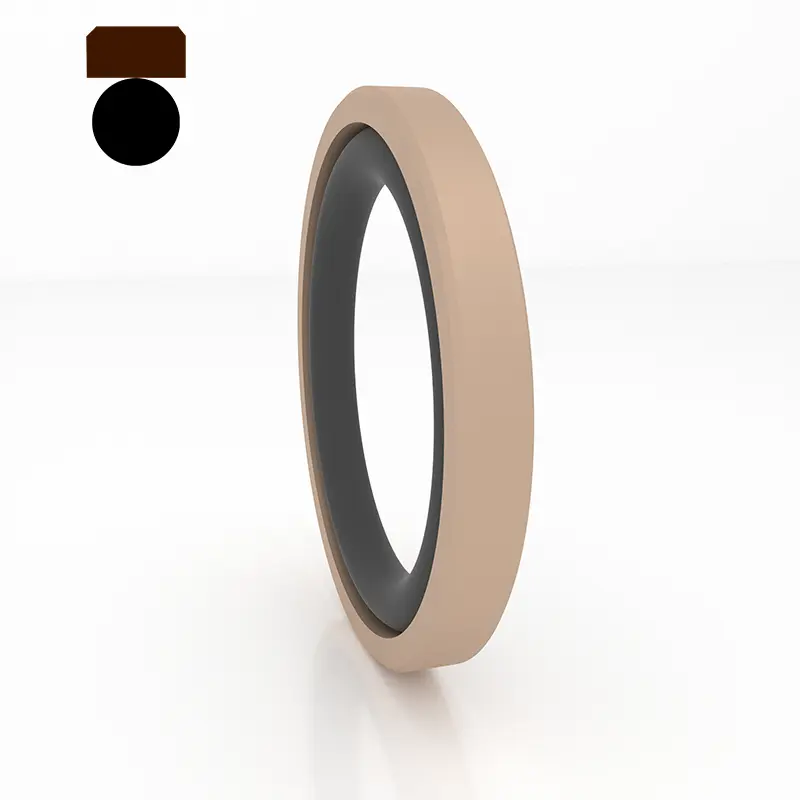

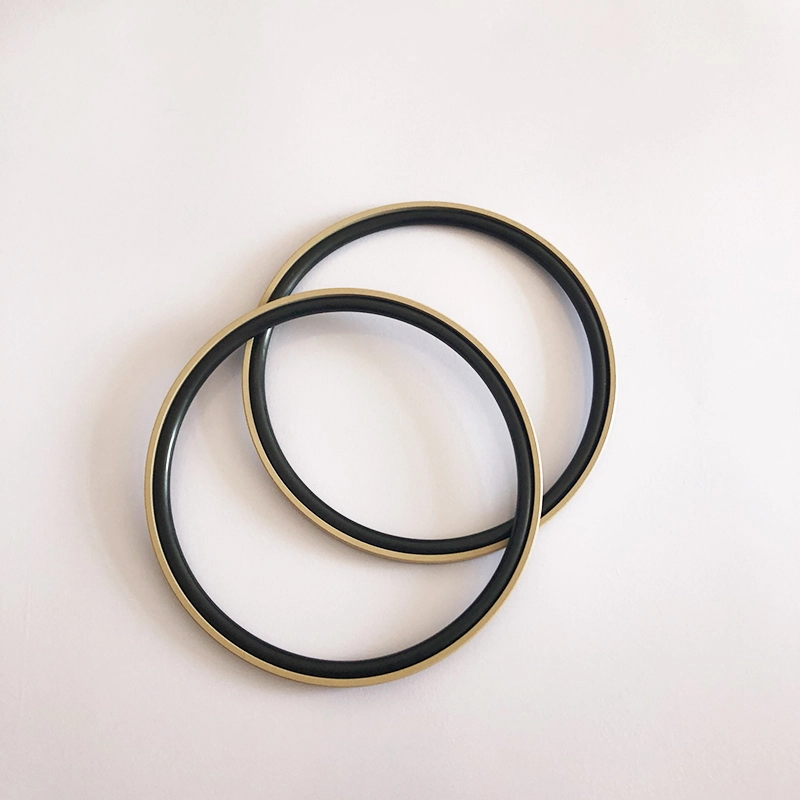

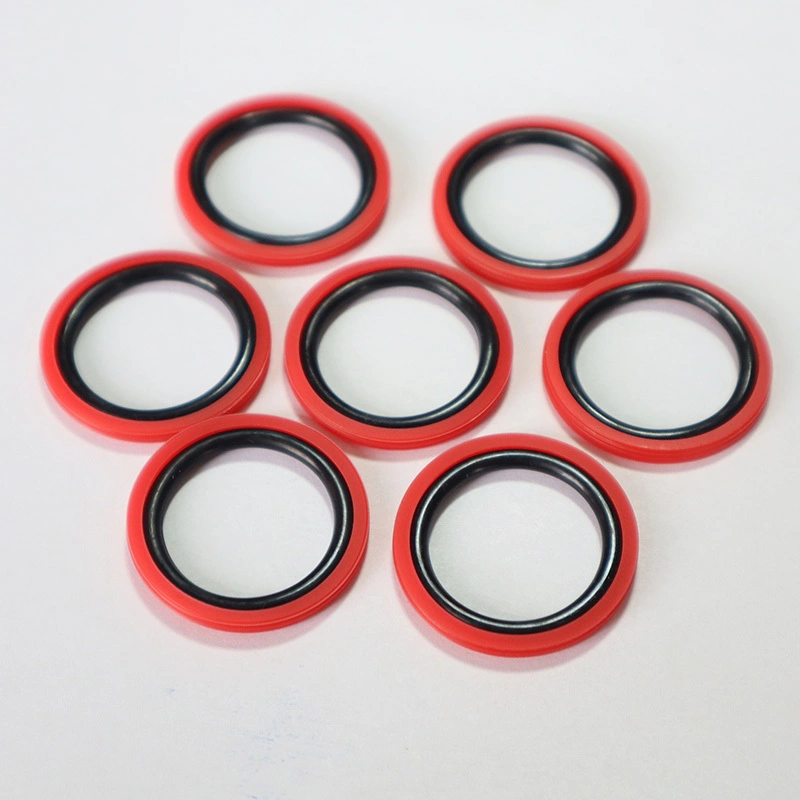

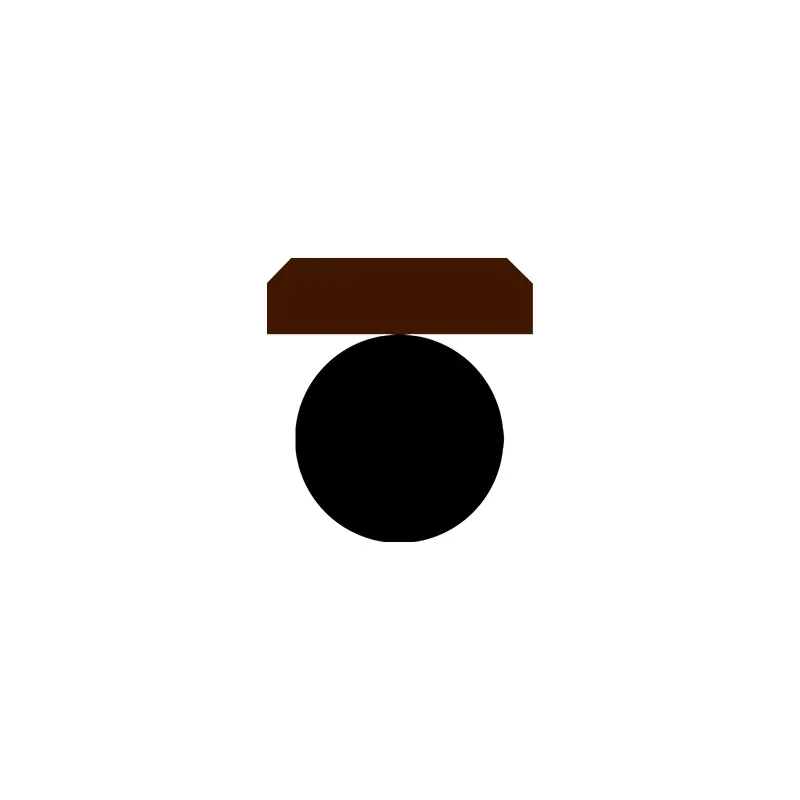

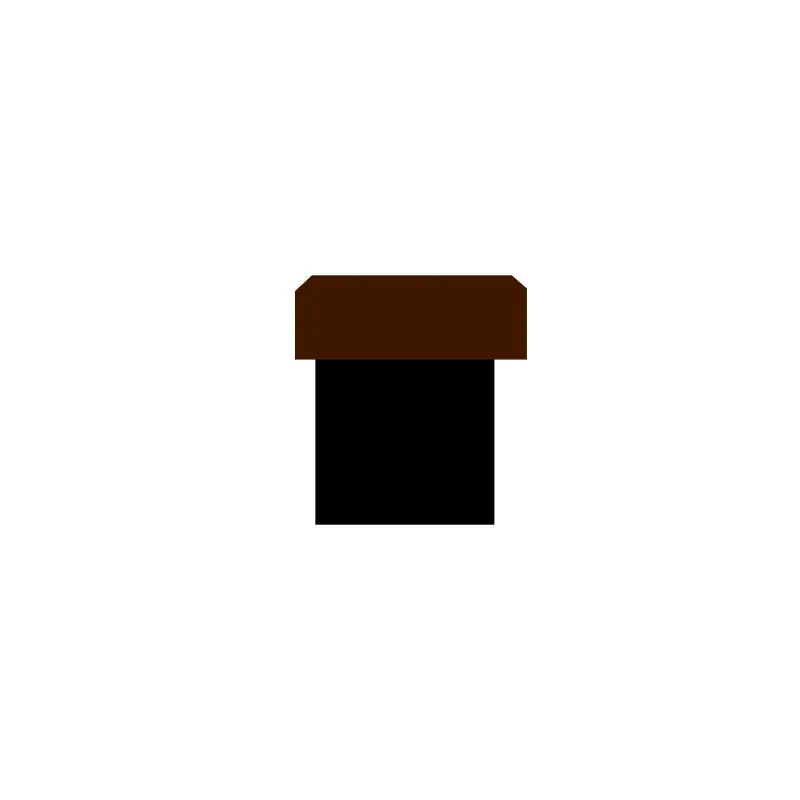

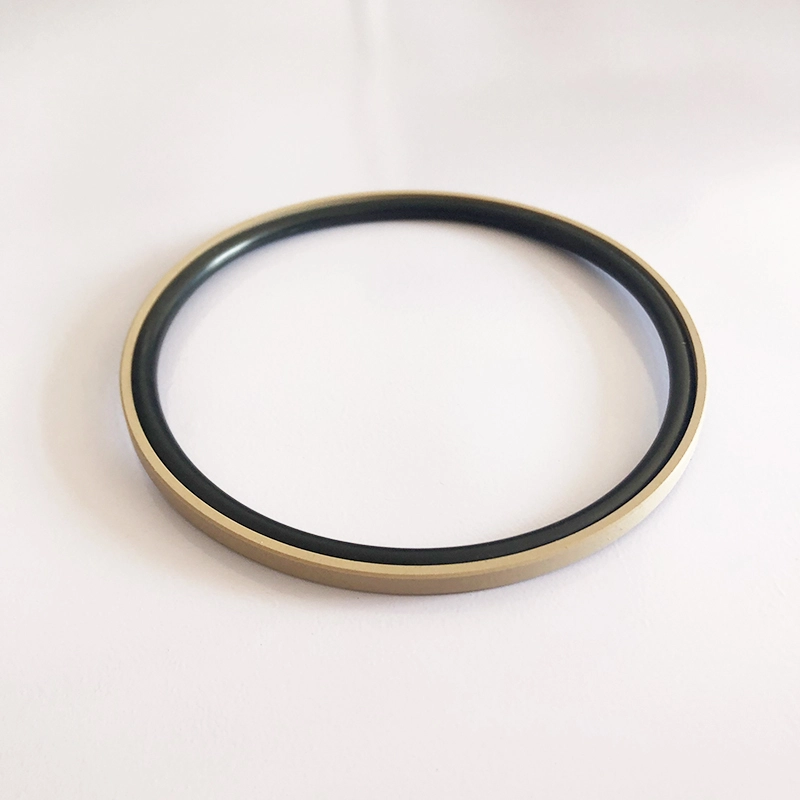

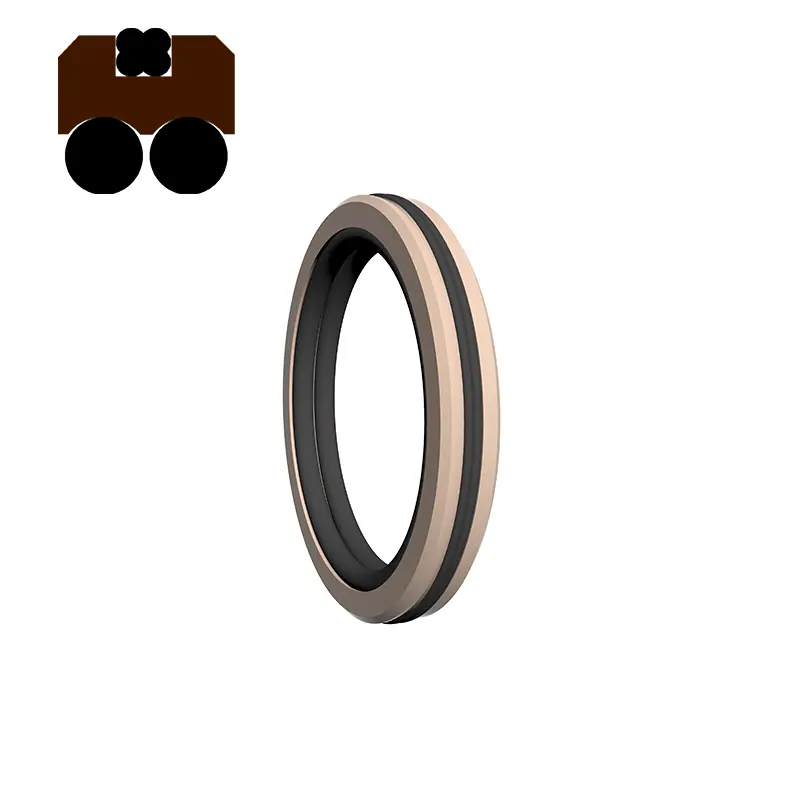

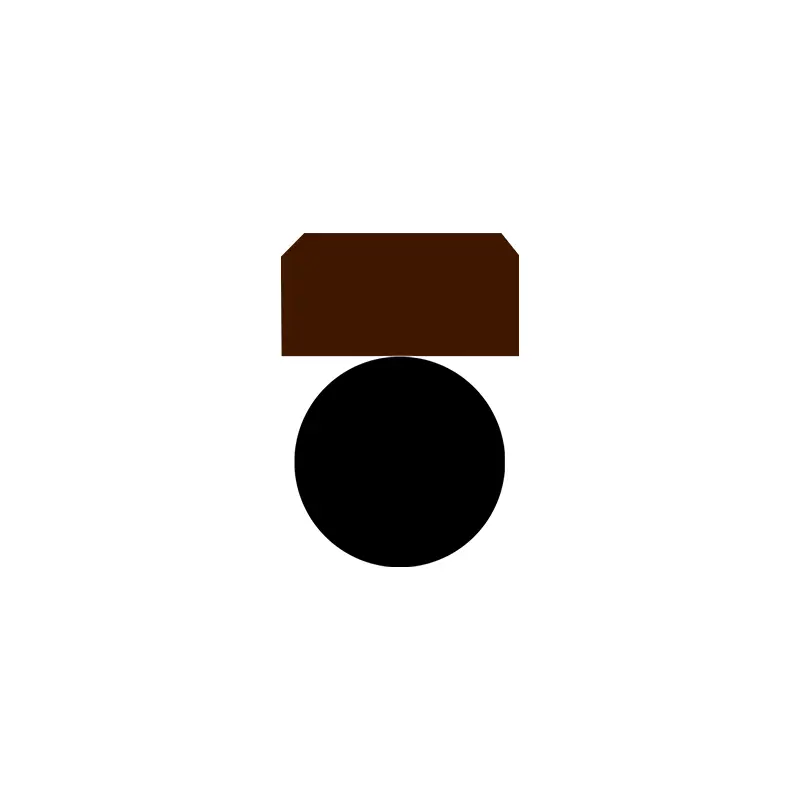

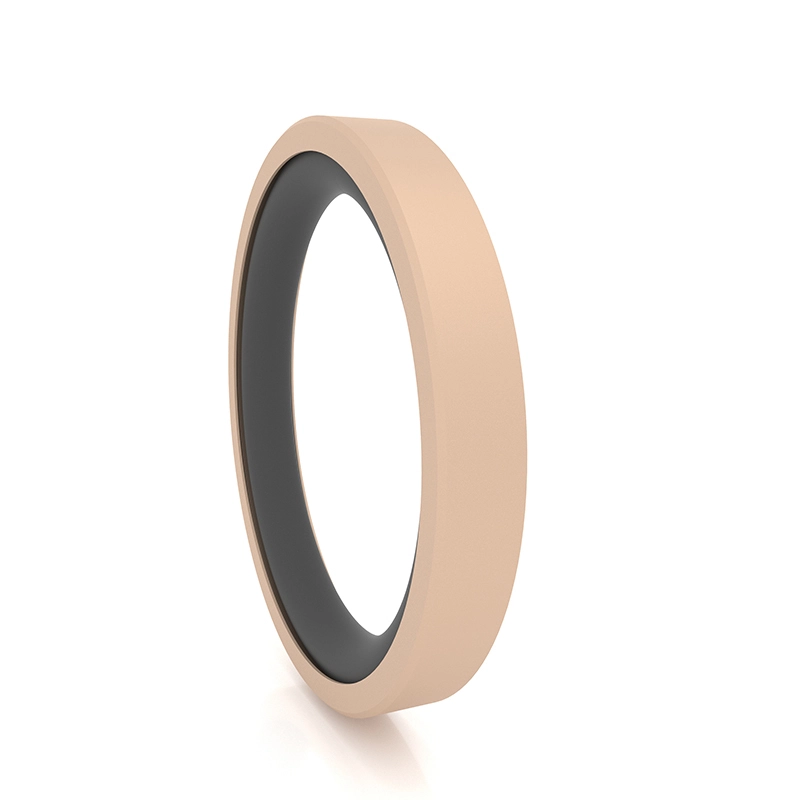

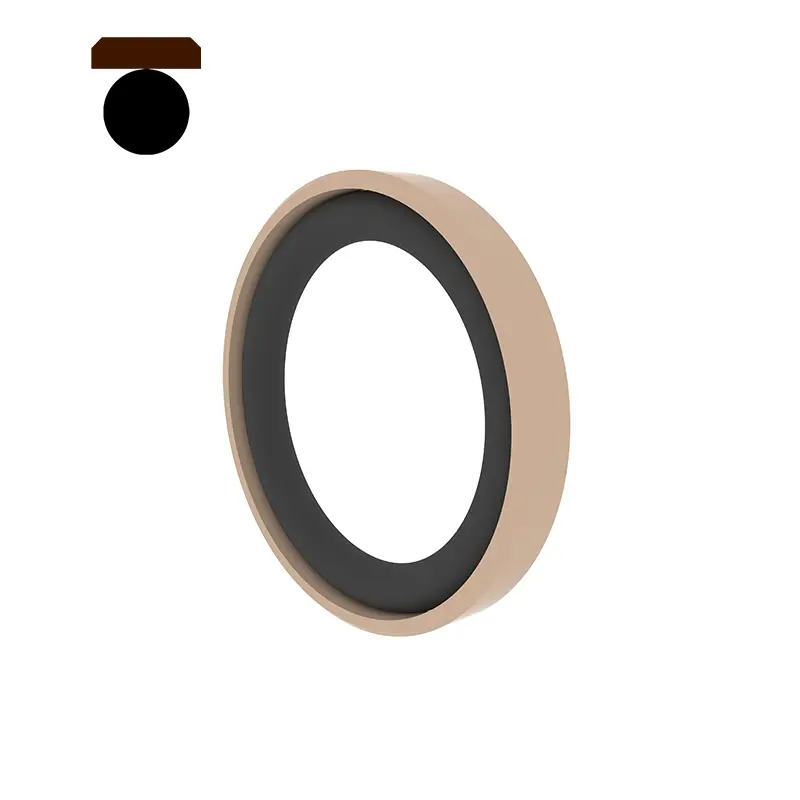

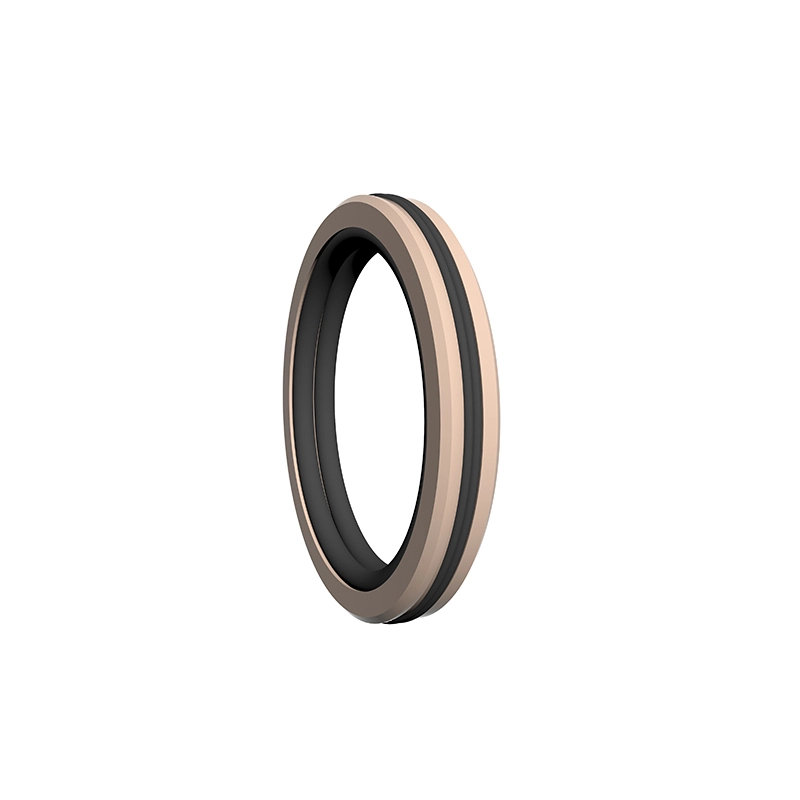

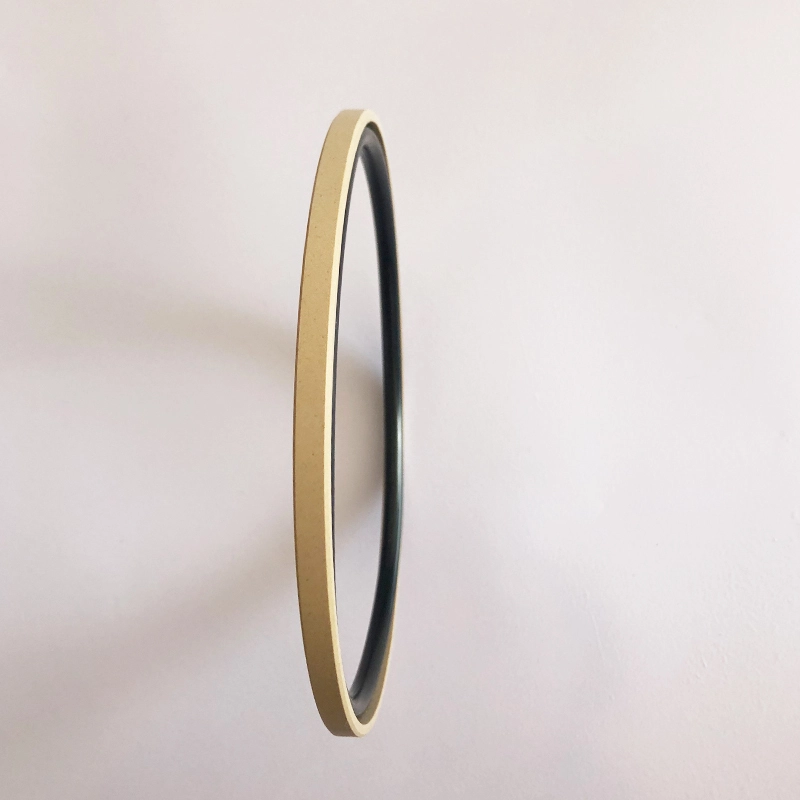

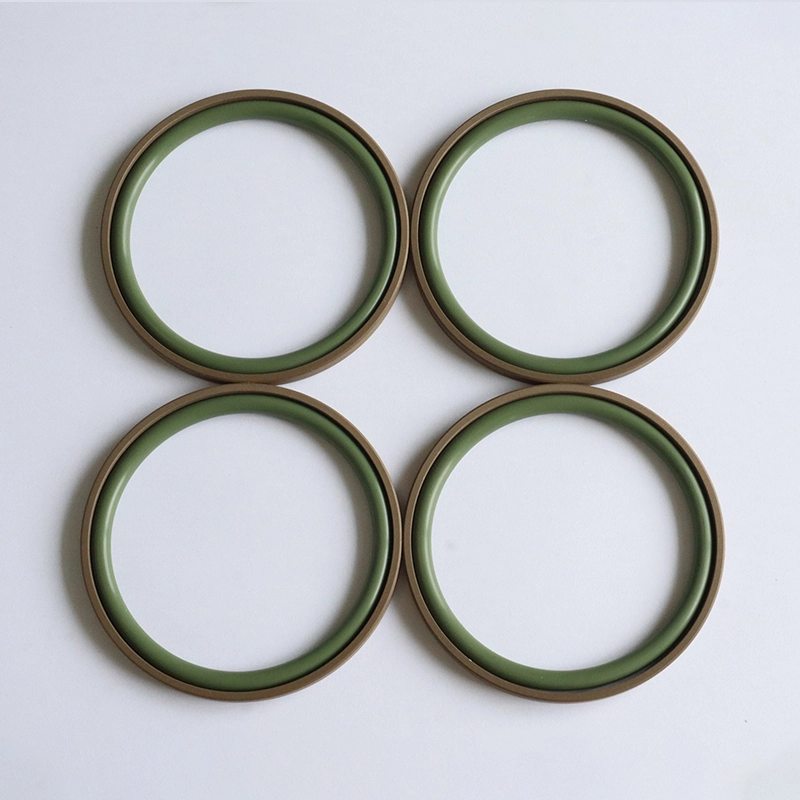

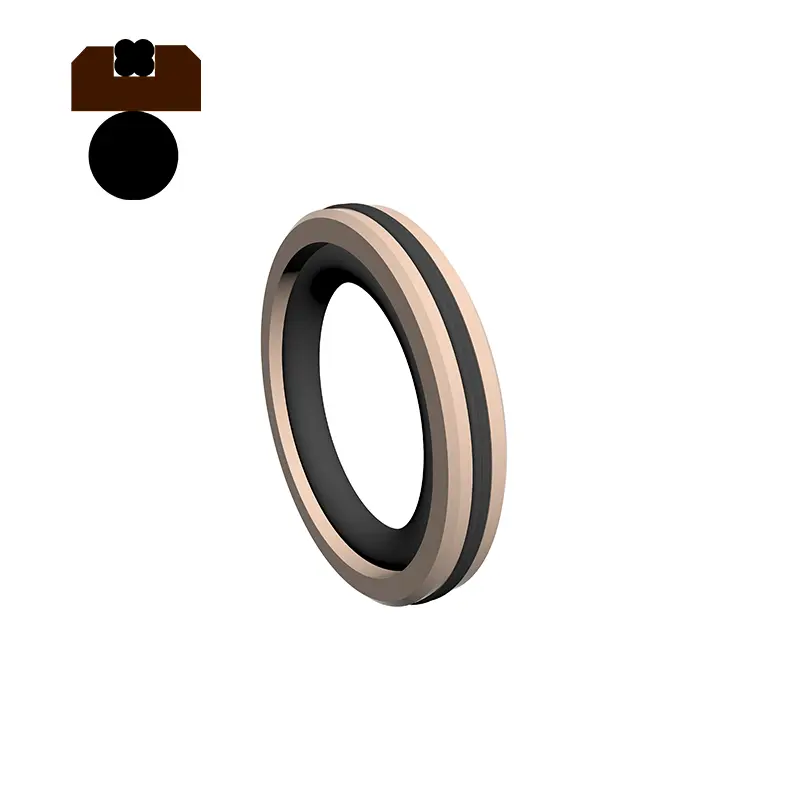

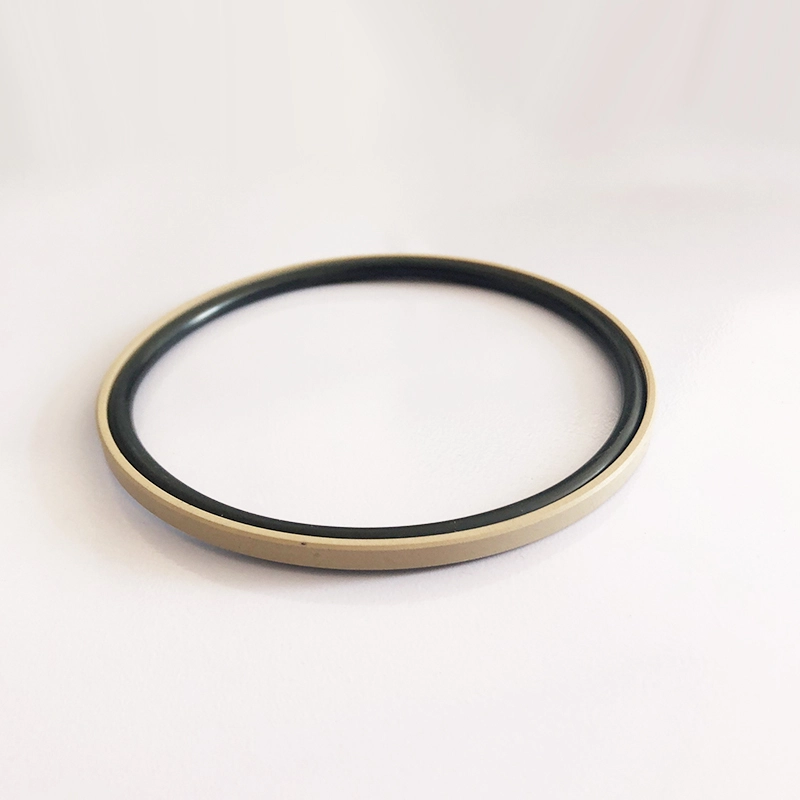

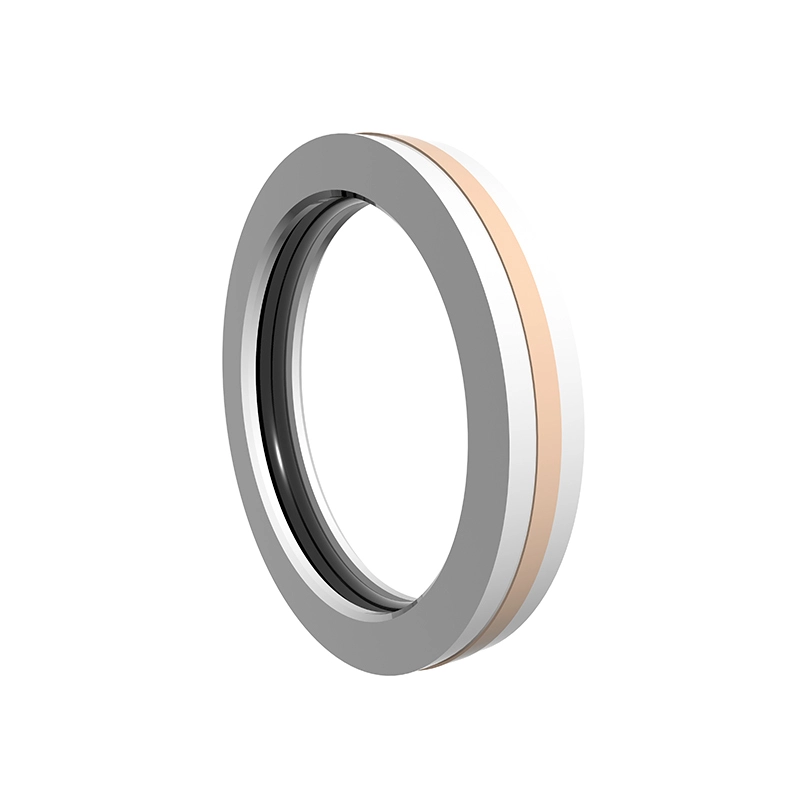

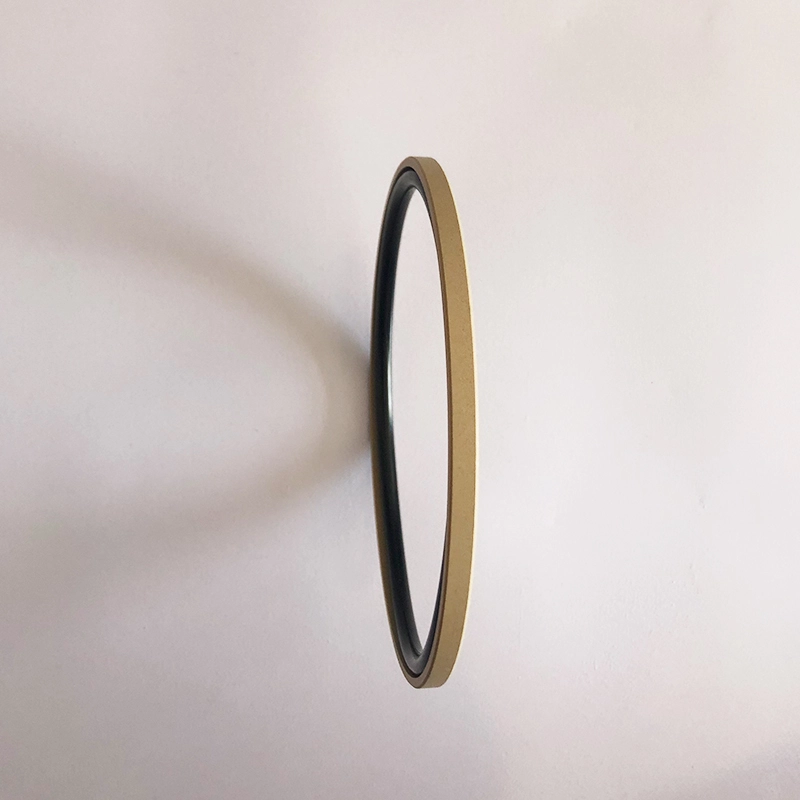

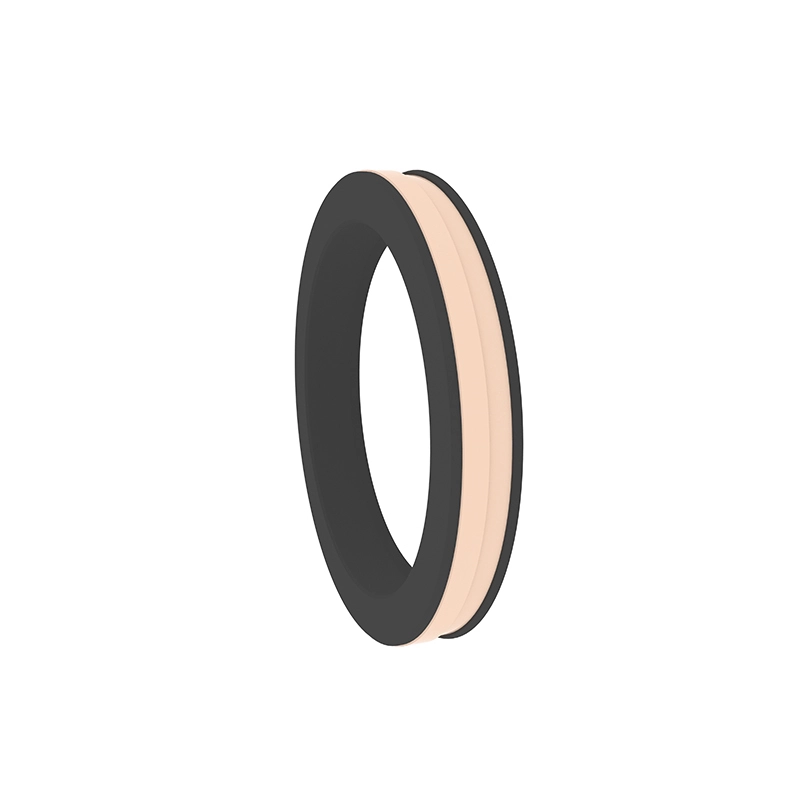

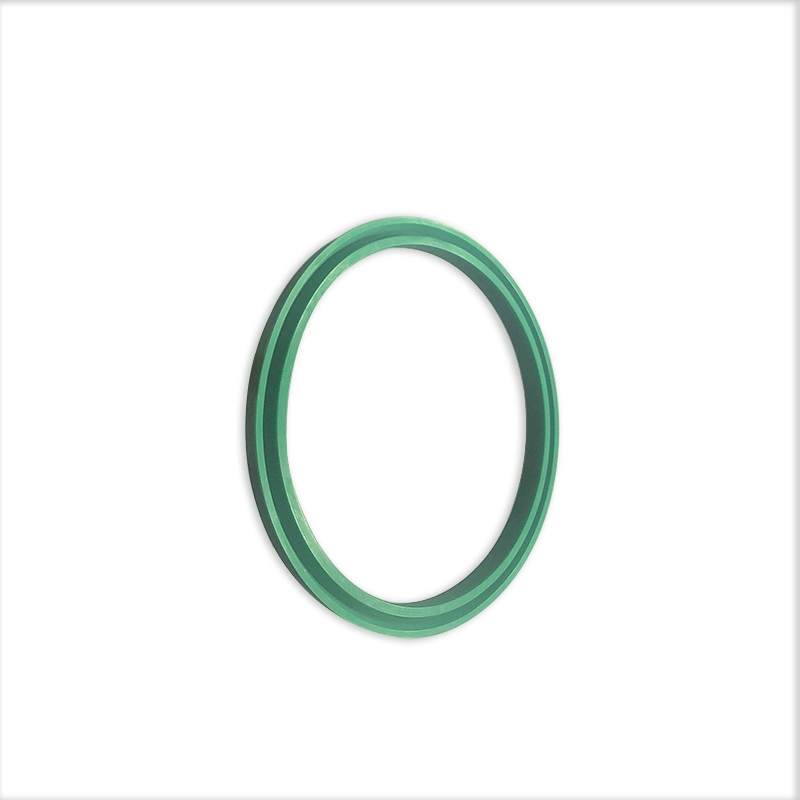

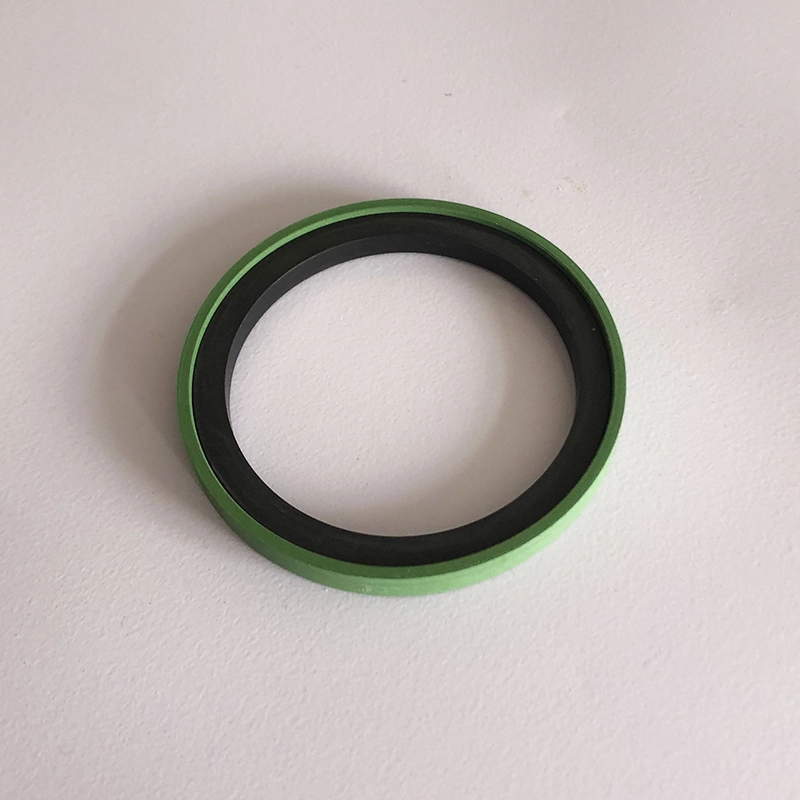

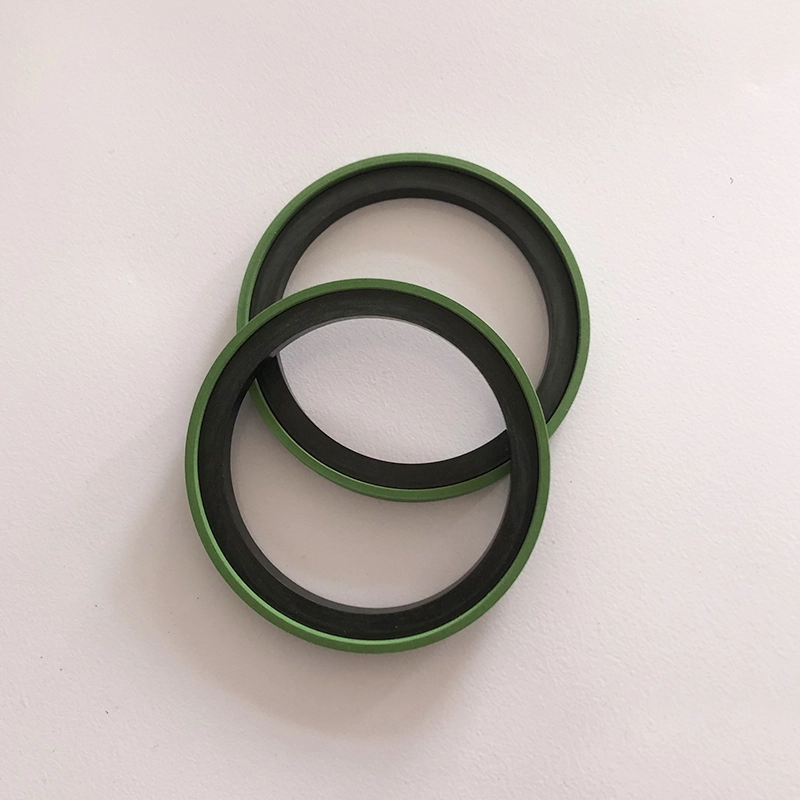

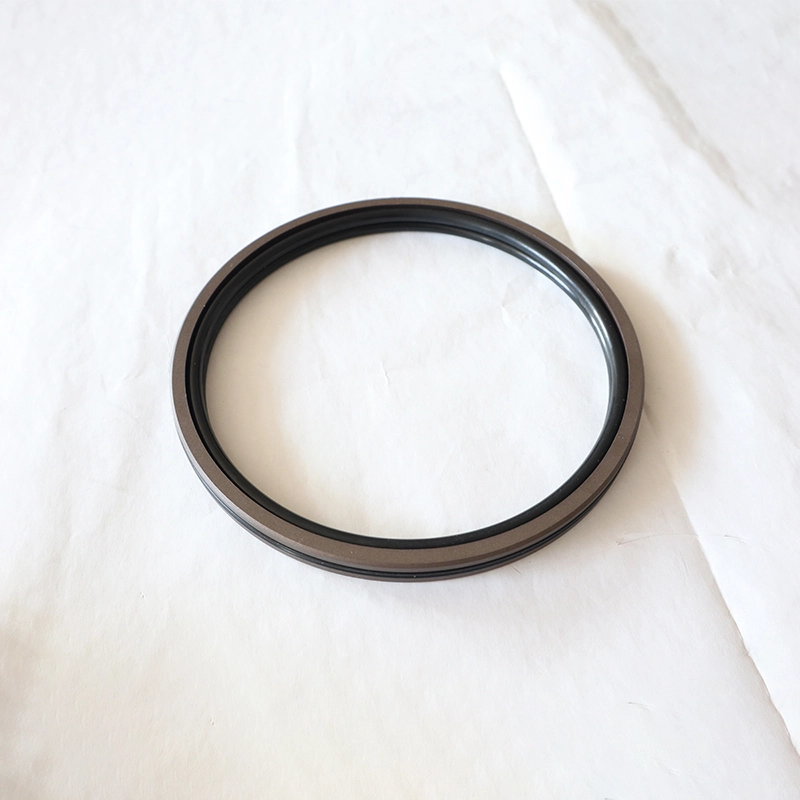

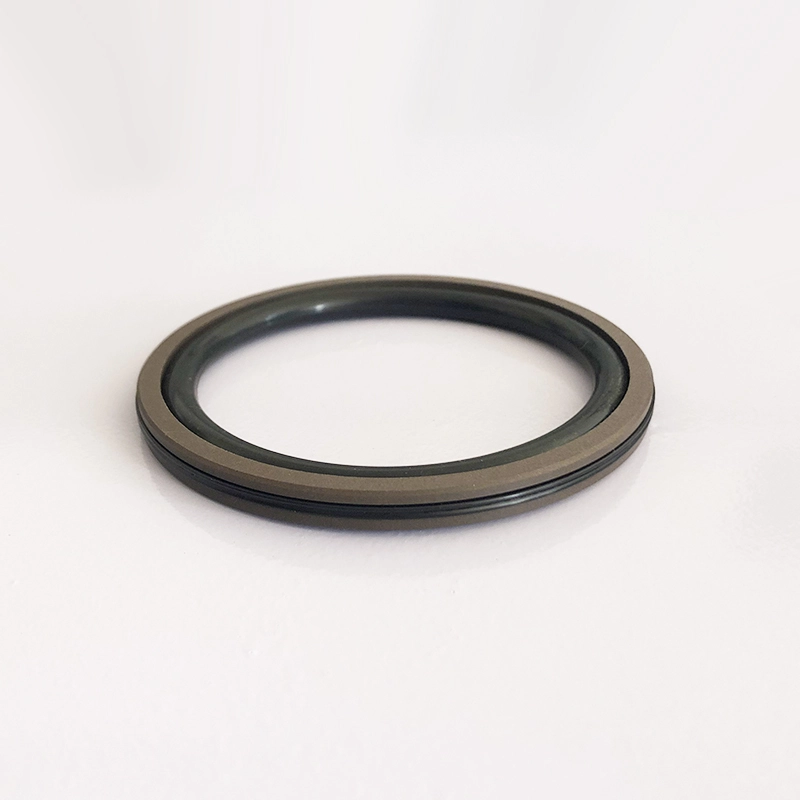

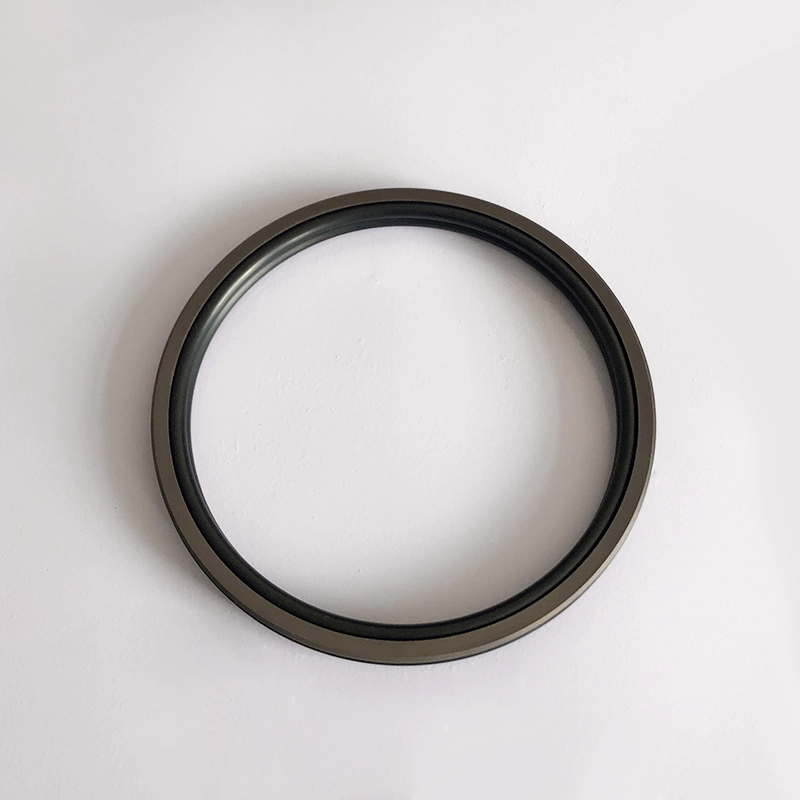

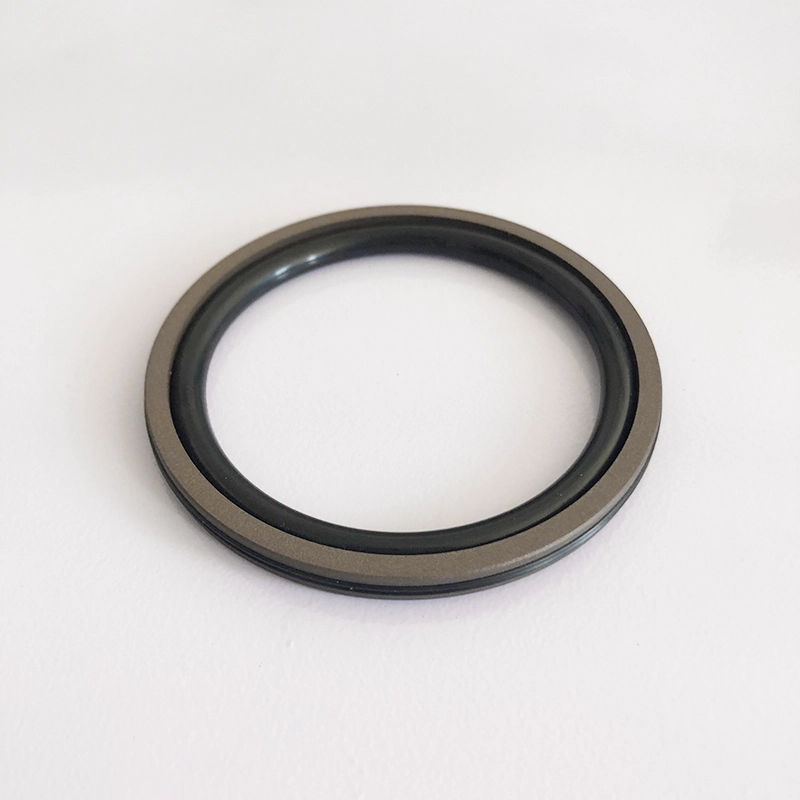

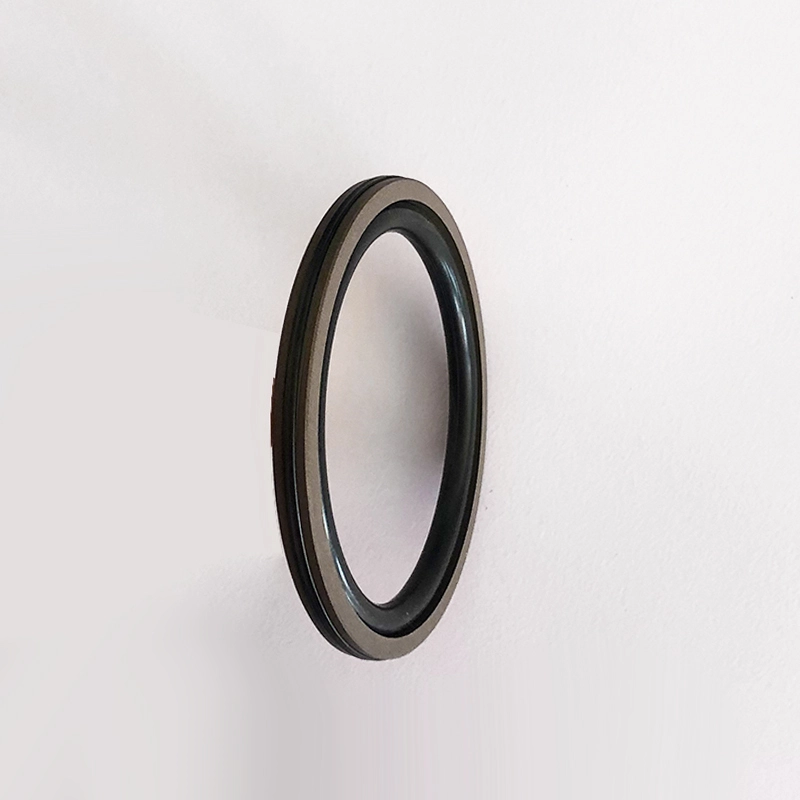

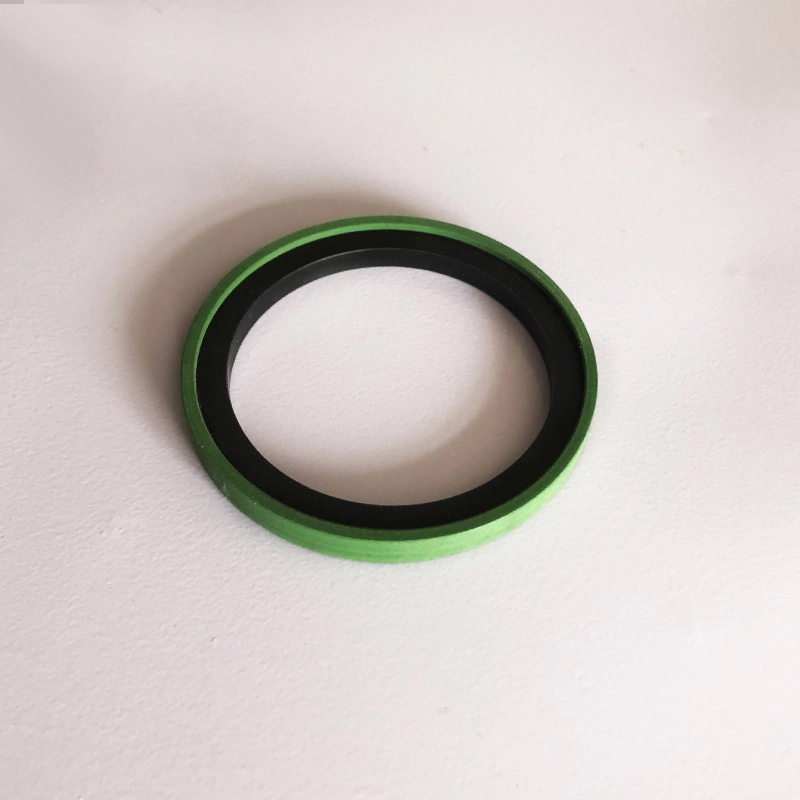

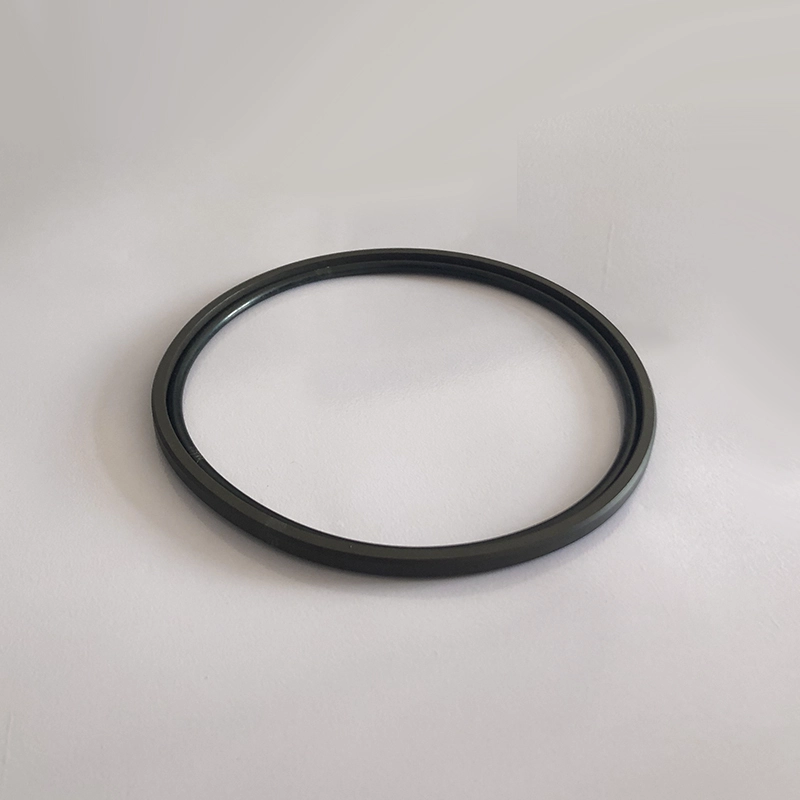

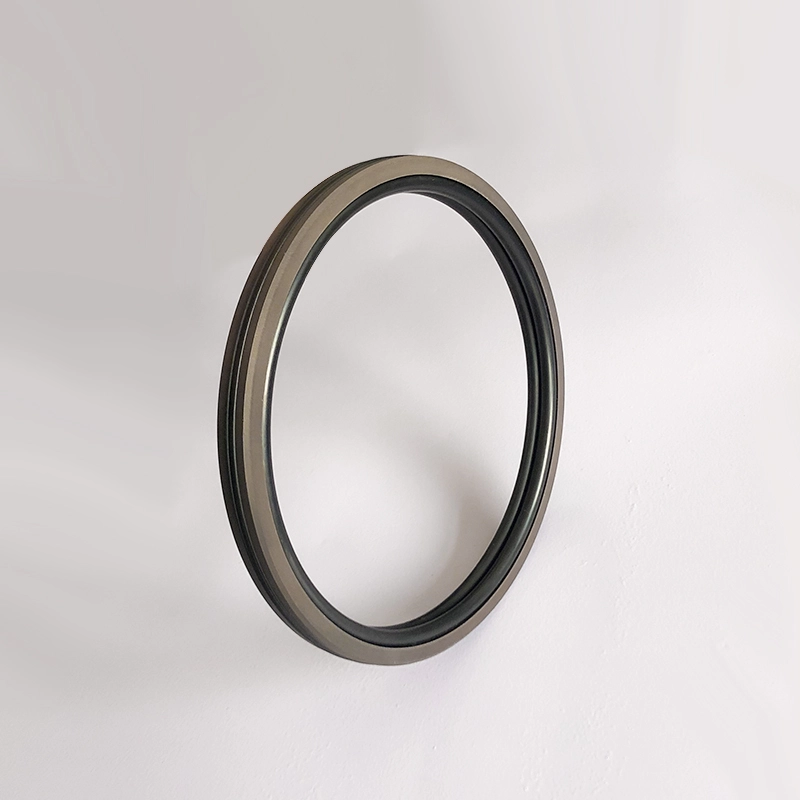

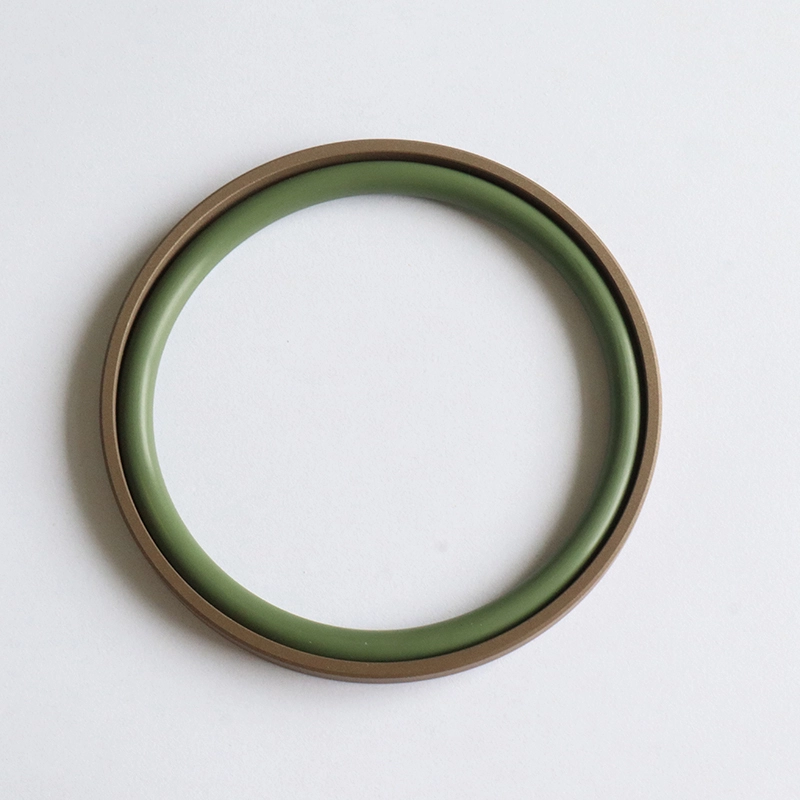

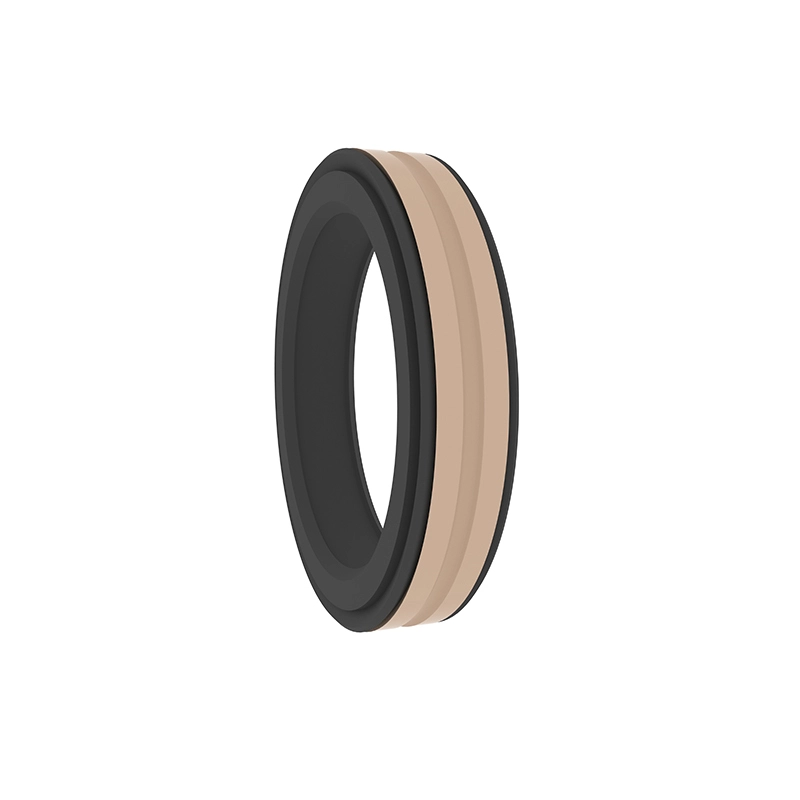

आरसी 61 आणि आरसी 62 भरलेल्या पीटीएफई आयताकृती सीलिंग रिंग आणि ओ-आकाराच्या रबर रिंगसह बनलेले आहेत, जे हायड्रॉलिक रीफ्रोकेटिंग मोशन द्विभाषिक दबाव सीलिंगसाठी योग्य आहेत. आरसी 61-बी भरलेल्या पीटीएफई स्टेप सीलिंग रिंग आणि ओ-आकाराच्या रबर रिंगसह बनलेला आहे, जो हायड्रॉलिक रीफ्रोकेटिंग मोशन युनिडायरेक्शनल प्रेशर सीलिंगसाठी योग्य आहे. आरसी 62-बी एक हेवी-ड्यूटी रिव्हर्स स्टेप सील आहे, जे युनिडायरेक्शनल प्रेशर सीलिंग सील करण्यासाठी योग्य आहे. ओ-रिंग रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पोशाखांची भरपाई करते. हे सामान्यत: जड हायड्रॉलिक उपकरणांसाठी मार्गदर्शक रिंगसह एकत्रितपणे वापरले जाते. स्प्लिट (ओपन) ग्रूव्ह्स 30 मिमीपेक्षा कमी व्यासासह सिलेंडर्ससाठी वापरल्या पाहिजेत. वैशिष्ट्ये:
1. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण, रेंगाळलेले नाही;
2. दबाव आणि कठोर परिस्थितीत अत्यंत उच्च दाब स्थिरता;
3. दीर्घ आयुष्य, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
4. पाण्यासारख्या लो-व्हिस्कोसिटी मीडियावर शिक्कामोर्तब करण्यासाठी वापरले जाऊ शकते;

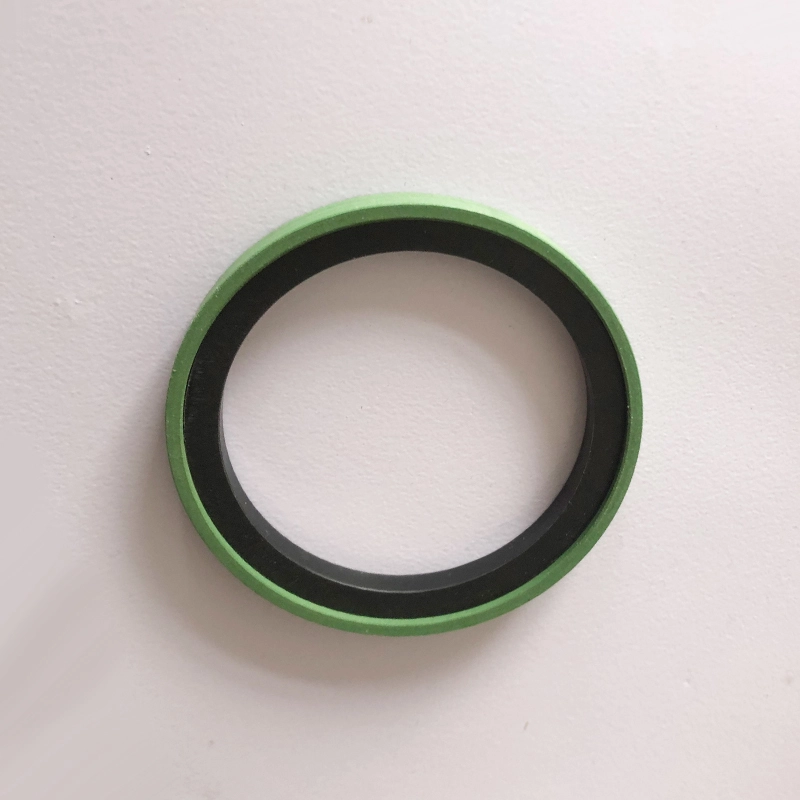

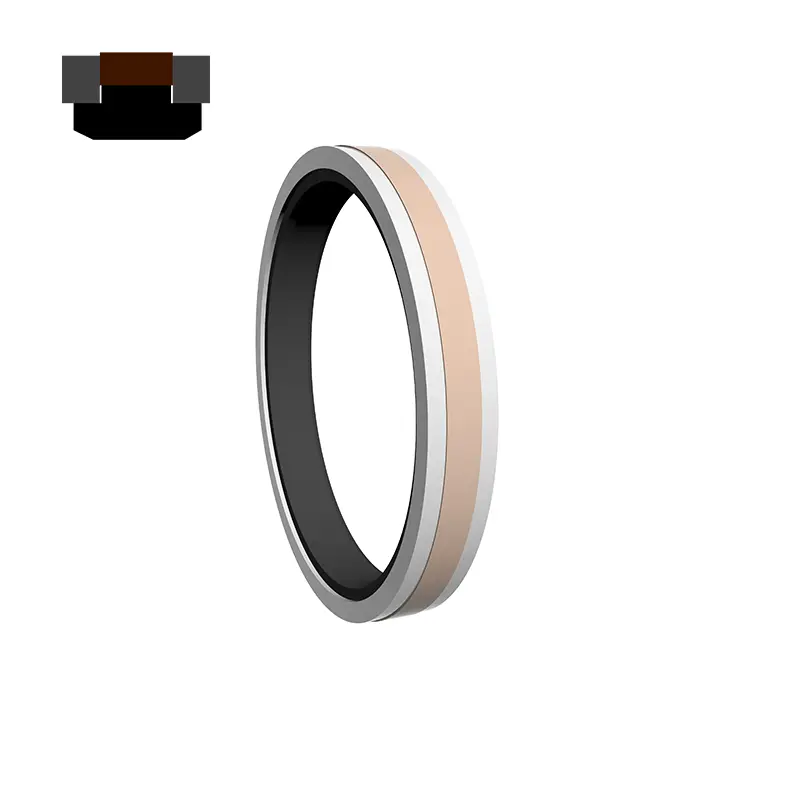

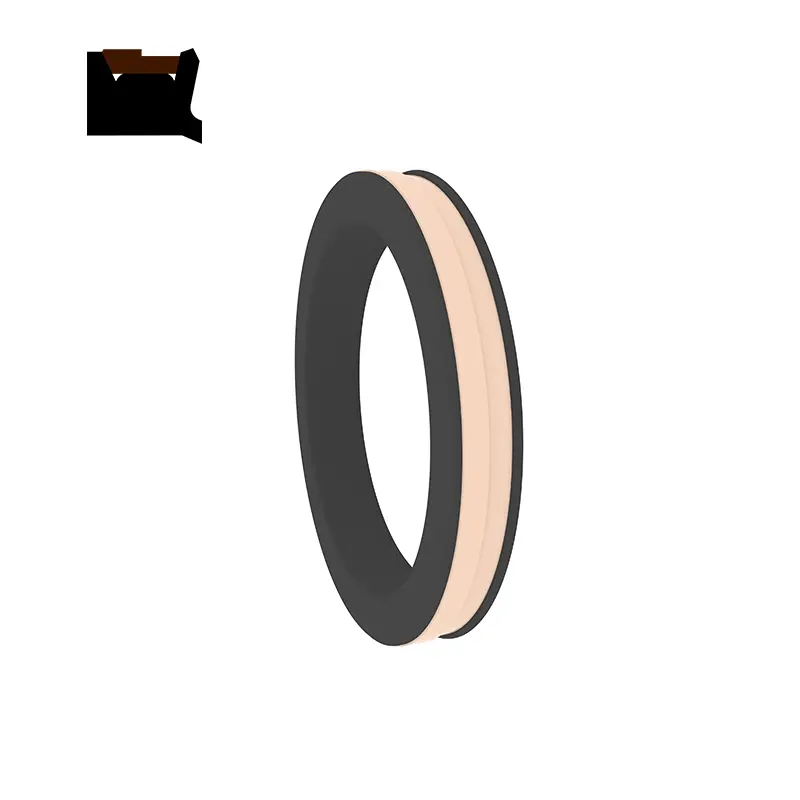

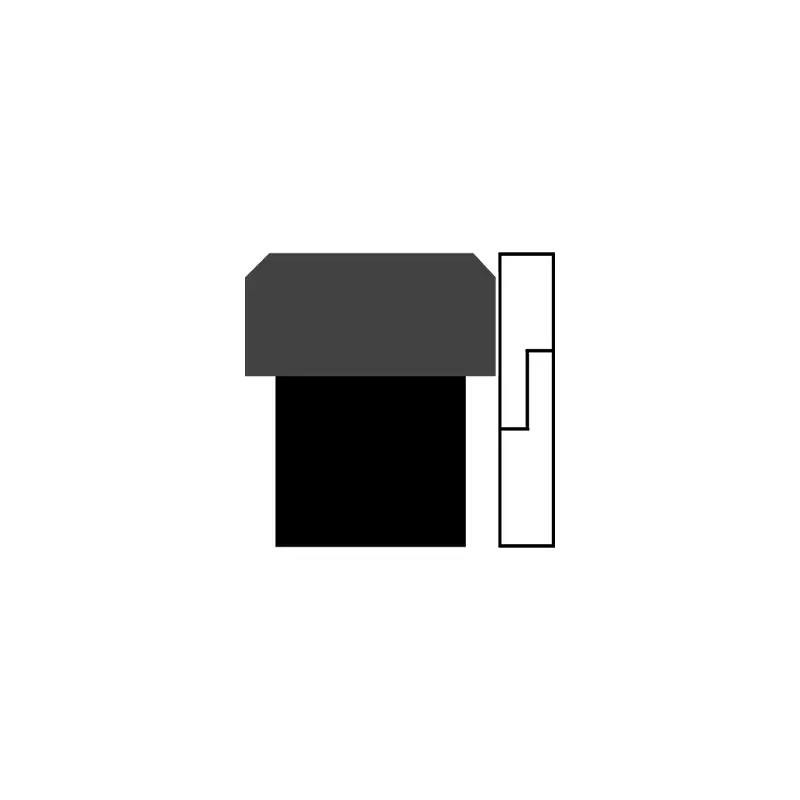

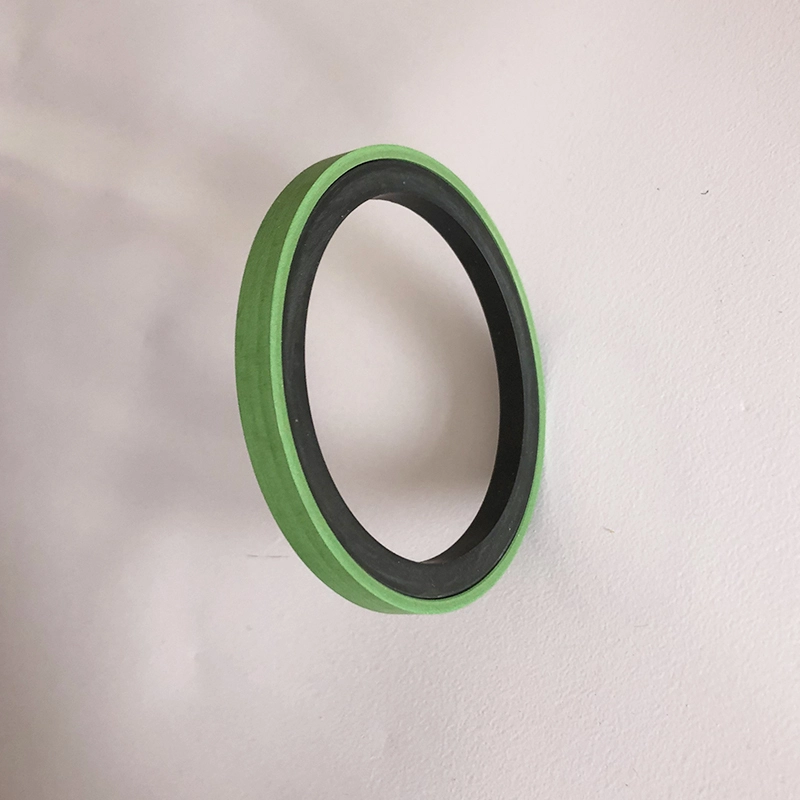

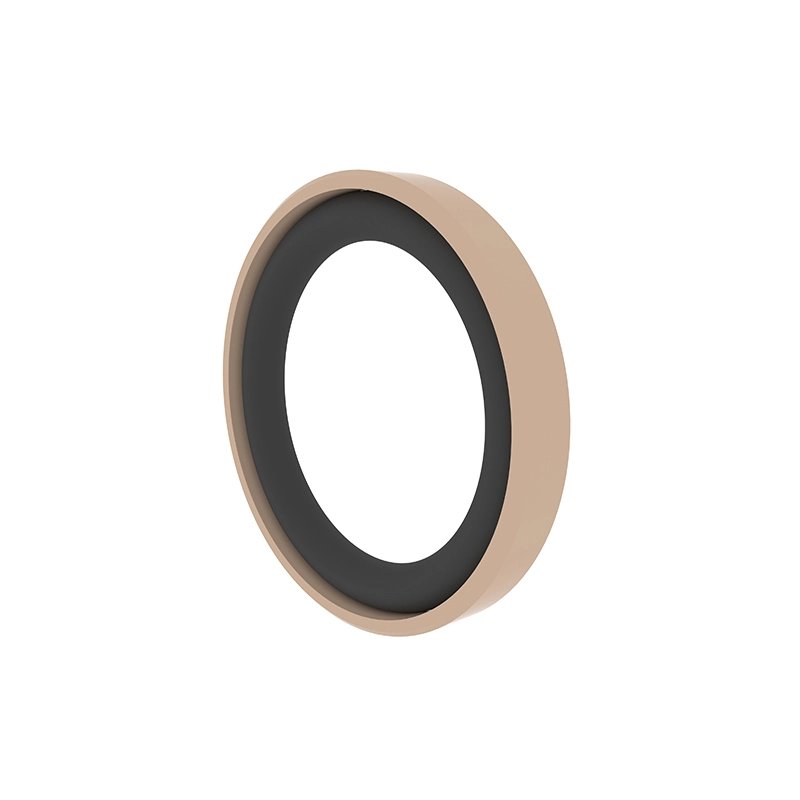

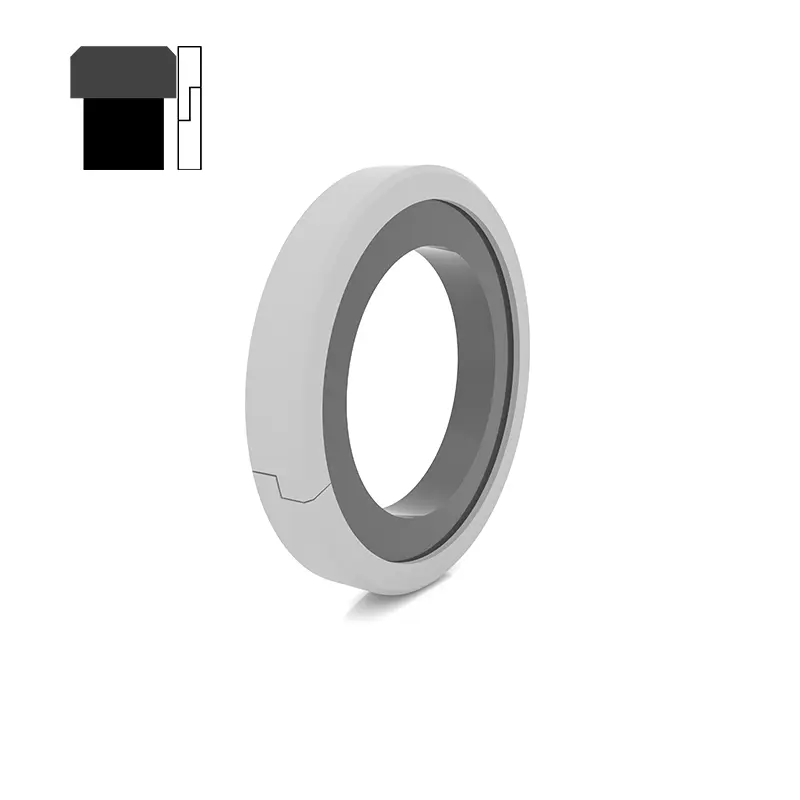

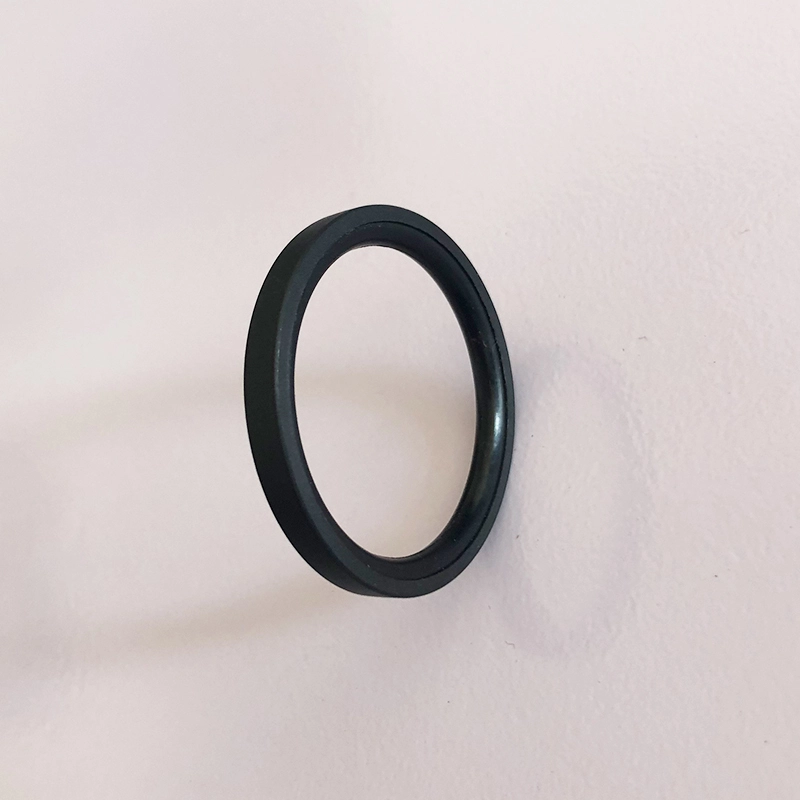

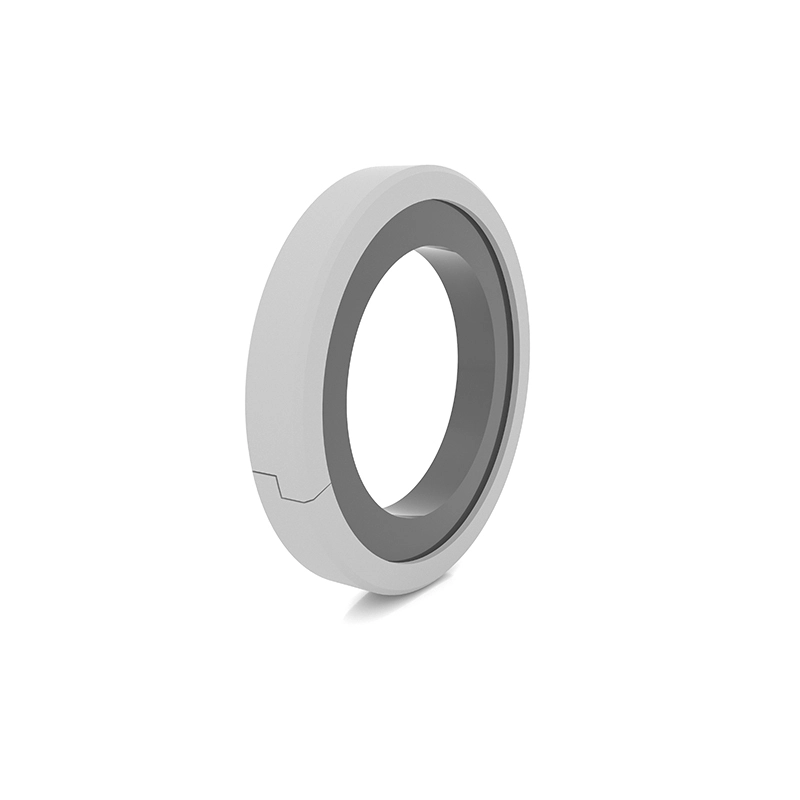

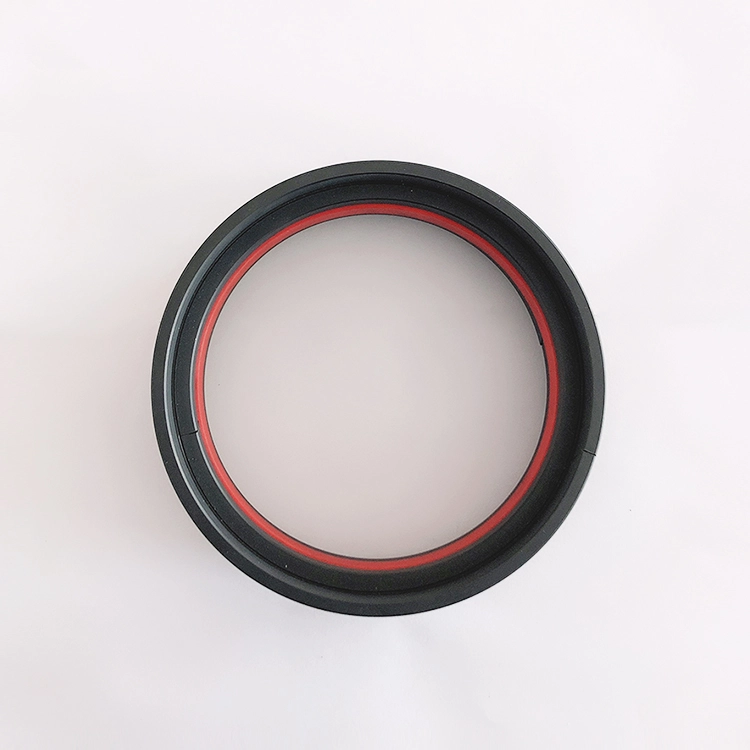

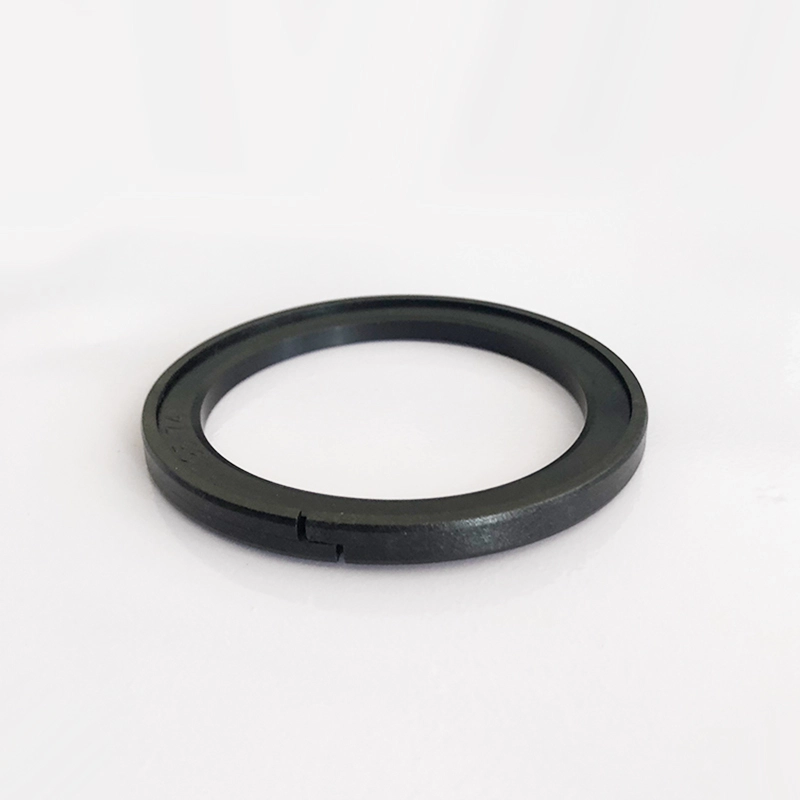

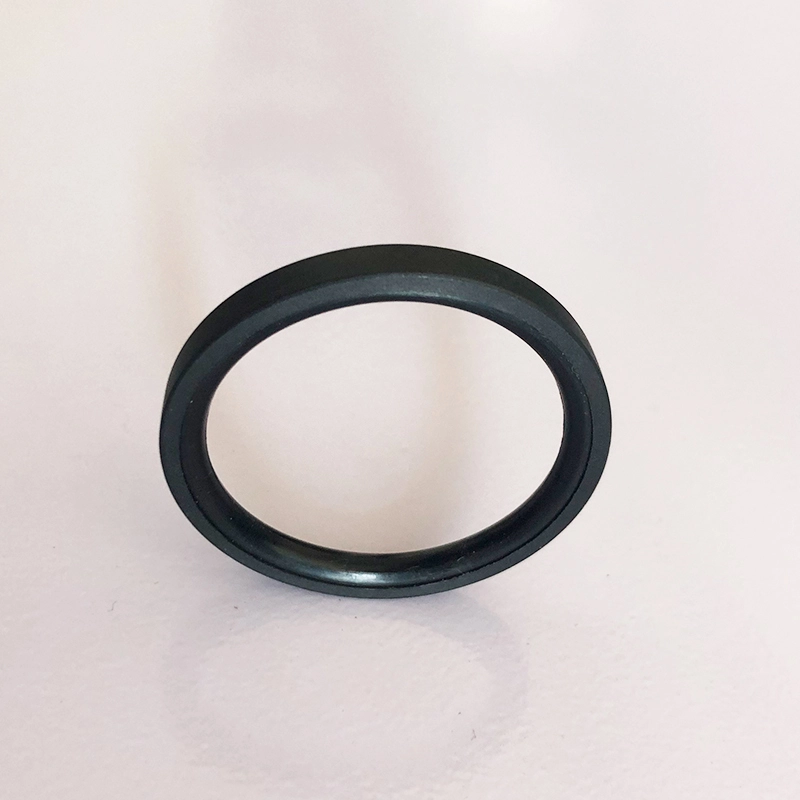

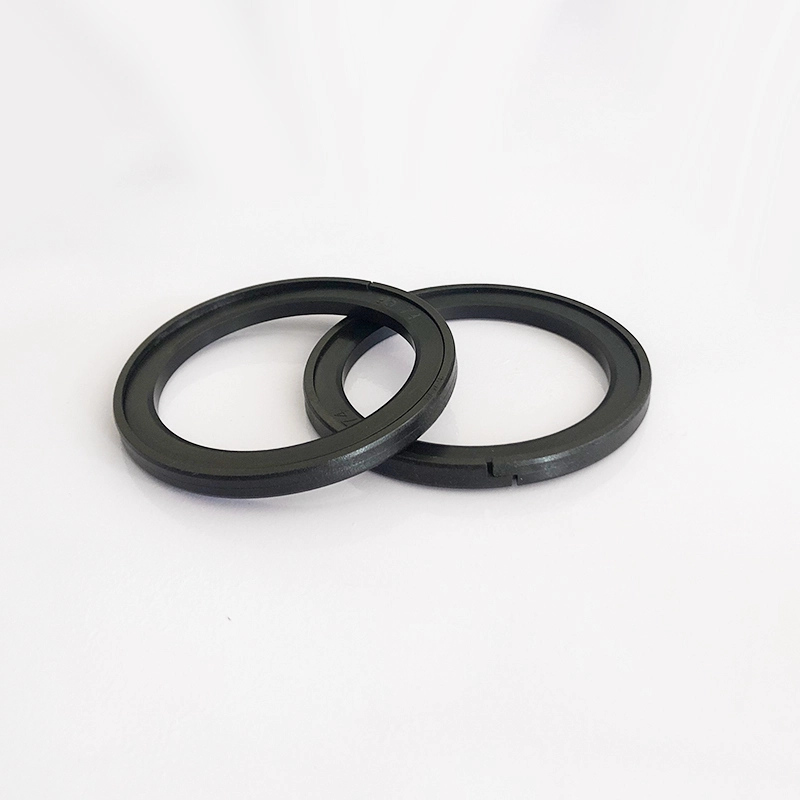

ठीक आहे थर्माप्लास्टिक ओपन सीलिंग रिंगने विशेष सामग्री बनविली आहे आणि आयताकृती रबर रिंग, जी हायड्रॉलिक रीफ्रोकेटिंग मोशन द्विभाषिक दबाव सीलिंगसाठी योग्य आहे. रबर रिंग रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पोशाखांची भरपाई करते. सीलिंग रिंग एक मुक्त रचना स्वीकारत असल्याने, ग्लायड रिंगला स्थापित करण्यासाठी विशेष साधने आवश्यक असलेल्या समस्येचे निराकरण केले जाते. वैशिष्ट्ये:
1. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, रेंगाळत नाही;
2. दबाव आणि कठोर परिस्थितीत अत्यंत उच्च दाब स्थिरता;
3. सोपी आणि सोयीस्कर स्थापना, असेंब्लीची कोणतीही साधने आवश्यक नाहीत;
4. पाण्यासारख्या लो-व्हिस्कोसिटी मीडियावर शिक्कामोर्तब करण्यासाठी वापरले जाऊ शकते;
.

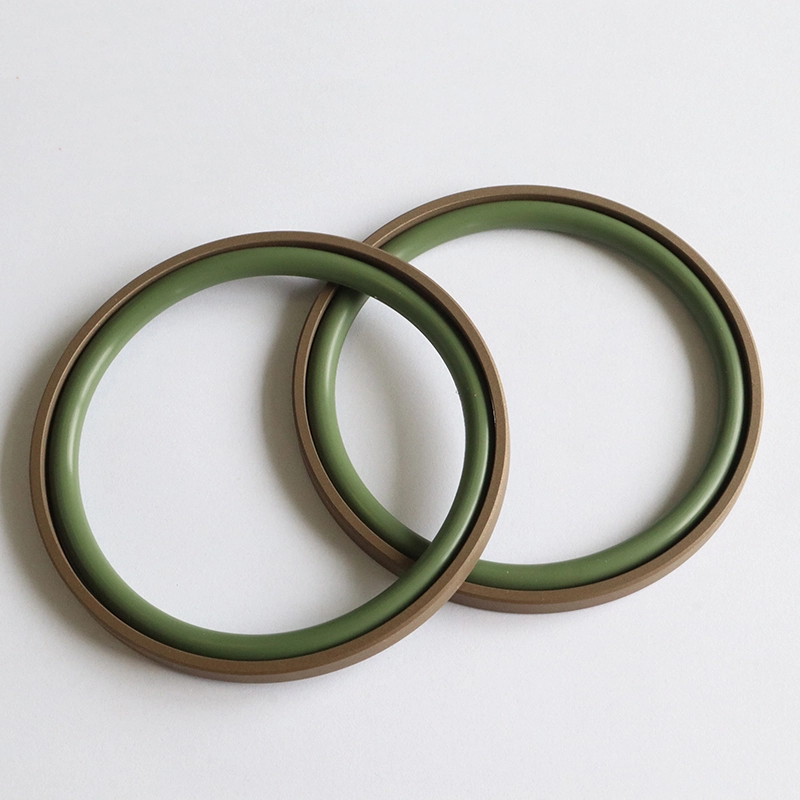

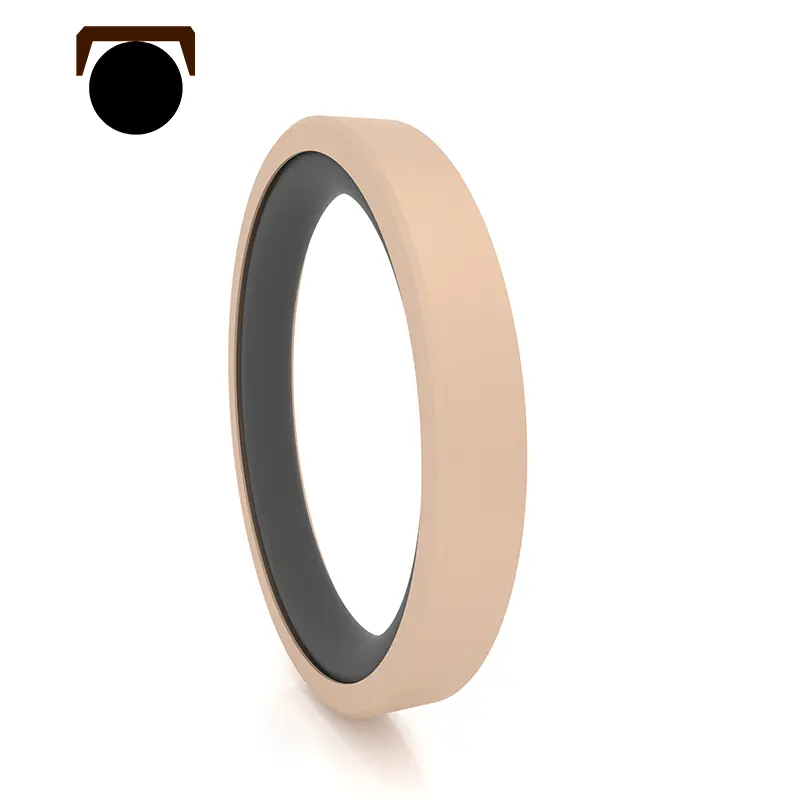

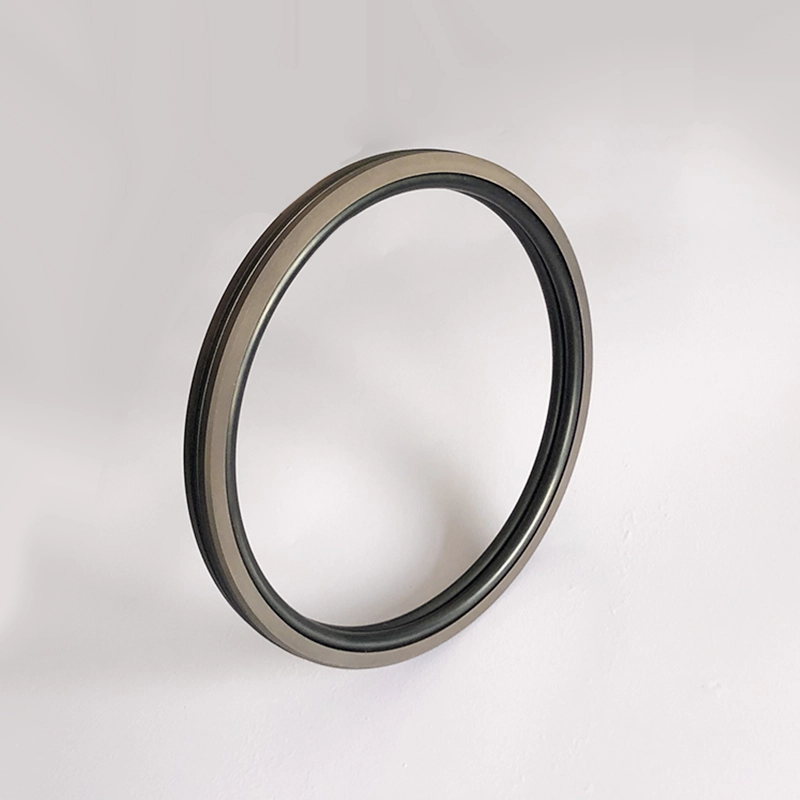

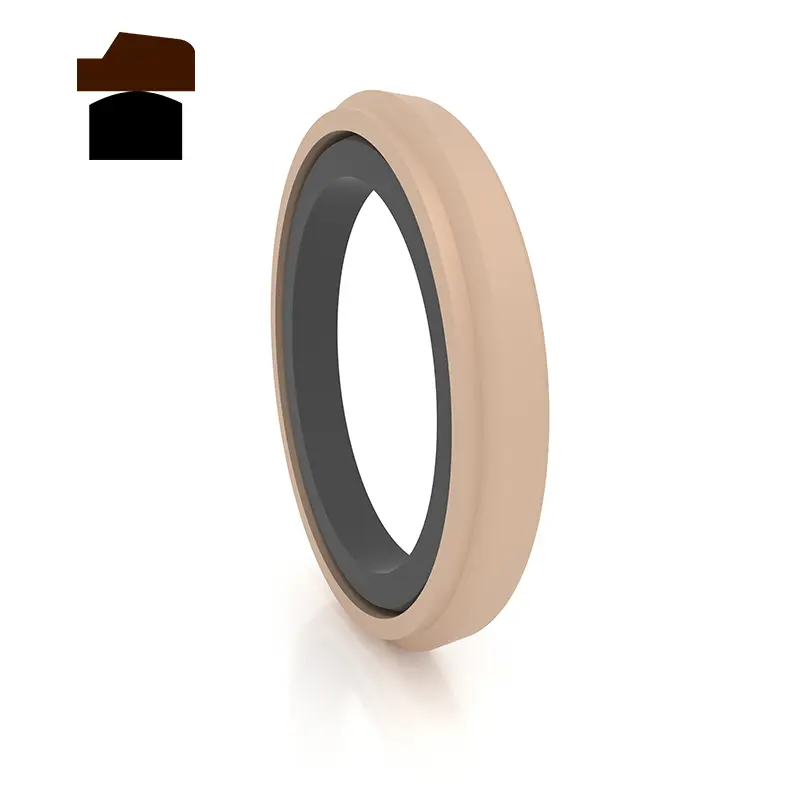

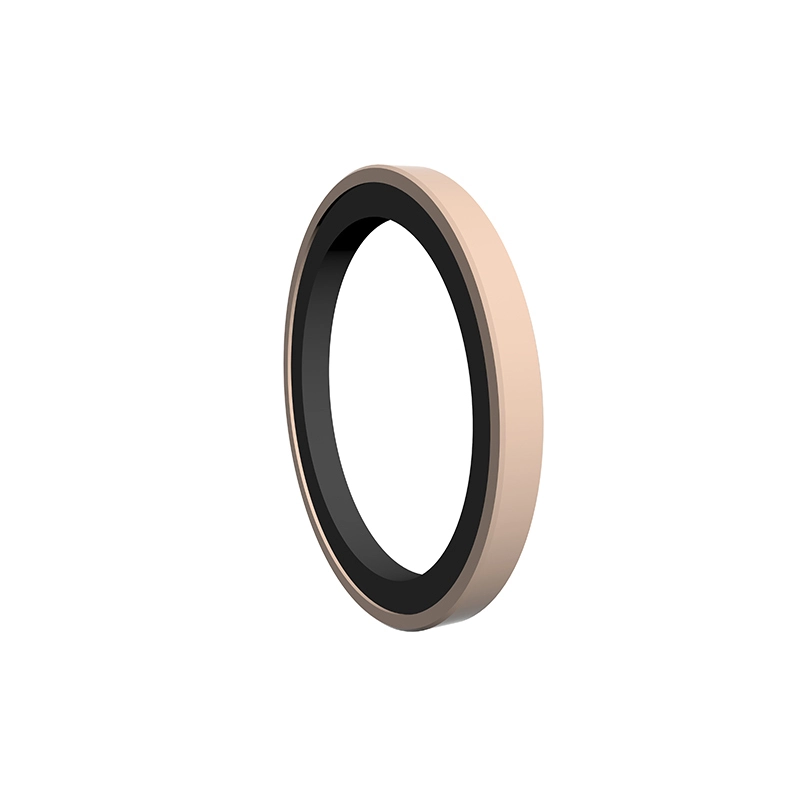

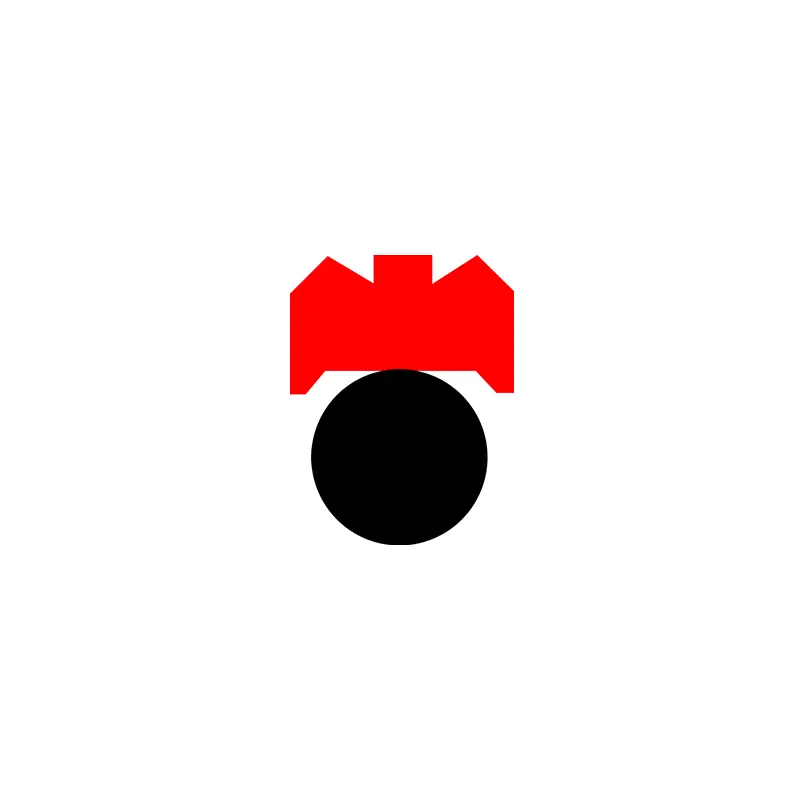

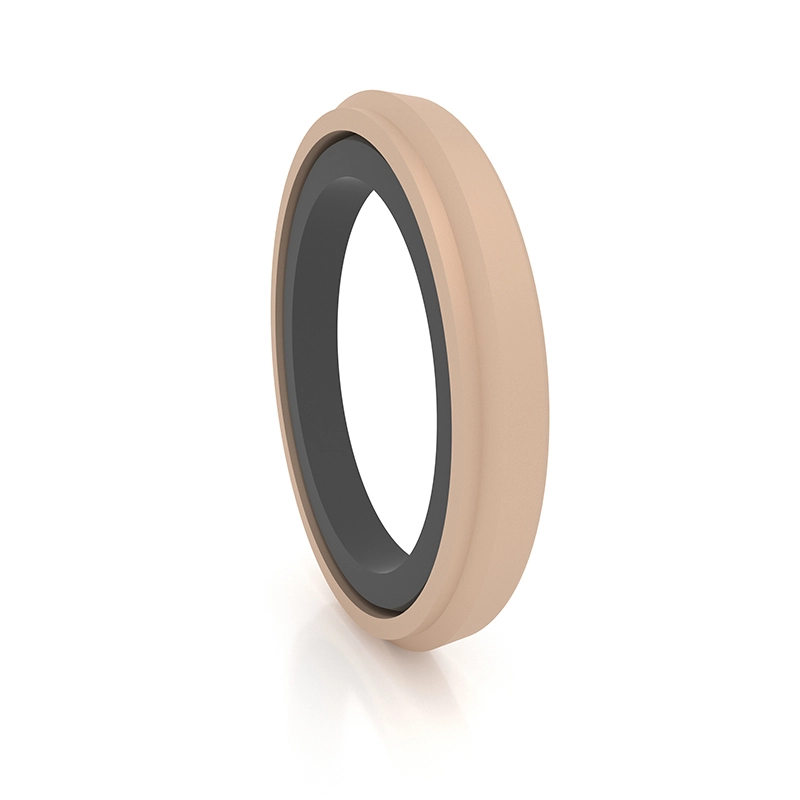

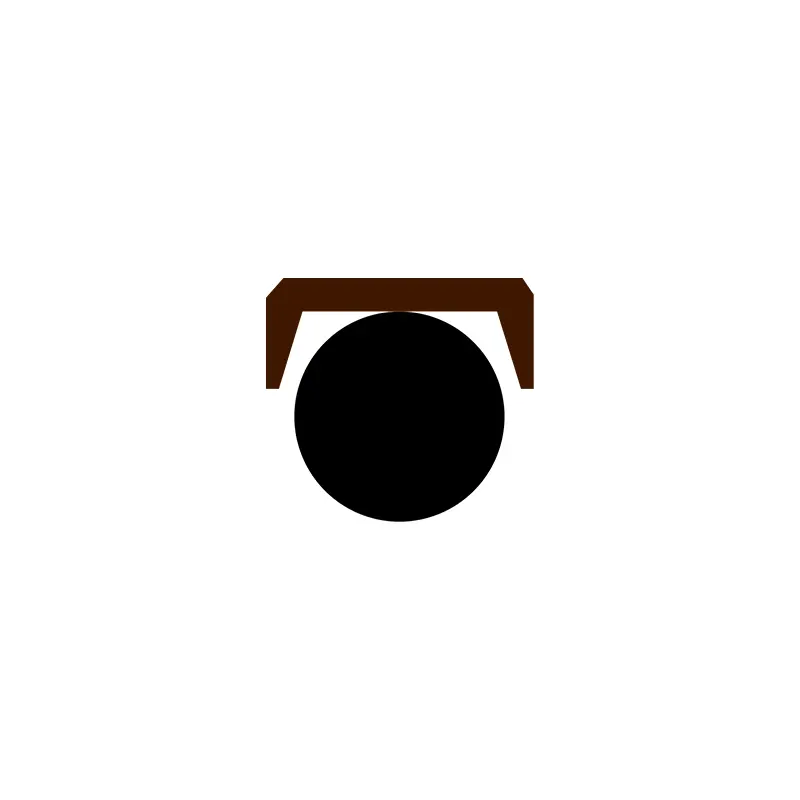

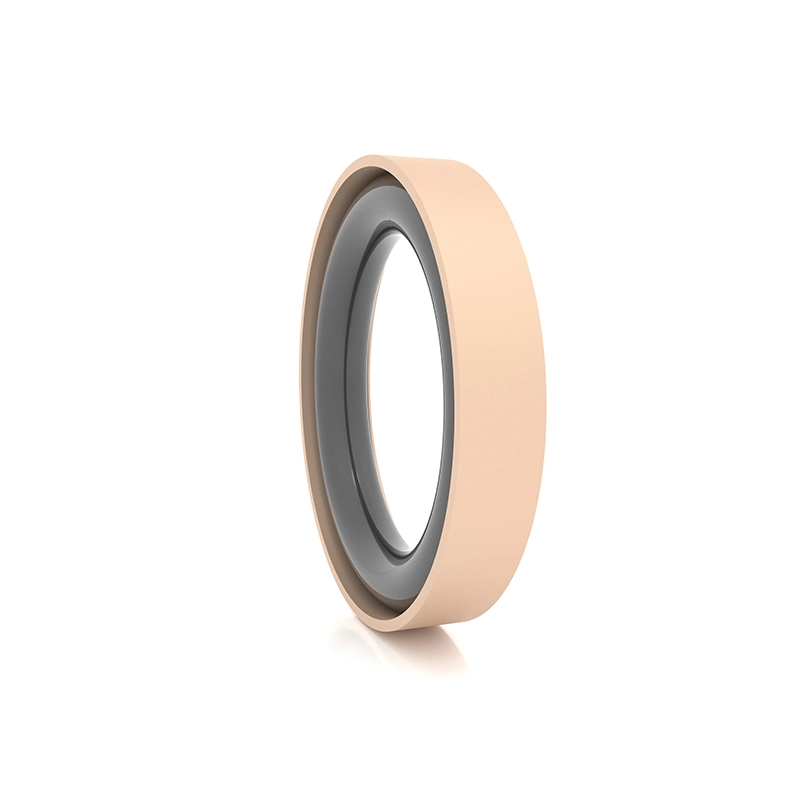

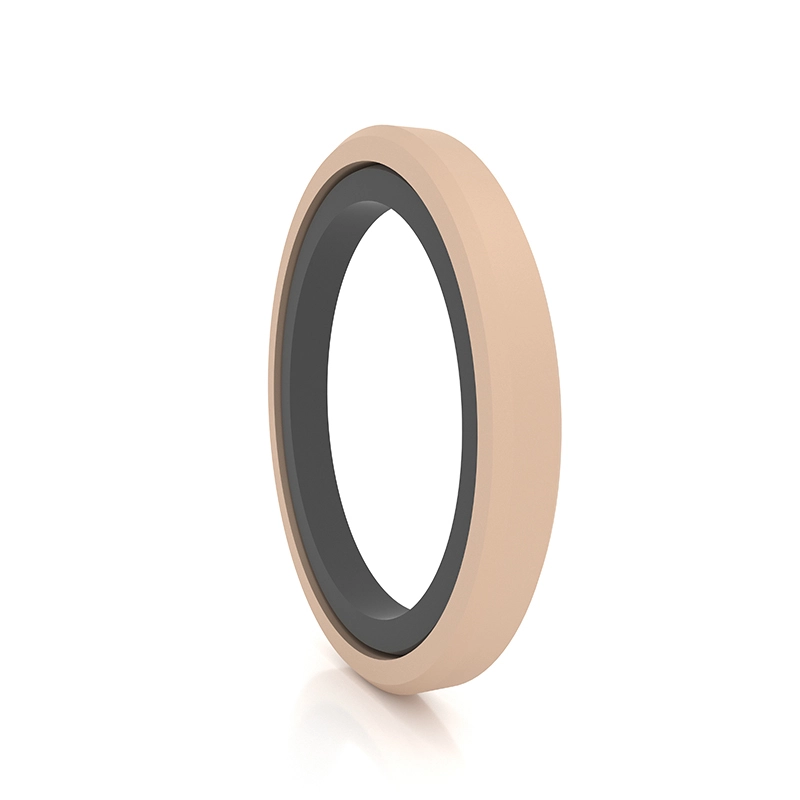

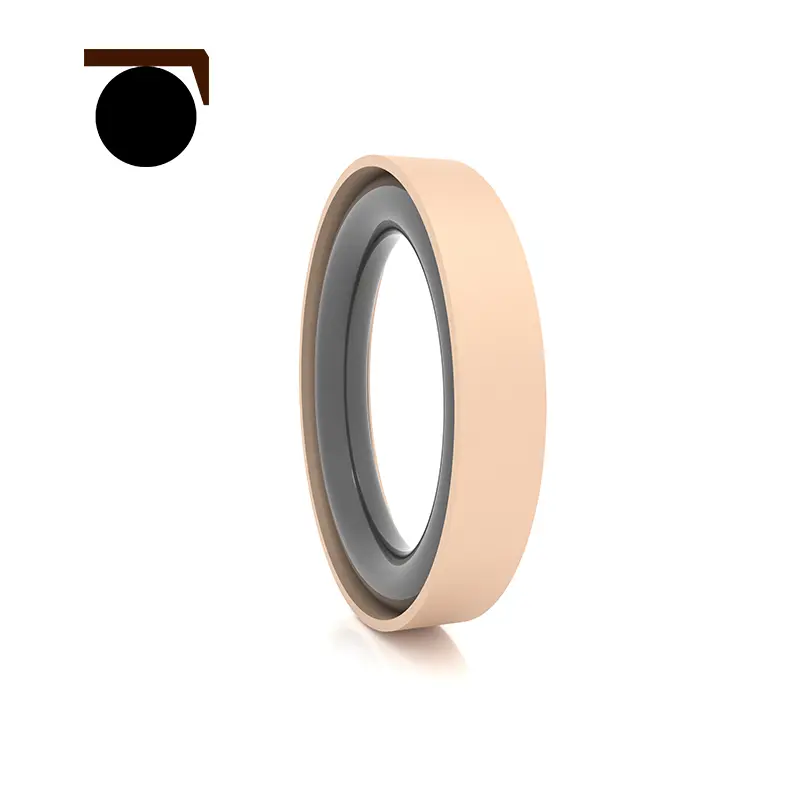

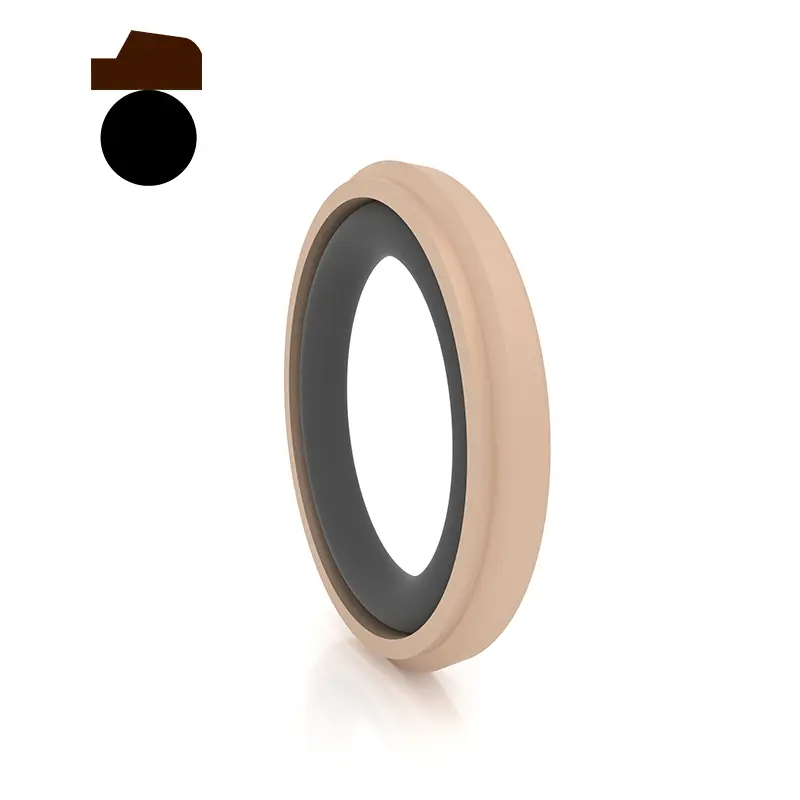

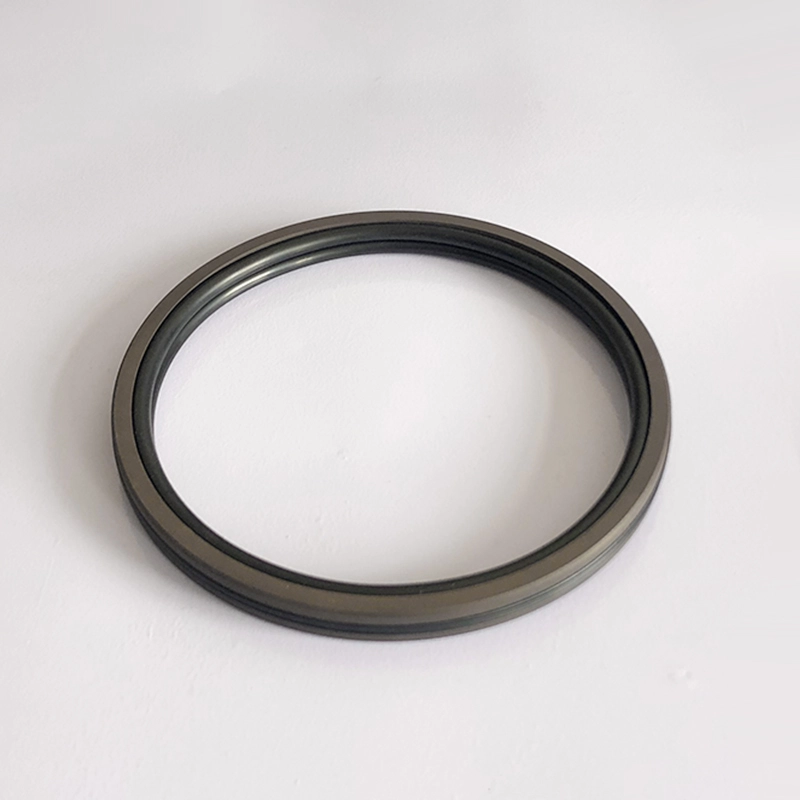

आरसी 63 एक पीटीएफई कॅप-आकाराच्या सीलिंग रिंग आणि ओ-आकाराच्या रबर रिंगसह बनलेला आहे, जो हायड्रॉलिक आणि वायवीय परस्पर क्रियाशील मोशन द्विभाषिक दबाव सीलिंगसाठी योग्य आहे. ओ-आकाराची अंगठी रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पोशाखांची भरपाई करते. सीलिंग रिंग पातळ लिप डिझाइनचा अवलंब करीत असल्याने, पाठपुरावा भरपाई क्षमता चांगली आहे, म्हणून सीलिंगची कार्यक्षमता चांगली आहे आणि जीबी 12350 रिंग ग्रूव्हमध्ये ती स्थापित केली जाऊ शकते. 30 मिमीपेक्षा कमी सिलेंडर व्यासांसाठी स्प्लिट (ओपन) ग्रूव्ह्स वापरल्या पाहिजेत. वैशिष्ट्ये:
1. हे हायड्रॉलिक आणि वायवीय दोन्हीसाठी वापरले जाऊ शकते आणि द्विदिशात्मक दबाव सीलिंगसाठी वापरले जाऊ शकते;
2. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण, रेंगाळलेले नाही;
3. दीर्घ आयुष्य, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
लहान स्ट्रक्चरल स्पेस, सोपी स्थापना आणि देखभाल;

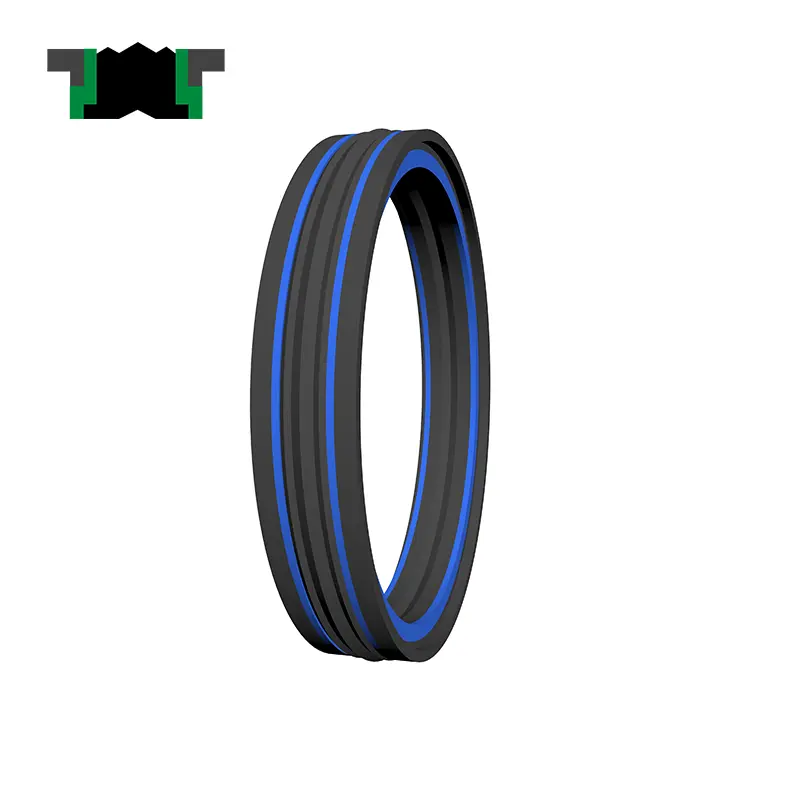

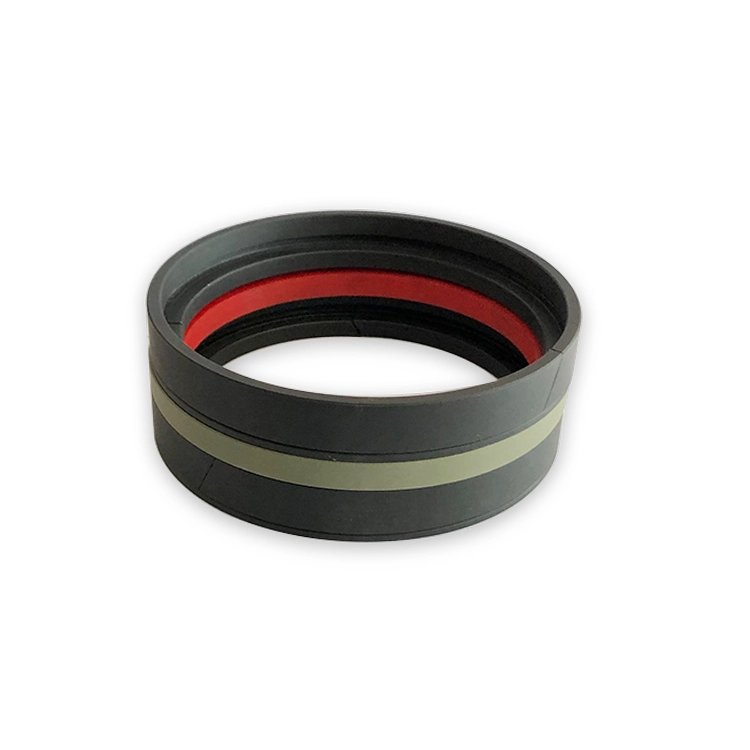

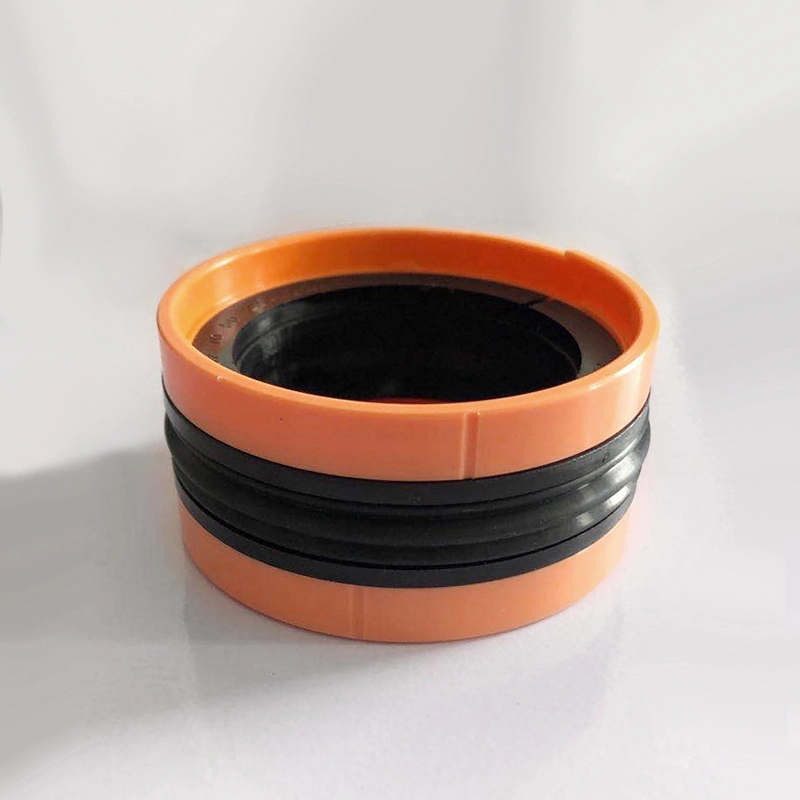

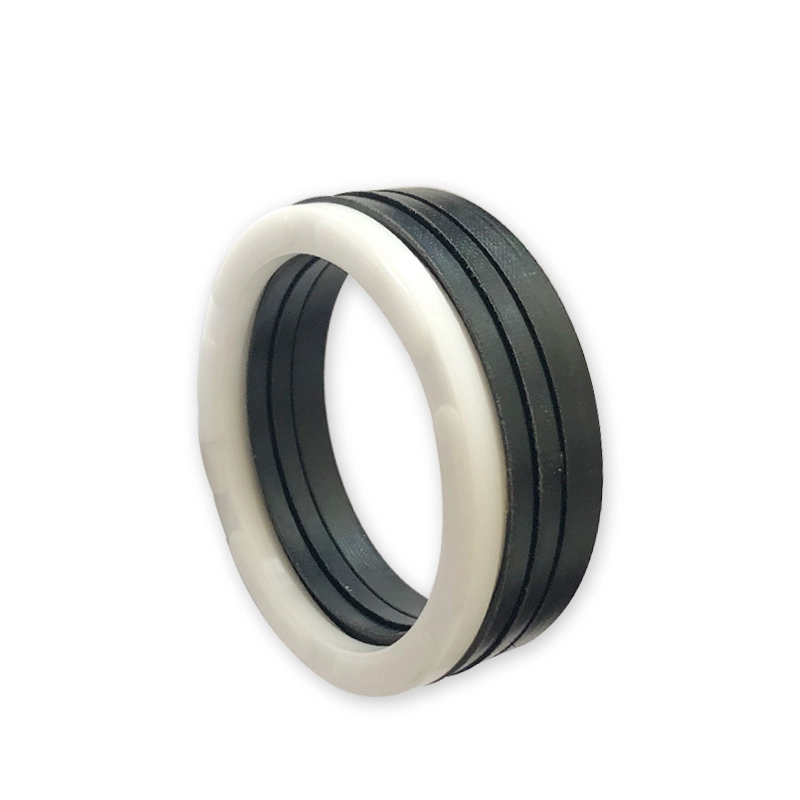

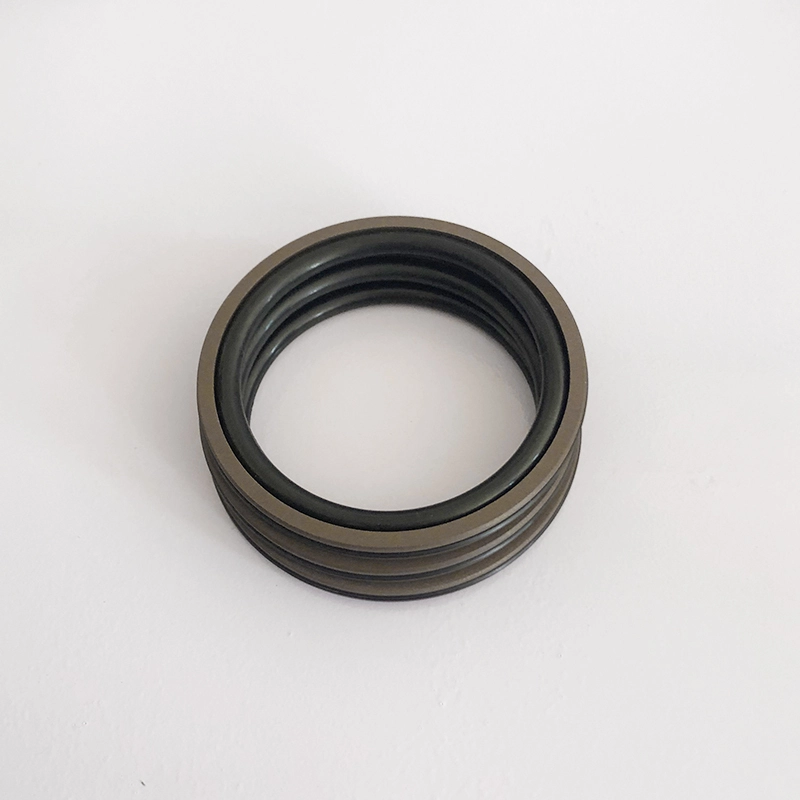

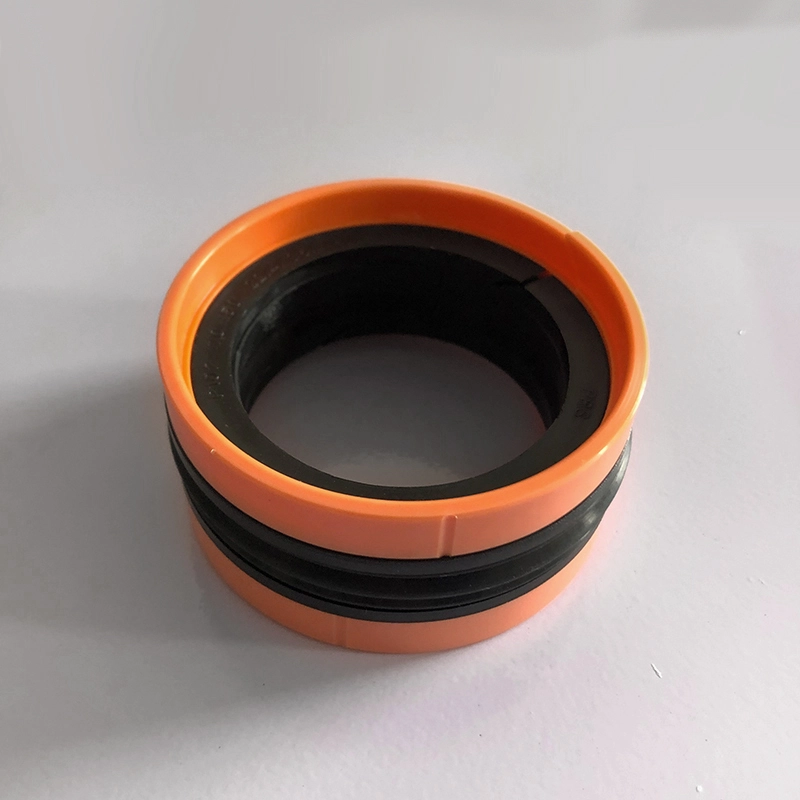

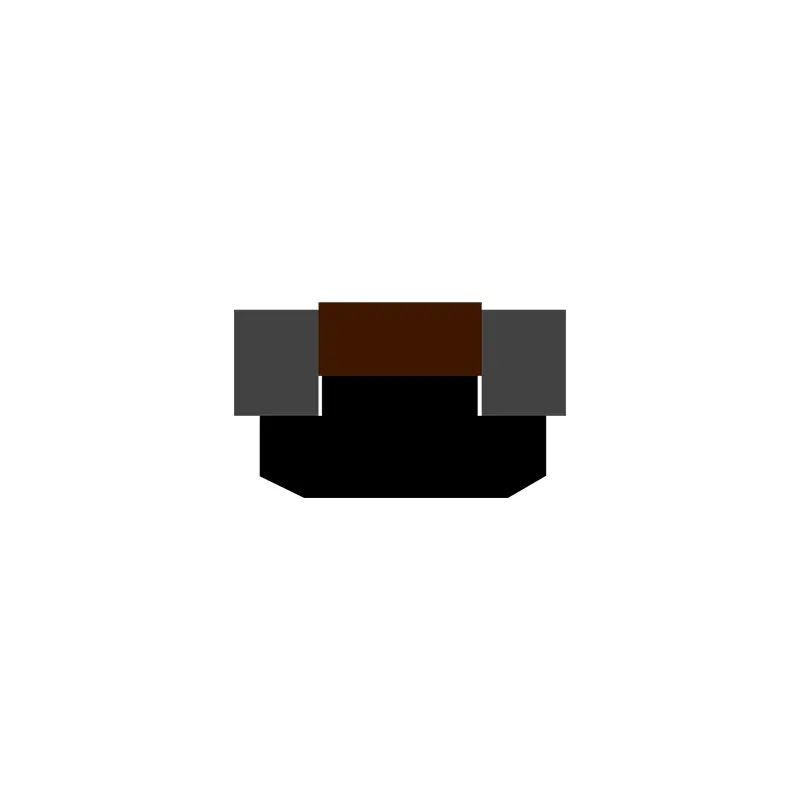

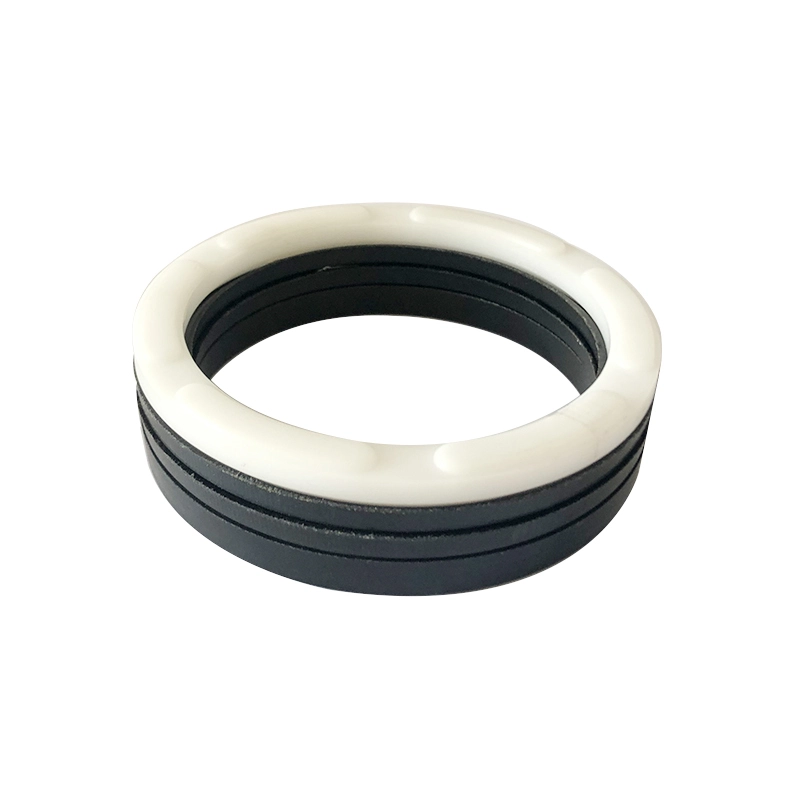

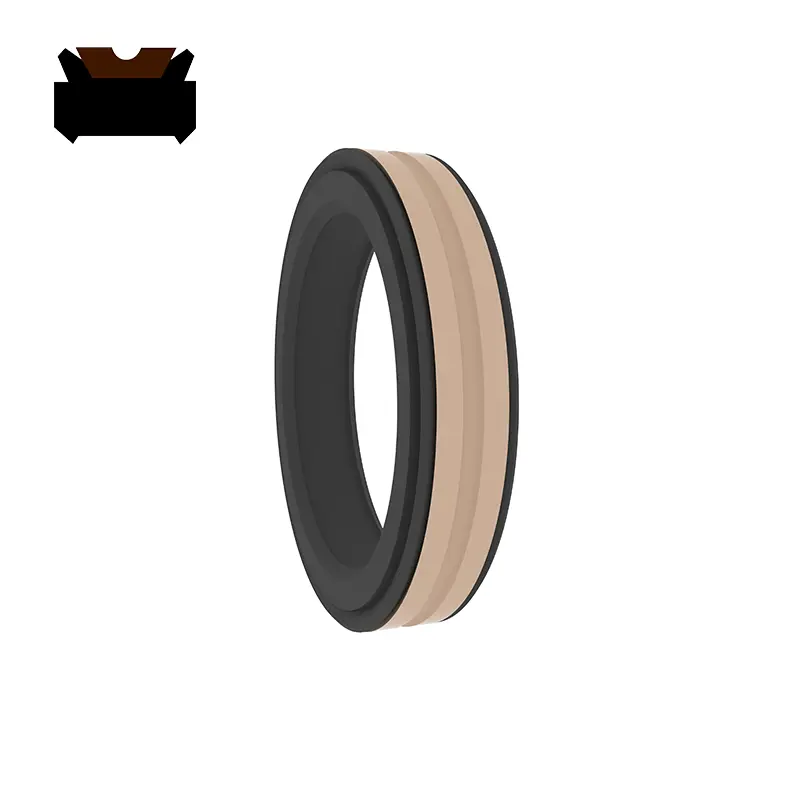

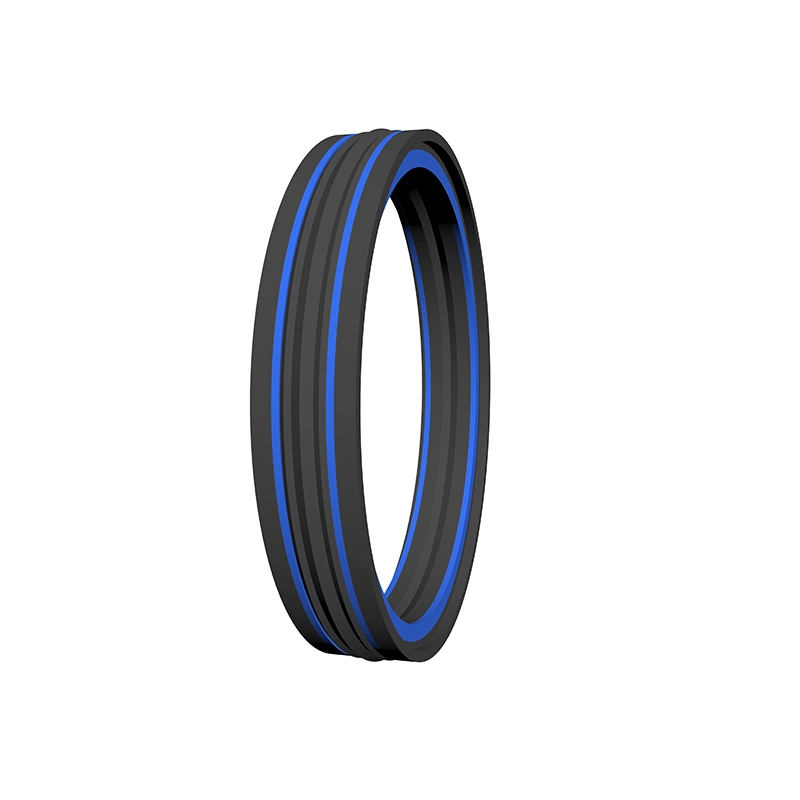

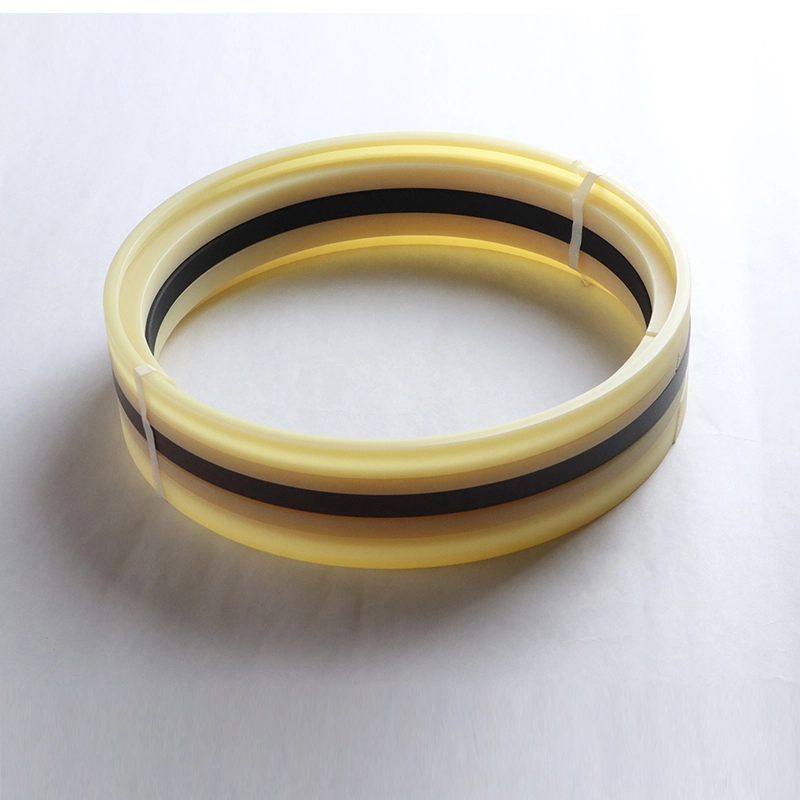

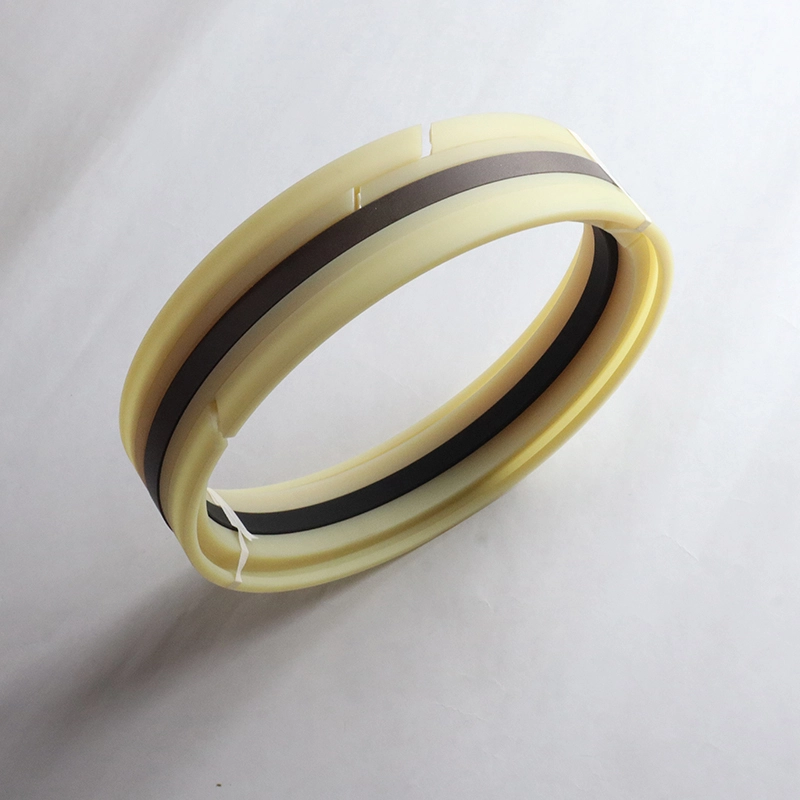

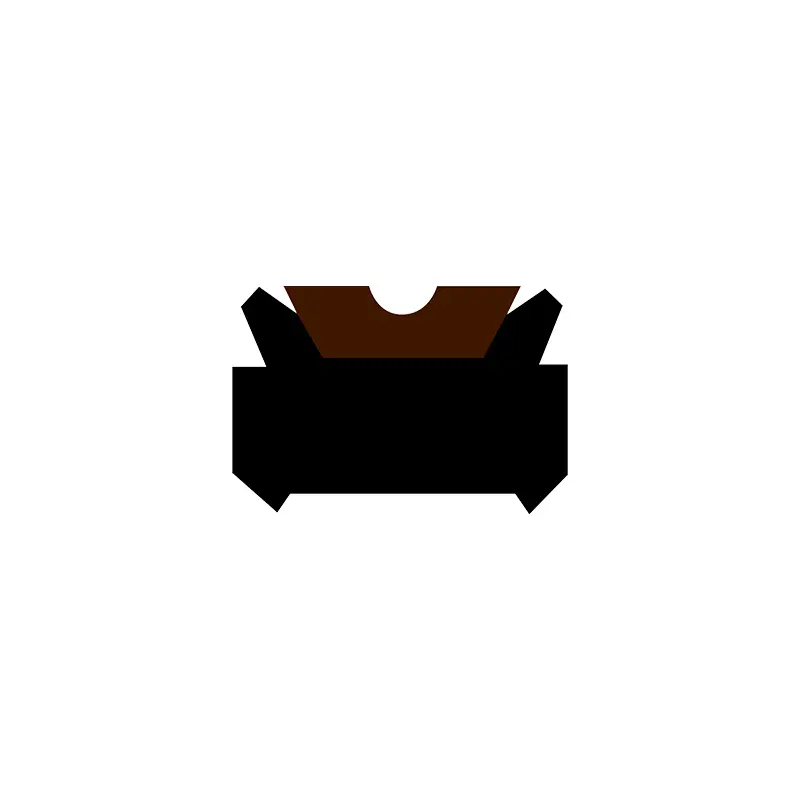

केडीएएस, टीपीएम (स्पेशल शेप) ही पाच-संयोजन कॉम्प्रेशन पिस्टन सील असेंब्ली आहे ज्यात रबर सीलिंग घटक, दोन टिकवून ठेवणारे रिंग्ज आणि दोन मार्गदर्शक रिंग्ज आहेत. द्विदिशात्मक दबाव पिस्टन सीलिंगसाठी योग्य. वैशिष्ट्ये:
1. चांगले सीलिंग, उच्च विश्वसनीयता, कॉम्पॅक्ट स्ट्रक्चर;
2. रेडियल गॅपमध्ये पिळले जाणार नाही;
3. सोपी स्थापना, अविभाज्य पिस्टन स्थापना;
एनबीआर सीलिंग घटकाचा विशेष भौमितिक आकार स्थापनेदरम्यान खोबणीत फिरण्यापासून प्रतिबंधित करतो.

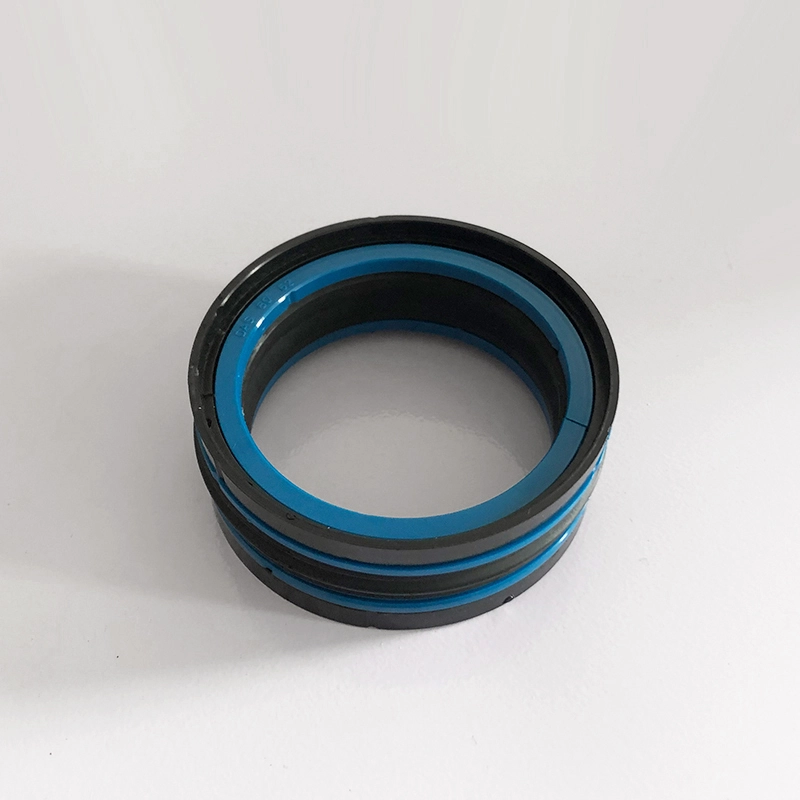

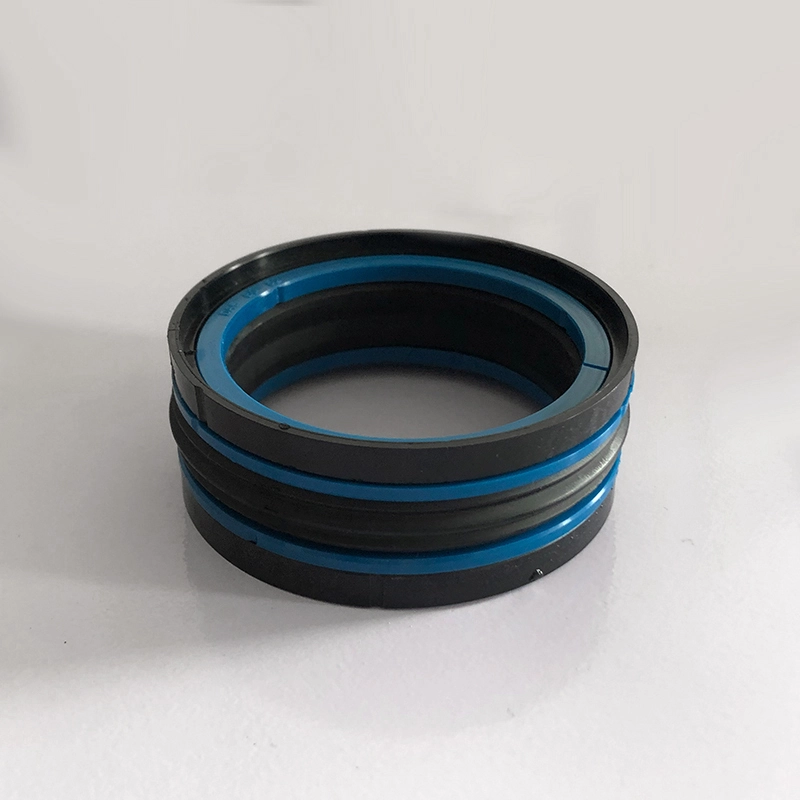

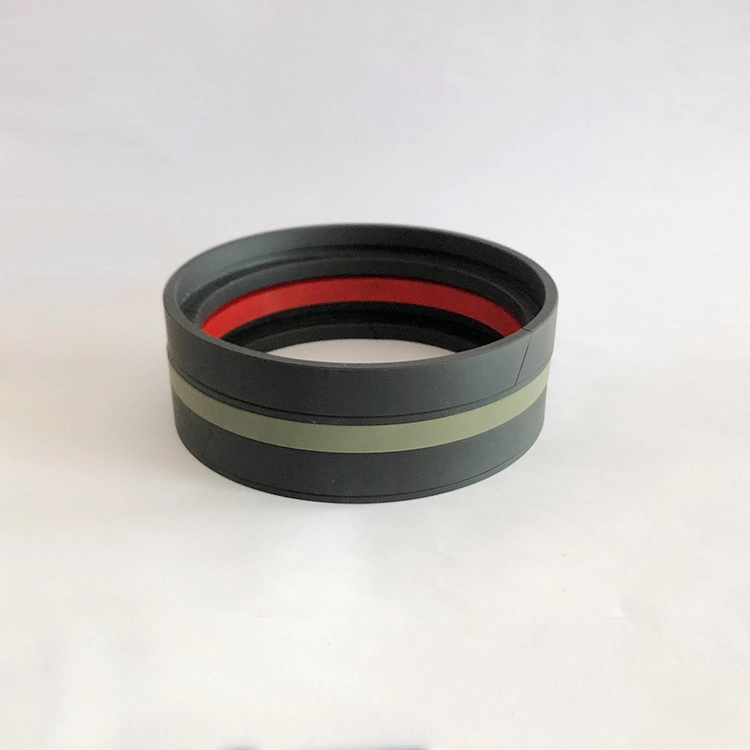

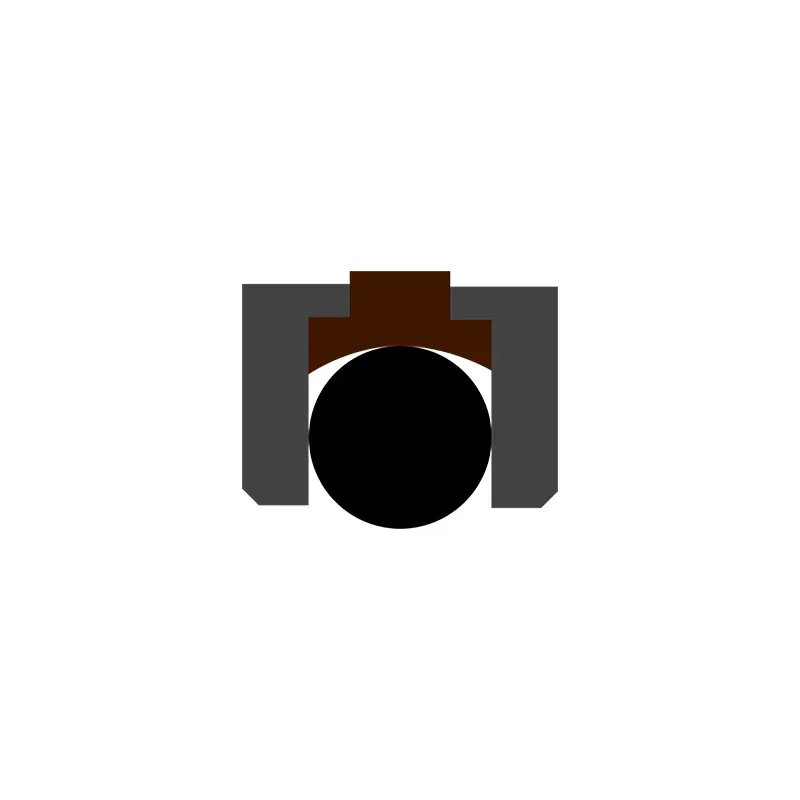

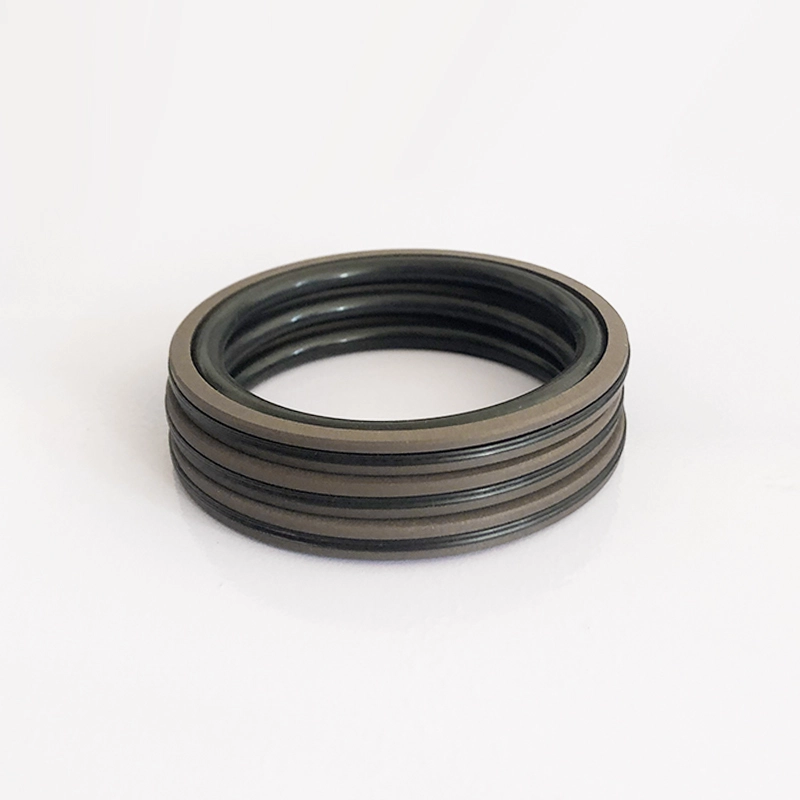

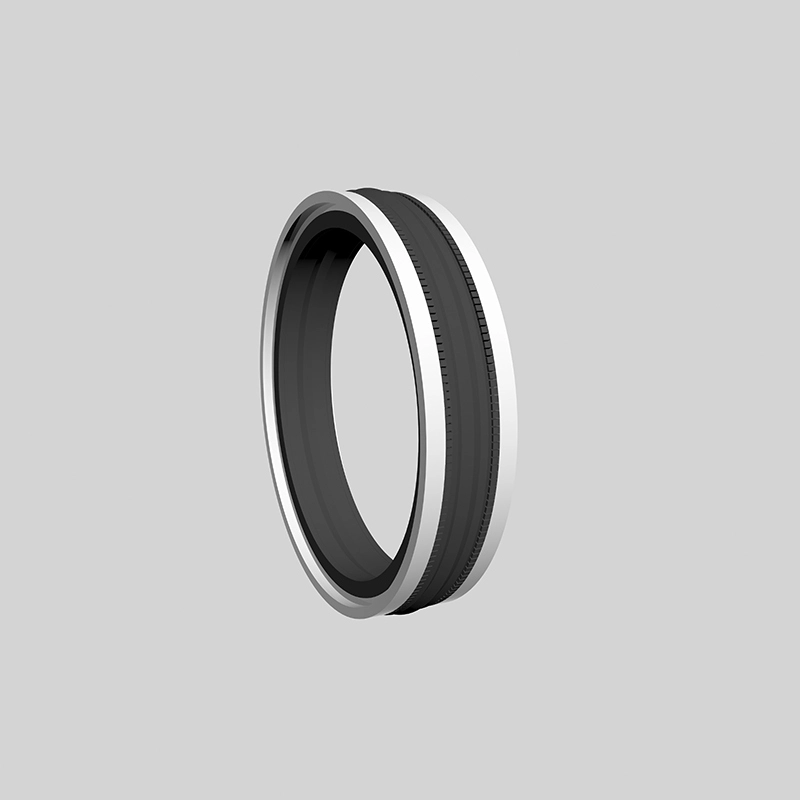

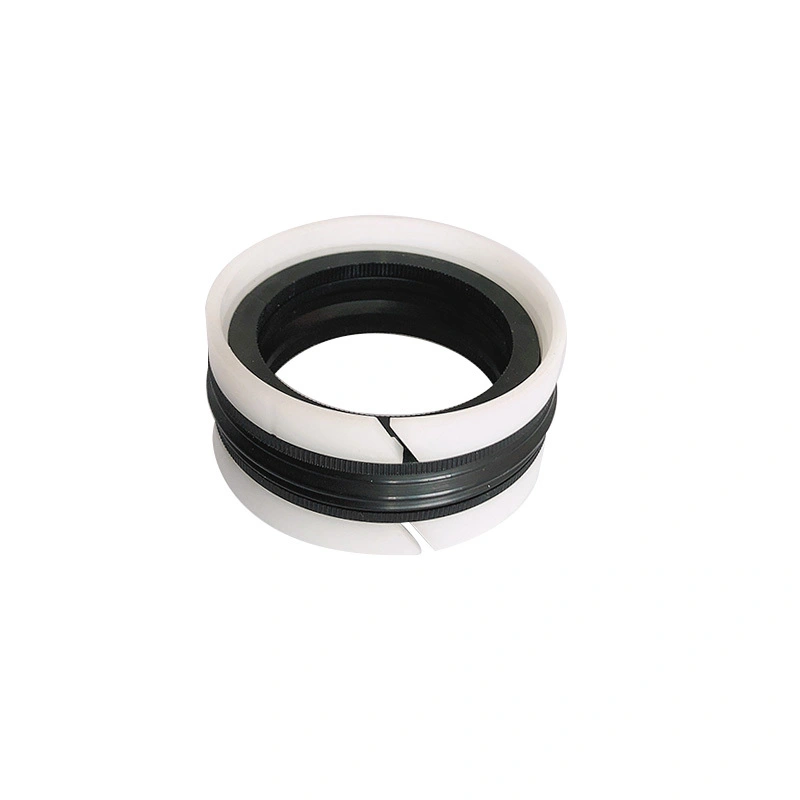

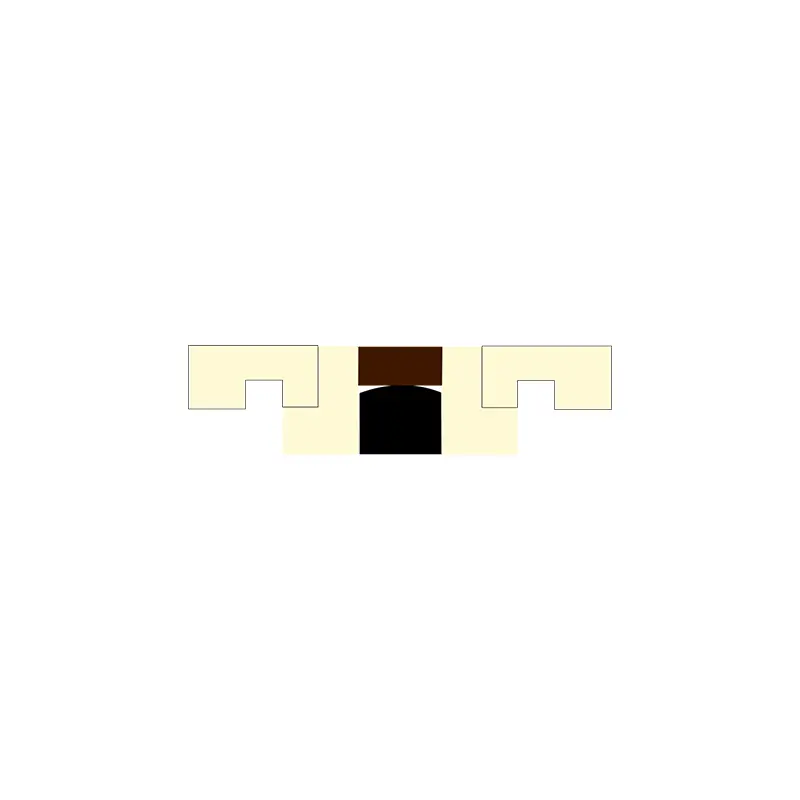

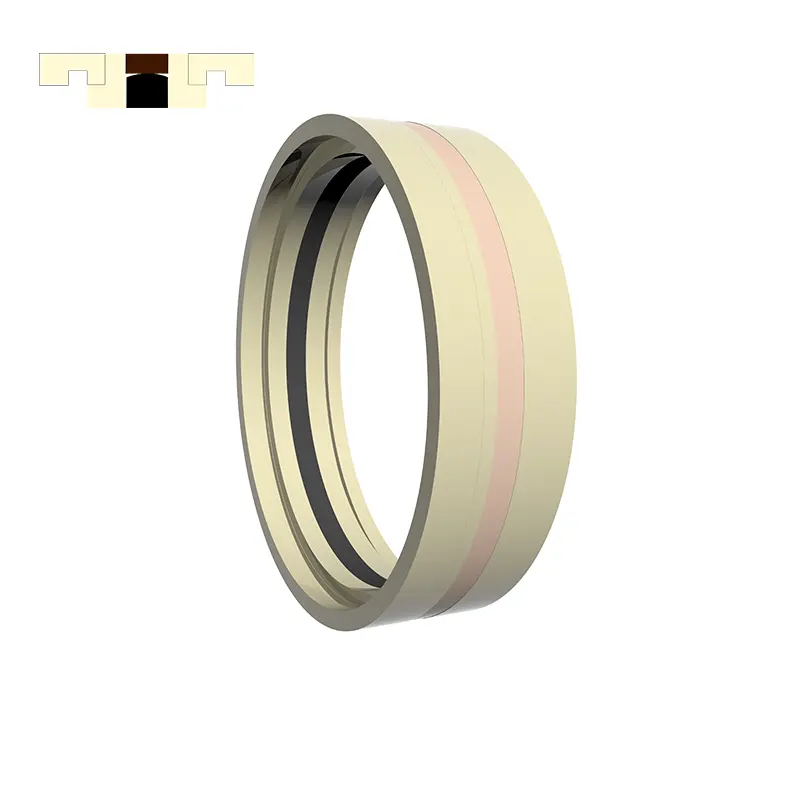

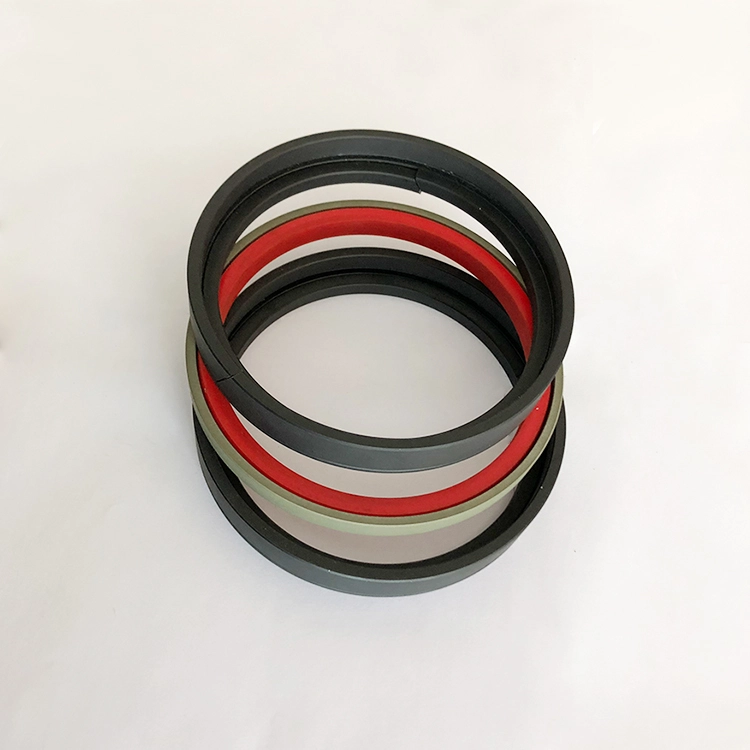

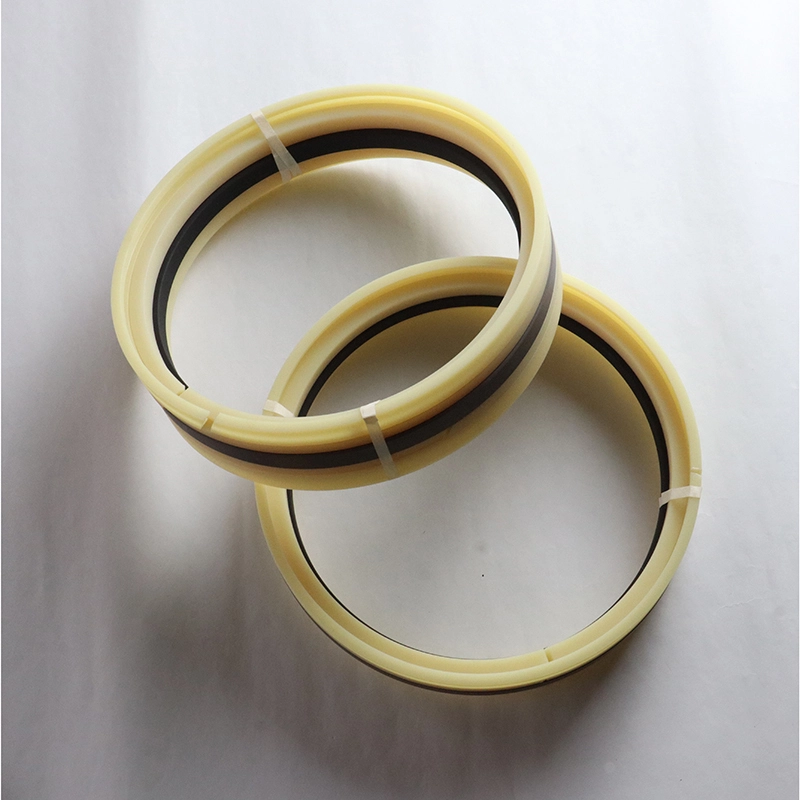

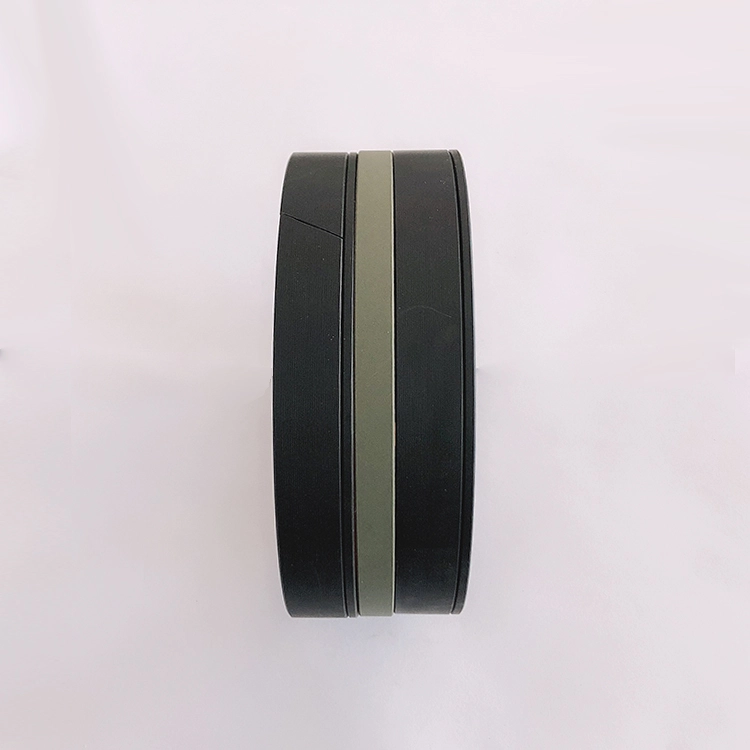

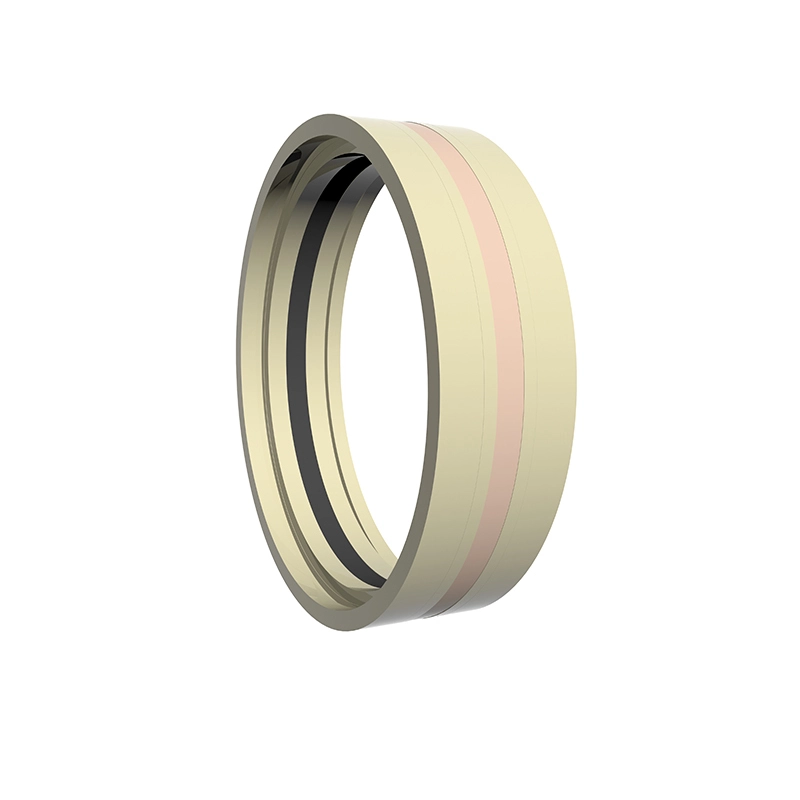

जीडीकेकेमध्ये दोन मार्गदर्शक रिंग्ज, दोन टिकवून ठेवणारे रिंग्ज, एक लवचिक रबर रिंग आणि सीलिंग रिंग असते. मार्गदर्शक रिंग स्थिती आणि मार्गदर्शक भूमिका बजावते. टिकवून ठेवणारी रिंग एक सहाय्यक आणि स्थितीची भूमिका बजावते, लवचिक रबर रिंग लवचिक शक्ती प्रदान करते आणि सीलिंग रिंगच्या नुकसानाची भरपाई करते. सीलिंग रिंग ऑइल सिलिंडरच्या आतील छिद्रात सीलिंग प्रभाव तयार करण्यासाठी सहकार्य करते, जे तेल सिलेंडर पिस्टनच्या द्विदिश दाब सीलिंगसाठी योग्य आहे. कठोर कामकाजाच्या परिस्थितीतही त्याचा चांगला सीलिंग प्रभाव आहे. वैशिष्ट्ये:
1. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण, रेंगाळलेले नाही;
2. दबाव आणि कठोर परिस्थितीत अत्यंत उच्च दाब स्थिरता;
3. उच्च जीवन, खराब वंगण परिस्थितीत सील करण्यासाठी वापरले जाऊ शकते;
4. पाण्यासारख्या लो-व्हिस्कोसिटी मीडियावर शिक्कामोर्तब करण्यासाठी वापरले जाऊ शकते;
उत्कृष्ट उच्च आणि लो प्रेशर सीलिंग कामगिरी.

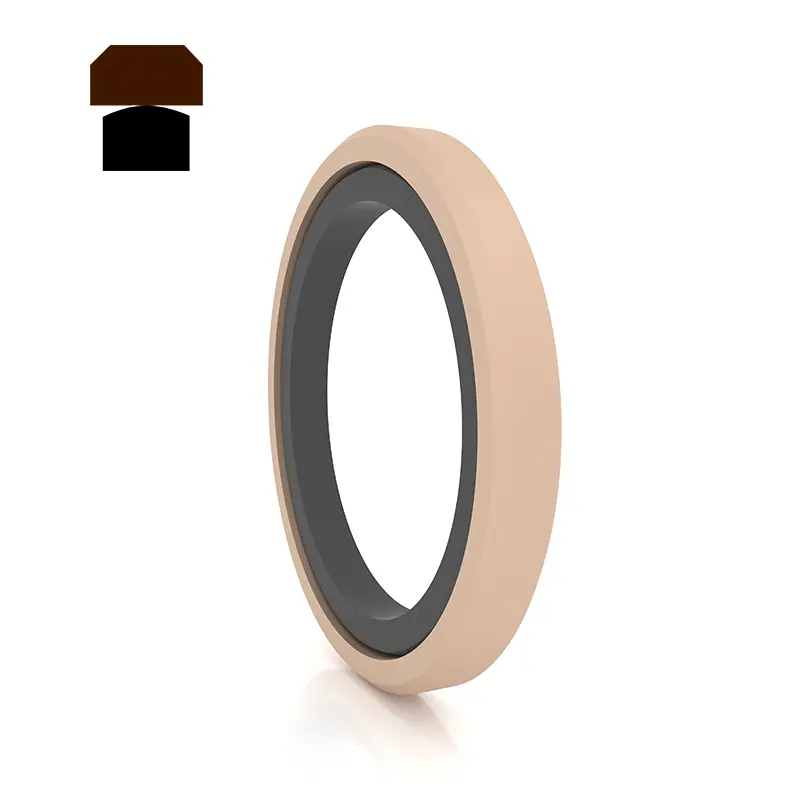

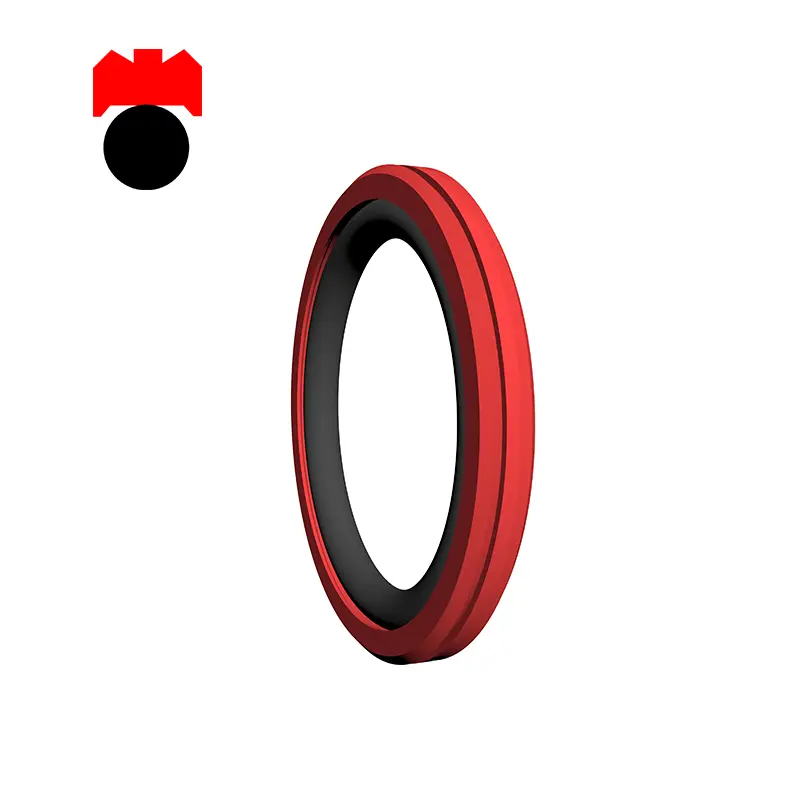

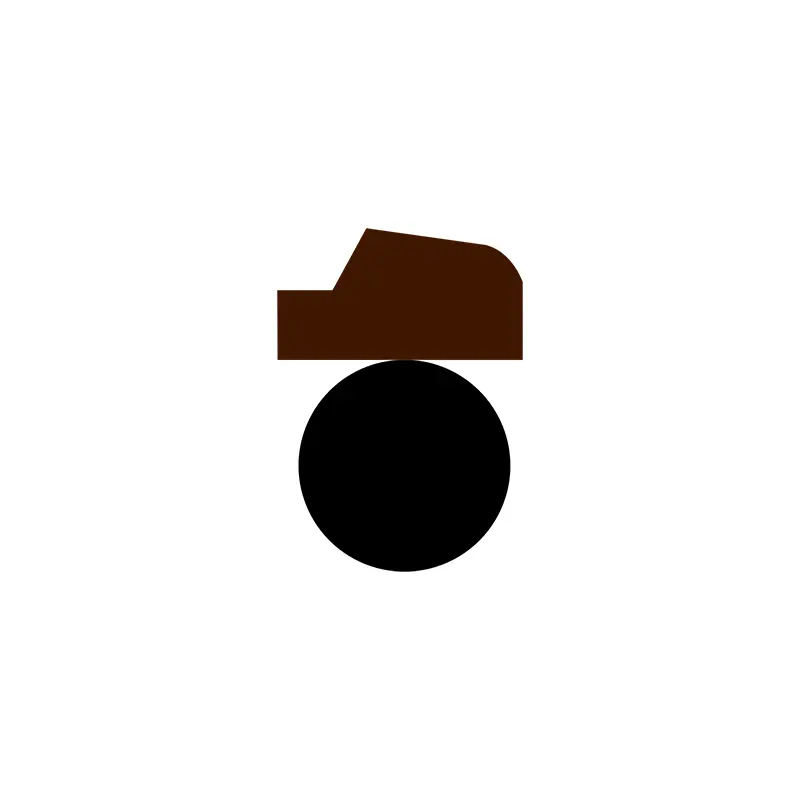

आरसी 64 एक पीटीएफई त्रिकोणी सीलिंग रिंग आणि ओ-रिंग रबर रिंगसह बनलेला आहे, जो हायड्रॉलिक आणि वायवीय रीफ्रोकेटिंग मोशन वन-वे प्रेशर सीलिंगसाठी योग्य आहे. ओ-रिंग रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पोशाखांची भरपाई करते. सीलिंग रिंग पातळ ओठांची रचना स्वीकारत असल्याने, पाठपुरावा भरपाई क्षमता अधिक चांगली आहे, म्हणून सीलिंग कामगिरी चांगली आहे. 30 मिमीपेक्षा कमी सिलेंडर व्यासांसाठी स्प्लिट (ओपन) खोबणी वापरली पाहिजे. वैशिष्ट्ये:
1. हे हायड्रॉलिक आणि वायवीय दोन्हीसाठी वापरले जाऊ शकते;
2. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण, रेंगाळलेले नाही;
3. दीर्घ आयुष्य, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
लहान स्ट्रक्चरल स्पेस, सोपी स्थापना आणि देखभाल;

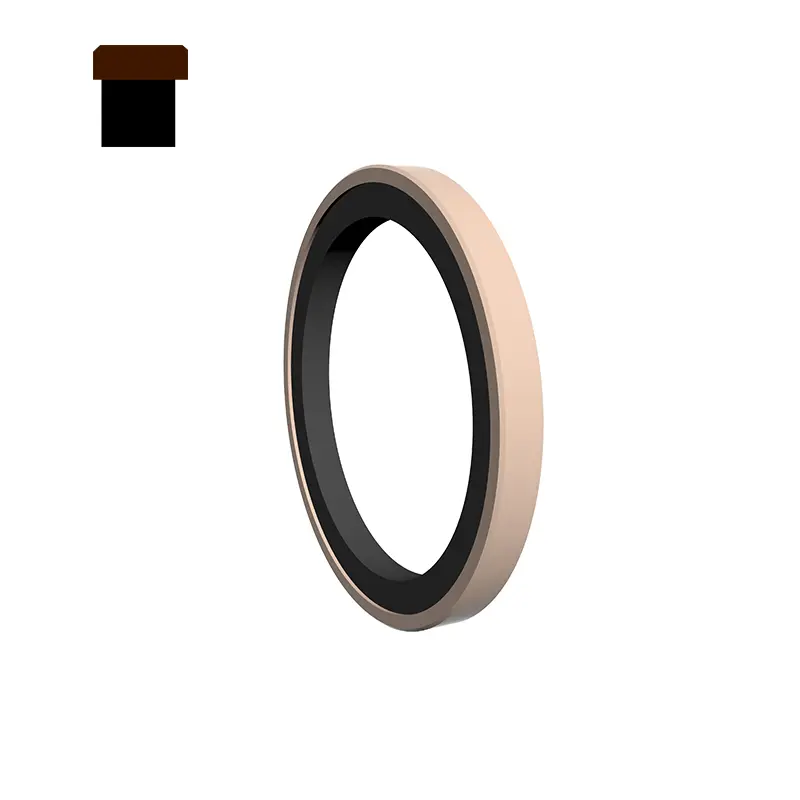

एसपीजी एक आयताकृती सुधारित पीटीएफई सीलिंग रिंग आणि प्रीलोड घटक म्हणून आयताकृती रबर रिंगचे संयोजन आहे. यात चांगली सीलिंग, कमी घर्षण आणि लहान स्ट्रक्चरल स्पेसची वैशिष्ट्ये आहेत.

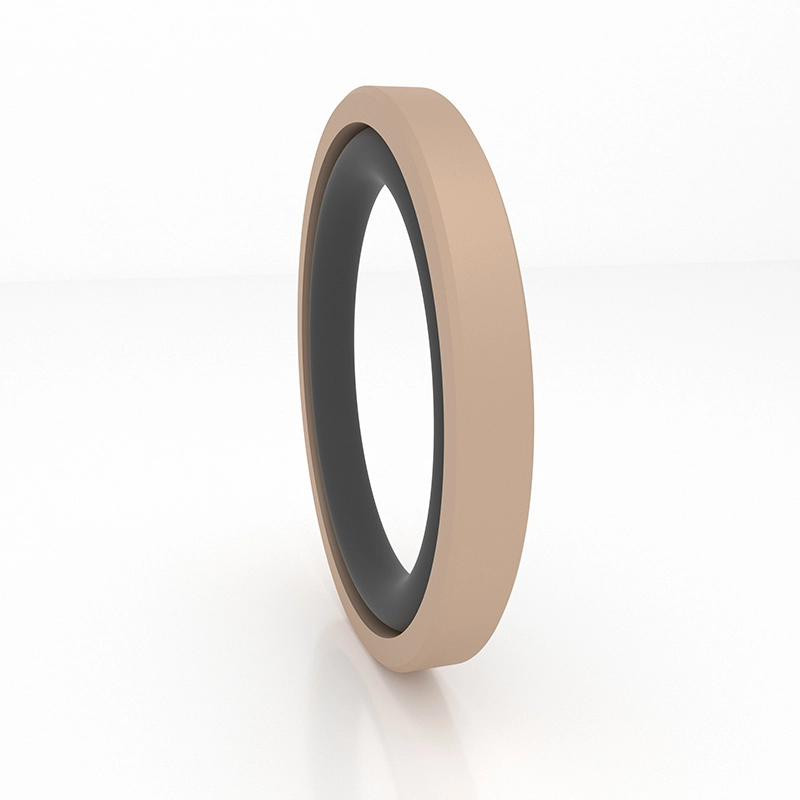

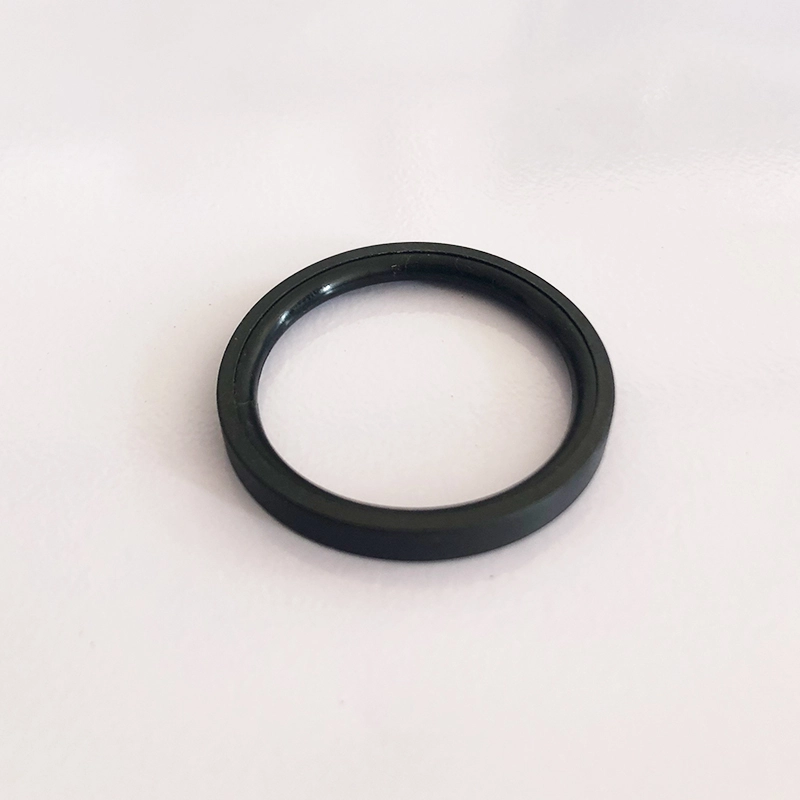

आरसी 66 हे आयताकृती सुधारित पीटीएफई सीलिंग रिंग आणि प्रीलोड घटक म्हणून ओ-रिंगचे संयोजन आहे. यात चांगली सीलिंग, कमी घर्षण आणि लहान स्ट्रक्चरल स्पेसची वैशिष्ट्ये आहेत. हे हाय-स्पीड ऑइल सिलेंडर्स किंवा सिलेंडर्ससाठी योग्य आहे. आरसी 67 भरलेल्या पीटीएफई आयताकृती सीलिंग रिंग, दोन राखून ठेवणार्‍या रिंग्ज आणि एक विषम इलास्टोमर, जो हायड्रॉलिक रीप्रोकेटिंग मोशन द्विभाषिक दबाव सीलिंगसाठी योग्य आहे. इलेस्टोमर रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पोशाखांची भरपाई करते. राखीव रिंग सीलिंग रिंगचे रक्षण करते आणि कठोर कामकाजाच्या परिस्थितीतही चांगला सीलिंग प्रभाव आहे. वैशिष्ट्ये:
1. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण, रेंगाळलेले नाही;
2. दबाव आणि कठोर परिस्थितीत अत्यंत उच्च दाब स्थिरता;
3. उच्च जीवन, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
4. पाण्यासारख्या लो-व्हिस्कोसिटी मीडियावर शिक्कामोर्तब करण्यासाठी वापरले जाऊ शकते;
5. उत्कृष्ट उच्च आणि कमी दाब सीलिंग कामगिरी.

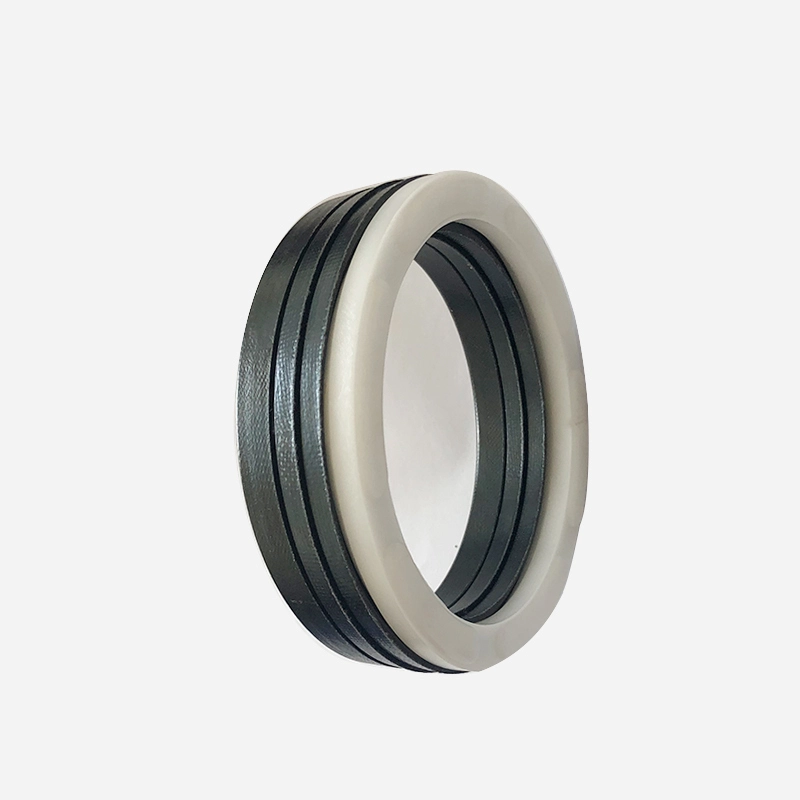

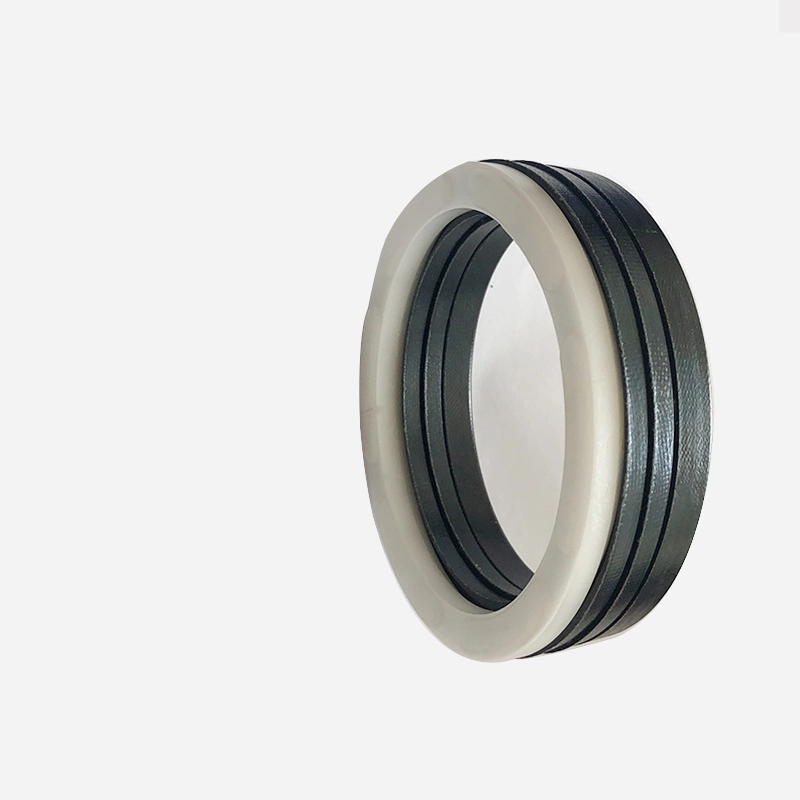

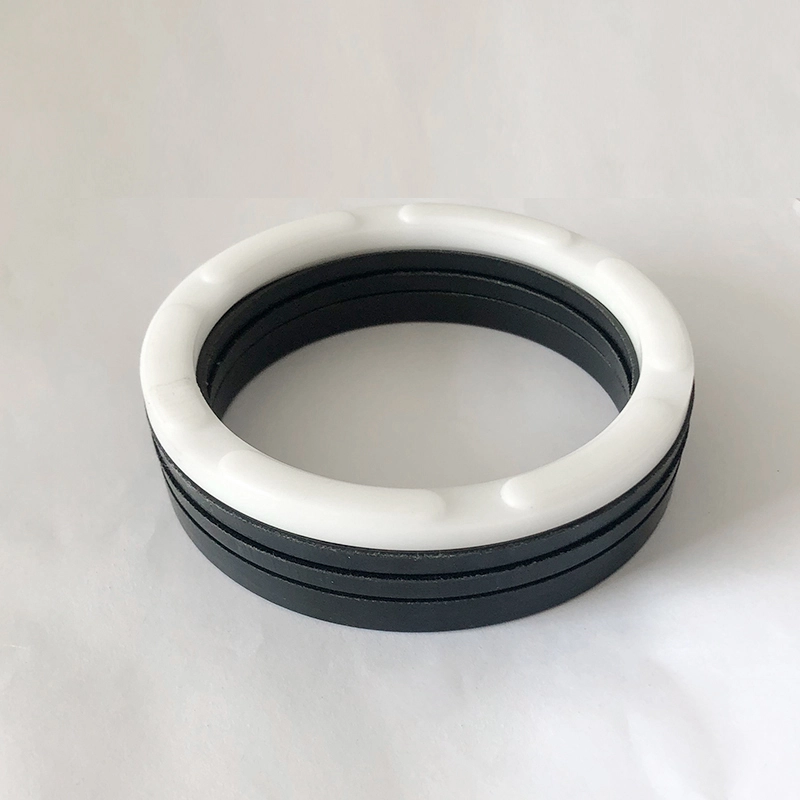

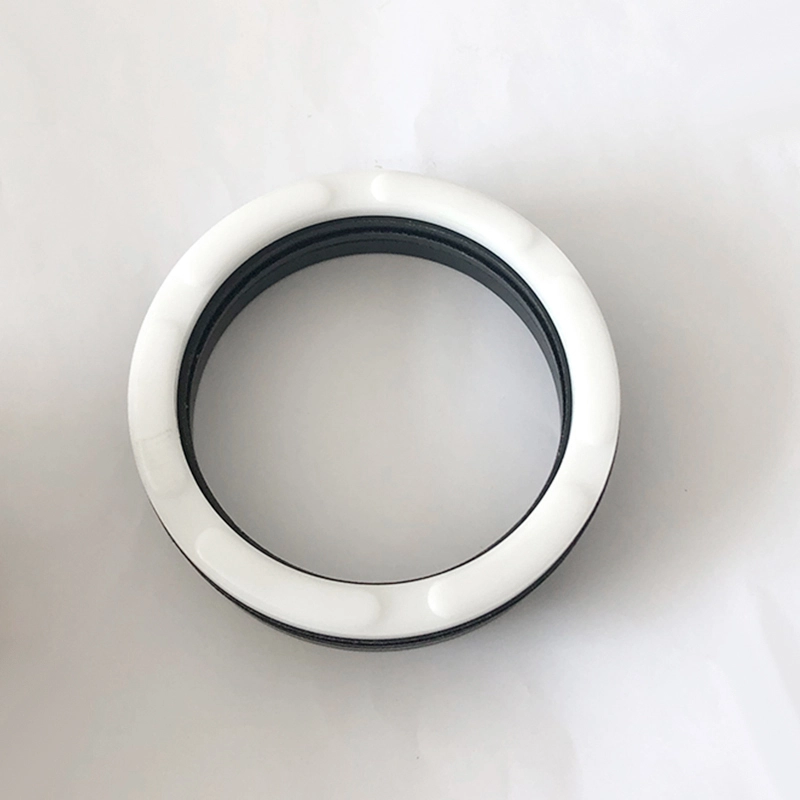

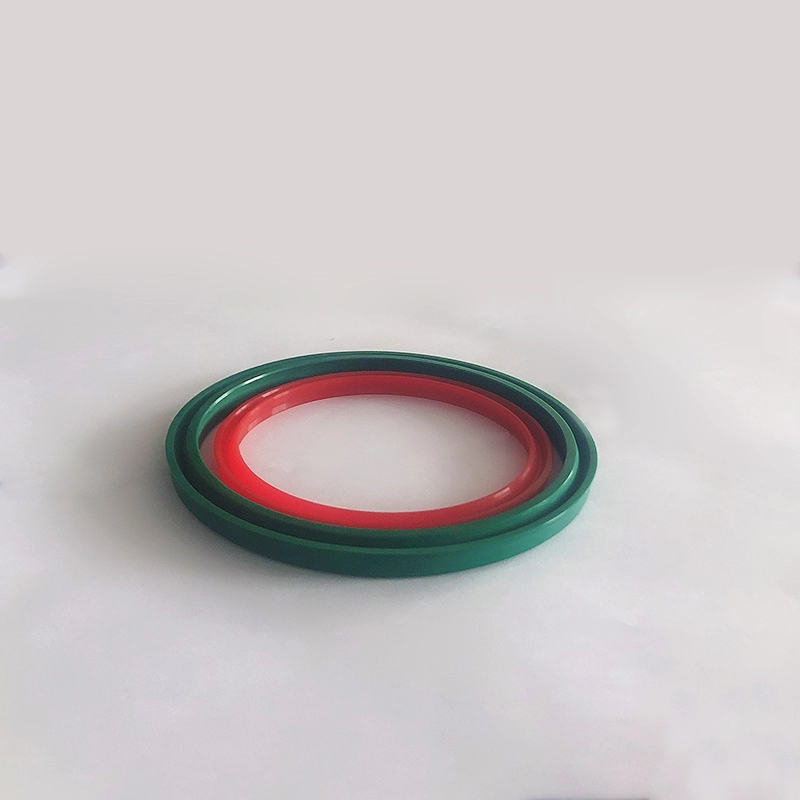

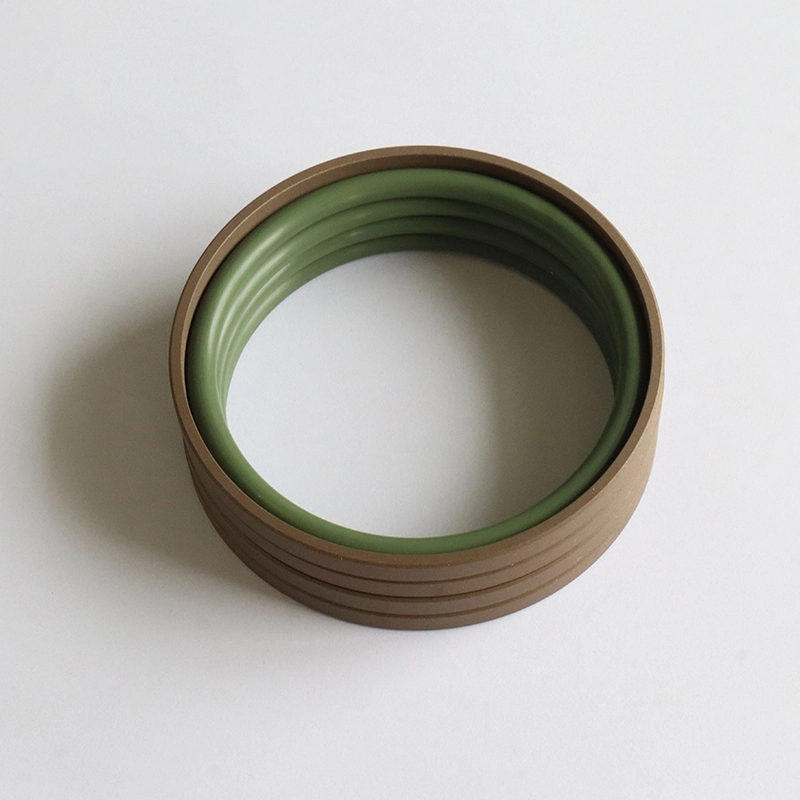

आरसीईके व्ही-आकाराच्या सीलिंग रिंग्ज, प्रेशर रिंग आणि सपोर्ट रिंगच्या सेटसह बनलेले आहे आणि हायड्रॉलिक रीफ्रोकेटिंग मोशन वन-वे प्रेशर सीलिंगसाठी योग्य आहे. सीलिंग सामग्रीशी सुसंगत ग्रीस स्थापनेदरम्यान लागू करणे आवश्यक आहे. हे अविभाज्य (बंद) खोबणीत स्थापित केले जाऊ शकत नाही. हे मध्यम आणि जड भारांमध्ये पिस्टन सीलसाठी वापरले जाते. वैशिष्ट्ये:
1. विविध प्रकारच्या सामग्री उपलब्ध आहेत, जी विविध उद्देशाने अनुकूलपणे समायोजित केली जाऊ शकतात;
2. हे कठोर कामकाजाच्या परिस्थितीत वापरले जाऊ शकते आणि जवळजवळ सर्व माध्यम आणि कठोर परिस्थितीसाठी योग्य आहे;
.
4. सीलिंग कार्यक्षमता समायोजित केली जाऊ शकते आणि व्ही-आकाराच्या सीलिंग रिंग्ज जोडून किंवा काढून अक्षीय आकार समायोजित केला जाऊ शकतो;
सीलिंग पृष्ठभागाची गुणवत्ता खराब असली तरीही हे प्रभावीपणे कार्य करू शकते.

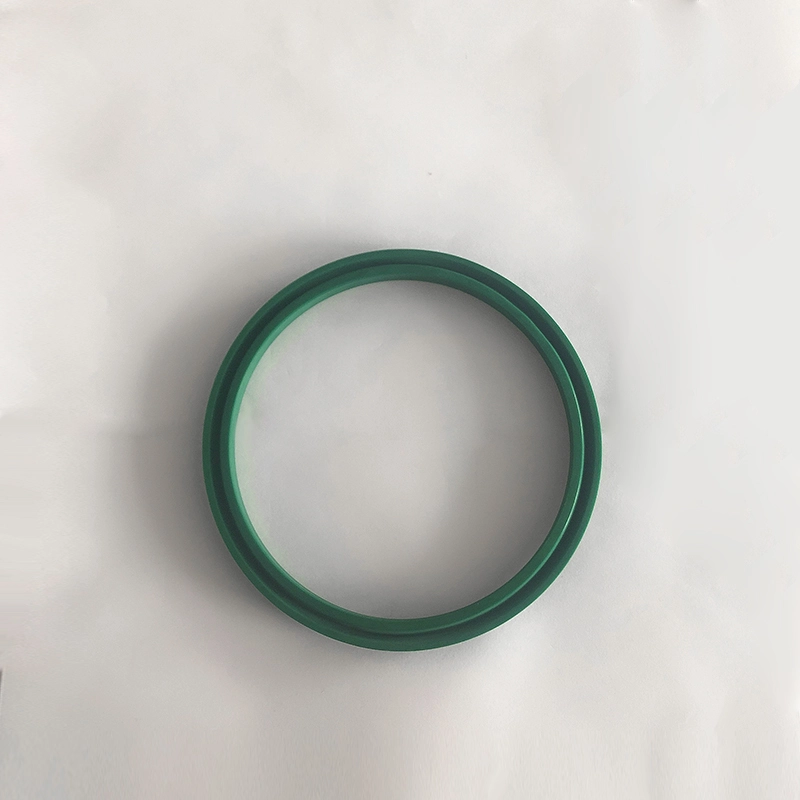

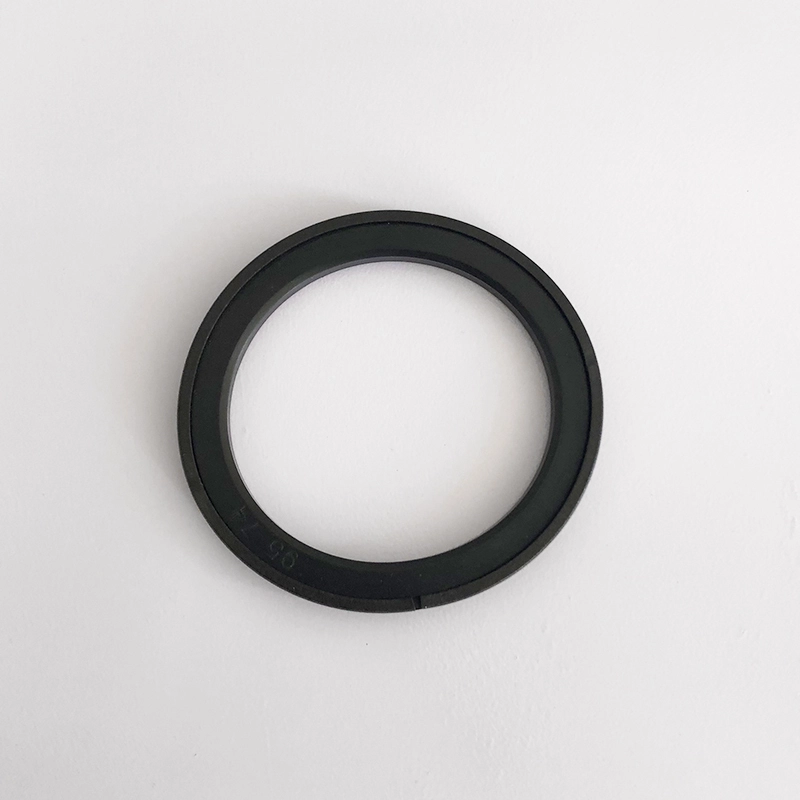

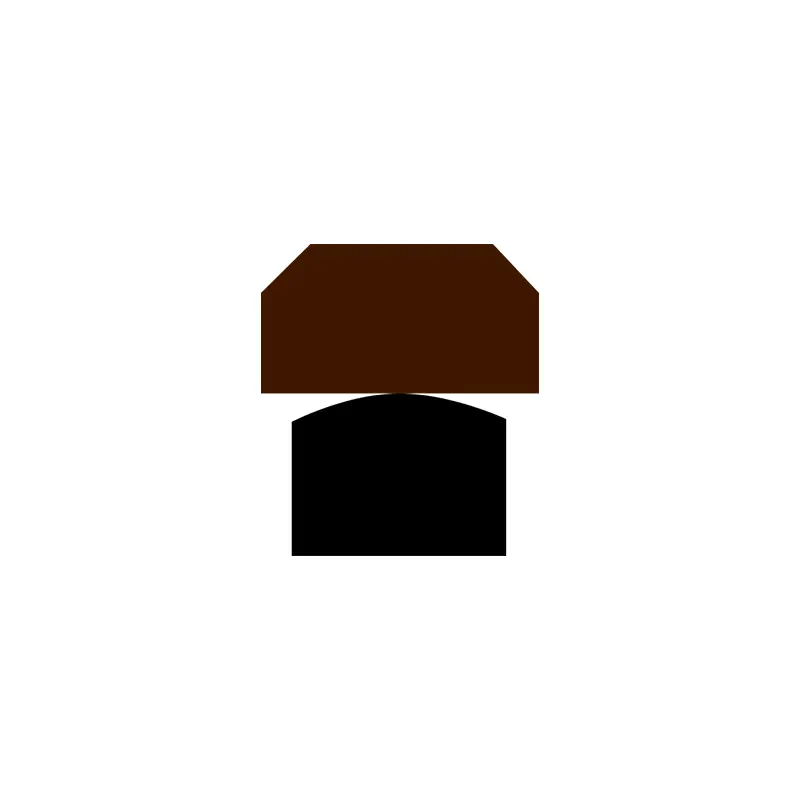

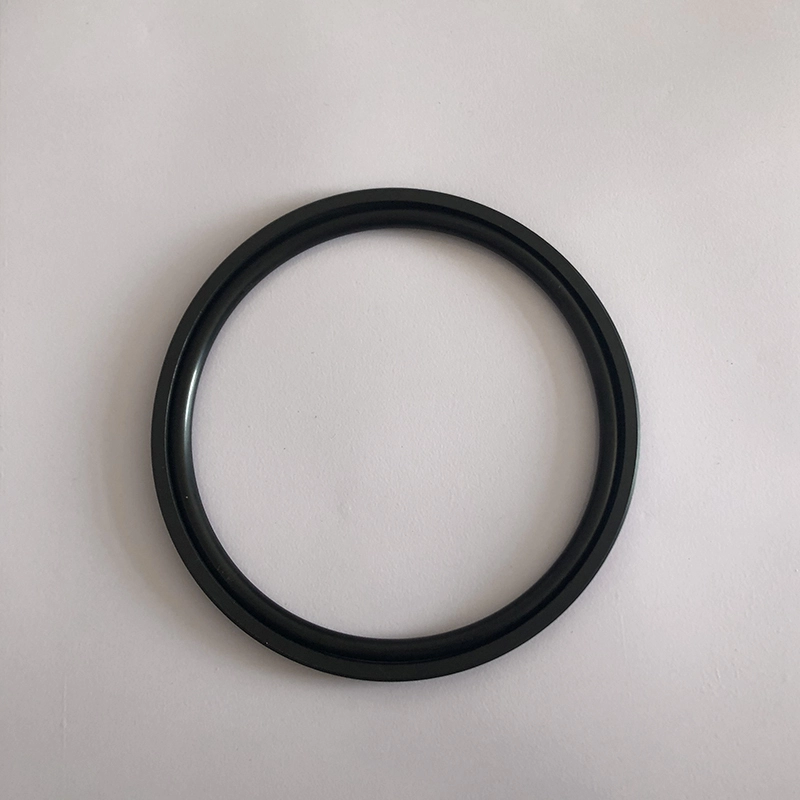

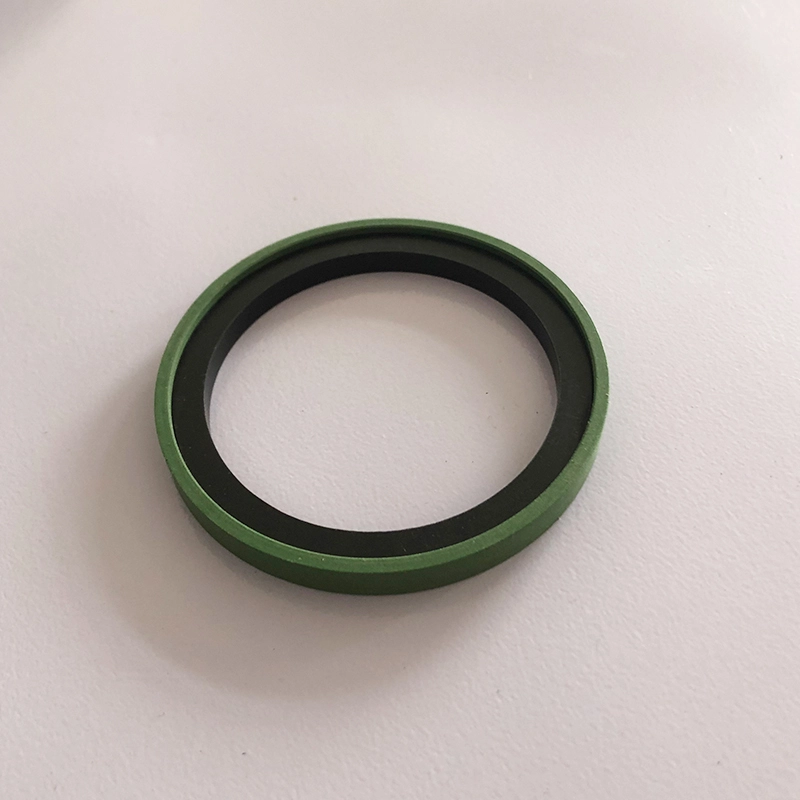

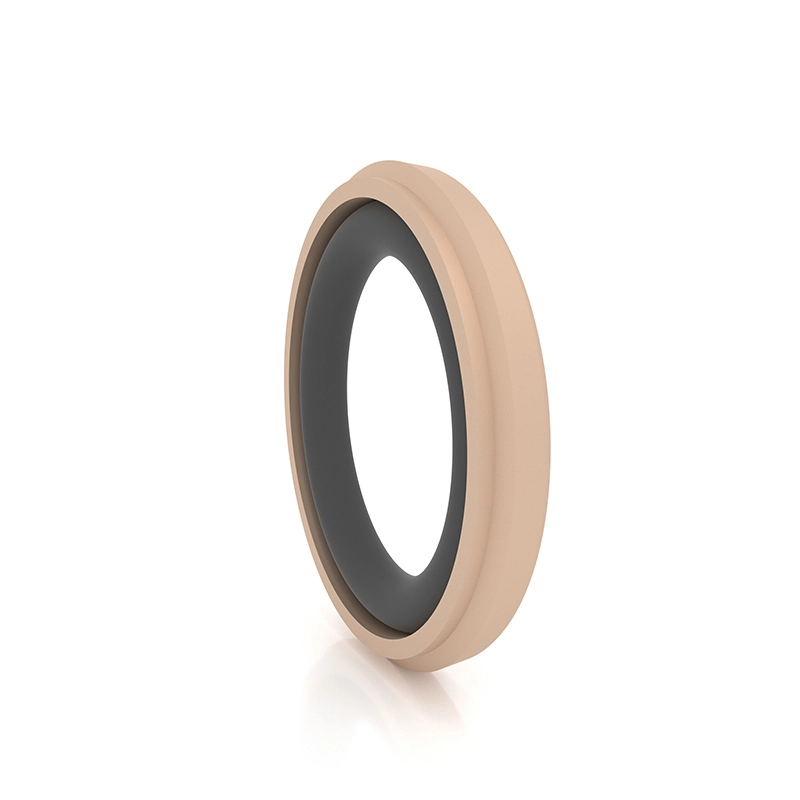

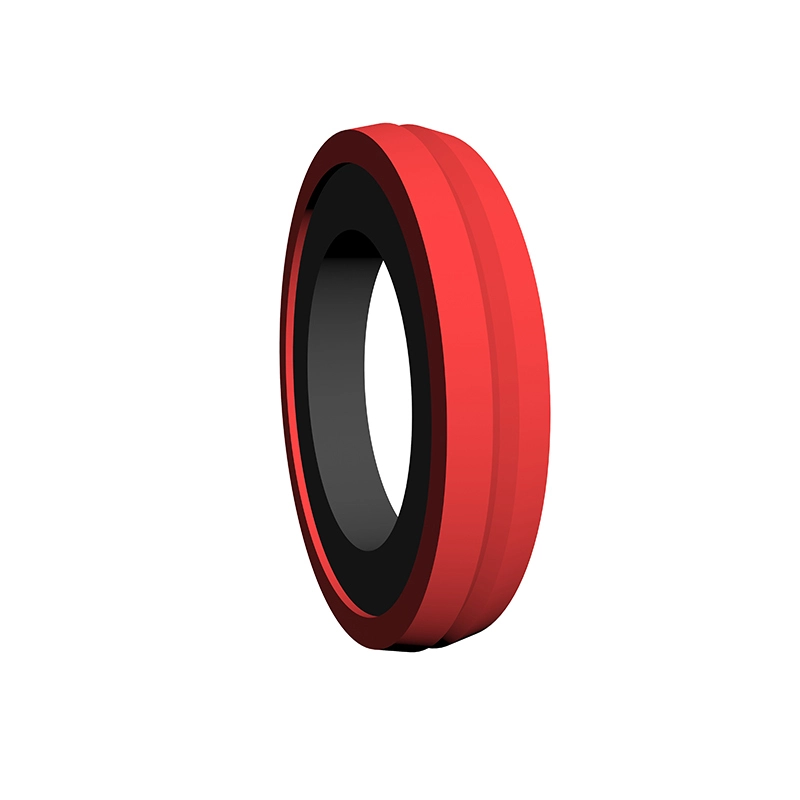

आरसीकेआर एक पीयू सीलिंग रिंग आणि आयताकृती रबर रिंगने बनलेला आहे, जो हायड्रॉलिक रीप्रोकेटिंग मोशन द्विदिशात्मक सीलिंगसाठी योग्य आहे. हे ग्लायड रिंग उत्पादनांचे एक पूरक उत्पादन आहे, ज्यात ग्लायड रिंगपेक्षा चांगले सीलिंग आणि दबाव-देखरेखीची क्षमता आहे आणि स्थापना साधनांच्या मदतीशिवाय स्थापित केले जाऊ शकते. त्याची वैशिष्ट्ये:
1. चांगले डायनॅमिक आणि स्थिर सीलिंग कामगिरी;
2. ग्लायड रिंगपेक्षा चांगले कमी-दाब सीलिंग कार्यप्रदर्शन आणि स्थापना साधनांशिवाय स्थापित केले जाऊ शकते;
3. कमी घर्षण, लहान प्रारंभिक प्रतिकार आणि गुळगुळीत हालचाल;
4. दीर्घ आयुष्य, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
5. द्विदिशात्मक दबाव सीलिंगसाठी वापरला जाऊ शकतो;
इन्स्टॉलेशन ग्रूव्ह आयएसओ 7425/1 मानकांना अनुरूप आहे.

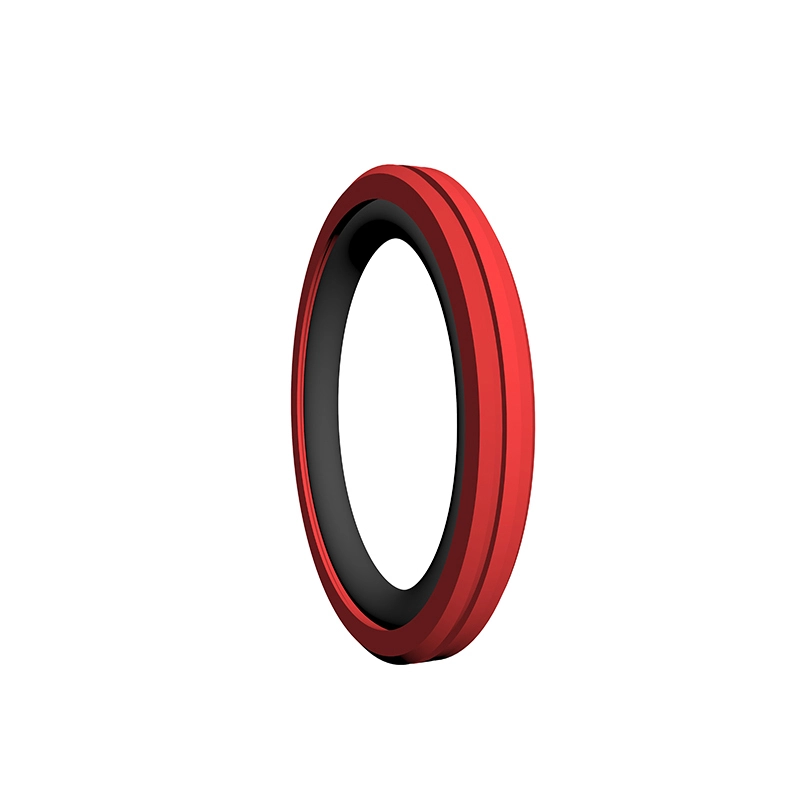

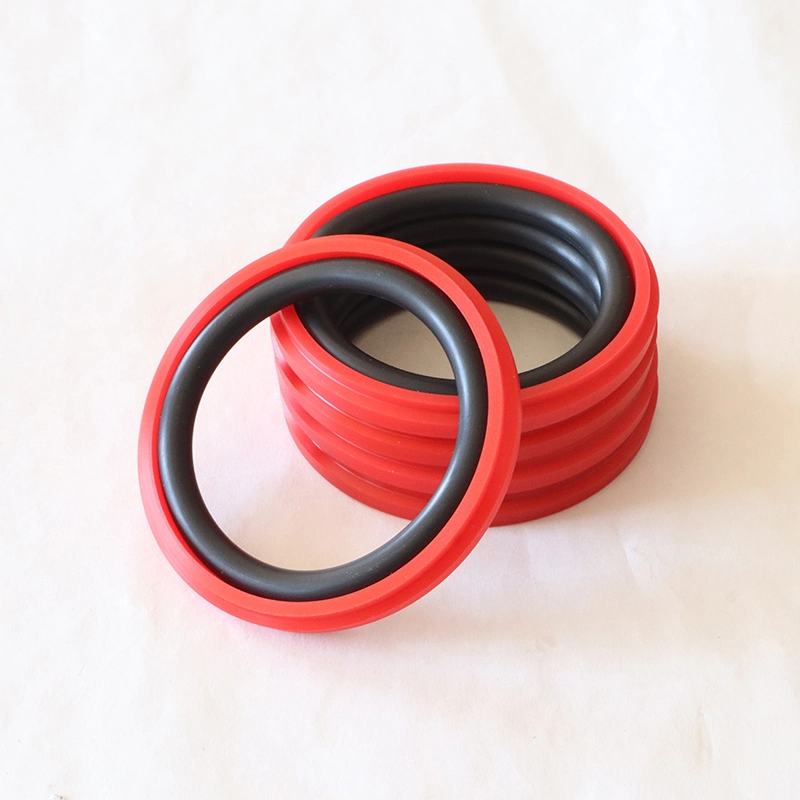

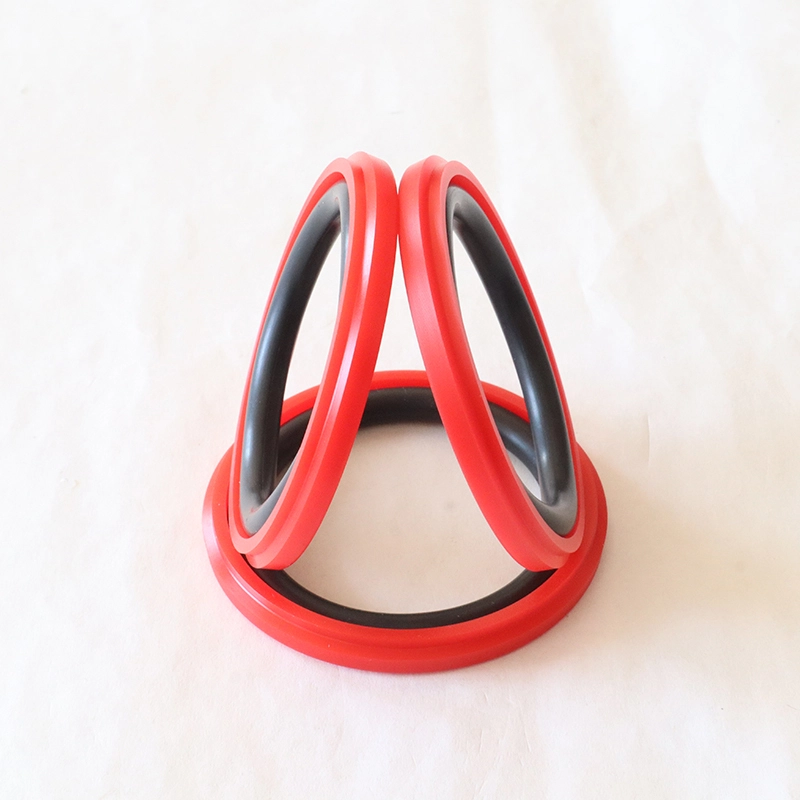

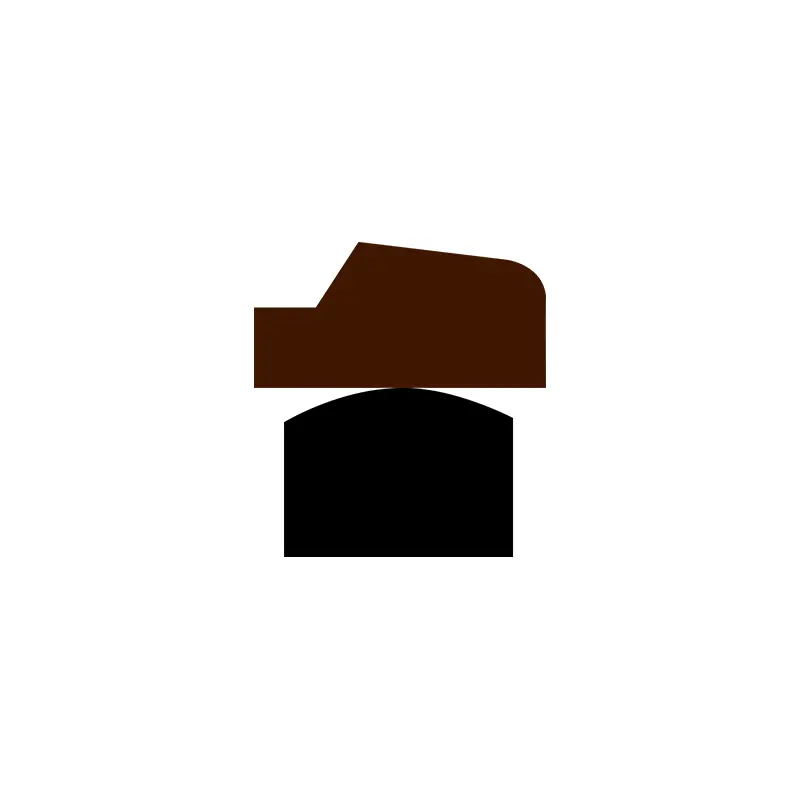

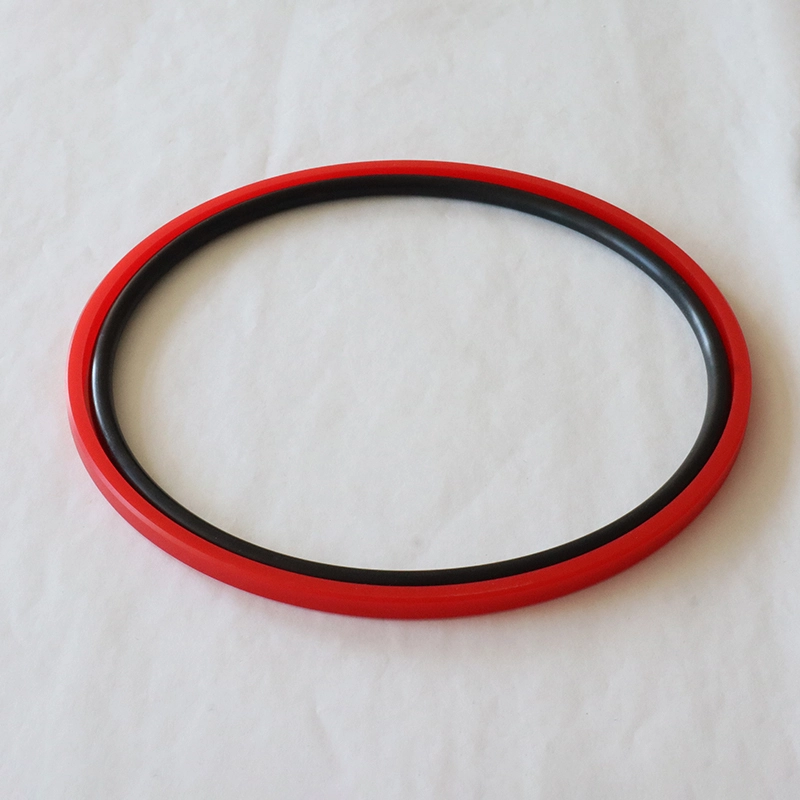

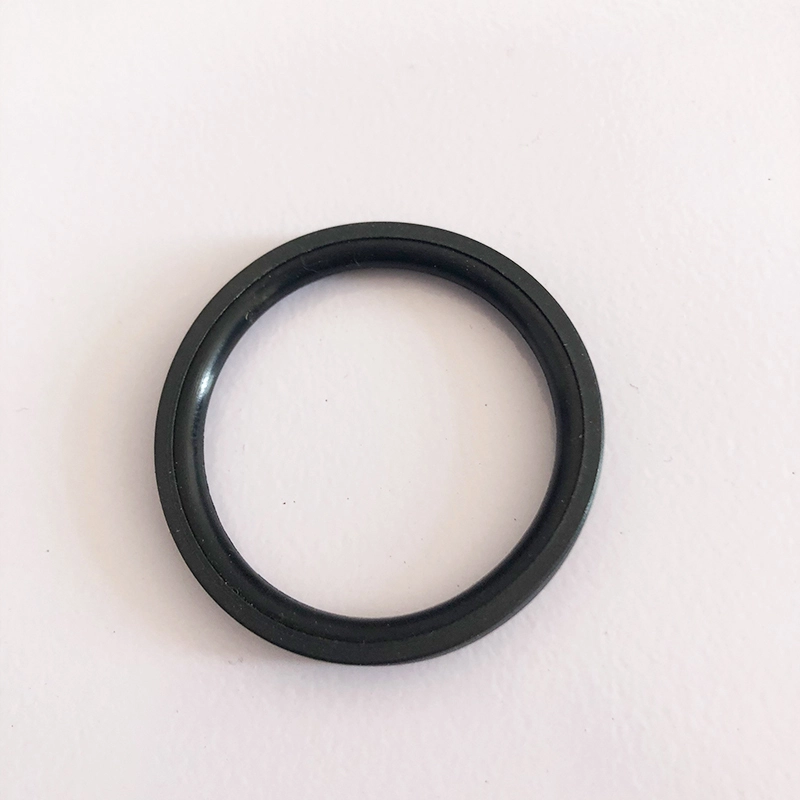

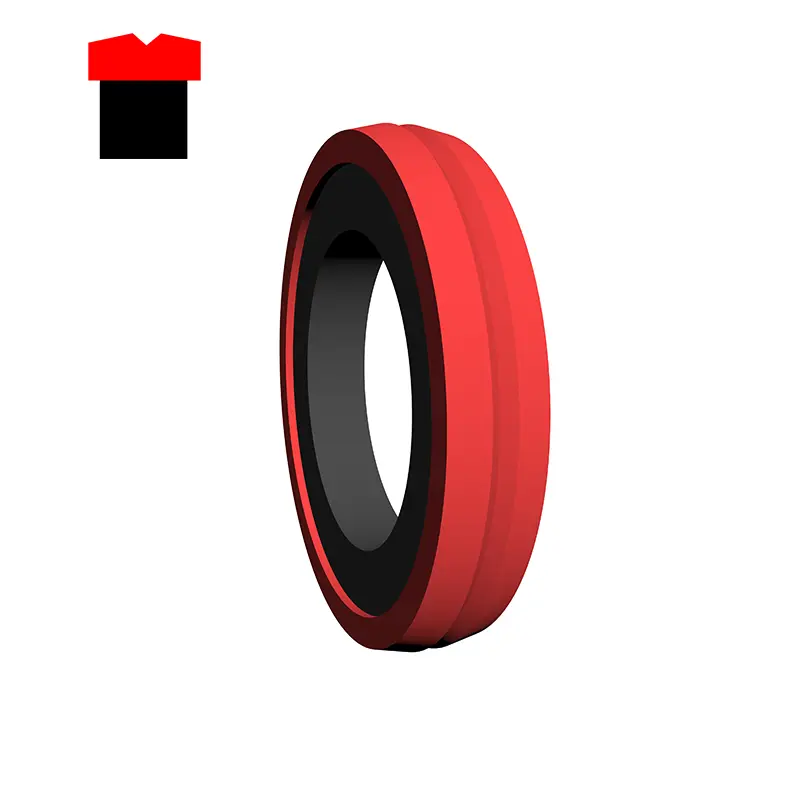

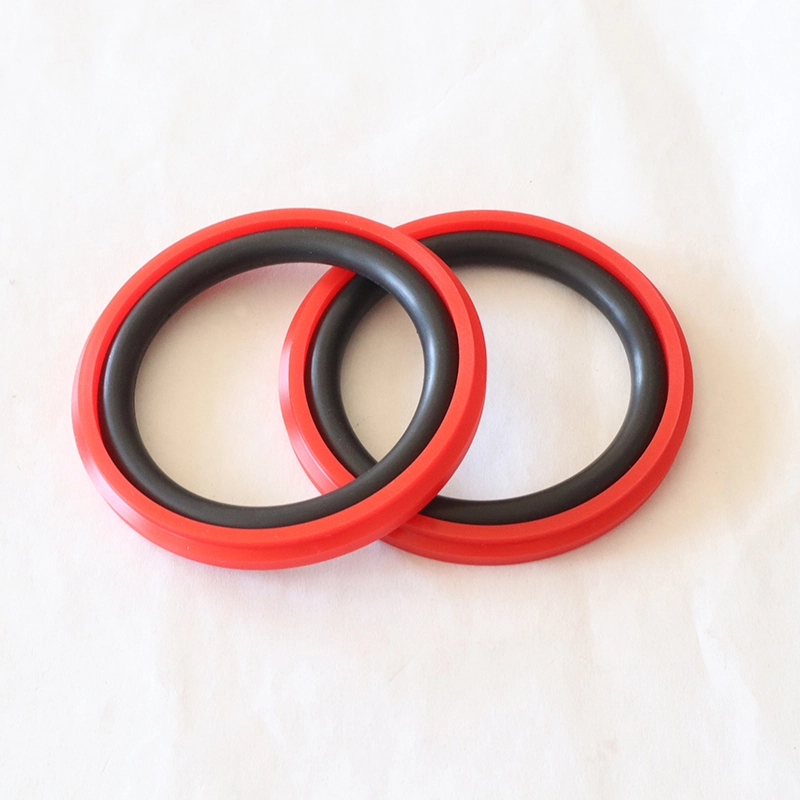

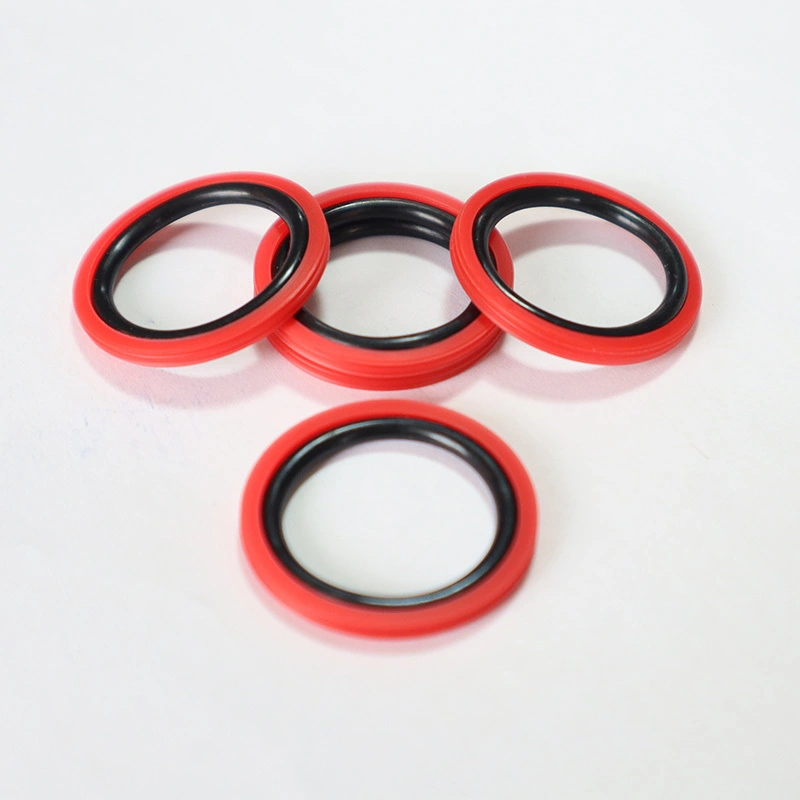

आरपीडब्ल्यू एक विशेष आकाराच्या पीयू सीलिंग रिंग आणि ओ-आकाराच्या रबर रिंगसह बनलेला आहे, जो हायड्रॉलिक रीफ्रोकेटिंग मोशन द्विभाषिक दबाव सीलिंगसाठी योग्य आहे. ओ-रिंग रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पोशाखांची भरपाई करते. हे सामान्यत: मार्गदर्शक रिंगच्या संयोगाने वापरले जाते. वैशिष्ट्ये:
1. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, रेंगाळत नाही;
2. दबाव आणि कठोर परिस्थितीत अत्यंत उच्च दाब स्थिरता;
3. उच्च आणि कमी दबावांवर चांगली सीलिंग कामगिरी;
स्थापनेसाठी कोणतीही स्थापना साधने आवश्यक नाहीत.

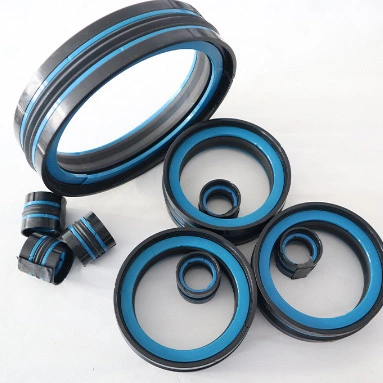

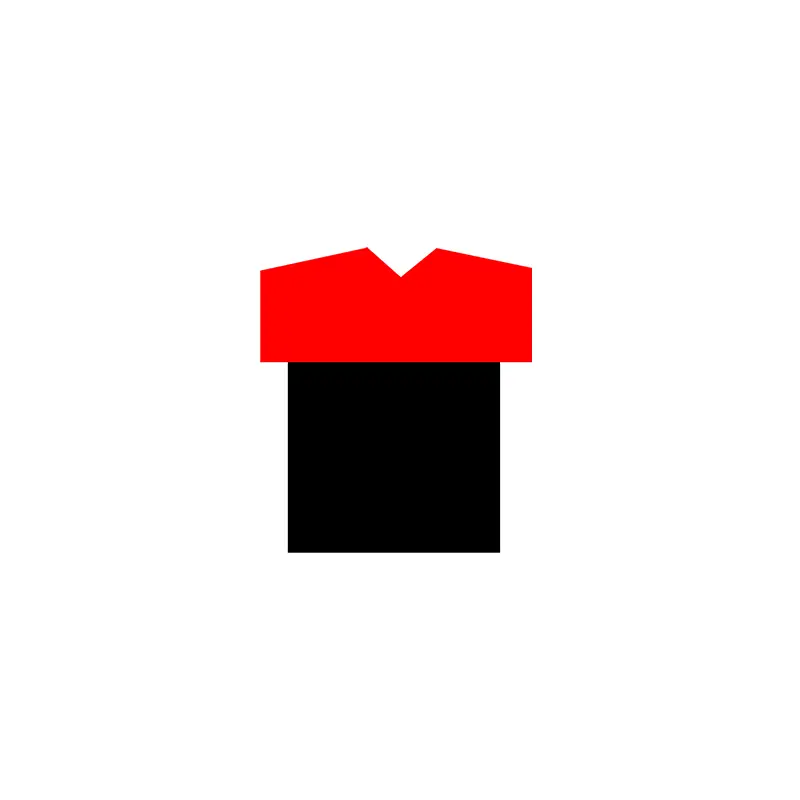

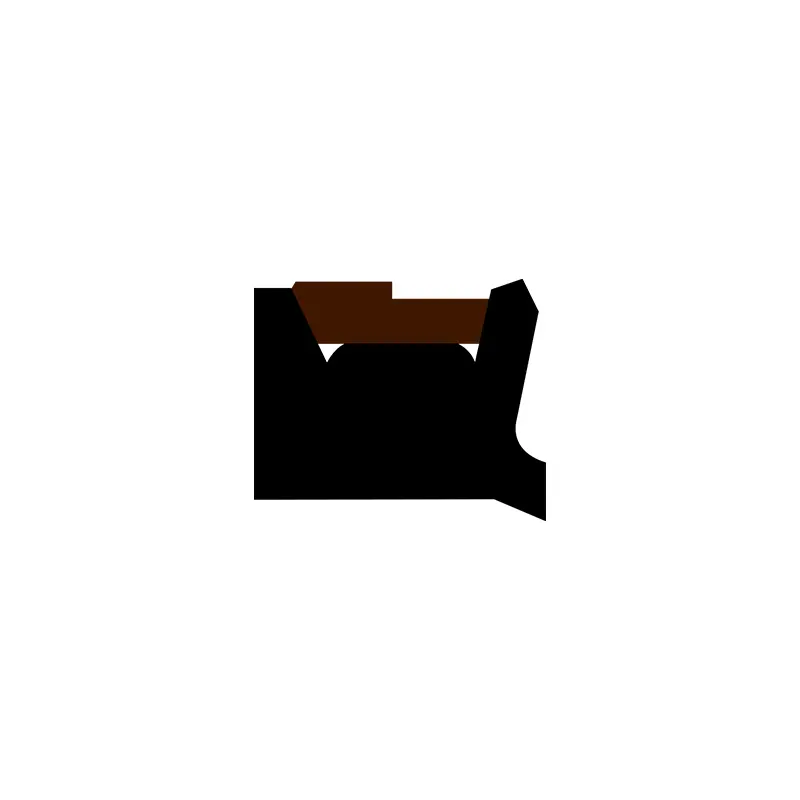

टीडीए आणि टीडीएमए विशेष आकाराच्या रबर (किंवा पॉलीयुरेथेन) इलास्टोमर आणि सुधारित पीटीएफई सीलिंग रिंगपासून बनलेले आहेत आणि त्यात चांगले सीलिंग, दीर्घ जीवन, कमी घर्षण, रेंगाळलेले नाही इ. ची वैशिष्ट्ये आहेत. टीडीएमए पिस्टनच्या द्वि-मार्ग दबाव सीलिंगसाठी योग्य आहे.

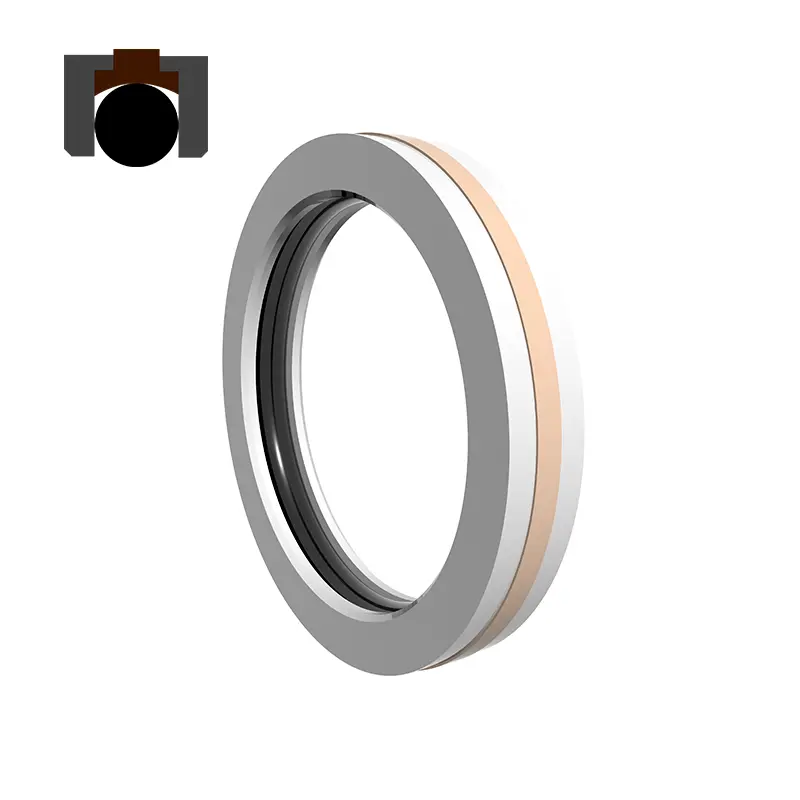

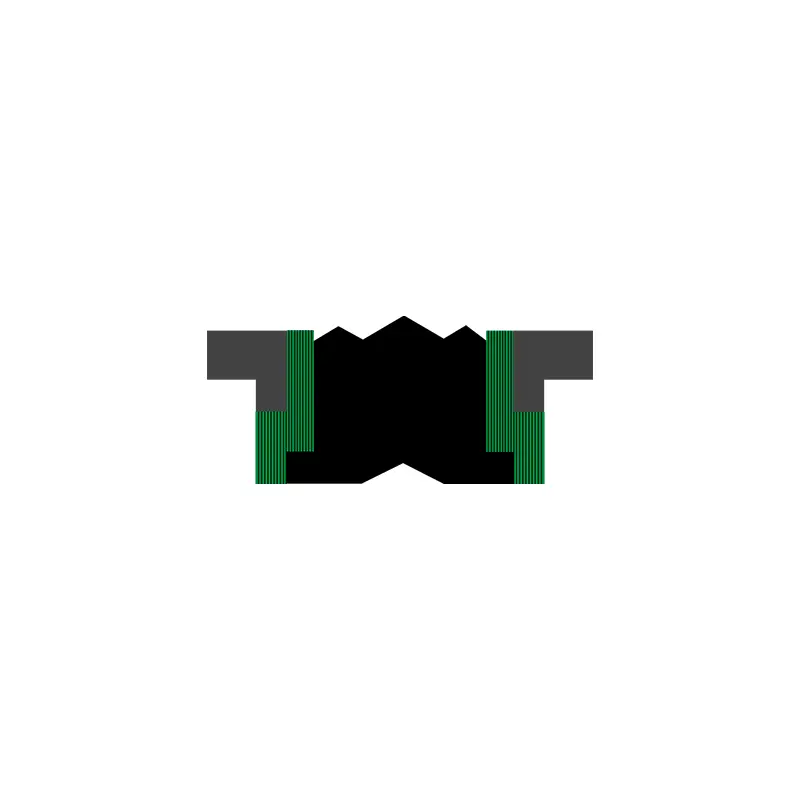

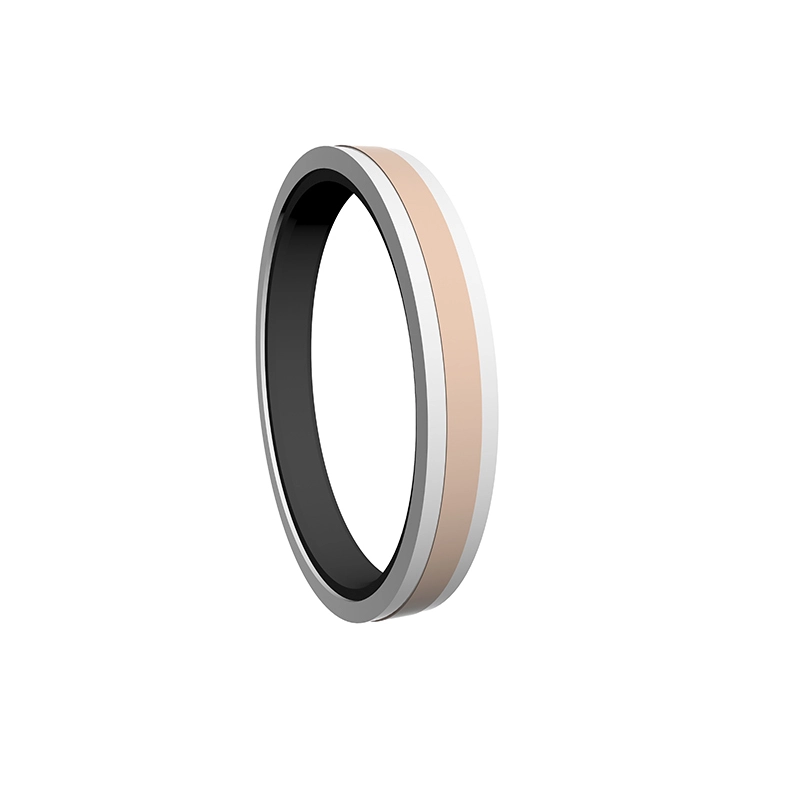

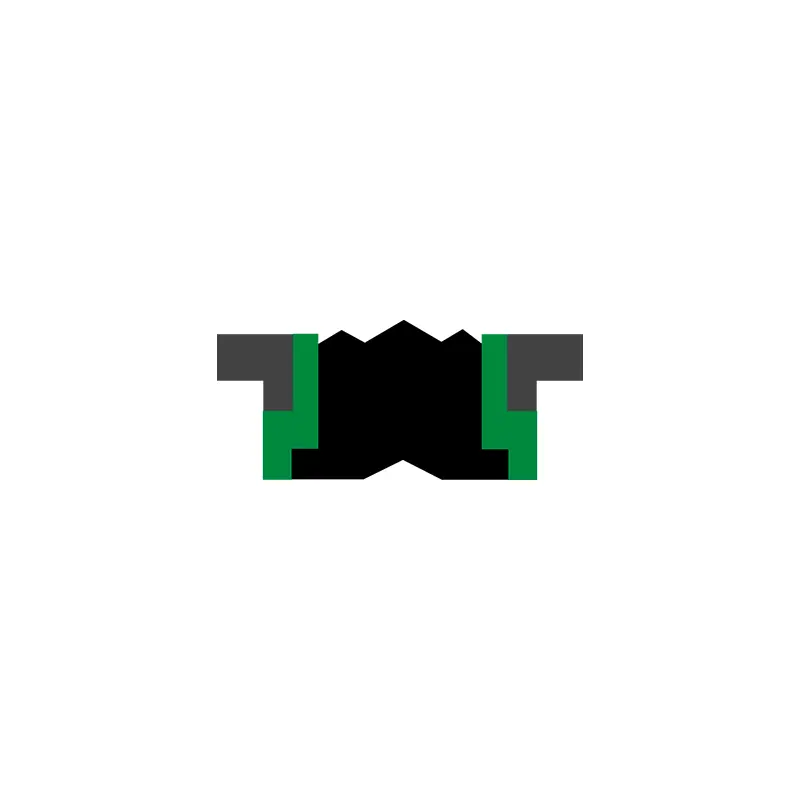

जीजीडीएमध्ये पीटीएफईने भरलेली सीलिंग रिंग, दोन एल-आकाराचे प्लास्टिक सपोर्ट रिंग्ज आणि एक लवचिक फोर्स ओ-रिंग असते, ज्यात चांगले सीलिंग, दीर्घ आयुष्य, कमी घर्षण, रेंगाळलेले आणि इतर वैशिष्ट्ये असतात. पिस्टन द्विभाषिक दबाव सीलिंगसाठी योग्य.

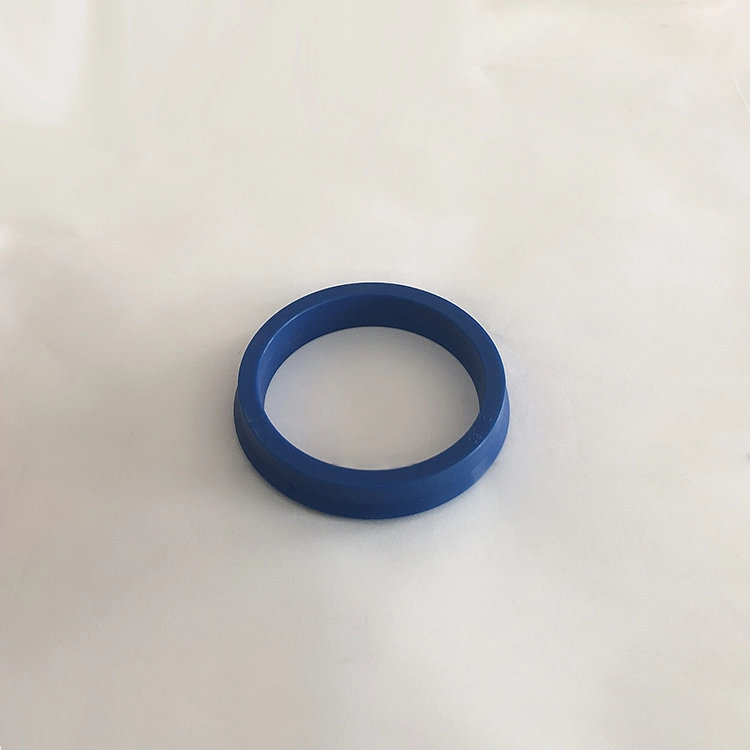

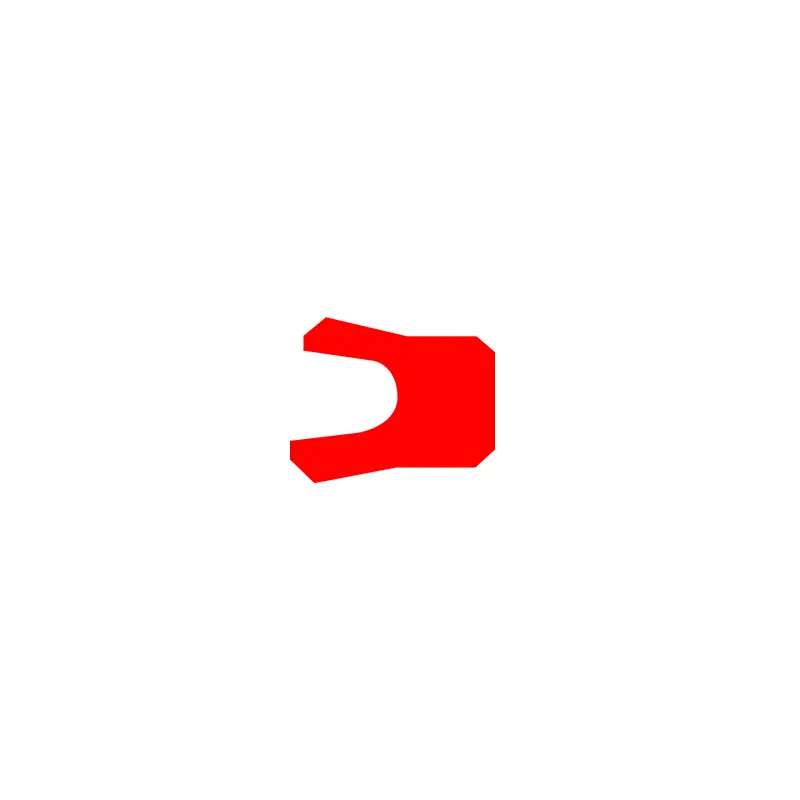

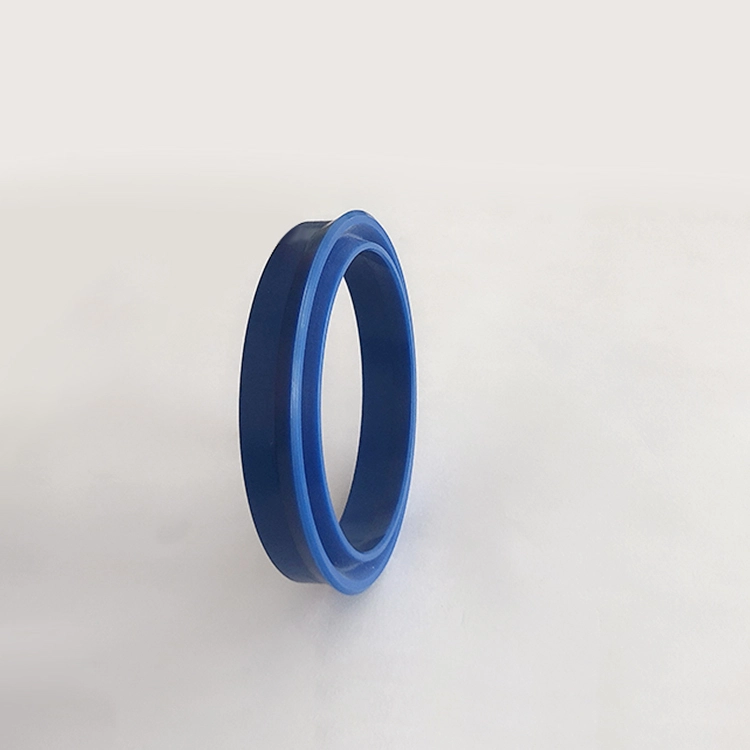

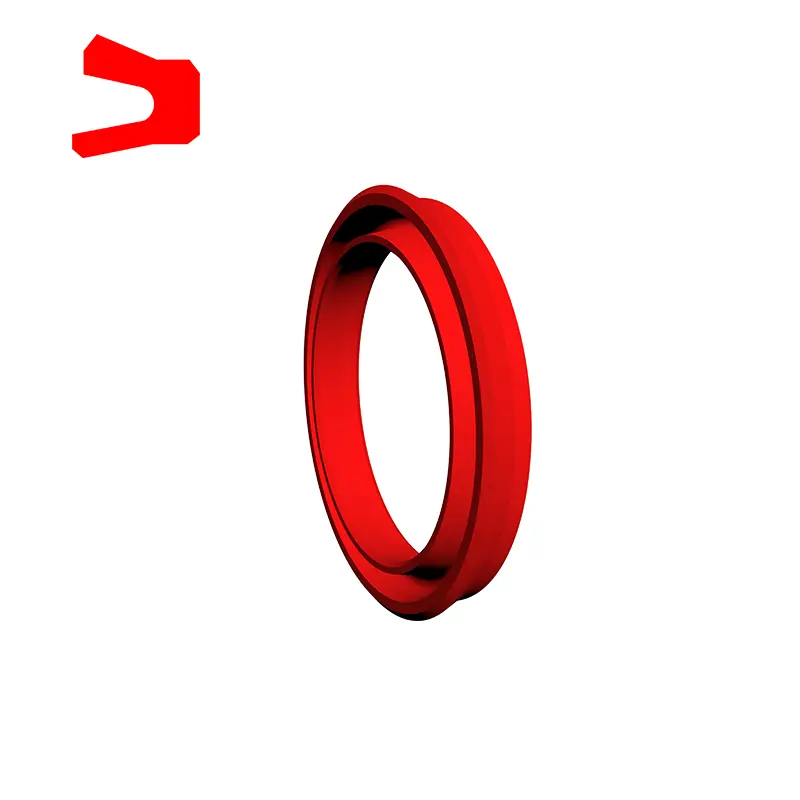

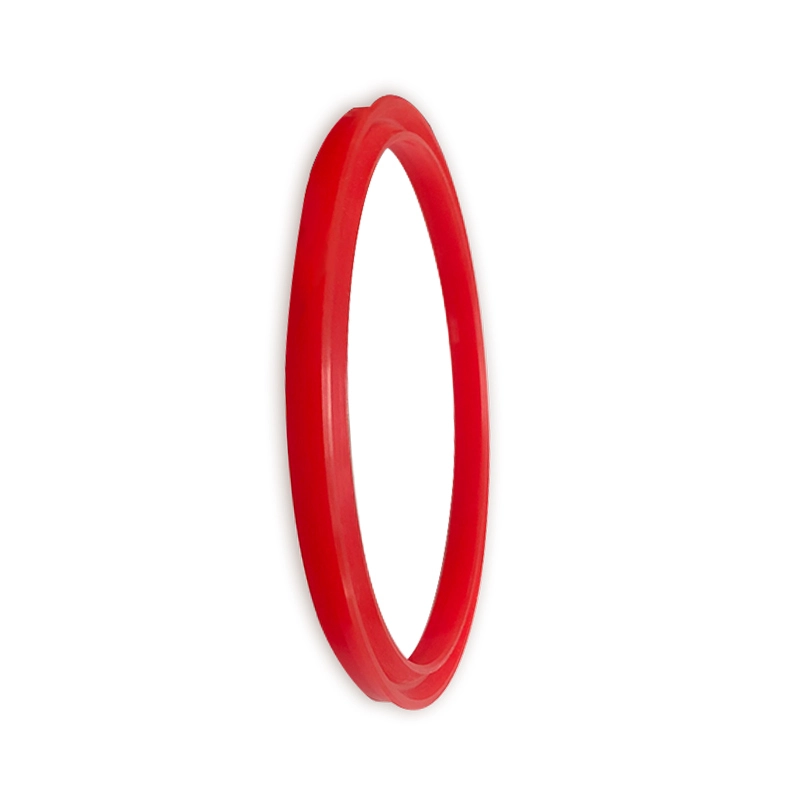

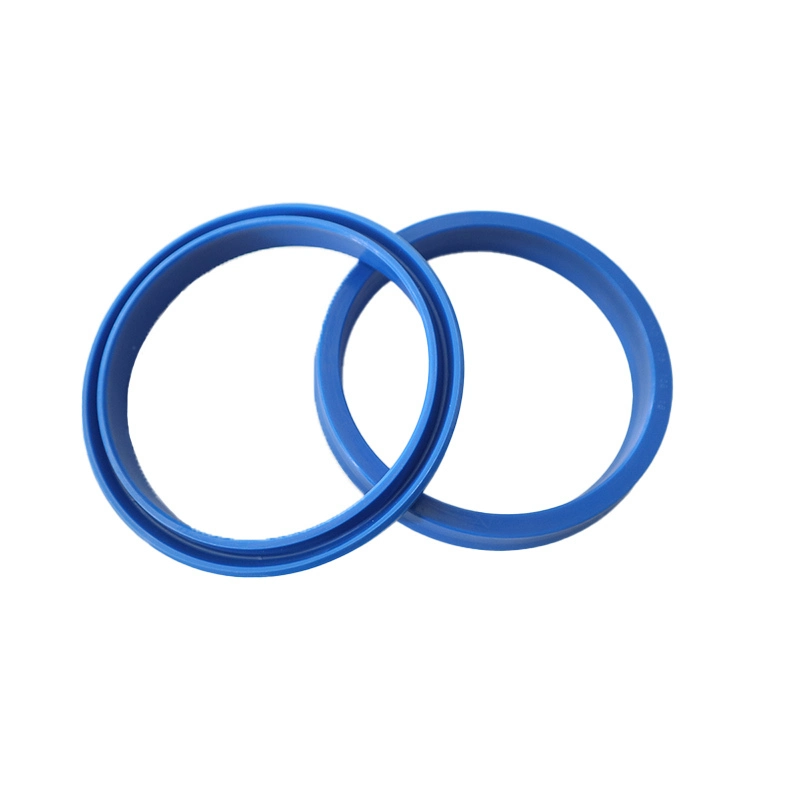

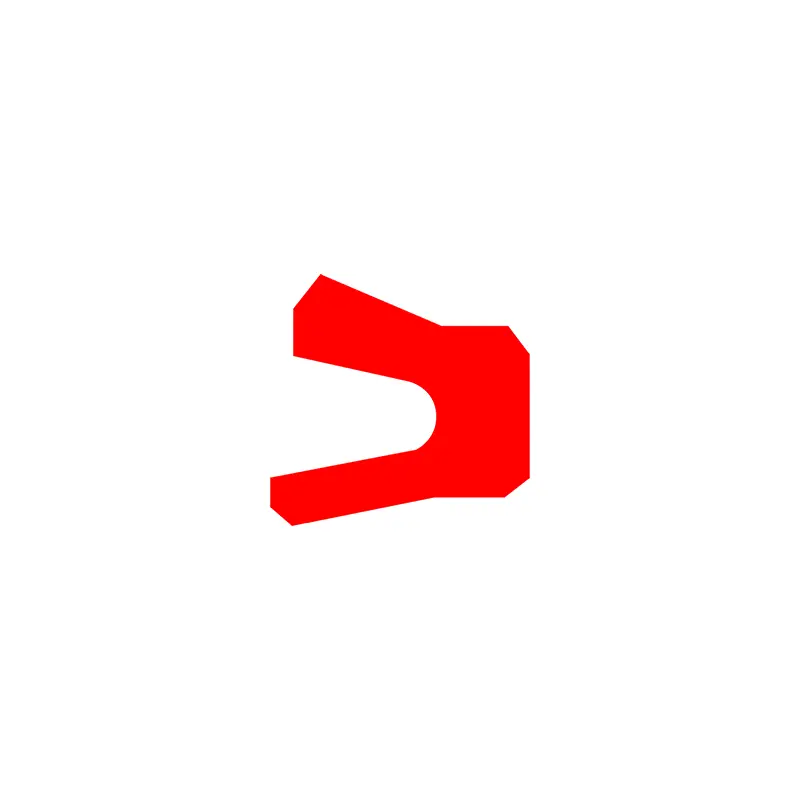

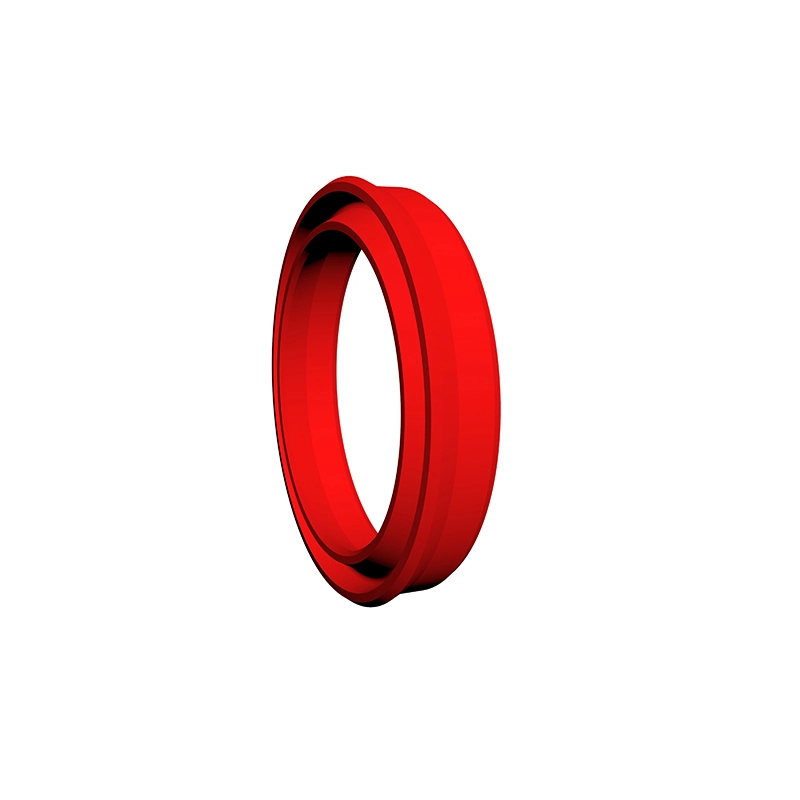

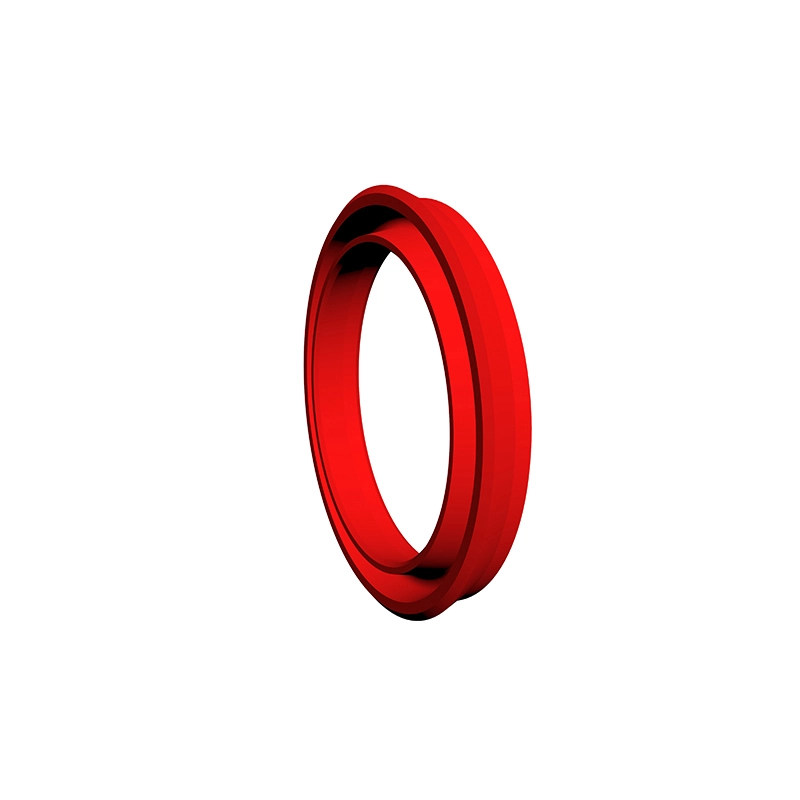

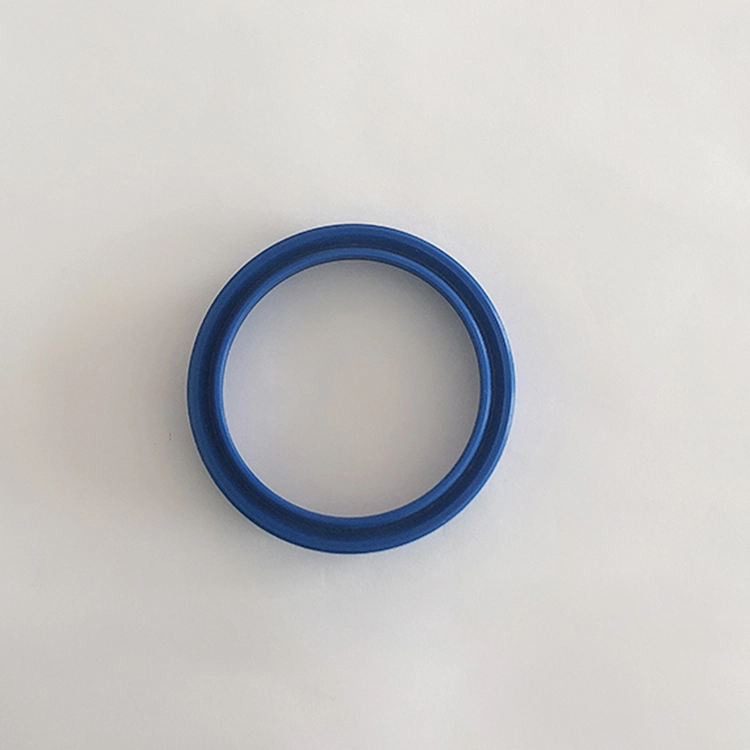

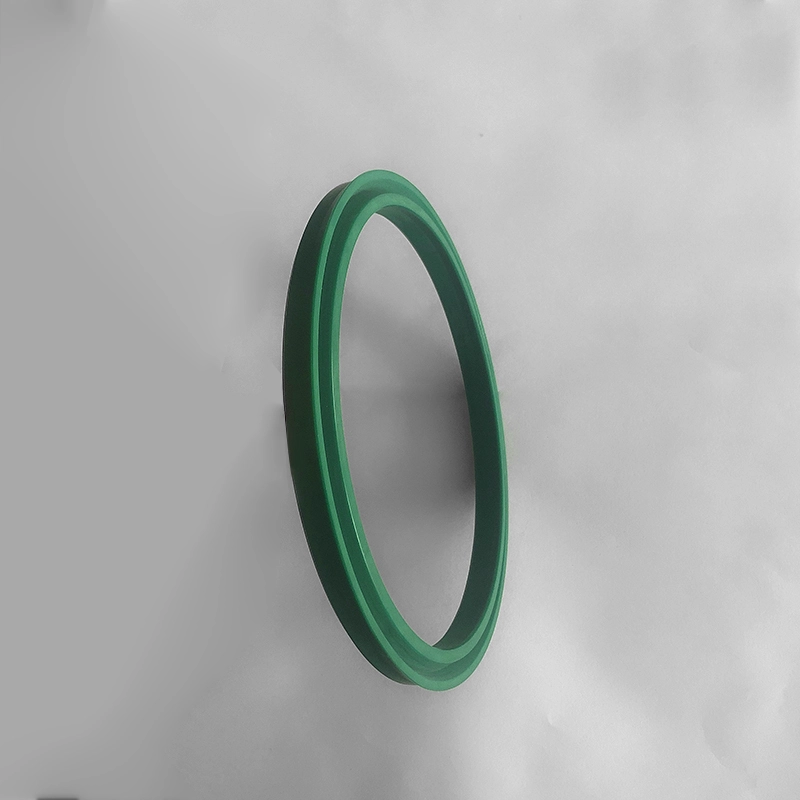

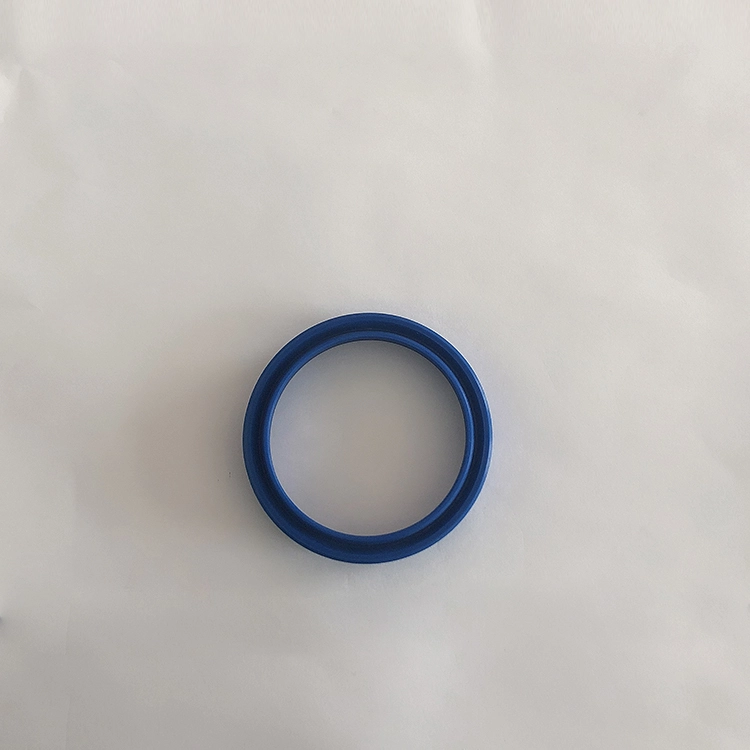

आरसीप सीलिंग रिंग हा एक असममित सील आहे जो पिस्टनवर खास वापरला जातो, जो हायड्रॉलिक रीप्रोकेटिंग मोशन वन-वे सीलिंगसाठी योग्य आहे, चांगल्या सीलिंग कामगिरीसह. खोबणी आयएसओ 597 मानकांशी जुळते. शाफ्टसाठी वाईएक्सडी प्रकार सीलिंग रिंग हा एक असममित सील आहे जो पिस्टनवर खास वापरला जातो, जो हायड्रॉलिक रीप्रोकेटिंग मोशन वन-वे सीलिंगसाठी योग्य आहे, चांगल्या सीलिंग कामगिरीसह. जेव्हा 12 ~ 32 एमपीए अंतर्गत वापरली जाते, तेव्हा टाचवर एक टिकवून ठेवणारी रिंग आवश्यक असते. ग्रूव्ह जेबी/झीक्यू 4265-97 मानकांशी जुळते. वैशिष्ट्ये:
1. हलके भार आणि मध्यम भारांवर लागू;
2. उच्च-दाब आणि लो-प्रेशर सीलिंग या दोहोंसाठी चांगली सीलिंग कामगिरी;
3. माध्यमांच्या प्रतिकारांच्या विस्तृत श्रेणीसह विविध सामग्री उपलब्ध आहेत;
4. सोपी रचना आणि सोपी स्थापना आणि देखभाल.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
साहित्य निवड:
आरसी 61, आरसी 62
1. ओ-रिंग्जची सामग्री असू शकतेः आर ०१ नायट्रिल रबर (एनबीआर), आर ०२ फ्लोरोरुबर (एफकेएम), इ.
2. सीलिंग रिंग मटेरियल: स्टँडर्ड मटेरियल पीटीएफई 3, इतर पर्यायी सामग्री पीटीएफई 2, पीटीएफई 4, पीयू इ.
ठीक आहे
1. आयताकृती रिंगशी जुळणारी सामग्री: आर ०१ नायट्रिल रबर
2. सीलिंग रिंगची सामग्री: संमिश्र थर्माप्लास्टिक सामग्री.
आरसी 63, आरसी 64, एसपीजी, आरसी 66, एक्यू, एक्यूएफ
1. ओ-रिंग्जची सामग्री असू शकतेः आर ०१ नायट्रिल रबर (एनबीआर), आर ०२ फ्लोरोरुबर (एफकेएम), इ.
2. सीलिंग रिंग मटेरियल: स्टँडर्ड मटेरियल पीटीएफई 3, इतर पर्यायी सामग्री पीटीएफई 1, पीटीएफई 2, पीटीएफई 4.
केडीएएस, टीपीएम
1. जुळणारे रबर रिंग मटेरियल: आर ०१ नायट्रिल रबर
2. रिंग मटेरियल टिकवून ठेवणे: नायलॉन पीए/पॉलीऑक्सिमेथिलीन पोम
3. मार्गदर्शक रिंग: नायलॉन पीए/पॉलीऑक्सिमेथिलीन पीओएम/पॉलीटेट्राफ्लोरोएथिलीन पीटीएफई
जीडीकेके, आरसी 67
1. उपलब्ध इलास्टोमर मटेरियल: आर ०१ नायट्रिल रबर (एनबीआर), आर ०२ फ्लोरोरुबर (एफकेएम), इ.
2. सीलिंग रिंग मटेरियल: स्टँडर्ड मटेरियल पीटीएफई 3, इतर पर्यायी सामग्री पीटीएफई 2, पीटीएफई 4.
3. रिंग मटेरियल टिकवून ठेवणे: पीओएम/पीए/पीटीएफई, तापमान 100 अंशांपेक्षा जास्त असेल तेव्हा पीटीएफई सामग्री वापरली जाते.
Rcek
1. रिंग मटेरियल दाबा: पॉलीटेट्राफ्लोरोएथिलीन, नायट्रिल क्लॉथ, फ्लोरोरुबर क्लॉथ, नायलॉन, पॉलीऑक्सिमेथिलीन
2. व्ही-रिंग मटेरियल: पॉलीटेट्राफ्लोरोएथिलीन, नायट्रिल रबर, नायट्रिल क्लॉथ, फ्लोरोरुबर, फ्लोरोरुबर कापड
3. समर्थन रिंग मटेरियल: नायट्रिल कापड, फ्लोरोरुबर क्लॉथ, नायलॉन, पॉलीऑक्सिमेथिलीन, पॉलीटेट्राफ्लोरोएथिलीन
आरसीकेआर, आरपीडब्ल्यू
1. आयताकृती रिंग सामग्री जुळत आहे: आरओ 1 नायट्रिल रबर (एनबीआर)
2. सीलिंग रिंग मटेरियल: पीयू

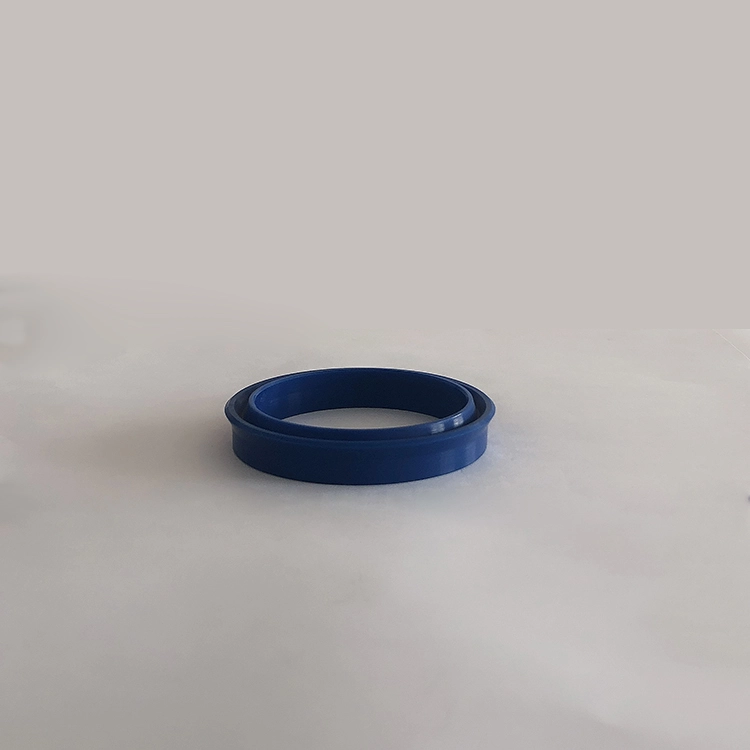

Yxd
पर्यायी नायट्रिल रबर (आर ०१), फ्लोरोरुबर (आर ०२), पॉलीयुरेथेन (पीयू) इ.
ऑर्डर उदाहरणः
ऑर्डरिंग मॉडेल आरसी 61-40 एक्स 29 एक्स 4.2-पीटीएफई 3-आर 01 ऑर्डर मॉडेल आरसी 61-बी -40 एक्स 29 एक्स 4.2-पीटीएफई 3-आर 02
आरसी 61-ग्लायड रिंग आरसी 61-बी-होल सील डीएक्सडीएक्स एल-मटेरियल कोड

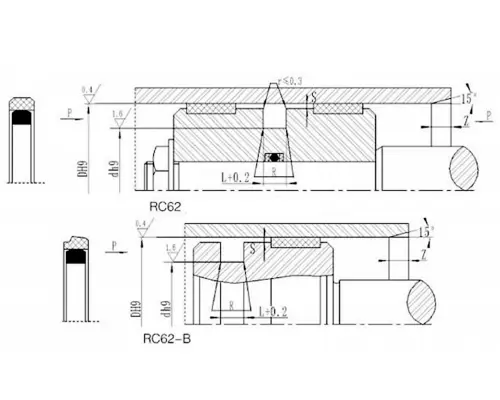

आरसी 62-80 एक्स 60 एक्स 10-पीटीएफई 3-आर 01 आरसी 62-मॉडेल डीएक्सडीएक्सएल पीटीएफई 3, आर 01 मटेरियल कोड
ऑर्डर मॉडेल ओके -80 एक्स 59 एक्स 8 सिलेंडर व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी
ऑर्डरिंग मॉडेल आरसी 63-80-पीटीएफई 3-आर 01 किंवा एसपीजीसी -80-पीटीएफई 3-आर 01
आरसी 63/एसपीजीसी-मॉडेल 80-सिलेंडर व्यास डी पीटीएफई 3-पीटीएफई मटेरियल कोड आर 01-ओ-रिंग मटेरियल कोड
ऑर्डर मॉडेल केडीएएस -80 एक्स 60 एक्स 22.4 सिलेंडर व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी (एल)
ऑर्डर मॉडेल टीपीएम -80 एक्स 60 एक्स 22.4 सिलेंडर व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी (एल)
ऑर्डरिंग उदाहरणः जीडीके -80*62*43*22.5-आर 01
ऑर्डर मॉडेल आरसी 64-80-पीटीएफई 3-आर 01
आरसी 64-मॉडेल 80-सिलेंडर व्यास डी पीटीएफई 3-पीटीएफई मटेरियल कोड आर 01-ओ-रिंग मटेरियल कोड
ऑर्डरिंग उदाहरणः एसपीजी-डी*डी*एल-पीटीएफई 3-आर 01 (बाह्य व्यास*अंतर्गत व्यास*ग्रूव्ह रुंदी) पीटीएफई 3, आर 01-मटेरियल कोड
आरसी 66
ऑर्डर मॉडेल आरसी 67-100 एक्स 85 एक्स 12.5-पीटीएफई 3-आर 01 किंवा एसपीजीडब्ल्यू -100 एक्स 85 एक्स 12.5-पीटीएफई 3-आर 01
मॉडेल-सिलेंडर व्यास एक्स ग्रूव्ह बॉटम व्यास एक्स ग्रूव्ह रुंदी पीटीएफई 3-सुधारित पीटीएफई मटेरियल कोड आर 01 इलास्टोमर मटेरियल कोड
Rcek
| मॉडेल | साहित्य | लागू श्रेणी | सीलिंग |
| Rcek-a | व्ही-रिंग: एनबीआर कापड, प्रेशर रिंग, समर्थन रिंग: एनबीआर कापड/पीए/पोम/पीटीएफई | सामान्य तापमान, उच्च दाब | चांगले |
| Rcek-b | व्ही-रिंग: एफकेएम कापड, प्रेशर रिंग, समर्थन रिंग: एफकेएम कापड/पीटीएफई | उच्च तापमान, उच्च दाब | चांगले |
| आरसीईके-सी | व्ही-रिंग: एनबीआर, प्रेशर रिंग, समर्थन रिंग: एनबीआर क्लॉथ/पीए/पोम/पीटीएफई | सामान्य तापमान, मध्यम आणि कमी दाब | उत्कृष्ट |
| आरसीईके-डी | व्ही-रिंग: एफकेएम, प्रेशर रिंग, सपोर्ट रिंग: एफकेएम कापड/पीटीएफई | उच्च तापमान, मध्यम आणि कमी दाब | उत्कृष्ट |
| Rcek-e | व्ही-रिंग: एनबीआर आणि एनबीआर कपड्यांचे संयोजन, प्रेशर रिंग, सपोर्ट रिंग: एनबीआर क्लॉथ/पीए/पीओएम/पीटीएफई | सामान्य तापमान, मध्यम आणि उच्च दाब | उत्कृष्ट |
| Rcek-f | व्ही-रिंग: एफकेएम आणि एफकेएम कपड्यांचे संयोजन, प्रेशर रिंग, समर्थन रिंग: एफकेएम कापड/पीटीएफई | उच्च तापमान, मध्यम आणि उच्च दाब | फेअर |
| Rcek-g | व्ही-रिंग, प्रेशर रिंग, समर्थन रिंग: पीटीएफई 1/पीटीएफई 2/पीटीएफई 3/पीटीएफई 4 | उच्च तापमान आणि उच्च दाब संक्षारक माध्यम | उत्कृष्ट |
| Rcek-h | व्ही-रिंग: पीयू, प्रेशर रिंग, समर्थन रिंग: पीयू/पीए/पोम/पीटीएफई | सामान्य तापमान, मध्यम आणि उच्च दाब | सीलिंग |
| ऑर्डर मॉडेल आरसीईके-ए -120 × 95 एक्स 255.3 मॉडेल-सिलेंडर व्यास एक्स ग्रूव्ह बॉटम व्यास एक्स ग्रूव्ह रुंदी | |||

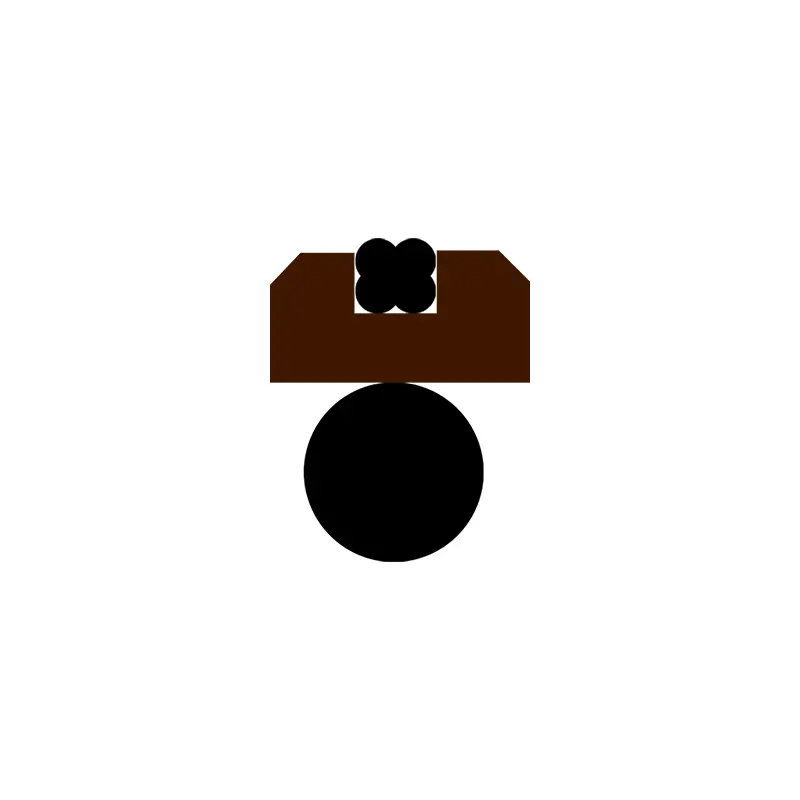

एक्यू

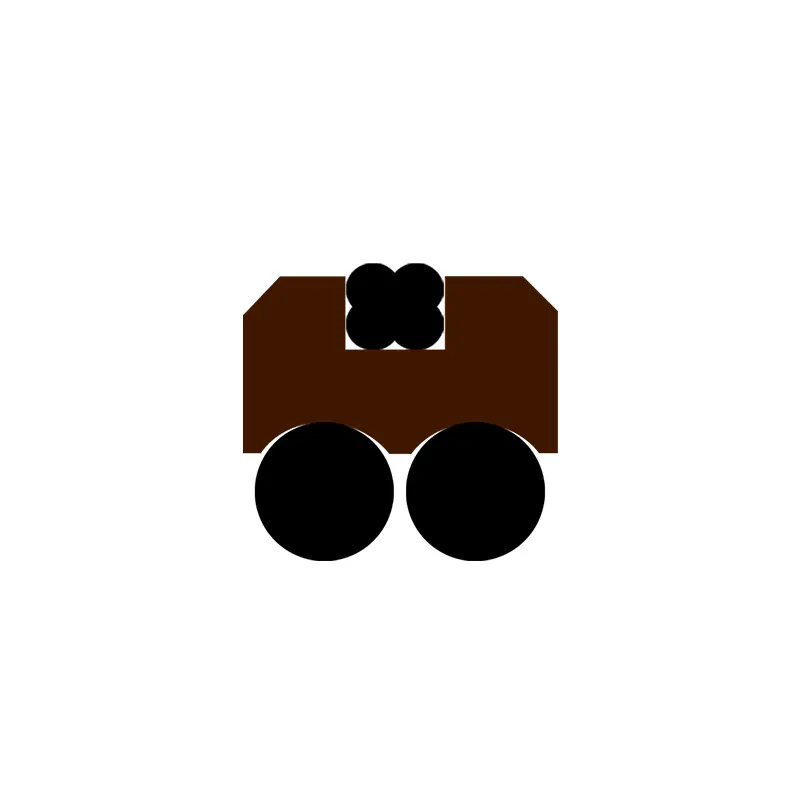

एक्यूएफ
आरसीकेआर
आरपीडब्ल्यू
टीडीए
चाम्फर लांबी
| सिलेंडर व्यास श्रेणी | चाम्फर लांबी E≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
टीडीएमए
Ggda
Rcup
ऑर्डर करणे उदाहरणः ऑर्डर मॉडेल आरसीयूपी डी 63 × 48 × 10 सिलेंडर व्यास × ग्रूव्ह व्यास × सील उंची

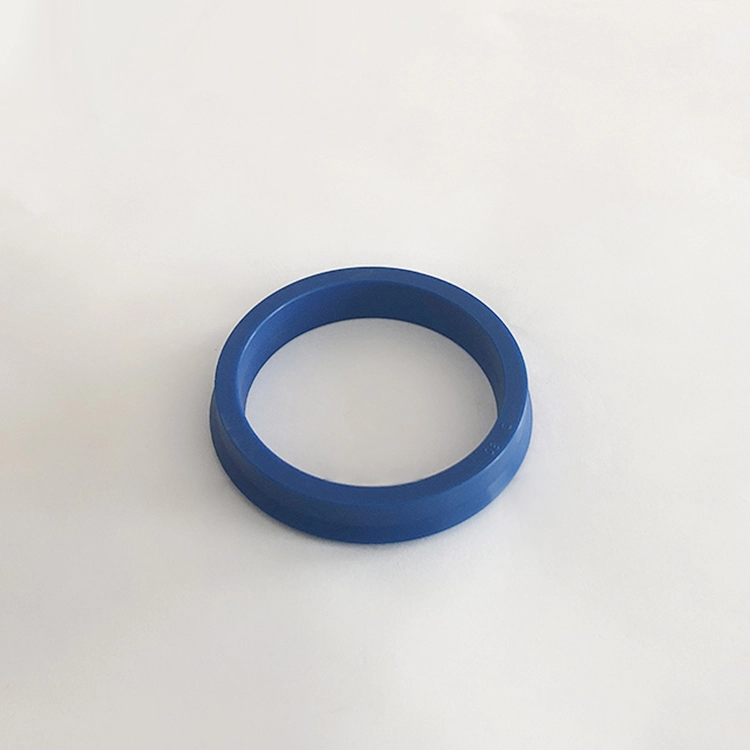

Yxd
ऑर्डर मॉडेल वाईएक्सडी 63 × 51 × 14-आर 01 सिलेंडर व्यास × ग्रूव्ह व्यास × सील उंची-मटेरियल कोड

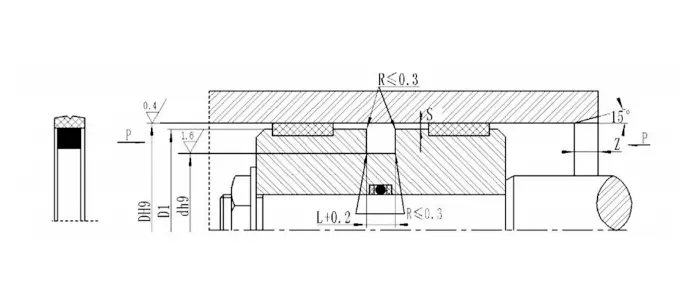

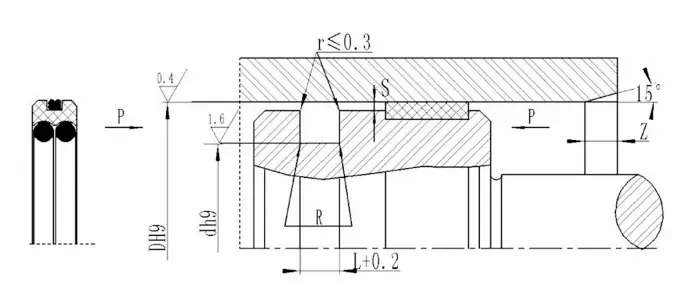

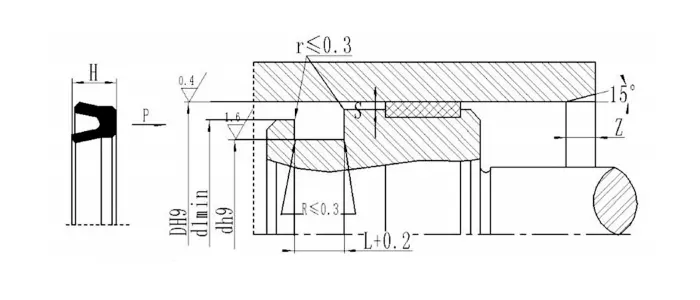

वैशिष्ट्ये:

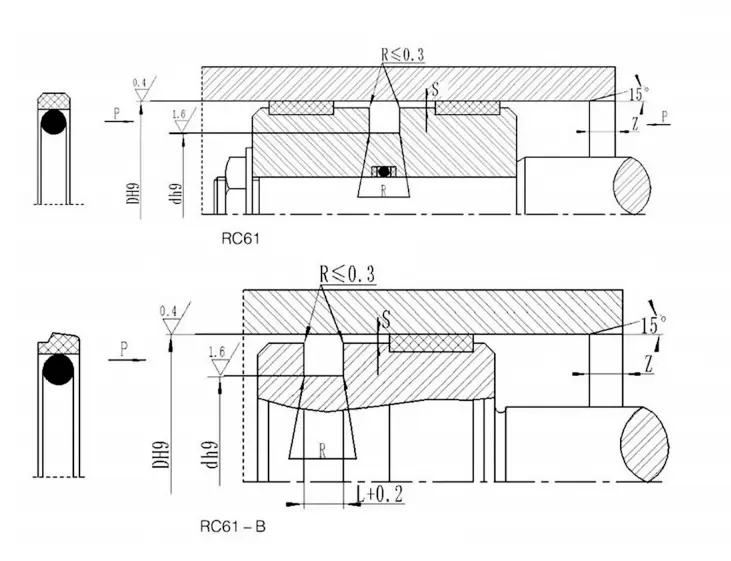

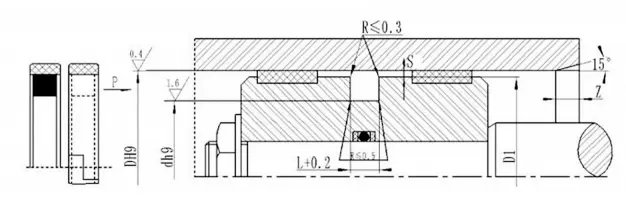

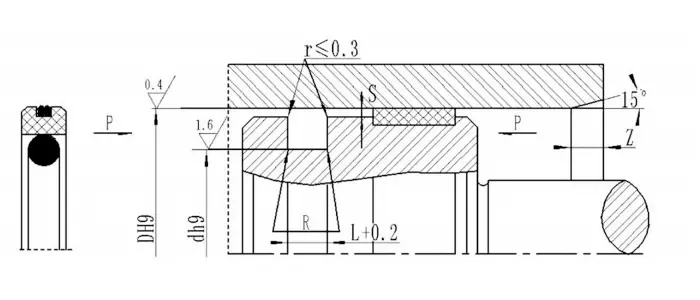

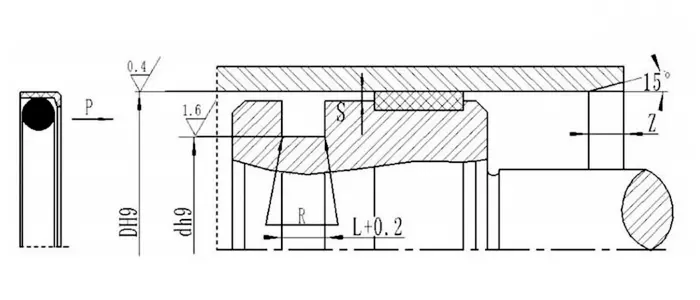

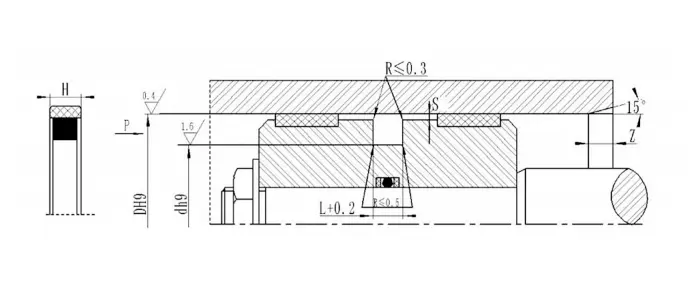

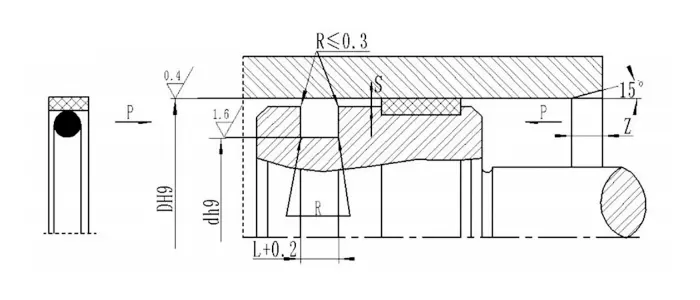

आरसी 61| छिद्र श्रेणी डी एच 9 |
खोबणी व्यास डी एच 9 |
खोबणीची रुंदी L+0.2 |
रेडियल क्लीयरन्स स्मॅक्स | गोलाकार कोप Rmax |
चाम्फर Zमि |
ओ-रिंग वायर व्यास | |||
| मानक प्रकार | हलका भार | भारी भार | 0 ~ 20 एमपीए | 20 ~ 40 एमपीए | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | डी -4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | डी -7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | डी -11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | डी -15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | डी -21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | डी -24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | डी -28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | डी -38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| टीप: 1. भोक व्यास ≤30 मिमीसाठी, ओपन ग्रूव्ह वापरण्याची शिफारस केली जाते. | |||||||||
| 2. प्रेशरसाठी> 40 एमपीए, सीलचे मूळ क्षेत्र एस मॅक्स एच 8/एफ 8 फिट टॉलरेंस वापरते | |||||||||
| छिद्र श्रेणी डी एच 9 |
खोबणी व्यास डी एच 9 |
खोबणीची रुंदी L+0.2 |
रेडियल क्लीयरन्स स्मॅक्स | गोलाकार कोप Rmax |
चाम्फर Zमि |
|
| 0-20 एमपीए | 20 ~ 40 एमपीए | |||||
| 20 ~ 49.9 | डी -10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | डी -15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | डी -20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | डी -25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | डी -30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | डी -35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | डी -40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| टीप: 1. भोक व्यास ≤ 30 मिमीसाठी, ओपन ग्रूव्ह वापरण्याची शिफारस केली जाते. | ||||||
| 2. प्रेशरसाठी> 40 एमपीएसाठी, सीलचे मूळ क्षेत्र एस मॅक्स एच 8/एफ 8 फिट टॉलरन्स वापरते. | ||||||
| मॉडेल | डीएच 9 | डीएच 9 | L+0.2 | डी 1 | मॉडेल | डीएच 9 | डीएच 9 | L+0.2 | डी 1 | मॉडेल | डीएच 9 | डीएच 9 | L+0.2 | डी 1 |
| ओके -25*16*4.2 | 25 | 16 | 4.2 | 24.3 | ओके -90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | ओके -160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| ओके -32*21*4.2 | 32 | 21 | 4.2 | 31.3 | ओके -95*74*8.0 | 95 | 74 | 8.0 | 94.0 | ओके -170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| ओके -40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | ओके -100*79*8.0 | 100 | 79 | 8.0 | 99.0 | ओके -180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| ओके -40*29*4.2 | 40 | 29 | 4.2 | 39.3 | ओके -100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | ओके -190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| ओके -50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | ओके -105*84*8.0 | 105 | 84 | 8.0 | 103.8 | ओके -200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| ओके -50*39*4.2 | 50 | 39 | 4.2 | 49.3 | ओके -110*89*8.0 | 110 | 89 | 8.0 | 108.8 | ओके -210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| ओके -60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | ओके -110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | ओके -220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| ओके -60*49*4.2 | 60 | 49 | 4.2 | 59.3 | ओके -115*94*8.0 | 115 | 94 | 8.0 | 113.8 | ओके -230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| ओके -63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | ओके -120*99*8.0 | 120 | 99 | 8.0 | 118.3 | ओके -240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| ओके -63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | ओके -125*104*8.0 | 125 | 104 | 8.0 | 123.8 | ओके -250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| ओके -70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | ओके -125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | ओके -280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| ओके -70*59*4.2 | 70 | 59 | 4.2 | 69.3 | ओके -130*109*8.0 | 130 | 109 | 8.0 | 128.8 | ओके -300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| ओके -75**54*8.0 | 75 | 54 | 8.0 | 74.2 | ओके -130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | ओके -320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| ओके -75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | ओके -135*114*8.0 | 135 | 114 | 8.0 | 133.5 | ओके -330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| ओके -80*59*8.0 | 80 | 59 | 8.0 | 79.0 | ओके -135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | ओके -350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| ओके -80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | ओके -140*119*8.0 | 140 | 119 | 8.0 | 138.8 | ओके -370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| ओके -85**64*8.0 | 85 | 64 | 8.0 | 84.0 | ओके -145*124*8.0 | 145 | 124 | 8.0 | 143.8 | ओके -420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| ओके -90*69*8.0 | 90 | 69 | 8.0 | 89.0 | ओके -150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|

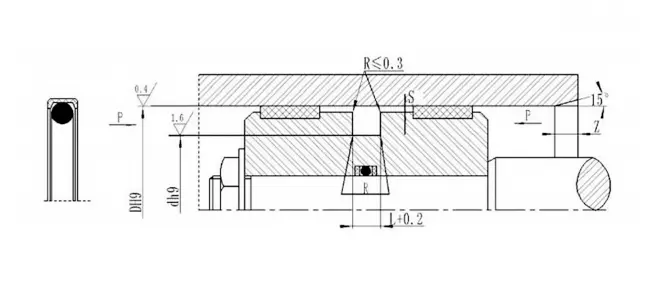

| छिद्र श्रेणी डी एच 9 |
ग्रूव्ह व्यास डी एच 9 | खोबणीची रुंदी L+0.2 |
रेडियल क्लीयरन्स Sमाx |
गोल कोप Rmax |
चाम्फर Zमि |
ओ-रिंग वायर व्यास dO |
|
| हायड्रॉलिक | वायवीय आणि हायड्रॉलिक लो घर्षण | ||||||
| 6 ~ 13 | डी -3 | डी -3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | डी -4 | डी -4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | डी -6 | डी -6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | डी -10 | डी -10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | डी -15 | डी -15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |

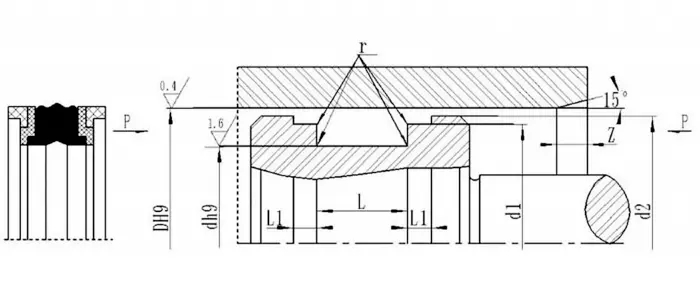

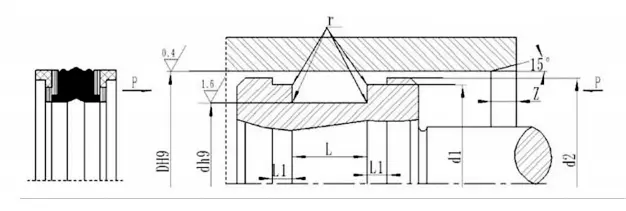

| मॉडेल | आकार | मॉडेल | आकार | ||||||||||
| D | d | डी 1 | डी 2 | L | L1 | D | d | डी 1 | डी 2 | L | L1 | ||
| केडीएएस -20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | केडीएएस -25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| केडीएएस -22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | केडीएएस -28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| केडीएएस -25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | केडीएएस -30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |

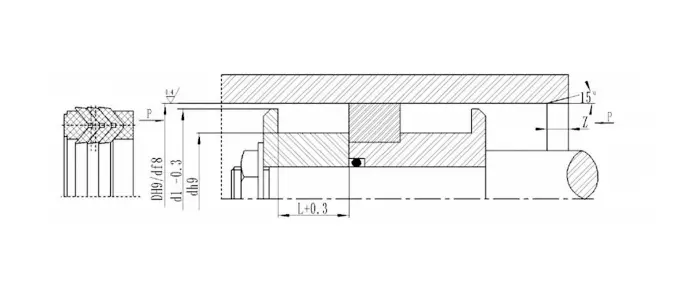

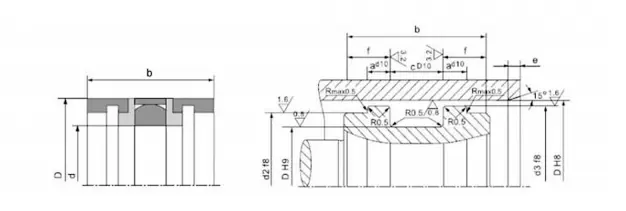

| उत्पादन क्रमांक | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| जीडीके -56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| Gdkk-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| जीडीकेके -100 | 100 | 82 | 92 | 96 | 10 | ||||
| जीडीकेके -110 | 110 | 92 | 102 | 106 | |||||
| जीडीकेके -115 | 115 | 97 | 107 | 111 | |||||
| जीडीकेके -120 | 120 | 102 | 112 | 116 |

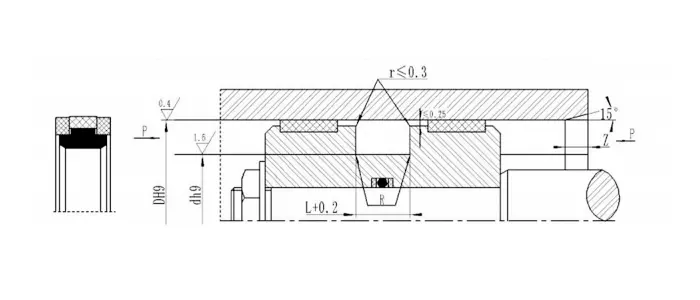

| छिद्र श्रेणी डी एच 9 |
खोबणी व्यास डीएच 9 |
खोबणीची रुंदी L+0.2 |
गोलाकार कोप Rmax |
रेडियल क्लीयरन्स स्मॅक्स |
चाम्फर Zमि |
ओ-रिंग वायर व्यास dO |
| 14 ~ 22.9 | डी -5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | डी -6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | डी -10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | डी -13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| टीपः सिलेंडर व्यास ≤30 मिमीसाठी, ओपन ग्रूव्हची शिफारस केली जाते. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| ऑर्डरिंग उदाहरणः आरसी 66-डी*डी*एल-पीटीएफई 3-आर 01 (बाह्य व्यास*अंतर्गत व्यास*ग्रूव्ह रूंदी) पीटीएफई 3, आर 01- मटेरियल कोड | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| टीपः परिमाण या सारणीमध्ये सूचीबद्ध नाहीत, कृपया आमच्याशी संपर्क साधा. | ||||||||||||||||||
| डीएच 9 | डी एच 9 | L+0.2 | Z | R |
|
डीएच 9 | डी एच 9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| वैशिष्ट्ये आणि परिमाण | ||||||||||
| सिलेंडर व्यास | तळाशी व्यास | बेस व्यास | रुंदी | मार्गदर्शक मि |
|
सिलेंडर व्यास | तळाशी व्यास | बेस व्यास | रुंदी | मार्गदर्शक मि |
| डीएच 9 | डी एच 9 | डी 1 | L | Z | डीएच 9 | डी एच 9 | डी 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| ऑर्डर करणे उदाहरण एक्यू 0800 80 × 64.5 × 6.3 (डी × डी × एल) पीटीएफई 3-आर 01 पीटीएफई 3 आर 01-मटेरियल कोड | ||||||||||||||||
| उत्पादन क्रमांक | D | d | L+0.2 | Rमाx |
|
उत्पादन क्रमांक | D | d | L+0.2 | Rमाx |
|
उत्पादन क्रमांक | D | d | L+0.2 | Rमाx |
| Aq0160 | 16 | 5 | 4.2 | 0.8 | Aq0800l | 80 | 64.5 | 6.3 | 1.2 | एक्यू 1500 | 150 | 129 | 8.1 | 1.6 | ||
| Edd0180 | 18 | 7 | 42 | 0.8 | Aq0800 | 80 | 59 | 8.1 | 1.6 | एक्यू 1600 | 160 | 139 | 8.1 | 1.6 | ||
| Aq0200 | 20 | 9 | 4.2 | 0.8 | Aq0850l | 85 | 69.5 | 6.3 | 1.2 | Aq1700 | 170 | 149 | 8.1 | 1.6 | ||
| Aq0220 | 22 | 11 | 4.2 | 0.8 | Aq0850 | 85 | 64 | 8.1 | 1.6 | एक्यू 1800 | 180 | 159 | 8.1 | 1.6 | ||
| Aq0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | Aq1900 | 190 | 169 | 8.1 | 1.6 | ||
| Aq0280 | 28 | 17 | 4.2 | 0.8 | Aq0900 | 90 | 69 | 8.1 | 1.6 | Aq2000 | 200 | 179 | 8.1 | 1.6 | ||
| Aq0300 | 30 | 19 | 4.2 | 0.8 | Aq0950l | 95 | 79.5 | 6.3 | 1.2 | Aq2100 | 210 | 189 | 8.1 | 1.6 | ||
| Aq0320 | 32 | 21 | 4.2 | 0.8 | Aq0950 | 95 | 74 | 8.1 | 1.6 | Aq2200 | 220 | 199 | 8.1 | 1.6 | ||
| Aq0350 | 35 | 24 | 4.2 | 0.8 | Aq1000l | 100 | 84.5 | 6.3 | 1.2 | एक्यू 2300 | 230 | 209 | 8.1 | 1.6 | ||
| Aq0400 | 40 | 29 | 4.2 | 0.8 | एक्यू 1000 | 100 | 79 | 8.1 | 1.6 | एक्यू 2400 | 240 | 219 | 8.1 | 1.6 | ||
| ऑर्डर करणे उदाहरण एक्यूएफ 0800 80 × 67 × 8.3 (डी × डी × एल) पीटीएफई 3-आर 01 मटेरियल कोड | ||||||||||||||||
| उत्पादन क्रमांक |
D एच 9 |
d एच 9 |
L+0.2 | Rमाx |
|
उत्पादन क्रमांक |
D एच 9 |
d एच 9 |
L+0.2 | Rमाx |
|
उत्पादन क्रमांक |
D एच 9 |
d एच 9 |
L+0.2 | Rमाx |
| Aqf0400 | 40 | 30 | 6.3 | 1.2 | Aqf01150 | 115 | 102 | 8.3 | 1.6 | Aqf3200 | 320 | 302 | 12.3 | 3 | ||
| Aqf0420 | 42 | 32 | 6.3 | 1.2 | Aqf01200 | 120 | 107 | 8.3 | 1.6 | एक्यूएफ 3500 | 350 | 332 | 12.3 | 3 | ||
| Aqf0450 | 45 | 35 | 6.3 | 1.2 | Aqf01250 | 125 | 112 | 8.3 | 1.6 | Aqf4000 | 400 | 382 | 12.3 | 3 | ||
| Aqf0480 | 48 | 38 | 6.3 | 1.2 | Aqf01300 | 130 | 117 | 8.3 | 1.6 | Aqf4200 | 420 | 402 | 12.3 | 3 | ||
| Aqf0500 | 50 | 40 | 6.3 | 1.2 | एक्यूएफ 1350 | 135 | 117 | 12.3 | 3 | Aqf4500 | 450 | 432 | 12.3 | 3 | ||
| Aqf0520 | 52 | 42 | 6.3 | 1.2 | एक्यूएफ 1400 | 140 | 122 | 12.3 | 3 | Aqf4800 | 480 | 449 | 16.3 | 3 | ||
| Aqf0550 | 55 | 45 | 6.3 | 1.2 | एक्यूएफ 1500 | 150 | 132 | 12.3 | 3 | Aqf5000 | 500 | 469 | 16.3 | 3 | ||
| Aqf0600 | 60 | 50 | 6.3 | 1.2 | Aqf1600 | 160 | 142 | 12.3 | 3 | Aqf6000 | 600 | 569 | 16.3 | 3 | ||
| Aqf0630 | 63 | 53 | 6.3 | 1.2 | Aqf1700 | 170 | 152 | 12.3 | 3 | Aqf7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | डी 1 |
|
D | d | L | डी 1 |
|
D | d | L | डी 1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| छिद्र श्रेणी डी एच 9 |
खोबणी व्यास डी एच 9 |
खोबणीची रुंदी L+0.2 |
रेडियल क्लीयरन्स स्मॅक्स | गोलाकार कोप Rmax |
चाम्फर Z |
ओ-रिंग वायर व्यास | |||
| मानक प्रकार आरपीडब्ल्यू |
हलका भार आरपीडब्ल्यू-क्यू |
भारी भार आरपीडब्ल्यू-झेड |
0 ~ 20 एमपीए | 20-40 एमपीए | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | डी -4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | डी -7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | डी -11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | डी -15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | डी -21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | डी -24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | डी -28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | डी -38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| टीप: 1. भोक व्यास ≤ 30 मिमीसाठी, ओपन ग्रूव्ह वापरण्याची शिफारस केली जाते. | |||||||||
| 2. प्रेशरसाठी> 40 एमपीएसाठी, सीलचे मूळ क्षेत्र एच 8/एफ 8 फिट टॉलरन्स वापरते. | |||||||||
|
|
|||||||||||||
| ऑर्डर क्रमांक | डीएच 8 | डीएच 9 | एल+0.2 |
|
ऑर्डर क्रमांक | डीएच 8 | डीएच 9 | एल+0.2 |
|
ऑर्डर क्रमांक | डीएच 8 | डीएच 9 | एल+0.2 |
| TDA0400 | 40 | 32 | 7.5 | टीडीए 1150 | 115 | 100 | 13 | टीडीए 2800 | 280 | 260 | 17 | ||
| टीडीए 0450 | 45 | 37 | 7.5 | टीडीए 1200 | 120 | 105 | 13 | टीडीए 3000 | 300 | 280 | 17 | ||
| टीडीए 0500 | 50 | 42 | 7.5 | टीडीए 1250 | 125 | 110 | 13 | टीडीए 3200 | 320 | 300 | 17 | ||
| टीडीए 0550 | 55 | 45 | 7.5 | टीडीए 1300 | 130 | 115 | 13 | टीडीए 3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | टीडीए 1400 | 140 | 120 | 13 | टीडीए 3700 | 370 | 345 | 17 | ||
| टीडीए 0630 | 63 | 53 | 8.5 | टीडीए 1450 | 145 | 125 | 13 | टीडीए 3800 | 380 | 350 | 21 | ||
| टीडीए 0630 ए | 63 | 48 | 13 | टीडीए 1500 | 150 | 130 | 13 | टीडीए 3900 | 390 | 360 | 21 | ||
| टीडीए 0650 | 65 | 50 | 8.5 | टीडीए 1600 | 160 | 140 | 13 | टीडीए 4100 | 410 | 380 | 21 | ||
| टीडीए 0650 ए | 65 | 50 | 13 | टीडीए 1600 ए | 160 | 140 | 17 | टीडीए 4300 | 430 | 400 | 21 | ||
| टीडीए 0700 | 70 | 55 | 13 | टीडीए 1700 | 170 | 150 | 17 | टीडीए 4500 | 450 | 420 | 21 | ||
| टीडीए 0750 | 75 | 60 | 13 | टीडीए 1800 | 180 | 160 | 17 | टीडीए 4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | टीडीए 1900 | 190 | 170 | 17 | टीडीए 5000 | 500 | 475 | 17 | ||
| टीडीए 0850 | 85 | 70 | 13 | टीडीए 2000 | 200 | 180 | 17 | टीडीए 5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | टीडीए 2100 | 210 | 190 | 17 | टीडीए 5900 | 590 | 560 | 21 | ||
| टीडीए 0950 | 95 | 80 | 13 | टीडीए 2200 | 220 | 200 | 17 | टीडीए 6000 | 600 | 570 | 21 | ||
| टीडीए 1000 | 100 | 85 | 13 | टीडीए 2250 | 225 | 205 | 17 | टीडीए 6700 | 670 | 640 | 21 | ||
| टीडीए 1100 | 110 | 95 | 13 | टीडीए 2500 | 250 | 230 | 17 |
|
|
|
|
||
| टीपः जर आवश्यक वैशिष्ट्ये या सारणीमध्ये नसतील तर कृपया आमच्याशी संपर्क साधा. | |||||||||||||

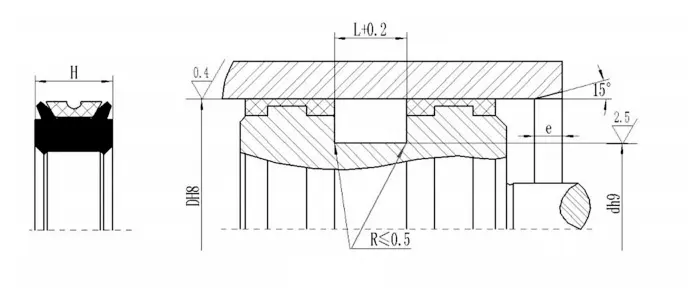

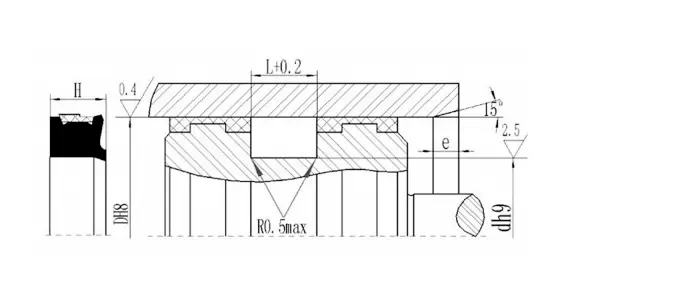

| स्थापना परिमाण |
|
|
|
|
|
|
|
|
|
|
|
चाम्फर लांबी | |||||
| सिलेंडर व्यास 8 | ग्रूव्ह तळाशी व्यास 9 | स्लॉट रुंदी एल+0.2 | सील उंची एच |
|
|
सिलेंडर व्यास श्रेणी | चाम्फर लांबी e≥ | ||||||||||
| 40-120 | डी -10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | डी -12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | डी -14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | डी -16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| ऑर्डर क्रमांक | डीएच 8 | डीएच 9 | L+0.2 |
|
ऑर्डर क्रमांक | डीएच 8 | डीएच 9 | L+0.2 |
|
ऑर्डर क्रमांक | डीएच 8 | डीएच 9 | L+0.2 | ||||
| टीडीएमए 0400 | 40 | 30 | 16 | टीडीएमए 1150 | 115 | 105 | 16 | टीडीएमए 2500 | 250 | 238 | 16 | ||||||
| टीडीएमए 0450 | 45 | 35 | 16 | टीडीएमए 1200 | 120 | 110 | 16 | टीडीएमए 2800 | 280 | 268 | 16 | ||||||
| टीडीएमए 0500 | 50 | 40 | 16 | टीडीएमए 1250 | 125 | 113 | 16 | टीडीएमए 3000 | 300 | 288 | 16 | ||||||
| टीडीएमए 0550 | 55 | 45 | 16 | टीडीएमए 1300 | 130 | 118 | 16 | टीडीएमए 3200 | 320 | 306 | 16 | ||||||
| टीडीएमए 0560 | 56 | 46 | 16 | टीडीएमए 1350 | 135 | 123 | 16 | टीडीएमए 3500 | 350 | 336 | 16 | ||||||
| टीडीएमए 0600 | 60 | 50 | 16 | टीडीएमए 1400 | 140 | 128 | 16 | टीडीएमए 3800 | 380 | 366 | 16 | ||||||
| टीडीएमए 0630 | 63 | 53 | 16 | टीडीएमए 1500 | 150 | 138 | 16 | टीडीएमए 4000 | 400 | 384 | 16 | ||||||
| टीडीएमए 0650 | 65 | 55 | 16 | टीडीएमए 1600 | 160 | 148 | 16 | टीडीएमए 4200 | 420 | 404 | 16 | ||||||
| टीडीएमए 0700 | 70 | 60 | 16 | टीडीएमए 1700 | 170 | 158 | 16 | टीडीएमए 4500 | 450 | 434 | 16 | ||||||
| टीडीएमए 0750 | 75 | 65 | 16 | टीडीएमए 1800 | 180 | 168 | 16 | टीडीएमए 4800 | 480 | 464 | 16 | ||||||
| टीडीएमए 0800 | 80 | 70 | 16 | टीडीएमए 1900 | 190 | 178 | 16 | टीडीएमए 5000 | 500 | 484 | 16 | ||||||
| टीडीएमए 0850 | 85 | 75 | 16 | टीडीएमए 2000 | 200 | 188 | 16 | टीडीएमए 5600 | 560 | 544 | 16 | ||||||
| टीडीएमए 0900 | 90 | 80 | 16 | टीडीएमए 2100 | 210 | 198 | 16 | टीडीएमए 6000 | 600 | 584 | 16 | ||||||
| टीडीएमए 1000 | 100 | 90 | 16 | टीडीएमए 2200 | 220 | 208 | 16 | टीडीएमए 6300 | 630 | 614 | 16 | ||||||
| टीडीएमए 1100 | 110 | 100 | 16 | टीडीएमए 2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| टीपः आवश्यक वैशिष्ट्ये या सारणीमध्ये नाहीत, परंतु तयार केली जाऊ शकतात. कृपया आमच्याशी संपर्क साधा. | |||||||||||||||||

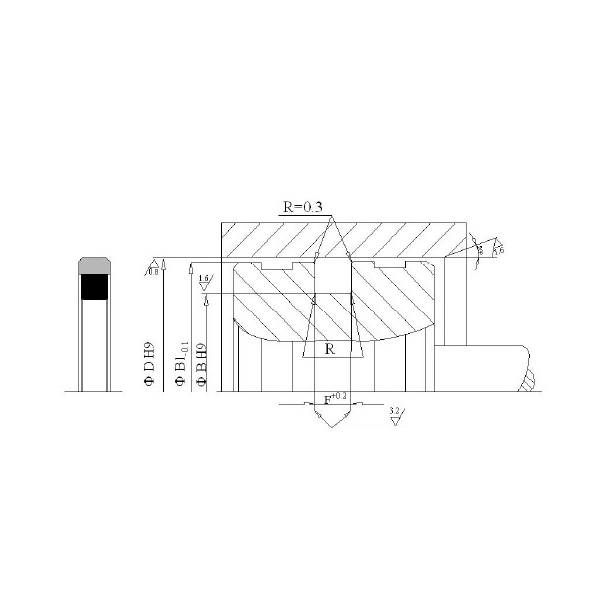

| स्थापना परिमाण |
|
|
|
|
|
|
चाम्फर लांबी | |||||||
|
|
|
|
|
सिलेंडर व्यास श्रेणी | चाम्फर लांबी e≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| सिलेंडर व्यास डीएच 8 | खोबणी तळाशी व्यास डीएच 9 | स्लॉट रुंदी एल+0.2 | सील उंची एच |
|
100-199 | 10 | ||||||||
| <96 | डी -16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | डी -20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | डी -28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | डी -36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| ऑर्डर क्रमांक | डी एच 8 | डी एच 9 | L+0.2 |
|
ऑर्डर क्रमांक | डी एच 8 | डी एच 9 | L+0.2 |
|
ऑर्डर क्रमांक | डी एच 8 | डी एच 9 | L+0.2 | |
| Ggda0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | Ggda2500 | 250 | 222 | 13 | |||
| Ggda0450 | 45 | 28.2 | 8 | Ggda1100 | 110 | 90 | 10 | Ggda2800 | 280 | 252 | 13 | |||
| Ggda0500 | 50 | 33.2 | 8 | Ggda1150 | 115 | 95 | 10 | Ggda3000 | 300 | 272 | 13 | |||
| Ggda0550 | 55 | 38.2 | 8 | Ggda1200 | 120 | 100 | 10 | Ggda3200 | 320 | 292 | 13 | |||
| Ggda0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | Ggda3500 | 350 | 322 | 13 | |||
| Ggda0600 | 60 | 43.2 | 8 | Ggda1300 | 130 | 110 | 10 | Ggda3800 | 380 | 352 | 13 | |||
| Ggda0630 | 63 | 46.2 | 8 | Ggda1350 | 135 | 115 | 10 | Ggda4000 | 400 | 364 | 20 | |||
| Ggda0650 | 65 | 48.2 | 8 | Ggda1400 | 140 | 120 | 10 | Ggda4200 | 420 | 384 | 20 | |||
| Ggda0700 | 70 | 53.2 | 8 | Ggda1500 | 150 | 130 | 10 | Ggda4500 | 450 | 414 | 20 | |||
| Ggda0750 | 75 | 58.2 | 8 | Ggda1600 | 160 | 140 | 10 | Ggda4800 | 480 | 444 | 20 | |||
| Ggda0800 | 80 | 63.2 | 8 | Ggda1700 | 170 | 150 | 10 | Ggda5000 | 500 | 464 | 20 | |||
| Ggda0850 | 85 | 68.2 | 8 | Ggda1800 | 180 | 160 | 10 | Ggda5600 | 560 | 524 | 20 | |||
| Ggda0900 | 90 | 73.2 | 8 | Ggda1900 | 190 | 170 | 10 | Ggda6000 | 600 | 564 | 20 | |||
| Ggda0950 | 95 | 78.2 | 8 | Ggda2000 | 200 | 172 | 13 | Ggda6300 | 630 | 594 | 20 | |||
| Ggda1000 | 100 | 80 | 10 | Ggda2200 | 220 | 192 | 13 |
|
|
|
|
|||
| टीपः आवश्यक वैशिष्ट्ये या सारणीमध्ये नाहीत, परंतु तयार केली जाऊ शकतात. कृपया आमच्याशी संपर्क साधा. उपलब्ध कमाल उत्पादन 1600 मिमी आहे. | ||||||||||||||
| एक्सट्र्यूजन अंतर |
|
|
|
|
|
|
|
|
|
|
|
||
| दबाव एमपीए | एक्सट्र्यूजन गॅप स्मॅक्स |
|
|
|
|||||||||
| सिलेंडर व्यास d≤60 मिमी | सिलेंडर व्यास डी> 60 मिमी |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| आकार चार्ट | |||||||||||||
| उत्पादन क्रमांक | D | d | H | L | डी 1 |
|
उत्पादन क्रमांक | D | d | H | L | डी 1 | |
| Rcup30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | Rcup40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| Rcup30*15*10 | 30 | 15 | 10 | 11 | 19 | Rcup40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| Rcup30*20*8 | 30 | 20 | 8 | 9 | 24 | Rcup40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| Rcup30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | Rcup45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| Rcup35*20*10 | 35 | 20 | 10 | 11 | 25 | Rcup50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| Rcup35*25*8 | 35 | 25 | 8 | 9 | 29 | Rcup50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| Rcup35*27*10 | 35 | 27 | 10 | 11 | 30 | Rcup50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| Rcup40*25*10 | 40 | 25 | 10 | 11 | 30 | Rcup50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| Rcup40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | Rcup50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| Rcup40*30*10 | 40 | 30 | 10 | 11 | 34 | Rcup50*40*8 | 50 | 40 | 8 | 9 | 43 | ||

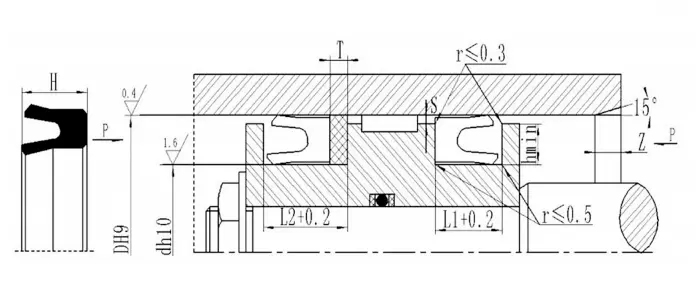

| उत्पादन क्रमांक | D | d | H | L1 | L2 | T |
|
उत्पादन क्रमांक | D | d | H | L1 | L2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| Yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| Yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| Yxd20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | Yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| Yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | Yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | Yxd95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| Yxd35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | Yxd100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
पत्ता
क्रमांक 1 रुईचेन रोड, डोंगलियटिंग इंडस्ट्रियल पार्क, चेंगयांग जिल्हा, किंगडाओ सिटी, शेंडोंग प्रांत, चीन
दूरध्वनी
