हायड्रॉलिक डस्ट सील हे सीलिंग उत्पादनांपैकी एक आहे जे रुचेन सील तयार करू शकते. आपण या प्रकारच्या उत्पादनातील भिन्न मॉडेल्सबद्दल शिकू शकता आणि स्ट्रक्चरल संयोजन देखील करू शकता. आवश्यक असल्यास, आपण मदतीसाठी किंवा सानुकूलित निराकरणासाठी आमच्याशी संपर्क साधू शकता किंवा नमुना पुस्तक मिळविण्यासाठी आमच्याशी संपर्क साधू शकता.

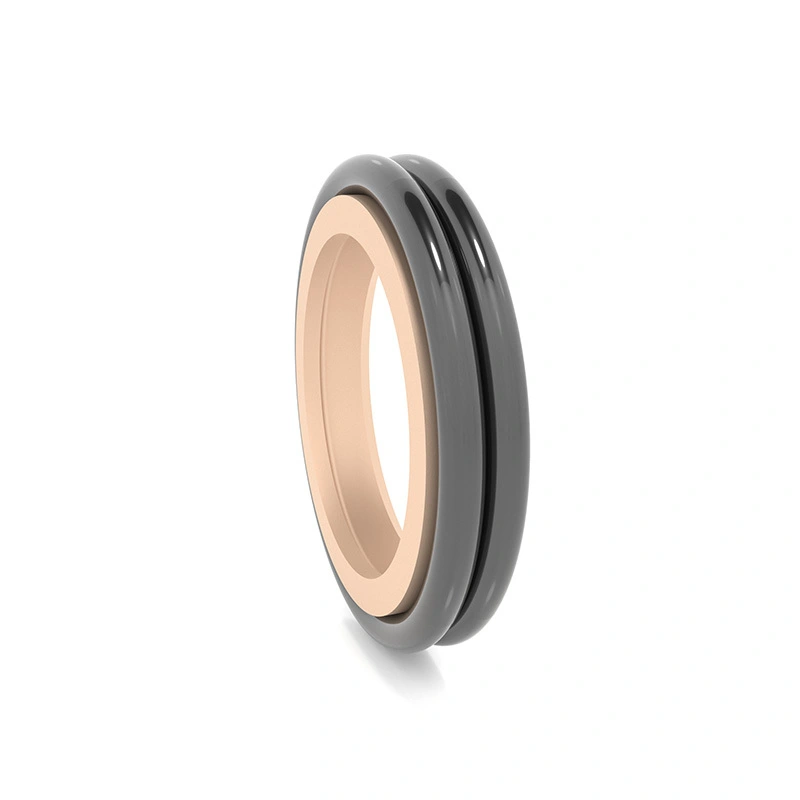

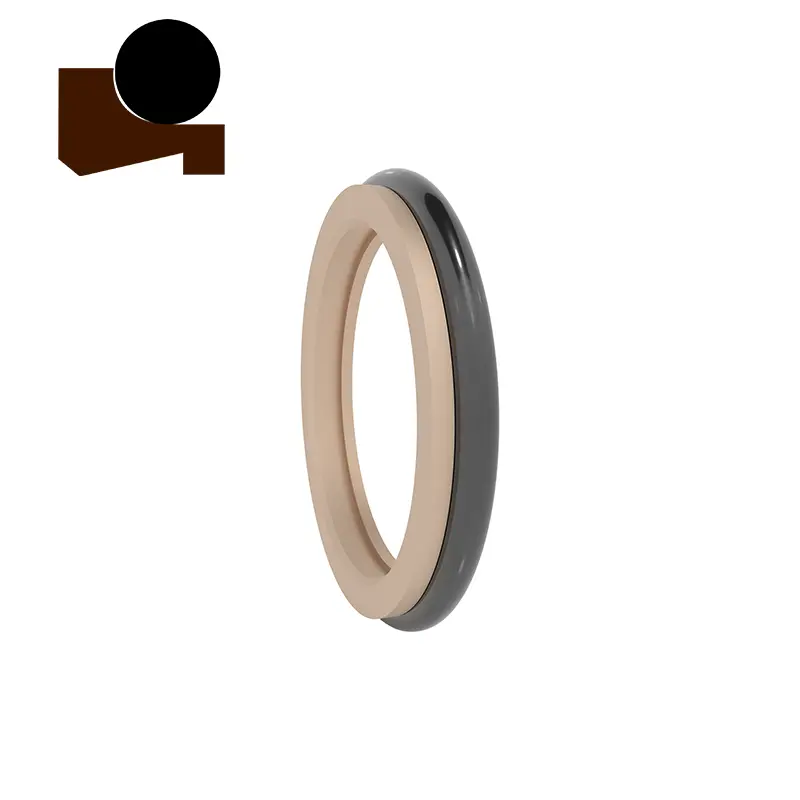

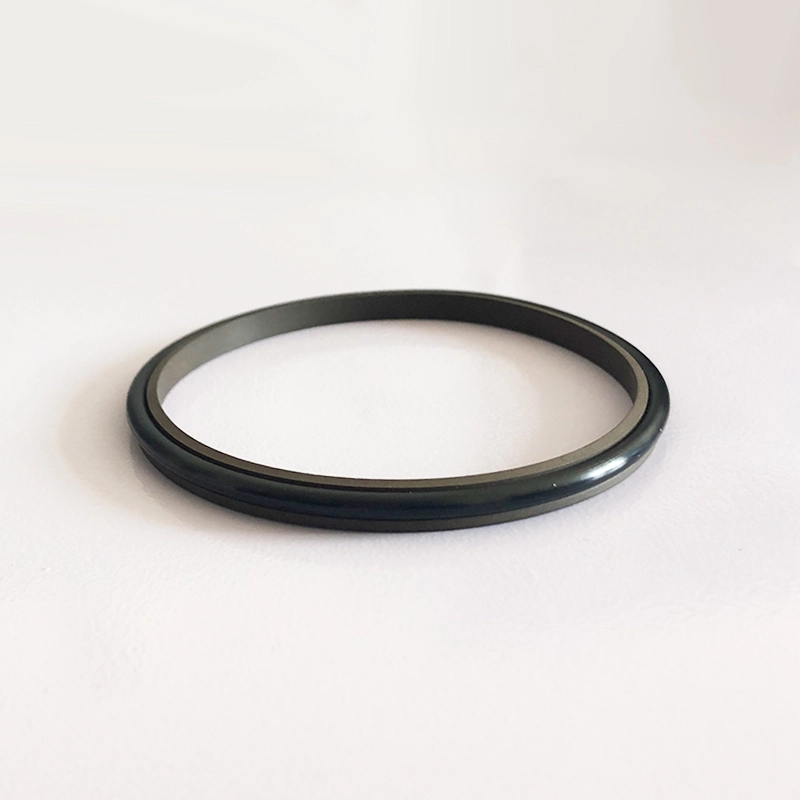

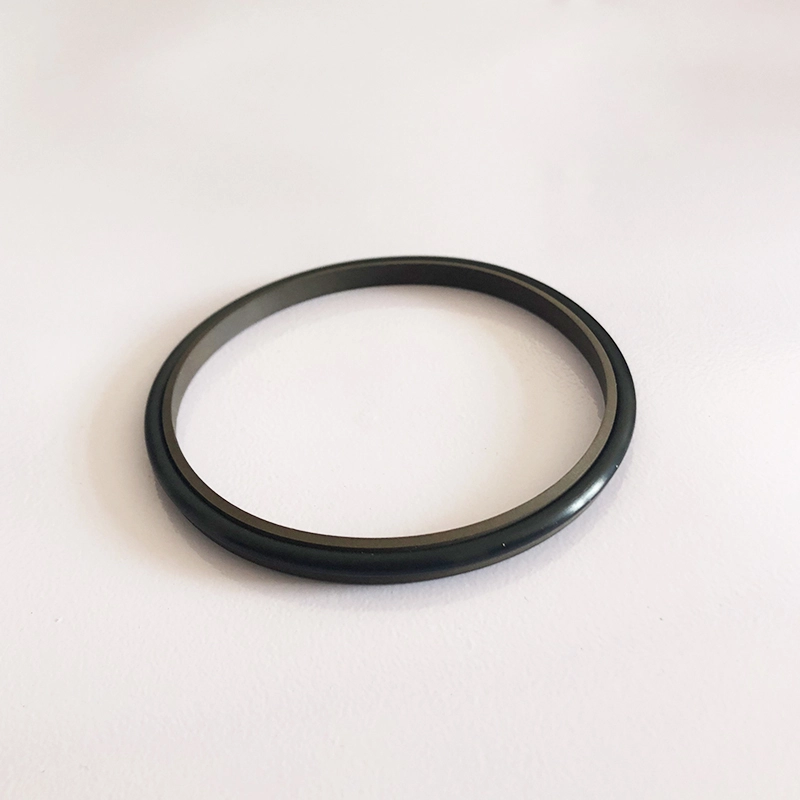

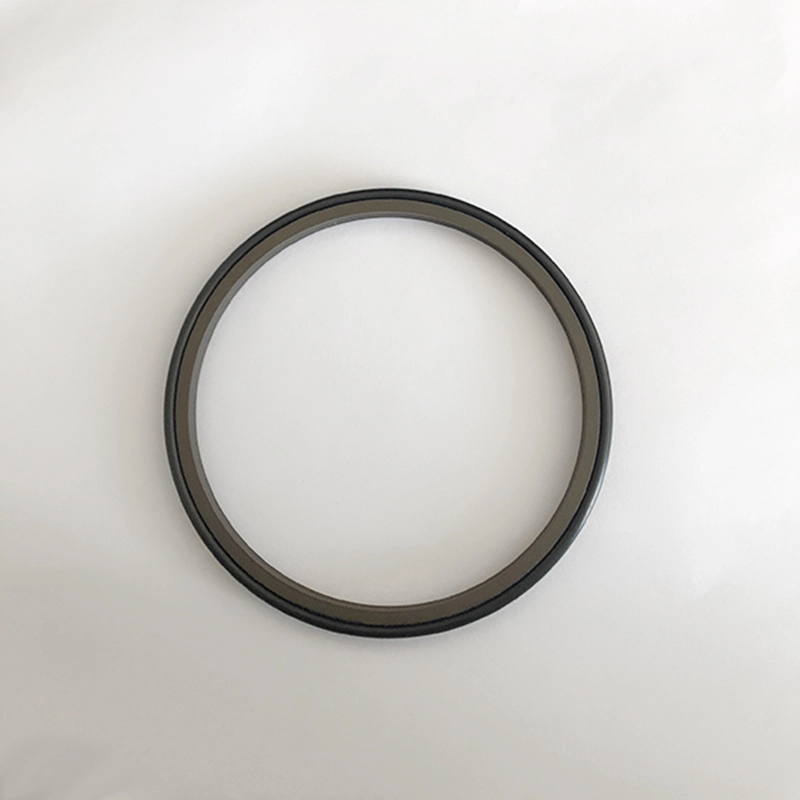

आरसीएफ ०१ आणि आरसीएफ ०२ हे अँटी-वेअर पीटीएफई मटेरियल आणि ओ-आकाराच्या रबर रिंगने भरलेल्या डबल-लिप डस्ट सील रिंगपासून बनविलेले द्वि-मार्ग धूळ सील आहेत. ओ-रिंग पीटीएफई रिंगच्या पोशाखांची भरपाई करण्यासाठी प्रीलोड फोर्स प्रदान करते. आरसीएफ 01 हेवी ड्यूटी प्रसंगी योग्य आहे, जसे की धुळीचे किंवा थंड वातावरण आणि उच्च-वारंवारता परस्पर क्रियाशील गती. 30 मिमीपेक्षा कमी शाफ्ट व्यासांसाठी स्प्लिट ग्रूव्हचा वापर केला पाहिजे. आरसीएफ ०२ रिफोक्रोकेटिंग मोशन, स्विंग किंवा सर्पिल मोशन अटींसाठी योग्य आहे.

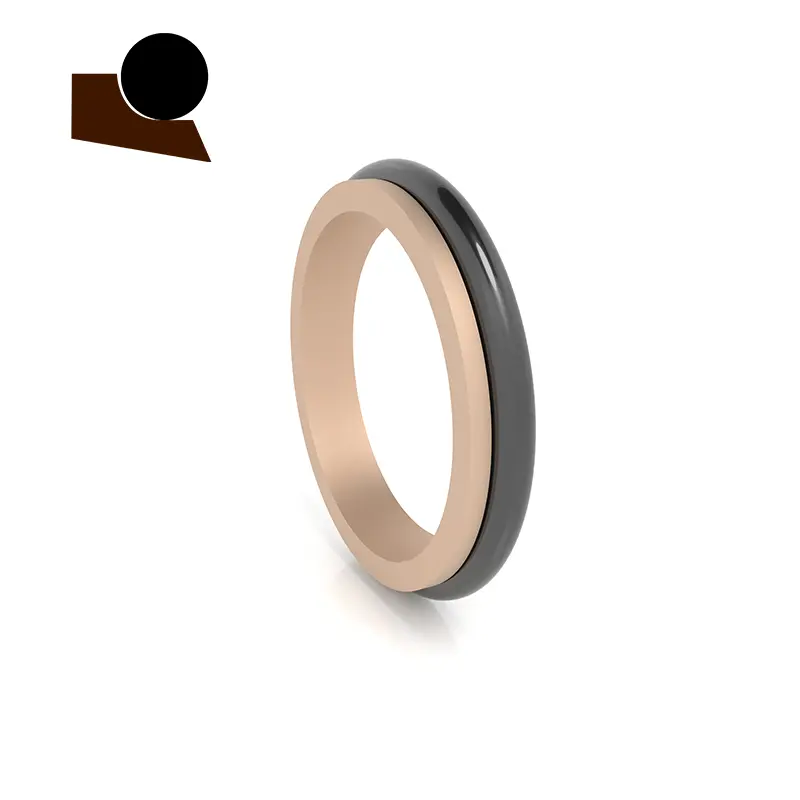

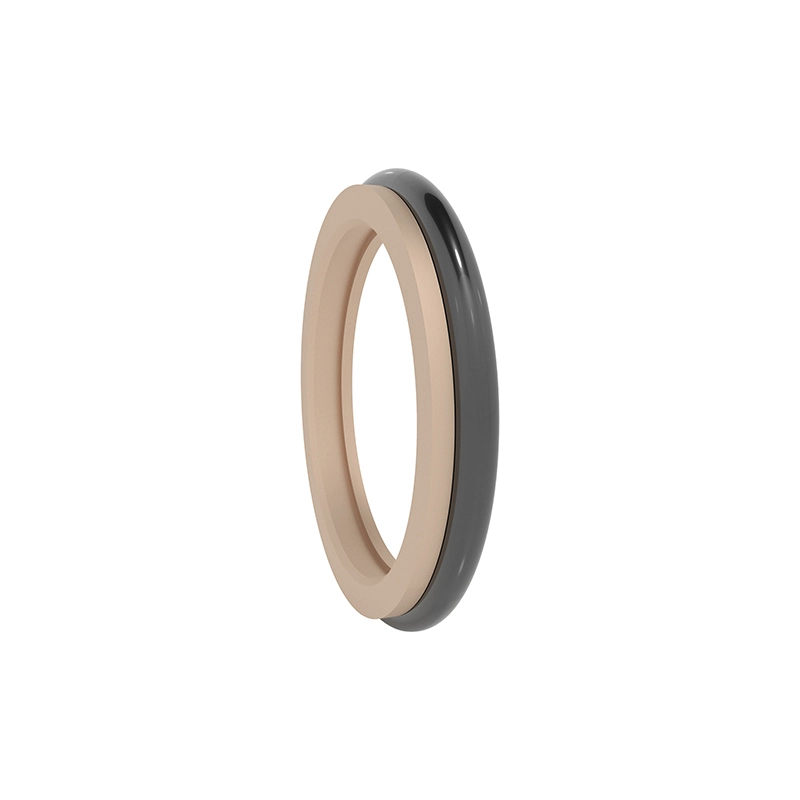

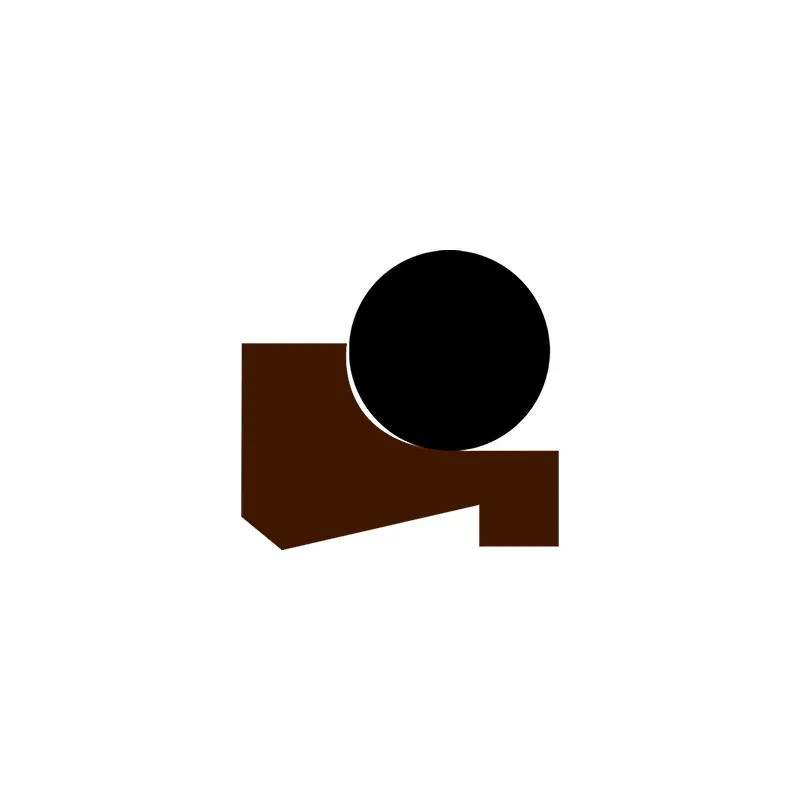

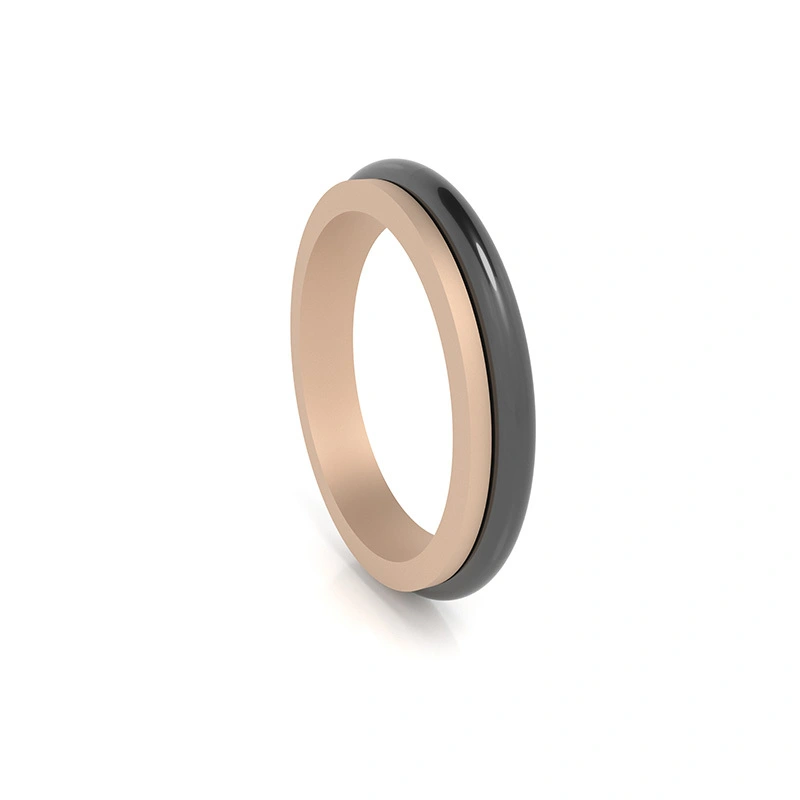

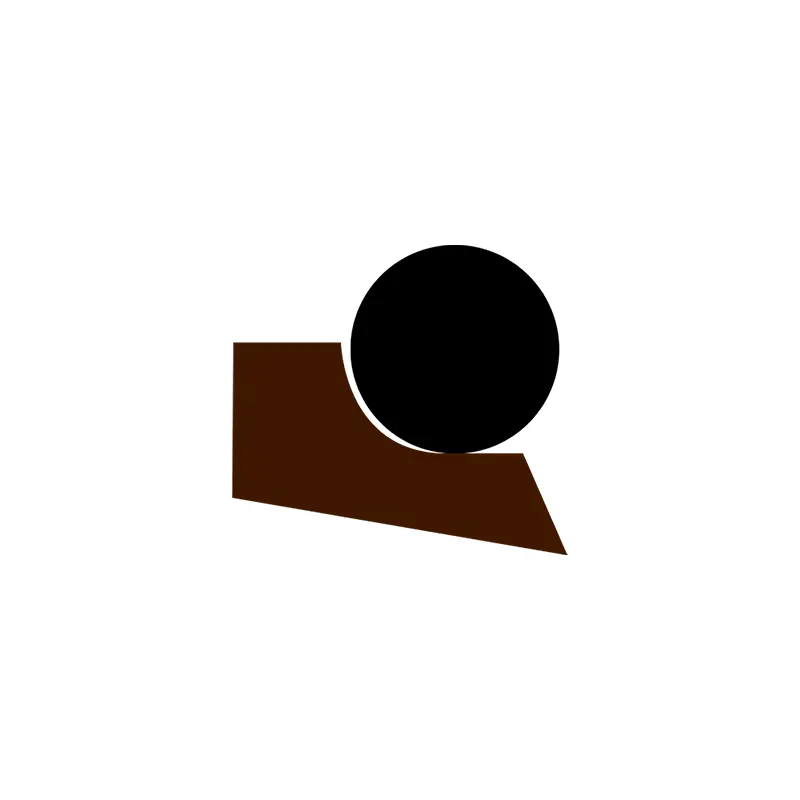

आरसीएफ ०3 ही एक-वे डस्ट रिंग आहे जी पीटीएफई मटेरियल आणि ओ-आकाराच्या रबर रिंगने भरलेल्या सिंगल-लिप डस्ट स्क्रॅपर रिंगची बनलेली आहे. त्याचे कार्य धूळ दूर करणे आणि सिस्टमला दूषित होण्यापासून प्रतिबंधित करणे आहे. हे परस्पर क्रियाकलाप, स्विंगिंग किंवा आवर्त हालचाल अटींसाठी योग्य आहे.

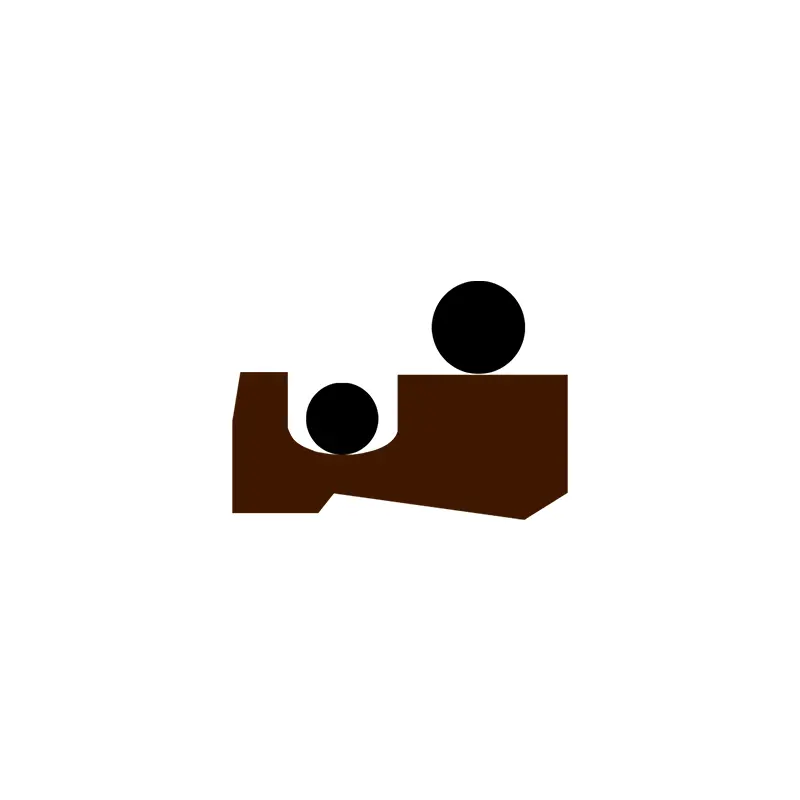

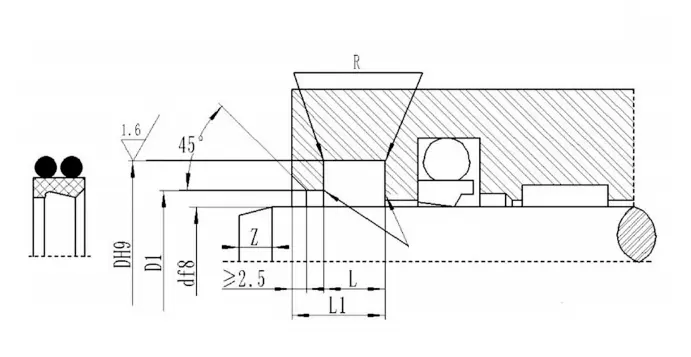

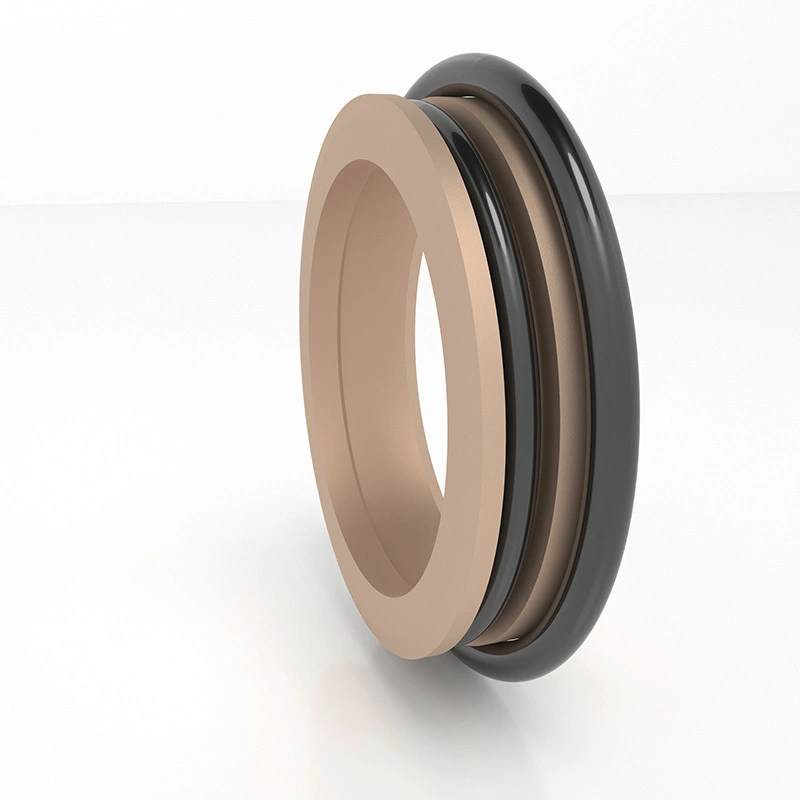

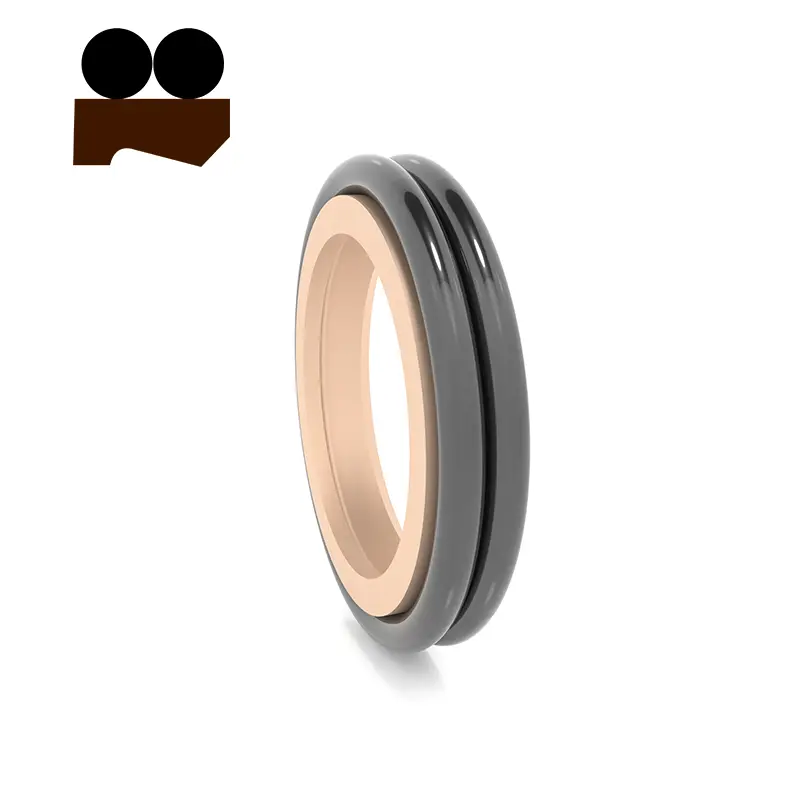

आरसीएफ ०4 आणि आरसीएफ ०5 हे सीलिंग ओठ आणि डस्टप्रूफ ओठ आणि दोन ओ-रिंग्जसह प्रीलोड घटक म्हणून एक विशेष-आकाराच्या रिंगसह डबल-लिप डस्ट रिंग्ज आहेत, जे एकूणच सीलिंग सुधारण्यासाठी वापरले जातात. यात दीर्घ जीवनाची वैशिष्ट्ये, कमी घर्षण, चिकटपणा आणि उच्च विश्वसनीयता ही वैशिष्ट्ये आहेत. आरसीएफ ०4 मुख्यत: कृषी यंत्रणा, हायड्रॉलिक प्रेस, इंजेक्शन मोल्डिंग मशीन, हायड्रॉलिक कंट्रोल सिस्टम, फोर्कलिफ्ट्स, रोलिंग मशीन, क्रेन आणि लोडिंग आणि अनलोडिंग मशीनरीमध्ये वापरली जाते. आरसीएफ ०5 हा मुख्यतः हायड्रॉलिक प्रेस, इंजेक्शन मोल्डिंग मशीन, रोलिंग मशीन, मेटलर्जिकल मशीनरी इ. मध्ये वापरला जातो. हे विशेषतः मोठ्या व्यासाच्या पिस्टन रॉड्सच्या डस्टप्रूफ सीलसाठी योग्य आहे.

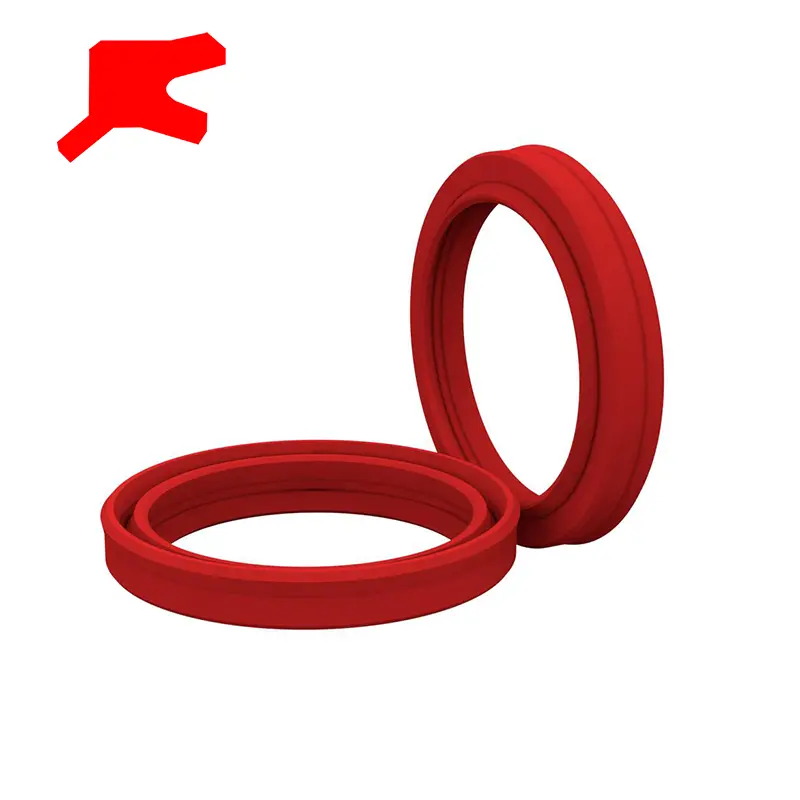

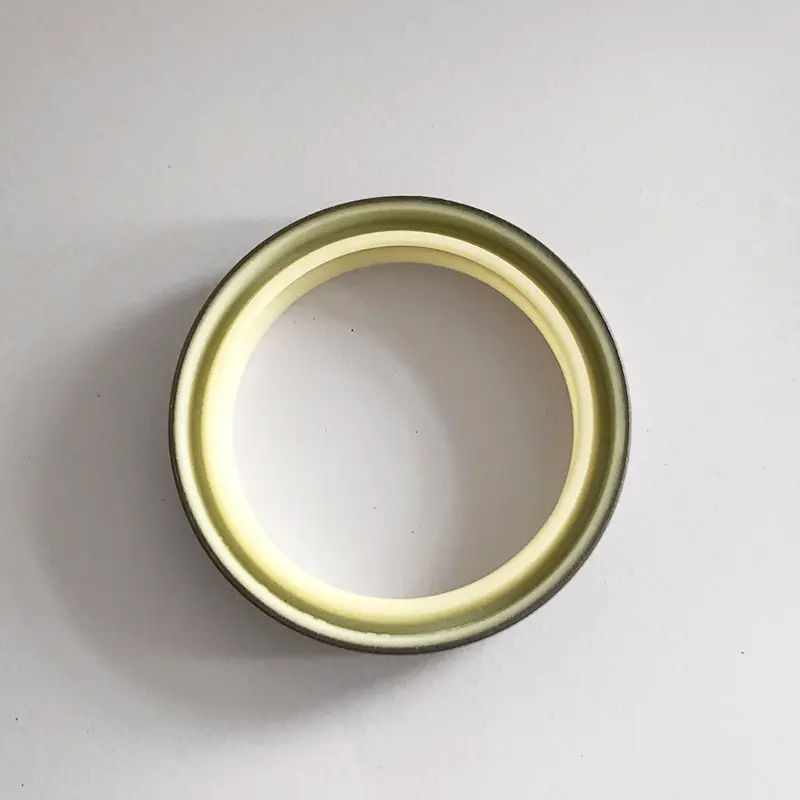

डीएचएस डस्ट रिंग ही एक ड्युअल-फंक्शन डस्ट रिंग आहे, ज्यात चांगले डस्टप्रूफ इफेक्ट आणि काही सीलिंग ऑइल फिल्म फंक्शन आहे. सामग्री उच्च-कार्यक्षमता पॉलीयुरेथेन, नायट्रिल रबर आणि फ्लोरोरुबर आहे.

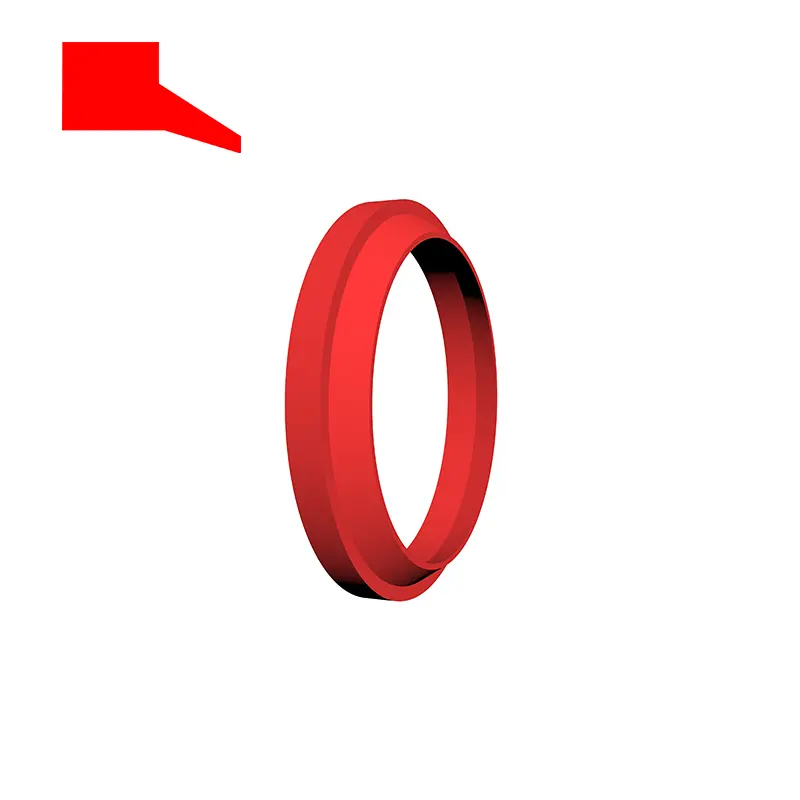

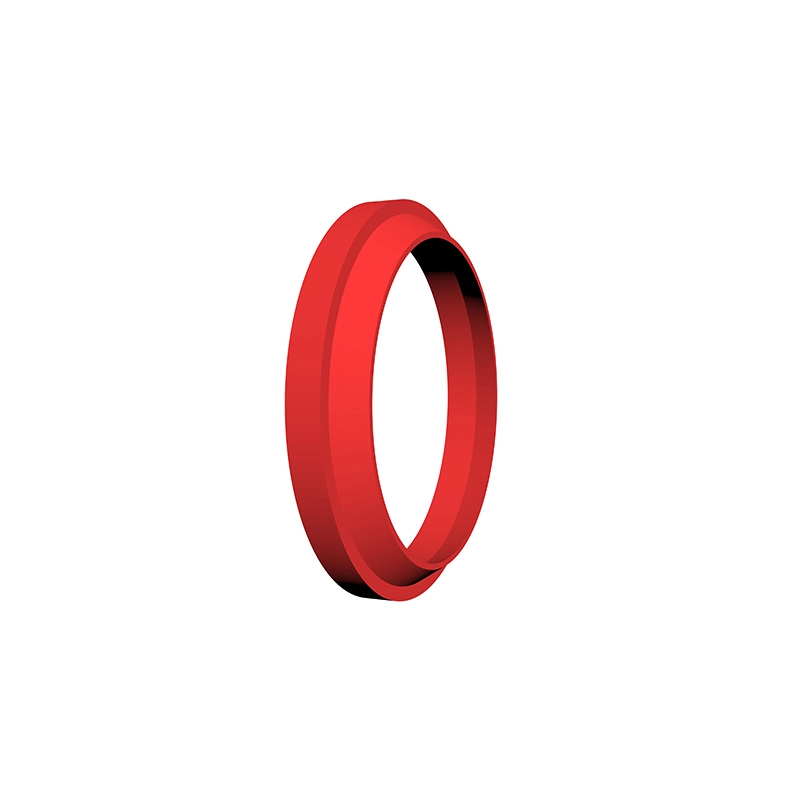

जे-आकाराचे आणि जेए-आकाराचे हायड्रॉलिक सिलेंडर पिस्टन रॉड्स किंवा वाल्व्ह स्टेम्स धूळ स्क्रॅप करण्यासाठी वापरले जातात. साहित्य पॉलीयुरेथेन (टीपीयू/सीपीयू) आणि रबर आहेत. खोबणी आणि उत्पादनांचे परिमाण आणि सहनशीलता जेबी/टी 6657-93 आणि जेबी/टी 6656-93 चे पालन करतात.
डस्ट रिंग जीएसएमचा वापर बाह्य प्रदूषकांना हायड्रॉलिक सिस्टम आणि सीलिंग सिस्टममध्ये मिसळण्यापासून रोखण्यासाठी केला जातो आणि बाहेरील भागात गळती न करता हायड्रॉलिक तेल वंगण प्रणालीमध्ये परत येऊ शकते, ज्याचा सहाय्य सीलिंगचा परिणाम होतो. साहित्य नायट्रिल रबर, फ्लोरोरुबर आणि पॉलीयुरेथेन आहेत.

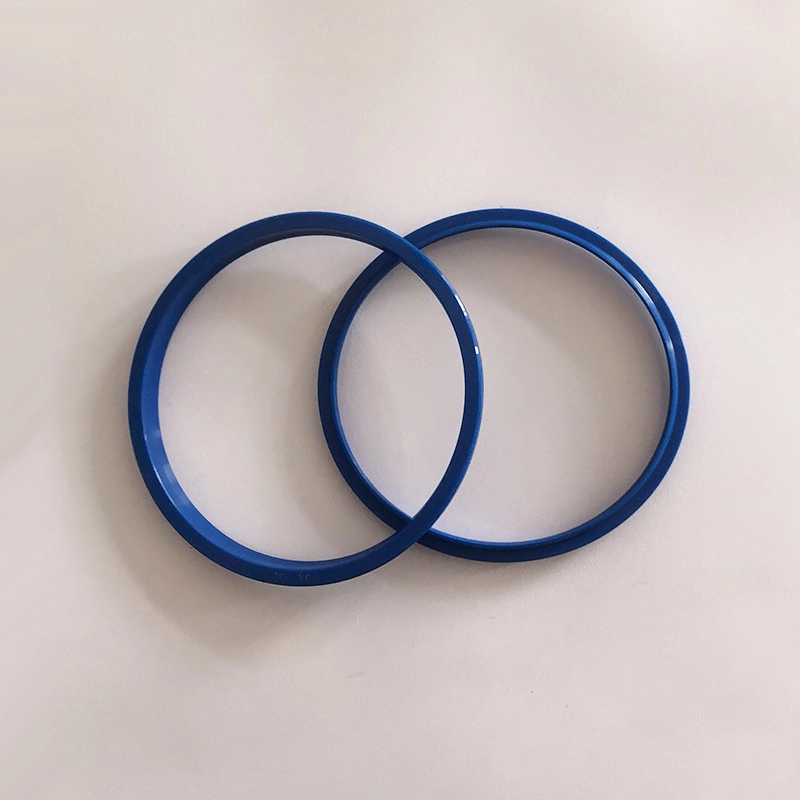

प्रदूषकांना हायड्रॉलिक सिस्टम आणि सीलिंग सिस्टममध्ये मिसळण्यापासून रोखण्यासाठी जीपी 1 आणि जीपी 6 डस्ट रिंग्जचा वापर केला जातो. साहित्य नायट्रिल रबर एनबीआर आहे आणि फ्लोरोरुबर एफकेएम उच्च तापमानात निवडले जाते. जीपी 6 प्रामुख्याने मोठ्या व्यासाच्या पिस्टन रॉड्सच्या डस्टप्रूफ सीलिंगसाठी वापरला जातो.

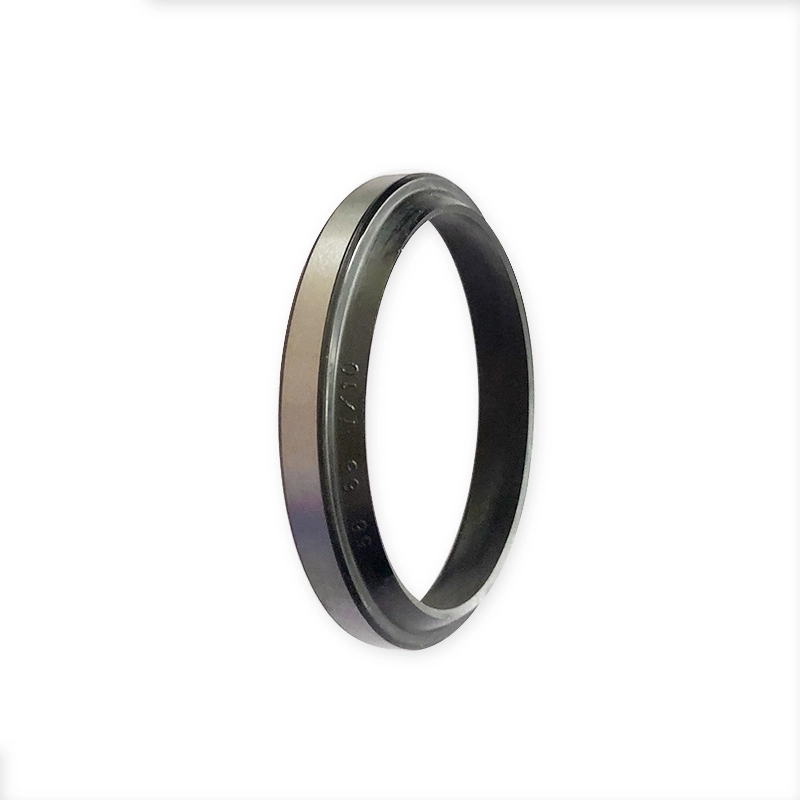

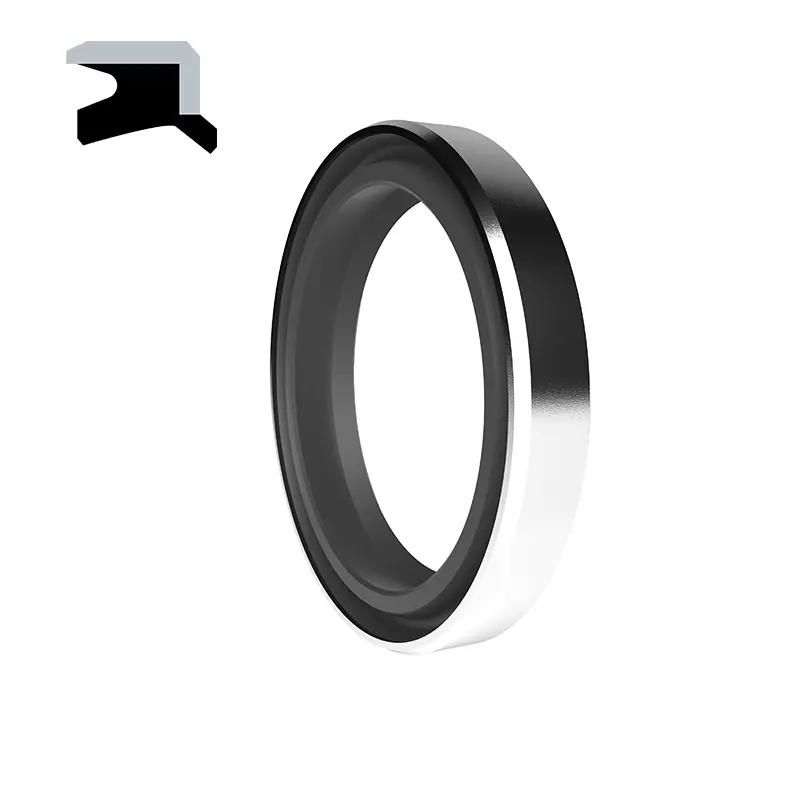

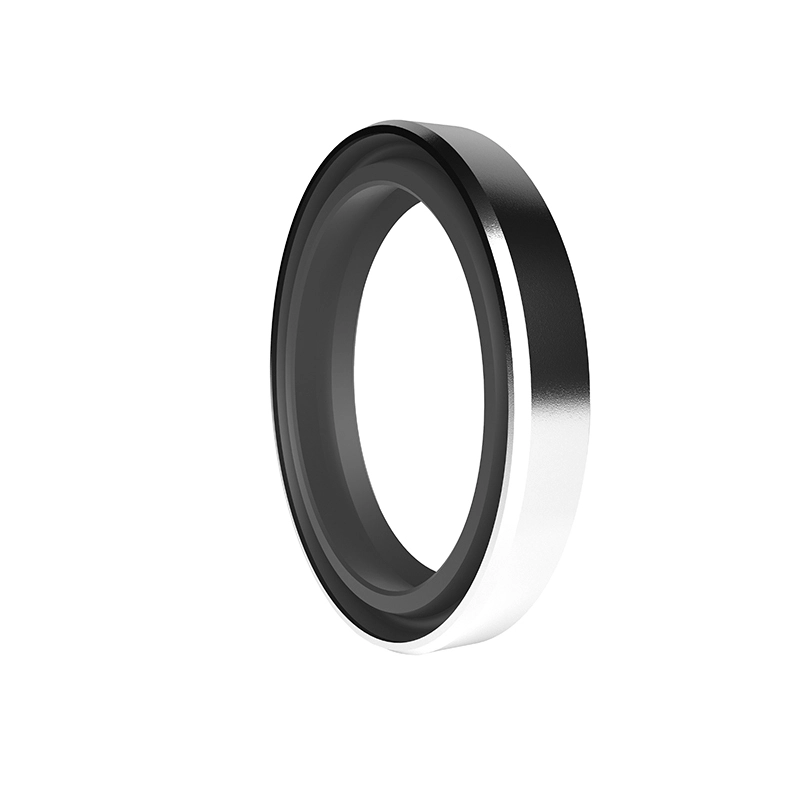

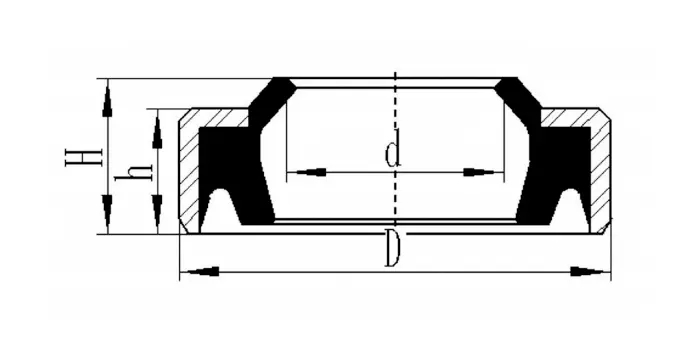

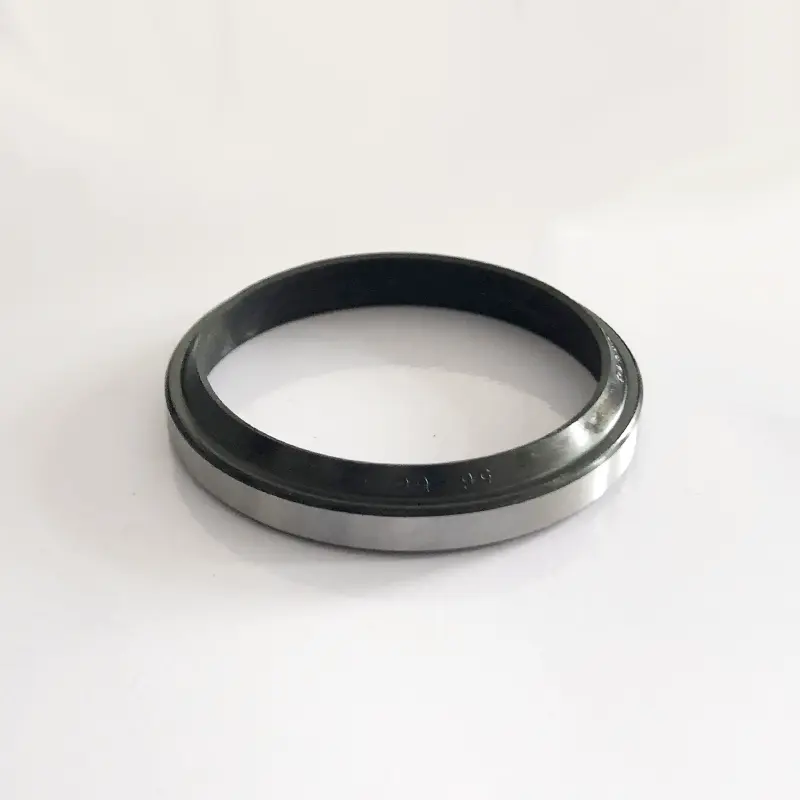

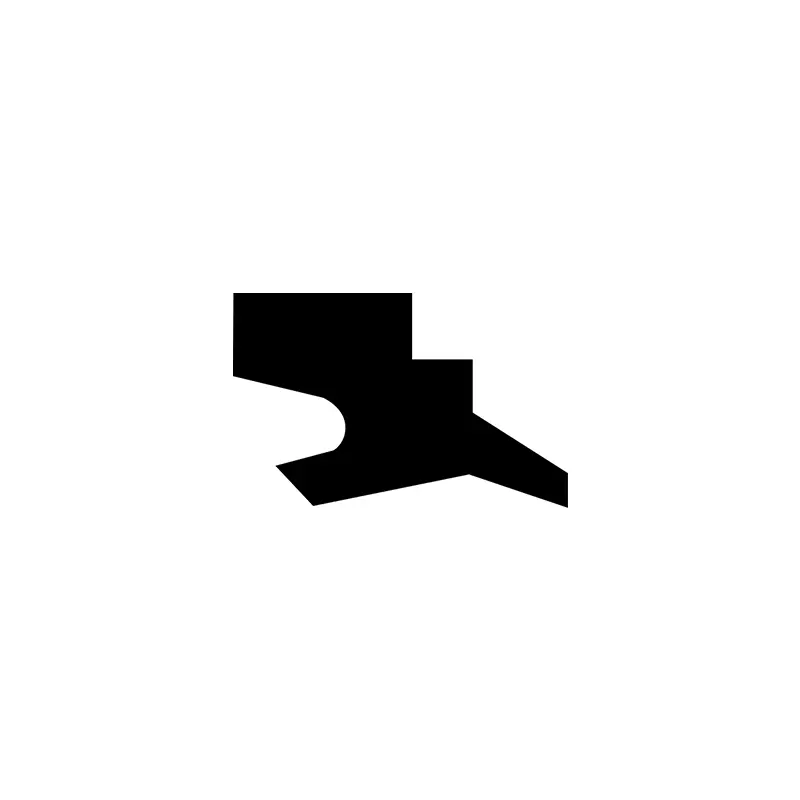

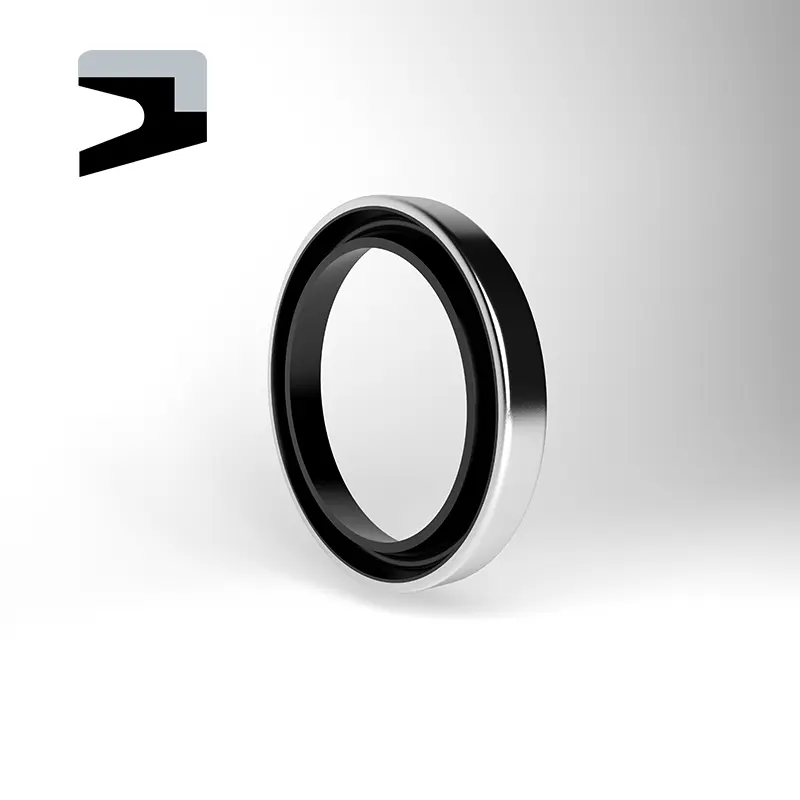

एएफ प्रकार डस्ट रिंगचा वापर हायड्रॉलिक सिलेंडरमध्ये प्रवेश करण्यापासून धूळ, घाण, वाळू आणि धातूच्या चीप टाळण्यासाठी केला जातो. सरकत्या घटकांमध्ये एम्बेड केलेल्या बाह्य दूषित पदार्थांमुळे स्क्रॅचचा धोका कमी करा. डस्टप्रूफ रिंग लिपच्या विशेष डिझाइनद्वारे उत्कृष्ट डस्टप्रूफ प्रभाव प्राप्त केला जाऊ शकतो. रिंगमध्ये मजबूत पोशाख प्रतिकार, लहान कायमस्वरुपी विकृती आणि बाह्य यांत्रिक प्रभावास प्रतिकार करण्याची वैशिष्ट्ये आहेत. सीलिंग ग्रूव्ह आणि मेटलच्या बाह्य व्यासाच्या दरम्यान हस्तक्षेप फिटचा वापर करून डस्टप्रूफ रिंग अक्षीय ओपन ग्रूव्हच्या योग्य स्थितीत दृढपणे स्थापित केली जाऊ शकते. फिट फ्लश आहे, म्हणून बाह्य कारणांमुळे होणा damage ्या नुकसानीपासून ओठ अत्यंत संरक्षणात्मक आहे. अभियांत्रिकी दृष्टीकोनातून, एएफ प्रकार डस्टप्रूफ रिंग एक योग्य सिलेंडर हेड सीलिंग डिव्हाइस आहे.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
ऑर्डर उदाहरणः
ऑर्डर मॉडेल आरसीएफ 01-80-पीटीएफई 3-आर 01
आरसीएफ 01-मॉडेल 80-शाफ्ट व्यास पीटीएफई 3-सामान्य सुधारित पीटीएफई आर 01-मॅचिंग रबर मटेरियल कोड
नायट्रिल रबर (एनबीआर)-आर ०१ फ्लोरोरुबर (एफकेएम) -आर ०२
ऑर्डर मॉडेल आरसीएफ 02-80-पीटीएफई 3-आर 01
आरसीएफ ०२-मॉडेल -०-शाफ्ट व्यास पीटीएफई-युनिव्हर्सल सुधारित पीटीएफई आर ०१-मॅचिंग रबर मटेरियल कोड
नायट्रिल रबर (एनबीआर)-आर ०१ फ्लोरोरुबर (एफकेएम) -आर ०२
ऑर्डर मॉडेल आरसीएफ 03-80-पीटीएफई 3-आर 01
आरसीएफ 03-मॉडेल 80-शाफ्ट व्यास पीटीएफई 3-युनिव्हर्सल सुधारित पीटीएफई आर 01-मॅचिंग रबर मटेरियल कोड
नायट्रिल रबर (एनबीआर)-आर ०१ फ्लोरोरुबर (एफकेएम) -आर ०२
ऑर्डर मॉडेल आरसीएफ 04-80-पीटीएफई 3-आर 01
आरसीएफ 04-मॉडेल 80-शाफ्ट व्यास पीटीएफई 3-युनिव्हर्सल सुधारित पीटीएफई आर 01-मॅचिंग रबर मटेरियल कोड
नायट्रिल रबर (एनबीआर) -आर ०१ फ्लोरोरुबर (एफकेएम) -आर ०२
ऑर्डर मॉडेल आरसीएफ 05-80-पीटीएफई 3-आर 01
आरसीएफ 05-मॉडेल 80-शाफ्ट व्यास पीटीएफई 3-सामान्य सुधारित पीटीएफई आरओ 1-मॅचिंग रबर मटेरियल कोड
नायट्रिल रबर (एनबीआर) -आर ०१ फ्लोरोरुबर (एफकेएम) -आर ०२
ऑर्डर मॉडेल: डीएचएस -130*143*8/9.5-आर 01 डी*डी 1*जी/एच

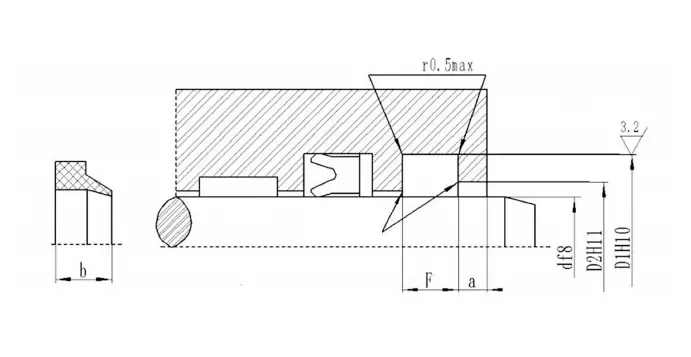

जे-प्रकार डस्ट सील

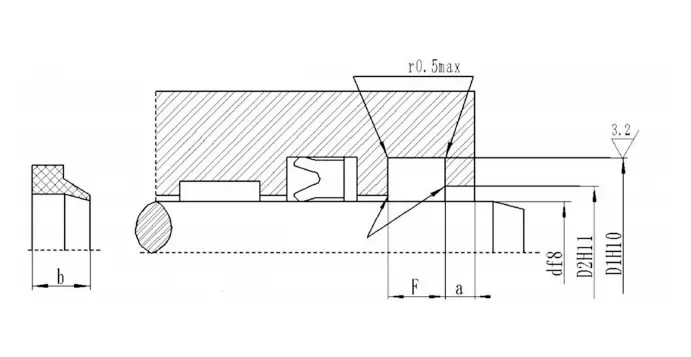

जा प्रकार धूळ सील
जीएसएम
डस्ट सील जीएसएम ऑर्डर क्रमांकासह चिन्हांकित केले आहे, उदाहरणार्थ: जीएसएम 4048 40-शाफ्ट व्यास डी 48-ग्रूव्ह तळाशी व्यास डी
जीपी 1

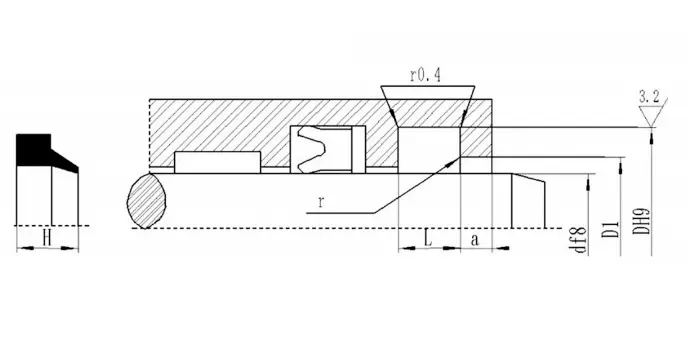

चिन्हांकित उदाहरणः जीपी 1-70*82*4/8 मॉडेल-डी*डी*एल/एच
जीपी 6
चिन्हांकित करण्याची पद्धतः जीपी 6-70*80.6*5.3/7 मॉडेल-डी*डी*एल/एच
च्या
डीकेबी
वैशिष्ट्ये

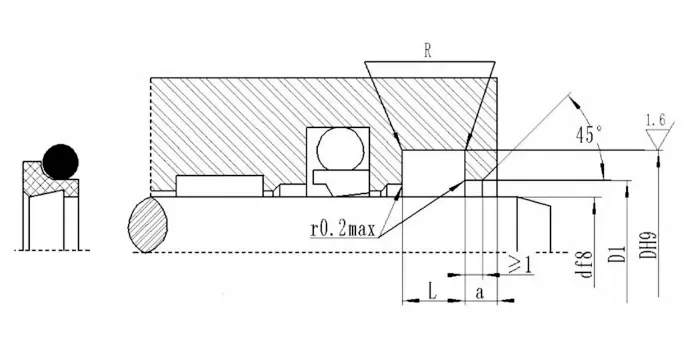

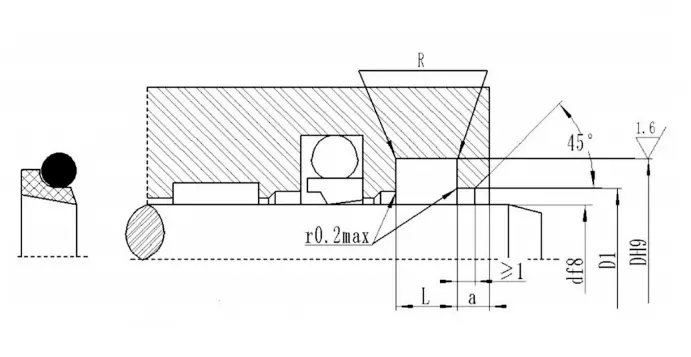

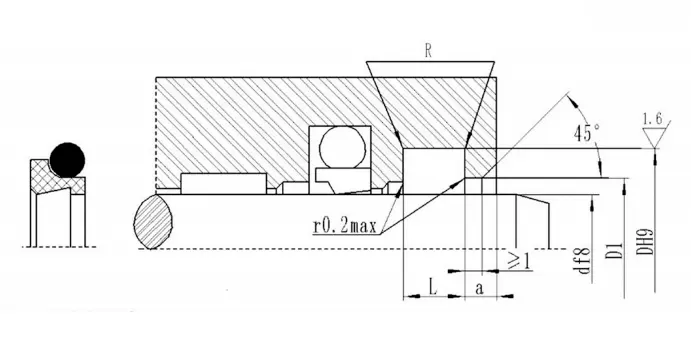

आरसीएफ 01| शाफ्ट व्यास श्रेणी डी एफ 8 |
खोबणी व्यास डी एच 9 |
खोबणीची रुंदी L+0.2 |
ओपन होल व्यास डी1एच 11 | ओपन होल रूंदी ए |
गोलाकार कोप R≤ |
ओ-रिंग वायर व्यास डीO |
| 19 ~ 39 | डी+7.6 | 4.2 | डी+1.5 | 3 | 0.8 | 2.65 |
| 40 ~ 69 | डी+8.8 | 6.3 | डी+1.5 | 3 | 0.8 | 2.65 |
| 70 ~ 139 | डी+12.2 | 8.1 | डी+2.0 | 4 | 0.8 | 3.55 |
| 140 ~ 399 | डी+16.0 | 9.5 | डी+2.5 | 5 | 1.5 | 5.30 |
| 400 ~ 649 | डी+24.0 | 14.0 | डी+2.5 | 8 | 1.5 | 7.00 |
| 650 ~ 1500 | डी+27.3 | 16.0 | डी+2.5 | 10 | 2.0 | 8.60 |
| शाफ्ट व्यास श्रेणी डी एफ 8 |
खोबणी व्यास डी एच 9 |
खोबणीची रुंदी L+0.2 |
ओपन होल व्यास डी1एच 11 | ओपन होल रूंदी ए |
गोलाकार कोप R≤ |
ओ-रिंग वायर व्यास डीO |
| 4 ~ 11 | डी+4.8 | 3.7 | डी+1.5 | 2 | 0.4 | 1.80 |
| 12 ~ 64 | डी+6.8 | 5.0 | डी+1.5 | 2 | 0.7 | 2.65 |
| 65 ~ 250 | डी+8.8 | 6.0 | डी+1.5 | 3 | 1.0 | 3.55 |
| 251 ~ 420 | डी+12.2 | 8.4 | डी+2.0 | 4 | 1.5 | 5.30 |
| 421 ~ 650 | डी+16.0 | 11.0 | डी+2.0 | 4 | 1.5 | 7.00 |
| 651 ~ 1500 | डी+20.0 | 14.0 | डी+2.5 | 5 | 2.0 | 8.60 |

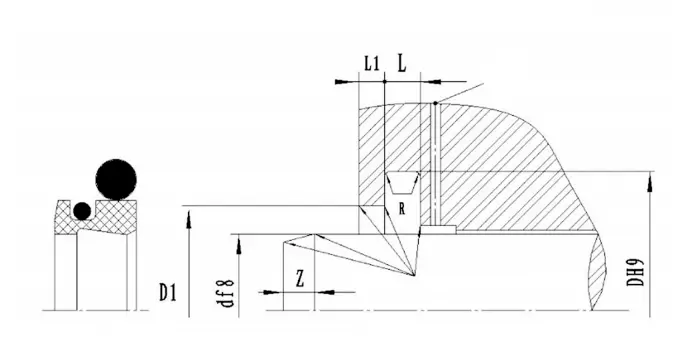

| शाफ्ट व्यास श्रेणी डी एफ 8 |
खोबणी व्यास डीएच 9 |
चरण व्यास डी 1 एच 11 |
खोबणीची रुंदी L+0.2 |
एकूण रुंदी L1 |
गोलाकार कोप Rmax |
चाम्फर लांबी Zmin |
| 20 ~ 39.9 | डी+7.6 | डी+1 | 4.2 | 8.2 | 0.4 | 3 |
| 40 ~ 69.9 | डी+8.8 | डी+1.5 | 6.3 | 10.3 | 1.2 | 4 |
| 70 ~ 139.9 | डी+12.2 | डी+2.0 | 8.1 | 12.1 | 2 | 6 |
| 140 ~ 399.9 | डी+16.0 | डी+2.0 | 11.5 | 15.5 | 2 | 8 |
| 400 ~ 649.9 | डी+24.0 | डी+2.5 | 15.5 | 19.5 | 2 | 10 |
| 650 ~ 1000 | डी+27.3 | डी+2.5 | 18.0 | 23.0 | 2 | 12 |
| शाफ्ट व्यास श्रेणी डी एफ 8 |
खोबणी व्यास डीएच 9 |
चरण व्यास डी 1 एच 11 |
खोबणीची रुंदी L+0.2 |
बाजूची रुंदी L1 |
गोलाकार कोप Rmax |
चाम्फर लांबी Zmin |
| 100 ~ 229 | डी+22.2 | डी+10.7 | 6.3 | 4.2 | 1.2 | 6 |
| 230 ~ 299 | डी+24.2 | डी+10.7 | 6.3 | 4.2 | 1.2 | 8 |
| 300 ~ 629 | डी+33.0 | डी+15.1 | 8.1 | 6.3 | 1.2 | 10 |
| 630 ~ 1000 | डी+36.5 | डी+15.1 | 9.5 | 6.3 | 2 | 12 |

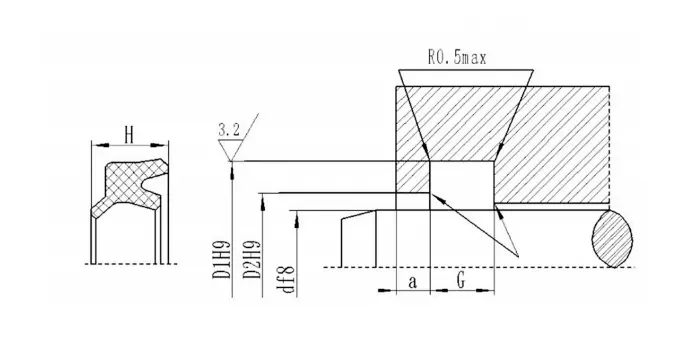

| उत्पादन क्रमांक | d | डी 1 | H | G+0.3 | डी 2 | a |
| डीएचएस 12 | 12 | 20 | 6 | 5 | 16.3 | 2 |
| डीएचएस 14 | 14 | 22 | 6 | 5 | 18.3 | 2 |
| डीएचएस 16 | 16 | 24 | 6 | 5 | 20.3 | 2 |
| डीएचएस 18 | 18 | 26 | 6 | 5 | 22.3 | 2 |
| डीएचएस 20 | 20 | 28 | 6 | 5 | 24.3 | 2 |
| डीएचएस 22 | 22 | 30 | 6 | 5 | 26.3 | 2 |
| डीएचएस 25 | 25 | 33 | 6 | 5 | 29.3 | 2 |
| डीएचएस 28 | 28 | 36 | 6 | 5 | 32.3 | 2 |
| डीएचएस 30 | 30 | 38 | 6.5 | 6 | 34 | 2 |
| डीएचएस 32 | 32 | 40 | 6.5 | 6 | 36 | 2 |
| डीएचएस 35 | 35 | 43 | 6.5 | 6 | 39 | 2 |
| डीएचएस 38 | 38 | 46 | 6.5 | 6 | 42 | 2 |
| डीएचएस 40 | 40 | 48 | 6.5 | 6 | 44 | 2 |
| डीएचएस 45 | 45 | 53 | 6.5 | 6 | 49 | 2 |
| डीएचएस 48 | 48 | 56 | 6.5 | 6 | 52 | 2 |
| डीएचएस 50 | 50 | 58 | 6.5 | 6 | 54 | 2 |
| डीएचएस 55 | 55 | 63 | 6.5 | 6 | 59 | 2 |
| डीएचएस 56 | 56 | 64 | 6.5 | 6 | 60 | 2 |
