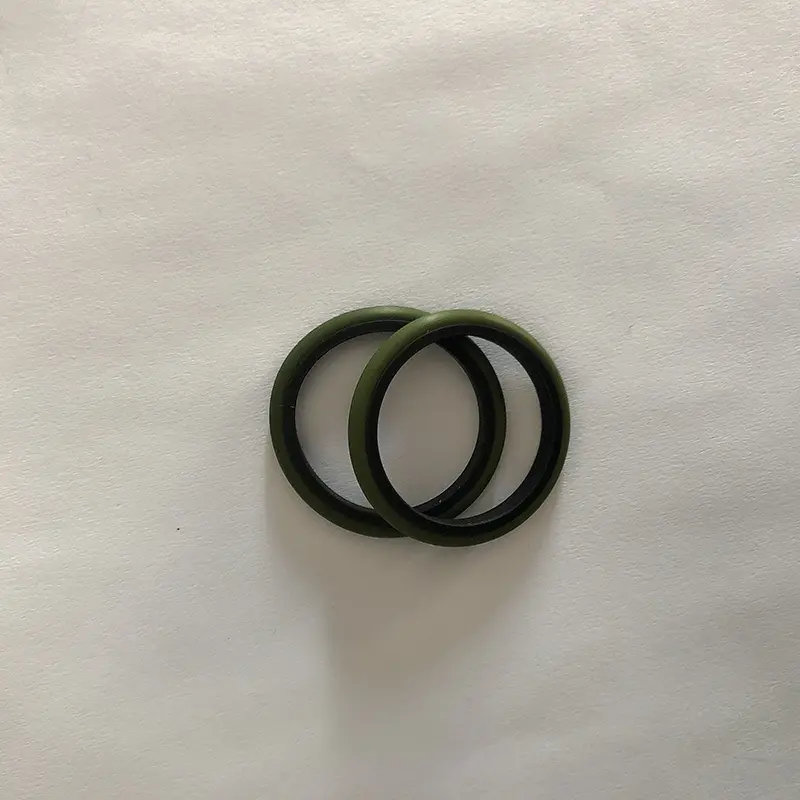

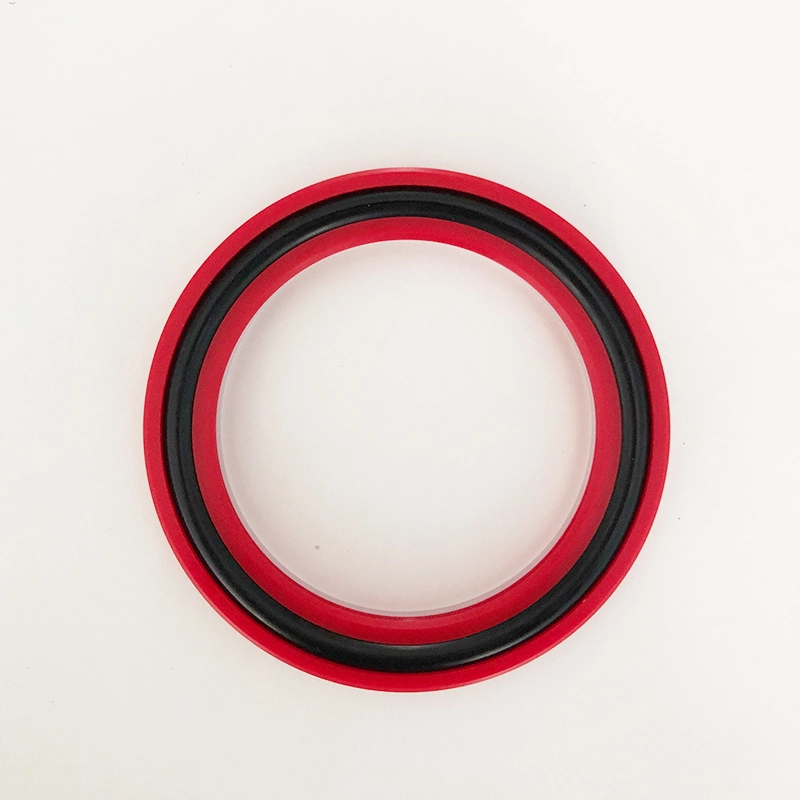

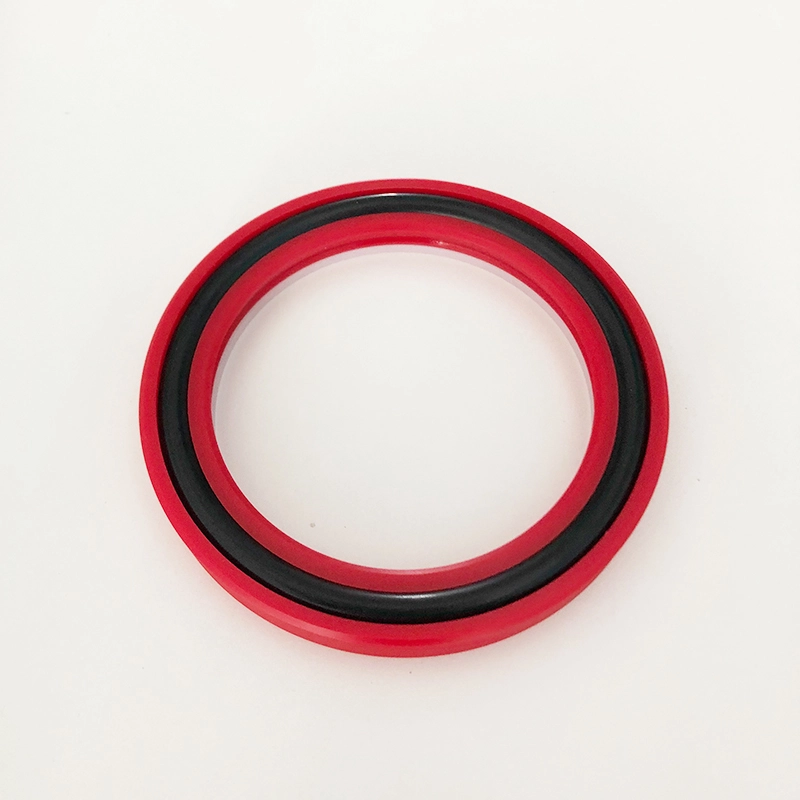

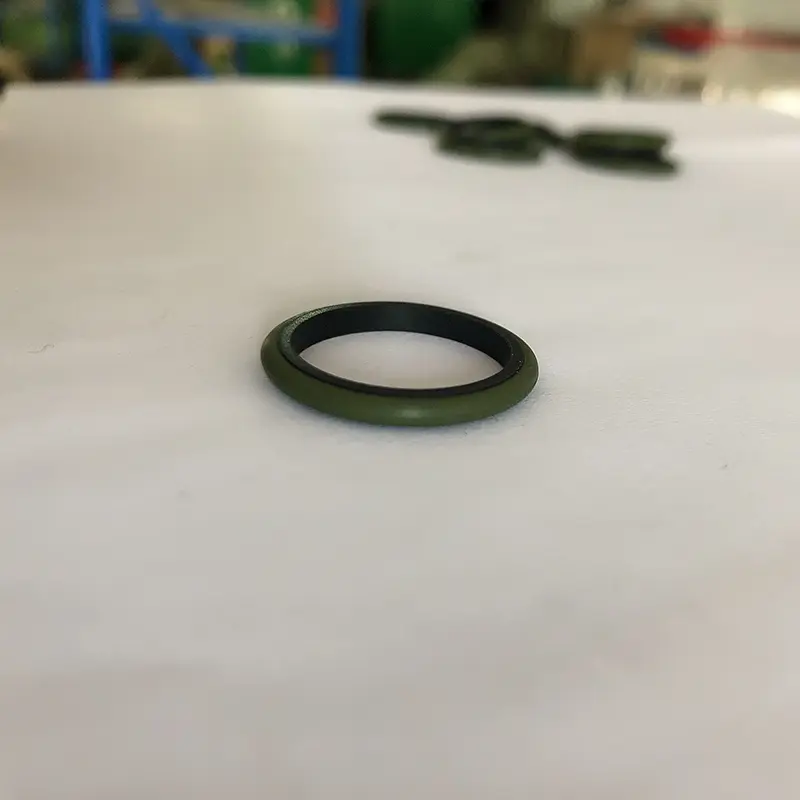

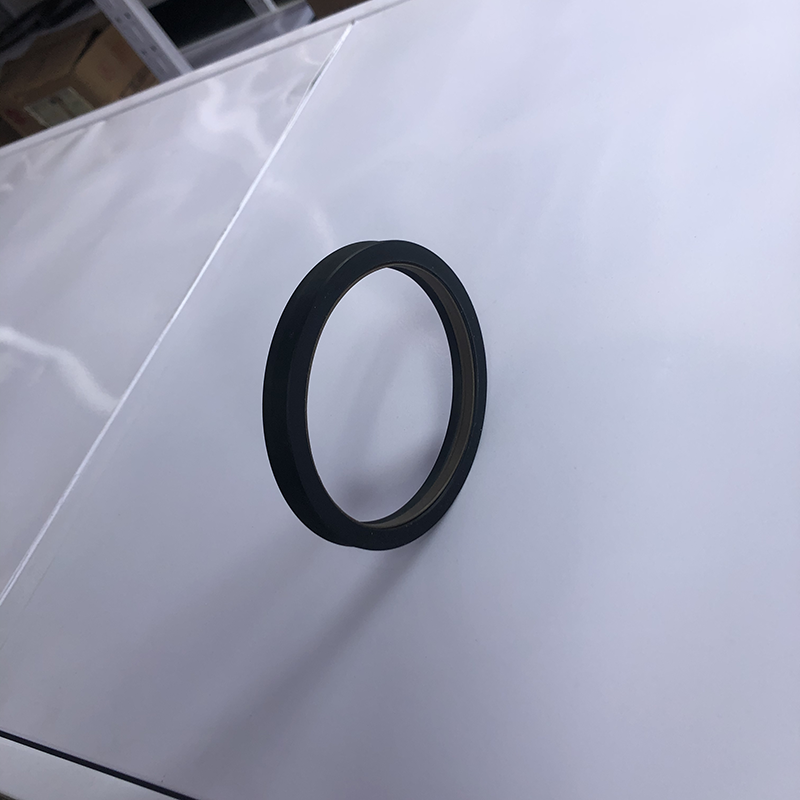

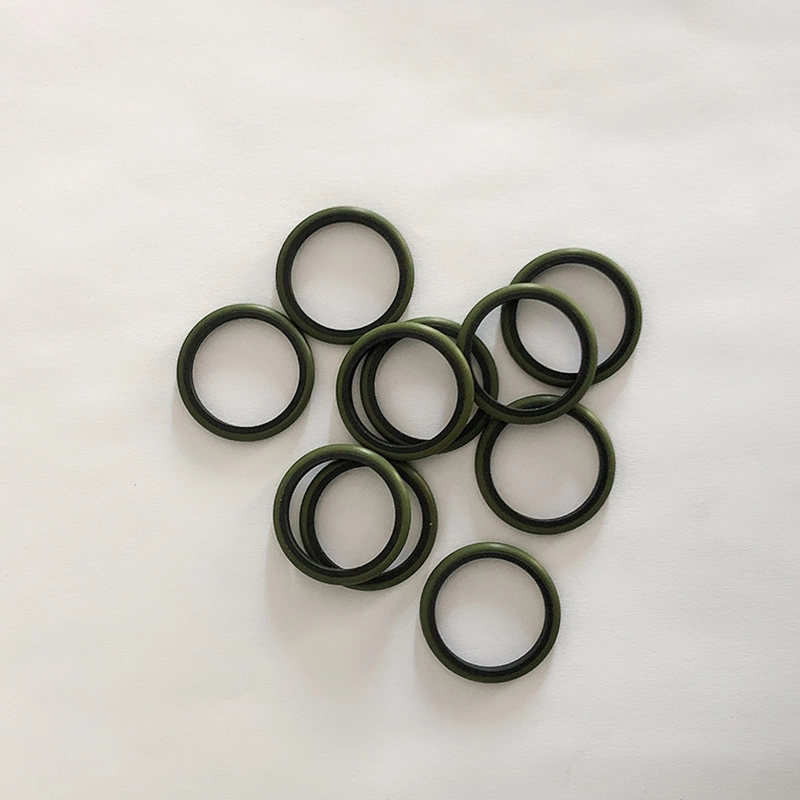

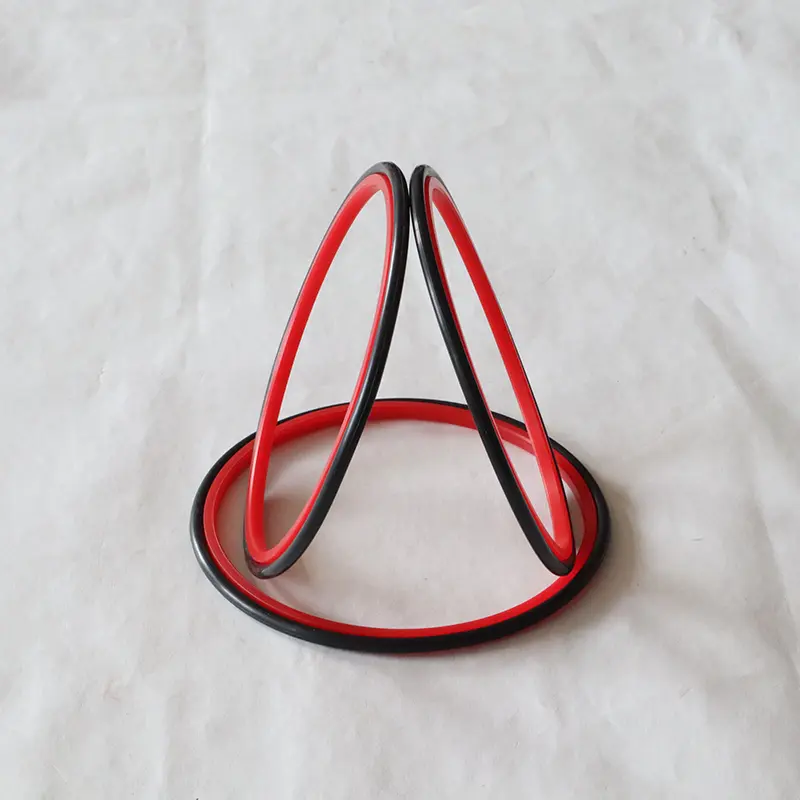

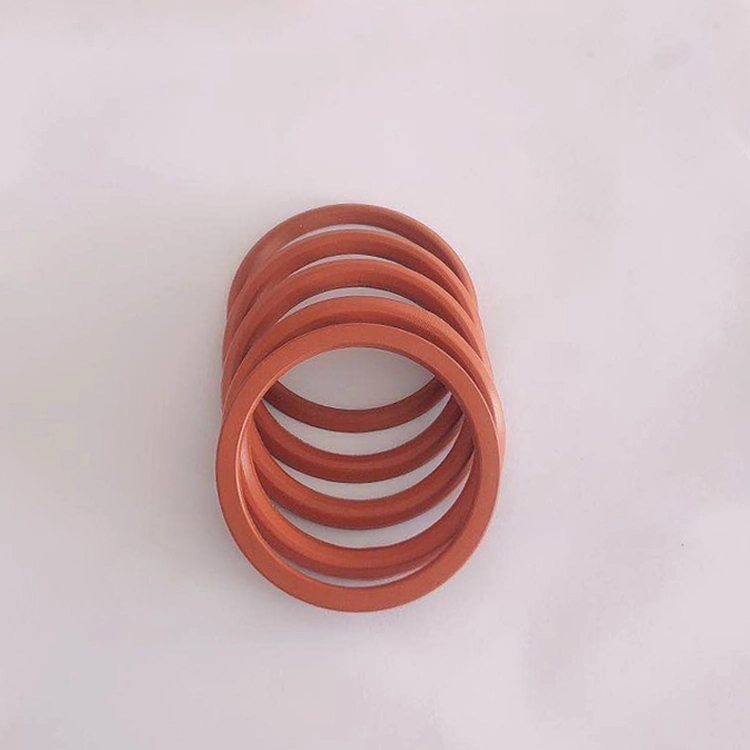

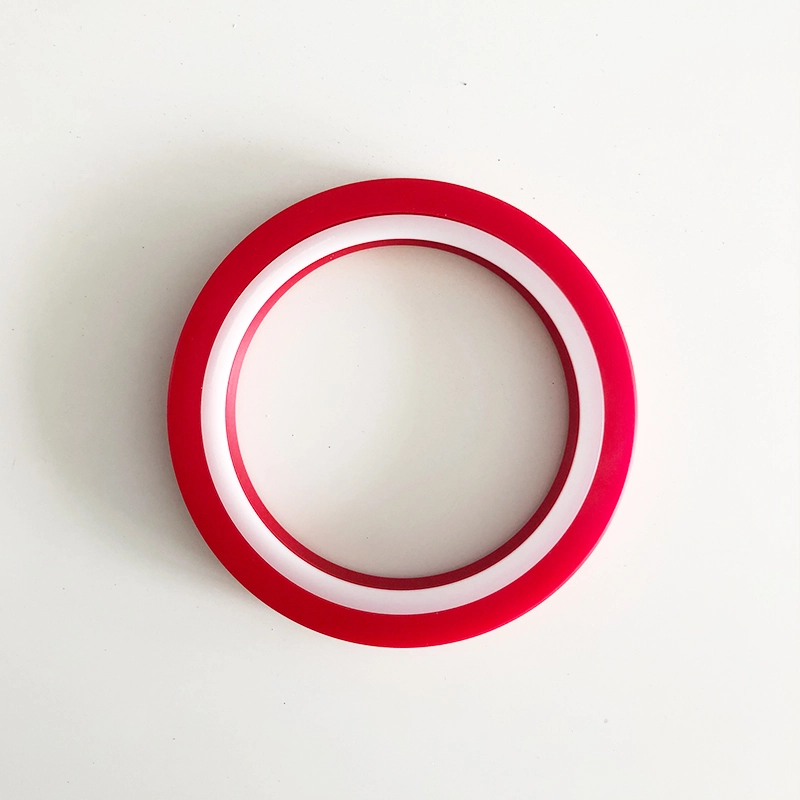

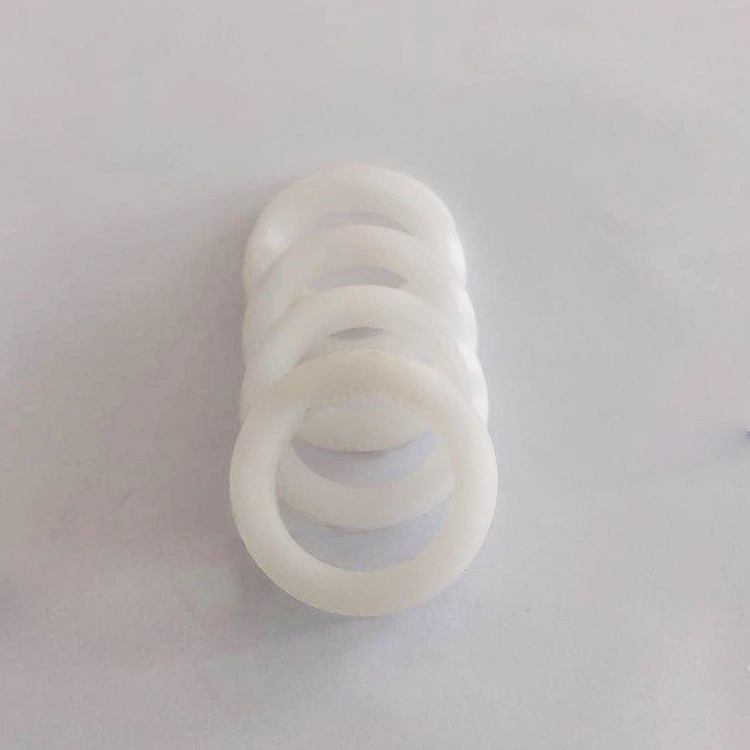

रुचेन सीलला सील आणि सीलिंग सामग्रीचे उत्पादन आणि विकासाचा विस्तृत अनुभव आहे. आमच्या हायड्रॉलिक पिस्टन रॉड सीलमध्ये विविध मॉडेल्सचा समावेश आहे. आपण खाली दिलेल्या तपशीलवार माहितीच्या आधारे योग्य निवड करू शकता किंवा अधिक योग्य आणि सानुकूलित सीलिंग सोल्यूशन मिळविण्यासाठी आमच्याशी संपर्क साधू शकता.

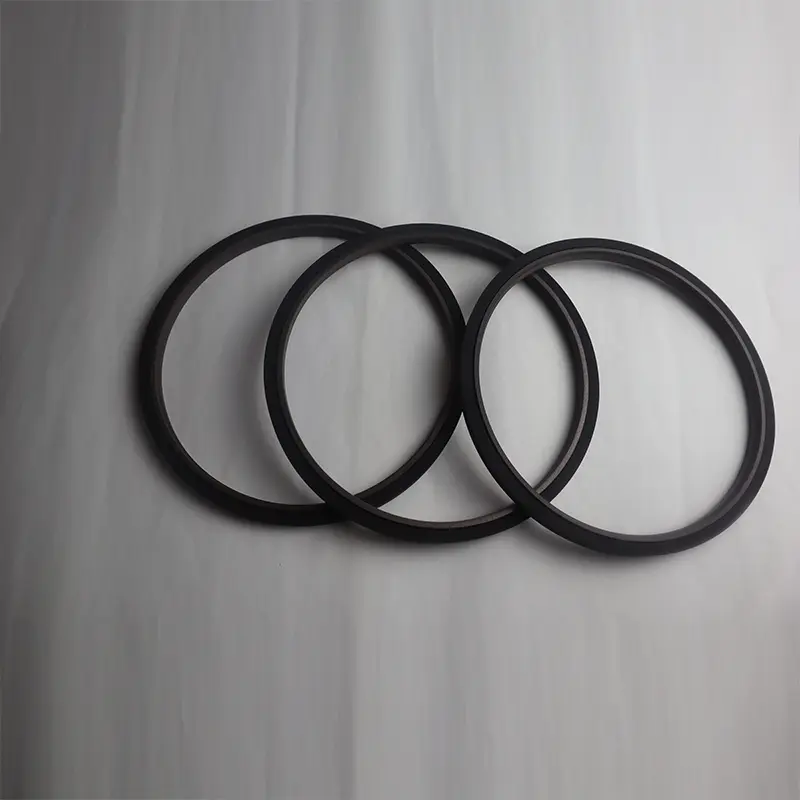

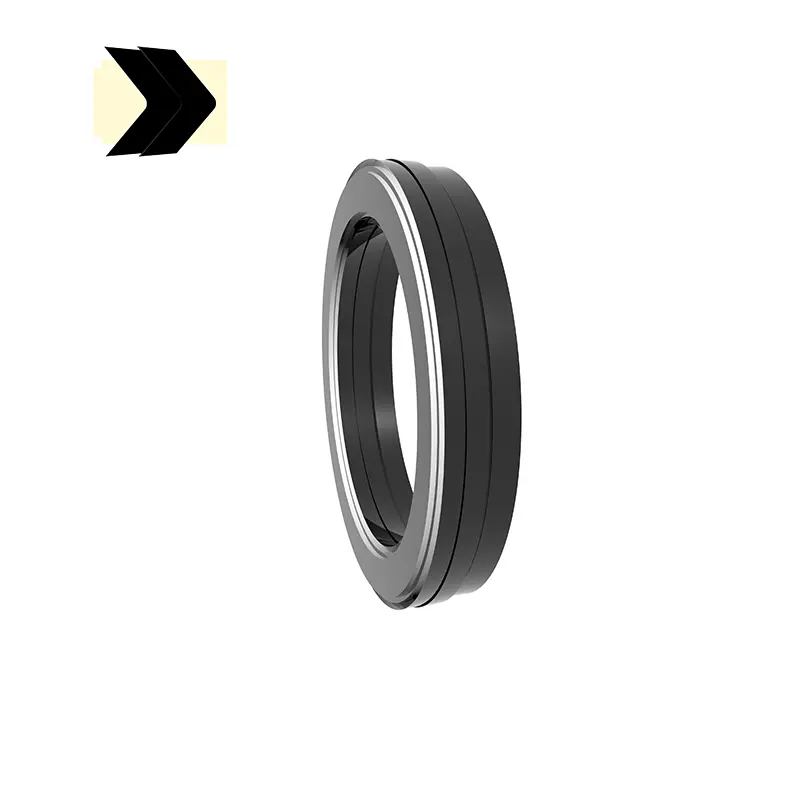

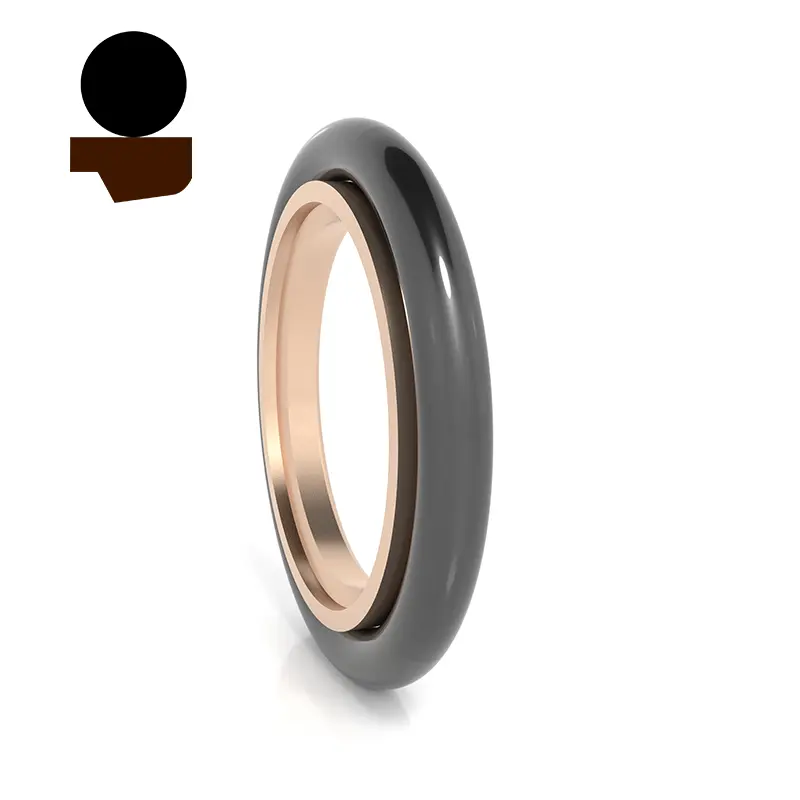

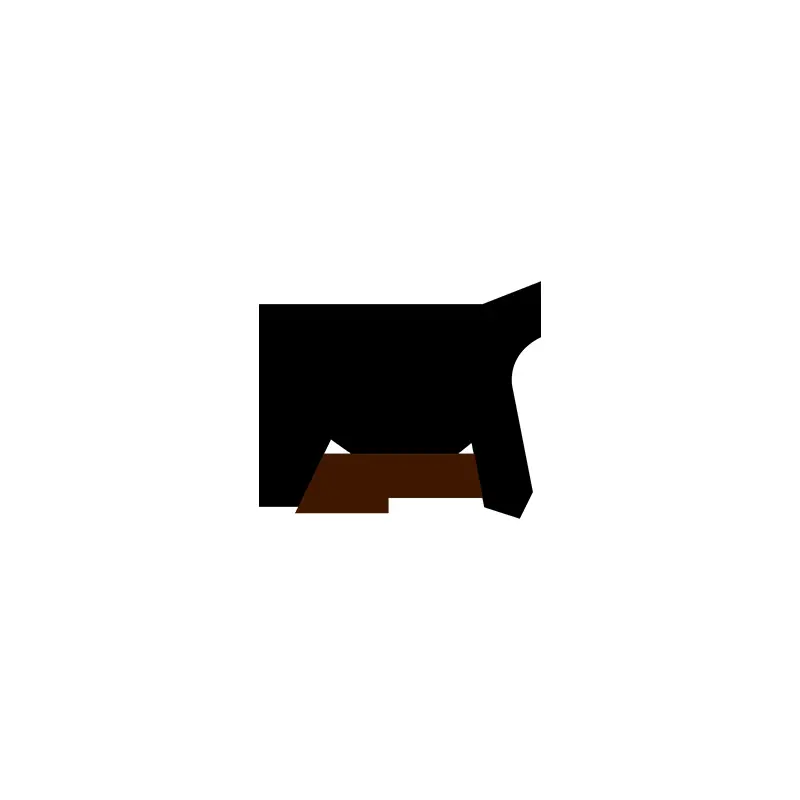

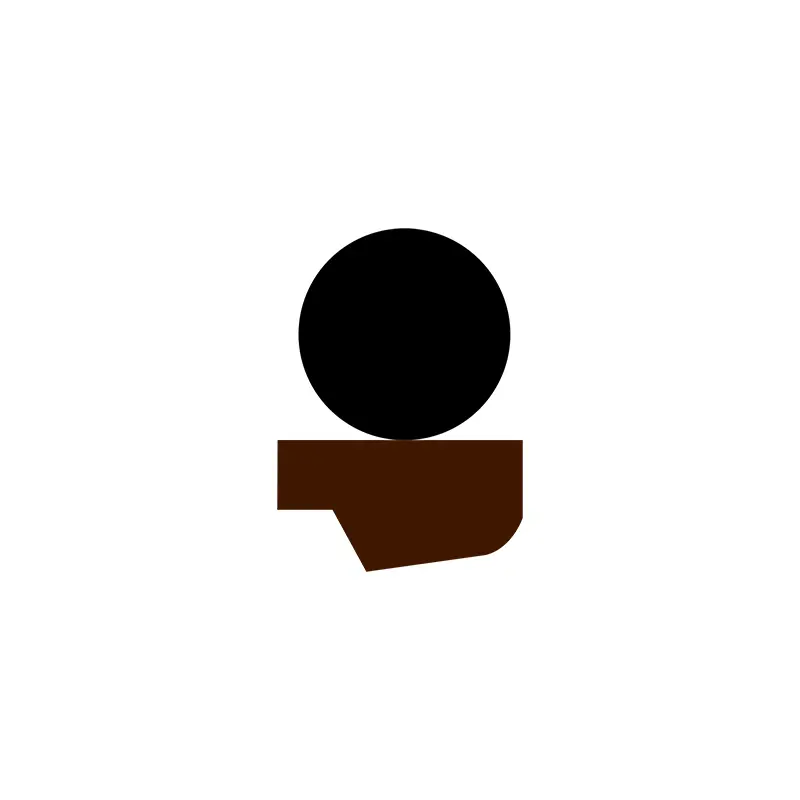

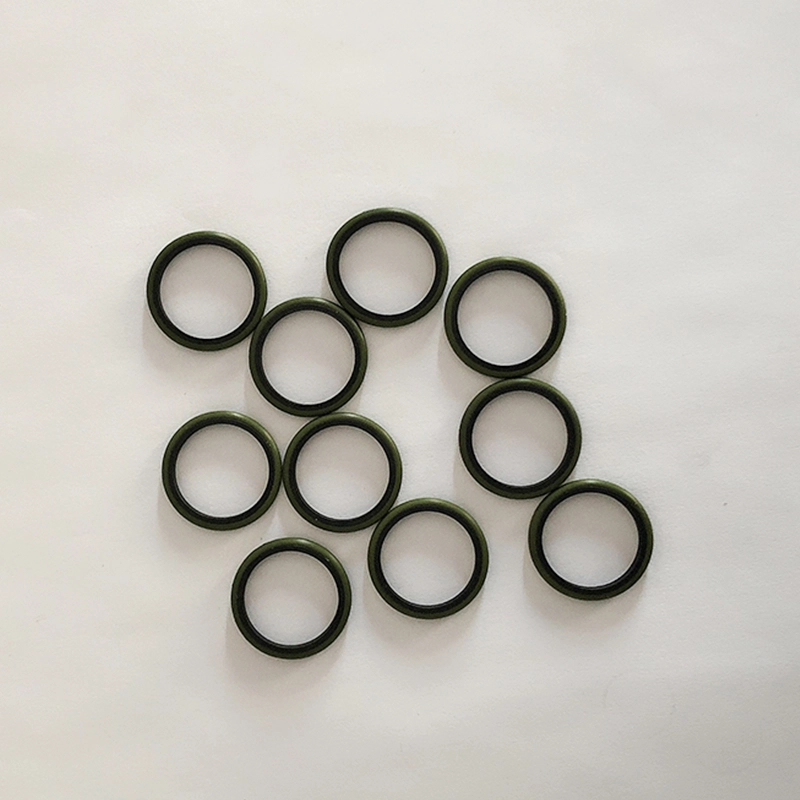

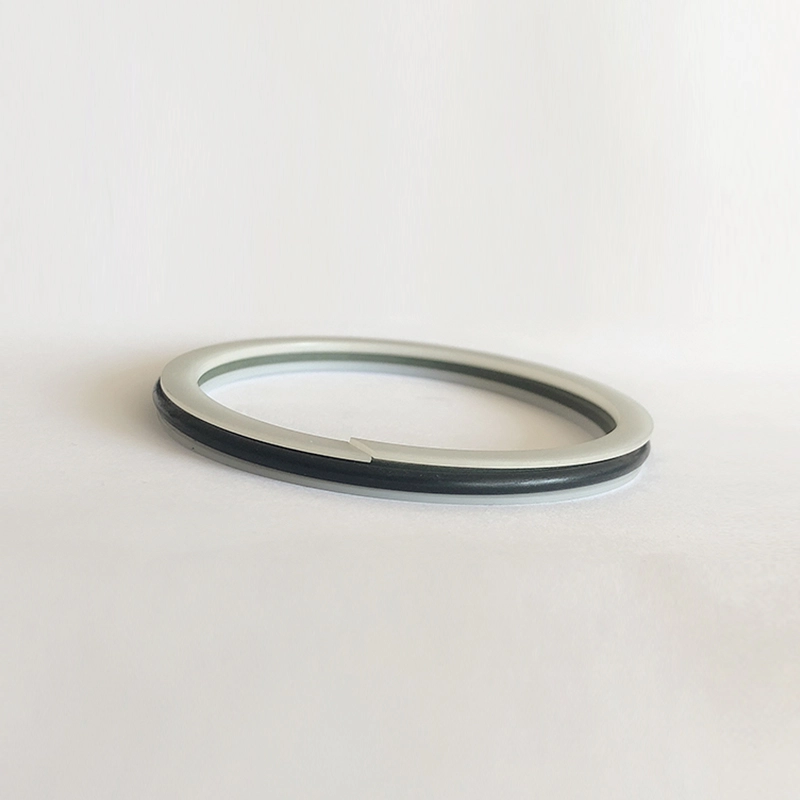

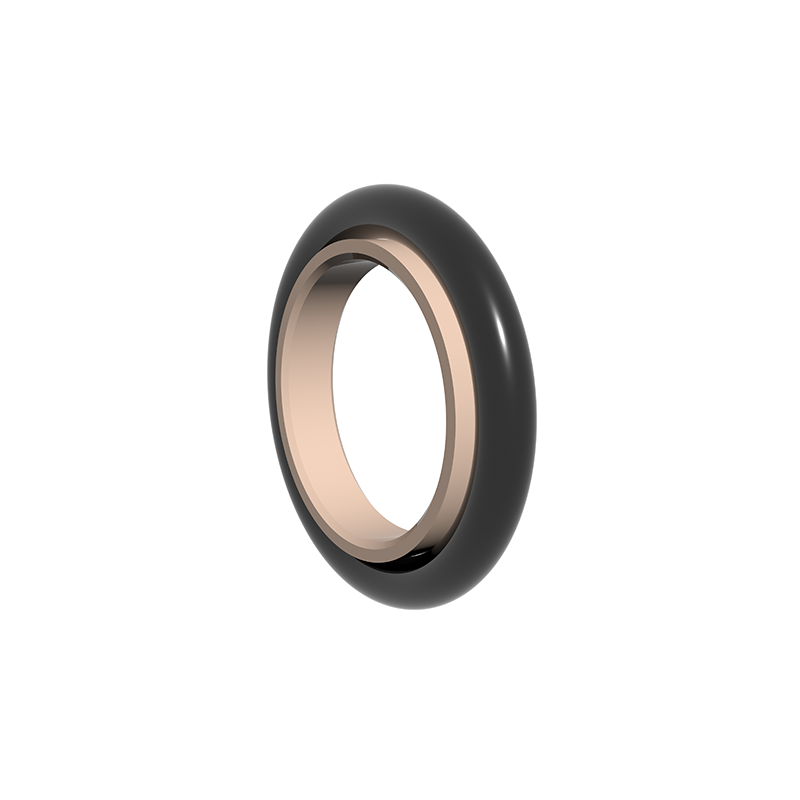

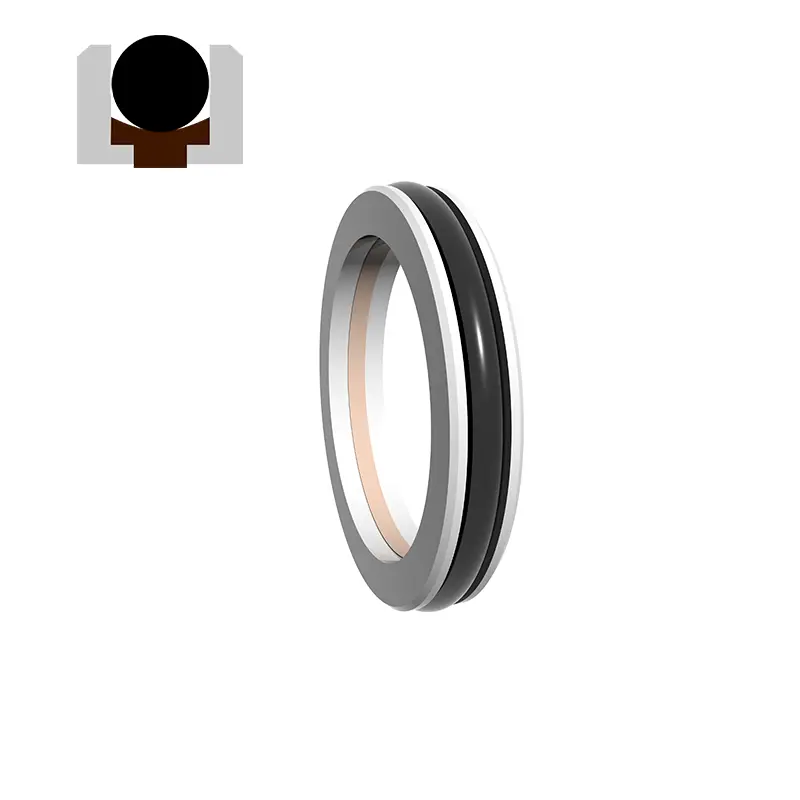

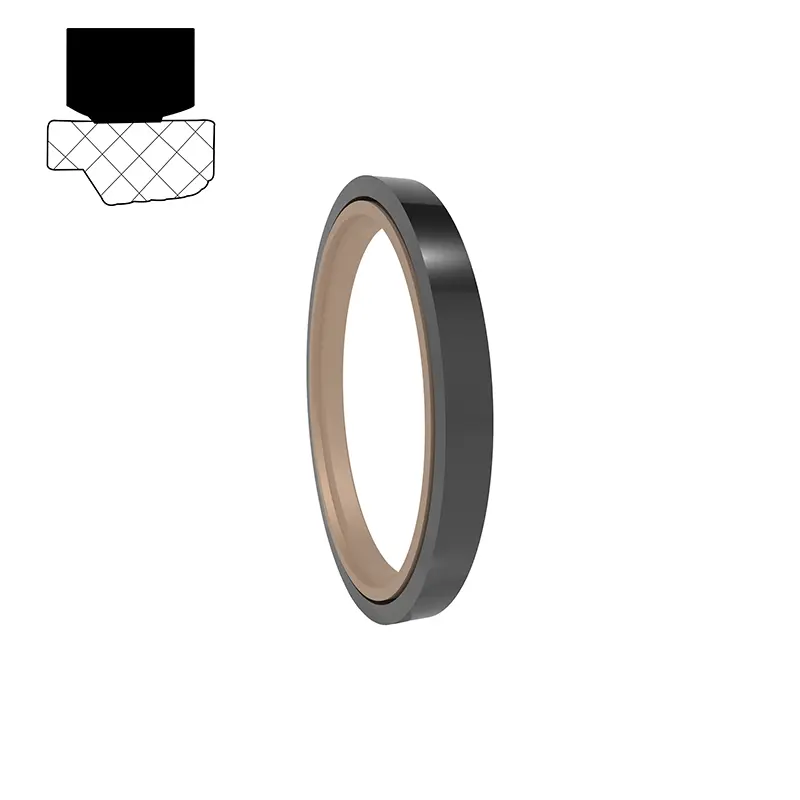

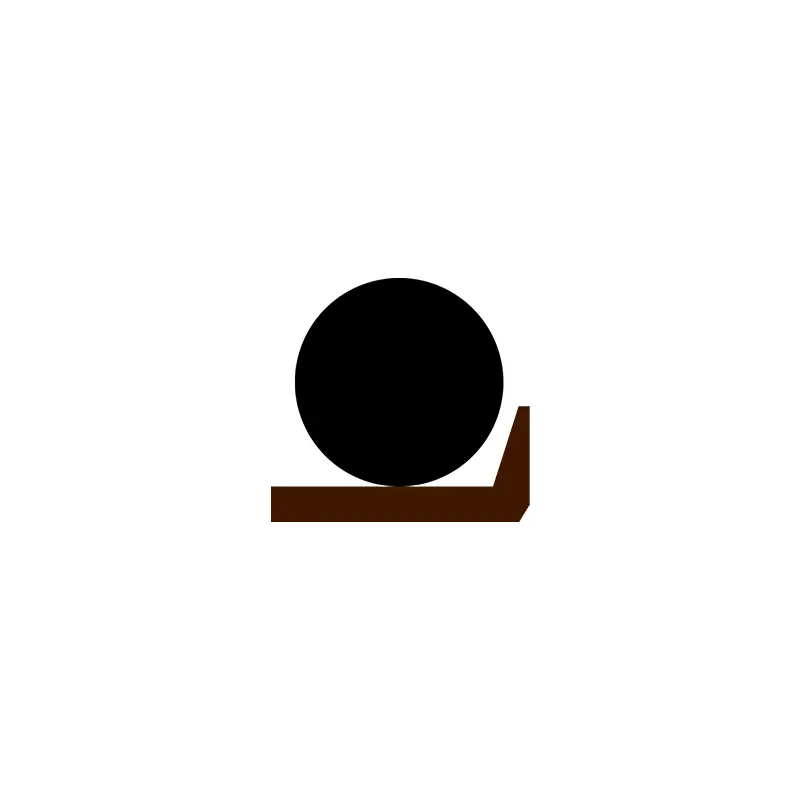

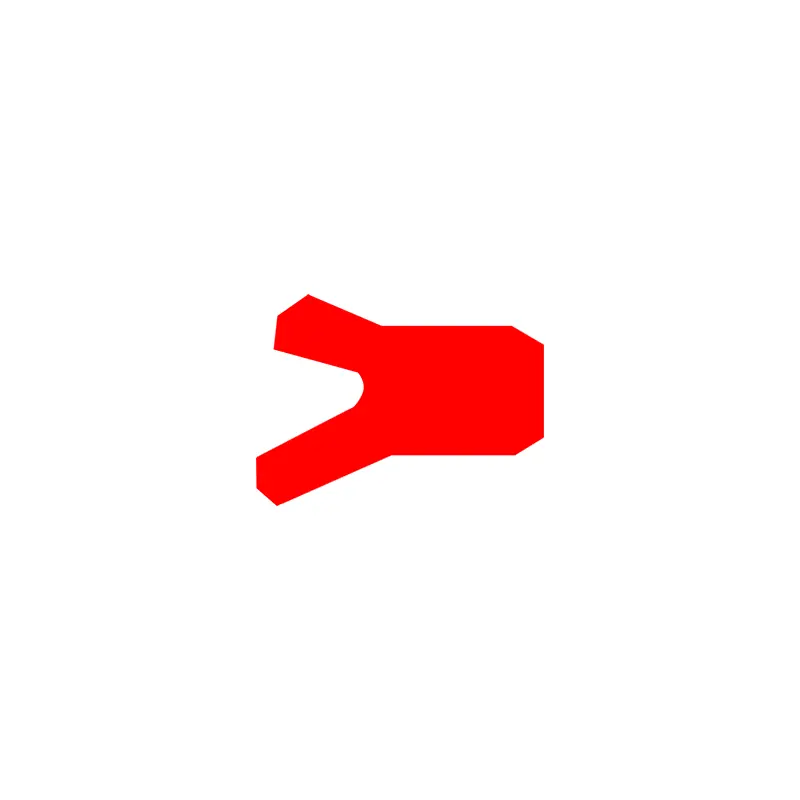

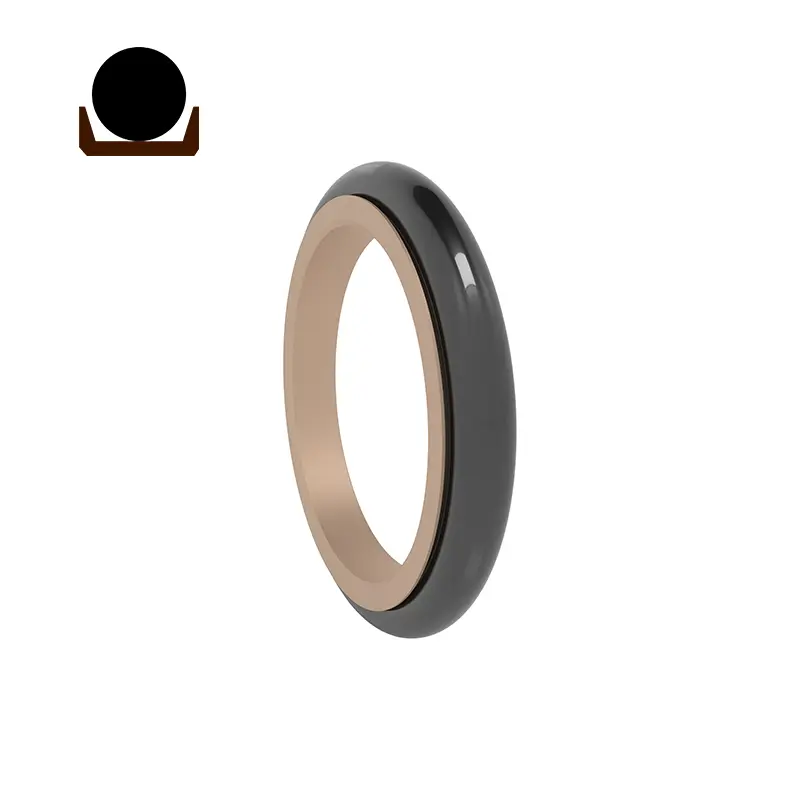

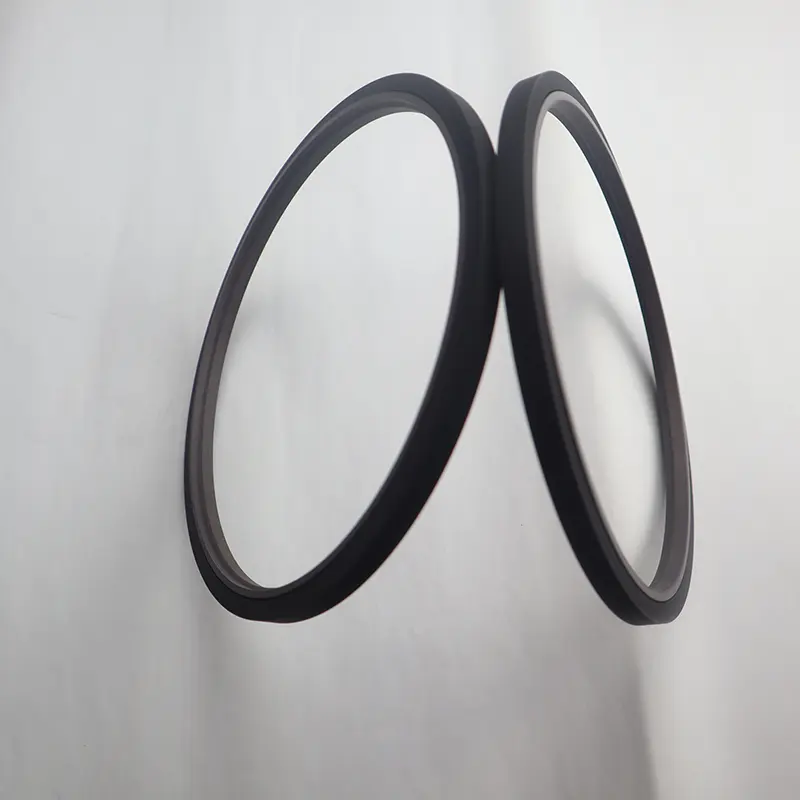

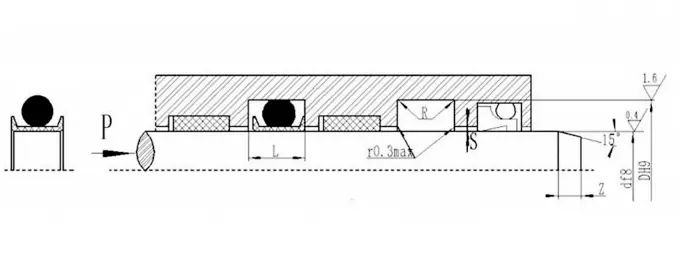

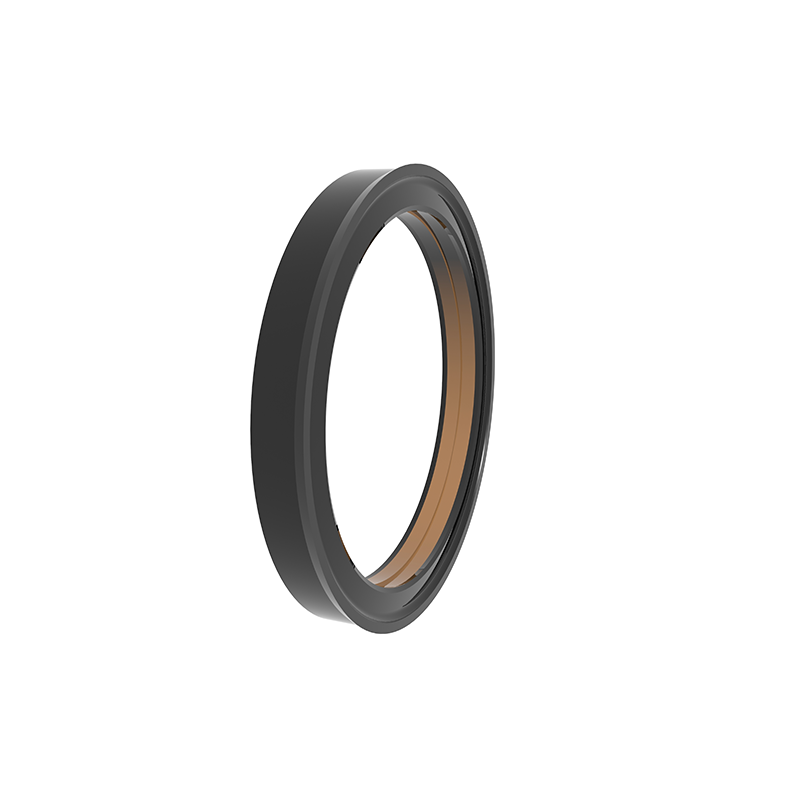

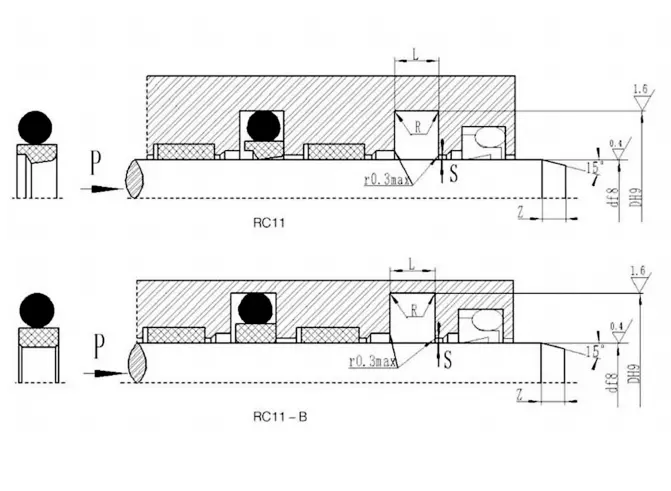

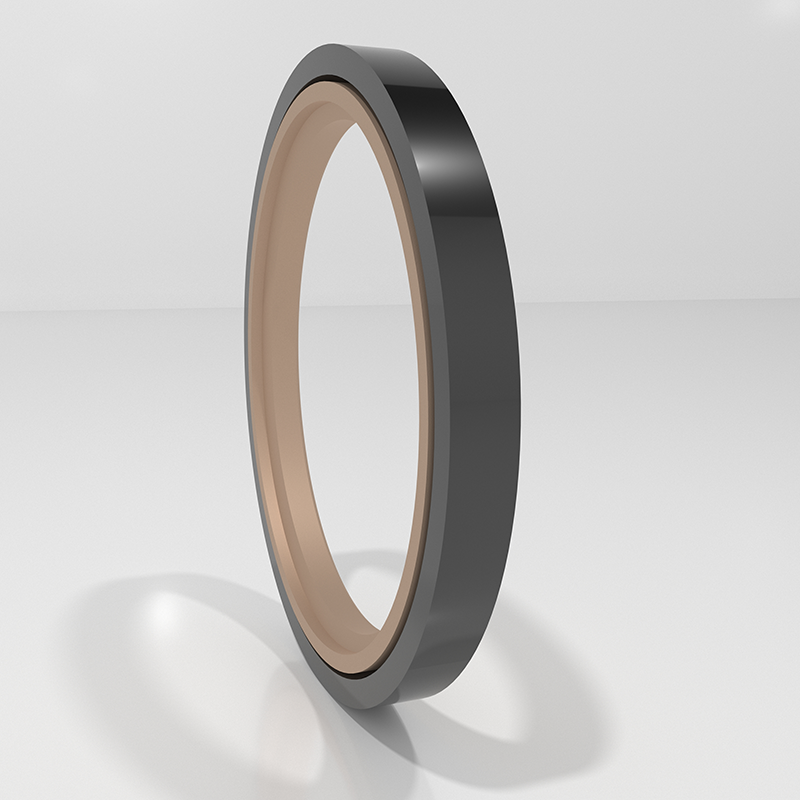

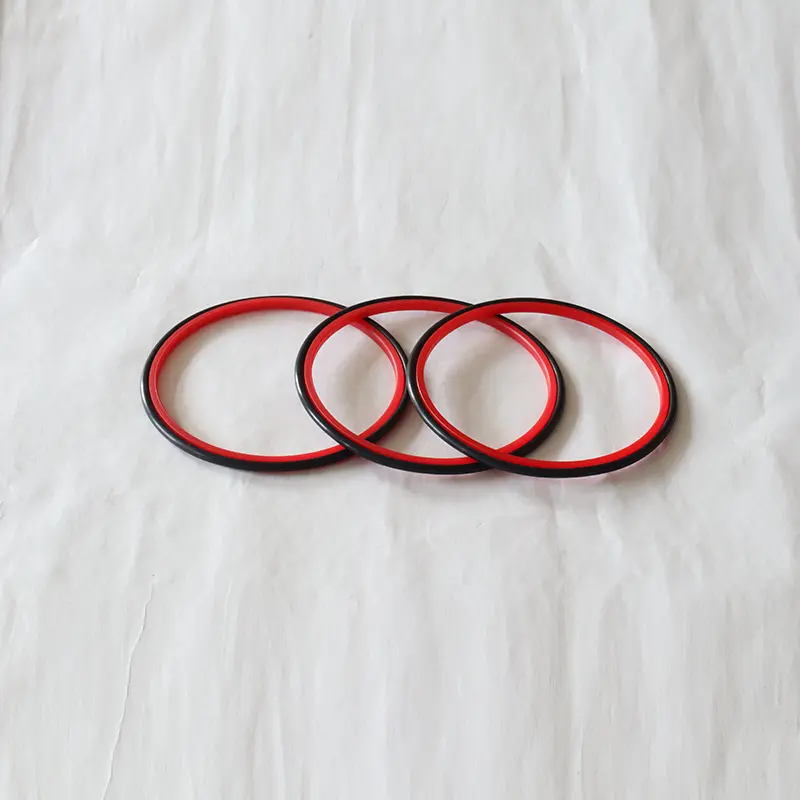

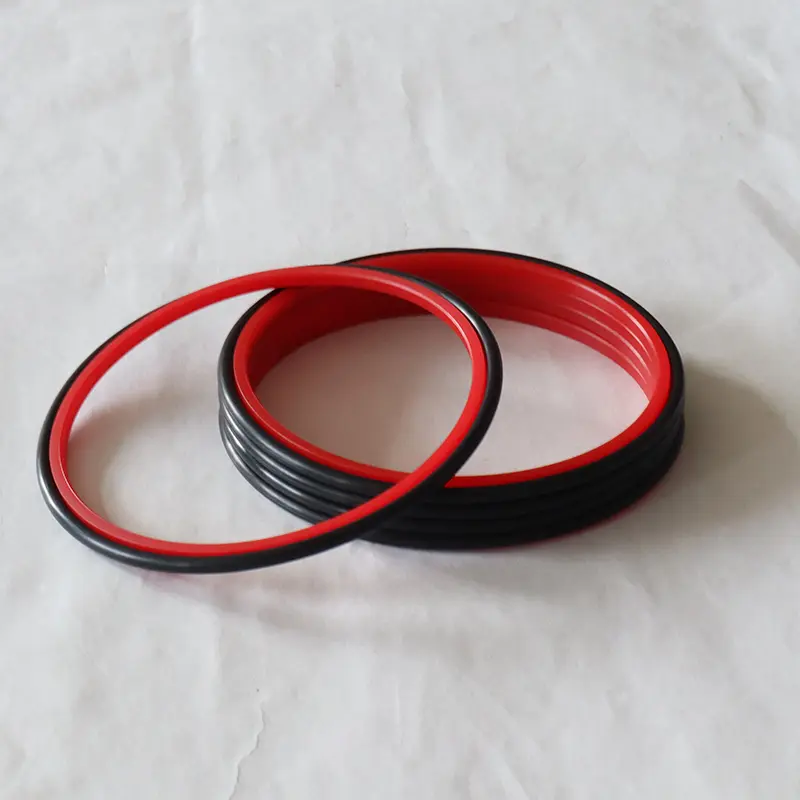

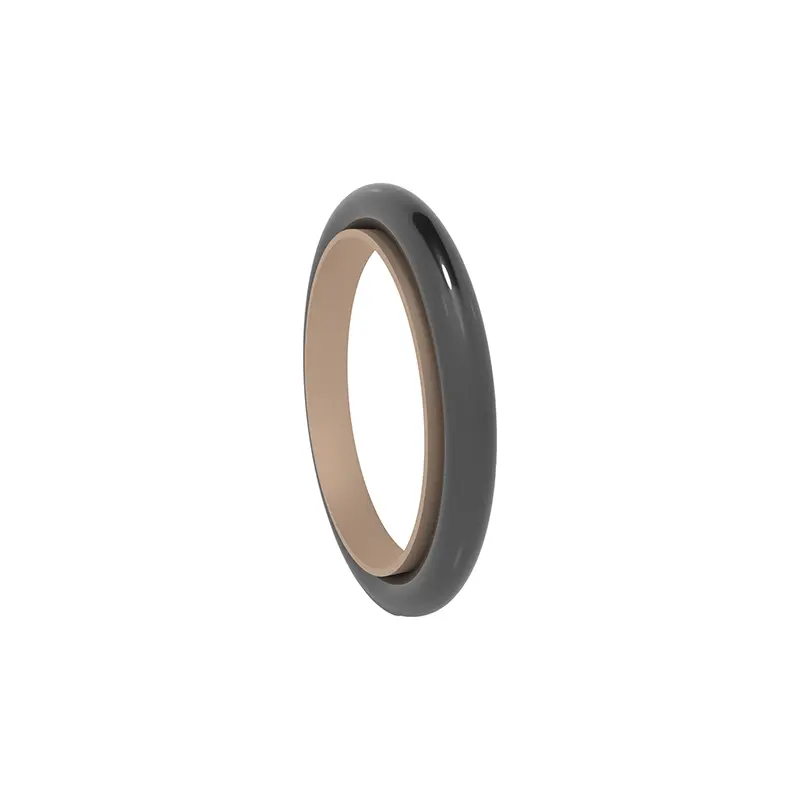

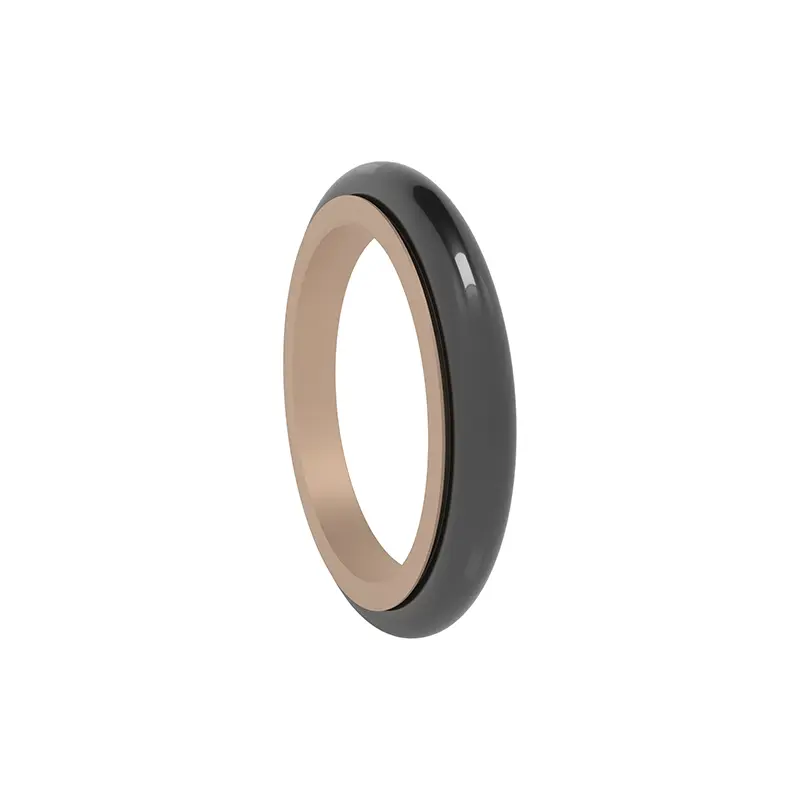

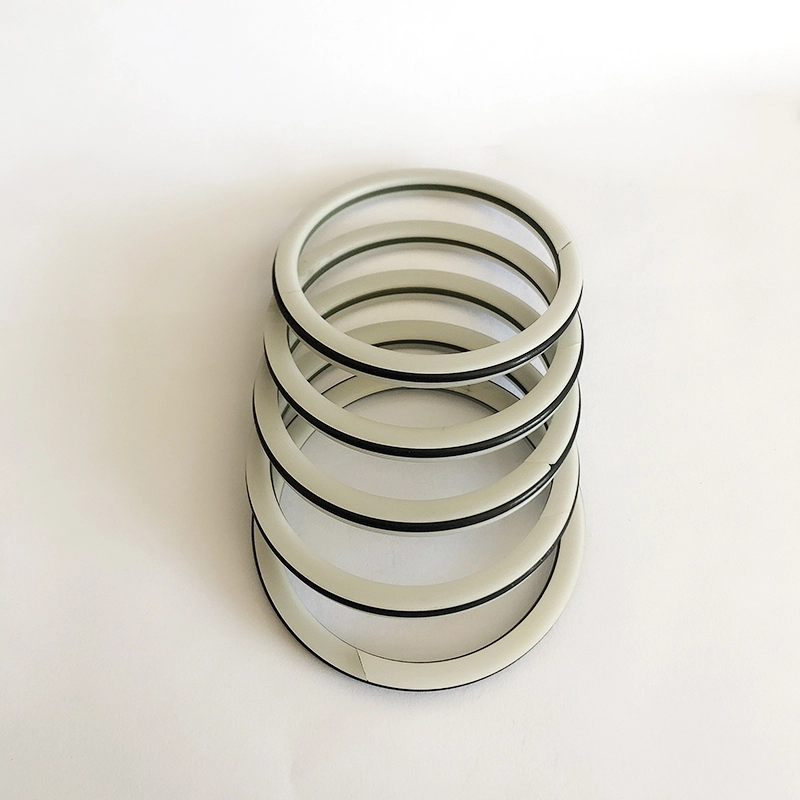

आरसी 11 भरलेल्या पीटीएफई स्टेप सीलिंग रिंग आणि ओ-आकाराच्या रबर रिंगसह बनलेले आहे, हायड्रॉलिक रीफ्रोकेटिंग मोशन वन-वे प्रेशर सीलिंगसाठी योग्य आहे.

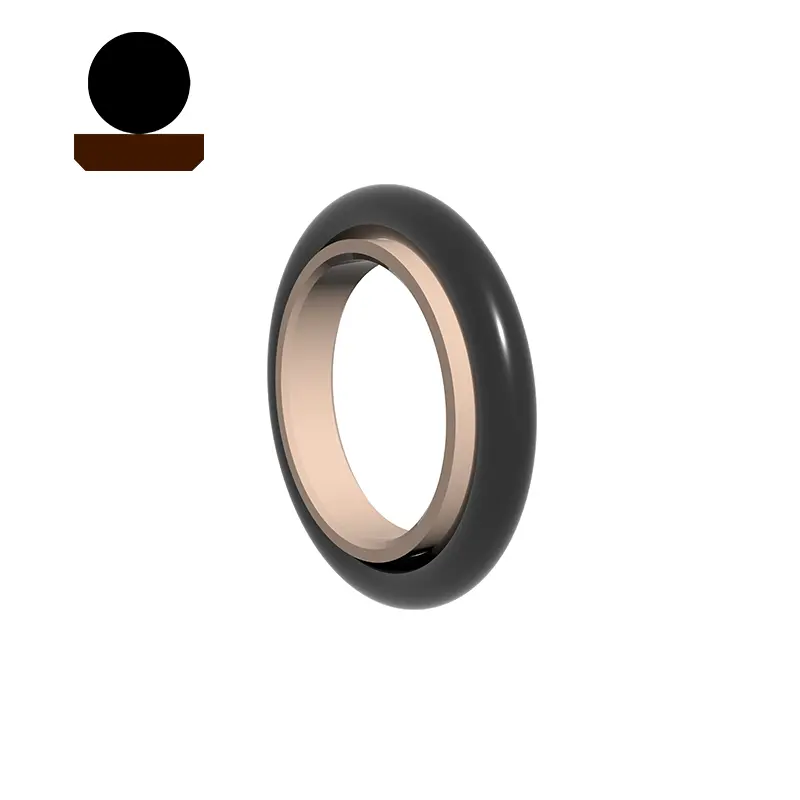

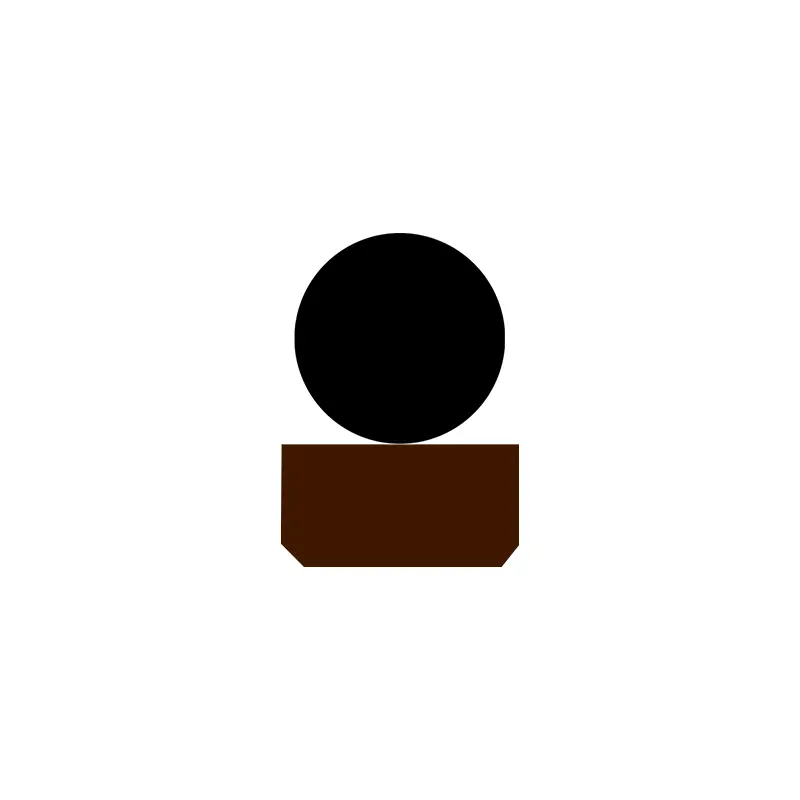

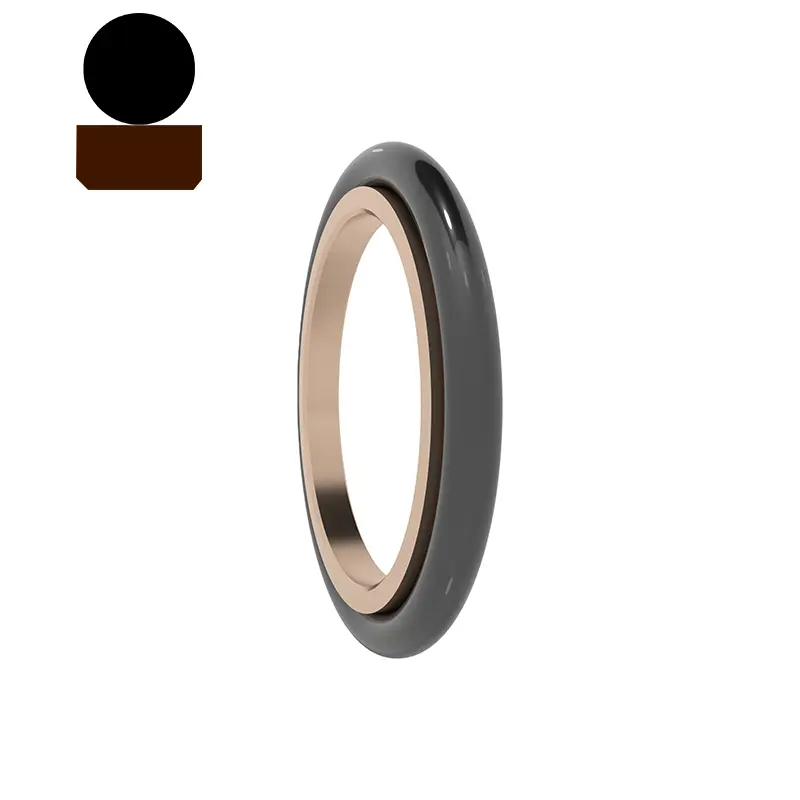

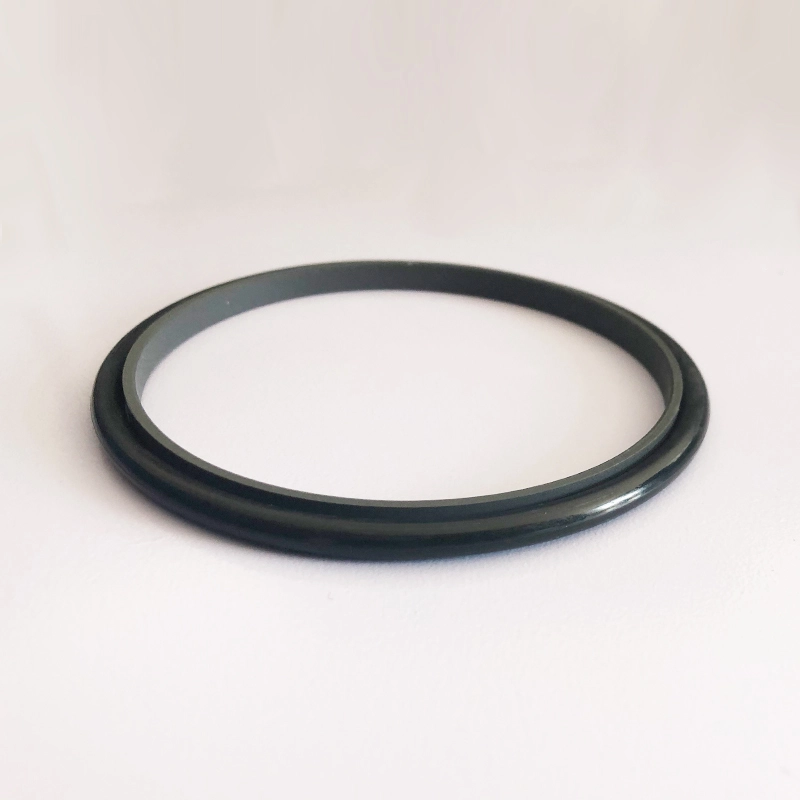

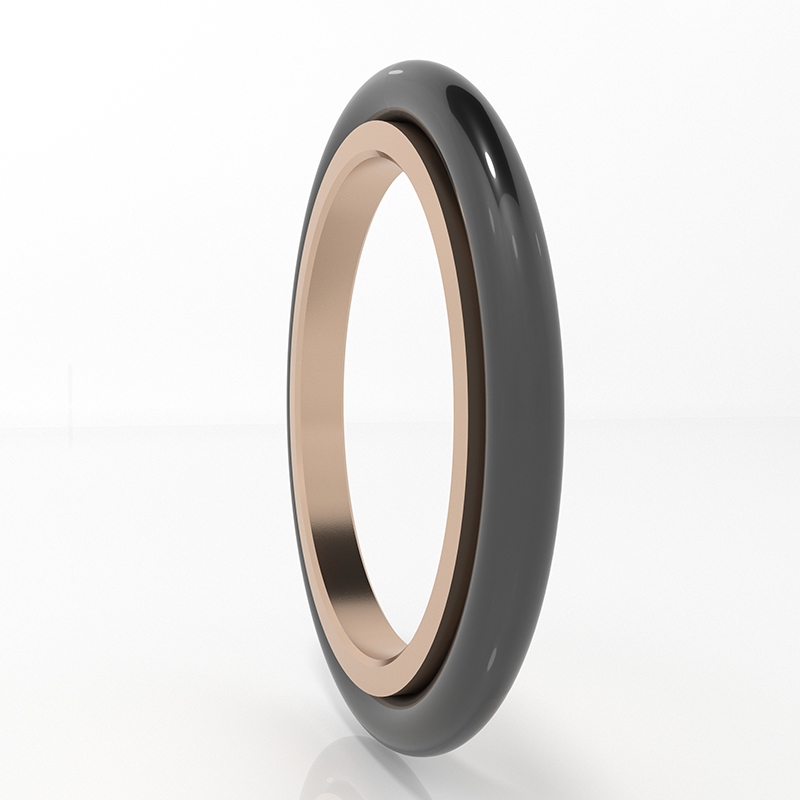

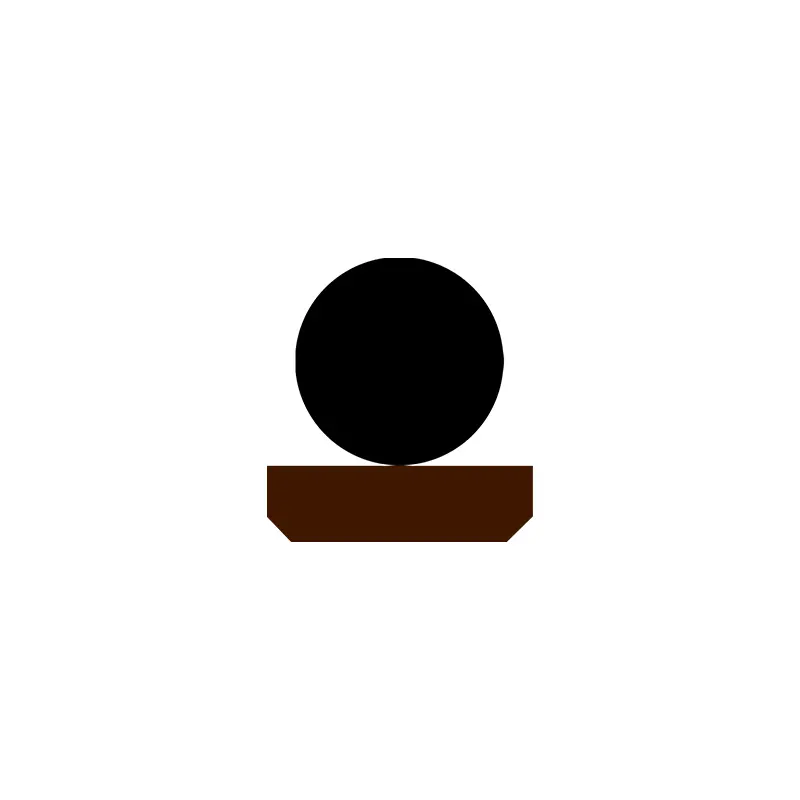

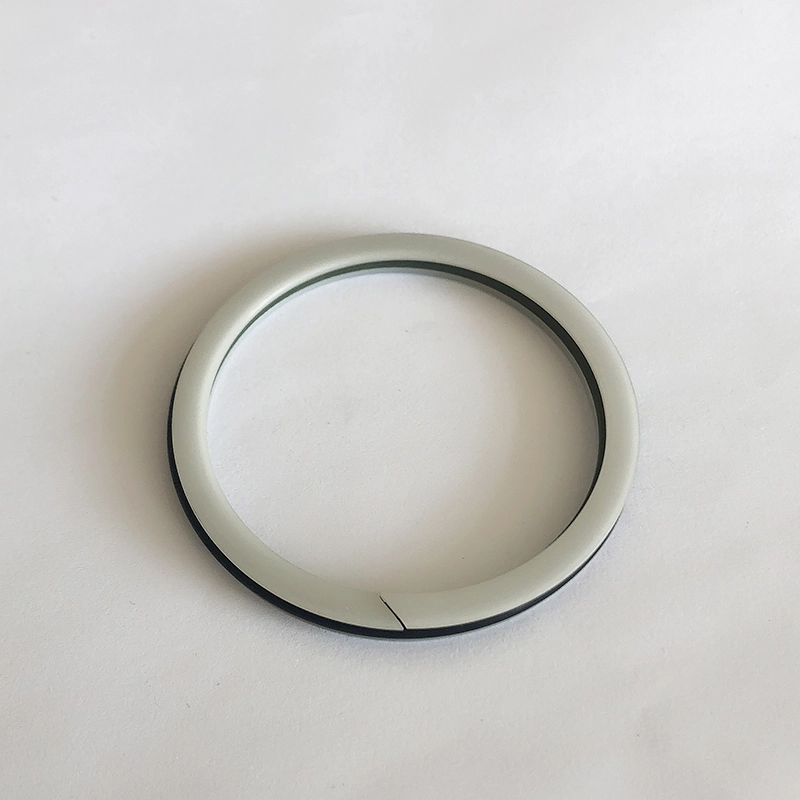

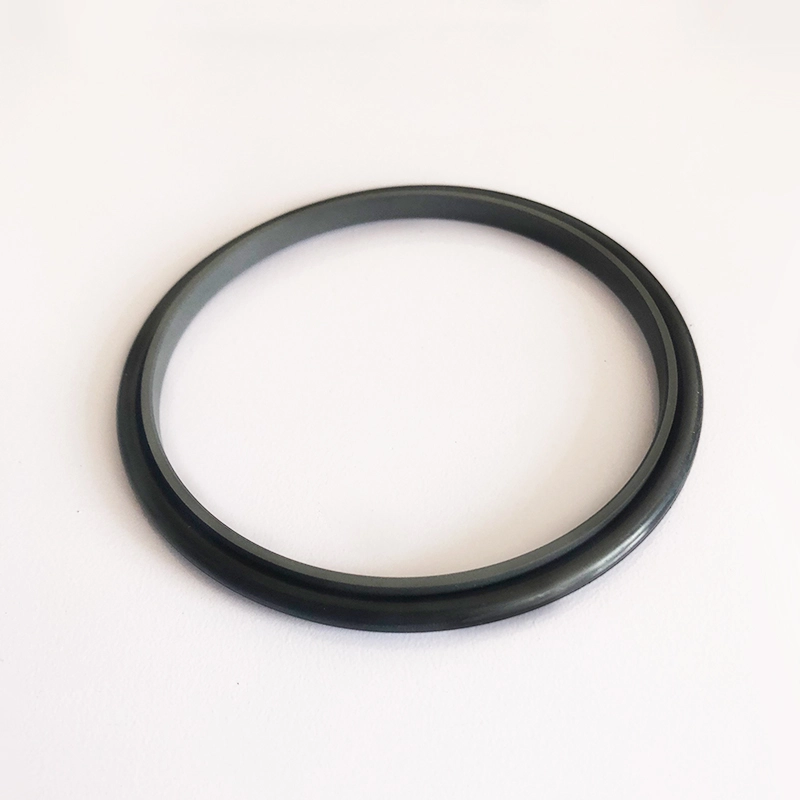

आरसी 11-बी भरलेल्या पीटीएफई आयताकृती सीलिंग रिंग आणि ओ-आकाराच्या रबर रिंगसह बनलेला आहे, जो हायड्रॉलिक रीफ्रोकेटिंग मोशन टू-वे प्रेशर सीलिंगसाठी योग्य आहे. ओ-रिंग रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पोशाखांची भरपाई करते. हे सामान्यत: मार्गदर्शक रिंगच्या संयोगाने वापरले जाते. स्प्लिट (ओपन) ग्रूव्ह्स 30 मिमीपेक्षा कमी रॉड व्यासासाठी वापरल्या पाहिजेत. वैशिष्ट्ये:
1. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण, रेंगाळलेले नाही;
2. दबाव आणि कठोर परिस्थितीत अत्यंत उच्च दाब स्थिरता;
3. उच्च जीवन, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
4. पाण्यासारख्या लो-व्हिस्कोसिटी मीडियावर शिक्कामोर्तब करण्यासाठी वापरले जाऊ शकते;

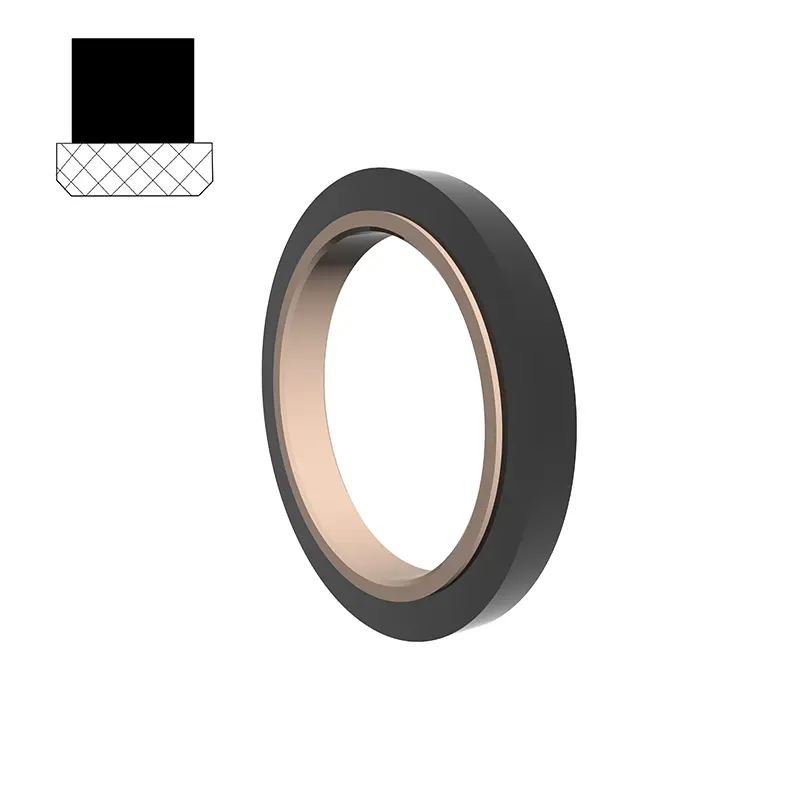

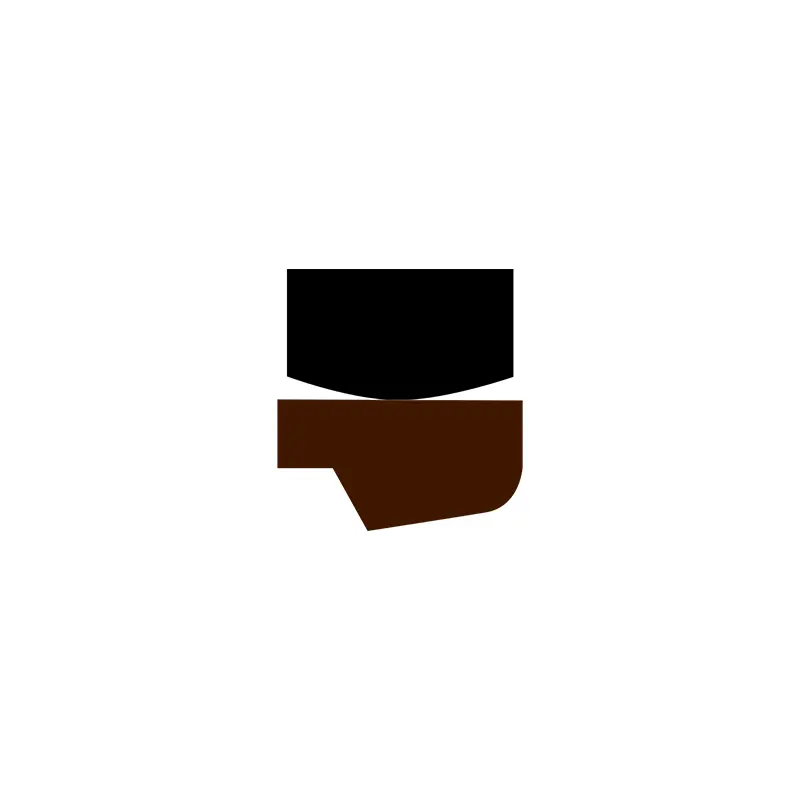

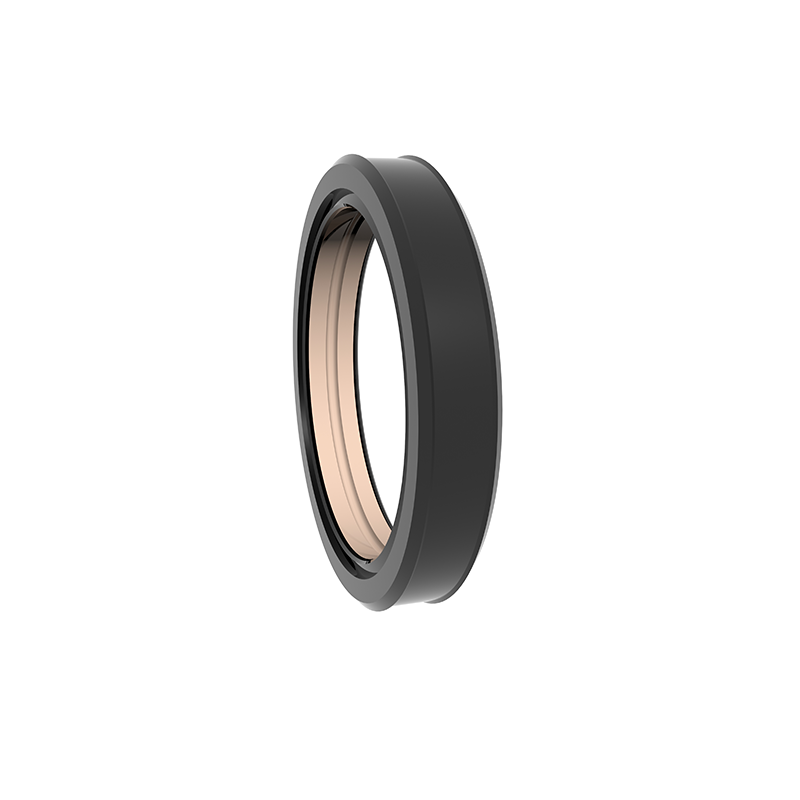

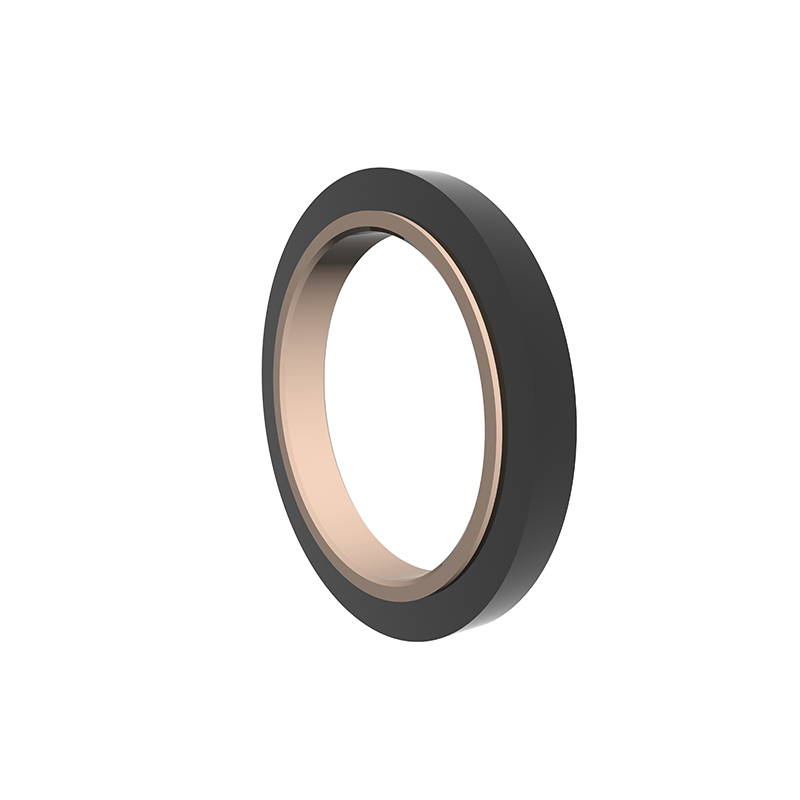

आरसी 12 भरलेल्या पीटीएफई स्टेप सीलिंग रिंग आणि आयताकृती रबर रिंगसह बनलेला आहे, जो हायड्रॉलिक रीफ्रोकेटिंग मोशन वन-वे प्रेशर सीलिंगसाठी योग्य आहे. आयताकृती अंगठी रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पोशाखांची भरपाई करते. हे सामान्यत: मार्गदर्शक रिंगच्या संयोगाने वापरले जाते. स्प्लिट (ओपन) ग्रूव्ह्स 30 मिमीपेक्षा कमी रॉड व्यासासाठी वापरल्या पाहिजेत. हे मुख्यतः जड हायड्रॉलिक उपकरणांमध्ये वापरले जाते.
वैशिष्ट्ये:
1. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण, रेंगाळलेले नाही;
2. दबाव आणि कठोर परिस्थितीत अत्यंत उच्च दाब स्थिरता;
3. उच्च जीवन, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
4. पाण्यासारख्या लो-व्हिस्कोसिटी मीडियावर शिक्कामोर्तब करण्यासाठी वापरले जाऊ शकते;

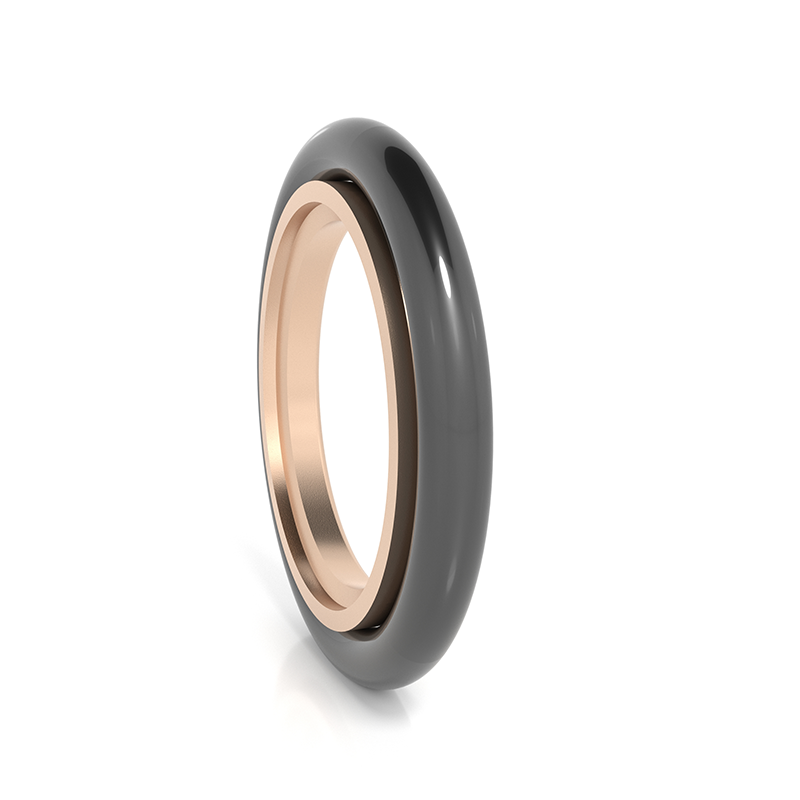

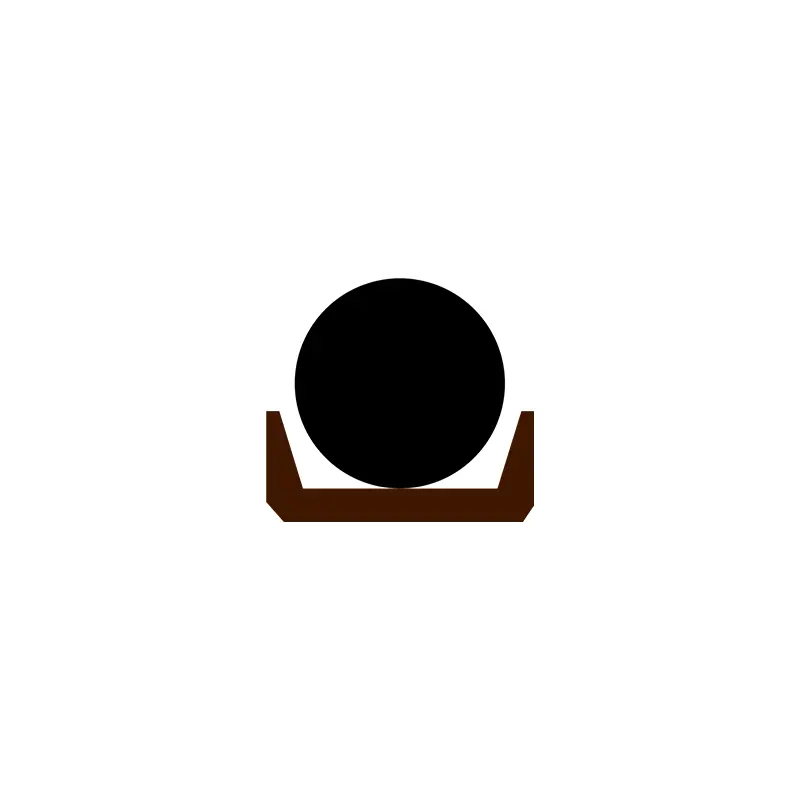

एसपीएनसी/आरसी 13 पीटीएफई कॅप-आकाराच्या सीलिंग रिंग आणि ओ-आकाराच्या रबर रिंगसह बनलेले आहे, जे हायड्रॉलिक आणि वायवीय परस्परप्रकाशित मोशन द्विभाषिक दबाव सीलिंगसाठी योग्य आहे. ओ-आकाराची अंगठी रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पोशाखांची भरपाई करते. सीलिंग रिंग एक पातळ ओठ डिझाइन स्वीकारते, ज्यामध्ये पाठपुरावा नुकसान भरपाईची चांगली क्षमता आहे, म्हणून सीलिंग कामगिरी चांगली आहे आणि जीबी 12350 रिंग ग्रूव्हमध्ये स्थापित केली जाऊ शकते. स्प्लिट (ओपन) ग्रूव्ह्स 30 मिमीपेक्षा कमी रॉड व्यासासाठी वापरल्या पाहिजेत. वैशिष्ट्ये:
1. हे हायड्रॉलिक आणि वायवीय दोन्हीसाठी वापरले जाऊ शकते आणि द्विदिशात्मक दबाव सीलिंगसाठी वापरले जाऊ शकते;
2. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण आणि रेंगाळलेले नाही;
3. दीर्घ आयुष्य, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
4. लहान स्ट्रक्चरल स्पेस, सोपी स्थापना आणि देखभाल;

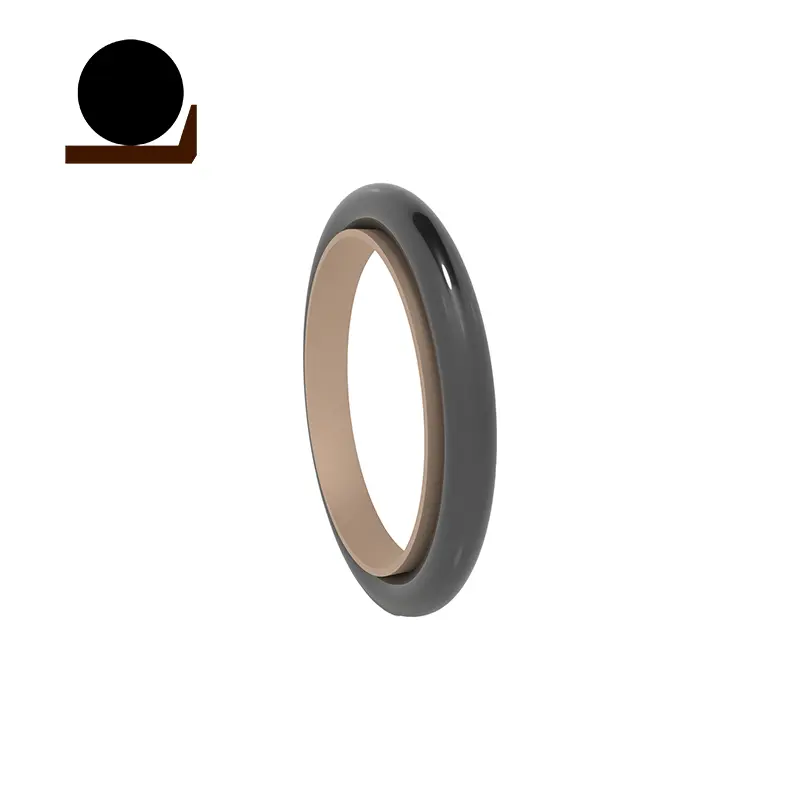

आरसी 14 एक पीटीएफई त्रिकोणी सीलिंग रिंग आणि ओ-आकाराच्या रबर रिंगसह बनलेला आहे, जो हायड्रॉलिक आणि वायवीय रीफ्रोकेटिंग मोशन वन-वे प्रेशर सीलिंगसाठी योग्य आहे. ओ-रिंग रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पोशाखांची भरपाई करते. सीलिंग रिंग पातळ ओठांची रचना स्वीकारत असल्याने, पाठपुरावा भरपाई क्षमता अधिक चांगली आहे, म्हणून सीलिंग कामगिरी चांगली आहे. 30 मिमीपेक्षा कमी रॉड व्यासासाठी स्प्लिट (ओपन) खोबणी वापरली पाहिजे. वैशिष्ट्ये:
1. हे हायड्रॉलिक आणि वायवीय दोन्हीसाठी वापरले जाऊ शकते;
2 कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण, रेंगाळलेले नाही;
3. दीर्घ आयुष्य, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
4. लहान स्ट्रक्चरल स्पेस, सोपी स्थापना आणि देखभाल;

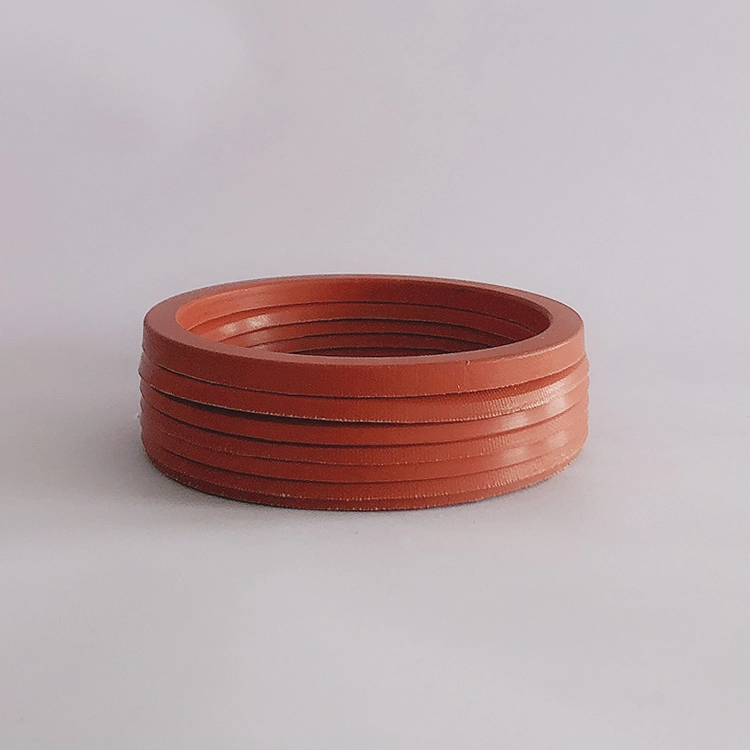

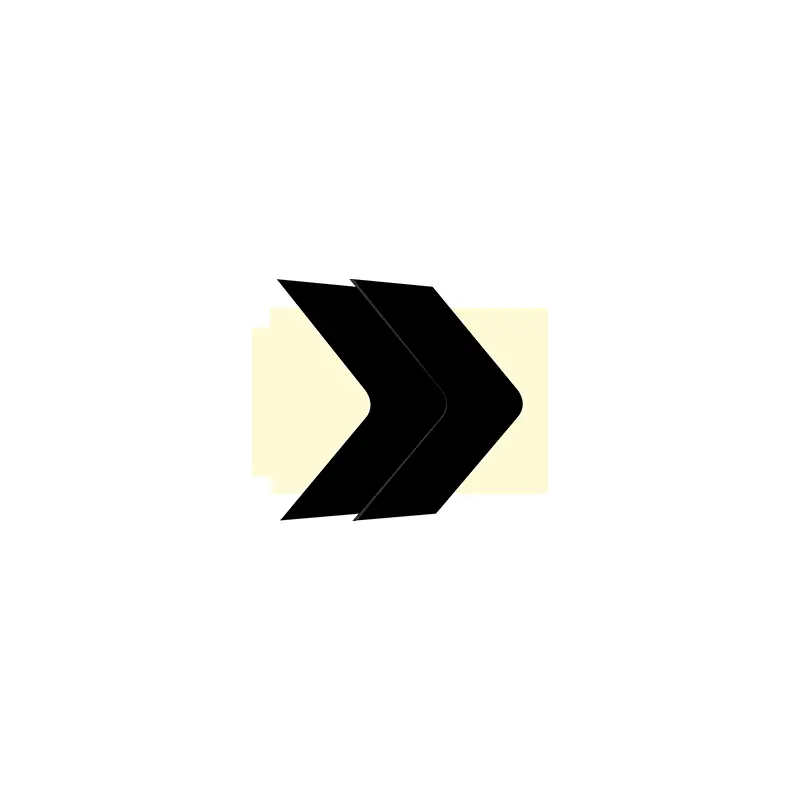

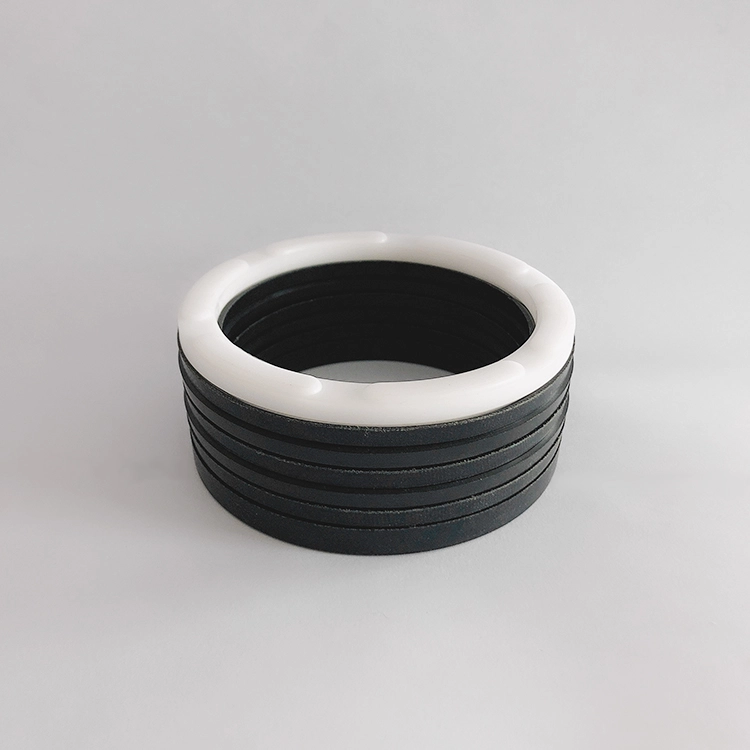

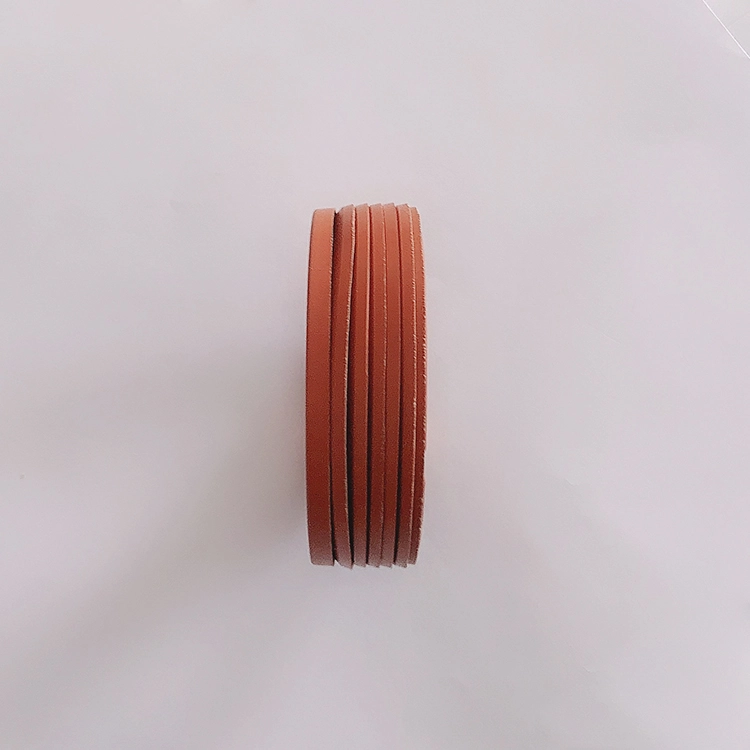

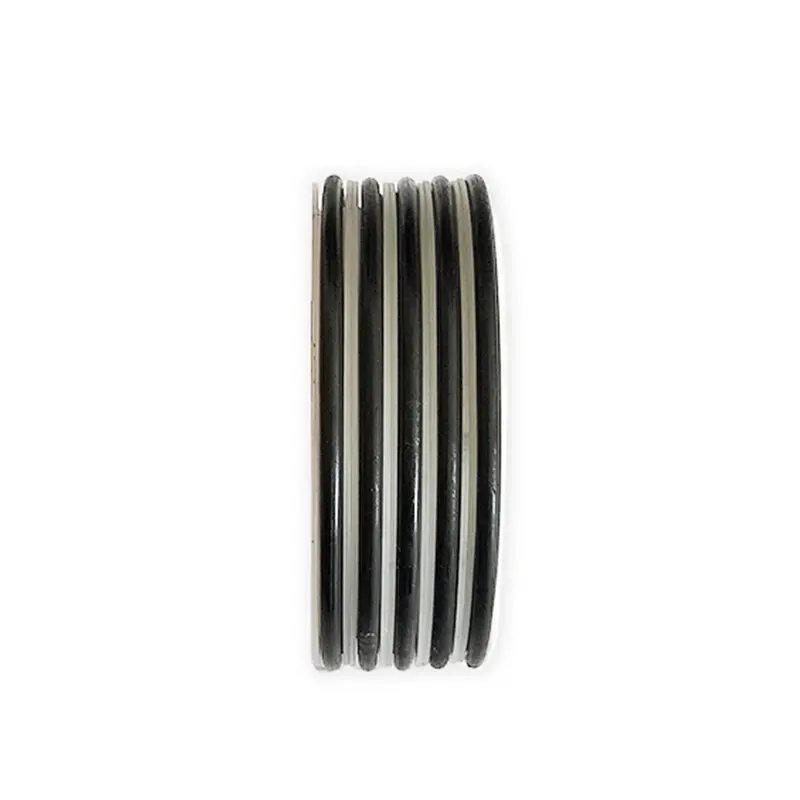

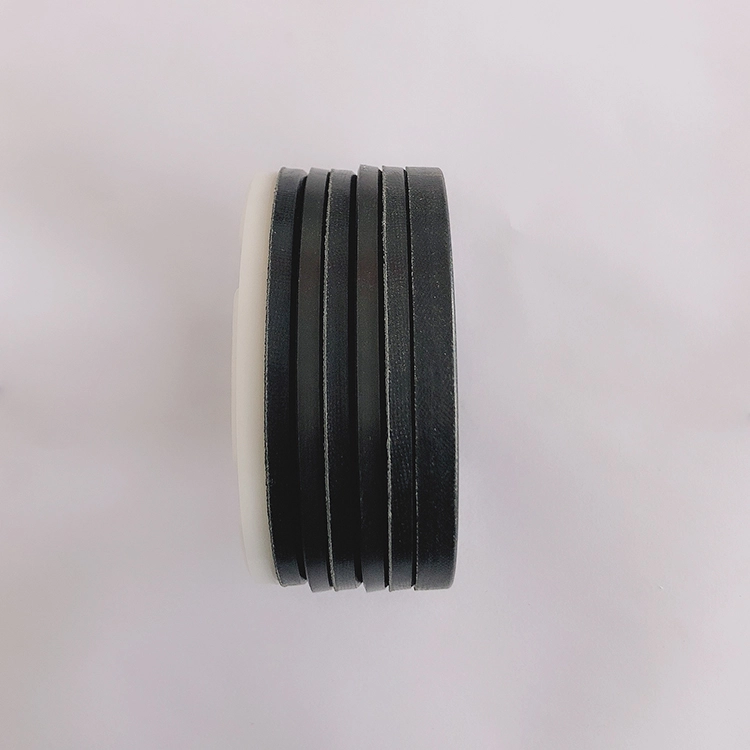

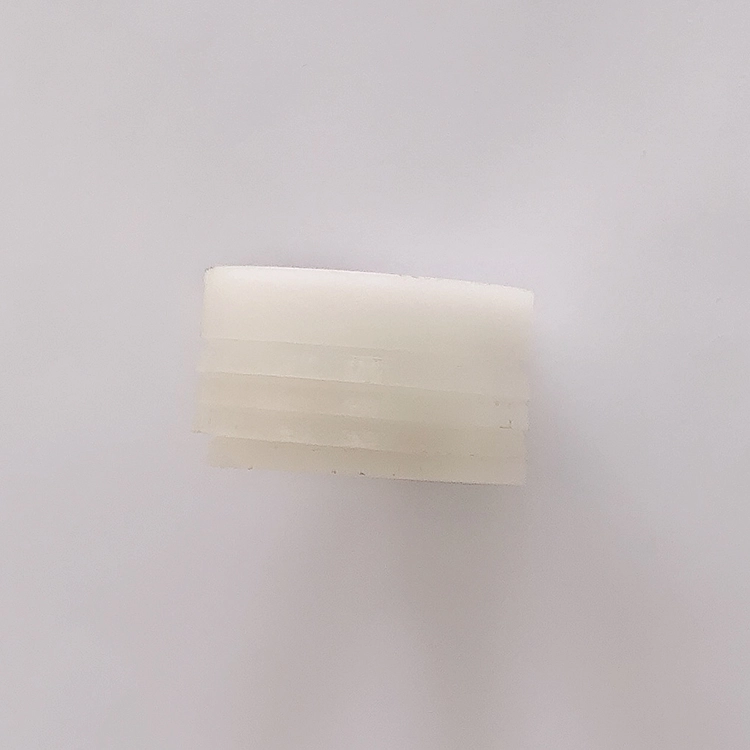

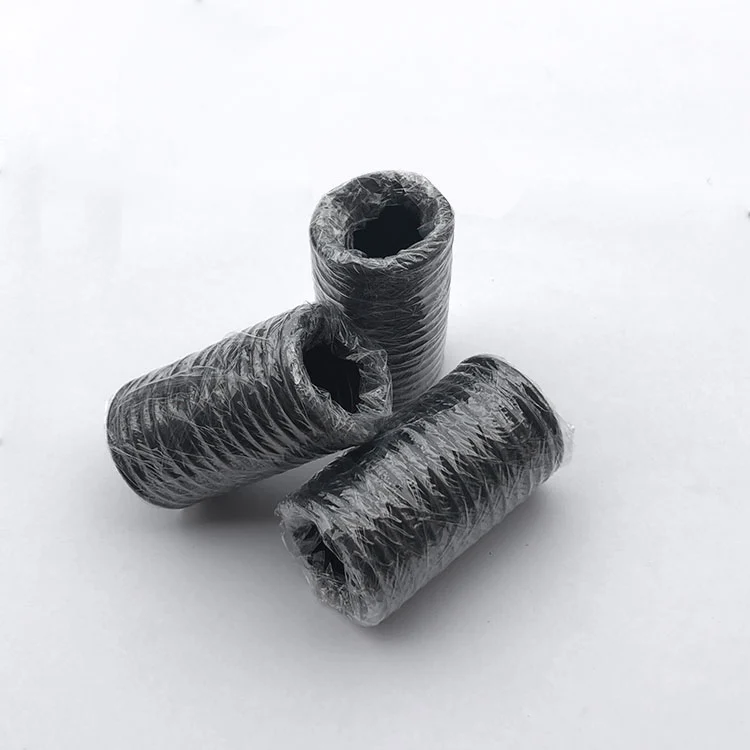

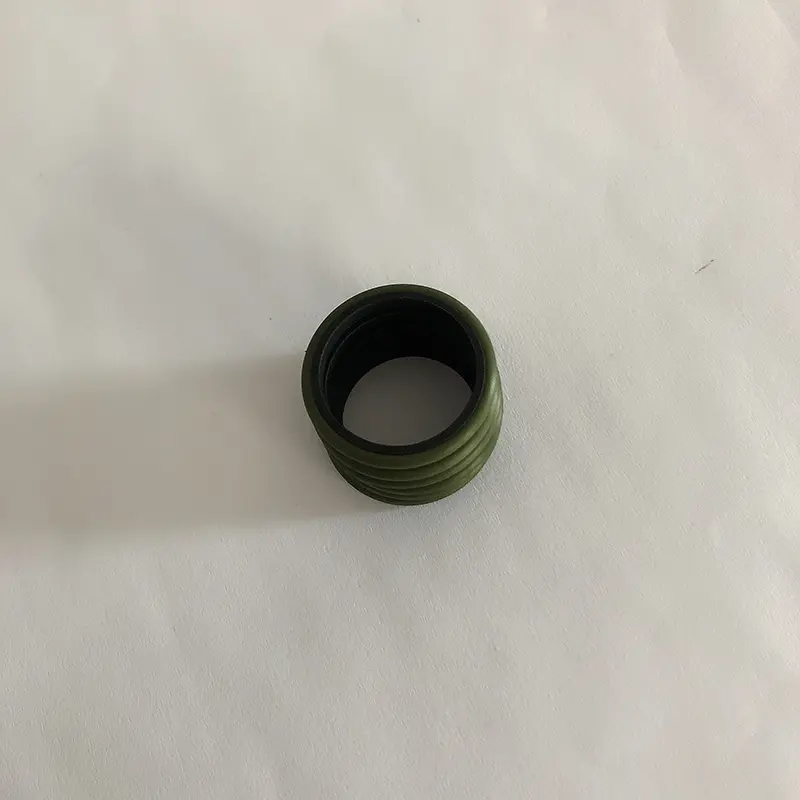

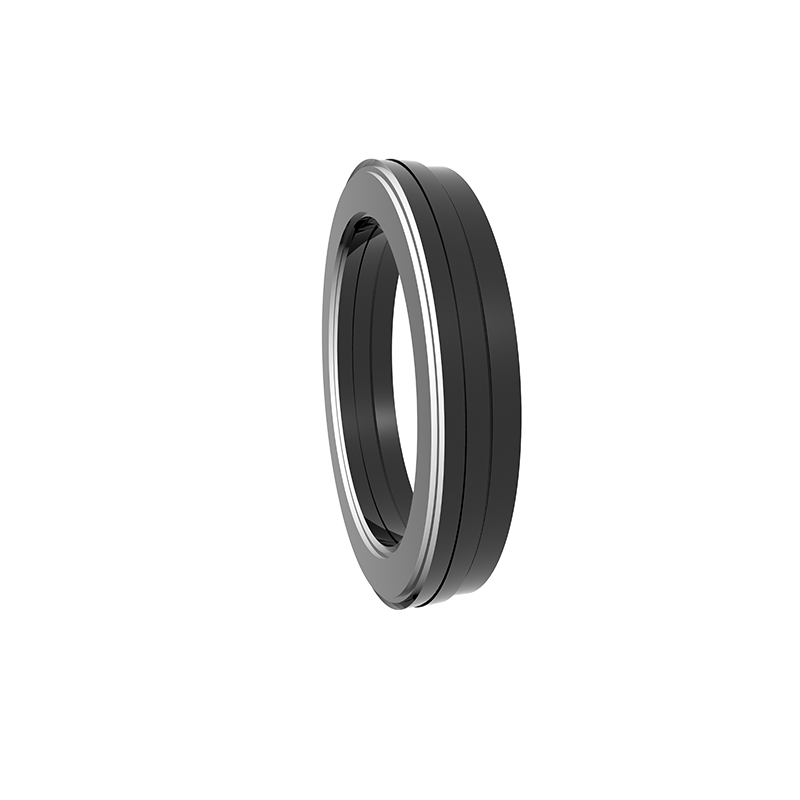

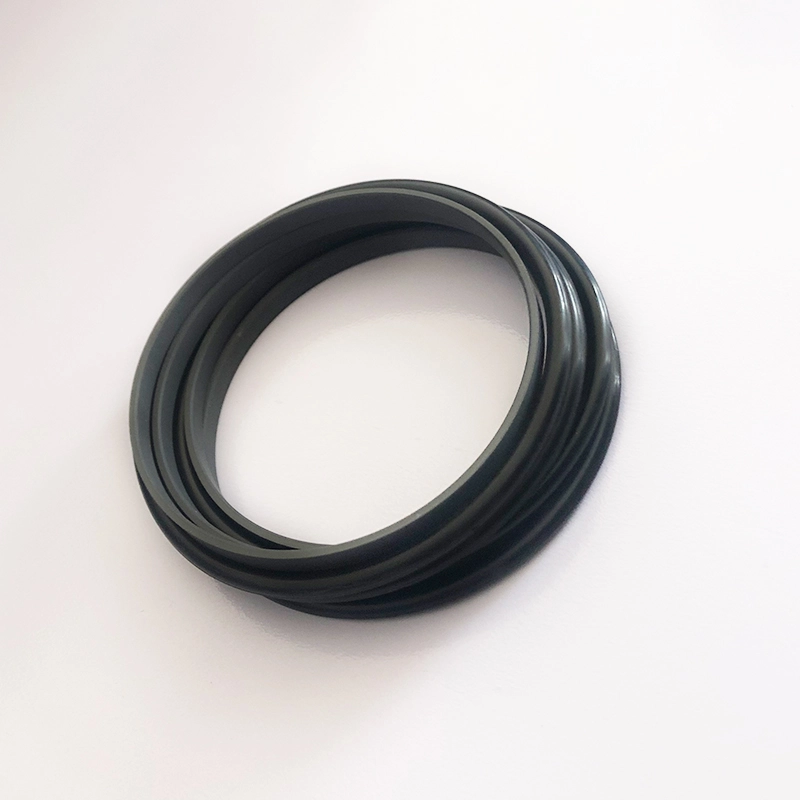

आरसी 15 व्ही-आकाराच्या सीलिंग रिंग्ज, प्रेशर रिंग आणि सपोर्ट रिंगच्या सेट (3 पेक्षा जास्त) बनलेले आहे आणि हायड्रॉलिक रीफ्रोकेटिंग मोशन वन-वे प्रेशर सीलिंगसाठी योग्य आहे. सीलिंग सामग्रीशी सुसंगत ग्रीस स्थापनेदरम्यान लागू करणे आवश्यक आहे. हे अविभाज्य (बंद) खोबणीत स्थापित केले जाऊ शकत नाही. वैशिष्ट्ये:
1. विविध प्रकारच्या सामग्री उपलब्ध आहेत, जी विविध उद्देशाने अनुकूलपणे समायोजित केली जाऊ शकतात;
2. हे कठोर कामकाजाच्या परिस्थितीत वापरले जाऊ शकते आणि जवळजवळ सर्व माध्यम आणि कठोर परिस्थितीसाठी योग्य आहे;
.
4. गॅस्केट समायोजित करून सीलिंग आणि घर्षण समायोजित केले जाऊ शकते आणि व्ही-आकाराच्या सीलिंग रिंग जोडून किंवा काढून अक्षीय आकार समायोजित केला जाऊ शकतो;
5. सीलिंग पृष्ठभागाची गुणवत्ता खराब असली तरीही हे प्रभावीपणे कार्य करू शकते.
एसपीएन भरलेल्या पीटीएफई आयताकृती सीलिंग रिंग आणि आयताकृती रबर रिंगसह बनलेला आहे, जो हायड्रॉलिक आणि वायवीय परस्परविरोधी मोशन द्विभाषिक दबाव सीलिंगसाठी उपयुक्त आहे. आयताकृती अंगठी रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पोशाखांची भरपाई करते. स्प्लिट (ओपन) ग्रूव्ह्स 30 मिमीपेक्षा कमी रॉड व्यासासाठी वापरल्या पाहिजेत.
वैशिष्ट्ये:
1. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण, रेंगाळलेले नाही;
2. हायड्रॉलिक आणि वायवीय ड्युअल-वापर सील, द्विदिशात्मक दबाव सीलिंगसाठी वापरले जाऊ शकतात;
3. उच्च जीवन, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
4. लहान स्ट्रक्चरल स्पेस, सोपी स्थापना आणि देखभाल;

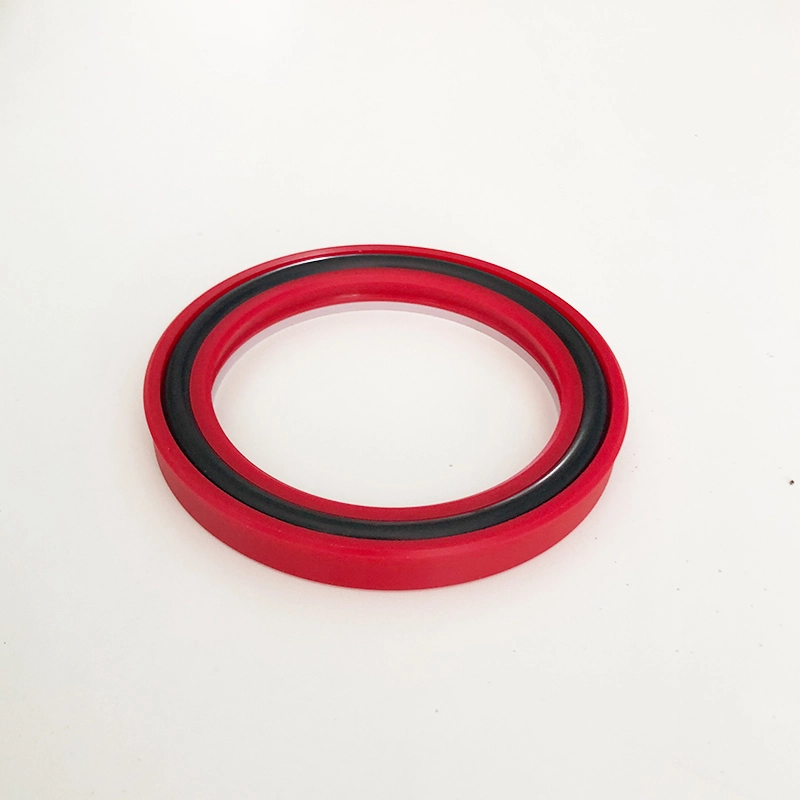

आरसी 17 हायड्रॉलिक आणि वायवीय परस्पर द्विदिशात्मक दबाव सीलिंगसाठी योग्य आहे. ओ-रिंग रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पोशाखांची भरपाई करते. स्प्लिट (ओपन) ग्रूव्ह्स 30 मिमीपेक्षा कमी रॉड व्यासासाठी वापरल्या पाहिजेत. वैशिष्ट्ये:
1. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण, रेंगाळलेले नाही;
2. हायड्रॉलिक आणि वायवीय ड्युअल-वापर सील, द्विदिशात्मक दबाव सीलिंगसाठी वापरले जाऊ शकतात;
3. दीर्घ आयुष्य, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
4. लहान स्ट्रक्चरल स्पेस, सोपी स्थापना आणि देखभाल:

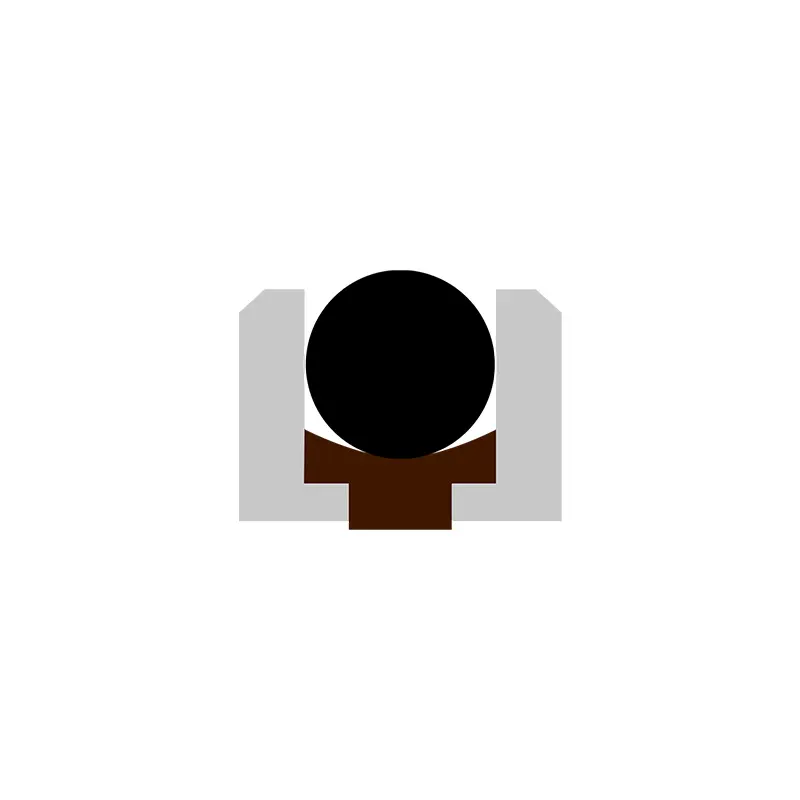

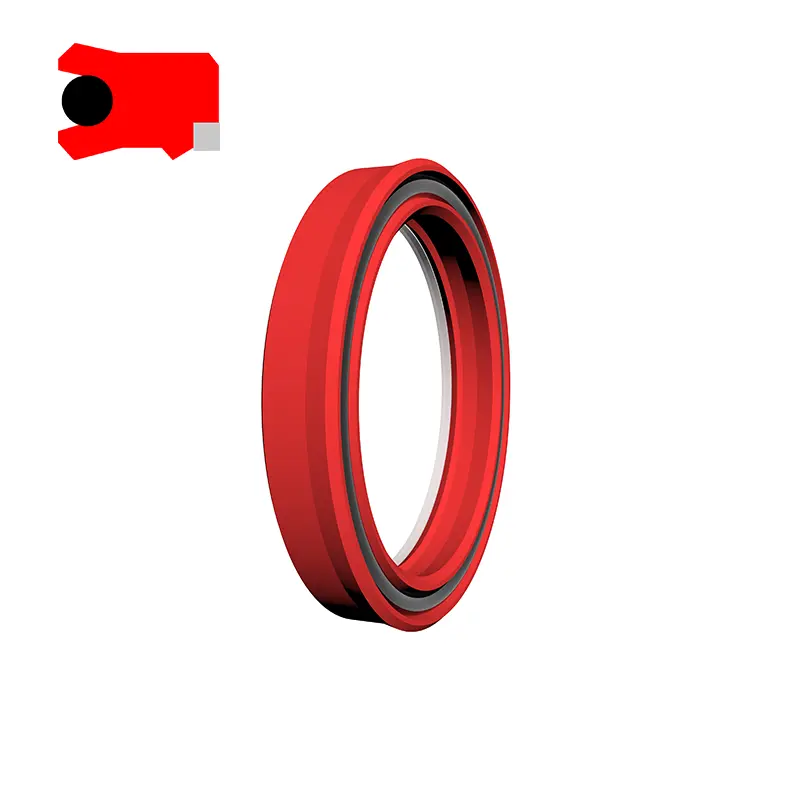

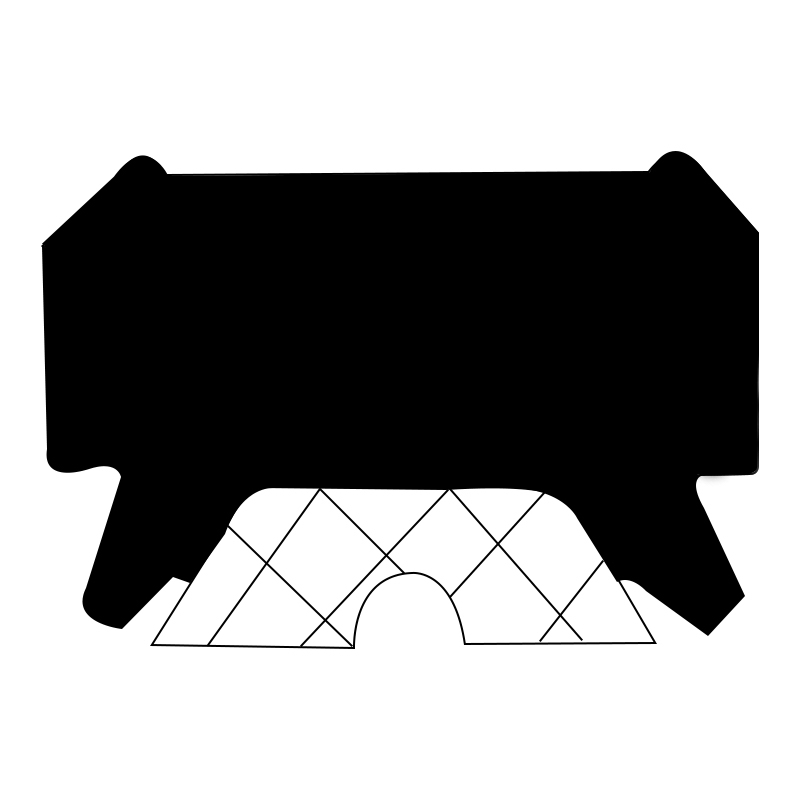

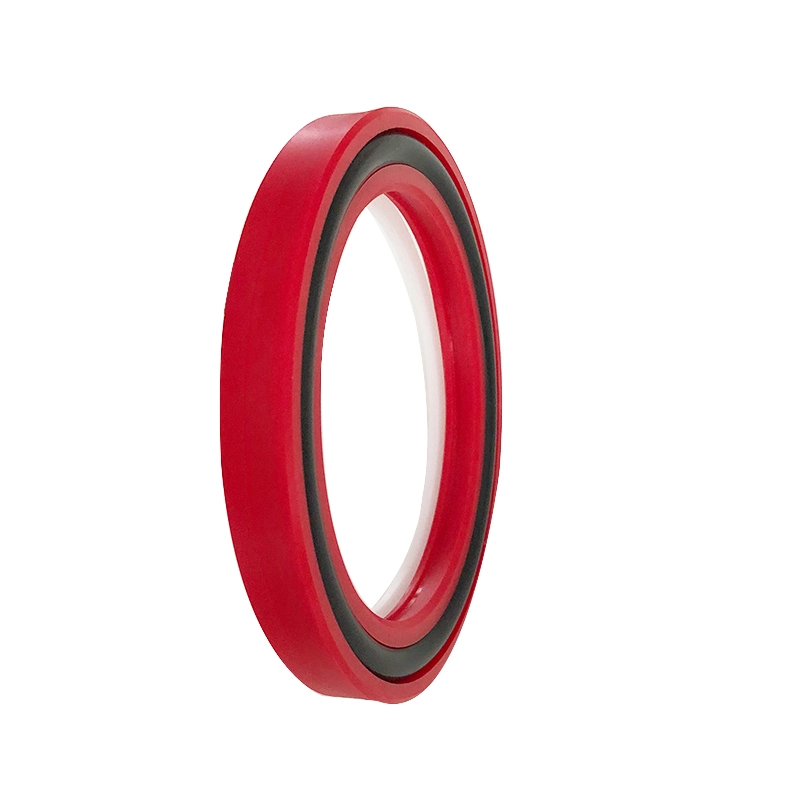

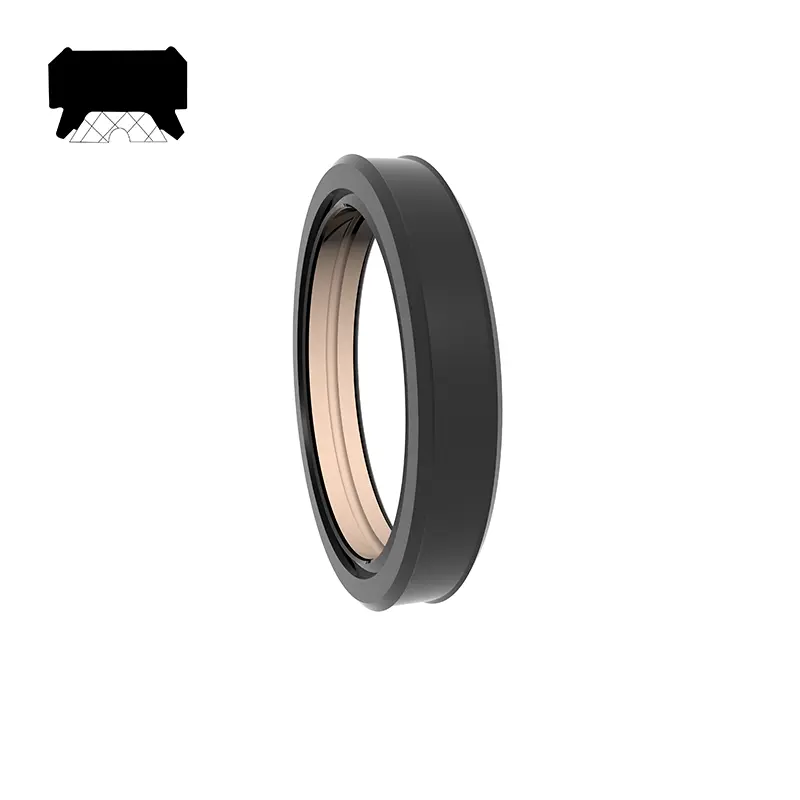

जीटीडीआय एक विशेष आकाराच्या रबर (किंवा पॉलीयुरेथेन) इलास्टोमर आणि सुधारित पीटीएफई सीलिंग रिंगपासून बनलेला आहे आणि त्यात चांगले सीलिंग, दीर्घ जीवन, कमी घर्षण इत्यादी वैशिष्ट्ये आहेत. जीजीडीआय पीटीएफईने भरलेल्या सीलिंग रिंग, दोन एल-आकाराच्या प्लास्टिक सपोर्ट रिंग्ज आणि एक लवचिक फोर्स ओ-रिंग यांचा बनलेला आहे आणि त्यात चांगले सीलिंग, दीर्घ आयुष्य, कमी घर्षण, रेंगाळलेले नाही इ. ची वैशिष्ट्ये आहेत.

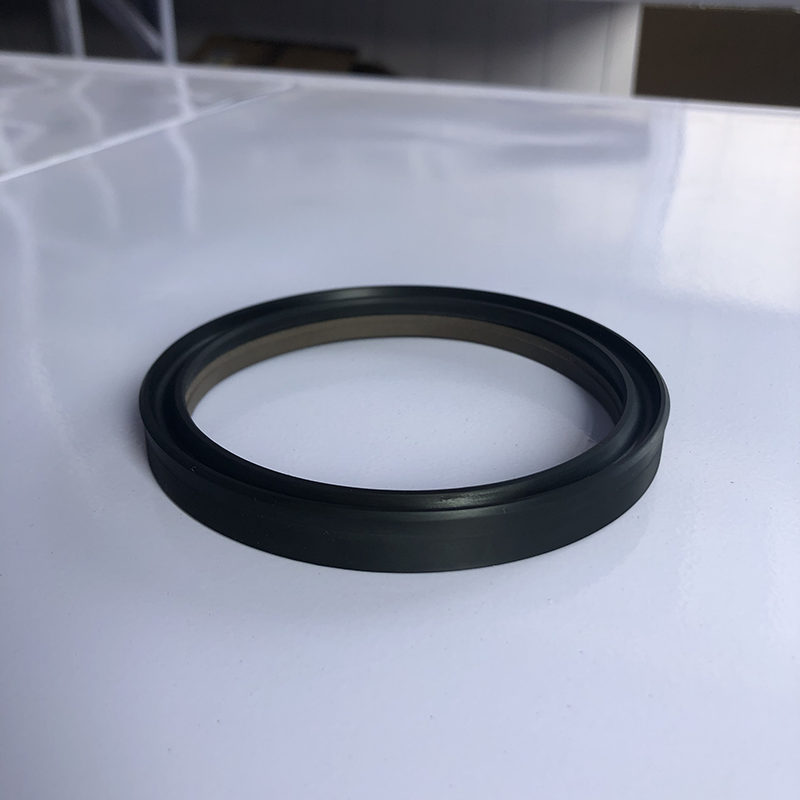

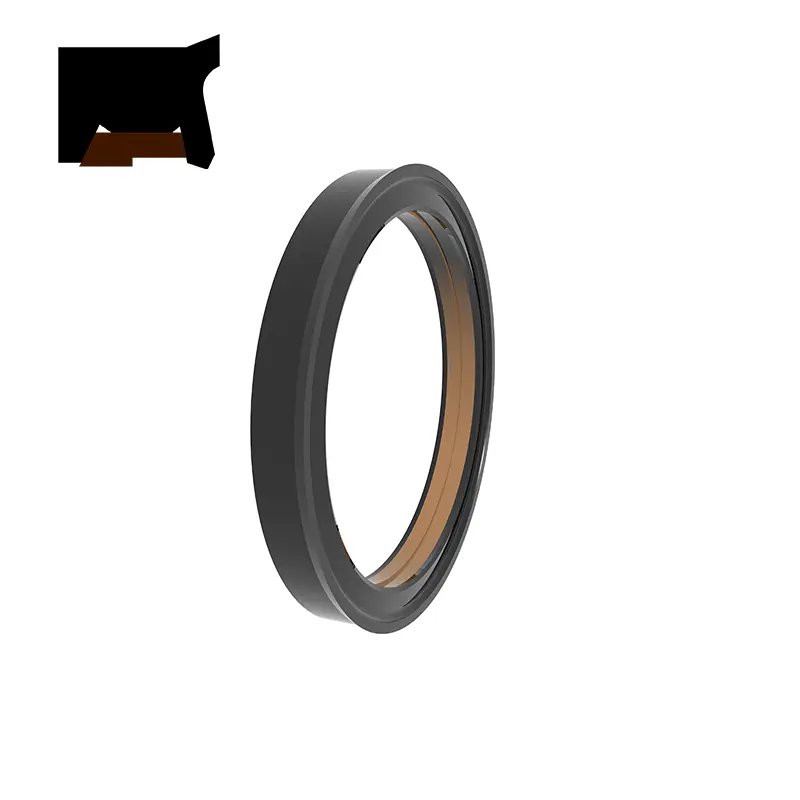

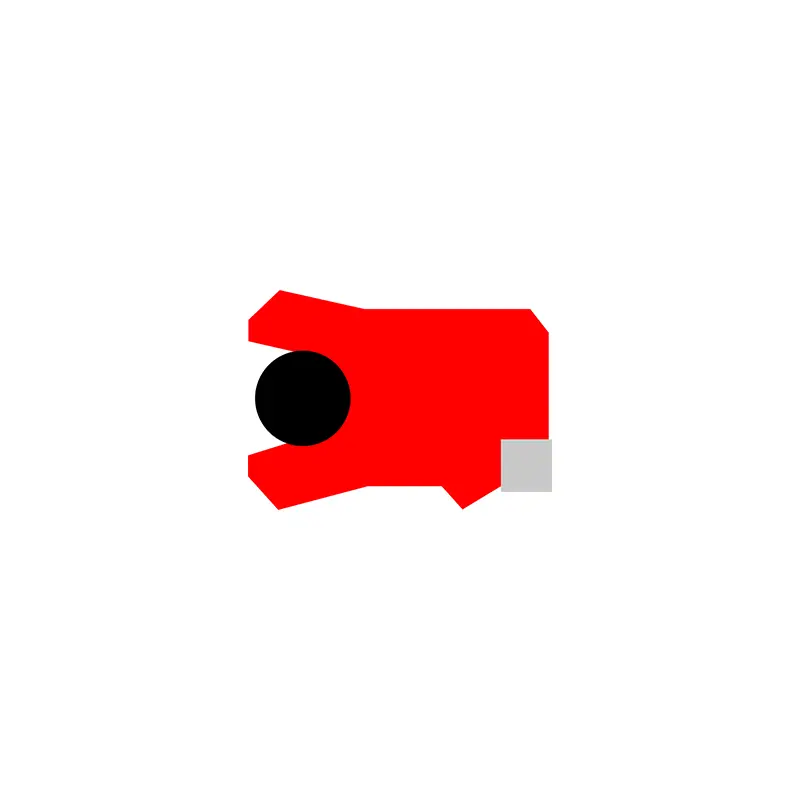

बीडी प्रकार सीलिंग रिंग एक पिस्टन रॉड सील आहे, मुख्यत: सीलिंग प्लंगर्स, पिस्टन रॉड्स, फोर्जिंग मशीन आणि चालण्याच्या उपकरणांसाठी हायड्रॉलिक उपकरणे यासाठी वापरली जातात. वैशिष्ट्ये:
1. कंपन भार आणि दबाव शिखरांसाठी असंवेदनशील
2. चांगली एक्सट्र्यूजन क्षमता
3. लोड आणि कमी तापमानात चांगले सीलिंग
4. कठोर कामकाजाच्या परिस्थितीसाठी योग्य

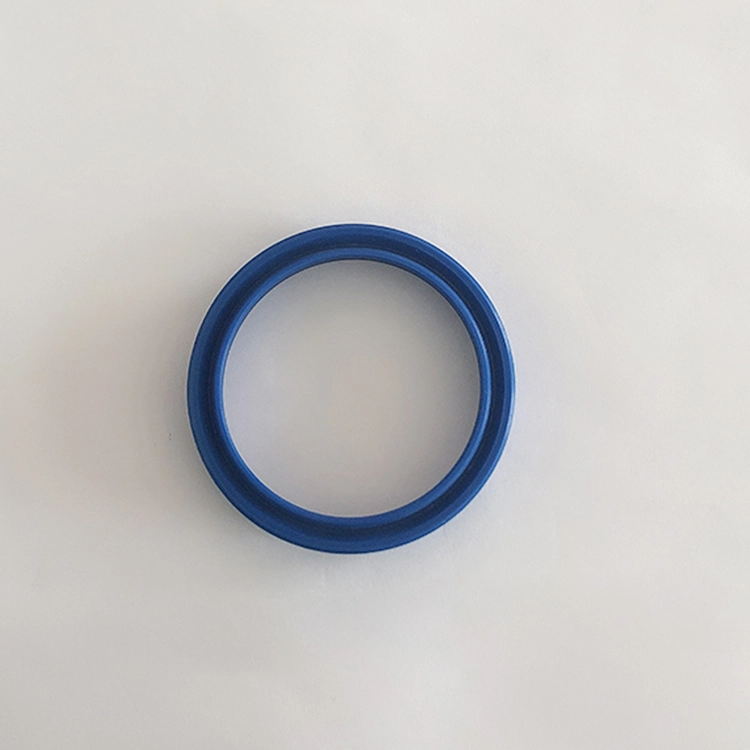

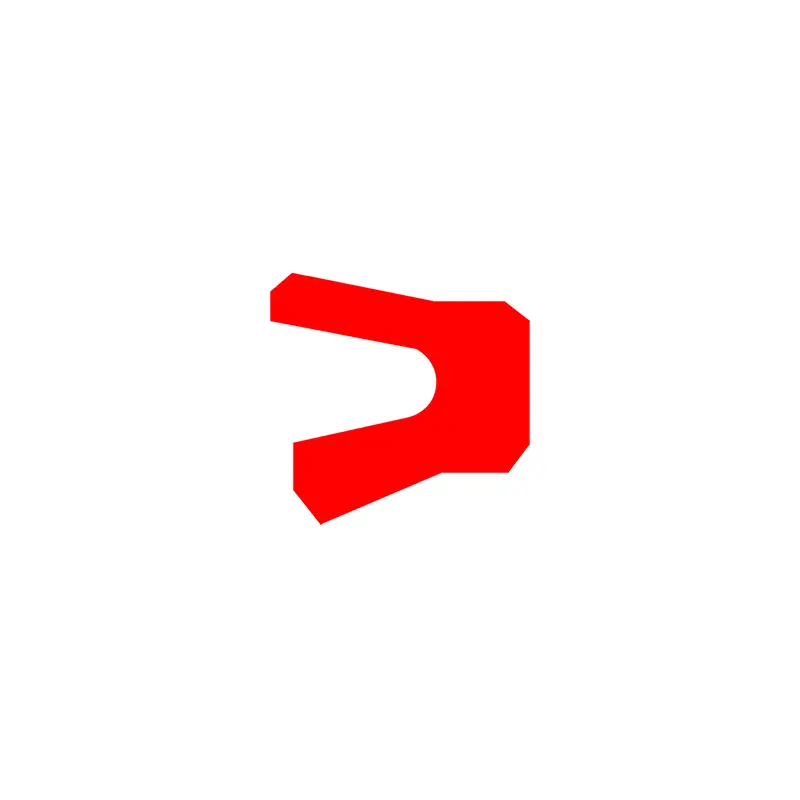

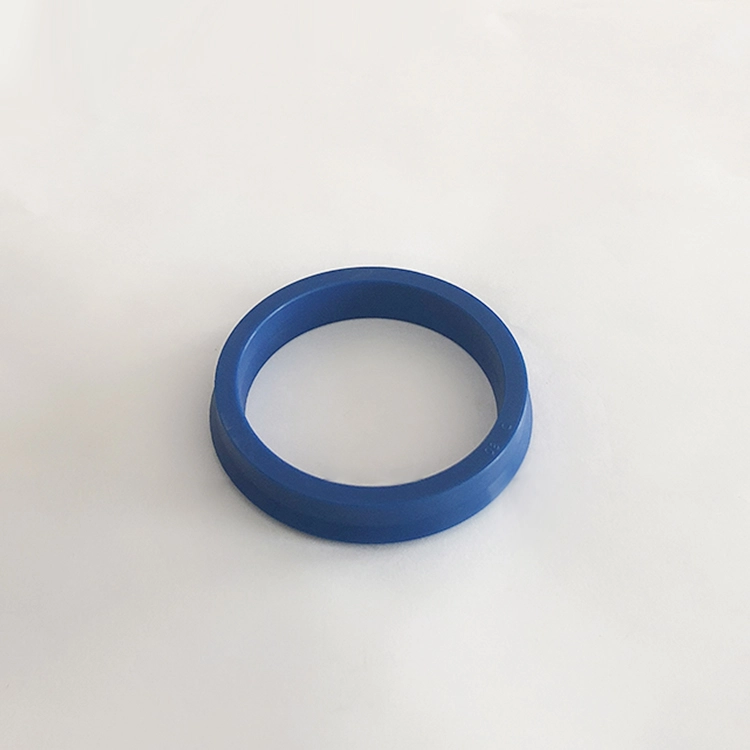

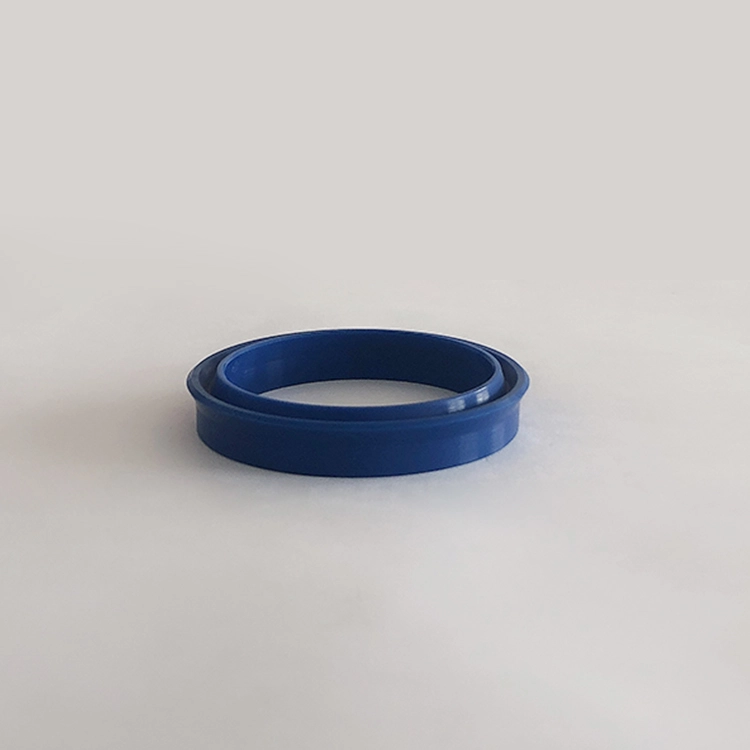

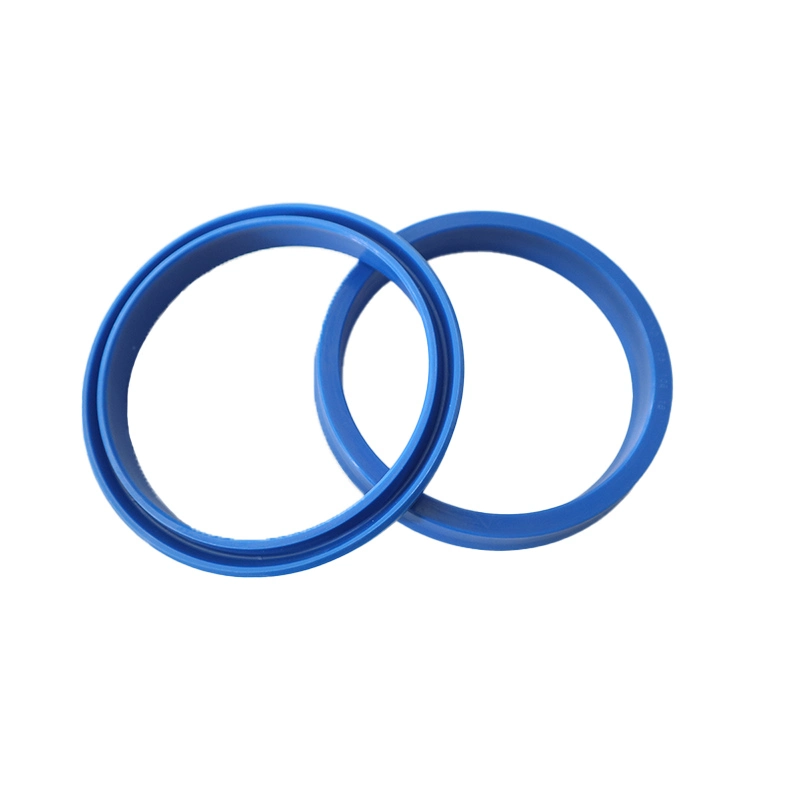

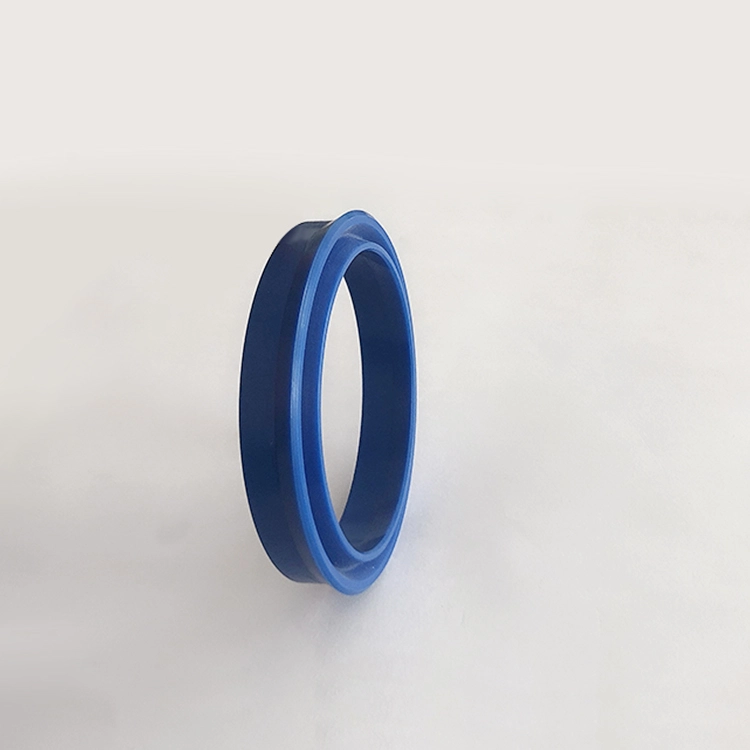

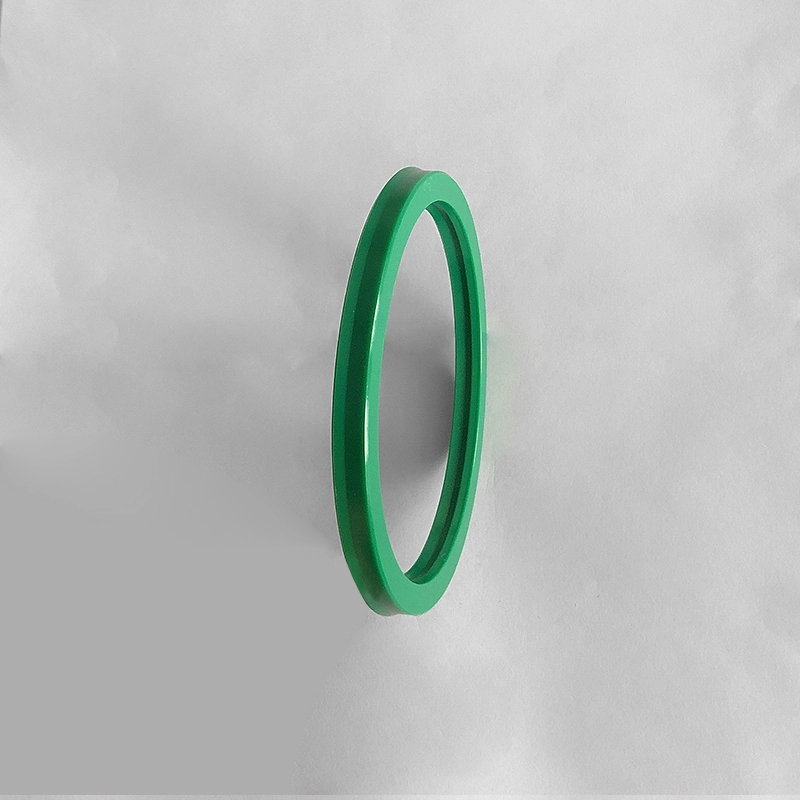

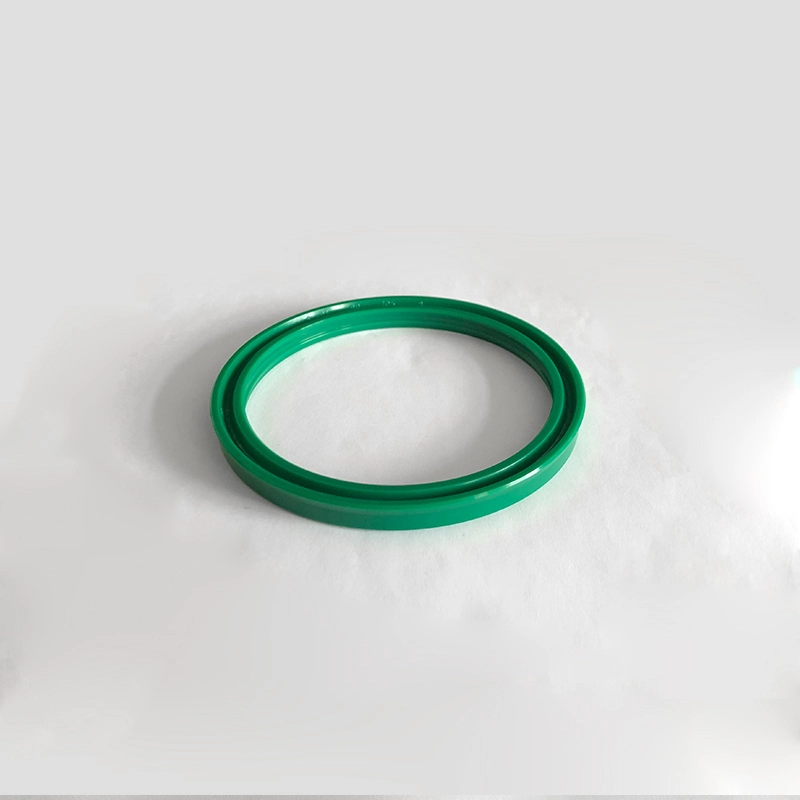

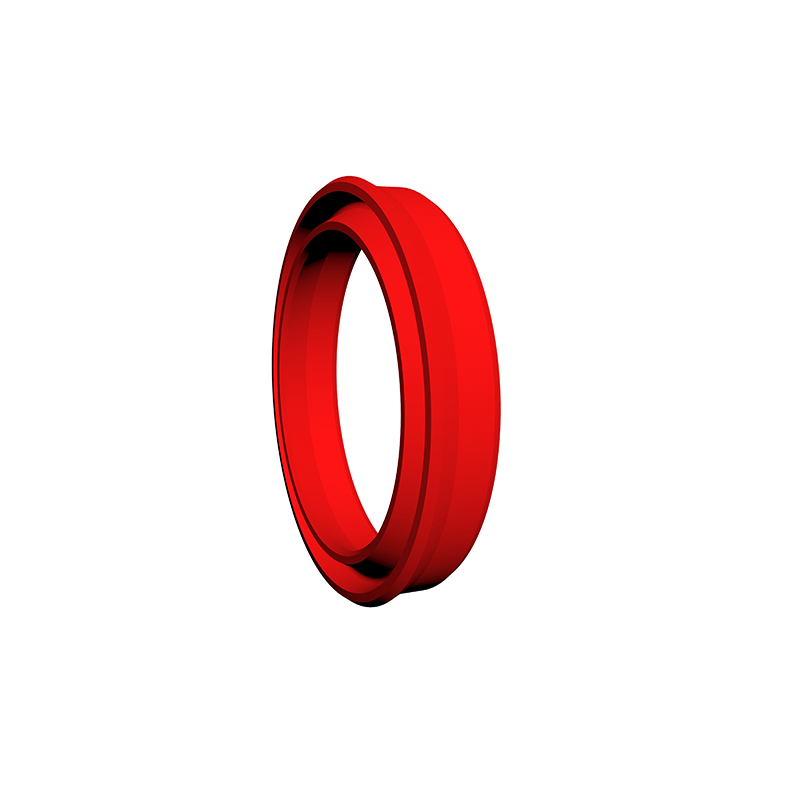

शाफ्टसाठी वायएक्सडी प्रकार सील रिंग हा एक असममित सील आहे जो पिस्टन रॉडवर खास वापरला जातो. हे हायड्रॉलिक रीप्रोकेटिंग मोशनच्या वन-वे सीलिंगसाठी योग्य आहे आणि सीलिंगची चांगली कामगिरी आहे. जेव्हा 12 ~ 32 एमपीए अंतर्गत वापरली जाते, तेव्हा टाचवर एक टिकवून ठेवणारी रिंग आवश्यक असते. ग्रूव्ह जेबी/झीक्यू 4265-97 मानकांशी जुळते. त्याची वैशिष्ट्ये:
1. हलके भार आणि मध्यम भारांवर लागू;
2. उच्च-दाब आणि कमी-दाब सील दोन्हीसाठी चांगली सीलिंग कामगिरी;
3. विविध सामग्री उपलब्ध आहेत आणि मध्यम प्रतिरोधक कामगिरी अधिक विस्तृत आहे;
4. सोपी रचना आणि सोपी स्थापना आणि देखभाल.

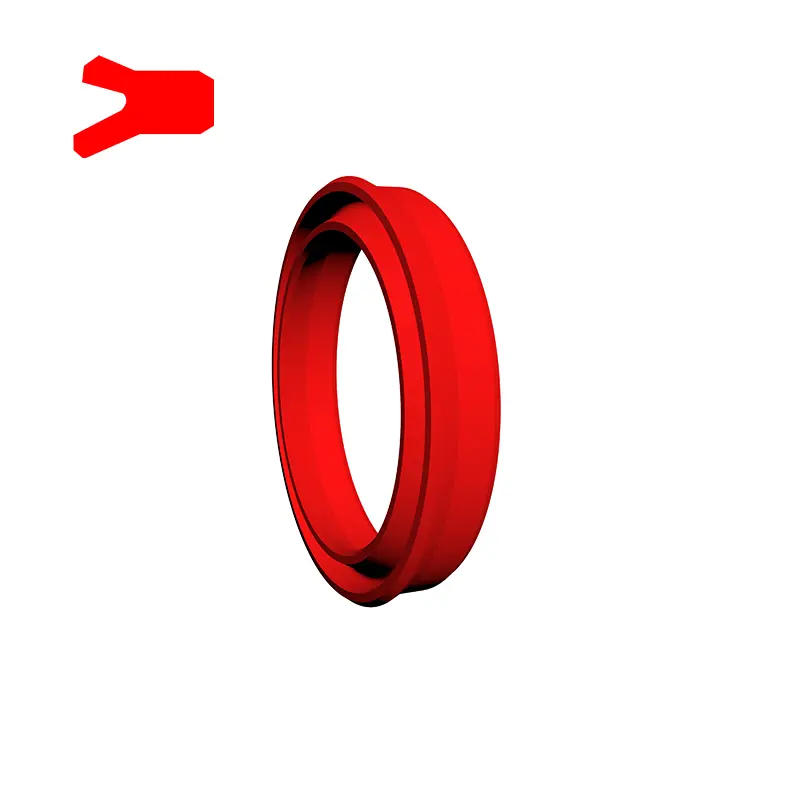

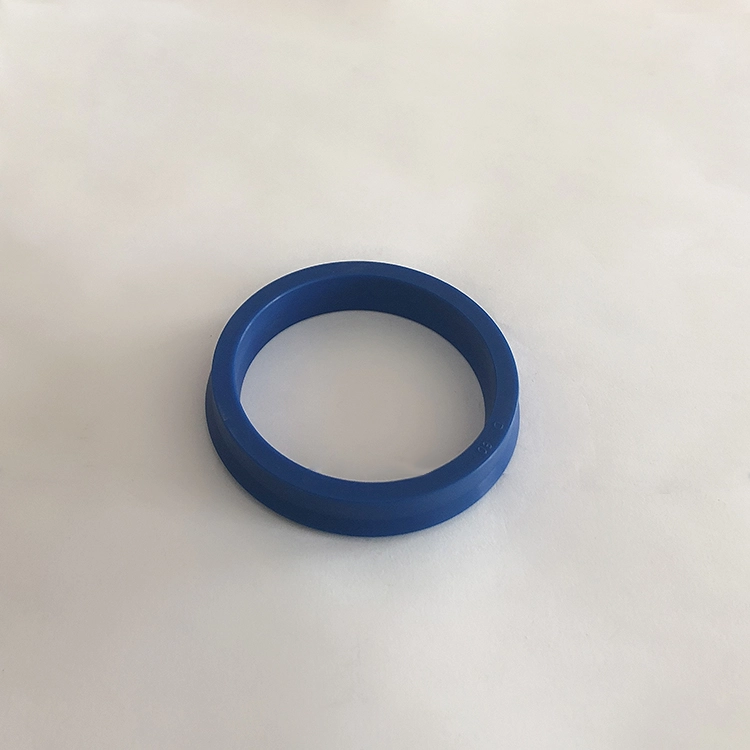

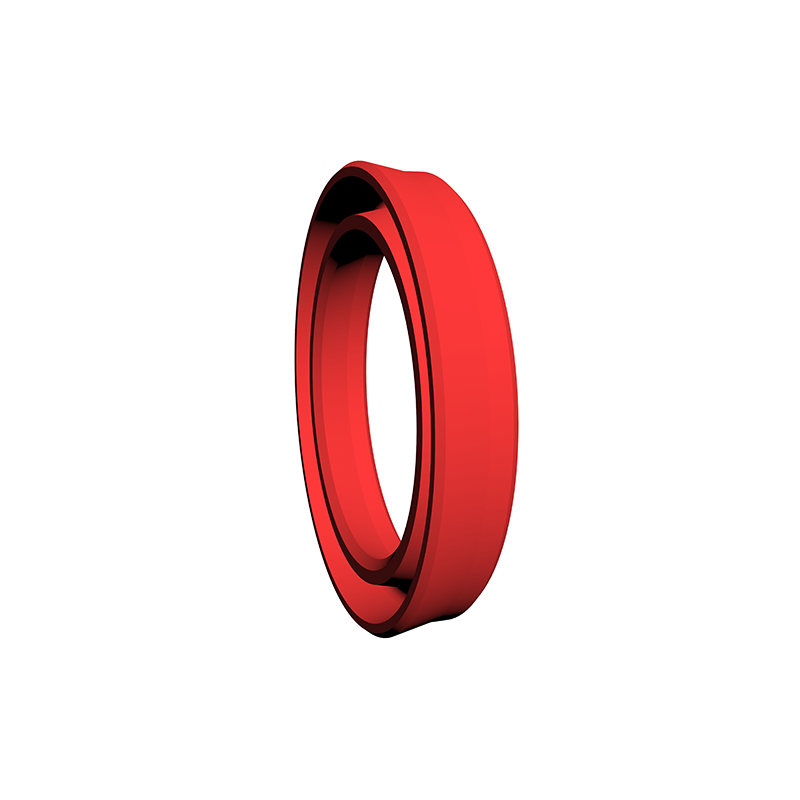

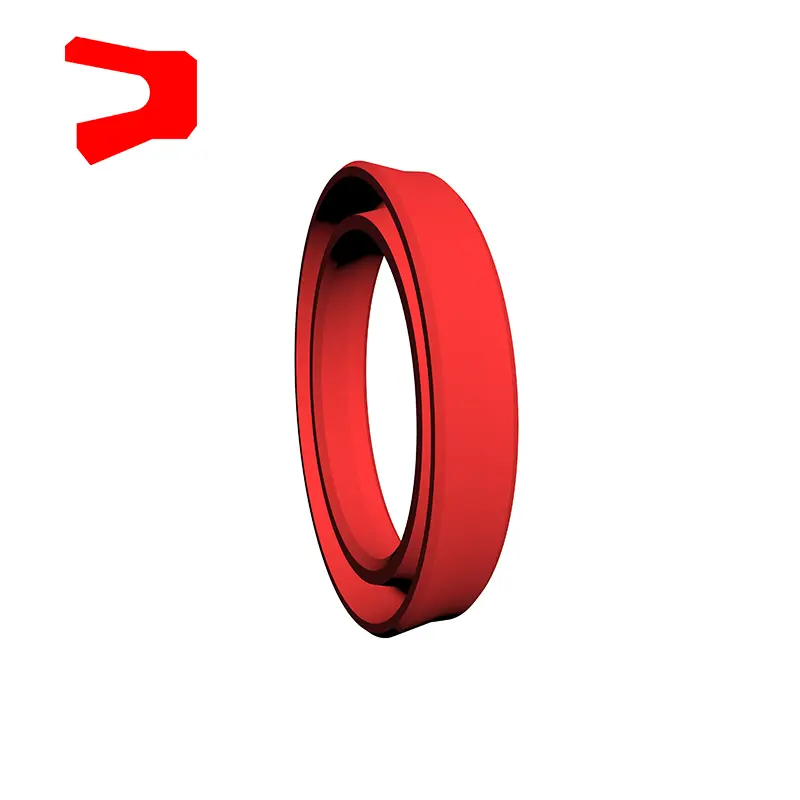

आरसीयूआर सील रिंग हा एक असममित सील आहे जो पिस्टन रॉडवर खास वापरला जातो, जो हायड्रॉलिक रीप्रोकेटिंग मोशनच्या एक-मार्ग सीलिंगसाठी योग्य आहे, चांगल्या सीलिंग कामगिरीसह. खोबणी आयएसओ 597 मानकांशी जुळते. हे सीलिंग सिस्टममध्ये सहाय्यक सील म्हणून वापरले जाते. त्याची वैशिष्ट्ये:
1. चांगली स्थिर आणि डायनॅमिक सीलिंग कामगिरी;
2. डायनॅमिक परिस्थितीत मजबूत अवशिष्ट तेल पुनर्प्राप्ती क्षमता;
3. सोपी रचना आणि सोपी स्थापना आणि देखभाल.

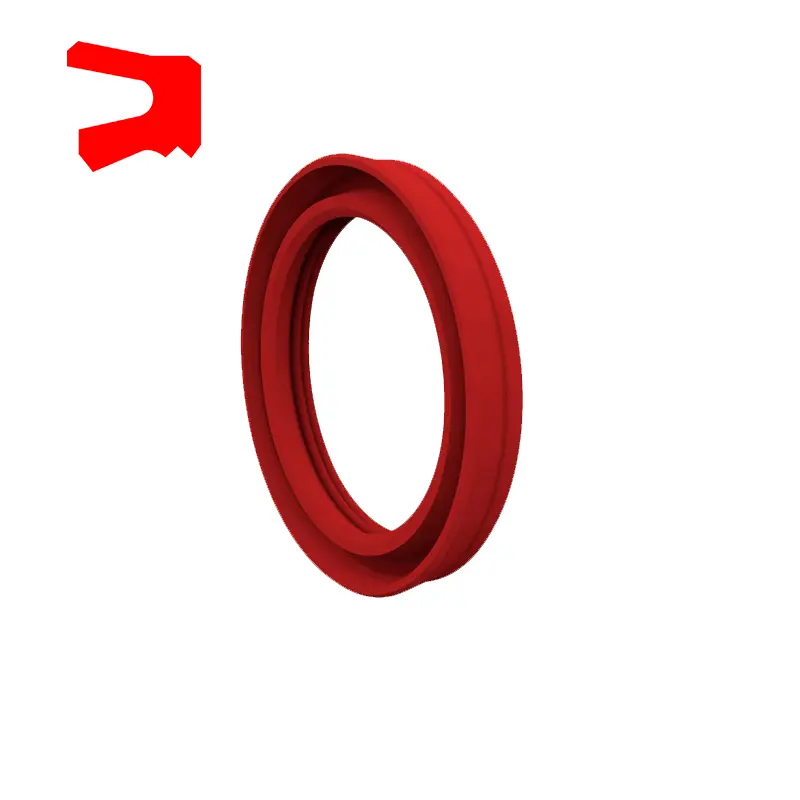

आरसीयूएसआर सील रिंग हा एक असममित सील आहे जो पिस्टन रॉडवर खास वापरला जातो, सील रिंगच्या आतील बाजूस सहाय्यक ओठ असतो. हे हायड्रॉलिक रीप्रोकेटिंग मोशनच्या वन-वे सीलिंगसाठी योग्य आहे आणि सीलिंगची चांगली कामगिरी आहे. खोबणी आयएसओ 597 मानकांशी जुळते. हे एकट्याने किंवा सीलिंग सिस्टममध्ये सहाय्यक सील म्हणून वापरले जाऊ शकते. त्याची वैशिष्ट्ये:
1. चांगली स्थिर आणि डायनॅमिक सीलिंग कामगिरी;
2. कमी घर्षण, गुळगुळीत हालचाल, गतिशील परिस्थितीत मजबूत अवशिष्ट तेल पुनर्प्राप्ती क्षमता;
3. सोपी रचना आणि सोपी स्थापना आणि देखभाल.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
साहित्य निवड
1. सहाय्यक ओ-रिंग मटेरियल निवडले जाऊ शकतात: आर 01 नायट्रिल रबर (एनबीआर), आरओ 2 फ्लोरोरुबर (एफकेएम) इ.
2. सीलिंग रिंग मटेरियल: पीटीएफई 2, पीटीएफई 3, पीटीएफई 4, पीयू, इ.
आरसी 15 सामग्री निवड
1. प्रेशर रिंग मटेरियल: पॉलीटेट्राफ्लोरोएथिलीन, नायट्रिल क्लॉथ, फ्लोरोरुबर क्लॉथ, नायलॉन, पॉलीऑक्सिमेथिलीन
2. व्ही-रिंग मटेरियल: पॉलीटेट्राफ्लोरोएथिलीन, नायट्रिल रबर, नायट्रिल क्लॉथ, फ्लोरोरुबर, फ्लोरोरुबर क्लॉथ, पॉलीयुरेथेने
3. समर्थन रिंग मटेरियल: नायट्रिल कापड, फ्लोरोरुबर क्लॉथ, नायलॉन, पॉलीऑक्सिमेथिलीन, पॉलीटेट्राफ्लोरोएथिलीन
आरसीयूआर मटेरियल सिलेक्शन पॉलीयुरेथेन (पीयू)
ऑर्डर उदाहरण
ऑर्डर मॉडेल आरसी 11-40 एक्स 55.1 एक्स 6.3-पीटीएफई 3-आर 01
ऑर्डर मॉडेल आरसी 11-बी -40 एक्स 55.1 एक्स 6.3-पीटीएफई 3-आर 02
मॉडेल-रॉड व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी पीटीएफई 3-सुधारित पीटीएफई मटेरियल कोड आर 01, आर 02-ओ-रिंग मटेरियल कोड
ऑर्डर मॉडेल आरसी 12-40 एक्स 55 एक्स 7.5-पीटीएफई 3-आर 01
मॉडेल-रॉड व्यास एक्स ग्रूव्ह व्यास x ग्रूव्ह रुंदी पीटीएफई 3-सुधारित टेट्राफ्लोरोइथिलीन मटेरियल कोड आर 01-रेक्टॅंगुलर रिंग मटेरियल कोड
ऑर्डर मॉडेल आरसी 13-80-पीटीएफई 3-आर 01 किंवा एसपीएनसी -80-पीटीएफई 3-आर 01
आरसी 13/एसपीएनसी-मॉडेल 80-शाफ्ट व्यास डी पीटीएफई 3-पीटीएफई मटेरियल कोड आर 01-ओ-रिंग मटेरियल कोड
ऑर्डर मॉडेल आरसी 14-80-पीटीएफई 3-आर 01
आरसी 14-मॉडेल 80-शाफ्ट व्यास डी पीटीएफई 3-पीटीएफई मटेरियल कोड आर 01-ओ-रिंग मटेरियल कोड
आरसी 15
| मॉडेल | साहित्य | लागू व्याप्ती | सीलिंग |
| आरसी 15-ए | व्ही-रिंग: एनबीआर कापड, प्रेशर रिंग, समर्थन रिंग: एनबीआर कापड/पीए/पोम/पीटीएफई | सामान्य तापमान, उच्च दाब | चांगले |
| आरसी 15-बी | व्ही-रिंग: एफकेएम कापड, प्रेशर रिंग, समर्थन रिंग: एफकेएम कापड/पीटीएफई | उच्च तापमान, उच्च दाब | चांगले |
| आरसी 15-सी | व्ही-रिंग: एनबीआर, प्रेशर रिंग, समर्थन रिंग: एनबीआर क्लॉथ/पीए/पोम/पीटीएफई | सामान्य तापमान, मध्यम आणि कमी दाब | उत्कृष्ट |
| आरसी 15-डी | व्ही-रिंग: एफकेएम, प्रेशर रिंग, सपोर्ट रिंग: एफकेएम कापड/पीटीएफई | उच्च तापमान, मध्यम आणि कमी दाब | उत्कृष्ट |
| आरसी 15-ई | व्ही-रिंग: एनबीआर+एनबीआर कपड्यांचे संयोजन, प्रेशर रिंग, सपोर्ट रिंग: एनबीआर कापड/पीए/पोम/पीटीएफई | सामान्य तापमान, मध्यम आणि उच्च दाब | खूप चांगले |
| आरसी 15-एफ | व्ही-रिंग: एफकेएम+एफकेएम कपड्यांचे संयोजन, प्रेशर रिंग, समर्थन रिंग: एफकेएम कापड/पीटीएफई | उच्च तापमान, मध्यम आणि उच्च दाब | खूप चांगले |
| आरसी 15-जी | व्ही-रिंग, प्रेशर रिंग, समर्थन रिंग: पीटीएफई 1/पीटीएफई 2/पीटीएफई 3/पीटीएफई 4 | उच्च तापमान आणि उच्च दाब संक्षारक माध्यम | सामान्य |
| आरसी 15-एच | व्ही-रिंग: पीयू, प्रेशर रिंग, समर्थन रिंग: पीयू/पीए/पोम/पीटीएफई | सामान्य तापमान, मध्यम आणि उच्च दाब | खूप चांगले |

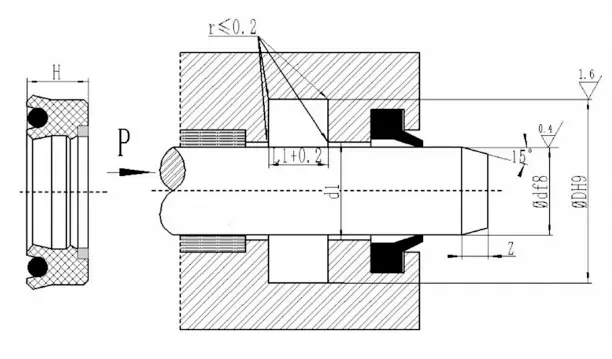

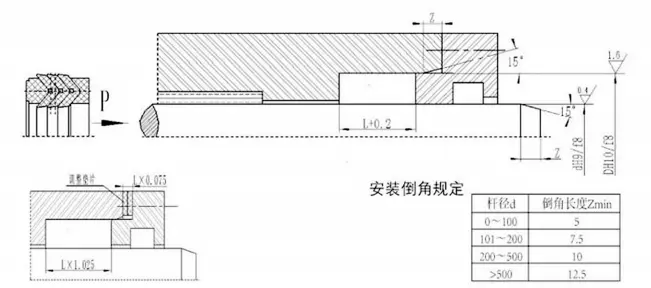

ऑर्डर करणे उदाहरण आरसी 15-ए -40 एक्स 55 एक्स 22.5 आरसी 15-ए-मॉडेल डीएक्सडीएक्सएल स्थापना चॅम्फर नियम
| रॉड व्यास डी | चॅमफर लांबी zमि |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| ＞ 500 | 12.5 |
व्ही-आकाराचे एकत्रित सील गॅस्केटच्या अक्षीय आकारात समायोजित करून सीलिंग आणि घर्षणाची उत्कृष्ट स्थिती प्राप्त करू शकते. दीर्घकालीन ऑपरेशननंतर प्रारंभिक पोशाख अक्षीय आकार समायोजित करून वाढविला जाऊ शकतो. अशी शिफारस केली जाते की सीलिंग पोकळीचे समायोज्य अक्षीय आकार 1.025L साठी डिझाइन केले जावे आणि समायोजनाची रक्कम 7.5%एल आहे.
एसपीएन
ऑर्डर मॉडेल एसपीएन-डी*डी*एल-पीटीएफई 3-आर 01 रॉड व्यास*ग्रूव्ह तळाशी व्यास*ग्रूव्ह रूंदी
एसपीएन मॉडेल पीटीएफई 3-सुधारित पीटीएफई मटेरियल कोड आर 01-रेक्टॅंगुलर रिंग मटेरियल कोड
आरसी 17
ऑर्डर मॉडेल आरसी 17-डी*डी*एल-पीटीएफई 3-आर 01 रॉड व्यास*ग्रूव्ह तळाशी व्यास*ग्रूव्ह रूंदी
जीटीडी
टीडीएमआय
Ggdi
बीडी
ऑर्डर मॉडेल बीडी 40*55*11.4 रॉड व्यास × ग्रूव्ह व्यास × सील उंची
Yxd
ऑर्डर मॉडेल yxd63x75x14 -r01 रॉड व्यास × ग्रूव्ह व्यास × सील उंची - मटेरियल कोड
आरसीयूआर
ऑर्डर मॉडेल आरसीयूआर 63 एक्स 73 × 10 रॉड व्यास × ग्रूव्ह व्यास × सील उंची
ऑर्डर मॉडेल आरसीयूएसआर 63 एक्स 73 एक्स 6 रॉड व्यास × ग्रूव्ह व्यास × सील उंची
वैशिष्ट्ये

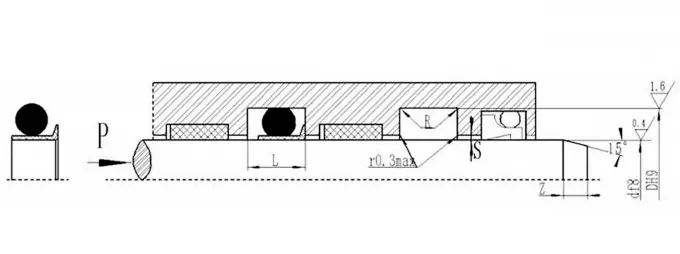

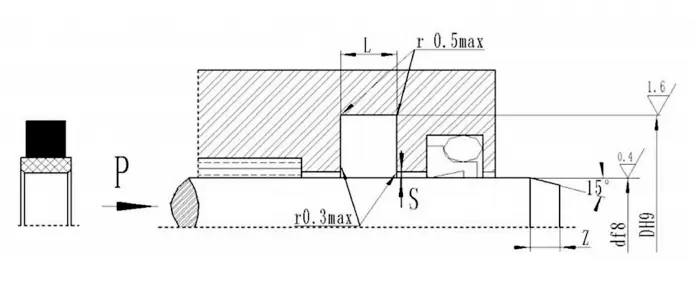

| आरसी 11 नॅशनल स्टँडर्ड (स्पेसिफिकेशन टेबलमध्ये कोणत्याही आकाराची उत्पादने तयार करू शकतात) | |||||||||
| मानक प्रकार डी एफ 8 आरसी 11 आरसी 11-बी |
लाइट लोड डी एफ 8 आरसी 11-क्यू आरसीआय 1-बी-क्यू |
भारी भार डी एफ 8 आरसी 11-झेड आरसी 11-बी-झेड |

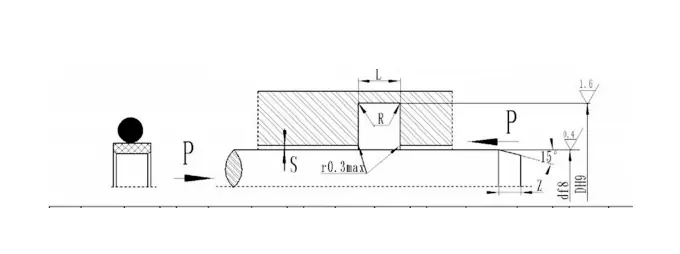

खोबणी व्यास डी एच 9 |
खोबणीची रुंदी L+0.2 |
रेडियल क्लीयरन्स एसmax | गोल कोप Rकमाल |
चाम्फर Zमि |

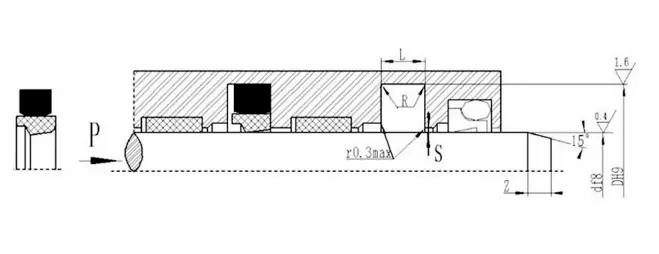

ओ-रिंग वायर व्यास डीO | |
| 0 ~ 20 एमपीए | 20-40 एमपीए | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | डी+5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | डी+7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | डी+11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | डी+15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | डी+21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | डी+24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | डी+28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | डी+38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| रॉड व्यासाची श्रेणी डी एफ 8 |
खोबणी व्यास डीएच 9 |
खोबणीची रुंदी L+0.2 |
रेडियल क्लीयरन्स एसकमाल | गोल कोप Rकमाल |
चाम्फर Zमि |
|
| 0 ~ 20 एमपीए | 20 ~ 40 एमपीए | |||||
| 20 ~ 39.9 | डी+10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | डी+15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | डी+20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | डी+25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | डी+30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | डी+35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | डी+40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| टीपः दबावांसाठी> 40 एमपीएसाठी, सील रूट एरिया स्मॅक्स एच 8/18 फिट सहिष्णुता वापरतो. | ||||||
| शाफ्ट व्यास श्रेणी डी एफ 8 |
ग्रूव्ह व्यास डी एच 9 | खोबणीची रुंदी L+0.2 |
गोलाकार कोप Rकमाल |
रेडियल क्लीयरन्स Smax |
चाम्फर Zmin |
ओ-रिंग वायर व्यास dO |
|
| हायड्रॉलिक वापरासाठी | वायवीय आणि हायड्रॉलिक कमी घर्षणासाठी | ||||||
| 3 ~ 10 | डी+3 | डी+3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | डी+4 | डी+4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | डी+6 | डी+6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | डी+10 | डी+10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | डी+15 | डी+15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| शाफ्ट व्यास श्रेणी डी एफ 8 |
खोबणी व्यास डी एच 9 |
खोबणीची रुंदी एल+0.2 | गोलाकार कोप Rकमाल |
रेडियल क्लीयरन्स S |
चाम्फर Z |
ओ-रिंग वायर व्यास dO |
| 8 ~ 17 | डी+5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | डी+6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | डी+10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | डी+13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| टीपः शाफ्ट व्यास ≤ 30 मिमीसाठी, ओपन ग्रूव्हची शिफारस केली जाते. | ||||||

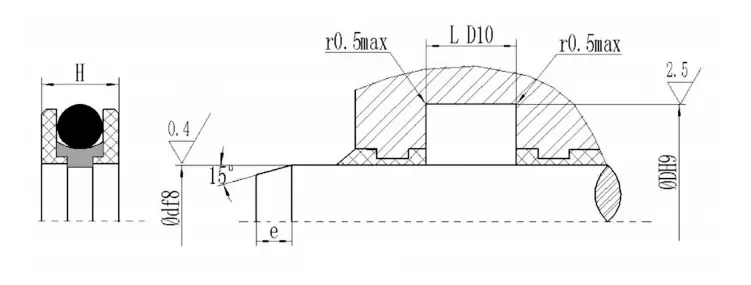

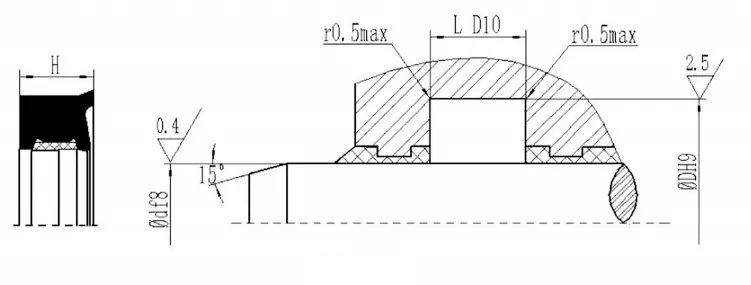

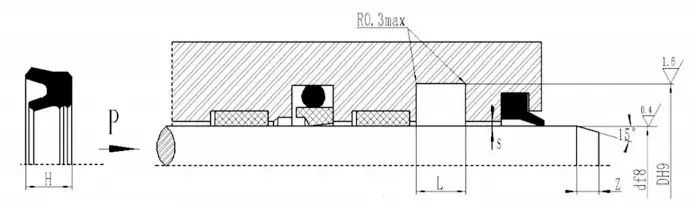

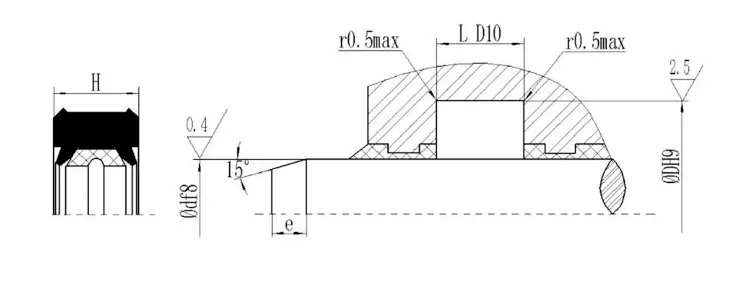

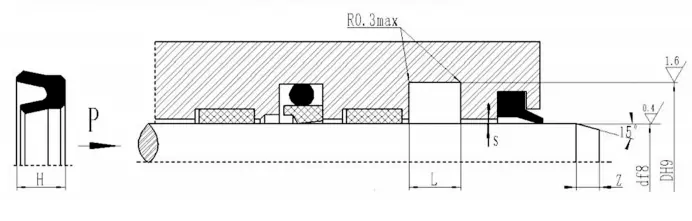

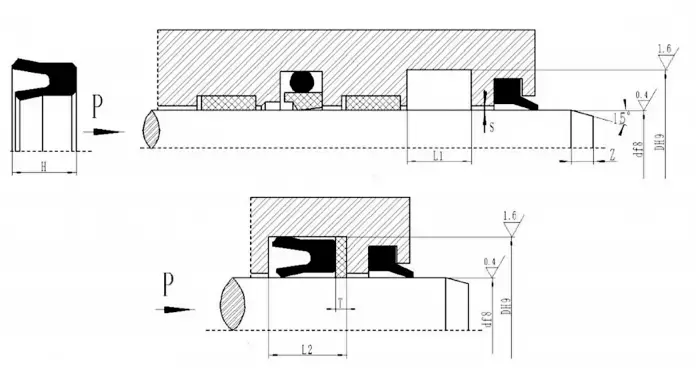

| स्थापना परिमाण | चाम्फर लांबी | |||||
| रॉड व्यास डीएफ 8 | ग्रूव्ह बाह्य व्यास डीएच 9 | स्लॉट रुंदी एल डी 10 | सील उंची एच |
|
रॉड व्यासाची श्रेणी | चाम्फर लांबी e≥ |
| 20-56 | डी+10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | डी+13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | डी+15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |
| स्थापना परिमाण चाम्फर लांबी | ||||||
| रॉड व्यास डीएफ 8 | ग्रूव्ह बाह्य व्यास डीएच 9 | स्लॉट रुंदी एल डी 10 | सील उंची एच |
|
रॉड व्यासाची श्रेणी | चाम्फर लांबी e≥ |
| 20-39 | डी+7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | डी+10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | डी+13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | डी+20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | डी+30 | 15 | 14.5 |
|
|
|
| > 600 | डी+40 | 20 | 19.5 |
|
|
|
| दबाव/एमपीए | एक्सट्र्यूजन गॅप स्मॅक्स | |
| रॉड व्यास d≤60 मिमी | रॉड व्यास डी> 60 मिमी | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
