हायड्रॉलिक सिस्टममध्ये, हायड्रॉलिक बफर सील महत्त्वपूर्ण भूमिका बजावतात. रुचेन सीलने वेगवेगळ्या गरजा आणि कामकाजाच्या परिस्थितीसाठी विविध प्रकारचे हायड्रॉलिक बफर सील विकसित केले आहेत.
एचबीवाय आणि एचबीटीएस बफर सील पिस्टन रॉड्सवर सीलच्या संयोजनात वापरले जातात ज्यामुळे उच्च भार अंतर्गत प्रभाव आणि चढउतार दबाव वाढतो, उच्च-तापमान द्रवपदार्थ वेगळा होतो आणि सीलिंग सिस्टमची सेवा जीवन आणि विश्वासार्हता सुधारते. ते मोटर फावडे, व्हील लोडर्स, बुलडोजर, ट्रक क्रेन, व्हील क्रेन, डंप ट्रक इ. मध्ये वापरले जातात.
अभियांत्रिकी यंत्रणेसारख्या सीलिंग सिस्टममध्ये एचबीटीएस बफर सील वापरली जातात.
पॉलीटेट्राफ्लोरोएथिलीन सामग्रीमुळे केझेडटीमध्ये अशुद्धतेचे विसर्जन करण्याचे कार्य आहे. पिस्टन सील आणि मार्गदर्शक रिंग्जच्या संयोजनात वापरल्यास, हे सीलिंग सिस्टमचे विश्वसनीयता आणि दीर्घ आयुष्य सुनिश्चित करून सीलिंग सिस्टमला असामान्य नुकसान होण्यापासून तेल सिलेंडरमधील अशुद्धी आणि घाण प्रतिबंधित करते.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
साहित्य निवड:

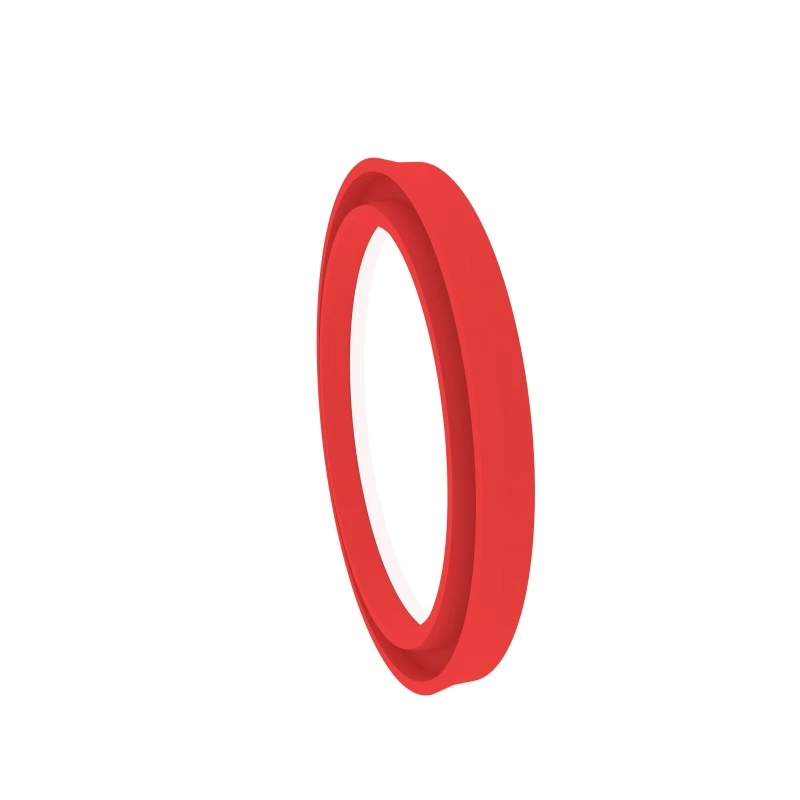

एचबीवाय
सीलिंग रिंग: पॉलीयुरेथेन (पीयू) रिटेनिंग रिंग: पीए/पोम
एचबीटीएस

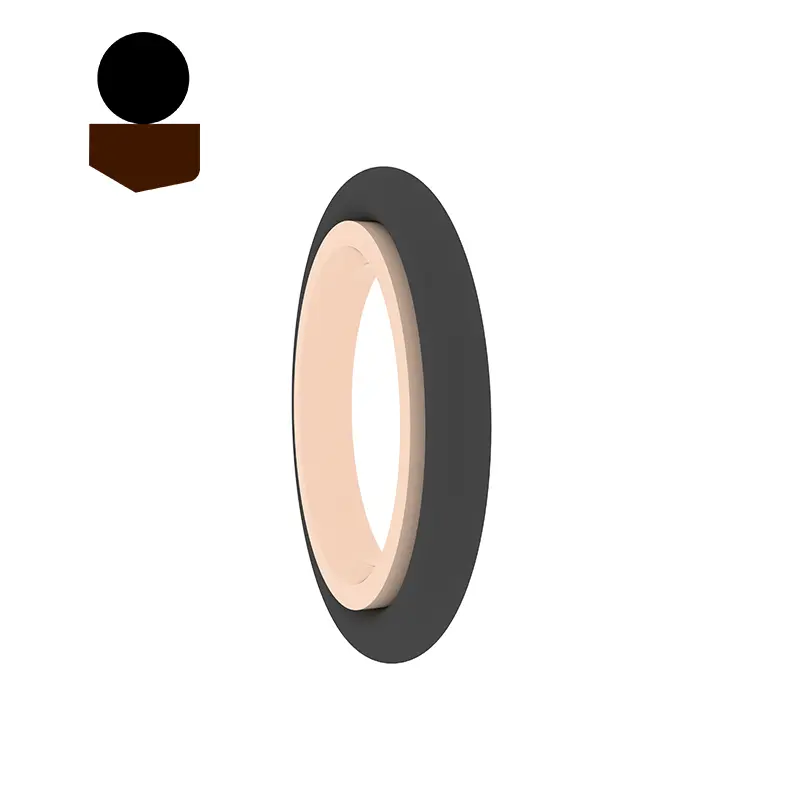

बफर रिंग: पीटीएफई 2, पीटीएफई 3, इ.

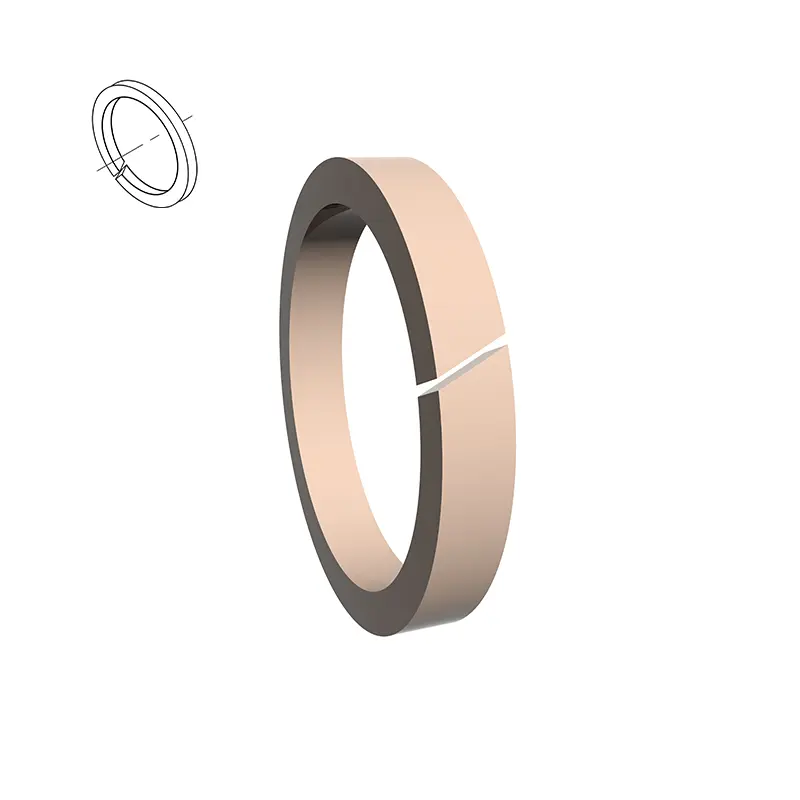

केझेडटी
मानक सामग्री: पीटीएफई 3, इतर पर्यायी साहित्य पीटीएफई 2, पीटीएफई 4 (सामग्रीचे वर्णन पहा)

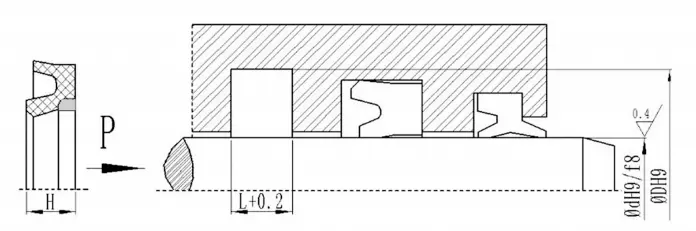

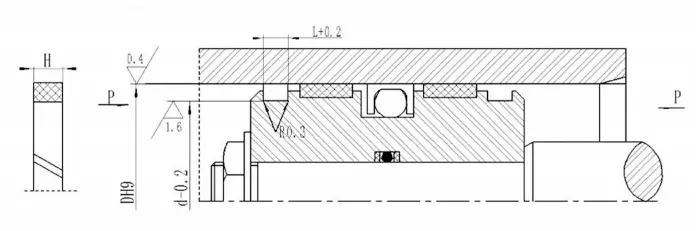

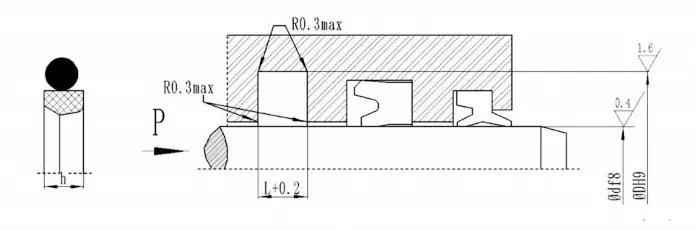

स्ट्रक्चरल आकृती:

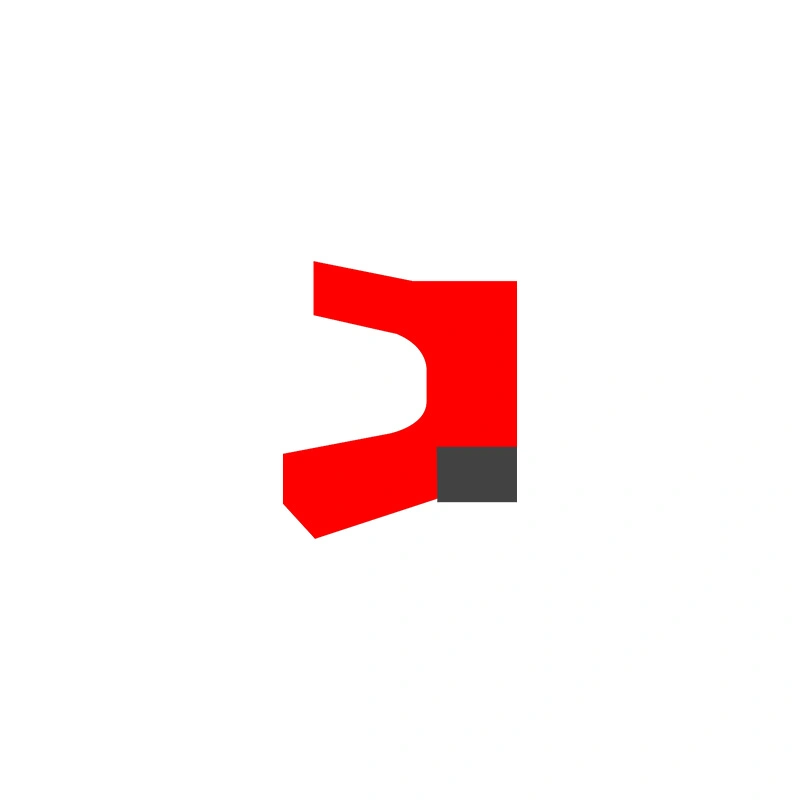

एचबीवाय

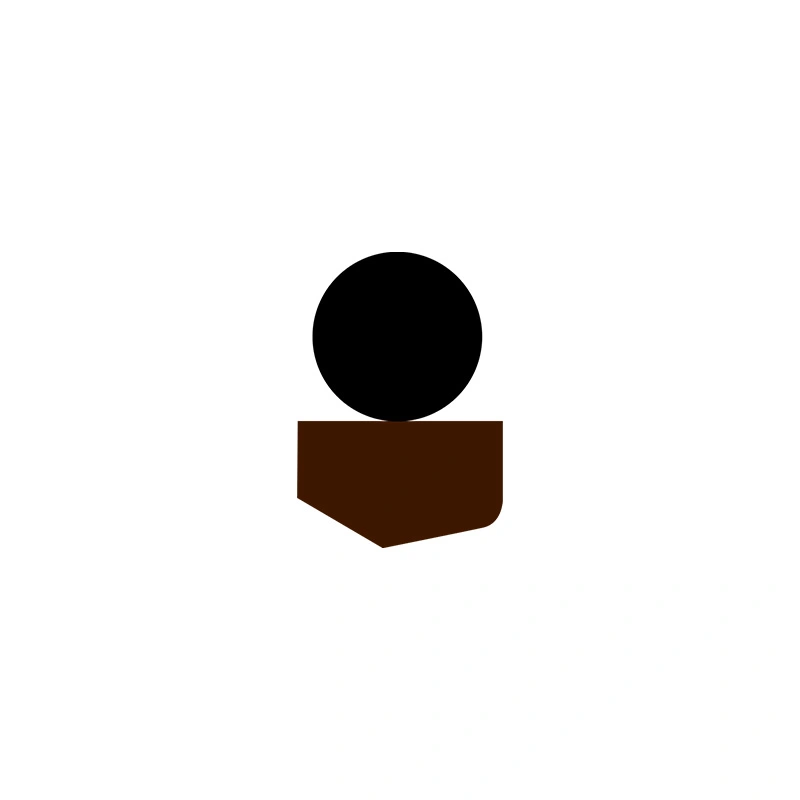

एचबीटीएस
केझेडटी
वैशिष्ट्ये आणि परिमाण:
एचबीवाय| d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
| 40 | 55.5 | 6 | 6.3 | 70 | 85.5 | 6 | 6.3 | 105 | 120.5 | 6 | 6.3 | 150 | 165.5 | 6 | 6.3 | |||
| 45 | 60.5 | 6 | 6.3 | 75 | 90.5 | 6 | 6.3 | 110 | 125.5 | 6 | 6.3 | 155 | 170.5 | 6 | 6.3 | |||
| 50 | 65.5 | 6 | 6.3 | 80 | 95.5 | 6 | 6.3 | 115 | 130.5 | 6 | 6.3 | 160 | 175.5 | 6 | 6.3 | |||
| 55 | 70.5 | 6 | 6.3 | 85 | 100.5 | 6 | 6.3 | 120 | 135.5 | 6 | 6.3 | 170 | 185.5 | 6 | 6.3 | |||
| 60 | 75.5 | 6 | 6.3 | 90 | 105.5 | 6 | 6.3 | 125 | 140.5 | 6 | 6.3 | 180 | 195.5 | 6 | 6.3 | |||
| 63 | 78.5 | 6 | 6.3 | 95 | 110.5 | 6 | 6.3 | 130 | 145.5 | 6 | 6.3 |
|
|
|
|
|||
| 65 | 80.5 | 6 | 6.3 | 100 | 115.5 | 6 | 6.3 | 140 | 155.5 | 6 | 6.3 |
|
|
|
|
|||
| टीपः विनंती केल्यावर इतर वैशिष्ट्ये सानुकूलित केल्या जाऊ शकतात. मशीन्ड सील देखील उपलब्ध आहेत. | ||||||||||||||||||
| सीलचे नाममात्र आकार | L | ||
| d | D | h | |
| 40 | 55.5 | 5.9 | 6.3 |
| 45 | 60.5 | 5.9 | 6.3 |
| 50 | 65.5 | 5.9 | 6.3 |
| 55 | 70.5 | 5.9 | 6.3 |
| 60 | 75.5 | 5.9 | 6.3 |
| 65 | 80.5 | 5.9 | 6.3 |
| 70 | 85.5 | 5.9 | 6.3 |
| 75 | 90.5 | 5.9 | 6.3 |
| 80 | 95.5 | 5.9 | 6.3 |
| 85 | 100.5 | 5.9 | 6.3 |
| 90 | 105.5 | 5.9 | 6.3 |
| 100 | 115.5 | 5.9 | 6.3 |
| 110 | 125.5 | 5.9 | 6.3 |
| 120 | 135.5 | 5.9 | 6.3 |
| 130 | 145.5 | 5.9 | 6.3 |
| 140 | 155.5 | 5.9 | 6.3 |
| टीपः विनंती केल्यावर इतर वैशिष्ट्ये सानुकूलित केल्या जाऊ शकतात. मशीन्ड सील देखील उपलब्ध आहेत. | |||
| D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
| 20 | 14 | 5 | 5.2 | 63 | 55 | 6 | 6.2 | 120 | 112 | 6 | 6.2 | 230 | 222 | 8 | 8.2 | |||
| 25 | 19 | 5 | 5.2 | 65 | 57 | 6 | 6.2 | 125 | 117 | 6 | 6.2 | 240 | 232 | 8 | 8.2 | |||
| 30 | 24 | 5 | 5.2 | 70 | 62 | 6 | 6.2 | 130 | 122 | 6 | 6.2 | 250 | 242 | 8 | 8.2 | |||
| 31.5 | 25.5 | 5 | 5.2 | 71 | 63 | 6 | 6.2 | 135 | 127 | 6 | 6.2 | 260 | 252 | 8 | 8.2 | |||
| 32 | 26 | 5 | 5.2 | 75 | 67 | 6 | 6.2 | 140 | 132 | 6 | 6.2 | 270 | 262 | 8 | 8.2 | |||
| 35 | 29 | 5 | 5.2 | 80 | 72 | 6 | 6.2 | 150 | 142 | 6 | 6.2 | 280 | 272 | 8 | 8.2 | |||
| 35.5 | 29.5 | 5 | 5.2 | 85 | 77 | 6 | 6.2 | 160 | 152 | 6 | 6.2 | 290 | 282 | 8 | 8.2 | |||
| 40 | 34 | 5 | 5.2 | 90 | 82 | 6 | 6.2 | 170 | 162 | 8 | 8.2 | 300 | 392 | 8 | 8.2 | |||
| 45 | 39 | 5 | 5.2 | 95 | 87 | 6 | 6.2 | 180 | 172 | 8 | 8.2 | 310 | 302 | 8 | 8.2 | |||
| 50 | 44 | 5 | 5.2 | 100 | 92 | 6 | 6.2 | 190 | 182 | 8 | 8.2 | 320 | 312 | 8 | 8.2 | |||
| 53 | 47 | 5 | 5.2 | 105 | 97 | 6 | 6.2 | 200 | 192 | 8 | 8.2 | 340 | 332 | 8 | 8.2 | |||
| 55 | 49 | 5 | 5.2 | 110 | 102 | 6 | 6.2 | 210 | 202 | 8 | 8.2 | 350 | 342 | 8 | 8.2 | |||
| 56 | 50 | 5 | 5.2 | 112 | 104 | 6 | 6.2 | 220 | 212 | 8 | 8.2 |
|
|
|
|
|||
| 60 | 54 | 5 | 5.2 | 115 | 107 | 6 | 6.2 | 224 | 216 | 8 | 8.2 |
|
|
|
|
|||
| टीपः कटिंग उत्पादने उपलब्ध आहेत, मानक क्रॉस-सेक्शनचा कोणताही आकार उपलब्ध आहे आणि व्यास मर्यादित नाही. | ||||||||||||||||||
