पिस्टन आणि पिस्टन रॉड्ससाठी हायड्रॉलिक सील हायड्रॉलिक सीलच्या वर्गासाठी एक एकीकृत नाव आहे, परंतु खरं तर आम्ही बर्‍याच वेगवेगळ्या मॉडेल्सचे उपविभाग केले आहे आणि भिन्न मॉडेल्सची वैशिष्ट्ये आणि लक्ष देखील भिन्न असेल. एक व्यावसायिक निर्माता म्हणून, आम्ही आपली ओळख करुन देऊन खूप आनंदित आहोत. अर्थात, आपल्याकडे इतर सानुकूलित गरजा असल्यास, आपण सखोल समजून घेण्यासाठी आमच्याशी संपर्क साधू शकता.

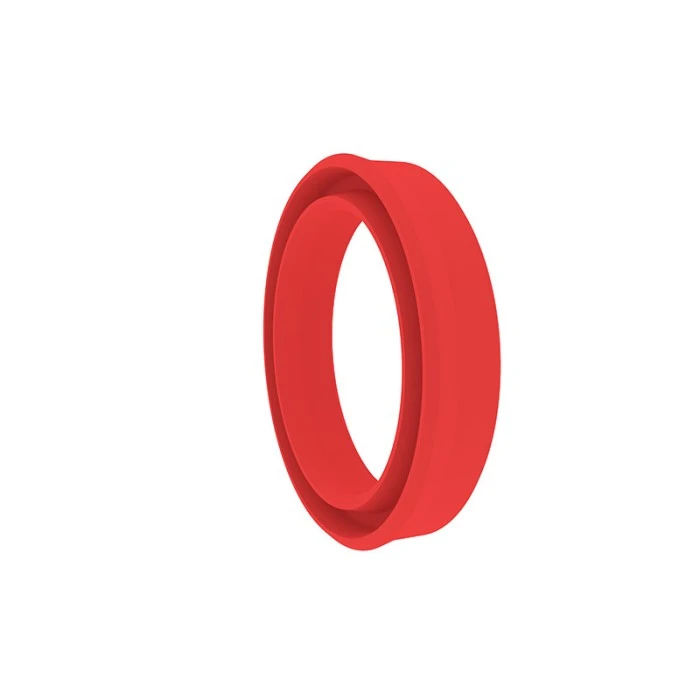

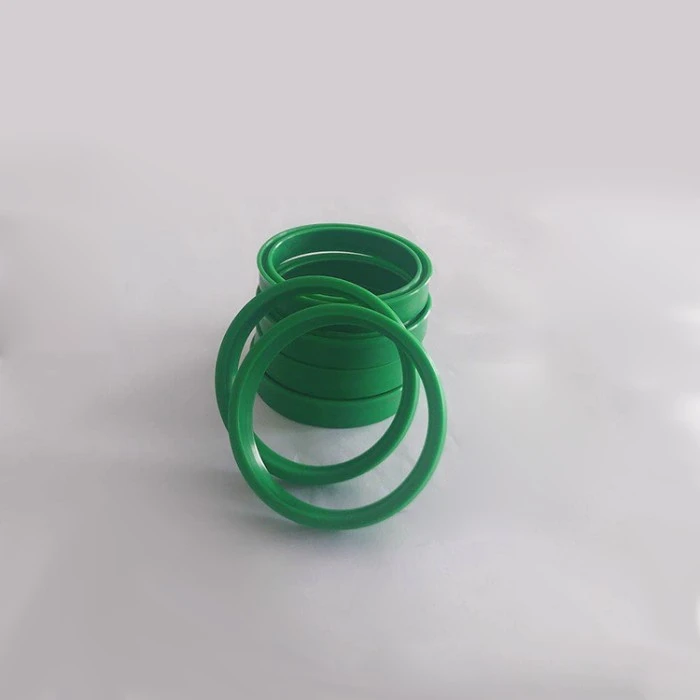

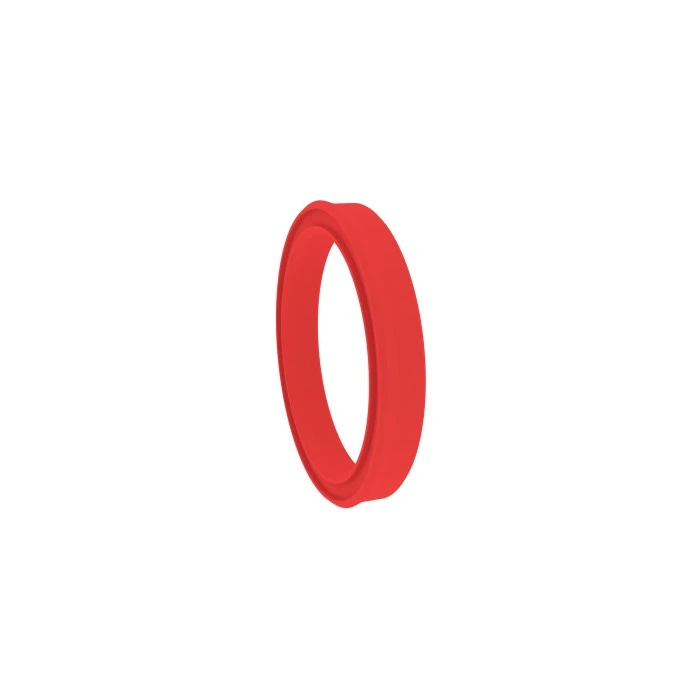

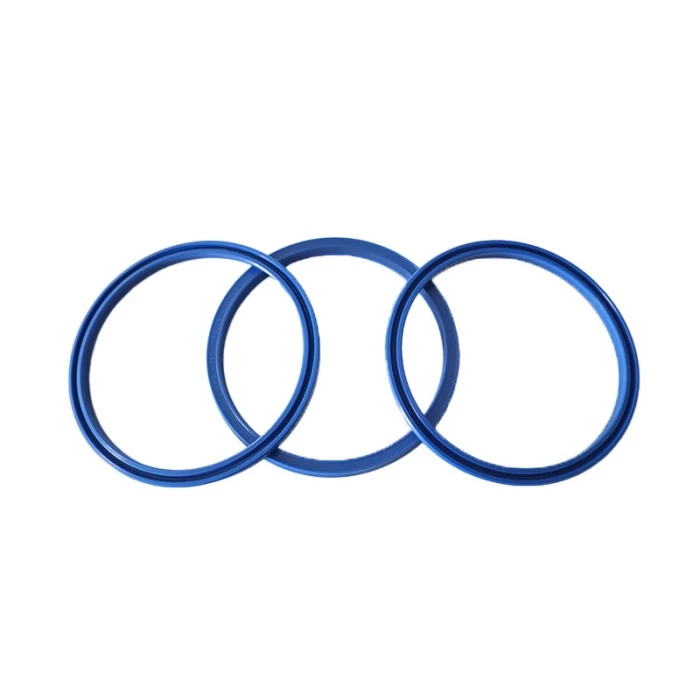

अन-टाइप सील हा एक सममितीय सील आहे जो पिस्टन किंवा पिस्टन रॉडवर खास वापरला जातो, जो चालण्याचे यंत्रसामग्री, हलकी औद्योगिक यंत्रणा, कृषी यंत्रणा, क्रेन, ऑटोमोबाईल्स, वनीकरण यंत्रणा, खाण यंत्रसामग्री इ. मध्ये वापरला जातो.

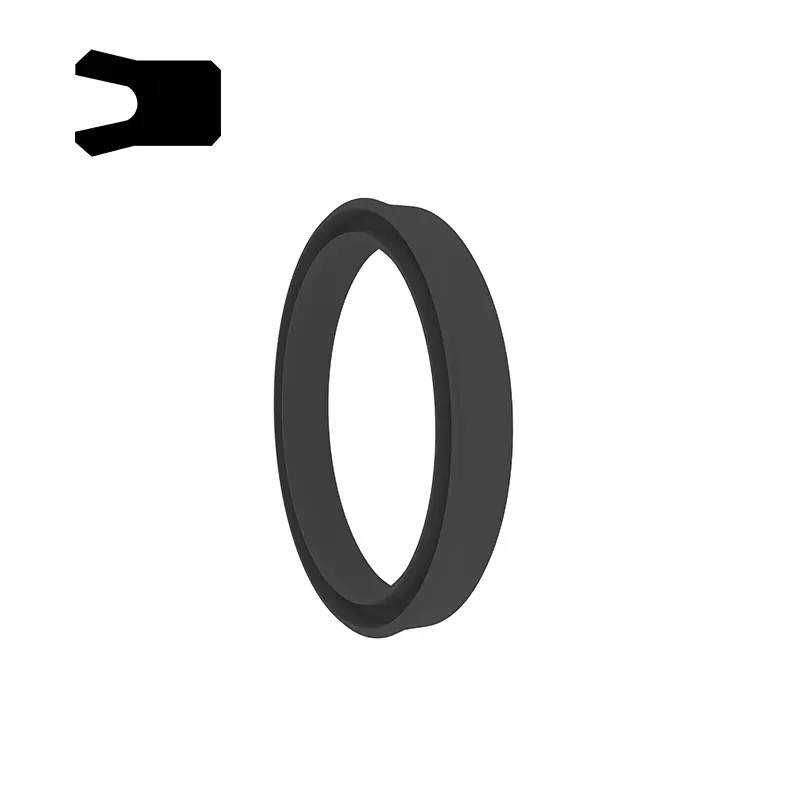

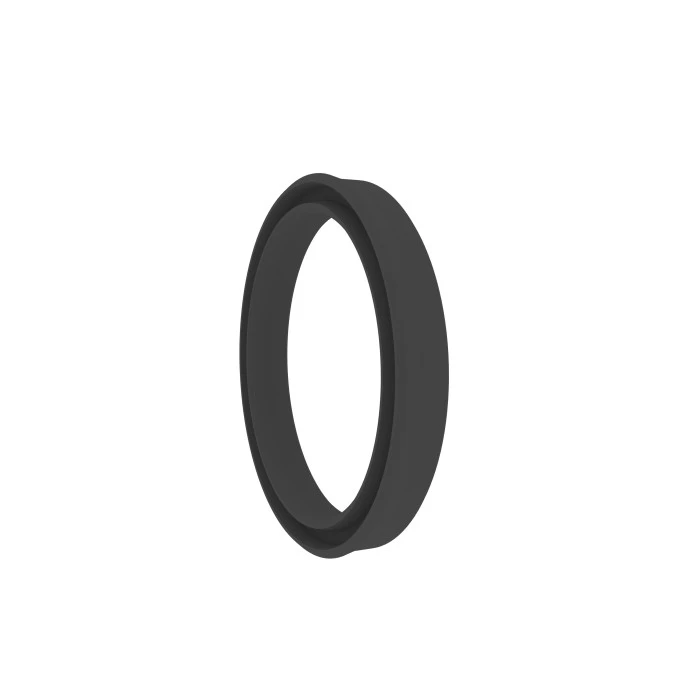

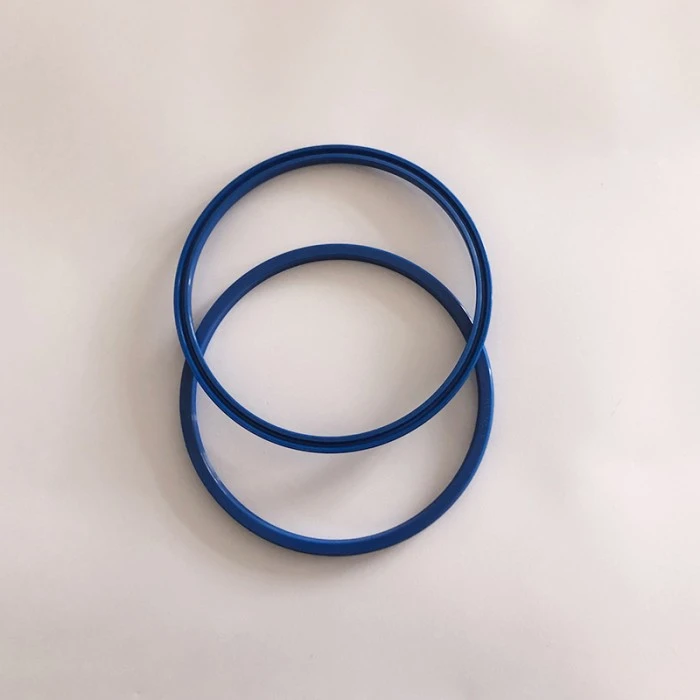

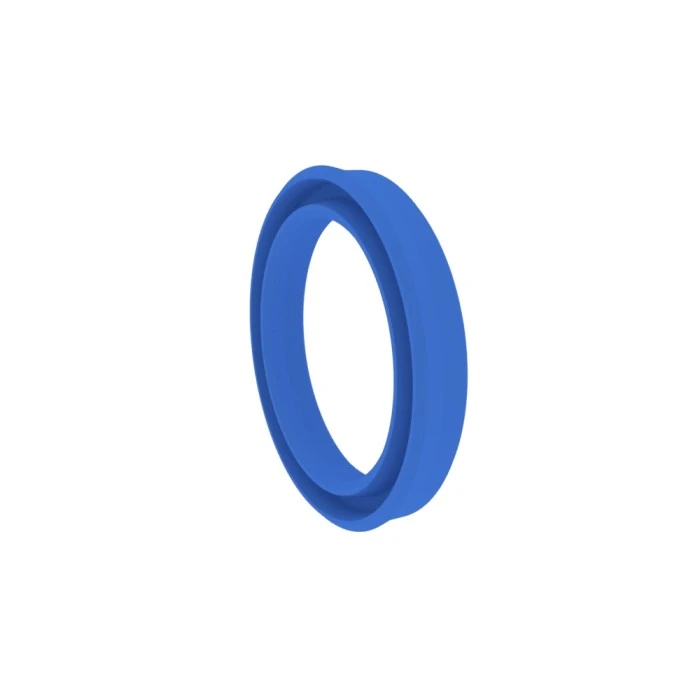

यूएचएस-प्रकार सील हा दोन्ही छिद्र आणि शाफ्टसाठी एक सममित सील आहे, ज्यामध्ये लहान क्रॉस-सेक्शन आहे, जे अविभाज्य खोबणीमध्ये स्थापित केले जाऊ शकते. 16 ~ 32 एमपीए अंतर्गत वापरल्यास मुळावर टिकवून ठेवणारी रिंग आवश्यक असते.

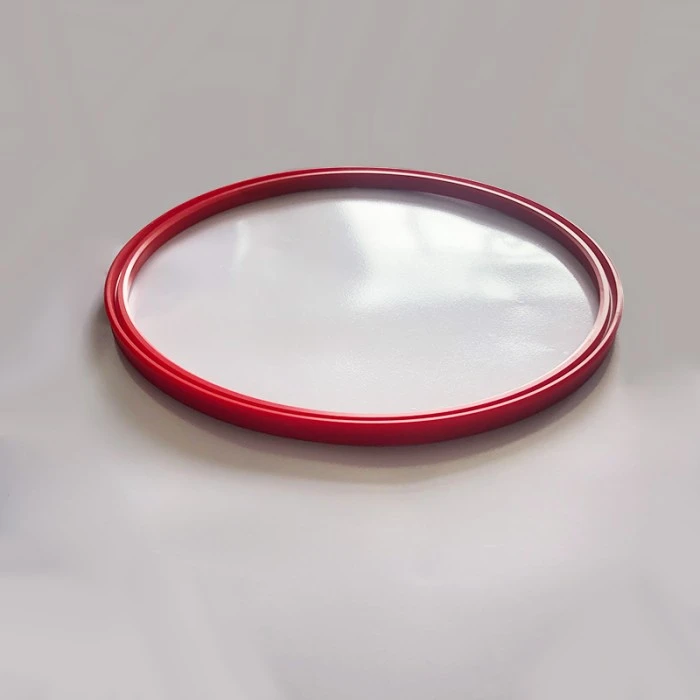

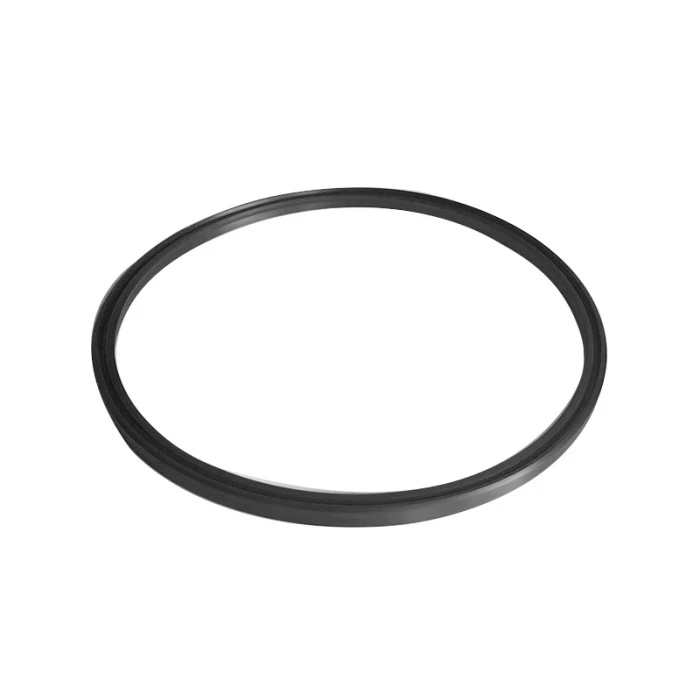

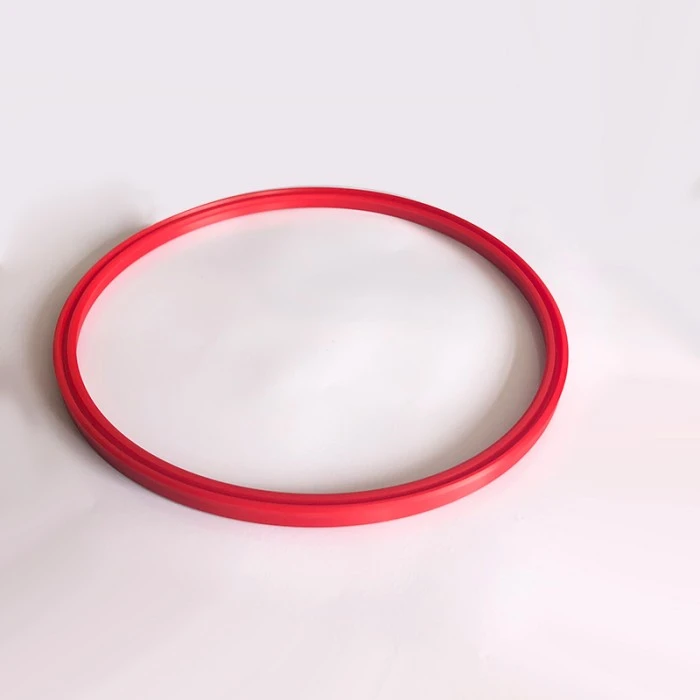

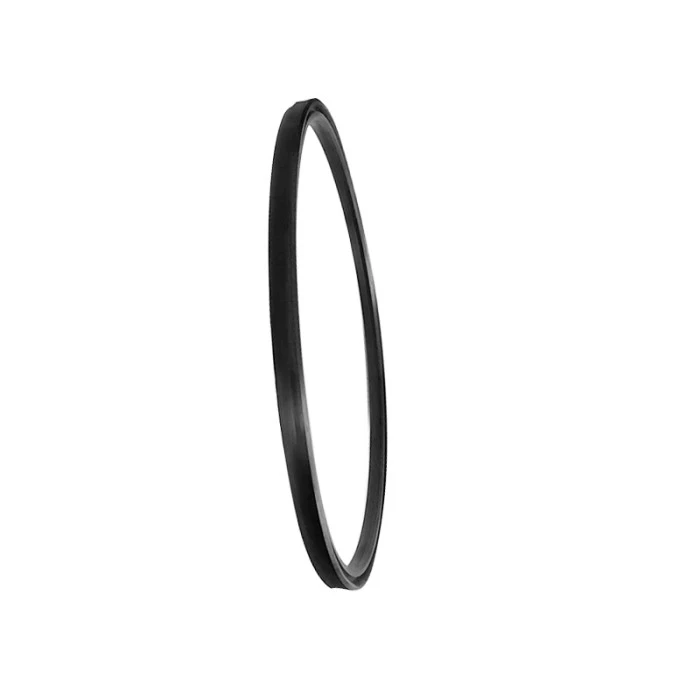

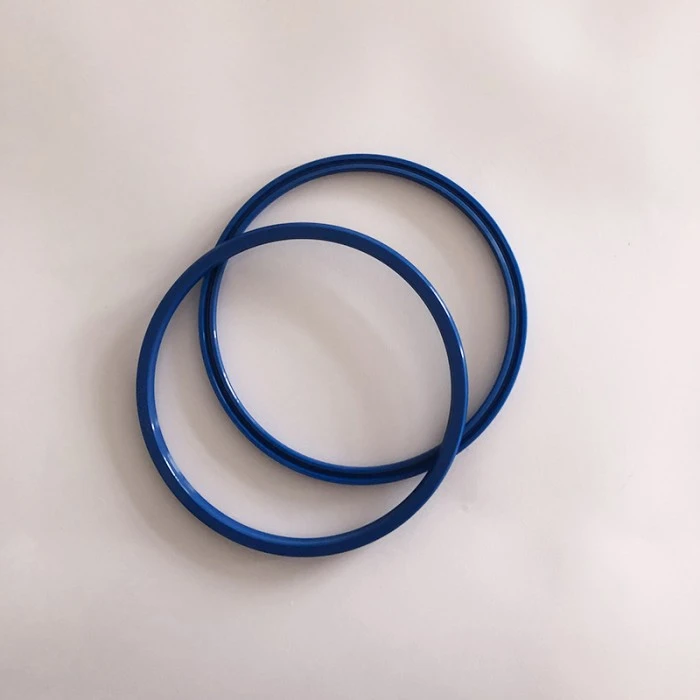

आरसीबीकेवाय-प्रकार सील एक चांगला डायनॅमिक आणि स्थिर सीलिंग कामगिरीसह छिद्र आणि शाफ्ट या दोन्हीसाठी एक सममित सील आहे. हे प्रामुख्याने मोठ्या व्यासाच्या सीलिंगसाठी वापरले जाते आणि सामग्री नायट्रिल रबर (एनबीआर) आहे.

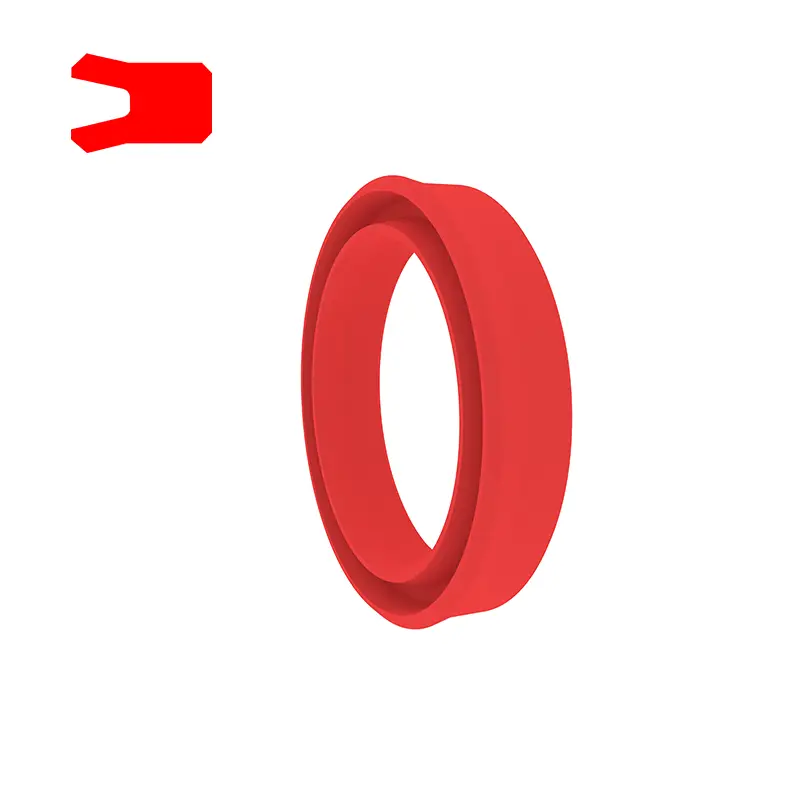

बीए-टाइप सील दोन्ही छिद्र आणि शाफ्टसाठी एक सममित सील आहे, मुख्यत: चालक उपकरणांसाठी प्लंगर्स, पिस्टन रॉड्स, फोर्जिंग मशीन आणि हायड्रॉलिक उपकरणे सील करण्यासाठी वापरली जातात. वैशिष्ट्ये:
1. कंपन भार आणि दबाव शिखरांसाठी असंवेदनशील
2. चांगली एक्सट्र्यूजन क्षमता
3. लोड आणि कमी तापमानात चांगले सीलिंग
कठोर कामकाजाच्या परिस्थितीसाठी योग्य

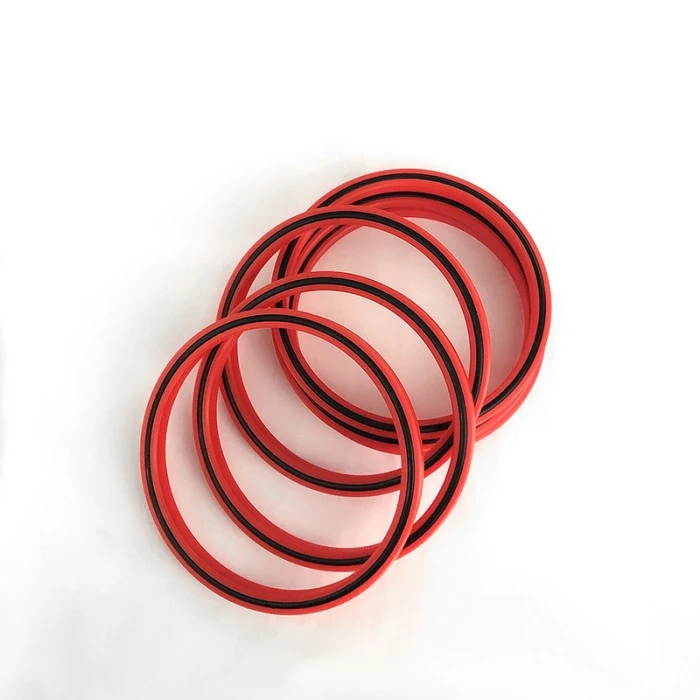

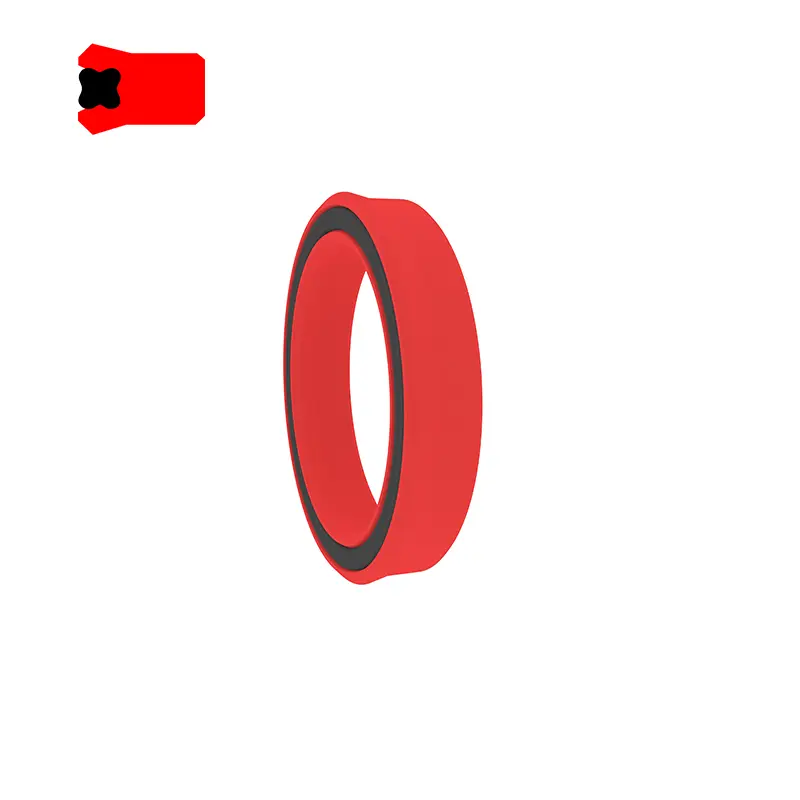

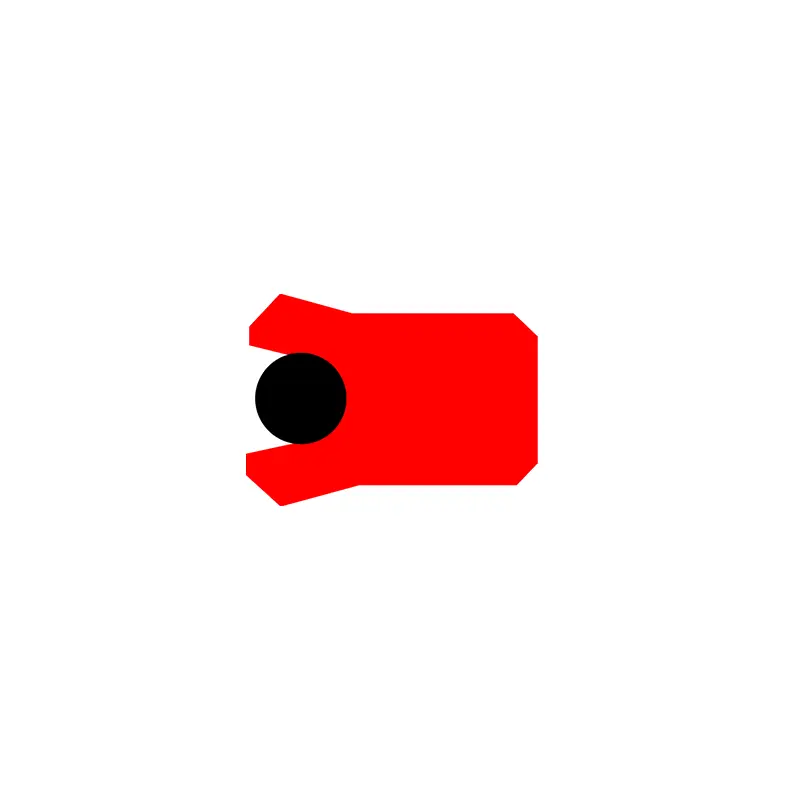

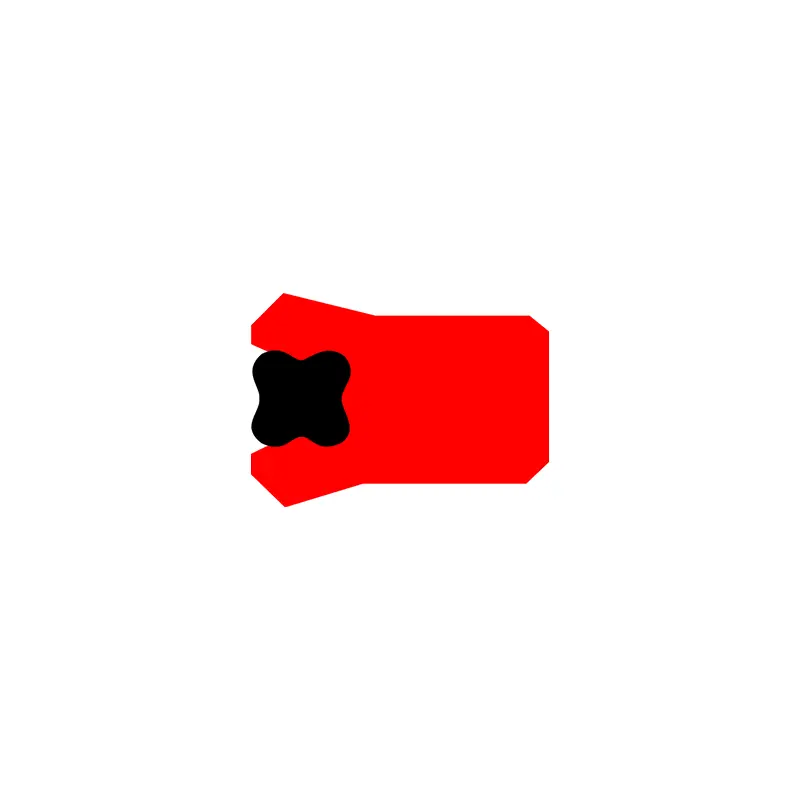

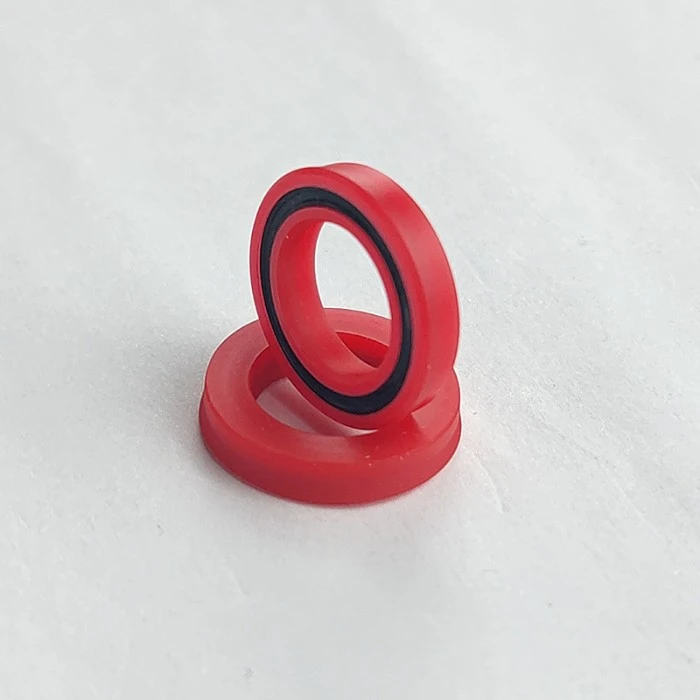

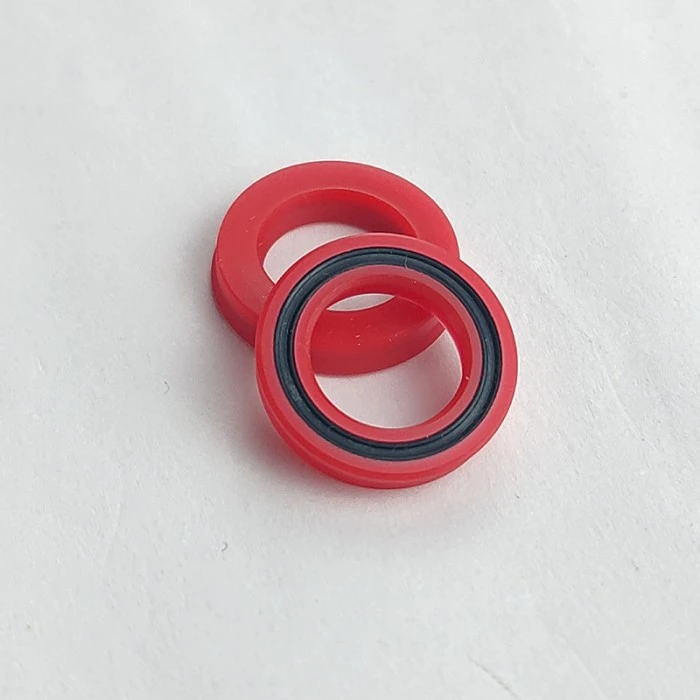

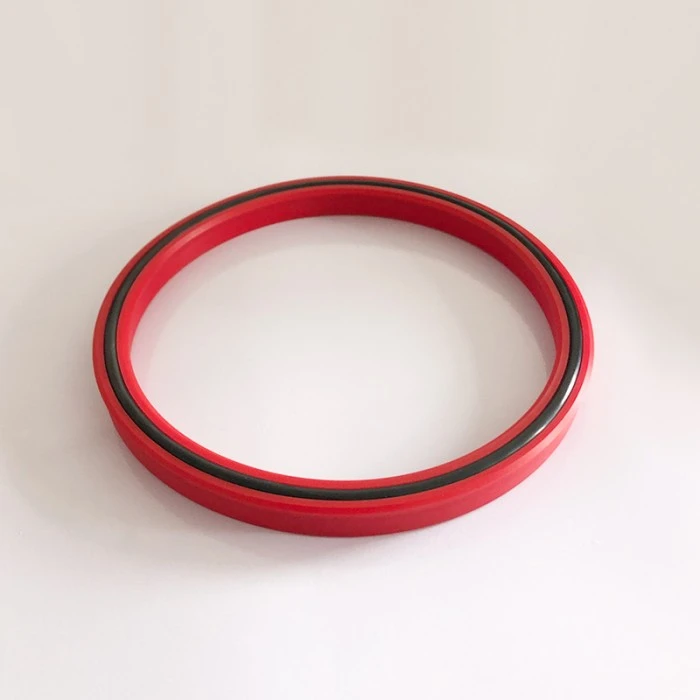

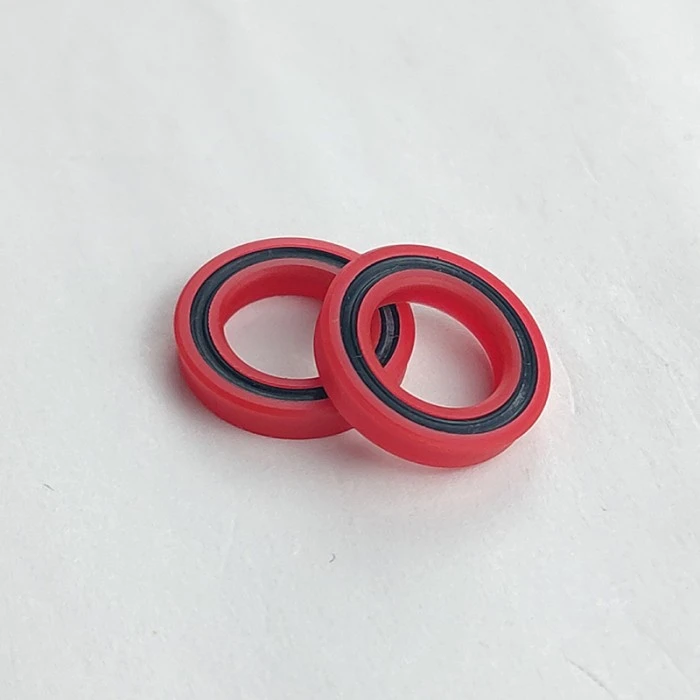

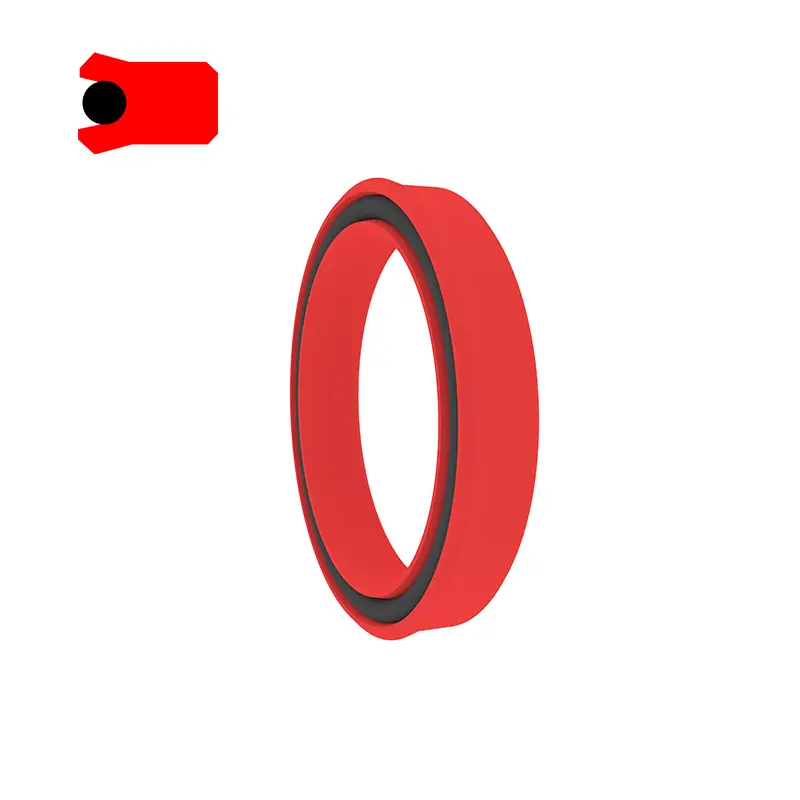

व्हीएडी सील हा दोन्ही भोक आणि शाफ्टसाठी एक सममित सील आहे. ओठांच्या सीलच्या पुढील विकासाचा हा परिणाम आहे. स्टार रिंग रेडियल फोर्सची भूमिका बजावते आणि सीलिंग ओठांच्या पोशाखाची भरपाई करते. सिस्टम प्रेशर कॉम्प्रेस्ड आणि विकृत स्टार रिंगद्वारे सीलिंग ओठांवर प्रसारित केले जाते, म्हणून उच्च आणि कमी दाब सीलिंग कार्यक्षमता उत्कृष्ट आहे. हे प्रामुख्याने चालण्याच्या उपकरणांसाठी सीलिंग कॉलम, पिस्टन रॉड्स, फोर्जिंग मशीन आणि हायड्रॉलिक उपकरणांसाठी वापरले जाते. सामग्री अशी आहे: पॉलीयुरेथेन मटेरियल (पीयू) + नायट्रिल रबर (एनबीआर), वैशिष्ट्ये:
1. कंपन लोड आणि प्रेशर पीकसाठी असंवेदनशील
2. चांगली एक्सट्र्यूजन क्षमता
3. लोड आणि कमी तापमानात चांगले सीलिंग
4. कठोर कामकाजाच्या परिस्थितीसाठी योग्य
5. दीर्घ आयुष्य.

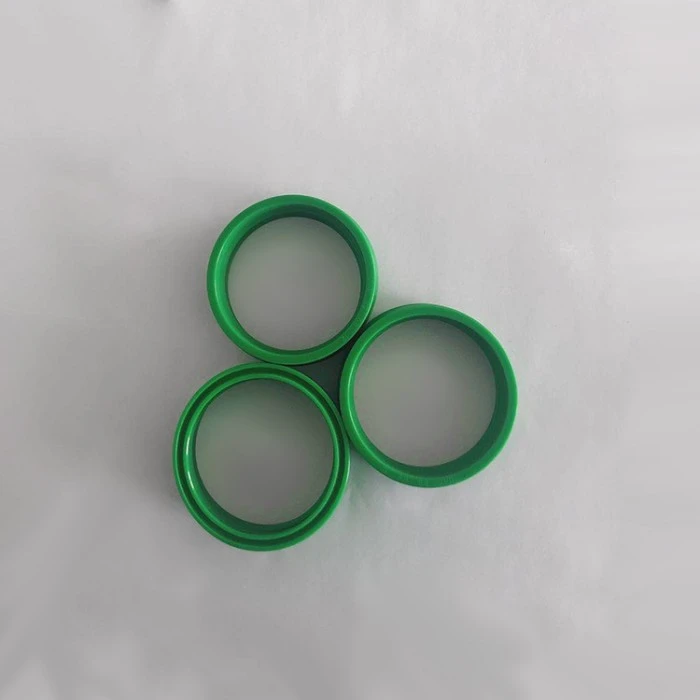

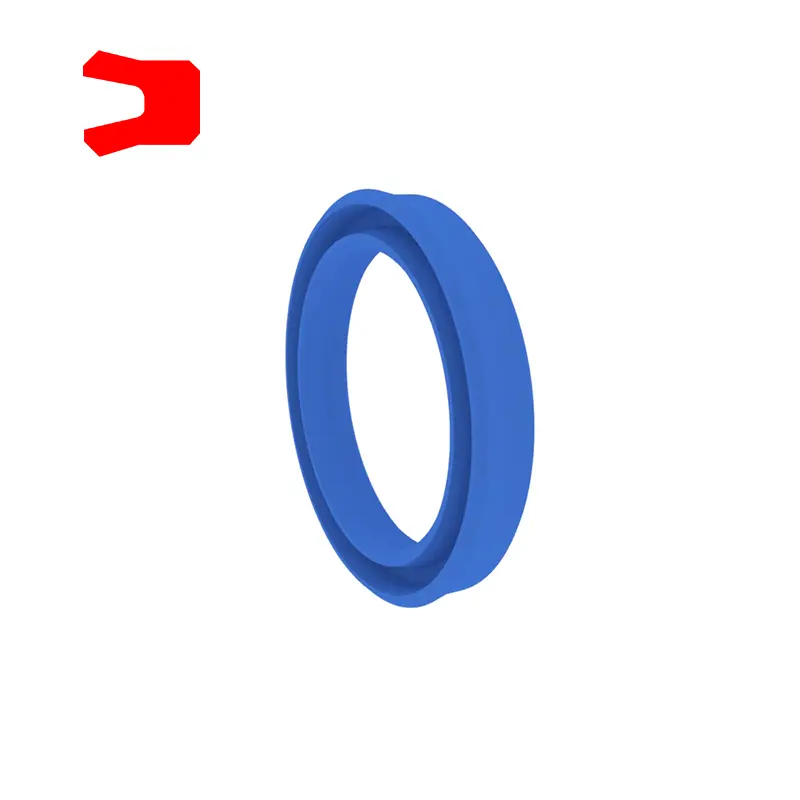

की-ए टाइप सील हा दोन्ही भोक आणि शाफ्टसाठी एक सममितीय सील आहे, मुख्यत: अभियांत्रिकी यंत्रणा, औद्योगिक वाहने, डंप ट्रक, कृषी यंत्रणा, क्रेन, इंजेक्शन मोल्डिंग मशीन, टेलीस्कोपिक सिलेंडर्स, स्टीयरिंग हायड्रॉलिक सिलिंडर इ.
1. उत्कृष्ट डायनॅमिक आणि स्टॅटिक सीलिंग कामगिरी
2. कॉम्पॅक्ट स्ट्रक्चर, ग्रूव्ह ग्राउंड उच्च पृष्ठभागाच्या उग्रपणास अनुमती देते
3. पोकळीच्या मर्यादित रेडियल डायमेंशन स्पेससाठी डिझाइन
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
साहित्य निवड:
आणि
मानक सामग्री: पॉलीयुरेथेन मटेरियल पीयू इतर पर्यायी साहित्य: नायट्रिल रबर आर 01, फ्लोरोरुबर आर 02 (कृपया आमच्या कंपनीचा सल्ला घ्या)
उहस
मानक सामग्री: नायट्रिल रबर आर 01 इतर पर्यायी सामग्री: पॉलीयुरेथेन मटेरियल पीयू, फ्लोरोरुबर आर 02
बा
पॉलीयुरेथेन मटेरियल पीयू + नायट्रिल रबर आर ०१
ऑर्डर उदाहरणः
ऑर्डरिंग उदाहरणः होल शाफ्ट युनिव्हर्सल सील यूएन 50 × 65 × 10 पीयू (डीएक्सडीएक्सएच) + मटेरियल कोड
ऑर्डरिंग उदाहरणः होल-शाफ्ट युनिव्हर्सल सील यूएचएस 50 × 60x6 आर 01 (डीएक्सडी × एच) + मटेरियल कोड
आरसीबकी
बा
ऑर्डर करणे उदाहरणः बीए 50 × 60 × 10 (डी × डी × एच)
काय
टू-ए

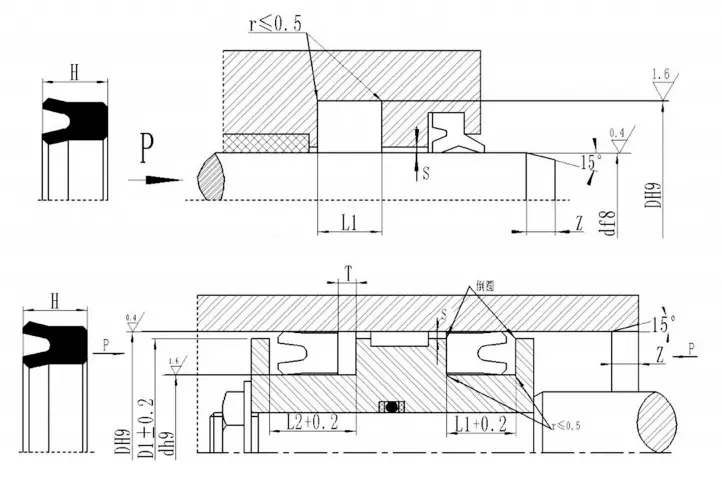

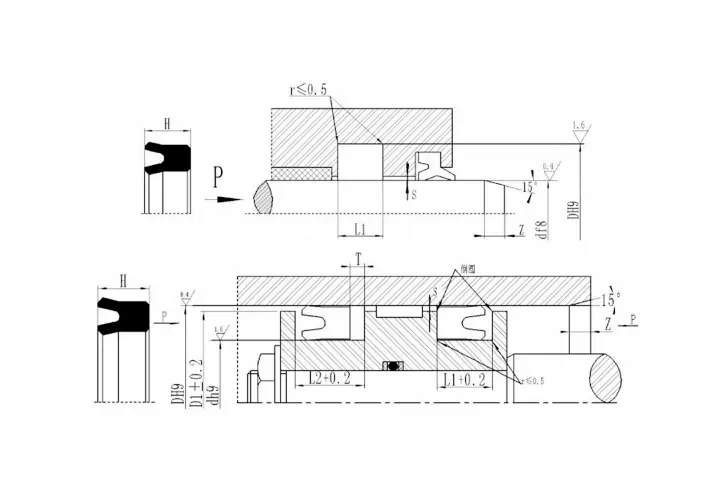

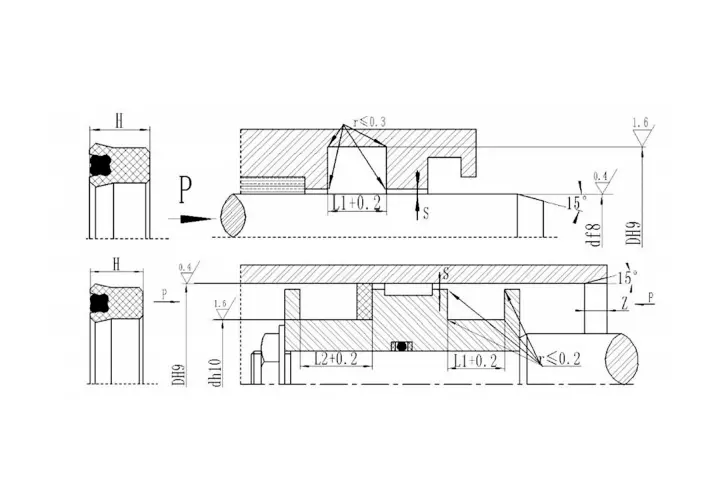

वैशिष्ट्ये आणि परिमाण:

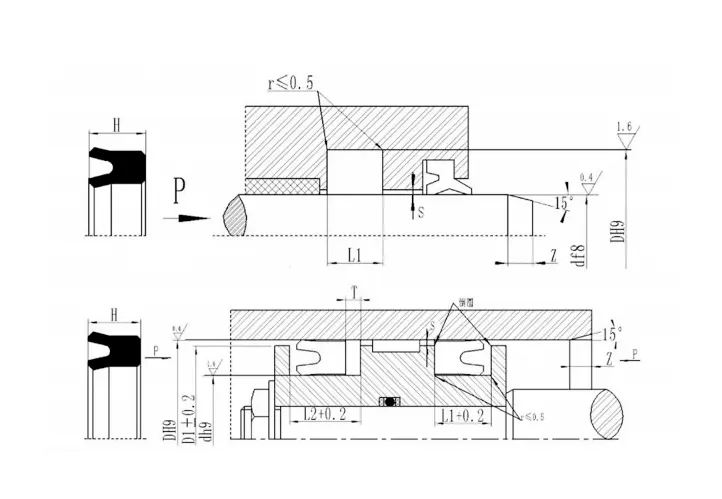

उहस| वैशिष्ट्ये आणि खोबणीचे परिमाण | ||||||||||||||
| उत्पादन क्रमांक | d | D | H | L1 | L2 | T |
|
उत्पादन क्रमांक | d | D | H | L1 | L2 | T |
| यूएचएस -6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | यूएचएस -30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| यूएचएस -11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | यूएचएस -31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| यूएचएस -12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | यूएचएस -32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| यूएचएस -14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | यूएचएस -35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| यूएचएस -15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | यूएचएस -35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| यूएचएस -16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | यूएचएस -35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| यूएचएस -18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | यूएचएस -38**48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| यूएचएस -20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | यूएचएस -40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| यूएचएस -22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | Uhs-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| यूएचएस -23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | Uhs-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| यूएचएस -25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | यूएचएस -47**57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| यूएचएस -27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
यूएचएस -50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| यूएचएस -28*35.5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
यूएचएस -53**63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| मानक आकाराचे टेबल ऑर्डरिंग उदाहरणः आरसीबीके 800 × 770 × 18 (डी × डी × एच) | |||||||
| उत्पादन क्रमांक | D | d | H | पासून | L1 | L2 | Zmin |
| Rcbby250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| Rcbby255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| Rcbky265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| Rcbby275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| Rcbky280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| Rcbby300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| Rcbby305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| Rcbby320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| Rcbby325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| Rcbby340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| Rcbby345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| Rcbby350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| Rcbky355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| मानक आकार सारणी | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||
| मानक आकाराचे टेबल ऑर्डरिंग उदाहरणः व्हीएडी 65 × 75 × 8 (डी × डी × एच) | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45 ए | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| टीपः चालू सील या सारणीद्वारे मर्यादित नाहीत आणि कोणत्याही आकारात पुरवले जाऊ शकतात. | ||||||||||||||||||
| तपशील ऑर्डर करणे उदाहरणः की-ए 50 × 60 × 7 (डी × डी × एच) | |||||||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
