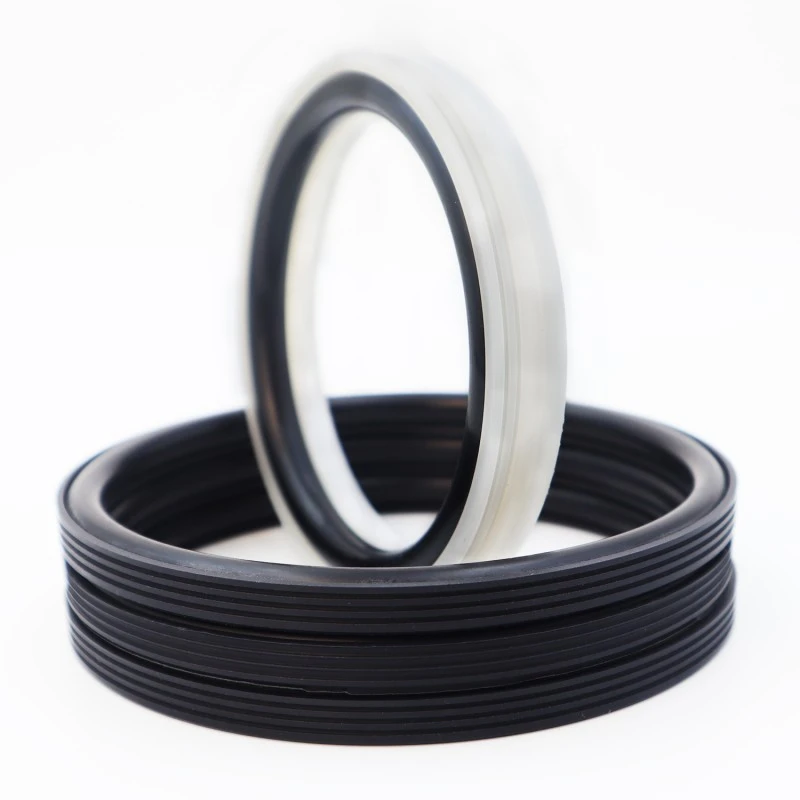

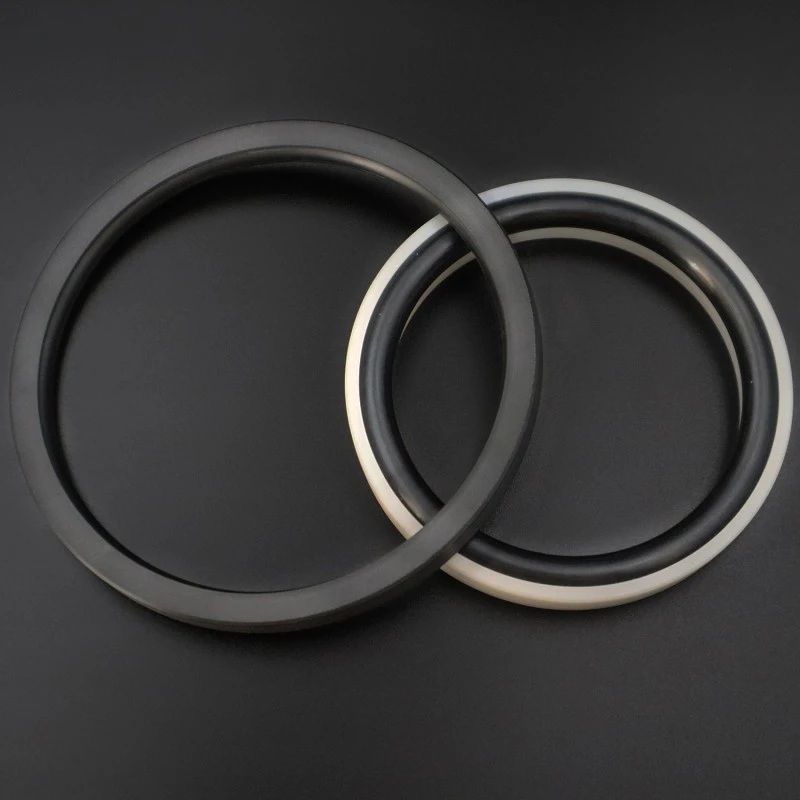

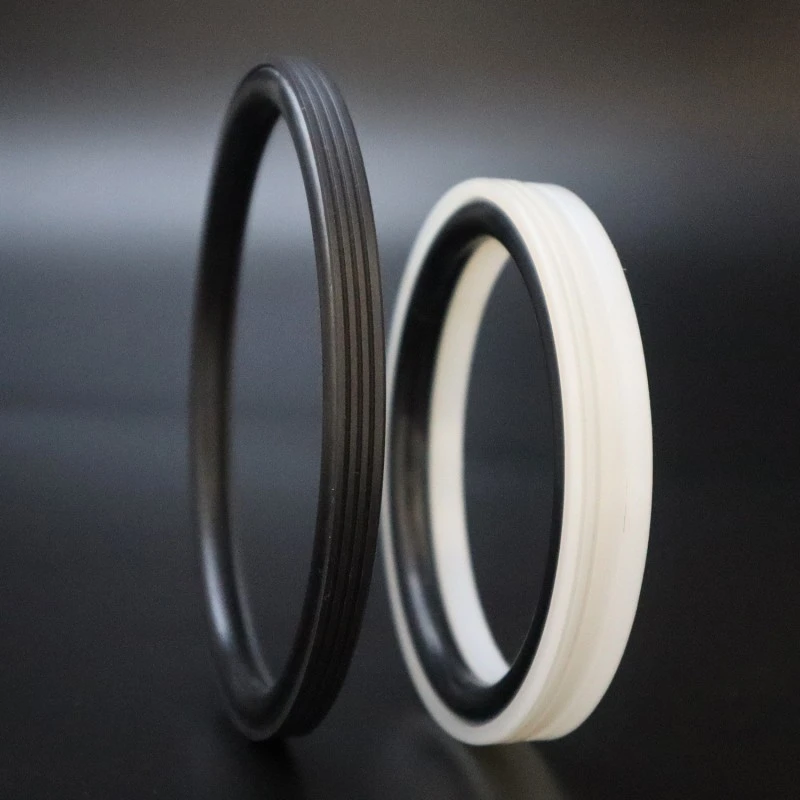

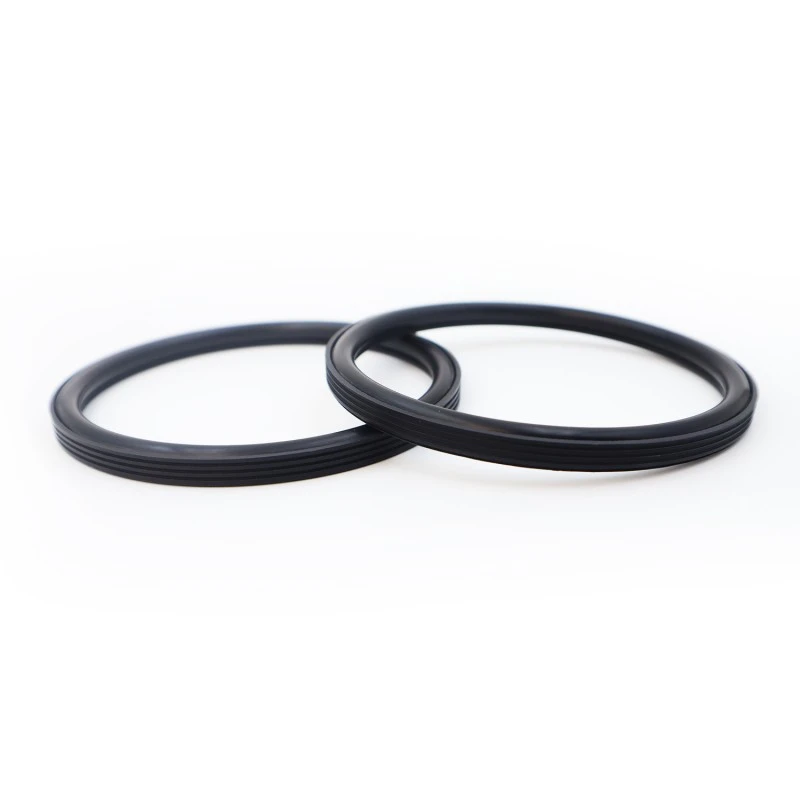

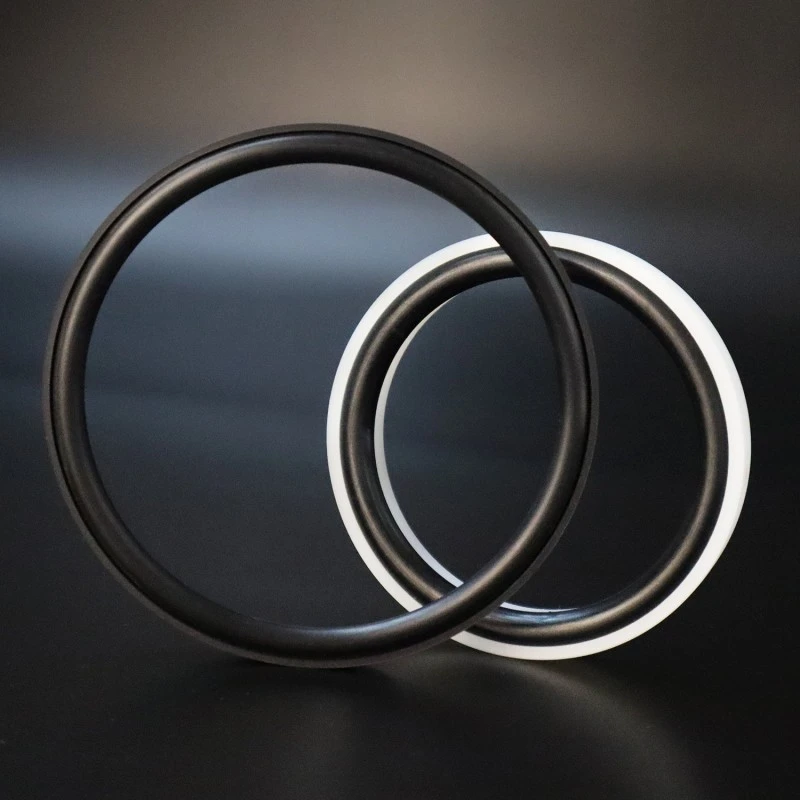

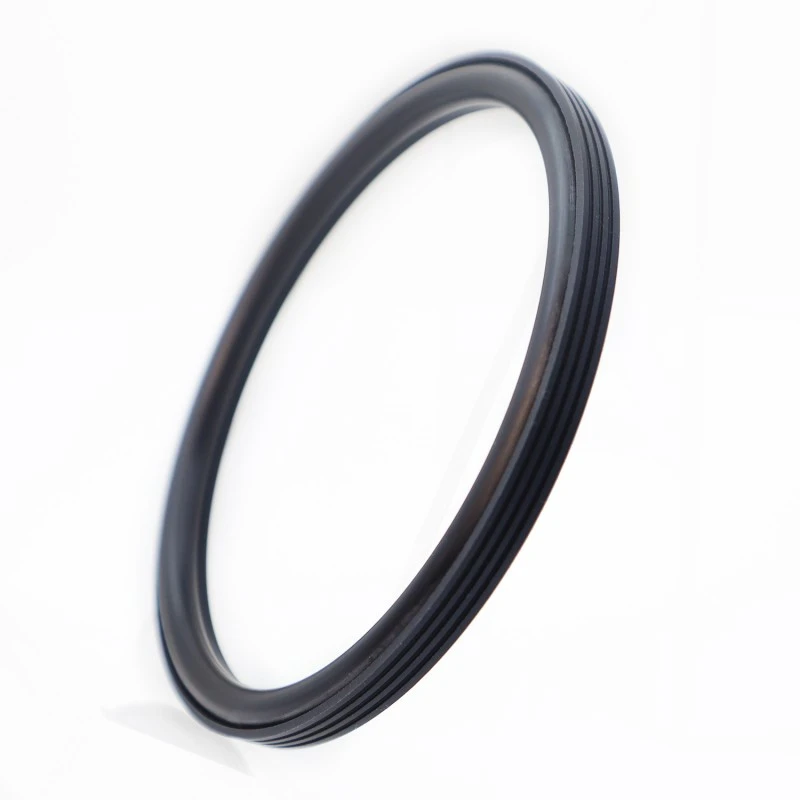

रुईचेन सीलिंग फॅक्टरीद्वारे डिझाइन केलेले आणि उत्पादित केलेले बोर सील, हायड्रॉलिक रेसिप्रोकेटिंग आणि रोटरी मोशन ऍप्लिकेशन्समध्ये दिशाहीन सीलिंगसाठी योग्य आहे. यात दीर्घ सेवा जीवन, कमी घर्षण, उत्कृष्ट सीलिंग कार्यप्रदर्शन, कॉम्पॅक्ट संरचना आणि सुलभ स्थापना, वापर आणि देखभाल वैशिष्ट्ये आहेत. विशेष सीलिंग ओठ आणि सीलची अनुकूलित जाडीची रचना सिमेंट ग्राउट सारख्या कठोर माध्यमांमध्ये देखील उत्कृष्ट सीलिंग कार्यप्रदर्शन सुनिश्चित करते.
|
दबाव/MPa |
तापमान/°C |
गती / मी/से |
मध्यम |
|
|
परस्पर गती |
रोटेशनल गती |
|||
|
≤१०० |
-35 ते +100°C (NBR ओ-रिंगसह) |
≤6 |
≤2 |
पाणी, चिखल, कच्चे तेल, हायड्रॉलिक तेल, इमल्शन |
|
-20 ते +200°C (FKM O-रिंगसह) |
||||
साहित्य निवड
1. सोबत असलेले ओ-रिंग साहित्य यामधून निवडले जाऊ शकते: R01 नायट्रिल रबर (NBR), R02 फ्लोरोरुबर (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE4 आहे, इतर उपलब्ध सामग्रीमध्ये PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 इ.
ऑर्डरचे उदाहरण
ऑर्डर मॉडेल: RC2062-80*68.3*7.6-PTFE4-R01
मॉडेल - बोर व्यास * चर व्यास * चर रुंदी - साहित्य कोड

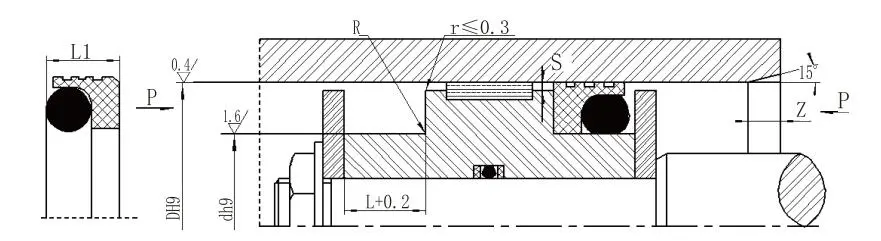

तपशील आणि पॅरामीटर्स (निर्दिष्ट श्रेणीतील कोणताही आकार उपलब्ध आहे.)
|
छिद्र श्रेणी मानक प्रकार DH9 RC2062 |
छिद्र श्रेणी हेवी लोडिंग DH9 RC2062-Z |
चर व्यास d h9 |
खोबणीची रुंदी L+0.2 |
सील रुंदी L1 |
गोलाकार कोपरे Rmax |
रेडियल क्लीयरन्स Smax |
चांफर झमिन |
ओ-रिंग वायर व्यास |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
८~१२.९ |
- |
डी-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
१३~२४.९ |
१०~१२.९ |
डी-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
२५~५१.९ |
१३~२४.९ |
डी-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
५२~१२७.९ |
२५~५१.९ |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
१२८~५००.९ |
५२~१२७.९ |
डी-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
५०१~१५०० |
१२८~५००.९ |
डी-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
टीप: 1. सिलेंडर बोअरसाठी ≤ 30 मिमी, खुल्या चर डिझाइनची शिफारस केली जाते.
2. 30 MPa पेक्षा जास्त दाबांसाठी, एक्सट्रूजन गॅपसाठी H8/f8 फिटची शिफारस केली जाते.
सर्वसमावेशक चाचणी क्षमता: आमची केंद्रीय प्रयोगशाळा चाचणी उपकरणांच्या संपूर्ण श्रेणीने सुसज्ज आहे, वास्तविक कामकाजाच्या परिस्थितीत उत्पादनाच्या कामगिरीचे अनुकरण करण्यास सक्षम आहे. चाचणी आयटममध्ये समाविष्ट आहे, परंतु इतकेच मर्यादित नाही:
मितीय तपासणी: उत्पादनाची परिमाणे रेखाचित्र सहिष्णुता आवश्यकता पूर्णतः पूर्ण करतात याची खात्री करण्यासाठी उच्च-सुस्पष्टता 2D प्रतिमा मापन यंत्रे वापरणे आणि मोजमाप यंत्रे समन्वयित करणे.
कार्यप्रदर्शन चाचणी: उच्च-तापमान वृद्धत्व चाचण्या, कमी-तापमान चाचण्या, तेल/मध्यम प्रतिकार चाचण्या, वेअर रेझिस्टन्स चाचण्या, बर्स्ट प्रेशर चाचण्या इ.
जीवन चक्र चाचणी: टिकाऊपणा बेंच चाचण्यांद्वारे उत्पादनाच्या सेवा जीवनाचा आणि विश्वासार्हतेचा अंदाज लावणे जे वास्तविक कार्य परिस्थितीचे अनुकरण करतात.
