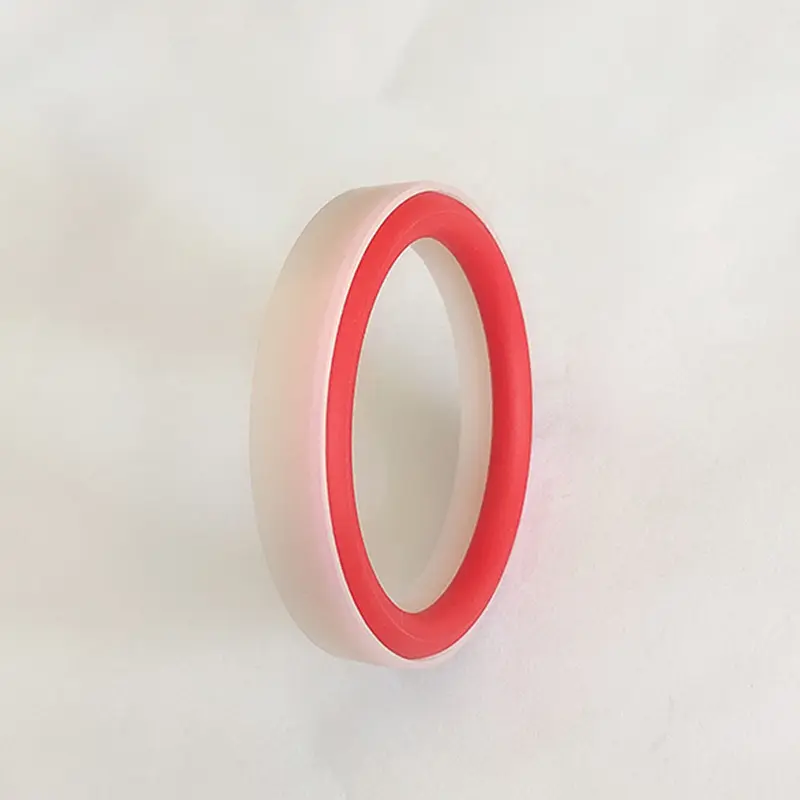

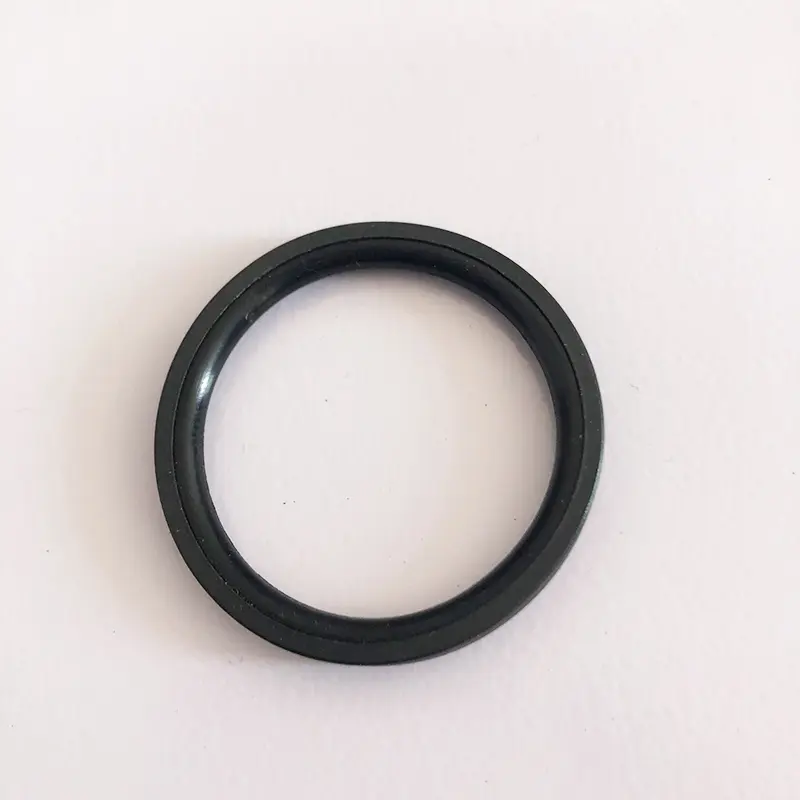

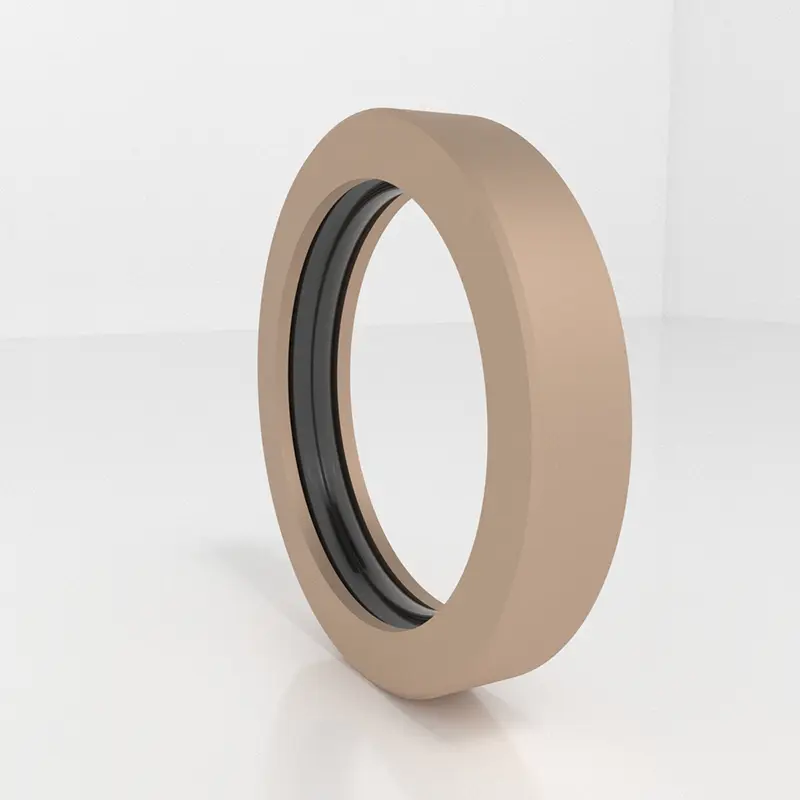

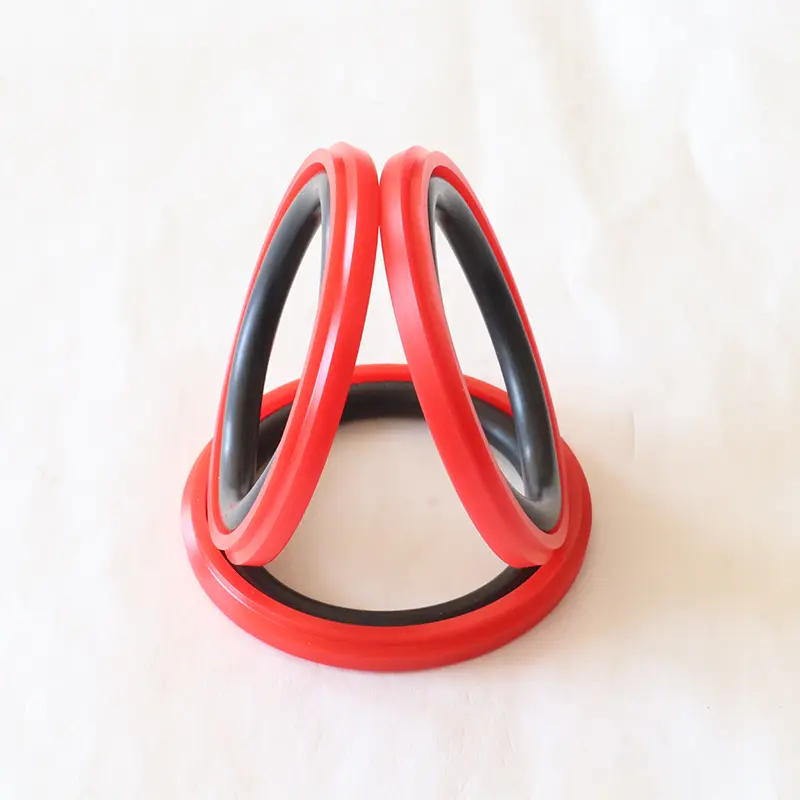

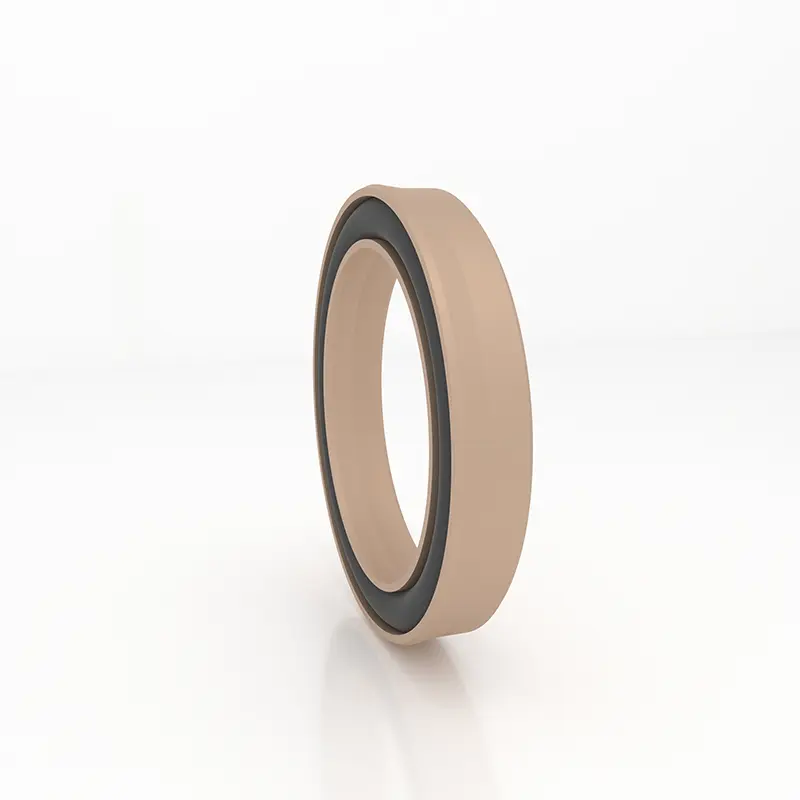

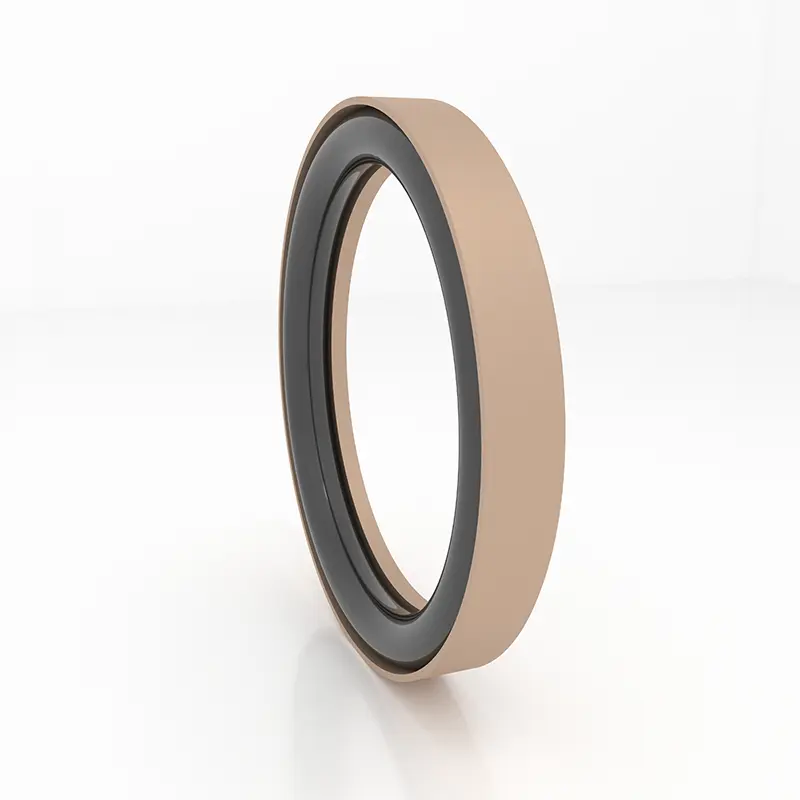

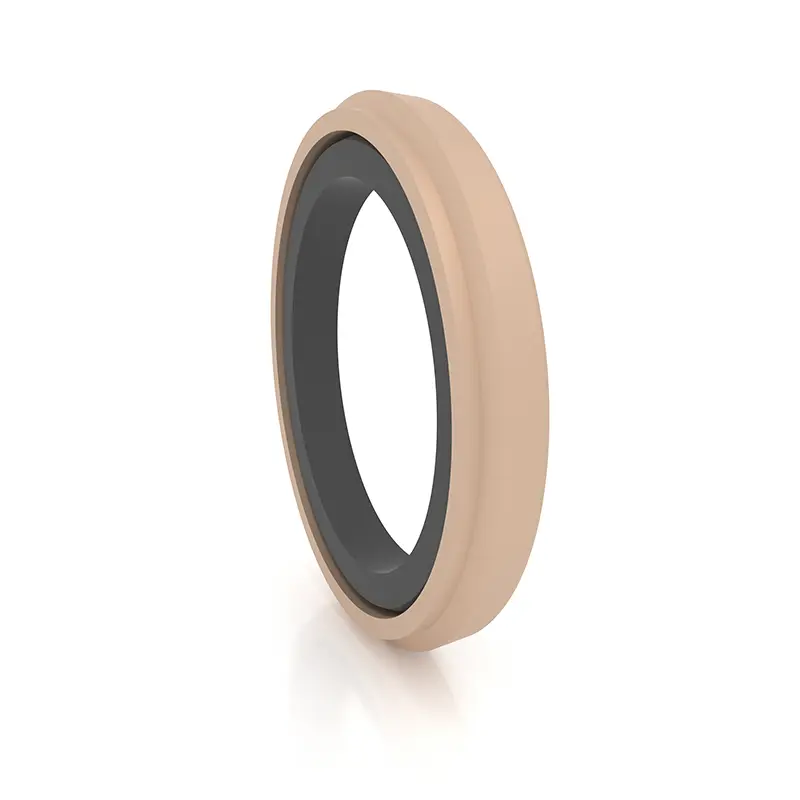

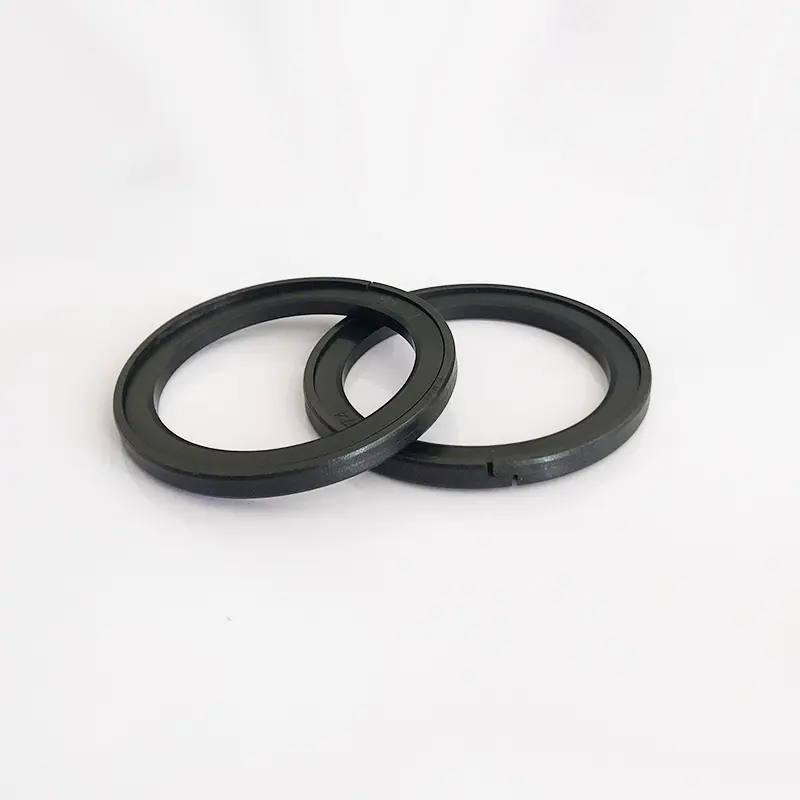

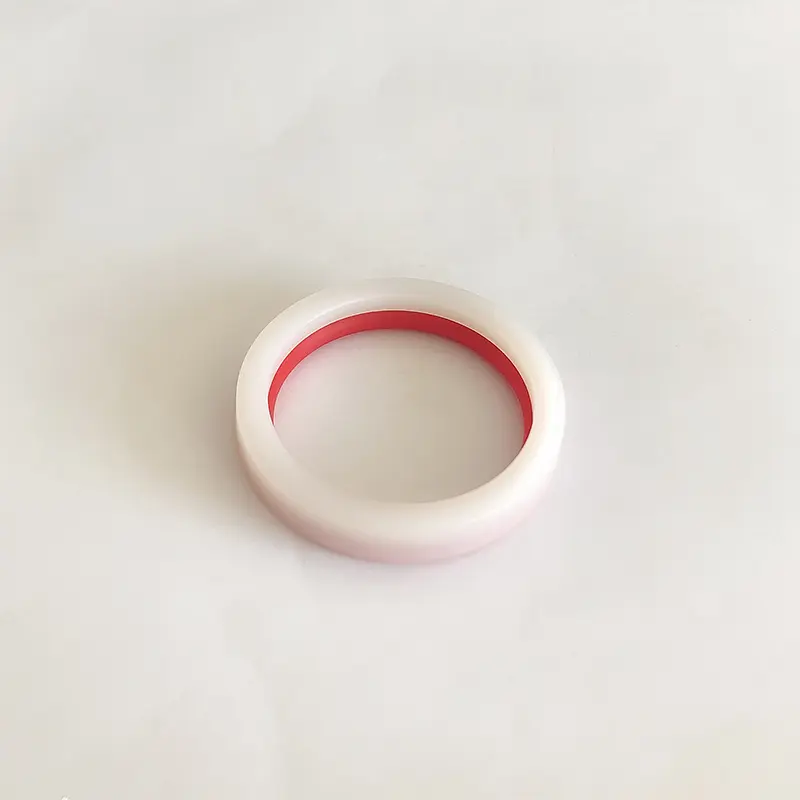

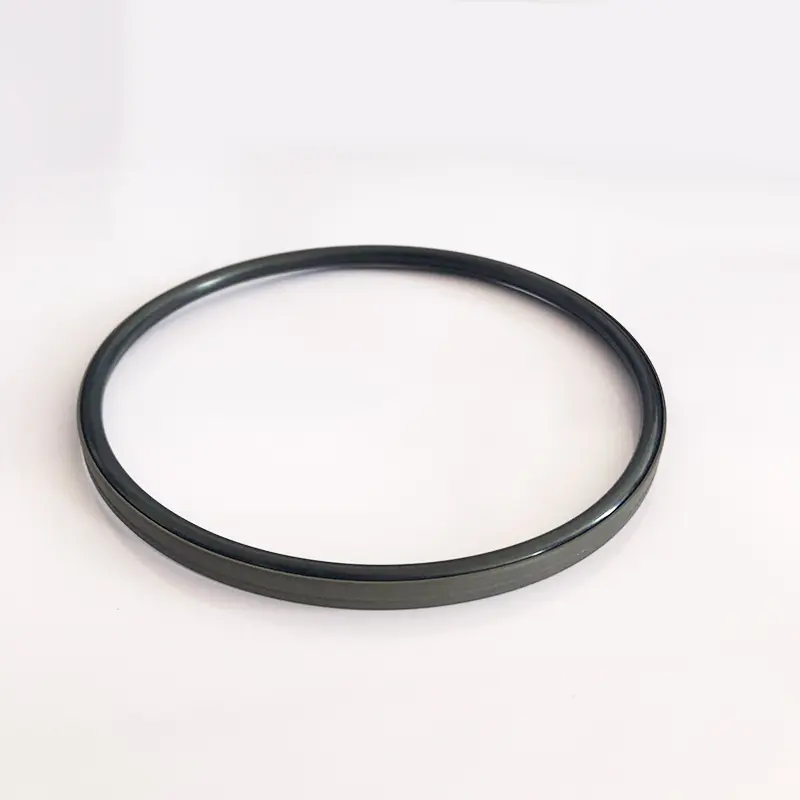

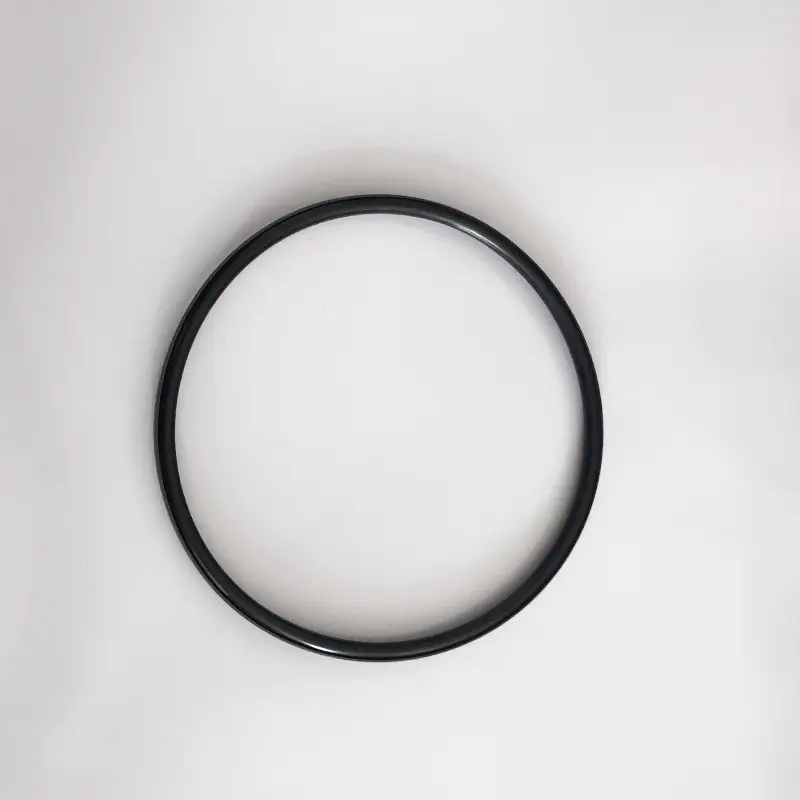

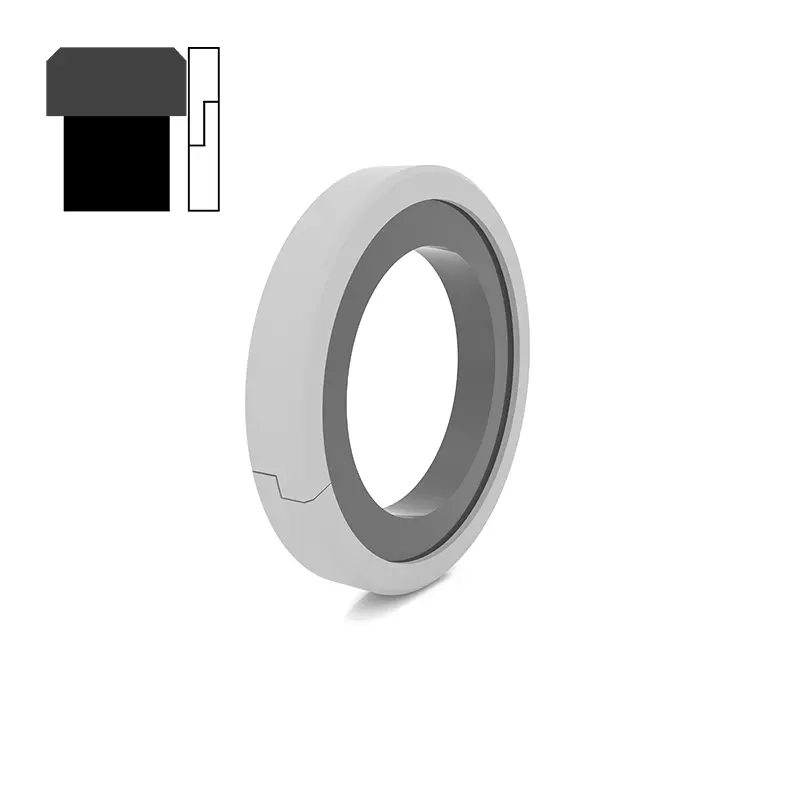

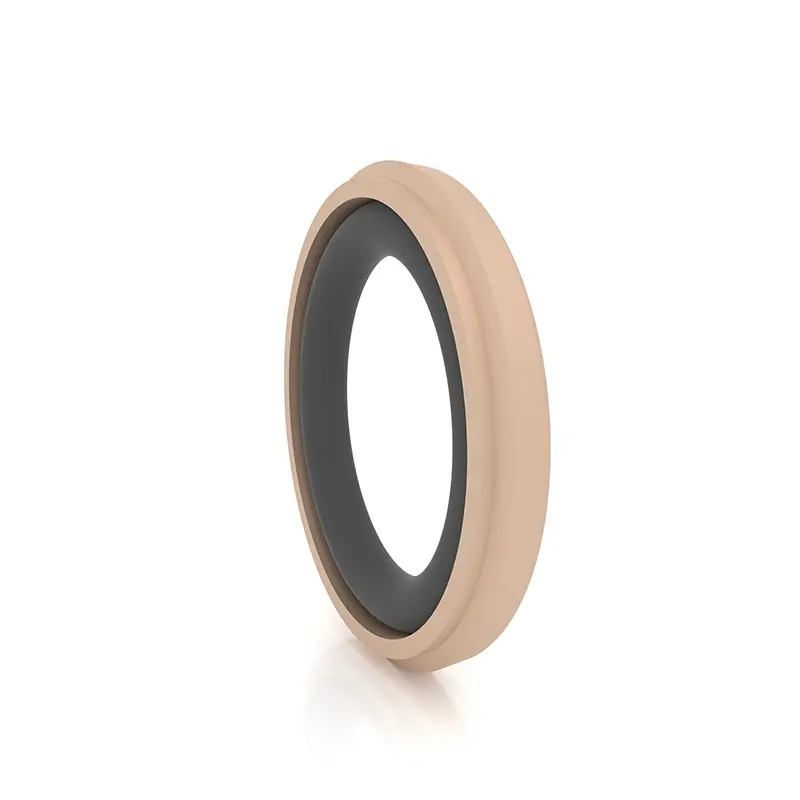

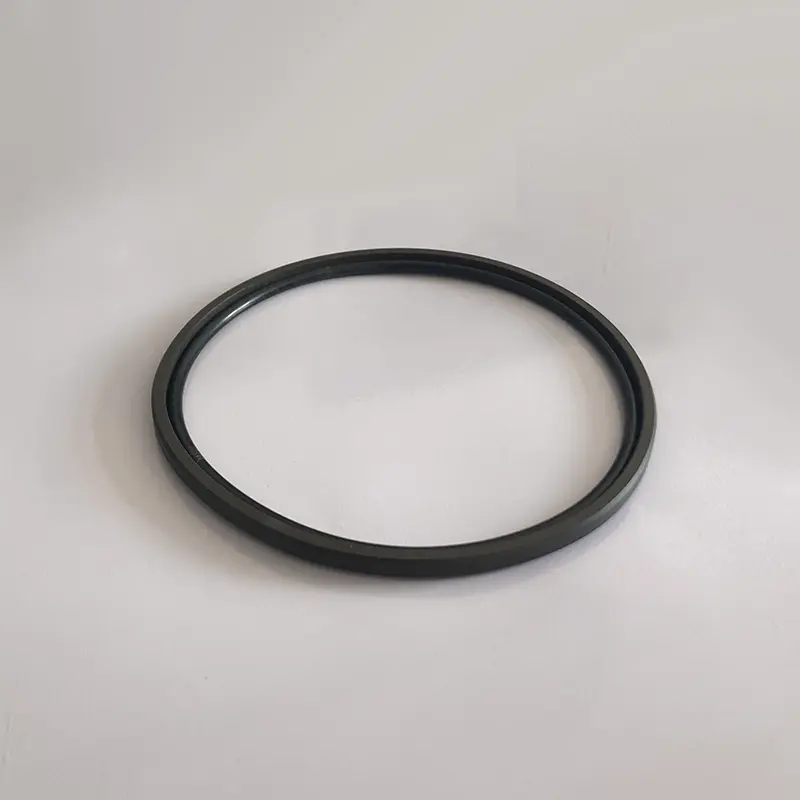

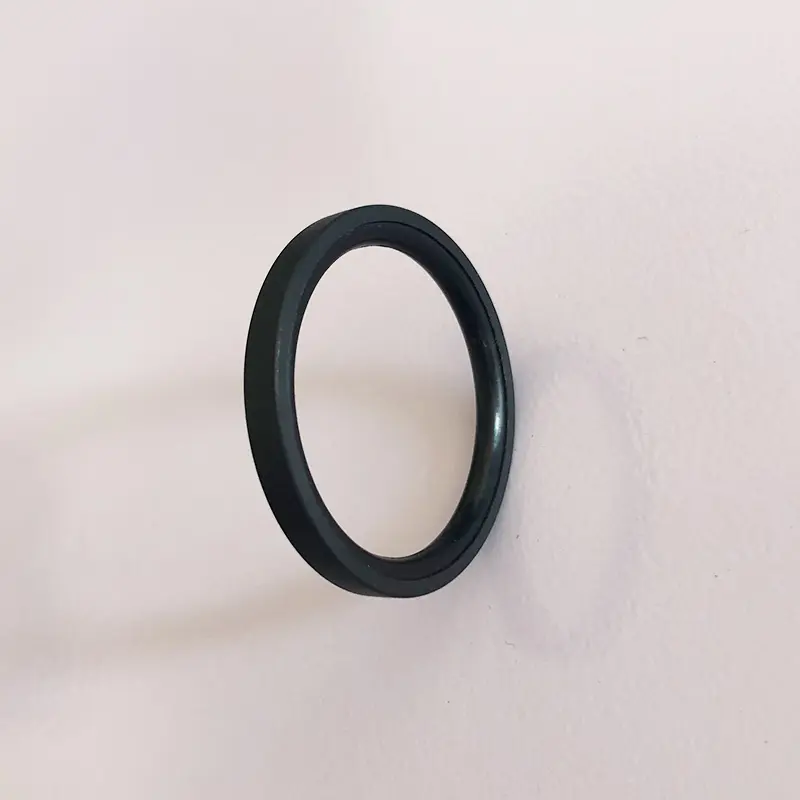

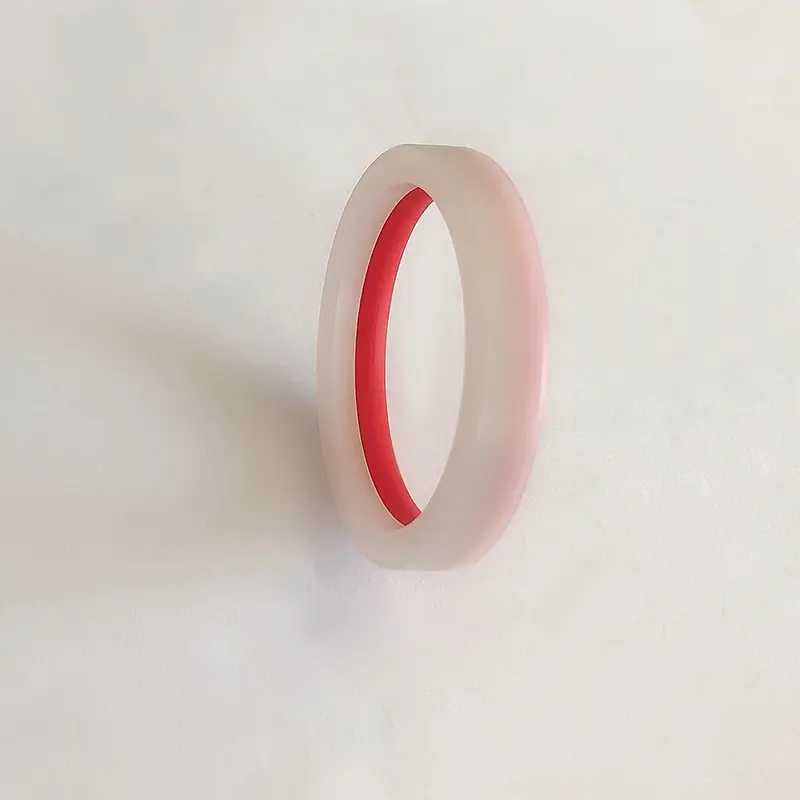

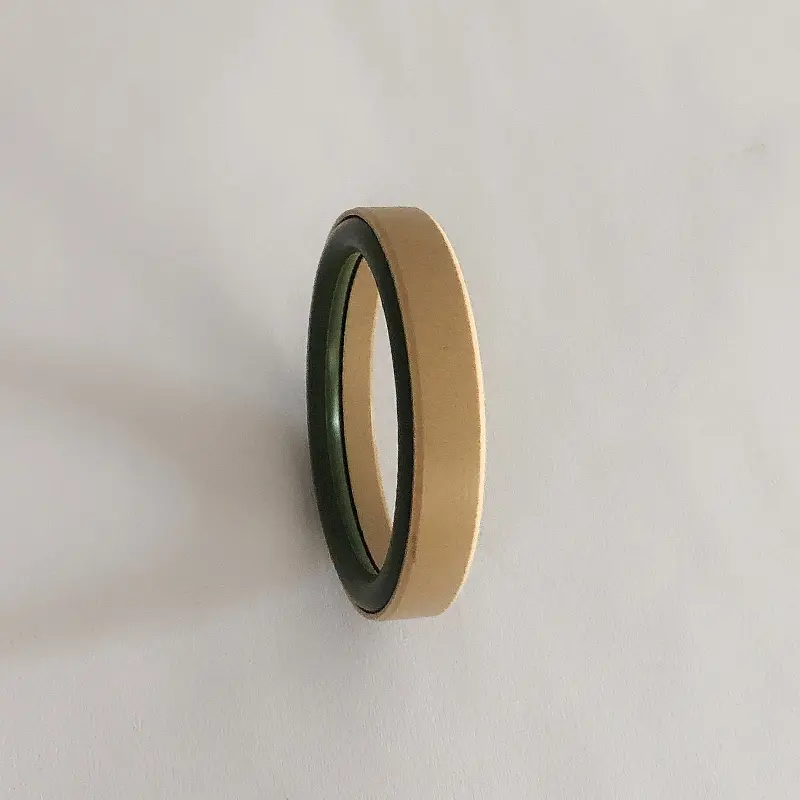

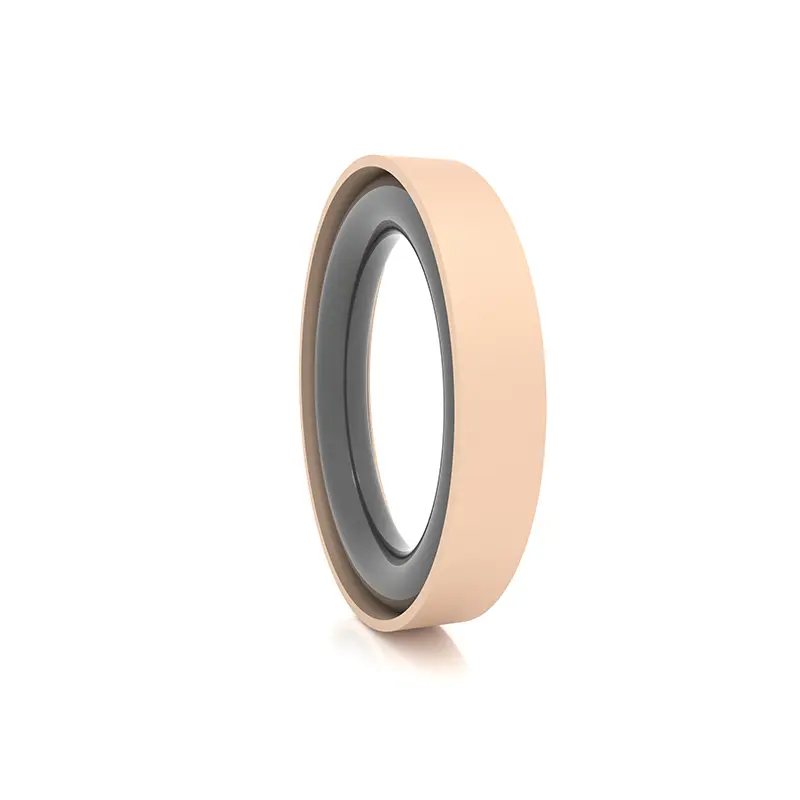

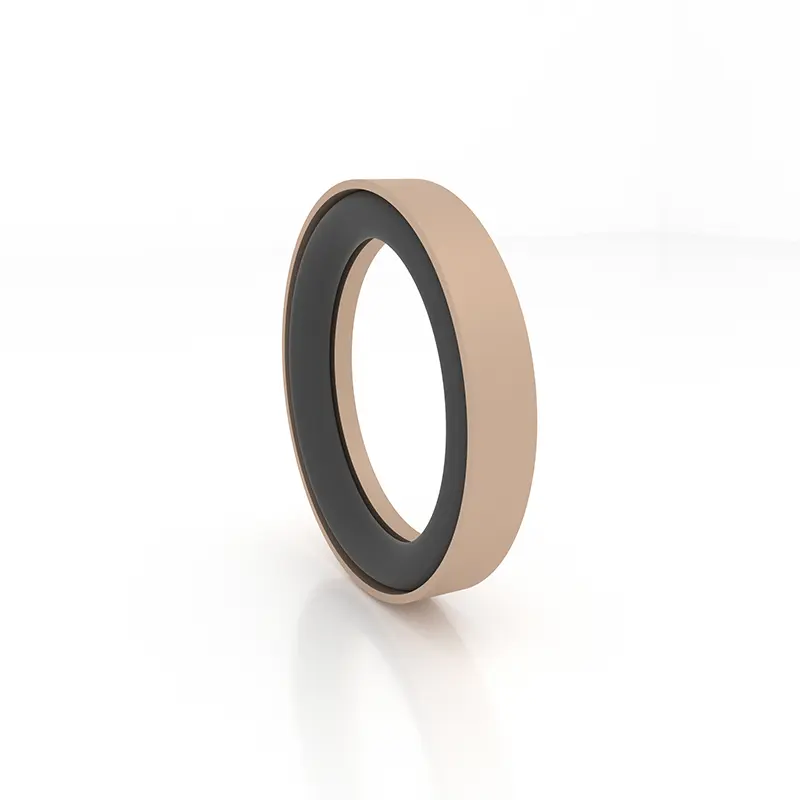

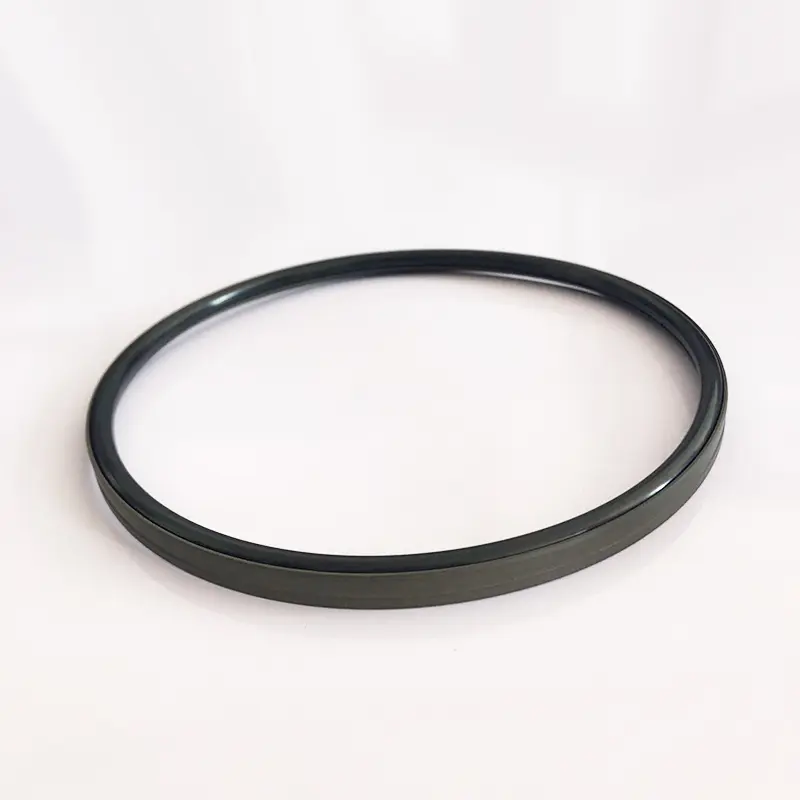

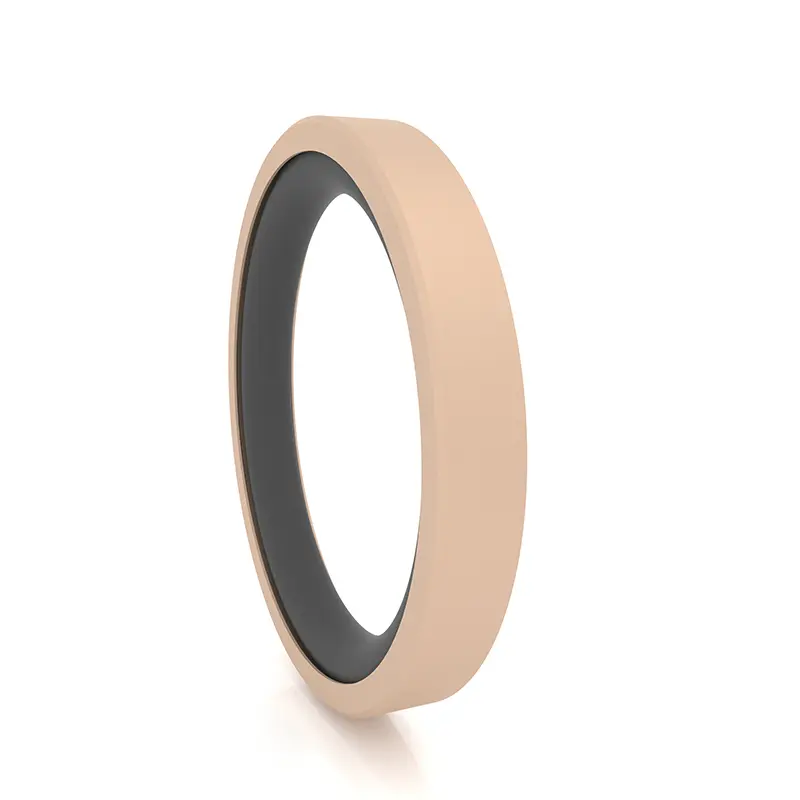

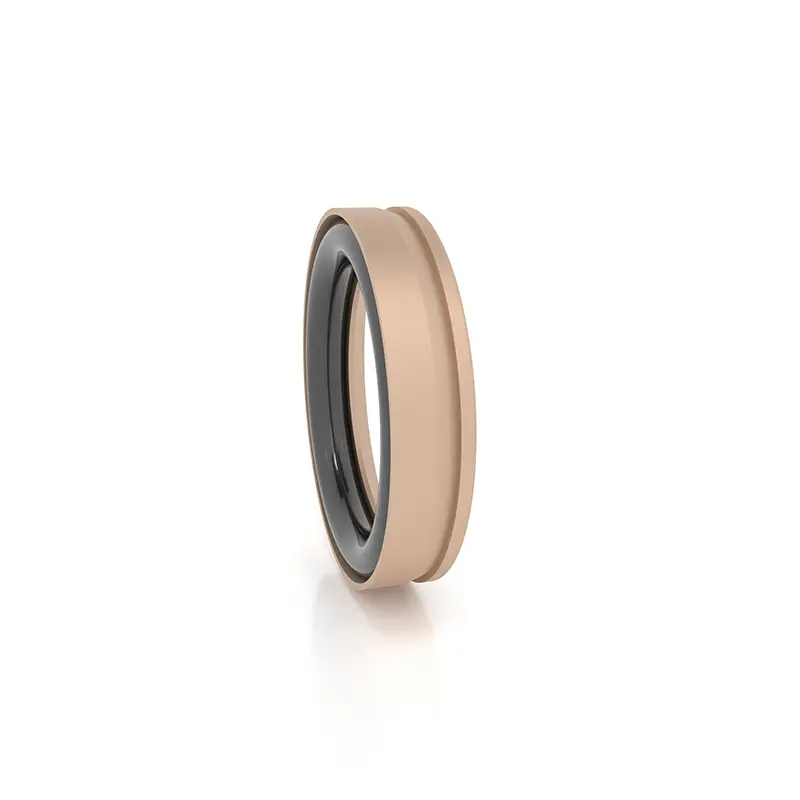

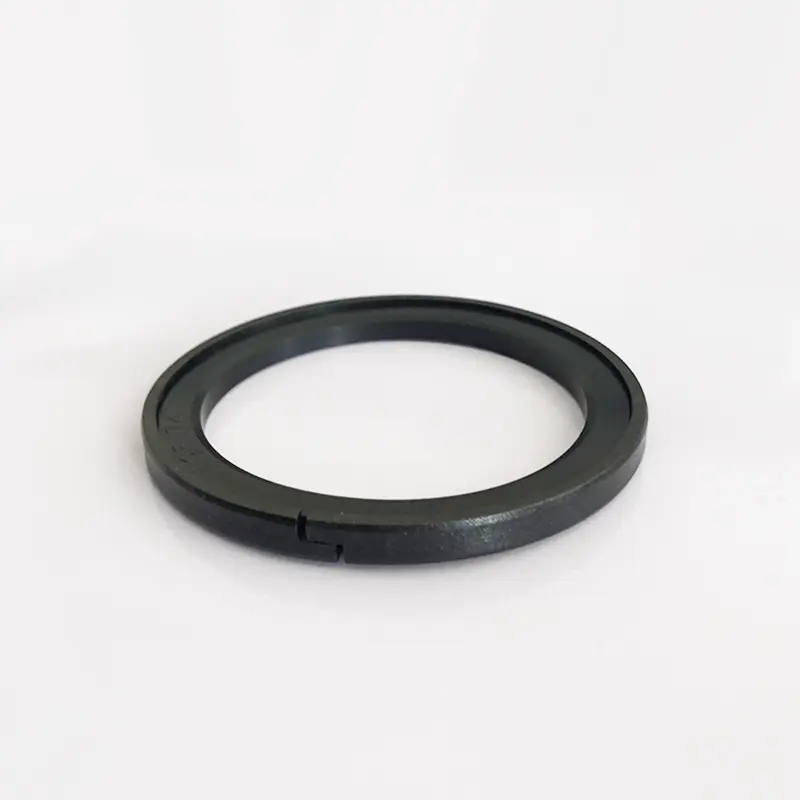

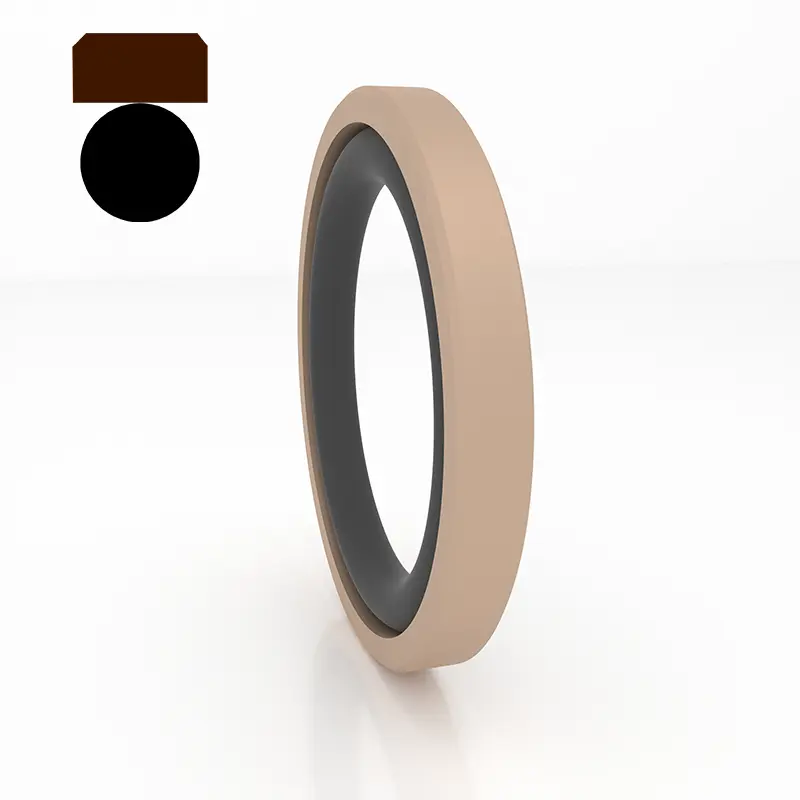

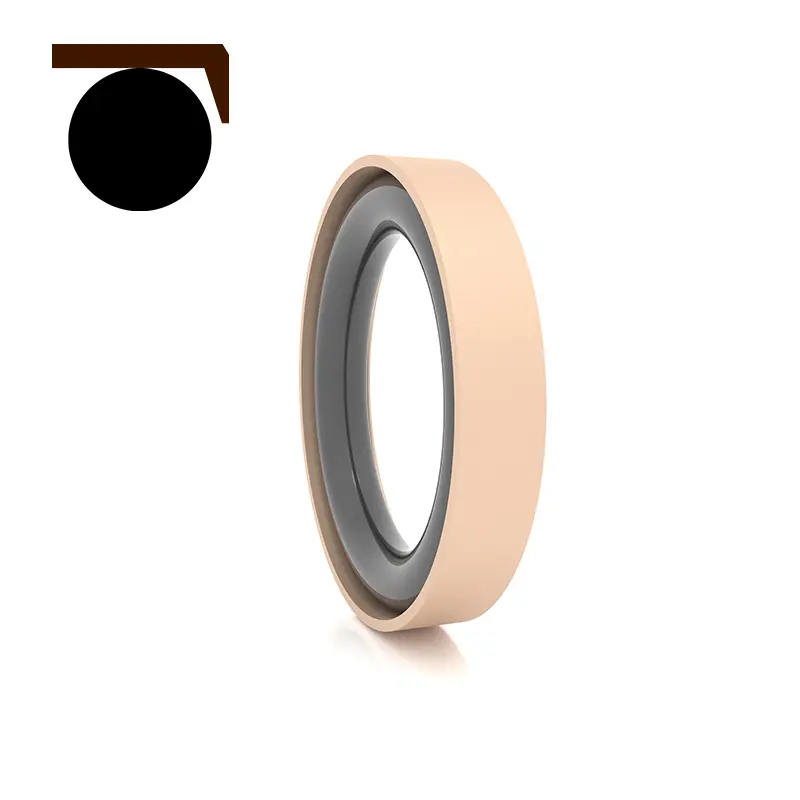

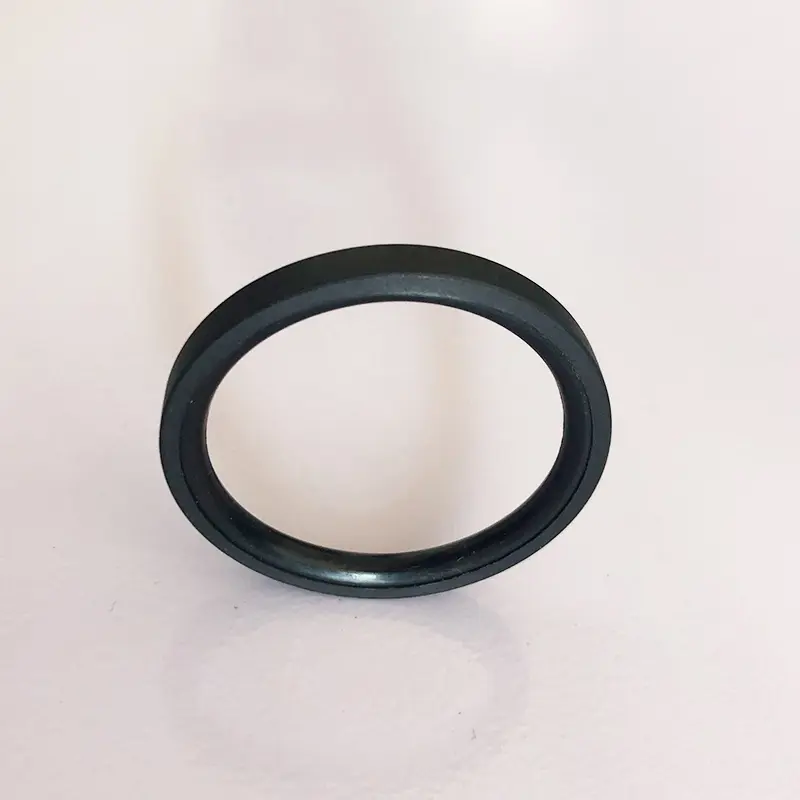

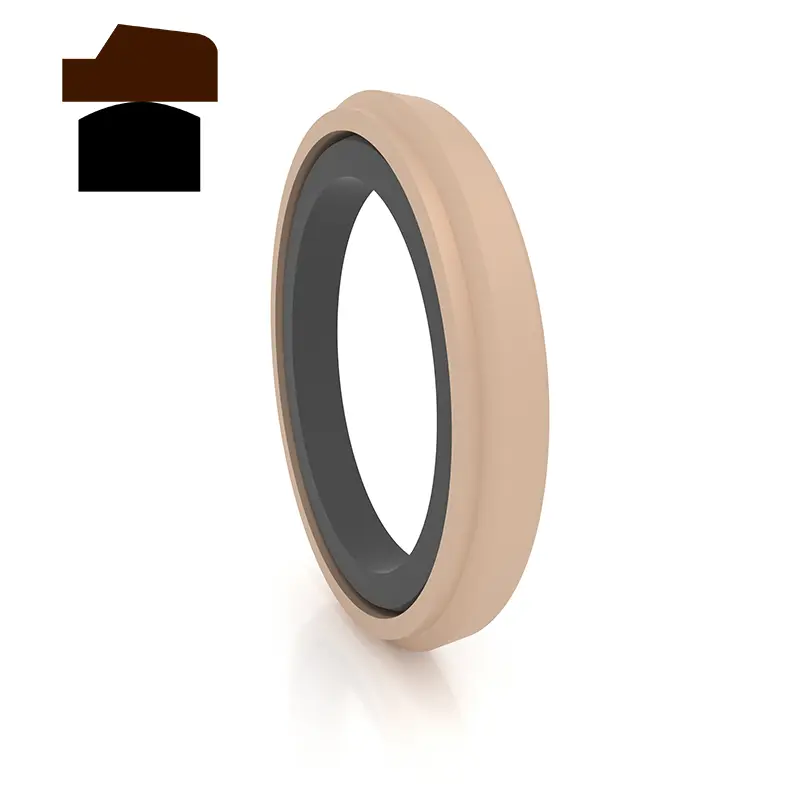

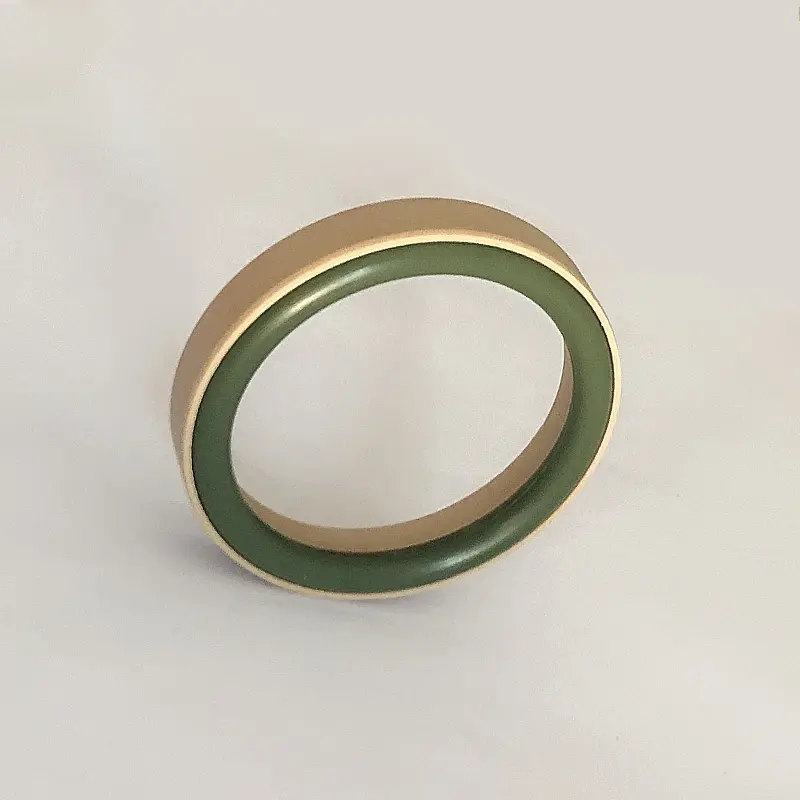

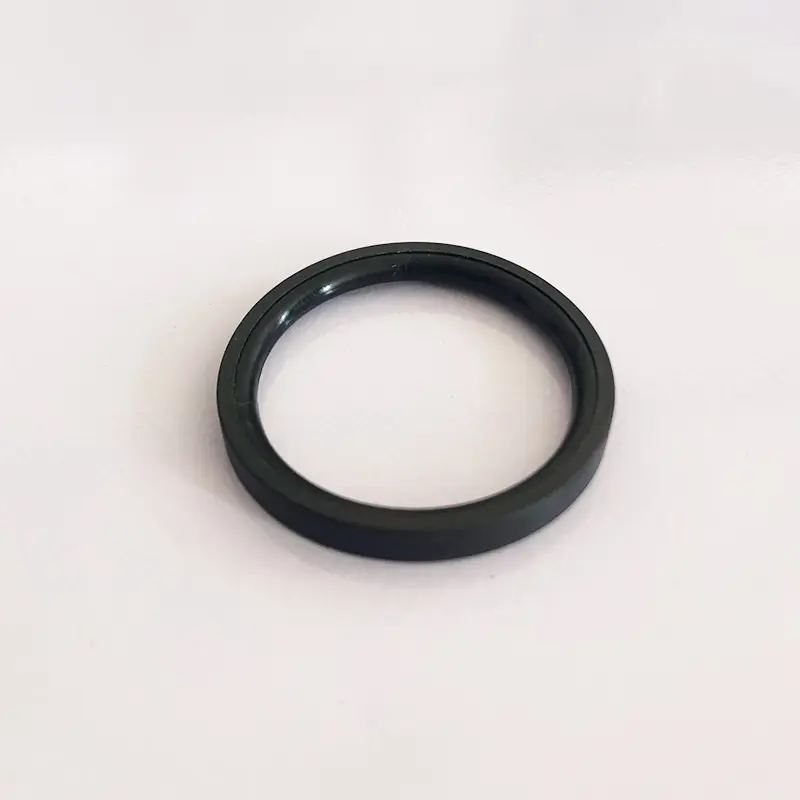

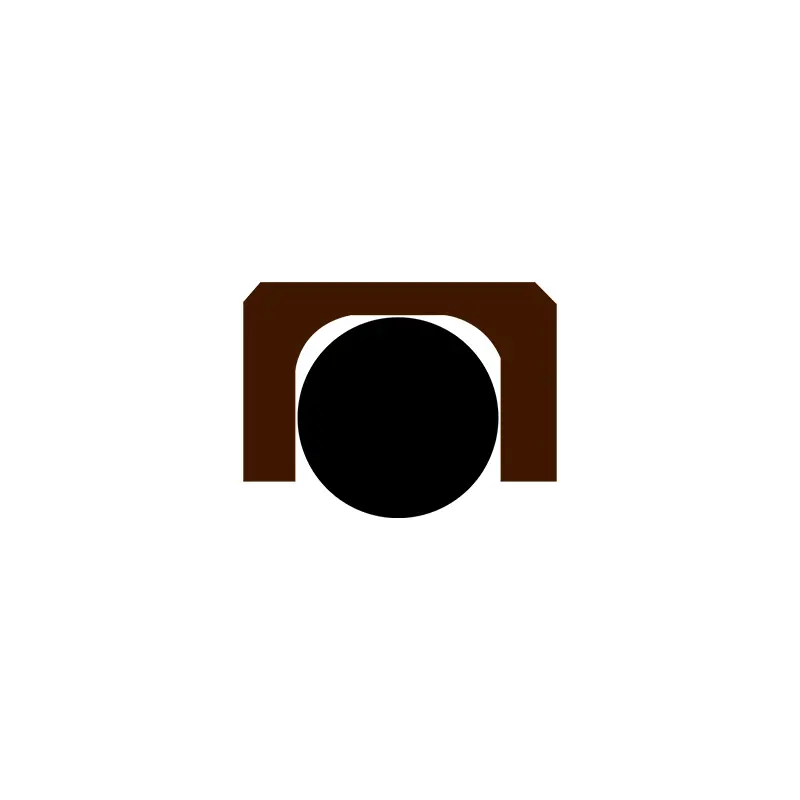

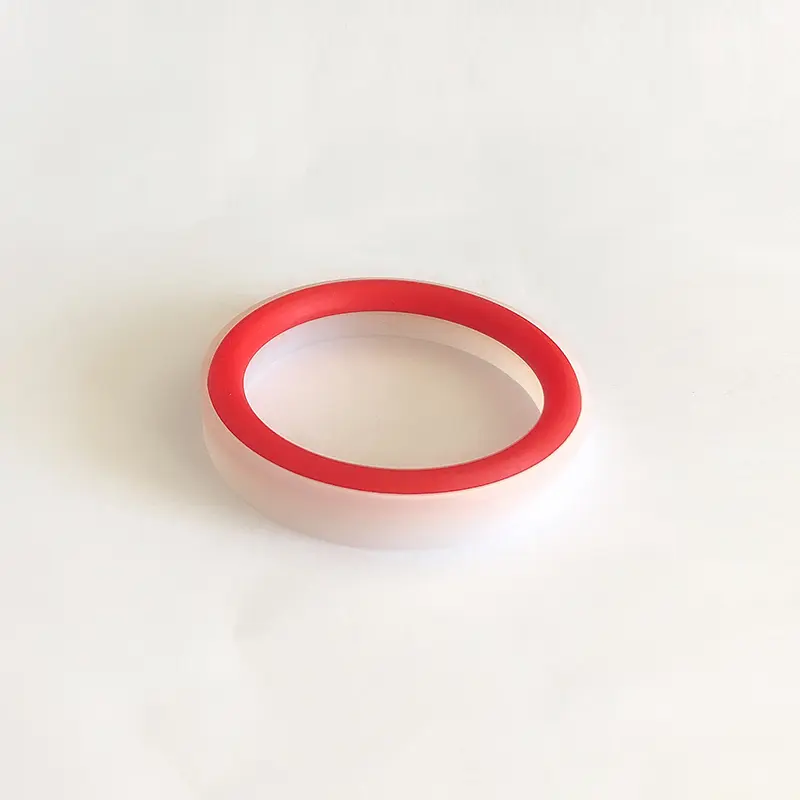

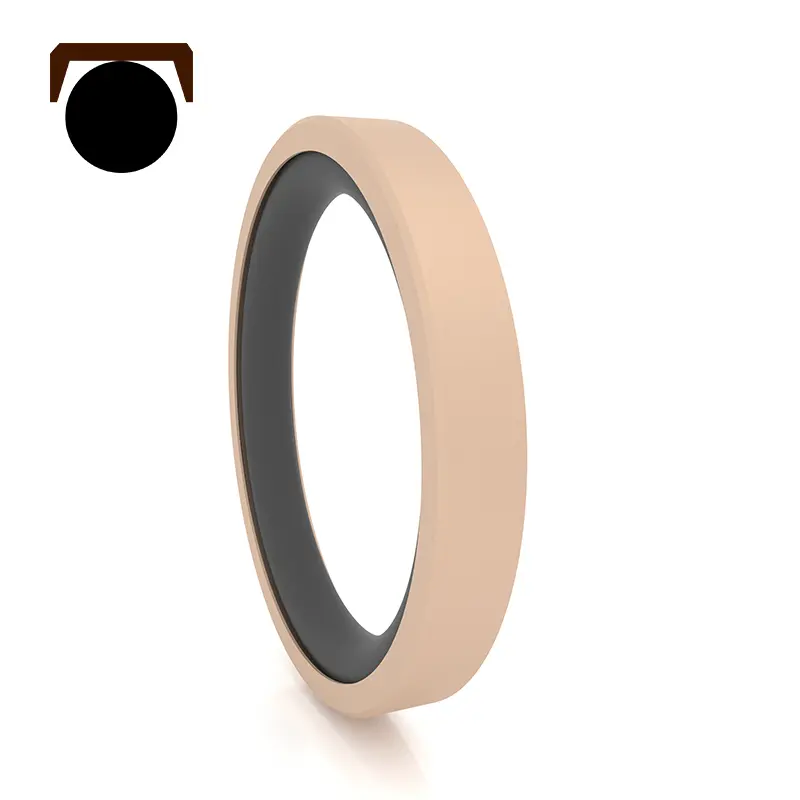

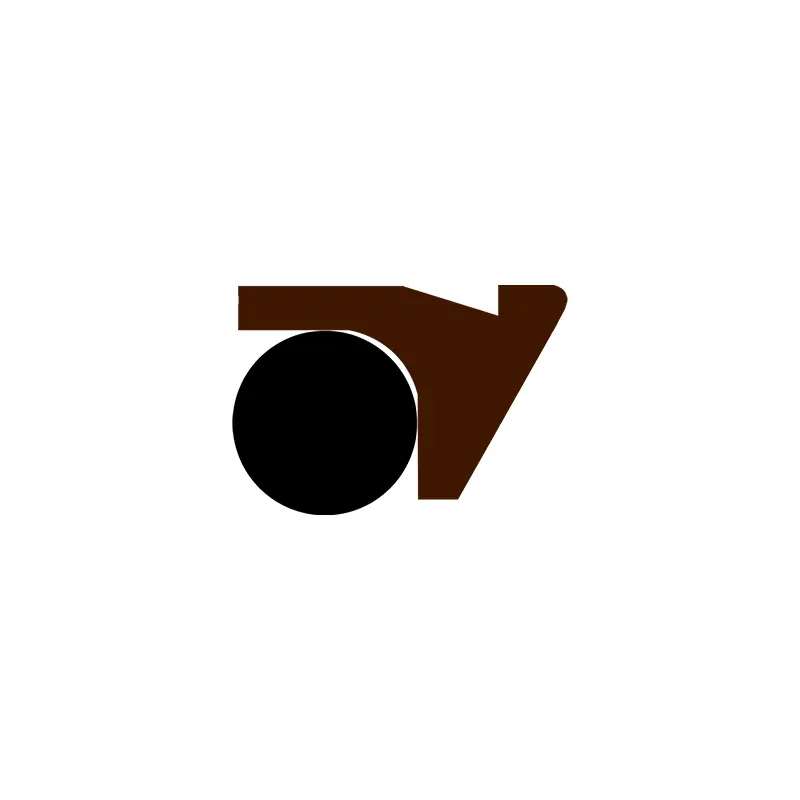

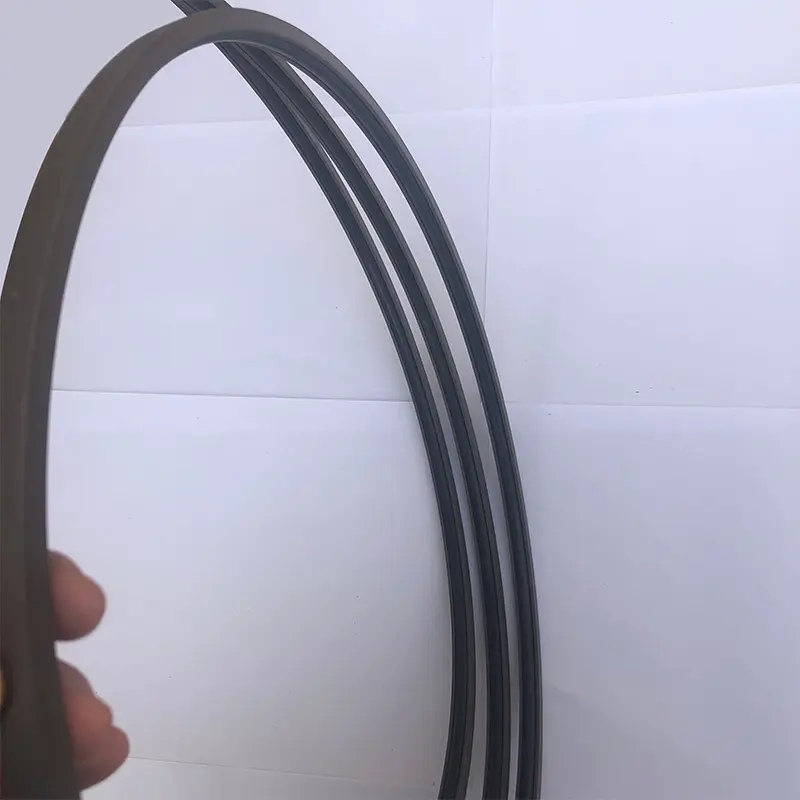

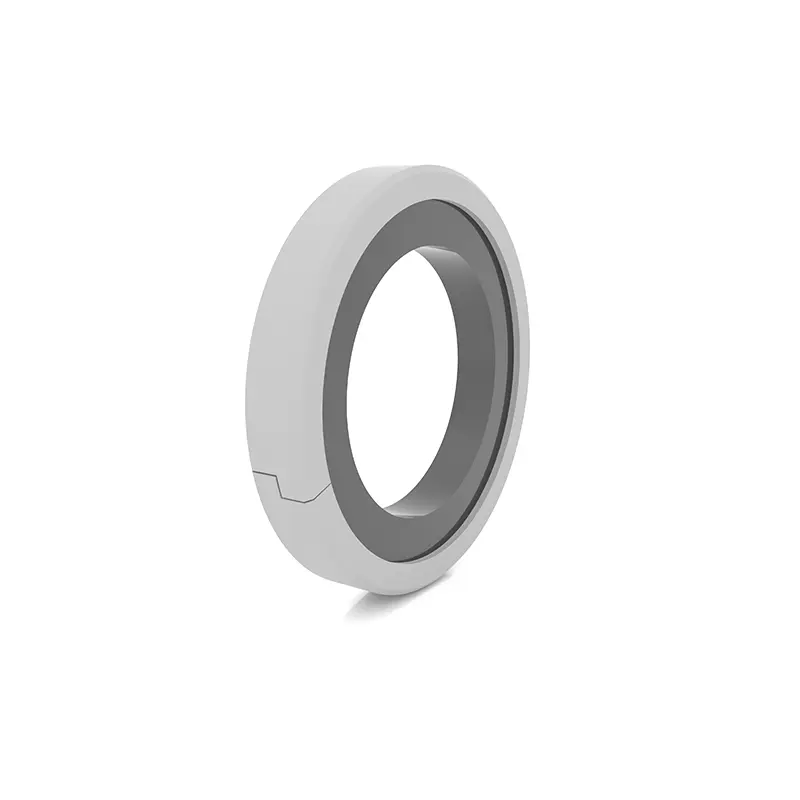

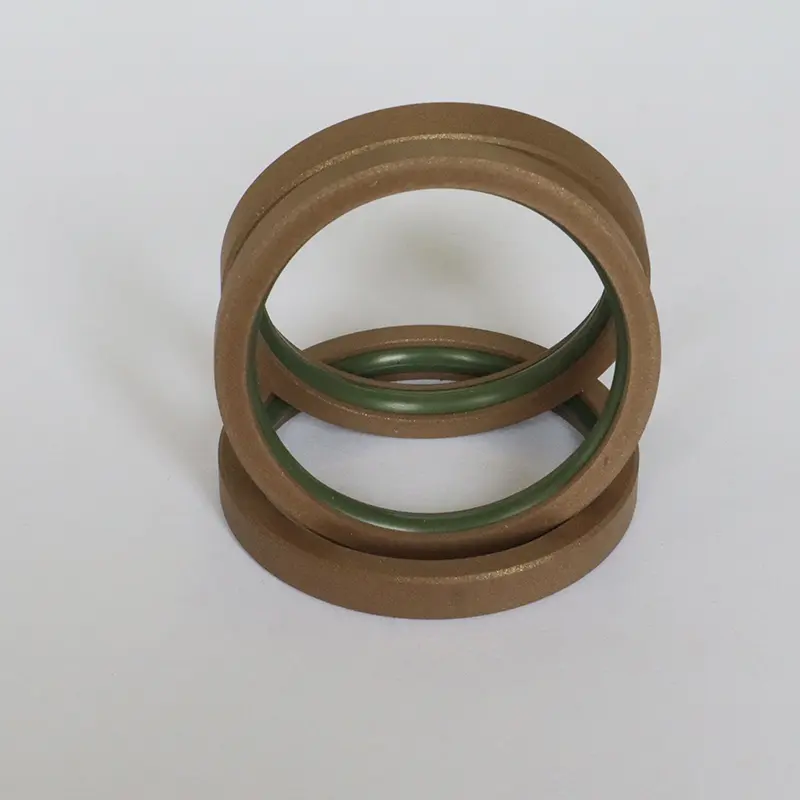

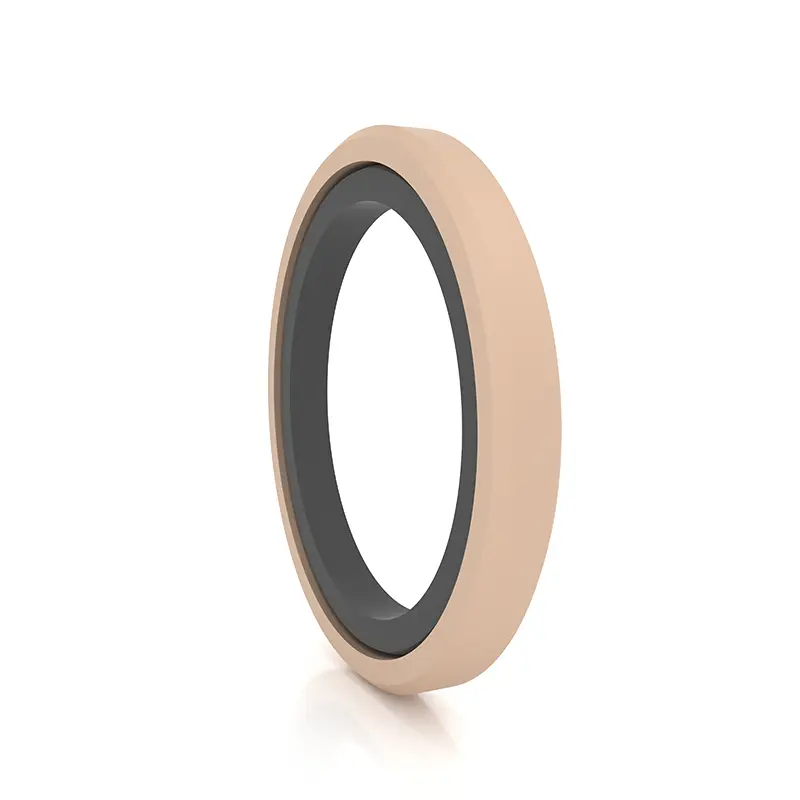

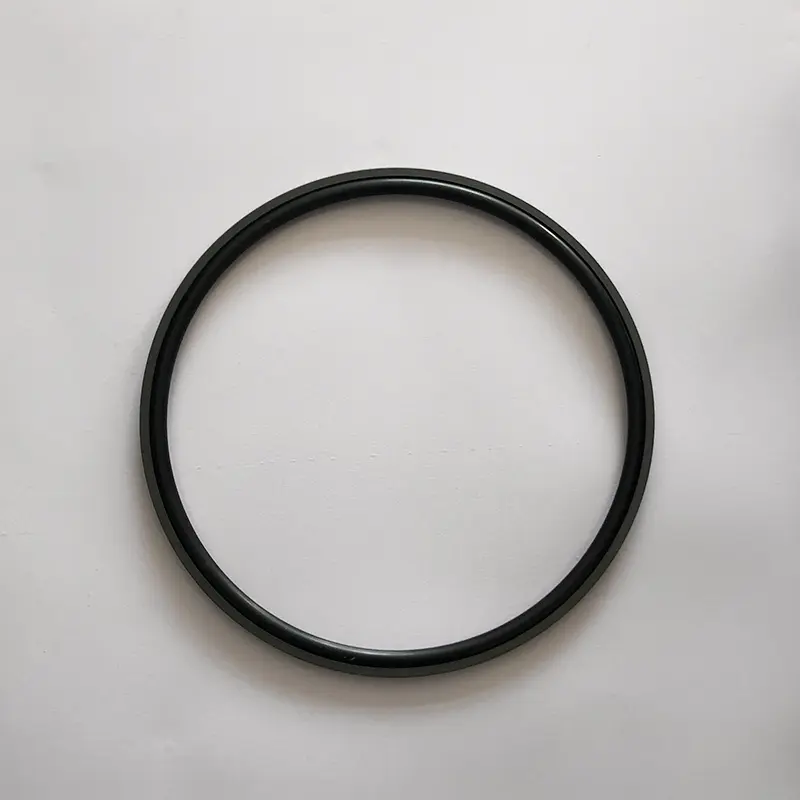

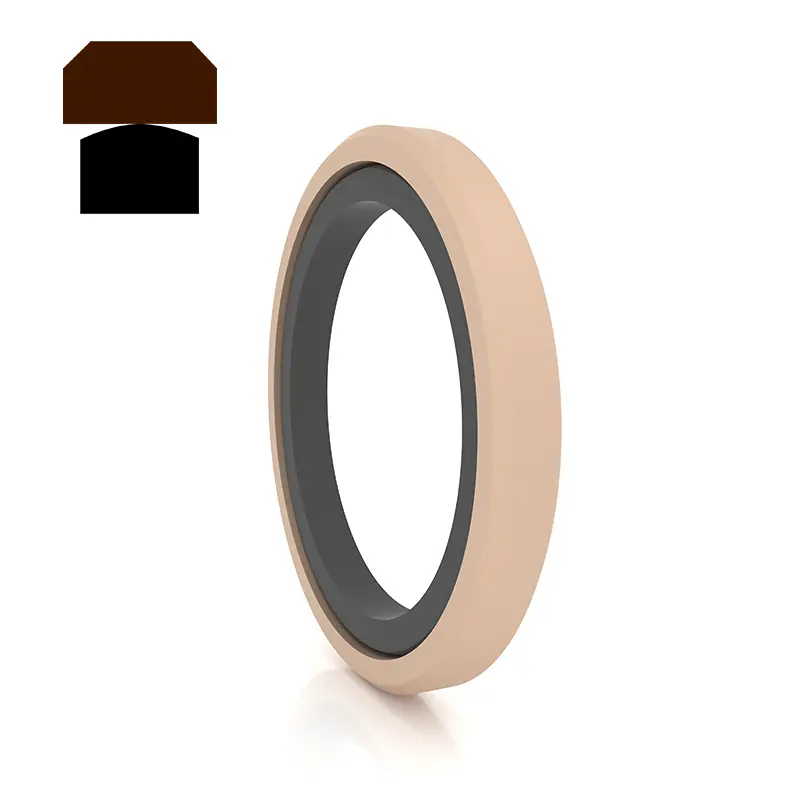

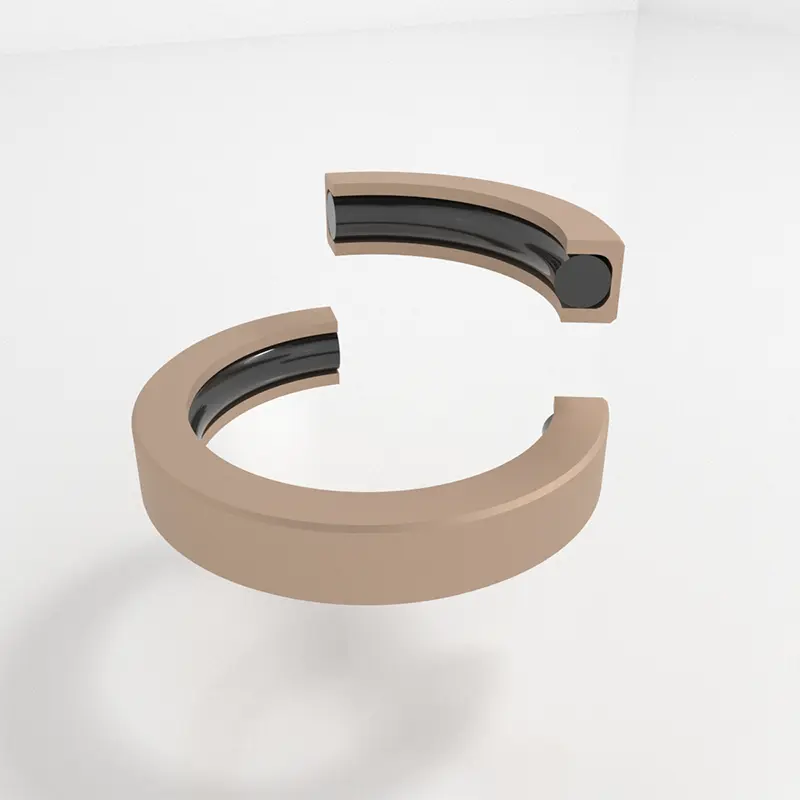

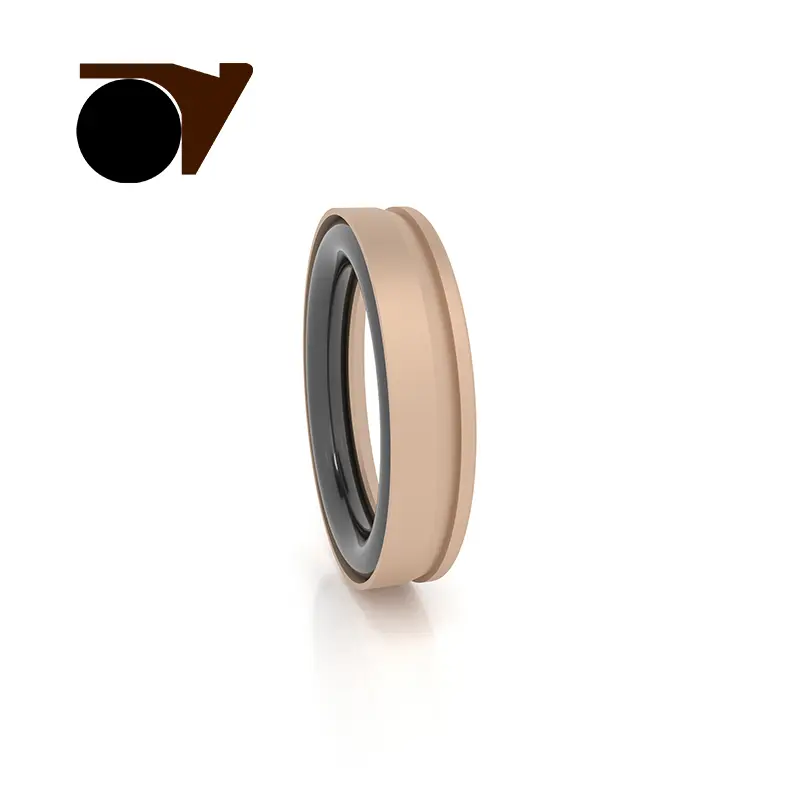

पिस्टन होलसाठी उच्च दाब सील उत्कृष्ट आहेत, ज्यात पीटीएफई किंवा विशेष संमिश्र सामग्री विशेष-आकाराच्या सीलिंग रिंग्ज आणि उच्च लवचिक ओ-आकाराच्या रबर रिंग्ज आहेत. मॅचिंग ओ-रिंग्जनुसार, ते आरसी 58-आरसी 64 मालिका (जीबी 1235 मध्ये रुपांतरित) मध्ये विभागले गेले आहेत, जे हायड्रॉलिक रीप्रोकेटिंग मोशन वन-वे सीलिंगसाठी विशेषतः वापरले जातात.
पीटीएफई मटेरियलमध्ये मजबूत रासायनिक स्थिरता, acid सिड आणि अल्कली गंज प्रतिरोध आहे आणि जटिल रासायनिक वातावरणात रुपांतर होते. सीलिंग रिंग आणि रबर रिंग उत्कृष्ट सीलिंग प्रभाव प्राप्त करण्यासाठी एकत्र काम करते.
सागरी अभियांत्रिकीमध्ये, पिस्टन होलसाठी उच्च दाब सील डीप-सी डिटेक्टरच्या हायड्रॉलिक सिस्टमला मुख्य संरक्षण प्रदान करू शकतात. खोल समुद्राच्या पाण्याचे दाब जास्त आहे आणि समुद्री पाणी अत्यंत संक्षारक आहे. उत्पादनासाठी उच्च दाब प्रतिरोध आणि गंज प्रतिकार प्रदान करण्यासाठी भौतिक फायदा ही एक आवश्यकता आहे.
जड मशीनरी मॅन्युफॅक्चरिंगमध्ये, मोठ्या क्रेन हायड्रॉलिक टेलीस्कोपिक शस्त्रांना खूप फायदा होतो. बांधकाम साइट जटिल आहे, दुर्बिणीसंबंधी शस्त्रे वारंवार फिरतात आणि दबाव बदलतो. पीटीएफई मटेरियल वेअर-रेझिस्टंट आहे, पातळ ओठांच्या डिझाइनसह, पोशाखांसाठी रिअल-टाइम नुकसान भरपाई, घट्ट सीलिंग आणि अपयश कमी होणार्‍या जोखमीसह.
नवीन उर्जा वाहनांच्या क्षेत्रात, पिस्टन होलसाठी उच्च दाब सील देखील गंभीर आहेत. ईपीएस हायड्रॉलिक घटकांमध्ये, सामग्री स्थिर आहे आणि हायड्रॉलिक तेलाच्या धूप आणि तापमानातील बदलांच्या तोंडावर अचूकपणे सील करू शकते; ब्रेक सिस्टममध्ये, उच्च-दाब प्रभाव आणि ब्रेक फ्लुइड गंजसाठी, विशेष रचना आणि ऑप्टिमाइझ जाडी सीलिंग रिंग कडकपणे गळतीस प्रतिबंधित करते आणि सुरक्षितता सुनिश्चित करते.
आम्ही तयार केलेल्या पिस्टन होलसाठी उच्च-दाब सीलमध्ये चांगले नुकसान भरपाई आणि उत्कृष्ट सीलिंगसह पातळ ओठ डिझाइनसह काही मॉडेल आहेत. ते पाण्याचे दाब आणि कमी-व्हिस्कोसिटी मीडियासाठी चांगले अनुकूलित आहेत. विशेष रचना उच्च दाबास प्रतिरोधक आहे आणि त्यात उत्कृष्ट सामग्रीची गुणवत्ता आहे. कार्यक्षम सीलिंग उघडण्यासाठी ही सर्वोत्तम निवड आहे.
उत्पादन वैशिष्ट्ये:
1. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण, रेंगाळलेले नाही;
2. दीर्घ आयुष्य, तेल-मुक्त वंगण सीलसाठी वापरले जाऊ शकते;
3. उच्च दाब, अल्ट्रा-हाय प्रेशर, पाणी आणि इतर कमी व्हिस्कोसिटी मीडियाच्या सीलिंगसाठी वापरले जाऊ शकते;
4. पाण्याचे सीलिंग आणि इतर कमी व्हिस्कोसिटी मीडियासाठी वापरले जाऊ शकते
साहित्य निवड

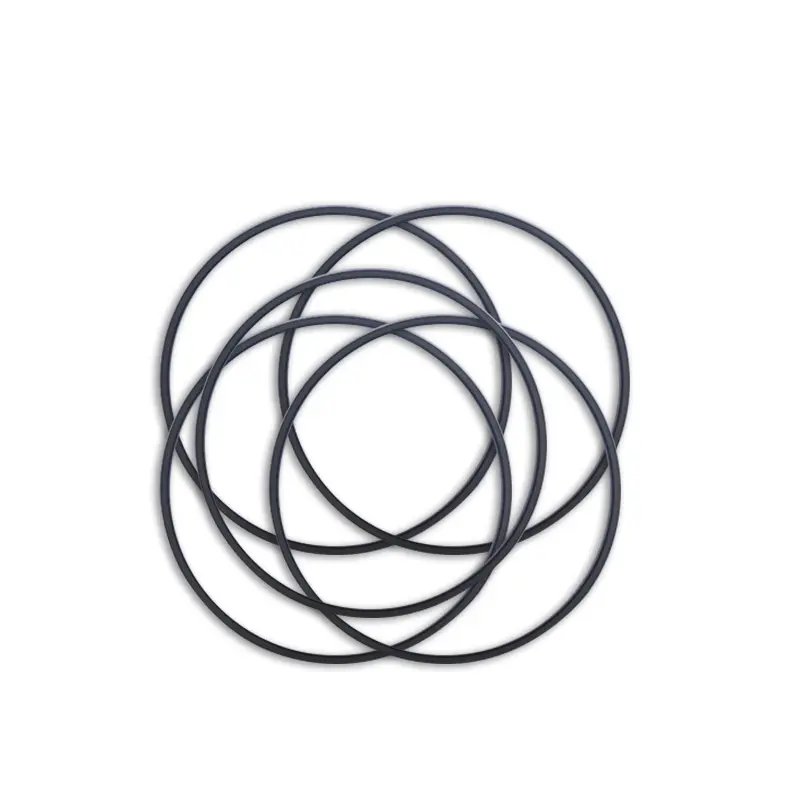

1. ओ-रिंग्जसाठी साहित्य अशी आहे: आर 01 नायट्रिल रबर (एनबीआर), आर ०२ फ्लोरोरुबर (एफकेएम) इ.
2. सीलिंग रिंग मटेरियल: स्टँडर्ड मटेरियल पीटीएफई 3, इतर पर्यायी सामग्री पीटीएफई 1, पीटीएफई 2, पीटीएफई 4, कंपोझिट थर्माप्लास्टिक सामग्री.
| पिस्टन छिद्रांसाठी उच्च दाब सीलच्या लागू असलेल्या कामकाजाची परिस्थिती (मर्यादा मूल्ये एकाच वेळी दिसू नयेत) | |||||
| प्रोफाइल | मॉडेल | दबाव (एमपीए) |
तापमान (℃) | वेग (मी/से) | मीडिया |
 |
आरसी 51/आरसी 52 | ≤70 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), गॅस, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 53/आरसी 54 | ≤100 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), गॅस, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 55 | ≤200 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), पाणी, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 56/आरसी 57 | ≤100 | 35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), गॅस, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 58/आरसी 59 | ≤200 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), पाणी, इ. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 60 | ≤260 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), पाणी, इ. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 61 | ≤60 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), पाणी, इ. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 61-बी | ≤60 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), पाणी, इ. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 62 | ≤60 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), पाणी, इ. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 63/एसपीजीसी | ≤20 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), गॅस, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 64 | ≤20 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), गॅस, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
ठीक आहे | ≤50 | -35 ~+110 (ओ-रिंग एनबीआर जुळत आहे) | ≤1 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), इ. |
ऑर्डर उदाहरणः
ऑर्डर मॉडेल आरसी 51-80 एक्स 70 एक्स 7.6-पीटीएफई 3-आर 01
मॉडेल-सिलेंडर व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी पीटीएफई 3-सुधारित पीटीएफई मटेरियल कोड आर 01 ओ-रिंग मटेरियल कोड
ऑर्डर मॉडेल आरसी 53-80 एक्स 69.6x9.8-पीटीएफई 3-आर 01
मॉडेल-सिलेंडर व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी पीटीएफई 3-सुधारित पीटीएफई मटेरियल कोड आर 01- ओ-रिंग मटेरियल कोड
ऑर्डर मॉडेल आरसी 55-80 एक्स 69.4 एक्स 10.6-पीटीएफई 3-आर 01
मॉडेल-सिलेंडर व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी पीटीएफई 3-सुधारित पीटीएफई मटेरियल कोड आर 01- ओ-रिंग मटेरियल कोड
ऑर्डर मॉडेल आरसी 56-80 एक्स 70 एक्स 9.2-पीटीएफई 3-आर 01
मॉडेल-सिलेंडर व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी पीटीएफई 3-सुधारित पीटीएफई मटेरियल कोड आर 01- ओ-रिंग मटेरियल कोड
ऑर्डर मॉडेल ओके -80 एक्स 59 एक्स 8 सिलेंडर व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी
वैशिष्ट्ये

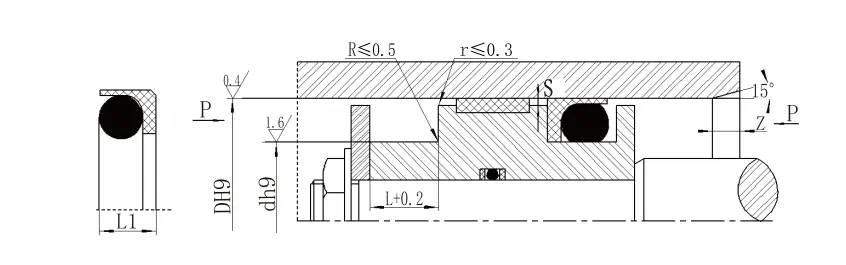

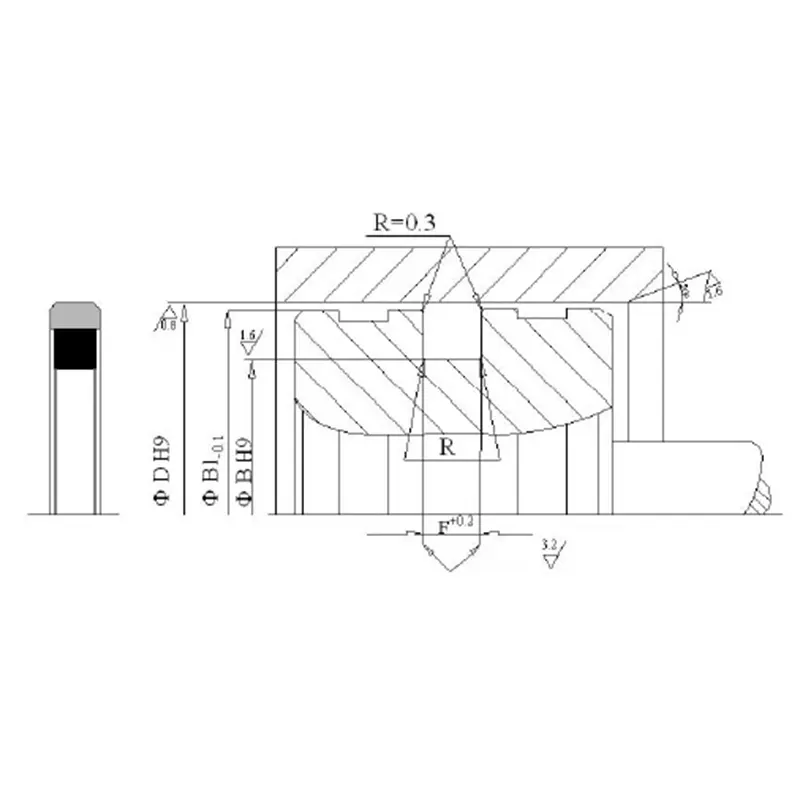

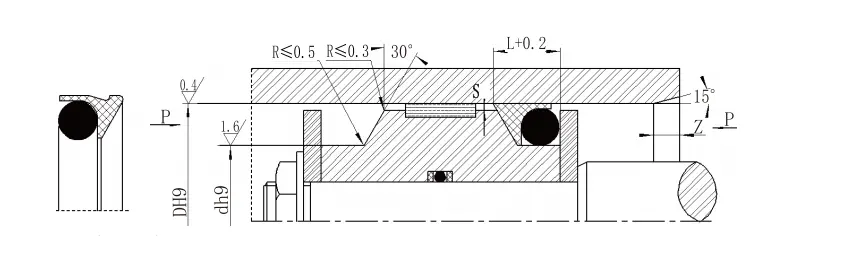

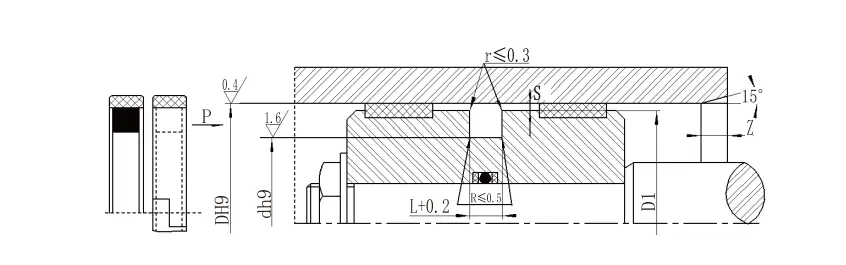

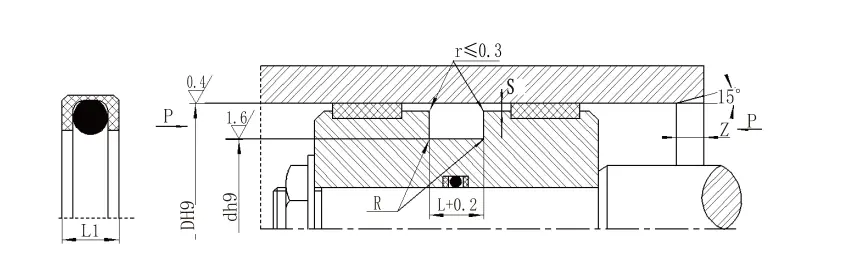

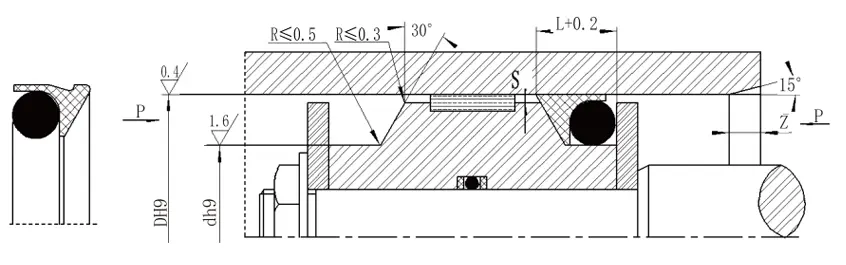

आरसी 51 स्पेसिफिकेशन पॅरामीटर टेबल (पॅरामीटर श्रेणीतील कोणतीही वैशिष्ट्ये उपलब्ध आहेत)| मानक प्रकार dh9 आरसी 51 |
लाइट लोड dh9 आरसी 51-क्यू |
भारी भार dh9 आरसी 51-झेड |
खोबणी व्यास डी एच 9 |
खोबणीची रुंदी L+0.2 |
सील उंची एल 1 | रेडियल क्लीयरन्स एसकमाल | चाम्फर Zमि |
ओ-रिंग वायर व्यास d0 |
|
| <20 एमपीए | <40 एमपीए | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | डी -3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | डी -5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | डी -6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | डी -10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | डी -13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | डी -15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | डी -17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | डी -21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| टीपः 1. लाइट लोड मालिका वापरुन बंद ग्रूव्ह> 30 मिमी मध्ये स्थापित करणे सोपे आहे. | |||||||||
| 2. कृपया बंद खोबणी स्थापनेसाठी आमच्या कंपनीचा सल्ला घ्या. | |||||||||
| 3. प्रेशरसाठी> 40 एमपीएसाठी, सीलचे मूळ क्षेत्र एच 8/एफ 8 फिट टॉलरन्स वापरते. | |||||||||
| आरसी 52 (ओ-रिंग जीबी 1235 मॅचिंग) वैशिष्ट्ये (पॅरामीटर श्रेणीतील कोणतीही वैशिष्ट्ये उपलब्ध आहेत) | ||||||
| छिद्र श्रेणी डी एच 9 |
खोबणी व्यास डी एच 9 |
खोबणीची रुंदी L+0.2 |
सील उंची L1 |
रेडियल क्लीयरन्स Sकमाल |
चाम्फर Zमि |
ओ-रिंग वायर व्यास d0 |
| 12 ~ 55 | डी -6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | डी -10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | डी -15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| ऑर्डर करणे उदाहरण आरसी 52—80 एक्स 69.2 एक्स 8.2-पीटीएफई 3-आर 01 | ||||||
| मॉडेल-सिलेंडर व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी पीटीएफई 3- सुधारित पीटीएफई मटेरियल कोड आर 01- ओ-रिंग मटेरियल कोड | ||||||
| आरसी 53 वैशिष्ट्ये (पॅरामीटर श्रेणीतील कोणतीही वैशिष्ट्ये उपलब्ध आहेत) | ||||||
| छिद्र श्रेणी डी एच 9 |
खोबणी व्यास डी एच 9 |
खोबणीची रुंदी L+0.2 |
रेडियल क्लीयरन्स स्मॅक्स | चाम्फर Zमि |
ओ-रिंग वायर व्यास dO |
|
| <40 एमपीए | <60 एमपीए | |||||
| 13 ~ 24 | डी -5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | डी -7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | डी -10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | डी -13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| आरसी 54 वैशिष्ट्ये (ओ-रिंग जीबी 1235 जुळत आहेत) (पॅरामीटर श्रेणीतील कोणतीही वैशिष्ट्ये उपलब्ध आहेत) | ||||||
| छिद्र श्रेणी डी एच 9 | खोबणी व्यास डी एच 9 | खोबणीची रुंदी एल+0.2 | रेडियल क्लीयरन्स स्मॅक्स | चाम्फर झेडमि | ओ-रिंग वायर व्यास डीO | |
| <40 एमपीए | <60 एमपीए | |||||
| 12 ~ 49 | डी -7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | डी -11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | डी -16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| टीपः दबाव> 60 एमपीएसाठी, सील रूट क्षेत्र एच 8/एफ 8 फिट टॉलरन्स आणि अल्ट्रा-हाय प्रेशर सील स्मॅक्स <0.05 वापरते. | ||||||
| छिद्र श्रेणी डी एच 9 | खोबणी व्यास डी एच 9 | खोबणीची रुंदी एल+0.2 | रेडियल क्लीयरन्स स्मॅक्स | चाम्फर झेडमि | ओ-रिंग वायर व्यास डीO | |
| <40 एमपीए | <60 एमपीए | |||||
| 12 ~ 49 | डी -7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | डी -10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | डी -14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| टीपः दबाव> 60 एमपीएसाठी, सील रूट क्षेत्र एच 8/एफ 8 फिट टॉलरन्स आणि अल्ट्रा-हाय प्रेशर सील स्मॅक्स <0.05 वापरते. | ||||||
| आरसी 56 वैशिष्ट्ये (पॅरामीटर श्रेणीतील कोणतीही वैशिष्ट्ये उपलब्ध आहेत) | ||||||||||
| मानक प्रकार dh9 आरसी 56 |
लाइट लोड dh9 आरसी 56-क्यू |
भारी भार dh9 आरसी 56-झेड |
खोबणी व्यास डी एच 9 |
खोबणीची रुंदी L+0.2 |
सील उंची एल 1 | गोलाकार कोप Rकमाल |
रेडियल क्लीयरन्स एसकमाल | चाम्फर Zमि |
ओ-रिंग वायर व्यास डीO | |
| <20 एमपीए | <40 एमपीए | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | डी -3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | डी -5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | डी -6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | डी -10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | डी -13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | डी -16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | डी -18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | डी -22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| टीपः १. दाबांसाठी> 60 एमपीएसाठी, सील रूट क्षेत्र एच 8/एफ 8 जुळणारे सहिष्णुता आणि अल्ट्रा-हाय प्रेशर सील स्मॅक्स <0.05 वापरते. 2. सिलेंडर व्यासासाठी> 30 मिमी, ते बंद खोबणीत स्थापित केले जाऊ शकते. कृपया आमच्या कंपनीचा सल्ला घ्या. | ||||||||||
| आरसी 57 वैशिष्ट्ये (ओ-रिंग जीबी 1235 जुळत आहेत) (पॅरामीटर श्रेणीतील कोणतीही वैशिष्ट्ये उपलब्ध आहेत) | ||||||||
| छिद्र श्रेणी डी एच 9 | खोबणी व्यास डी एच 9 | खोबणीची रुंदी एल+0.2 | सील उंची L1 | गोल कोप Rकमाल | रेडियल क्लीयरन्स एसकमाल | चाम्फर झेडमि | ओ-रिंग वायर व्यास डीO | |
| <20 एमपीए | <40 एमपीए | |||||||
| 8 ~ 27 | डी -4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | डी -6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | डी -10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | डी -16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| ऑर्डर करणे उदाहरण आरसी 57—80 एक्स 69.2 एक्स 9.8-पीटीएफई 3-आर 01 | ||||||||
| मॉडेल-सिलेंडर व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी पीटीएफई 3, आर 01 मटेरियल कोड | ||||||||
