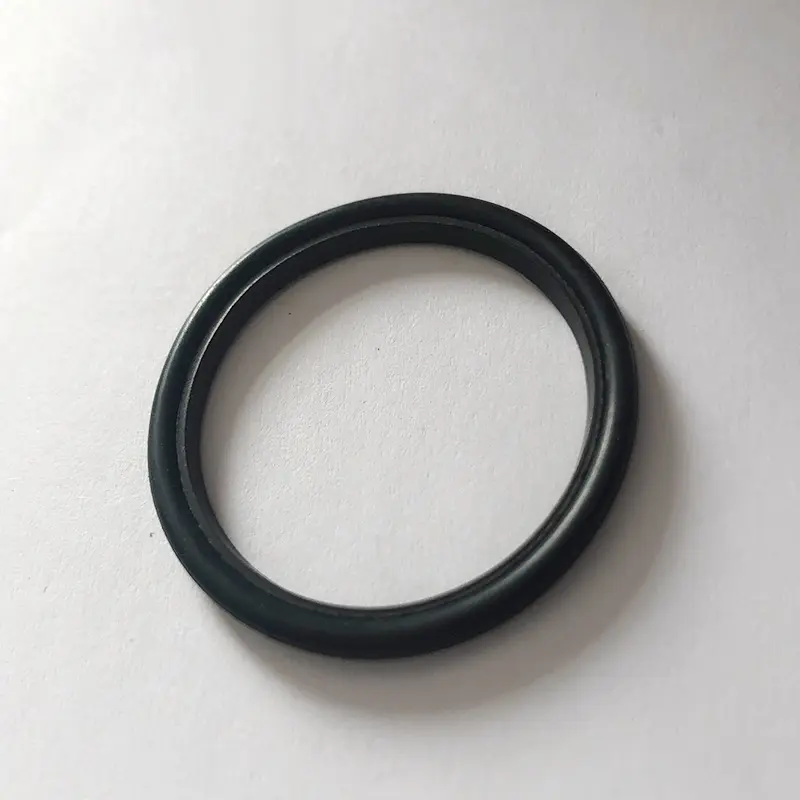

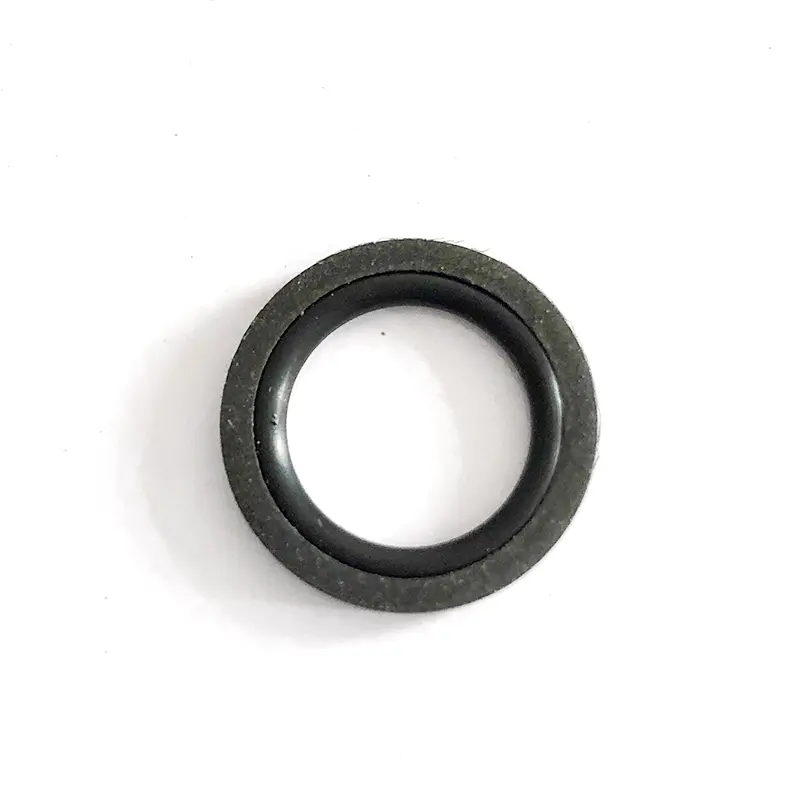

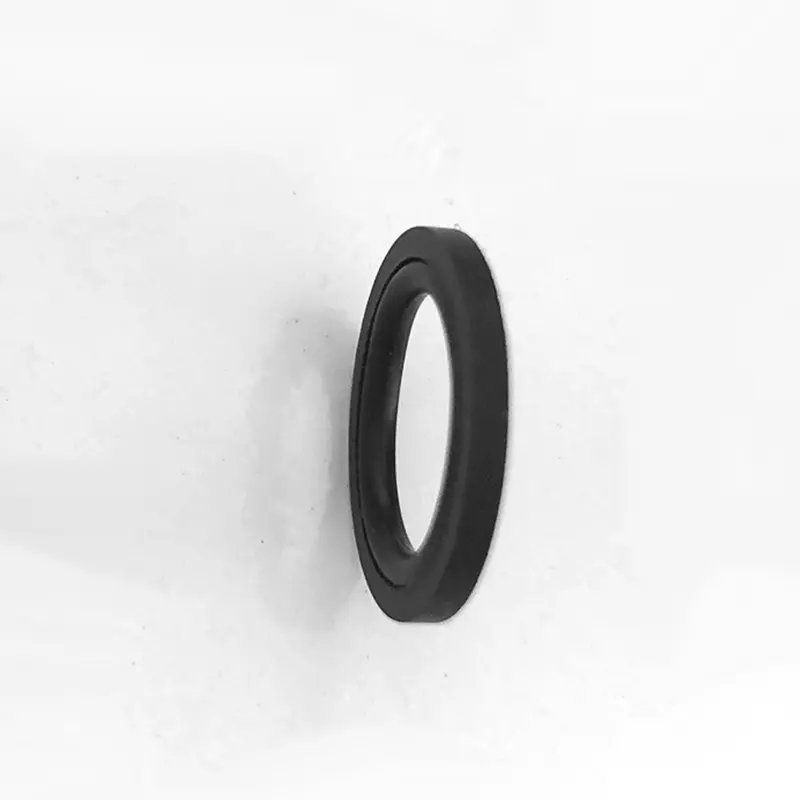

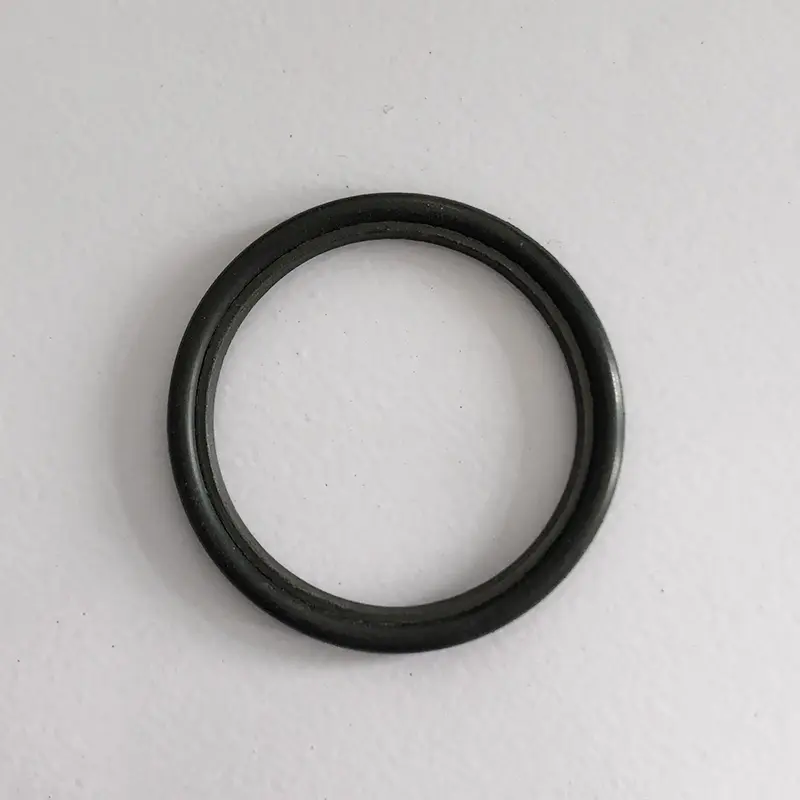

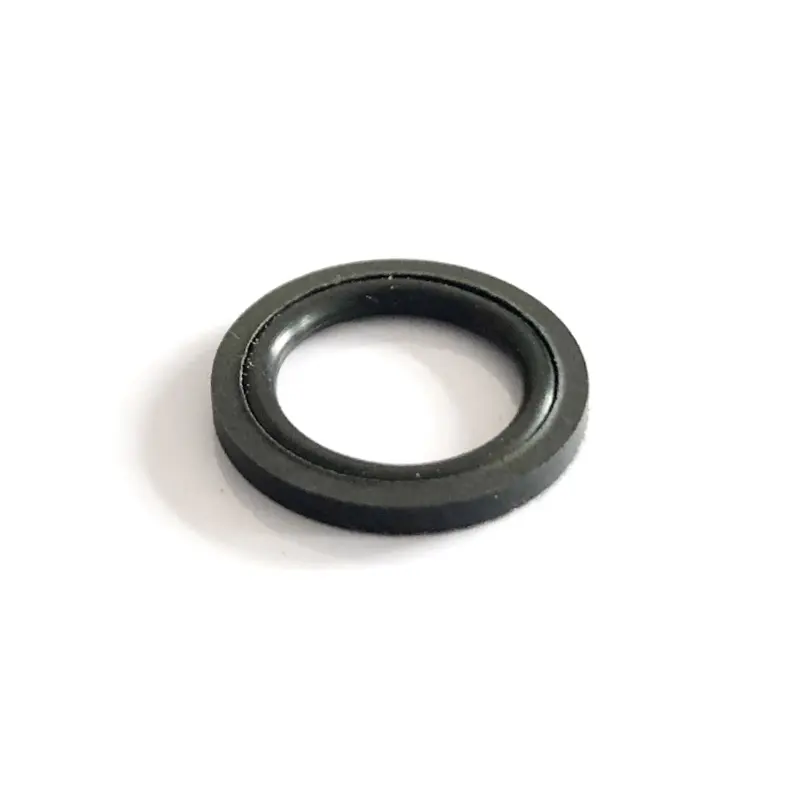

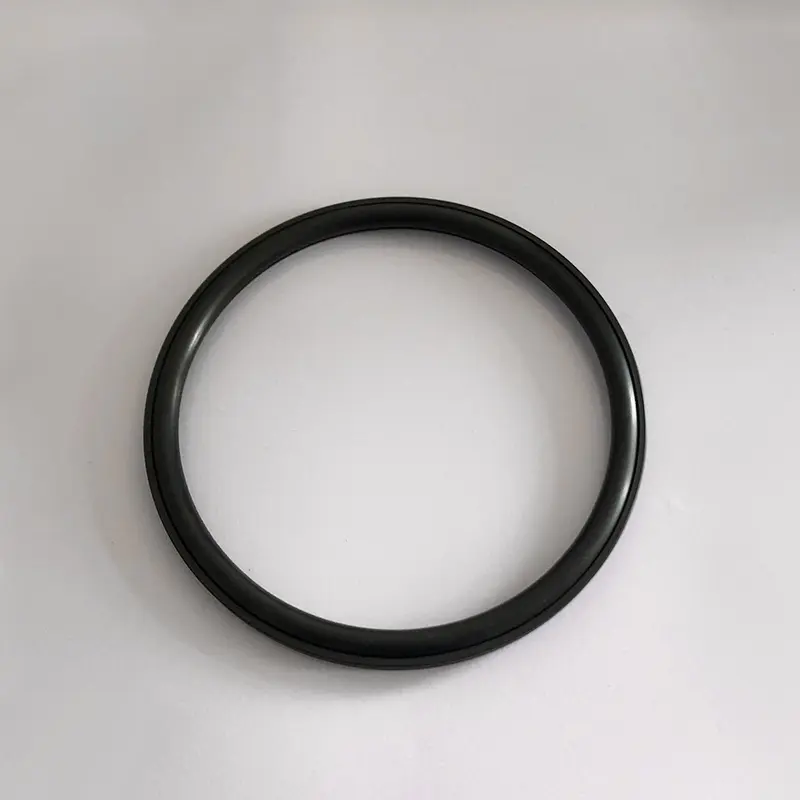

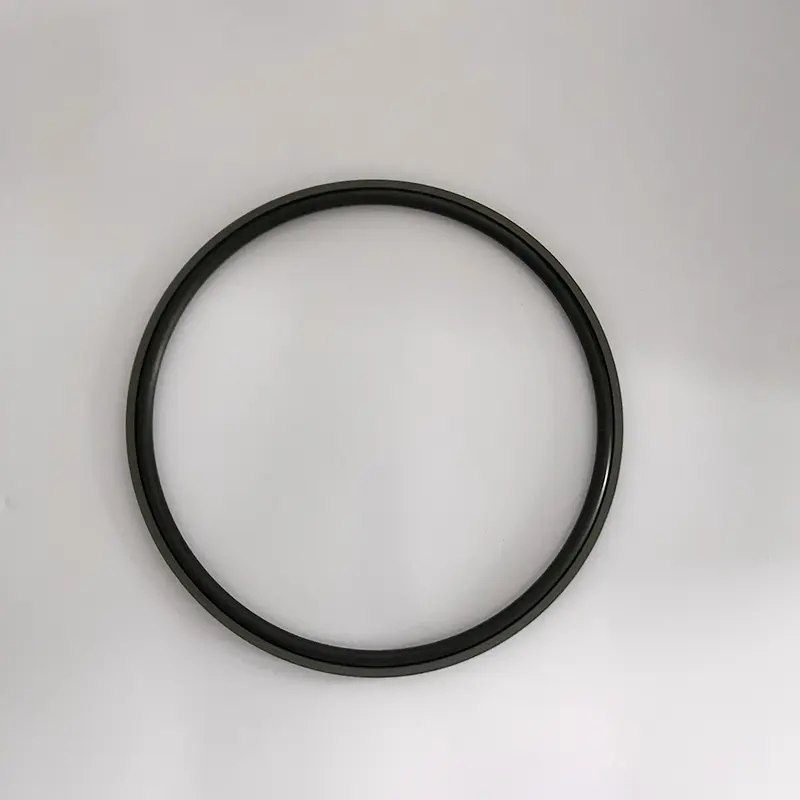

आमचे रुईचेन सील हाय प्रेशर एंड फ्लेंज सील चांगले उत्पादनांची कार्यक्षमता प्रदान करण्यासाठी नाविन्यपूर्ण डिझाइनचा अवलंब करतात. कोर भरलेले किंवा सुधारित पीटीएफई मटेरियल स्पेशल-आकाराचे सीलिंग रिंग आणि ओ-आकाराचे (रबर) रिंगचे संयोजन आहे, जे अक्षीय (एंड), फ्लॅंज वन-वे स्टॅटिक (प्रेशर) सीलिंग आणि वॉटर प्रेशर सीलिंग गरजा योग्य आहे.
हाय प्रेशर एंड फ्लेंज सीलचे महत्त्वपूर्ण फायदे, दीर्घ आयुष्य, देखभाल खर्च कमी करणे, मीडिया गळती रोखण्यासाठी उत्कृष्ट सीलिंग, उच्च कामकाजाची परिस्थिती पूर्ण करण्यासाठी उच्च दाब आणि अल्ट्रा-उच्च दाब प्रतिकार आणि सुलभ स्थापनेसाठी उत्कृष्ट रचना.
वेगवेगळ्या कामकाजाच्या परिस्थितीनुसार, आम्ही आपल्यासाठी निवडण्यासाठी उपविभाजित मॉडेल तयार केले आहेत: आरसी 2871 मालिका (राइट-एंगल सीलिंग रिंग आणि ओ-आकाराच्या रबर रिंग) वेगवेगळ्या प्रेशर परिस्थितींचा सामना करण्यासाठी ए आणि बी प्रकारात विभागले गेले आहे; आरसी 2872 मालिका (सी-आकाराच्या सीलिंग रिंग आणि ओ-आकाराच्या रबर रिंग) स्थिर प्रेशर सीलिंगसाठी योग्य आहे; आरसी 2873 (प्रबलित राइट-एंगल सीलिंग रिंग आणि ओ-आकाराच्या रबर रिंग) अल्ट्रा-हाय प्रेशर स्टॅटिक सीलिंगमध्ये माहिर आहे; आरसी 2874 (वाय-आकाराचे सीलिंग रिंग आणि ओ-आकाराचे रबर रिंग) अल्ट्रा-हाय प्रेशर सीलिंगची स्थिरता सुनिश्चित करते; आरसी 2875 मालिका (पाय-आकाराच्या सीलिंग रिंग आणि ओ-आकाराच्या रबर रिंग) विविध स्थिर सीलिंग गरजा भागविण्यासाठी ए आणि बी प्रकारात विभागली गेली आहे.
ओ-रिंगसह सुधारित पाय-आकाराच्या सीलिंग रिंगसारख्या काही विशेष जोड्या हायलाइट्सने परिपूर्ण आहेत, जे उच्च दाबांवर अधिक चांगले सीलिंग मिळविण्यासाठी पूर्व-कॉम्प्रेशन आणि फ्लॅंज स्ट्रक्चरचा वापर करतात आणि उच्च आणि अल्ट्रा-हाय प्रेशरचा प्रतिकार करतात; सी-आकाराच्या आणि प्रबलित राइट-एंगल सीलिंग रिंग्ज आणि ओ-रिंग्जच्या संयोजनासाठी हेच आहे, सर्व दिशानिर्देशांमध्ये हाय-प्रेशर एंड (फ्लेंज) सीलिंग समस्येचे विश्वसनीय समाधान प्रदान करते.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:

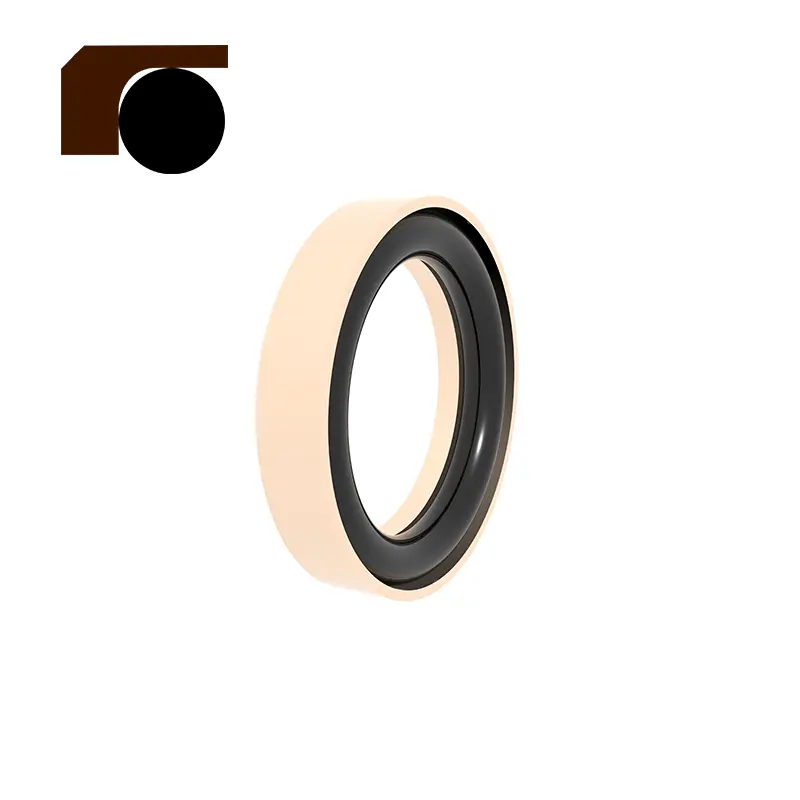

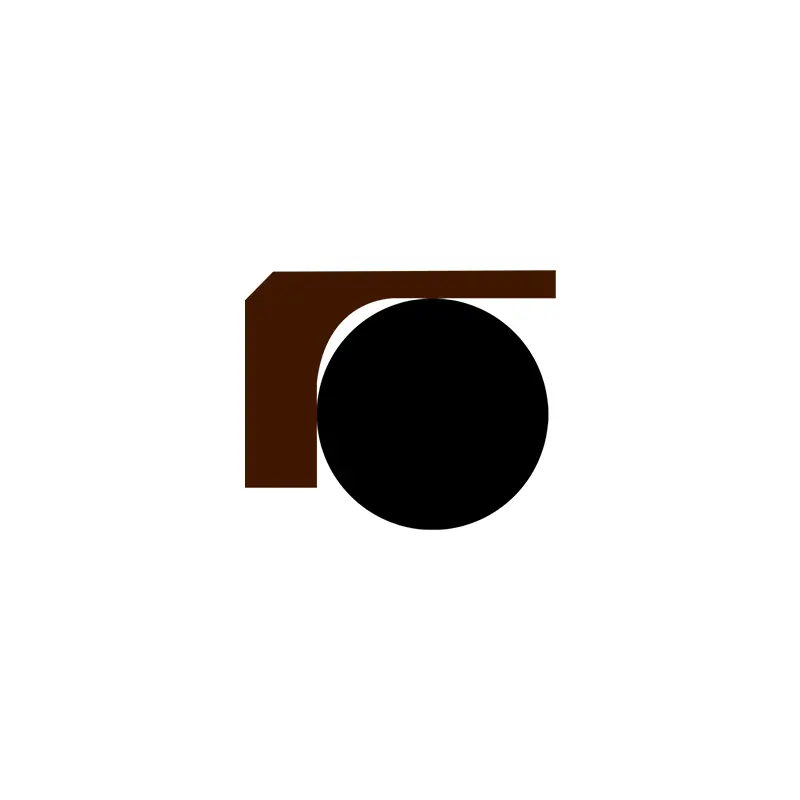

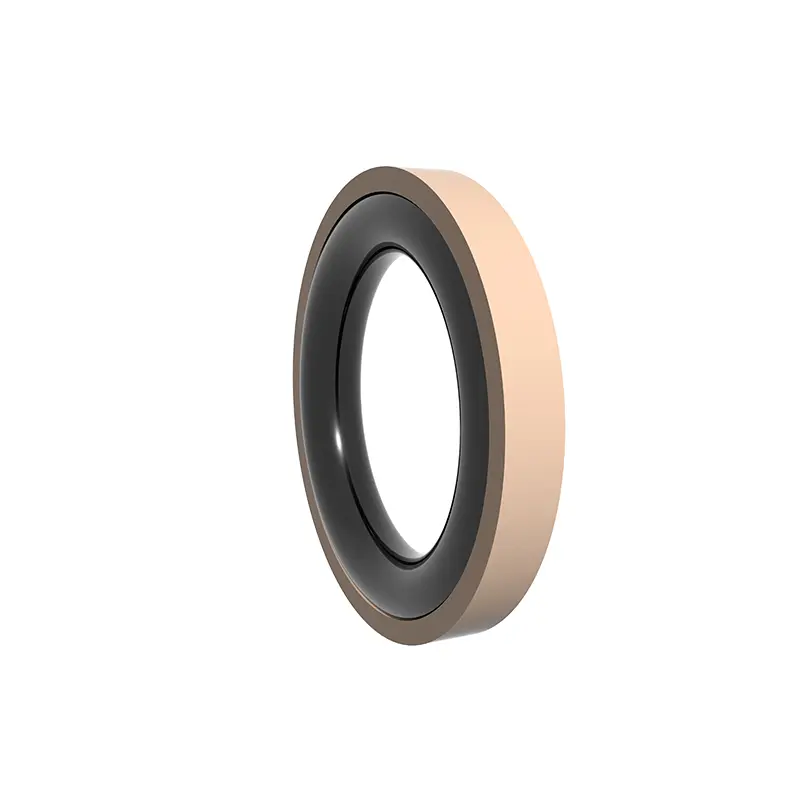

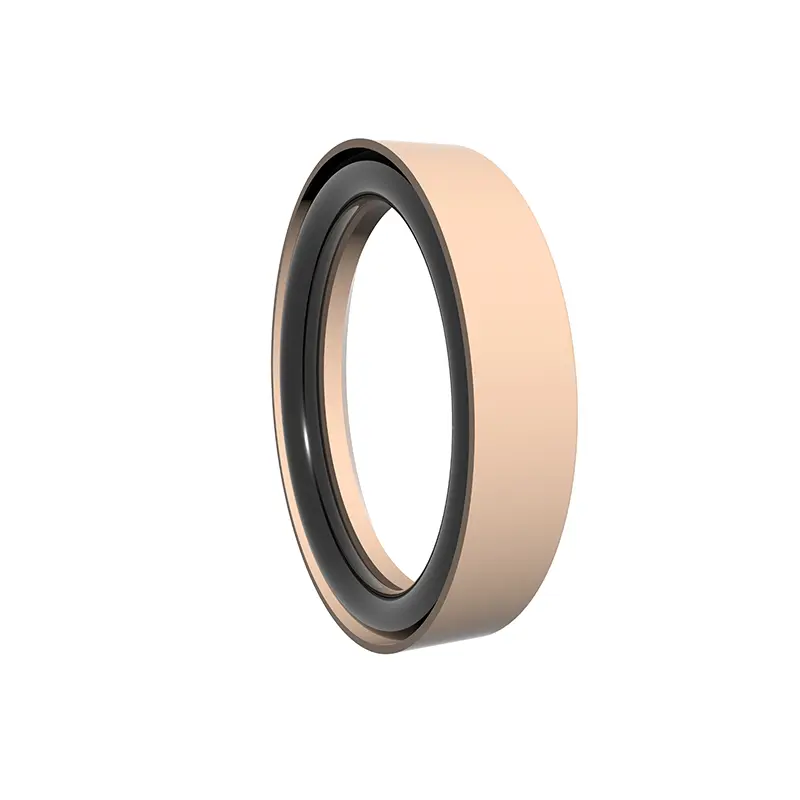

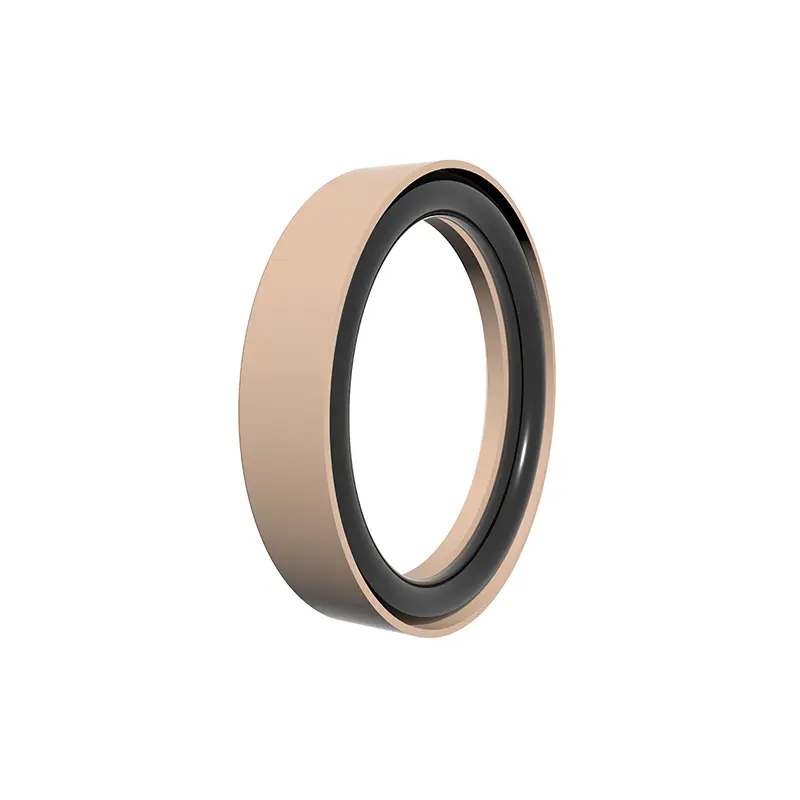

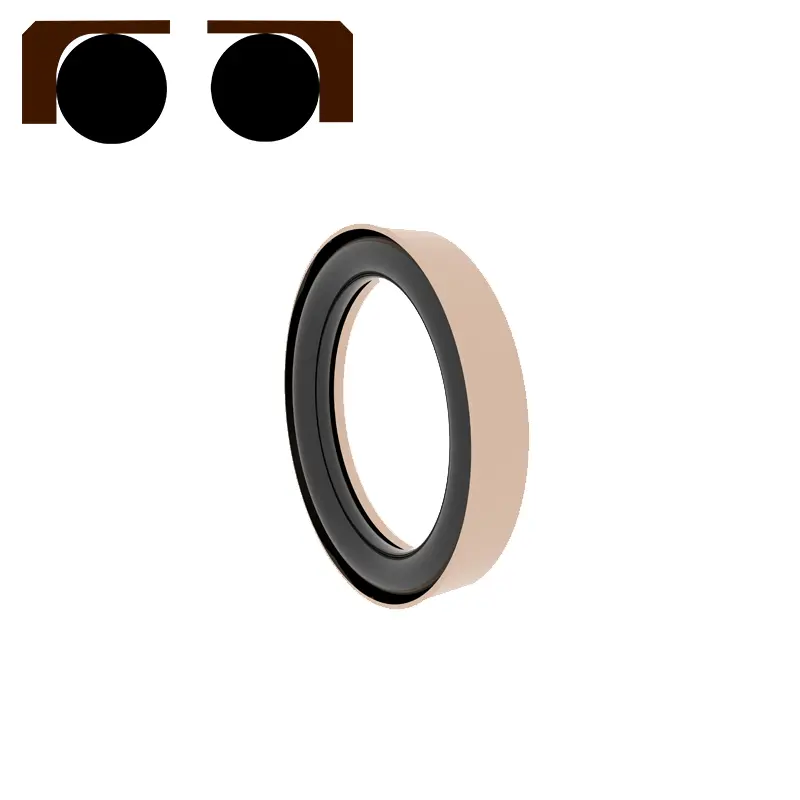

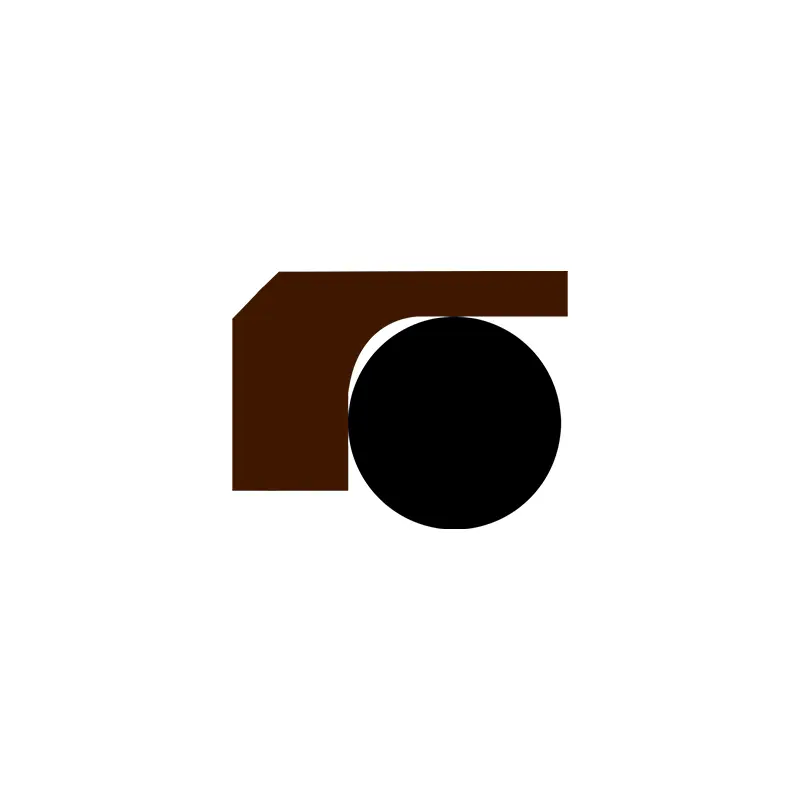

हा सील पीटीएफई आणि ओ-रिंगपासून बनविलेल्या राइट-एंगल सीलिंग रिंगने बनलेला आहे. सीलिंग साध्य करण्यासाठी क्लॅम्पिंग फोर्स तयार करण्यासाठी ओ-रिंग पूर्व-संकुचित आहे. सीलची क्लॅम्पिंग फोर्स दबावाखाली वाढते, म्हणजेच, दबाव जितका जास्त असेल तितका सीलिंग अधिक चांगले. स्लिप रिंग साइड रिब स्ट्रक्चरचा अवलंब करीत असल्याने, ओ-रिंग पिळून काढला जाणार नाही आणि उच्च दाबाचा सामना करू शकतो.

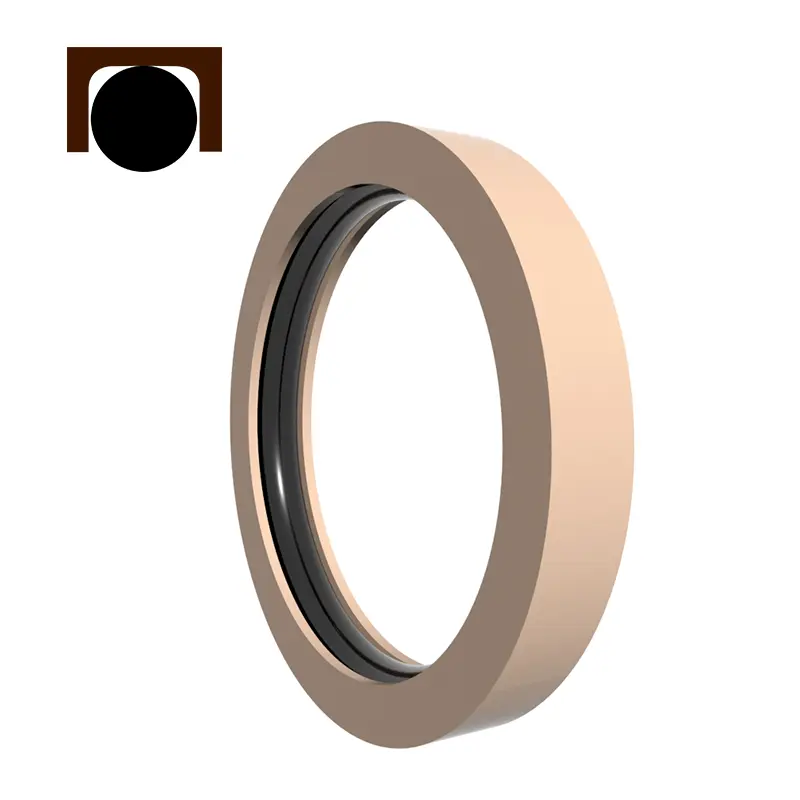

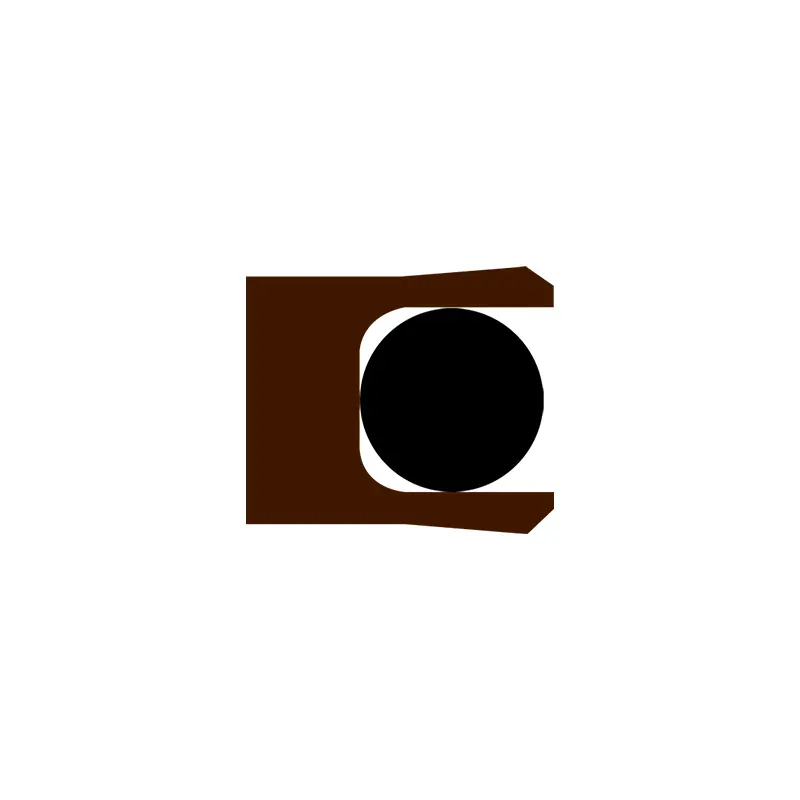

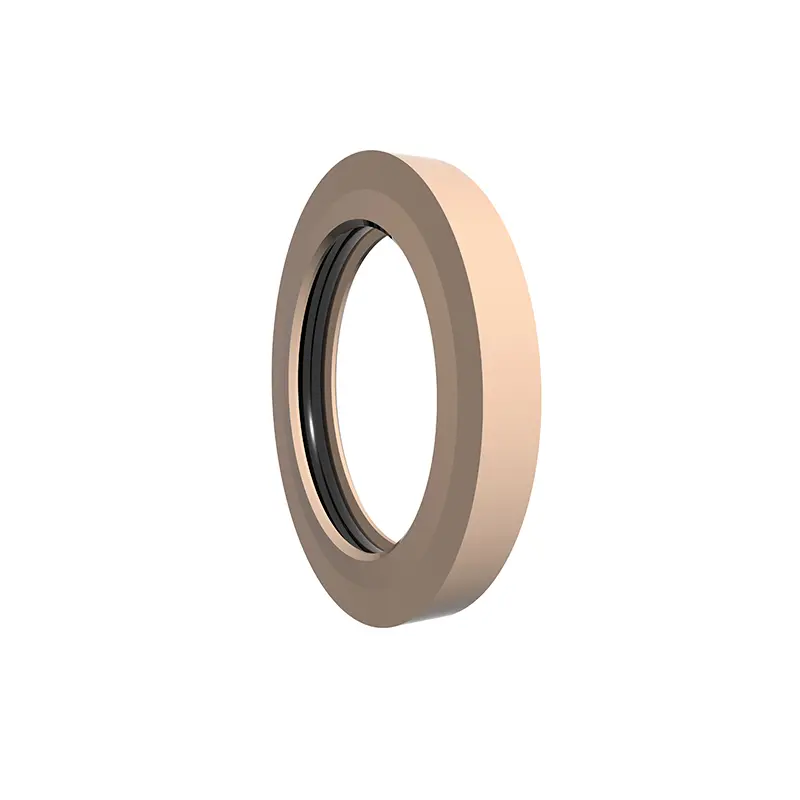

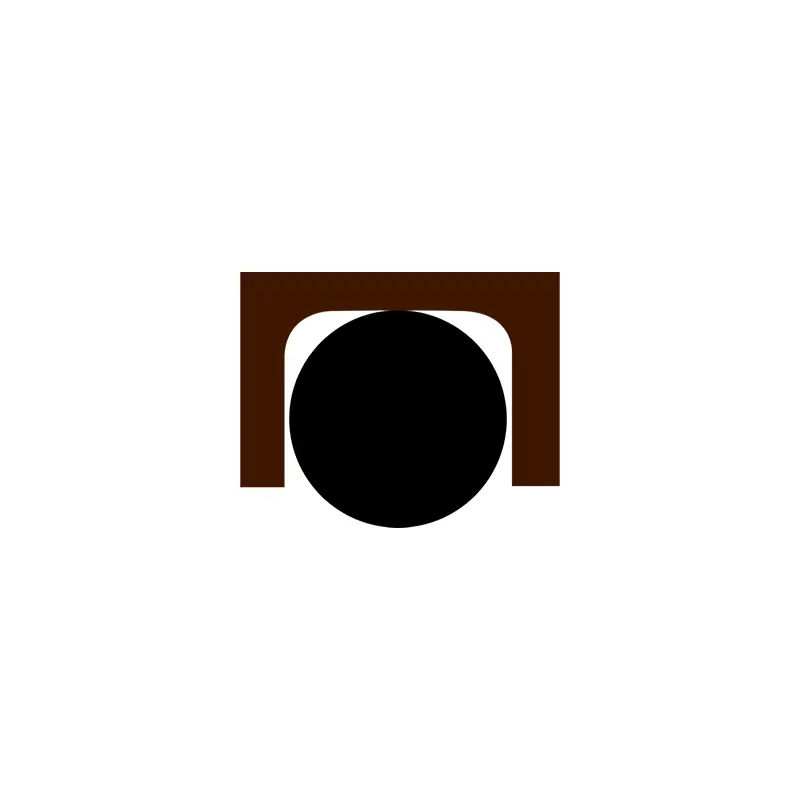

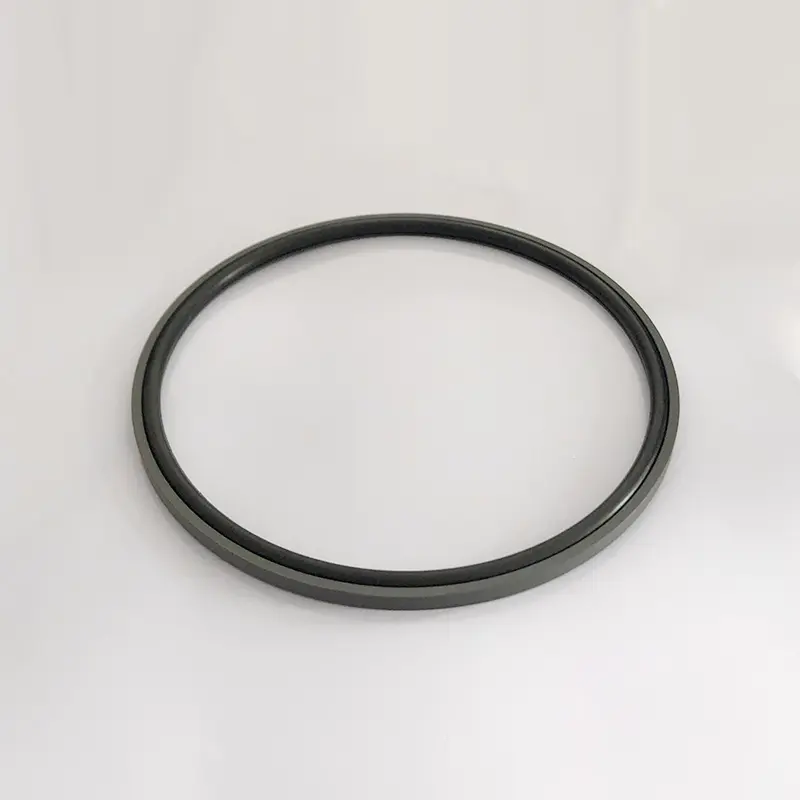

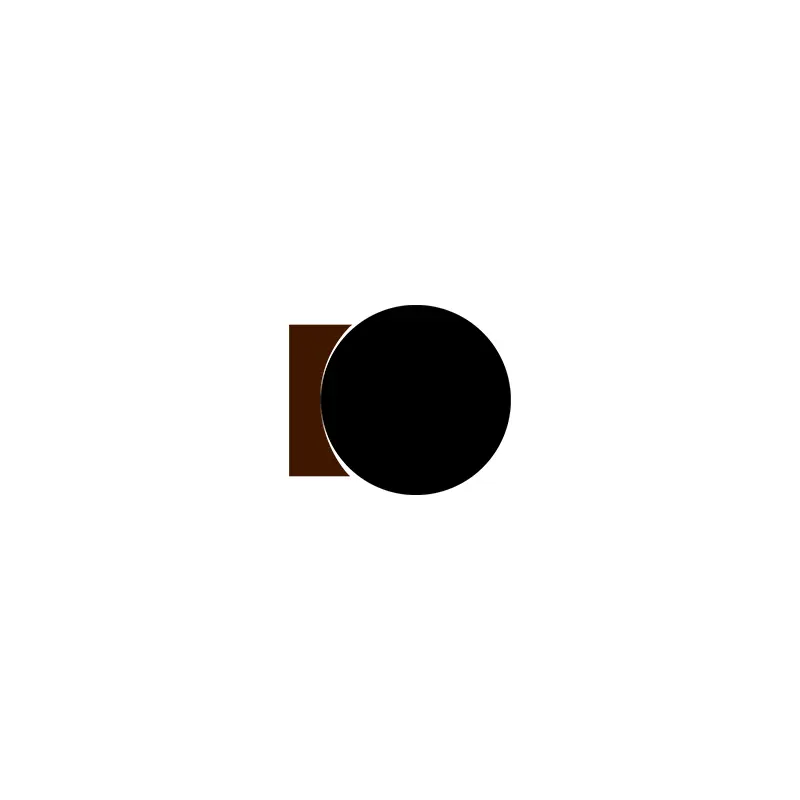

हा सील पीटीएफई सी-आकाराच्या सीलिंग रिंग आणि ओ-रिंगचा बनलेला आहे. सीलिंग साध्य करण्यासाठी क्लॅम्पिंग फोर्स तयार करण्यासाठी ओ-रिंग पूर्व-संकुचित आहे. सीलची क्लॅम्पिंग फोर्स दबावाखाली वाढते, म्हणजेच, दबाव जितका जास्त असेल तितका सीलिंग अधिक चांगले. स्लिप रिंग दुहेरी बाजूची बरगडीची रचना स्वीकारत असल्याने, ओ-रिंग बाहेर काढला जाणार नाही आणि उच्च दाबाचा सामना करू शकतो.
आरसी 2873
आरसी 2874

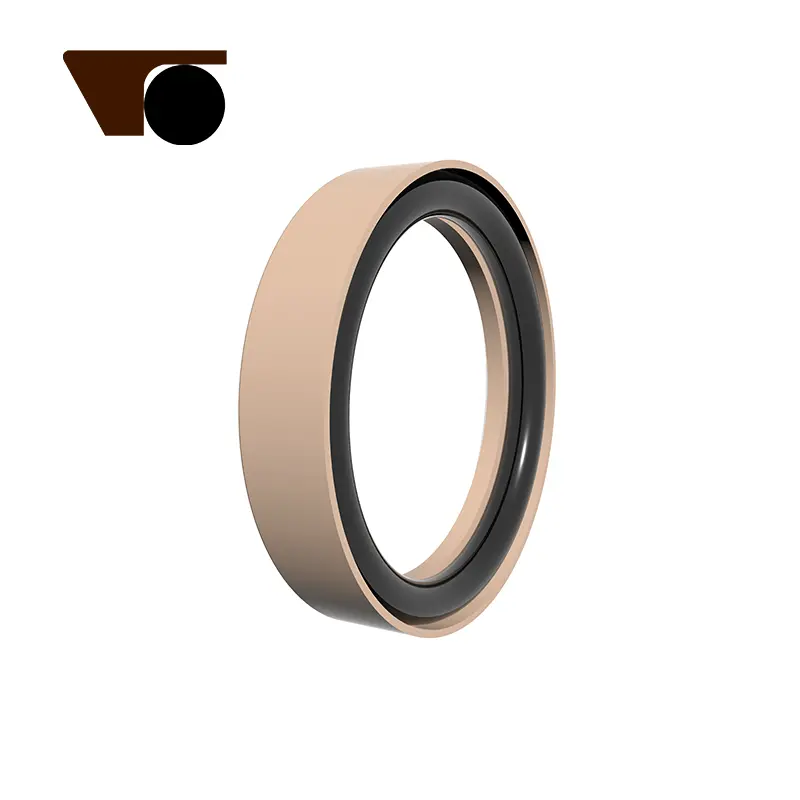

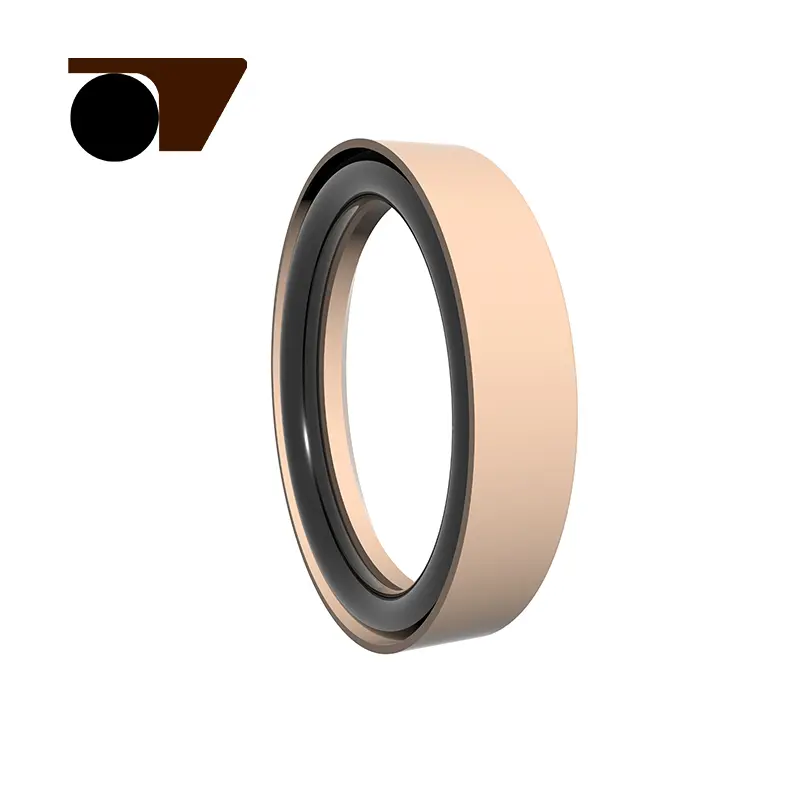

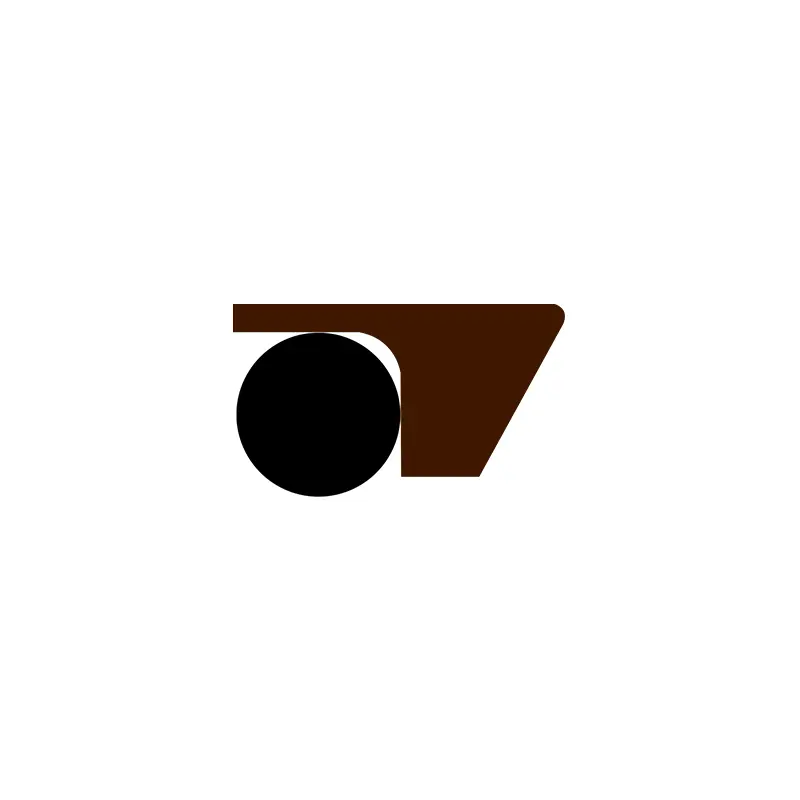

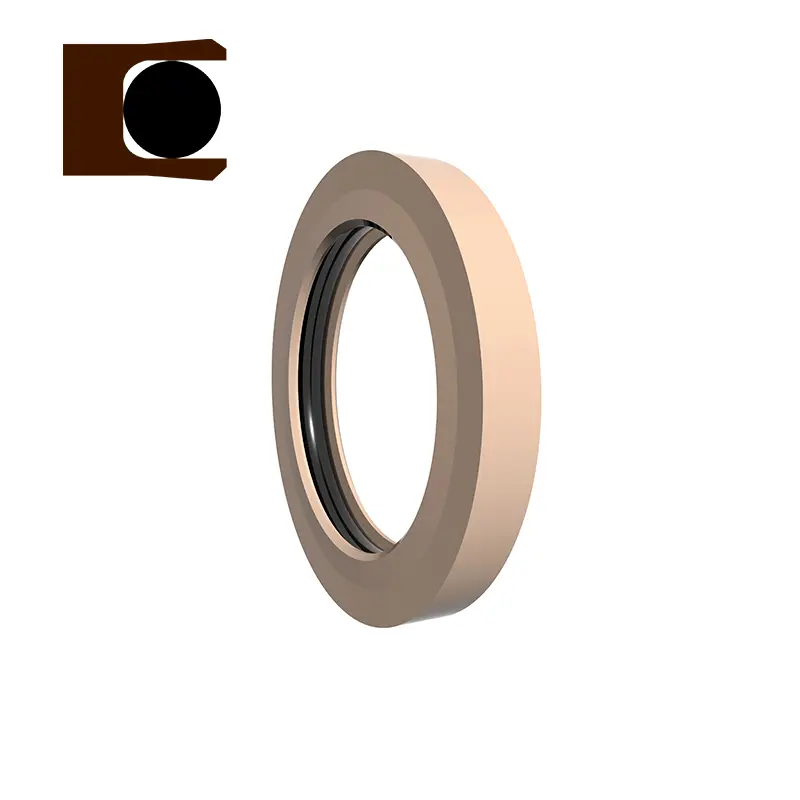

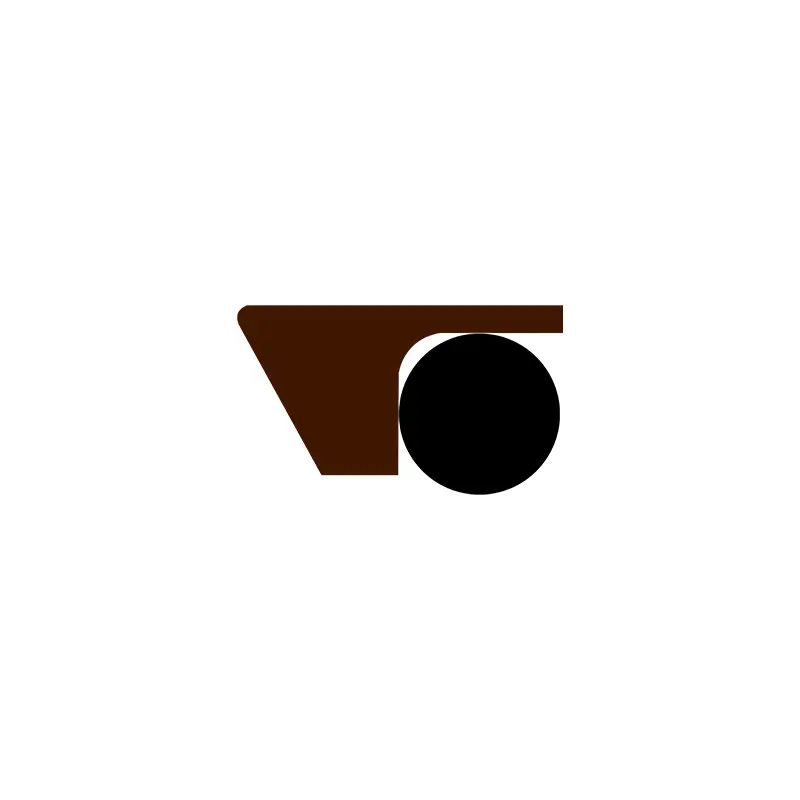

हा सील सुधारित पीटीएफई मटेरियल आणि ओ-रिंगपासून बनविलेल्या पाय-आकाराच्या सीलिंग रिंगने बनलेला आहे. सीलिंग साध्य करण्यासाठी क्लॅम्पिंग फोर्स तयार करण्यासाठी ओ-रिंग पूर्व-संकुचित आहे. सीलची क्लॅम्पिंग फोर्स दबावाखाली वाढते, म्हणजेच, दबाव जितका जास्त असेल तितका सीलिंग अधिक चांगले. स्लिप रिंग साइड फूट-आकाराच्या बरगडीची रचना स्वीकारत असल्याने, ओ-रिंग बाहेर काढला जाणार नाही आणि उच्च आणि अति-उच्च दाबाचा सामना करू शकतो.
वैशिष्ट्ये:

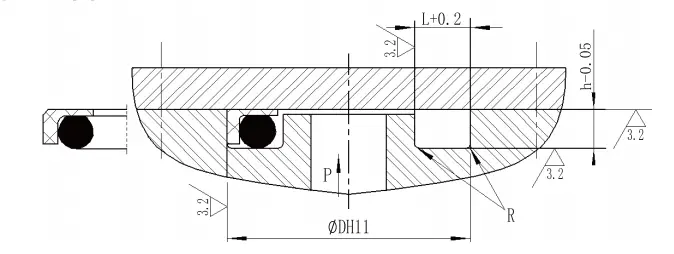

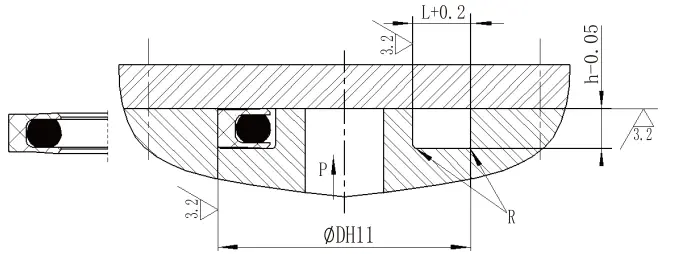

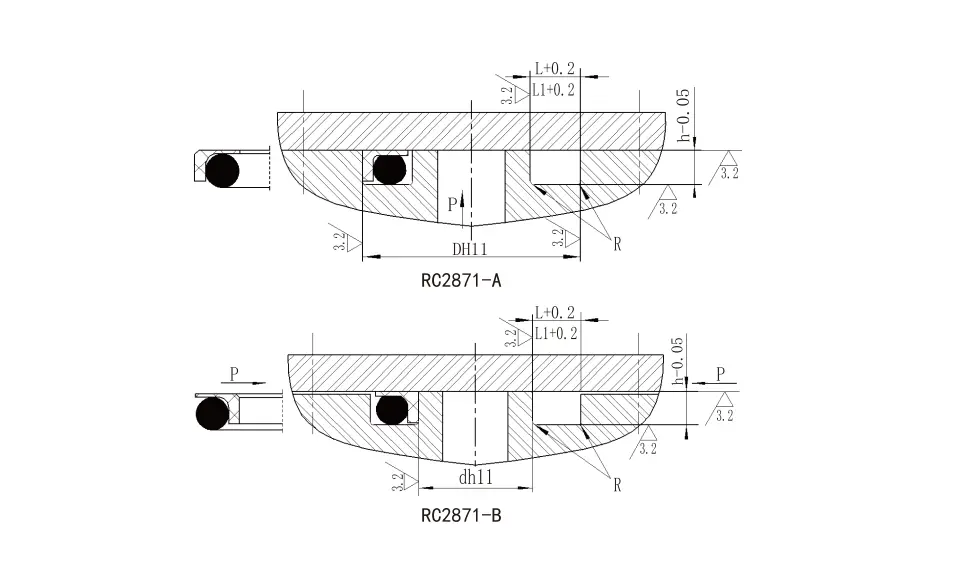

| आरसी 2871-ए अंतर्गत दबाव प्रकार वैशिष्ट्ये (पॅरामीटर श्रेणीतील सर्व वैशिष्ट्ये उपलब्ध आहेत) | |||||
| बाह्य व्यासाची श्रेणी डी एच 11 |
खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
खोबणीची रुंदी
L1+0.2 दबाव> 80 एमपीए |
गोलाकार कोप Rmax |
ओ-रिंग वायर व्यास dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| आरसी 2871-बी बाह्य दाब प्रकार वैशिष्ट्ये (पॅरामीटर श्रेणीतील सर्व वैशिष्ट्ये उपलब्ध आहेत) | |||||
| बाह्य व्यासाची श्रेणी डीएच 11 | खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
ग्रूव्ह रूंदी L1+0.2 दबाव> 80 एमपीए |
गोलाकार कोप Rmax | ओ-रिंग वायर व्यास dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

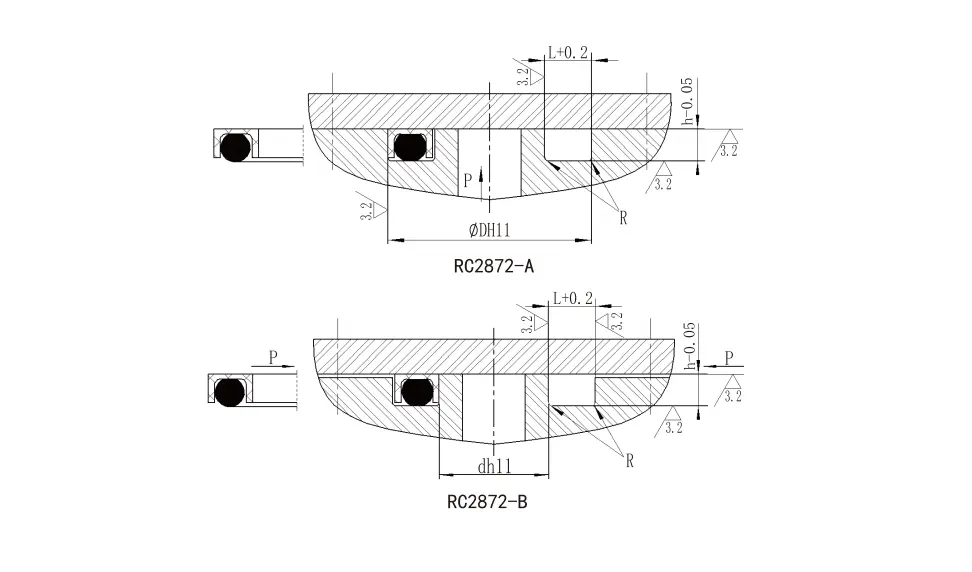

| आरसी 2872-ए अंतर्गत दबाव प्रकार वैशिष्ट्ये (पॅरामीटर श्रेणीतील सर्व वैशिष्ट्ये उपलब्ध आहेत) | ||||
| बाह्य व्यासाची श्रेणी डी एच 11 |
खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
गोलाकार कोप Rmax |
ओ-रिंग वायर व्यास dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| आरसी 2872-बी बाह्य दाब प्रकार वैशिष्ट्ये (पॅरामीटर श्रेणीतील सर्व वैशिष्ट्ये उपलब्ध आहेत) | ||||
| बाह्य व्यासाची श्रेणी डी एच 11 |
खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
गोलाकार कोप R |
ओ-रिंग वायर व्यास dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| बाह्य व्यासाची श्रेणी आयई 11 |
खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
गोलाकार कोप Rmax |
ओ-रिंग वायर व्यास dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| बाह्य व्यासाची श्रेणी आयई 11 |
खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
गोलाकार कोप Rmax |
ओ-रिंग वायर व्यास dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

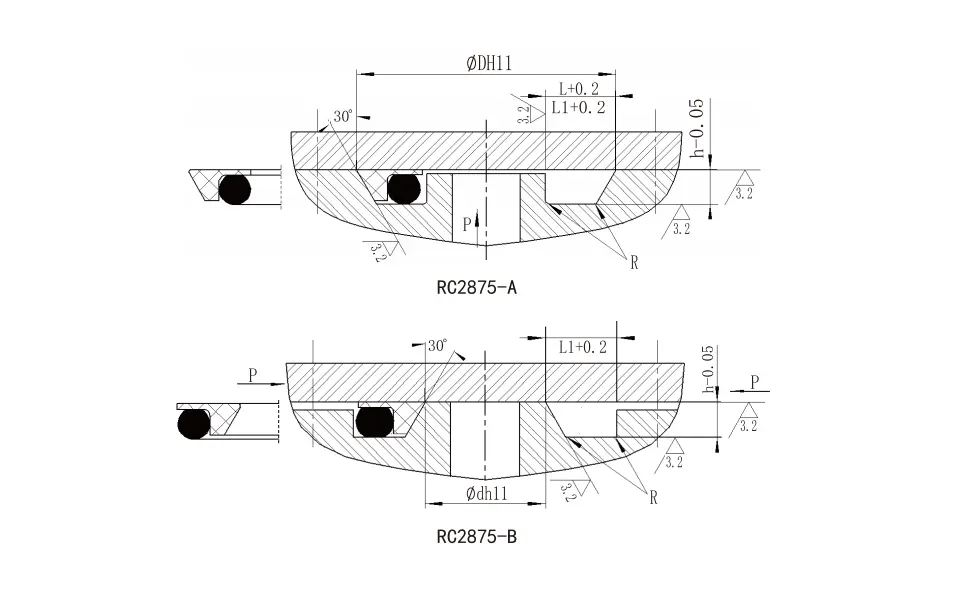

| आरसी 2875-ए अंतर्गत दबाव प्रकार वैशिष्ट्ये (पॅरामीटर श्रेणीतील सर्व वैशिष्ट्ये उपलब्ध आहेत) | |||||
| बाह्य व्यासाची श्रेणी डी एच 11 |
खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
ग्रूव्ह रूंदी L1+0.2 दबाव> 100 एमपीए |
गोलाकार कोप Rmax |
ओ-रिंग वायर व्यास dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| आरसी 2875-बी बाह्य दाब प्रकार वैशिष्ट्ये (पॅरामीटर श्रेणीतील सर्व वैशिष्ट्ये उपलब्ध आहेत) | |||||
| बाह्य व्यासाची श्रेणी डी एच 11 |
खोबणीची खोली h-0.05 |
खोबणीची रुंदी L+0.2 |
ग्रूव्ह रूंदी L1+0.2 दबाव> 100 एमपीए |
गोलाकार कोप Rmax |
ओ-रिंग वायर व्यास dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| उच्च दाब एंड फ्लेंज सील लागू कामकाजाची परिस्थिती | ||||
| प्रोफाइल | मॉडेल | दबाव (एमपीए) |
तापमान (℃) | मीडिया |
 |
आरसी 2871-ए | ≤300 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||
 |
आरसी 2871-बी | ≤300 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||
 |
आरसी 2872-ए | ≤100 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||
 |
आरसी 2872-बी | ≤100 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||
 |
आरसी 2873 | ≤200 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||
 |
आरसी 2874 | ≤300 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||
 |
आरसी 2875-ए | ≤300 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||
 |
आरसी 2875-बी | ≤300 | -35 ~+100 (आयताकृती रिंग एनबीआर जुळत आहे) | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
| -20 ~+200 (आयताकृती रिंग एफकेएम जुळत आहे) | ||||
 |
आरसी 2879-ए | 105 | -35 ~+100 (आयताकृती रिंग एनबीआर जुळत आहे) | हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||
 |
आरसी 2875-बी | 105 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) |
हायड्रॉलिक तेल, इमल्शन, पाणी, वायू, इटीसी. |
