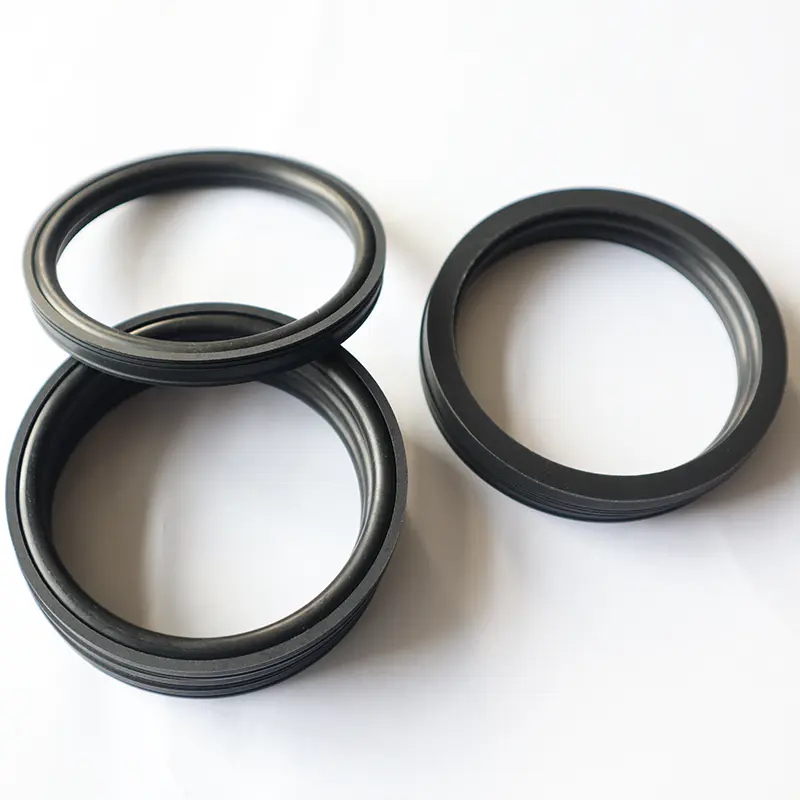

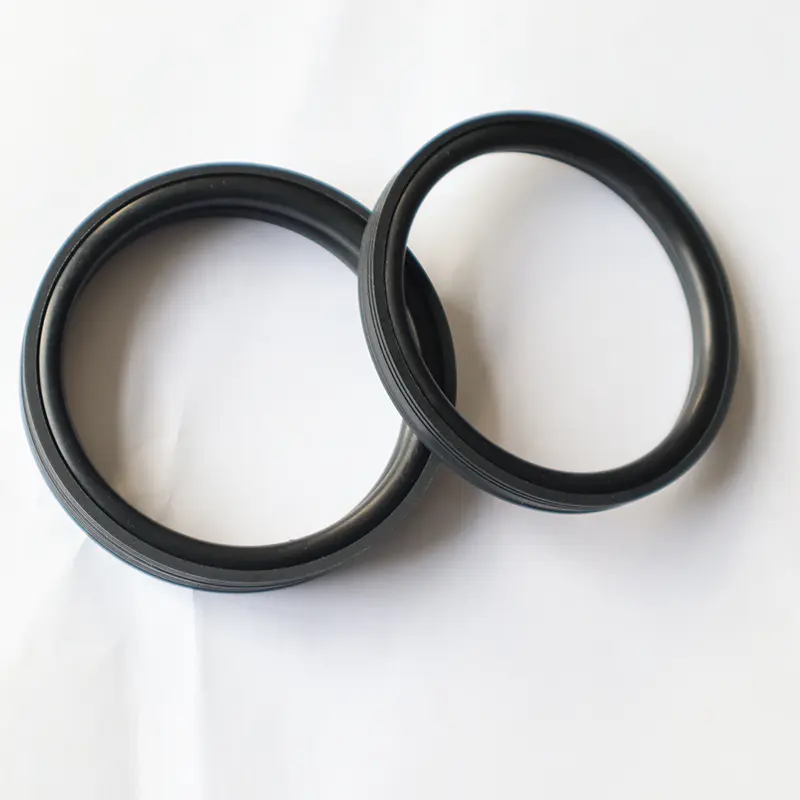

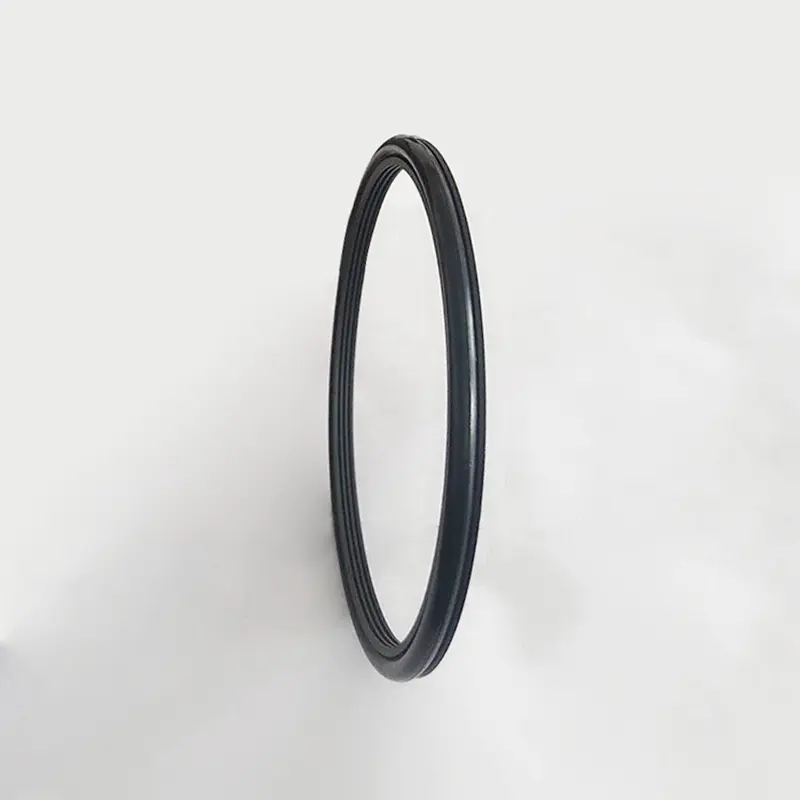

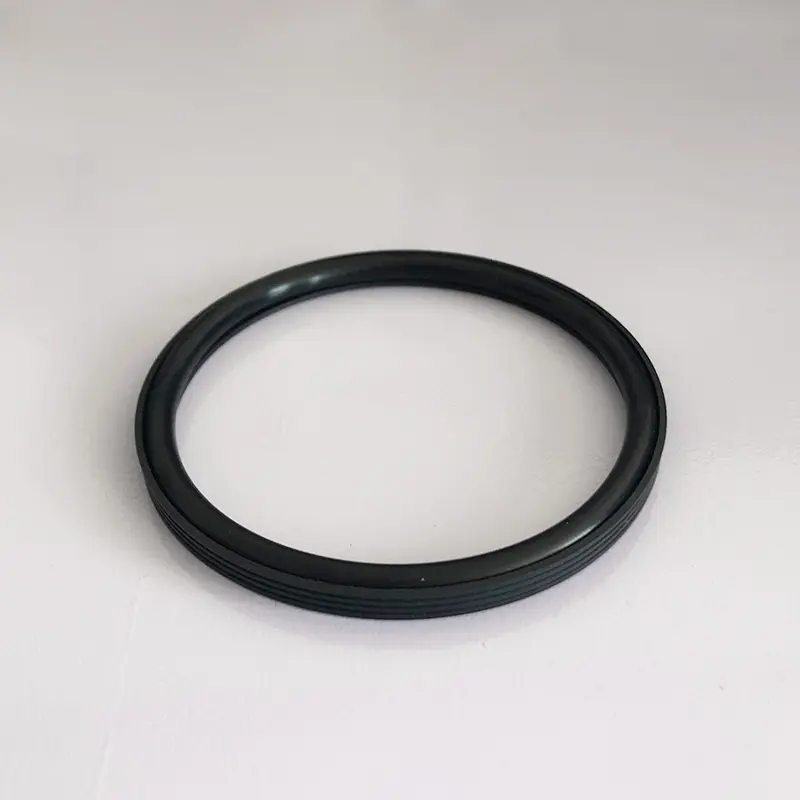

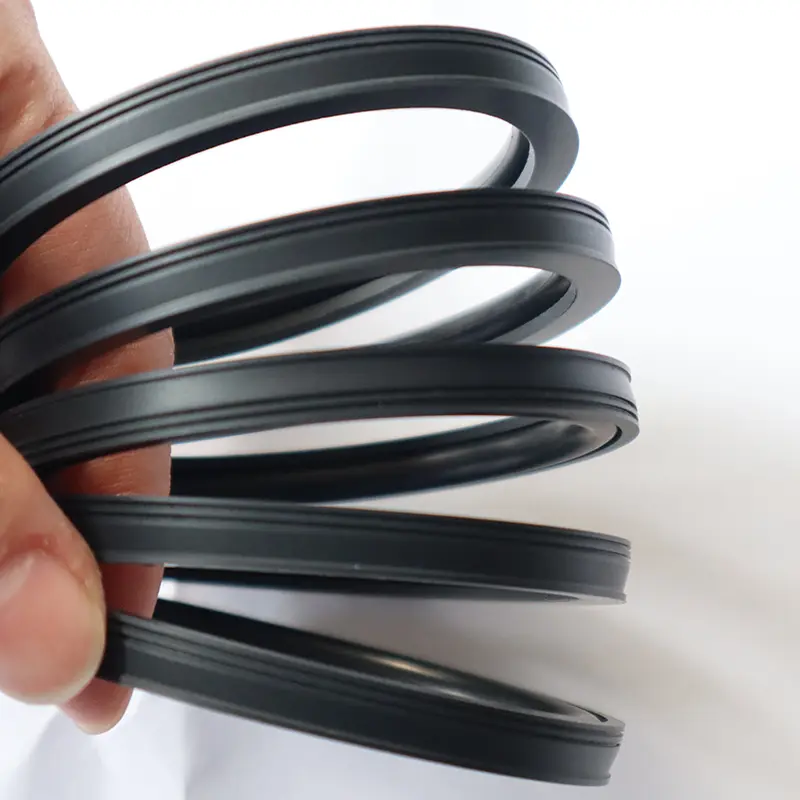

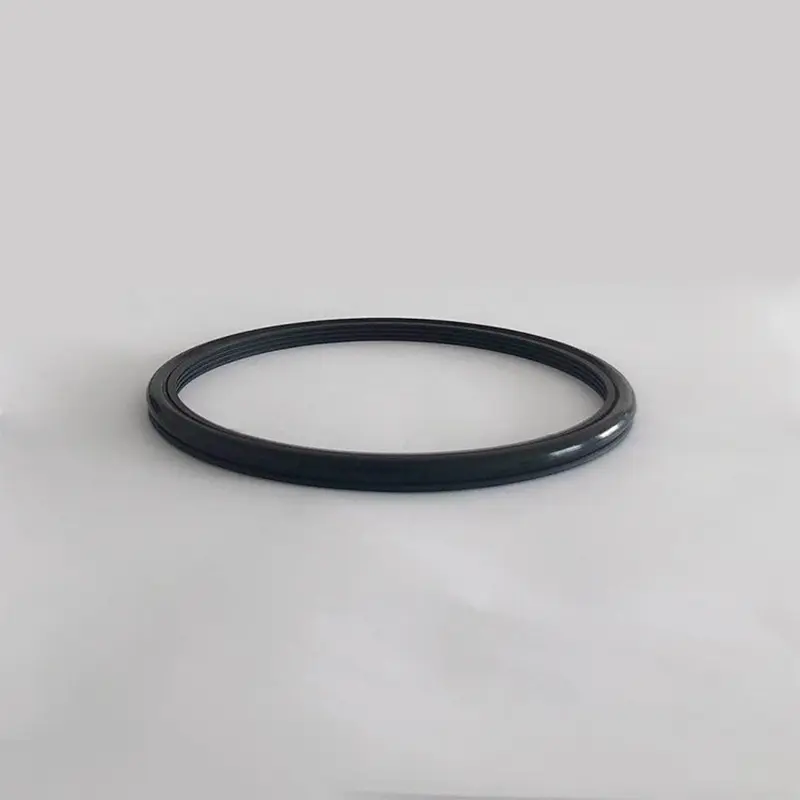

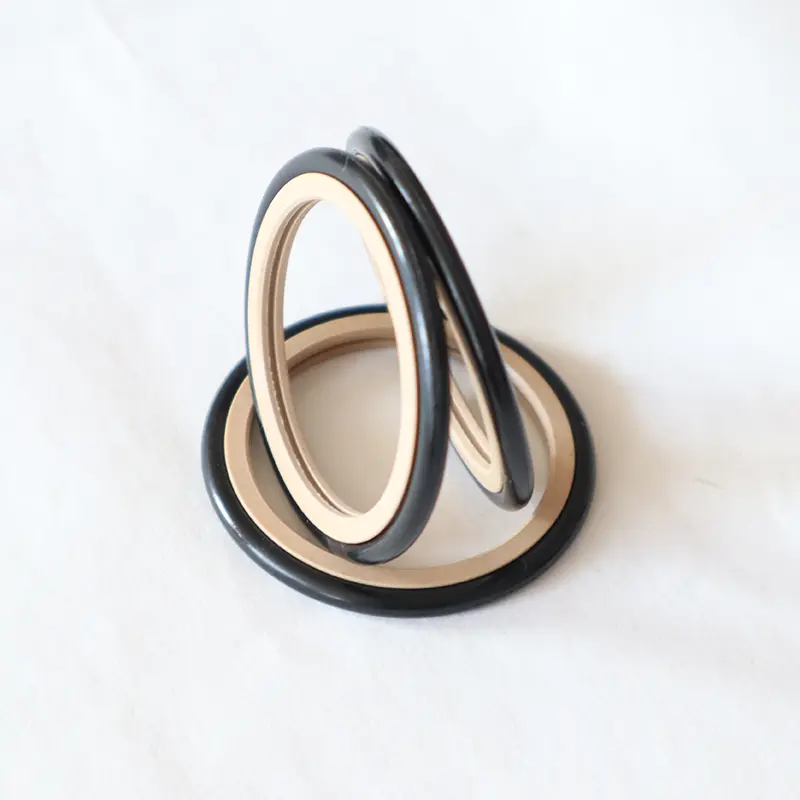

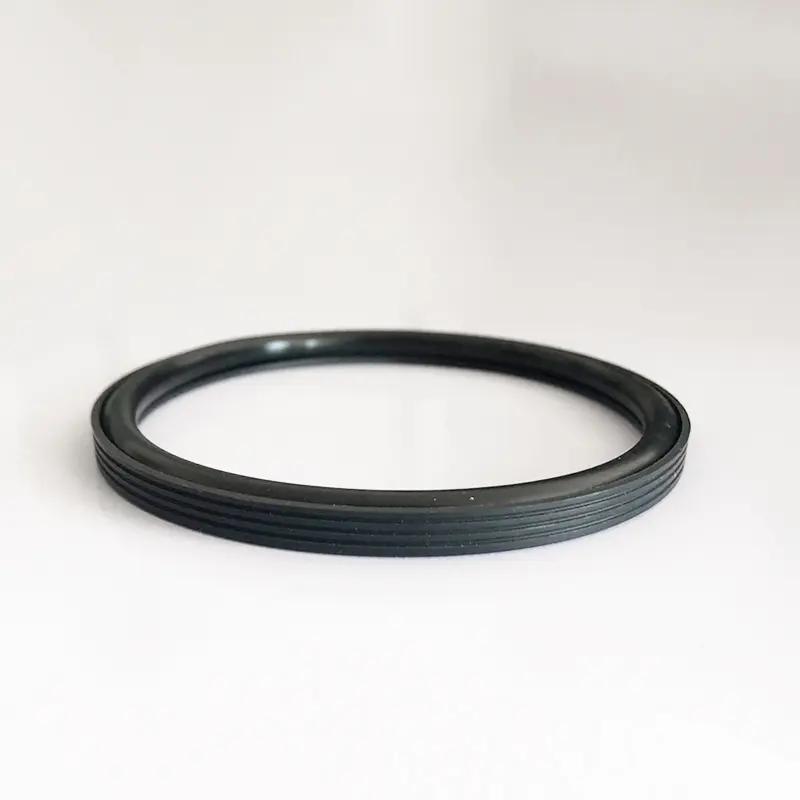

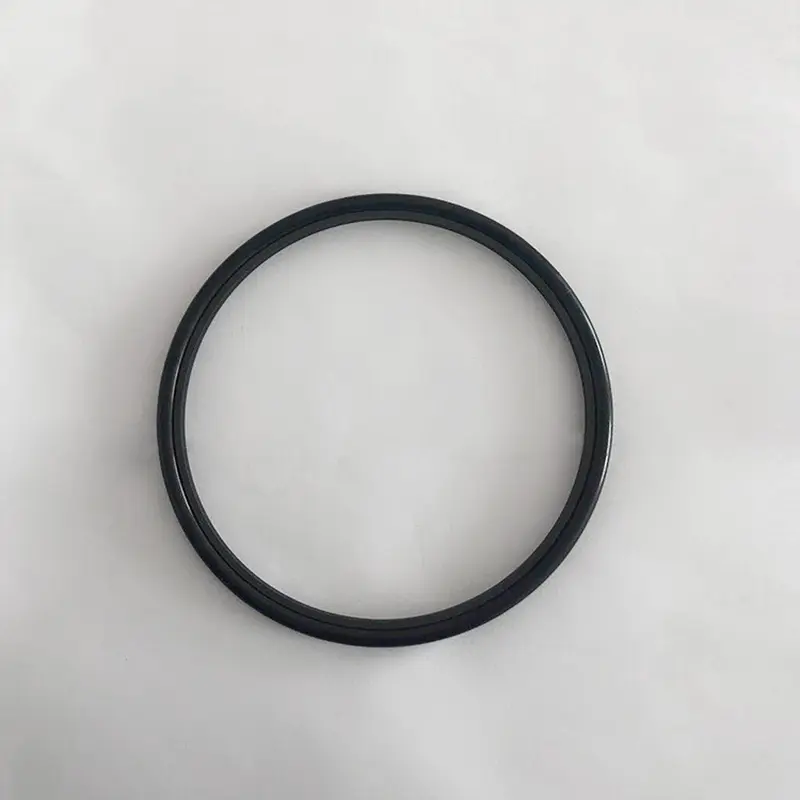

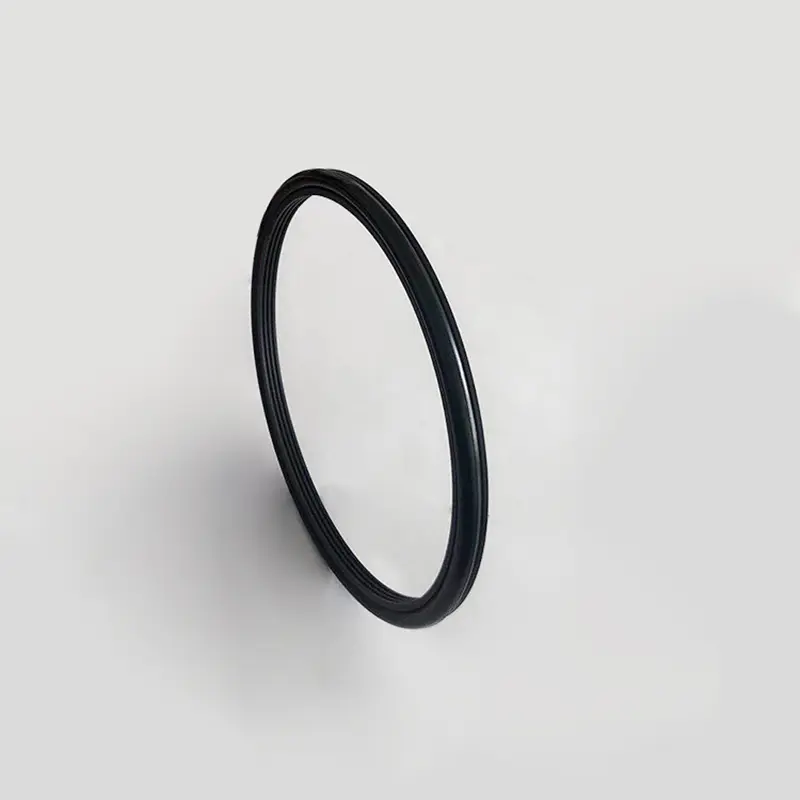

रुईचेन सीलने सुरू केलेल्या सिमेंट स्लरीसाठी आरसी 2061 आणि आरसी 2062 उच्च-दाब सील जटिल आणि कठोर सिमेंट स्लरी सीलिंगच्या परिस्थितीचा सामना करण्यासाठी डिझाइन केलेले आहेत.

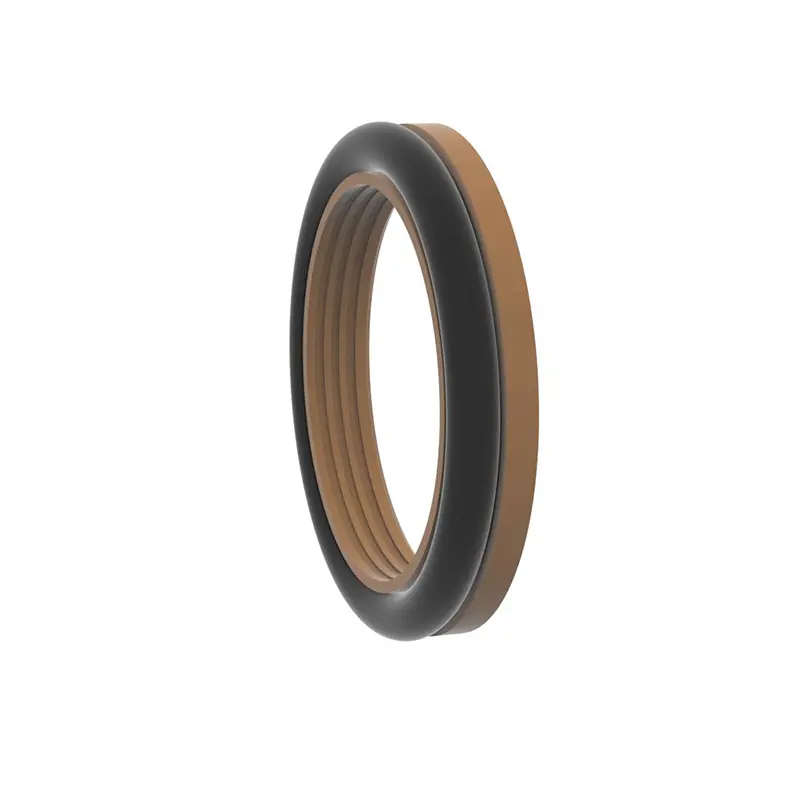

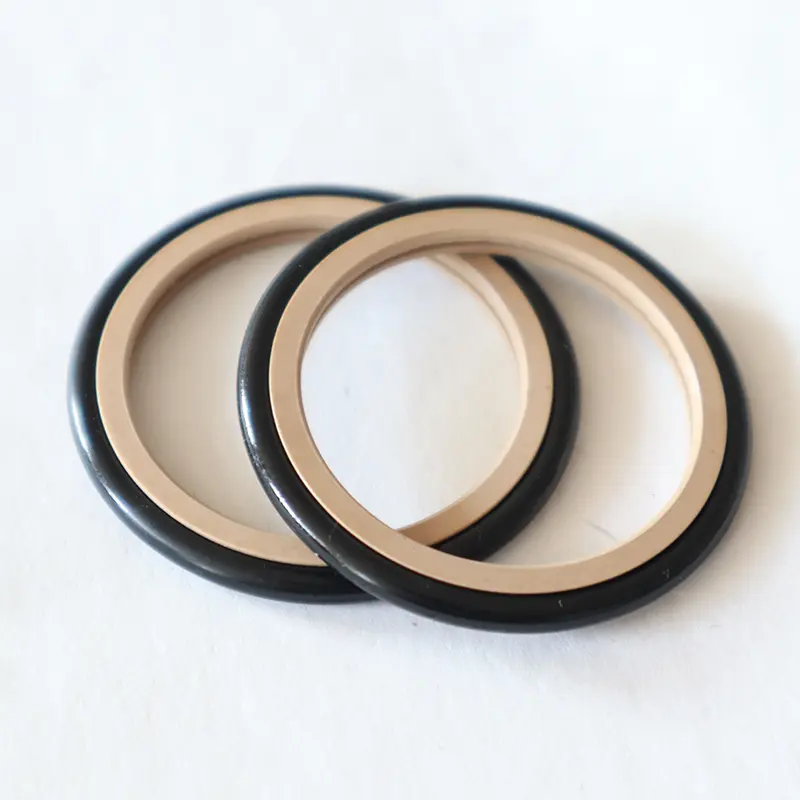

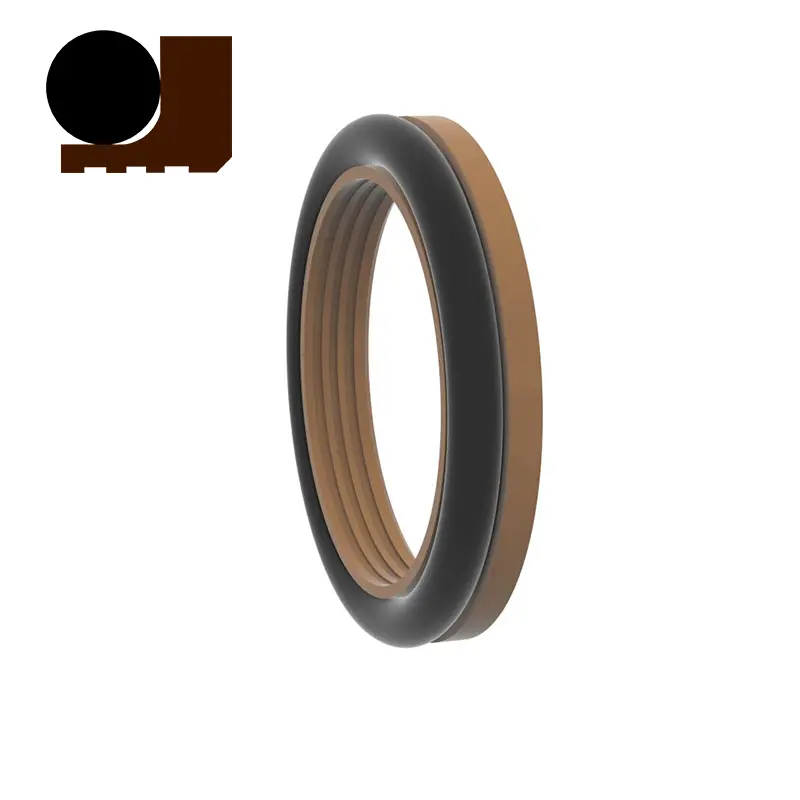

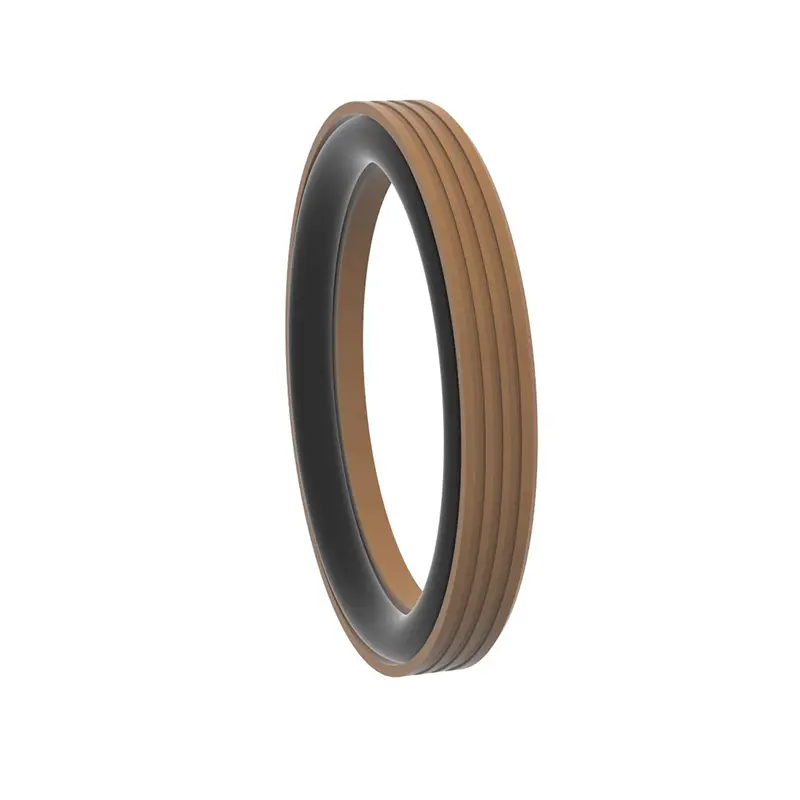

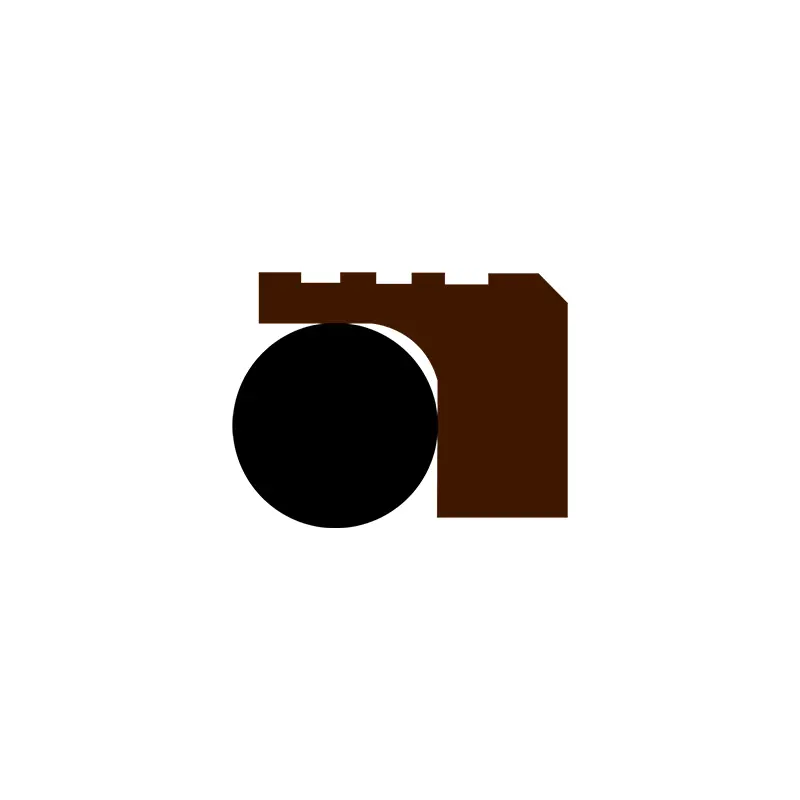

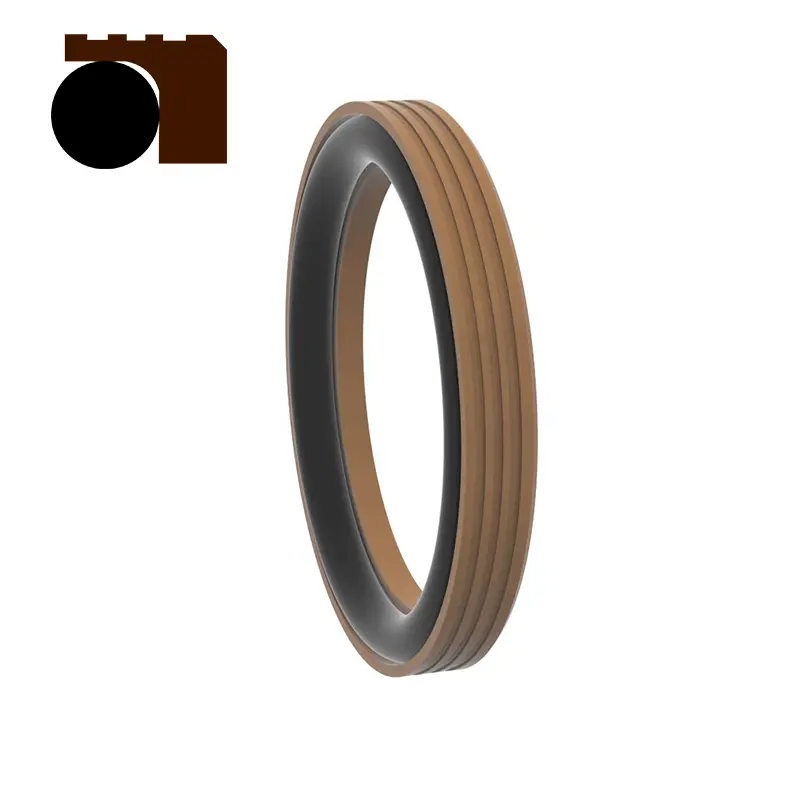

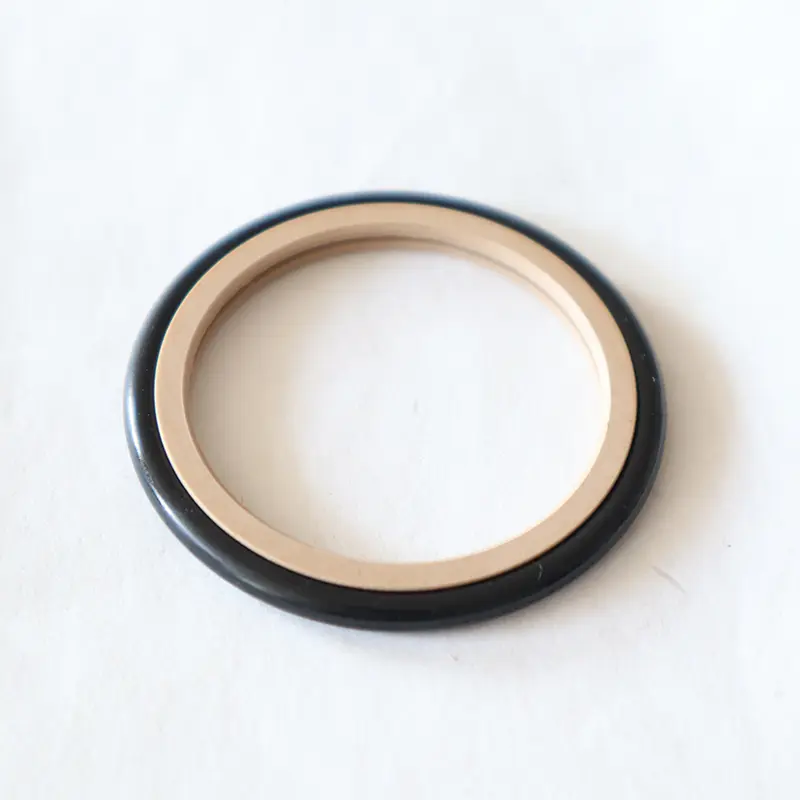

या दोन उत्पादनांमध्ये समान रचना आहे, ही दोन्ही हायड्रॉलिक रीप्रोकेटिंग आणि रोटरी मोशनचे एक-मार्ग सीलिंग साध्य करण्यासाठी काळजीपूर्वक डिझाइन केलेले उच्च-फंक्शन इंजिनीअरिंग प्लास्टिक टूथड सील रिंग्ज आणि ओ-रिंग्ज बनलेले आहेत. त्यांच्याकडे विस्तृत अनुप्रयोग आहेत आणि प्लनर पंप, चिखल पंप, स्क्रू ड्रिल, ड्रिलिंग रिग्स, तेल अन्वेषण उपकरणे आणि काँक्रीट मिक्सिंग प्लांट्स यासारख्या उपकरणांमध्ये महत्त्वपूर्ण भूमिका बजावू शकतात.
कामगिरीच्या बाबतीत, सिमेंट स्लरीसाठी आमचे उच्च-दाब सील बरेच फायदे दर्शवू शकतात. दीर्घ जीवनाची वैशिष्ट्ये सीलिंग भागांची वारंवार पुनर्स्थित करण्याची आवश्यकता कमी करतात आणि उपकरणांची देखभाल खर्च कमी करतात; कमी घर्षण कार्यक्षमता उपकरणांचे गुळगुळीत ऑपरेशन सुनिश्चित करते आणि उर्जेचे नुकसान कमी करते; चांगले सीलिंग सिमेंट स्लरी गळतीस प्रभावीपणे प्रतिबंधित करते आणि उपकरणांचे स्थिर ऑपरेशन सुनिश्चित करते; विविध उपकरणांच्या मर्यादित जागांमध्ये स्थापना आणि लेआउटसाठी लहान स्ट्रक्चरल स्पेस सोयीस्कर आहे; सुलभ स्थापना, वापर आणि देखभाल पुढील उपकरणांच्या वापराची कार्यक्षमता सुधारित करते.
सिमेंट स्लरीसारख्या घातक माध्यमांसाठी, उत्पादन विशेष सीलिंग ओठ आणि जाडी ऑप्टिमायझेशन डिझाइनद्वारे सीलिंग प्रभाव वाढवू शकते. सीलिंग कार्यप्रदर्शन आणि घटक जीवनात आणखी सुधारणा करण्यासाठी, स्लरी मीडियावर सीलिंगसाठी वापरल्यास, आम्ही दोन (किंवा अधिक) सील दरम्यान ग्रीस वंगण देण्याची शिफारस करतो. सिमेंट स्लरीसाठी हे दोन उच्च-दाब सील उच्च-दाब सिमेंट स्लरी सीलिंग समस्येचे विश्वसनीय आणि कार्यक्षम समाधान प्रदान करतात.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
ऑर्डर उदाहरणः
ऑर्डर मॉडेल आरसी 2061-80x91.7x7.6-पीटीएफई 4-आर 01 मॉडेल-शाफ्ट व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी-भौतिक कोड
ऑर्डर मॉडेल आरसी 2062-80 एक्स 68.3 एक्स 7.6-पीटीएफई 4-आर 01
मॉडेल-सिलेंडर व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी-भौतिक कोड
वैशिष्ट्ये:

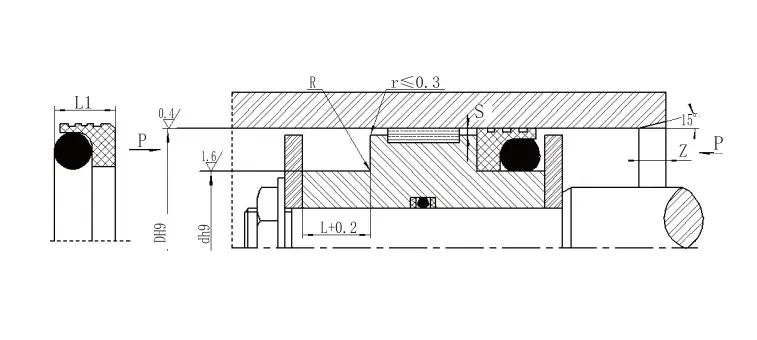

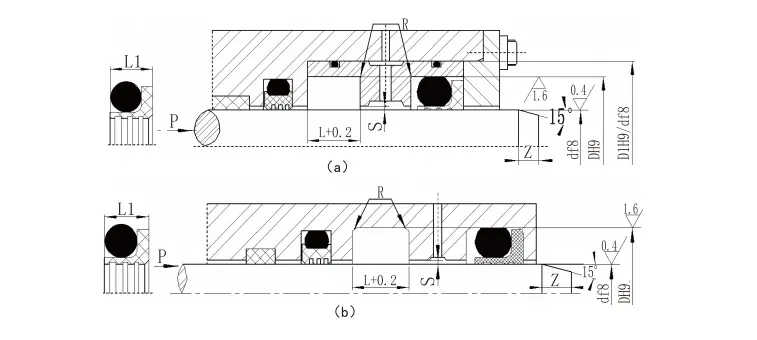

| शाफ्ट व्यास श्रेणी
मानक प्रकार डी एफ 8 आरसी 2061 |
शाफ्ट व्यास श्रेणी
भारी भार डी एफ 8 आरसी 2061-झेड |
खोबणी व्यास डी एच 9 |
खोबणीची रुंदी L+0.2 |
सील रुंदी 1 | गोल कोप Rmax |
रेडियल क्लीयरन्स स्मॅक्स | चाम्फर Zmin |
ओ-रिंग वायर व्यास | ||
| <10 एमपीए | <20 एमपीए | <40 एमपीए | ||||||||
| 5 ~ 15.9 | - | डी+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | डी+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | डी+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | डी+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | डी+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| टीपः 1. शाफ्ट व्यास ≤30 मिमीसाठी, ओपन ग्रूव्हची शिफारस केली जाते. | ||||||||||
| २. रोटरी सीलसाठी, रोटरी शाफ्टच्या पृष्ठभागाच्या कडकपणाची एचआरसी ≥58 अशी शिफारस केली जाते. 3. 30 एमपीएपेक्षा जास्त दाबासाठी, एक्सट्र्यूजन गॅपसाठी एच 8/एफ 8 ची शिफारस केली जाते. | ||||||||||
| छिद्र श्रेणी
मानक डी एच 9 आरसी 2062 |
छिद्र श्रेणी
भारी भार डी एच 9 आरसी 2062-झेड |
खोबणी व्यास डी एच 9 |
खोबणीची रुंदी L+0.2 |
सील रुंदी 1 | गोलाकार कोप Rmax |
रेडियल क्लीयरन्स स्मॅक्स | चाम्फर Zmin |
ओ-रिंग वायर व्यास | ||
| <10 एमपीए | <20 एमपीए | <40 एमपीए | ||||||||
| 8 ~ 12.9 | - | डी -4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | डी -6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | डी -8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | डी -11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | डी -15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | डी -19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| टीपः 1. सिलेंडर व्यास ≤ 30 मिमीसाठी, ओपन ग्रूव्हची शिफारस केली जाते. | ||||||||||
| 2. 30 एमपीएपेक्षा जास्त दबावांसाठी, एक्सट्रूझन क्लीयरन्ससाठी एच 8/एफ 8 ची शिफारस केली जाते. | ||||||||||
| सिमेंट स्लरी कामकाजाच्या परिस्थितीसाठी उच्च-दाब सील | ||||||

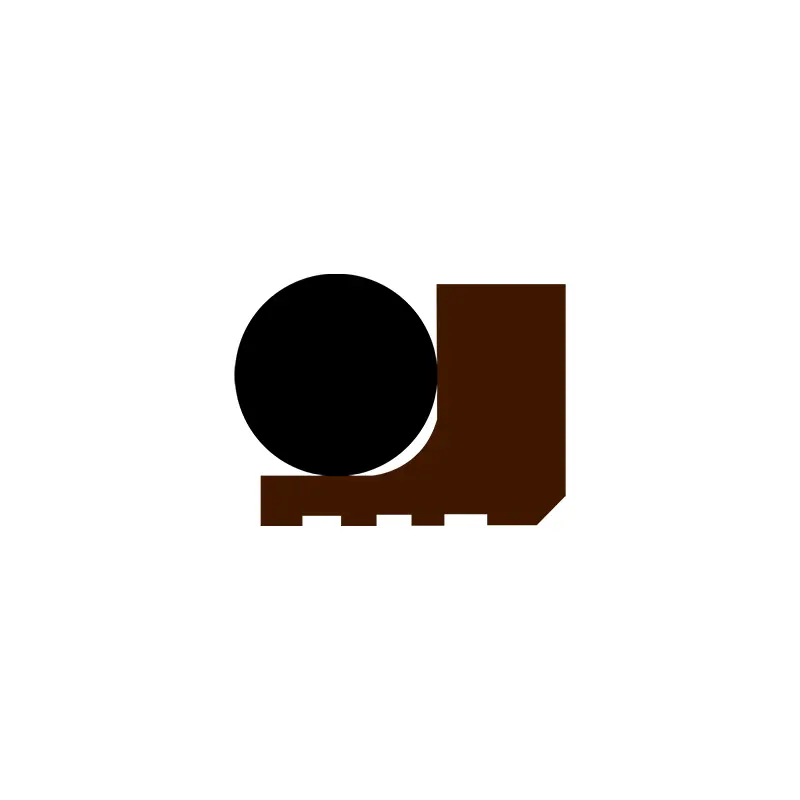

| प्रोफाइल | मॉडेल | दबाव एमपीए |
तापमान (℃) | वेग (मे.) |
मीडिया | |
| परस्पर क्रिया | रोटेशनल मोशन | |||||
 |
आरसी 2061 | ≤100 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | ≤2 | पाणी, चिखल, कच्चे तेल, हायड्रॉलिक तेल, इमल्शन इ. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||||
 |
आरसी 2062 | ≤100 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | ≤2 | पाणी, चिखल, कच्चे तेल, हायड्रॉलिक तेल, इमल्शन इ. |
| -20 ~+200 (ओ-रिंग एफकेएम जुळत आहे) | ||||||
