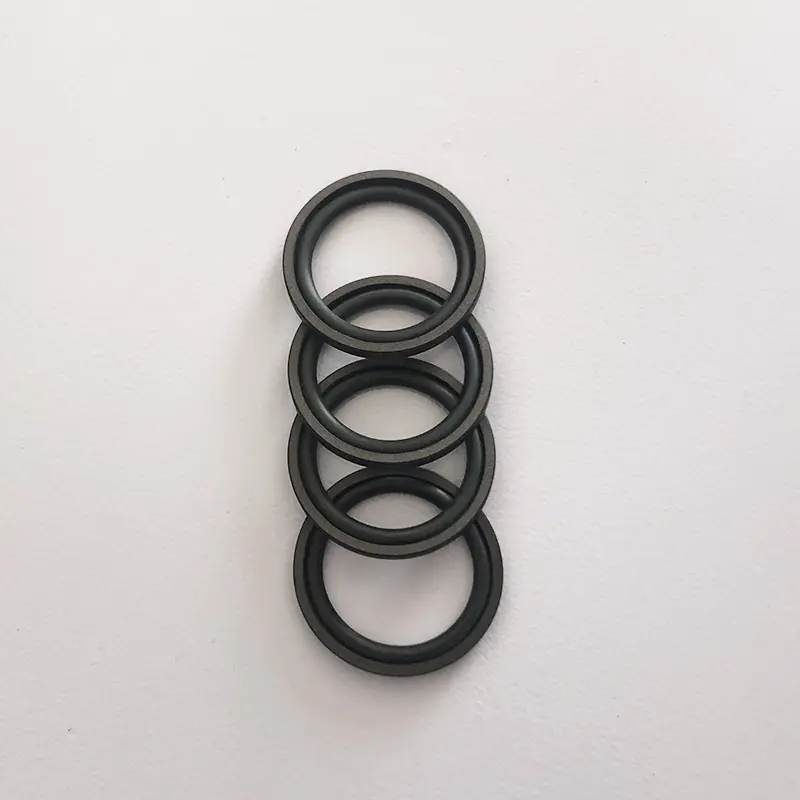

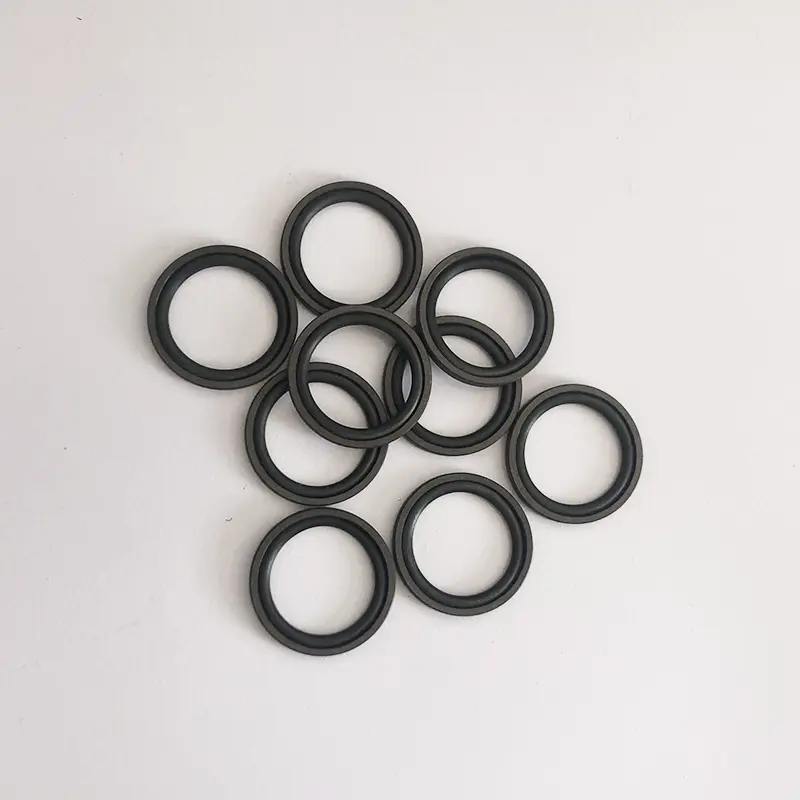

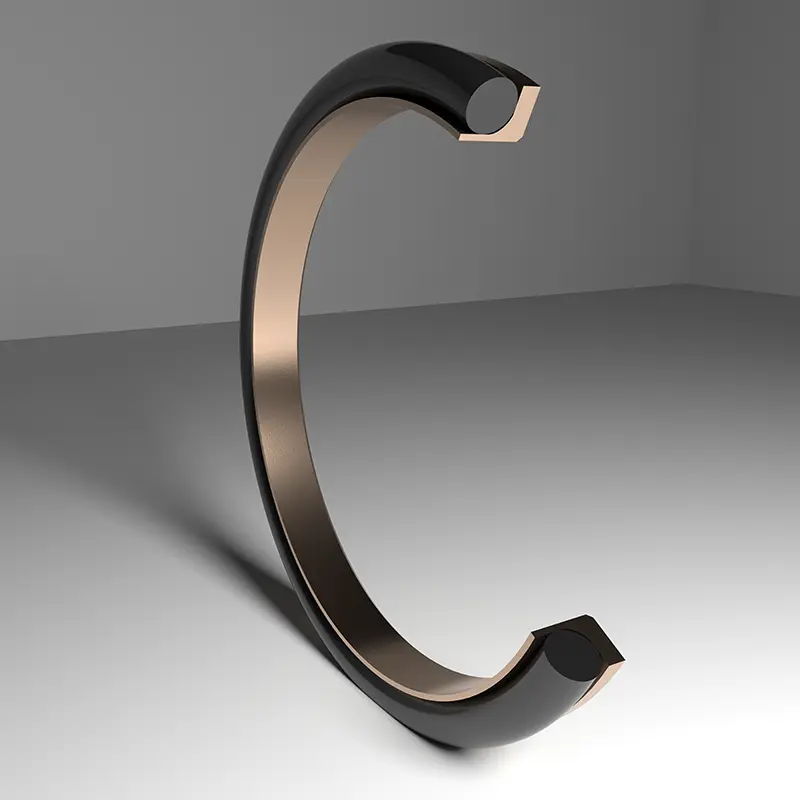

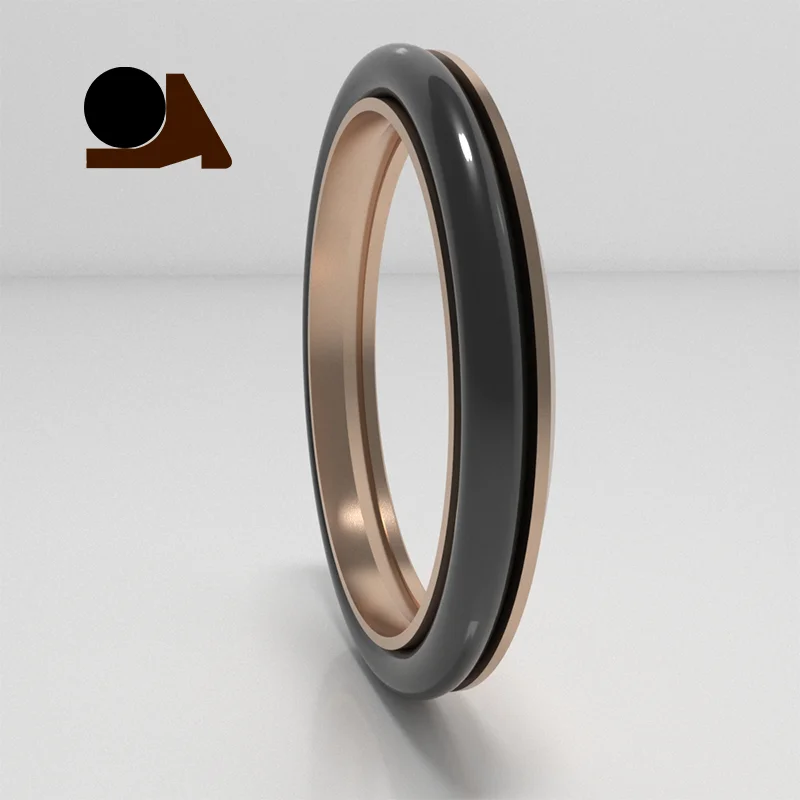

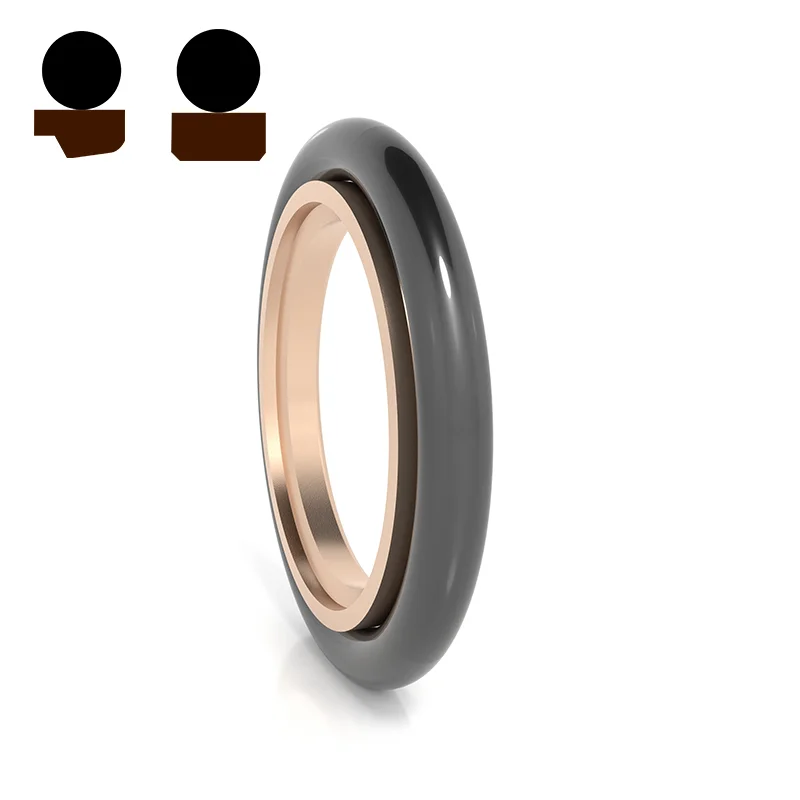

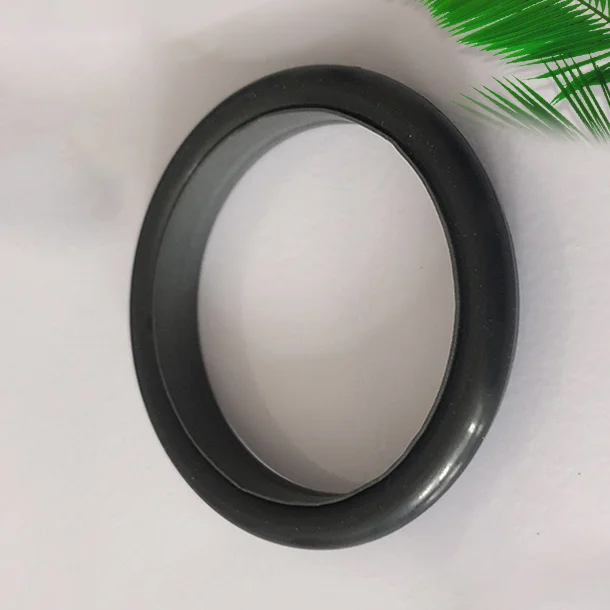

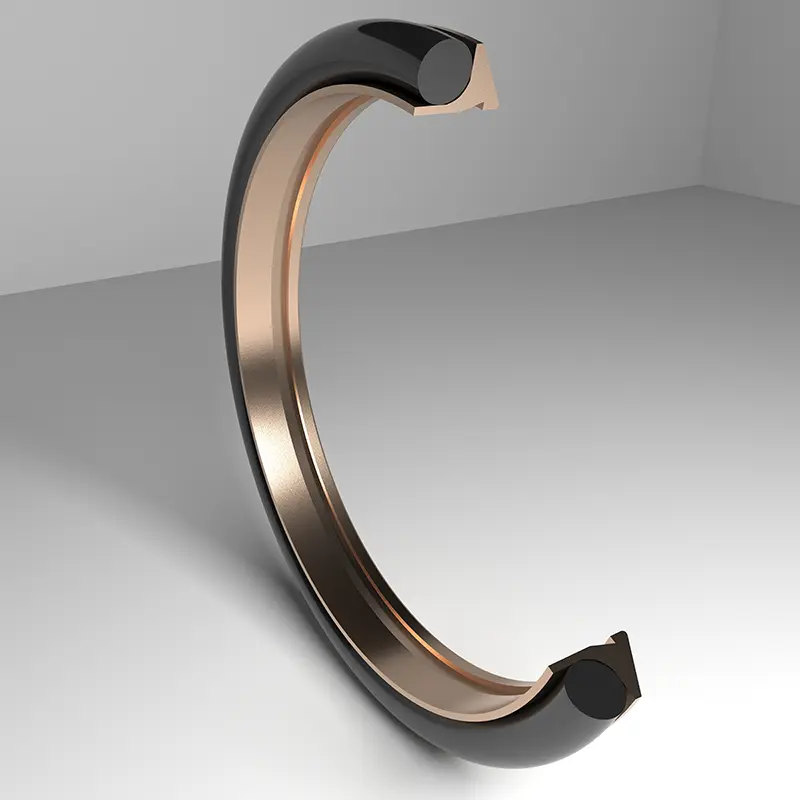

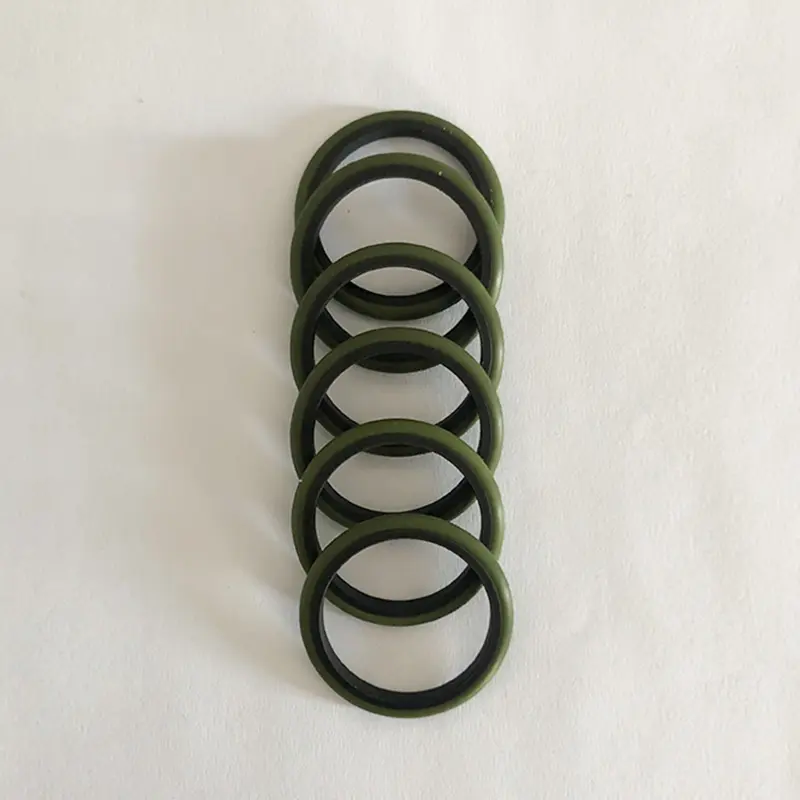

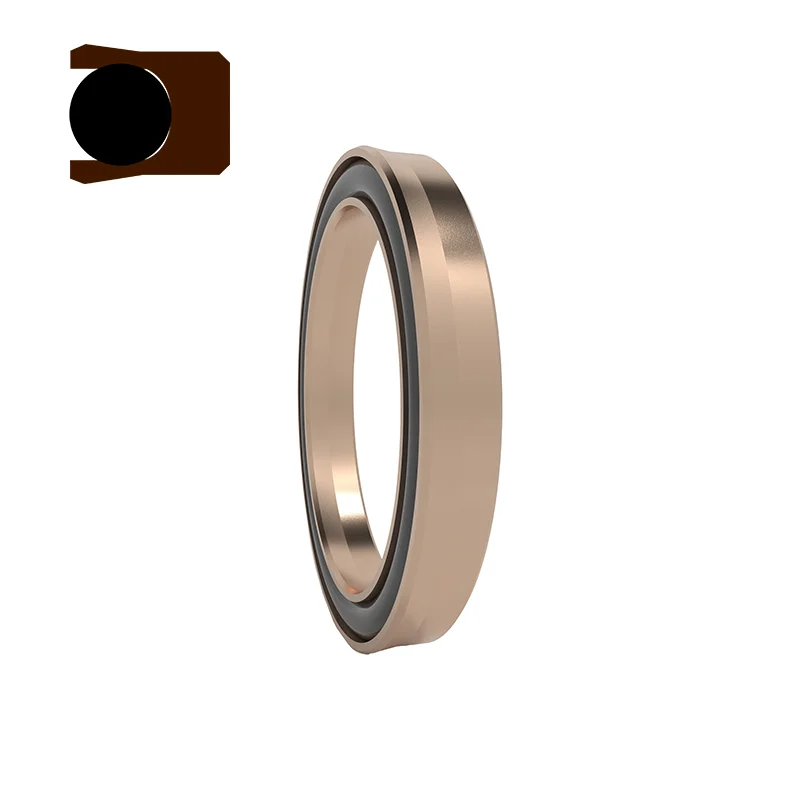

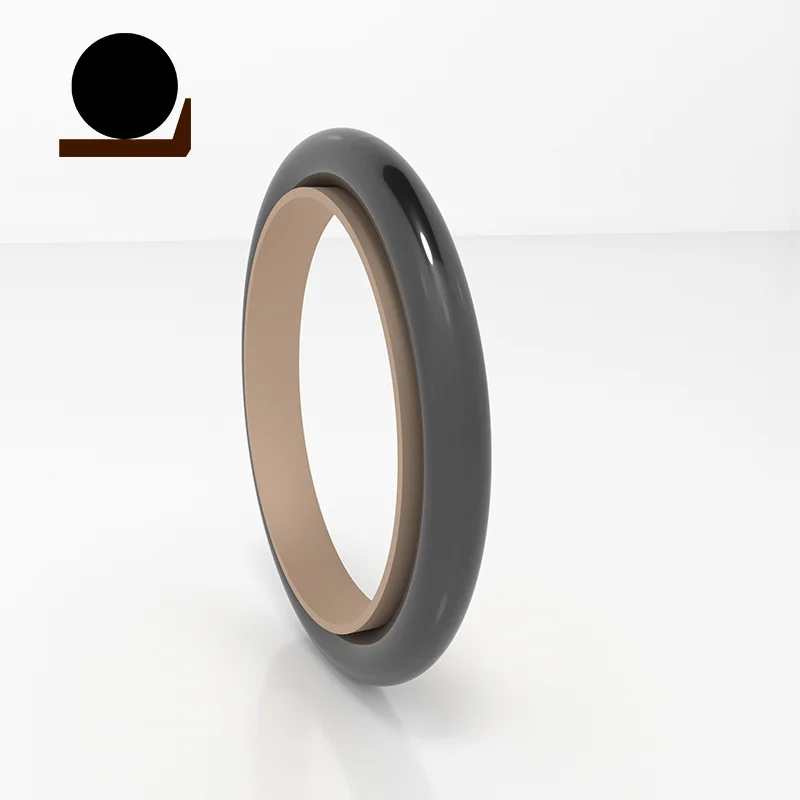

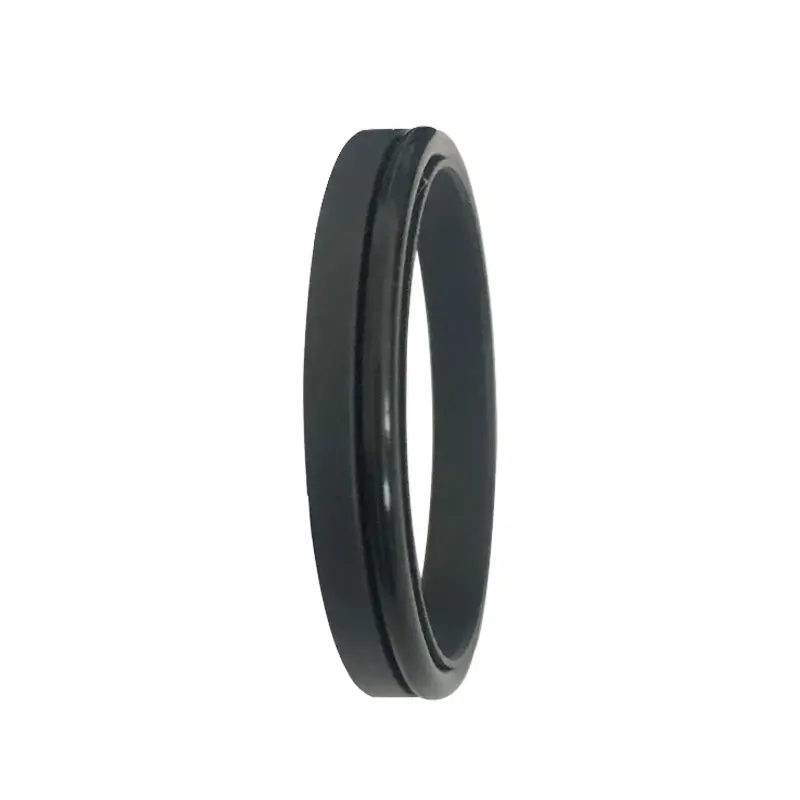

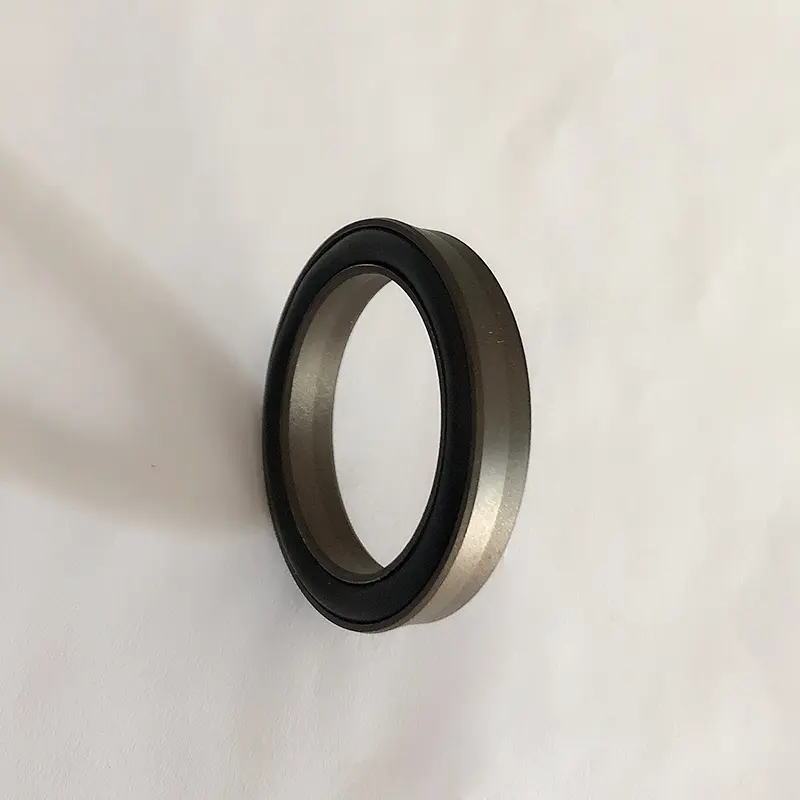

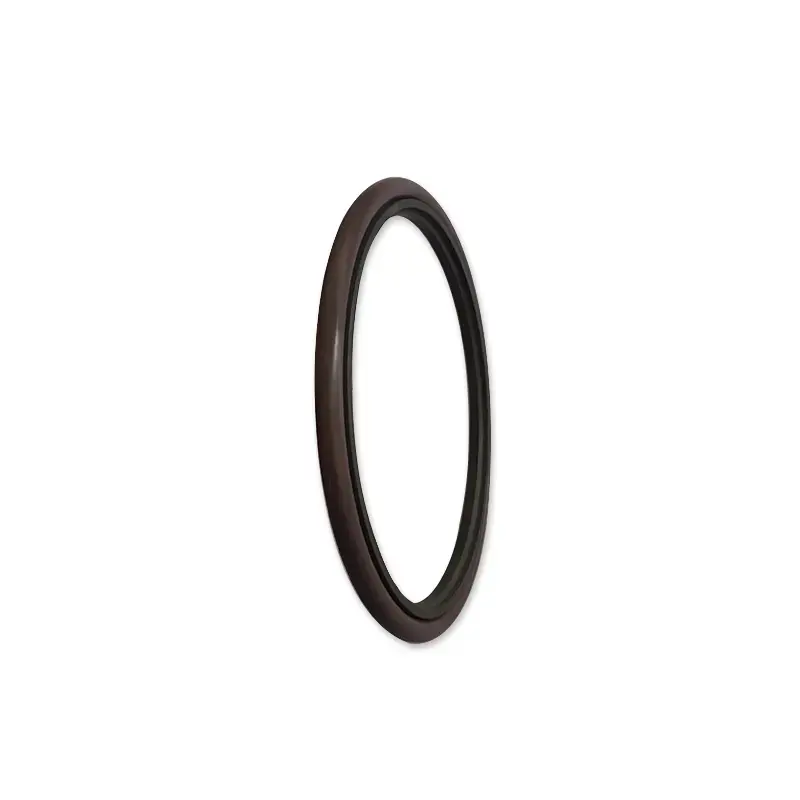

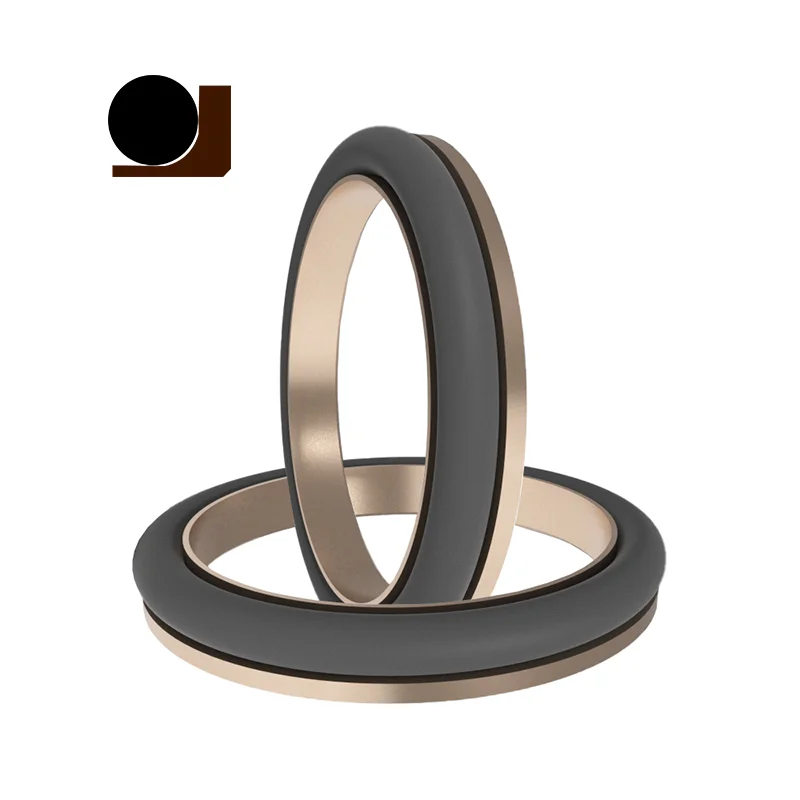

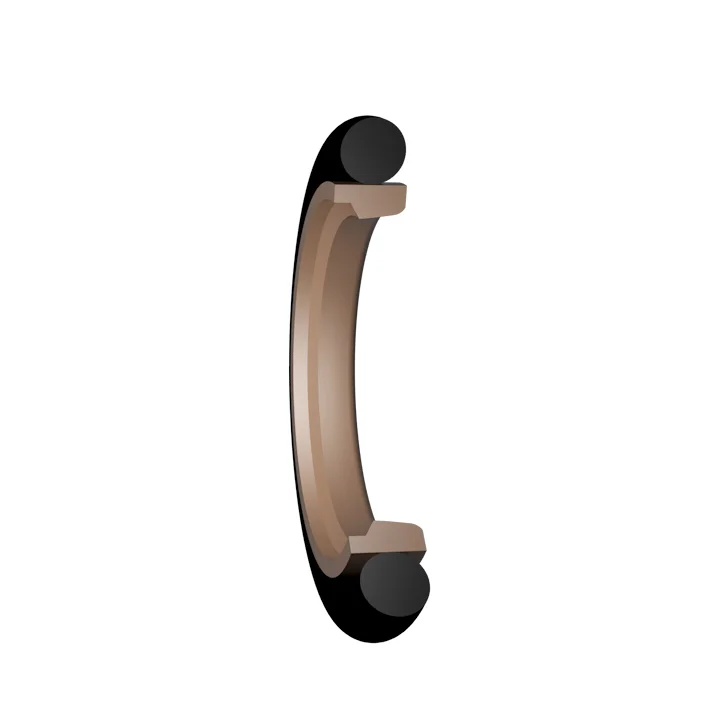

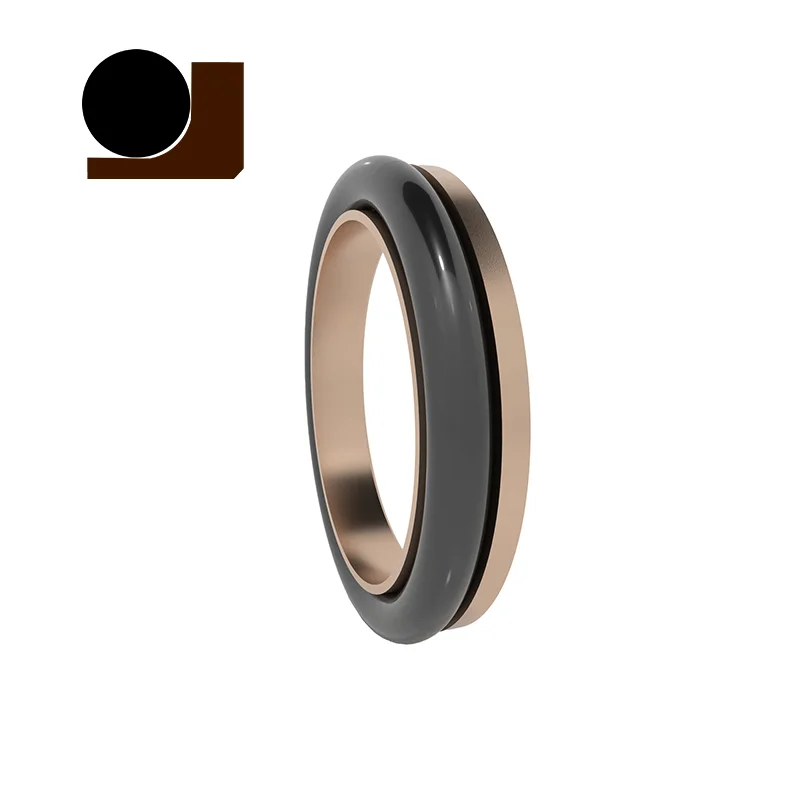

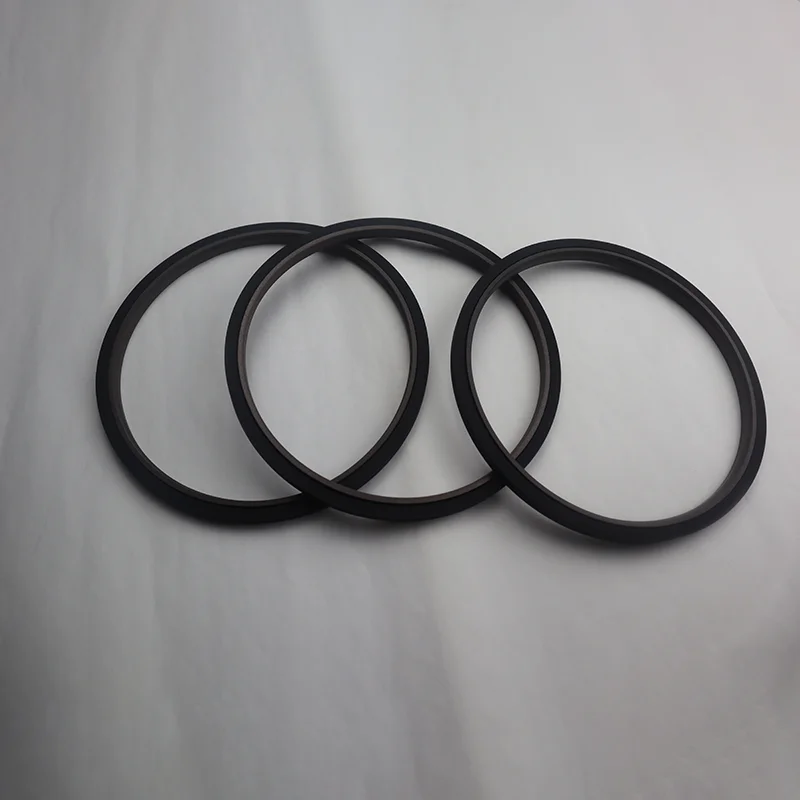

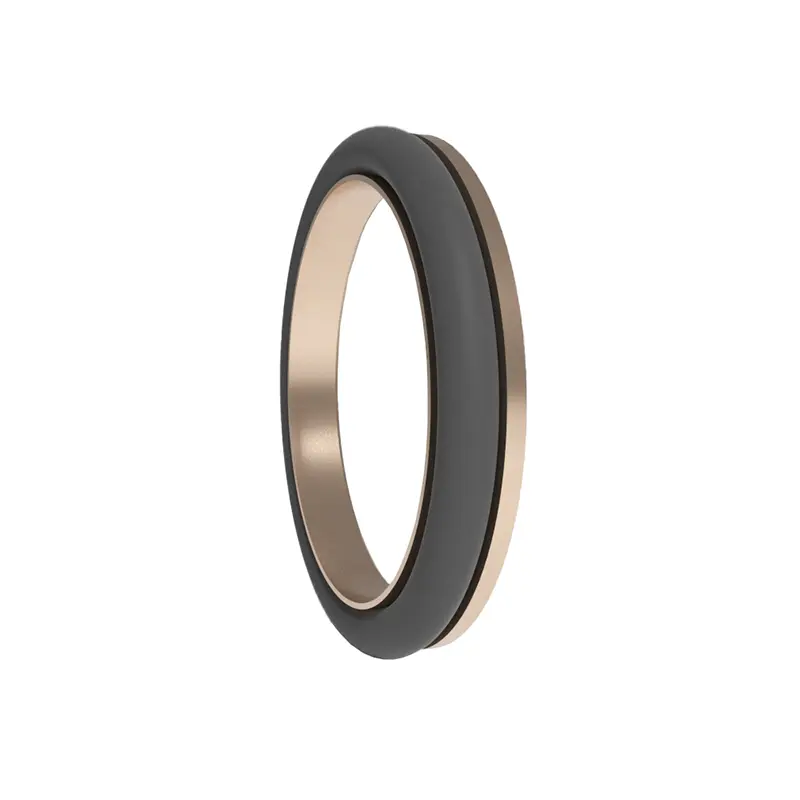

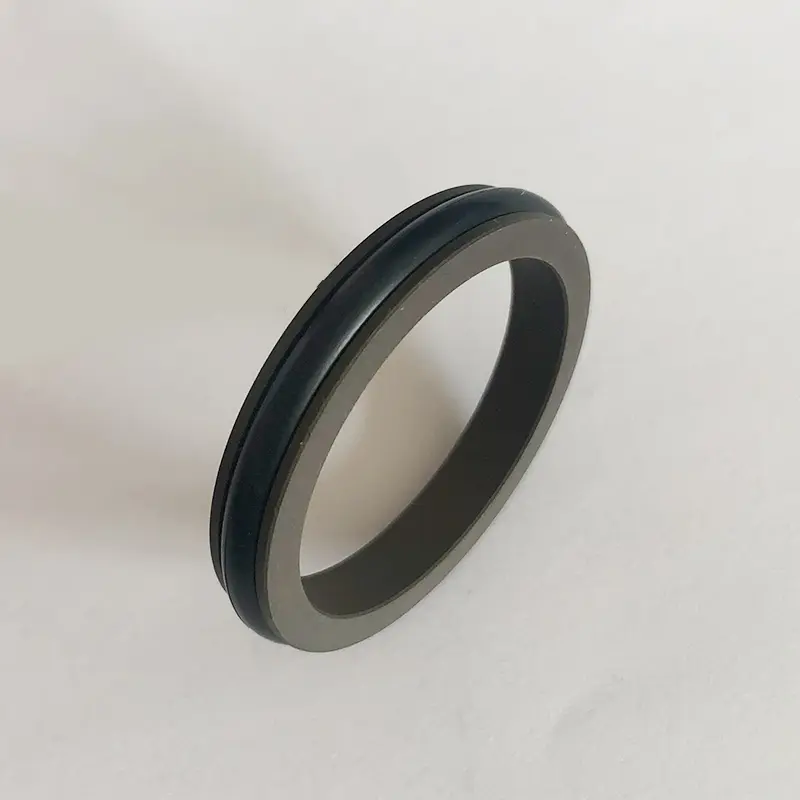

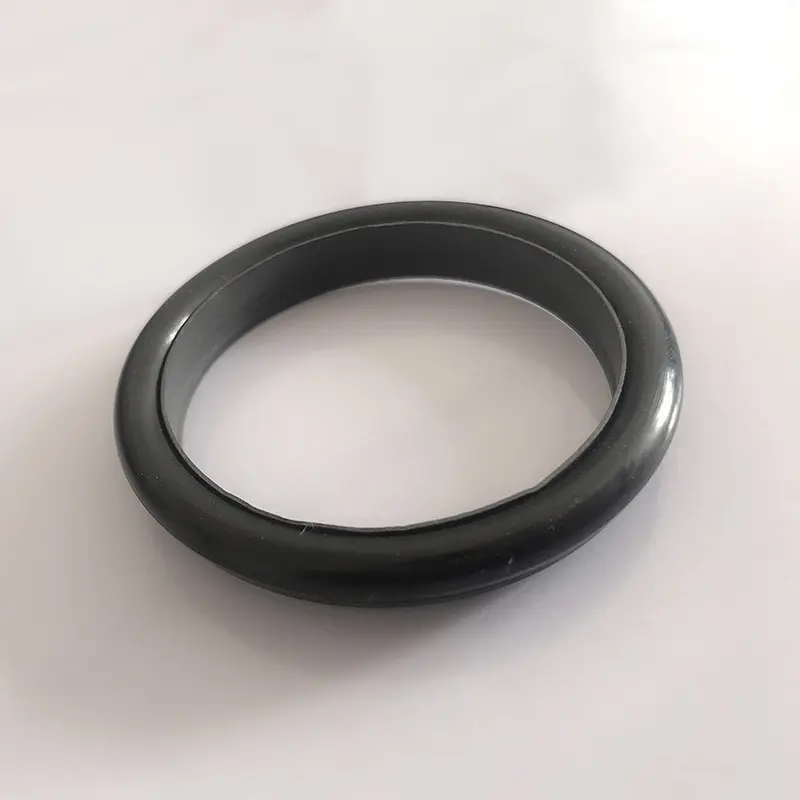

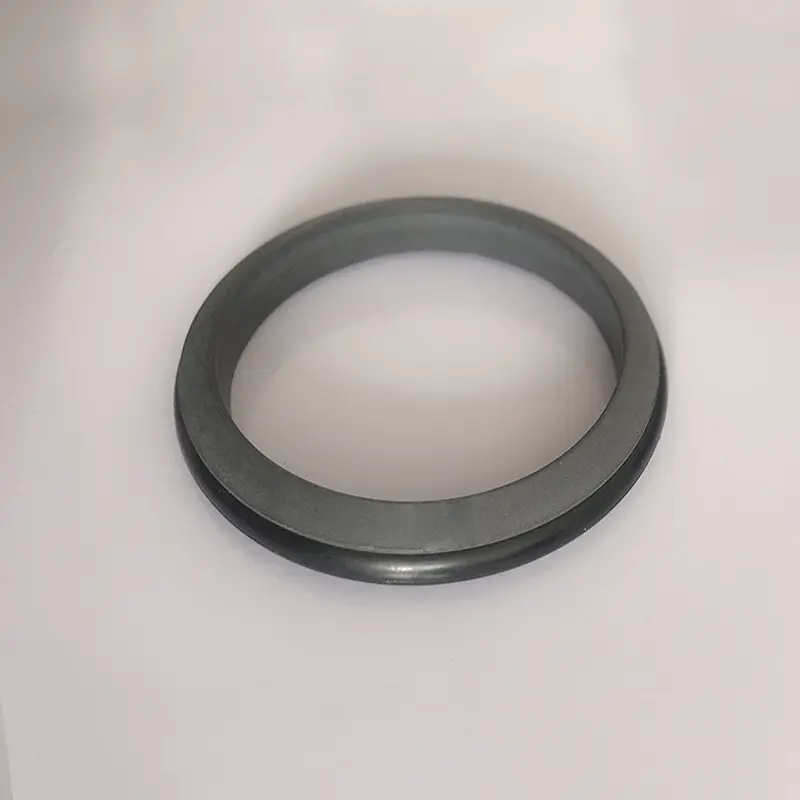

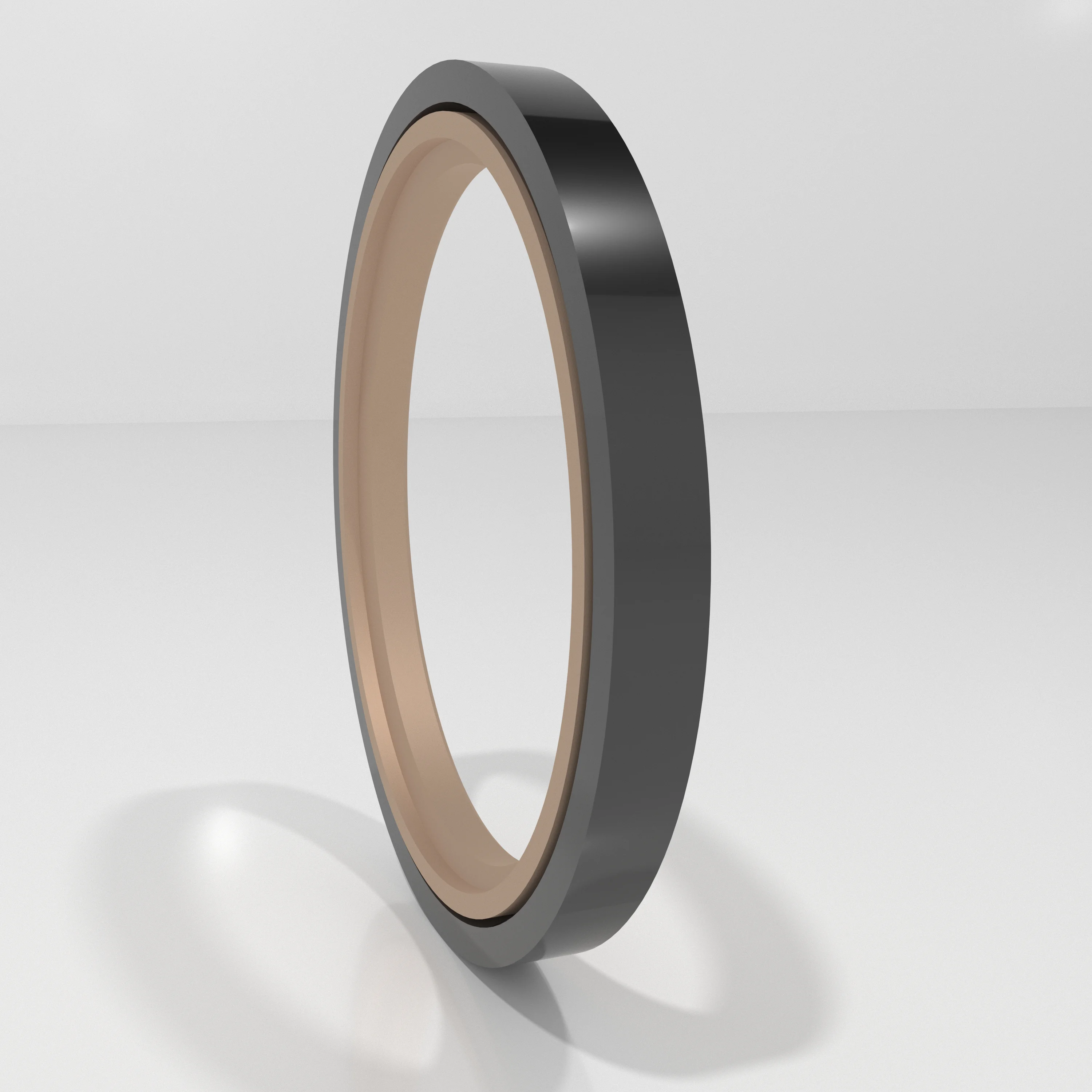

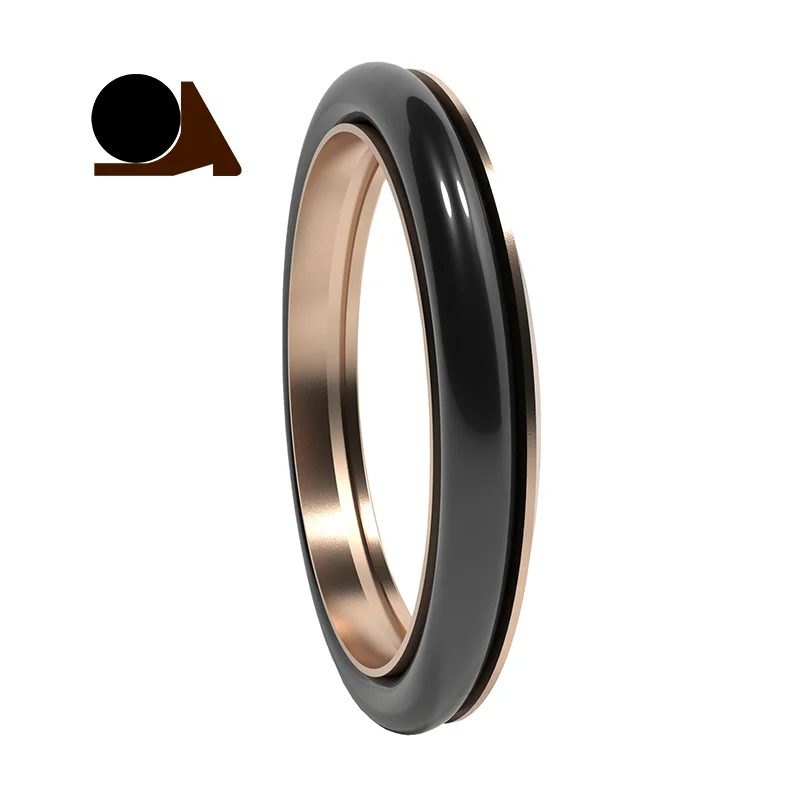

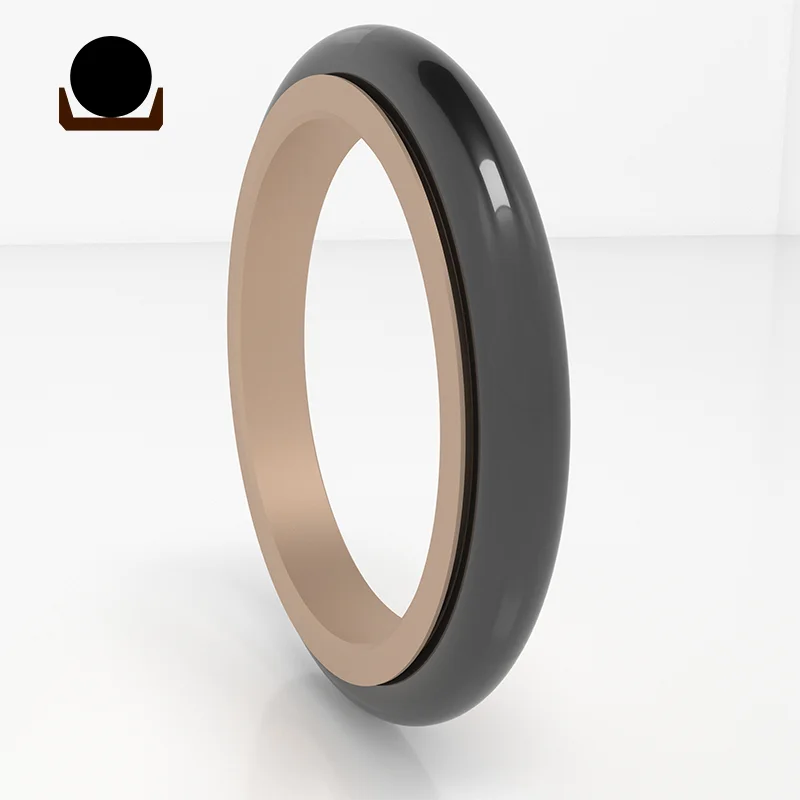

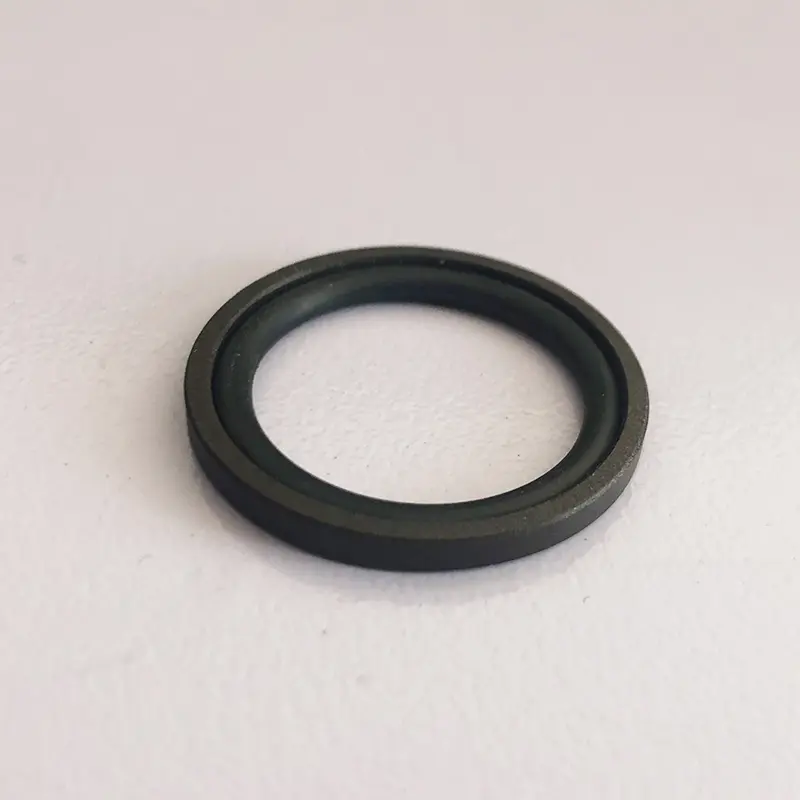

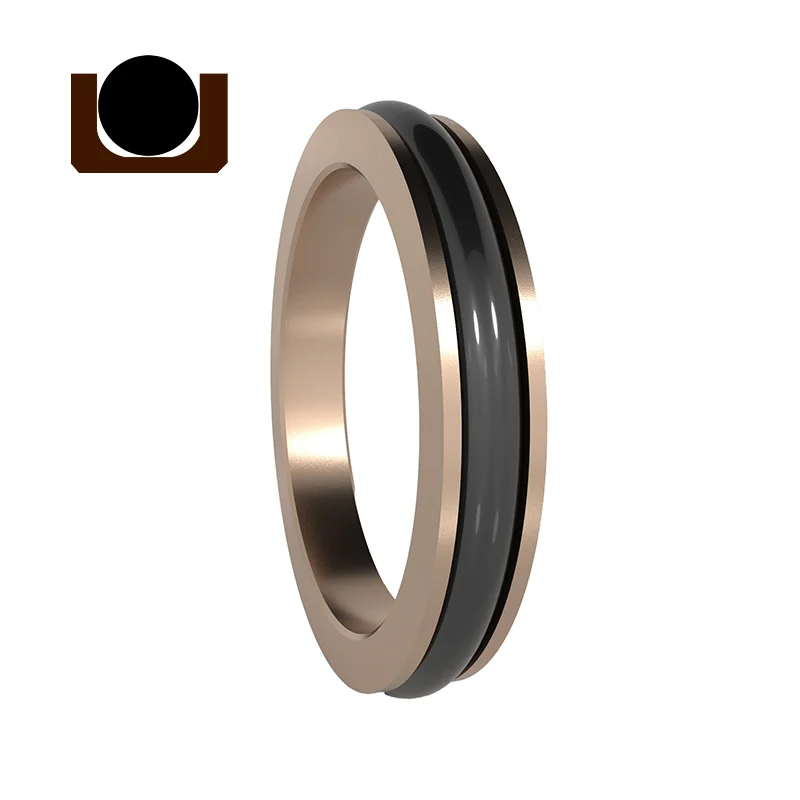

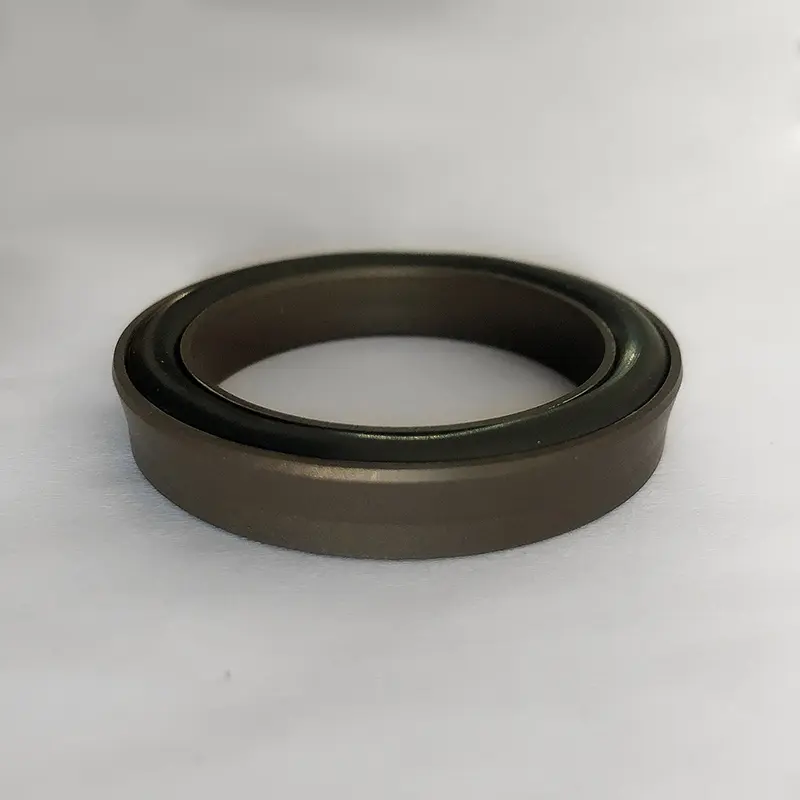

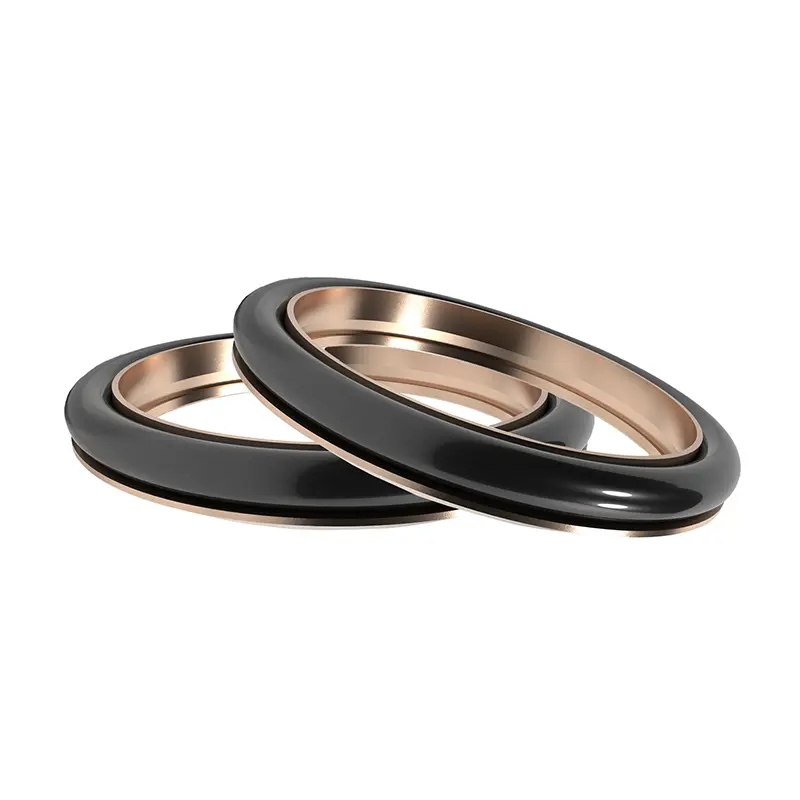

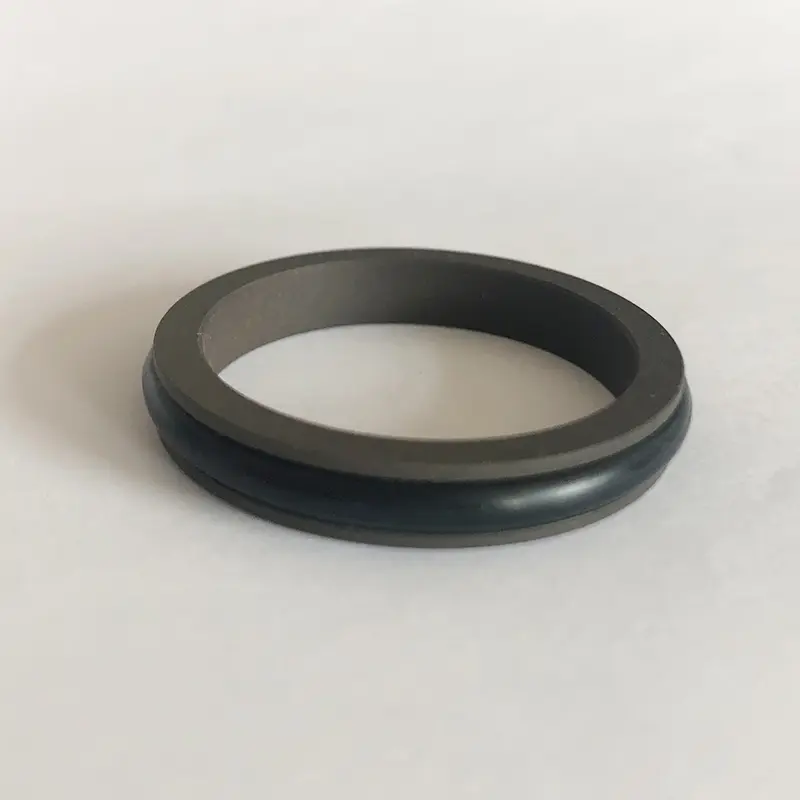

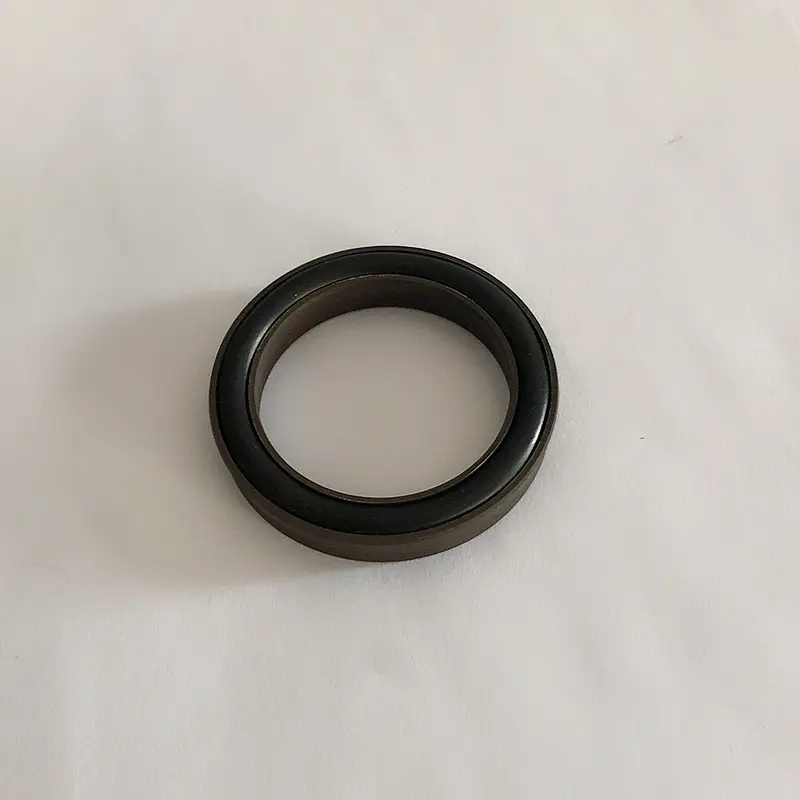

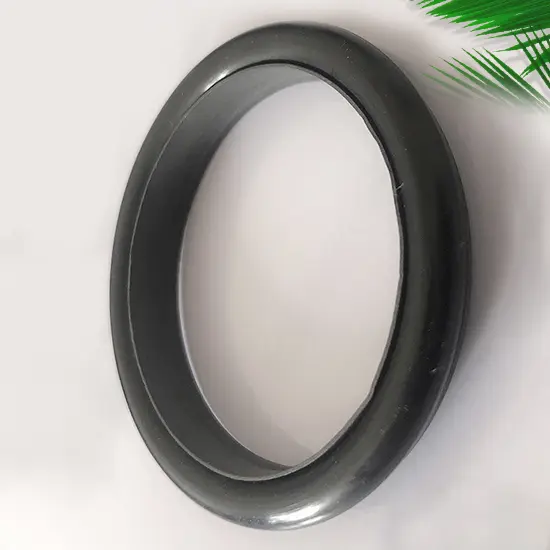

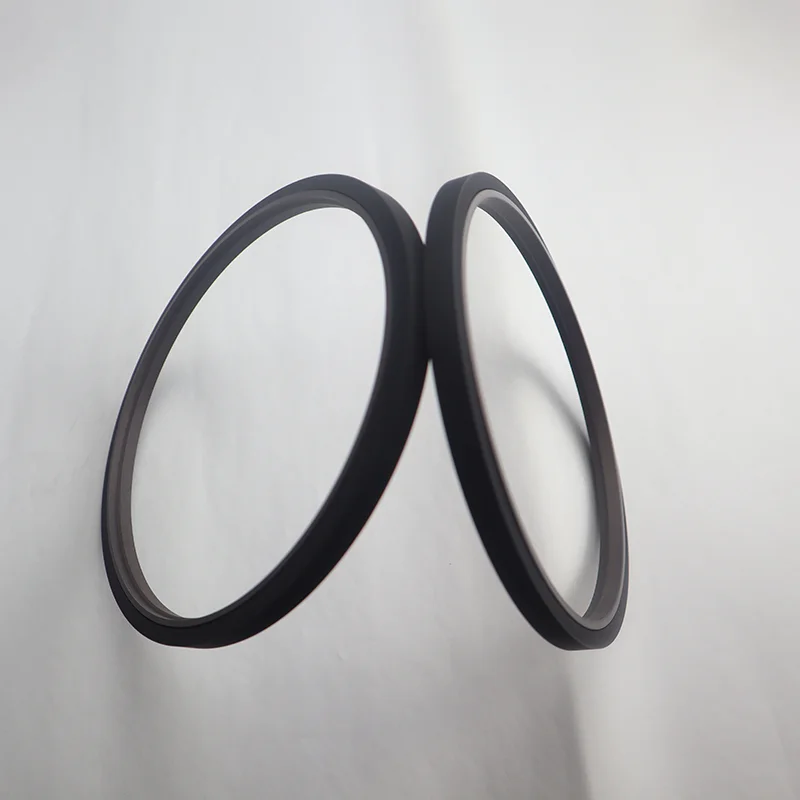

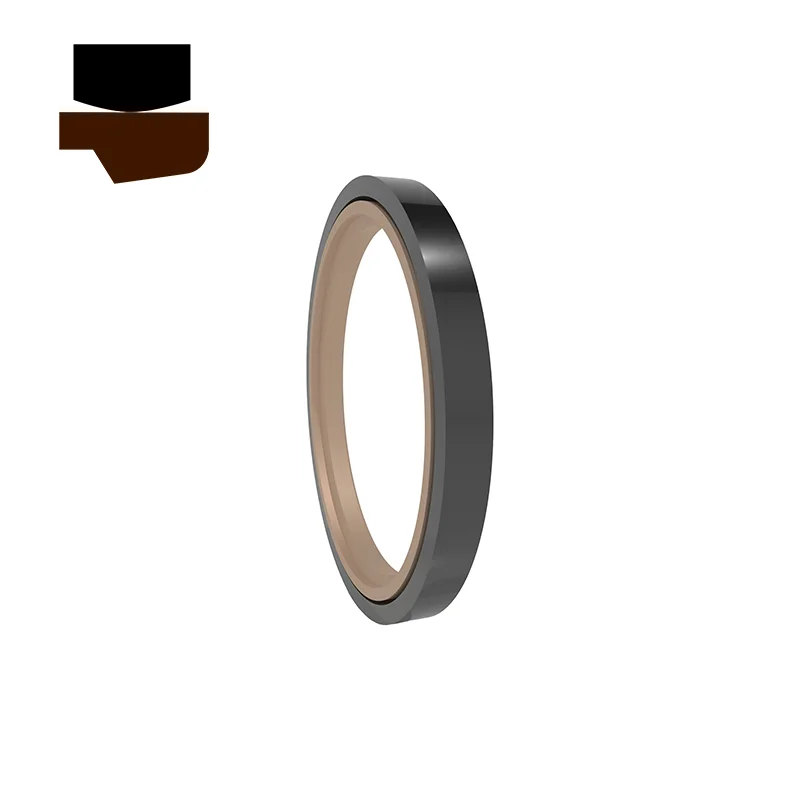

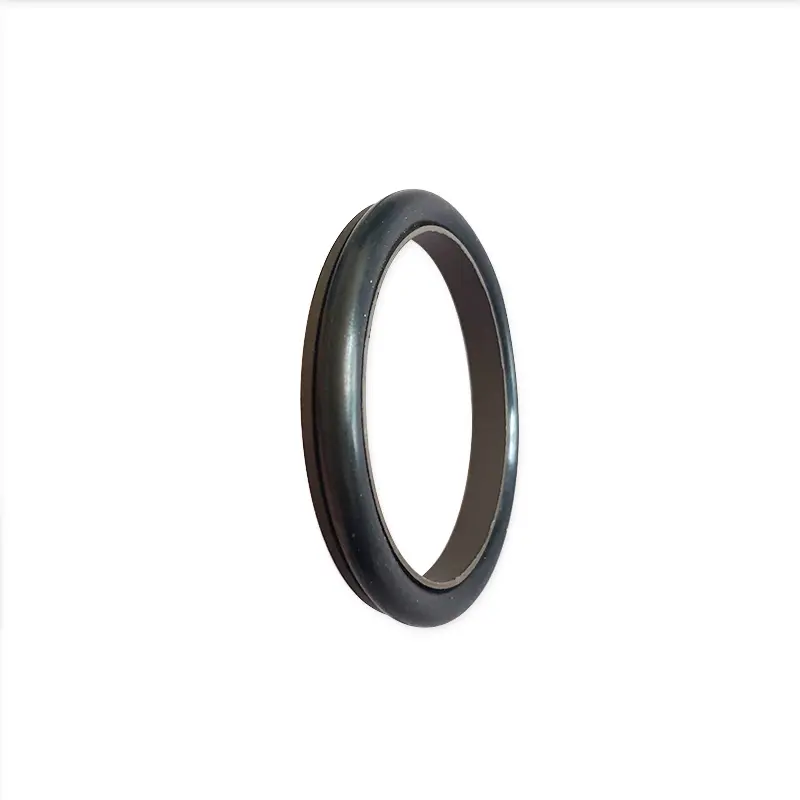

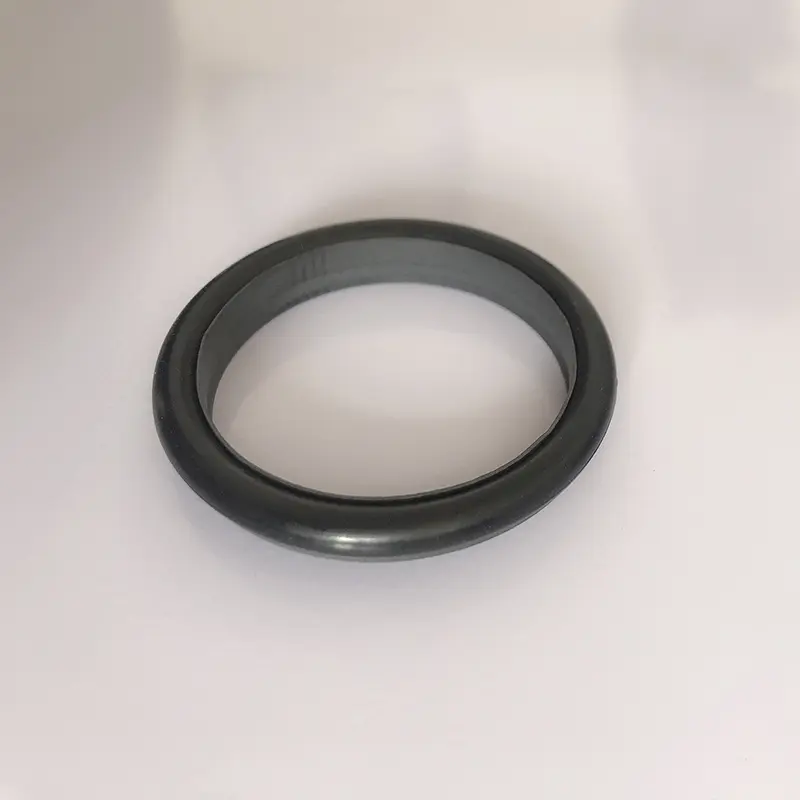

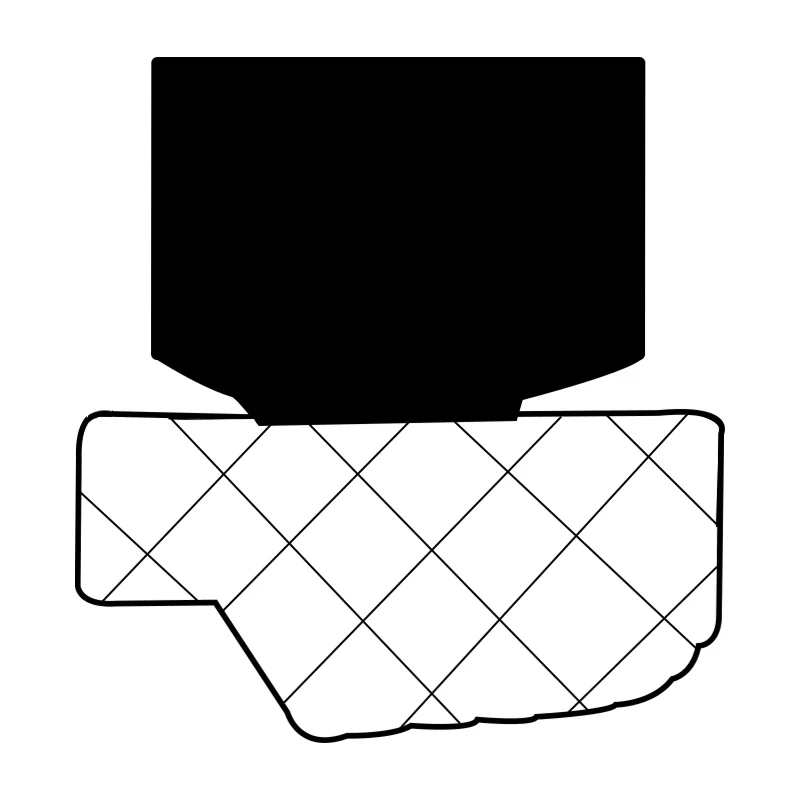

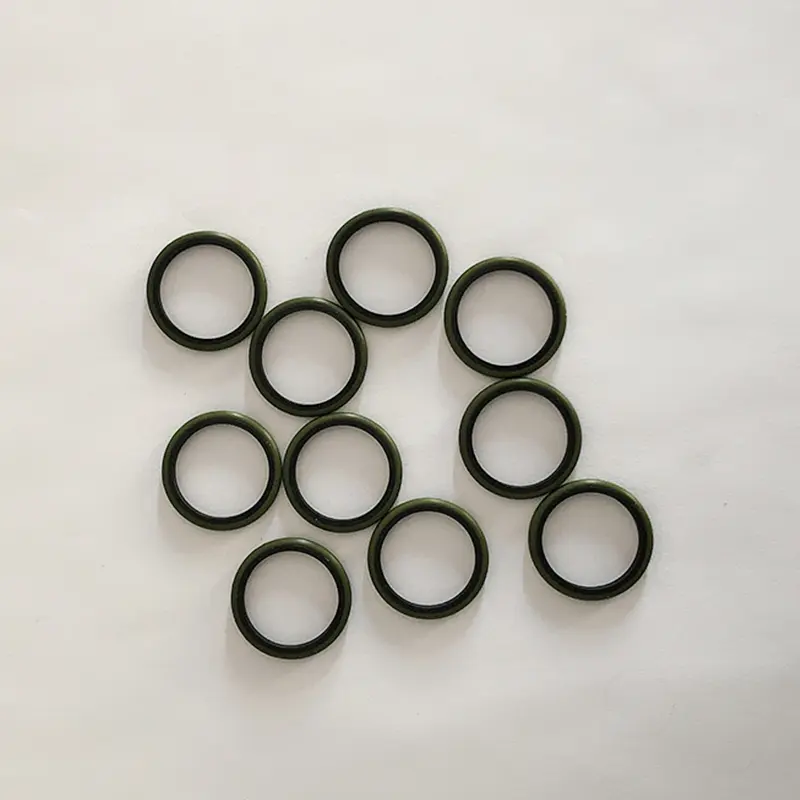

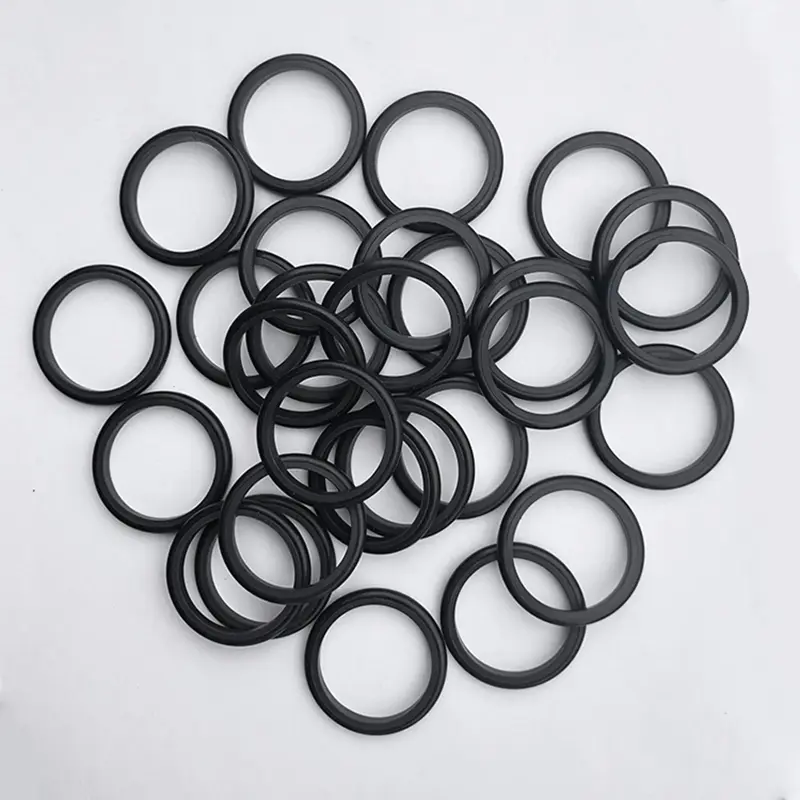

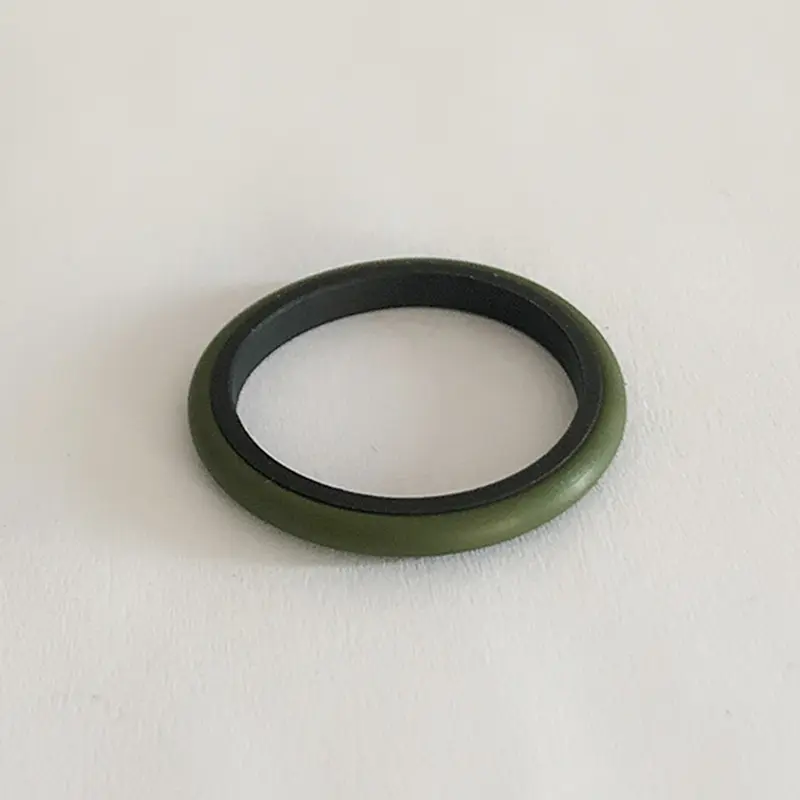

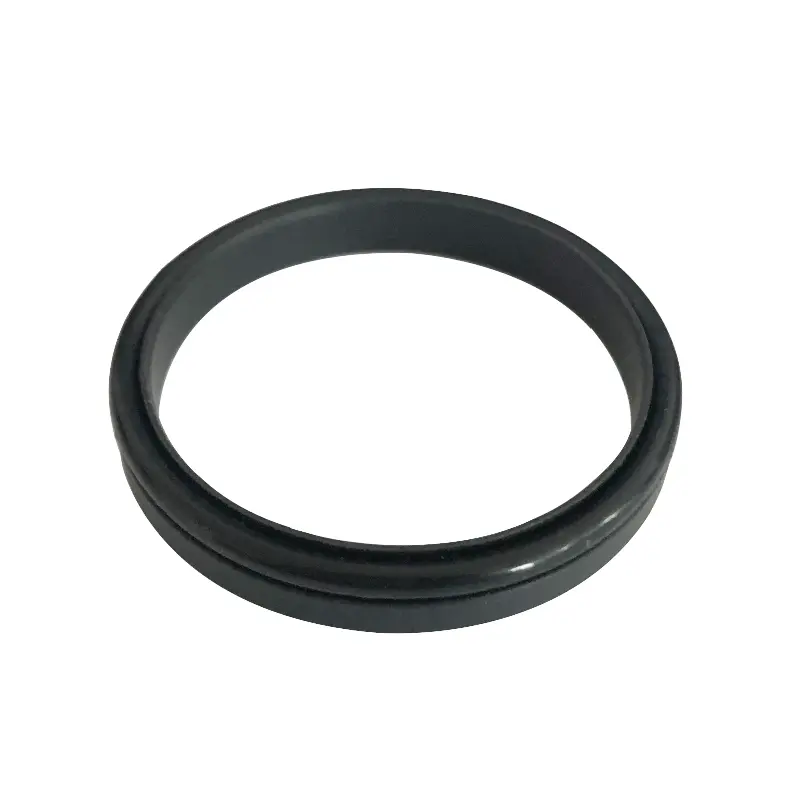

रुईचेनद्वारे प्रदान केलेले उच्च दाब पिस्टन रॉड सील पीटीएफई सीलिंग रिंग्ज आणि ओ-आकाराच्या रबर रिंग्जचे बनलेले आहेत, जे हायड्रॉलिक रीप्रोकेटिंग मोशनच्या वन-वे सीलिंगसाठी विशेषतः वापरले जातात. जुळणार्‍या ओ-रिंग्जनुसार ते आरसी 01-आरसी 14 मालिकेत विभागले गेले आहेत. काम करताना, ओ-रिंग सीलिंग रिंगच्या पोशाखांची भरपाई करण्यासाठी रेडियल फोर्स प्रदान करते आणि सीलिंग रिंगच्या पातळ ओठांच्या डिझाइनमध्ये चांगले फिट आहे. एक चांगला सीलिंग प्रभाव तयार करण्यासाठी दोघे एकत्र काम करतात.
आमचे उच्च दाब पिस्टन रॉड सील इंजेक्शन मोल्डिंग मशीनमध्ये आणि औद्योगिक हायड्रॉलिक सिस्टममध्ये डाय-कास्टिंग मशीनमध्ये मोठ्या प्रमाणात वापरले जातात, अभियांत्रिकी यंत्रणेत उत्खनन करणारे आणि लोडर्स, ऑटोमोबाईल मॅन्युफॅक्चरिंग अँड मेंटेनन्समधील हायड्रॉलिक भाग, लँडिंग गियर आणि एरोस्पेसमधील अ‍ॅक्ट्युएटर्स आणि जहाजबांधणीमध्ये हायड्रॉलिक स्टीयरिंग गियर आणि विंडलेसिंग. ते हायड्रॉलिक सिस्टमचे स्थिर ऑपरेशन प्रभावीपणे सुनिश्चित करू शकतात आणि गळती टाळतात.
उत्पादन वैशिष्ट्ये आणि अनुप्रयोग:
वैशिष्ट्ये:
1. हाय प्रेशर पिस्टन रॉड सील हायड्रॉलिक आणि वायवीय अनुप्रयोगांसाठी वापरले जाऊ शकतात.
2. सीलिंग कार्यक्षमता नेहमीच चांगली असते की ती उच्च किंवा कमी दाब सीलिंगची परिस्थिती असेल.
3. कमी घर्षण, लहान प्रारंभिक प्रतिकार, गुळगुळीत हालचाल, समान गतिशील आणि स्थिर घर्षण, रेंगाळलेले नाही.
4. सीलचे दीर्घ आयुष्य असते, ते तेल-मुक्त वंगण सीलिंगसाठी योग्य आहे.
5. लहान स्ट्रक्चरल स्पेस आणि सुलभ स्थापना आणि देखभाल.
लागू करण्याच्या अटी:
उच्च दाब पिस्टन रॉड सीलच्या लागू कामकाजाची परिस्थिती (मर्यादित मूल्ये एकाच वेळी दिसू नयेत)
| प्रोफाइल | मॉडेल | दबाव (एमपीए) | तापमान (℃) | वेग (मी/से) | मीडिया |
 |
आरसी ०१/आरसी ०२ | ≤70 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), गॅस, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी ०3/आरसी ०4 | ≤100 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), गॅस, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 05 | ≤200 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), पाणी, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), गॅस, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 08/आरसी 09 | ≤200 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), पाणी, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 10 | ≤260 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), पाणी, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 11 | ≤60 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), पाणी, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 11-बी | ≤60 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), पाणी, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 12 | ≤60 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), पाणी, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 13 | ≤20 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), गॅस, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) | |||||
 |
आरसी 14 | ≤20 | -35 ~+100 (ओ-रिंग एनबीआर जुळत आहे) | ≤6 | खनिज-आधारित हायड्रॉलिक तेल, फ्लेम रिटार्डंट फ्लुइड (एचएफए/एचएफबी), गॅस, इ. |
| -20 ~+180 (ओ-रिंग एफकेएम जुळत आहे) |
साहित्य निवड:
1. जुळणारी ओ-रिंग मटेरियल निवडली जाऊ शकते: आर 01 नायट्रिल रबर (एनबीआर), आरओ 2 फ्लोरोरुबर (एफकेएम) इ.
2. सीलिंग रिंग मटेरियल: पीटीएफई 1, पीटीएफई 2, पीटीएफई 3, पीटीएफई 4, पीयू, इ.
ऑर्डर करणे उदाहरणः (केवळ काही मॉडेल्स दर्शविली आहेत, कृपया विशिष्ट ऑर्डरिंग मॉडेल्ससाठी आमच्याशी संपर्क साधा)
ऑर्डर मॉडेल आरसी 01-80 एक्स 89.6 एक्स 7.8-पीटीएफई 3-आर 01
मॉडेल-रॉड व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी पीटीएफई 3-सुधारित पीटीएफई मटेरियल कोड आर 01 ओ-रिंग मटेरियल कोड
ऑर्डर मॉडेल आरसी 03—80 एक्स 89 एक्स 10-पीटीएफई 3-आर 01
मॉडेल-रॉड व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी पीटीएफई 3-सुधारित पीटीएफई मटेरियल कोड आर 01-ओ-रिंग मटेरियल कोड
ऑर्डर मॉडेल आरसी 06—80 एक्स 89.9 एक्स 9.2-पीटीएफई 3-आर 01
मॉडेल-रॉड व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी पीटीएफई 3-सुधारित पीटीएफई मटेरियल कोड आर 01 ओ-रिंग मटेरियल कोड
ऑर्डर मॉडेल आरसी 08-80 एक्स 90.2 एक्स 11.2-पीटीएफई 3-आर 01 मॉडेल-रॉड व्यास एक्स ग्रूव्ह व्यास एक्स ग्रूव्ह रुंदी-भौतिक कोड
वैशिष्ट्ये:
(केवळ काही मॉडेल्स दर्शविली आहेत, कृपया विशिष्ट ऑर्डर मॉडेल्ससाठी आमच्याशी संपर्क साधा)

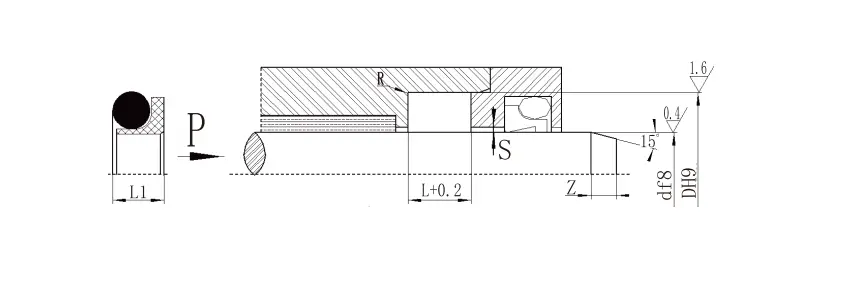

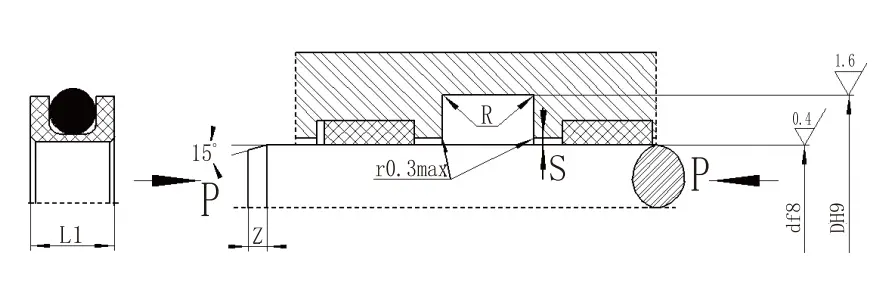

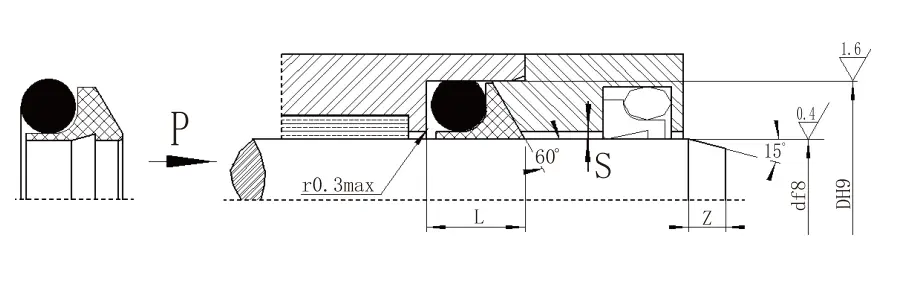

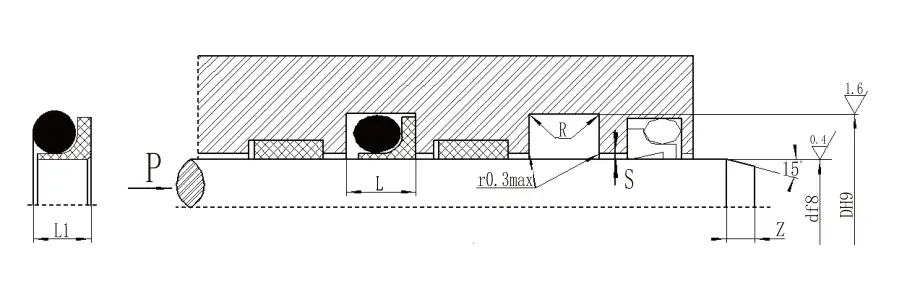

| 1.१ आरसी ०१ वैशिष्ट्ये (स्पेसिफिकेशन टेबलमधील कोणत्याही आकाराची उत्पादने तयार केली जाऊ शकतात) | ||||||||||
| डीएफ 8 मानक प्रकार आरसी 01 |
डीएफ 8 हलका भार आरसी ०१-क्यू |
डीएफ 8 भारी भार आरसी 01-झेड |
डी एच 9 | L+0.2 | L1 | Rकमाल | Sकमाल | Zमि | d0 | |
| <20 एमपीए | <40 एमपीए | |||||||||
| - | 5 ~ 17.9 | - | डी+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | डी+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | डी+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | डी+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | डी+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | डी+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | डी+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | डी+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| टीपः 1. ≤30 मिमीसाठी, ओपन ग्रूव्ह वापरण्याची शिफारस केली जाते. | ||||||||||
| २. इंटिग्रल (बंद) ग्रूव्ह सीलच्या स्थापनेसाठी, कृपया आमच्या कंपनीच्या स्थापनेच्या मार्गदर्शकाचा संदर्भ घ्या. 3. प्रेशरसाठी> 40 एमपीएसाठी, सीलचे मूळ क्षेत्र एच 8/एफ 8 फिट टॉलरन्स वापरते. | ||||||||||
| 1.१ आरसी ०3 स्पेसिफिकेशन पॅरामीटर टेबल (स्पेसिफिकेशन टेबलमधील कोणत्याही आकाराची उत्पादने तयार केली जाऊ शकतात) | |||||||
| डी एफ 8 | डी एच 9 | L+0.2 | स्मॅक्स | Zमि | d0 |
|
|
| <40 एमपीए | <60 एमपीए |
|
|||||
| 5 ~ 17 | डी+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | डी+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | डी+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | डी+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | डी+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | डी+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | डी+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| टीपः १. प्रेशरसाठी> 60 एमपीएसाठी, सील रूट क्षेत्र एच 8/एफ 8 फिट टॉलरन्स आणि अल्ट्रा-हाय प्रेशर सील स्मॅक्स <0.05 वापरते. | |||||||
| 2. कृपया आमच्या कंपनीचा सल्ला घ्या जेव्हा बंद खोबणीची रचना वापरली जाणे आवश्यक आहे. | |||||||
| 1.१ आरसी ०6 वैशिष्ट्ये (स्पेसिफिकेशन टेबलमधील कोणत्याही आकाराची उत्पादने तयार केली जाऊ शकतात) | ||||||||||
| डी एफ 8 मानक प्रकार आरसी 06 |
डी एफ 8 हलका भार आरसी 06-क्यू |
डी एफ 8 भारी भार आरसी 06-झेड |
डी एच 9 | L+0.2 | L1 | Rकमाल | Sकमाल | Zमि | d0 | |
| <20 एमपीए | <40 एमपीए | |||||||||
| - | 4 ~ 17.9 | - | डी+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | डी+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | डी+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | डी+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | डी+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | डी+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | डी+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | डी+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| टीपः 1. शाफ्ट व्यास ≤70 मिमीसाठी, ओपन ग्रूव्ह वापरण्याची शिफारस केली जाते. अविभाज्य (बंद) खोबणी सीलच्या स्थापनेसाठी, कृपया स्थापना मार्गदर्शकाचा संदर्भ घ्या. | ||||||||||
| 2. प्रेशरसाठी> 40 एमपीएसाठी, सीलचे मूळ क्षेत्र एच 8/एफ 8 फिट टॉलरन्स वापरते. | ||||||||||
| 1.१ आरसी ०8 वैशिष्ट्ये (स्पेसिफिकेशन टेबलमधील कोणत्याही आकाराची उत्पादने तयार केली जाऊ शकतात) | ||||||||||
| मानक प्रकार डीएफ 8 आरसी 08 | लाइट लोड डीएफ 8 आरसी 08-क्यू | भारी लोड df8 rc08-z | खोबणी व्यास डी एच 9 | खोबणीची रुंदी एल+0.2 |
सील उंची एल 1 | गोलाकार कोपरे rकमाल | रेडियल क्लीयरन्स एसकमाल | चाम्फर Zमि |
ओ-रिंग वायर डायमेट डी0 | |
| <20 एमपीए | <60 एमपीए | |||||||||
| - | 5 ~ 17.9 | - | डी+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | डी+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | डी+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | डी+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | डी+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | डी+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | डी+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | डी+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| टीपः 1. कृपया बंद खोबणी आवश्यक असल्यास आमच्या कंपनीचा सल्ला घ्या. | ||||||||||
| 2. प्रेशर> 60 एमपीए, रूट एच 8/एफ 8 जुळणारे सहिष्णुता, अल्ट्रा-हाय प्रेशर सील स्मॅक्स <0.05. | ||||||||||
