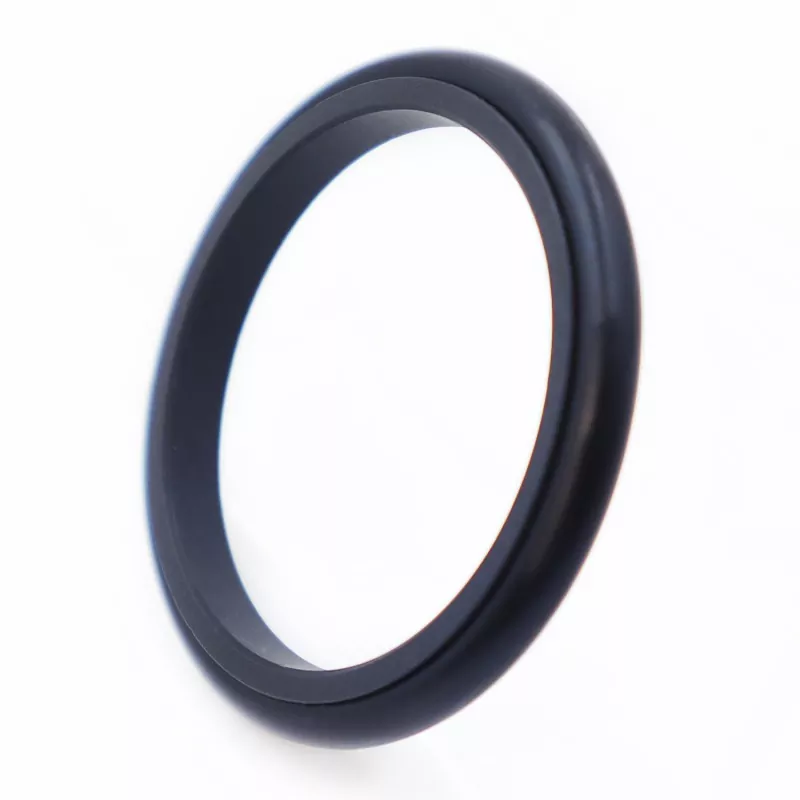

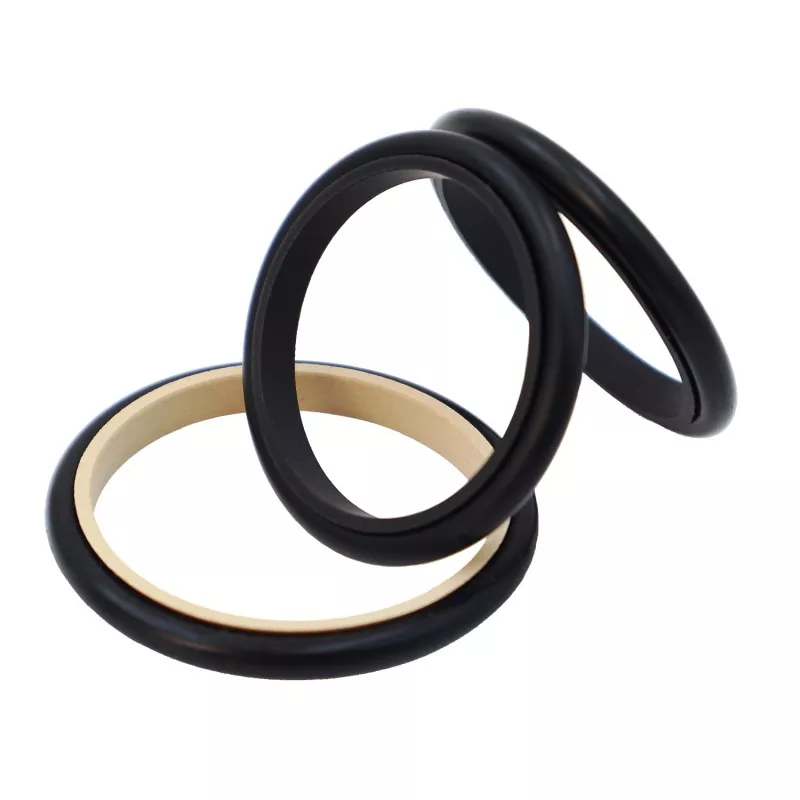

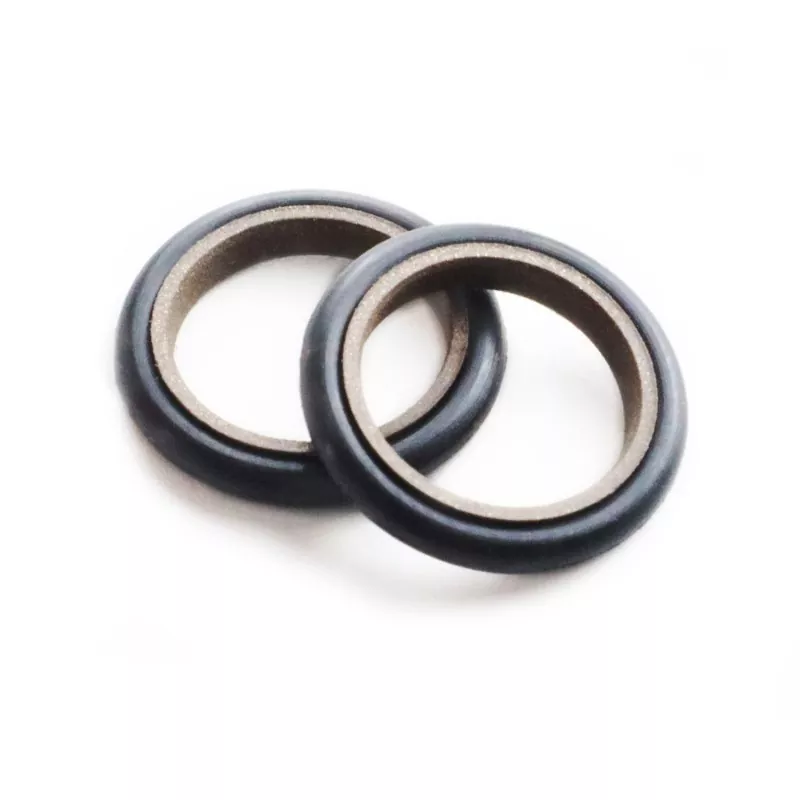

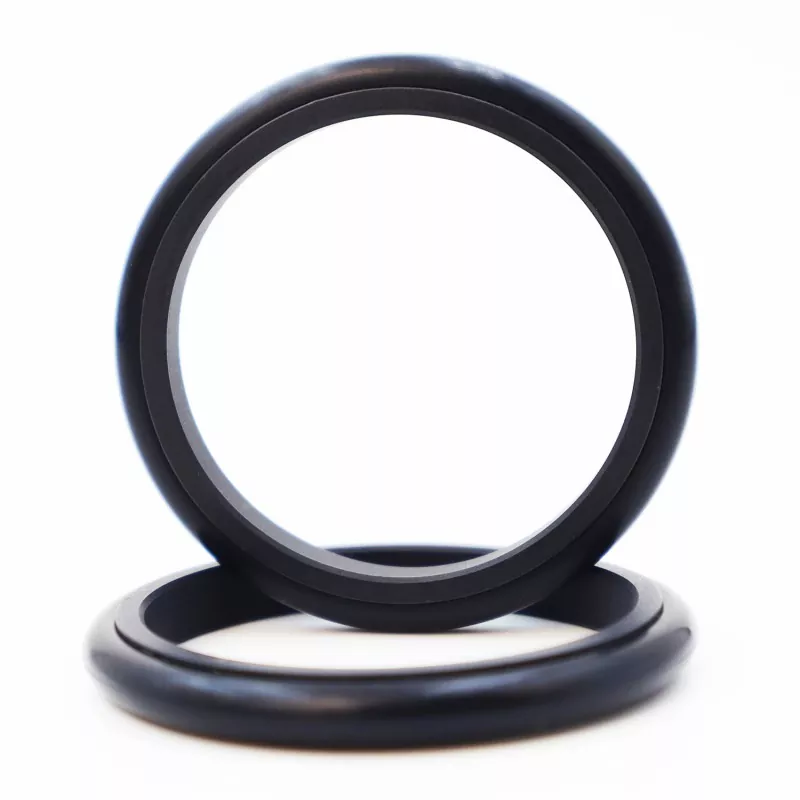

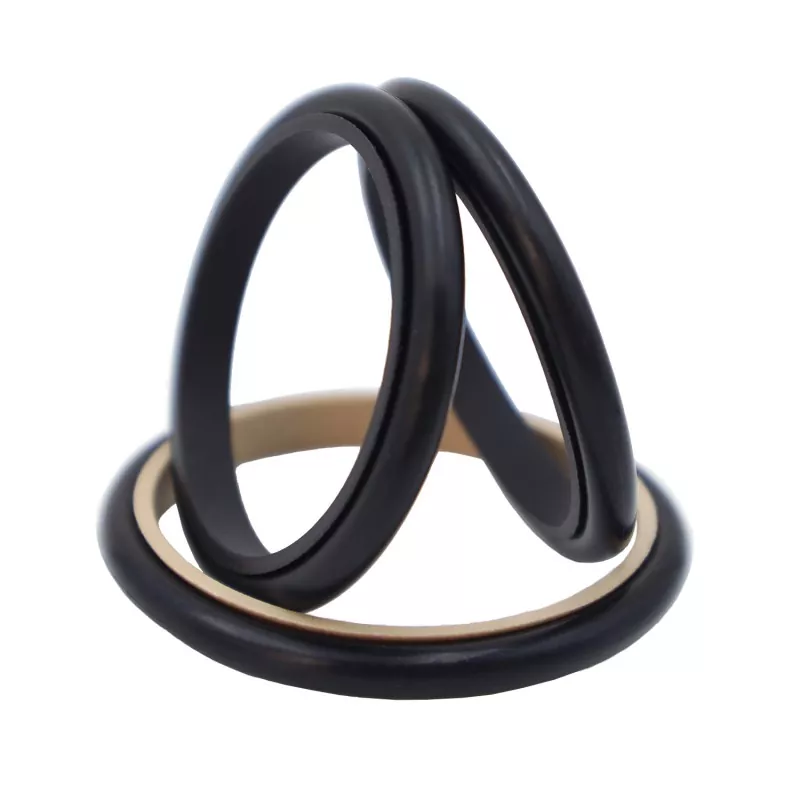

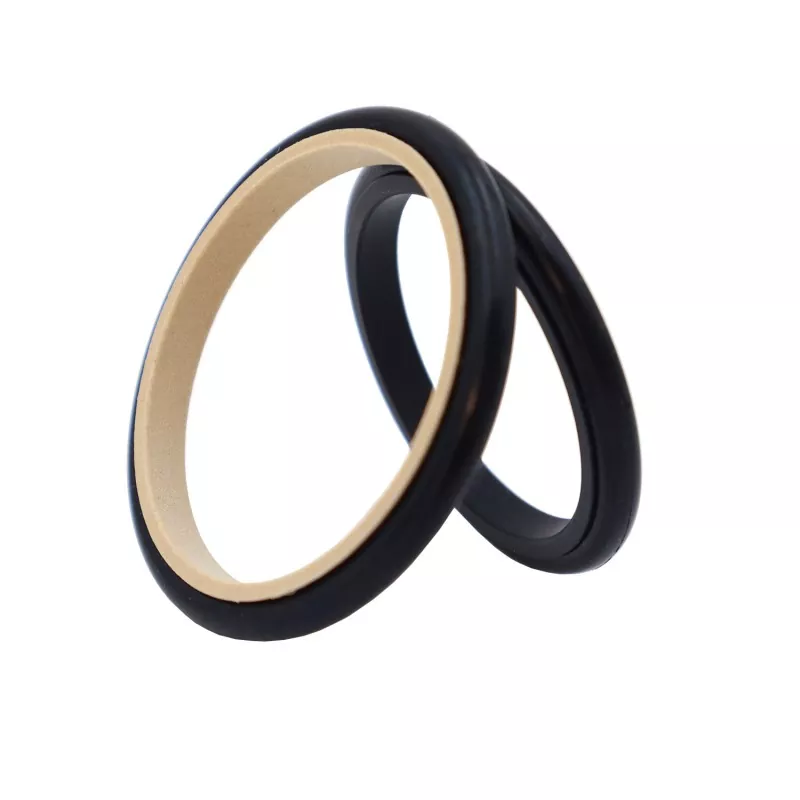

कॅप कॉम्बिनेशन सीलमध्ये PTFE कॅप-आकाराची सील रिंग आणि रबर ओ-रिंग असते, जी हायड्रॉलिक आणि वायवीय रेसिप्रोकेटिंग ऍप्लिकेशन्समध्ये द्विदिशात्मक दाब सीलिंगसाठी डिझाइन केलेली असते. ओ-रिंग रेडियल फोर्स प्रदान करते आणि सील रिंगवरील पोशाखांची भरपाई करते; सील रिंगमध्ये पातळ-ओठांची रचना आहे जी उत्कृष्ट फॉलो-अप भरपाई क्षमता देते, परिणामी सीलिंग कामगिरी उत्कृष्ट होते. हे मानक GB1235 O-ring grooves सह सुसंगत आहे. 30 मिमी पेक्षा लहान व्यासाच्या रॉडसाठी, स्प्लिट-प्रकार (ओपन) ग्रूव्ह डिझाइन वापरावे.
हा सील हायड्रॉलिक आणि वायवीय दोन्ही ऑपरेटिंग परिस्थितींसाठी योग्य आहे आणि द्विदिशात्मक दाब सीलिंगला समर्थन देतो. हे कमी घर्षण, कमीत कमी ब्रेकअवे प्रतिकार, स्टिक-स्लिपशिवाय सुरळीत ऑपरेशन, तेल-मुक्त स्नेहनसाठी उपयुक्तता आणि दीर्घ सेवा आयुष्य यासारखे फायदे देते. यासाठी किमान स्थापनेची जागा आवश्यक आहे आणि सहजपणे वेगळे करणे आणि देखभाल करण्यास अनुमती देते.
निवड टीप: 30 मिमी किंवा त्यापेक्षा कमी व्यास असलेल्या रॉडच्या अनुप्रयोगांसाठी, स्प्लिट-टाइप (ओपन) ग्रूव्ह वापरण्याची शिफारस केली जाते.
1. दोन्ही हायड्रॉलिक आणि वायवीय अनुप्रयोगांसाठी योग्य; द्विदिशात्मक दाब सीलिंगचे समर्थन करते.
2. कमी घर्षण, किमान ब्रेकअवे प्रतिकार आणि गुळगुळीत गती; समान गतिमान आणि स्थिर घर्षण; स्टिक-स्लिप नाही.
3. दीर्घ सेवा जीवन; तेल-मुक्त स्नेहन अनुप्रयोगांसाठी योग्य.
4. कॉम्पॅक्ट डिझाइन; सुलभ स्थापना आणि देखभाल.
मर्यादा मूल्ये एकाच वेळी येऊ नयेत.
|
दाब (MPa) |
तापमान (°C) |
गती (m/s) |
मीडिया |
|
≤२० |
-35 ते +100 (NBR ओ-रिंगसह) |
≤6 |
खनिज-आधारित हायड्रॉलिक तेल, आग-प्रतिरोधक द्रव (HFA/HFB), वायू इ. |
|
-20 ते +180 (एफकेएम ओ-रिंगसह) |
1. सोबत असलेल्या ओ-रिंगसाठी सामग्रीमध्ये हे समाविष्ट आहे: R01 नायट्रिल रबर (NBR), R02 फ्लोरोरुबर (FKM), इ.
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; पर्यायी सामग्रीमध्ये PTFE1, PTFE2 आणि PTFE4 यांचा समावेश होतो.
ऑर्डर मॉडेल: RC13—80-PTFE3—R01 किंवा SPNC-80-PTFE3—R01
RC13/SPNC - मॉडेल 80 - शाफ्ट व्यास dPTFE3 - PTFE मटेरियल कोड R01 - O-रिंग मटेरियल कोड
तपशील सारणीमध्ये सूचीबद्ध केलेल्या कोणत्याही आकारात उत्पादने तयार केली जाऊ शकतात.
|

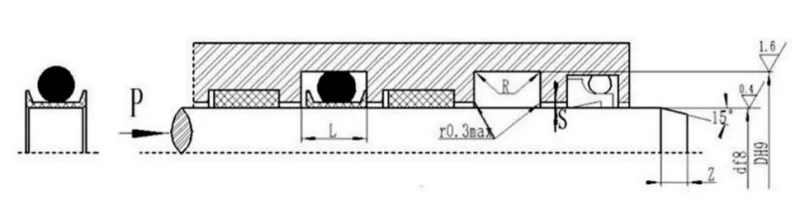

शाफ्ट व्यास श्रेणी d f8 |
चर व्यास D H9 |
खोबणीची रुंदी L+0.2 |
कोपरा त्रिज्या Rmax |
रेडियल क्लीयरन्स Smax |
चांफर झमिन |
ओ-रिंग वायर व्यास d0 |
|
|
हायड्रॉलिक ऍप्लिकेशन्ससाठी |
कमी-घर्षण वायवीय आणि हायड्रॉलिक अनुप्रयोगांसाठी |
||||||
|
३~१० |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
१०~२२ |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
२२~५० |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
४८~१५० |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
